MED.07-01-23.06-SGCzerwiec 2023 · 41 kroków · ok. 94 min · 44 kryteria z klucza

Rozwiązanie krok po kroku: Test EKG i konfiguracja sieci

Zadanie z sesji czerwiec 2023 ma dwie części. Na stanowisku wspólnym jest elektrokardiograf z symulatorem sygnału EKG: trzeba połączyć urządzenia, wykonać cztery wydruki (A-D) dla sześciu odprowadzeń przedsercowych Wilsona, na ich podstawie ocenić odprowadzenia i filtr zakłóceń sieciowych, policzyć HR z odstępu RR i wypełnić Kartę badania aparatu EKG. Na stanowisku zdającego jest komputer z Windows, ruter i przełącznik: konto Gabinet, zasady haseł, karta sieciowa LAN1 z adresem z DHCP, ruter z rezerwacją adresu 192.168.10.105, przełącznik, testy ping z zrzutami i program Wireshark.

Co jest rozwiązane, a co opisane. Część na komputerze została wykonana naprawdę w Windows 10 w maszynie wirtualnej (VirtualBox): konto Gabinet, zasady haseł w secpol.msc, zmiana nazwy karty na LAN1, instalacja Wiresharka z Npcap, testy ping, zrzuty ruter.jpg, przełącznik.jpg, ipconfig.jpg i wireshark.jpg - przy tych krokach są prawdziwe zrzuty ekranu. W maszynie wirtualnej nie ma fizycznego rutera ani przełącznika: ich adresy (192.168.10.1 i 192.168.10.120) i serwer DHCP z rezerwacją adresu 192.168.10.105 dla karty LAN1 zapewnia zastępczy serwer z Linuksem. Na egzaminie robią to prawdziwe urządzenia, a ich panel zależy od modelu, dlatego konfiguracja rutera i przełącznika ma postać zestawienia nastaw z arkusza. Karta badania EKG jest odtworzona w podglądzie; wpisane są wartości wynikające z arkusza (nastawy HR), a odczyty z wydruków zależą od aparatu - w ich miejscu są szare opisy, a kroki pokazują, jak je odczytać i policzyć. Czynności przy aparacie, ruterze i przewodach są opisane: co zrobić i co sprawdzi egzaminator.

Hasła. Hasła Egzamin1! i Egzamin123 pochodzą z arkusza i służą wyłącznie do ćwiczeń - w prawdziwej placówce każde konto dostaje własne, długie i niepowtarzalne hasło.

To materiał do nauki do egzaminu zawodowego, nie instrukcja serwisowa ani porada medyczna: wartości i czynności pochodzą wyłącznie z arkusza i klucza oceniania CKE, a przy prawdziwym aparacie obowiązuje jego dokumentacja.

To jedno z możliwych rozwiązań. Do stanowiska z elektrokardiografem można podejść jeden raz i pracować przy nim najwyżej 30 minut; gdy jest zajęte, zaczyna się od komputera i urządzeń sieciowych. Podpis na wydrukach: w miejscu numeru PESEL w podglądzie „Bartosz Bryniarski”.

Jak liczą się punkty. Klucz ma 44 kryteria (sześć rezultatów i przebieg pracy z aparatem), każde za 1 punkt. Próg zdania części praktycznej to 75%, czyli 33 punktów - można stracić 11 kryteriów i nadal zdać.

Arkusz i pliki do pobrania Treść arkusza (PDF)

  1. Etap 1: Elektrokardiograf - dokumentacja i przygotowanie

    Kroki 1-3 · po tym etapie masz 7 z 44 kryteriów (pkt)

    Krok 1: Karta EKG - nazwa i typ aparatu

    Kryteria:

    R.1.1 W polu "Nazwa badanego urządzenia" oraz "Typ badanego urządzenia" wpisano nazwę i typ wynikające z dokumentacji aparatu

    ok. 4 min
    Polecenie z arkusza

    Zapoznaj się z dokumentacją w celu przygotowania i przeprowadzenia testu poprawności działania elektrokardiografu. Na podstawie dokumentacji uzupełnij podstawowe informacje o elektrokardiografie w Karcie badania aparatu EKG.

    Dokumentacja techniczna i instrukcja obsługi leżą na stanowisku zdającego (w wersji elektronicznej albo papierowej). Nazwę i typ (model) urządzenia przepisuje się z dokumentacji, najlepiej ze strony tytułowej albo z danych technicznych - tak samo brzmią na tabliczce znamionowej aparatu. Data badania to dzień egzaminu.

    Z instrukcji warto od razu wypisać sobie, jak ustawia się czułość, prędkość przesuwu papieru, filtr zakłóceń sieciowych i tryb sześciu odprowadzeń przedsercowych - przy aparacie jest na to tylko 30 minut.

    Typowe błędy

    Wpisany sam producent bez typu albo typ z obudowy innego urządzenia - kryterium wymaga nazwy i typu z dokumentacji.

    Dokument po tym kroku

  2. Krok 2: Zasilanie, papier i połączenie z symulatorem

    Kryteria: , , ,

    P.1.1 Zdający: podłączył zasilanie 230V elektrokardiografu lub zainstalował baterie/akumulatory

    P.1.2 Zdający: wykonał połączenie symulatora z aparatem EKG zgodnie z dokumentacją

    P.1.3 Zdający: założył rolkę papieru do aparatu EKG zgodnie z instrukcją

    P.1.6 Zdający: zachowywał porządek na stanowisku pracy w czasie wykonywania zadania i stosował przepisy BHP

    ok. 6 min
    Polecenie z arkusza

    Na stanowisku wspólnym połącz aparat i symulator EKG pacjenta, umieść papier w elektrokardiografie oraz wykonaj pozostałe czynności umożliwiające przeprowadzenie testu aparatu EKG.

    Najpierw zgłasza się przez podniesienie ręki gotowość do przeprowadzenia testu. Przy aparacie: zasilanie 230 V albo baterie/akumulatory zgodnie z instrukcją, rolka papieru założona tak, jak pokazuje instrukcja (stroną termiczną do głowicy - inaczej wydruk wyjdzie pusty), a przewód pacjenta połączony z symulatorem według oznaczeń końcówek (kończynowe R, L, F, N oraz przedsercowe C1-C6, czyli V1-V6).

    Przed uruchomieniem elektrokardiografu zgłasza się przewodniczącemu zespołu nadzorującego wykonanie połączeń i gotowość do wydruku. Dopiero po zgodzie, w obecności egzaminatora, uruchamia się badanie. Przez cały czas porządek na stanowisku i zasady BHP - przewody nie leżą w przejściu, aparat stoi stabilnie.

    Typowe błędy

    Papier założony odwrotnie - aparat przesuwa papier, ale nic na nim nie widać.

    Dokument po tym kroku

  3. Krok 3: Tryb sześciu odprowadzeń przedsercowych

    Kryteria: ,

    P.1.4 Zdający: ustawił elektrokardiograf na pracę dla 6 odprowadzeń przedsercowych Wilsona

    P.1.5 Zdający: ustawił w symulatorze generowanie przebiegów EKG dla co najmniej 6 odprowadzeń przedsercowych Wilsona

    ok. 3 min
    Polecenie z arkusza

    Przeprowadź test aparatu oraz okablowania dla 6 odprowadzeń przedsercowych Wilsona i na podstawie wyników badania określ poprawność jego działania.

    Odprowadzenia przedsercowe Wilsona to V1-V6. Na elektrokardiografie wybiera się tryb, w którym na wydruku są właśnie te sześć kanałów (w menu zwykle jako układ odprowadzeń albo „V1-V6”), a na symulatorze - generowanie sygnału co najmniej dla sześciu odprowadzeń przedsercowych (w symulatorach 12-odprowadzeniowych wszystkie kanały są dostępne naraz). Nazwy pozycji w menu zależą od modelu - podaje je instrukcja.

    Typowe błędy

    Wydruk odprowadzeń kończynowych (I, II, III) zamiast V1-V6 - na takim wydruku nie da się ocenić tabeli 1.

    Dokument po tym kroku

  4. Etap 2: Elektrokardiograf - wydruki A-D

    Kroki 4-5 · po tym etapie masz 11 z 44 kryteriów (pkt)

    Krok 4: Wydruki A i B: filtr zakłóceń sieciowych

    Kryteria: ,

    R.2.1 Wykonany wydruk z elektrokardiografu, oznaczony literą „A”, przy HR ok. 200 BPM i amplitudzie 2mV ustawionej w symulatorze oraz czułości 10 mm/mV i minimalnej prędkości przesuwu papieru ustawionej w elektrokardiografie dla wszystkich 6 odprowadzeń V1-V6 przy wyłączonym filtrze zakłóceń sieciowych

    R.2.2 Wykonany wydruk z elektrokardiografu, oznaczony literą „B”, przy HR ok. 200 BPM i amplitudzie 2mV ustawionej w symulatorze oraz czułości 10 mm/mV i minimalnej prędkości przesuwu papieru ustawionej w elektrokardiografie dla wszystkich 6 odprowadzeń V1-V6 przy włączonym filtrze zakłóceń sieciowych

    ok. 5 min
    Polecenie z arkusza

    Wykonaj wydruki dla 6 odprowadzeń Wilsona i opisz je odpowiednimi literami (A, B, C, D). Wydruk A: HR = 200 BPM, amplituda 2 mV, czułość 10 mm/mV, minimalna prędkość przesuwu papieru, wyłączony filtr zakłóceń sieciowych. Wydruk B: te same ustawienia, włączony filtr zakłóceń sieciowych.

    Na symulatorze HR 200 BPM i amplituda 2 mV; na aparacie czułość 10 mm/mV i najmniejsza prędkość przesuwu, jaką ma ten aparat (podaje ją instrukcja - zwykle 5, 10 albo 12,5 mm/s). Wydruk A z wyłączonym filtrem zakłóceń sieciowych (50 Hz), wydruk B - z włączonym, reszta bez zmian. Jeśli symulator nie ma dokładnie 200 BPM, ustawia się najbliższą wartość.

    Każdy wydruk opisuje się literą i podpisuje numerem PESEL w lewym górnym rogu (w podglądzie „Bartosz Bryniarski”).

    Typowe błędy

    Zmiana czegokolwiek poza filtrem między A i B - porównanie przestaje mówić cokolwiek o filtrze.

    Dokument po tym kroku

  5. Krok 5: Wydruki C i D: 90 i 180 BPM przy 50 mm/s

    Kryteria: ,

    R.2.3 Wykonany wydruk z elektrokardiografu, oznaczony literą "C", przy HR=90 BPM lub najbliższej wartości możliwej do ustawienia na symulatorze i amplitudzie 1 mV ustawionej w symulatorze oraz czułości 10 mm/mV dla prędkości przesuwu papieru równej 50 mm/s dla wszystkich 6 odprowadzeń V1-V6

    R.2.4 Wykonany wydruk z elektrokardiografu, oznaczony literą "D", przy HR=180 BPM lub najbliższej wartości możliwej do ustawienia na symulatorze i amplitudzie 1 mV ustawionej w symulatorze oraz czułości 10 mm/mV dla prędkości przesuwu papieru równej 50 mm/s dla wszystkich 6 odprowadzeń V1-V6

    ok. 5 min
    Polecenie z arkusza

    Wydruk C: HR = 90 BPM, amplituda 1 mV, czułość 10 mm/mV, prędkość przesuwu papieru 50 mm/s. Wydruk D: HR = 180 BPM, amplituda 1 mV, czułość 10 mm/mV, prędkość przesuwu papieru 50 mm/s.

    Na symulatorze amplituda 1 mV, na aparacie 10 mm/mV i 50 mm/s. Wydruk C przy 90 BPM, wydruk D przy 180 BPM (albo najbliższych wartościach dostępnych na symulatorze - wtedy te właśnie wartości wpisuje się potem do tabeli 2). Na wydruku C i D zaznacza się na odprowadzeniu V1 dwa kolejne załamki R - z tego odcinka liczy się odstęp RR.

    Opis literą i PESEL w lewym górnym rogu - tak samo jak przy A i B. Po wydrukach zgłasza się zakończenie pracy przy stanowisku wspólnym.

    Typowe błędy

    Wydruk przy 25 mm/s - odstęp RR w milimetrach wychodzi o połowę krótszy i obliczony HR jest dwa razy za duży.

    Dokument po tym kroku

  6. Etap 3: Karta badania - tabele 1 i 2

    Kroki 6-13 · po tym etapie masz 19 z 44 kryteriów (pkt)

    Krok 6: Tabela 1 - odprowadzenia V1-V6 i filtr

    Kryteria:

    R.1.2 W Tabeli 1. przekreślono wszystkie niepoprawne wnioski "TAK/NIE" zgodnie z wydrukiem otrzymanym podczas badania torów V1-V6 elektrokardiografu

    ok. 3 min
    Polecenie z arkusza

    Na podstawie wydruków A i B oceń poprawność działania wszystkich odprowadzeń elektrokardiografu oraz działanie filtru zakłóceń sieciowych. Uzupełnij tabelę 1. zamieszczoną w Karcie badania aparatu EKG.

    Przy każdym odprowadzeniu V1-V6 patrzy się na wydruk A: jest przebieg EKG (zespoły QRS) - skreśla się NIE, zostaje TAK; linia prosta albo sam szum - skreśla się TAK. Filtr zakłóceń sieciowych ocenia się z porównania: na wydruku A (filtr wyłączony) linia bywa „pogrubiona” drobnymi zębami zakłóceń 50 Hz, na wydruku B (filtr włączony) ta sama linia ma być gładsza. Filtr działa - skreśla się NIE.

    Wynik zależy od aparatu, dlatego w podglądzie są opisy pól. Klucz wymaga, żeby skreślenia zgadzały się z wydrukiem.

    Typowe błędy

    Ocena odprowadzeń z wydruku C albo D - arkusz każe oceniać na podstawie A i B.

    Dokument po tym kroku

  7. Krok 7: Tabela 2 - HR 90: odstęp RR z wydruku C

    Kryteria:

    R.1.3 W polu "Odstęp RR" wpisano wartość w [s] lub [ms] wyznaczoną na podstawie wydruku C dla HR ok. 90 BPM

    ok. 3 min
    Polecenie z arkusza

    Na podstawie otrzymanych wydruków C i D oblicz parametr HR, korzystając z odpowiedniego wzoru. Do obliczeń należy uwzględnić odstęp RR pomiędzy dwoma kolejnymi i zaznaczonymi na wydruku załamkami R na odprowadzeniu V1. Wartość odstępu RR zapisz w Tabeli 2.

    Odstęp RR mierzy się między szczytami dwóch zaznaczonych załamków R na V1 - w milimetrach, po siatce papieru. Przy 50 mm/s 1 mm to 0,02 s (20 ms), więc RR [s] = odległość [mm] : 50. W pierwszej kolumnie wpisuje się HR ustawione na symulatorze - 90 (albo najbliższą wartość, jeśli taka była).

    Czego się spodziewać przy sprawnym aparacie: przy 90 BPM jeden cykl trwa 60 : 90 = 0,667 s (około 667 ms), czyli około 33,3 mm na papierze. W tabeli wpisuje się jednak własny odczyt.

    Typowe błędy

    Pomiar od początku jednego zespołu do końca następnego zamiast od szczytu do szczytu R.

    Dokument po tym kroku

  8. Krok 8: Tabela 2 - HR 90: obliczona wartość

    Kryteria:

    R.1.4 W polu "Obliczona wartość HR" dla HR ok. 90 BPM symulatora wpisano wyznaczoną wartość HR na podstawie wydruku przebiegu elektrokardiogramu i wzorów HR[BPM]=60/RR dla RR w [s], HR[BPM]=60000/RR dla RR w [ms]

    ok. 2 min
    Polecenie z arkusza

    Na podstawie otrzymanych wydruków C i D oblicz parametr HR, korzystając z odpowiedniego wzoru. Do obliczeń należy uwzględnić odstęp RR pomiędzy dwoma kolejnymi i zaznaczonymi na wydruku załamkami R na odprowadzeniu V1. Wartość odstępu RR zapisz w Tabeli 2.

    Wzór z arkusza: HR = 60 : RR dla RR w sekundach albo HR = 60000 : RR dla RR w milisekundach. Przykład liczenia: odczyt 33 mm daje RR = 33 : 50 = 0,66 s i HR = 60 : 0,66 ≈ 91 BPM. Wynik zaokrągla się do pełnych uderzeń.

    Typowe błędy

    Podstawienie RR w milimetrach do wzoru z sekundami - wychodzi kilka BPM zamiast około 90.

    Dokument po tym kroku

  9. Krok 9: Tabela 2 - HR 180: odstęp RR z wydruku D

    Kryteria:

    R.1.5 W polu "Odstęp RR" wpisano wartość w [s] lub [ms] wyznaczoną na podstawie wydruku D dla HR ok. 180 BPM

    ok. 2 min
    Polecenie z arkusza

    Na podstawie otrzymanych wydruków C i D oblicz parametr HR, korzystając z odpowiedniego wzoru. Do obliczeń należy uwzględnić odstęp RR pomiędzy dwoma kolejnymi i zaznaczonymi na wydruku załamkami R na odprowadzeniu V1. Wartość odstępu RR zapisz w Tabeli 2.

    Tak samo na wydruku D. W pierwszej kolumnie 180 (albo najbliższa wartość z symulatora). Przy 180 BPM cykl trwa 60 : 180 = 0,333 s (około 333 ms), czyli około 16,7 mm przy 50 mm/s - odcinek jest krótki, więc mierzy się go dokładnie, najlepiej linijką.

    Dokument po tym kroku

  10. Krok 10: Tabela 2 - HR 180: obliczona wartość

    Kryteria:

    R.1.6 W polu "Obliczona wartość HR" dla HR ok.180 BPM symulatora wpisano wyznaczoną wartość HR na podstawie wydruku przebiegu elektrokardiogramu i wzorów HR[BPM]=60/RR dla RR w [s], HR[BPM]=60000/RR dla RR w [ms]

    ok. 2 min
    Polecenie z arkusza

    Na podstawie otrzymanych wydruków C i D oblicz parametr HR, korzystając z odpowiedniego wzoru. Do obliczeń należy uwzględnić odstęp RR pomiędzy dwoma kolejnymi i zaznaczonymi na wydruku załamkami R na odprowadzeniu V1. Wartość odstępu RR zapisz w Tabeli 2.

    Ten sam wzór: HR = 60 : RR (s) albo 60000 : RR (ms). Przy krótkim odstępie każdy milimetr błędu odczytu zmienia wynik o kilkanaście BPM - dlatego warto zmierzyć kilka kolejnych odstępów RR i sprawdzić, czy są równe.

    Dokument po tym kroku

  11. Krok 11: Tabela 2 - rejestracja HR 90

    Kryteria:

    R.1.7 Przekreślono niepoprawny wniosek z porównania wyznaczonego HR dla HR ok. 90 BPM symulatora uwzględniając 10% błąd pomiaru

    ok. 1 min
    Polecenie z arkusza

    Wyniki nastaw i obliczeń HR zapisz w Tabeli 2. zamieszczonej w Karcie badania aparatu EKG oraz oceń poprawność rejestracji HR. Porównaj parametry HR obliczone na podstawie uzyskanego wydruku elektrokardiografu z wartościami ustawionymi na symulatorze. Przyjmij dopuszczalny błąd pomiaru HR równy 10%.

    10% z 90 BPM to 9 BPM. Rejestracja jest poprawna, gdy obliczone HR mieści się w przedziale 81-99 BPM - wtedy skreśla się „Niepoprawna”. Gdy na symulatorze była inna wartość (najbliższa możliwa), przedział liczy się od niej.

    Dokument po tym kroku

  12. Krok 12: Tabela 2 - rejestracja HR 180

    Kryteria:

    R.1.8 Przekreślono niepoprawny wniosek z porównania wyznaczonego HR dla HR ok. 180 BPM symulatora uwzględniając 10% błąd pomiaru

    ok. 1 min
    Polecenie z arkusza

    Wyniki nastaw i obliczeń HR zapisz w Tabeli 2. zamieszczonej w Karcie badania aparatu EKG oraz oceń poprawność rejestracji HR. Porównaj parametry HR obliczone na podstawie uzyskanego wydruku elektrokardiografu z wartościami ustawionymi na symulatorze. Przyjmij dopuszczalny błąd pomiaru HR równy 10%.

    10% z 180 BPM to 18 BPM, więc przedział poprawnej rejestracji to 162-198 BPM.

    Dokument po tym kroku

  13. Krok 13: Wniosek końcowy

    Kryteria:

    R.1.9 Wniosek końcowy" przekreślono NIE w przypadku poprawnie działającego elektrokardiografu, w przeciwnym wypadku skreślono TAK

    ok. 1 min
    Polecenie z arkusza

    Wniosek końcowy: Elektrokardiograf sprawny TAK/NIE

    Elektrokardiograf jest sprawny (skreśla się NIE) tylko wtedy, gdy wszystkie odprowadzenia V1-V6 mają sygnał, filtr działa, a obie rejestracje HR są poprawne. Jedno „NIE” albo „Niepoprawna” wyżej oznacza skreślenie TAK. Wniosek ma wynikać z tabel 1 i 2.

    Dokument po tym kroku

  14. Etap 4: Komputer - konto i zasady haseł

    Kroki 14-18 · po tym etapie masz 25 z 44 kryteriów (pkt)

    Krok 14: Konto Gabinet z hasłem

    Kryteria: ,

    R.5.1 Założono nowe konto z nazwą logowania: Gabinet

    R.5.3 Ustawiono hasło nowego konta: Egzamin123

    ok. 3 min
    Polecenie z arkusza

    Utwórz konto użytkownika o nazwie Gabinet i uprawnieniach: użytkownik standardowy. Konto powinno być chronione hasłem Egzamin123

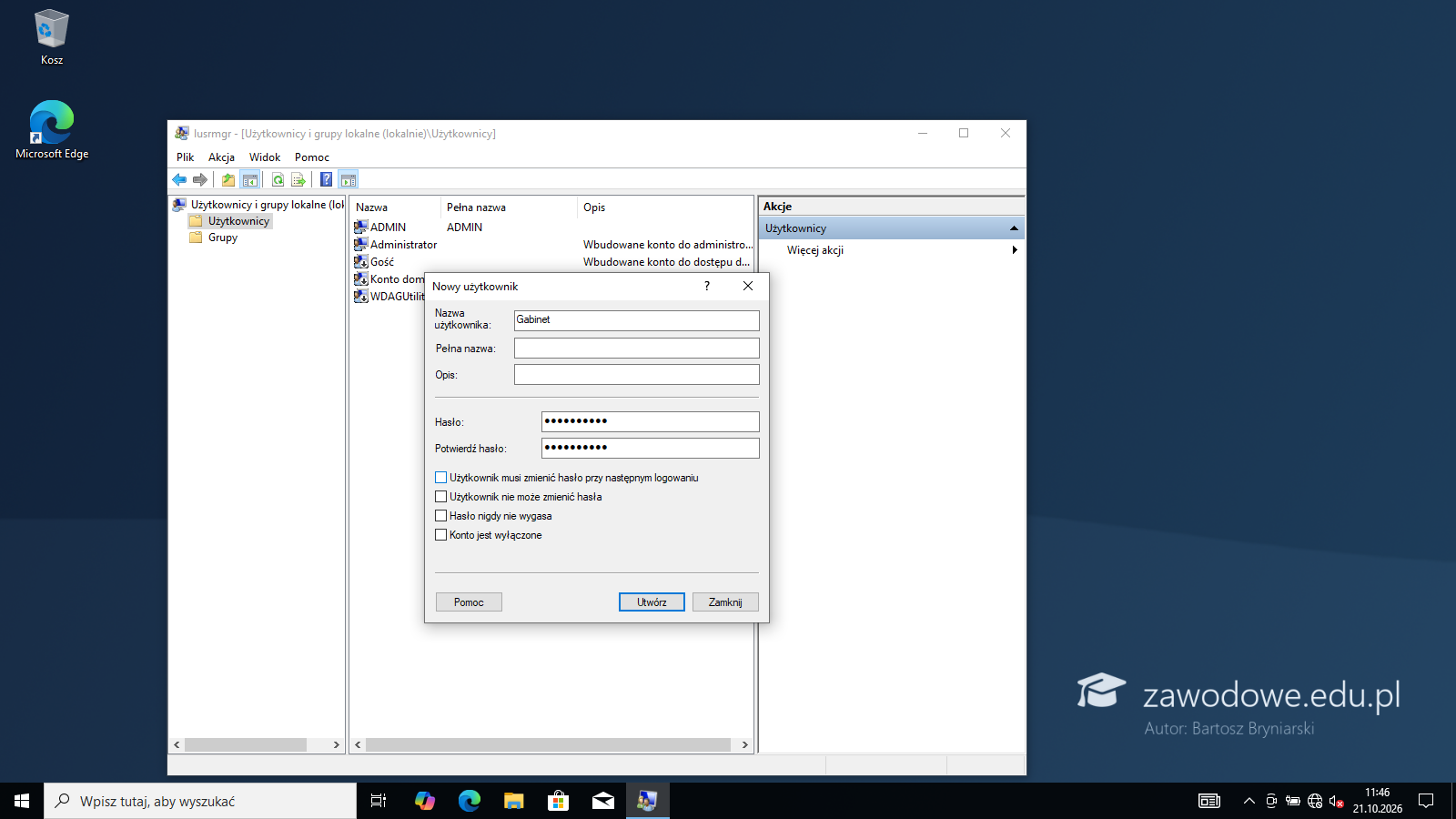

    Na komputerze pracuje się z konta ADMIN (hasło Egzamin1!). Konsola Użytkownicy i grupy lokalne: Win+R, lusrmgr.msc, Enter, folder Użytkownicy, prawy przycisk myszy na pustym miejscu listy, Nowy użytkownik. Nazwa Gabinet, hasło Egzamin123 dwa razy, odznaczone „Użytkownik musi zmienić hasło przy następnym logowaniu” (arkusz podaje gotowe hasło), Utwórz i Zamknij.

    To samo daje polecenie w wierszu polecenia uruchomionym jako administrator: net user Gabinet Egzamin123 /add.

    Typowe błędy

    Hasło egzamin123 z małej litery - egzaminator loguje się hasłem z arkusza.

    Podgląd strony po tym kroku
    Podgląd strony po kroku 14

  15. Krok 15: Gabinet jako użytkownik standardowy

    Kryteria:

    R.5.2 Ustawiono uprawnienia konta jako: użytkownik standardowy

    ok. 1 min
    Polecenie z arkusza

    Utwórz konto użytkownika o nazwie Gabinet i uprawnieniach: użytkownik standardowy. Konto powinno być chronione hasłem Egzamin123

    Nowe konto lokalne należy tylko do grupy Użytkownicy, czyli jest użytkownikiem standardowym. Sprawdzenie: dwuklik na koncie Gabinet, karta Członek grupy - na liście nie ma grupy Administratorzy.

    Typowe błędy

    Dodanie konta do grupy Administratorzy - klucz wymaga użytkownika standardowego.

    Podgląd strony po tym kroku

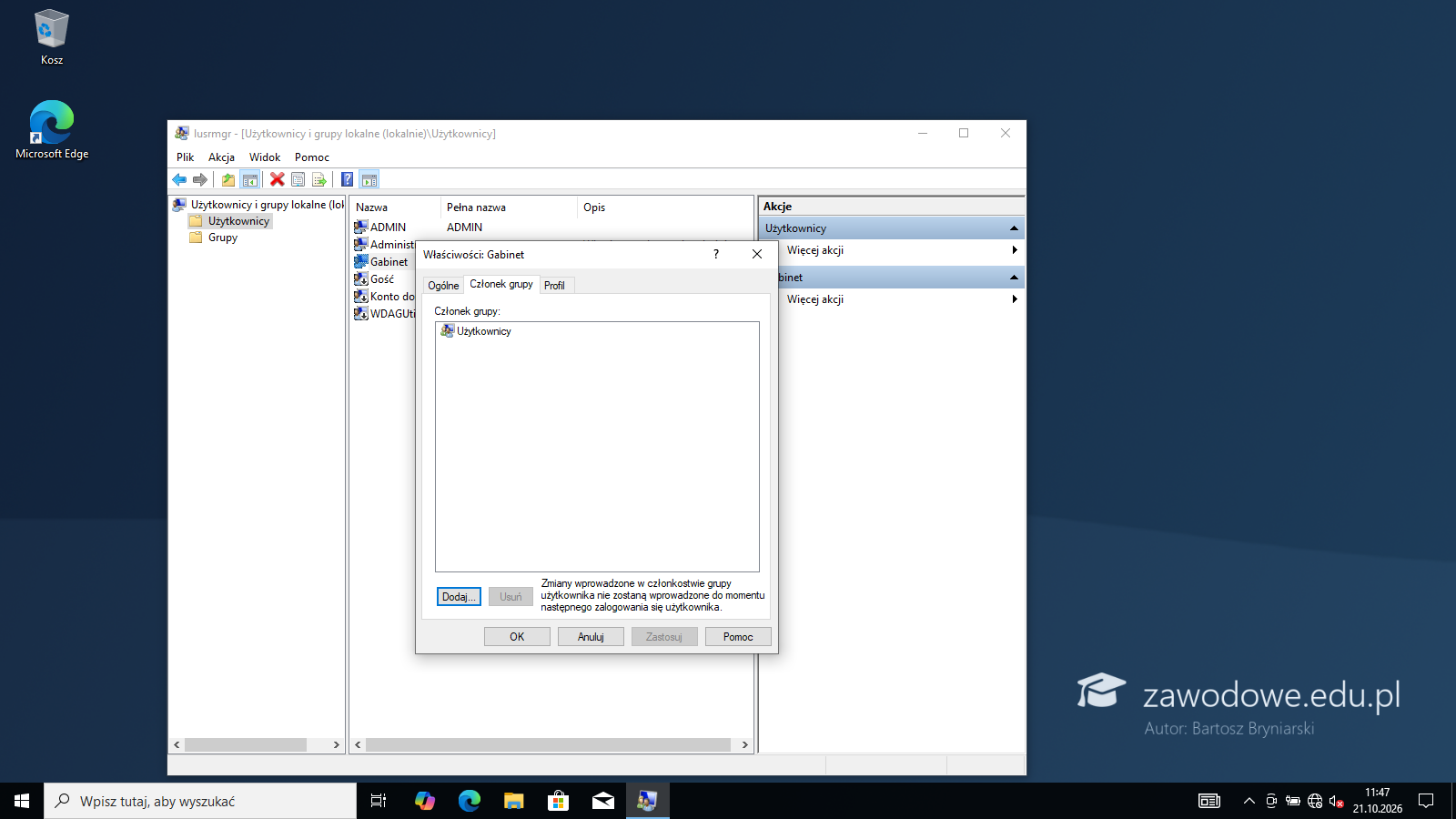

    Podgląd strony po kroku 15

  16. Krok 16: Minimalna długość hasła: 8

    Kryteria:

    R.5.4 Ustawiono minimalną długość hasła: 8 znaków

    ok. 2 min
    Polecenie z arkusza

    Zasady haseł skonfiguruj tak, żeby hasło: miało minimalną długość wynoszącą 8 znaków, było ważne 30 dni, różniło się od 3 ostatnich haseł tak, aby nie można było ustawić ponownie jednego z ostatnich trzech haseł

    Zasady haseł ustawia się w konsoli Zasady zabezpieczeń lokalnych: Win+R, secpol.msc, Enter, Zasady konta, Zasady haseł. Dwuklik na Minimalna długość hasła, wartość 8, OK.

    Hasło konta Gabinet (Egzamin123) ma 10 znaków, więc spełnia nową zasadę.

    Typowe błędy

    Ustawienie zasady przed utworzeniem konta z krótszym hasłem - Windows odrzuci wtedy zbyt krótkie hasło.

    Podgląd strony po tym kroku
    Podgląd strony po kroku 16

  17. Krok 17: Ważność hasła: 30 dni

    Kryteria:

    R.5.5 Ustawiono ważność hasła na 30 dni

    ok. 1 min
    Polecenie z arkusza

    Zasady haseł skonfiguruj tak, żeby hasło: miało minimalną długość wynoszącą 8 znaków, było ważne 30 dni, różniło się od 3 ostatnich haseł tak, aby nie można było ustawić ponownie jednego z ostatnich trzech haseł

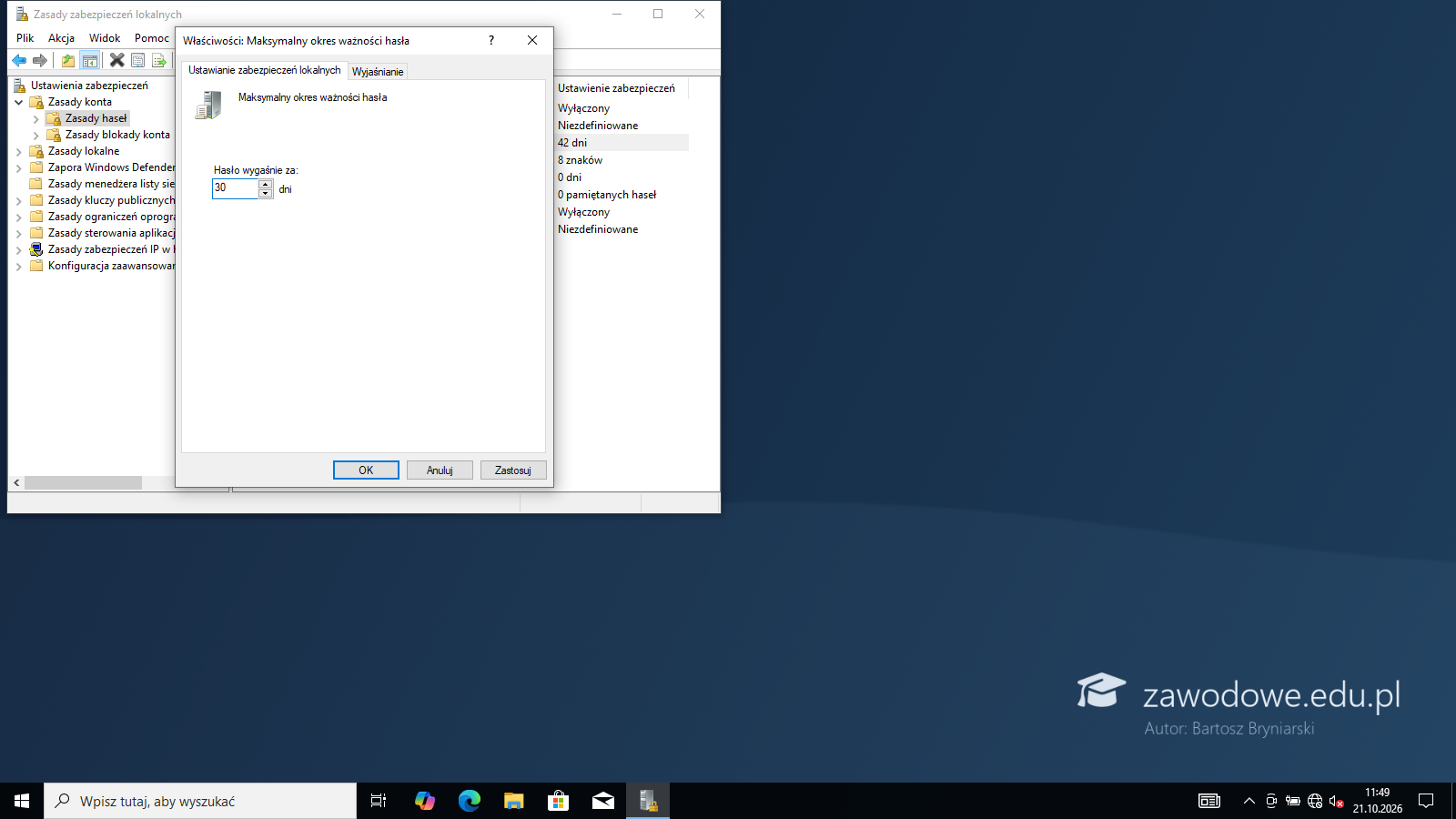

    Dwuklik na Maksymalny okres ważności hasła (domyślnie 42 dni), wartość 30, OK. To właśnie „hasło ważne 30 dni” - po tym czasie Windows wymusi zmianę.

    Typowe błędy

    Zmiana „Minimalnego okresu ważności” zamiast maksymalnego - to inna zasada (jak szybko wolno zmienić hasło ponownie).

    Podgląd strony po tym kroku
    Podgląd strony po kroku 17

  18. Krok 18: Historia 3 haseł

    Kryteria:

    R.5.6 Ustawiono tworzenie historii 3 ostatnich haseł, aby nie można było ponownie ustawić starego hasła

    ok. 1 min
    Polecenie z arkusza

    Zasady haseł skonfiguruj tak, żeby hasło: miało minimalną długość wynoszącą 8 znaków, było ważne 30 dni, różniło się od 3 ostatnich haseł tak, aby nie można było ustawić ponownie jednego z ostatnich trzech haseł

    Dwuklik na Wymuszaj tworzenie historii haseł, wartość 3 pamiętane hasła, OK. Windows nie pozwoli wtedy wrócić do żadnego z trzech ostatnich haseł. Lista zasad pokazuje na końcu: 30 dni, 8 znaków, 3 pamiętane hasła.

    Podgląd strony po tym kroku
    Podgląd strony po kroku 18

  19. Etap 5: Komputer - karta sieciowa LAN1

    Kroki 19-20 · po tym etapie masz 27 z 44 kryteriów (pkt)

    Krok 19: Nazwa połączenia LAN1

    Kryteria:

    R.5.7 Ustawiono nazwę połączenia sieciowego LAN1

    ok. 1 min
    Polecenie z arkusza

    Skonfiguruj interfejs sieciowy komputera, korzystając z konta ADMIN według następujących zaleceń: nazwa połączenia: LAN1, adres IP: uzyskany automatycznie

    Połączenia sieciowe: Win+R, ncpa.cpl, Enter. Zaznacza się kartę (tu Ethernet), F2 (albo prawy przycisk, Zmień nazwę), wpisuje LAN1 i Enter. Nazwa połączenia jest dokładnie taka, jak w arkuszu - wielkie litery i cyfra.

    Typowe błędy

    Zmiana nazwy komputera albo opisu karty zamiast nazwy połączenia - egzaminator patrzy na listę w Połączeniach sieciowych.

    Podgląd strony po tym kroku

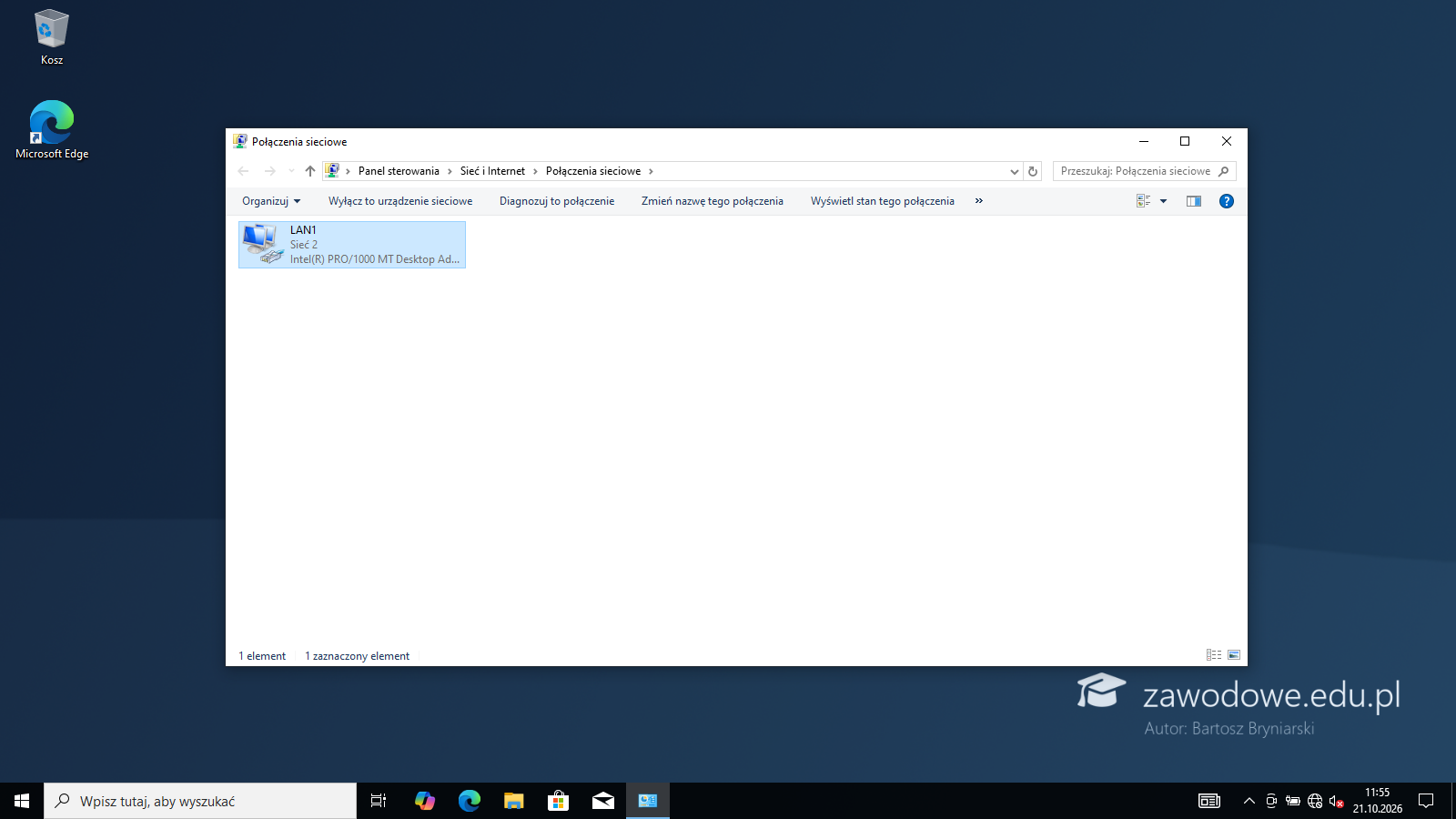

    Podgląd strony po kroku 19

  20. Krok 20: Adres IP uzyskany automatycznie

    Kryteria:

    R.5.8 Ustawiono dla połączenia sieciowego adres IP uzyskany automatycznie

    ok. 1 min
    Polecenie z arkusza

    Skonfiguruj interfejs sieciowy komputera, korzystając z konta ADMIN według następujących zaleceń: nazwa połączenia: LAN1, adres IP: uzyskany automatycznie

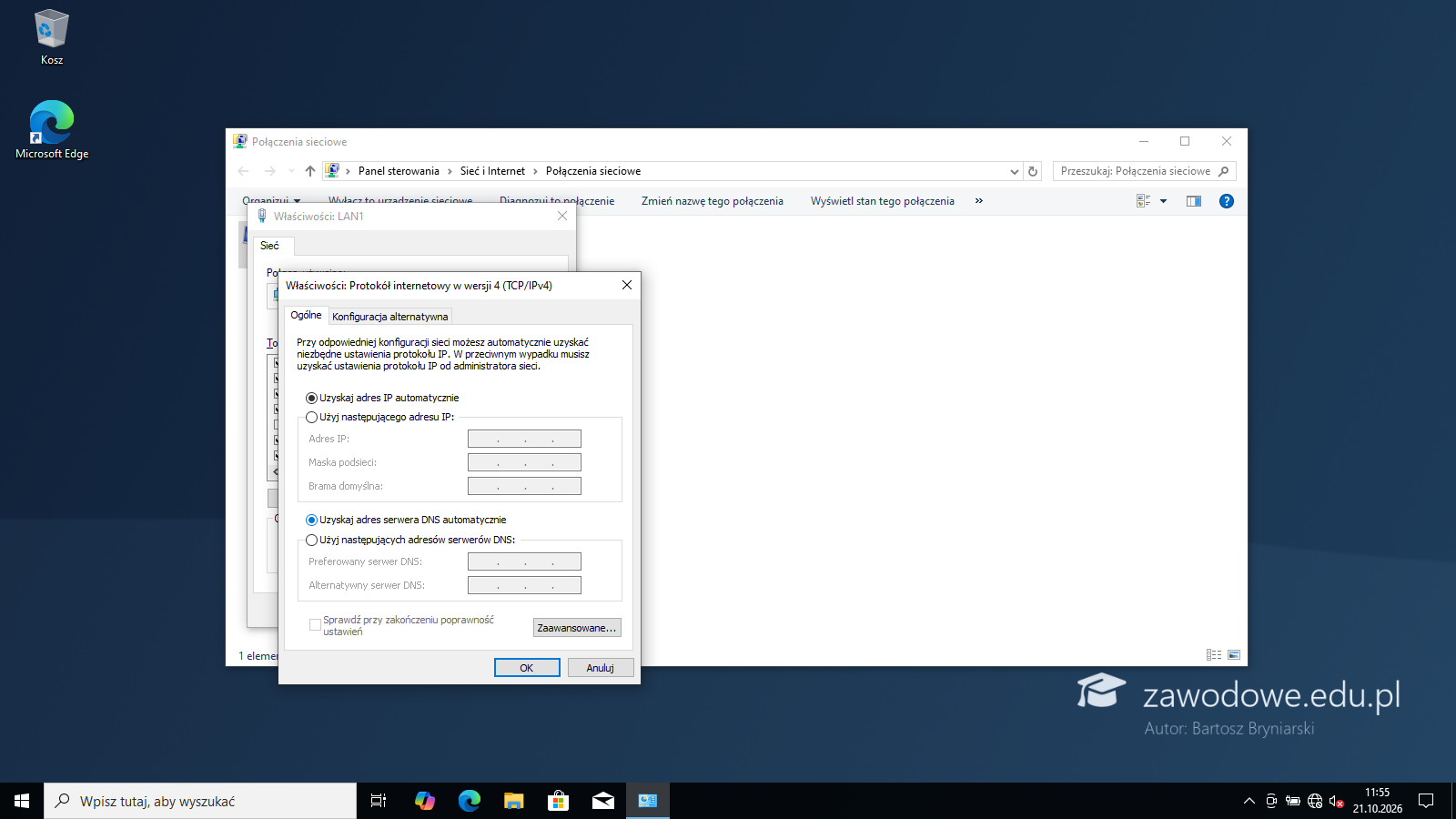

    Właściwości LAN1, dwuklik na Protokół internetowy w wersji 4 (TCP/IPv4): zaznaczone Uzyskaj adres IP automatycznie i Uzyskaj adres serwera DNS automatycznie, dwa razy OK. Adres przyjdzie z serwera DHCP rutera - zarezerwowany 192.168.10.105.

    Typowe błędy

    Wpisanie adresu 192.168.10.105 ręcznie - arkusz wymaga adresu z DHCP, a klucz sprawdza rezerwację na ruterze.

    Podgląd strony po tym kroku
    Podgląd strony po kroku 20

  21. Etap 6: Ruter i przełącznik

    Kroki 21-28 · po tym etapie masz 39 z 44 kryteriów (pkt)

    Krok 21: Ruter - ustawienia fabryczne

    Kryteria:

    R.3.1 Przywrócono ustawienia fabryczne rutera

    ok. 3 min
    Polecenie z arkusza

    Następnie skonfiguruj ruter zgodnie z poniższymi zaleceniami. Ruter znajdujący się na stanowisku przed rozpoczęciem pracy należy przywrócić do ustawień fabrycznych zgodnie z dokumentacją.

    Dokumentacja rutera jest w katalogu DOKUMENTACJA na pulpicie konta ADMIN. Przywrócenie ustawień fabrycznych robi się zwykle przyciskiem Reset na obudowie, przytrzymanym przy włączonym ruterze tak długo, jak podaje instrukcja (często kilka do kilkunastu sekund, aż diody mrugną), albo z panelu (pozycja w rodzaju „Przywróć ustawienia fabryczne”). Po resecie ruter ma fabryczny adres i domyślne logowanie z instrukcji - z nimi otwiera się panel w przeglądarce.

    Karta LAN1 dostaje wtedy adres z fabrycznego DHCP rutera, więc panel jest dostępny bez zmian na komputerze.

    Typowe błędy

    Zbyt krótkie przytrzymanie przycisku Reset - ruter tylko się restartuje i zostaje stara konfiguracja.

    Dokument po tym kroku

  22. Krok 22: Ruter - adres i maska LAN

    Kryteria: ,

    R.3.2 Przypisano dla interfejsu LAN rutera adres 192.168.10.1

    R.3.3 Przypisano dla interfejsu LAN rutera maskę 255.255.255.128

    ok. 3 min
    Polecenie z arkusza

    adres IP dla interfejsu LAN: 192.168.10.1/25

    W ustawieniach LAN wpisuje się adres 192.168.10.1 i maskę dla prefiksu /25, czyli 255.255.255.128 (25 jedynek: trzy pełne oktety i jeden bit w czwartym). Sieć 192.168.10.0/25 obejmuje adresy 192.168.10.1-126 - mieszczą się w niej zakres DHCP i adres przełącznika. Po zapisaniu panel otwiera się już pod http://192.168.10.1.

    Typowe błędy

    Maska 255.255.255.0 (domyślna w wielu ruterach) - to /24, a arkusz wymaga /25.

    Dokument po tym kroku

  23. Krok 23: Ruter - serwer DHCP i brama

    Kryteria: ,

    R.3.4 Włączono na ruterze serwer DHCP z ustawionym zakresem 192.168.10.101 - 192.168.10.110

    R.3.5 Skonfigurowano serwer DHCP rutera, aby przydzielił bramę LAN: 192.168.10.1 stacji roboczej

    ok. 3 min
    Polecenie z arkusza

    serwer DHCP włączony, brama LAN: 192.168.10.1, adres sieci (Network) jeśli wymagany: 192.168.10.0, zakres przydzielanych adresów przez DHCP: 192.168.10.101 ÷ 192.168.10.110

    W sekcji DHCP: serwer włączony, adres początkowy 192.168.10.101, końcowy 192.168.10.110 (dziesięć adresów). Jako bramę, którą DHCP rozdaje klientom, podaje się 192.168.10.1 - adres samego rutera; część paneli wpisuje ją sama. Jeśli panel pyta o adres sieci (Network), wpisuje się 192.168.10.0.

    Typowe błędy

    Zostawiony fabryczny zakres (np. .100-.199) - kryterium wymaga dokładnie 192.168.10.101-110.

    Dokument po tym kroku

  24. Krok 24: Adres MAC karty LAN1 do rezerwacji

    ok. 1 min
    Polecenie z arkusza

    adres IP 192.168.10.105 zarezerwowany dla interfejsu sieciowego LAN1 stacji roboczej

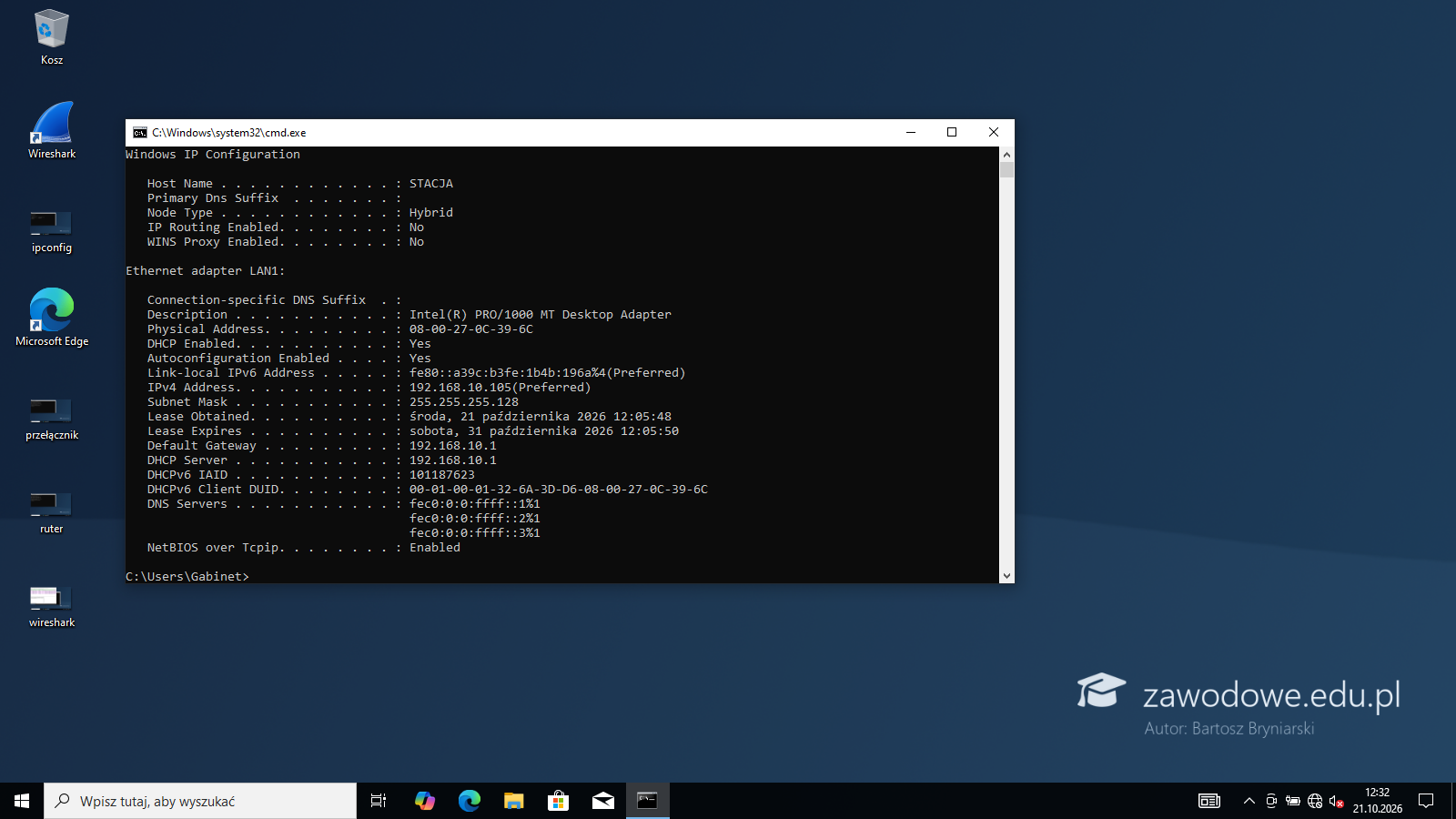

    Rezerwacja DHCP wiąże adres IP z adresem MAC karty. Adres MAC karty LAN1 pokazuje polecenie ipconfig /all - wiersz Physical Address (Adres fizyczny) pod „Ethernet adapter LAN1”. Na zrzucie z maszyny do nauki to 08-00-27-0C-39-6C; na stanowisku egzaminacyjnym karta ma własny adres.

    Zrzut pochodzi z końca pracy - karta ma już zarezerwowany adres 192.168.10.105, a na pulpicie konta Gabinet leżą pliki zrzutów.

    Typowe błędy

    Przepisanie adresu MAC z innej karty (np. Wi-Fi) - rezerwacja nie zadziała i LAN1 dostanie adres z puli .101-.110.

    Podgląd strony po tym kroku
    Podgląd strony po kroku 24

  25. Krok 25: Ruter - rezerwacja 192.168.10.105

    Kryteria:

    R.3.6 Zarezerwowano na ruterze adres 192.168.10.105 dla interfejsu sieciowego LAN1 stacji roboczej

    ok. 3 min
    Polecenie z arkusza

    adres IP 192.168.10.105 zarezerwowany dla interfejsu sieciowego LAN1 stacji roboczej

    W panelu rutera rezerwacja nazywa się zwykle „Rezerwacja adresów”, „Static DHCP” albo „Address Reservation”. Wpisuje się adres MAC karty LAN1 (w panelu często z dwukropkami: 08:00:27:0C:39:6C) i adres 192.168.10.105, zapisuje. Najwygodniej wybrać kartę z listy klientów DHCP, jeśli panel ją pokazuje.

    Komputer odbiera nowy adres po odnowieniu dzierżawy: w wierszu polecenia ipconfig /release, a potem ipconfig /renew.

    Typowe błędy

    Rezerwacja adresu spoza sieci /25 albo literówka w MAC - komputer dostaje adres z puli zamiast .105.

    Dokument po tym kroku

  26. Krok 26: Ruter - interfejs WAN i DNS

    Kryteria: ,

    R.3.7 Przypisano dla interfejsu WAN adres: 172.160.2.10/27, adres bramy 172.160.2.1, jeśli jest wymagany

    R.3.8 Przypisano serwer DNS: dla interfejsu WAN 9.9.8.8, opcjonalnie drugi serwer DNS: 8.8.7.7, jeśli jest wymagany

    ok. 3 min
    Polecenie z arkusza

    adres IP interfejsu WAN: 172.160.2.10/27, adres bramy 172.160.2.1, jeśli jest wymagany; serwer DNS dla interfejsu WAN: 9.9.8.8 oraz drugi serwer DNS: 8.8.7.7, jeśli jest wymagany

    W ustawieniach WAN (Internet) wybiera się adres statyczny i wpisuje 172.160.2.10 z maską dla /27, czyli 255.255.255.224, bramę 172.160.2.1 oraz serwery DNS 9.9.8.8 i 8.8.7.7. Do portu WAN nic nie jest podłączone - to tylko konfiguracja, którą sprawdzi egzaminator.

    Typowe błędy

    Pozostawienie WAN w trybie „Dynamiczny IP (DHCP)” - pól na adres statyczny wtedy w ogóle nie ma.

    Dokument po tym kroku

  27. Krok 27: Przełącznik - adres i maska

    Kryteria: ,

    R.3.9 Skonfigurowano przełącznik: adres IP 192.168.10.120

    R.3.10 Przypisano maskę przełącznika 255.255.255.128

    ok. 5 min
    Polecenie z arkusza

    Po przygotowaniu rutera do pracy skonfiguruj przełącznik zgodnie z wytycznymi: adres IP: 192.168.10.120/25, brama domyślna (jeśli jest wymagana): adres interfejsu LAN1 stacji roboczej

    Instrukcja przełącznika też jest w katalogu DOKUMENTACJA: podaje fabryczny adres panelu i domyślne logowanie. Jeśli fabryczny adres jest w innej sieci niż 192.168.10.0/25, na czas pierwszego logowania karcie LAN1 dodaje się chwilowo adres z tamtej sieci. W panelu: adres 192.168.10.120, maska 255.255.255.128.

    ⚠️ Uwaga do arkusza: jako bramę domyślną przełącznika arkusz każe wpisać adres interfejsu LAN1 stacji roboczej, czyli 192.168.10.105 (jeśli panel wymaga bramy) - i tak jest w zestawieniu. W typowej sieci bramą dla przełącznika jest ruter (192.168.10.1); klucz tego pola nie ocenia, więc wpisuje się wartość z polecenia.

    Typowe błędy

    Zmiana adresu przełącznika, a potem zapomniany zapis konfiguracji - po restarcie wraca adres fabryczny.

    Dokument po tym kroku

  28. Krok 28: Połączenia przewodami

    Kryteria: ,

    R.4.1 Ruter podłączony jest do przełącznika za pomocą przewodu Patchcord oraz do zasilania sieciowego

    R.4.3 Przełącznik podłączony jest do interfejsu LAN1 komputera za pomocą przewodu Patchcord oraz do zasilania sieciowego

    ok. 3 min
    Polecenie z arkusza

    Za pomocą kabli połączeniowych, znajdujących się na stanowisku egzaminacyjnym, połącz przełącznik i ruter zgodnie ze schematem.

    Według schematu: port LAN rutera - przełącznik przewodem patchcord i przełącznik - karta LAN1 komputera drugim patchcordem. Port WAN rutera zostaje wolny. Ruter i przełącznik muszą być podłączone do zasilania - klucz ocenia oba połączenia razem z zasilaniem. Diody portów na przełączniku pokazują, że łącze działa.

    Typowe błędy

    Przewód od przełącznika wpięty do portu WAN rutera - komputer nie dostanie adresu z DHCP części LAN.

    Dokument po tym kroku

  29. Etap 7: Komputer - Wireshark

    Kroki 29-32 · po tym etapie masz 40 z 44 kryteriów (pkt)

    Krok 29: Wireshark - instalator z katalogu DOKUMENTACJA

    ok. 2 min
    Polecenie z arkusza

    Zainstaluj na komputerze program Wireshark. Plik instalacyjny znajduje się w katalogu DOKUMENTACJA na pulpicie konta ADMIN.

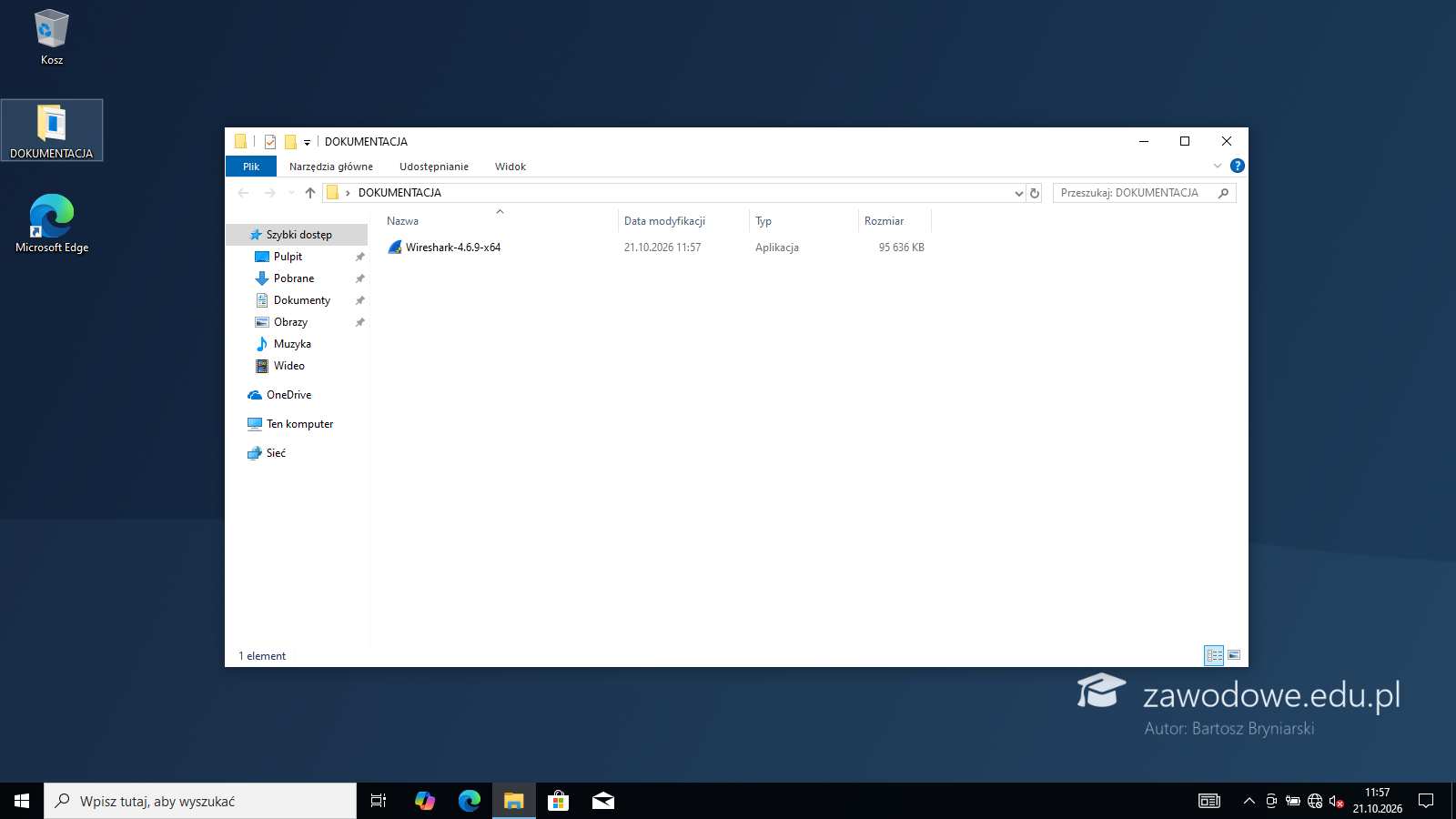

    Instalację robi się z konta ADMIN (potrzebne uprawnienia administratora). Dwuklik na katalogu DOKUMENTACJA na pulpicie i na pliku instalatora Wiresharka. Pierwsze ekrany kreatora: powitanie, licencja (Noted), składniki - domyślne, skróty (można zaznaczyć ikonę na pulpicie), folder instalacji - domyślny.

    Typowe błędy

    Uruchomienie instalatora z konta Gabinet - konto standardowe nie zainstaluje programu ani sterownika przechwytywania.

    Podgląd strony po tym kroku
    Podgląd strony po kroku 29

  30. Krok 30: Wireshark - sterownik Npcap

    ok. 2 min
    Polecenie z arkusza

    Zainstaluj na komputerze program Wireshark. Plik instalacyjny znajduje się w katalogu DOKUMENTACJA na pulpicie konta ADMIN.

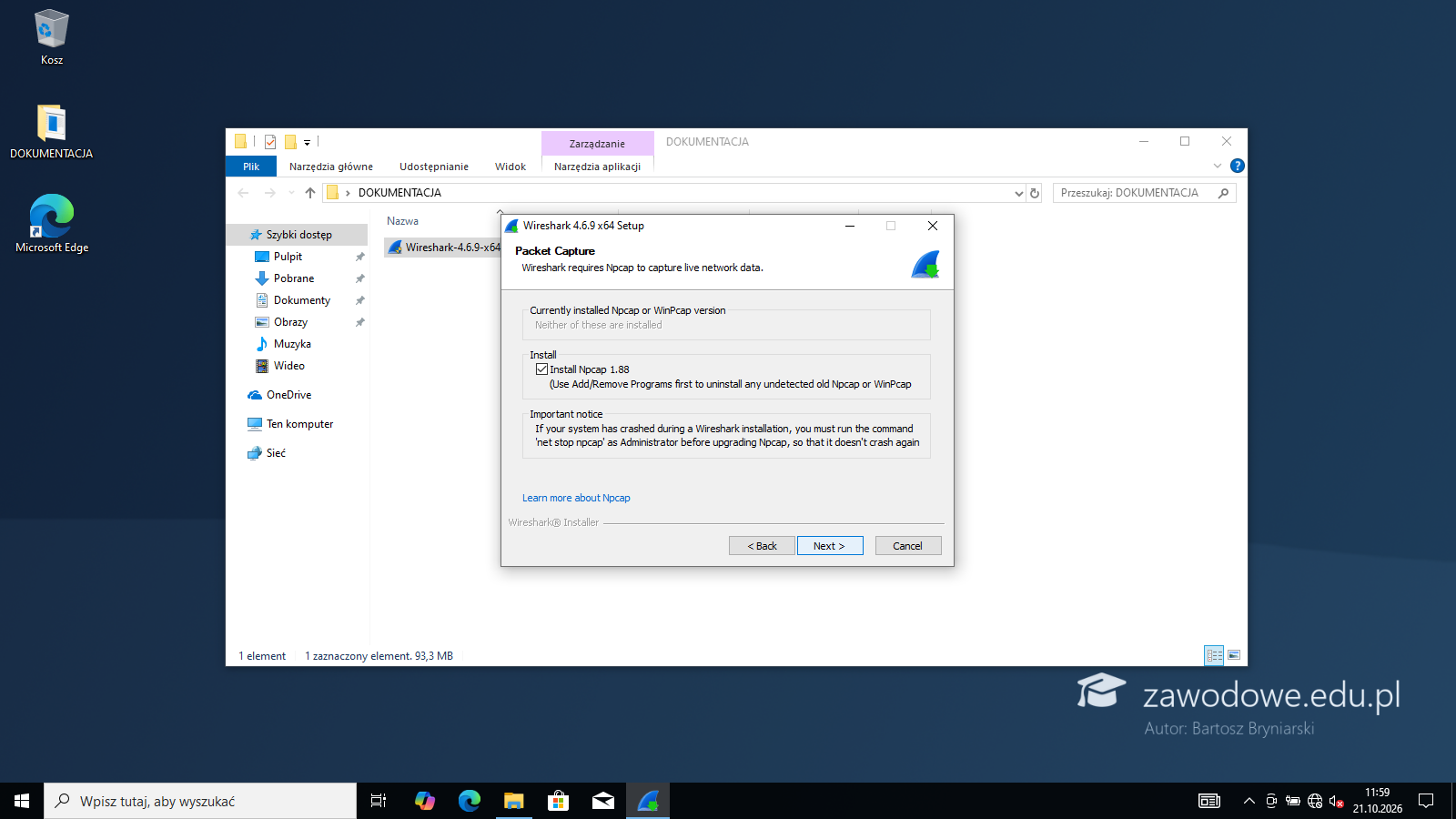

    Ekran Packet Capture: zaznaczone Install Npcap - bez sterownika Npcap Wireshark nie przechwyci ruchu z karty LAN1. Następny ekran (USBPcap) nie jest potrzebny, Install. W trakcie otwiera się instalator Npcap: licencja (I Agree), opcje i Install.

    Typowe błędy

    Odznaczenie Npcap „żeby było szybciej” - lista interfejsów w Wiresharku jest wtedy pusta.

    Podgląd strony po tym kroku
    Podgląd strony po kroku 30

  31. Krok 31: Npcap dostępny także dla konta standardowego

    ok. 1 min
    Polecenie z arkusza

    Zainstaluj na komputerze program Wireshark. Plik instalacyjny znajduje się w katalogu DOKUMENTACJA na pulpicie konta ADMIN.

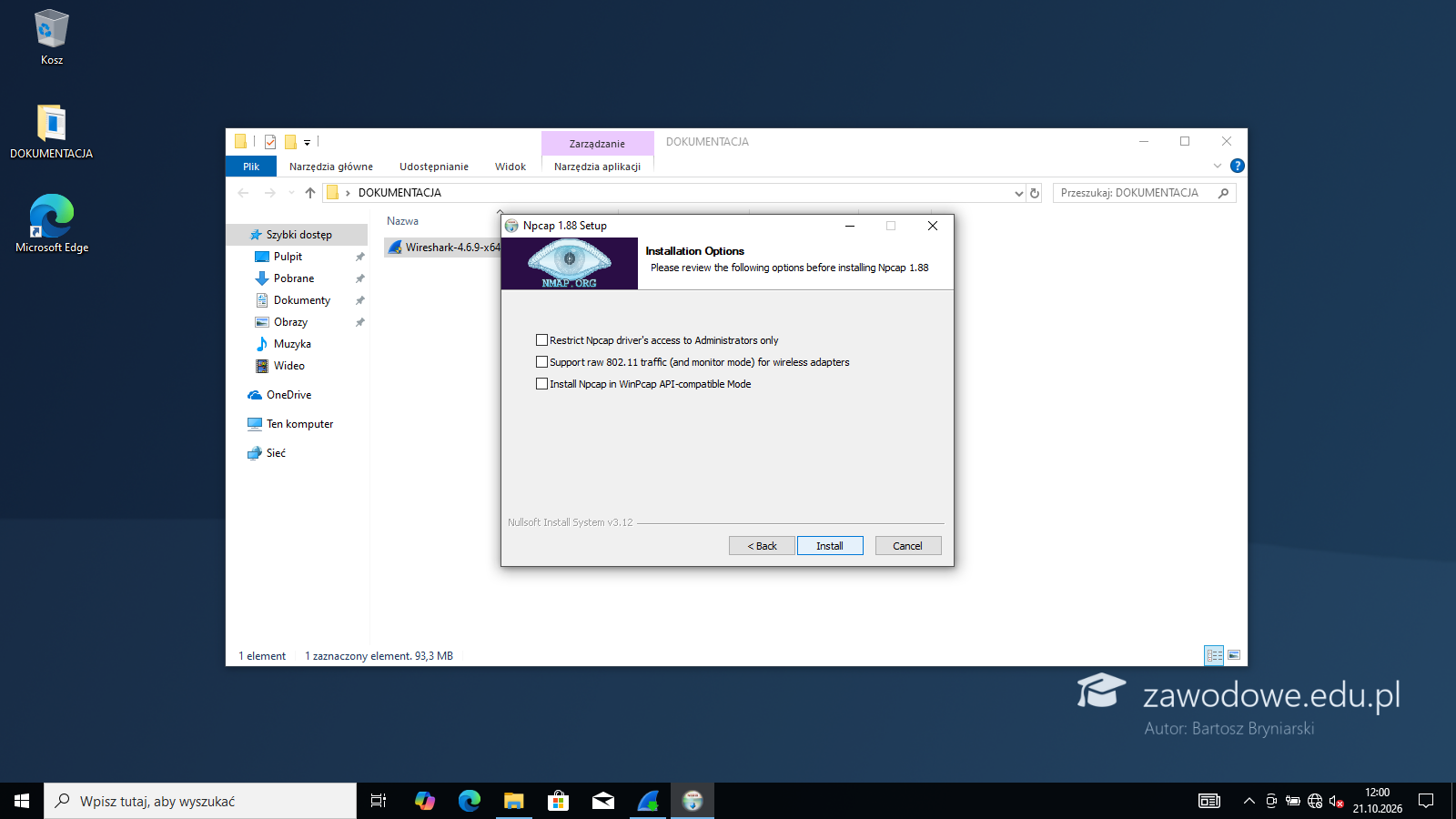

    W opcjach Npcap pole Restrict Npcap driver's access to Administrators only zostaje odznaczone. Zrzut z przechwyconej komunikacji ma powstać na koncie Gabinet, które jest użytkownikiem standardowym - przy zaznaczonej opcji Wireshark na tym koncie nie zobaczy karty LAN1. Potem Install, Next i Finish - kreator Wiresharka kończy instalację.

    Typowe błędy

    Zaznaczony dostęp tylko dla administratorów - na koncie Gabinet nie da się nic przechwycić.

    Podgląd strony po tym kroku
    Podgląd strony po kroku 31

  32. Krok 32: Wireshark zainstalowany

    Kryteria:

    R.6.1 Zainstalowano program Wireshark w komputerze

    ok. 1 min
    Polecenie z arkusza

    Zainstaluj na komputerze program Wireshark. Plik instalacyjny znajduje się w katalogu DOKUMENTACJA na pulpicie konta ADMIN.

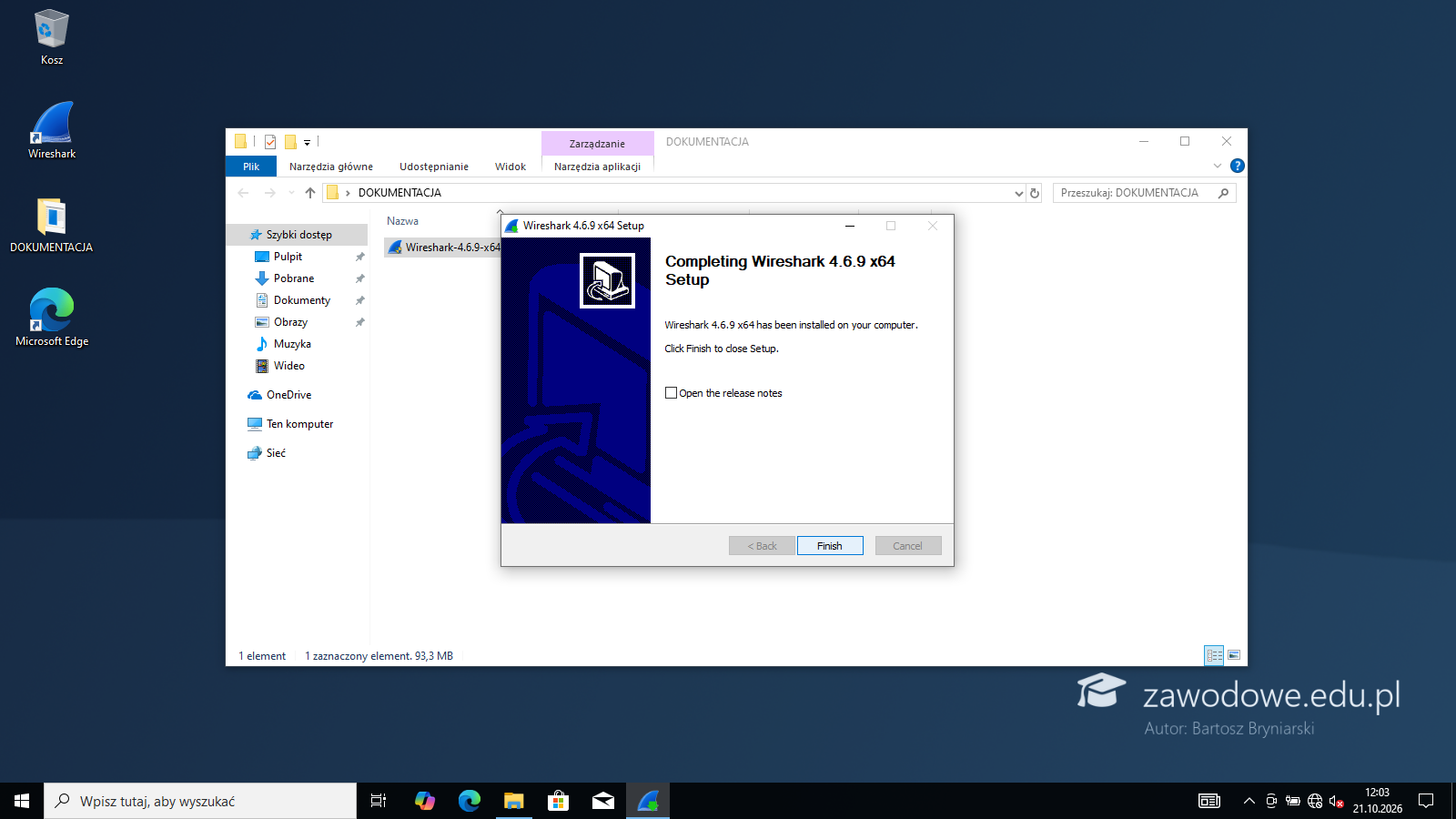

    Ostatni ekran: „Wireshark 4.6.9 x64 has been installed on your computer”, Finish. Na pulpicie pojawia się skrót (jeśli zaznaczono go w kreatorze) - program jest dostępny dla wszystkich kont, także dla Gabinet.

    Podgląd strony po tym kroku
    Podgląd strony po kroku 32

  33. Etap 8: Konto Gabinet - testy i zrzuty ekranu

    Kroki 33-41 · po tym etapie masz 44 z 44 kryteriów (pkt)

    Krok 33: Logowanie na Gabinet i ping do rutera

    ok. 2 min
    Polecenie z arkusza

    Przetestuj połączenie pomiędzy komputerem a ruterem i przełącznikiem, wykorzystując polecenie systemowe. Wykonaj zrzut ekranu z obydwu testów i zapisz je odpowiednio w pliku ruter.jpg i przełącznik.jpg na pulpicie konta Gabinet.

    Pliki mają leżeć na pulpicie konta Gabinet, więc najprościej wylogować się z ADMIN i zalogować na Gabinet (hasło Egzamin123). Wiersz polecenia: Win+R, cmd, Enter, potem ping 192.168.10.1 - cztery odpowiedzi i 0% strat oznaczają działające połączenie z ruterem.

    Typowe błędy

    Brak odpowiedzi - zwykle przewód w porcie WAN zamiast LAN albo karta LAN1 bez adresu z DHCP (sprawdź ipconfig).

    Podgląd strony po tym kroku
    Podgląd strony po kroku 33

  34. Krok 34: Zrzut ruter.jpg

    Kryteria:

    R.4.2 Na pulpicie konta Gabinet zapisano plik ruter.jpg zawierający zrzut ekranu z wykonania testu połączenia komputera z ruterem dowolnym poleceniem systemowym

    ok. 2 min
    Polecenie z arkusza

    Przetestuj połączenie pomiędzy komputerem a ruterem i przełącznikiem, wykorzystując polecenie systemowe. Wykonaj zrzut ekranu z obydwu testów i zapisz je odpowiednio w pliku ruter.jpg i przełącznik.jpg na pulpicie konta Gabinet.

    Klawisz Print Screen kopiuje ekran do schowka. Paint (Win+R, mspaint), Ctrl+V, Ctrl+S. W oknie zapisu: typ JPEG (pole „Zapisz jako typ”), nazwa z pełną ścieżką C:\Users\Gabinet\Desktop\ruter albo folder Pulpit i nazwa ruter - Paint dopisze .jpg. Zapisz i zamknij Painta.

    Typowe błędy

    Zapis jako PNG (domyślny typ w Paincie) - plik ruter.png nie spełnia warunku z arkusza.

    Podgląd strony po tym kroku
    Podgląd strony po kroku 34

  35. Krok 35: Ping do przełącznika

    ok. 1 min
    Polecenie z arkusza

    Przetestuj połączenie pomiędzy komputerem a ruterem i przełącznikiem, wykorzystując polecenie systemowe. Wykonaj zrzut ekranu z obydwu testów i zapisz je odpowiednio w pliku ruter.jpg i przełącznik.jpg na pulpicie konta Gabinet.

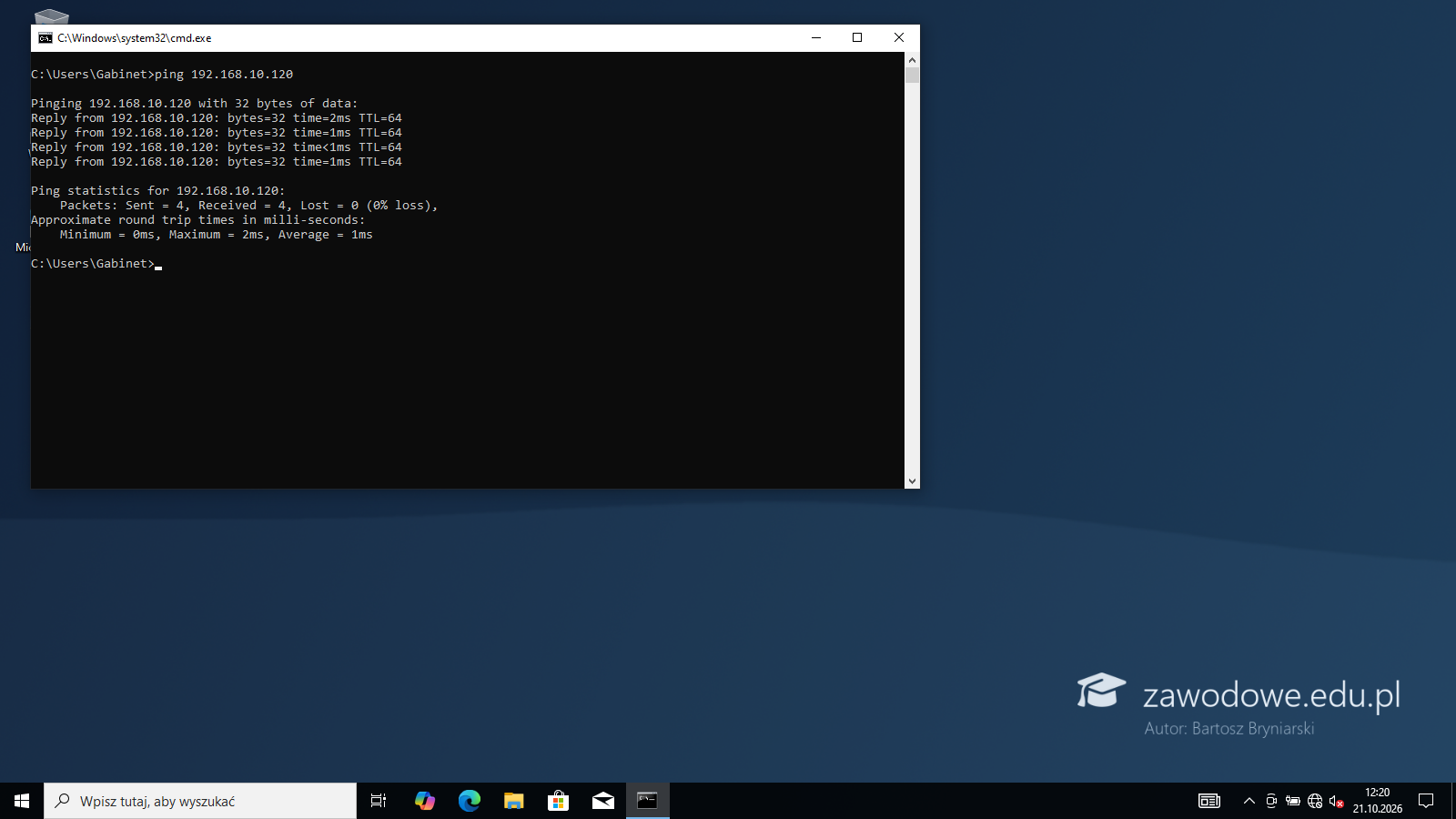

    W tym samym wierszu polecenia cls (czyści ekran, żeby zrzut pokazywał jeden test) i ping 192.168.10.120 - odpowiada przełącznik.

    Podgląd strony po tym kroku
    Podgląd strony po kroku 35

  36. Krok 36: Zrzut przełącznik.jpg

    Kryteria:

    R.4.4 Na pulpicie konta Gabinet zapisano plik przełącznik.jpg zawierający zrzut ekranu z wykonania testu połączenia komputera z przełącznikiem dowolnym poleceniem systemowym

    ok. 2 min
    Polecenie z arkusza

    Przetestuj połączenie pomiędzy komputerem a ruterem i przełącznikiem, wykorzystując polecenie systemowe. Wykonaj zrzut ekranu z obydwu testów i zapisz je odpowiednio w pliku ruter.jpg i przełącznik.jpg na pulpicie konta Gabinet.

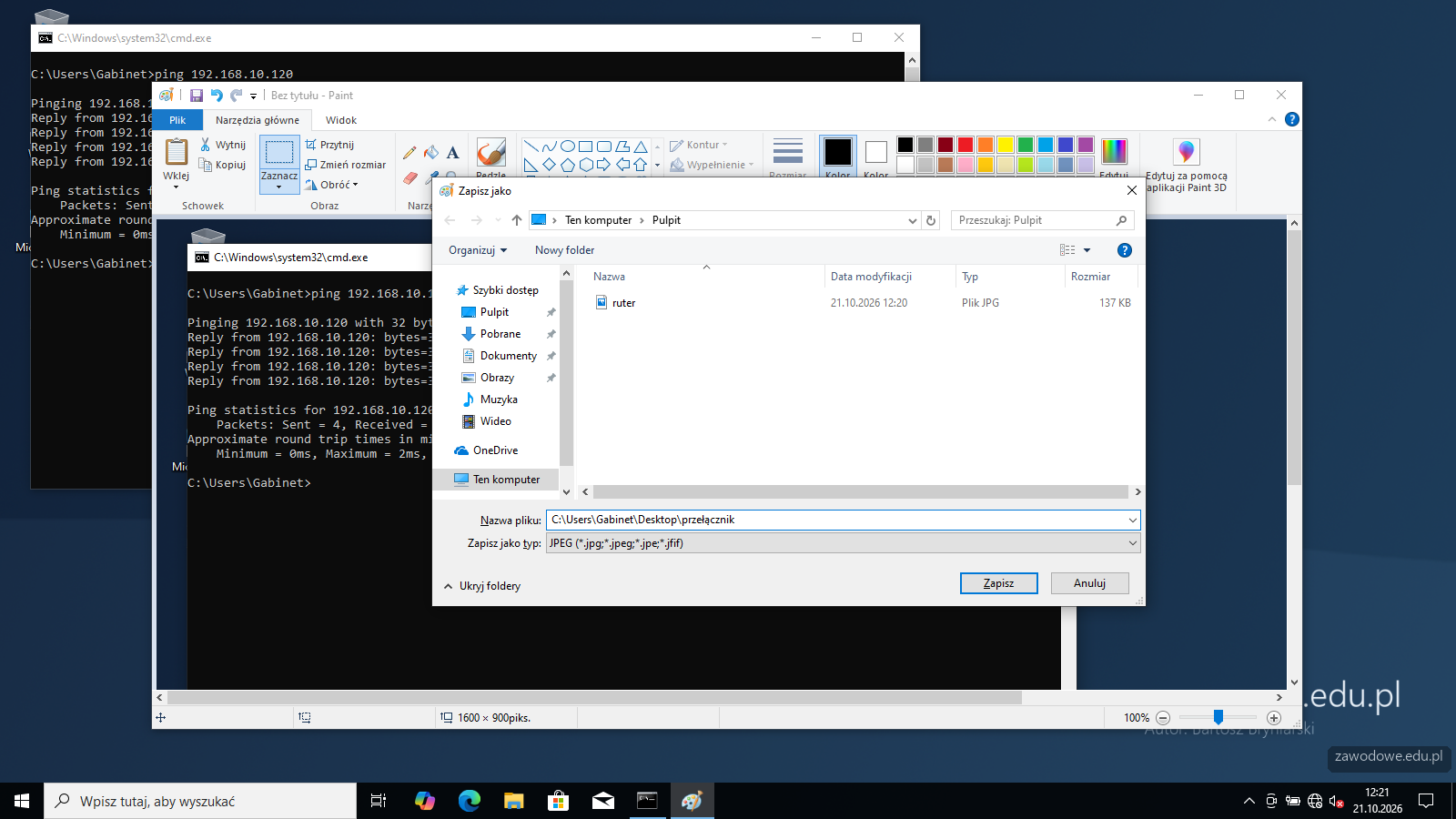

    Tak samo: Print Screen, Paint, Ctrl+V, Ctrl+S, typ JPEG, nazwa przełącznik - z polską literą „ł”, jak w arkuszu.

    Typowe błędy

    Nazwa przelacznik.jpg bez „ł” - egzaminator szuka pliku o nazwie z arkusza.

    Podgląd strony po tym kroku
    Podgląd strony po kroku 36

  37. Krok 37: ipconfig: adres 192.168.10.105

    ok. 1 min
    Polecenie z arkusza

    Wykonaj zrzut ekranu polecenia ipconfig potwierdzającego otrzymanie zarezerwowanego adresu i zapisz w pliku ipconfig.jpg na pulpicie konta Gabinet.

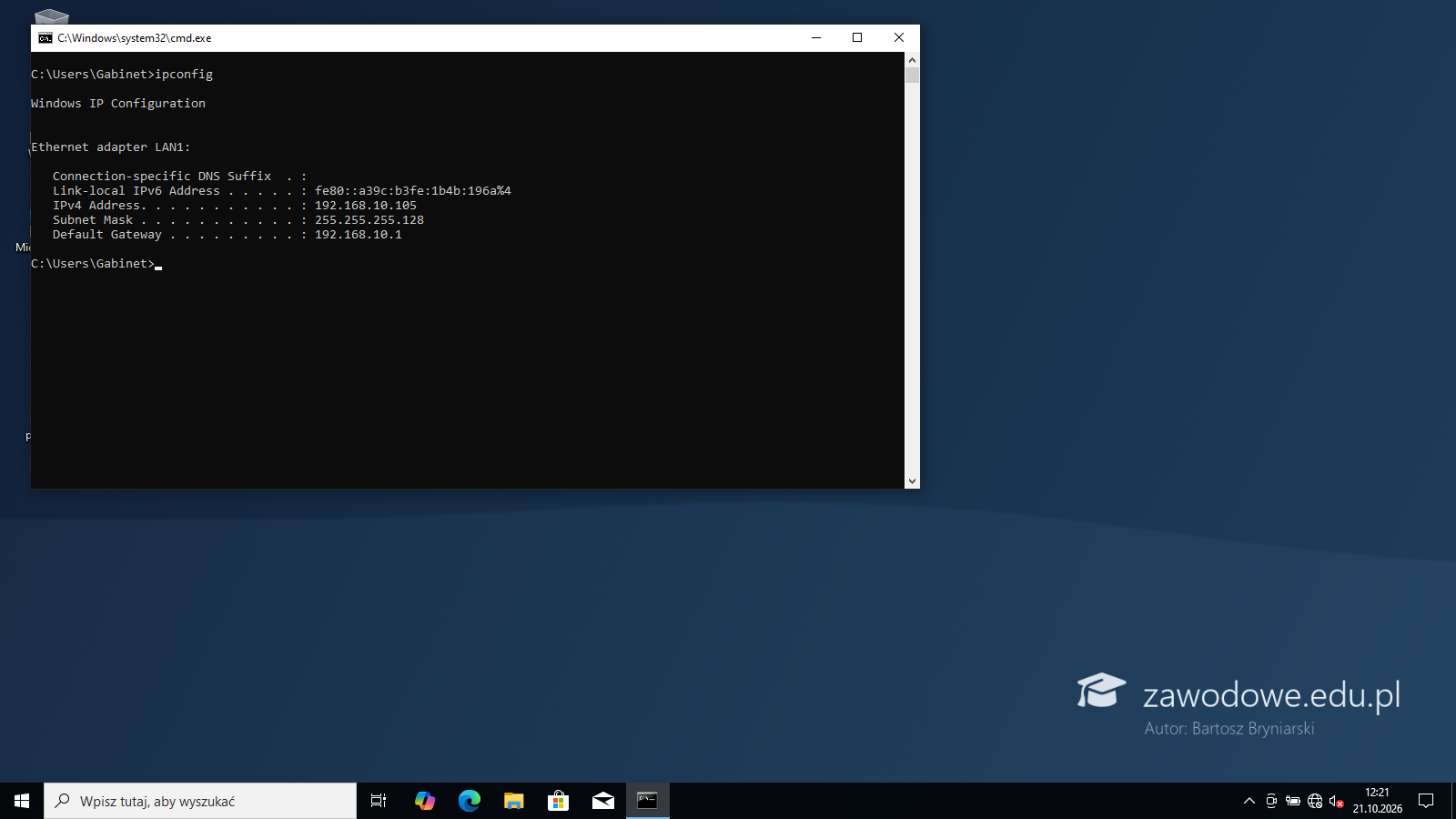

    cls, potem ipconfig. Pod „Ethernet adapter LAN1” widać IPv4 Address 192.168.10.105, maskę 255.255.255.128 i bramę 192.168.10.1 - to potwierdza nazwę połączenia, rezerwację na ruterze i adres z DHCP naraz.

    Typowe błędy

    Adres z puli (np. 192.168.10.101) - rezerwacja nie zadziałała albo komputer nie odnowił dzierżawy (ipconfig /renew).

    Podgląd strony po tym kroku
    Podgląd strony po kroku 37

  38. Krok 38: Zrzut ipconfig.jpg

    Kryteria:

    R.4.5 Na pulpicie konta Gabinet zapisano plik ipconfig.jpg zawierający zrzut ekranu z wykonanego polecenia ipconfig potwierdzającego otrzymanie zarezerwowanego adresu dla interfejsu LAN1

    ok. 2 min
    Polecenie z arkusza

    Wykonaj zrzut ekranu polecenia ipconfig potwierdzającego otrzymanie zarezerwowanego adresu i zapisz w pliku ipconfig.jpg na pulpicie konta Gabinet.

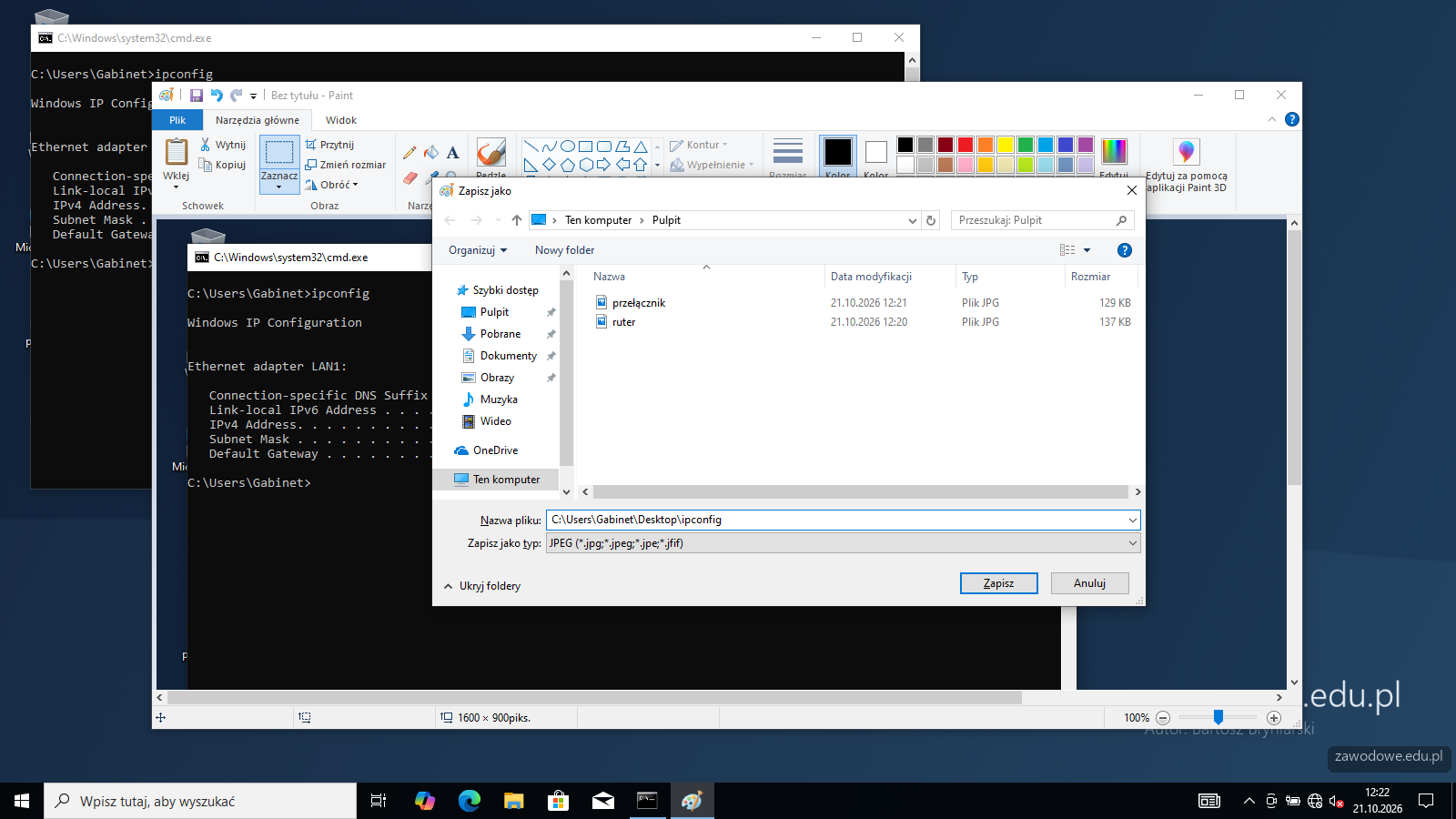

    Print Screen, Paint, Ctrl+V, Ctrl+S, typ JPEG, nazwa ipconfig, Zapisz. Na pulpicie konta Gabinet są teraz ruter.jpg, przełącznik.jpg i ipconfig.jpg.

    Podgląd strony po tym kroku
    Podgląd strony po kroku 38

  39. Krok 39: Wireshark - przechwytywanie na LAN1

    ok. 2 min
    Polecenie z arkusza

    Wykonaj zrzut ekranu potwierdzający przechwyconą komunikację komputera z dowolnym urządzeniem sieciowym i zapisz go do pliku o nazwie wireshark.jpg na pulpicie konta Gabinet.

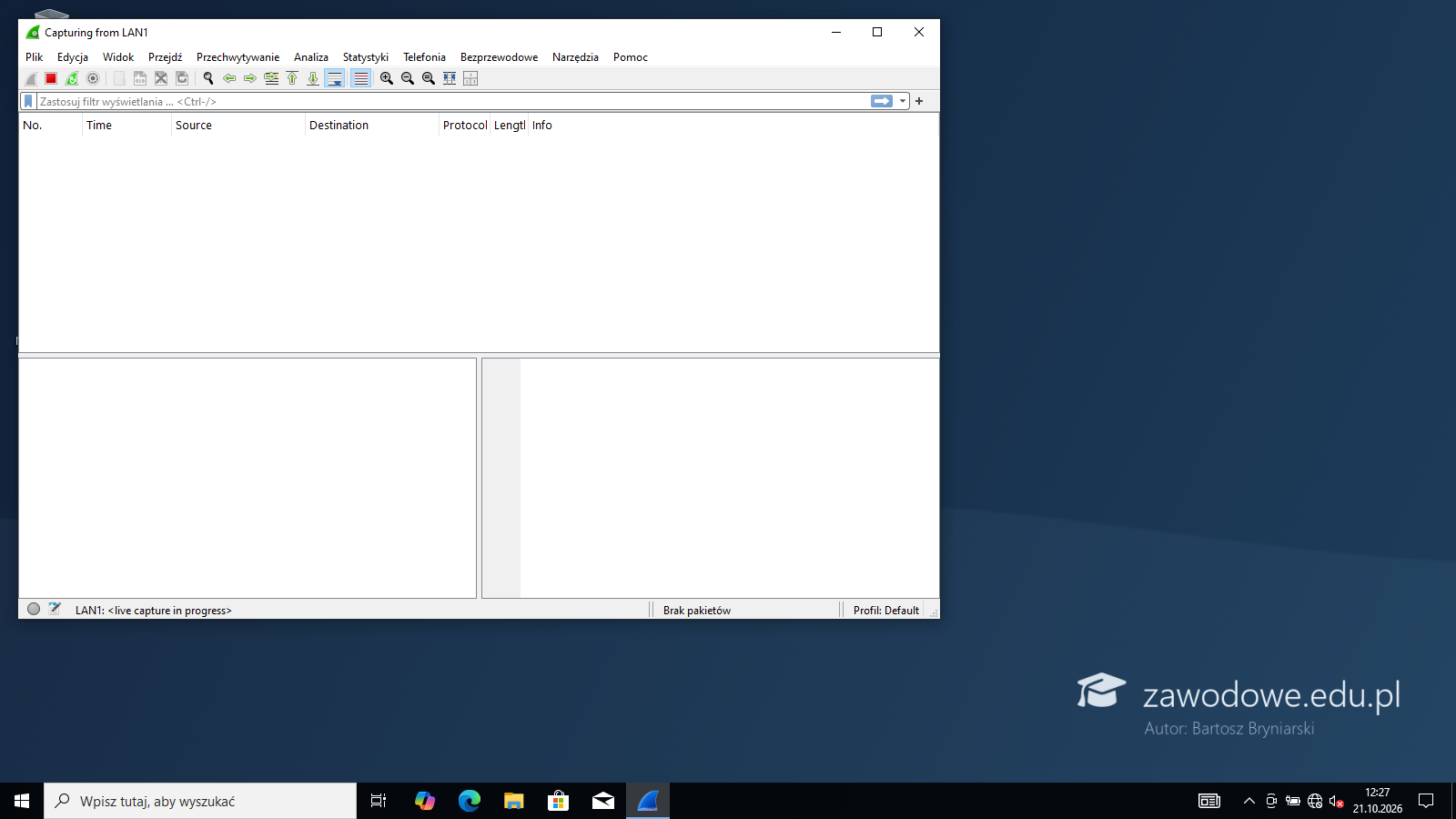

    Na koncie Gabinet: Wireshark z menu Start albo ze skrótu. Na ekranie startowym jest lista interfejsów - dwuklik na LAN1 zaczyna przechwytywanie (tytuł okna zmienia się na „Capturing from LAN1”).

    Typowe błędy

    Przechwytywanie na „Adapter for loopback traffic capture” - widać tylko ruch wewnątrz komputera, bez urządzeń sieciowych.

    Podgląd strony po tym kroku
    Podgląd strony po kroku 39

  40. Krok 40: Ruch do rutera i filtr icmp

    ok. 2 min
    Polecenie z arkusza

    Wykonaj zrzut ekranu potwierdzający przechwyconą komunikację komputera z dowolnym urządzeniem sieciowym i zapisz go do pliku o nazwie wireshark.jpg na pulpicie konta Gabinet.

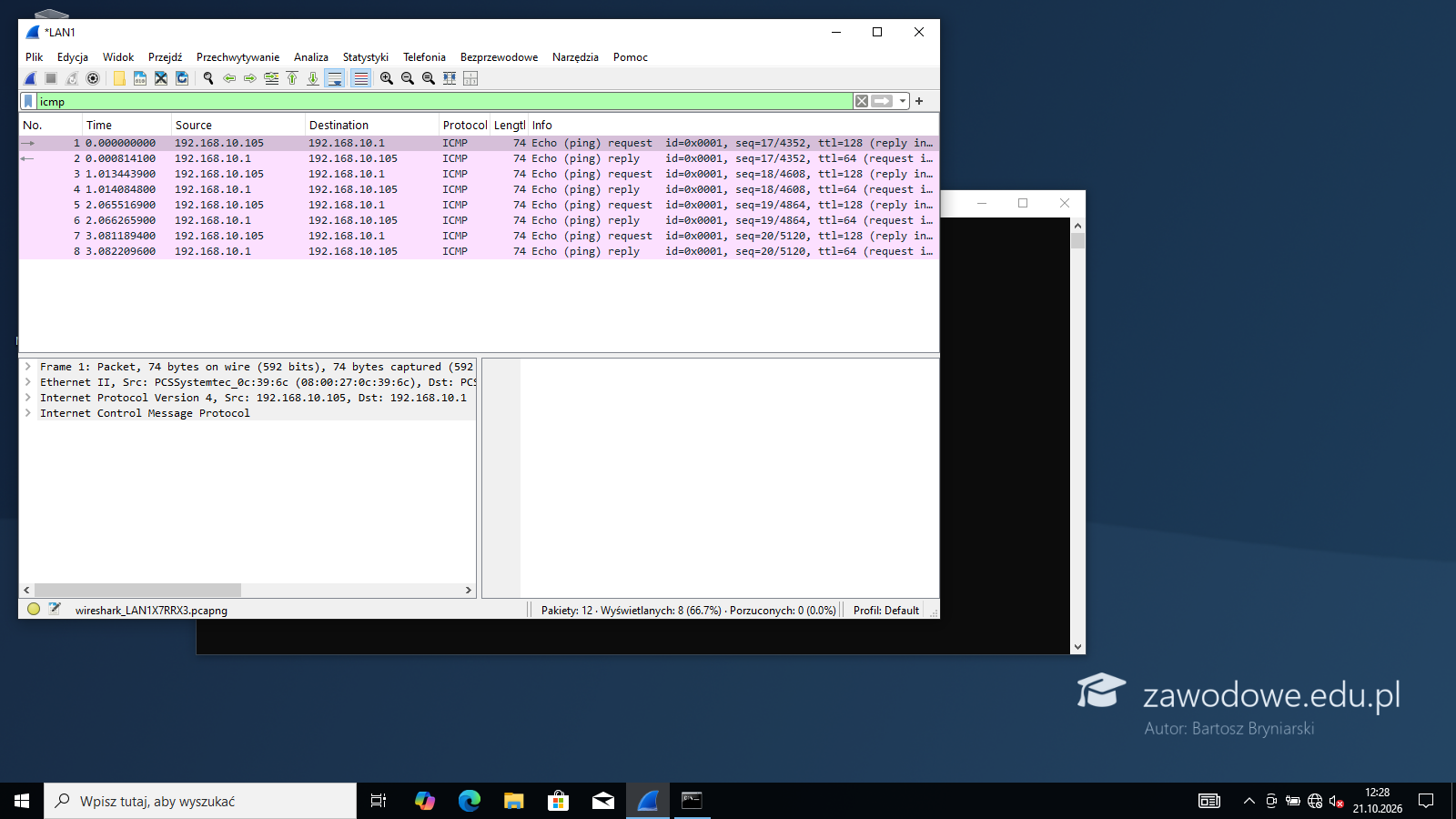

    Żeby na liście była komunikacja z urządzeniem sieciowym, w wierszu polecenia wykonuje się ping 192.168.10.1. Potem w Wiresharku w polu filtra wyświetlania wpisuje się icmp i Enter, a przechwytywanie zatrzymuje Ctrl+E. Lista pokazuje pary Echo (ping) request z 192.168.10.105 do 192.168.10.1 i reply z powrotem - to jest komunikacja komputera z ruterem.

    Podgląd strony po tym kroku
    Podgląd strony po kroku 40

  41. Krok 41: Zrzut wireshark.jpg

    Kryteria:

    R.6.2 Zapisano na pulpicie konta Gabinet zrzut ekranu z przechwyconej komunikacji komputera z dowolnym urządzeniem sieciowym do pliku graficznego o nazwie wireshark.jpg

    ok. 2 min
    Polecenie z arkusza

    Wykonaj zrzut ekranu potwierdzający przechwyconą komunikację komputera z dowolnym urządzeniem sieciowym i zapisz go do pliku o nazwie wireshark.jpg na pulpicie konta Gabinet.

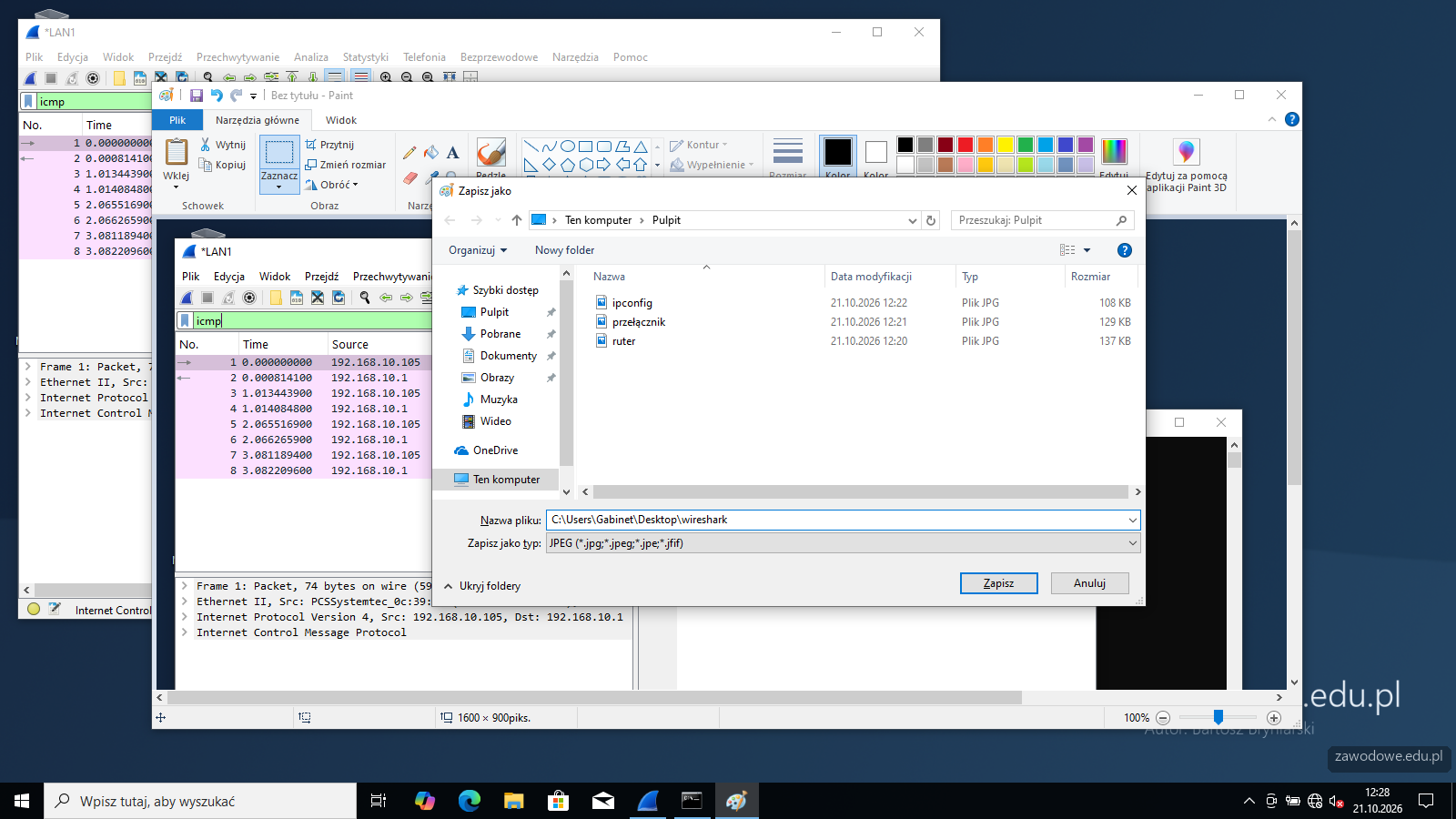

    Print Screen przy oknie Wiresharka z listą pakietów, Paint, Ctrl+V, Ctrl+S, typ JPEG, nazwa wireshark, Zapisz. Komputer, ruter i przełącznik zostają włączone, a arkusz i wydruki na stanowisku.

    Typowe błędy

    Zrzut pustej listy (przechwytywanie bez żadnego ruchu) - nie potwierdza komunikacji z urządzeniem sieciowym.

    Podgląd strony po tym kroku
    Podgląd strony po kroku 41

Podgląd

To jedno z możliwych rozwiązań. Egzaminator ocenia spełnienie kryteriów z klucza odpowiedzi, a nie zgodność z tym rozwiązaniem - inna, poprawna droga też daje punkty.

Autor rozwiązania: . Licencja CC BY-NC 4.0 - kopiowanie i przeróbki do celów niekomercyjnych, z podaniem autora i źródła (link do tej strony) (zasady wykorzystania). Treść arkusza i klucza oceniania pochodzi z CKE.
