Na podstawie przedstawionych w tabeli danych katalogowych wskaż zasilacz, którego należy użyć do zasilania akcesoriów napędu bram garażowych.

Dane katalogowe napędu bram garażowych
Napięcie zasilania (V ~/Hz)230/50
Napięcie zasilania akcesoriów (V DC)24
Maks. obciążenie akcesoriów [mA]200
Układ logicznyAutomatyczny/półautomatyczny
Wyprowadzenie płytyOtwieranie/stop/zabezpieczenia/układ kontrolny/ lampka błyskowa 24 V DC
Czas świecenia lampy oświetleniowej2 min


Zasilacz1234
Napięcie wejściowe110 ÷ 230 V AC,
50 ÷ 60 Hz		110 ÷ 230 V AC,
50 ÷ 60 Hz		230 V AC,
50 Hz		230 V AC,
50 Hz
Napięcie wyjściowe13,8 V DC12 V DC24 V AC24 V DC
Maksymalny prąd wyjściowy0,25 A2 A0,5 A0,3 A

A. 2
B. 3
C. 4
D. 1
Montaż, uruchamianie i obsług…

Na podstawie fragmentu dokumentacji przekaźnika wskaż zaciski, do których należy podłączyć napięcie zasilania 24 V DC.

Ilustracja do pytania 5
A. Do zacisku 1 podłączyć „+”, a do zacisku 3 „-”
B. Do zacisku 3 podłączyć „+”, a do zacisku 4 „-”
C. Do zacisku 3 podłączyć „-”, a do zacisku 4 „+”
D. Do zacisku 1 podłączyć „-”, a do zacisku 3 „+”
Montaż, uruchamianie i obsług…

Do wykrycia nieciągłości okablowania w komunikacyjnej sieci przemysłowej stosuje się

A. miernik parametrów instalacji.
B. wykrywacz przewodów.
C. kamerę termowizyjną.
D. tester przewodów.
Montaż, uruchamianie i obsług…

Na podstawie fragmentu dokumentacji przekaźnika wskaż zaciski, do których należy podłączyć napięcie zasilania 24 V DC.

Ilustracja do pytania 7
A. Do zacisku 1 podłączyć „+”, a do zacisku 3 „-”
B. Do zacisku 3 podłączyć „+”, a do zacisku 4 „-”
C. Do zacisku 3 podłączyć „-”, a do zacisku 4 „+”
D. Do zacisku 1 podłączyć „-”, a do zacisku 3 „+”
Montaż, uruchamianie i obsług…

W celu wykonania połączenia między zasilaczem a sterownikiem punktów oznaczonych jako PE należy zastosować przewód którego izolacja ma kolor

A. żółto-zielony.
B. czerwony.
C. niebieski.
D. niebiesko-zielony.
Montaż, uruchamianie i obsług…

Którego z wymienionych przyrządów pomiarowych należy użyć w celu oceny jakości istniejących połączeń elektrycznych w układzie automatyki?

A. woltomierza.
B. watomierza.
C. megaomomierza.
D. omomierza.
Montaż, uruchamianie i obsług…

Podczas montażu został nacięty przewód zasilający 3-fazowy silnik hydroforu. Uszkodzeniu uległy izolacja zewnętrzna oraz izolacja żyły N niepodłączonej do silnika. Które zdanie poprawnie określa możliwość użytkowania tak uszkodzonej instalacji?

Ilustracja do pytania 11
A. Mimo tego uszkodzenia instalacja może być normalnie eksploatowana.
B. Można tę instalację eksploatować pod warunkiem, że nie ma wycieku wody z hydroforu.
C. Eksploatacja tej instalacji jest możliwa, ale przy uszkodzonym przewodzie trzeba umieścić tabliczkę ostrzegawczą.
D. Ta instalacja nie może być eksploatowana.
Montaż, uruchamianie i obsług…

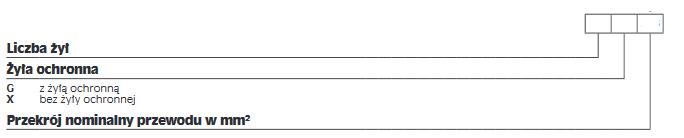

W systemie automatyki wszystkie połączenia wykonano przewodem oznaczonym jako 15G0,75. Oznacza to, że jest to przewód

Ilustracja do pytania 14
A. 15 żyłowy, z żyłą ochronną, przekrój 0,5 mm<sup>2</sup>
B. 15 żyłowy, bez żyły ochronnej, przekrój 0,5 mm<sup>2</sup>
C. 15 żyłowy, bez żyły ochronnej, przekrój 0,75 mm<sup>2</sup>
D. 15 żyłowy, z żyłą ochronną, przekrój 0,75 mm<sup>2</sup>
Montaż, uruchamianie i obsług…

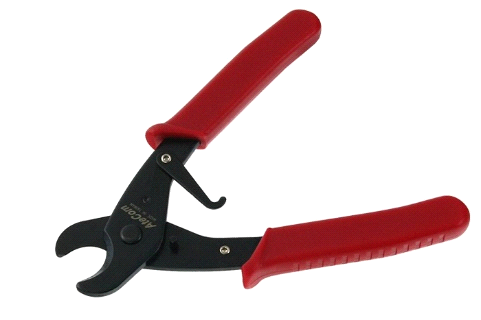

Przedstawione na rysunku narzędzie służy do

Ilustracja do pytania 17
A. oznaczania przewodów.
B. ściągania izolacji kabli koncentrycznych.
C. zaciskania tulejek .
D. obcinania przewodów koncentrycznych.

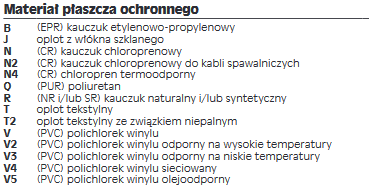

Montaż, uruchamianie i obsług…

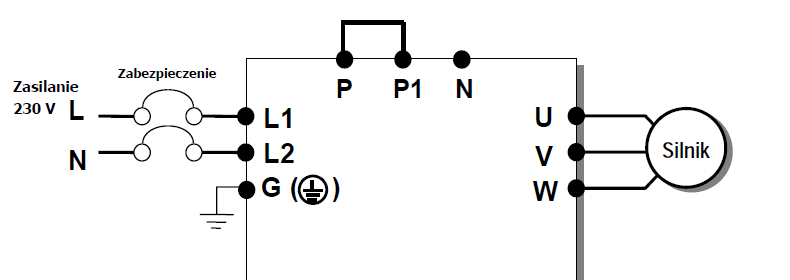

Połączenie zacisku L2 przemiennika częstotliwości ze źródłem zasilania należy wykonać przewodem w izolacji o kolorze

Ilustracja do pytania 20
A. czerwonym.
B. niebieskim.
C. białym.
D. brązowym.
Montaż, uruchamianie i obsług…

Przed montażem sprawdzono parametry elektryczne przewodu. Z jednej strony został on podłączony jak na przedstawionej ilustracji, a z drugiej żyły pozostały niepodłączone. Którego parametru dotyczył wykonany w ten sposób pomiar?

Ilustracja do pytania 21
A. Rezystancji żył L1, L2, L3.
B. Rezystancji izolacji między przewodami L1 i L2 i L3.
C. Rezystancji izolacji między przewodami L1, L2, L3 a przewodem PEN.
D. Sumy rezystancji żył L1, L2, L3 oraz PEN.
Montaż, uruchamianie i obsług…

Do mocowania elementów przy wykorzystaniu wkrętów o wyglądzie przedstawionym na ilustracji trzeba użyć

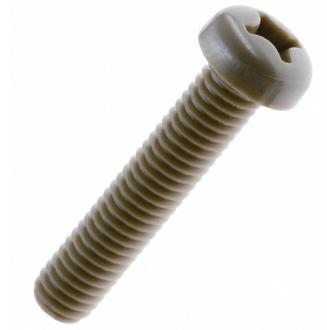

Ilustracja do pytania 22
A. wkrętaków krzyżowych.
B. kluczy imbusowych.
C. wkrętaków płaskich.
D. kluczy oczkowych.
Montaż, uruchamianie i obsług…

Do wykrycia nieciągłości okablowania w komunikacyjnej sieci przemysłowej stosowany jest

A. kamera termowizyjna.
B. tester przewodów.
C. wykrywacz przewodów.
D. miernik parametrów instalacji.
Montaż, uruchamianie i obsług…

Aby sprawdzić ciągłość połączeń elektrycznych, należy podłączyć przewody pomiarowe do zacisków

Ilustracja do pytania 24

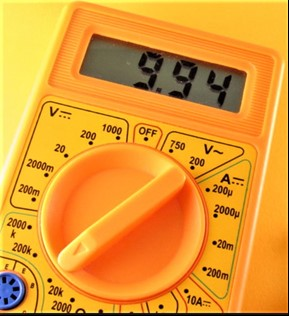

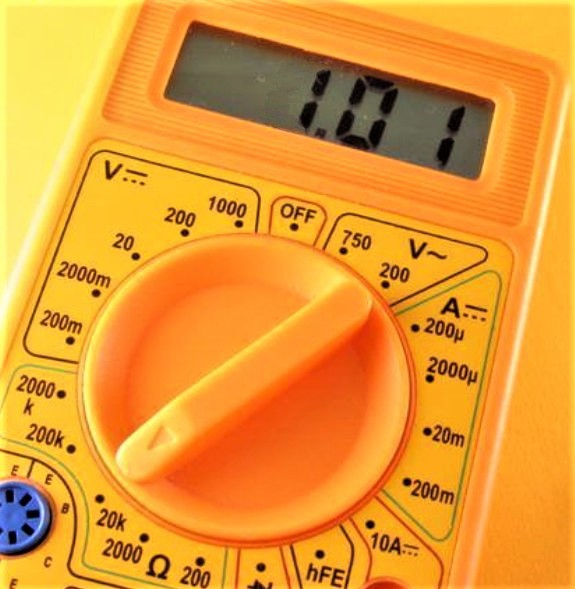

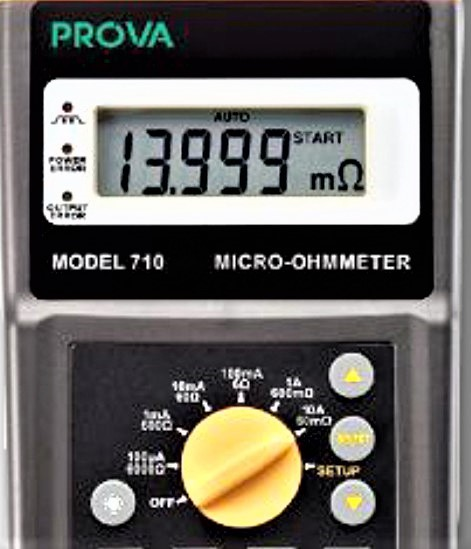

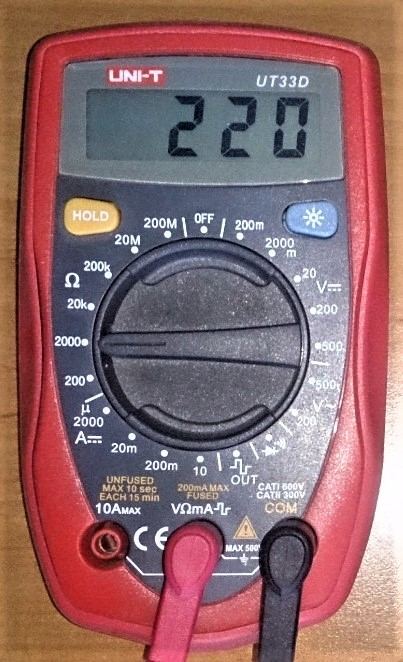

A. VΩ i COM i ustawić pokrętło w pozycji Ω
B. VΩ i COM i ustawić pokrętło w pozycji V
C. mA i COM i ustawić pokrętło w pozycji A
D. 10A i COM i ustawić pokrętło w pozycji Ω
Montaż, uruchamianie i obsług…

Które ze stwierdzeń dotyczących prowadzenia przewodów sygnałowych w układach sterowania napędami nie jest poprawne?

A. Przewody sygnałowe należy prowadzić w korytach lub rurach z PVC w celu poprawy skuteczności ekranowania.
B. Przewody sygnałowe należy prowadzić w odległości minimum 20 cm od przewodów zasilających.
C. Końcówki nieużywanych żył przewodów sygnałowych w szafie należy połączyć ze sobą i uziemić.
D. Wszystkie krzyżowania przewodów sygnałowych z innymi rodzajami przewodów należy wykonać pod kątem prostym.
Montaż, uruchamianie i obsług…

W jakiej kolejności powinno się wykonać czynności związane z wymianą termostatu w zbiorniku ciepłej wody?

  1. Odłączyć zasilanie.
  2. Odłączyć przewody od termostatu.
  3. Zdemontować termostat uszkodzony.
  4. Zamontować nowy termostat.
  5. Dołączyć przewody do termostatu.
  6. Załączyć zasilanie.
  1. Odłączyć przewody od termostatu.
  2. Odłączyć zasilanie.
  3. Zdemontować termostat uszkodzony.
  4. Zamontować nowy termostat.
  5. Dołączyć przewody do termostatu.
  6. Załączyć zasilanie.
Lista 1.Lista 2.
  1. Odłączyć zasilanie.
  2. Odłączyć przewody od termostatu.
  3. Zdemontować termostat uszkodzony.
  4. Zamontować nowy termostat.
  5. Załączyć zasilanie.
  6. Dołączyć przewody do termostatu.
  1. Odłączyć zasilanie.
  2. Zdemontować termostat uszkodzony.
  3. Zamontować nowy termostat.
  4. Dołączyć przewody do termostatu.
  5. Odłączyć przewody od termostatu.
  6. Załączyć zasilanie.
Lista 3.Lista 4.

A. Według listy 1.
B. Według listy 3.
C. Według listy 2.
D. Według listy 4.

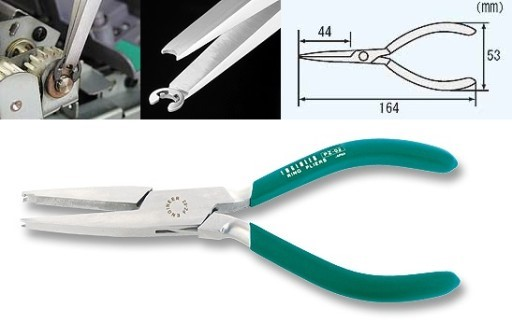

ELM.01 Pytanie 69
Kategorie: Sterowniki PLC Okablowanie i złącza
Montaż, uruchamianie i obsług…

Dobierz narzędzie do montażu / demontażu przewodów podłączonych do sterownika, którego fragment przedstawiono na zdjęciu?

Ilustracja do pytania 29
A. Klucz nasadowy.
B. Wkrętak krzyżowy.
C. Wkrętak płaski.
D. Klucz imbusowy.
Montaż, uruchamianie i obsług…

W celu wykonania połączeń wysokonapięciowych przewodem z jednodrutowymi żyłami miedzianymi w izolacji z polwinitu należy wybrać przewód oznaczony jako

Ilustracja do pytania 31
A. DS-w
B. DG-w
C. LY-w
D. DY-w
ELM.01 Pytanie 72
Kategorie: Sterowniki PLC Okablowanie i złącza
Montaż, uruchamianie i obsług…

Do zamontowania na szynie DIN przedstawionego na rysunku sterownika wystarczy użyć

Ilustracja do pytania 32
A. wkrętaka płaskiego.
B. nitownicy.
C. młotka.
D. klucza nasadowego.
