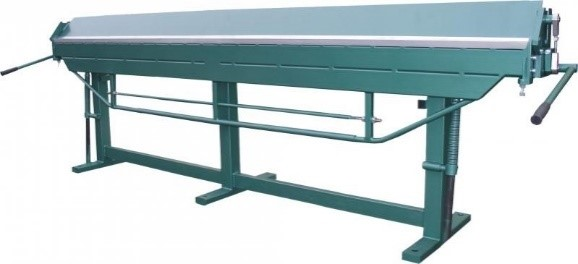

MEC.01Pytanie 1
Wykonywanie i naprawa wyrobów…
Kategorie: Narzędzia i maszyny Obróbka plastyczna

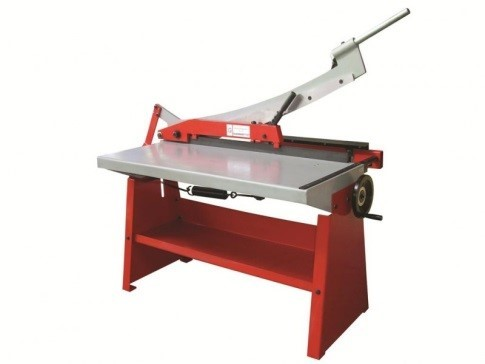

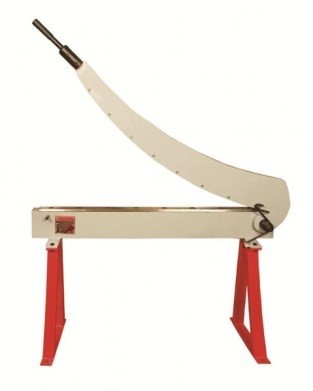

Na którym rysunku przedstawiono krawędziarkę?
Rysunek 2
Rysunek 4
Rysunek 1
Rysunek 3
Lista pytań egzaminacyjnych
Część praktyczna egzaminu

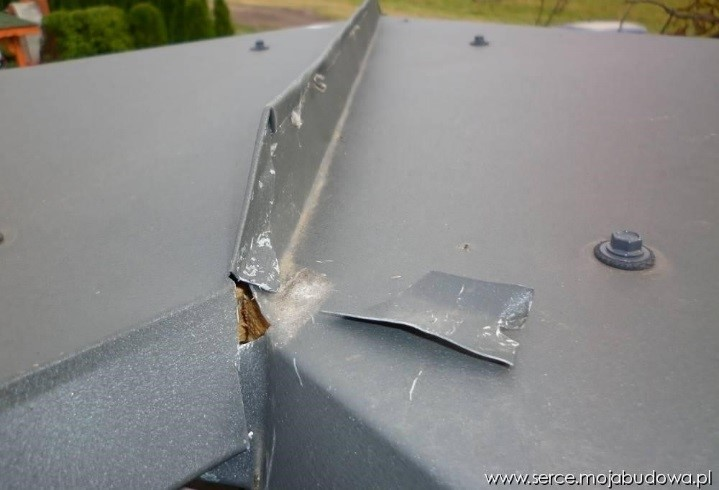

MEC.01Pytanie 2
Wykonywanie i naprawa wyrobów…
Kategorie: Narzędzia i maszyny Obróbka plastyczna

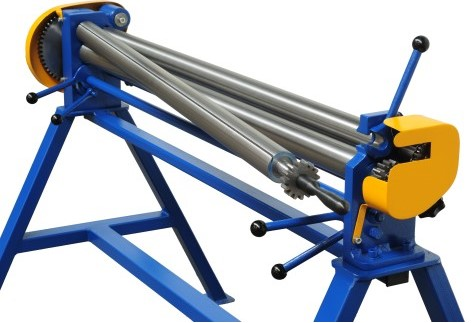

Na rysunku znajduje się maszyna blacharska stosowana do
A. spęczania blachy.
B. zaginania blachy.
C. cięcia blachy.
D. prostowania blachy.
MEC.01Pytanie 3
Wykonywanie i naprawa wyrobów…
Kategorie: Materiały i połączenia Montaż i naprawa
Które z wymienionych materiałów stosuje się do łączenia blach falistych z podłożem drewnianym?
A. Gwoździe budowlane.
B. Wkręty farmerskie.
C. Łapki.
D. Żabki.

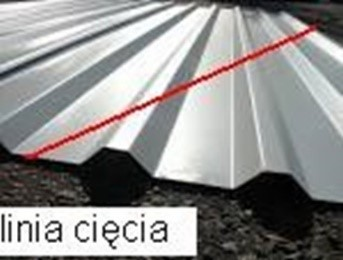

MEC.01Pytanie 4
Wykonywanie i naprawa wyrobów…
Kategorie: Materiały i połączenia Zabezpieczenia antykorozyjne
Częściowo skorodowane uchwyty rynnowe wykonane z płaskownika ocynkowanego należy zabezpieczyć przed dalszym utlenianiem powłoki poprzez
A. pomalowanie farbą cynkową.
B. naniesienie warstwy chromu.
C. pomalowanie farbą nawierzchniową.
D. naniesienie warstwy kleju.

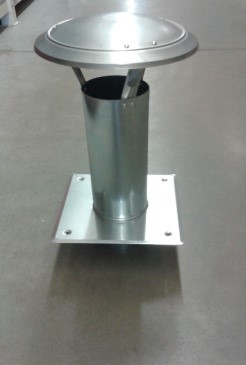

MEC.01Pytanie 5
Wykonywanie i naprawa wyrobów…
Kategorie: Narzędzia i maszyny Obróbka plastyczna
Na rysunku przedstawiono operację
A. wgłębiania.
B. żłobienia.
C. fałdowania.
D. zwijania.
MEC.01Pytanie 6
Wykonywanie i naprawa wyrobów…
Kategorie: Narzędzia i maszyny Obróbka plastyczna
W której technice obróbki ręcznej blach stosuje się narzędzie skrawające przedstawione na rysunku?
A. Fazowania.
B. Pogłębiania.
C. Frezowania.
D. Wiercenia.
MEC.01Pytanie 7
Wykonywanie i naprawa wyrobów…
Kategorie: Materiały i połączenia Pomiary i trasowanie
Przyrząd przedstawiony na rysunku jest stosowany do pomiaru
A. grubości blachy.
B. grubości powłok blachy.
C. chropowatości.
D. płaskości powierzchni.

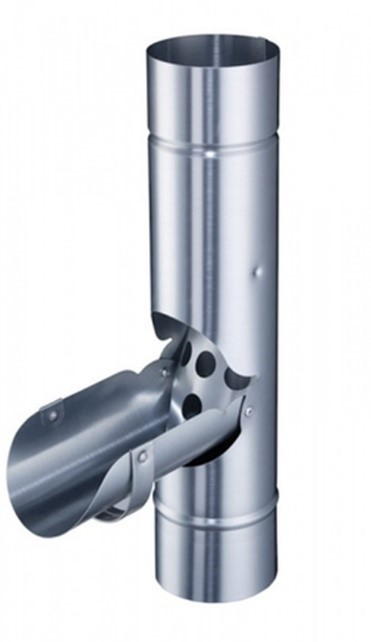

MEC.01Pytanie 8
Wykonywanie i naprawa wyrobów…
Kategorie: Materiały i połączenia Montaż i naprawa
Spawanie metodą TIG należy wykonać w osłonie
A. tlenu.
B. propanu.
C. argonu lub helu.
D. dwutlenku węgla.
MEC.01Pytanie 9
Wykonywanie i naprawa wyrobów…
Kategorie: Materiały i połączenia Montaż i naprawa

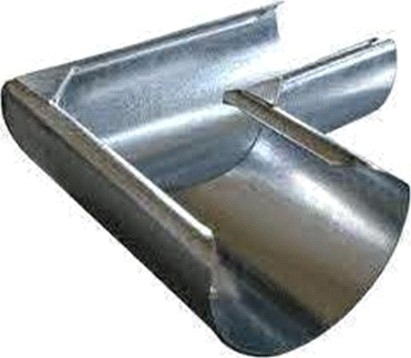

Ocena jakości połączenia lutowanych elementów blaszanych narożnika rynny przedstawionego na rysunku powinna polegać przede wszystkim na sprawdzeniu
A. szczelności połączeń pod ciśnieniem.
B. wielkości zakładu łączonych blach.
C. wytrzymałości lutu połączonych elementów.
D. stopnia wypełnienia szczeliny lutem.
MEC.01Pytanie 10
Wykonywanie i naprawa wyrobów…
Kategorie: Materiały i połączenia Montaż i naprawa
Który z wymienionych materiałów stosuje się do czyszczenia nalotu, gromadzącego się podczas lutowania na grocie lutownicy przedstawionej na rysunku?
A. Stearynę.
B. Salmiak.
C. Boraks.
D. Kalafonię.

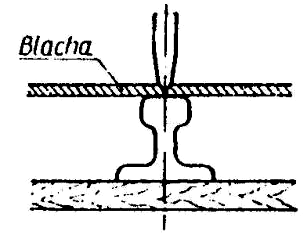

MEC.01Pytanie 11
Wykonywanie i naprawa wyrobów…
Kategorie: Narzędzia i maszyny Pomiary i trasowanie
Jak nazywa się operacja blacharska przedstawiona na rysunku?
A. Trasowanie blachy.
B. Cięcie blachy przecinakiem w imadle.
C. Prostowanie blachy.
D. Cięcie blachy przecinakiem na szynie.

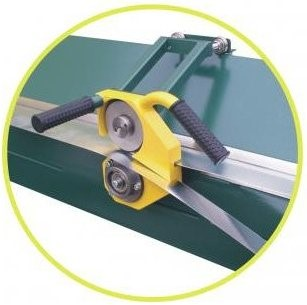

MEC.01Pytanie 12
Wykonywanie i naprawa wyrobów…
Kategorie: Materiały i połączenia Montaż i naprawa
Zaplanujano wykonanie kotła z grubej blachy ze stali ocynkowanej. Aby uzyskać szczelne i wytrzymałe na rozciąganie i ścinanie połączenie dna kotła z jego płaszczem, należy zastosować
A. lutowanie.
B. zgrzewanie.
C. nitowanie.
D. spawanie.
MEC.01Pytanie 13
Wykonywanie i naprawa wyrobów…
Kategorie: Materiały i połączenia Zabezpieczenia antykorozyjne
Wkłady kominowe do przewodów kominowych powinny być wykonane
A. ze stali kwasoodpornej.
B. ze stali konstrukcyjnej.
C. z aluminium.
D. z miedzi.
MEC.01Pytanie 14
Wykonywanie i naprawa wyrobów…
Kategorie: Materiały i połączenia Zabezpieczenia antykorozyjne
Który rodzaj blachy należy zastosować do wykonania komina wentylacyjnego gazowego przedstawionego na rysunku?
A. Stalową ocynkowaną.
B. Miedzianą.
C. Stalową, odporną na korozję.
D. Aluminiową.
MEC.01Pytanie 15
Wykonywanie i naprawa wyrobów…
Kategorie: Materiały i połączenia Montaż i naprawa
Ocena jakości połączenia lutowanych elementów blaszanych narożnika rynny przedstawionego na rysunku powinna polegać przede wszystkim na sprawdzeniu
A. wytrzymałości lutu połączonych elementów.
B. stopnia wypełnienia szczeliny lutem.
C. wielkości zakładu łączonych blach.
D. szczelności połączeń pod ciśnieniem.
MEC.01Pytanie 16
Wykonywanie i naprawa wyrobów…
Kategorie: Obróbka plastyczna Pomiary i trasowanie
Które rozwinięcie powierzchni (bez zakładek) zgodnie z przedstawionym rysunkiem, należy wytrasować na blasze, aby wykonać naczynie walcowe z dnem i otwarte z drugiej strony?
A. Jedno koło i trzy prostokąty.
B. Jedno koło i jeden prostokąt.
C. Dwa koła i jeden prostokąt.
D. Dwa koła i dwa prostokąty.
MEC.01Pytanie 17
Wykonywanie i naprawa wyrobów…
Kategorie: Materiały i połączenia Montaż i naprawa
Która z wymienionych metod polega na łączeniu elementów za pomocą spoiwa o temperaturze topienia niższej od temperatury topienia materiału łączonego?
A. Zgrzewanie.
B. Lutowanie.
C. Spawanie.
D. Klejenie.
MEC.01Pytanie 18
Wykonywanie i naprawa wyrobów…
Kategorie: Materiały i połączenia Montaż i naprawa Pokrycia dachowe i elementy budowlane
Wykonanie pokrycia długiej połaci dachowej z arkuszy blachy cynkowej łączonej na zwoje należy rozpocząć od
A. środka połaci.
B. naroża połaci.
C. kosza połaci.
D. szczytu połaci.
MEC.01Pytanie 19
Wykonywanie i naprawa wyrobów…
Kategorie: Narzędzia i maszyny Pomiary i trasowanie

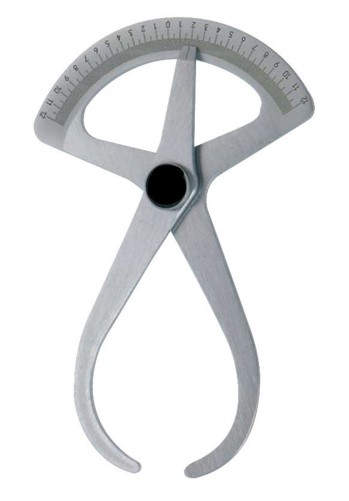

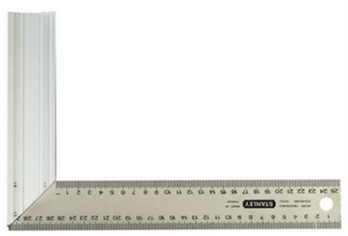

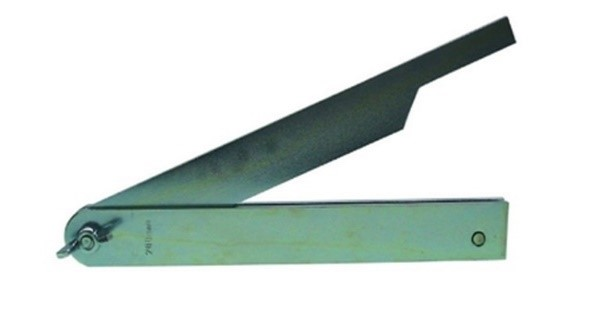

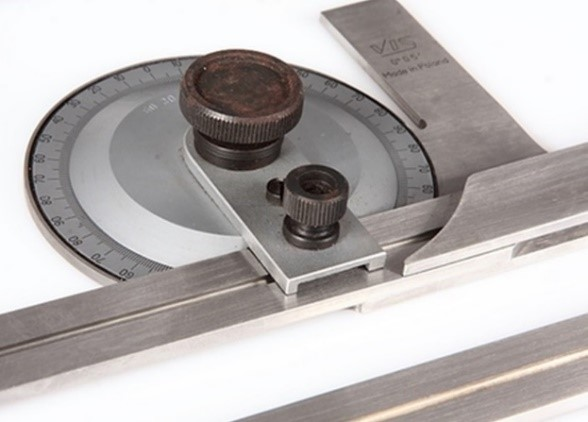

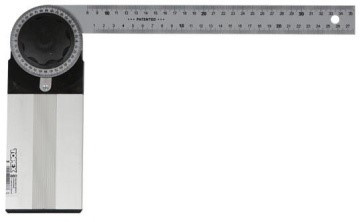

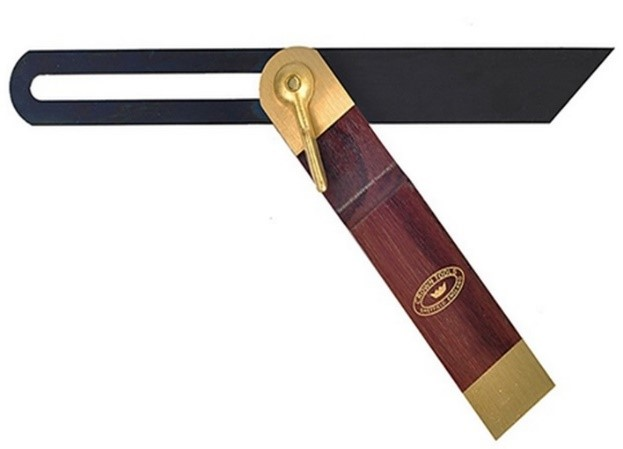

Który z przedstawionych na rysunkach przyrządów pomiarowych można zastosować do pomiaru kąta rozwartego?
Przyrząd 2
Przyrząd 1
Przyrząd 4
Przyrząd 3
MEC.01Pytanie 20
Wykonywanie i naprawa wyrobów…
Kategorie: Narzędzia i maszyny Montaż i naprawa
Którego zestawu narzędzi należy użyć w celu naprawy obróbki przedstawionej na rysunku?
A. Krawędziarki, młotka, szczypiec i zaginarki.
B. Krawędziarki, młotka, szczypiec i żłobiarki.
C. Młotka, nożyc, szczypiec i wyoblarki.
D. Krawędziarki, młotka, nożyc i szczypiec.
MEC.01Pytanie 21
Wykonywanie i naprawa wyrobów…
Kategorie: Pokrycia dachowe i elementy budowlane Zabezpieczenia antykorozyjne
Po wykonaniu pokrycia dachowego z blachy miedzianej, blachę powinno się
A. pozostawić bez zabezpieczenia.
B. odtłuścić i nanieść pędzlem powłokę antykorozyjną.
C. odtłuścić i wykonać malowanie proszkowe.
D. powlec kwasem ortofosforowym.
MEC.01Pytanie 22
Wykonywanie i naprawa wyrobów…
Kategorie: Narzędzia i maszyny Pomiary i trasowanie
Które narzędzie stosuje się do zaznaczenia środka otworu, który ma zostać wywiercony w arkuszu blachy przed nitowaniem?
A. Cyrkiel traserski.
B. Punktak.
C. Szczypce.
D. Pryzmę traserską.
MEC.01Pytanie 23
Wykonywanie i naprawa wyrobów…
Kategorie: Narzędzia i maszyny Obróbka plastyczna

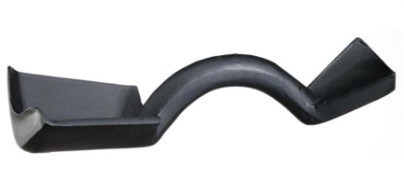

Do czego służy narzędzie przedstawione na rysunku?
A. Zaginania obrzęży rur.
B. Żłobienia obrzęży blachy.
C. Rozciągania obrzęży rur.
D. Zaginania obrzęży blachy.
MEC.01Pytanie 24
Wykonywanie i naprawa wyrobów…
Kategorie: Narzędzia i maszyny Obróbka plastyczna

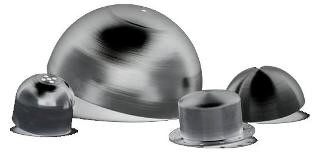

Do czego służy narzędzie przedstawione na rysunku?
A. Zaginania obrzęży rur.
B. Żłobienia obrzęży blachy.
C. Zaginania obrzęży blachy.
D. Rozciągania obrzęży rur.
MEC.01Pytanie 25
Wykonywanie i naprawa wyrobów…
Kategorie: Materiały i połączenia Montaż i naprawa
Od której czynności należy rozpocząć wymianę uszkodzonego wąsa uchwytu rynny, przynitowanego do płaskownika nitami stalowymi pełnymi z łbem kulistym?
A. Ścięcia łbów przecinakiem do metalu.
B. Rozwiercenia łbów wiertłem.
C. Wybicia nitów przebijakiem.
D. Zeszlifowania łbów szlifierką kątową.
MEC.01Pytanie 26
Wykonywanie i naprawa wyrobów…
Kategorie: Materiały i połączenia Zabezpieczenia antykorozyjne
Aby zabezpieczyć przed korozją wykonany z blachy ocynkowanej kocioł centralnego ogrzewania, należy
A. wstawić go na 24 h do przewiewnego pomieszczenia.
B. zanurzyć go w roztworze wodorotlenku sodu.
C. posmarować go olejem maszynowym.
D. pokryć go warstwą ochronną z farby antykorozyjnej.
MEC.01Pytanie 27
Wykonywanie i naprawa wyrobów…
Kategorie: Materiały i połączenia Montaż i naprawa Pokrycia dachowe i elementy budowlane
Wykonanie pokrycia długiej połaci dachowej z arkuszy blachy cynkowej łączonej na zwoje należy rozpocząć od
A. naroża połaci.
B. kosza połaci.
C. środka połaci.
D. szczytu połaci.
MEC.01Pytanie 28
Wykonywanie i naprawa wyrobów…
Kategorie: Materiały i połączenia Montaż i naprawa
Ile powinna wynosić zakładka złącza lutowanego dla blachy o grubości 1 mm łączonej z blachą o grubości 2 mm, przy założeniu, że zakładka złącza lutowanego wynosi 3÷5 wielokrotności grubości cieńszego elementu łączonego?
A. 3÷5 mm
B. 5÷15 mm
C. 5÷9 mm
D. 6÷10 mm
MEC.01Pytanie 29
Wykonywanie i naprawa wyrobów…
Kategorie: Materiały i połączenia Montaż i naprawa
Nierozerwalne, pośrednie, mechaniczne połączenie elementów z blachy za pomocą najczęściej trzpieni walcowych z łbami, to połączenie
A. zgrzewane.
B. spawane.
C. lutowane.
D. nitowane.
MEC.01Pytanie 30
Wykonywanie i naprawa wyrobów…
Kategorie: Materiały i połączenia Montaż i naprawa
Który z wymienionych materiałów najlepiej nadaje się do wykonania uchwytu rynnowego prostokątnego o wymiarach 100×100 mm, przedstawionego na rysunku?
A. Płaskownik 4×25 mm
B. Płaskownik 8×40 mm
C. Blacha o grubości 2 mm
D. Blacha o grubości 1 mm
MEC.01Pytanie 31
Wykonywanie i naprawa wyrobów…
Kategorie: Pokrycia dachowe i elementy budowlane Zabezpieczenia antykorozyjne
Po wykonaniu pokrycia dachowego z blachy miedzianej, blachę powinno się
A. powlec kwasem ortofosforowym.
B. odtłuścić i nanieść pędzlem powłokę antykorozyjną.
C. odtłuścić i wykonać malowanie proszkowe.
D. pozostawić bez zabezpieczenia.
MEC.01Pytanie 32
Wykonywanie i naprawa wyrobów…
Kategorie: Narzędzia i maszyny Obróbka plastyczna
Którą z wymienionych maszyn należy zastosować do wykonania perforacji cienkiej blachy w sposób przedstawiony na rysunku?
A. Wycinarkę plazmową.
B. Wykrawarkę hydrauliczną.
C. Wiertarkę ręczną.
D. Wiertarkę stołową.
MEC.01Pytanie 33
Wykonywanie i naprawa wyrobów…
Kategorie: Materiały i połączenia Montaż i naprawa
Która z wymienionych metod wykonywania połączeń polega na punktowym nadtopieniu dwóch łączonych elementów blaszanych z równoczesnym ich dociskiem?
A. Lutowanie miękkie.
B. Zgrzewanie.
C. Spawanie.
D. Lutowanie twarde.
MEC.01Pytanie 34
Wykonywanie i naprawa wyrobów…
Kategorie: Narzędzia i maszyny Obróbka plastyczna
W której technice obróbki ręcznej blach stosuje się narzędzie skrawające przedstawione na rysunku?
A. Pogłębiania.
B. Fazowania.
C. Wiercenia.
D. Frezowania.
MEC.01Pytanie 35
Wykonywanie i naprawa wyrobów…
Kategorie: Materiały i połączenia Zabezpieczenia antykorozyjne
Najmniejszą odporność na korozję ma blacha
A. cynkowa, tzw. biała.
B. ocynkowana.
C. żaroodporna.
D. stalowa czarna.
MEC.01Pytanie 36
Wykonywanie i naprawa wyrobów…
Kategorie: Materiały i połączenia Montaż i naprawa
Do czego służy urządzenie przedstawione na rysunku?
A. Dziurkowania blach.
B. Zgrzewania punktowego.
C. Zgrzewania liniowego.
D. Spawania elektrycznego.
MEC.01Pytanie 37
Wykonywanie i naprawa wyrobów…
Kategorie: Narzędzia i maszyny Obróbka plastyczna
Którą techniką obróbki plastycznej wykonuje się element przedstawiony na rysunku?
A. Walcowania.
B. Żłobienia.
C. Kucia.
D. Gięcia.
MEC.01Pytanie 38
Wykonywanie i naprawa wyrobów…
Kategorie: Materiały i połączenia Montaż i naprawa Zabezpieczenia antykorozyjne
W dziale kontroli jakości oceniano partię wyrobów dla gospodarstwa domowego, wykonanych z blachy stalowej pokrytej ogniowo cyną. Ustalono, że na podstawie normy BN-86 4933-02, której fragment zamieszczony jest w tablicy 1, część wyrobów można zaliczyć do pierwszego gatunku, gdyż posiadają
A. zanieczyszczenia o średnicy 5 mm.
B. zgrubienia cyny na 15% powierzchni.
C. 2 drobne pęcherzyki o średnicy do 3 mm na 1 dm².
D. 5 zabarwień na 1 dm².
MEC.01Pytanie 39
Wykonywanie i naprawa wyrobów…
Kategorie: Narzędzia i maszyny Materiały i połączenia Obróbka plastyczna
Aby wykonać połączenie blach na rąbek, należy zastosować
A. wyoblarkę, młotek.
B. wycinarkę, zaciskacz rąbka.
C. zaginadło, zaciskacz rąbka.
D. przyrząd do gięcia, młotek.
MEC.01Pytanie 40
Wykonywanie i naprawa wyrobów…
Kategorie: Narzędzia i maszyny Zabezpieczenia antykorozyjne
Za pomocą którego narzędzia najdokładniej można usunąć rdzę z wyrobu przedstawionego na rysunku?
A. Szlifierki.
B. Piaskarki.
C. Szczotki drucianej.
D. Pistoletu metalizującego.
