Za pomocą którego narzędzia najdokładniej można usunąć rdzę z wyrobu przedstawionego na rysunku?
A. Piaskarki.
B. Szczotki drucianej.
C. Szlifierki.
D. Pistoletu metalizującego.
Filtrowanie pytań
Wykonywanie i naprawa wyrobów…
Którą z wymienionych czynności wykonuje się za pomocą szablonu blacharskiego przedstawionego na rysunku?
A. Wyznaczanie linii pod różnym kątem.
B. Wyznaczanie linii równoległych do krawędzi blach.
C. Trasowanie okręgów na blachach.
D. Trasowanie kątów prostych.
Wykonywanie i naprawa wyrobów…
Które narzędzie stosuje się do zaznaczenia środka otworu, który ma zostać wywiercony w arkuszu blachy przed nitowaniem?
A. Pryzmę traserską.
B. Cyrkiel traserski.
C. Punktak.
D. Szczypce.
Wykonywanie i naprawa wyrobów…
Które z wymienionych nożyc należy zastosować do cięcia arkusza blachy o grubości 3 mm i wymiarach 1000×2000 mm dzielonego na pasy o szerokości 40 mm i długości 1000 mm?
A. Gilotynowe.
B. Ręczne zawiasowe.
C. Skokowe.
D. Ręczne uniwersalne.
Wykonywanie i naprawa wyrobów…
Określ na podstawie rysunku, którą z wymienionych prac wykonuje blacharz.
A. Zagina łapki mocujące.
B. Zawija rąbek stojący.
C. Zaciska rąbek stojący.
D. Zaciska zwój odbity.
MEC.01 Pytanie 86
Wykonywanie i naprawa wyrobów…
Ocena przed remontem stanu technicznego pokrycia z blachy płaskiej polega na sprawdzeniu
A. wielkości żabek i łapek mocujących blachę.
B. ilości wkrętów mocujących blachę.
C. liczby skorodowanych arkuszy blachy.
D. przekroju kontrłat podtrzymujących blachę.
Wykonywanie i naprawa wyrobów…
Na którym rysunku przedstawiono wkręty samogwintujące stosowane do łączenia zespołów blaszanych?
A. Rysunek 2
B. Rysunek 1
C. Rysunek 4
D. Rysunek 3
MEC.01 Pytanie 88
Wykonywanie i naprawa wyrobów…
Wykonanie pokrycia długiej połaci dachowej z arkuszy blachy cynkowej łączonej na zwoje należy rozpocząć od
A. naroża połaci.
B. środka połaci.
C. kosza połaci.
D. szczytu połaci.
Wykonywanie i naprawa wyrobów…

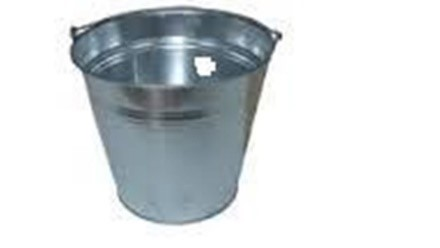

W jaki sposób należy naprawić przedstawiony na rysunku pojemnik na wodę wykonany z blachy ocynkowanej, w którym stwierdzono ubytek o średnicy około 1,5 cm?
A. Przylutować łatę.
B. Zalutować ubytek cyną.
C. Przymocować łatę zgrzewarką.
D. Przynitować łatę.
Wykonywanie i naprawa wyrobów…
Przedstawione na rysunku połączenie arkuszy blach wykonano na rąbek
A. pojedynczy leżący.
B. podwójny stojący.
C. pojedynczy stojący.
D. podwójny leżący.
Wykonywanie i naprawa wyrobów…
Które z wymienionych materiałów stosuje się do łączenia cienkich blach miedzianych?
A. Nity pełne miedziane.
B. Wkręty stalowe.
C. Nity zrywalne aluminiowe.
D. Śruby stalowe oksydowane.
Wykonywanie i naprawa wyrobów…
Zaplanujano wykonanie kotła z grubej blachy ze stali ocynkowanej. Aby uzyskać szczelne i wytrzymałe na rozciąganie i ścinanie połączenie dna kotła z jego płaszczem, należy zastosować
A. nitowanie.
B. zgrzewanie.
C. spawanie.
D. lutowanie.
Wykonywanie i naprawa wyrobów…
Który z wymienionych materiałów stosuje się do czyszczenia nalotu, gromadzącego się podczas lutowania na grocie lutownicy przedstawionej na rysunku?
A. Boraks.
B. Kalafonię.
C. Salmiak.
D. Stearynę.
Wykonywanie i naprawa wyrobów…
Urządzenie przedstawione na rysunku stosowane jest do
A. gięcia blachy.
B. zwijania blachy.
C. wycinania elementów.
D. żłobienia rowków.
Wykonywanie i naprawa wyrobów…
Którą z wymienionych maszyn należy zastosować do wykonania perforacji cienkiej blachy w sposób przedstawiony na rysunku?
A. Wiertarkę ręczną.
B. Wiertarkę stołową.
C. Wykrawarkę hydrauliczną.
D. Wycinarkę plazmową.
Wykonywanie i naprawa wyrobów…
Określ na podstawie tabeli zakres szerokości szczelin łączonych elementów spoiwem ołowiowo-cynowym w połączeniu doczołowym.
| Rodzaj spoiwa | Szerokość szczeliny w mm przy: | |
|---|---|---|
| połączeniach zakładkowych | połączeniach doczołowych | |
| Miedziane, mosiężne, itp. | 0,1÷0,3 | 0,1÷0,6 |
| Srebrne | 0,05÷0,2 | 0,05÷0,6 |
| Ołowiowo-cynowe | 0,05÷0,2 | 0,05÷0,3 |
A. 0,05÷0,6 mm
B. 0,1÷0,6 mm
C. 0,05÷0,2 mm
D. 0,05÷0,3 mm
Wykonywanie i naprawa wyrobów…
Podstawowymi składnikami lutów twardych (stopów) stosowanych przy lutowaniu blach w produkcji rynien spustowych są
A. miedź i cynk.
B. cyna i ołów.
C. miedź i cyna.
D. miedź i ołów.
Wykonywanie i naprawa wyrobów…
Podczas kontroli połączenia gwintowego zauważono zerwany gwint śruby. Aby wykonać nowy gwint, należy użyć
A. skrobaka.
B. przecinaka.
C. narzynki.
D. gwintownika.
Wykonywanie i naprawa wyrobów…
Na rysunku przedstawiono fragment pokrycia połaci dachowej wykonanego z kwadratów blachy ocynkowanej. Który rodzaj połączeń stosuje się przy wykonywaniu takiego poszycia?
A. Na zwój odbity.
B. Na rąbek leżący pojedynczy.
C. Na zwój pojedynczy.
D. Na rąbek stojący podwójny.
Wykonywanie i naprawa wyrobów…
Na którym rysunku przedstawiono urządzenie do gięcia płaskowników?
A. Rysunek 3
B. Rysunek 2
C. Rysunek 1
D. Rysunek 4
Wykonywanie i naprawa wyrobów…
Za pomocą którego narzędzia najdokładniej można usunąć rdzę z wyrobu przedstawionego na rysunku?
A. Pistoletu metalizującego.
B. Piaskarki.
C. Szczotki drucianej.
D. Szlifierki.
Wykonywanie i naprawa wyrobów…
Którą z wymienionych czynności należy wykonać, jeżeli podczas cięcia ręcznymi nożycami gilotynowymi następuje odkształcenie krawędzi ciętej blachy?
A. Wymienić noże tnące.
B. Wyregulować docisk blachy.
C. Wyregulować kąt pochylenia noża dolnego.
D. Wyregulować luz pomiędzy nożami.
Wykonywanie i naprawa wyrobów…
Którą z wymienionych farb należy zastosować do zabezpieczenia antykorozyjnego blachy stalowej czarnej?
A. Wierzchniego krycia do metalu.
B. Chlorokauczukową do wyrobów żeliwnych.
C. Podkładową do metalu.
D. Akrylokauczukową na powierzchnie ocynkowane.
Wykonywanie i naprawa wyrobów…
Które z wymienionych materiałów stosuje się do łączenia blach falistych z podłożem drewnianym?
A. Gwoździe budowlane.
B. Łapki.
C. Wkręty farmerskie.
D. Żabki.
Wykonywanie i naprawa wyrobów…
Który z przedstawionych na rysunkach przyrządów pomiarowych należy zastosować do pomiaru kąta ostrego?
A. Przyrząd 1
B. Przyrząd 4
C. Przyrząd 3
D. Przyrząd 2
Wykonywanie i naprawa wyrobów…
Którego zestawu narzędzi należy użyć w celu naprawy obróbki przedstawionej na rysunku?
A. Krawędziarki, młotka, szczypiec i zaginarki.
B. Młotka, nożyc, szczypiec i wyoblarki.
C. Krawędziarki, młotka, nożyc i szczypiec.
D. Krawędziarki, młotka, szczypiec i żłobiarki.
Wykonywanie i naprawa wyrobów…

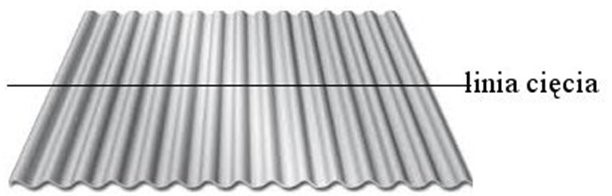

Które z wymienionych narzędzi należy zastosować do cięcia blachy falistej w sposób przedstawiony na rysunku?
A. Szlifierkę kątową.
B. Wyrzynarkę.
C. Ręczne nożyce dźwigniowe.
D. Nożyce skokowe.
Wykonywanie i naprawa wyrobów…
Jaką grubość blachy stosuje się do wykonania pasa usztywniającego obróbki blacharskiej okapu przedstawionego na rysunku?
A. 0,4 mm
B. 0,8 mm
C. 1,5 mm
D. 2,0 mm
Wykonywanie i naprawa wyrobów…
Wadliwe ułożenie rynny jest przedstawione na rysunku
A. Rysunek 3
B. Rysunek 1
C. Rysunek 2
D. Rysunek 4
Wykonywanie i naprawa wyrobów…
Do czego służy narzędzie przedstawione na rysunku?
A. Zaginania obrzęży blachy.
B. Zaginania obrzęży rur.
C. Rozciągania obrzęży rur.
D. Żłobienia obrzęży blachy.
Wykonywanie i naprawa wyrobów…
Na rysunku przedstawiono sposób wykonania
A. odsadzenia rąbka wewnętrznego płaskownikiem.
B. rąbka leżącego na żłobiarce.
C. obwijania blachy na drucie.
D. odsadzenia rąbka zewnętrznego płaskownikiem.
Wykonywanie i naprawa wyrobów…
Aby zabezpieczyć przed korozją wykonany z blachy ocynkowanej kocioł centralnego ogrzewania, należy
A. zanurzyć go w roztworze wodorotlenku sodu.
B. wstawić go na 24 h do przewiewnego pomieszczenia.
C. pokryć go warstwą ochronną z farby antykorozyjnej.
D. posmarować go olejem maszynowym.
Wykonywanie i naprawa wyrobów…
W której technice obróbki ręcznej blach stosuje się narzędzie skrawające przedstawione na rysunku?
A. Fazowania.
B. Frezowania.
C. Pogłębiania.
D. Wiercenia.
Wykonywanie i naprawa wyrobów…
Ocena jakości połączenia lutowanych elementów blaszanych narożnika rynny przedstawionego na rysunku powinna polegać przede wszystkim na sprawdzeniu
A. stopnia wypełnienia szczeliny lutem.
B. wytrzymałości lutu połączonych elementów.
C. szczelności połączeń pod ciśnieniem.
D. wielkości zakładu łączonych blach.
MEC.01 Pytanie 115
Wykonywanie i naprawa wyrobów…
Którego z wymienionych parametrów nie sprawdza się podczas odbioru rynien wykonanych z blachy ocynkowanej?
A. Długości połączeń odcinków rynny.
B. Rozmieszczenia haków rynnowych.
C. Prawidłowości spadków rynny.
D. Grubości powłoki cynkowej blachy.
Wykonywanie i naprawa wyrobów…
Przyrząd przedstawiony na rysunku jest stosowany do pomiaru
A. grubości blachy.
B. chropowatości.
C. grubości powłok blachy.
D. płaskości powierzchni.
Wykonywanie i naprawa wyrobów…
Które z wymienionych urządzeń do obróbki plastycznej należy zastosować do wykonania elementu z blachy przedstawionego na rysunku?
A. Giętarkę.
B. Zawijarkę krawędziową.
C. Zwijarkę trójwalcową.
D. Wyoblarkę.
Wykonywanie i naprawa wyrobów…

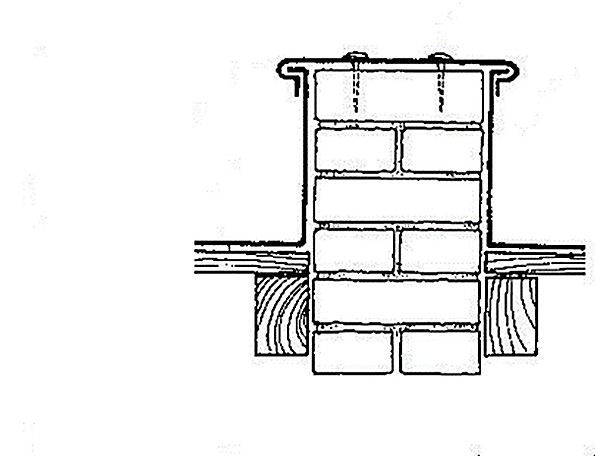

Który z wymienionych rodzajów stalowych blach płaskich stosuje się najczęściej do wykonania obróbki ogniomuru przedstawionego na rysunku?
A. Ocynkowaną o grubości 0,5 mm
B. Ocynkowaną o grubości 1,0 mm
C. Czarną o grubości 0,8 mm
D. Powlekaną o grubości 0,7 mm
Wykonywanie i naprawa wyrobów…
Na przedstawionym rysunku numerem 1 oznaczone są nożyce
A. kątowe lewe.
B. uniwersalne.
C. kątowe prawe.
D. proste.
MEC.01 Pytanie 120
Wykonywanie i naprawa wyrobów…
Podczas krycia dachu arkuszami blachy i łączenia ich na rąbki, blacharz do ich wykonania powinien zastosować
A. zaginarkę ręczną.
B. przyrząd do fałdowania.
C. dwuróg blacharski.
D. pilnik ręczny.
