Question 1

BUD.02 Pytanie 1

Kategorie: Konstrukcje drewniane Połączenia ciesielskie Bezpieczeństwo i organizacja pracy

Wykonywanie robót ciesielskich

Na rysunku przedstawiono szczegół

Answer

A. rozwiązania konstrukcyjnego ściany drewnianej szkieletowej.

B. uszczelnienia styku elementów drewnianych ściany szkieletowej.

C. oparcia ściany wieńcowej na ścianie fundamentowej.

D. posadowienia ściany drewnianej ryglowej.

Question 2

BUD.02 Pytanie 2

Kategorie: Konstrukcje drewniane Połączenia ciesielskie

Wykonywanie robót ciesielskich

Który z układów wbijania gwoździ w elemencie konstrukcyjnym przedstawiono na rysunku?

Answer

A. Prostokątny.

Question 3

BUD.02 Pytanie 3

Kategorie: Konstrukcje drewniane Połączenia ciesielskie Deskowania i szalunki

Wykonywanie robót ciesielskich

Przedstawione na rysunku elementy są przeznaczone między innymi do

Answer

A. łączenia desek szalunkowych.

B. łączenia krzyżulców w więzarach dachowych.

C. fakturowania powierzchni drewnianych.

D. kotwienia słupów do fundamentów betonowych.

Question 4

BUD.02 Pytanie 4

Kategorie: Konstrukcje drewniane Połączenia ciesielskie Materiały i sortyment drewna

Wykonywanie robót ciesielskich

Na podstawie rysunku określ, jakie wymiary powinien mieć przekrój poprzeczny nakładek drewnianych o długości 940 mm, którymi należy wzmocnić uszkodzony pas dolny drewnianej kratownicy dachowej.

Answer

A. 38 × 151 mm

Question 5

BUD.02 Pytanie 5

Kategorie: Konstrukcje drewniane Połączenia ciesielskie Obróbka i narzędzia

Wykonywanie robót ciesielskich

Którego z wymienionych zestawów narzędzi należy użyć do wykonania w podwalinie gniazda pod czop zwykły?

Answer

A. Wyrzynarki elektrycznej, ośnika i pobijaka.

B. Wiertarki elektrycznej, wiertła i dłuta płaskiego.

C. Pilarki tarczowej, struga i pobijaka.

D. Wyrzynarki elektrycznej, pobijaka i świdra.

Question 6

BUD.02 Pytanie 6

Kategorie: Konstrukcje drewniane Połączenia ciesielskie

Wykonywanie robót ciesielskich

Na rysunku przedstawiono połączenie krokwi w kalenicy na

Answer

A. dotyk do deski kalenicowej.

Question 7

BUD.02 Pytanie 7

Kategorie: Połączenia ciesielskie Deskowania i szalunki Materiały i sortyment drewna

Wykonywanie robót ciesielskich

Do łączenia elementów tradycyjnych deskowań ciesielskich wskazane jest użycie gwoździ

Answer

A. śrubowych.

Question 8

BUD.02 Pytanie 8

Kategorie: Połączenia ciesielskie Obróbka i narzędzia

Wykonywanie robót ciesielskich

Przedstawione na rysunku urządzenie służy do

Answer

A. cięcia elementów na wymiar z długości.

Question 9

BUD.02 Pytanie 9

Kategorie: Połączenia ciesielskie Obróbka i narzędzia

Wykonywanie robót ciesielskich

Której maszyny należy użyć do wykonania połączenia przedstawionego na rysunku?

Answer

A. Piły szablastej.

Question 10

BUD.02 Pytanie 10

Kategorie: Konstrukcje drewniane Połączenia ciesielskie

Wykonywanie robót ciesielskich

Na którym rysunku przedstawiono łącznik służący do łączenia elementów wiązarów i dźwigarów drewnianych?

Answer

A. Rysunek 4

Question 11

BUD.02 Pytanie 11

Kategorie: Konstrukcje drewniane Połączenia ciesielskie Kosztorysowanie i obliczenia

Wykonywanie robót ciesielskich

Na podstawie rysunku, określ rodzaj, ilość i wymiary elementów jakie zostały przewidziane do wykonania wymiany uszkodzonej drewnianej belki stropowej.

Answer

A. Dwie nakładki o wymiarach 80×270×1570 mm, 32 szt. gwoździ 7×225.

B. Dwie nakładki o wymiarach 80×280×1570 mm, 16 szt. gwoździ 7×250.

C. Jedna nakładka o wymiarach 80×280×1100 mm, 8 szt. gwoździ 7×250.

D. Jedna nakładka o wymiarach 80×270×1100 mm, 8 szt. gwoździ 7×225.

Question 12

BUD.02 Pytanie 12

Kategorie: Konstrukcje drewniane Połączenia ciesielskie

Wykonywanie robót ciesielskich

Który z przedstawionych łączników można użyć jedynie do połączenia jednakowej grubości elementów drewnianego wiązara dachowego za pomocą prasy hydraulicznej?

Answer

A. Łącznik 2

Question 13

BUD.02 Pytanie 13

Kategorie: Konstrukcje drewniane Połączenia ciesielskie

Wykonywanie robót ciesielskich

Okucie metalowe przedstawione na rysunku służy między innymi do łączenia

Answer

A. zastrzału ze słupem.

Question 14

BUD.02 Pytanie 14

Kategorie: Konstrukcje drewniane Połączenia ciesielskie

Wykonywanie robót ciesielskich

Ściany wieńcowe zewnętrzną i wewnętrzną przedstawione na rysunku należy ze sobą połączyć wykonując złącze ciesielskie

Answer

A. na jaskółczy ogon.

Question 15

BUD.02 Pytanie 15

Kategorie: Konstrukcje drewniane Połączenia ciesielskie Kosztorysowanie i obliczenia

Wykonywanie robót ciesielskich

Na podstawie rysunku określ liczbę i średnicę łączników stalowych potrzebnych do wzmocnienia uszkodzonego pasa dolnego drewnianej kratownicy dachowej.

Answer

A. 3 śruby M12 i 5 sworzni Ø24 mm

B. 10 śrub M12 i 6 sworzni Ø12 mm

C. 2 śruby M12 i 4 sworznie Ø24 mm

D. 6 śrub M12 i 10 sworzni Ø12 mm

Question 16

BUD.02 Pytanie 16

Kategorie: Połączenia ciesielskie Obróbka i narzędzia

Wykonywanie robót ciesielskich

Przedstawione na zdjęciu narzędzie ciesielskie to

Answer

A. cyrkiel.

Question 17

BUD.02 Pytanie 17

Kategorie: Konstrukcje drewniane Połączenia ciesielskie

Wykonywanie robót ciesielskich

Które ze złączy belek przedstawiono na rysunku?

Answer

A. Czopowe.

Question 18

BUD.02 Pytanie 18

Kategorie: Konstrukcje drewniane Połączenia ciesielskie Kosztorysowanie i obliczenia

Wykonywanie robót ciesielskich

Na podstawie rysunku, oblicz, ile wynosi minimalna całkowita długość gwoździa o średnicy d = 4 mm, przy grubości łączonego elementu a = 25 mm, dodając 1 mm na szew między łączonymi elementami.

A. 40 mm

B. 82 mm

C. 50 mm

D. 71 mm

Answer

A. siekiery.

Answer

A. Rysunek 4

Answer

A. młotka drewnianego.

Answer

A. Piły otwornicy i dłuta płaskiego.

B. Pobijaka i piły poprzecznej.

C. Struga i pobijaka.

D. Piły płatnicy i dłuta płaskiego.

Answer

A. kątownika, miary składanej i frezarki do zaciosów.

B. poziomnicy, miary składanej i struga ciesielskiego.

C. pilarki tarczowej, siekiery i młotka, poziomnicy.

D. grubościówki do zaciosów, czopiarki, dłuta i siekiery.

Answer

A. Wyciąć słup z fragmentem podwaliny i wstawić nowe elementy.

Answer

A. Podkładka dystansowa.

Answer

A. ściągi spinające.

Answer

A. Dłuto i piła ręczna.

Answer

A. Rysunek 1

Answer

A. jętkowe.

B. krokwiowe.

C. płatwiowo-kleszczowe z jedną ścianą stolcową.

D. krokwiowo-jętkowe z dwoma ścianami stolcowymi.

Answer

A. a<sub>1</sub>

Answer

A. jętkowej (krokwiowo-jętkowej).

Answer

A. płatwi.

Answer

A. uchwyt montażowy.

Answer

A. pióro i wpust.

Answer

A. Jaskółczy ogon.

Answer

A. 2÷3 cm

Question 19

BUD.02 Pytanie 19

Kategorie: Połączenia ciesielskie Obróbka i narzędzia

Wykonywanie robót ciesielskich

Gniazda w elementach drewnianych należy wykonać za pomocą

Question 20

BUD.02 Pytanie 20

Kategorie: Konstrukcje drewniane Połączenia ciesielskie Deskowania i szalunki

Wykonywanie robót ciesielskich

Na którym rysunku przedstawiono odeskowanie poziome konstrukcji nośnej ściany szkieletowej, wykonane na nakładkę?

Question 21

BUD.02 Pytanie 21

Kategorie: Konstrukcje drewniane Połączenia ciesielskie Obróbka i narzędzia

Wykonywanie robót ciesielskich

Do połączenia elementów węzła kratownicy, przedstawionego na zdjęciu, za pomocą śrub z pierścieniami kolczastymi, należy użyć

Question 22

BUD.02 Pytanie 22

Kategorie: Konstrukcje drewniane Połączenia ciesielskie Obróbka i narzędzia

Wykonywanie robót ciesielskich

Których z wymienionych narzędzi należy użyć do wykonania czopa w słupie szkieletu drewnianego?

Question 23

BUD.02 Pytanie 23

Kategorie: Konstrukcje drewniane Połączenia ciesielskie Obróbka i narzędzia

Wykonywanie robót ciesielskich

Do wykonania zaciosów w płatwi kalenicowej, przedstawionych na rysunku, należy użyć:

Question 24

BUD.02 Pytanie 24

Kategorie: Konstrukcje drewniane Połączenia ciesielskie Bezpieczeństwo i organizacja pracy

Wykonywanie robót ciesielskich

Słup połączony z podwaliną, w sposób pokazany na rysunkach, ma być wymieniony z powodu uszkodzeń. W jaki sposób należy to wykonać?

Question 25

BUD.02 Pytanie 25

Kategorie: Połączenia ciesielskie Deskowania i szalunki Bezpieczeństwo i organizacja pracy

Wykonywanie robót ciesielskich

Który z wymienionych elementów jest stałą częścią stempla stalowego, za pomocą którego można dokonać regulacji wysokości stempla podpierającego dźwigar?

Question 26

BUD.02 Pytanie 26

Kategorie: Połączenia ciesielskie Deskowania i szalunki

Wykonywanie robót ciesielskich

Jako elementy łączące dwie znajdujące się obok siebie, w jednej płaszczyźnie, tarcze deskowania systemowego wielkowymiarowego ścian należy zastosować

Question 27

BUD.02 Pytanie 27

Kategorie: Konstrukcje drewniane Połączenia ciesielskie Obróbka i narzędzia

Wykonywanie robót ciesielskich

Które z wymienionych narzędzi są niezbędne do wykonania elementu ściany wieńcowej, pokazanego na rysunku?

Question 28

BUD.02 Pytanie 28

Kategorie: Konstrukcje drewniane Połączenia ciesielskie

Wykonywanie robót ciesielskich

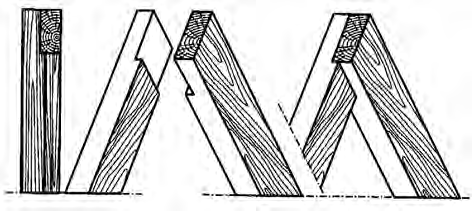

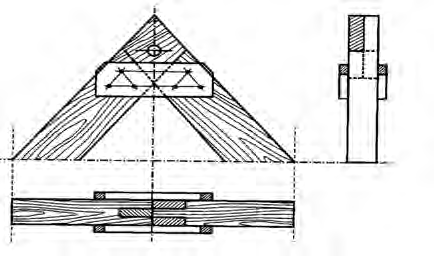

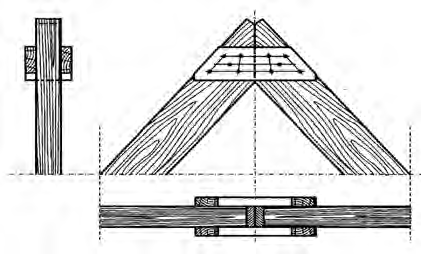

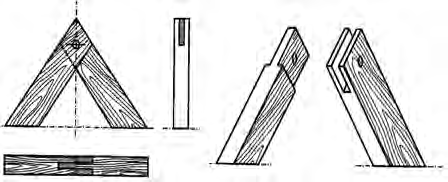

Na którym rysunku przedstawiono połączenie krokwi na styk z obustronnymi nakładkami?

Question 29

BUD.02 Pytanie 29

Kategorie: Konstrukcje drewniane Połączenia ciesielskie

Wykonywanie robót ciesielskich

Na rysunku poglądowym przedstawiono wiązary dachowe

Question 30

BUD.02 Pytanie 30

Kategorie: Konstrukcje drewniane Połączenia ciesielskie

Wykonywanie robót ciesielskich

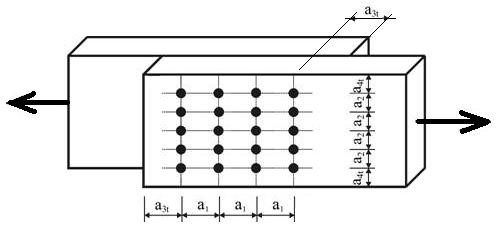

Którym symbolem oznaczono na rysunku odległość skrajnych rzędów stalowych sworzni od końców (krawędzi poprzecznych) łączonych elementów drewnianych?

Question 31

BUD.02 Pytanie 31

Kategorie: Konstrukcje drewniane Połączenia ciesielskie

Wykonywanie robót ciesielskich

Jaką grubość powinien mieć czop w połączeniu na zwidłowanie dwóch krokwi o przekroju 75×150 mm?

A. 25 mm

B. 75 mm

C. 50 mm

D. 35 mm

Question 32

BUD.02 Pytanie 32

Kategorie: Konstrukcje drewniane Połączenia ciesielskie

Wykonywanie robót ciesielskich

Na rysunku przedstawiono więźbę dachową o konstrukcji

Question 33

BUD.02 Pytanie 33

Kategorie: Konstrukcje drewniane Połączenia ciesielskie

Wykonywanie robót ciesielskich

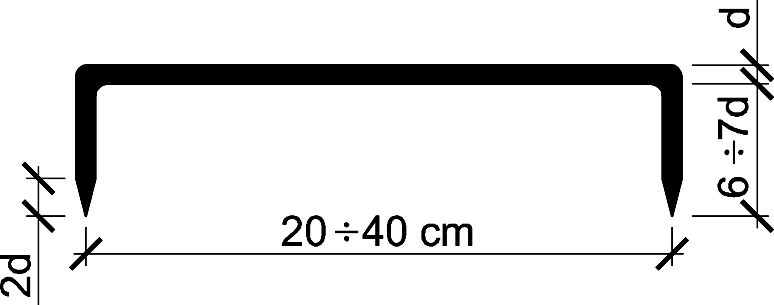

Element przedstawiony na rysunku to

A. kotew.

B. sworzeń.

C. bolec.

D. klamra.

Question 34

BUD.02 Pytanie 34

Kategorie: Konstrukcje drewniane Połączenia ciesielskie

Wykonywanie robót ciesielskich

Na rysunku przedstawiono oparcie krokwi na

Question 35

BUD.02 Pytanie 35

Kategorie: Konstrukcje drewniane Połączenia ciesielskie

Wykonywanie robót ciesielskich

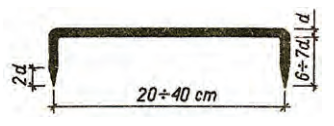

Na rysunku przedstawiono

Question 36

BUD.02 Pytanie 36

Kategorie: Połączenia ciesielskie Obróbka i narzędzia

Wykonywanie robót ciesielskich

Którego narzędzia ręcznego należy użyć do zaokrąglenia drewnianych czopów na placu budowy?

A. Piły.

B. Ośnika.

C. Tarnika.

D. Siekiery.

Question 37

BUD.02 Pytanie 37

Kategorie: Konstrukcje drewniane Połączenia ciesielskie

Wykonywanie robót ciesielskich

Podczas prac remontowych budynku z drewna okrągłego do elementów konstrukcyjnych stropu dekoracyjne deski strugane szlifowane nieobrzynane montuje się na

Question 38

BUD.02 Pytanie 38

Kategorie: Konstrukcje drewniane Połączenia ciesielskie

Wykonywanie robót ciesielskich

Który z wymienionych rodzajów złączy ciesielskich może być zastosowany do wykonania połączenia krokwi w kalenicy?

Question 39

BUD.02 Pytanie 39

Kategorie: Połączenia ciesielskie Obróbka i narzędzia

Wykonywanie robót ciesielskich

Które z dłut przedstawionych na rysunkach należy zastosować do wybierania małych gniazd w elementach drewnianych?

A.

B.

C.

D.

Question 40

BUD.02 Pytanie 40

Kategorie: Konstrukcje drewniane Połączenia ciesielskie Bezpieczeństwo i organizacja pracy

Wykonywanie robót ciesielskich

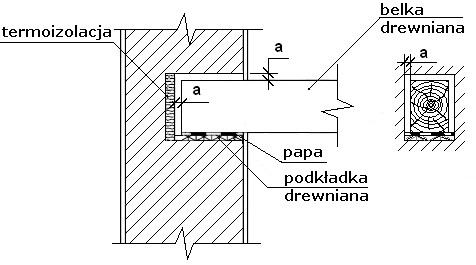

Na rysunku przedstawiono oparcie belki na ścianie nośnej zewnętrznej budynku. Jaka odległość powinna być zachowana między górną, czołową i bocznymi powierzchniami belki a murem, oznaczona na rysunku literą a?

Filtrowanie pytań

Na rysunku przedstawiono szczegół

Który z układów wbijania gwoździ w elemencie konstrukcyjnym przedstawiono na rysunku?

Przedstawione na rysunku elementy są przeznaczone między innymi do

Na podstawie rysunku określ, jakie wymiary powinien mieć przekrój poprzeczny nakładek drewnianych o długości 940 mm, którymi należy wzmocnić uszkodzony pas dolny drewnianej kratownicy dachowej.

Którego z wymienionych zestawów narzędzi należy użyć do wykonania w podwalinie gniazda pod czop zwykły?

Na rysunku przedstawiono połączenie krokwi w kalenicy na

Do łączenia elementów tradycyjnych deskowań ciesielskich wskazane jest użycie gwoździ

Przedstawione na rysunku urządzenie służy do

Której maszyny należy użyć do wykonania połączenia przedstawionego na rysunku?

Na którym rysunku przedstawiono łącznik służący do łączenia elementów wiązarów i dźwigarów drewnianych?

Na podstawie rysunku, określ rodzaj, ilość i wymiary elementów jakie zostały przewidziane do wykonania wymiany uszkodzonej drewnianej belki stropowej.

Który z przedstawionych łączników można użyć jedynie do połączenia jednakowej grubości elementów drewnianego wiązara dachowego za pomocą prasy hydraulicznej?

Okucie metalowe przedstawione na rysunku służy między innymi do łączenia

Ściany wieńcowe zewnętrzną i wewnętrzną przedstawione na rysunku należy ze sobą połączyć wykonując złącze ciesielskie

Na podstawie rysunku określ liczbę i średnicę łączników stalowych potrzebnych do wzmocnienia uszkodzonego pasa dolnego drewnianej kratownicy dachowej.

Przedstawione na zdjęciu narzędzie ciesielskie to

Które ze złączy belek przedstawiono na rysunku?

Na podstawie rysunku, oblicz, ile wynosi minimalna całkowita długość gwoździa o średnicy d = 4 mm, przy grubości łączonego elementu a = 25 mm, dodając 1 mm na szew między łączonymi elementami.

Gniazda w elementach drewnianych należy wykonać za pomocą

Na którym rysunku przedstawiono odeskowanie poziome konstrukcji nośnej ściany szkieletowej, wykonane na nakładkę?

Do połączenia elementów węzła kratownicy, przedstawionego na zdjęciu, za pomocą śrub z pierścieniami kolczastymi, należy użyć

Których z wymienionych narzędzi należy użyć do wykonania czopa w słupie szkieletu drewnianego?

Do wykonania zaciosów w płatwi kalenicowej, przedstawionych na rysunku, należy użyć:

Słup połączony z podwaliną, w sposób pokazany na rysunkach, ma być wymieniony z powodu uszkodzeń. W jaki sposób należy to wykonać?

Który z wymienionych elementów jest stałą częścią stempla stalowego, za pomocą którego można dokonać regulacji wysokości stempla podpierającego dźwigar?

Jako elementy łączące dwie znajdujące się obok siebie, w jednej płaszczyźnie, tarcze deskowania systemowego wielkowymiarowego ścian należy zastosować

Które z wymienionych narzędzi są niezbędne do wykonania elementu ściany wieńcowej, pokazanego na rysunku?

Na którym rysunku przedstawiono połączenie krokwi na styk z obustronnymi nakładkami?

Na rysunku poglądowym przedstawiono wiązary dachowe

Którym symbolem oznaczono na rysunku odległość skrajnych rzędów stalowych sworzni od końców (krawędzi poprzecznych) łączonych elementów drewnianych?

Jaką grubość powinien mieć czop w połączeniu na zwidłowanie dwóch krokwi o przekroju 75×150 mm?

Na rysunku przedstawiono więźbę dachową o konstrukcji

Element przedstawiony na rysunku to

Na rysunku przedstawiono oparcie krokwi na

Na rysunku przedstawiono

Którego narzędzia ręcznego należy użyć do zaokrąglenia drewnianych czopów na placu budowy?

Podczas prac remontowych budynku z drewna okrągłego do elementów konstrukcyjnych stropu dekoracyjne deski strugane szlifowane nieobrzynane montuje się na

Który z wymienionych rodzajów złączy ciesielskich może być zastosowany do wykonania połączenia krokwi w kalenicy?

Które z dłut przedstawionych na rysunkach należy zastosować do wybierania małych gniazd w elementach drewnianych?

Na rysunku przedstawiono oparcie belki na ścianie nośnej zewnętrznej budynku. Jaka odległość powinna być zachowana między górną, czołową i bocznymi powierzchniami belki a murem, oznaczona na rysunku literą a?
