Niepoprawna odpowiedź. Zrozumienie funkcji wkładek topikowych aM w kontekście zabezpieczeń elektrycznych wymaga znajomości mechanizmów, które je definiują. Odpowiedzi sugerujące, że wkładki aM chronią tylko przed przeciążeniem, są błędne, ponieważ te elementy nie mają zdolności do wykrywania długotrwałych przeciążeń prądowych. W przypadku przeciążenia, wkładki te w ogóle nie reagują, co prowadzi do ich powolnego przegrzewania się, a w konsekwencji może doprowadzić do uszkodzenia instalacji. Ponadto, twierdzenie, że wkładki aM chronią przed przepięciem, jest również mylące. Przepięcia, które są nagłymi wzrostami napięcia, wymagają innych typów zabezpieczeń, takich jak ograniczniki przepięć, które są zaprojektowane do szybkiej reakcji na zmiany napięcia. Właściwe zrozumienie zabezpieczeń elektrycznych polega na znajomości ich specyfikacji i zastosowań, co jest kluczowe dla zapewnienia bezpieczeństwa i efektywności działania instalacji. Często dochodzi do pomylenia funkcji różnych zabezpieczeń, co prowadzi do niewłaściwego ich doboru i tym samym zwiększa ryzyko awarii lub pożaru. Dlatego ważne jest, aby projektując instalacje elektryczne, opierać się na standardach branżowych, które jasno definiują wymagania dla zabezpieczeń, tak aby każda ich funkcja była zrozumiana i stosowana w odpowiednich warunkach.

Niepoprawna odpowiedź. Wybór nieprawidłowego przekroju przewodu może prowadzić do poważnych konsekwencji, które są często ignorowane przez osoby nieposiadające odpowiedniej wiedzy technicznej. Decydując się na nieodpowiedni przekrój, np. mniejszy niż 4,0 mm², ryzykuje się przegrzewanie się przewodów, co jest wynikiem zbyt dużego obciążenia. Wiele osób popełnia błąd, myśląc, że wystarczy zastosować przewód o minimalnym przekroju, by spełnić wymagania dotyczące prądu. Jednak w praktyce, należy wziąć pod uwagę także inne czynniki, takie jak długość przewodu, sposób jego układania oraz otoczenie, w którym jest montowany. Na przykład w izolowanej cieplnie ścianie, gdzie przewód ma ograniczony dostęp do powietrza, efektywność chłodzenia jest znacznie zmniejszona, co może prowadzić do wzrostu temperatury przewodu i potencjalnych uszkodzeń. Z tego powodu standardy, takie jak PN-IEC 60364, rekomendują stosowanie marginesu bezpieczeństwa, co w praktyce oznacza wybór przynajmniej jednego stopnia wyższego przekroju od minimalnego wymaganego. Zrozumienie tych zasad jest kluczowe dla zapewnienia bezpieczeństwa instalacji elektrycznych oraz uniknięcia kosztownych awarii.

Niepoprawna odpowiedź. Dzielniki napięcia, falowniki i autotransformatory nie nadają się do obwodów SELV z kilku powodów. Dzielnik napięcia to prosta konstrukcja, ale nie daje izolacji od źródła zasilania, co może narazić użytkowników na niebezpieczeństwo. Falowniki przekształcają prąd stały na zmienny, ale do obwodów SELV się nie nadają, bo nie mają odpowiedniej izolacji. Autotransformatory, mimo możliwości obniżania napięcia, też nie zapewniają izolacji, co czyni je zupełnie niewłaściwymi. Generalnie, jeśli myślimy o zasilaniu obwodów SELV, musimy stawiać na sprzęt, który przede wszystkim gwarantuje bezpieczeństwo i spełnia normy. Niestety, w przypadku tych trzech urządzeń to nie działa.

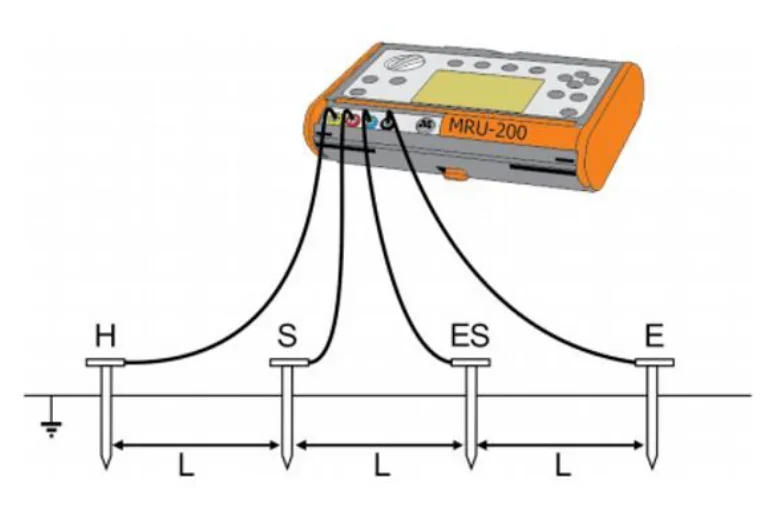

Niepoprawna odpowiedź. Pojęcie pomiaru impedancji pętli zwarcia odnosi się do oceny bezpieczeństwa instalacji elektrycznych, a nie do pomiarów geotechnicznych. Przy pomiarze impedancji pętli zwarcia wykorzystuje się różne metody, które koncentrują się na ocenie efektywności systemu uziemiającego, a nie na właściwościach gruntu samym w sobie. Odpowiedzi związane z rezystancją uziemień wielokrotnych oraz rezystancją uziemienia metodą 4p są mylone przez nieporozumienie co do zastosowania tych metod. Pomiar rezystancji uziemienia metodą 4p jest skoncentrowany na jednym punkcie uziemienia, co różni się od pomiaru rezystywności gruntu, który wymaga zastosowania czterech elektrod w równych odstępach. Typowym błędem jest pomylenie różnych technik pomiarowych oraz ich zastosowań w praktyce inżynierskiej. W związku z tym, ważne jest, aby zrozumieć kontekst zastosowania każdej z metod, co pozwala na uniknięcie mylnych wniosków i podejmowanie trafnych decyzji w czasie wykonywania pomiarów geotechnicznych.

Niepoprawna odpowiedź. Wybór niewłaściwego urządzenia do ochrony przeciwporażeniowej w układzie TN-C może prowadzić do poważnych konsekwencji, zarówno pod względem bezpieczeństwa, jak i zgodności z obowiązującymi normami. Wyposażenie instalacji elektrycznej w urządzenia, które nie są przeznaczone do ochrony przed porażeniem, zagraża użytkownikom. Na przykład, urządzenia takie jak zwykłe bezpieczniki czy wyłączniki nadprądowe nie są w stanie detekcji prądów upływu, co oznacza, że w przypadku ich zastosowania, nie będą one reagować na niebezpieczne sytuacje, takie jak uszkodzenie izolacji przewodów. Wiele osób może myśleć, że wystarczy zastosować jakiekolwiek zabezpieczenie, jednak kluczowe jest, aby urządzenia były dostosowane do specyfiki danego układu sieciowego. W układzie TN-C, gdzie występują przewody fazowe i neutralne, istotne jest, aby ochrona była skoncentrowana na detekcji różnicy w prądzie pomiędzy tymi przewodami. Niezrozumienie tych zasad może prowadzić do ryzykownych sytuacji, w których użytkownik nie jest świadomy potencjalnego zagrożenia. Dobre praktyki w zakresie projektowania instalacji elektrycznych uwzględniają nie tylko wybór odpowiednich urządzeń, ale także regularne audyty i testy zabezpieczeń, które pozwalają na wczesne wykrycie problemów i ich naprawę, co jest niezbędne dla zapewnienia bezpieczeństwa.

Niepoprawna odpowiedź. Dobór wyłącznika silnikowego w obwodzie zasilania silnika klatkowego to kluczowy proces, który wymaga zrozumienia specyfikacji prądowych oraz warunków eksploatacyjnych. Wybór wyłącznika z zakresu A, który obsługuje prąd od 1,6 A do 2,5 A, może wydawać się uzasadniony, jednak w rzeczywistości nie pokrywa on wymaganego prądu znamionowego 2,4 A. Przekroczenie granicy górnej (2,5 A) może prowadzić do sytuacji, w której wyłącznik nie zareaguje na nadmierny prąd, co może skutkować uszkodzeniem silnika. Z równie istotnych powodów, wybór wyłącznika C z zakresem 1,2 A jest również nietrafiony. Tak niski zakres może prowadzić do częstego zadziałania wyłącznika w normalnych warunkach pracy silnika, co doprowadziłoby do nieustannych przerw w pracy. Również nieprawidłowe jest rozważanie wyłącznika z rysunku D, który jest wyłącznikiem różnicowoprądowym. Tego typu urządzenia mają zupełnie inną funkcję, służą do ochrony przed porażeniem elektrycznym, a nie do zabezpieczenia silników przed przeciążeniem. Dobierając wyłącznik, należy kierować się nie tylko prądem znamionowym, ale także klasą ochrony i charakterystyką zadziałania, co eliminuje ryzyko wystąpienia błędów operacyjnych i zapewnia długoterminową niezawodność oraz bezpieczeństwo systemu zasilania. W skrócie, niewłaściwe rozumienie zależności między prądem znamionowym a zakresem regulacyjnym wyłączników prowadzi do poważnych konsekwencji, a dobór niewłaściwego urządzenia może skutkować nieefektywnością w działaniu oraz zwiększonym ryzykiem awarii instalacji.

Niepoprawna odpowiedź. Zobaczmy teraz inne odpowiedzi. Niektóre z nich mogą być mylące i ludzie mogą je wybrać przez niezrozumienie tolerancji napięcia w instalacjach jednofazowych. Na przykład, stwierdzenie, że napięcie nie powinno być mniejsze niż 213 V, to błąd, bo jednak dopuszczalne odchylenie w dół to 207 V. Możliwe, że ktoś pomyślał, że napięcie nie może być poniżej nominalnej wartości, a to nie jest zgodne z normami. Inną odpowiedzią jest twierdzenie, że nie może być mniejsze niż 230 V. To też nieprawda, bo normy mówią, że napięcie czasem może spadać poniżej tej wartości, szczególnie przy obciążeniach. Wybór opcji, że nie powinno być większe niż 243 V, też jest błędny, bo norma PN-EN 50160 dopuszcza wartość do 253 V. Te błędy mogą wynikać z niewiedzy o normach dotyczących napięcia, a to ważne, żeby pamiętać o tych standardach, bo zapewniają bezpieczeństwo i efektywność instalacji.

Niepoprawna odpowiedź. Analiza niepoprawnych odpowiedzi ujawnia kilka kluczowych błędów myślowych. Odpowiedź dotycząca "prądu wzbudzenia" odnosi się do silników prądu stałego, gdzie regulacja prędkości obrotowej rzeczywiście może być osiągnięta przez zmianę prądu wzbudzenia. Jednakże w przypadku silników z falownikami, takie podejście nie jest odpowiednie. W silnikach asynchronicznych, które są najczęściej używane w aplikacjach z falownikami, regulacja prędkości nie opiera się na zmianie prądu wzbudzenia, ponieważ te silniki nie mają wirnika wzbudzanego. Kolejna odpowiedź sugerująca "liczbę par biegunów" jest również myląca. Liczba par biegunów jest stała dla danego silnika i nie może być zmieniana w czasie pracy. Zmiana liczby biegunów to procedura zbyt skomplikowana i czasochłonna, a w praktyce nie jest to sposób na regulację prędkości obrotowej silnika. Ostatnia odpowiedź, odnosząca się do "rezystancji w obwodzie wirnika", również nie jest właściwa. Właściwie dobrane napięcia i częstotliwości zasilania są kluczowe dla efektywności działania silnika, a zmiana rezystancji w obwodzie wirnika nie przyczyni się do precyzyjnej regulacji prędkości. W rzeczywistości, zwiększenie rezystancji może prowadzić do strat mocy i zjawiska przegrzewania. W sumie, wszystkie błędne odpowiedzi są oparte na niewłaściwym zrozumieniu zasad działania falowników oraz charakterystyki różnych typów silników elektrycznych, co prowadzi do mylnych wniosków dotyczących regulacji prędkości obrotowej.

Niepoprawna odpowiedź. Wybór odpowiedzi, że uruchomienie silnika jednofazowego bez kondensatora rozruchowego skutkuje zmniejszeniem mocy silnika, jest oparty na nieporozumieniu dotyczących zasad działania silników jednofazowych. Przede wszystkim, moc silnika jest zdefiniowana jako iloczyn momentu obrotowego i prędkości kątowej. Zmniejszenie mocy nie jest bezpośrednim skutkiem braku kondensatora, ale raczej niewłaściwego momentu obrotowego, który uniemożliwia start silnika. W pozostałych odpowiedziach również pojawiają się nieprawidłowe rozumowania. Na przykład, stwierdzenie, że brak kondensatora spowoduje zadziałanie wyłącznika różnicowoprądowego, jest mylne, ponieważ wyłączniki te działają w odpowiedzi na różnice prądów między przewodami, co nie ma związku z momentem rozruchowym silnika. Ostatnia odpowiedź sugerująca uszkodzenie silnika również jest nieprecyzyjna, ponieważ sam fakt braku kondensatora niekoniecznie prowadzi do uszkodzenia, lecz do niezdolności do uruchomienia. W praktyce, ważne jest zrozumienie, że silnik jednofazowy działający bez kondensatora może nie zacząć pracować, co w dłuższym okresie może prowadzić do jego uszkodzenia, ale samo w sobie nie jest to natychmiastowym skutkiem działania. Błędne odpowiedzi często wynikają z nieznajomości podstawowych zasad elektrotechniki oraz mechaniki ruchu obrotowego, dlatego kluczowe jest zapoznanie się z literaturą fachową oraz standardami, które dokładnie opisują zasady działania silników elektrycznych.

Niepoprawna odpowiedź. W diodach prostowniczych występuje kilka różnych parametrów napięciowych i łatwo je ze sobą pomylić, szczególnie gdy patrzy się tylko na skróty z katalogu. Napięcie progowe to wartość, przy której dioda zaczyna przewodzić w kierunku przewodzenia, typowo około 0,7 V dla krzemowej. Ten parametr mówi o charakterystyce przewodzenia, a nie o tym, jakie napięcie dioda wytrzyma w kierunku zaporowym, więc w żaden sposób nie określa klasy napięciowej elementu. Podobnie napięcie przewodzenia, często oznaczane jako U₍F₎ lub V₍F₎, to spadek napięcia na diodzie przy zadanym prądzie przewodzenia. Jest ważne z punktu widzenia strat mocy, nagrzewania i sprawności prostownika, ale absolutnie nie mówi, jakie napięcie wsteczne może się na niej bezpiecznie pojawić. To jest typowy błąd: ktoś widzi napięcie w danych katalogowych i automatycznie zakłada, że chodzi o „maksymalne napięcie pracy”. Tymczasem klasa napięciowa diody prostowniczej jest związana właśnie z jej zdolnością do blokowania napięcia w kierunku zaporowym. Do tego służą dwa różne parametry: powtarzalne szczytowe napięcie wsteczne U₍RRM₎ i niepowtarzalne szczytowe napięcie wsteczne U₍RSM₎ (oznaczenia mogą się lekko różnić między producentami). To drugie dotyczy krótkotrwałych, jednorazowych przepięć, które dioda jest w stanie przeżyć, ale nie może pracować przy takim napięciu w sposób ciągły. Dlatego niepowtarzalne szczytowe napięcie wsteczne nie jest podstawą klasyfikacji napięciowej, bo nie odzwierciedla normalnych warunków eksploatacji. W praktyce projektowej, zgodnie z dobrą praktyką i zaleceniami producentów, do doboru diody pod kątem napięcia pracy używa się właśnie U₍RRM₎, a U₍RSM₎ traktuje raczej jako informację o odporności na krótkie przepięcia. Mylenie tych parametrów może prowadzić do zbyt optymistycznego doboru elementu, a w konsekwencji do przebicia diody przy normalnych warunkach pracy. Z mojego doświadczenia warto zawsze rozróżniać parametry związane z przewodzeniem (U₍F₎, I₍F₎) od parametrów związanych z blokowaniem napięcia (U₍RRM₎, U₍RSM₎), bo to są zupełnie różne obszary pracy elementu.

Niepoprawna odpowiedź. Wybór odpowiedzi sugerującej przerwę w uzwojeniu V jest nieuzasadniony, ponieważ przerwa w uzwojeniu zwykle charakteryzuje się nieskończoną rezystancją, co jest łatwe do zidentyfikowania podczas pomiarów. W rzeczywistości, pomiar rezystancji powinien wykazać brak ciągłości obwodu, co jest nielogiczne w kontekście podanych wyników. Z kolei sugerowanie zwarcia między uzwojeniami V i W jest błędne, ponieważ takie zwarcie prowadziłoby do istotnego spadku rezystancji, a w przypadku, gdy uzwojenia są w dobrym stanie, nie zaobserwujemy takich wartości. Ponadto, twierdzenie o zwarciu do obudowy w uzwojeniu U wskazuje na niepełne zrozumienie zasad działania silników asynchronicznych. Zwarcie do obudowy zazwyczaj skutkuje trwającym uszkodzeniem i może prowadzić do natychmiastowego odłączenia urządzenia od zasilania w celu uniknięcia potencjalnych zagrożeń. Te błędne rozumowania często wynikają z nieprawidłowego myślenia o kondycji izolacji i zjawiskach zachodzących w silnikach. Kluczowe jest zrozumienie, że właściwa diagnoza opiera się na dokładnej analizie pomiarów, a nie na domniemaniach. Dlatego ważne jest, aby zawsze polegać na danych pomiarowych oraz stosować się do standardów branżowych, takich jak normy ISO oraz IEC, które podkreślają znaczenie zrozumienia procesów zachodzących w urządzeniach elektrycznych.

Niepoprawna odpowiedź. Zrozumienie wpływu zmiany uzwojenia transformatora na jego parametry pracy wymaga przemyślenia kilku kluczowych aspektów. Zmiana uzwojenia pierwotnego na druty o większym przekroju nie prowadzi do zmniejszenia mocy pobieranej z transformatora, ponieważ moc pobierana przez transformator zależy głównie od obciążenia podłączonego do uzwojenia wtórnego oraz od napięcia i prądu w uzwojeniu pierwotnym. Zmiana przekroju drutu nie wpływa na zjawisko obciążenia, a zatem moc pozostaje na poziomie wymaganym przez odbiornik. Odpowiedź dotycząca zmniejszenia napięcia na zaciskach uzwojenia wtórnego jest także błędna, ponieważ napięcie wtórne w transformatorze zależy od stosunku liczby zwojów uzwojenia pierwotnego do wtórnego, a nie od przekroju drutów. Zwiększenie przekroju drutu może prowadzić do mniejszych strat w uzwojeniu, ale nie zmienia samego napięcia. W przypadku zwiększenia przekroju drutów, nie jest możliwe zwiększenie napięcia na zaciskach uzwojenia wtórnego, ponieważ napięcie jest determinowane przez stosunek zwojów, a nie przez ich przekrój. Zrozumienie tych zasad jest kluczowe w kontekście projektowania i eksploatacji transformatorów, aby nie wprowadzać zamieszania w doborze parametrów technicznych i ich wpływu na efektywność energetyczną.

Niepoprawna odpowiedź. Na ilustracji pokazano typowy rozłącznik modułowy, ale w praktyce wielu osobom myli się on z innymi aparatami: odłącznikiem, wyłącznikiem czy nawet bezpiecznikiem. Wynika to z faktu, że cała ta aparatura ma podobną, „szynową” obudowę i montowana jest w jednej rozdzielnicy. Warto więc uporządkować pojęcia. Rozłącznik jest łącznikiem ręcznym, który służy do załączania i wyłączania obwodu przy prądach roboczych oraz do zapewnienia funkcji izolacyjnej – zgodnie z IEC 60947-3. Ma wyraźną dźwignię, pozycje pracy i często oznaczenia typu AC-20, AC-22. Nie ma natomiast wbudowanej charakterystyki zwarciowej czy przeciążeniowej. Odłącznik z kolei to aparat przeznaczony typowo do funkcji izolacyjnej, zwykle nie jest przeznaczony do częstego łączenia pod obciążeniem. Spotyka się go raczej w sieciach średniego napięcia, w polach rozdzielczych, jako odłącznik szyn zbiorczych czy linii – konstrukcyjnie wygląda zupełnie inaczej niż kompaktowy moduł na szynę DIN. Wyłącznik bywa mylony z rozłącznikiem, bo również ma dźwignię, ale wyłącznik mocy czy wyłącznik nadprądowy ma dodatkowo człon wyzwalający, który samoczynnie rozłącza obwód przy zwarciu lub przeciążeniu. Na obudowie znajdziemy charakterystykę B, C, D, wartości Icu, Ics itd. Tutaj tego nie ma, więc zakwalifikowanie tego aparatu jako zwykły „wyłącznik” sugeruje, że patrzymy tylko na wygląd, a nie na oznaczenia. Bezpiecznik natomiast to zupełnie inny typ zabezpieczenia – ma wkładkę topikową, która się przepala przy nadmiernym prądzie. Wkładki topikowe gG, aM, czy cylindryczne nie mają ruchomej dźwigni do ręcznego manewrowania obwodem. Typowym błędem jest utożsamianie każdego białego „klocka” w rozdzielnicy z bezpiecznikiem, co w praktyce prowadzi potem do złego doboru elementów i nieprawidłowej eksploatacji. Klucz do poprawnej identyfikacji to czytanie oznaczeń normowych, symboli łączeniowych i rozróżnianie funkcji: rozłączanie, odłączanie, zabezpieczanie. Na tym zdjęciu wszystkie te przesłanki wskazują jednoznacznie na rozłącznik.

Niepoprawna odpowiedź. Wybór niepoprawnych warunków do pomiaru rezystancji izolacji często wynika z braku zrozumienia podstawowych zasad bezpieczeństwa i metodologii pomiarowej. W scenarios, gdzie odbiorniki pozostają włączone do gniazd wtyczkowych, istnieje realne ryzyko zwarcia oraz uszkodzenia sprzętu. Takie podejście zaprzecza podstawowym zasadom ochrony przeciwporażeniowej, które mówią o konieczności całkowitego odłączenia zasilania przed przystąpieniem do jakichkolwiek działań pomiarowych. Obecność zamontowanych źródeł światła również stwarza zagrożenie, ponieważ może prowadzić do fałszywych odczytów wyników, które nie odzwierciedlają rzeczywistej sytuacji stanu izolacji instalacji. Ponadto, włączone łączniki oświetleniowe, mimo że mogą wydawać się korzystne, mogą w rzeczywistości wprowadzać dodatkowe obciążenie do obwodu, co prowadzi do nieprecyzyjnych pomiarów. Zgodnie z normami, takimi jak PN-EN 61557, kluczowe jest, aby wszystkie potencjalne obciążenia były usunięte przed przystąpieniem do pomiarów. Tego typu błędne podejścia mogą prowadzić do poważnych konsekwencji, w tym do uszkodzenia instalacji, urządzeń oraz, co najważniejsze, mogą zagrażać zdrowiu i życiu osób pracujących z instalacjami elektrycznymi.

Niepoprawna odpowiedź. Istnieją różne metody pomiaru rezystancji, jednak nie wszystkie z nich są odpowiednie do pomiarów technicznych w tym kontekście. Wykorzystanie mostka Wheatstone'a do pomiaru rezystancji jest jedną z popularnych metod, ale nie jest to podejście, które wykorzystuje amperomierz i woltomierz bezpośrednio. Mostek Wheatstone'a działa na zasadzie porównywania nieznanej rezystancji z rezystancjami znanymi, co wymaga bardziej złożonego układu, w którym zbalansowanie mostka jest kluczowe. Dodatkowo, mostek Thomsona, chociaż również używany do pomiaru rezystancji, jest bardziej skomplikowany i odnosi się do sytuacji, w których występują dodatkowe czynniki wpływające na pomiar, takie jak temperatura. Z kolei omomierz to urządzenie elektroniczne, które mierzy rezystancję i robi to automatycznie, ale w kontekście pytania o metodę techniczną, pomiar za pomocą omomierza nie odzwierciedla zasady Ohma w sposób bezpośredni, ponieważ nie uwzględnia pomiaru napięcia i natężenia prądu. Często pojawiają się mylne interpretacje, które prowadzą do przekonania, że inne urządzenia mogą zastąpić amperomierz i woltomierz. Kluczowe jest zrozumienie, że podstawowym warunkiem prawidłowego pomiaru rezystancji jest zastosowanie metody, która opiera się na bezpośrednich pomiarach napięcia i natężenia prądu, co umożliwia dokładne obliczenie rezystancji zgodnie z zasadą Ohma.

Niepoprawna odpowiedź. Podczas gdy napięcie testowe 100 V może wydawać się bezpieczną opcją, jest niewystarczające do wykrycia drobnych uszkodzeń izolacji, które mogą prowadzić do poważniejszych problemów w przyszłości. Napięcie to jest stosowane do pomiarów w obwodach o niższym napięciu znamionowym, ale nie jest zgodne z wymaganiami dla obwodów 230 V. Z kolei napięcie testowe 230 V, choć odpowiada napięciu znamionowemu badanego obwodu, nie spełnia norm dotyczących pomiarów rezystancji izolacji. Testowanie przy napięciu znamionowym nie uwzględnia potencjalnych warunków przeciążeniowych, które mogą wystąpić w eksploatacji. Zastosowanie napięcia 750 V, choć technicznie możliwe, może być niebezpieczne dla izolacji i nie jest standardem w pomiarach dla obwodów 230 V. Tak wysokie napięcie może prowadzić do niepotrzebnych uszkodzeń, a testowanie każdej instalacji przy takim napięciu nie jest praktykowane ze względu na ryzyko i brak zgodności z normami. Dlatego najczęściej stosowane jest 500 V, jako kompromis między bezpieczeństwem a skutecznością diagnostyki.

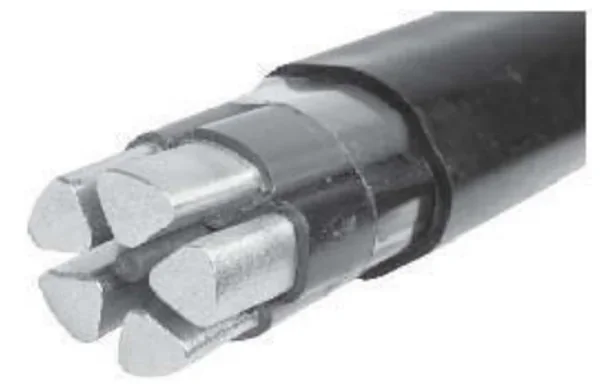

Niepoprawna odpowiedź. Wybór innego przewodu z listy, jak SM3x2,5 mm2, YDY 4x2,5 mm2 czy YLY 3x2,5 mm2, może prowadzić do nieodpowiednich warunków w instalacji elektrycznej. Przewód SM (silikonowy) jest typowo stosowany w aplikacjach o wysokiej elastyczności i odporności na wysokie temperatury, ale nie jest dedykowany do użytku w zasilaniu silników trójfazowych, co ogranicza jego zastosowanie w tym kontekście. YDY, jako przewód z izolacją PVC, ma swoje ograniczenia w zakresie odporności na substancje chemiczne, co czyni go niewłaściwym wyborem w warunkach przemysłowych, gdzie eksploatacja przewodu może wiązać się z narażeniem na oleje czy chemikalia. Natomiast YLY jest przewodem typu linkowego, który jest mniej odporny na uszkodzenia mechaniczne, co czyni go nieodpowiednim do zastosowań w ruchomych odbiornikach, gdzie przewody są narażone na ciągłe zginanie i naprężenia. Wybierając niewłaściwy typ przewodu, można nie tylko narazić instalację na awarię, ale również stworzyć ryzyko dla bezpieczeństwa użytkowników. Właściwy dobór przewodów powinien opierać się na analizie warunków pracy, rodzaju medium, w którym będą one eksploatowane, oraz ich odporności na różne czynniki zewnętrzne.

Niepoprawna odpowiedź. Wybierając odpowiedzi A, C lub D, można być narażonym na poważne błędy w koncepcji zabezpieczeń silników trójfazowych. Urządzenia przedstawione na tych rysunkach nie są przekaźnikami kontroli faz, co oznacza, że nie spełniają kluczowej funkcji monitorowania kolejności faz oraz asymetrii napięć. Na przykład aparat A może być przekaźnikiem ogólnym, który nie ma odpowiednich funkcji zabezpieczających. Często mylnie sądzą, że prostsze urządzenia pomiarowe mogą wystarczyć do ochrony silników przed skomplikowanymi problemami związanymi z zasilaniem trójfazowym. To podejście jest niebezpieczne, ponieważ może prowadzić do sytuacji, w których silnik będzie narażony na niekorzystne warunki pracy, co w konsekwencji może skutkować kosztownymi naprawami lub całkowitą wymianą sprzętu. Zrozumienie, jakie konkretne funkcje powinno mieć urządzenie ochronne, jest kluczowe dla zapewnienia odpowiedniego poziomu bezpieczeństwa. Często występującym błędem jest również lekceważenie aspektu monitorowania asymetrii napięć, co w praktyce może prowadzić do obniżonej wydajności oraz skrócenia żywotności silnika. Prawidłowe dobieranie elementów zabezpieczeń powinno opierać się na analizie ryzyka i znajomości parametrów technicznych, co jest zgodne z najlepszymi praktykami inżynieryjnymi.

Niepoprawna odpowiedź. Wybór innego skrótu, takiego jak SPD (Surge Protective Device), LPL (Lightning Protection Level) czy SPZ (System Piorunochronny), jest nieprawidłowy, ponieważ te terminy odnoszą się do innych aspektów ochrony przed wyładowaniami elektrycznymi. SPD to urządzenie służące do ochrony przed przepięciami, które może być częścią systemu LPS, ale nie jest tożsamy z pełnym systemem ochrony odgromowej. Z kolei LPL definiuje poziomy ochrony, jakie powinny być osiągnięte przez system LPS, zamiast samych urządzeń ochronnych. SPZ to nieformalny skrót, który nie jest powszechnie uznawany w dokumentach normatywnych i nie ma standaryzowanego znaczenia. Z tego powodu, wybór tych terminów może prowadzić do nieporozumień i błędnej interpretacji zasad dotyczących ochrony odgromowej. Kluczowym błędem myślowym, prowadzącym do wyboru nieprawidłowych odpowiedzi, jest mylenie różnych elementów systemu ochrony, co może skutkować brakiem skutecznej ochrony przed wyładowaniami atmosferycznymi. Zrozumienie ról poszczególnych komponentów jest niezbędne do właściwego projektowania i wdrażania systemów ochrony, co podkreśla znaczenie przestrzegania norm i najlepszych praktyk w branży.

Niepoprawna odpowiedź. Wybór innych symboli, takich jak S2, S4 czy S1, może wynikać z niepełnego zrozumienia charakterystyki pracy maszyn elektrycznych. Na przykład, symbol S2 odnosi się do pracy, która może trwać tylko przez krótki czas, zwykle do 30 minut, bez przeciążeń, co jest nieadekwatne wobec wykresu, który wskazuje na cykliczne przeciążenia. Z kolei S4 to tryb, w którym maszyna pracuje w trybie przerywanym, co również nie pokrywa się z przedstawionym wykresem. Brak znajomości norm i klasyfikacji prowadzi do błędnych wyborów, które mogą skutkować nieefektywnym projektowaniem układów elektrycznych. Typowym błędem jest przyjmowanie, że każdy rodzaj pracy maszyny elektrycznej można zrealizować bez uwzględnienia rzeczywistych warunków pracy, co prowadzi do nieodpowiedniego doboru parametrów eksploatacyjnych. Znajomość klasyfikacji, takich jak S3, jest kluczowa dla zapewnienia, że maszyny elektryczne są projektowane zgodnie z ich wymaganiami eksploatacyjnymi, co z kolei ma znaczenie dla efektywności energetycznej i trwałości urządzeń. Zastosowanie niewłaściwego symbolu może prowadzić nie tylko do awarii, ale również do zwiększonych kosztów operacyjnych i nieefektywności.
