Informacje o egzaminie:

Zawód: Technik elektronik
Kwalifikacja: ELM.02 - Montaż oraz instalowanie układów i urządzeń elektronicznych
Data rozpoczęcia: 9 maja 2026 11:01
Data zakończenia: 9 maja 2026 11:17

Egzamin zdany!

Wynik: 27/40 punktów (67,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Ile maksymalnie urządzeń można podłączyć do Multiswitcha 9/8 w systemie telewizyjnym?

A. 1 antenę satelitarną z konwerterem quatro i 8 odbiorników

B. 1 antenę satelitarną z konwerterem single oraz 8 odbiorników

C. 2 anteny satelitarne z konwerterami single oraz 8 odbiorników

D. 2 anteny satelitarne z konwerterami quatro i 8 odbiorników

Wybór konwertera single dla multiswitcha 9/8 ogranicza znacząco jego funkcjonalność. Konwertery single pozwalają na przesył sygnału tylko z jednej anteny do jednego odbiornika, co uniemożliwia jednoczesne korzystanie z więcej niż jednej anteny w systemie. W rezultacie podłączenie jednej anteny satelitarnej z konwerterem single do multiswitcha i 8 odbiorników jest podejściem nieefektywnym, ponieważ tylko jeden odbiornik może korzystać z sygnału, co sprawia, że reszta odbiorników jest nieużyteczna. Dodatkowo, konwertery quatro są przystosowane do jednoczesnego odbioru z wielu źródeł sygnału, co jest kluczowe w zastosowaniach, gdzie liczba odbiorników jest duża. Z kolei wykorzystanie konwerterów quatro w przypadku multiswitcha 9/8 otwiera możliwości dla dwóch anten, co pozwala na większą elastyczność i zapewnia możliwość odbioru wielu programów jednocześnie. Dlatego połączenie dwóch anten z konwerterami quatro z multiswitchem 9/8, które może obsługiwać 8 odbiorników, jest rozwiązaniem zgodnym z najlepszymi praktykami w branży, które pozwala na pełne wykorzystanie potencjału systemu telewizyjnego.

Pytanie 2

Układy PLD to cyfrowe urządzenia logiczne, które tworzą kategorię układów

A. programowalnych

B. czasowych

C. pamięci statycznych

D. pamięci dynamicznych

Układy PLD, czyli programowalne układy logiczne, to coś, co daje nam spore możliwości. Można je konfigurować do różnych zadań, co jest super, bo dzięki temu mamy większą elastyczność w projektowaniu obwodów cyfrowych. Inżynierowie mogą dostosować te układy do konkretnych potrzeb, co w elektronice i automatyce ma duże znaczenie. PLD znajdują zastosowanie w różnych miejscach, jak na przykład w układach sterujących w systemach wbudowanych, w projektowaniu procesorów sygnałowych czy w interfejsach. To naprawdę przyspiesza cały proces prototypowania i testowania nowych rozwiązań. Programowanie takich układów w językach jak VHDL czy Verilog staje się coraz bardziej dostępne, co sprawia, że są popularniejsze w przemyśle elektronicznym. Dzięki PLD możemy szybciej wprowadzać nowe produkty na rynek i lepiej zarządzać ich efektywnością energetyczną, a co najważniejsze, możemy je łatwo modyfikować w trakcie użytkowania.

Pytanie 3

Przedstawiony na rysunkach przyrząd pomiarowy przeznaczony jest do

A. ustawiania anteny telewizji naziemnej.

B. analizy jakości sygnału w sieci telewizji kablowej.

C. pomiaru tłumienności przewodu antenowego.

D. ustawiania anteny satelitarnej.

Trzecia odpowiedź jest właściwa, bo urządzenie, które widzisz na zdjęciu, to "DVB-T Finder", a jego głównym zadaniem jest pomoc w ustawieniu anteny telewizyjnej. To narzędzie działa na sygnale DVB-T, czyli telewizji naziemnej, i naprawdę ułatwia znalezienie najlepszej pozycji anteny, żeby obraz był wyraźniejszy. Kiedy używasz tego typu miernika, możesz przesuwać antenę i obserwować, jak zmieniają się wskazania, aż do osiągnięcia najlepszego poziomu sygnału. Dobrze ustawiona antena ma ogromne znaczenie dla jakości odbioru, zwłaszcza w miejscach, gdzie zasięg jest słabszy. W ogóle warto korzystać z takich profesjonalnych narzędzi, bo to zgodne z najlepszymi praktykami, co później wpływa na stabilność sygnału i mniejsze zakłócenia.

Pytanie 4

Jaki element anteny satelitarnej oznaczono na rysunku cyfrą 1?

A. Reflektor.

B. Siłownik.

C. Wspornik.

D. Konwerter.

Konwerter, oznaczony na rysunku cyfrą 1, pełni kluczową rolę w systemach antenowych satelitarnych. Jego zadaniem jest konwersja sygnałów radiowych odbieranych przez reflektor anteny na sygnał elektryczny, który jest następnie transmitowany do odbiornika satelitarnego. W kontekście zastosowań praktycznych, konwertery są projektowane z różnymi parametrami, aby dostosować się do specyfikacji satelitów oraz różnorodnych pasm częstotliwości, takich jak Ku, Ka czy C. Ważne jest, aby konwerter był odpowiednio dopasowany do anteny, co wpływa na jakość odbioru sygnału oraz efektywność systemu. W branżowych standardach, takich jak EN 50083-2, określone są wymagania dotyczące konwerterów, co zapewnia ich niezawodność i efektywność. Osoby zajmujące się instalacjami satelitarnymi powinny znać różnice między konwerterami oraz ich konfiguracją, co ma fundamentalne znaczenie dla zapewnienia wysokiej jakości transmisji. Zrozumienie działania konwertera pozwala również na skuteczniejszą diagnostykę problemów związanych z odbiorem sygnału.

Pytanie 5

W instrukcji technicznej zasilacza impulsowego podano, że amplituda napięcia wyjściowego nie przekracza 50 mVpp. Co oznacza, że wartość nieprzekraczająca 50 mV to

A. skuteczna wartość napięcia tętnień

B. średnia wartość napięcia tętnień

C. międzyszczytowa wartość napięcia tętnień

D. maksymalna wartość napięcia tętnień

Wybór odpowiedzi dotyczącej skutecznej, maksymalnej lub średniej wartości napięcia tętnień jest mylący i nieadekwatny w kontekście opisanego problemu. Skuteczna wartość napięcia odnosi się do napięcia zmiennego, które dostarcza taką samą moc do obciążenia jak napięcie stałe. W przypadku tętnień, skuteczna wartość nie jest miarodajnym wskaźnikiem jakości napięcia, ponieważ nie uwzględnia ona zmienności sygnału w czasie, a jedynie jego efektywną moc. Z kolei maksymalna wartość odnosi się do najwyższego punktu napięcia w danym cyklu, co nie pozwala na pełne zrozumienie dynamiki sygnału. Średnia wartość napięcia również nie jest adekwatna, ponieważ nie odzwierciedla wahań napięcia, które mogą mieć negatywny wpływ na działanie urządzeń. W praktyce, projektując zasilacze impulsowe, kluczowe jest skupienie się na międzyszczytowej wartości tętnień, aby zapewnić ich stabilność i minimalizować wpływ na inne elementy układu. Często błędne wnioski wynikają z mylnego interpretowania definicji parametrów elektrycznych, co może prowadzić do niewłaściwego projektowania i nieoptymalnych rozwiązań w systemach zasilania.

Pytanie 6

Napięcie spadające pomiędzy zasilaczem a urządzeniem zasilanym nieznacznie przekracza maksymalnie dozwoloną wartość. Jakie działania może podjąć instalator w takiej sytuacji?

A. Użyć przewodu o mniejszym przekroju

B. Połączyć dwie żyły (lub więcej) równolegle

C. Zrezygnować z realizacji połączenia

D. Wykorzystać przewód aluminiowy o identycznym przekroju

Odpowiedź, którą zaznaczyłeś, jest jak najbardziej trafna! Połączenie dwóch żył równolegle to dobry sposób na zmniejszenie oporu elektrycznego. W praktyce, jak masz przewody o tym samym przekroju, to równoległe połączenie zwiększa zdolność przewodzenia prądu, co jest mega przydatne, zwłaszcza gdy potrzebujesz więcej energii. To wszystko jest zgodne z normami instalacyjnymi, które sugerują, że takie połączenie pozwala lepiej zarządzać spadkiem napięcia. To ważne, zwłaszcza przy urządzeniach, które wymagają sporo energii. Warto pamiętać, że projektując instalacje elektryczne, trzeba mieć na uwadze te rzeczy, co poprawia efektywność energetyczną i bezpieczeństwo. A tak na marginesie, dobrze jest też regularnie sprawdzać instalacje, żeby upewnić się, że wszystko działa jak należy w zgodzie z normami, takimi jak PN-IEC 60364.

Pytanie 7

Symbol bramki EX-NOR przedstawiono na rysunku oznaczonym literą

A. C.

B. B.

C. D.

D. A.

Bramka EX-NOR, znana również jako bramka równości, jest kluczowym elementem w projektowaniu systemów cyfrowych. Jej symbol, który przedstawia dodatkowe kółko na wyjściu, odzwierciedla negację, co jest istotne w kontekście logiki cyfrowej. Bramka ta generuje stan wysoki (1) tylko wtedy, gdy oba wejścia są identyczne, co powoduje, że jest szeroko stosowana w aplikacjach wymagających porównania wartości. Przykłady zastosowania bramki EX-NOR obejmują systemy kodowania, gdzie porównuje się sygnały binarne, oraz w układach detekcji błędów, gdzie konieczne jest zapewnienie zgodności danych. W praktyce zna to się z użycia bramek EX-NOR w układach arytmetycznych, gdzie programy potrzebują potwierdzenia, że dwa binarne wejścia są równe, przed podjęciem dalszych działań. Zrozumienie działania tej bramki jest kluczowe dla inżynierów zajmujących się projektowaniem układów cyfrowych, ponieważ pozwala to na stworzenie bardziej złożonych systemów logicznych, które są zgodne z branżowymi standardami projektowania. Zachęcam do dalszego zgłębiania tematu bramek logicznych oraz ich zastosowań w praktyce.

Pytanie 8

Nie wolno stosować gaśnicy do gaszenia pożaru w instalacji elektrycznej, gdy jest pod napięciem?

A. śniegowej

B. halonowej

C. pianowej

D. proszkowej

Gaśnice proszkowe, śniegowe i halonowe nie są odpowiednie do gaszenia pożarów instalacji elektrycznych. Gaśnice proszkowe, mimo że skuteczne w wielu sytuacjach, mogą nie być wystarczająco bezpieczne w bezpośrednim kontakcie z energią elektryczną. Proszek gaśniczy nie przewodzi prądu, ale w przypadku pożaru elektrycznego, może on nie skutkować pełnym ugaszeniem ognia, a jednocześnie może zanieczyścić urządzenia elektryczne, co prowadzi do ich uszkodzenia. Z kolei gaśnice śniegowe, które wykorzystują dwutlenek węgla, mogą powodować niebezpieczne sytuacje, gdyż ich działanie polega na odcinaniu dostępu powietrza do ognia. Jednak w przypadku niektórych instalacji elektrycznych, może dojść do sytuacji, gdzie nagłe zmiany temperatury mogą spowodować uszkodzenia elementów elektronicznych, co w konsekwencji prowadzi do dalszych zagrożeń. Halon, mimo że jest znany jako skuteczny środek gaśniczy, jest substancją, która również nie jest polecana do gaszenia pożarów związanych z urządzeniami elektrycznymi, głównie ze względów ekologicznych i zdrowotnych. W rzeczywistości, stosowanie halonu zostało w dużej mierze ograniczone przez przepisy międzynarodowe dotyczące ochrony środowiska. W związku z tym, użycie tych trzech typów gaśnic do gaszenia pożarów instalacji elektrycznych jest nie tylko niewłaściwe, ale także może zwiększać ryzyko i konsekwencje pożaru, co jasno podkreślają standardy BHP w kontekście ochrony przeciwpożarowej.

Pytanie 9

Przedstawiony schemat ideowy dotyczy

A. detektora przejścia.

B. układu całkującego.

C. ogranicznika napięcia.

D. klucza prądowego.

Wybór odpowiedzi innej niż układ całkujący może wynikać z niepełnego zrozumienia podstawowych zasad działania układów elektronicznych. Odpowiedź dotycząca detektora przejścia odnosi się do urządzenia, które wykrywa zmiany w sygnale, jednak nie integruje go w czasie, co jest istotą działania układu całkującego. Odpowiedzi związane z ogranicznikiem napięcia oraz kluczem prądowym także są błędne, ponieważ te urządzenia mają całkowicie inne funkcje. Ogranicznik napięcia służy do ochrony obwodów przed nadmiernym napięciem, a klucz prądowy używany jest do kontrolowania przepływu prądu w obwodach, co nie ma związku z funkcją integracji sygnału. Typowe błędy myślowe to mylenie funkcji urządzeń elektronicznych i ich zastosowań. W przypadku układu całkującego kluczowe jest zrozumienie roli kondensatora w integracji sygnału, co jest niezbędne w wielu zastosowaniach inżynieryjnych. Aby uniknąć takich pomyłek, warto przeanalizować różnice między różnymi typami układów oraz ich specyfikacje, co pomoże lepiej zrozumieć ich działanie i zastosowanie w praktyce.

Pytanie 10

Które elementy mocujące należy zastosować do montażu obudowy natynkowej centralki alarmowej do ściany wykonanej z betonu?

A. B.

B. A.

C. C.

D. D.

Do montażu obudowy natynkowej centralki alarmowej do ściany wykonanej z betonu, kołki rozporowe są najlepszym rozwiązaniem ze względu na ich właściwości mocujące. Kołki te zostały zaprojektowane do pracy w materiałach pełnych, takich jak beton, co gwarantuje ich wysoką efektywność. Dzięki swojej konstrukcji, kołki rozporowe rozwierają się w otworze, co zwiększa pole kontaktu i zapewnia trwałe połączenie. W praktyce oznacza to, że po zastosowaniu odpowiednich kołków, obudowa centralki będzie stabilnie mocowana, co jest niezbędne dla zapewnienia prawidłowego działania systemu alarmowego. Zastosowanie kołków rozporowych spełnia również standardy branżowe dotyczące montażu urządzeń elektronicznych, gdzie stabilność konstrukcji jest kluczowa. Warto również zwrócić uwagę na dobór odpowiednich kołków w zależności od średnicy otworu oraz wielkości śrub, co pozwoli na uzyskanie optymalnych rezultatów montażowych.

Pytanie 11

Podczas konserwacji systemu telewizyjnego, oceniając jakość sygnału w gniazdku abonenckim, co należy zmierzyć?

A. napięcie

B. moc

C. prąd

D. MER i BER

Odpowiedź MER i BER jest prawidłowa, ponieważ są to kluczowe wskaźniki jakości sygnału w instalacjach telewizyjnych. MER (Modulation Error Ratio) oraz BER (Bit Error Rate) służą do oceny jakości sygnału cyfrowego. MER mierzy stosunek błędów modulacji do sygnału, a jego wysoka wartość wskazuje na dobrą jakość sygnału, co jest kluczowe dla prawidłowego odbioru sygnału telewizyjnego. Z kolei BER informuje nas o liczbie błędnych bitów w transmisji, co pozwala na ocenę stabilności i niezawodności połączenia. W praktyce, podczas konserwacji systemów telewizyjnych, technicy powinni używać dedykowanych mierników, które umożliwiają pomiar tych wartości. Przykładowo, w systemach DVB-T/T2, stosowanie wartości MER powyżej 30 dB jest zalecane dla zapewnienia wysokiej jakości odbioru. Dobre praktyki w tym zakresie obejmują również regularne sprawdzanie parametrów sygnału w różnych porach dnia, aby zidentyfikować potencjalne problemy związane z zakłóceniami w otoczeniu.

Pytanie 12

Którego rodzaju kabel dotyczy termin STP?

A. Skrętki nieekranowanej

B. Światłowodowego

C. Koncentrycznego

D. Skrętki ekranowanej

Wybierając odpowiedź, która nie odnosi się do skrętki ekranowanej, można łatwo popełnić błąd w zrozumieniu terminologii związanej z kablami sieciowymi. Skrętka nieekranowana, mimo że również jest powszechnie używana, nie posiada dodatkowej warstwy ekranu, co czyni ją bardziej podatną na zakłócenia. Kable światłowodowe, chociaż są niezwykle szybkie i odporne na zakłócenia, działają na zupełnie innej zasadzie optycznej i nie są klasyfikowane jako skrętki, co czyni tę odpowiedź mylną. Kable koncentryczne, choć kiedyś popularne w telekomunikacji i telewizji kablowej, różnią się znacznie od skrętek i nie stosuje się ich w nowoczesnych sieciach komputerowych, gdzie dominuje technologia Ethernet. Typowe błędy myślowe prowadzące do niepoprawnych odpowiedzi mogą wynikać z nieznajomości różnic między różnymi typami kabli oraz ich zastosowaniami. Warto znać właściwości każdego z tych typów, aby móc efektywnie dobierać rozwiązania sieciowe, które będą najlepsze dla konkretnej aplikacji. Uwzględniając standardy branżowe oraz praktyki, można zrozumieć, dlaczego znajomość właściwych terminów i ich zastosowania jest kluczowa w projektowaniu i implementacji infrastruktury sieciowej.

Pytanie 13

Urządzenie przedstawione na zdjęciu to

A. czujka kontaktronowa.

B. listwa zaciskowa.

C. czujka liniowa.

D. przekaźnik pomocniczy.

Czujka kontaktronowa to urządzenie wykorzystywane w systemach alarmowych, które działa na zasadzie wykrywania otwarcia drzwi lub okien. Jej działanie opiera się na zjawisku magnetycznym, gdzie dwa kontakty zamykają obwód, gdy są w bliskiej odległości od siebie, a otwarcie drzwi lub okna powoduje ich rozłączenie. Tego typu czujki są często stosowane w zabezpieczeniach budynków oraz różnorodnych systemach monitorujących, zapewniając wysoki poziom ochrony. W kontekście dobrych praktyk branżowych, czujki kontaktronowe powinny być instalowane w miejscach narażonych na włamanie, a ich wybór powinien być zgodny z normami bezpieczeństwa, takimi jak EN 50131. Przykładem zastosowania czujki kontaktronowej może być instalacja w systemie alarmowym w domach, biurach czy magazynach, gdzie ich obecność skutecznie odstrasza potencjalnych intruzów. Warto również zaznaczyć, że czujki te są stosunkowo łatwe w montażu i mogą być zintegrowane z innymi systemami zabezpieczeń, co czyni je uniwersalnym wyborem w branży ochrony.

Pytanie 14

Sygnał z wewnętrznej anteny osiąga wartość 40 dBμV. Aby na wejściu antenowym telewizora uzyskać sygnał o poziomie 60 dBμV, jaki wzmacniacz o określonym wzmocnieniu powinien być zastosowany?

A. 60 dB

B. 100 dB

C. 20 dB

D. 40 dB

Wybór wzmocnienia sygnału na poziomie 40 dB, 60 dB czy 100 dB nie jest właściwy, ponieważ nie uwzględnia rzeczywistej różnicy między poziomami sygnału. Wzmocnienie 40 dB sugerowałoby, że sygnał wzmacniany do 80 dBμV, co jest nadmiernym wzmocnieniem w tym przypadku, mogącym prowadzić do przesterowania sygnału na wejściu odbiornika. Takie przesterowanie może skutkować zniekształceniem i degradacją jakości odbieranych sygnałów. Podobnie, wzmocnienia 60 dB i 100 dB są niewłaściwe, ponieważ prowadziłyby do jeszcze większego wzrostu poziomu sygnału, co nie tylko przekraczałoby wymagany poziom, ale także wprowadzałoby znaczące problemy z szumami i interferencjami. W praktyce, dobierając wzmacniacz, należy kierować się zasadą, że wzmocnienie powinno być dokładnie dopasowane do różnicy pomiędzy poziomem sygnału wejściowego a pożądanym poziomem sygnału wyjściowego. Każde nadmierne wzmocnienie może prowadzić do zakłóceń, co jest szczególnie ważne w aplikacjach telewizyjnych, gdzie jakość sygnału jest kluczowa dla odbioru. Przy doborze wzmacniaczy warto zwrócić uwagę na specyfikacje producenta oraz normy branżowe, aby uniknąć problemów z jakością odbioru.

Pytanie 15

Co oznacza skrót DISEqC?

A. modulator jedno wstęgowy używany w zbiorczych systemach telewizyjnych

B. adapter sieciowy do przesyłania sygnałów satelitarnych

C. protokół komunikacyjny do zarządzania urządzeniami satelitarnymi

D. konwerter satelitarny przeznaczony do hybrydowych sieci kablowych

DISEqC, czyli Digital Satellite Equipment Control, to taki protokół, który pozwala na łatwiejsze zarządzanie urządzeniami satelitarnymi, jak konwertery i przełączniki. Dzięki temu, co wymyślono w DISEqC, możemy zdalnie sterować tymi urządzeniami za pomocą sygnałów przez kabel współosiowy, co naprawdę ułatwia życie przy konfigurowaniu i używaniu systemów satelitarnych. to nie jest może coś super skomplikowanego, ale żeby korzystać z różnych sygnałów z wielu satelitów, no to DISEqC staje się mega przydatne, bo pozwala nam przełączać się między różnymi kanałami telewizyjnymi czy radiowymi bez potrzeby manualnego grzebania w konwerterach. Co ciekawe, ten standard jest dość powszechny w branży telekomunikacyjnej, więc warto go znać, jeśli chce się działać w tej dziedzinie. Poza tym, DISEqC działa razem z innymi standardami jak DVB-S, co oznacza, że można go używać z wieloma różnymi urządzeniami. Znajomość DISEqC i tego, jak to działa, zdecydowanie ułatwia projektowanie i korzystanie z systemów satelitarnych, według mnie to naprawdę ważne.

Pytanie 16

Aby zweryfikować ciągłość instalacji, należy użyć

A. omomierza

B. watmierz

C. woltomierza

D. amperomierza

Omomierz to urządzenie pomiarowe, które jest kluczowe w procesie sprawdzania ciągłości instalacji elektrycznej. Jego głównym zadaniem jest pomiar rezystancji elektrycznej, co pozwala na ocenę, czy dany przewód lub obwód są poprawnie połączone i czy nie mają przerw. W praktyce, omomierz jest używany do weryfikacji ciągłości połączeń uziemiających, a także do testowania przewodów w instalacjach elektrycznych przed ich uruchomieniem. Zgodnie z normą PN-EN 61557, pomiar rezystancji izolacji oraz ciągłości przewodów jest niezbędnym krokiem w procesie odbioru instalacji elektrycznych. Użycie omomierza pozwala na wykrycie potencjalnych problemów, które mogłyby prowadzić do awarii systemów elektrycznych lub stanowić zagrożenie dla bezpieczeństwa. Dobrą praktyką jest przeprowadzanie takich pomiarów regularnie, szczególnie w instalacjach narażonych na czynniki atmosferyczne lub mechaniczne uszkodzenia. Rezultaty pomiarów powinny być dokumentowane w celu zapewnienia zgodności z obowiązującymi normami i przepisami.

Pytanie 17

Reflektometr optyczny to urządzenie wykorzystywane do zlokalizowania uszkodzeń w

A. światłowodach

B. matrycach LED RGB

C. matrycach LCD

D. ogniwach fotowoltaicznych

Reflektometr optyczny, czyli popularnie nazywany OTDR (ang. Optical Time Domain Reflectometer), to jedno z tych urządzeń, których naprawdę nie da się zastąpić podczas pracy ze światłowodami. Moim zdaniem każdy technik, który miał do czynienia z budową lub serwisowaniem sieci światłowodowych, prędzej czy później spotkał się z tym sprzętem. Reflektometr pozwala na dokładne zlokalizowanie uszkodzeń, osłabień sygnału czy miejsc złączeń na całej długości włókna optycznego. Działa to tak, że urządzenie wysyła krótkie impulsy światła do światłowodu i mierzy, ile światła wraca w postaci odbić od nieciągłości – analizując te sygnały, można określić, gdzie dokładnie jest problem. W praktyce reflektometr jest niezastąpiony przy diagnozowaniu awarii, odbiorach nowych instalacji czy ocenie jakości wykonania spawów. Branżowe standardy, jak np. zalecenia ITU-T G.652 czy wytyczne ISO/IEC 14763-3 wręcz wymagają stosowania OTDR do testów akceptacyjnych. Dobrą praktyką jest też regularne wykonywanie pomiarów reflektometrycznych, by monitorować stan sieci światłowodowej w czasie. Tylko reflektometr może realnie wskazać na przykład mikropęknięcia czy źle wykonane spawy – żadne inne narzędzie nie da tak precyzyjnego obrazu. Mówiąc wprost, bez reflektometru diagnoza długich tras światłowodowych byłaby praktycznie niemożliwa, a naprawy trwałyby wieki.

Pytanie 18

Aby zapewnić prawidłowe funkcjonowanie systemu kontroli dostępu, konieczne jest

A. wymiana rejestratora cyfrowego

B. konfiguracja czasu alarmowania

C. naprawa kontrolera ethernet

D. dostosowanie zwory elektromagnetycznej

Regulacja zwory elektromagnetycznej jest kluczowym elementem konserwacji systemu kontroli dostępu, ponieważ to właśnie zwora odpowiada za fizyczne zabezpieczenie drzwi. Zwory elektromagnetyczne działają na zasadzie przyciągania magnetycznego, które utrzymuje drzwi zamknięte, gdy system jest aktywowany. Właściwa regulacja zapewnia, że zwora działa zgodnie z normami bezpieczeństwa, minimalizując ryzyko nieautoryzowanego dostępu. Przykładem zastosowania regulacji może być sytuacja, w której zwora nie trzyma drzwi wystarczająco mocno, co może prowadzić do ich łatwego otwarcia przez osoby trzecie. Regularne kontrole i dostosowania zwory są zgodne z najlepszymi praktykami branżowymi, które zalecają monitoring stanu mechanizmów zabezpieczeń. Ponadto, zwory powinny być sprawdzane pod kątem ewentualnych uszkodzeń oraz korozji, aby zapewnić ich długoterminową efektywność. Odpowiednie szkolenie personelu w zakresie konserwacji i regulacji systemu zabezpieczeń, w tym zwór, jest również istotnym aspektem utrzymania bezpieczeństwa w obiektach.

Pytanie 19

Aby zabezpieczyć drogi oddechowe przed szkodliwymi oparami, podczas lutowania należy używać

A. odsysacza cyny

B. odsysacza dymu

C. wiatraka

D. półmaski filtracyjnej bez zaworka

Odsysacz dymu jest kluczowym urządzeniem do ochrony dróg oddechowych podczas lutowania, gdyż skutecznie eliminuje toksyczne opary i cząstki, które powstają w procesie lutowania. Dym lutowniczy zawiera m.in. substancje chemiczne, takie jak opary metali oraz substancje lotne, które mogą mieć negatywny wpływ na zdrowie, w tym powodować podrażnienia dróg oddechowych, a w dłuższym okresie prowadzić do poważnych problemów zdrowotnych. Odsysacze dymu działają na zasadzie lokalnego odsysania, co oznacza, że są w stanie zbierać dym w bezpośrednim sąsiedztwie miejsca pracy. Dobrą praktyką jest również ich regularne serwisowanie i wymiana filtrów, aby zapewnić ich maksymalną efektywność. W normach dotyczących BHP oraz w wytycznych dotyczących ochrony zdrowia w miejscu pracy, takich jak normy OSHA, podkreśla się znaczenie stosowania odpowiednich środków ochrony osobistej oraz systemów wentylacyjnych. W sytuacjach, gdzie nie można zastosować odsysacza dymu, zaleca się stosowanie wentylacji ogólnej, jednak jej skuteczność w eliminowaniu toksycznych substancji jest znacznie niższa. Dlatego, aby zapewnić sobie bezpieczne warunki pracy, należy zawsze korzystać z odsysaczy dymu.

Pytanie 20

W tabeli przedstawiono fragment danych technicznych kamery IP. W jakim maksymalnym zakresie temperatur może ona pracować?

Dane techniczne
Przetwornik	1/3" 2 MP PS CMOS
Rozdzielczość	2 Mpx, 1920 x 1080 pikseli
Czułość	0,01 lux/F 1,2, 0 lux (IR LED ON)
Obiektyw	3,6 mm
Oświetlacz	35 diod ⌀5 IR LED (zasięg 20 m)
Stosunek sygnału do szumu	>50 dB (AGC OFF)
Kompresja wideo	H.264/MJPEG/MPEG4
Prędkość i rozdzielczość przetwarzania	25 kl/s @ 1920×1080 (2 Mpx)
Strumienie	transmisja strumienia głównego: 2 Mpx / 720 p (25 kl/s) transmisja strumienia pomocniczego: D1/CIF (25 kl/s)
Bitrate	32 K ~ 8192 Kbps (H.264), 32 K ~ 12288 Kbps (MJPEG)
Ustawienia	AWB, ATW, AGC, BLC, DWDR, 3DNR, HLC, MIR
Dzień / Noc	ICR
Ethernet	10/100 Base-T PoE 802.3af
Wsparcie dla protokołów	Onvif, PSIA, CGI
Obsługiwane protokoły	IPv4/IPv6, HTTP, HTTPS, SSL, TCP/IP, UDP, UPnP, ICMP, IGMP, SNMP, RTSP, RTP, SMTP, NTP, DHCP, DNS, PPPOE, DDNS, FTP, IP Filter, QoS, Bonjour
Klasa szczelności	IP66
Zacisk przewodu ochronnego	TAK
Zasilanie	DC 12 V (gniazdo 5,5/2,1) lub PoE 48 V (802.3af)
Wilgotność	0 ~ 95%
Temperatura pracy	-20°C ~ 60°C
Waga	650 g
Wymiary	70x66x160 mm

A. Od -20°C do +60°C

B. Od -30°C do +80°C

C. Od 0°C do +40°C

D. Od -10°C do +40°C

Odpowiedź "Od -20°C do +60°C" jest poprawna, ponieważ w tabeli danych technicznych kamery IP zawarto dokładny zakres temperatury, w jakim urządzenie może niezawodnie funkcjonować. Wartości te są kluczowe dla użytkowników, którzy planują zastosowanie kamery w różnorodnych warunkach środowiskowych. Na przykład, kamery pracujące w temperaturach poniżej zera, takie jak -20°C, są szczególnie przydatne w systemach monitoringu w rejonach o ostrym klimacie. Z kolei górny limit +60°C może być istotny w miejscach narażonych na intensywne nasłonecznienie. Przestrzeganie tych parametrów zapewnia nie tylko prawidłowe działanie, ale również wydłuża żywotność sprzętu, co jest zgodne z najlepszymi praktykami branżowymi, które sugerują, aby zawsze operować w zalecanych przez producenta zakresach temperatur. W przypadku przekroczenia tych wartości, ryzykujemy uszkodzenie podzespołów, co może prowadzić do awarii systemu monitoringu. Zrozumienie zakresu temperatury pracy jest więc kluczowe dla efektywności i niezawodności monitoringu w różnych warunkach zewnętrznych.

Pytanie 21

Aby zweryfikować funkcjonalność kabla krosowego, co należy zastosować?

A. testera kabli sieciowych przy odłączonym kablu od wszystkich urządzeń

B. testera kabli sieciowych przy podłączonym kablu do sieci komputerowej

C. wobulatora przy odłączonym kablu od wszystkich urządzeń

D. wobulatora przy podłączonym kablu do sieci komputerowej

Jak podłączysz tester kabli do włączonego kabla, to może być naprawdę kiepsko z wynikami testów. Aktywne urządzenia mogą wysyłać sygnały, które zakłócają analizę przez tester, przez co wyniki mogą być fałszywe. Na przykład, jeśli testujesz kabel z podłączonymi urządzeniami, tester może pokazać problemy, których tak naprawdę nie ma, co tylko wprowadza w błąd i może sprawić, że ktoś niepotrzebnie zacznie grzebać w infrastrukturze. To dość powszechny błąd, który może prowadzić do dużych problemów w komunikacji sieciowej. Wobulator też jest narzędziem diagnostycznym, ale używanie go w takich sytuacjach mija się z celem, bo też wymaga, by urządzenie było odłączone, żeby uniknąć zakłóceń. No i wobulator głównie służy do testowania sygnałów w telekomunikacji, a nie do sprawdzania struktury kabli. Dlatego używanie tych narzędzi w niewłaściwy sposób może tylko pogorszyć diagnostykę i zwiększyć szansę na problemy w sieci.

Pytanie 22

Aby zabezpieczyć naprawiane urządzenie elektroniczne przed działaniem ESD, należy

A. otwierać urządzenie umieszczone na uziemionej macie

B. przy demontażu obudowy wykazać szczególną ostrożność

C. zasilać urządzenie poprzez transformator separujący

D. podłączyć urządzenie do źródła zasilania

Otwarcie urządzenia umieszczonego na uziemionej macie jest kluczowym krokiem w zapobieganiu uszkodzeniom spowodowanym przez wyładowania elektrostatyczne (ESD). Uziemiona mata działa jak bariera ochronna, odprowadzając ładunki elektrostatyczne zgromadzone na powierzchni urządzenia lub na osobie wykonującej naprawy. Zgodnie z normą IEC 61340-5-1, takie praktyki są zalecane w środowiskach, gdzie wrażliwe komponenty elektroniczne są regularnie naprawiane. Używanie uziemionej maty minimalizuje ryzyko uszkodzenia delikatnych układów elektronicznych, które mogą być podatne na uszkodzenia spowodowane nawet niewielkimi wyładowaniami. Przykładem zastosowania takiej praktyki jest praca w laboratoriach serwisowych, gdzie technicy muszą często demontować i montować komponenty wrażliwe na ESD. Użycie uziemionej maty, w połączeniu z odpowiednim ubraniem antystatycznym, stanowi kompleksowe podejście do ochrony przed ESD.

Pytanie 23

Podczas serwisowania konkretnego urządzenia elektronicznego, technik zauważył, że można usunąć usterkę poprzez wymianę modułu (koszt zakupu nowego modułu - 230 zł, czas trwania naprawy - 0,5 godziny) lub poprzez naprawę uszkodzonego modułu (koszt zakupu uszkodzonych elementów - 57 zł, czas trwania naprawy - 3 godziny). Koszt jednej roboczogodziny wynosi 68 zł. Koszt dostarczenia naprawionego urządzenia do klienta to 50 zł. Technik zaproponował klientowi najtańsze rozwiązanie, polegające na

A. naprawie uszkodzonego modułu z dowozem urządzenia do klienta.

B. naprawie uszkodzonego modułu bez dostarczenia naprawionego urządzenia do klienta.

C. wymianie całego modułu bez dostarczania naprawionego urządzenia do klienta.

D. wymianie całego modułu z dowozem urządzenia do klienta.

Propozycje, które opierają się na wymianie modułu lub dostarczeniu naprawionego urządzenia, nie są korzystne ekonomicznie, co jest kluczowe w takich sytuacjach. Wymiana całego modułu wiąże się z większym wydatkiem, ponieważ koszt nowego modułu wynosi 230 zł, a dodatkowo trzeba doliczyć wydatki na roboczogodziny, co w sumie daje wyższy koszt niż naprawa. Alternatywne podejście, które uwzględnia dostarczenie urządzenia do klienta, również zwiększa całkowity koszt, wprowadzając dodatkowe 50 zł. To pokazuje, że nie wszystkie rozwiązania są optymalne, a kluczowe jest porównywanie zarówno kosztów materiałów, jak i robocizny. Typowym błędem myślowym jest skupienie się na aspekcie wymiany jako szybszym rozwiązaniu, przy jednoczesnym ignorowaniu kosztów długoterminowych. Sugerowanie dostarczenia naprawionego urządzenia może odzwierciedlać brak zrozumienia dla potrzeb budżetowych klienta oraz jego oczekiwań co do kosztów naprawy. W praktyce serwisowej ważne jest zrozumienie, że najtańsze rozwiązanie nie zawsze jest tożsame z najprostszym czy najszybszym, i należy podejmować decyzje na podstawie analizy kosztów oraz potrzeb klienta.

Pytanie 24

Przyrząd pomiarowy przedstawiony na rysunkach służy do wykonywania pomiarów w

A. sieciach komputerowych.

B. systemach monitoringu.

C. instalacjach antenowych.

D. instalacjach alarmowych.

Wybór odpowiedzi dotyczących sieci komputerowych, systemów monitoringu czy instalacji alarmowych wynika z nieporozumienia dotyczącego funkcji analizatora sygnału DVB-T. Te obszary technologiczne korzystają z zupełnie innych narzędzi pomiarowych, które są dostosowane do ich specyficznych potrzeb. Na przykład, w przypadku sieci komputerowych, do diagnostyki i monitorowania używa się testerów sieci, które oceniają prędkość transferu danych, jakość połączenia oraz inne parametry związane z transmisją danych. Z kolei systemy monitoringu wymagają zastosowania kamer oraz urządzeń rejestrujących, które nie mają zastosowania w kontekście pomiaru sygnału telewizji cyfrowej. Instalacje alarmowe stosują czujniki i detektory związane z bezpieczeństwem, a nie analizatory sygnału wideo. Takie nieścisłości mogą prowadzić do mylnego przekonania, że urządzenia są zamienne, co w praktyce może skutkować brakiem prawidłowego odbioru sygnału telewizyjnego. Ważne jest zrozumienie, że każdy z tych obszarów korzysta z dedykowanych narzędzi, które są projektowane z myślą o ich unikalnych wymaganiach oraz standardach branżowych. Ostatecznie, wybór odpowiednich przyrządów do pomiarów jest kluczowy dla efektywności i niezawodności systemów technologicznych.

Pytanie 25

Jakie urządzenie służy do mierzenia ciśnienia?

A. tachometr

B. luksomierz

C. pirometr

D. manometr

Manometr jest urządzeniem służącym do pomiaru ciśnienia gazów lub cieczy. Pomiar ciśnienia jest kluczowy w wielu dziedzinach, takich jak inżynieria, przemysł chemiczny, hydraulika oraz w systemach HVAC. Manometry mogą być mechaniczne, wykorzystujące zasadę sprężystości lub cieczy, lub elektroniczne, które oferują większą dokładność oraz możliwość zdalnego odczytu. Przykładem zastosowania manometrów jest monitorowanie ciśnienia w instalacjach wodociągowych, gdzie nadmierne ciśnienie może prowadzić do uszkodzeń. W przemyśle chemicznym manometry są niezbędne do kontrolowania procesów reakcyjnych, które są wrażliwe na ciśnienie. W standardach branżowych, takich jak ASME B40.100, określone są wymagania dotyczące kalibracji i konserwacji manometrów, co zapewnia ich niezawodność i dokładność. Zrozumienie i poprawne stosowanie manometrów jest kluczowe w kontekście bezpieczeństwa i efektywności operacyjnej.

Pytanie 26

Stabilizator o symbolu LM7812 charakteryzuje się

A. regulowanym ujemnym napięciem na wyjściu

B. nieregulowanym ujemnym napięciem na wyjściu

C. regulowanym dodatnim napięciem na wyjściu

D. nieregulowanym dodatnim napięciem na wyjściu

Stabilizator LM7812 jest typowym stabilizatorem napięcia, który zapewnia stałe wyjściowe napięcie dodatnie o wartości 12V. Jest to model nieregulowany, co oznacza, że użytkownik nie ma możliwości dostosowania jego napięcia wyjściowego. Stabilizatory tego typu są powszechnie stosowane w różnych aplikacjach elektronicznych, gdzie wymagane jest zasilanie układów o stałym napięciu, takich jak mikroprocesory, moduły komunikacyjne, czy systemy zasilania w projektach DIY. LM7812 charakteryzuje się dużą prostotą w użyciu, a jego podłączenie wymaga jedynie kilku dodatkowych komponentów, jak kondensatory filtrujące na wejściu i wyjściu, które stabilizują napięcie i zapewniają odpowiednią jakość sygnału. Zgodnie z dobrymi praktykami, stabilizatory takie jak LM7812 są często wykorzystywane w zasilaczach laboratoryjnych, zasilaczach do projektów hobbystycznych oraz w urządzeniach przemysłowych, co czyni je niezawodnym wyborem dla inżynierów i konstruktorów.

Pytanie 27

Na podstawie dołączonej tabeli określ, ile powinno wynosić natężenie oświetlenia na stanowisku pracy przy wykonywaniu precyzyjnych czynności montażowych układów mikroelektronicznych.

Działalność przemysłowa i rzemieślnicza – Przemysł elektrotechniczny i elektroniczny
Typ obszaru, zadanie lub działalność	Wymagane natężenie oświetlenia, lx
Produkcja kabli i przewodów	300
Uzwojenie: – duże cewki – średnie cewki – małe cewki	300 500 750
Impregnacja cewek	300
Galwanizowanie	300
Montaż: – zgrubny, np. duże transformatory, – średni, np. tablice rozdzielcze – dokładny, np. telefony, radia, sprzęt IT (komputery) – precyzyjny, np. sprzęt pomiarowy, płytki obwodów drukowanych	300 500 750 1000
Warsztaty elektroniczne, sprawdzanie, regulacja	1500

A. 1500 lx

B. 1000 lx

C. 500 lx

D. 750 lx

Wybrana odpowiedź 1000 lx jest prawidłowa, ponieważ zgodnie z obowiązującymi normami, takimi jak PN-EN 12464-1, natężenie oświetlenia na stanowiskach pracy, gdzie wykonywane są precyzyjne czynności montażowe, powinno wynosić właśnie 1000 lx. W przypadku pracy z układami mikroelektronicznymi, na przykład podczas montażu płytek obwodów drukowanych, niewłaściwe natężenie oświetlenia może prowadzić do uszkodzeń komponentów lub błędów w montażu. Odpowiednie natężenie pozwala na dokładne dostrzeganie detali oraz minimalizuje ryzyko zmęczenia wzroku, co jest kluczowe w pracy wymagającej wysoce precyzyjnych działań. Ponadto, odpowiednie oświetlenie przyczynia się do ogólnej poprawy komfortu i efektywności pracy, co jest istotne dla jakości wytwarzanych produktów. Przykłady zastosowań obejmują prace w laboratoriach i zakładach produkcyjnych, gdzie błędy mogą prowadzić do poważnych konsekwencji finansowych i reputacyjnych.

Pytanie 28

Czego można dokonać za pomocą cęgów bocznych?

A. skręcać żyły przewodów elektrycznych

B. formować końcówki żył przewodów elektrycznych

C. usuwać izolację z żył przewodów elektrycznych

D. ciąć żyły przewodów elektrycznych

Cęgi boczne to specjalistyczne narzędzia stosowane w elektrotechnice do cięcia przewodów, w tym żył przewodów elektrycznych. Dzięki ich konstrukcji, która posiada ostre krawędzie, umożliwiają one precyzyjne i efektywne cięcie różnych typów materiałów, co jest kluczowe w pracy z instalacjami elektrycznymi. Przykładowo, podczas montażu urządzeń elektrycznych, technicy często muszą dostosować długość przewodów, co wymaga ich cięcia. Ponadto, cęgi boczne są nieocenione w sytuacjach, gdy konieczne jest przycinanie przewodów w ograniczonej przestrzeni, gdzie tradycyjne narzędzia mogą być zbyt duże. W kontekście standardów branżowych, cięcie przewodów powinno być przeprowadzane zgodnie z normami IEC 60204-1, które nakładają obowiązek zapewnienia bezpieczeństwa operacji elektrycznych. Używanie cęgów bocznych zapewnia nie tylko dokładność, ale także minimalizuje ryzyko uszkodzenia izolacji przewodu, co mogłoby prowadzić do awarii instalacji elektrycznej.

Pytanie 29

Bezpiecznik topikowy stanowi komponent, który chroni przed efektami

A. spadku napięcia zasilającego

B. zwarć w obwodzie elektrycznym

C. przepięć w instalacji elektrycznej

D. nagromadzenia ładunku elektrostatycznego

Bezpiecznik topikowy jest kluczowym elementem zabezpieczeń elektrycznych, zapobiegającym skutkom zwarć w obwodzie elektrycznym. Działa na zasadzie przerywania obwodu, gdy prąd przepływający przez niego przekroczy określoną wartość. W przypadku zwarcia, prąd składający się z dużych wartości może prowadzić do przegrzania przewodów, co skutkuje uszkodzeniem urządzeń i zwiększa ryzyko pożaru. Bezpieczniki topikowe są powszechnie stosowane w instalacjach domowych i przemysłowych, zgodnie z normami takimi jak PN-EN 60269. Dobrze dobrany bezpiecznik topikowy chroni nie tylko instalację, ale również podłączone urządzenia, takie jak komputery czy sprzęt RTV. W przypadku awarii, wymiana bezpiecznika jest prostym zadaniem, które można wykonać samodzielnie, co czyni je praktycznym rozwiązaniem. Zrozumienie roli bezpiecznika topikowego w systemach zabezpieczeń jest kluczowe dla zapewnienia bezpieczeństwa oraz niezawodności instalacji elektrycznych.

Pytanie 30

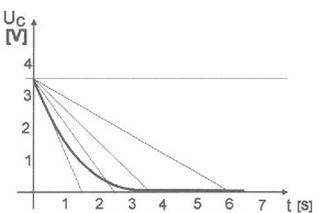

Z przedstawionego przebiegu Uc=f(t) wynika, że stała czasowa T w układzie rozładowania kondensatora wynosi

A. 6,5 s

B. 3,5 s

C. 2,5 s

D. 1,5 s

Odpowiedzi, które wskazują na inne wartości stałej czasowej, takie jak 2,5 s, 3,5 s lub 6,5 s, mogą wynikać z niedokładnego zrozumienia definicji stałej czasowej lub błędnej analizy wykresu. Często zdarza się, że osoby uczące się tego zagadnienia mylą czas, w którym napięcie spada na wykresie, z rzeczywistą wartością stałej czasowej. Na przykład, odpowiedź 2,5 s może wydawać się logiczna, gdyż jest to czas, w którym część wykresu wykazuje zauważalną zmianę, ale nie odzwierciedla ona momentu, w którym napięcie osiąga poziom 1/e. Podobnie, wartości 3,5 s i 6,5 s również są nieprawidłowe, ponieważ przekraczają czas, w którym zachodzi istotna zmiana napięcia. Również, jednym z powszechnych błędów myślowych jest skupienie się na chwilowych wahaniach napięcia zamiast na ogólnej tendencji rozładowania kondensatora. W praktyce, aby właściwie interpretować wykresy związane z obwodami RC, należy zwrócić szczególną uwagę na kluczowe punkty, w których zachodzą fundamentalne zmiany, a nie jedynie na mniejsze fluktuacje. Zrozumienie tego aspektu jest kluczowe dla projektowania efektywnych układów elektronicznych oraz ich poprawnej analizy.

Pytanie 31

Co należy zrobić, gdy po zainstalowaniu domofonu i podłączeniu zasilania w słuchawce słychać piski?

A. zwiększyć poziom głośności w panelu.

B. dostosować poziom głośności w unifonie.

C. zwiększyć napięcie zasilania elektrozaczepu.

D. regulować napięcie w kasecie rozmownej.

Podwyższenie poziomu głośności w panelu, a nie w unifonie, nie rozwiązuje problemu pisków, ponieważ to unifon jest bezpośrednim źródłem dźwięku. Zwiększenie głośności na panelu może jedynie intensyfikować problem, zamiast go eliminować. W praktyce, niezrozumienie, że unifon powinien mieć własną regulację głośności, prowadzi do błędnych wniosków. Podobnie, wyregulowanie napięcia w kasecie rozmownej nie jest odpowiednią metodą na rozwiązanie problemu z dźwiękiem. Kasa rozmowna pełni rolę zasilającą i sterującą, a nie audio, więc zmiana napięcia w tym miejscu nie wpłynie na jakość dźwięku. Co więcej, podwyższenie napięcia zasilania elektrozaczepu nie ma związku z problemami audio w unifonie. Elektrozaczep odpowiada za otwieranie drzwi, a nie za przekazywanie dźwięku. Typowym błędem w takich sytuacjach jest mylenie funkcji poszczególnych elementów systemu domofonowego, co prowadzi do nieefektywnych rozwiązań. Zrozumienie, że każdy komponent pełni swoją unikalną funkcję, jest kluczowe dla prawidłowej obsługi systemów audio-wideo, a także działania całego systemu domofonowego.

Pytanie 32

W tabeli przedstawiono fragment danych technicznych bezprzewodowego czujnika temperatury. Określ, który z czynników może wpływać na niewłaściwą pracę czujnika.

DANE TECHNICZNE
Pasmo częstotliwości pracy	868,0 MHz ÷ 868,6 MHz
Zasięg komunikacji radiowej (w terenie otwartym)	do 500 m
Zasilanie	bateria litowa CR123A 3 V
Czas pracy na baterii	około 3 lata
Pobór prądu w stanie gotowości	50 μA
Maksymalny pobór prądu	16 mA
Dokładność pomiaru temperatury	±2%
Zakres temperatur pracy	-10 °C...+55 °C
Maksymalna wilgotność	93±3%
Wymiary obudowy	24 x 110 x 27 mm
Waga	56 g

A. Zakres zmian temperatury 15°C÷30°C.

B. Napięcie zasilania czujnika 2,9 V.

C. Obce źródło fal radiowych 868 MHz.

D. Odbiornik słuchawek bezprzewodowych 433 MHz.

Czynniki, które mogą wpływać na działanie czujnika temperatury, wymagają zrozumienia zasad jego funkcjonowania oraz kontekstu jego zastosowania. Zakres zmian temperatury 15°C÷30°C to parametry, w których czujnik powinien prawidłowo działać, ponieważ są zgodne z jego specyfikacją. Odpowiedź sugerująca, że problemem może być odbiornik słuchawek bezprzewodowych pracujący na częstotliwości 433 MHz, jest mylna, ponieważ różne urządzenia pracujące na różnych częstotliwościach nie wchodzą w interakcję, co pozwala na ich jednoczesne działanie w tym samym pomieszczeniu. Napięcie zasilania 2,9 V również mieści się w dopuszczalnym zakresie dla tego typu czujnika, co wyklucza je jako źródło problemów. Często nieprawidłowe wnioski oparte są na mylnym założeniu, że wszystkie urządzenia bezprzewodowe mogą zakłócać swoje działanie, niezależnie od częstotliwości. W rzeczywistości, aby zakłócenia miały miejsce, muszą one występować na tej samej częstotliwości operacyjnej. Zrozumienie zasad działania systemów bezprzewodowych oraz znajomość specyfikacji technicznych urządzeń są kluczowe dla ich prawidłowego wykorzystania, co pozwala na uniknięcie błędnych interpretacji dotyczących wpływu różnych czynników na ich funkcjonowanie.

Pytanie 33

Czujnik typu PIR służy do wykrywania

A. dymu

B. światła

C. ruchu

D. wilgoci

Czujka typu PIR (Passive Infrared Sensor) jest urządzeniem wykrywającym ruch na podstawie analizy promieniowania podczerwonego emitowanego przez obiekty w swoim zasięgu. Działa na zasadzie detekcji zmian temperatury w polu widzenia czujnika, co jest istotne w kontekście monitorowania obszaru. Czujki te są szeroko stosowane w systemach zabezpieczeń, automatyce budynkowej oraz inteligentnych domach. Przykładem zastosowania jest system alarmowy, w którym czujka PIR uruchamia alarm w momencie wykrycia ruchu, co zwiększa bezpieczeństwo obiektu. Standardy branżowe, takie jak EN 50131, definiują wymagania dotyczące wydajności i niezawodności takich czujek, aby zapewnić ich skuteczność w detekcji ruchu. Dzięki swojej konstrukcji czujki PIR są energooszczędne, co czyni je idealnym wyborem do zastosowań w nowoczesnych systemach automatyzacji, gdzie ważna jest efektywność energetyczna. Właściwe umiejscowienie czujnika oraz jego kalibracja są kluczowe dla optymalizacji działania, co podkreśla potrzebę stosowania dobrych praktyk w instalacji i użytkowaniu tych urządzeń.

Pytanie 34

Brak obrazu na ekranie wideodomofonu może być spowodowany

A. polem elektromagnetycznym w okolicy sprzętu

B. usterką podświetlaczy IRED kamery

C. awarią elektrozaczepu

D. zwarciem przewodu sygnałowego

Zwarcie kabla sygnałowego jest jednym z najczęstszych problemów, które mogą prowadzić do braku obrazu na monitorze wideodomofonu. Kabel sygnałowy, odpowiedzialny za przesyłanie danych wideo między kamerą a wyświetlaczem, może ulec uszkodzeniu, na przykład w wyniku nieprawidłowego montażu, zbyt dużego napięcia, lub kontaktu z wodą. W przypadku zwarcia sygnał jest zakłócony, co uniemożliwia poprawne przesyłanie obrazu. Praktycznym przykładem może być sytuacja, gdy instalacja była prowadzona w trudnych warunkach atmosferycznych, co zwiększa ryzyko uszkodzenia kabli. W branży zaleca się stosowanie kabli o odpowiedniej klasyfikacji i wysokiej odporności na czynniki zewnętrzne, a także regularne przeprowadzanie testów i inspekcji instalacji, aby upewnić się, że system działa prawidłowo. Warto też stosować standardy takie jak ISO/IEC 11801 dotyczące okablowania strukturalnego, aby zapewnić wysoką jakość i niezawodność instalacji.

Pytanie 35

Jaki standard kompresji audio jest stosowany w Polsce w dekoderach telewizji cyfrowej naziemnej DVB-T?

A. MPEG-3

B. MPEG-1

C. MPEG-2

D. MPEG-4

MPEG-4, znany też jako MPEG-4 Part 14, to standard kompresji audio i wideo, który wszedł w życie w latach 90. XX wieku. Stał się popularny, bo świetnie radzi sobie z kompresją danych, a jednocześnie oferuje wysoką jakość obrazu i dźwięku. Jeśli chodzi o telewizję cyfrową naziemną DVB-T, to MPEG-4 jest szeroko stosowany do nadawania sygnałów, bo pozwala zmniejszyć wymagania dotyczące przepustowości, a jakość odbioru pozostaje wysoka. W Polsce mamy przykład z platformą DVB-T, która dzięki niemu umożliwia odbiór kanałów telewizyjnych w HD. Co ciekawe, MPEG-4 wspiera również interaktywne treści i różne aplikacje multimedialne, przez co jest bardzo wszechstronny w nadawaniu. A to, że jest zgodny z nowoczesnymi urządzeniami, tylko zwiększa jego popularność i dostępność dla użytkowników. Warto też dodać, że MPEG-4 to rozwinięcie wcześniejszych standardów, jak MPEG-1 i MPEG-2, oferując lepszą kompresję i dostosowanie do nowoczesnych technologii, takich jak streaming i wideo na żądanie.

Pytanie 36

Przedstawiony na ilustracji znak ostrzega przed

A. substancjami o właściwościach utleniających.

B. materiałami toksycznymi.

C. materiałami wybuchowymi.

D. butlami pod ciśnieniem.

Znak przedstawiony na ilustracji to międzynarodowy symbol ostrzegający przed substancjami o właściwościach utleniających. Substancje te mają zdolność do wspomagania spalania innych materiałów, co zwiększa ryzyko pożaru lub wybuchu w przypadku ich niewłaściwego przechowywania lub transportu. W praktyce, substancje utleniające, takie jak nadtlenki, azotany czy nadchlorany, mogą reagować z substancjami palnymi, co może prowadzić do niebezpiecznych sytuacji. Zgodnie z międzynarodowymi standardami, takimi jak Globally Harmonized System (GHS), każdy znak ostrzegawczy musi być jasno widoczny i zrozumiały, co pozwala na szybką identyfikację zagrożeń. Przykładem zastosowania tej wiedzy jest właściwe oznakowanie miejsc składowania substancji chemicznych w laboratoriach czy zakładach przemysłowych, co zwiększa bezpieczeństwo pracowników i redukuje ryzyko wystąpienia wypadków.

Pytanie 37

Układ elektroniczny przedstawiony na rysunku pełni funkcję

A. dyskryminatora okienkowego.

B. prostownika liniowego.

C. ogranicznika amplitudy.

D. dyskryminatora fazy.

Układ elektroniczny przedstawiony na rysunku rzeczywiście pełni funkcję prostownika liniowego. Działanie prostownika liniowego opiera się na zastosowaniu wzmacniacza operacyjnego i diod, które razem stanowią efektywny sposób na przekształcenie sygnału zmiennego na stały. W tym przypadku wzmacniacz operacyjny w połączeniu z diodami pozwala na przepuszczenie tylko dodatnich półokresów sygnału wejściowego. Dzięki temu na wyjściu otrzymujemy sygnał, który ma charakterystykę stałą, co jest kluczowe w wielu aplikacjach elektronicznych. Przykładem praktycznego zastosowania prostowników liniowych jest zasilanie układów cyfrowych, które wymagają stabilnego napięcia. W branży elektronicznej normy dotyczące prostowników, takie jak standardy IEC, podkreślają znaczenie efektywności i niezawodności tych układów w zasilaniu oraz filtrowaniu sygnałów. Dobrą praktyką jest również projektowanie układów z myślą o minimalizacji strat energii, co zwiększa wydajność całego systemu. W związku z tym, zrozumienie działania prostownika liniowego oraz umiejętność jego implementacji w praktyce jest kluczowe dla inżynierów i techników w dziedzinie elektroniki.

Pytanie 38

Zastosowanie uszkodzonych bezpieczników, zastępując je bezpiecznikami o większej wartości prądu znamionowego, może prowadzić do

A. większego zużycia energii

B. wzrostu napięcia źródła zasilania

C. większego zużycia mocy

D. przeciążenia oraz zniszczenia instalacji

Wiesz, wymiana uszkodzonych bezpieczników na te o wyższej wartości prądu może przynieść sporo problemów w instalacji elektrycznej. Bezpieczniki mają swoją rolę, chronią obwody przed przeciążeniem i zwarciami. Ich wartość znamionowa mówi, ile maksymalnie prądu można puścić przez obwód bez ryzyka uszkodzenia. Jak włożysz bezpiecznik o wyższej wartości, to obwód zacznie tolerować większy prąd, co może spalić przewody lub zepsuć urządzenia, które nie są na to gotowe. Przykład? Wyobraź sobie, że masz sprzęt, który jest stworzony do pracy z określonym prądem, a potem zmieniasz bezpiecznik. Dajesz mu więcej prądu i nagle urządzenie się przegrzewa, a w rezultacie kończy w śmietniku. W branży są normy, jak PN-IEC 60364, które podkreślają, jak ważne jest dobranie odpowiednich zabezpieczeń, żeby wszystko działało sprawnie i bezpiecznie.

Pytanie 39

Dokładne umycie i odtłuszczenie powierzchni płytki przed instalacją elementów elektronicznych jest wykonywane w celu

A. zwiększenia adhezji lutowia do pola lutowniczego

B. zapobiegania utlenianiu lutu

C. zwiększenia temperatury topnienia lutu

D. zapobiegania pękaniu lutu

Staranne mycie i odtłuszczenie powierzchni płytki przed montażem elementów elektronicznych jest kluczowe dla zwiększenia adhezji lutowia z polem lutowniczym. Wysoka jakość lutowania zależy w dużej mierze od czystości powierzchni, na której będzie aplikowane lutowia. Zanieczyszczenia, takie jak oleje, smary czy pozostałości po produkcji, mogą znacząco obniżyć jakość połączenia, prowadząc do słabszej adhezji i zwiększonego ryzyka wystąpienia błędów w funkcjonowaniu urządzenia. Na przykład, przy lutowaniu powierzchniowym (SMD) niezbędne jest, aby powierzchnie lutownicze były wolne od wszelkich zanieczyszczeń, co zapewnia lepsze wetknięcie lutowia w pole lutownicze. Firmy stosujące standardy IPC-A-610 i IPC-J-STD-001 kładą szczególny nacisk na odpowiednie przygotowanie powierzchni do lutowania, co ma kluczowe znaczenie dla niezawodności i trwałości wytwarzanych produktów elektronicznych. Zastosowanie kontroli wizualnej i testów jakościowych po lutowaniu pozwala na wczesne wykrycie potencjalnych problemów, co jest niezbędne w procesach produkcyjnych.

Pytanie 40

Przewody zasilające łączące antenę z odbiornikiem określa się mianem

A. dyrektorami

B. symetryzatorami

C. fiderami

D. dipolami

Odpowiedzi takie jak 'direktorami', 'dipolami' i 'symetryzatorami' są niewłaściwe, bo każdy z tych terminów odnosi się do różnych elementów w systemach antenowych i komunikacyjnych. Dierektory to części, które używa się w antenach kierunkowych, jak Yagi, ale nie są one linią zasilającą. Dipole to rodzaj anteny i choć mogą być używane w radiu, to też nie są linią zasilającą. Symetryzatory to urządzenia, które ułatwiają dopasowanie impedancji, ale nie transportują sygnału między anteną a odbiornikiem. Bardzo łatwo pomylić te pojęcia i ich znaczenie, a to prowadzi do nieporozumień w projektowaniu systemów RF. Ważne jest, żeby dobrze rozumieć rolę fiderów, bo to może pomóc uniknąć problemów z jakością sygnału i efektywnością systemu antenowego. Dlatego warto znać różnice między tymi terminami, żeby poprawnie je stosować w praktyce.

Rozpocznij nowy egzamin

Powrót do strony głównej
