Informacje o egzaminie:

Zawód: Technik pojazdów samochodowych
Kwalifikacja: MOT.05 - Obsługa, diagnozowanie oraz naprawa pojazdów samochodowych
Data rozpoczęcia: 7 maja 2026 21:22
Data zakończenia: 7 maja 2026 21:33

Egzamin zdany!

Wynik: 23/40 punktów (57,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Podczas montażu nowego łańcucha rozrządu konieczna jest również wymiana

A. napinaczy rolkowych

B. kół łańcuchowych

C. obudowy napędu łańcuchowego

D. oleju silnikowego

Wielu mechaników i właścicieli pojazdów może być skłonnych sądzić, że wymiana oleju silnikowego, napinaczy rolkowych lub obudowy napędu łańcuchowego w trakcie montażu nowego łańcucha rozrządu jest wystarczająca dla zapewnienia prawidłowej pracy całego układu. Jednakże, nie należy pomijać wymiany kół łańcuchowych, gdyż to one są bezpośrednio odpowiedzialne za przekazywanie napędu. W przypadku wymiany oleju silnikowego, choć jest to istotny element konserwacji silnika, nie rozwiązuje to problemu z napędem rozrządu, który może prowadzić do poważnych awarii. Napinacze rolkowe również pełnią ważną rolę, jednak ich wymiana nie jest wystarczająca, jeśli koła łańcuchowe są zużyte. Dodatkowo, wymiana obudowy napędu łańcuchowego w ogóle nie jest konieczna, o ile nie ma widocznych uszkodzeń. Typowym błędem myślowym jest przekonanie, że wystarczy wymienić tylko jeden element układu, co może prowadzić do sytuacji, w której nowy łańcuch szybko ulegnie uszkodzeniu przez zużyte koła. Właściwe podejście do konserwacji silnika powinno uwzględniać kompleksową diagnostykę oraz wymianę wszystkich elementów, które mogą wpływać na jego sprawność, co jest zgodne z najlepszymi praktykami w branży motoryzacyjnej.

Pytanie 2

Jazda z uszkodzonym amortyzatorem skutkuje

A. wydłużeniem drogi hamowania

B. poprawą przyczepności ogumienia do nawierzchni drogi

C. lepszym prowadzeniem pojazdu w zakrętach

D. skróceniem drogi hamowania

Jazda z uszkodzonym amortyzatorem wpływa negatywnie na zdolność pojazdu do absorpcji wstrząsów oraz stabilność podczas hamowania. Amortyzatory odgrywają kluczową rolę w zapewnieniu kontaktu opon z nawierzchnią, co jest niezbędne do skutecznego hamowania. Uszkodzone amortyzatory mogą prowadzić do sytuacji, w której koła nie są w stanie utrzymać optymalnej przyczepności. Przykładowo, podczas hamowania na nierównościach lub w warunkach deszczowych, amortyzatory nie będą w stanie właściwie zredukować drgań, co wydłuży drogę hamowania. Standardy bezpieczeństwa, takie jak te ustanowione przez organizacje zajmujące się testowaniem pojazdów, wskazują na znaczenie sprawnych amortyzatorów dla zachowania bezpieczeństwa jazdy. Utrzymywanie amortyzatorów w dobrym stanie jest zatem kluczowe dla bezpieczeństwa, a także komfortu jazdy, co przekłada się na lepsze doświadczenia kierowcy oraz pasażerów.

Pytanie 3

Miarodajną weryfikację gładzi cylindrów, przeprowadza się na podstawie

A. oględzin wzrokowych.

B. pomiarów średnic cylindrów przy użyciu suwmiarki.

C. badania dotykowego.

D. pomiarów średnic cylindrów przy użyciu średnicówki.

Ocena gładzi cylindrów wyłącznie dotykiem albo samym wzrokiem to typowy nawyk z „garażowych” napraw, który w profesjonalnej diagnostyce silników jest po prostu niewystarczający. Owszem, doświadczony mechanik, przesuwając palcem po gładzi, jest w stanie wyczuć wyraźne progi, rysy czy zatarcia, a przy dobrym oświetleniu zobaczy ślady honowania albo ich brak. Problem w tym, że takie metody są mocno subiektywne i nie dają żadnej liczbowej informacji, czyli nie wiemy, czy cylinder mieści się jeszcze w tolerancjach producenta, czy już zdecydowanie je przekracza. Badanie dotykowe i oględziny wzrokowe są przydatne jako wstępna ocena, ale nie mogą być podstawą decyzji o szlifie lub doborze nadwymiarowych tłoków. Podobnie użycie suwmiarki do pomiaru średnicy cylindra jest złudnie kuszące, bo narzędzie jest pod ręką i wydaje się „wystarczająco dokładne”. W praktyce szczęki suwmiarki nie są przystosowane do precyzyjnych pomiarów wewnętrznych na takiej głębokości i w tak małych tolerancjach. Trudno ją ustawić idealnie prostopadle, łatwo o przekoszenie, a odczyt z dokładnością do 0,1 mm to za mało przy typowych luzach tłok–cylinder rzędu kilku setnych milimetra. Z mojego doświadczenia to częsta pułapka: ktoś mierzy suwmiarką, wychodzi mu „w normie”, a potem silnik po remoncie ma słabą kompresję albo bierze olej, bo rzeczywiste zużycie było większe, niż pokazał przyrząd. Dobre praktyki branżowe i instrukcje serwisowe producentów silników wyraźnie wskazują na użycie średnicówek i mikrometrów jako podstawowych narzędzi do oceny geometrii cylindrów. Bez tego nie da się rzetelnie stwierdzić owalizacji, stożkowatości czy lokalnych wytarć, a więc nie ma mowy o miarodajnej, powtarzalnej weryfikacji gładzi. Krótko mówiąc: oko, palec i suwmiarka mogą coś podpowiedzieć, ale nie zastąpią prawidłowego pomiaru średnicówką.

Pytanie 4

Do smarowania przekładni głównej stosuje się olej oznaczony symbolem

A. DOT – 4

B. SG/CC SAE 10W/40

C. GL5 SAE 75W90

D. L – DAA

W tego typu pytaniu łatwo się pomylić, bo wszystkie oznaczenia wyglądają technicznie i profesjonalnie, ale odnoszą się do zupełnie innych układów pojazdu. Do przekładni głównej, czyli mostu napędowego i mechanizmu różnicowego, stosuje się wyłącznie oleje przekładniowe o odpowiedniej klasie API (np. GL5) i lepkości wg SAE J306, a nie płyny hamulcowe ani oleje silnikowe. Symbol DOT–4 dotyczy płynu hamulcowego stosowanego w hydraulicznym układzie hamulcowym, ewentualnie w sprzęgle hydraulicznym. Jest to zupełnie inny rodzaj medium roboczego: płyn DOT ma pracować w wysokich temperaturach, nie może się pienić, musi być higroskopijny w określonym zakresie, ale nie ma żadnych właściwości smarnych potrzebnych do pracy kół zębatych pod dużym obciążeniem. Wlanie DOT–4 do przekładni byłoby po prostu katastrofą dla mechanizmu. Oznaczenie L–DAA z kolei kojarzy się z klasyfikacją olejów hydraulicznych lub przemysłowych, stosowanych w układach napędów hydraulicznych, maszynach, czasem w prostych przekładniach, ale nie w wysoko obciążonych przekładniach głównych samochodów. Takie oleje nie mają odpowiednich dodatków EP do pracy w przekładniach hipoidalnych, więc przy dużych naciskach na zęby nastąpiłoby zatarcie albo bardzo szybkie zużycie powierzchni roboczych. Odpowiedź z oznaczeniem SG/CC SAE 10W/40 dotyczy natomiast oleju silnikowego, klasyfikowanego wg API dla benzyny (SG) i Diesla (CC) oraz lepkości wg SAE J300 (10W40). Olej silnikowy jest projektowany do smarowania elementów silnika: panewek, tłoków, rozrządu, z innymi temperaturami pracy, inną charakterystyką ścinania i dodatkami detergentowymi. W przekładni głównej potrzebna jest dużo wyższa zdolność przenoszenia obciążeń międzyzębnych i odporność na naciski liniowe, czego typowy olej silnikowy po prostu nie zapewni. Typowym błędem jest myślenie: „olej to olej, byle był gęsty”, albo sugerowanie się samą lepkością liczbową bez zwracania uwagi na klasę API i normę, do jakiego układu jest przeznaczony. Dobra praktyka warsztatowa mówi jasno: do przekładni i mostów – oleje przekładniowe z serii GL, do silnika – oleje silnikowe z klasą API/ACEA, do hamulców – płyny DOT, i tych światów nie wolno mieszać, bo kończy się to drogą naprawą.

Pytanie 5

W jednostce napędowej o symbolu V6 24V zaleca się wymianę zaworów. Ile zaworów trzeba pobrać z magazynu?

A. 24

B. 6

C. 12

D. 18

Silnik V6 24V, jak sama nazwa wskazuje, jest wyposażony w sześć cylindrów oraz 24 zawory. Oznacza to, że każdy cylinder ma po 4 zawory - dwa dolotowe i dwa wydechowe. W związku z tym, aby przeprowadzić wymianę wszystkich zaworów w takim silniku, należy przygotować 24 sztuki. W praktyce, przy takich wymianach, ważne jest, aby stosować oryginalne części zamienne, które odpowiadają specyfikacjom producenta. W przypadku silników V6, ich konstrukcja oraz rozmieszczenie zaworów wpływają na wydajność oraz osiągi silnika. Należy również pamiętać, że podczas wymiany zaworów warto sprawdzić stan innych komponentów, takich jak uszczelki czy prowadnice zaworów, co może przyczynić się do dłuższej i bardziej efektywnej pracy silnika. Dlatego, przy planowaniu takiej wymiany, dobrze jest mieć na uwadze kompleksowość układu i ewentualne dodatkowe części, jakie mogą być potrzebne.

Pytanie 6

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 7

Klient zgłosił się do stacji obsługi pojazdów na przegląd techniczny swojego samochodu Po wykonaniu przeglądu wymieniono olej silnikowy, filtr oleju silnikowego, filtr paliwa, filtr powietrza, płyn hamulcowy oraz klocki hamulcowe przednie. Wszystkie płyny eksploatacyjne i części klient dostarczył we własnym zakresie. Pracownik stacji obsługi, na podstawie danych z tabeli, wystawił fakturę na sumę

Lp.	Nazwa usługi	Cena (brutto)
1	przegląd techniczny pojazdu	90,00 zł
2	wymiana oleju przekładniowego, silnikowego	20,00 zł
3	wymiana przednich klocków hamulcowych	60,00 zł
4	wymiana tylnych klocków hamulcowych	90,00 zł
5	wymiana tarcz hamulcowych	80,00 zł
6	wymiana płynu hamulcowego	30,00 zł
7	wymiana płynu chłodzącego	25,00 zł
8	wymiana filtru kabinowego	15,00 zł
10	wymiana filtru paliwa lub oleju	10,00 zł
11	wymiana filtru powietrza	15,00 zł

A. 175 zł

B. 235 zł

C. 145 zł

D. 265 zł

W tym zadaniu łatwo się pomylić, bo na pierwszy rzut oka kusi, żeby dodać mniej pozycji z tabeli albo potraktować część z nich jako „w pakiecie”. Typowy błąd polega na tym, że ktoś liczy tylko przegląd techniczny, wymianę oleju i jedną czy dwie dodatkowe czynności, co daje kwoty w okolicy 145 lub 175 zł. Taki sposób myślenia pomija jednak fakt, że każda usługa z cennika jest osobno płatna, nawet jeśli wykonuje się je przy jednym przeglądzie. Drugi częsty błąd to założenie, że pozycja „wymiana filtru paliwa lub oleju” obejmuje jednocześnie filtr paliwa i filtr oleju, czyli liczy się ją tylko raz. W realiach warsztatowych tak się nie robi – mechanik wykonuje dwie osobne operacje, więc zgodnie z cennikiem należą się dwie opłaty po 10 zł. Zaniżone odpowiedzi wynikają zwykle z nieuwzględnienia wszystkich wymienionych elementów: ktoś zapomina o filtrze powietrza, albo o płynie hamulcowym, albo nie dolicza przeglądu jako osobnej pozycji. Z drugiej strony, najwyższa kwota 265 zł pojawia się często wtedy, gdy ktoś dodaje usługę, która w ogóle nie była wykonywana, np. wymianę tylnych klocków hamulcowych czy tarcz hamulcowych, bo kojarzy, że skoro wymieniano klocki przednie, to „pewnie” z tyłu też. To jest typowy błąd interpretacji treści zadania: zawsze liczymy tylko to, co jest wyraźnie podane. W prawidłowym podejściu trzeba krok po kroku wypisać wszystkie wykonane czynności, dopasować je do konkretnych pozycji w cenniku i dopiero potem sumować. Tak samo robi się przy realnym kosztorysowaniu napraw – dokładne czytanie zlecenia i rozróżnianie między robocizną a materiałem to podstawa profesjonalnej organizacji pracy w serwisie.

Pytanie 8

Prawidłowy kierunek przepływu oleju w filtrze olejowym silnika, przedstawionym na rysunku, jest

A. przeciwny do kierunku wskazywanego przez strzałki.

B. zależny od natężenia przepływu w układzie smarowania.

C. zależny od ciśnienia w układzie smarowania.

D. zgodny z kierunkiem wskazywanym przez strzałki.

Prawidłowy kierunek przepływu oleju w filtrze olejowym jest istotnym elementem układu smarowania silnika. Strzałki wskazujące kierunek na rysunku odzwierciedlają standardowe normy projektowe, które są powszechnie stosowane w przemyśle motoryzacyjnym. W filtrach olejowych zastosowane są z reguły technologie, które zapewniają odpowiedni przepływ oleju w kierunku zgodnym z tym, co pokazują strzałki. W efekcie, olej silnikowy, zanim trafi do silnika, przechodzi przez filtr, co pozwala na zatrzymanie zanieczyszczeń i poprawę jakości smarowania. Zgodność kierunku przepływu z oznaczeniami na filtrze jest kluczowa dla prawidłowego funkcjonowania silnika, ponieważ nieprawidłowy kierunek mógłby prowadzić do zatykania filtra, co w konsekwencji może skutkować awarią silnika. Przykładem zastosowania tej wiedzy jest regularna kontrola filtra olejowego podczas wymiany oleju, aby upewnić się, że został on zamontowany w prawidłowy sposób, co jest zalecane przez producentów pojazdów.

Pytanie 9

Urządzenie przedstawione na ilustracji nie służy do pomiaru

A. kąta wyprzedzenia sworznia zwrotnicy.

B. pochylenia koła.

C. ciśnienia w ogumieniu kół.

D. kąta pochylenia sworznia zwrotnicy.

Wskazanie odpowiedzi „ciśnienia w ogumieniu kół” jako tej, do której urządzenie z ilustracji nie służy, jest jak najbardziej trafne. Na zdjęciu widać komputerowy przyrząd do pomiaru i regulacji geometrii kół, tzw. stanowisko do ustawiania zbieżności i kątów zawieszenia. Tego typu urządzenia – zgodnie z praktyką warsztatów i zaleceniami producentów pojazdów – mierzą kąty pochylenia koła, kąt pochylenia sworznia zwrotnicy oraz kąt wyprzedzenia sworznia zwrotnicy. Wykorzystują do tego głowice pomiarowe lub kamery 3D, które śledzą położenie kół względem osi pojazdu i platformy pomiarowej. Dzięki temu można bardzo dokładnie ustawić zawieszenie zgodnie z danymi katalogowymi, co ma ogromny wpływ na prowadzenie auta, zużycie opon i bezpieczeństwo jazdy. Natomiast ciśnienie w ogumieniu sprawdza się zupełnie innym, prostym przyrządem – manometrem, montowanym na pistolecie do pompowania lub jako osobne urządzenie warsztatowe, ewentualnie czujnikami TPMS w pojeździe. Ten komputerowy analizator geometrii nawet „nie widzi” ciśnienia w oponach, interesuje go jedynie położenie kół i elementów zawieszenia w przestrzeni. Z mojego doświadczenia dobrze jest łączyć te dwie czynności: najpierw ustawić prawidłowe ciśnienie manometrem, a dopiero potem wykonywać pomiary geometrii, bo producenci podają wartości kątów właśnie dla określonego ciśnienia roboczego. Tak więc: geometria – tym dużym urządzeniem, ciśnienie – zwykłym manometrem, i wszystko gra z zasadami serwisowania pojazdów.

Pytanie 10

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 11

Podczas serwisowania silnika wymieniono 4 wtryskiwacze o łącznym koszcie 1750,00 zł netto oraz turbinę w cenie 1900,00 zł netto. Całkowity czas serwisowania wyniósł 5,5 roboczogodziny, a stawka za jedną roboczogodzinę to 120,00 zł brutto. Części samochodowe podlegają opodatkowaniu VAT w wysokości 23%. Jaki jest całkowity koszt serwisowania brutto?

A. 5 149,50 zł

B. 4 489,50 zł

C. 5 301,30 zł

D. 4 310,00 zł

Wybór odpowiedzi, która nie jest zgodna z prawidłowymi obliczeniami, może wynikać z kilku typowych błędów myślowych związanych z kalkulacją kosztów. Przede wszystkim, należy pamiętać, że koszty części zamiennych oraz robocizny powinny być sumarycznie obliczane na poziomie netto, a następnie powiększane o podatek VAT. Niekiedy osoby obliczające mogą nie uwzględnić VAT na wszystkich elementach, co prowadzi do zaniżenia łącznego kosztu. Inną powszechną pomyłką jest nieuwzględnienie kosztów robocizny w całości, co prowadzi do niepełnych kalkulacji. Warto również zwrócić uwagę, że niektóre odpowiedzi mogą ignorować istotne zasady dotyczące obliczeń brutto, co może być wynikiem braku znajomości przepisów podatkowych. Dobrą praktyką w takich sytuacjach jest zawsze weryfikacja, czy wszystkie elementy kosztowe, w tym VAT, zostały uwzględnione w obliczeniach, aby uniknąć pomyłek. W kontekście branży motoryzacyjnej, właściwe zarządzanie kosztami oraz ich poprawna kalkulacja są kluczowe dla prowadzenia działalności oraz utrzymania przejrzystości finansowej.

Pytanie 12

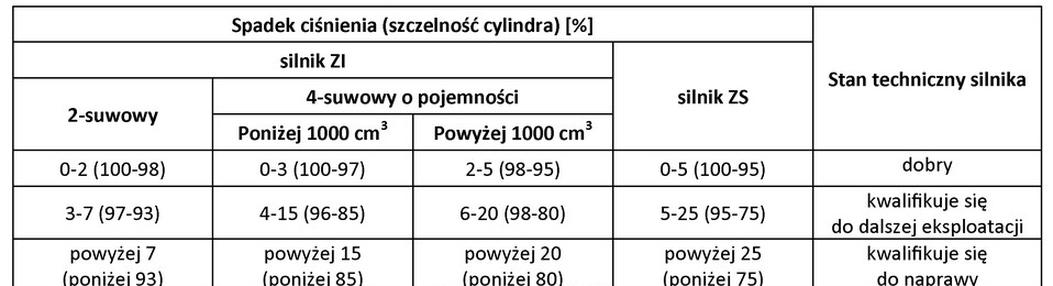

W wyniku pomiaru szczelności cylindrów silnika czterosuwowego o pojemności skokowej 1598 cm3, z zapłonem iskrowym stwierdzono maksymalny spadek ciśnienia w jednym z cylindrów o 25%. Na podstawie danych w załączonej tabeli stwierdzono, że silnik

A. jest w stanie bardzo dobrym.

B. kwalifikuje się do eksploatacji.

C. kwalifikuje się do naprawy.

D. jest w stanie dobrym.

Wybór odpowiedzi, że silnik jest w stanie dobrym lub bardzo dobrym, jest błędny, ponieważ ignoruje kluczowe wskaźniki stanu technicznego silnika. W przypadku maksymalnego spadku ciśnienia w cylindrze o 25%, ważne jest, aby nie tylko ocenić ogólny stan silnika, ale także zwrócić uwagę na konkretne dane dotyczące szczelności cylindrów. Stan dobry lub bardzo dobry sugeruje, że silnik powinien pracować prawidłowo, co w tym przypadku jest niezgodne z wynikami pomiarów. Odpowiedzi te mogą prowadzić do mylnego przekonania, że silnik jest w odpowiednim stanie technicznym, co może skutkować dalszymi problemami eksploatacyjnymi i niebezpieczeństwem na drodze. Ponadto, wybierając odpowiedzi sugerujące kwalifikację do eksploatacji, można zignorować poważne uszkodzenia, które nie są widoczne na pierwszy rzut oka, ale mogą prowadzić do katastrofalnych skutków w przyszłości. Kluczowe jest zrozumienie, że każdy spadek ciśnienia w cylindrze należy traktować z należytą powagą, szczególnie gdy wynosi on 25%. Takie podejście jest zgodne z najlepszymi praktykami w diagnostyce silników, które zalecają systematyczne przeprowadzanie testów oraz ich odpowiednią interpretację, aby uniknąć nieprzewidzianych awarii i zapewnić bezpieczeństwo pojazdu.

Pytanie 13

SEFI (SFI) to system wtryskowy

A. bezpośredni

B. jednopunktowy

C. wielopunktowy sekwencyjny

D. gaźnikowy

Odpowiedzi, które wskazują na gaźnikowy wtrysk paliwa, bezpośredni wtrysk czy jednopunktowy wtrysk, nie są związane z SEFI (SFI), ponieważ każdy z tych układów ma swoje charakterystyki, które nie odpowiadają zasadom funkcjonowania systemu wielopunktowego wtrysku. Gaźnikowy układ wtrysku, stosowany w starszych samochodach, opiera się na mechanicznych zasadach działania, w których paliwo jest mieszane z powietrzem przed dostarczeniem do cylindrów. W przeciwieństwie do systemu SEFI, gaźnik nie zapewnia tak precyzyjnego dawkowania paliwa, co skutkuje wyższym zużyciem paliwa oraz większymi emisjami spalin. Bezpośredni wtrysk natomiast, choć efektywny, nie jest tym samym co wielopunktowy wtrysk, ponieważ polega na wtryskiwaniu paliwa bezpośrednio do komory spalania, co ma swoje zalety, ale również wady. Jednopunktowy wtrysk, znany jako wtrysk jednopunktowy, jest starszą technologią, w której jedno wtryskiwacz dostarcza paliwo do całego kolektora dolotowego, co nie jest tak wydajne jak wielopunktowy wtrysk. Typowe błędy myślowe mogą obejmować mylenie zalet różnych systemów wtrysku bez zrozumienia ich technicznych ograniczeń i zastosowań. Aby skutecznie dobierać systemy wtrysku paliwa, należy zrozumieć różnice między nimi oraz ich wpływ na efektywność silnika i emisję spalin.

Pytanie 14

Jakie narzędzie stosuje się do pomiaru wewnętrznych średnic cylindra?

A. sprawdzianu do otworów

B. suwmiarki uniwersalnej

C. średnicówki mikrometrycznej

D. średnicówki czujnikowej

Średnicówka mikrometryczna jest narzędziem pomiarowym, które umożliwia precyzyjny pomiar średnic wewnętrznych cylindrycznych otworów. Jej konstrukcja opiera się na użyciu mikrometrycznej skali, co pozwala na osiągnięcie wysokiej dokładności pomiaru, często do setnych części milimetra. Użycie średnicówki mikrometrycznej w inżynierii mechanicznej i produkcji jest zgodne z aktualnymi standardami metrologicznymi, które wymagają precyzyjnych pomiarów w procesach wytwarzania i kontroli jakości. W praktyce, średnicówki mikrometryczne są stosowane do pomiaru otworów w elementach takich jak wały, łożyska czy cylindry hydrauliczne. Przykładowo, w przypadku produkcji elementów silnikowych, dokładność pomiarów średnicowych jest kluczowa dla zapewnienia prawidłowego osadzenia i funkcjonowania części. Dodatkowo, średnicówki mikrometryczne mogą być wyposażone w różne końcówki pomiarowe, co zwiększa ich wszechstronność i zastosowanie w różnych materiałach oraz geometriach otworów.

Pytanie 15

Tarcze hamulcowe wykonuje się najczęściej

A. ze stopów aluminium.

B. ze stali.

C. z żeliwa.

D. ze stopu brązu.

Tarcze hamulcowe w samochodach osobowych i ciężarowych wykonuje się najczęściej z żeliwa, najczęściej z żeliwa szarego lub stopowego. Wynika to z kilku bardzo konkretnych właściwości materiału. Żeliwo ma świetną odporność na wysoką temperaturę i dobrze znosi wielokrotne cykle nagrzewania i chłodzenia, które występują przy każdym hamowaniu. Ma też dużą pojemność cieplną, więc potrafi „przyjąć” sporo energii hamowania, zanim dojdzie do przegrzania i fadingu hamulców. Dodatkowo żeliwo ma całkiem dobre właściwości cierne w połączeniu z typowymi okładzinami klocków hamulcowych, co przekłada się na stabilny współczynnik tarcia i przewidywalne zachowanie auta na drodze. Z mojego doświadczenia w warsztacie widać też, że tarcze żeliwne są stosunkowo tanie w produkcji i w wymianie, a jednocześnie dość odporne na pękanie i odkształcenia, o ile pracują w normalnych warunkach i nie są przegrzewane przez jazdę „na hamulcu”. W pojazdach sportowych czy bardzo drogich stosuje się czasem tarcze kompozytowe (np. ceramika węglowa), ale w normalnej eksploatacji drogowej standardem branżowym jest właśnie żeliwo. W katalogach producentów części (ATE, Brembo, Textar itd.) zdecydowana większość pozycji to tarcze żeliwne, często z dodatkami stopowymi poprawiającymi odporność na korozję i pękanie cieplne. W praktyce serwisowej ważne jest też to, że żeliwo daje się dobrze obrabiać – można tarcze przetoczyć, zmierzyć bicie i grubość, i łatwo ocenić ich stan według zaleceń producenta pojazdu.

Pytanie 16

Gdzie wykorzystuje się rezonator Helmholtza?

A. w systemie zasilania silnika

B. w systemie wylotowym silnika

C. w systemie dolotowym silnika

D. w systemie zapłonowym silnika

Rezonator Helmholtza jest komponentem stosowanym w układzie dolotowym silnika, którego głównym zadaniem jest optymalizacja przepływu powietrza do cylindrów silnika. Działa na zasadzie rezonansu akustycznego, co oznacza, że potrafi amplifikować określone częstotliwości dźwięku, co z kolei wpływa na lepsze napełnienie cylindrów mieszanką paliwowo-powietrzną. W praktyce, wykorzystanie rezonatora Helmholtza zwiększa efektywność spalania, co prowadzi do poprawy osiągów silnika oraz zmniejszenia emisji spalin. Przykładem zastosowania tego rozwiązania mogą być silniki sportowe, gdzie poprawne wprowadzenie i sprężenie mieszanki paliwowej jest kluczowe dla uzyskania maksymalnej mocy. Takie systemy projektowane są zgodnie z dobrą praktyką inżynieryjną, uwzględniając parametry akustyczne oraz dynamikę przepływu, co pozwala na dostosowanie rezonatorów do specyficznych wymagań silnika. Ponadto, w kontekście norm emisji spalin, zrozumienie wpływu rezonatorów na proces spalania staje się kluczowe dla projektowania bardziej ekologicznych jednostek napędowych.

Pytanie 17

W diagnostyce samochodów wykorzystuje się oprogramowanie komputerowe

A. Eurotax

B. Warsztat

C. ESItronic

D. AutoCAD

Odpowiedzi Eurotax, Warsztat oraz AutoCAD nie mają zastosowania w kontekście diagnostyki pojazdów. Eurotax to narzędzie służące do wyceny wartości samochodów, a nie do ich diagnostyki. Nie oferuje ono funkcji pozwalających na analizę usterek czy odczytywanie danych z systemów elektronicznych, co jest kluczowe w procesie serwisowania. Warsztat to ogólne pojęcie odnoszące się do miejsca, gdzie dokonuje się napraw i serwisowania pojazdów, ale nie jest to program komputerowy. Z kolei AutoCAD to oprogramowanie do projektowania wspomaganego komputerowo (CAD), które jest używane w architekturze, inżynierii i projektowaniu, a więc nie ma bezpośredniego związku z diagnostyką samochodową. Typowym błędem myślowym przy wyborze tych odpowiedzi jest mylenie narzędzi i ich funkcjonalności. W kontekście nowoczesnej diagnostyki pojazdów kluczowe jest korzystanie z dedykowanych programów, które są zaprojektowane z myślą o specyficznych potrzebach branży motoryzacyjnej. Właściwe oprogramowanie diagnostyczne, takie jak ESItronic, nie tylko pozwala na identyfikację problemów, ale również wspiera mechaników w nawigacji po złożonym świecie elektroniki samochodowej, co jest niezbędne w obliczu rosnącej liczby systemów elektronicznych w pojazdach.

Pytanie 18

Które objawy wykryte podczas jazdy próbnej świadczą o luzach w układzie kierowniczym samochodu?

A. Stuki pochodzące z tyłu samochodu.

B. Kołysanie poprzeczne pojazdem.

C. Stuki pochodzące z przodu samochodu.

D. Kołysanie wzdłużne pojazdem.

Objaw w postaci stuków dochodzących z przodu samochodu podczas jazdy próbnej jest klasycznym sygnałem, że w układzie kierowniczym lub w elementach zawieszenia osi przedniej pojawiły się luzy. Z mojego doświadczenia wynika, że najczęściej dotyczy to zużytych końcówek drążków kierowniczych, przegubów kulowych, sworzni wahaczy albo samej przekładni kierowniczej. Podczas jazdy, szczególnie po nierównościach, takie luzy powodują uderzenia metalu o metal, które właśnie słyszymy jako wyraźne stuki z przodu. W dobrze utrzymanym pojeździe układ kierowniczy pracuje cicho, a reakcja kół na ruch kierownicy jest natychmiastowa i bez opóźnień. Jeżeli przy lekkich ruchach kierownicą na małej prędkości słychać stukanie, a do tego na kierownicy czuć delikatne przeskoki, to praktycznie podręcznikowy przykład luzów w drążkach lub przekładni. W warsztatach i na stacjach kontroli pojazdów przyjmuje się jako dobrą praktykę, że każdy taki dźwięk z przodu auta, pojawiający się przy skręcaniu i na nierównościach, powinien być dokładnie zdiagnozowany przed dopuszczeniem pojazdu do ruchu. W normach dotyczących badań technicznych podkreśla się, że nadmierne luzy w układzie kierowniczym są usterką zagrażającą bezpieczeństwu. W praktyce mechanik, który podczas jazdy próbnej usłyszy stuki z przodu, zawsze łączy je najpierw z układem kierowniczym i zawieszeniem przednim, a dopiero później szuka innych przyczyn. Moim zdaniem warto zapamiętać prostą zasadę: przód auta stuka przy skręcaniu lub na nierównościach – najpierw sprawdzamy kierownicę, drążki, sworznie i mocowania przekładni.

Pytanie 19

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 20

Przyczyną „przekrzywienia” koła kierownicy w lewą stronę, po uprzednim najechaniu prawym przednim kołem w dużą wyrwę nawierzchni jezdni, może być

A. uszkodzenie kordu opony.

B. skrzywienie rantu obręczy koła.

C. skrzywienie drążka kierowniczego.

D. zmiana wyważenia koła.

Prawidłowo skojarzyłeś objaw z elementem układu kierowniczego. „Przekrzywienie” koła kierownicy po mocnym uderzeniu kołem w dziurę bardzo często oznacza, że doszło do trwałego odkształcenia elementów odpowiedzialnych za geometrię kół, a najczęściej właśnie drążka kierowniczego lub jego końcówki. Drążek łączy przekładnię kierowniczą ze zwrotnicą, więc jeśli się skrzywi, zmienia efektywną długość tego połączenia. W praktyce jedno koło ustawia się pod innym kątem niż drugie, a kierownica, żeby auto jechało prosto, musi być obrócona na bok. To klasyczny objaw rozjechanej zbieżności po uderzeniu. W warsztacie zgodnie z dobrą praktyką po takim zdarzeniu wykonuje się przegląd zawieszenia i układu kierowniczego: sprawdza się luz na końcówkach drążków, stan wahaczy, sworzni, amortyzatorów oraz wykonuje pełny pomiar geometrii na płycie pomiarowej lub ramie 3D. Jeśli drążek jest skrzywiony choćby minimalnie, powinien być wymieniony – prostowanie jest niezgodne ze standardami bezpieczeństwa, bo materiał jest już osłabiony. Po wymianie elementów zawsze ustawia się zbieżność i centralne położenie kierownicy. Z mojego doświadczenia, jeżeli klient mówi „wjechałem w wielką dziurę i od tej pory kierownica krzywo”, to w 8 na 10 przypadków winny jest właśnie drążek, ewentualnie końcówka drążka, a nie opona czy samo wyważenie. To też dobra wskazówka diagnostyczna na egzaminie i w realnej pracy: nagła zmiana po jednym, konkretnym uderzeniu = szukamy uszkodzenia mechanicznego elementów odpowiedzialnych za geometrię kół.

Pytanie 21

Aby ustalić stopień zużycia pierścieni tłokowych, tłoka, cylindra oraz gniazd zaworowych, nie jest konieczne przeprowadzanie pomiaru

A. ciśnienia sprężania

B. szczelności cylindrów

C. ciśnienia smarowania

D. podciśnienia w układzie dolotowym

Pomiar podciśnienia w układzie dolotowym, szczelności cylindrów oraz ciśnienia sprężania są istotnymi elementami diagnozowania stanu silnika, jednak nie są one wystarczające do pełnej oceny zużycia pierścieni tłokowych, tłoka, cylindra ani gniazd zaworowych. Podciśnienie w układzie dolotowym może dostarczać informacji na temat szczelności układu dolotowego i stanu uszczelek, ale nie odnosi się bezpośrednio do zużycia komponentów silnika. Nieprawidłowe wnioski mogą wynikać z mylenia objawów z ich przyczynami, co prowadzi do niepełnej analizy stanu technicznego silnika. Na przykład, niskie ciśnienie sprężania może sugerować zużycie pierścieni tłokowych lub uszkodzenie uszczelek zaworowych, ale nie jest to wystarczające do określenia ich rzeczywistego stanu. Często diagnostyka silnika wymaga złożonego podejścia, w którym wszystkie te parametry są analizowane w kontekście ich wzajemnych interakcji, by uzyskać pełny obraz stanu jednostki napędowej. Zrozumienie tych zależności jest kluczowe w pracy mechanika i przyczynia się do skutecznej diagnostyki oraz późniejszych działań naprawczych.

Pytanie 22

Podczas wymiany uszkodzonej sprężyny w kolumnie McPhersona, mechanik powinien

A. stosować ściągacz do ściskania sprężyn

B. wymienić wszystkie cztery sprężyny

C. zainstalować nowe amortyzatory

D. używać ogólnej prasy hydraulicznej

Wymiana wszystkich czterech sprężyn w tym samym czasie, choć teoretycznie może wydawać się rozsądna, nie jest konieczna w przypadku wymiany tylko jednej uszkodzonej sprężyny. W praktyce, jeżeli tylko jedna sprężyna jest pęknięta lub uszkodzona, jej wymiana wystarczy, pod warunkiem, że pozostałe sprężyny są w dobrym stanie. Wymiana wszystkich sprężyn może prowadzić do niepotrzebnych kosztów oraz pracy, a także nie jest wymagana według dobrze ugruntowanych standardów branżowych. Używanie uniwersalnej prasy hydraulicznej z kolei może być nieodpowiednie, ponieważ nie jest to narzędzie dedykowane do bezpiecznego ściśnięcia sprężyn w kolumnie McPhersona. Uniwersalne prasy mogą nie zapewnić odpowiedniej kontroli i precyzji, co zwiększa ryzyko uszkodzenia sprężyn lub nieprawidłowego montażu. Wymiana amortyzatorów na nowe podczas wymiany sprężyny również nie jest standardową praktyką, chyba że istnieją konkretne oznaki ich zużycia. Decyzja o wymianie amortyzatorów powinna opierać się na ich rzeczywistej kondycji, a nie na domniemaniach. Kluczowe jest, aby mechanicy kierowali się rygorystycznymi zasadami diagnostyki i oceniali stan każdego elementu zawieszenia indywidualnie, aby uniknąć nieuzasadnionych kosztów oraz zachować efektywność i bezpieczeństwo pojazdu.

Pytanie 23

Jaki jest główny cel stosowania układu ABS w pojazdach?

A. Poprawa komfortu jazdy

B. Zmniejszenie zużycia paliwa

C. Zwiększenie kontroli nad pojazdem podczas hamowania

D. Zwiększenie prędkości maksymalnej pojazdu

Układ ABS, czyli Anti-lock Braking System, jest jednym z najważniejszych systemów bezpieczeństwa w pojazdach samochodowych. Jego głównym celem jest zapobieganie blokowaniu się kół podczas gwałtownego hamowania, co pozwala na utrzymanie kontroli nad pojazdem. Dzięki ABS kierowca ma możliwość jednoczesnego hamowania i manewrowania, co jest kluczowe w sytuacjach awaryjnych. System ten działa poprzez monitorowanie prędkości obrotowej kół i, w przypadku wykrycia ryzyka blokady, modulowanie ciśnienia hamulcowego. To pozwala na utrzymanie optymalnego kontaktu opon z nawierzchnią, co jest szczególnie ważne na śliskich lub mokrych drogach. W praktyce ABS znacznie skraca drogę hamowania na większości nawierzchni, co może dosłownie uratować życie. Wprowadzenie ABS stało się standardem w przemyśle motoryzacyjnym i jest zgodne z międzynarodowymi normami bezpieczeństwa. Układ ten jest również wsparciem dla innych systemów, jak ESP czy TCS, zwiększając ogólne bezpieczeństwo jazdy.

Pytanie 24

Na desce rozdzielczej pojazdu zaświeciła się kontrolka ciśnienia oleju. W pierwszej kolejności należy

A. skontrolować poziom oleju.

B. sprawdzić wydajność pompy oleju.

C. zmierzyć ciśnienie oleju.

D. sprawdzić działanie czujnika ciśnienia oleju.

Najrozsądniejszą i zgodną z praktyką serwisową reakcją na zapaloną kontrolkę ciśnienia oleju jest natychmiastowe sprawdzenie poziomu oleju w silniku. Ta kontrolka sygnalizuje, że ciśnienie w układzie smarowania spadło poniżej wartości bezpiecznej dla silnika. W ogromnej większości realnych przypadków pierwszą i najszybszą przyczyną jest po prostu zbyt niski poziom oleju w misce olejowej. Dlatego zanim zaczniesz cokolwiek mierzyć, rozbierać czy diagnozować elektronicznie, trzeba zatrzymać pojazd w bezpiecznym miejscu, wyłączyć silnik i po chwili przerwy skontrolować poziom oleju bagnetem. To jest dokładnie to, czego oczekują instrukcje obsługi producentów i normy eksploatacyjne – najpierw prosta kontrola obsługowa, potem ewentualnie głębsza diagnostyka. Jeżeli poziom oleju jest poniżej minimum, nie wolno dalej jechać bez uzupełnienia, bo ryzyko zatarcia panewek, uszkodzenia wału korbowego, turbosprężarki czy wałków rozrządu jest naprawdę duże. Z mojego doświadczenia w warsztacie większość kierowców ignoruje pierwsze objawy, a potem kończy się na remoncie kapitalnym silnika, co jest kompletnie nieopłacalne przy tak prostej czynności jak dolanie odpowiedniego oleju. W praktyce dobrym nawykiem jest też przy okazji spojrzeć, czy nie ma widocznych wycieków pod autem ani śladów oleju na silniku. Jeśli poziom oleju jest prawidłowy, a kontrolka nadal się zapala, dopiero wtedy wchodzi w grę dalsza diagnostyka: pomiar ciśnienia manometrem, ocena pompy oleju czy sprawdzenie czujnika. Ale to zawsze jest drugi krok. Pierwszy to szybka, podstawowa kontrola poziomu oleju – tania, prosta i zgodna z dobrą praktyką warsztatową.

Pytanie 25

Do określenia bicia bocznego tarczy sprzęgła należy użyć

A. średnicówki mikrometrycznej.

B. mikrometru.

C. diagnoskopu.

D. czujnika zegarowego.

Do sprawdzenia bicia bocznego tarczy sprzęgła stosuje się czujnik zegarowy, bo to przyrząd właśnie do pomiaru bardzo małych odchyłek kształtu i bicia elementów obracających się. Mocuje się go na stabilnym statywie lub specjalnym uchwycie, a końcówkę pomiarową opiera się o powierzchnię tarczy. Następnie obraca się wałem lub piastą i obserwuje wychylenie wskazówki. To wychylenie pokazuje, ile tarcza „bije” na boki. W praktyce warsztatowej przyjmuje się konkretne wartości graniczne bicia bocznego tarczy sprzęgła – zwykle rzędu dziesiątych lub setnych milimetra, zależnie od dokumentacji producenta. Jeśli bicie jest za duże, może powodować szarpanie przy ruszaniu, drgania pedału sprzęgła, a nawet przyspieszone zużycie okładzin i łożysk. Czujnik zegarowy pozwala to obiektywnie zmierzyć, a nie tylko „na oko” ocenić. Moim zdaniem, kto raz porządnie pomierzył bicie czujnikiem, ten już później nie ufa samemu przykładaniu liniału czy innych domowych metod. W profesjonalnych serwisach, szczególnie przy sprzęgłach w pojazdach ciężarowych lub maszynach roboczych, pomiar czujnikiem zegarowym jest praktycznie standardem procedury przy montażu nowej tarczy lub przy diagnostyce problemów z przeniesieniem napędu. Dodatkowo ten sam czujnik wykorzystasz do kontroli bicia koła zamachowego, tarcz hamulcowych, felg czy nawet ustawiania luzów osiowych wałów – więc to bardzo uniwersalne narzędzie pomiarowe w układzie napędowym i nie tylko.

Pytanie 26

Aby zmierzyć odległość między elektrodami świecy zapłonowej, należy zastosować

A. suwmiarkę.

B. mikrometr do średnic.

C. szczelinomierz.

D. wzorcową płytkę.

Pomiar przerwy między elektrodami świecy zapłonowej to zadanie wymagające precyzyjnego narzędzia. Płytka wzorcowa, choć może wydawać się użyteczna, nie jest odpowiednia do pomiarów w tym kontekście, ponieważ nie pozwala na dokładne i powtarzalne odczyty. Użycie płytki może prowadzić do subiektywnych osądów, co jest niezgodne z wymaganiami technicznymi. Suwmiarka, z drugiej strony, jest narzędziem bardziej ogólnym, które choć może oferować przyzwoitą dokładność, nie jest zoptymalizowane do pomiarów szczelin o małych wymiarach, co czyni ją mniej odpowiednią do tej specyficznej aplikacji. Średnicówka mikrometryczna, mimo że jest narzędziem precyzyjnym, została zaprojektowana do pomiaru średnic i nie jest przystosowana do pomiaru szczelin. W przypadku pomiaru szczeliny między elektrodami, ważne jest, aby narzędzie miało możliwość wprowadzenia pomiaru bezpośrednio do szczeliny, co jest cechą charakterystyczną szczelinomierzy. Błędne rozumienie zastosowania odpowiednich narzędzi może prowadzić do niepoprawnych pomiarów, co z kolei wpłynie na ogólną wydajność silnika. W branży motoryzacyjnej precyzja pomiarów jest kluczem do optymalizacji osiągów pojazdów, dlatego wybór odpowiednich narzędzi jest niezwykle istotny.

Pytanie 27

Elementem jest sprężyna centralna (talerzowa)

A. sprzęgła hydrokinetycznego

B. przekładni napędowej

C. przekładni głównej

D. docisku sprzęgła ciernego

Sprężyna centralna, znana również jako sprężyna talerzowa, jest kluczowym elementem docisku sprzęgła ciernego. Jej głównym zadaniem jest zapewnienie odpowiedniego nacisku na tarczę sprzęgłową, co umożliwia efektywne przenoszenie momentu obrotowego z silnika na skrzynię biegów. Dzięki zastosowaniu sprężyny centralnej, docisk sprzęgła może dostosować siłę nacisku w zależności od warunków pracy, co jest niezbędne dla uzyskania optymalnej wydajności i trwałości układu napędowego. W praktyce, sprężyna ta pozwala na automatyczne dostosowanie siły docisku w czasie, co znacząco poprawia komfort jazdy oraz wydajność silnika. W kontekście standardów branżowych, stosowanie sprężyn talerzowych w dociskach sprzęgła ciernego jest zgodne z normami jakościowymi, co zapewnia bezpieczeństwo oraz niezawodność działania układu. To podejście jest szeroko akceptowane w branży motoryzacyjnej, gdzie trwałość i efektywność komponentów są kluczowe dla satysfakcji użytkowników.

Pytanie 28

Obniżenie ciśnienia w systemie smarowania silnika wskazuje na usterkę

A. tłoka

B. panewek głównych

C. pierścieni tłokowych

D. gładzi cylindrowej

Spadek ciśnienia w układzie smarowania silnika jest bezpośrednim sygnałem, że mogą występować problemy z panewek głównych. Panewki stanowią kluczowy element w obrębie silnika, pozwalając na swobodne obracanie się wału korbowego w gładzi cylindrowej. W przypadku zużycia lub uszkodzenia panewek, ciśnienie oleju może drastycznie spadać, co prowadzi do niewłaściwego smarowania i potencjalnych uszkodzeń innych komponentów silnika, takich jak wał korbowy. Właściwe ciśnienie oleju jest kluczowe dla utrzymania odpowiedniej temperatury pracy silnika oraz minimalizacji tarcia między metalowymi elementami. Przykładem zastosowania tej wiedzy jest regularne sprawdzanie poziomu i jakości oleju silnikowego, co jest zgodne z dobrymi praktykami serwisowymi oraz zaleceniami producentów. W przypadku wykrycia spadku ciśnienia, zaleca się natychmiastową diagnostykę, aby uniknąć poważnych uszkodzeń silnika, co potwierdzają standardy branżowe w zakresie utrzymania pojazdów.

Pytanie 29

Po wymianie klocków hamulcowych w pojeździe osobowym konieczne jest zbadanie

A. wyważenia felg

B. geometrii kół

C. siły hamowania

D. stanu opon

Po wymianie szczęk hamulcowych kluczowe jest sprawdzenie siły hamowania, ponieważ nowo zamontowane elementy muszą być odpowiednio osadzone i dopasowane do reszty układu hamulcowego. Siła hamowania jest bezpośrednio związana z efektywnością układu hamulcowego, a jej niewłaściwe ustawienie może prowadzić do wydłużenia drogi hamowania, co zagraża bezpieczeństwu kierowcy i pasażerów. Przykładem praktycznym może być sytuacja, w której nowe szczęki wymagają kilkukrotnej operacji hamowania, aby osiągnąć optymalne tarcie. Właściwe sprawdzenie siły hamowania można przeprowadzić na specjalistycznym stanowisku diagnostycznym, gdzie mierzy się wartości siły hamowania na poszczególnych kołach. Zgodnie z obowiązującymi standardami, takim jak normy ISO dotyczące badań układów hamulcowych, należy również zwrócić uwagę na równomierność siły hamowania pomiędzy kołami, co ma kluczowe znaczenie dla stabilności pojazdu podczas manewrów hamowania. Regularne przeglądy i testy hamulców są nie tylko zalecane, ale również wymagane przez przepisy prawne w wielu krajach, aby zapewnić maksymalne bezpieczeństwo na drogach.

Pytanie 30

Silnik z zapłonem iskrowym, w którym olej silnikowy przedostaje się przez nieszczelności do komory spalania, generuje z rury wydechowej dym o odcieniu

A. czerwonym

B. niebieskim

C. białym

D. czarnym

Silnik z zapłonem iskrowym, w którym olej silnikowy przenika do komory spalania, emituje dym o niebieskim zabarwieniu. To zjawisko jest wynikiem spalania oleju, który zawiera w sobie substancje smarne i dodatki chemiczne. Kiedy olej dostaje się do komory spalania, jego spalanie prowadzi do powstania charakterystycznych, niebieskich spalin. Niebieski dym jest często sygnałem, że silnik może mieć problemy z uszczelnieniem, co może prowadzić do dalszych uszkodzeń, jeśli nie zostanie naprawione. W praktyce, wykrycie niebieskiego dymu w spalinach silnika powinno skłonić właściciela pojazdu do natychmiastowej diagnostyki, aby zidentyfikować przyczynę wycieku oleju. Można to osiągnąć za pomocą testów ciśnienia kompresji, analizy oleju oraz inspekcji wizualnej uszczelek i pierścieni tłokowych. W motoryzacji, stosowanie odpowiednich standardów, jak SAE dla olejów silnikowych, jest kluczowe dla utrzymania silnika w dobrym stanie oraz minimalizowania emisji spalania oleju.

Pytanie 31

Przedstawiony schemat ilustruje

A. promień zataczania kół.

B. kąt pochylenia osi sworznia zwrotnicy.

C. zbieżność połówkową kół.

D. kąt pochylenia koła.

Na schemacie łatwo się pomylić, bo widać zarówno pochylenie kół, jak i zarys elementów zawieszenia i zwrotnic. Wiele osób odruchowo kojarzy taki rysunek z promieniem zataczania albo kątem pochylenia sworznia zwrotnicy, bo to też są typowe parametry geometrii. Tutaj jednak zaznaczona jest przede wszystkim płaszczyzna koła w stosunku do pionu, a nie geometria osi obrotu zwrotnicy ani ślad bieżnika na jezdni. Promień zataczania dotyczy odległości między punktem przecięcia osi sworznia zwrotnicy z nawierzchnią a środkiem śladu opony. Na takim rysunku byłaby wyraźnie pokazana linia przechodząca przez sworzeń i punkt styku opony z podłożem, a potem wymiar poziomy – tutaj tego po prostu nie ma. Z kolei kąt pochylenia osi sworznia zwrotnicy (caster lub SAI/KPI, zależnie od układu) odnosi się do osi obrotu elementów kierowniczych, a nie do samej płaszczyzny koła. Na typowych schematach widać wtedy linię przechodzącą przez sworzeń od góry do dołu i porównaną z pionem, często w widoku z przodu lub z boku pojazdu. Tutaj rysunek podkreśla nachylenie obręczy i opony. Zbieżność połówkowa natomiast wiąże się z ustawieniem kół w rzucie z góry – chodzi o to, czy przednie krawędzie kół są bardziej do siebie zbliżone czy odsunięte, mierzone dla każdego koła osobno względem osi podłużnej pojazdu. Na przedstawionym schemacie kół nie oglądamy z góry, tylko z przodu, więc zbieżności nie da się z niego wyczytać. Typowym błędem jest wrzucanie wszystkich parametrów geometrii „do jednego worka” i rozpoznawanie ich tylko po tym, że na rysunku są koła. W praktyce warto zwracać uwagę z jakiego kierunku pokazany jest pojazd: z przodu – zwykle camber i KPI, z boku – caster, z góry – zbieżność i promień zataczania. Takie rozróżnienie bardzo ułatwia poprawną interpretację schematów na egzaminach i w dokumentacji serwisowej.

Pytanie 32

Suwmiarka, która służy do pomiaru zębów kół w pompach olejowych, nosi nazwę suwmiarka

A. modułowa

B. elektroniczna

C. noniuszowa

D. uniwersalna

Suwmiarka modułowa jest narzędziem pomiarowym, które jest idealnie przystosowane do precyzyjnego pomiaru zębów kół pompy olejowej. Jej konstrukcja umożliwia pomiar w różnych miejscach z dużą dokładnością, co jest kluczowe w przypadku komponentów silnikowych i hydraulicznych. Suwmiarki modułowe charakteryzują się wymiennymi końcówkami pomiarowymi, co pozwala na dostosowanie narzędzia do specyficznych wymagań pomiarowych. Dzięki temu można dokładnie zmierzyć zarówno wysokość zębów, jak i ich szerokość. W praktyce, przy pomiarach kół zębatych, ważne jest, aby uzyskane wyniki były zgodne z normami PN-EN ISO, które określają wymogi dotyczące precyzji pomiarów w inżynierii mechanicznej. Suwmiarka modułowa jest również często stosowana w warsztatach mechanicznych oraz w przemyśle, gdzie kontrola jakości komponentów jest niezbędna do zapewnienia ich prawidłowego funkcjonowania.

Pytanie 33

Przedstawiony na rysunku przyrząd służy do demontażu

A. sprężyn zawieszenia.

B. dźwigni zaworów.

C. tulei cylindrowych.

D. łożysk tocznych.

Na rysunku widać typowy dwuramienny ściągacz mechaniczny, którego podstawowym zadaniem jest demontaż elementów ciasno osadzonych na wałach, głównie łożysk tocznych i kół pasowych. Błędne skojarzenia biorą się często z tego, że wiele narzędzi ma podobny, „szczękowy” wygląd, ale różni się zakresem zastosowań i sposobem przenoszenia sił. Dźwignie zaworów demontuje się zupełnie innymi przyrządami – używa się kluczy do regulacji luzu zaworowego, specjalnych rozpieraków i chwytaków, a do pracy przy zaworach częściej potrzebny jest przyrząd do ściskania sprężyn zaworowych, a nie ściągacz osiowy. Kształt i gabaryty pokazanego narzędzia w ogóle nie pasują do precyzyjnej pracy w głowicy silnika, gdzie jest mało miejsca i wymagane są inne punkty podparcia. Tuleje cylindrowe, zwłaszcza mokre tuleje w silnikach spalinowych, wyjmuje się natomiast przy użyciu specjalnych wyciskaczy lub prasek, które opierają się o blok silnika i pracują na dużych powierzchniach przylgni. Zwykły dwuramienny ściągacz złapałby tuleję tylko za krawędź, co jest niebezpieczne i sprzeczne z dobrą praktyką, bo łatwo ją odkształcić lub ukruszyć. Jeśli chodzi o sprężyny zawieszenia, to do ich demontażu stosuje się ściągacze sprężyn o zupełnie innej konstrukcji: z gwintowanymi prętami po bokach, hakami dopasowanymi do zwojów oraz zabezpieczeniami przed ześlizgnięciem. Przenoszą one duże siły ściskające, a nie wyrywające element z wału. Typowym błędem jest mylenie każdego narzędzia ze szczękami ze „ściągaczem do wszystkiego”. W praktyce warsztatowej bardzo ważne jest dobranie narzędzia dokładnie do typu połączenia: inne rozwiązania dla łożysk tocznych, inne dla sprężyn, inne dla tulei czy elementów rozrządu. Użycie niewłaściwego przyrządu może skończyć się uszkodzeniem części, a czasem nawet zagrożeniem bezpieczeństwa, dlatego warto kojarzyć konkretny kształt tego ściągacza właśnie z łożyskami tocznymi i podobnymi elementami osadzonymi na wałach.

Pytanie 34

Przedstawione na rysunku narzędzie jest przeznaczone do montażu

A. pierścieni tłokowych.

B. pierścieni zabezpieczających sworznie tłokowe.

C. metalowych opasek zaciskowych.

D. pierścieni Segera.

Odpowiedź "pierścieni tłokowych" jest prawidłowa, ponieważ narzędzie przedstawione na rysunku to szczypce do montażu pierścieni tłokowych, które są kluczowym elementem w silnikach spalinowych. Te pierścienie mają za zadanie uszczelnienie komory spalania oraz kontrolowanie oleju w silniku. Szczypce te charakteryzują się specjalną konstrukcją, która umożliwia bezpieczne i precyzyjne zakładanie pierścieni na tłokach bez ryzyka ich uszkodzenia. W praktyce, podczas montażu silnika, użycie tego narzędzia jest niezbędne, aby zapewnić prawidłowe osadzenie pierścieni, co w efekcie wpływa na wydajność silnika oraz jego żywotność. Przemysł motoryzacyjny oraz wytwórstwo maszyn wymagają stosowania standardów jakościowych, które uwzględniają użycie odpowiednich narzędzi do montażu elementów mechanicznych. W związku z tym, znajomość i umiejętność posługiwania się szczypcami do montażu pierścieni tłokowych jest niezwykle ważna w praktyce inżynieryjnej i mechanicznej.

Pytanie 35

W pojeździe należy dokonać wymiany płynu hamulcowego

A. po upływie 5 lat eksploatacji

B. w przypadku wymiany części ruchomych systemu hamulcowego

C. gdy jego zawartość wody przekroczy 4%

D. przy wymianie kompletu naprawczego zacisków hamulcowych

Podejście do wymiany płynu hamulcowego w oparciu o wymianę elementów układu hamulcowego, takich jak zestawy naprawcze zacisków, jest błędne, ponieważ nie uwzględnia kluczowego czynnika, jakim jest stopień zawodnienia płynu. Płyn hamulcowy, z racji swoich właściwości chemicznych, z czasem absorbuje wilgoć z otoczenia, co może prowadzić do pogorszenia jego parametrów. Wymiana elementów hamulcowych nie jest wystarczającą przesłanką do wymiany płynu, ponieważ może on wciąż być zanieczyszczony, co wpływa na jego wydajność. Ponadto, wymiana płynu hamulcowego co 5 lat, choć może być zgodna z niektórymi zaleceniami producentów samochodów, nie jest wystarczająca, jeśli nie dokonuje się regularnych pomiarów zawodnienia. Ponadto, niektóre płyny hamulcowe mogą wymagać wymiany co 2 lata, aby zachować optymalne właściwości, szczególnie w warunkach podwyższonego ryzyka, jak w przypadku jazdy w trudnych warunkach atmosferycznych. Wreszcie, poleganie tylko na pomiarze zawodnienia nie jest wystarczające, ponieważ inne czynniki, takie jak zanieczyszczenie płynu, obecność powietrza w układzie, oraz jego starzenie się, również wymagają uwagi. Błędem jest zatem ograniczanie wymiany płynu hamulcowego do momentu, gdy zawodnienie przekroczy 4%, zamiast regularnego sprawdzania i konserwacji układu hamulcowego zgodnie z najlepszymi praktykami branżowymi.

Pytanie 36

Kontrolka przedstawiona na rysunku, umieszczona na tablicy rozdzielczej samochodu informuje, że pojazd wyposażony jest w system

A. ABS

B. ESP

C. EBD

D. ASR

Chociaż odpowiedzi ABS, EBD i ASR również są związane z systemami bezpieczeństwa w pojazdach, to jednak nie odnoszą się bezpośrednio do kontrolki przedstawionej na rysunku. ABS (Anti-lock Braking System) jest systemem zapobiegającym blokowaniu kół podczas hamowania, co pomaga utrzymać sterowność pojazdu w sytuacjach awaryjnych, ale nie wpływa na stabilność podczas jazdy. EBD (Electronic Brakeforce Distribution) to technologia wspomagająca ABS, która równoważy siłę hamowania między przednimi a tylnymi kołami, ale także nie jest odpowiedzialna za stabilizację pojazdu w trudnych warunkach. ASR (Acceleration Slip Regulation) to system, który zapobiega poślizgowi kół podczas przyspieszania, co jest użyteczne, ale nie ma na celu stabilizacji toru jazdy w zakrętach. Typowym błędem myślowym jest mylenie funkcjonalności tych systemów, gdyż każdy z nich ma inną rolę w kontekście bezpieczeństwa pojazdu. Zrozumienie różnic między tymi systemami jest kluczowe dla właściwego reagowania w sytuacjach kryzysowych oraz pełnego wykorzystania możliwości, jakie oferują nowoczesne technologie w zakresie bezpieczeństwa jazdy.

Pytanie 37

Narzędzie przedstawione na rysunku służy do wykonywania

A. gwintów wewnętrznych.

B. elementów kształtowych wykonywanych metodą przeciągania.

C. oczyszczania świec zapłonowych.

D. gwintów zewnętrznych.

Narzędzie przedstawione na rysunku to gwintownik, który jest kluczowym narzędziem w obróbce skrawaniem. Jego głównym zadaniem jest wykonywanie gwintów zewnętrznych, które są niezwykle istotne w wielu zastosowaniach inżynieryjnych oraz produkcyjnych. Gwinty zewnętrzne znajdują zastosowanie w połączeniach śrubowych, gdzie elementy muszą być odpowiednio ze sobą skomponowane, aby zapewnić trwałość oraz bezpieczeństwo konstrukcji. W przemyśle, przykładami zastosowania gwintów zewnętrznych są komponenty maszyn, wkręty oraz różnego rodzaju połączenia w systemach hydraulicznych i pneumatycznych. Dobre praktyki w zakresie używania gwintowników obejmują odpowiednią selekcję narzędzi do danego materiału, jak również zachowanie właściwej prędkości obrotowej i posuwu podczas gwintowania, co pozwala na uzyskanie gwintów o wysokiej jakości oraz trwałości. Ważne jest również przestrzeganie norm dotyczących tolerancji wymiarowych, co zazwyczaj regulowane jest przez odpowiednie normy, takie jak ISO 965 dla gwintów metrycznych.

Pytanie 38

Skrót TPMS na tablicy rozdzielczej samochodu informuje, że pojazd wyposażony jest

A. w system monitorowania ciśnienia w oponach kół.

B. w system sterowania aktywnym zawieszeniem.

C. w diagnostyczne złącze komunikacyjne.

D. w układ przeciwpoślizgowy.

Skrót TPMS pochodzi z angielskiego Tire Pressure Monitoring System i oznacza pokładowy system monitorowania ciśnienia w oponach kół. Ten system wykorzystuje czujniki ciśnienia (najczęściej montowane w zaworach kół lub przy feldze) oraz moduł elektroniczny, który na bieżąco analizuje wartości ciśnienia i temperatury. Gdy ciśnienie w którejś oponie spadnie poniżej wartości progowej określonej przez producenta, na tablicy rozdzielczej zapala się kontrolka TPMS lub komunikat ostrzegawczy. W praktyce kierowca ma dzięki temu wcześniejsze ostrzeżenie przed jazdą na zbyt niskim ciśnieniu, co wpływa na bezpieczeństwo jazdy, zużycie opon, drogę hamowania oraz spalanie paliwa. Z mojego doświadczenia w warsztacie sporo osób lekceważy tę kontrolkę, a to błąd, bo jazda na „kapciu” albo mocno niedopompowanej oponie może skończyć się rozerwaniem bieżnika przy większej prędkości. Dobrą praktyką serwisową jest każdorazowe sprawdzenie i ewentualna adaptacja czujników TPMS po wymianie opon lub felg, zgodnie z instrukcją producenta pojazdu. W nowoczesnych samochodach system ten jest często wymagany przepisami homologacyjnymi, szczególnie na rynku UE i USA, dlatego w diagnostyce elektronicznej auta zawsze warto zwrócić uwagę, czy moduł TPMS nie zgłasza zapisanych błędów. Mechanik powinien umieć odróżnić system TPMS od innych układów elektronicznych, takich jak ABS czy systemy kontroli trakcji, bo choć wszystkie korzystają z elektroniki i czujników, pełnią zupełnie inne funkcje i diagnozuje się je innymi procedurami i przyrządami pomiarowymi.

Pytanie 39

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 40

Aby odkręcić zapieczoną nakrętkę w układzie zawieszenia, należy użyć

A. szlifierki kątowej

B. podgrzewacza indukcyjnego

C. młotka

D. rurhaka

Podgrzewacz indukcyjny jest najskuteczniejszym narzędziem do poluzowania zapieczonych nakrętek w układzie zawieszenia. Działa na zasadzie indukcji elektromagnetycznej, generując ciepło bezpośrednio w metalowych elementach. Wysoka temperatura, która szybko osiąga wartość niezbędną do rozszerzenia metalu, powoduje, że nakrętka oddziela się od złącza. To podejście jest preferowane, ponieważ minimalizuje ryzyko uszkodzenia otaczających komponentów oraz eliminuje konieczność użycia siły mechanicznej, co mogłoby prowadzić do deformacji lub pęknięć. W praktyce, stosowanie podgrzewacza indukcyjnego jest zgodne z normami bezpieczeństwa i najlepszymi praktykami w branży motoryzacyjnej. Pozwala to także na bardziej efektywne i szybkie wykonanie pracy, co jest kluczowe w środowisku warsztatowym. Przykładowo, podczas demontażu zawieszenia w pojazdach, gdzie nakrętki są często narażone na działanie czynników atmosferycznych, ich poluzowanie za pomocą podgrzewacza jest zarówno skuteczne, jak i bezpieczne. Dodatkowo, technologia ta pozwala na precyzyjne kontrolowanie temperatury, co jest istotne w przypadku wrażliwych materiałów.
