Pytanie 1
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Wyniki egzaminu
Informacje o egzaminie:
- Zawód: Technik elektronik
- Kwalifikacja: ELM.05 - Eksploatacja urządzeń elektronicznych
- Data rozpoczęcia: 28 października 2025 08:11
- Data zakończenia: 28 października 2025 08:36
Egzamin zdany!
Wynik: 23/40 punktów (57,5%)
Wymagane minimum: 20 punktów (50%)
Szczegółowe wyniki:
Pytanie 2
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 3
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 4
Rozpoczynając wymianę przekaźnika w obwodzie sterującym, pierwszym krokiem powinno być
A. wyłączyć napięcie w obwodzie sterowania
B. zdjąć przekaźnik z szyny TH-35
C. odłączyć przewody podłączone do cewki przekaźnika
D. odłączyć przewody podłączone do styków przekaźnika
Wyłączenie napięcia w obwodzie sterowania przed przystąpieniem do wymiany przekaźnika jest kluczowym krokiem w zapewnieniu bezpieczeństwa pracy z urządzeniami elektrycznymi. Wszelkie prace w obrębie instalacji elektrycznych powinny być zgodne z zasadami BHP, które nakazują zawsze zaczynać od odłączenia zasilania. Przykładowo, wyłączając napięcie, minimalizujemy ryzyko porażenia prądem, które może wystąpić, gdy nieświadomie dotkniemy przewodów pod napięciem. Zgodnie z normą PN-EN 50110-1, każdy operator powinien być świadomy niebezpieczeństw związanych z pracą przy urządzeniach elektrycznych i stosować odpowiednie procedury. Dodatkowo, wyłączenie zasilania pozwala na spokojne i dokładne przeprowadzenie wymiany przekaźnika, co jest kluczowe dla prawidłowego funkcjonowania całego systemu. Nieprzestrzeganie tej zasady może prowadzić do poważnych uszkodzeń urządzeń oraz zagrażać zdrowiu osób pracujących w pobliżu.
Pytanie 5
Na który z parametrów fali nośnej oddziałuje sygnał modulujący w modulacji PM?
A. Częstotliwości
B. Fazy
C. Pulsacji
D. Amplitudy
Modulacja fazy (PM) jest techniką, w której zmiana sygnału modulującego wpływa na fazę fali nośnej. W przeciwieństwie do modulacji amplitudy (AM) czy częstotliwości (FM), w PM istotne jest utrzymanie stałej amplitudy fali nośnej. Zmiana fazy umożliwia przesyłanie informacji w postaci skoków fazowych, co jest szczególnie korzystne w systemach telekomunikacyjnych, takich jak łączność bezprzewodowa czy systemy satelitarne. Przykładem zastosowania modulacji fazy jest standard komunikacyjny PSK (Phase Shift Keying), który jest często wykorzystywany w transmisji danych. W praktyce, modulacja PM pozwala na uzyskanie większej odporności na zakłócenia oraz lepszą efektywność widmową. W kontekście dobrych praktyk branżowych, modulacja fazy znajduje zastosowanie w systemach wymagających niskiego opóźnienia oraz wysokiej niezawodności przesyłania informacji, co czyni ją istotnym narzędziem w nowoczesnych technologiach komunikacyjnych.
Pytanie 6
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 7
Sieć komputerowa obejmująca obszar miasta to sieć
A. WAN
B. MAN
C. PAN
D. LAN
Odpowiedź 'MAN' (Metropolitan Area Network) jest poprawna, ponieważ odnosi się do sieci komputerowej o zasięgu miejskim, która łączy różne lokalizacje w obrębie jednego miasta lub aglomeracji. Sieci MAN są zazwyczaj używane do połączeń między biurami, uczelniami, a także dostawcami usług internetowych w danym regionie, co pozwala na efektywną wymianę danych. W praktyce, sieci te mogą wykorzystywać różnorodne technologie, takie jak Ethernet, Wi-Fi czy światłowody. Przykładem zastosowania sieci MAN może być system komunikacji miejskiej, który łączy różne punkty obsługi pasażerów oraz sieci zarządzania ruchem. W branży telekomunikacyjnej, MAN stanowi istotny element architektury sieci, umożliwiając zbudowanie infrastruktury, która wspiera usługi szerokopasmowe i wideo, zapewniając jednocześnie odpowiednią przepustowość i niskie opóźnienia. Zgodnie z dobrymi praktykami, projektowanie sieci MAN powinno uwzględniać aspekty skalowalności i niezawodności, co jest kluczowe dla zapewnienia ciągłości usług.
Pytanie 8
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 9
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 10
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 11
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 12
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 13

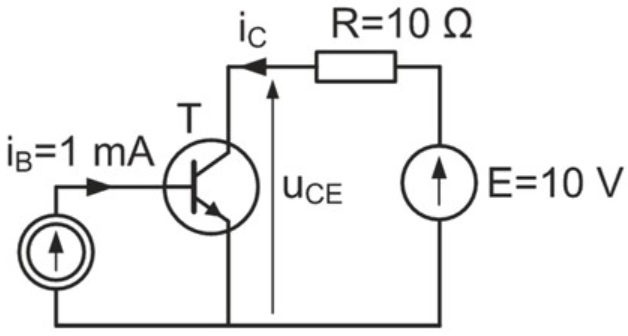

Tranzystor NPN, którego współczynnik wzmocnienia prądowego P = 50, pracuje w układzie pokazanym na rysunku. Jaka jest wartość napięcia kolektor-emiter tego tranzystora?
A. UCE=5 V
B. UCE=0 V
C. UCE=9,5 V
D. UCE=2,5 V
Odpowiedź UCE=9,5 V jest prawidłowa, ponieważ w obliczeniach napięcia kolektor-emiter tranzystora NPN kluczowe jest zrozumienie roli prądu kolektora i jego relacji z prądem bazy. Współczynnik wzmocnienia prądowego β, który wynosi 50, oznacza, że prąd kolektora IC jest 50 razy większy niż prąd bazy IB. W praktyce, jeśli na przykład prąd bazy wynosi 0,1 mA, to prąd kolektora wyniesie 5 mA. Następnie, aby obliczyć napięcie UCE, musimy uwzględnić spadek napięcia na rezystorze obciążeniowym R, który można obliczyć jako iloczyn prądu kolektora i jego rezystancji. Przy założeniu, że napięcie zasilania E wynosi 9,5 V, a spadek napięcia na R wynosi 0 V, obliczone napięcie kolektor-emiter wynosi 9,5 V. W praktycznej aplikacji, dokładne obliczenia i uwzględnienie wszystkich parametrów tranzystora są kluczowe dla zapewnienia stabilności i efektywności układu analogowego, co jest zgodne z najlepszymi praktykami w projektowaniu obwodów elektronicznych.
Pytanie 14
Urządzenie, które pozwala na odbiór sygnałów o różnych częstotliwościach z dwóch lub więcej anten odbiorczych, tak aby te sygnały były przesyłane do odbiornika za pomocą jednego kabla, to
A. zwrotnica antenowa
B. głowica odbiorcza
C. mieszacz
D. dzielnik sygnału
Zwrotnica antenowa to kluczowe urządzenie w systemach odbioru sygnałów telekomunikacyjnych, które pozwala na efektywne zarządzanie sygnałami z różnych źródeł. Dzięki zwrotnicy możliwe jest jednoczesne odbieranie sygnałów o różnych częstotliwościach z dwóch lub więcej anten, co znacznie zwiększa elastyczność i wydajność systemów komunikacyjnych. Przykładem zastosowania zwrotnicy antenowej jest instalacja w systemach telewizyjnych, gdzie wiele anten odbierających sygnały z różnych nadajników jest podłączonych do jednego odbiornika. W praktyce, zwrotnica kieruje odpowiednie sygnały do odbiornika w sposób, który minimalizuje straty i zakłócenia. Dodatkowo, zwrotnice antenowe są zgodne z normami branżowymi, co zapewnia ich niezawodność i efektywność w trudnych warunkach odbioru. Zastosowanie zwrotnic w telekomunikacji jest istotne, ponieważ pozwala na optymalizację pasma częstotliwościowego oraz zapewnia lepszą jakość odbieranego sygnału, co jest kluczowe w kontekście nowoczesnych technologii, takich jak DVB-T czy DVB-S.
Pytanie 15
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 16
Aby sprawdzić ciągłość połączeń w obwodach drukowanych w urządzeniach elektronicznych, należy zastosować
A. amperomierz
B. watomierz
C. woltomierz
D. omomierz
Omomierz to takie proste urządzenie, które służy do badania oporności w obwodach. Ważne jest, żeby sprawdzać ciągłość połączeń w obwodach drukowanych, bo to pomaga zauważyć różne uszkodzenia czy przerwy w ścieżkach. Z omomierzem można szybko ocenić, czy obwód działa jak należy, co jest mega istotne, szczególnie podczas produkcji i napraw elektronicznych. Na przykład, w obwodach drukowanych, jeśli ciągłość nie działa, to komponenty jak procesory czy pamięci mogą przestać działać prawidłowo. Dlatego inżynierowie często korzystają z omomierzy w testach, by upewnić się, że wszystko jest w porządku i nie ma żadnych przerw. Poza tym, przy pomiarach niskich oporności, można zidentyfikować słabe punkty w lutowaniu, co jest ważne, żeby sprzęt działał długo i bezproblemowo.
Pytanie 17
Wskaź zestaw narzędzi kontrolnych i pomiarowych do określenia indukcyjności cewki przy użyciu metody rezonansowej?
A. Zasilacz, watomierz, wzorcowy rezystor
B. Generator, amperomierz, wzorcowy rezystor
C. Zasilacz, woltomierz, wzorcowa pojemność
D. Generator, amperomierz, wzorcowa pojemność
Zestaw przyrządów, który nie obejmuje generatora, amperomierza i pojemności wzorcowej, nie jest odpowiedni do pomiaru indukcyjności cewki metodą rezonansową. W przypadku zestawu z zasilaczem, watomierzem i rezystorem wzorcowym, podejście to jest niewłaściwe, ponieważ nie umożliwia ono wytworzenia odpowiednich warunków rezonansowych. Zasilacz dostarcza napięcie, ale nie generuje sygnału o zmiennej częstotliwości, co jest niezbędne do uzyskania rezonansu. Watomierz służy do pomiaru mocy, co nie jest bezpośrednio związane z wyznaczaniem indukcyjności. Podobnie, rezystor wzorcowy nie ma zastosowania w pomiarze indukcyjności cewki w tej metodzie. Odpowiedzi zawierające woltomierz oraz pojemność wzorcową również są błędne, gdyż pomimo że mogą dostarczać użytecznych informacji o napięciu i pojemności, nie dostarczają kluczowego elementu, jakim jest generator sygnału o zmiennej częstotliwości. Typowym błędem myślowym jest założenie, że każdy przyrząd pomiarowy może być wykorzystany do dowolnego pomiaru, co prowadzi do nieprawidłowych wniosków. Aby skutecznie określić indukcyjność cewki, należy zrozumieć, że właściwy dobór przyrządów pomiarowych jest fundamentem dla uzyskania dokładnych i wiarygodnych wyników. Bez generatora w obwodzie nie można uzyskać odpowiednich warunków rezonansowych, co jest kluczowe dla tej metody pomiarowej.
Pytanie 18
Uchyb regulacji wynoszący 0 umożliwia działanie regulatora typu
A. nieciągłym, dwupołożeniowym
B. ciągłym typu PD
C. ciągłym typu PI
D. nieciągłym, trójpołożeniowym
Odpowiedź "ciągłym typu PI" jest prawidłowa, ponieważ regulator PI (proporcjonalno-całkujący) jest idealnym rozwiązaniem dla systemów, w których uchyb regulacji (czyli różnica między wartością zadaną a wartością rzeczywistą) równy 0 wskazuje na stabilność układu. Regulator PI działa poprzez wykorzystanie składowej proporcjonalnej oraz całkującej, co pozwala na efektywne eliminowanie uchybu ustalonego w systemach zamkniętej pętli. Przykładem zastosowania regulatorów PI może być kontrola temperatury w piecach przemysłowych, gdzie precyzyjne utrzymywanie zadanej temperatury jest kluczowe dla jakości produkcji. Regulatory PI są stosowane w branżach takich jak automatyka przemysłowa, procesy chemiczne oraz w systemach HVAC. Dzięki swojej prostocie i efektywności, są szeroko stosowane w praktyce inżynieryjnej, zgodnie z najlepszymi praktykami branżowymi, w tym normami IEC 61131 dla systemów automatyki. Warto również zauważyć, że regulacja PI jest często preferowana w układach o małej dynamice, gdzie szybkość reakcji nie jest kluczowym czynnikiem.
Pytanie 19
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 20
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 21
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 22
Jakie narzędzie powinno zostać użyte do podłączenia czujnika (zasilanie +12 V oraz masa, styki alarmowe i sabotażowe w konfiguracji NC) do centrali alarmowej?
A. Odsysacz
B. Zaciskarka
C. Lutownica
D. Wkrętak
Wkrętak jest narzędziem niezbędnym do podłączenia czujki do centrali alarmowej, szczególnie gdy chodzi o zapewnienie solidnego i stabilnego połączenia elektrycznego. W przypadku czujek, zasilanie oraz styki alarmowe są często zabezpieczone śrubami, które należy odkręcić lub dokręcić. Użycie wkrętaka pozwala na precyzyjne manipulowanie tymi elementami, co jest kluczowe dla prawidłowego działania systemu alarmowego. Zastosowanie wkrętaka w tym kontekście jest zgodne z najlepszymi praktykami branżowymi, które zalecają nie tylko dbałość o poprawność połączeń, ale także ich bezpieczeństwo. Warto również podkreślić, że prawidłowe połączenie czujki z centralą alarmową ma kluczowe znaczenie dla jej funkcjonowania. Nieprawidłowe połączenia mogą prowadzić do fałszywych alarmów bądź całkowitego braku reakcji systemu na zdarzenia. Dlatego wybór odpowiednich narzędzi, takich jak wkrętak, jest fundamentalny w pracy z systemami zabezpieczeń, w których niezawodność i dokładność są kluczowe. Dobrze przeprowadzone połączenia są podstawą dla stabilności i wydajności całego systemu alarmowego.
Pytanie 23
Adresy fizyczne MAC w sieciach komputerowych są początkowo przydzielane przez
A. dostawcę usług internetowych
B. indywidualnego użytkownika sieci
C. zarządcę sieci lokalnej
D. producenta karty sieciowej
W kontekście przypisywania adresów MAC kluczowe jest zrozumienie, że nie są one nadawane przez administratorów sieci lokalnej, dostawców usług internetowych ani indywidualnych użytkowników. Administratorzy sieci mają możliwość konfigurowania i zarządzania urządzeniami w sieci, ale nie mają wpływu na przypisanie adresów MAC na poziomie sprzętowym. Taki błąd myślowy wynika z niepełnego zrozumienia roli administratora, który dba o bezpieczeństwo i wydajność sieci, ale nie zmienia fizycznych identyfikatorów sprzętu. Z kolei dostawcy usług internetowych zajmują się zarządzaniem połączeniami internetowymi, ale nie wpływają na adresy MAC urządzeń końcowych. Użytkownicy mogą mieć wpływ na konfigurację sieci Wi-Fi czy ustawienia routerów, jednak adresy MAC są przypisane na etapie produkcji sprzętu. To właśnie z tego powodu adresy MAC są unikalne i niezmienne w danym urządzeniu, co jest zgodne z dobrymi praktykami projektowania sieci. Właściwe zrozumienie tego procesu jest kluczowe dla efektywnego zarządzania siecią i unikania problemów z identyfikacją urządzeń. W konkluzji, nadawanie adresów MAC przez producentów sprzętu jest standardem, który zapewnia spójność i jednoznaczność w identyfikacji urządzeń w sieciach komputerowych.
Pytanie 24
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 25
Jeśli skuteczna wartość napięcia przemiennego wynosi 230 V, to jaka jest jego wartość szczytowa?
A. 380 V
B. 245 V
C. 400 V
D. 325 V
Wartość szczytowa napięcia przemiennego (czyli Umax) jest powiązana z wartością skuteczną (Urms) za pomocą prostego wzoru: Umax = Urms * √2. Dla napięcia 230 V, obliczamy to tak: Umax = 230 V * √2, co daje nam około 325 V. Dlaczego to jest ważne? Bo przy projektowaniu sprzętu elektrycznego musimy brać pod uwagę te wartości szczytowe, żeby nasze urządzenia działały jak należy w różnych warunkach. Normy IEC 60038 i IEC 61000-3-2 regulują wartości napięć, co zwiększa bezpieczeństwo i niezawodność naszych systemów zasilania. Z mojego doświadczenia, znajomość wartości szczytowych jest super istotna dla inżynierów zajmujących się zasilaniem, żeby unikać sytuacji, gdzie napięcia skaczą i mogą uszkodzić sprzęt.
Pytanie 26
W trakcie serwisowania instalacji antenowej zauważono błąd popełniony przez instalatora. Zamiast właściwego przewodu o impedancji falowej 75 Ω, podłączono przewód o impedancji falowej 300 Ω. W efekcie tego błędu sygnał, który docierał do odbiornika,
A. był równy 0
B. był wzmocniony
C. nie uległ zmianie
D. był stłumiony
Odpowiedź, że sygnał był stłumiony, jest prawidłowa, ponieważ różnica w impedancji falowej pomiędzy przewodem o impedancji 75 Ω a przewodem o impedancji 300 Ω powoduje poważne straty sygnału. W przypadku, gdy impedancja źródła i obciążenia nie jest zgodna, część sygnału jest odbijana na złączu, co prowadzi do zmniejszenia jego amplitudy. Praktycznie oznacza to, że efektywność transmisji sygnału jest znacznie obniżona. W przypadku instalacji antenowych, stosowanie przewodów o właściwej impedancji jest kluczowe dla zapewnienia optymalnej jakości odbioru sygnału. Zgodnie z normami branżowymi, takie jak IEC 61169, zachowanie odpowiednich wartości impedancji jest kluczowe dla minimalizacji strat transmisyjnych. Zastosowanie przewodów o nieodpowiedniej impedancji, jak w tym przypadku, często skutkuje stłumieniem sygnału, co może prowadzić do problemów z jakością odbioru, takich jak zniekształcenia czy zrywanie sygnału. Dlatego w praktyce zawsze należy upewnić się, że używane komponenty w instalacjach są zgodne z wymaganiami technicznymi.
Pytanie 27
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 28
Do jakiej klasy urządzeń energoelektronicznych należy przekształtnik zwany czoperem?
A. Pośrednich konwerterów częstotliwości
B. Bezpośrednich konwerterów częstotliwości
C. Bezpośrednich konwerterów prądu stałego
D. Pośrednich konwerterów prądu stałego
Pojęcie przekształtników energetycznych może być dość skomplikowane i zrozumienie tego wymaga znajomości wielu różnych typów przekształtników. Zwłaszcza ważne jest, by wiedzieć, czym się różnią przekształtniki bezpośrednie od pośrednich. Bezpośrednie przekszładniki prądu stałego, jak czoper, działają tak, że nie potrzebują żadnych pośrednich form, żeby zmieniać energię elektryczną. Natomiast pośrednie przekształtniki, typu przekształtniki częstotliwości, najpierw potrzebują zamienić prąd stały na zmienny, co wiąże się z większymi stratami energii i złożonością. Często myli się czopery z pośrednimi przekształtnikami lub przekształtnikami częstotliwości, co może prowadzić do złych decyzji w inżynierii. Niedokładne rozumienie zasad działania różnych przekształtników, ich zastosowań i ograniczeń, może wprowadzać w błąd i prowadzić do naprawdę nieodpowiednich wyborów projektowych.
Pytanie 29
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 30
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 31
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 32
Opisz konstrukcję czujki
OPIS KONSTRUKCJI
Podstawowym elementem czujki jest układ detekcyjny, który składa się z: diody emitującej podczerwień oraz diody odbierającej. Oba te elementy są zamontowane w uchwycie w taki sposób, by promieniowanie ze diody nadawczej nie docierało bezpośrednio do diody odbierającej. Układ detekcyjny (uchwyt z diodami) jest przymocowywany bezpośrednio do płytki drukowanej, która zawiera elektronikę z procesorem kontrolującym działanie czujki. Labirynt chroni przed przedostawaniem się zewnętrznego światła do układu detekcyjnego. Metalowa siatka zabezpiecza układ detekcyjny przed niewielkimi owadami oraz większymi zanieczyszczeniami. Całość jest zainstalowana w obudowie wykonanej z białego tworzywa, składającej się z koszyczka, osłony czujki oraz ekranu.
A. zalania
B. dymu
C. stłuczenia
D. ruchu
Wybór odpowiedzi dotyczącej czujek ruchu, zalania lub stłuczenia wskazuje na nieporozumienie dotyczące funkcji i zastosowania czujki opisanej w pytaniu. Czujki ruchu są skonstruowane w celu wykrywania ruchu obiektów w danym obszarze, najczęściej na podstawie zmian pola elektromagnetycznego lub ciepła, co jest zupełnie inną technologią niż ta stosowana w czujkach dymu. Z kolei czujki zalania wykrywają obecność wody, zazwyczaj w systemach zabezpieczeń budynków przed wodami gruntowymi lub wyciekami, a ich zasada działania opiera się na detekcji przewodności elektrycznej. Dlatego też są one niezdolne do wykrywania dymu, co czyni je niewłaściwym wyborem w kontekście tego pytania. W odniesieniu do stłuczenia, urządzenia te mogą być używane do detekcji szkód fizycznych w obiektach, ale nie mają nic wspólnego z procesem wykrywania dymu. Przy podejmowaniu decyzji o tym, jakie urządzenie dobrane jest do konkretnej aplikacji, ważne jest zrozumienie specyficznych właściwości i przeznaczenia czujników, a także świadomość, że różne czujki operują na odmiennych zasadach. Coraz częściej w obiektach komercyjnych oraz mieszkalnych stosuje się systemy alarmowe, które integrują różne typy czujników, ale kluczowe jest, aby każda z tych technologii była używana zgodnie z jej właściwym przeznaczeniem.
Pytanie 33
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 34
Jaki układ wzmacniający z użyciem tranzystora bipolarnego odznacza się względnie wysokim wzmocnieniem napięciowym oraz znacznym wzmocnieniem prądowym?
A. OE
B. OC
C. OB
D. OG
Wybór odpowiedzi OB, OC lub OG wskazuje na nieporozumienie związane z charakterystyką układów wzmacniających. Układ OB (obrotnik bazy) jest stosunkowo rzadko używany w praktycznych zastosowaniach, ponieważ jego wzmocnienie napięciowe jest niskie, a głównym celem jest przekształcenie sygnału bez znaczącego wzmocnienia. Z kolei układ OC (obrotnik kolektora) charakteryzuje się wysokim wzmocnieniem prądowym, ale niskim wzmocnieniem napięciowym. Jest to konfiguracja, która jest wykorzystywana głównie w przypadku wzmacniaczy mocy, gdzie kluczowe jest dostarczenie dużych prądów do obciążenia, a niekoniecznie wzmocnienie sygnału. W przypadku OG (obrotnik górny) mamy do czynienia z układem, który nie jest standardowo używany w klasycznych układach wzmacniających, co może prowadzić do mylnego wniosku, że ma zastosowanie w kontekście dużego wzmocnienia zarówno napięciowego, jak i prądowego. Typowe błędy myślowe, które prowadzą do takich nieprawidłowych odpowiedzi, obejmują mylenie typów wzmacniaczy i ich podstawowych właściwości. Kluczowe jest zrozumienie, że różne konfiguracje tranzystorów mają różne zastosowania i skutki dla wzmocnienia sygnałów, co jest fundamentalne w inżynierii elektronicznej.
Pytanie 35
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 36
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 37
Multimetr prezentuje wyniki pomiarów w formacie trzech i pół cyfry. Jaka jest dokładność pomiaru napięcia tego multimetru w zakresie do 20 V?
A. 1 mV
B. 100 uV
C. 10 mV
D. 100 mV
Odpowiedzi 1 mV, 100 mV oraz 100 uV są niepoprawne ze względu na błędne obliczenia związane z rozdzielczością pomiaru. W przypadku multimetru wyświetlającego wyniki w formacie trzy i pół cyfry, nie wystarczy jedynie podzielić maksymalną wartość zakresu przez jednostki, które można wyświetlić, aby uzyskać rozdzielczość pomiaru. Odpowiedź 1 mV sugeruje, że multimetr mógłby rozróżniać zmiany napięcia na poziomie 1 mV, co jest niezgodne z jego rzeczywistymi możliwościami w zakresie 20 V. Wartość 100 mV również nie uwzględnia pełnej skali pomiarowej i maksymalnej liczby wyświetlanych jednostek, a zatem nie powinna być uznawana za poprawną. Odpowiedź 100 uV wydaje się nierealistyczna w kontekście tego typu multimetru, ponieważ wymagałoby to znacznie większej precyzji, niż oferuje instrument z wyświetlaczem trzy i pół cyfrowym. Ważne jest, aby zrozumieć, że przy wyborze odpowiedniego zakresu pomiarowego, użytkownik powinien zawsze kierować się rozdzielczością urządzenia, co pozwala na skuteczniejszą interpretację wyników oraz unikanie błędnych wniosków. W praktyce stosowanie niewłaściwych wartości rozdzielczości może prowadzić do istotnych błędów w pomiarach oraz interpretacji danych, co jest krytyczne w aplikacjach wymagających dokładności.
Pytanie 38
Czym jest radiator?
A. radiacyjny pirometr termoelektryczny
B. tor używany w transmisji radiowej
C. nastawna cewka toroidalna do strojenia radioodbiornika
D. element odprowadzający ciepło do otoczenia
Tor do transmisji radiowej, pirometr termoelektryczny i cewka toroidalna do strojenia radia to odpowiedzi, które nie mają nic wspólnego z tym, czym jest radiator. Radiator, jak już mówiłem, odprowadza ciepło, więc inne znaczenia są błędne. Tor transmisyjny używany w radiu to infrastruktura do przesyłania sygnałów, a to zupełnie co innego niż chłodzenie. Pirometr mierzy temperaturę na podstawie promieniowania, a nie odprowadza ciepła. Cewka toroidalna służy do strojenia w radioodbiornikach i też nie ma związku z chłodzeniem. Wydaje mi się, że te błędne odpowiedzi wynikają z mylenia pojęć i niepoprawnych skojarzeń. Ważne, żeby zrozumieć, że radiator ma swoją unikalną rolę w chłodzeniu, a jego konstrukcja i działanie są dostosowane do tej funkcji, więc inne urządzenia tego nie zastąpią.
Pytanie 39
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 40
Zakład elektroniczny otrzymał zamówienie na rozbudowę istniejącego domowego systemu alarmowego. Usługa obejmuje zamontowanie 3 czujników ruchu i włączenie ich do systemu. Na podstawie danych zamieszczonych w tabeli określ, jaki będzie koszt planowanych prac, jeżeli materiały objęte są 23%, a usługa 8% podatkiem VAT. W obliczeniach należy uwzględnić zryczałtowany koszt dojazdu do domu klienta w wysokości 45,00 zł.
| Element/usługa | Cena jednostkowa netto |
|---|---|
| Czujnik | 50,00 zł |
| Montaż 1 czujnika | 30,00 zł |
| Przeprogramowanie i sprawdzenie systemu | 60,00 zł |
A. 312,00 zł
B. 345,00 zł
C. 395,10 zł
D. 391,50 zł
Obliczenia błędne, a ich przyczyną mogą być różne nieprawidłowe założenia. W przypadku podanych odpowiedzi, istotnym błędem jest nieprawidłowe uwzględnienie stawek VAT, co prowadzi do zaniżenia lub zawyżenia całkowitego kosztu. Na przykład, jeśli ktoś obliczył VAT dla materiałów lub usług w sposób, który nie uwzględnia zaktualizowanych przepisów, to może otrzymać znacznie niższą lub wyższą kwotę. Inny typowy błąd to pominięcie zryczałtowanego kosztu dojazdu, który powinien być dodany jako koszt stały, niezależnie od obliczeń. W przypadku wyboru odpowiedzi, która jest znacznie niższa od prawidłowej, należy również uwzględnić, że czasami może dojść do pomylenia netto z brutto, co wprowadza zamieszanie w obliczeniach. Dobrym podejściem jest zawsze dążenie do transparentności w kalkulacjach i sprawdzanie wszystkich danych z tabeli źródłowej, aby uniknąć błędów. Obliczając koszty, warto także stosować zasady rachunkowości, które nakładają obowiązek netto i brutto w kontekście podatków. Ostatecznie, w branży usług elektronicznych ważne jest, by być na bieżąco z przepisami oraz standardami, co wpływa na jakość świadczonych usług oraz zadowolenie klientów.
