Informacje o egzaminie:

Zawód: Technik geodeta
Kwalifikacja: BUD.18 - Wykonywanie pomiarów sytuacyjnych, wysokościowych i realizacyjnych oraz opracowywanie wyników tych pomiarów
Data rozpoczęcia: 11 maja 2026 09:07
Data zakończenia: 11 maja 2026 09:26

Egzamin zdany!

Wynik: 25/40 punktów (62,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Na mapie w skali 1:2000 zmierzono odcinek o długości 145,4 mm. Jakiemu odcinkowi w rzeczywistości odpowiada ta długość?

A. 14,54 m

B. 29,08 m

C. 145,40 m

D. 290,80 m

Odpowiedź 290,80 m jest prawidłowa, ponieważ skala mapy 1:2000 oznacza, że 1 mm na mapie odpowiada 2000 mm w terenie. Aby przeliczyć długość odcinka zmierzonego na mapie na rzeczywistą długość w terenie, należy pomnożyć długość mierzonego odcinka przez współczynnik skali. W tym przypadku mamy 145,4 mm, więc przeliczenie przedstawia się następująco: 145,4 mm * 2000 mm/mm = 290800 mm, co po przeliczeniu na metry daje 290,80 m. Tego rodzaju obliczenia są niezwykle istotne w geodezji, planowaniu przestrzennym oraz w inżynierii, gdzie precyzyjne pomiary mają kluczowe znaczenie. Standardy branżowe, takie jak normy geodezyjne, nakładają na specjalistów obowiązek dokładności w przeliczaniu skali, co zapewnia właściwe wykonanie projektów budowlanych i infrastrukturalnych. Umiejętność przeliczania jednostek oraz rozumienie zasad skali ma także zastosowanie w analizach geograficznych i tworzeniu map tematycznych.

Pytanie 2

Na mapie topograficznej w skali 1:10000 wysokość punktu oznaczonego literą P wynosi

A. 243,75

B. 192,50

C. 257,50

D. 202,25

Na mapie topograficznej w skali 1:10000, wysokość punktu oznaczonego literą P wynosi 257,50. Odczytanie wysokości z mapy topograficznej jest kluczowym elementem w geodezji i kartografii. W tej skali, każdy centymetr na mapie odpowiada 100 metrów w rzeczywistości, co pozwala na precyzyjne ustalenie różnic wysokości w terenie. Wysokość ta jest zazwyczaj określona na poziomicy, co oznacza, że jest to punkt, w którym można bezpośrednio odczytać wartość z przerywanej linii poziomej. Takie poziomice są powszechnie stosowane w budownictwie i inżynierii lądowej do planowania działań, takich jak wykopy, nasypy oraz budowa dróg i mostów. Wiedza na temat odczytywania wysokości na mapach topograficznych jest niezbędna nie tylko dla geodetów, ale również dla architektów i inżynierów, ponieważ precyzyjne dane o wysokości wpływają na projektowanie i wykonawstwo. Warto także zaznaczyć, że na mapach topograficznych mogą pojawić się różne rodzaje oznaczeń i symboli, które pomagają w interpretacji danych na mapie, co należy uwzględnić podczas analizy terenu.

Pytanie 3

Pole powierzchni działki przedstawionej na rysunku wynosi

A. 0 ha 35 a 00 m2

B. 0 ha 30 a 50 m2

C. 0 ha 30 a 00 m2

D. 0 ha 35 a 50 m2

Poprawna odpowiedź to 0 ha 35 a 00 m2, co oznacza, że pole powierzchni działki wynosi 35 arów. Aby obliczyć pole powierzchni trójkąta, wykorzystuje się wzór: P = 1/2 * a * h, gdzie 'a' to długość podstawy, a 'h' to wysokość. W tym przypadku podstawa wynosi 70 m, a wysokość 100 m. Po podstawieniu wartości do wzoru otrzymujemy: P = 1/2 * 70 m * 100 m = 3500 m2. Następnie przeliczamy te metry kwadratowe na hektary i ary, mając na uwadze, że 1 ha to 10 000 m2, a 1 a to 100 m2. W tym przypadku 3500 m2 to 0,35 ha, co odpowiada 35 a. Jest to ważna umiejętność w geodezji i planowaniu przestrzennym, ponieważ znajomość obliczeń powierzchni działek jest kluczowa przy kupnie, sprzedaży i zagospodarowywaniu gruntów. Takie obliczenia są również istotne w kontekście ustalania wartości nieruchomości oraz w projektowaniu budynków i infrastruktury.

Pytanie 4

Jeżeli wysokość przedstawionego na szkicu punktu A wynosi H_A= 105,00 m, to wysokość H_B punktu B, leżącego w odległości d_A-B = 10 m od punktu A na osi chodnika o pochyleniu i = 0,5%, wynosi

A. HB = 105,05 m

B. HB = 105,00 m

C. HB = 105,50 m

D. HB = 155,00 m

Wybrane odpowiedzi, takie jak HB = 155,00 m, HB = 105,00 m oraz HB = 105,50 m, świadczą o braku zrozumienia koncepcji pochylenia terenu oraz jego wpływu na wysokość punktów w przestrzeni. W przypadku odpowiedzi HB = 155,00 m, wzrost wysokości o 50 m jest całkowicie nieuzasadniony w kontekście danych podanych w zadaniu. Pochylenie terenu, które wynosi 0,5%, odnosi się do zmiany wysokości na krótkim odcinku, co w przypadku 10 m prowadzi jedynie do niewielkiej zmiany o zaledwie 0,05 m, a nie do tak drastycznego wzrostu. Podobnie odpowiedzi HB = 105,00 m oraz HB = 105,50 m nie uwzględniają konieczności dodania zmiany wysokości związanej z pochyleniem. W pierwszym przypadku traktowanie punktu B jako równającego się punktowi A ignoruje fakt, że tereny nachylone wpływają na zmiany wysokości, co jest kluczowe w obliczeniach inżynieryjnych. Druga opcja, wskazująca na jedynie niewielki wzrost, również nie jest poprawna, gdyż nie uwzględnia rzeczywistej zmiany, jaką obserwujemy przy danej odległości i pochyleniu. Typowe błędy myślowe w takich zadaniach często obejmują pomijanie wpływu geometrii na wysokości oraz nieuwzględnianie kontekstu pochylenia, który jest kluczowy w praktycznym zastosowaniu wiedzy inżynieryjnej. Aby uniknąć podobnych pomyłek w przyszłości, warto dokładnie przestudiować zasady dotyczące pochylenia terenu oraz jego wpływu na wysokości obiektów w przestrzeni.

Pytanie 5

Który z wymienionych elementów terenowych, przy realizacji pomiarów sytuacyjnych metodą ortogonalną, dopuszcza domiar prostokątny nieprzekraczający 25 m?

A. Pomnik

B. Tama

C. Skwer

D. Grobla

W przypadku pozostałych odpowiedzi, takich jak skwer, tama i grobla, pojawia się istotny problem związany z dopuszczalnym domiarem prostokątnym, który jest znacznie większy od 25 m i nie spełnia wymogów metody ortogonalnej w kontekście pomiarów sytuacyjnych. Skwer to przestrzeń publiczna, która zazwyczaj obejmuje większe obszary i wymaga bardziej szczegółowych pomiarów, które mogą sięgać nawet kilkudziesięciu metrów, co znacząco wykracza poza podany limit. Z kolei tama oraz grobla to obiekty inżynieryjne, których pomiar wymaga nie tylko precyzyjnych technik, ale i zrozumienia specyfiki ich struktury oraz funkcji w systemie hydrologicznym. Przy pomiarach tych obiektów kluczowe jest uwzględnianie zarówno ich długości, jak i zmienności terenu, co może generować znaczne odchylenia od wymaganego domiaru. Z perspektywy praktycznej, błędne podejście do pomiarów tych obiektów, polegające na stosowaniu domiaru prostokątnego, może prowadzić do poważnych błędów w odwzorowaniu rzeczywistości geograficznej, co w konsekwencji wpływa na planowanie i zarządzanie przestrzenią. Dlatego kluczowe jest, aby geodeci byli świadomi różnic w podejściu do pomiarów różnych typów obiektów i stosowali odpowiednie standardy, które zapewnią dokładność i rzetelność wykonanych prac.

Pytanie 6

Zmiany wynikające z wywiadu terenowego powinny być oznaczone kolorem

A. czerwonym

B. czarnym

C. brązowym

D. żółtym

Zaznaczanie zmian na mapie wywiadu terenowego czerwonym kolorem to naprawdę dobra praktyka w kartografii. Czerwony często używa się do oznaczania rzeczy, które są ważne, jak zmiany w infrastrukturze czy jakieś zagrożenia środowiskowe. Używając czerwieni, w szybki sposób możemy pokazać najistotniejsze info, co jest mega ważne, gdy podejmujemy decyzje. Na przykład, jak obserwujemy zmiany w gruntach, to obszary na czerwono mogą wskazywać miejsca, gdzie coś się mocno zmieniło, jak urbanizacja czy degradacja. Fajnie jest także mieć legendę na mapie, która wyjaśnia, co oznaczają kolory, bo to ułatwia zrozumienie danych. W kontekście GIS kolorowanie jest kluczowe dla wizualizacji, a dobre dobranie kolorów poprawia jakość analizy i interpretacji wyników.

Pytanie 7

Na precyzję pomiarów niwelacyjnych nie wpływa

A. kolejność dokonywanych pomiarów

B. wyważenie łat niwelacyjnych

C. poziomowanie libelli niwelacyjnej

D. odległość między niwelatorem a łatami

Kolejność wykonywanych odczytów w niwelacji nie ma wpływu na dokładność pomiarów, ponieważ kluczowe są inne aspekty techniczne, takie jak poziomowanie i spionizowanie instrumentu oraz prawidłowe ustawienie łat. W praktyce niwelacyjnym, jeżeli wszystkie pomiary są wykonywane zgodnie z wymaganiami i standardami, to niezależnie od kolejności odczytów wynik końcowy będzie taki sam, pod warunkiem, że nie popełniono błędów w innych etapach procesu. Standardy takie jak PN-EN 17123-1:2018 określają procedury, które minimalizują błędy pomiarowe. Przykładowo, jeżeli niwelator jest starannie spoziomowany, a łatka jest poprawnie ustawiona w pionie, uzyskane wyniki będą wiarygodne niezależnie od tego, w jakiej kolejności zrealizujemy pomiary. To podejście może być stosowane w różnych projektach budowlanych i inżynieryjnych, co podkreśla znaczenie rzetelności technicznej nad subiektywną interpretacją kolejności działań.

Pytanie 8

Która z metod nie jest przeznaczona do realizacji geodezyjnych sytuacyjnych pomiarów w terenie?

A. Biegunowa

B. Domiarów prostokątnych

C. Wcięć kątowych

D. Punktów rozproszonych

Odpowiedź "Punktów rozproszonych" jest prawidłowa, ponieważ metoda ta nie służy do geodezyjnych sytuacyjnych pomiarów terenowych. W geodezji sytuacyjnej wykorzystuje się techniki, które umożliwiają precyzyjne określenie położenia punktów w terenie, co jest kluczowe dla tworzenia map oraz dokumentacji geodezyjnej. Metody takie jak wcięcia kątowe, biegunowa czy domiary prostokątne są standardowymi technikami stosowanymi do precyzyjnego pomiaru kątów i odległości pomiędzy punktami. Przykładowo, metoda biegunowa polega na pomiarze kątów i odległości od jednego punktu do innych, co pozwala na tworzenie dokładnych rysunków sytuacyjnych. Z kolei domiary prostokątne wykorzystują współrzędne prostokątne, co jest szczególnie przydatne w obszarach miejskich. W przypadku punktów rozproszonych, metoda ta nie jest stosowana do pomiarów sytuacyjnych, lecz raczej do określenia lokalizacji punktów w kontekście pomiarów przestrzennych, co nie odpowiada wymaganiom geodezyjnym w analizie sytuacyjnej.

Pytanie 9

W jakim dokumencie, będącym częścią każdego operatu geodezyjnego, określone są: cel i zakres rzeczowy oraz terytorialny przeprowadzonych prac, czas realizacji prac geodezyjnych oraz identyfikator zgłoszenia dotyczącego pracy geodezyjnej?

A. Na szkicu polowym

B. W sprawozdaniu technicznym

C. W dzienniku pomiarów

D. W wykazie robót geodezyjnych

Wybór dziennika pomiarowego jako odpowiedzi na to pytanie wprowadza w błąd, ponieważ ten dokument ma zupełnie inne cele i zawartość. Dziennik pomiarowy służy do bieżącej rejestracji wykonanych pomiarów i obserwacji, a więc zawiera dane techniczne dotyczące konkretnego etapu pracy, ale nie uwzględnia ogólnych informacji o celu czy zakresie wykonanych prac. Oparcie się na dzienniku w kontekście identyfikacji prac geodezyjnych prowadzi do niepełnego obrazu realizacji projektu. Szkic polowy również nie jest właściwą odpowiedzią, ponieważ jego głównym celem jest graficzne przedstawienie wykonanych pomiarów w terenie, a nie dokumentowanie celów i zakresu prac. Z kolei wykaz robót geodezyjnych to narzędzie do organizacji i planowania zadań, które również nie zawiera szczegółowych informacji wymaganych w pytaniu, takich jak okres prac czy cel ich realizacji. Typowym błędem myślowym jest mylenie natury dokumentów oraz ich przeznaczenia w procesie geodezyjnym. Dobrze jest pamiętać, że każdy dokument w operacie geodezyjnym ma przypisane specyficzne funkcje i zadania, a ich właściwe rozróżnienie jest kluczowe dla efektywnego zarządzania projektami geodezyjnymi.

Pytanie 10

Na mapach naturalne formy rzeźby terenu zaznacza się kolorem

A. szarym

B. czarnym

C. brązowym

D. żółtym

Wybór kolorów czarnego, szarego czy żółtego do przedstawiania naturalnych form rzeźby terenu nie jest zgodny z przyjętymi standardami kartograficznymi. Czarne barwy na mapie są zazwyczaj zarezerwowane dla elementów sztucznych, takich jak drogi, budynki czy granice administracyjne. Użycie czerni do reprezentacji rzeźby terenu może prowadzić do nieporozumień w interpretacji mapy, gdyż może sugerować znacznie bardziej płaskie lub zabudowane obszary. Podobnie, kolor szary, choć czasem stosowany do przedstawiania cieni lub obiektów nieczytelnych, nie nadaje się do rzeźby terenu, gdyż może wprowadzać w błąd, sugerując, że dany teren jest mniej istotny lub nieaktywny geologicznie. Żółty kolor z kolei jest często używany do oznaczania obszarów rolniczych lub pustynnych, co również nie jest odpowiednie dla przedstawienia form rzeźby terenu. Błędne przypisanie kolorów do form terenu na mapach może prowadzić do poważnych konsekwencji w analizach geograficznych czy przy planowaniu przestrzennym, dlatego ważne jest, aby stosować odpowiednią kolorystykę zgodną z uznanymi konwencjami i praktykami w kartografii.

Pytanie 11

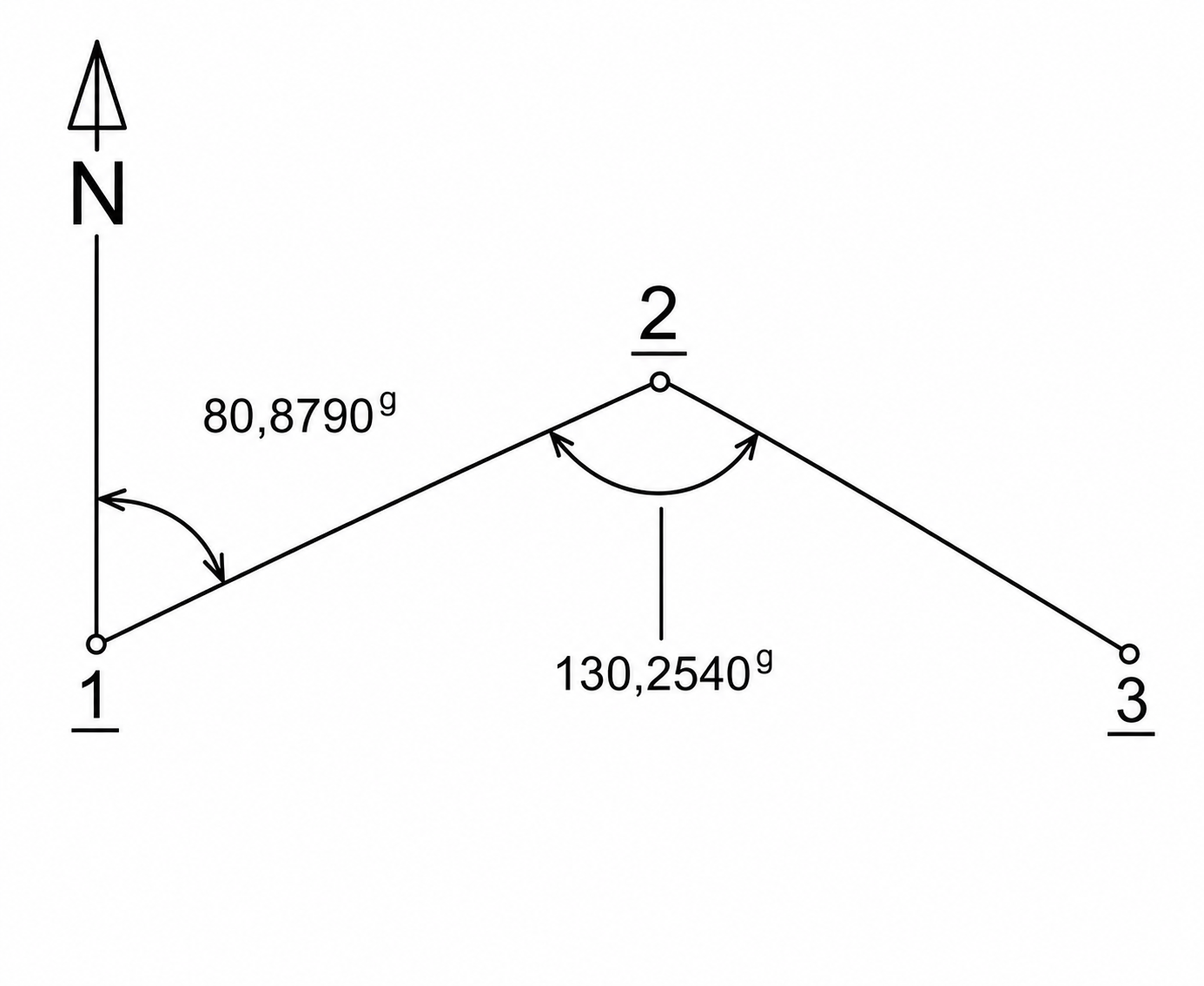

Ile wynosi wartość azymutu A_2-3 obliczona na podstawie danych zawartych na szkicu?

A. A2-3 = 11,1330g

B. A2-3 = 150,6250g

C. A2-3 = 350,6250g

D. A2-3 = 49,3750g

Analiza błędnych odpowiedzi ujawnia typowe pułapki myślowe związane z obliczaniem azymutów. Wiele osób może pomylić proces dodawania i odejmowania wartości azymutów, co prowadzi do niewłaściwych wyników. Na przykład, przyjmowanie wartości azymutu A1-2 jako punktu wyjścia bez uwzględnienia zmiany kąta 2-1-3 często prowadzi do błędnych obliczeń. W przypadku odpowiedzi, które wskazują na 350,6250g, 49,3750g oraz 11,1330g, można zauważyć, że w każdym z tych przypadków zabrakło kluczowego kroku, jakim jest odpowiednia korekta wartości. Zastosowanie niewłaściwych procedur, takich jak nieuwzględnianie standardowych wartości odejmowania, może prowadzić do poważnych błędów w praktyce geodezyjnej. W geodezji istotne jest, by każda procedura była dokładnie przestrzegana, ponieważ nawet niewielki błąd w obliczeniach może skutkować nieprecyzyjnym pomiarem terenu. Kluczowe jest zrozumienie, że każdy azymut jest wynikiem specyficznych obliczeń, które muszą być dokładnie zaplanowane i wykonane, aby uniknąć błędów w późniejszych etapach pracy geodezyjnej.

Pytanie 12

Który z wymienionych programów nie nadaje się do tworzenia mapy zasadniczej?

A. C-Geo

B. Winkalk

C. Microstation

D. Mikro-Map

Winkalk to program, który nie jest przeznaczony do wykreślania mapy zasadniczej, ponieważ jego funkcjonalność jest ukierunkowana głównie na obliczenia inżynieryjne i kosztorysowanie, a nie na tworzenie map. Mapy zasadnicze są opracowywane na podstawie danych geodezyjnych, a ich tworzenie wymaga specjalistycznych narzędzi do analizy i wizualizacji tych danych. Programy takie jak C-Geo, Mikro-Map i Microstation są odpowiednie do takich zadań, ponieważ oferują zaawansowane funkcje geodezyjne, w tym integrację z systemami GPS, obsługę plików CAD oraz możliwość generowania map w standardach obowiązujących w geodezji. Przykładowo, C-Geo jest często stosowany przez geodetów do przygotowywania map do celów prawnych i budowlanych, co czyni go odpowiednim wyborem do wykreślania mapy zasadniczej.

Pytanie 13

Dokumentacja, która zawiera wyniki geodezyjnych pomiarów sytuacyjnych oraz wysokościowych, jak również efekty przetworzenia tych danych, jest kompletowana i przekazywana do Państwowego Zasobu Geodezyjnego i Kartograficznego w formie operatu

A. katastralnego

B. pomiarowego

C. technicznego

D. szacunkowego

Odpowiedź 'technicznego' jest prawidłowa, ponieważ operat techniczny to dokumentacja, która zawiera szczegółowe dane dotyczące geodezyjnych pomiarów sytuacyjnych i wysokościowych. W skład operatu technicznego wchodzą nie tylko wyniki pomiarów, ale również ich opracowanie oraz analizy, co czyni go kluczowym dokumentem w procesie przekazywania informacji do Państwowego Zasobu Geodezyjnego i Kartograficznego. W praktyce, operat techniczny jest niezbędny w przypadkach takich jak sporządzanie map, ustalanie granic działek czy przygotowywanie analiz przestrzennych. Zgodnie z normami branżowymi, operaty techniczne powinny być sporządzane zgodnie z odpowiednimi przepisami prawa geodezyjnego, co zapewnia ich rzetelność i zgodność z obowiązującymi standardami. Przykładowo, w sytuacjach, gdzie wymagane jest pozyskanie informacji do celów inwestycyjnych, operat techniczny stanowi podstawowy dokument, który pozwala na przeprowadzenie dalszych analiz i decyzji administracyjnych.

Pytanie 14

Jakie znaczenie ma oznaczenie mz1 1 na mapie zasadniczej?

A. Jednorodzinny dom.

B. Wieżowiec.

C. Budynek mieszkalny.

D. Dom w zabudowie szeregowej

Zrozumienie zapisów na mapie zasadniczej jest kluczowe dla poprawnego odczytywania i interpretacji danych dotyczących przestrzeni miejskiej. Odpowiedzi sugerujące, że zapis 'mz1 1' odnosi się do kamienicy, domu jednorodzinnego lub domu w zabudowie szeregowej, bazują na nieprawidłowej interpretacji klasyfikacji obiektów budowlanych. Kamienice, które są zazwyczaj niskimi lub średniowysokimi budynkami mieszkalnymi, mają zupełnie inną charakterystykę, często związaną z zabudową miejską sprzed XX wieku, co nie pasuje do klasyfikacji wieżowców. Domy jednorodzinne i domy w zabudowie szeregowej są z kolei typowymi przykładami zabudowy niskiej, co również wyklucza je z tej klasyfikacji. Ważne jest, aby uniknąć stereotypowego myślenia, które może prowadzić do błędnych założeń o charakterystyce i przeznaczeniu obiektów budowlanych. Kluczowym błędem w rozumieniu tego zapisu jest zlekceważenie różnic w wysokości i przeznaczeniu budynków, które są podstawowymi kryteriami klasyfikacji. W kontekście planowania przestrzennego, nieprawidłowe przypisanie typów budynków może prowadzić do nieefektywnego zagospodarowania terenu, co w konsekwencji wpływa na jakość życia mieszkańców oraz funkcjonalność obszarów miejskich. Zrozumienie, że 'mz1 1' odnosi się do wieżowca, a nie do innych typów zabudowy, jest kluczowe dla właściwej analizy planów urbanistycznych i projektów architektonicznych.

Pytanie 15

Na podstawie danych zamieszczonych w tabeli, oblicz wartość współczynnika kierunkowego cos A linii pomiarowej A-B, który jest stosowany do obliczenia współrzędnych punktu pomierzonego metodą ortogonalną.

ΔX_A-B = 216,11 m	ΔY_A-B = 432,73 m	d_A-B = 483,69 m
sin A_A-B = ΔY_A-B / d_A-B cos A_A-B = ΔX_A-B / d_A-B

A. cos A = 2,2382 A-B

B. cos A = 0,4468 A-B

C. cos A = 2,0024 A-B

D. cos A = 0,4994 A-B

Wartości współczynnika kierunkowego, które zostały podane w niepoprawnych odpowiedziach, wykazują fundamentalne błędy merytoryczne dotyczące podstawowych zasad obliczeń w geodezji. Odpowiedzi sugerujące, że cos A może wynosić 2,0024 lub 2,2382, są w istocie błędne, ponieważ wartości współczynników kierunkowych muszą pozostawać w zakresie od -1 do 1. Takie nieprawidłowe wyniki mogą wynikać z niewłaściwego zrozumienia proporcji w obliczeniach lub z błędnych danych wejściowych, co w prowadzeniu pomiarów geodezyjnych jest absolutnie niedopuszczalne. W geodezji, każdy element pomiaru, w tym obliczanie współczynnika kierunkowego, wymaga rzetelnej analizy i znajomości geometrów przestrzennych. Jeśli różnica współrzędnych X jest zbyt mała w porównaniu do odległości A-B, obliczenia mogą prowadzić do wartości bliskich zeru, co jest szczególnie istotne w kontekście dokładności pomiarów. Typowym błędem myślowym jest również nieuwzględnianie jednostek miary oraz pomijanie kontekstu geograficznego, które mogą wprowadzać w błąd podczas obliczeń. Aby uniknąć takich pomyłek, ważne jest, aby zawsze stosować się do standardów branżowych oraz wykorzystywać odpowiednie narzędzia i technologie, które wspierają efektywne i precyzyjne pomiary.

Pytanie 16

Jaką odległość mają punkty hektometrowe na osi trasy?

A. 100 m

B. 150 m

C. 200 m

D. 50 m

Punkty hektometrowe to standardowe punkty pomiarowe na trasie, które są oddalone od siebie o 100 m. Jest to istotne w kontekście nawigacji, planowania tras oraz w zarządzaniu ruchem drogowym. Umożliwia to precyzyjne określenie lokalizacji pojazdu lub obiektu na danej trasie. W praktyce, punkty te są wykorzystywane w różnych systemach transportowych, w tym w kolejnictwie, gdzie oznaczają konkretne odległości między stacjami. Przy ustalaniu rozkładów jazdy oraz w przypadku monitorowania postępu transportu, dokładne określenie odległości jest kluczowe. Standardy takie jak normy ISO w zakresie transportu i logistyki oraz dobre praktyki związane z oznaczaniem tras uwzględniają właśnie odległości określane w hektometrach, co ułatwia komunikację i zarządzanie procesami logistycznymi.

Pytanie 17

Cyfra 2 w oznaczeniu ₂/₅, użytym przy oznaczaniu w terenie punktów hektometrowych utworzonych podczas wytyczania w terenie linii profilu podłużnego, wskazuje na

A. numer hektometra w konkretnej sekcji kilometra

B. całkowitą liczbę metrów w jednym odcinku trasy

C. liczbę hektometrów w danym kilometrze trasy

D. kompletną liczbę kilometrów od startu trasy

Odpowiedź jest prawidłowa, ponieważ cyfra 2 w symbolu 2/5 odnosi się do pełnej liczby kilometrów od początku trasy. W systemie oznaczania tras, szczególnie w kontekście budowy i utrzymania infrastruktury drogowej czy kolejowej, stosuje się taki zapis, aby jednoznacznie określić lokalizację punktu w odniesieniu do całej długości trasy. Przykładowo, jeśli mamy trasę o długości 5 km, to zapis 2/5 wskazuje, że dany punkt znajduje się na 2 km od początku trasy. Z perspektywy praktycznej, takie oznaczenia są kluczowe w zarządzaniu projektami budowlanymi, gdzie dokładne lokalizacje punktów pomiarowych są niezbędne do precyzyjnego planowania i realizacji robót. Standardy branżowe, takie jak normy PN-EN 13450, podkreślają znaczenie precyzyjnego oznaczania punktów w terenie dla celów geodezyjnych oraz budowlanych, co ułatwia komunikację między różnymi zespołami pracującymi nad realizacją projektu.

Pytanie 18

Która z podanych prac geodezyjnych nie wymaga zgłoszenia do Ośrodka Dokumentacji Geodezyjnej i Kartograficznej?

A. Podział działki

B. Zaktualizowanie mapy zasadniczej

C. Pomiar ilości mas ziemnych

D. Inwentaryzacja po zakończeniu budowy

Pomiar objętości mas ziemnych to proces, który nie wymaga zgłoszenia do Ośrodka Dokumentacji Geodezyjnej i Kartograficznej (ODGiK), ponieważ nie jest to praca geodezyjna, która zmienia stan nieruchomości w sposób wymagający aktualizacji dokumentacji publicznej. W praktyce, taki pomiar ma zastosowanie głównie w budownictwie i inżynierii lądowej, gdzie wykonuje się go w celu określenia ilości ziemi do wykopania lub nasypania podczas budowy. Przykładem może być budowa drogi, gdzie dokładne oszacowanie mas ziemnych jest kluczowe dla kosztorysowania oraz planowania dalszych prac. Warto podkreślić, że takie pomiary często są wykonywane zgodnie z normami PN-EN 1991-1-1 i są integralną częścią procesu projektowego, ale nie wymagają formalnego zgłoszenia do organów administracyjnych, co upraszcza procedury dla wykonawców.

Pytanie 19

Teoretyczna suma kątów wewnętrznych zamkniętego pięcioboku wynosi

A. 600g

B. 1000g

C. 800g

D. 400g

Wielokąty, w tym pięcioboki, mają ustaloną sumę kątów wewnętrznych, a każda z odpowiedzi niepoprawnych wskazuje na nieporozumienie w interpretacji tego zagadnienia. Odpowiedzi 800g, 400g oraz 1000g sugerują wartości, które nie mają zastosowania do obliczeń dotyczących kątów wewnętrznych pięcioboku. Odpowiedź 800g wynika z błędnego założenia, że kąt może być większy niż standardowy maksymalny kąt wewnętrzny, podczas gdy każdy kąt w pięcioboku nie może przekraczać 180°. Odpowiedź 400g równie dobrze może wynikać z mylnego zastosowania wzoru na sumę kątów wewnętrznych, co prowadzi do zaniżenia wartości. Z kolei 1000g to całkowicie nietrafione podejście, które wykazuje nieznajomość podstawowej zasady dotyczącej geometrii wielokątów. Typowe błędy myślowe mogą obejmować mylenie sumy kątów z sumą długości boków lub z rozpatrywaniem kątów w różnych kontekstach, takich jak kąty zewnętrzne. Zrozumienie wzoru na sumę kątów wewnętrznych jest kluczowe w wielu dziedzinach, a nieprawidłowe podejścia mogą prowadzić do błędów w projektach inżynieryjnych i architektonicznych, co w konsekwencji wpływa na stabilność oraz bezpieczeństwo konstrukcji.

Pytanie 20

Który rodzaj pomiaru wykonywany jest w sposób przedstawiony na rysunku?

A. Pomiar odległości między punktami.

B. Pomiar wysokości repera.

C. Przeniesienie wysokości w dół.

D. Przeniesienie wysokości w górę.

Przeniesienie wysokości w dół jest kluczowym procesem w geodezji i budownictwie, umożliwiającym przenoszenie poziomu referencyjnego na niższe punkty. Na rysunku widzimy, że wysokość repera, oznaczonego jako HRp, jest przenoszona na dno wykopu. Użycie linii poziomej, oznaczonej literą "a", jest zgodne z zasadami geodezyjnymi, które zalecają zachowanie równoległości linii poziomych w celu zapewnienia dokładności pomiaru. Praktyczne zastosowanie tej techniki można zauważyć podczas budowy fundamentów, gdzie precyzyjne ustalenie poziomu jest niezbędne do zapewnienia stabilności konstrukcji. Technika ta jest również wykorzystywana w pracach melioracyjnych, gdzie konieczne jest przenoszenie poziomów wód gruntowych na niższe obszary. Przy odpowiednim zastosowaniu metod geodezyjnych, takich jak zastosowanie libelli czy niwelacji, możemy uzyskać wysoką dokładność przenoszenia wysokości, co jest fundamentem dla dalszych prac budowlanych oraz inżynieryjnych.

Pytanie 21

Jaki opis, używany na mapie zasadniczej, odnosi się do przewodu kanalizacyjnego sanitarnego o średnicy
20 cm, zmierzonego na osnowę?

A. ksB20

B. ks200

C. ksP200

D. ks20

Odpowiedź ks200 jest poprawna, ponieważ zgodnie z obowiązującymi normami w inżynierii lądowej i wodnej, oznaczenia dla przewodów kanalizacyjnych sanitarno-ściekowych o średnicy 20 cm wskazują na ich średnicę w milimetrach. W przypadku przewodów sanitarnych, standardowe oznaczenie składa się z prefiksu 'ks' (kanalizacja sanitarna), a następnie z liczby wskazującej średnicę w mm. Oznaczenie ks200 odnosi się więc bezpośrednio do przewodu o średnicy 200 mm, co jest zgodne z powszechnie uznawanymi praktykami w branży. W praktyce, takie oznaczenie ułatwia zarówno projektowanie, jak i realizację inwestycji budowlanych, ponieważ inżynierowie i projektanci mogą łatwo identyfikować konkretne elementy systemu kanalizacyjnego. Warto również przypomnieć, że stosowanie jednolitych oznaczeń zgodnych z normami europejskimi poprawia komunikację między różnymi uczestnikami procesu budowlanego.

Pytanie 22

Jakim symbolem oznaczane są rury kanalizacyjne sanitarne na mapach zasadniczych?

A. kp

B. kd

C. ks

D. ko

Odpowiedź "ks" jest poprawna, ponieważ w systemach oznaczeń stosowanych na mapach zasadniczych przewody kanalizacyjne sanitarne są właśnie oznaczane tym symbolem. Oznaczenie to jest zgodne z obowiązującymi normami, które zapewniają jednolitość w interpretacji danych na mapach. W praktyce, wiedza na temat symboli wykorzystywanych do oznaczania różnych rodzajów przewodów jest kluczowa dla inżynierów budowlanych, architektów oraz projektantów instalacji sanitarnych, ponieważ pozwala na prawidłowe planowanie i wykonawstwo. Właściwe oznaczenie kanałów sanitarnych ma również znaczenie w kontekście późniejszego serwisowania i konserwacji systemów odwadniających budynków, co jest normą w dobrych praktykach budowlanych. Na przykład, w przypadku awarii lub potrzeby modernizacji, zrozumienie systemu oznaczeń pozwala na szybszą lokalizację i identyfikację poszczególnych elementów instalacji, co znacząco przyspiesza czas reakcji i zmniejsza koszty napraw. Ponadto, znajomość obowiązujących standardów, takich jak PN-EN 12056 dotyczących systemów odprowadzania wód, podkreśla wagę poprawnego stosowania symboliki na mapach zasadniczych, co jest niezbędne do zapewnienia bezpieczeństwa i funkcjonalności infrastruktury sanitarnej.

Pytanie 23

Co wpływa na wysokości opisów w mapie głównej?

A. Od opisywanej treści i skali mapy

B. Od metody wykonania opisu

C. Od wartości skalarnej mapy

D. Od typu i stylu pisma

Odpowiedzi dotyczące wartości skalarnej mapy, techniki wykonywanego opisu oraz rodzaju i kroju pisma są nieścisłe, gdyż nie uwzględniają kluczowych determinant wysokości opisów na mapie zasadniczej. Wartość skalarna mapy, choć jest istotnym elementem w kartografii, nie ma bezpośredniego wpływu na fizyczne wymiary opisów. Zamiast tego, skala mapy decyduje o tym, jak szczegółowo i jak wysoko powinny być umieszczane opisy. Podejście koncentrujące się na technice wykonywanego opisu zazwyczaj dotyczy metodologii tworzenia map, a nie samych wymiarów opisów. Techniki te są ważne dla zapewnienia dokładności danych geograficznych, ale nie wpływają na same wymiary opisów, które powinny być dostosowane do treści i skali. Z kolei rodzaj i krój pisma również mają znaczenie, ale nie są głównymi czynnikami determinującymi wysokości opisów. Wybór czcionki może wpływać na estetykę mapy, a nie na jej funkcjonalność. Ważne jest, aby unikać błędnych wniosków dotyczących tych elementów, ponieważ mogą prowadzić do nieefektywnych i trudnych do odczytania map. Kluczem do skutecznej kartografii jest zrozumienie interakcji między wszystkimi tymi elementami, a nie skupianie się na pojedynczych aspektach.

Pytanie 24

Godło mapy zasadniczej 6.115.27.4 w systemie współrzędnych PL-2000 wskazuje na mapę stworzoną w skali

A. 1:2000

B. 1:500

C. 1:1000

D. 1:5000

Odpowiedzi, które wskazują na skale 1:1000, 1:500 oraz 1:2000, mogą prowadzić do nieporozumień w kontekście zastosowania map zasadniczych i ich oznaczeń. Skala 1:1000 jest często stosowana w przypadku map do celów budowlanych i lokalizacyjnych, co może wzbudzać mylne przekonanie, że jest odpowiednia dla mapy zasadniczej. Jednakże, w kontekście mapy oznaczonej kodem 6.115.27.4, skala 1:1000 jest zbyt szczegółowa, a tego typu mapy nie są standardowo klasyfikowane jako mapy zasadnicze. Podobnie, skala 1:500, choć przydatna dla bardzo lokalnych analiz, jest również nieodpowiednia w tym przypadku, ponieważ nie odpowiada standardowym klasyfikacjom map zasadniczych, które są bardziej skoncentrowane na ogólnym przedstawieniu obszarów. Z kolei skala 1:2000, chociaż bliska prawidłowej skali, również nie spełnia wymogów, ponieważ nie dostarcza wystarczającej szczegółowości dla typowych zastosowań map zasadniczych. Warto zauważyć, że stosowanie niewłaściwych skal w analizach przestrzennych może prowadzić do błędnych interpretacji danych, co w konsekwencji wpływa na decyzje administracyjne czy inwestycyjne. Dlatego kluczowe jest, aby zawsze odnosić się do odpowiednich norm oraz standardów branżowych, które precyzyjnie definiują zasady tworzenia i użycia map, co pozwoli uniknąć typowych błędów myślowych i nieporozumień.

Pytanie 25

Który dokument jest podstawą do włączenia dokumentacji dostarczonej przez wykonawcę robót do rejestru geodezyjnego?

A. Protokół końcowy kontroli sporządzony przez wykonawcę robót geodezyjnych

B. Wniosek złożony przez inwestora

C. Wniosek złożony przez geodetę z adnotacją o pozytywnym wyniku kontroli

D. Protokół końcowy kontroli sporządzony przez inspektora nadzoru

Protokół kontroli końcowej sporządzony przez wykonawcę prac geodezyjnych, choć może zawierać istotne informacje, nie stanowi wystarczającego dokumentu do włączenia dokumentacji do zasobu geodezyjnego. Wykonawca, będący stroną odpowiedzialną za realizację robót, ma naturalny interes w przedstawieniu wyników swojej pracy w jak najlepszym świetle, co może prowadzić do potencjalnych konfliktów interesów. Dlatego niezbędne jest, aby niezależna strona, takim jak inspektor nadzoru, dokonała oceny i weryfikacji wykonania prac geodezyjnych. W przypadku protokołu kontroli sporządzonego przez inspektora nadzoru, chociaż jego rola jest kluczowa, dokument ten sam w sobie nie zawiera formalnego wniosku o włączenie danych do zasobów geodezyjnych, co jest wymagane. Wniosek złożony przez inwestora, mimo że może odzwierciedlać ich zadowolenie z wykonanych prac, również nie jest formalnym dokumentem wymaganym w procesie włączenia, ponieważ nie potwierdza on zgodności wykonanych prac z obowiązującymi normami. Kluczowe jest zrozumienie, że proces włączenia dokumentacji do zasobu geodezyjnego musi opierać się na obiektywnych ocenach i wnioskach, które są potwierdzone odpowiednimi autorytetami, a nie tylko na wrażeniach czy subiektywnych ocenach wykonawcy czy inwestora.

Pytanie 26

W jakiej Bazie Danych są przechowywane dane dotyczące wysokości studzienek kanalizacyjnych?

A. Szczegółowych Osnów Geodezyjnych

B. Obiektów Topograficznych

C. Geodezyjnej Ewidencji Sieci Uzbrojenia Terenu

D. Ewidencji Gruntów i Budynków

Geodezyjna Ewidencja Sieci Uzbrojenia Terenu (GESUT) to baza danych, w której gromadzone są istotne informacje na temat infrastruktury technicznej, w tym również rzędnych studzienek kanalizacyjnych. GESUT ma na celu systematyzację i ułatwienie dostępu do danych o sieciach uzbrojenia terenu, co jest kluczowe dla planowania przestrzennego oraz prowadzenia działań związanych z zarządzaniem infrastrukturą. Zbierane w niej informacje są nie tylko istotne dla geodetów, ale także dla projektantów, inżynierów oraz służb odpowiedzialnych za utrzymanie infrastruktury. Przykładowo, podczas projektowania nowego osiedla, inżynierowie mogą korzystać z GESUT, aby uzyskać dostęp do rzędnych studzienek kanalizacyjnych, co pozwala na prawidłowe zaplanowanie systemu odwadniającego. Ponadto, dane zawarte w GESUT są także wykorzystywane w procesach inwestycyjnych oraz podczas przeprowadzania prac modernizacyjnych, co podkreśla ich praktyczne znaczenie w codziennym zarządzaniu infrastrukturą.

Pytanie 27

Jaką metodą powinno się ustalić wysokość stanowiska instrumentu w niwelacji punktów rozrzuconych?

A. Niwelacji siatkowej

B. Niwelacji reperów

C. Ortogonalną

D. Biegunową

Niwelacja reperów to metoda, która pozwala na precyzyjne wyznaczenie wysokości stanowiska instrumentu niwelacyjnego w kontekście pomiarów punktów rozproszonych. Ta technika polega na pomiarze różnic wysokości pomiędzy reperami, które są wcześniej ustalone w terenie i mają znaną wysokość. Dzięki temu, operator instrumentu może łatwo określić wysokość punktów, do których będą odniesione inne pomiary. Praktycznym przykładem zastosowania tej metody jest budowa infrastruktury, gdzie precyzyjne ustalenie poziomu terenu jest kluczowe dla dalszych prac budowlanych. W branży inżynieryjnej i geodezyjnej, zgodnie z normami ISO 17123, niwelacja reperów jest uznawana za jedno z podstawowych narzędzi do zapewnienia dokładności pomiarów. Dobre praktyki wskazują na konieczność regularnej kalibracji instrumentów oraz stosowanie sprawdzonych reperów, co podnosi wiarygodność wyników pomiarów.

Pytanie 28

Jaką maksymalną liczbę boków może mieć jednostronnie nawiązany wielokąt?

A. 4 boki

B. 5 boków

C. 2 boki

D. 3 boki

Wybór innych opcji, takich jak 5, 3 czy 4 boki, wynika z nieporozumienia odnośnie definicji poligonów jednostronnie nawiązanych. Poligon ten, jak sama nazwa wskazuje, charakteryzuje się tym, że jest formą zamkniętą, której wierzchołki są połączone w sposób umożliwiający ich zamknięcie, jednakże jednocześnie nie może mieć więcej niż dwóch boków ze względu na reguły geometrii. W przypadku odpowiedzi wskazujących na 3 boki, 4 boki czy 5 boków, pojawia się typowy błąd myślowy związany z interpretacją poligonu jako figury wielokątnej, co wprowadza w błąd. Tego typu koncepcje są powszechnie spotykane, szczególnie w kontekście nauczania geometrii, gdzie uczniowie często mylą definicje figur. Aby wyjaśnić, dlaczego te odpowiedzi są nieprawidłowe, warto zaznaczyć, że każdy dodany bok w rzeczywistości przekształca jednostronnie nawiązany poligon w inną klasę figur, co narusza definicję jednostronnych poligonów. Z tego powodu, dla prawidłowego rozumienia koncepcji geometrycznych, kluczowe jest precyzyjne zaznajomienie się z definicjami i regułami rządzącymi poszczególnymi typami figur, co jest istotne w kontekście nauk matematycznych i inżynierskich.

Pytanie 29

Jakie oznaczenie literowe powinno znaleźć się na szkicu inwentaryzacji powykonawczej budynku, który ma być przekształcony w bibliotekę?

A. e

B. f

C. k

D. b

Znamy oznaczenie 'k', które jest super ważne, jeśli chodzi o inwentaryzację budynków, zwłaszcza takich miejsc jak biblioteki. Kiedy robimy inwentaryzację po zakończeniu budowy, musimy oznaczyć każde pomieszczenie i to, do czego ono służy, według ustalonych zasad. Oznaczenie 'k' odnosi się do miejsc, gdzie mamy do czynienia z książkami i innymi materiałami bibliotecznymi, więc jest kluczowe w dokumentacji projektowej. Dzięki tym oznaczeniom nie tylko lepiej organizujemy przestrzeń, ale też komunikacja między zespołami projektowymi staje się łatwiejsza. Na przykład, kiedy przeprowadzamy przeglądy techniczne, to znajomość tych oznaczeń pomaga szybko rozpoznać, jakie funkcje mają różne pomieszczenia i przyspiesza podejmowanie decyzji, związanych z zarządzaniem budynkiem.

Pytanie 30

Na podstawie danych zamieszczonych w tabeli, oblicz wartość współczynnika kierunkowego cosA_A-B linii pomiarowej A-B, który jest stosowany do obliczenia współrzędnych punktu pomierzonego metodą ortogonalną.

ΔX_A-B = 216,11 m

ΔY_A-B = 432,73 m

d_A-B = 483,69 m

A. cosAA-B = 2,2382

B. cosAA-B = 0,4468

C. cosAA-B = 0,4994

D. cosAA-B = 2,0024

Błędne odpowiedzi mogą wynikać z niepoprawnego zrozumienia definicji współczynnika kierunkowego oraz zasady jego obliczania. Współczynnik kierunkowy cosAA-B powinien być interpretowany jako stosunek przyrostu współrzędnych w osi X do długości linii pomiarowej. Jeśli osoba odpowiadająca uznaje, że wynik może wynosić 2,2382 lub 2,0024, to może sugerować błędne podejście do analizy danych, gdyż wartości te nie mogą przekraczać 1, co jest zgodne z podstawową zasadą trygonometrii, gdzie wartości cosinus są ograniczone do przedziału od -1 do 1. Alternatywnie, odpowiedzi takie jak cosAA-B = 0,4994 mogą wynikać z pomyłek w obliczeniach lub nieprawidłowego zastosowania danych. Należy zwrócić uwagę na dokładność pomiarów oraz ich interpretację, ponieważ każdy błąd w obliczeniach może prowadzić do znacznych problemów w projektowaniu czy realizacji inwestycji budowlanych. W geodezji kluczowe jest przestrzeganie standardów oraz dobrych praktyk, które zapewniają wysoką jakość wyników pomiarowych. Uwzględnienie wszystkich zmiennych oraz umiejętność analizy danych to podstawowe umiejętności, które muszą być ciągle rozwijane.

Pytanie 31

Jakie informacje nie są uwzględniane w szkicu polowym przy pomiarze szczegółów terenowych metodą ortogonalną?

A. Domiary prostokątne

B. Numery obiektów

C. Wysokości punktów terenu

D. Sytuacyjne szczegóły terenowe

Wysokości punktów terenu nie są zazwyczaj umieszczane na szkicu polowym z pomiaru szczegółów terenowych metodą ortogonalną, ponieważ ten typ szkicu koncentruje się głównie na przedstawieniu układu przestrzennego obiektów oraz ich relacji do siebie. Metoda ortogonalna zazwyczaj wykorzystywana jest do pomiaru szczegółów sytuacyjnych i domiarów prostokątnych, które są kluczowe dla dokładnego odwzorowania terenu na mapie. Wysokości punktów terenu, mimo że są ważnym aspektem w geodezji, są zazwyczaj dokumentowane oddzielnie, na przykład w postaci profili wysokościowych lub na innych rodzajach dokumentów, które bardziej skupiają się na aspektach terenowych. W praktyce oznacza to, że inżynierowie i geodeci muszą być świadomi, jakie informacje są dla nich kluczowe na różnych etapach projektowania, aby odpowiednio dobierać metody pomiarowe i dokumentacyjne.

Pytanie 32

Aby ustanowić osnowę pomiarową, należy przeprowadzić terenowy wywiad na podstawie mapy

A. topograficzną

B. przeglądową

C. klasyfikacyjną

D. zasadniczą

Osnowa pomiarowa jest kluczowym elementem w geodezji, a jej zakładanie wymaga precyzyjnej dokumentacji i analizy terenu. Mapa zasadnicza, która jest szczegółowym opracowaniem graficznym terenu, zawiera niezbędne informacje dotyczące ukształtowania terenu, granic działek, istniejącej infrastruktury oraz innych istotnych elementów. Dzięki wykorzystaniu mapy zasadniczej, geodeta może dokładnie zidentyfikować miejsca, które będą wymagały szczegółowego pomiaru oraz ustalić odpowiednie punkty osnowy, które będą podstawą do dalszych prac pomiarowych. Przykładowo, w przypadku planowania budowy obiektu, analiza mapy zasadniczej pozwala na zlokalizowanie punktów referencyjnych oraz ustalenie granic działki. Dobre praktyki w zakresie zakładania osnowy pomiarowej podkreślają znaczenie dokładności i szczegółowości mapy zasadniczej, co ma kluczowe znaczenie dla jakości przeprowadzanych pomiarów oraz późniejszych analiz.

Pytanie 33

Jaki błąd jest wskaźnikiem precyzji tyczenia?

A. Błąd graniczny tyczenia

B. Błąd względny tyczenia

C. Błąd przypadkowy tyczenia

D. Błąd średni tyczenia

Błąd średni tyczenia to naprawdę ważna sprawa, jeśli chodzi o dokładność w pomiarach. Mówiąc prościej, to średnia różnica między tym, co zmierzyliśmy, a tym, co jest rzeczywiste. Dzięki temu wiemy, jak dobrze nam idzie w terenie. W praktyce, na przykład przy ustalaniu granic działki, precyzyjność pomiaru jest kluczowa. Jeśli coś pójdzie nie tak, mogą pojawić się konflikty z sąsiadami. No i w dokumentach geodezyjnych też musimy być dokładni. W branży są różne normy, jak te z ISO/TS, które pokazują, jakie błędy są akceptowalne. To naprawdę dowodzi, jak istotny jest błąd średni w geodezji. Analizując go, geodeci mogą zdecydować, czy trzeba coś poprawić czy powtórzyć pomiary, co zdecydowanie wpływa na jakość danych geodezyjnych.

Pytanie 34

Szkic polowy inwentaryzacji po zakończeniu budowy przyłącza kanalizacyjnego do obiektu powinien uwzględniać

A. rysunek instalacji wewnętrznej w budynku.

B. materiał, z którego wykonano przewód.

C. średnicę przewodu.

D. kąt nachylenia przewodu.

Szkic polowy inwentaryzacji powykonawczej przyłącza kanalizacyjnego powinien zawierać kilka istotnych informacji, które są kluczowe dla sprawnego działania całego systemu. Średnica przewodu to jedna z tych najważniejszych rzeczy, bo to ona decyduje o tym, ile ścieków może przejść przez instalację. Według norm, średnica rury musi być dobrana do tego, ile ścieków będzie odprowadzane oraz do specyfiki budynku. Na przykład, w domach mieszkalnych zazwyczaj używa się rur o średnicy 100 mm, co powinno wystarczyć dla typowego gospodarstwa domowego. Warto to rozumieć, szczególnie przy planowaniu przyszłych prac budowlanych czy modernizacji, bo źle dobrana średnica może spowodować zatory i inne problemy w systemie. A znajomość średnicy pomoże też w odpowiednim doborze materiałów i nasadek do przewodów – to ważne, żeby wszystko było zgodne ze standardami jakości. Z moich doświadczeń wynika, że błędne określenie średnicy może prowadzić do poważnych awarii, co z kolei zwiększa koszty późniejszych napraw.

Pytanie 35

W kluczowej części państwowego zbioru danych geodezyjnych i kartograficznych zgromadzone są bazy danych, które dotyczą

A. ewidencji gruntów i budynków (katastru nieruchomości)

B. rejestru cen oraz wartości nieruchomości

C. geodezyjnej ewidencji infrastruktury terenowej

D. państwowego rejestru podstawowych osnów geodezyjnych, grawimetrycznych i magnetycznych

Poprawna odpowiedź odnosi się do państwowego rejestru podstawowych osnów geodezyjnych, grawimetrycznych i magnetycznych, który stanowi kluczowy element centralnego zasobu geodezyjnego i kartograficznego. Rejestr ten gromadzi dane dotyczące punktów odniesienia, które są fundamentem dla wszelkich prac geodezyjnych i projektowych. Dzięki niemu możliwe jest precyzyjne określenie położenia obiektów na powierzchni Ziemi oraz ich relacji przestrzennych. Przykłady zastosowania obejmują inżynierię lądową, urbanistykę oraz planowanie przestrzenne, gdzie dokładność danych geodezyjnych jest niezbędna. Organizacje zajmujące się geodezją powinny stosować wytyczne zgodne z normami ISO, aby zapewnić najwyższą jakość zbieranych danych. Warto także zauważyć, że utrzymanie i aktualizacja tego rejestru jest kluczowe dla rozwoju infrastruktury i ochrony środowiska, co czyni go niezbędnym narzędziem w procesach decyzyjnych związanych z zagospodarowaniem terenu.

Pytanie 36

Kąty pionowe nachylenia (a) mogą przyjmować wartości +/- w zakresie

A. 0g-200g

B. 0g-300g

C. 0g-400g

D. 0g-100g

Zrozumienie pojęcia kąta nachylenia pionowego jest kluczowe, aby uniknąć nieporozumień w kontekście projektów inżynieryjnych. Odpowiedzi, które sugerują szerszy zakres wartości, takie jak 0°-200°, 0°-300° czy 0°-400°, wskazują na nieprawidłowe podejście do problematyki określania kątów. Kąt nachylenia nie może przekraczać 100°, ponieważ w praktyce każdy kąt powyżej 90° wskazuje na odwrócenie orientacji obiektu, co w przypadku budowli staje się niemożliwe. Przykładowo, kąt 180° oznacza pełne obrócenie obiektu, a wartości powyżej tego są także bez sensu, ponieważ w kontekście rzeczywistych aplikacji inżynieryjnych nie można stosować takich kątów. Wiele osób może mylnie przyjąć, że większe wartości kątów są możliwe, biorąc pod uwagę różne zastosowania lub teoretyczne modele, jednakże praktyczne zastosowanie w inżynierii ogranicza kąt nachylenia do 100°. Należy również pamiętać, że w geodezji i budownictwie bezpieczeństwo oraz stabilność konstrukcji są kluczowe, a zastosowanie nieodpowiednich kątów może prowadzić do niebezpieczeństwa i awarii budynków. Dlatego warto zrozumieć, jakie są zasady i normy w tej dziedzinie, aby podejmować prawidłowe decyzje projektowe.

Pytanie 37

Który wzór powinien być użyty do obliczenia łącznej sumy kątów wewnętrznych w zamkniętym wielokącie?

A. [β] = (n−2)∙200g

B. [β] = Ap − Ak + n∙200g

C. [β] = (n+2)∙200g

D. [β] = Ak − Ap + n∙200g

Poprawna odpowiedź to wzór [β] = (n−2)∙200g, który służy do obliczania sumy kątów wewnętrznych w poligonie zamkniętym. Wzór ten opiera się na podstawowej zasadzie geometrii, zgodnie z którą suma kątów wewnętrznych w n-kącie (poligonie o n bokach) wynosi (n−2) razy 180 stopni. W praktyce, aby dostosować jednostki do typowego zapisu w geodezji, wprowadza się przelicznik 200g, co odpowiada 180 stopniom (200g = 180°). W związku z tym, dla trójkąta (n=3) suma kątów wynosi (3−2)∙200g = 200g, co jest zgodne z klasycznym wynikiem 180°. Dla czworokąta (n=4) mamy (4−2)∙200g = 400g, co odpowiada 360°. Taki sposób obliczeń jest powszechnie stosowany w inżynierii i architekturze, gdzie precyzyjne określenie kątów jest kluczowe do prawidłowego projektowania i realizacji budowli. Wiedza ta jest także istotna w kontekście standardów geodezyjnych oraz przy tworzeniu map i projektów przestrzennych.

Pytanie 38

Długości boków działki o kształcie kwadratu, którego powierzchnia wynosi 1 hektar, zmierzono z przeciętnym błędem ±0,10 m. Jaką wartość ma średni błąd w obliczaniu powierzchni tej działki?

A. ±20 m2

B. ±10 m2

C. ±100 m2

D. ±200 m2

Analiza błędów pomiarowych w kontekście wyznaczania powierzchni działki wymaga znajomości podstawowych zasad geometrii oraz matematyki stosowanej w inżynierii. Wybór błędnych odpowiedzi wynika najczęściej z nieprawidłowego zastosowania wzorów dotyczących obliczeń błędów. Na przykład, odpowiedź wskazująca na ±100 m² nie uwzględnia, że błąd w pomiarze długości nie przekłada się proporcjonalnie na błędy w obliczaniu powierzchni. Rozszerzając tę myśl, warto zauważyć, że błąd w jednej jednostce długości nie jest równy błędowi w jednostce powierzchni, ponieważ działka ma dwie wymiary – długość i szerokość. Inny typowy błąd to przyjęcie, że błąd obliczenia powierzchni można uzyskać przez dodanie błędów pomiarowych, co nie jest zgodne z zasadą propagacji błędów w przypadku funkcji nieliniowych, takich jak pole powierzchni. Również niepoprawne jest myślenie, że większy błąd pomiarowy długości boku automatycznie oznacza większy błąd powierzchniowy w sposób liniowy. W rzeczywistości zmiana długości boku wpływa na pole powierzchni w sposób kwadratowy. To zrozumienie jest kluczowe dla każdej osoby pracującej w branży geodezyjnej, architektonicznej czy budowlanej, gdzie precyzyjne pomiary mają kluczowe znaczenie dla sukcesu projektów.

Pytanie 39

Określ współrzędne (X, Y) punktu E na podstawie naniesionych na szkicu danych.

A. XE = 130,00 i YE = 125,50

B. XE = 120,00 i YE = 118,00

C. XE = 120,00 i YE = 82,00

D. XE = 80,00 i YE = 118,00

Odpowiedź XE = 120,00 i YE = 82,00 jest jak najbardziej trafna. Żeby znaleźć współrzędne punktu E, trzeba po prostu przesunąć punkt A o odpowiednie wartości. Przesunięcie o 20,00 jednostek w prawo to nic innego jak dodanie tego do współrzędnej X punktu A. Natomiast gdy przesuwasz o 18,00 jednostek w dół, to musisz odjąć tę liczbę od współrzędnej Y. Tego typu obliczenia są na porządku dziennym w geometrii analitycznej. Moim zdaniem, zrozumienie tego jest kluczowe, nie tylko do rysowania wykresów, ale też w inżynierii CAD czy tworzeniu map. Każdy inżynier, który chce coś zaprojektować, powinien umieć to stosować, bo to naprawdę pomaga w odwzorowywaniu wszelkich obiektów w rzeczywistości. Takie umiejętności przydadzą się też w GIS, gdzie współrzędne znaczą wiele, jeśli chodzi o lokalizowanie rzeczy na mapach.

Pytanie 40

Jeżeli rzeczywista długość odcinka wynosi 86,00 m, a jego długość na mapie to 43,00 mm, to w jakiej skali została stworzona mapa, na której ten odcinek został zobrazowany?

A. 1:2000

B. 1:1000

C. 1:500

D. 1:250

Odpowiedź 1:2000 jest prawidłowa, ponieważ skala mapy jest wyrażona jako stosunek długości w terenie do długości na mapie. W tym przypadku długość odcinka w terenie wynosi 86,00 m, co przelicza się na 86000 mm, zaś na mapie długość tego odcinka wynosi 43,00 mm. Aby obliczyć skalę, należy podzielić długość w terenie przez długość na mapie: 86000 mm / 43 mm = 2000. Oznacza to, że 1 mm na mapie odpowiada 2000 mm (czyli 2 m) w terenie. Przykładowo, w praktyce skala 1:2000 jest często stosowana w planowaniu urbanistycznym oraz w szczegółowych mapach geodezyjnych, co pozwala na precyzyjne odwzorowanie obiektów i ich lokalizacji. Dobrą praktyką jest również uwzględnianie w dokumentacji mapowej aspektów takich jak dokładność pomiarów oraz zastosowanie odpowiednich symboli i oznaczeń, co zapewnia lepsze zrozumienie prezentowanych informacji.
