Informacje o egzaminie:

Zawód: Technik elektronik
Kwalifikacja: ELM.02 - Montaż oraz instalowanie układów i urządzeń elektronicznych
Data rozpoczęcia: 7 maja 2026 19:46
Data zakończenia: 7 maja 2026 19:55

Egzamin zdany!

Wynik: 34/40 punktów (85,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jaki klucz jest używany do luzowania śrub z walcowym łbem oraz sześciokątnym gniazdem?

A. Płaski

B. Oczkowy

C. Nasadowy

D. Imbusowy

Klucz imbusowy, znany również jako klucz sześciokątny, jest idealnym narzędziem do odkręcania śrub z łbem walcowym z gniazdem sześciokątnym. Jego konstrukcja pozwala na efektywne przenoszenie momentu obrotowego, co jest kluczowe w pracy z elementami mocującymi, które mogą być narażone na wysokie obciążenia. Dzięki precyzyjnie wymiarowanym końcówkom, klucz imbusowy minimalizuje ryzyko uszkodzenia łba śruby, co jest częstym problemem przy używaniu innych rodzajów kluczy. Użycie klucza imbusowego jest zgodne z najlepszymi praktykami w inżynierii i mechanice, gdzie precyzyjne dopasowanie narzędzi do rodzajów śrub ma kluczowe znaczenie dla zapewnienia trwałości połączeń. Często stosuje się go w mechanice rowerowej, motocykli i w wielu konstrukcjach metalowych, co czyni go wszechstronnym narzędziem w arsenale każdego majsterkowicza.

Pytanie 2

Rysunek przedstawia symbol graficzny

A. demultipleksera.

B. przerzutnika.

C. multipleksera.

D. komparatora.

Poprawna odpowiedź to multiplekser, ponieważ rysunek przedstawia urządzenie, które posiada wiele wejść (D0 do D7) oraz jedno wyjście (Q), a także trzy linie adresowe (A0, A1, A2). Multiplekser jest kluczowym elementem w systemach cyfrowych, służącym do selekcji jednego z wielu sygnałów wejściowych i przekazywania go na pojedyncze wyjście. Przykładem zastosowania multipleksera jest jego użycie w telekomunikacji, gdzie wybiera on określony kanał sygnałowy z wielu dostępnych, co pozwala na efektywne zarządzanie pasmem i zwiększenie wydajności systemu. W praktyce, multipleksery są stosowane również w urządzeniach obliczeniowych, gdzie umożliwiają wybór danych do przetworzenia przez procesor. Zastosowanie standardów, jak np. IEEE 802.3, potwierdza znaczenie multiplekserów w nowoczesnych systemach komunikacji. Właściwe zrozumienie działania multipleksera oraz jego zastosowań jest fundamentem w projektowaniu i implementacji systemów cyfrowych.

Pytanie 3

Podczas naprawy telewizora technik serwisowy doznał porażenia prądem. Po jego uwolnieniu z kontaktu stwierdzono, że jest nieprzytomny, oddycha i ma prawidłową pracę serca. W jaki sposób powinno się ułożyć poszkodowanego?

A. Na plecach z uniesionymi nogami

B. W pozycji bocznej ustalonej

C. Na brzuchu z głową odchyloną na bok

D. W pozycji siedzącej z podparciem głowy

Wybór pozycji bocznej ustalonej dla poszkodowanego jest kluczowy w sytuacji, gdy osoba jest nieprzytomna, ale oddycha, a praca serca jest w normie. Ta pozycja pozwala na zapewnienie drożności dróg oddechowych, co jest fundamentalne w sytuacjach medycznych. Ułożenie na boku ogranicza ryzyko zachłyśnięcia się, co może nastąpić, jeśli pacjent w tej sytuacji wymiotuje. Dodatkowo, w pozycji bocznej ustalonej, osoba jest mniej narażona na urazy w przypadku utraty równowagi czy dodatkowych kontuzji. Przy zastosowaniu tej pozycji ważne jest, aby głowa poszkodowanego była ustawiona w sposób, który umożliwia swobodny przepływ powietrza, a nogi były lekko zgięte w kolanach, co stabilizuje jego ciało. Tego typu postępowanie jest zgodne z wytycznymi Europejskiej Rady Resuscytacji oraz innymi uznawanymi standardami w pierwszej pomocy, co podkreśla znaczenie edukacji w zakresie reagowania na sytuacje nagłe.

Pytanie 4

Którą z czynności serwisowych w instalacji sieciowej można zignorować?

A. Sprawdzenie przewodów sieciowych omomierzem

B. Wymiana luźnych złączy RJ

C. Testowanie przewodów sieciowych za pomocą testera

D. Ocena stanu zewnętrznej powłoki przewodów

Odpowiedź dotycząca pominięcia sprawdzenia przewodów sieciowych omomierzem jest prawidłowa, ponieważ omomierz jest narzędziem stosowanym głównie do pomiaru oporu elektrycznego, co nie jest krytyczne dla prawidłowego działania instalacji sieciowej. W praktyce, bardziej istotne jest zapewnienie, że złącza RJ są prawidłowo zamocowane (wymiana obluzowanych złącz), ponieważ to bezpośrednio wpływa na jakość sygnału i stabilność połączenia. Sprawdzanie przewodów sieciowych testerem pozwala na wykrycie ewentualnych błędów w okablowaniu, takich jak zwarcia czy przerwy, które mogą prowadzić do problemów z transmisją danych. Z kolei ocena stanu powłoki zewnętrznej przewodów jest kluczowa dla ochrony przed uszkodzeniami mechanicznymi oraz wpływem środowiska. W związku z tym, choć pomiar omomierzem może być użyteczny w niektórych kontekstach, nie jest on niezbędny do utrzymania sprawności instalacji sieciowej.

Pytanie 5

Zanim rozpoczniesz konserwację jednostki centralnej komputera stacjonarnego, co należy wykonać?

A. uziemić metalowe elementy obudowy

B. odłączyć przewód zasilający

C. wymontować dysk twardy

D. wymontować pamięci RAM

Wyjmowanie dysku twardego czy uziemienie metalowych części obudowy to nie są pierwsze kroki, jakie powinno się robić przed konserwacją jednostki centralnej komputera stacjonarnego. Jeśli wyjmiesz dysk twardy bez wcześniejszego odłączenia zasilania, to naprawdę stwarzasz ryzyko uszkodzenia danych i samego dysku, a jeszcze może zniszczyć porty SATA czy złącza zasilające, które są delikatne. Uziemienie metalowych części obudowy, mimo że ważne, nie powinno być pierwszym krokiem. Więc uziemiaj się, jak już robisz coś z wrażliwymi częściami, a nie na początku. No i pamiętaj, żeby nie wyjmować pamięci RAM, chyba że to totalnie konieczne. Złe podejście do tych rzeczy może prowadzić do strat, a to pokazuje, jak istotne jest przestrzeganie procedur i zasad bezpieczeństwa podczas pracy z elektroniką. Zawsze zaczynaj od odłączenia zasilania, bo to kluczowa zasada bezpieczeństwa, która jest zgodna z tym, co mówią profesjonaliści.

Pytanie 6

Jaką liczbę wyjść ma konwerter TWIN?

A. jedno wyjście

B. cztery wyjścia

C. dwa wyjścia

D. osiem wyjść

Konwerter TWIN to urządzenie, które zapewnia dwa wyjścia, co jest istotne w kontekście jego zastosowania w systemach automatyki oraz w rozdzielniach elektrycznych. Posiadanie dwóch wyjść pozwala na jednoczesne zasilanie dwóch różnych obwodów, co zwiększa elastyczność w projektowaniu instalacji. Na przykład, w przypadku systemów zasilania awaryjnego, jedno wyjście może być przeznaczone do zasilania krytycznych obciążeń, a drugie do mniej istotnych urządzeń. Dzięki takiemu rozwiązaniu możliwe jest zoptymalizowanie zużycia energii oraz minimalizacja ryzyka przeciążeń. W praktyce, konwertery tego typu są wykorzystywane w różnorodnych aplikacjach, takich jak zasilanie systemów oświetleniowych, urządzeń HVAC, a także w automatyce przemysłowej. Dobrą praktyką jest również regularne monitorowanie parametrów pracy konwertera, co umożliwia wczesne wykrywanie potencjalnych usterek i zapewnia niezawodność systemu elektrycznego.

Pytanie 7

Podczas instalacji kabla krosowego w przyłączach gniazd nie można pozwolić na rozkręcenie par przewodów na odcinku większym niż 13 mm, ponieważ

A. zredukowana zostanie jego impedancja

B. kabel stanie się źródłem intensywniejszego pola elektromagnetycznego

C. nastąpi wzrost jego impedancji

D. może to prowadzić do obniżenia odporności na zakłócenia

Odpowiedź prawidłowa wskazuje, że rozkręcanie par przewodów na odcinku większym niż 13 mm może doprowadzić do zmniejszenia odporności na zakłócenia. W przypadku kabli krosowych, które są stosowane w systemach telekomunikacyjnych i sieciach komputerowych, ważne jest, aby zachować odpowiednią długość skręcenia przewodów w parze. Skręcenie przewodów w parze ma na celu zminimalizowanie wpływu zakłóceń elektromagnetycznych, które mogą pochodzić z otoczenia lub innych urządzeń. Dobre praktyki zalecają, aby długość rozkręcenia nie przekraczała 13 mm, ponieważ dłuższe odcinki mogą prowadzić do zwiększenia indukcyjności i zmniejszenia zdolności do tłumienia zakłóceń. W kontekście standardów, takich jak TIA/EIA-568, istotne jest, aby stosować się do takich wytycznych, aby zapewnić wysoką jakość transmisji danych i zminimalizować ryzyko utraty sygnału. Przykładem zastosowania tych zasad jest instalacja sieci LAN w biurze, gdzie właściwe skręcenie przewodów zapewnia stabilny i szybki transfer danych.

Pytanie 8

Osoba zajmująca się trawieniem płytek drukowanych w dziedzinie elektroniki może być narażona na

A. porażenie prądem elektrycznym

B. poparzenie środkiem chemicznym

C. pylicę płuc

D. zatrucie pokarmowe

Odpowiedź 'poparzenie środkiem chemicznym' jest prawidłowa, ponieważ elektronik pracujący na stanowisku trawienia płytek drukowanych ma do czynienia z różnymi substancjami chemicznymi, które są używane do etching (trawienia) miedzi na płytkach. Proces ten często wymaga stosowania silnych kwasów, takich jak kwas solny lub nadsiarczan amonu, które mogą powodować oparzenia chemiczne w przypadku kontaktu ze skórą. Aby zminimalizować ryzyko, bardzo istotne jest przestrzeganie standardów BHP, używanie odpowiedniej odzieży ochronnej, takiej jak rękawice i gogle. Ponadto, pracownicy powinni być przeszkoleni w zakresie procedur awaryjnych i postępowania w razie kontaktu skóry z substancjami chemicznymi. Właściwe stosowanie środków ochrony osobistej oraz znajomość procedur pierwszej pomocy w sytuacjach oparzeń chemicznych są kluczowe w zminimalizowaniu ryzyka i zapewnieniu bezpiecznego środowiska pracy. Przykładem dobrej praktyki jest posiadanie w miejscu pracy stacji do płukania oczu oraz prysznica awaryjnego, co powinno być zgodne z normami OSHA.

Pytanie 9

Przyrząd przedstawiony na zdjęciu przeznaczony jest do

A. wykrywania przewodów.

B. wykrywania zwarć.

C. pomiaru pojemności.

D. pomiaru indukcyjności.

Przyrząd przedstawiony na zdjęciu to detektor przewodów, który jest kluczowym narzędziem w branży budowlanej i elektrotechnicznej. Model D-tect 100 Professional od firmy Bosch jest zaprojektowany do wykrywania zarówno metalowych, jak i niemetalowych przewodów ukrytych pod powierzchnią, co czyni go niezastąpionym w trakcie prac remontowych i instalacyjnych. Użycie detektora pozwala na uniknięcie uszkodzeń podczas wiercenia czy kładzenia instalacji, co jest zgodne z najlepszymi praktykami w zakresie bezpieczeństwa i higieny pracy. Przykładowo, przed rozpoczęciem jakichkolwiek prac w ścianach, gdzie mogą znajdować się przewody elektryczne, stosowanie tego urządzenia jest nie tylko zalecane, ale wręcz wymagane. Właściwe jego użycie zwiększa bezpieczeństwo wykonawców oraz minimalizuje ryzyko awarii lub zagrożeń związanych z porażeniem prądem. Dodatkowo, detektory przewodów wspierają użytkowników w ocenie stanu instalacji, co może być przydatne podczas przeglądów technicznych lub konserwacji.

Pytanie 10

W trakcie diagnozowania awarii sprzętu RTV zasilanego prądem, należy korzystać z narzędzi

A. charakteryzujących się wysoką odpornością na uszkodzenia mechaniczne

B. wykazujących odporność na wysokie temperatury

C. posiadających adekwatną izolację dla napięcia

D. stworzonych z materiałów ze stali chromoniklowej

Odpowiednia izolacja napięciowa narzędzi używanych podczas diagnostyki sprzętu RTV pod napięciem jest kluczowa dla zapewnienia bezpieczeństwa technika oraz dla właściwego przeprowadzania prób i pomiarów. Narzędzia te powinny posiadać odpowiednie certyfikaty, które potwierdzają ich zdolność do pracy przy określonym napięciu. Na przykład, przy pracy z urządzeniami o napięciu do 1000 V, narzędzia muszą posiadać izolację o napięciu co najmniej 1000 V. Stosowanie narzędzi izolowanych minimalizuje ryzyko porażenia prądem, co jest zgodne z zaleceniami norm międzynarodowych, takich jak IEC 60900, dotyczących narzędzi ręcznych do pracy pod napięciem. Ważne jest, aby technicy pamiętali o regularnym sprawdzaniu stanu izolacji narzędzi, ponieważ ich uszkodzenie, np. pęknięcia lub zużycie, może znacznie zwiększyć ryzyko wypadków. Przykładem mogą być izolowane śrubokręty, które pozwalają na bezpieczne dokonywanie napraw bez ryzyka kontaktu z elementami pod napięciem.

Pytanie 11

Montaż wtyku F na kablu koncentrycznym polega na

A. nacięciu zewnętrznej powłoki, usunięciu oplotu, usunięciu izolacji żyły, nałożeniu wtyku

B. nacięciu zewnętrznej powłoki, usunięciu folii, usunięciu izolacji żyły, nałożeniu wtyku

C. usunięciu odciętej zewnętrznej izolacji, ułożeniu oplotu wzdłuż kabla, usunięciu izolacji żyły, nałożeniu wtyku

D. usunięciu odciętej zewnętrznej izolacji, usunięciu folii, usunięciu izolacji żyły, założeniu wtyku

Odpowiedź wskazuje na prawidłowy proces montażu wtyku F na przewodzie koncentrycznym. Kluczowym krokiem jest usunięcie odciętej izolacji zewnętrznej, co pozwala na odsłonięcie oplotu. Oplot ten należy prawidłowo ułożyć wzdłuż przewodu, co jest istotne dla zapewnienia dobrego kontaktu elektrycznego oraz ochrony przed zakłóceniami elektromagnetycznymi. Następnie, po usunięciu izolacji żyły, nakręcamy wtyk, co powinno być wykonane z odpowiednią siłą, aby zapewnić solidne połączenie. Praktyczne przykłady zastosowania obejmują instalacje telewizyjne oraz systemy monitoringu, gdzie jakość sygnału jest kluczowa dla poprawnego działania. Dobre praktyki w zakresie montażu wtyków obejmują stosowanie odpowiednich narzędzi, takich jak wyspecjalizowane zaciskarki oraz monitorowanie jakości połączeń za pomocą mierników sygnału. Doświadczeni technicy zwykle przestrzegają standardów branżowych, takich jak ISO/IEC 11801, które zapewniają wytyczne dotyczące instalacji i jakości sygnalizacji w systemach telekomunikacyjnych.

Pytanie 12

Na fotografii przedstawiony jest multiswitch

A. 5-wejściowy i 4-wyjściowy.

B. 4-wejściowy i 9-wyjściowy.

C. 4-wejściowy i 4-wyjściowy.

D. 5-wejściowy i 8-wyjściowy.

Odpowiedź jest prawidłowa, ponieważ multiswitch, który widnieje na zdjęciu, rzeczywiście posiada 5 wejść i 8 wyjść. Wejścia są wyraźnie oznaczone jako LNC A, LNC B, LNC C, LNC D oraz jedno wejście oznaczone jako Ter. Suma tych wejść daje 5. Z kolei wyjścia oznaczone jako REC1, REC2, REC3, REC4, REC5, REC6, REC7 oraz REC8 wskazują na 8 wyjść. Multiswitch jest kluczowym elementem w systemach telewizyjnych, umożliwiającym rozdzielanie sygnału z jednego źródła na wiele odbiorników. W praktyce, stosuje się go w instalacjach, gdzie istnieje potrzeba podłączenia wielu tunerów satelitarnych do jednego zestawu antenowego, co pozwala na jednoczesne odbieranie różnych programów telewizyjnych. Właściwe zrozumienie konfiguracji multiswitcha jest istotne dla zapewnienia stabilności i jakości sygnału, co jest zgodne z branżowymi standardami instalacji telewizyjnych, takimi jak EN 50494 oraz EN 50607.

Pytanie 13

Przedstawiony przyrząd służy do sprawdzania instalacji

A. TV

B. LAN

C. CCTV

D. WIFI

Odpowiedź "LAN" jest poprawna, ponieważ przedstawiony przyrząd to tester kabli sieciowych, który jest niezbędny w kontekście instalacji lokalnych sieci komputerowych. Tester ten pozwala na sprawdzenie ciągłości połączeń oraz identyfikację ewentualnych uszkodzeń w kablach Ethernet, które są kluczowe dla funkcjonowania sieci LAN (Local Area Network). Przykładowo, w biurach lub domach, gdzie zainstalowane są różne urządzenia korzystające z internetu, tester LAN umożliwia szybkie zdiagnozowanie problemów z połączeniem, co jest istotne dla utrzymania efektywności pracy. Wykorzystanie takiego urządzenia jest zgodne z branżowymi standardami, które zalecają regularne sprawdzanie infrastruktury sieciowej w celu zapewnienia jej niezawodności. Tester kabli jest również przydatny podczas instalacji, gdyż pozwala na upewnienie się, że wszystkie połączenia są prawidłowe, co zapobiega przyszłym problemom z dostępem do sieci.

Pytanie 14

Która ilustracja wskazuje na brak usunięcia tlenków z punktu lutowniczego?

A. Ilustracja 4.

B. Ilustracja 3.

C. Ilustracja 1.

D. Ilustracja 2.

Ilustracja 3 to właściwy wybór. Jej matowy, nierówny wygląd sugeruje, że są tam tlenki, które nie zostały usunięte podczas lutowania. Wiesz, przygotowanie powierzchni przed lutowaniem jest mega ważne. Zazwyczaj trzeba najpierw oczyścić elementy z tlenków i innych zanieczyszczeń, bo jak tego nie zrobimy, to może być kiepsko. Te tlenki tworzą jakieś niechciane warstwy, przez co połączenie lutownicze wychodzi słabe. To prowadzi do problemów z przewodnictwem elektrycznym i trwałością tej spoiny. Przykładowo, w standardach IPC-A-610 podkreśla się, jak ważna jest jakość powierzchni lutowniczej. Lepiej też stosować jakieś konkretne techniki lutowania, jak topniki, które pomagają w oczyszczeniu i lepszej adhezji lutu do metalu. Używanie stacji lutowniczych z kontrolą temperatury to też super coś, co może pomóc osiągnąć idealne warunki do lutowania.

Pytanie 15

W instalacji antenowej, która ma być używana w warunkach podwyższonej wilgotności oraz zmiennych temperaturach, powinny być zastosowane kable

A. w płaszczu polietylenowym (PE)

B. z oplotem miedzianym

C. z linką nośną

D. w płaszczu PCV

Wybór odpowiedzi niezwiązanych z płaszczem polietylenowym może prowadzić do poważnych problemów w kontekście instalacji antenowych. Odpowiedź "z oplotem miedzianym" sugeruje, że miedź zapewnia ochronę przed wilgocią i zmiennymi temperaturami, co jest mylnym założeniem. Miedź, choć doskonała w przewodnictwie elektrycznym, jest podatna na korozję w warunkach wilgotnych, co może prowadzić do degradacji przewodów i utraty jakości sygnału. Odpowiedź "z linką nośną" odnosi się do aspektu konstrukcyjnego, ale nie dotyczy materiału izolacyjnego, co w kontekście ochrony przed wilgocią oraz temperaturą jest kluczowe. Linka nośna może pomóc w utrzymaniu przewodu w odpowiedniej pozycji, ale nie zapewnia odpowiedniej ochrony przed czynnikami zewnętrznymi. Z kolei opcja "w płaszczu PCV" jest nieodpowiednia, ponieważ chociaż PCV jest materiałem odpornym na starzenie, może nie wytrzymać ekstremalnych warunków temperaturowych i wysokiej wilgotności, co prowadzi do pęknięć i utraty elastyczności. Wybierając przewody do systemów antenowych, kluczowe jest kierowanie się nie tylko ich właściwościami elektrycznymi, ale również odpornością na warunki środowiskowe, co jest istotnym błędem, który należy unikać.

Pytanie 16

Przedstawiony na rysunku element to czujnik

A. optyczny.

B. podczerwieni.

C. kontaktronowy.

D. dymu.

Czujnik kontaktronowy to element magnetyczny, który reaguje na pole magnetyczne, co czyni go niezwykle przydatnym w różnych aplikacjach. Na zdjęciu widoczny jest standardowy model czujnika kontaktronowego, który składa się z dwóch ferromagnetycznych styków umieszczonych w hermetycznej szklanej obudowie. Kiedy pole magnetyczne zbliża się do czujnika, styki zamykają obwód, co może być wykorzystane w systemach alarmowych, detekcji otwierania drzwi lub okien oraz w różnych aplikacjach automatyki budynkowej. Standardowe zastosowanie czujników kontaktronowych obejmuje również systemy zabezpieczeń, gdzie ich zdolność do wykrywania obecności obiektów w ich pobliżu jest kluczowa. Zagłębiając się w praktyczne aspekty, czujniki te są często stosowane w inteligentnych domach oraz systemach monitorowania, co zapewnia użytkownikom większe bezpieczeństwo oraz komfort. Warto również zauważyć, że czujniki kontaktronowe są cenione za swoją niezawodność oraz długowieczność, co czyni je idealnym wyborem w wielu zastosowaniach branżowych.

Pytanie 17

Sygnał z wewnętrznej anteny osiąga wartość 40 dBμV. Aby na wejściu antenowym telewizora uzyskać sygnał o poziomie 60 dBμV, jaki wzmacniacz o określonym wzmocnieniu powinien być zastosowany?

A. 60 dB

B. 100 dB

C. 20 dB

D. 40 dB

Wybór wzmocnienia sygnału na poziomie 40 dB, 60 dB czy 100 dB nie jest właściwy, ponieważ nie uwzględnia rzeczywistej różnicy między poziomami sygnału. Wzmocnienie 40 dB sugerowałoby, że sygnał wzmacniany do 80 dBμV, co jest nadmiernym wzmocnieniem w tym przypadku, mogącym prowadzić do przesterowania sygnału na wejściu odbiornika. Takie przesterowanie może skutkować zniekształceniem i degradacją jakości odbieranych sygnałów. Podobnie, wzmocnienia 60 dB i 100 dB są niewłaściwe, ponieważ prowadziłyby do jeszcze większego wzrostu poziomu sygnału, co nie tylko przekraczałoby wymagany poziom, ale także wprowadzałoby znaczące problemy z szumami i interferencjami. W praktyce, dobierając wzmacniacz, należy kierować się zasadą, że wzmocnienie powinno być dokładnie dopasowane do różnicy pomiędzy poziomem sygnału wejściowego a pożądanym poziomem sygnału wyjściowego. Każde nadmierne wzmocnienie może prowadzić do zakłóceń, co jest szczególnie ważne w aplikacjach telewizyjnych, gdzie jakość sygnału jest kluczowa dla odbioru. Przy doborze wzmacniaczy warto zwrócić uwagę na specyfikacje producenta oraz normy branżowe, aby uniknąć problemów z jakością odbioru.

Pytanie 18

Jaką rolę w systemie automatyki przemysłowej odgrywa przetwornik?

A. Rejestruje działanie sieci

B. Kontroluje pracę siłownika

C. Przekształca sygnał z czujnika

D. Wizualizuje procesy przemysłowe

Przetwornik w sieci automatyki przemysłowej pełni kluczową rolę w przekształcaniu sygnałów z czujników na formaty odpowiednie do analizy i dalszego przetwarzania. Przykładem może być przetwornik temperatury, który konwertuje sygnał analogowy z czujnika na sygnał cyfrowy, który może być następnie interpretowany przez systemy sterowania. Takie przetworniki są standardowym elementem w systemach SCADA oraz w projektach związanych z monitorowaniem i kontrolą procesów przemysłowych. Dobre praktyki w zakresie użycia przetworników obejmują ich odpowiedni dobór do rodzaju sygnału oraz zastosowanie w kontekście wymaganych norm, takich jak IEC 61131-9, która definiuje standardy dla systemów automatyki. Oprócz przekształcania sygnałów, przetworniki często posiadają dodatkowe funkcje, takie jak filtracja szumów, co zwiększa dokładność pomiarów. Zrozumienie tej funkcji jest kluczowe dla efektywnego projektowania systemów automatyki, gdzie precyzyjne dane są fundamentem dla podejmowania decyzji operacyjnych.

Pytanie 19

Urządzenie przedstawione na zdjęciu to

A. zwrotnica antenowa 4-wejściowa.

B. antena WLAN.

C. wzmacniacz 4-kanałowy.

D. konwerter OUATRO.

Urządzenie przedstawione na zdjęciu to konwerter OUATRO, który odgrywa kluczową rolę w systemach satelitarnych, umożliwiając odbiór sygnału z wielu satelit i ich przesył do jednego kabla koncentrycznego. Konwerter OUATRO charakteryzuje się czterema wyjściami, co pozwala na jednoczesne przesyłanie sygnałów z różnych satelit. Jest to szczególnie istotne w przypadku multiswitchy, które rozdzielają sygnał do wielu odbiorników. W praktyce konwerter ten jest idealny dla systemów, gdzie wymagane jest jednoczesne korzystanie z sygnałów z różnych źródeł, co jest typowe dla instalacji w domach i budynkach wielorodzinnych. Zastosowanie odpowiedniego konwertera, takiego jak OUATRO, zwiększa efektywność odbioru sygnału i zapewnia lepszą jakość transmisji. W kontekście branżowych standardów, ważne jest, aby instalacje satelitarne były zgodne z normami, co wpływa na ich niezawodność i wydajność. Dlatego też wybór konwertera odpowiedniego typu jest kluczowy dla uzyskania optymalnych wyników w systemie satelitarnym.

Pytanie 20

Zawartość pamięci EPROM może zostać utracona w wyniku

A. braku napięcia zasilającego

B. bezpośredniego wpływu promieni słonecznych

C. niesprawnego układu odświeżającego

D. obniżenia napięcia zasilającego poniżej 2,5 V

Bezpośrednie działanie promieni słonecznych może prowadzić do uszkodzenia pamięci EPROM, ponieważ te układy są wrażliwe na promieniowanie UV. EPROM (Erasable Programmable Read-Only Memory) stosuje się w sytuacjach, w których potrzebne jest wielokrotne programowanie układu, a jego zawartość można usunąć poprzez naświetlanie promieniami UV. W praktyce oznacza to, że jeśli pamięć EPROM jest wystawiona na działanie intensywnego światła słonecznego, istnieje ryzyko, że dane zostaną przypadkowo usunięte. Z tego powodu w zastosowaniach przemysłowych i elektronicznych często stosuje się obudowy chroniące te pamięci przed bezpośrednim działaniem światła. Warto również zaznaczyć, że standardy dotyczące przechowywania urządzeń elektronicznych zalecają unikanie ekspozycji na silne źródła światła, aby zapewnić trwałość i wiarygodność przechowywanych danych. Zrozumienie tego zjawiska jest kluczowe dla inżynierów zajmujących się projektowaniem systemów elektronicznych, w których wykorzystuje się pamięci EPROM.

Pytanie 21

Urządzenie przedstawione na ilustracji służy do wykonywania połączeń

A. zgrzewanych.

B. klejonych.

C. lutowanych.

D. nitowanych.

Urządzenie przedstawione na ilustracji to pistolet na gorący klej, który jest niezbędnym narzędziem w wielu branżach, w tym w modelarstwie, rzemiośle, oraz przy pracach naprawczych. Pistolet ten działa na zasadzie podgrzewania kleju w postaci półstałej, który następnie aplikuje się na łączone powierzchnie. Po nałożeniu, klej szybko zastyga, tworząc mocne i trwałe połączenie. Zastosowanie kleju w procesie łączenia elementów pozwala na uzyskanie połączeń, które są elastyczne, a zarazem mocne, co jest szczególnie istotne w aplikacjach, gdzie niezbędna jest odporność na wibracje czy zmiany temperatury. W kontekście standardów branżowych, klejenie jest uznawane za metodę łączenia o wysokiej jakości, spełniającą wymagania norm EN 1993-1-8 dotyczących połączeń w konstrukcjach stalowych i wielu innych. W praktyce, technika klejenia stanowi efektywną alternatywę dla tradycyjnych metod łączenia, takich jak spawanie czy nitowanie, oferując większą wszechstronność oraz możliwość zastosowania w różnych materiałach, takich jak drewno, metal czy tworzywa sztuczne.

Pytanie 22

Jakim skrótem opisuje się modulację szerokości impulsów?

A. QAM

B. PSK

C. PWM

D. FSK

Modulacja szerokości impulsów (PWM) jest techniką, która pozwala na kontrolowanie wartości średniej mocy dostarczanej do obciążenia poprzez regulację szerokości impulsów w sygnale cyfrowym. W przeciwieństwie do innych metod modulacji, PWM nie zmienia częstotliwości sygnału, a jedynie jego czas trwania w cyklu pracy. Jest to szeroko stosowane podejście w wielu aplikacjach, takich jak regulacja prędkości silników elektrycznych, dimmery do oświetlenia LED, a także w systemach audio do modulacji sygnałów dźwiękowych. W kontekście standardów, PWM znajduje zastosowanie w różnych protokołach komunikacyjnych oraz w systemach sterowania automatyki, gdzie precyzyjna kontrola nad mocą jest kluczowa dla wydajności i niezawodności. Dzięki swojej prostocie i skuteczności, PWM jest istotnym narzędziem w inżynierii elektronicznej i automatyce, co czyni go fundamentem dla wielu nowoczesnych rozwiązań technologicznych.

Pytanie 23

Zerwanie (uszkodzenie) w torze sygnału kanału zwrotnego wzmacniacza dystrybucyjnego w sieci kablowej wpłynie na abonenta korzystającego z internetu za pośrednictwem modemu kablowego

A. brak różnicy w ładowaniu się stron WWW

B. brak otwierania się stron WWW

C. szybsze ładowanie się stron WWW

D. wolniejsze ładowanie się stron WWW

Jak uszkodzisz tor sygnałowy w kanale zwrotnym wzmacniacza w sieci kablowej, to w sumie nie działa przesyłanie danych z modemu kablowego do różnych urządzeń od dostawcy. Ten kanał zwrotny to kluczowy element, bo dzięki niemu możesz wysyłać różne prośby, na przykład otwieranie stron czy korzystanie z aplikacji online. Gdy tor jest uszkodzony, modem nie wysyła pakietów danych, i strony po prostu się nie otwierają. W praktyce, jak tylko coś się popsuje, trzeba to szybko naprawić, żeby internet działał jak należy. Dobrze jest regularnie sprawdzać stan infrastruktury i robić testy sygnału, bo to naprawdę zmniejsza ryzyko awarii. Standardy branżowe mówią, że sygnał w sieci kablowej powinien być stabilny, żeby użytkownicy mogli bezproblemowo korzystać z internetu.

Pytanie 24

Do montażu wtyków kompresyjnych typu F w instalacjach telewizyjnych służy przyrząd przedstawiony na rysunku

A. D.

B. B.

C. A.

D. C.

Odpowiedź B jest prawidłowa, ponieważ narzędzie to jest dedykowaną zaciskarką do wtyków kompresyjnych typu F, która znajduje zastosowanie w instalacjach telewizyjnych. Wtyki kompresyjne pozwalają na uzyskanie wysokiej jakości połączeń, co jest kluczowe dla prawidłowego przesyłania sygnału telewizyjnego. Zaciskarka umożliwia precyzyjne i solidne zaciśnięcie wtyku na kablu, co zapobiega utracie sygnału oraz minimalizuje ryzyko jego zakłóceń. Dobre praktyki branżowe wskazują, że właściwe zaciśnięcie wtyku jest niezbędne dla zapewnienia długoterminowej niezawodności instalacji. Dodatkowo, podczas montażu warto pamiętać o doborze odpowiednich narzędzi oraz materiałów, gdyż jakość użytych komponentów ma bezpośredni wpływ na efektywność systemu telewizyjnego. Warto również znać standardy dotyczące instalacji kablowych, takie jak norma IEC 61169, które regulują wymagania dotyczące wtyków i złączek, co zapewnia spójność i jakość rozwiązań używanych w branży.

Pytanie 25

Objawem zużycia głowicy laserowej w odtwarzaczu CD będzie

A. spadek obrotów silnika

B. obniżenie prądu lasera

C. wzrost obrotów silnika

D. wzrost prądu lasera

Zmniejszenie obrotów silnika, zmniejszenie prądu lasera oraz zwiększenie obrotów silnika są mylnymi interpretacjami symptomów związanych z zużyciem głowicy laserowej. Zmniejszenie obrotów silnika w odtwarzaczu CD zwykle jest związane z problemami z mechaniką napędu lub zasilaniem, a nie bezpośrednio z głowicą laserową. Gdy silnik nie może osiągnąć odpowiednich obrotów, może to wpłynąć na jakość odczytu, jednak nie jest to objaw zużycia głowicy. Z kolei zmniejszenie prądu lasera wskazuje na problem z jego wydajnością, co może oznaczać, że laser nie jest w stanie poprawnie skanować płyty, ale nie jest to symptom zużycia, a raczej efekt ewentualnej awarii. Zwiększenie obrotów silnika również nie jest powiązane z zużyciem lasera; może to sugerować, że napęd próbuje nadrobić straty wynikające z niewłaściwego odczytu, co jest symptomem problemów mechanicznych. Do typowych błędów myślowych prowadzących do takich niepoprawnych wniosków należy sądzenie, że wszystkie zmiany w parametrach pracy urządzenia są bezpośrednio związane z głowicą laserową. Kluczowe jest zrozumienie, że wiele komponentów urządzeń elektronicznych współpracuje ze sobą i zmiana jednego z parametrów może wynikać z różnych przyczyn, dlatego diagnostyka powinna być kompleksowa.

Pytanie 26

Jak nazywa się przedstawiony na zdjęciu przyrząd pomiarowy?

A. Fluksometr.

B. Fazomierz.

C. Logometr.

D. Galwanometr.

Galwanometr to precyzyjny przyrząd pomiarowy służący do pomiaru małych wartości prądu elektrycznego. Jego działanie opiera się na zasadzie wychylania igły na skali, co jest wynikiem oddziaływania prądu na cewkę umieszczoną w polu magnetycznym. Oznaczenie 'mA' na skali galwanometru wskazuje, że przyrząd ten jest przystosowany do pracy z miliamperami, co czyni go niezwykle użytecznym w zastosowaniach wymagających dużej precyzji. Galwanometry znajdują zastosowanie w laboratoriach badawczych, inżynierii elektrycznej oraz w edukacji technicznej, gdzie precyzyjne pomiary prądu są kluczowe. Na przykład, w eksperymentach dotyczących charakterystyki różnych komponentów elektronicznych, takich jak diody czy tranzystory, galwanometr pozwala na dokładne określenie zachowania obwodów w różnych warunkach. Zgodnie z dobrymi praktykami, przed każdym pomiarem należy kalibrować urządzenie, aby zapewnić dokładność wyników. Galwanometry, zarówno analogowe, jak i cyfrowe, są ważnym narzędziem w dziedzinie elektrotechniki i elektroniki, przyczyniając się do precyzyjnych analiz i badań naukowych.

Pytanie 27

Urządzenie działające w sieci komputerowej, mające na celu powiększenie zasięgu transmisji przez odtworzenie pierwotnego kształtu sygnału, bez oceny poprawności przesyłanych informacji, to

A. bridge

B. repeater

C. hub

D. switch

Repeater, znany również jako wzmacniacz sygnału, jest urządzeniem, które działa na warstwie fizycznej modelu OSI. Jego głównym zadaniem jest odbieranie sygnałów sieciowych, a następnie ich regeneracja i ponowne przesyłanie, co pozwala na zwiększenie zasięgu transmisji. Przykład zastosowania repeatera można zobaczyć w dużych biurach lub na kampusach uniwersyteckich, gdzie dystans między urządzeniami sieciowymi może przekraczać standardowy zasięg sieci Ethernet. W takich przypadkach repeater pozwala na efektywne łączenie kilku segmentów sieci, eliminując utratę jakości sygnału. Repeater działa bez analizy danych, co oznacza, że nie filtruje ani nie interpretuje przesyłanych informacji, co czyni go idealnym rozwiązaniem do rozszerzenia zasięgu. Dobre praktyki zalecają umieszczanie repeaterów w miejscach, gdzie sygnał jest najsłabszy, by maksymalnie wykorzystać ich możliwości. Warto również pamiętać o stosowaniu repeaterów w sieciach Wi-Fi, gdzie mogą znacznie poprawić jakość sygnału w trudno dostępnych lokalizacjach.

Pytanie 28

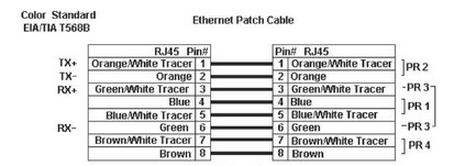

Jaki kolor izolacji żył ma pierwsza para kabla UTP wg standardu EIA/TIA T568B?

A. Zielony.

B. Pomarańczowy.

C. Niebieski.

D. Brązowy.

Odpowiedź "Niebieski" jest jak najbardziej trafna! Zgodnie z normą EIA/TIA T568B, to właśnie niebieski kolor oraz niebieski z białym paskiem to pierwsza para przewodów w kablu UTP. To są podstawy, na których opiera się struktura sieci komputerowych. Dobrze jest znać te kolory, bo jak coś zainstalujesz niezgodnie z normami, to mogą ci się później dziać różne niespodzianki. Na przykład, mogą być zakłócenia w przesyle danych czy nawet całkowita utrata sygnału. A jeśli masz błąd w kolorach, to naprawa takiej sieci może stać się nie lada wyzwaniem. Z drugiej strony, jeśli przestrzegasz standardów, to wszystko działa płynnie, a diagnostyka usterek staje się dużo prostsza. Im lepiej rozumiesz te zasady, tym lepiej będziesz się czuł w pracy z sieciami komputerowymi, a ich niezawodność będzie na wyższym poziomie.

Pytanie 29

Termin "licznik mikrorozkazów" odnosi się do

A. manipulatora

B. systemu mikroprocesorowego

C. pętli PLL

D. oscyloskopu cyfrowego

Licznik mikrorozkazów to kluczowy element systemu mikroprocesorowego, który odpowiada za synchronizację i kontrolę wykonywania instrukcji. Działa na zasadzie zliczania mikrorozkazów, które są najmniejszymi jednostkami operacyjnymi w architekturze mikroprocesorów. Każdy mikrorozkaz zazwyczaj odpowiada za pojedynczą operację, jak na przykład przeniesienie danych, wykonanie obliczeń czy zarządzanie pamięcią. W praktyce, licznik mikrorozkazów jest wykorzystywany do zarządzania sekwencją działań wewnętrznych mikroprocesora, co jest kluczowe dla wydajności i poprawności operacji. Zastosowanie liczników mikrorozkazów jest zgodne z najlepszymi praktykami inżynieryjnymi, które zakładają efektywne zarządzanie cyklami pracy mikroprocesora, co przekłada się na optymalizację wydajności systemu. W nowoczesnych urządzeniach elektronicznych, takich jak komputery, smartfony czy systemy wbudowane, licznik mikrorozkazów odgrywa fundamentalną rolę w zapewnieniu prawidłowego działania aplikacji i systemów operacyjnych, co czyni go jednym z kluczowych elementów architektury komputerowej.

Pytanie 30

Którego przyrządu należy użyć do sprawdzenia poprawności połączeń okablowania sieci komputerowej?

A. C.

B. A.

C. D.

D. B.

Odpowiedź B jest trafna, bo żeby sprawdzić, czy wszystko w sieci komputerowej chodzi jak należy, korzysta się z testera kabli. Taki tester pomaga zobaczyć, które przewody są połączone dobrze, a które mogą mieć jakieś przerwy czy zwarcia. Na przykład, jak podłączysz tester do kabla, to pokaże Ci, jakie żyły działają oraz czy sygnał przechodzi przez wszystkie potrzebne linie. Gdy mówimy o standardach jak TIA/EIA-568-A/B, to tester kabli jest mega ważny, bo dzięki niemu można być pewnym, że instalacja spełnia normy do przesyłu danych. W sumie dobrze jest mieć taki tester po każdym etapie instalacji, bo można wtedy wcześnie wyłapać błędy, co w przyszłości ułatwi życie i obniży koszty związane z naprawami. Z mojego doświadczenia, używanie testera pozwala zaoszczędzić sporo czasu i nerwów przy tworzeniu sieci.

Pytanie 31

W jaki sposób należy zrealizować połączenie uszkodzonego kabla koncentrycznego, który prowadzi do odbiornika sygnału telewizyjnego, aby miejsce złączenia wprowadzało minimalne tłumienie?

A. Łącząc żyłę sygnałową i ekran przy pomocy złącza typu F

B. Łącząc żyłę sygnałową i ekran przy użyciu tulejek zaciskowych

C. Skręcając żyłę sygnałową i ekran w miejscu uszkodzenia

D. Lutując żyłę sygnałową i ekran w miejscu uszkodzenia

Łączenie rdzenia i oplotu kabla koncentrycznego za pomocą złącza typu F to najskuteczniejszy sposób na minimalizację tłumienia sygnału telewizyjnego w miejscu przerwania. Złącza typu F zostały zaprojektowane z myślą o wysokiej jakości połączeniu, które zapewnia niską stratność sygnału. W przeciwieństwie do innych metod, takich jak lutowanie czy skręcanie, złącza te umożliwiają stabilne i trwałe połączenie, które jest odporne na działanie czynników zewnętrznych. Dodatkowo, złącza typu F są szeroko stosowane w instalacjach telewizyjnych, co czyni je standardem branżowym. W praktyce, instalatorzy często korzystają z tych złączy, aby zapewnić optymalne parametry sygnałowe, zwłaszcza w dłuższych odległościach od źródła sygnału. Użycie złącza typu F eliminuje również ryzyko korozji, która może występować w innych metodach łączenia, co dodatkowo przyczynia się do długotrwałej niezawodności instalacji. Kluczowe jest również, aby przed zastosowaniem złącza odpowiednio przygotować kabel, co obejmuje staranne usunięcie izolacji oraz prawidłowe ułożenie rdzenia i oplotu, co zapewnia ich właściwe zamocowanie w złączu.

Pytanie 32

W jakim urządzeniu stosuje się zjawisko defleksji elektronów w polu elektromagnetycznym?

A. Nośniku optycznym

B. Dysku twardym

C. Monitorze CRT

D. Ekranie LCD

Twarde dyski, panele LCD oraz napędy optyczne nie bazują na zjawisku odchylania elektronów w polu elektromagnetycznym. Twarde dyski działają na zasadzie magnetyzmu i wykorzystują mechaniczne elementy do odczytu i zapisu danych, co różni się od wykorzystania elektronów w monitorach CRT. W przypadku paneli LCD, obraz jest generowany przez manipulację światłem, które przechodzi przez ciekłe kryształy, a nie przez odchylanie elektronów. Technologia LCD nie wykorzystuje elektronów w sposób, w jaki robi to CRT; zamiast tego, kontroluje intensywność światła poprzez zmiany w orientacji cząsteczek ciekłych kryształów. Napędy optyczne, takie jak napędy DVD, działają na zasadzie lasera, który odczytuje dane zapisane na płytach, co również jest całkowicie różne od zjawiska odchylania elektronów. W wyborach odpowiedzi na takie pytania, kluczowe jest zrozumienie, jak konkretne technologie działają na poziomie fizycznym i technicznym, aby uniknąć mylnych wniosków. Nieprawidłowe odpowiedzi mogą wynikać z niepełnego zrozumienia różnic między technologiami oraz ich zastosowań w praktyce, co jest istotne w kontekście zawodów związanych z informatyką i inżynierią.

Pytanie 33

W instrukcji technicznej zasilacza impulsowego podano, że amplituda napięcia wyjściowego nie przekracza 50 mVpp. Co oznacza, że wartość nieprzekraczająca 50 mV to

A. skuteczna wartość napięcia tętnień

B. maksymalna wartość napięcia tętnień

C. średnia wartość napięcia tętnień

D. międzyszczytowa wartość napięcia tętnień

Odpowiedź dotycząca międzyszczytowej wartości napięcia tętnień jest poprawna, gdyż odnosi się ona do analizy sygnałów zmiennych w zasilaczach impulsowych. Międzyszczytowa wartość tętnień, oznaczająca różnicę między maksymalnym a minimalnym napięciem w jednym cyklu, jest kluczowym parametrem w ocenie jakości zasilania. Tętnienia napięcia wyjściowego są istotne, ponieważ mogą wpływać na stabilność pracy różnych komponentów elektronicznych. Zgodnie ze standardami, takimi jak IEC 61000-3-2, kontrola tętnień jest niezbędna dla zapewnienia zgodności z normami elektromagnetycznymi. Przykładem zastosowania tej wiedzy jest zaprojektowanie zasilacza do urządzeń audio, gdzie niskie tętnienia są kluczowe dla eliminacji zakłóceń, co przekłada się na lepszą jakość dźwięku. W praktyce, projektanci zasilaczy stosują różne techniki filtrowania, aby uzyskać jak najniższe wartości międzyszczytowe, co jest istotne dla poprawnego działania odbiorników elektronicznych.

Pytanie 34

Pokazany na rysunkach wskaźnik cyfrowy wskazuje wartość

A. napięcia przemiennego.

B. prądu stałego.

C. napięcia stałego.

D. prądu przemiennego.

Wskaźnik cyfrowy przedstawiony na rysunku wskazuje wartość napięcia przemiennego, co jest jednoznacznie sygnalizowane przez znak (~) obok wartości 220V. Użycie znaku napięcia przemiennego jest standardową praktyką w branży elektrotechnicznej, co pozwala na łatwe rozróżnienie między napięciem stałym a przemiennym. W kontekście praktycznym, znajomość tego rozróżnienia jest kluczowa dla bezpieczeństwa w pracy z instalacjami elektrycznymi. Napięcie przemienne, często stosowane w sieciach zasilających, jest powszechnie wykorzystywane w gospodarstwach domowych i przemyśle. Przykłady zastosowania napięcia przemiennego obejmują zasilanie urządzeń gospodarstwa domowego, takich jak lodówki, pralki czy telewizory, które działają na standardowym napięciu 230V. Dodatkowo, w kontekście projektowania obwodów elektrycznych, istotne jest zrozumienie, że napięcie przemienne charakteryzuje się zmiennością, co wpływa na dobór komponentów elektronicznych i zabezpieczeń. Znajomość tego typu wskaźników jest niezbędna dla profesjonalistów zajmujących się instalacjami elektrycznymi.

Pytanie 35

Brak obrazu na ekranie wideodomofonu może być spowodowany

A. polem elektromagnetycznym w okolicy sprzętu

B. awarią elektrozaczepu

C. zwarciem przewodu sygnałowego

D. usterką podświetlaczy IRED kamery

Zwarcie kabla sygnałowego jest jednym z najczęstszych problemów, które mogą prowadzić do braku obrazu na monitorze wideodomofonu. Kabel sygnałowy, odpowiedzialny za przesyłanie danych wideo między kamerą a wyświetlaczem, może ulec uszkodzeniu, na przykład w wyniku nieprawidłowego montażu, zbyt dużego napięcia, lub kontaktu z wodą. W przypadku zwarcia sygnał jest zakłócony, co uniemożliwia poprawne przesyłanie obrazu. Praktycznym przykładem może być sytuacja, gdy instalacja była prowadzona w trudnych warunkach atmosferycznych, co zwiększa ryzyko uszkodzenia kabli. W branży zaleca się stosowanie kabli o odpowiedniej klasyfikacji i wysokiej odporności na czynniki zewnętrzne, a także regularne przeprowadzanie testów i inspekcji instalacji, aby upewnić się, że system działa prawidłowo. Warto też stosować standardy takie jak ISO/IEC 11801 dotyczące okablowania strukturalnego, aby zapewnić wysoką jakość i niezawodność instalacji.

Pytanie 36

Które złącza zaciska się za pomocą narzędzia przedstawionego na rysunku?

A. PS-2

B. RJ

C. SC

D. BNC

Odpowiedź BNC jest poprawna, ponieważ narzędzie przedstawione na rysunku to zaciskarka przeznaczona do złącz BNC. Złącze to jest powszechnie stosowane w systemach monitoringu wideo, w tym CCTV, gdzie umożliwia szybkie i efektywne połączenie kabli koncentrycznych. Zaciskarka do złącz BNC jest niezbędnym narzędziem w instalacjach audio-wideo oraz w telekomunikacji, gdzie często wykorzystuje się sygnały RF (radio-frequency). W praktyce, poprawne zaciskanie złącz BNC zapewnia stabilność połączenia oraz minimalizuje straty sygnału, co jest kluczowe w zastosowaniach wymagających wysokiej jakości transmisji, jak np. w systemach zabezpieczeń. Przykładami zastosowania są instalacje CCTV w obiektach komercyjnych oraz systemy wideo w domach. Warto również zaznaczyć, że w branży telekomunikacyjnej i elektronicznej przestrzega się standardów dotyczących jakości połączeń, co podkreśla znaczenie właściwego doboru narzędzi, tak aby zapewnić optymalne działanie systemów.

Pytanie 37

Na którym zdjęciu pokazane zostały szczypce do cięcia przewodów, drutów i opasek?

A. C.

B. D.

C. B.

D. A.

Odpowiedź D. to strzał w dziesiątkę! Szczypce boczne, które widzisz na obrazku, są naprawdę fajnym narzędziem, zwłaszcza w elektronice. Używa się ich do precyzyjnego cięcia kabli i drutów, a ich krótkie ostrza dają świetną kontrolę nad cięciem. Długie uchwyty pozwalają na użycie większej siły, co jest super ważne, jak masz twardsze materiały do obróbki. W większości sytuacji przy montażu komponentów elektronicznych musimy dobrze przyciąć przewody, żeby wszystko ładnie wyglądało i działało jak należy. Wiadomo, że używanie odpowiednich narzędzi w pracy to nie tylko kwestia efektywności, ale też bezpieczeństwa. Dlatego szczypce boczne są tu idealnym wyborem, bo pozwalają uniknąć uszkodzenia innych elementów.

Pytanie 38

Przedstawiony na rysunku element ochrony służy do

A. ochrony przeciwpożarowej.

B. zabezpieczenia przed wyładowaniami elektrostatycznymi.

C. gaszenia łuku elektrycznego.

D. zabezpieczenia przeciwzwarciowego.

Przedstawiony na zdjęciu element to bransoleta antystatyczna, której głównym celem jest odprowadzanie ładunków elektrostatycznych z ciała osoby, co jest niezwykle ważne w pracy z delikatnymi komponentami elektronicznymi. Wyładowania elektrostatyczne mogą prowadzić do uszkodzeń elementów elektronicznych, co w konsekwencji może powodować znaczne straty finansowe oraz obniżać jakość produktów. Zastosowanie bransolety antystatycznej jest standardem w branży elektronicznej, zwłaszcza w środowiskach produkcyjnych, gdzie wymagane jest zachowanie szczególnej ostrożności. Pracownicy powinni nosić takie bransolety w połączeniu z odpowiednimi matami antystatycznymi oraz uziemieniem, aby skutecznie zminimalizować ryzyko uszkodzenia wyrobów. W praktyce, w przypadku montażu układów scalonych, nieprzestrzeganie zasad ochrony przed wyładowaniami elektrostatycznymi może prowadzić do uszkodzeń, których naprawa jest często kosztowna i czasochłonna. Dlatego znajomość i stosowanie takich rozwiązań stanowi fundament odpowiedzialnej praktyki w inżynierii elektronicznej.

Pytanie 39

Zanim przystąpimy do wymiany uszkodzonej fotokomórki szlabanu wjazdowego na posesję, najpierw należy

A. zdjąć napęd szlabanu

B. skonfigurować piloty do sterowania szlabanem

C. odłączyć napięcie zasilające szlaban

D. usunąć obudowę fotokomórki

Odłączenie napięcia zasilającego szlaban przed przystąpieniem do wymiany uszkodzonej fotokomórki jest kluczowym krokiem zapewniającym bezpieczeństwo pracy. Podstawową zasadą w pracy z urządzeniami elektrycznymi jest zawsze rozłączenie zasilania przed przeprowadzaniem jakichkolwiek czynności naprawczych lub konserwacyjnych. Taki krok minimalizuje ryzyko porażenia prądem, a także chroni komponenty elektroniczne przed uszkodzeniem podczas demontażu. Przykładem zastosowania tej zasady może być sytuacja, gdy fotokomórka nie działa prawidłowo z powodu zwarcia w obwodzie, a podczas wymiany nie odłączenie zasilania mogłoby prowadzić do dalszych uszkodzeń. Ponadto, zgodnie z normami bezpieczeństwa, takimi jak PN-IEC 60364, zanim wykonamy jakiekolwiek prace przy urządzeniach elektrycznych, należy upewnić się, że zasilanie zostało odłączone i odpowiednio zabezpieczone. Takie praktyki są kluczowe w celu zapewnienia bezpieczeństwa oraz integralności systemu, a ich przestrzeganie jest niezbędne w każdej instalacji elektrycznej.

Pytanie 40

Jaką funkcję pełni przewód przedstawiony na rysunku?

A. Przesyła sygnały video.

B. Łączy drukarkę z komputerem.

C. Łączy elementy zestawów AV.

D. Przesyła sygnały audio.

Rozważając błędne odpowiedzi, można zauważyć, że niektóre z nich wskazują na mylne zrozumienie funkcji przewodu S-Video. Odpowiedź sugerująca łączenie drukarki z komputerem jest mylna, ponieważ S-Video nie jest stosowane w komunikacji między komputerami a drukarkami; wykorzystywane są do tego inne standardy, takie jak USB lub równoległe. Podobnie, przesył sygnałów audio jest funkcją zarezerwowaną dla kabli audio, takich jak RCA czy jack 3.5 mm, a nie dla S-Video, który specjalizuje się w transmisji sygnału wideo. W przypadku łączenia elementów zestawów AV, chociaż S-Video może być częścią takiego systemu, nie jest to jego główną funkcją. Główne zastosowanie S-Video to przesyłanie wysokiej jakości obrazu, a nie łączenie różnych komponentów audio-wizualnych w sposób, w jaki sugerują inne odpowiedzi. Zrozumienie różnorodności kabli oraz ich specyfikacji technicznych jest kluczowe dla prawidłowego doboru sprzętu i zapewnienia optymalnej jakości sygnału. Typowe błędy myślowe obejmują pomijanie istotnych różnic między typami złączy i ich przeznaczeniem oraz mylenie ich funkcji ze względu na podobieństwo w wyglądzie złącz.
