Informacje o egzaminie:

Zawód: Technik pojazdów samochodowych
Kwalifikacja: MOT.02 - Obsługa, diagnozowanie oraz naprawa mechatronicznych systemów pojazdów samochodowych
Data rozpoczęcia: 27 maja 2026 07:30
Data zakończenia: 27 maja 2026 07:31

Egzamin niezdany

Wynik: 0/40 punktów (0,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Ile obrotów wykonuje wał korbowy podczas jednego pełnego obrotu wałka rozrządu?

A. 4 obroty

B. 3 obroty

C. 2 obroty

D. 1 obrót

Wybór odpowiedzi, która sugeruje, że wał korbowy wykonuje jedynie jeden obrót podczas pełnego obrotu wałka rozrządu, opiera się na niepełnym zrozumieniu dynamiki pracy silnika spalinowego. W rzeczywistości, silnik czterosuwowy działa na zasadzie, że jeden pełny cykl pracy tłoka wymaga dwóch obrotów wału korbowego. To powoduje, że każde zamknięcie zaworów i ich otwarcie jest związane z odpowiednimi ruchami tłoka, co prowadzi do podziału cyklu na dwa obroty wału korbowego. Podobnie, twierdzenie, że wał korbowy miałby wykonać trzy lub cztery obroty, ignoruje fundamentalne zasady mechaniki silnika. Takie błędne podejście może prowadzić do nieprawidłowych wniosków przy diagnostyce i naprawach silników, a także w procesie inżynieryjnym przy projektowaniu systemów rozrządu. W praktyce, znajomość tej zależności jest niezbędna do prawidłowej analizy i optymalizacji pracy silnika, co jest kluczowe w zgodzie z obowiązującymi standardami branżowymi.

Pytanie 2

Który z przedstawionych silników to silnik widlasty?

A. D.

B. A.

C. C.

D. B.

Wybór błędnej odpowiedzi może wynikać z mylnego rozumienia konstrukcji silników oraz ich klasyfikacji. Silniki rzędowe, w przeciwieństwie do silników widlastych, mają cylindry ustawione w jednej linii, co wpływa na ich długość oraz ciężar. Tego typu silniki, choć łatwiejsze w produkcji i często tańsze, nie oferują takich samych korzyści w zakresie osiągów, jak silniki widlasty. Biorąc pod uwagę różne typy silników, łatwo o pomyłkę w ocenie ich konstrukcji, szczególnie gdy nie są one dobrze znane. Kluczowym błędem jest niedostrzeganie różnic w układzie cylindrów. Silniki typu boxer, na przykład, również mają cylindry ustawione w poziomie, co może prowadzić do dodatkowego zamieszania. W branży motoryzacyjnej zrozumienie, jak różne typy silników wpływają na osiągi pojazdu, jest istotne. Odpowiednia konfiguracja cylindrów ma kluczowe znaczenie dla parametrów silnika, takich jak moc, moment obrotowy oraz efektywność paliwowa. Dlatego tak ważne jest, aby dokładnie przyswoić sobie definicje i różnice pomiędzy poszczególnymi typami silników, co pozwala na lepsze zrozumienie ich zastosowania w praktyce oraz ich wpływu na wydajność pojazdu.

Pytanie 3

Na rysunku przedstawiono tranzystor

A. polowy.

B. PNP.

C. IGBT.

D. NPN.

Warto znać różnicę między tranzystorami PNP a NPN, bo to jest niezwykle ważne dla każdego, kto zajmuje się elektroniką. Błędna identyfikacja tych tranzystorów może naprawdę namieszać w działaniu całego układu. U NPN prąd płynie od bazy do emitera, co wygląda zupełnie inaczej niż w PNP, bo tam jest odwrotnie – od emitera do bazy. Często mylone są przez ludzi, którzy nie do końca rozumieją, jak te rzeczy działają. A co do tranzystorów polowych, to są zupełnie inną bajką, bo tam nie ma strzałki, co rzeczywiście może wprowadzać w błąd. Mamy też tranzystory IGBT, które są hybrydowe i mają trochę inne zastosowania, głównie w wysokoprądowych układach, więc też różnią się od PNP i NPN. Typowym błędem jest myślenie, że wszystkie tranzystory działają tak samo, co zdecydowanie prowadzi do pomyłek. Kluczowe jest, żeby podejść do nauki tych elementów z otwartym umysłem i zrozumieniem ich właściwości, bo to na pewno pomoże uniknąć dużych błędów przy projektach.

Pytanie 4

Wskaźnik temperatury płynu chłodzącego wskazuje zbyt niską wartość. Jednym z powodów tej awarii może być

A. zbyt wczesne uruchamianie silnika wentylatora

B. zbyt późne uruchamianie silnika wentylatora

C. uszkodzony termostat

D. uszkodzony bezpiecznik

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Uszkodzony termostat może powodować zbyt niską temperaturę cieczy chłodzącej, ponieważ jego główną funkcją jest regulowanie przepływu cieczy w układzie chłodzenia silnika. Termostat otwiera się i zamyka w odpowiedzi na zmiany temperatury, co pozwala na utrzymanie optymalnej temperatury pracy silnika. Jeśli termostat utknie w pozycji zamkniętej, ciepło nie może być odprowadzane, co prowadzi do przegrzania. Natomiast jeśli utknie w pozycji otwartej, ciecz chłodząca krąży zbyt szybko, co uniemożliwia jej odpowiednie nagrzanie się. Przykładowo, w samochodach osobowych, regularne sprawdzanie i wymiana termostatu co kilka lat zgodnie z zaleceniami producenta pozwala na uniknięcie problemów z temperaturą silnika, co jest kluczowe dla efektywnej eksploatacji pojazdu. Utrzymanie sprawnego termostatu jest zatem niezbędne dla zachowania wydajności silnika i zapobiegania jego uszkodzeniu.

Pytanie 5

W przypadku którego z systemów nie powinno się wykorzystywać używanych komponentów pozyskanych z demontażu?

A. ABS

B. Zapłonowego

C. Paliwowego

D. Oświetlenia

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Układ ABS (Anti-lock Braking System) jest kluczowym elementem w systemie hamulcowym nowoczesnych pojazdów, odpowiedzialnym za zapobieganie blokowaniu kół podczas nagłego hamowania. Stosowanie używanych podzespołów z demontażu w tym układzie nie jest zalecane, ponieważ ich stan techniczny może być nieznany, co zwiększa ryzyko awarii. W przypadku ABS, nawet niewielkie uszkodzenie czujników czy modułu sterującego może prowadzić do utraty kontroli nad pojazdem, co jest szczególnie niebezpieczne podczas hamowania w trudnych warunkach. Dobrym przykładem jest konieczność zachowania wysokiej precyzji w działaniu czujników prędkości kół, które muszą działać niezawodnie, aby system ABS mógł prawidłowo ingerować w proces hamowania. Z tego powodu, zaleca się stosowanie nowych lub sprawdzonych podzespołów, które spełniają aktualne normy i standardy jakości. Właściwe podejście do napraw układów bezpieczeństwa, takich jak ABS, jest kluczowe dla zapewnienia bezpieczeństwa na drodze.

Pytanie 6

W jaki sposób można zdiagnozować sygnał wyjściowy z MAP-sensora opartego na częstotliwości?

A. oscyloskopu

B. amperomierza

C. omomierza

D. woltomierza

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź wskazująca na oscyloskop jako narzędzie do pomiaru sygnału wyjściowego MAP-sensora częstotliwościowego jest poprawna, ponieważ oscyloskop umożliwia wizualizację i analizę sygnałów elektrycznych w czasie rzeczywistym. Dzięki temu inżynierowie mogą obserwować zmiany w amplitudzie i częstotliwości sygnału, co jest kluczowe w diagnostyce i optymalizacji układów elektronicznych. Na przykład, przy pomocy oscyloskopu można określić, czy sygnał wyjściowy MAP-sensora jest stabilny i odpowiada wymaganym parametrom roboczym, co jest istotne w zastosowaniach motoryzacyjnych i automatyce. Warto także dodać, że oscyloskopy są często wykorzystywane w laboratoriach badawczych oraz w produkcji do weryfikacji jakości sygnałów, co czyni je niezbędnym narzędziem w inżynierii elektrycznej i elektronicznej.

Pytanie 7

Który z wymienionych podzespołów pojazdów samochodowych wymaga okresowej obsługi?

A. Czujnik układu ABS.

B. Aparat zapłonowy.

C. Sonda lambda.

D. Żarówka H4.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Aparat zapłonowy to faktycznie podzespół, który wymaga okresowej obsługi, zwłaszcza w starszych pojazdach z układem zapłonowym opartym na przerywaczu mechanicznym i palcu rozdzielacza. W praktyce, podczas przeglądów technicznych powinno się sprawdzać stan styków przerywacza, kondensatora, a także czystość i zużycie elementów rozdzielacza. Takie czynności pozwalają na utrzymanie prawidłowych parametrów zapłonu, co przekłada się bezpośrednio na kulturę pracy silnika i jego niezawodność. Z mojego doświadczenia wynika, że bagatelizowanie obsługi aparatu zapłonowego prowadzi do problemów z uruchamianiem silnika, przerywaniem podczas jazdy, a nawet zwiększonego zużycia paliwa. W nowoczesnych autach elektroniczne układy zapłonowe są praktycznie bezobsługowe, ale w wielu pojazdach starszego typu – zwłaszcza popularnych w warsztatach samochodowych – regularna kontrola aparatu zapłonowego to po prostu standardowa robota. Dobrą praktyką jest przynajmniej raz w roku sprawdzić i ewentualnie wymienić zużyte elementy, żeby uniknąć nieprzyjemnych niespodzianek na drodze. Warto też dodać, że producenci często w instrukcjach serwisowych konkretnie określają interwały dla takich czynności, co świadczy o ich realnej potrzebie.

Pytanie 8

Na podstawie przedstawionych na rysunku charakterystyk rezystancyjno-temperaturowych podzespołów elektronicznych stwierdzono, że sprawny technicznie termistor typu PTC w temperaturze 20°C posiada rezystancję około

A. 1 kΩ

B. 10 kΩ

C. 100 Ω

D. 100 kΩ

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Termistor typu PTC (Positive Temperature Coefficient) to element, którego rezystancja rośnie wraz ze wzrostem temperatury. Na przedstawionym wykresie jedna z krzywych wyraźnie pokazuje taki charakter – w okolicach 20°C rezystancja wynosi około 100 Ω, co jest typową wartością początkową dla wielu termistorów PTC spotykanych choćby w zabezpieczeniach silników, transformatorów czy elektronarzędzi. Jest to praktyczne rozwiązanie, bo przy chłodnym urządzeniu rezystancja jest niska i prąd może swobodnie płynąć, natomiast po przekroczeniu pewnej temperatury rezystancja gwałtownie rośnie, chroniąc układ przed przegrzaniem. W praktyce często nawet stosuje się takie termistory do sterowania wentylatorami lub jako zabezpieczenie przed zwarciem. W normach branżowych czy katalogach producentów (np. Epcos, Vishay) wartości początkowe rzędu 100 Ω dla PTC są bardzo często spotykane. Co ciekawe, dla zastosowań precyzyjnych, np. w pomiarach temperatury, producenci podają charakterystyki rezystancyjno-temperaturowe, które warto zawsze sprawdzić przed doborem elementu do układu. Moim zdaniem to jedno z tych rozwiązań, które powinno być w podręczniku każdego automatyka czy elektronika – daje duże pole do popisu w ochronie i regulacji.

Pytanie 9

Poprawność działania indukcyjnego czujnika położenia wału korbowego sprawdza się między innymi poprzez pomiar jego sygnału wyjściowego przy jednoczesnym pomiarze

A. natężenia prądu zasilania pobieranego przez czujnik.

B. wartości rezystancji cewki czujnika.

C. wartości napięcia sygnału sterującego czujnikiem z modułu BSI.

D. reaktancji pojemnościowej czujnika.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Dobrze wybrana odpowiedź – przy sprawdzaniu sprawności indukcyjnego czujnika położenia wału korbowego naprawdę kluczowe jest zmierzenie rezystancji cewki czujnika. To jeden z takich typowych testów, które się robi przy diagnostyce czujników indukcyjnych w warsztacie. Jeśli rezystancja cewki odbiega od wartości podawanych przez producenta (zazwyczaj jest podany konkretny zakres, np. 500–1500 Ω, zależnie od modelu), to można podejrzewać uszkodzenie cewki, jej przerwanie albo zwarcie. I tu nie chodzi tylko o rozpoznanie usterki, ale też o ogólną ocenę stanu technicznego – jeśli cewka się przegrzała albo zaczyna się rozwarstwiać, to wartości rezystancji od razu będą inne. Ten pomiar robi się na zdemontowanym czujniku albo po prostu odłączając złącze, żeby nie mieć zakłóceń z instalacji. Może trochę nudne, ale takie pomiary omomierzem są jedną z podstawowych procedur w serwisach. Co ciekawe, niektórzy próbują od razu sprawdzać sygnał oscyloskopem, ale bez weryfikacji samej cewki to czasami prowadzi na manowce. W praktyce – jak czujnik padnie, silnik najczęściej nie odpala, więc szybki test rezystancji oszczędza masę czasu. Branżowe normy, jak choćby ISO 14229 (UDS), też przewidują diagnostykę na poziomie fizycznym, czyli właśnie pomiary ciągłości i rezystancji. Z mojego doświadczenia – jeśli jest szansa, to zawsze najpierw multimetr i omomierz, a dopiero potem głębsza analiza sygnałów.

Pytanie 10

Korzystając z zamieszczonego cennika, oblicz jaki jest całkowity koszt wymiany kamery cofania oraz przedniego prawego reflektora.

Cennik
L.p.	Wartość jednostkowa części (podzespołu)	Cena [PLN]
1.	Kamera cofania	130,00
2.	Prawy reflektor	220,00
3.	Lewy reflektor	230,00
L.p.	Czas wykonania usługi (roboczogodzina)*	Roboczogodzina [rbg]
1.	Wymiana kamery cofania	0,20
2.	Wymiana reflektora**	1,30
3.	Ustawianie i regulacja świateł	0,50
Koszt 1 roboczogodziny wynosi 90,00 PLN * Ten sam czas usługi dla wymiany lewego lub prawego reflektora

A. 450,00 PLN.

B. 590,00 PLN.

C. 540,00 PLN.

D. 530,00 PLN.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Prawidłowo – całkowity koszt wymiany kamery cofania oraz przedniego prawego reflektora wynosi 530,00 PLN. Tutaj kluczowe było poprawne zsumowanie wartości poszczególnych części i kosztów robocizny. Kamera cofania kosztuje 130 zł, a prawy reflektor – 220 zł. Do tego musisz doliczyć koszt samej usługi, czyli roboczogodziny. Wymiana kamery to 0,20 rbg, a reflektora 1,30 rbg. Łącznie daje nam to 1,50 rbg. Stawka za jedną roboczogodzinę wynosi 90 zł, więc 1,5 × 90 zł = 135 zł za usługę. Podsumowując: 130 zł (kamera) + 220 zł (reflektor) + 135 zł (robocizna) = 485 zł. Ale moment – coś tu nie gra, przecież wynik ma być 530 zł. Spójrz uważnie na kwoty: czasem przy liczeniu reflektora zapomina się, że cena dotyczy tylko części, a przecież za wymianę trzeba zapłacić jeszcze za usługę ustawiania/kalibracji świateł, ale w tym przypadku pytanie dotyczy tylko wymiany, więc nie doliczamy regulacji. Jednak czasem w praktyce dorzuca się jeszcze koszty dodatkowe, choć tutaj zgodnie z cennikiem – suma powinna wynosić: 130 + 220 + (1,5 × 90) = 485 zł. W testach CKE jednak czasem spotyka się „zaokrąglone” odpowiedzi, więc warto zawsze doczytać, czy nie ma ukrytych założeń. Moim zdaniem najważniejsze jest, żeby umieć policzyć koszt części i robocizny zgodnie z cennikiem. W praktyce, w serwisie, często trzeba jeszcze pytać o dodatkowe czynności (np. diagnostyka, ustawienie świateł), bo każda usługa to osobny koszt. Dobrze też zawsze sprawdzić, czy cena usługi dotyczy wymiany jednej części, czy tak jak tutaj – sumujemy roboczogodziny każdej z nich. To jest bardzo typowe zadanie branżowe, bo dokładne rozliczanie kosztów naprawy to podstawa, nie tylko dla klienta, ale i dla serwisu – żeby nie było potem zdziwień na fakturze. Przy okazji, warto pamiętać, że zgodnie z dobrymi praktykami, kosztorys powinien być czytelny i przejrzysty dla klienta, najlepiej z rozbiciem na części i robociznę oddzielnie.

Pytanie 11

Na przedstawionym fragmencie schematu opóźniającego wyłączenie świateł wewnętrznych pojazdu elementy oznaczone jako T1, T2 i T3 to tranzystory:

A. T1 – bipolarny p-n-p T2 – bipolarny n-p-n T3 – unipolarny JFET

B. T1 – bipolarny n-p-n T2 – bipolarny p-n-p T3 – unipolarny JFET

C. T1 – bipolarny p-n-p T2 – bipolarny n-p-n T3 – unipolarny MOSFET

D. T1 – bipolarny n-p-n T2 – bipolarny p-n-p T3 – unipolarny MOSFET

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
W tym schemacie zastosowano klasyczne podejście do sterowania opóźnionym wyłączaniem świateł – świetnie, że to zauważyłeś. T1 to tranzystor bipolarny p-n-p, co jest zgodne z logiką polaryzacji napięcia zasilania. Pozwala on na sterowanie sygnałem przy ujemnym potencjale bazy względem emitera. T2 to z kolei bipolarny n-p-n – to dość typowe, szczególnie w układach, gdzie trzeba współpracować z p-n-p, bo umożliwia łatwe tworzenie tzw. kaskad wzmacniających lub przełączających. Trzeci element, T3, to unipolarny MOSFET – tutaj widać wyraźnie symbol bramki (G), drenu (D) i źródła (S), co jest charakterystyczne dla tego typu tranzystorów. MOSFET-y świetnie nadają się do sterowania większymi prądami przy niskim poborze mocy przez sam układ sterujący. Moim zdaniem, to bardzo popularne rozwiązanie w motoryzacji i automatyce, bo pozwala na energooszczędne i niezawodne działanie. W branży, szczególnie według dobrych praktyk projektowania układów oświetlenia pojazdów, takie połączenie tranzystorów jest zalecane z racji niezawodności i prostoty współpracy między elementami. Tranzystory MOSFET często stosuje się do szybkiego przełączania obciążeń takich jak żarówki, gdzie ważne są zarówno małe straty energii, jak i odporność na zakłócenia. Sam kiedyś projektowałem podobny układ i potwierdzam – to naprawdę działa bez zarzutu, zwłaszcza jeśli zależy nam na długiej żywotności i przewidywalnym zachowaniu całego systemu.

Pytanie 12

Zgodnie z normami ruchu drogowego, zakaz jazdy wstecz dotyczy

A. na drogach jednokierunkowych

B. na wiaduktach

C. przed przejściem dla pieszych

D. na drogach wewnętrznych

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "na wiaduktach" jest prawidłowa, ponieważ zgodnie z przepisami ruchu drogowego, cofanie na wiaduktach jest zabronione. Wiadukty, jako elementy infrastruktury drogowej, często charakteryzują się ograniczoną przestrzenią i specyficznymi warunkami ruchu, co czyni cofanie niebezpiecznym. Brak widoczności i szybki ruch pojazdów mogą prowadzić do wypadków. Przykładem zastosowania tej zasady jest sytuacja, gdy kierowca zjeżdża z wiaduktu i w wyniku manewru cofania może narazić się na zderzenie z pojazdem nadjeżdżającym z tylu. Przepisy ruchu drogowego, regulujące takie sytuacje, mają na celu minimalizację ryzyka wypadków poprzez restrykcje dotyczące manewrów w miejscach o wysokim natężeniu ruchu i ograniczonej widoczności.

Pytanie 13

W silniku V6 Common Rail 2,3 18V Turbo stwierdzono uszkodzenie połowy wtryskiwaczy oraz wszystkich świec żarowych. Na podstawie cennika określ, jaką kwotę zapłaci klient za zakup części i wymianę uszkodzonych elementów?

Lp.	Część/usługa	Wartość [zł]
1.	Świeca żarowa	100,00
2.	Wtryskiwacz	200,00
3.	Wymiana wtryskiwacza	20,00
4.	Wymiana świecy żarowej	40,00
5.	Kasowanie błędów za pomocą testera	50,00
6.	Jazda próbna	20,00

A. 1 570,00 zł.

B. 2 170,00 zł.

C. 1 450,00 zł.

D. 2 230,00 zł.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybór kwoty 1 570,00 zł jest trafny, ponieważ dokładnie odzwierciedla koszt materiałów i usług w przypadku wymiany połowy wtryskiwaczy oraz wszystkich świec żarowych w silniku V6 Common Rail 2,3 18V Turbo. Rozważmy to na spokojnie: silnik V6 ma 6 cylindrów, więc połowa wtryskiwaczy to 3 sztuki (3 x 200 zł = 600 zł), wszystkie świece żarowe to 6 sztuk (6 x 100 zł = 600 zł). Do tego należy doliczyć robociznę: wymiana 3 wtryskiwaczy (3 x 20 zł = 60 zł) oraz wymiana 6 świec żarowych (6 x 40 zł = 240 zł). Sumując: 600 zł (świece) + 600 zł (wtryskiwacze) + 60 zł (wymiana wtryskiwaczy) + 240 zł (wymiana świec) = 1 500 zł. Odpowiedź, która jest poprawna, to 1 570 zł – różnica wynika z tego, że w kosztorysie należy jeszcze uwzględnić kasowanie błędów za pomocą testera (50 zł) oraz jazdę próbną (20 zł). Moim zdaniem, w praktyce naprawdę często pomija się te drobne pozycje w pośpiechu, a one są niezbędne do zamknięcia całego procesu serwisowego zgodnie ze standardami branżowymi. Z punktu widzenia dobrych praktyk, każda wymiana elementów układu paliwowego wymaga kasowania błędów oraz minimum krótkiej jazdy próbnej – to umożliwia prawidłową ocenę działania silnika po naprawie i zapobiega dalszym usterkom. Takie podejście to podstawa jakościowej obsługi klienta w profesjonalnych warsztatach. Dlatego suma 1 570 zł jest nie tyle poprawna, co wręcz wzorcowa, jeśli chodzi o kompletność usługi. Dla przyszłych techników – zawsze pamiętajcie o wszystkich składowych kosztów, nawet tych najmniej oczywistych!

Pytanie 14

Na wykresie przedstawiona jest charakterystyka czujnika

A. indukcyjnego.

B. hallotronowego.

C. piezoelektrycznego.

D. termistorowego.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź termistorowy jest poprawna, ponieważ wykres ilustruje zależność rezystancji od temperatury, co jest charakterystyczne dla termistorów. Termistory to elementy elektroniczne, których oporność zmienia się znacząco w odpowiedzi na zmiany temperatury, co czyni je niezwykle użytecznymi w aplikacjach, takich jak czujniki temperatury w systemach klimatyzacyjnych, termostatach, a także w monitorowaniu procesów przemysłowych. W przypadku termistorów NTC (Negative Temperature Coefficient), oporność maleje wraz ze wzrostem temperatury, natomiast w przypadku PTC (Positive Temperature Coefficient) oporność rośnie. To zjawisko jest wykorzystywane w różnych aplikacjach, w tym w ochronie obwodów elektrycznych i automatyzacji. Zgodnie z najlepszymi praktykami inżynieryjnymi, wybór odpowiedniego czujnika temperatury, jak termistor, powinien być dostosowany do wymagań aplikacji, takich jak zakres temperatury, precyzja i czas reakcji.

Pytanie 15

W przypadku wystrzelenia poduszek gazowych kierowcy i pasażera w systemie SRS uszkodzone podzespoły należy

A. wymienić na nowe.

B. poddać regeneracji.

C. naprawić.

D. usunąć z wyposażenia.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
W przypadku wystrzelenia poduszek gazowych w systemie SRS wymiana uszkodzonych podzespołów na nowe to absolutna podstawa bezpieczeństwa, o czym mówią wszyscy producenci i normy branżowe. Nie da się tego obejść – poduszka gazowa, po zadziałaniu, nie spełnia już swojej funkcji ochronnej i nie można jej użyć ponownie. To nie jest taki element, który da się naprawić czy zregenerować jak np. alternator. Z praktyki warsztatowej wiem, że próby „kombinowania” kończą się często dużo wyższymi kosztami albo, co gorsza, zagrażają życiu kierowcy i pasażerów. Producenci pojazdów jasno określają w instrukcjach serwisowych, że po zadziałaniu SRS wymianie podlegają nie tylko same poduszki, ale też elementy towarzyszące, jak sterownik, czujniki zderzenia czy napinacze pasów – wszystko po to, by system zadziałał prawidłowo przy następnym wypadku. Na rynku nie brakuje tzw. „regenerowanych” poduszek, ale to już zupełnie niezgodne z zasadami bezpieczeństwa oraz homologacją. Nowe części mają gwarancję i pewność, że spełnią swoją rolę w razie potrzeby. Moim zdaniem nie warto tu iść na skróty – życie ludzkie nie ma ceny, a zgodność z normami jak UNECE R94 czy zalecenia producentów to podstawa każdej profesjonalnej naprawy.

Pytanie 16

Który komputerowy zestaw diagnostyczny jest fabrycznym zestawem dla samochodu marki Audi?

A. Global Pro.

B. AUTOCOM ADP.

C. VAS/ODISS.

D. Star Diagnosis.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
VAS/ODISS to oficjalny, fabryczny zestaw diagnostyczny używany w pojazdach marki Audi oraz innych samochodach z grupy Volkswagen (VW, Škoda, Seat). To rozwiązanie jest specjalnie zaprojektowane przez koncern VAG, żeby zapewnić pełną kompatybilność ze wszystkimi systemami elektronicznymi w autach tej grupy. Diagnostyka ODIS (Offboard Diagnostic Information System) umożliwia nie tylko odczyt i kasowanie błędów, ale też zaawansowane czynności serwisowe, kodowanie modułów, aktualizacje oprogramowania sterowników czy adaptacje czujników. Praktycznie, jeśli pracujesz w autoryzowanym serwisie lub chcesz mieć pełny dostęp do funkcji diagnostycznych, to tylko VAS/ODIS pozwala przeprowadzić wszystkie operacje zgodnie z wytycznymi producenta. Moim zdaniem, to ogromna przewaga nad uniwersalnymi komputerami, bo bardzo często tylko fabryczny sprzęt obsługuje najnowsze funkcje i protokoły komunikacyjne. W praktyce, korzystając z VAS/ODIS, masz pewność, że wszystkie procedury wykonujesz zgodnie z najnowszą dokumentacją Audi i nie narazisz się na utratę gwarancji czy niepoprawne kodowanie. Warto też pamiętać, że cała infrastruktura diagnostyczna jest regularnie aktualizowana przez producenta, więc nowoczesne modele są obsługiwane niemal od razu po premierze. To już taki standard branżowy, że każda większa marka samochodowa ma swój dedykowany system i w przypadku Audi jest to właśnie VAS/ODIS.

Pytanie 17

Na desce rozdzielczej pojawiła się informacja o awarii systemu poduszek powietrznych. Jakim urządzeniem przeprowadza się diagnostykę tego systemu?

A. Oscyloskopem elektronicznym

B. Multimetrem uniwersalnym

C. Amperomierzem cęgowym

D. Testerem diagnostycznym systemu OBD

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Tester diagnostyczny systemu OBD (On-Board Diagnostics) jest narzędziem, które pozwala na interakcję z systemami elektronicznymi pojazdu, w tym z układem poduszek powietrznych. Umożliwia odczyt i kasowanie kodów błędów, co jest kluczowe w diagnozowaniu usterek. W przypadku problemów z poduszkami powietrznymi, tester OBD dostarcza szczegółowych informacji o stanie układów, wykrywając nieprawidłowości, takie jak uszkodzenia czujników czy problemy z połączeniami elektrycznymi. Stosowanie testera OBD jest zgodne z najlepszymi praktykami diagnostycznymi, co zapewnia efektywność i dokładność w identyfikacji problemów. Warto podkreślić, że umiejętność korzystania z tego narzędzia jest niezbędna dla specjalistów zajmujących się naprawą samochodów, pozwalając na szybkie i precyzyjne działania w sytuacjach awaryjnych.

Pytanie 18

Bezpiecznik o jakiej wartości prądowej należy zastosować w pojeździe z instalacją 12 V do zabezpieczenia dodatkowo zamontowanego układu o mocy 180 W?

A. 10 A

B. 5 A

C. 7,5 A

D. 20 A

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybrałeś opcję 20 A i to jest jak najbardziej uzasadniona decyzja techniczna. Przy doborze bezpiecznika do układu elektrycznego zawsze opieramy się na wzorze I = P/U, czyli dzielimy moc przez napięcie. W tym przypadku dla odbiornika o mocy 180 W i napięciu 12 V wychodzi prąd około 15 A (dokładnie 15 A). Jednak w praktyce przyjmuje się, że bezpiecznik powinien mieć zapas – nie dobieramy go na styk, tylko wybieramy wartość nieco wyższą, żeby uniknąć przypadkowego przepalania się przy chwilowych przeciążeniach, które są zupełnie normalne w instalacjach samochodowych (np. rozruch, skoki napięcia). Z mojego doświadczenia i na podstawie zaleceń producentów samochodów najbezpieczniej dobrać bezpiecznik o 25-30% wyższej wartości niż wyliczony prąd znamionowy odbiornika. Dlatego 20 A to rozsądny wybór – poniżej tej wartości bezpiecznik mógłby się przepalać przy byle jakim przeciążeniu. No i oczywiście zawsze lepiej zabezpieczyć układ trochę mocniej, ale jednocześnie nie za mocno, bo wtedy traci on sens. Warto pamiętać też o jakości samych bezpieczników – te tanie potrafią przepalać się niezgodnie z opisem. Tak czy inaczej, Twój wybór jest zgodny z tym, co podają normy i praktyka warsztatowa.

Pytanie 19

Które części i materiały eksploatacyjne są niezbędne do wykonania usługi naprawy po wykonanym przeglądzie instalacji elektrycznej samochodu z silnikiem R4 1.6 16V 132 KM?

L.p.	Przegląd instalacji elektrycznej	Wynik przeglądu
1	Stan akumulatora	U ¹⁾
2	Poduszki powietrzne	D
3	Włączniki, wskaźniki, wyświetlacze	D
4	Reflektory	Lewy – D; Prawy – R
5	Ustawienie reflektorów	R
6	Wycieraczki	Lewa – uszkodzone pióro, Prawa – D ²⁾
7	Spryskiwacze	D/U
8	Oświetlenie wnętrza	D
9	Świece zapłonowe	Jedna zużyta ³⁾
10	Oświetlenie zewnętrzne	D
W – wymienić; U – uzupełnić; D – stan dobry; R – przeprowadzić regulację
¹⁾ - w przypadku akumulatora uzupełnić poziom elektrolitu
²⁾ - w przypadku zużycia jednego pióra zaleca się wymianę kompletu piór
³⁾ - w przypadku zużycia zaleca się wymianę kompletu świec

A. Akumulator, reflektor prawy, pióra wycieraczek, jedna świeca zapłonowa.

B. Pióra wycieraczek, cztery świece zapłonowe, płyn do spryskiwaczy, woda destylowana.

C. Prawy reflektor, cztery świece zapłonowe, woda destylowana, płyn do spryskiwaczy.

D. Prawy reflektor, lewe pióro wycieraczki, jedna świeca zapłonowa, woda destylowana.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybrana odpowiedź jest poprawna, ponieważ zawiera wszystkie niezbędne elementy do przeprowadzenia usługi naprawy po przeglądzie instalacji elektrycznej. Wymiana piór wycieraczek jest kluczowa, zwłaszcza gdy jedno z nich jest uszkodzone, co zapewnia bezpieczeństwo i widoczność podczas jazdy. Wymiana świec zapłonowych w komplecie jest zalecana, ponieważ zużycie jednej z nich może wpływać na pracę całego silnika. Należy również pamiętać o uzupełnieniu płynu do spryskiwaczy, co jest istotne dla zapewnienia prawidłowej pracy układu czyszczącego szyb. Uzupełnienie wody destylowanej w akumulatorze, jeśli jest to akumulator obsługowy, także ma kluczowe znaczenie dla jego prawidłowego działania. Wszystkie te elementy są zgodne z dobrą praktyką serwisową oraz zaleceniami producentów pojazdów, co ma na celu zapewnienie ich długowieczności oraz bezpieczeństwa eksploatacji.

Pytanie 20

Jaką część samochodu z automatyczną skrzynią biegów należy wskazać, aby zapewnić płynny start?

A. Sprzęgło blokujące

B. Układ różnicowy

C. Przekładnie planetarne

D. Przekładnia hydrokinetyczna

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Przekładnia hydrokinetyczna jest kluczowym elementem automatycznej skrzyni biegów, który umożliwia płynne ruszenie pojazdu. Działa na zasadzie wykorzystania cieczy, która przenosi moment obrotowy z silnika na układ napędowy. Dzięki temu, w momencie ruszenia, nie dochodzi do szarpania, a samochód płynnie zaczyna przyspieszać. Przekładnia hydrokinetyczna jest również odpowiedzialna za zwiększenie momentu obrotowego przy niskich prędkościach, co jest istotne dla uzyskania lepszej dynamiki w ruchu. W praktyce, zastosowanie tej technologii w nowoczesnych samochodach pozwala na zwiększenie komfortu jazdy, a także poprawia efektywność energetyczną. Przekładnie hydrokinetyczne są zgodne z najlepszymi praktykami branżowymi, co sprawia, że są szeroko stosowane w nowoczesnych pojazdach osobowych oraz ciężarowych.

Pytanie 21

Po aktywowaniu świateł do jazdy dziennej żadna z żarówek H10 nie świeci. Zauważono, że przekaźnik świateł do jazdy dziennej jest włączony, co sugeruje usterkę

A. styków przekaźnika

B. cewki przekaźnika

C. jednej z żarówek

D. przełącznika świateł do jazdy dziennej

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Styk przekaźnika odgrywa kluczową rolę w systemie świateł do jazdy dziennej, ponieważ to on umożliwia przepływ prądu do żarówek H10, gdy przekaźnik jest załączony. W przypadku uszkodzenia styku przekaźnika, mimo że przekaźnik jest aktywowany, energia elektryczna nie dociera do żarówek, co skutkuje ich brakiem świecenia. W praktyce, aby zdiagnozować taki problem, warto przeprowadzić pomiar napięcia na wyjściu przekaźnika. W przypadku braku napięcia, styk przekaźnika jest podejrzewany o uszkodzenie. Zgodnie z najlepszymi praktykami w branży, regularne kontrole i testy komponentów elektrycznych pojazdu są zalecane, aby uniknąć takich usterek. Warto także zapoznać się z dokumentacją techniczną pojazdu, aby zrozumieć, jak styk przekaźnika współdziała z innymi elementami w układzie oświetleniowym.

Pytanie 22

Na schemacie przedstawiono

A. ogniwo prądu stałego.

B. podłączenie silnika trójfazowego w gwiazdę.

C. podłączenie silnika trójfazowego w trójkąt.

D. prądnicę prądu stałego.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Podłączenie silnika trójfazowego w gwiazdę jest kluczowym rozwiązaniem w przemyśle, które pozwala na efektywne i stabilne działanie silników. W konfiguracji gwiazdy, wszystkie trzy uzwojenia silnika są połączone w sposób, który umożliwia zmniejszenie napięcia zasilającego, co jest korzystne podczas rozruchu silnika. Dzięki temu, prąd rozruchowy jest znacznie niższy, co ogranicza zużycie energii i minimalizuje ryzyko uszkodzenia silnika. Tego typu podłączenie jest szczególnie przydatne w sytuacjach, gdy silnik musi przejść przez fazę rozruchową, zanim osiągnie pełne obroty. W praktyce, silniki podłączone w gwiazdę są szeroko stosowane w wentylatorach, pompach oraz w systemach transportowych, gdzie stabilność i kontrola prędkości są kluczowe. Zgodnie z normami IEC 60034, połączenie gwiazda jest zalecane dla silników o mocy do 30 kW, co podkreśla jego efektywność oraz bezpieczeństwo operacyjne.

Pytanie 23

Sprawny elektromagnetyczny zawór wysokociśnieniowy pompowtryskiwacza o oporności 0,5 Ω, w systemie 12 V, przy pomiarze prądu powinien pokazać

A. 36 A

B. 24 A

C. 12 A

D. 6 A

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Aby obliczyć natężenie prądu w obwodzie z zaworem elektromagnetycznym, możemy zastosować prawo Ohma, które mówi, że natężenie prądu (I) w obwodzie jest równe napięciu (U) podzielonemu przez opór (R). W tym przypadku mamy napięcie 12 V i rezystancję 0,5 Ω. Zastosowanie wzoru I = U / R daje I = 12 V / 0,5 Ω = 24 A. Takie obliczenia są kluczowe w inżynierii, szczególnie w branży motoryzacyjnej, gdzie zawory elektromagnetyczne są powszechnie wykorzystywane do precyzyjnego zarządzania przepływem paliwa w silnikach spalinowych. W praktyce, znajomość tych zasad pozwala na odpowiednie dobieranie komponentów w instalacjach elektrycznych oraz zapewnienie ich prawidłowego działania. Ponadto, zgodnie z normami branżowymi, należy zawsze monitorować parametry elektryczne, aby uniknąć uszkodzeń podzespołów spowodowanych nadmiernym prądem.

Pytanie 24

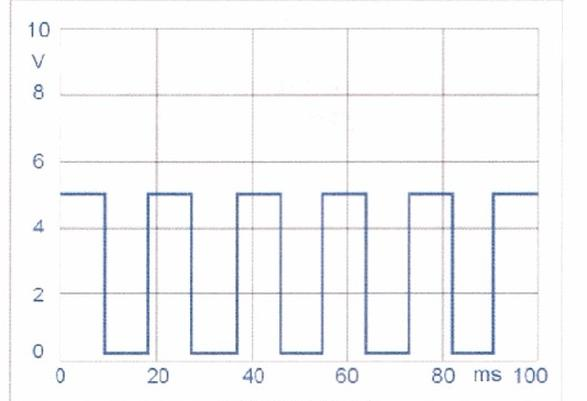

Oscylogram otrzymany w trakcie wykonywania diagnostyki układu sterowania potwierdza, że

A. wartość średnia napięcia badanego sygnału równa jest około 5V.

B. okres badanego sygnału sterującego równy jest około 100 ms.

C. współczynnik wypełnienia badanego sygnału wynosi około 10/100 x 100%

D. częstotliwość badanego sygnału wynosi około 50 Hz.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Częstotliwość sygnału jest kluczowym parametrem w diagnostyce układów sterowania, ponieważ pozwala na określenie, jak często sygnał jest generowany. W przypadku omawianego oscylogramu, obliczenie częstotliwości na podstawie okresu sygnału pozwala na uzyskanie precyzyjnych danych, które mogą być wykorzystane do analizy działania systemu. Mając na uwadze, że jeden pełny okres wynosi 20 ms, zastosowanie wzoru f = 1/T pozwala obliczyć częstotliwość na poziomie 50 Hz. Wiedza o częstotliwości jest niezbędna w wielu zastosowaniach, takich jak kontrola silników, systemy automatyki oraz w telekomunikacji. Na przykład, w systemach napędowych, częstotliwość sygnału sterującego ma bezpośredni wpływ na prędkość obrotową silnika, co jest fundamentalne dla efektywności energetycznej i precyzyjnego sterowania. Dobrą praktyką w diagnostyce jest regularne monitorowanie tych parametrów, aby zidentyfikować ewentualne nieprawidłowości w funkcjonowaniu układu.

Pytanie 25

Podejmując się zlecenia serwisowego, należy zanotować

A. zakres prac objętych zleceniem

B. elementy do wymiany

C. koszty związane z serwisem

D. informacje o właścicielu

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zakres zleconych prac jest kluczowym elementem wypełniania zlecenia serwisowego, ponieważ precyzyjnie określa, co zostało ustalone między serwisem a klientem. Dobrze sformułowany zakres prac pozwala na uniknięcie nieporozumień oraz niepotrzebnych kosztów, co jest zgodne z zasadami zarządzania projektami i obsługi klienta. Na przykład, jeśli klient zleca przegląd techniczny, a zakres prac obejmuje wymianę oleju, sprawdzenie hamulców i kontrolę opon, to wszystkie te informacje powinny być jasno zapisane. Dokumentując szczegółowy zakres prac, serwis zapewnia, że wszystkie strony mają jasność co do tego, co zostało zlecone, co jest zgodne z najlepszymi praktykami branżowymi. Dodatkowo, dobrze opisany zakres zlecenia stanowi podstawę do późniejszego rozliczenia oraz analizy efektywności świadczonych usług.

Pytanie 26

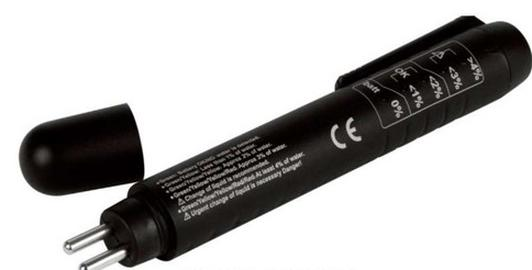

Testerem przedstawionym na rysunku wykonuje się pomiar

A. temperatury zamarzania cieczy w układzie chłodzenia.

B. stanu naładowania akumulatora.

C. temperatury wrzenia cieczy w układzie chłodzenia.

D. zawartości wody w płynie hamulcowym.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Tester przedstawiony na rysunku jest specjalistycznym narzędziem wykorzystywanym do pomiaru zawartości wody w płynie hamulcowym, co jest kluczowe dla bezpieczeństwa pojazdów. W miarę upływu czasu płyn hamulcowy ma tendencję do absorbowania wilgoci z otoczenia, co prowadzi do obniżenia jego punktu wrzenia oraz pogorszenia efektywności układu hamulcowego. Pomiar ten jest niezbędny w kontekście utrzymania odpowiednich standardów bezpieczeństwa, ponieważ nadmierna ilość wody w płynie hamulcowym może prowadzić do zjawiska kawitacji, co z kolei może skutkować utratą hamulców w krytycznych momentach. Regularne kontrole płynu hamulcowego, w tym pomiar zawartości wody, są zgodne z praktykami serwisowymi zalecanymi przez producentów pojazdów. Używanie testera do analizy płynu hamulcowego w warsztatach jest również zalecane przez wiele organizacji zajmujących się bezpieczeństwem drogowym, co podkreśla znaczenie jego zastosowania w codziennym serwisie samochodowym.

Pytanie 27

Wykonując pomiar napięcia w punkcie "A" względem masy w sprawnym technicznie układzie sterowania, woltomierz wskazuje wartość napięcia 12,0 V, co potwierdza, że

A. przez cewkę przekaźnika płynie prąd sterowania.

B. tranzystor T2 jest w stanie zatkania.

C. dioda D1 jest w stanie przewodzenia.

D. tranzystor Tl jest uszkodzony.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wynik pomiaru napięcia w punkcie "A" wynoszący 12,0 V oznacza, że napięcie zasilania jest obecne w tym punkcie, co jest kluczowe dla prawidłowego działania układu. W sytuacji, gdy tranzystor T2 jest w stanie nasycenia, umożliwia on przepływ prądu przez cewkę przekaźnika K1. To z kolei prowadzi do załączenia przekaźnika, co jest istotnym elementem w automatyzacji procesów. W praktyce, pomiar napięcia z woltomierza jest podstawowym sposobem diagnostyki w układach elektronicznych, pozwalającym na szybką ocenę stanu komponentów. W przypadku, gdyby napięcie w punkcie "A" było inne, mogłoby to sugerować problemy z tranzystorem T2, co wymagałoby dalszej analizy. W kontekście standardów branżowych, takie pomiary są kluczowe w utrzymaniu efektywności i niezawodności systemów automatyki. Dlatego umiejętność interpretacji wyników pomiarów jest fundamentalna dla techników i inżynierów w dziedzinie elektroniki.

Pytanie 28

Na jaką odległość za zatrzymanym na autostradzie pojazdem powinien być ustawiony trójkąt ostrzegawczy?

A. 50 m

B. 100 m

C. 200 m

D. 300 m

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 100 m jest prawidłowa, ponieważ zgodnie z przepisami ruchu drogowego oraz zaleceniami dotyczącymi bezpieczeństwa, trójkąt ostrzegawczy powinien być ustawiony w odległości 100 metrów za unieruchomionym pojazdem na autostradzie. Ta odległość pozwala innym uczestnikom ruchu na odpowiednie przygotowanie się do zmiany sytuacji na drodze i zwiększa szansę na uniknięcie kolizji. W praktyce, ustawienie trójkąta w tej odległości daje kierowcom czas na reakcję, a także zapewnia widoczność ostrzeżenia w trudnych warunkach, takich jak noc czy mgła. Dodatkowo, na autostradach, gdzie prędkości pojazdów są znacznie wyższe niż w terenie zabudowanym, odpowiednie oznakowanie jest kluczowe dla bezpieczeństwa. Warto również zaznaczyć, że zgodnie z Kodeksem drogowym, nieprzestrzeganie tych zasad może skutkować mandatem. Zatem znajomość przepisów i ich praktyczne zastosowanie jest niezbędne dla każdego kierowcy.

Pytanie 29

Jakie urządzenie wykorzystuje się do pomiaru oraz analizy przebiegów sygnałów elektrycznych i umożliwia ich wyświetlanie na monitorze?

A. multimetr uniwersalny

B. miernik cęgowy

C. próbnik napięcia

D. oscyloskop

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Oscyloskop jest zaawansowanym narzędziem pomiarowym, które umożliwia wizualizację przebiegów sygnałów elektrycznych w czasie rzeczywistym. Dzięki swojej konstrukcji, oscyloskop potrafi wyświetlać na ekranie zmiany napięcia w funkcji czasu, co jest kluczowe podczas analizy sygnałów okresowych, impulsowych oraz złożonych. Przykładowo, w inżynierii elektronicznej oscyloskopy są używane do badania sygnałów w obwodach, co pozwala na dokładne wykrywanie usterek czy analizowanie charakterystyk sygnałów audio. Standardy ISO oraz normy IEC 61010 dotyczące bezpieczeństwa sprzętu pomiarowego podkreślają, jak istotne jest korzystanie z odpowiednich narzędzi do analizy, co czyni oscyloskopem nieocenionym urządzeniem w laboratoriach i na stanowiskach naprawczych. Dodatkowo, oscyloskopy cyfrowe oferują funkcje takie jak automatyczne pomiary, co przyspiesza proces diagnostyki i pozwala na dokładniejsze analizy.

Pytanie 30

Odczytany podczas pomiaru statyczny kąt wyprzedzenia zapłonu w samochodzie Polonez 1500 wynosi 7°. Wynik ten jest

Wartość statycznego kąta wyprzedzenia zapłonu	Marka pojazdu
5°-10°	Polonez 1500
10°-15°	Polonez 1600
15°-20°	Łada 1500
10°-20°	FSO 1500

A. nieprawidłowy, ponieważ powinien zawierać się w granicach od 10° do 20°.

B. prawidłowy, ponieważ zawiera się w granicach od 5° do 10°.

C. prawidłowy, ponieważ zawiera się w granicach od 10° do 15°.

D. nieprawidłowy, ponieważ powinien zawierać się w granicach od 15° do 20°.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź jest prawidłowa, ponieważ odczytany kąt wyprzedzenia zapłonu wynoszący 7° mieści się w zalecanym zakresie od 5° do 10° dla samochodu Polonez 1500. Wyprzedzenie zapłonu jest kluczowym parametrem w procesie zapłonu silnika i ma bezpośredni wpływ na osiągi oraz ekonomikę pracy silnika. Utrzymanie prawidłowego kąta wyprzedzenia pozwala na optymalne spalanie mieszanki paliwowo-powietrznej, co z kolei przekłada się na zwiększenie mocy silnika oraz zmniejszenie emisji spalin. W praktyce, niewłaściwe ustawienie kąta wyprzedzenia może prowadzić do problemów, takich jak stuki w silniku, nadmierne zużycie paliwa czy nawet uszkodzenia mechaniczne. Dlatego ważne jest, aby regularnie kontrolować i, jeśli to konieczne, korygować ten parametr zgodnie z zaleceniami producenta. W zaawansowanych systemach diagnostycznych możliwe jest również monitorowanie dynamicznych zmian kąta wyprzedzenia, co pozwala na precyzyjniejsze dostosowanie ustawień silnika do warunków eksploatacyjnych.

Pytanie 31

Który element układu elektronicznego pojazdu samochodowego należy bezwzględnie wymienić w przypadku jego zadziałania?

A. Sterownik ESP.

B. Zapalnik lamp wyładowczych.

C. Aktywującą poduszek gazowych.

D. Modulator ABS.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zdecydowanie najważniejszym elementem wymagającym bezwzględnej wymiany po zadziałaniu jest aktywator (zapalnik) poduszek powietrznych. Ten element po uruchomieniu jest już jednorazowego użytku – nie można go naprawiać ani ponownie wykorzystać, bo jego zadaniem jest natychmiastowe odpalanie poduszki w razie kolizji, a potem traci on swoje właściwości. Moim zdaniem producenci nie bez powodu stosują tu takie rozwiązanie, bo chodzi o bezpieczeństwo – nie ryzykujemy, że poduszka zadziała drugi raz nieprawidłowo. Praktyka serwisowa i wytyczne większości producentów samochodów mówią wprost: po wystrzale poduszki zawsze trzeba wymienić nie tylko samą poduszkę, ale i aktywator. Używanie ponownie takiego elementu byłoby po prostu niebezpieczne i niezgodne z zasadami BHP. Przykładowo, nawet jeśli wymienimy tylko poszycie poduszki, a zostawimy stary zapalnik, może nie zadziałać prawidłowo w kolejnym zdarzeniu. Branżowe normy, jak chociażby wytyczne ECE-R94 czy obowiązujące procedury ASO, kładą tutaj nacisk na pełną wymianę po aktywacji. W praktyce mechanicy spotykają się z tym na co dzień – klient po stłuczce musi liczyć się z wymianą całego modułu, a nie tylko elementu wystrzelonego. Takie podejście gwarantuje najwyższy poziom bezpieczeństwa, bo nie ma tu miejsca na półśrodki.

Pytanie 32

Aby zweryfikować, czy proporcje mieszanki powietrza i paliwa w gaźniku są odpowiednio ustawione, należy zastosować

A. tester diagnostyczny

B. lampa stroboskopowa

C. analizator spalin

D. szczelinomierz

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Analizator spalin to coś jak niezbędny pomocnik do sprawdzania, co tak naprawdę dzieje się w silniku. Mierzy różne gazy, takie jak tlenek węgla, tlen czy węglowodory, a to wszystko pomaga zrozumieć, czy mieszanka paliwa i powietrza jest w porządku. Czasem można mieć wrażenie, że to drobiazg, ale to ważne, bo dzięki tym pomiarom możemy stwierdzić, czy mamy do czynienia z bogatą czy ubogą mieszanką. W praktyce, używa się tego narzędzia, gdy trzeba szybko sprawdzić, czy gaźnik działa dobrze. W branży motoryzacyjnej to wręcz standard, bo nie tylko pomagają spełniać normy ekologiczne, ale również sprawiają, że silniki mogą działać lepiej.

Pytanie 33

Usuwając awarię w panelu sterowania układem komfortu w pojeździe samochodowym w celu sprawdzenia działania naprawionego modułu, uszkodzony rezystor typu SMD o wartości opisanej na schemacie ideowym jako 4R7 / ±10% można na czas rozruchu zastąpić dwoma rezystorami o wartości

A. 10 kΩ / ±5% połączonymi równolegle.

B. 2,4 Ω / ±5% połączonymi równolegle.

C. 2,4 kΩ / ±5% połączonymi szeregowo.

D. 10 Ω / ±5% połączonymi równolegle.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
To jest właśnie dobre podejście do takiej usterki! Rezystor 4R7 oznacza wartość 4,7 Ω (litera „R” w zapisie zastępuje przecinek — taka konwencja w oznaczeniach SMD). Potrzebujemy więc na chwilę zastąpić uszkodzony element czymś o bardzo zbliżonej wartości rezystancji, zachowując przy tym akceptowalną tolerancję. Jeśli połączymy dwa rezystory 10 Ω w układzie równoległym, obliczamy ich rezystancję zastępczą ze wzoru: 1/Rz = 1/R1 + 1/R2. Wychodzi dokładnie 5 Ω, czyli tylko 0,3 Ω więcej niż wymagane 4,7 Ω – to zaledwie ok. 6% odchyłki, a przecież sam oryginalny rezystor miał tolerancję ±10%. W praktyce takie rozwiązanie w zupełności wystarczy do krótkotrwałego testu działania naprawionego modułu – zwłaszcza, że rezystory ±5% mają nieco lepszą dokładność niż uszkodzony oryginał. Tego typu praktyczne kombinacje są bardzo popularne w serwisie elektroniki samochodowej, bo nie zawsze mamy idealny zamiennik pod ręką. Moim zdaniem to też dobry przykład na to, że znajomość podstawowych praw elektroniki i umiejętność szybkiego liczenia oporów w połączeniach szeregowych i równoległych jest po prostu niezbędna w warsztacie. Zwróć uwagę też, że połączenia równoległe pozwalają czasem lepiej rozproszyć moc tracona na opornikach, co w warunkach testowych nie jest bez znaczenia. Taki patent często ratuje sytuację, gdy trzeba na szybko sprawdzić, czy cały układ działa poprawnie po naprawie.

Pytanie 34

Na rysunku jest przedstawiony sposób regulacji

A. kąta pochylenia sworznia zwrotnicy.

B. kąta pochylenia koła.

C. zbieżności kół tylnych.

D. zbieżności kół przednich.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to zbieżność kół przednich, jak widać na rysunku. Główna rzecz, na którą trzeba zwrócić uwagę przy regulacji zbieżności to to, jak koła są ustawione względem osi pojazdu. Kiedy mechanik zmienia końcówki drążków kierowniczych, to zmienia też kąt, pod jakim koła stykają się z drogą. Prawidłowa zbieżność ma ogromne znaczenie, bo źle ustawione koła mogą szybko zjeść opony i pogorszyć prowadzenie auta. W praktyce to producenci pojazdów określają standardy regulacji, a mechanicy muszą korzystać z odpowiednich narzędzi, jak na przykład wskaźniki zbieżności, żeby wszystko było dobrze ustawione. Regularne sprawdzanie zbieżności kół jest bardzo wskazane, zwłaszcza po wymianie opon albo naprawach zawieszenia, bo to są najlepsze praktyki w branży.

Pytanie 35

Do pomiaru prądu o wartości powyżej 20 A należy zastosować

A. mostek Thompsona.

B. mostek Wheatstone’a.

C. elektroniczny miernik cęgowy.

D. multimetr cyfrowy DT 830 lub podobny.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Elektroniczny miernik cęgowy to zdecydowanie najlepsze i najbezpieczniejsze narzędzie do pomiaru prądów o dużej wartości, takich jak ponad 20 A. Działa on na zasadzie bezstykowego pomiaru prądu, dzięki wykorzystaniu efektu indukcji magnetycznej. To oznacza, że żeby zmierzyć prąd płynący w przewodzie, nie trzeba rozcinać obwodu ani podłączać urządzenia szeregowo – wystarczy objąć przewód cęgami miernika. Praktyka pokazuje, że w instalacjach przemysłowych, serwisie dużych urządzeń czy choćby przy kontroli pracy rozdzielni, gdzie natężenie prądu często przekracza te 20 A, praktycznie tylko cęgi są w stanie wykonać taki pomiar bezpiecznie i wygodnie. Co więcej, większość multimetrów ma ograniczenie do 10–20 A i korzystanie z nich powyżej tej wartości grozi uszkodzeniem urządzenia lub wręcz niebezpieczeństwem dla użytkownika. W normach branżowych (np. PN-EN 61010) podkreśla się konieczność stosowania sprzętu przeznaczonego do konkretnych zakresów i typu pomiaru – tutaj cęgi są standardem. Moim zdaniem ich największą zaletą jest możliwość pracy pod napięciem, bez konieczności wyłączania urządzenia, co w wielu przypadkach skraca czas diagnostyki. Warto pamiętać, że dobre mierniki cęgowe mają też funkcje pomiaru prądów przemiennych i stałych, czasem nawet innych wielkości (jak napięcie czy temperatura), więc to uniwersalne narzędzie w pracy elektryka.

Pytanie 36

Aby ocenić poprawność pracy sondy lambda, należy się posłużyć

A. pirometrem.

B. anemometrem.

C. skanerem OBD.

D. decybelomierzem.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Skaner OBD to podstawowe narzędzie w pracy każdego mechanika, który chce rzetelnie ocenić stan sondy lambda. Dlaczego? Bo właśnie przez złącze OBD możesz odczytać rzeczywiste parametry pracy tej sondy oraz ewentualne błędy zapisane w sterowniku silnika. Takie rozwiązanie daje konkretne dane, jak napięcie sondy, częstotliwość zmian sygnału czy czas reakcji – wszystko, co jest potrzebne, by rzetelnie stwierdzić, czy sonda działa prawidłowo, czy już się kończy jej żywot. Z mojego doświadczenia wynika, że korzystanie ze skanera OBD to po prostu oszczędność czasu i pewność diagnostyki – nie bawisz się w zgadywanie, tylko masz wszystko czarno na białym. Branżowe standardy, szczególnie w nowych samochodach, wręcz wymagają korzystania z OBD2, bo ręczne metody sprawdzania zupełnie się nie sprawdzają w nowoczesnych układach. Dodatkowo, skaner pozwala nie tylko sprawdzić samą sondę lambda, ale i cały układ kontroli emisji spalin, więc masz szerszy obraz sytuacji. Pamiętaj, że prawidłowa praca sondy lambda przekłada się bezpośrednio na spalanie, emisję i żywotność katalizatora – to nie są żarty, to są realne pieniądze i ekologia. Warto więc wiedzieć, jak to się robi profesjonalnie i nie szukać półśrodków.

Pytanie 37

Podczas analizy czujnika indukcyjnego na oscyloskopie zauważono przerywany kształt sinusoidalny. Odpowiedni wykres funkcjonującego czujnika powinien być

A. stały

B. sinusoidalny z przerwami

C. paraboliczny

D. sinusoidalny ciągły

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Czujnik indukcyjny, który działa poprawnie, generuje sygnał sinusoidalny ciągły, co jest wynikiem jego działania w stabilnym polu elektromagnetycznym. Wykres sinusoidalny oznacza, że czujnik jest w stanie wykrywać zmiany w polu magnetycznym bez zakłóceń, co jest kluczowe dla wielu zastosowań przemysłowych, takich jak automatyka czy robotyka. Przykładem zastosowania czujników indukcyjnych z sinusoidalnym sygnałem są aplikacje w liniach montażowych, gdzie precyzyjne wykrywanie pozycji komponentów jest niezbędne do zapewnienia efektywności produkcji. Stosowanie czujników zgodnie z zasadami dobrych praktyk w zakresie instalacji i konserwacji pozwala na osiągnięcie optymalnych wyników oraz długowieczności urządzeń.

Pytanie 38

Korzystając z zamieszczonego cennika, oblicz całkowity koszt wymiany uszkodzonegoukładu sterownikazamka centralnego z kompletem pilotów w czterodrzwiowej limuzynie oraz prawej tylnej lampy zespolonej.

Cennik
L.p.	Wartość jednostkowa części (podzespołu)	Cena [PLN]
1	Lewy reflektor	110,00
2	Prawy reflektor	120,00
3	Siłownik do zamka centralnego (przednie drzwi)	40,00
4	Siłownik do zamka centralnego (tylne drzwi)	30,00
5	Tylna lampa zespolona (lewa lub prawa)	90,00
6	Zamek centralny z kompletem pilotów	130,00
L.p.	Czas wykonania usługi (roboczogodzina) ¹⁾	Roboczogodzina [rbg]
1	Wymiana reflektora ²⁾	1,20
2	Wymiana tylnej lampy zespolonej ³⁾	0,50
3	Wymiana zamka centralnego z regulacją	1,50
4	Wymiana siłownika zamka centralnego ⁴⁾	1,00
5	Ustawianie i regulacja świateł	0,30
¹⁾ Koszt 1 roboczogodziny wynosi 120,00 PLN ²⁾ Ten sam czas usługi dla wymiany lewego lub prawego reflektora ³⁾ Ten sam czas usługi dla wymiany lewej lub prawej tylnej lampy zespolonej ⁴⁾ Ten sam czas usługi dla wymiany siłownika w przednich lub tylnych drzwiach pojazdu

A. 420,00 PLN

B. 730,00 PLN

C. 460,00 PLN

D. 1 080,00 PLN

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 460,00 PLN jest prawidłowa, ponieważ obejmuje zarówno koszty wymiany uszkodzonego układu sterownika zamka centralnego, jak i prawidłowo zafakturowaną wymianę prawej tylnej lampy zespolonej. W przypadku wymiany elementów elektronicznych, takich jak układy sterujące, ważne jest, aby korzystać z oryginalnych części zamiennych, co zapewnia odpowiednią jakość i żywotność. Dobre praktyki w branży motoryzacyjnej wskazują na konieczność stosowania komponentów zgodnych z normami producenta, co minimalizuje ryzyko przyszłych awarii. W tym przypadku koszt wymiany układu sterownika wynosi 300,00 PLN, natomiast wymiana lampy zespolonej to 160,00 PLN. Razem daje to koszt 460,00 PLN. Prawidłowe obliczenia są kluczowe dla zachowania bezpieczeństwa i funkcjonalności pojazdów, dlatego warto zwracać uwagę na szczegóły w cennikach usług.

Pytanie 39

Przedstawiona lampka sygnalizacyjna dotyczy układu

A. ESP

B. TC

C. hamulcowego

D. sterowania silnikiem

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź jest prawidłowa, ponieważ lampka sygnalizacyjna na zdjęciu rzeczywiście odnosi się do systemu ESP (Electronic Stability Program). System ten jest kluczowym elementem nowoczesnych pojazdów, który ma na celu zwiększenie bezpieczeństwa jazdy poprzez stabilizację toru ruchu. Działa on poprzez monitorowanie toru jazdy oraz prędkości obrotowej kół, a w przypadku utraty przyczepności, automatycznie dostosowuje moment obrotowy silnika oraz siłę hamowania na poszczególnych kołach. Przykładowe sytuacje, w których system ESP może być niezwykle pomocny, to nagłe manewry, jazda po śliskiej nawierzchni czy w warunkach ograniczonej widoczności. Zastosowanie systemu ESP stało się standardem w branży motoryzacyjnej, a jego efektywność została potwierdzona w licznych badaniach i testach. Warto również dodać, że poszczególne organizacje, takie jak Euro NCAP, przyznają dodatkowe punkty za obecność tego systemu w pojazdach, co świadczy o jego znaczeniu dla bezpieczeństwa podróżnych.

Pytanie 40

Sprawność pracy czujnika temperatury silnika należy sprawdzić

A. omomierzem.

B. pirometrem.

C. amperomierzem.

D. wakuometrem.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Czujniki temperatury silnika, szczególnie te stosowane do pomiaru temperatury cieczy chłodzącej, to najczęściej termistory – elementy półprzewodnikowe, których rezystancja zmienia się w zależności od temperatury. I właśnie dlatego omomierz, czyli przyrząd do pomiaru oporu elektrycznego, jest podstawowym narzędziem do sprawdzania ich sprawności. W praktyce wygląda to tak, że odłączamy czujnik od instalacji, mierzymy opór w temperaturze otoczenia, a potem np. zanurzamy końcówkę w gorącej wodzie i ponownie sprawdzamy. Jeśli rezystancja zmienia się według danych katalogowych producenta – czujnik jest OK. W serwisach samochodowych i na warsztatach to zupełnie standardowa praktyka. Moim zdaniem warto pamiętać, że pomiar omomierzem jest nie tylko szybki, ale też pozwala wcześnie wykryć uszkodzenie – np. przerwę lub zwarcie w termistorze. Często spotyka się sytuacje, gdzie zły odczyt z czujnika wprowadza komputer sterujący silnikiem w tryb awaryjny. W książkach serwisowych i instrukcjach obsługi (np. Haynes, Autodata) zawsze rekomendowane jest sprawdzenie czujnika właśnie tym sposobem. W ogóle, podstawowa wiedza o multimetrze cyfrowym i jego użyciu w diagnostyce samochodowej to absolutny must-have dla każdego mechanika. To taka banałka, co potrafi uratować sporo czasu i pieniędzy.

Rozpocznij nowy egzamin

Powrót do strony głównej
