Informacje o egzaminie:

Zawód: Technik elektryk
Kwalifikacja: ELE.05 - Eksploatacja maszyn, urządzeń i instalacji elektrycznych
Data rozpoczęcia: 11 czerwca 2026 13:28
Data zakończenia: 11 czerwca 2026 13:35

Egzamin niezdany

Wynik: 6/40 punktów (15,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jakie maksymalne napięcie elektryczne należy wykorzystać do zasilania lampy oświetleniowej zlokalizowanej w łazience w strefie 0?

A. 230 V AC

B. 12 V AC

C. 110 V DC

D. 50 V AC

Zasilanie lampy oświetleniowej w łazience, szczególnie w strefie 0, musi być zgodne z zasadami bezpieczeństwa, które mają na celu minimalizację ryzyka porażenia prądem elektrycznym. Maksymalna wartość napięcia, która jest bezpieczna do zastosowania w tym obszarze, wynosi 12 V AC. Tego rodzaju zasilanie jest skuteczne w eliminacji ryzyka niebezpiecznych sytuacji, jakie mogą wystąpić w wilgotnym środowisku. Przykładem zastosowania 12 V AC może być instalacja oświetlenia LED w kabinie prysznicowej lub nad wanną, gdzie bezpośredni kontakt z wodą stwarza dodatkowe zagrożenie. Zgodnie z normami IEC 60364, stosowanie niskiego napięcia, takiego jak 12 V, w obszarach o podwyższonym ryzyku, jest kluczowe dla zapewnienia bezpieczeństwa użytkowników. Oprócz tego, systemy oświetleniowe zasilane niskim napięciem są często bardziej energooszczędne i umożliwiają zastosowanie rozwiązań z zakresu inteligentnego budownictwa, takich jak zdalne sterowanie oświetleniem.

Pytanie 2

Włączenie grzejnika skutkuje natychmiastowym działaniem zabezpieczenia nadprądowego. Co to oznacza?

A. uszkodzenie w grzałce

B. zwarcie przewodu ochronnego z obudową

C. zwarcie między przewodem fazowym a neutralnym

D. uszkodzenie w przewodzie fazowym

Zadziałanie zabezpieczenia nadprądowego przy załączeniu grzejnika wskazuje na wystąpienie zwarcia w obwodzie. W przypadku zwarcia przewodu fazowego do neutralnego, prąd przepływający przez obwód gwałtownie wzrasta, co przekracza dopuszczalne wartości dla zabezpieczeń nadprądowych, powodując ich natychmiastowe wyłączenie. Tego rodzaju sytuacje mogą wystąpić w przypadku uszkodzenia instalacji elektrycznej, co może skutkować niebezpiecznymi warunkami pracy urządzeń elektrycznych. Przykładem zastosowania tej wiedzy w praktyce jest regularna kontrola stanu instalacji elektrycznych, w tym grzejników, aby zminimalizować ryzyko zwarć. Standardy branżowe, jak PN-IEC 60364, nakładają obowiązek przeprowadzania okresowych przeglądów oraz stosowania odpowiednich zabezpieczeń, co ma na celu zapewnienie bezpieczeństwa użytkowników oraz utrzymanie sprawności systemów elektrycznych.

Pytanie 3

Na podstawie zamieszczonych w tabeli danych łożysk dobierz łożysko do silnika o średnicy wału d = 12 mm i szerokości tarczy łożyskowej B = 12 mm.

Symbol	Wymiary podstawowe
Symbol	d [mm]	D [mm]	B [mm]	r [mm]
6700	10	15	3	0,1
6200	10	30	9	0,6
6001	12	28	8	0,3
6301	12	37	12	1

A. 6001

B. 6700

C. 6200

D. 6301

Odpowiedź 6301 jest poprawna, ponieważ spełnia wszystkie wymagania dotyczące wymiarów łożyska do silnika o średnicy wału 12 mm oraz szerokości tarczy łożyskowej 12 mm. Łożyska 6301 mają średnicę wewnętrzną 12 mm, co jest idealne do mocowania na wale silnika, oraz standardową szerokość 12 mm, która odpowiada wymaganym parametrom. Wybór odpowiedniego łożyska jest kluczowy dla zapewnienia efektywności i trwałości pracy silnika. Stosowanie łożysk o nieodpowiednich wymiarach może prowadzić do ich przedwczesnego zużycia, zwiększonego tarcia oraz potencjalnych awarii. W praktyce, łożyska serii 6300 są powszechnie stosowane w różnych aplikacjach, w tym w silnikach elektrycznych, przekładniach oraz w układach napędowych. Ich wybór powinien opierać się na dokładnej analizie wymagań technicznych, a także na znajomości standardów branżowych, takich jak normy ISO dotyczące łożysk. Wiedza na temat doboru łożysk jest niezbędna dla inżynierów i techników, aby zapewnić optymalną wydajność i niezawodność maszyn.

Pytanie 4

Która z przedstawionych wkładek bezpiecznikowych wymaga przy wymianie zastosowania uchwytu izolacyjnego pokazanego na rysunku?

A. A.

B. D.

C. C.

D. B.

Wkładka bezpiecznikowa oznaczona jako 'D.' jest wkładką typu NH, która ze względu na swoje rozmiary oraz sposób montażu wymaga użycia uchwytu izolacyjnego podczas wymiany. Użycie uchwytu izolacyjnego jest kluczowym elementem praktyk bezpieczeństwa, szczególnie w kontekście zapewnienia ochrony przed porażeniem elektrycznym. Wkładki typu NH są powszechnie stosowane w instalacjach elektrycznych o wyższych wartościach prądowych, co czyni je odpowiednimi do zabezpieczania obwodów w obiektach przemysłowych. Przy wymianie takich wkładek, uchwyt izolacyjny umożliwia użytkownikowi bezpieczne manewrowanie elementami, minimalizując ryzyko kontaktu z elementami pod napięciem. Przykładowo, w sytuacjach awaryjnych, kiedy konieczna jest natychmiastowa wymiana bezpiecznika, stosowanie uchwytu izolacyjnego pozwala na uniknięcie wypadków oraz zapewnia zgodność z normami PN-EN 60947, które regulują zasady bezpieczeństwa w instalacjach elektrycznych. Warto zaznaczyć, że ignorowanie tego środka ostrożności może prowadzić do poważnych wypadków, dlatego zrozumienie tego zagadnienia jest kluczowe dla każdego specjalisty w dziedzinie elektrotechniki.

Pytanie 5

W tabeli zamieszczono wyniki okresowych pomiarów impedancji pętli zwarcia instalacji elektrycznej budynku mieszkalnego wykonanej w układzie TN-S. Jaka jest najbardziej prawdopodobna przyczyna zwiększonej wartości Z_s w sypialni?

Pomiar impedancji pętli zwarcia obwodów gniazd jednofazowych zabezpieczonych wyłącznikami nadprądowymi B16
Pomieszczenie:	Salon	Sypialnia	Kuchnia	Przedpokój	Łazienka
Wartość Z_S:	2,32 Ω	6,84 Ω	1,72 Ω	1,39 Ω	2,55 Ω

A. Brak ciągłości przewodu ochronnego w mierzonym obwodzie.

B. Brak ciągłości przewodu neutralnego w mierzonym obwodzie.

C. Poluzowany przewód liniowy zasilający gniazda w mierzonym obwodzie.

D. Niewłaściwie dobrany wyłącznik nadprądowy dla mierzonego obwodu.

Udzielona odpowiedź dotycząca braku ciągłości przewodu ochronnego w mierzonym obwodzie, choć może wydawać się zrozumiała, jest nieprawidłowa. Brak ciągłości przewodu ochronnego może prowadzić do poważnych zagrożeń związanych z bezpieczeństwem, jak na przykład porażenie prądem, ale nie wpływa bezpośrednio na wartość impedancji pętli zwarcia w taki sposób, jak poluzowany przewód zasilający. W przypadku braku ciągłości przewodu ochronnego, system może nie być w stanie skutecznie uziemić, co może zagrażać bezpieczeństwu użytkowników, jednak wartość Zs pozostanie na poziomie, który nie odzwierciedli rzeczywistego problemu w instalacji. Podobnie, brak ciągłości przewodu neutralnego, choć może wpływać na stabilność pracy urządzeń elektrycznych, nie przyczyni się do zwiększenia Zs w mierzonym obwodzie. Niewłaściwie dobrany wyłącznik nadprądowy, choć może prowadzić do nieefektywnego zabezpieczenia obwodu, również nie jest bezpośrednią przyczyną podwyższonej impedancji pętli zwarcia. To typowy błąd myślowy, który polega na pomyleniu konsekwencji z przyczynami; istotne jest, aby rozumieć, że zjawiska elektryczne są złożone i wymagają szczegółowej analizy poszczególnych elementów instalacji, aby skutecznie diagnozować problemy.

Pytanie 6

Jakiego składnika nie powinien mieć kabel zasilający do głównej rozdzielnicy w strefie przemysłowej, która jest klasyfikowana jako niebezpieczna pod względem pożaru?

A. Zewnętrznego splotu włóknistego.

B. Pokrywy polietylenowej.

C. Obudowy stalowej.

D. Żył z aluminium.

Pomieszczenia przemysłowe o podwyższonym ryzyku pożarowym wymagają zastosowania odpowiednich materiałów w konstrukcji kabli zasilających. Pancerz stalowy stanowi skuteczną barierę przed mechanicznymi uszkodzeniami, co jest szczególnie istotne w środowiskach, gdzie mogą występować różne czynniki ryzyka. Powłoka polietylenowa natomiast zapewnia nie tylko izolację, ale również odporność na działanie wysokich temperatur. W świetle obowiązujących norm, takie jak PN-EN 50575, istotne jest, aby używane materiały charakteryzowały się niskim poziomem wydzielania dymu oraz niską toksycznością, co ma kluczowe znaczenie w przypadku pożaru. Wybór żył aluminiowych może wydawać się atrakcyjny ze względu na ich niższą wagę i koszt, jednak w kontekście bezpieczeństwa i przewodnictwa elektrycznego, stalowe żyły są preferowane, zwłaszcza w trudnych warunkach eksploatacyjnych. Zastosowanie zewnętrznego oplotu włóknistego w kablach zasilających w takich miejscach jest nieodpowiednie, ponieważ nie spełnia wymogów odporności na ogień. Oploty te nie tylko mogą ulegać uszkodzeniu w wysokich temperaturach, ale również przyczyniać się do szybszego rozprzestrzeniania się ognia. Podejmując decyzję o wyborze odpowiednich materiałów w konstrukcji kabli, kluczowe jest zrozumienie ich właściwości oraz dostosowanie ich do specyfiki środowiska pracy.

Pytanie 7

Jakie urządzenie służy do pomiaru obrotów wału silnika?

A. Prądnica tachometryczna

B. Induktor

C. Przekładnik napięciowy

D. Anemometr

Anemometr to urządzenie przeznaczone do pomiaru prędkości przepływu powietrza, a nie prędkości obrotowej wału silnika. Posiada różne rodzaje, jak anemometry cieplne, które mierzą prędkość powietrza za pomocą pomiaru różnicy temperatury, lub anemometry mechaniczne, które wykorzystują wirujące łopatki do oceny prędkości. Zatem, jego zastosowanie jest całkowicie odmienne od pomiarów silnikowych. Przekładnik napięciowy natomiast jest urządzeniem stosowanym do pomiaru i obliczania napięcia w obwodach elektrycznych, a nie do określania prędkości obrotowej. Działa na zasadzie przekształcania wyższego napięcia na niższe, co ułatwia jego pomiary i analizę na poziomie bezpiecznym dla użytkowników, jednak nie ma zastosowania w kontekście pomiarów prędkości obrotowej. Z kolei induktor, jako komponent obwodu elektrycznego, magazynuje energię w polu magnetycznym i również nie jest przeznaczony do pomiaru prędkości obrotowej. Typowe błędy myślowe prowadzące do wyboru tych odpowiedzi obejmują mylenie pojęć związanych z różnymi rodzajami pomiarów oraz niewłaściwe przyporządkowanie funkcji urządzeń do ich rzeczywistych zastosowań. Kluczowe jest zrozumienie, że pomiar prędkości obrotowej wymaga specjalistycznych instrumentów, takich jak prądnica tachometryczna, które są projektowane z myślą o precyzyjnym i wiarygodnym monitorowaniu parametrów silników.

Pytanie 8

Zidentyfikuj uszkodzenie jednofazowego transformatora redukującego napięcie, jeśli jego znamionowa przekładnia napięciowa wynosi 5, a zmierzone w trybie jałowym napięcia na uzwojeniu pierwotnym i wtórnym wyniosły odpowiednio 230 V oraz 460 V?

A. Przerwa w uzwojeniu wtórnym

B. Zwarcie w uzwojeniu pierwotnym

C. Przerwa w uzwojeniu pierwotnym

D. Zwarcie w uzwojeniu wtórnym

Odpowiedzi sugerujące przerwę w uzwojeniu wtórnym lub pierwotnym są błędne z kilku powodów. Przerwa w uzwojeniu wtórnym spowodowałaby brak napięcia na uzwojeniu wtórnym, co w tym przypadku nie jest zgodne z wynikami pomiarów. Zmierzona wartość napięcia wtórnego w wysokości 460 V wskazuje, że uzwojenie wtórne jest sprawne i nie ma przerwy. Podobnie, przerwa w uzwojeniu pierwotnym skutkowałaby brakiem napięcia na uzwojeniu pierwotnym, a zatem napięcie 230 V, które zmierzono, również wskazuje na jego sprawność. Dodatkowo, zwarcie w uzwojeniu wtórnym, które mogłoby występować, prowadziłoby do dużego przepływu prądu, co jest sprzeczne z obserwowanymi wynikami pomiarów. Zrozumienie działania transformatorów obniżających napięcie oraz ich struktury jest kluczowe dla diagnostyki takich uszkodzeń. Interpretacja wyników pomiarów wymaga znajomości podstawowych zasad rządzących przekładnią napięciową, które determinują stosunek napięć na uzwojeniach. Dlatego ważne jest, by przedstawić poprawne rozumienie stanu transformatora w kontekście jego funkcjonalności oraz wykonać odpowiednie testy w celu zweryfikowania stanu technicznego urządzenia.

Pytanie 9

Co należy zrobić przed przystąpieniem do pomiaru rezystancji izolacji za pomocą megomierza?

A. Podłączyć urządzenie do sieci

B. Zmierzyć napięcie zasilania

C. Uziemić megomierz

D. Odłączyć zasilanie

Przed pomiarem rezystancji izolacji za pomocą megomierza należy bezwzględnie odłączyć zasilanie badanego obwodu. To kluczowy krok, który zapewnia bezpieczeństwo zarówno osoby wykonującej pomiar, jak i chroni sprzęt przed uszkodzeniem. Megomierz generuje wysokie napięcie, które w połączeniu z istniejącym zasilaniem mogłoby spowodować porażenie elektryczne lub uszkodzenie izolacji. Dodatkowo, odłączenie zasilania pozwala na uzyskanie dokładnych wyników, ponieważ eliminuje wpływ napięcia zasilającego na pomiar. W praktyce, przed rozpoczęciem pomiarów, należy również upewnić się, że obwód nie jest pod napięciem za pomocą odpowiednich narzędzi, takich jak wskaźnik napięcia. Przestrzeganie tych zasad jest zgodne z normami bezpieczeństwa pracy z urządzeniami elektrycznymi, które podkreślają znaczenie odłączenia zasilania przed jakimikolwiek pracami serwisowymi czy pomiarowymi.

Pytanie 10

Który z jednofazowych wyłączników zabezpieczających spełnia wymagania ochrony przed porażeniem przy impedancji pętli zwarcia Z = 4,2 Ω?

A. C10

B. B16

C. B10

D. C16

Odpowiedź B10 jest prawidłowa, ponieważ wyłącznik nadprądowy o charakterystyce B zapewnia odpowiednią ochronę przeciwporażeniową przy impedancji pętli zwarcia wynoszącej 4,2 Ω. W przypadku prądu zwarciowego, który może wynosić około 6-10 kA, czas wyłączenia powinien być maksymalnie 0,4 sekundy, aby zminimalizować ryzyko obrażeń ciała. Wyłącznik B10 charakteryzuje się wartością prądową 10 A oraz czasem zadziałania odpowiednim do ochrony ludzi w przypadku zwarcia. Normy PN-EN 60947-2 i PN-IEC 60364-4-41 podkreślają znaczenie odpowiedniego doboru wyłączników nadprądowych, a także określają wymagania dotyczące zabezpieczeń przed dotykiem bezpośrednim i pośrednim. W praktyce, zastosowanie tego typu wyłączników w instalacjach domowych i komercyjnych pozwala na efektywne zabezpieczenie obwodów przed przeciążeniami, a także zwiększa ogólne bezpieczeństwo użytkowników. Warto również zauważyć, że odpowiedni dobór wyłącznika wpływa na komfort korzystania z elektryczności w codziennym życiu oraz minimalizuje ryzyko awarii systemów elektrycznych.

Pytanie 11

Jaka jest minimalna wymagana wartość natężenia oświetlenia dla powierzchni blatów ławek w klasie?

A. 500 lx

B. 200 lx

C. 400 lx

D. 300 lx

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wymagana minimalna wartość natężenia oświetlenia powierzchni blatów ławek szkolnych w sali lekcyjnej wynosi 300 lx. Jest to standardowa wartość określona w normach oświetleniowych, takich jak PN-EN 12464-1, które regulują kwestie oświetlenia miejsc pracy, w tym również szkół. W praktyce oznacza to, że odpowiednie natężenie oświetlenia zapewnia komfort i efektywność nauki uczniów, co jest kluczowe dla ich skupienia oraz zdolności do przyswajania wiedzy. Oświetlenie na poziomie 300 lx pozwala na wygodne czytanie, pisanie i wykonywanie innych zadań wymagających precyzyjnego wzroku. Wartości poniżej tej normy mogą prowadzić do zmęczenia oczu i obniżenia wydajności uczniów. Przykładem zastosowania tej wartości jest projektowanie wnętrz w nowych szkołach, gdzie architekci uwzględniają odpowiednie źródła światła, aby zapewnić optymalne warunki do nauki.

Pytanie 12

Na jaką wartość krotności prądu znamionowego silnika klatkowego trójfazowego, który napędza hydrofor w gospodarstwie domowym, powinno się ustawić zabezpieczenie termiczne?

A. 2,2 ∙ In

B. 1,1 ∙ In

C. 0,8 ∙ In

D. 1,4 ∙ In

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 1,1 ∙ In jest poprawna, ponieważ zabezpieczenie termiczne silnika klatkowego trójfazowego powinno być dobrane w taki sposób, aby mogło one skutecznie chronić silnik przed przegrzaniem w normalnych warunkach pracy oraz w czasie rozruchu. W praktyce, standardowe ustawienie zabezpieczeń termicznych dla silników elektrycznych, zgodne z normami, zakłada, że maksymalne obciążenie nie powinno przekraczać 1,1-krotności prądu znamionowego In. Ustawienie to uwzględnia zarówno chwilowe przeciążenia, jak i okresy pracy silnika przy pełnym obciążeniu, zapewniając jednocześnie odpowiednią ochronę przed nadmiernym wzrostem temperatury. Ważne jest, aby zabezpieczenie termiczne nie było ustawione zbyt nisko, co mogłoby prowadzić do nadmiernych wyłączeń systemu, ani zbyt wysoko, co z kolei mogłoby skutkować uszkodzeniem silnika. Przykładowo, w instalacjach hydroforowych w gospodarstwach domowych, silniki często pracują w warunkach zmiennego obciążenia, dlatego dostosowanie ustawienia na poziomie 1,1 ∙ In zapewnia optymalną równowagę między ochroną a dostępnością mocy.

Pytanie 13

W którym z wymienionych przypadków instalacja elektryczna w pomieszczeniu biurowym musi być poddawana konserwacji i naprawie?

A. Gdy wartości jej parametrów nie mieszczą się w granicach określonych w instrukcji eksploatacji.

B. Gdy zmierzone natężenie oświetlenia w miejscu pracy jest niższe od wymaganego.

C. Podczas przeprowadzania prac konserwacyjnych w pomieszczeniu, np. malowanie ścian.

D. Przy wymianie zwykłych żarówek na energooszczędne.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Decydujące w tym pytaniu jest słowo „musi”. Instalacja elektryczna w biurze podlega obowiązkowej konserwacji i naprawie wtedy, gdy jej parametry wyjdą poza zakres podany w instrukcji eksploatacji, dokumentacji technicznej lub normach. Chodzi o takie wielkości jak rezystancja izolacji, ciągłość przewodów ochronnych, impedancja pętli zwarcia, skuteczność ochrony przeciwporażeniowej, spadki napięcia, obciążalność prądowa obwodów. Jeśli pomiary okresowe pokażą, że któryś z tych parametrów „wyskoczył” poza dopuszczalne granice, to z punktu widzenia przepisów i zdrowego rozsądku instalacja wymaga naprawy lub co najmniej konserwacji. W praktyce wygląda to tak: przy przeglądzie pięcioletnim instalacji w budynku biurowym elektryk wykonuje komplet pomiarów, porównuje wyniki z wymaganiami z instrukcji eksploatacji i norm (np. PN‑HD 60364) i jeśli coś się nie zgadza – np. zbyt niska rezystancja izolacji przewodów, za duża impedancja pętli zwarcia, nieskuteczne zadziałanie zabezpieczeń nadprądowych – to trzeba podjąć działania: wymienić przewody, poprawić połączenia, dobrać inne zabezpieczenia, czasem przebudować fragment instalacji. Moim zdaniem kluczowe jest myślenie kategoriami „parametry – wymagania – bezpieczeństwo”. Instrukcja eksploatacji i dokumentacja to nie jest papier do szuflady, tylko punkt odniesienia, kiedy mamy obowiązek interweniować. W dobrych praktykach eksploatacyjnych przyjmuje się, że nie czekamy aż dojdzie do awarii czy porażenia, tylko reagujemy już na pogarszające się wyniki pomiarów, kiedy widać, że instalacja zaczyna wychodzić poza bezpieczny zakres pracy. Takie podejście minimalizuje ryzyko pożaru, porażenia prądem i przestojów w pracy biura.

Pytanie 14

Na podstawie zamieszczonych wyników pomiarów rezystancji w przewodzie elektrycznym przedstawionym na ilustracji można stwierdzić, że żyły

Pomiar pomiędzy końcami żył	Rezystancja Ω
L1.1 – L1.2	0
L2.1 – L2.2	0
L3.1 – L3.2	0
N.1 – N.2	0
PE.1 – PE.2	∞
L1.1 – L2.1	∞
L1.1 – L3.1	∞
L1.1 – N.1	∞
L1.1 – PE.1	∞
N.1 – PE.1	∞
N.1 – L2.1	∞
N.1 – L3.1	0

A. L1 i L2 są zwarte.

B. L1 i L2 są przerwane.

C. N i L3 są zwarte oraz PE jest przerwana.

D. N i PE są zwarte oraz L3 jest przerwana.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź, że żyły N i L3 są zwarte oraz PE jest przerwana, jest prawidłowa, ponieważ wyniki pomiarów rezystancji wskazują na bezpośrednie połączenie elektryczne między tymi żyłami, co objawia się rezystancją równą 0 Ω. Taka sytuacja może wynikać z zastosowania odpowiednich technik testowania, które są zgodne z normami, takimi jak PN-EN 60204-1, dotyczące bezpieczeństwa urządzeń elektrycznych. W praktyce oznacza to, że w przypadku awarii lub zwarcia w obwodzie, może dojść do niebezpiecznych sytuacji, dlatego niezwykle istotne jest regularne testowanie instalacji elektrycznych. Przewód PE jest kluczowy dla bezpieczeństwa, a jego przerwanie wskazuje na poważne ryzyko. W takich sytuacjach należy podejść do naprawy systemu z najwyższą ostrożnością, stosując odpowiednie metody diagnostyczne, aby zapobiec zagrożeniom związanym z porażeniem prądem elektrycznym.

Pytanie 15

Symbol graficzny którego przekaźnika przedstawiono na rysunku?

A. Nadnapięciowego.

B. Nadprądowego.

C. Podczęstotliwościowego.

D. Podnapięciowego.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Symbol graficzny przekaźnika podnapięciowego jest istotnym elementem w projektowaniu systemów elektrycznych i automatyki. Oznaczenie "U" wewnątrz prostokąta wskazuje, że przekaźnik działa w odpowiedzi na spadek napięcia poniżej ustalonego poziomu. Przekaźniki podnapięciowe są używane do ochrony urządzeń przed niewłaściwym działaniem spowodowanym niskim napięciem, co może prowadzić do uszkodzenia elementów elektronicznych lub niestabilnej pracy systemu. Przykłady zastosowania obejmują systemy zasilania, w których kluczowe jest utrzymanie napięcia w odpowiednich granicach, na przykład w zasilaczach UPS, gdzie przekaźnik może odłączyć obciążenie w przypadku spadku napięcia. Zgodnie z normą IEC 60947-5-1, przekaźniki te powinny być używane w odpowiednich warunkach, aby zapewnić bezpieczeństwo i niezawodność działania. Zrozumienie symboliki i działania przekaźników podnapięciowych jest fundamentem w dziedzinie elektrotechniki i automatyki, co podkreśla ich znaczenie w codziennej praktyce inżynieryjnej.

Pytanie 16

Gdy chodzi o odbiornik o dużej mocy, taki jak kuchenka elektryczna, jak należy go zasilać?

A. z wspólnego obwodu oświetleniowego

B. z wydzielonego obwodu bez własnych zabezpieczeń

C. z wydzielonego obwodu z własnym zabezpieczeniem

D. z wspólnego obwodu gniazd wtyczkowych

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź, że odbiornik dużej mocy, taki jak kuchenka elektryczna, powinien być zasilany z wydzielonego obwodu z własnym zabezpieczeniem, jest poprawna i zgodna z najlepszymi praktykami w zakresie bezpieczeństwa elektrycznego. Kuchenki elektryczne są urządzeniami o dużym zużyciu energii, co oznacza, że wymagają dedykowanego obwodu, który jest w stanie wytrzymać ich obciążenie. Wydzielony obwód zapewnia, że inne urządzenia podłączone do obwodu nie będą wpływać na jego działanie, co minimalizuje ryzyko przeciążenia. Dodatkowo, posiadanie własnego zabezpieczenia, jak na przykład wyłącznik nadprądowy, pozwala na szybkie reagowanie w przypadku zwarcia lub przeciążenia. W praktyce oznacza to, że w przypadku awarii kuchenki, zabezpieczenie automatycznie odłączy zasilanie, chroniąc zarówno urządzenie, jak i instalację elektryczną budynku. Przykładem są przepisy zawarte w normie PN-IEC 60364, które zalecają stosowanie oddzielnych obwodów dla urządzeń o dużym poborze mocy, co jest kluczowe dla zapewnienia bezpieczeństwa i efektywności systemu elektrycznego.

Pytanie 17

Jaką czynność powinno się wykonać podczas pomiaru rezystancji uzwojeń stojana oraz rezystancji izolacji silnika trójfazowego w celu zlokalizowania uszkodzeń?

A. Otworzyć łącznik załączający silnik

B. Podłączyć napięcie zasilające

C. Zewrzeć zaciski silnika z zaciskiem ochronnym

D. Obciążyć silnik momentem znamionowym

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Jak dla mnie, otwarcie łącznika przed pomiarem rezystancji uzwojeń w silniku trójfazowym to bardzo ważny krok. Dzięki temu unikamy poważnych uszkodzeń sprzętu, a także dbamy o swoje bezpieczeństwo podczas testów. Kiedy łącznik jest otwarty, można spokojnie zmierzyć rezystancję uzwojeń, co jest kluczowe, żeby ocenić stan ich izolacji i wychwycić ewentualne zwarcia międzyzwojowe. Warto wiedzieć, że takie praktyki są potwierdzone przez normy jak IEC 60034-1, które mocno podkreślają, że trzeba mieć bezpieczny dostęp do obwodów przed rozpoczęciem pomiarów. Otwarcie łącznika to także zabezpieczenie przed przypadkowym uruchomieniem silnika, co mogłoby prowadzić do nieprzyjemnych sytuacji. Pamiętaj, żeby używać odpowiednich narzędzi, jak megohmometr, do pomiaru rezystancji izolacji. To pozwoli uzyskać dokładne wyniki i ocenić stan izolacji. Regularne przeglądy silników w zakładach przemysłowych to najlepszy sposób na wczesne wykrywanie usterek i lepsze zarządzanie kosztami eksploatacji.

Pytanie 18

Podczas eksploatacji trójfazowego silnika indukcyjnego, który był obciążony momentem znamionowym, doszło do nagłego spadku prędkości obrotowej silnika, a jednocześnie zwiększyła się głośność jego pracy. Najbardziej prawdopodobną przyczyną tego zjawiska jest

A. zanik napięcia w jednej fazie

B. wzrost częstotliwości napięcia sieci

C. zadziałanie zabezpieczenia termicznego

D. zadziałanie wyłącznika różnicowoprądowego

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zanik napięcia w jednej fazie jest najczęstszą przyczyną nagłego zmniejszenia prędkości obrotowej trójfazowego silnika indukcyjnego. W przypadku, gdy jedna z faz silnika przestaje dostarczać energię, silnik działa w trybie dwu-fazowym. W takiej sytuacji moment obrotowy silnika znacząco spada, co prowadzi do zmniejszenia prędkości obrotowej. Dodatkowo, silnik może emitować zwiększony hałas, ponieważ nieprawidłowa praca silnika może generować wibracje i dodatkowe obciążenia. W praktyce, w celu zabezpieczenia silnika przed takimi sytuacjami, stosuje się różne systemy monitorowania i zabezpieczeń, takie jak automatyczne wyłączniki, które detekują zanik napięcia i odłączają silnik od zasilania, co zapewnia jego bezpieczeństwo. Zgodnie z normami IEC dotyczących silników elektrycznych, regularne sprawdzanie układów zasilających oraz instalacja odpowiednich zabezpieczeń jest kluczowe dla zapobiegania uszkodzeniom silnika i jego awariom. Ponadto, należy prowadzić systematyczną konserwację oraz inspekcje, aby zapewnić niezawodność i efektywność pracy urządzeń elektrycznych.

Pytanie 19

Korzystając z przedstawionej tabeli obciążalności długotrwałej dobierz minimalny przekrój przewodów dla instalacji trójfazowej ułożonej przewodami YDY w rurze instalacyjnej na ścianie drewnianej (sposób B2).
Wartość przewidywanego prądu obciążenia instalacji wynosi 36 A.

Obciążalność prądowa długotrwała przewodów miedzianych, w amperach Izolacja PVC, trzy żyły obciążone
Temperatura żyły: 70°C. Temperatura otoczenia: 30°C w powietrzu, 20°C w ziemi
ułożenie		A1	A2	B1	B2	C	D
Przekrój żyły	4 mm²	24	23	28	27	32	31
	6 mm²	31	29	36	34	41	39
	10 mm²	42	39	50	46	57	52
	16 mm²	56	52	68	62	76	67

A. 16 mm2

B. 10 mm2

C. 6 mm2

D. 4 mm2

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Dla instalacji trójfazowej z przewodami YDY umieszczonymi w rurze instalacyjnej na ścianie drewnianej (metoda B2), minimalny przekrój przewodów wynoszący 10 mm2 jest odpowiedni dla przewidywanego prądu obciążenia wynoszącego 36 A. Ten przekrój przewodów zapewnia, że obciążalność wynosząca 50 A jest znacznie wyższa niż wymagana, co gwarantuje bezpieczeństwo i niezawodność instalacji. Zastosowanie odpowiednich przekrojów przewodów jest kluczowe, aby uniknąć przegrzania oraz potencjalnych zagrożeń pożarowych. W praktyce, wybór przekroju przewodów powinien również uwzględniać długość trasy przewodów oraz rodzaj izolacji. W standardach instalacji elektrycznych, takich jak PN-IEC 60364, podkreśla się znaczenie odpowiedniego doboru przekrojów w zależności od warunków instalacyjnych, co minimalizuje ryzyko awarii. Dla instalacji o wyższych obciążeniach, warto również rozważyć zastosowanie przewodów o większej obciążalności, aby mieć większy margines bezpieczeństwa w przypadku przyszłych zmian w obciążeniu.

Pytanie 20

Przed rozpoczęciem wymiany uszkodzonych części instalacji elektrycznej do 1 kV, należy najpierw odłączyć napięcie, a następnie stosować się do zasad bezpieczeństwa w poniższej kolejności:

A. potwierdzić brak napięcia, zabezpieczyć przed ponownym załączeniem, uziemić instalację elektryczną

B. zabezpieczyć przed ponownym załączeniem, potwierdzić brak napięcia, uziemić instalację elektryczną

C. zabezpieczyć przed ponownym załączeniem, uziemić instalację elektryczną, potwierdzić brak napięcia

D. potwierdzić brak napięcia, uziemić instalację elektryczną, zabezpieczyć przed ponownym załączeniem

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Przed przystąpieniem do wymiany uszkodzonych elementów instalacji elektrycznej do 1 kV, kluczowe jest przestrzeganie ustalonej procedury bezpieczeństwa. Po pierwsze, zabezpieczenie przed powtórnym załączeniem oznacza zastosowanie odpowiednich blokad lub zamknięć, które uniemożliwiają przypadkowe przywrócenie zasilania podczas prac. Po tym etapie, potwierdzenie braku napięcia jest niezbędne, aby upewnić się, że instalacja faktycznie jest de-energizowana. Można to osiągnąć za pomocą odpowiednich przyrządów pomiarowych, takich jak wskaźniki napięcia, które powinny być używane przez wykwalifikowany personel. Uziemienie instalacji elektrycznej jest kolejnym krokiem, który zapewnia, że wszelkie pozostałe ładunki elektryczne są bezpiecznie odprowadzane do ziemi, co minimalizuje ryzyko porażenia prądem. Cała ta procedura jest zgodna z normami bezpieczeństwa, takimi jak PN-EN 50110-1, które określają zasady dotyczące eksploatacji instalacji elektrycznych.

Pytanie 21

Wkładka topikowa przedstawiona na rysunku, zabezpieczająca jeden z obwodów elektrycznych w pewnym pomieszczeniu, zapewnia skuteczną ochronę

A. urządzeń energoelektronicznych przed skutkami zwarć i przeciążeń.

B. przewodów elektrycznych przed skutkami zwarć i przeciążeń.

C. przewodów elektrycznych tylko przed skutkami zwarć.

D. urządzeń energoelektronicznych tylko przed skutkami przeciążeń.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wkładka topikowa jest kluczowym elementem zabezpieczeń w instalacjach elektrycznych, a jej zadaniem jest ochrona przewodów przed skutkami zwarć i przeciążeń. Gdy prąd w obwodzie przekroczy ustalony bezpieczny poziom, wkładka topikowa przerywa obwód, co zapobiega przegrzaniu się przewodów i potencjalnym uszkodzeniom zarówno instalacji, jak i podłączonych urządzeń. Przykładem zastosowania wkładek topikowych jest ich użycie w domowych instalacjach elektrycznych oraz w przemyśle, gdzie ochrona przed przeciążeniem i zwarciem jest niezbędna dla zapewnienia ciągłości pracy oraz bezpieczeństwa. W praktyce, dobór odpowiedniej wkładki topikowej powinien być zgodny z obowiązującymi normami, takimi jak PN-EN 60269, które określają wymagania dotyczące bezpieczników. Właściwe dobranie wkładek topikowych do obciążenia oraz rodzaju przewodów jest kluczowe dla efektywności ochrony, co podkreśla znaczenie zrozumienia tego zagadnienia w kontekście projektowania i eksploatacji instalacji elektrycznych.

Pytanie 22

Jakie styczniki z podanych kategorii należy zainstalować przy modernizacji szafy sterowniczej, która zasila maszyny napędzane silnikami indukcyjnymi klatkowym?

A. AC-1

B. DC-2

C. DC-4

D. AC-3

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Styczniki klasy AC-3 są odpowiednie do pracy z silnikami indukcyjnymi klatkowym, ponieważ są zaprojektowane do częstości załączania i rozłączania tych urządzeń. Klasa AC-3 pozwala na obsługę prądu rozruchowego silnika, który w momencie uruchomienia może być od 5 do 7 razy wyższy od nominalnego prądu roboczego. Styczniki te zapewniają również odpowiednie zabezpieczenie przed przeciążeniem oraz zwarciami, co jest niezwykle istotne w kontekście bezpieczeństwa i niezawodności pracy maszyn. W praktyce, w modernizowanych szafach sterowniczych stosuje się styczniki AC-3 do wyłączania i włączania silników, co pozwala na efektywne zarządzanie ich pracą oraz minimalizację ryzyka uszkodzeń. Dobrą praktyką jest również stosowanie dodatkowych zabezpieczeń, takich jak termiczne i elektromagnetyczne, które można zintegrować z systemem sterowania, aby zwiększyć poziom ochrony urządzeń. Zgodność ze standardami IEC 60947-4-1 potwierdza, że styczniki AC-3 są odpowiednie do aplikacji związanych z silnikami indukcyjnymi.

Pytanie 23

W którym obwodzie powinno się odłączyć zasilanie, aby bezpiecznie przeprowadzić wymianę cewki stycznika w obwodzie sterującym silnikiem znajdującym się w hali maszyn?

A. W rozdzielnicy stanowiskowej, z której zasilany jest silnik

B. Wyłącznie w obwodzie sterującym silnikiem

C. W głównej rozdzielnicy zasilającej całą halę maszyn

D. Tylko w obwodzie głównym silnika

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Musisz koniecznie wyłączyć napięcie w rozdzielnicy stanowiskowej, zanim zaczniesz wymieniać cewkę stycznika. To naprawdę ważne dla Twojego bezpieczeństwa. Rozdzielnica ta to miejsce, które zarządza zasilaniem dla silnika, a z tego co pamiętam, takie podejście jest zgodne z normami bezpieczeństwa, jak np. PN-EN 50110-1. Operatorzy powinni wyłączać napięcie w obwodzie zasilającym urządzenie, które konserwują, żeby uniknąć porażenia prądem. Podczas wymiany cewki ważne jest, by nie tylko Twoje bezpieczeństwo było na pierwszym miejscu, ale też żeby sprzęt nie ucierpiał przez przypadkowe włączenie. Przykład? W zakładach produkcyjnych przed każdym przeglądem trzeba ustalić, które obwody trzeba deenergizować, żeby ryzyko wypadków było jak najmniejsze. Warto też prowadzić dokumentację i etykietować rozdzielnice, żeby łatwiej było zidentyfikować, które obwody są aktywne. To na pewno zwiększa bezpieczeństwo podczas prac konserwacyjnych.

Pytanie 24

Jakie jest prawidłowe postępowanie w przypadku podejrzenia obecności napięcia na obudowie urządzenia elektrycznego?

A. Podłączenie dodatkowego obciążenia, co może pogorszyć sytuację

B. Zmiana przewodów, chociaż to nie rozwiązuje problemu napięcia na obudowie

C. Odłączenie uziemienia, co jest niebezpieczne i niewłaściwe

D. Natychmiastowe wyłączenie zasilania

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
W przypadku podejrzenia obecności napięcia na obudowie urządzenia elektrycznego, najlepszym i najbezpieczniejszym działaniem jest natychmiastowe odłączenie zasilania. Jest to zgodne z podstawowymi zasadami bezpieczeństwa elektrycznego i normami BHP. Gdy urządzenie elektryczne ma napięcie na obudowie, może to oznaczać uszkodzenie izolacji lub inny problem techniczny, który stwarza ryzyko porażenia prądem. Szybkie odłączenie zasilania eliminuje to ryzyko i pozwala na dalsze, bezpieczne działania. Po odłączeniu zasilania należy również upewnić się, że urządzenie jest odpowiednio uziemione, aby uniknąć podobnych problemów w przyszłości. Następnie można przystąpić do diagnostyki i naprawy urządzenia przez wykwalifikowanego specjalistę, co jest zgodne z dobrą praktyką w branży elektrycznej. Ważne jest również, by regularnie sprawdzać stan techniczny urządzeń elektrycznych i ich uziemienia, aby uniknąć takich sytuacji w przyszłości. Moim zdaniem, wiedza o bezpiecznym postępowaniu w takich sytuacjach powinna być podstawą w każdej edukacji technicznej.

Pytanie 25

Która z poniższych czynności nie jest częścią badań eksploatacyjnych silnika elektrycznego?

A. Pomiar rezystancji uzwojeń stojana

B. Sprawdzenie stanu ochrony przeciwporażeniowej

C. Rozruch próbny urządzenia

D. Pomiar napięcia zasilania

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Pomiar napięcia zasilania jest kluczowym elementem diagnostyki silników elektrycznych, jednak nie należy go klasyfikować jako badanie eksploatacyjne silnika w kontekście jego wewnętrznej analizy. W badaniach eksploatacyjnych koncentrujemy się na ocenie stanu technicznego komponentów silnika, takich jak uzwojenia czy ochrona przeciwporażeniowa. Pomiar rezystancji uzwojeń stojana pozwala na określenie stanu izolacji, a rozruch próbny urządzenia jest niezbędny do oceny jego wydajności i funkcjonalności. Podobnie, sprawdzenie stanu ochrony przeciwporażeniowej jest istotne dla zapewnienia bezpieczeństwa użytkowania. Pomiar napięcia zasilania, choć istotny, dotyczy warunków zewnętrznych, które nie wpływają bezpośrednio na wewnętrzny stan silnika, dlatego ta czynność nie jest częścią badań eksploatacyjnych silnika elektrycznego w węższym ujęciu.

Pytanie 26

Jaką wkładkę topikową bezpiecznikową powinno się wykorzystać do ochrony silnika indukcyjnego przed skutkami zwarć?

A. WT-2gTr

B. WT/NH DC

C. WT-00 gF

D. WT/NHaM

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wkładka topikowa WT/NHaM została zaprojektowana specjalnie do ochrony silników indukcyjnych przed skutkami zwarć. Posiada ona właściwości, które pozwalają na szybkie odłączenie obwodu w przypadku wystąpienia zwarcia, co jest kluczowe dla ochrony zarówno samego silnika, jak i całej instalacji elektrycznej. Zastosowanie tej wkładki jest zgodne z normami IEC 60269, które definiują wymagania dotyczące wkładek bezpiecznikowych. W praktyce, wkładki WT/NHaM charakteryzują się niskimi wartościami prądu zwarciowego, co zapewnia ich efektywność w przypadku krótkotrwałych przeciążeń, typowych dla pracy silników. W przypadku, gdy w silniku dojdzie do zwarcia, wkładka ta reaguje w sposób błyskawiczny, co minimalizuje ryzyko uszkodzenia komponentów. Przykładem zastosowania może być przemysł, w którym silniki napędzają maszyny, a ich bezpieczne i niezawodne funkcjonowanie jest kluczowe dla ciągłości produkcji.

Pytanie 27

Jaki sprzęt gaśniczy powinien zostać użyty do gaszenia pożaru w rozdzielnicy elektrycznej, której nie można odłączyć od zasilania?

A. Hydronetkę

B. Gaśnicę płynową

C. Tłumicę

D. Gaśnicę proszkową

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Gaśnica proszkowa jest najskuteczniejszym narzędziem do gaszenia pożarów, które mają miejsce w obszarze rozdzielnic elektrycznych, zwłaszcza gdy nie można ich wyłączyć spod napięcia. Działa na zasadzie przerwania reakcji chemicznej, a jej proszek gaśniczy skutecznie tłumi ogień, nie przewodząc prądu elektrycznego. W przypadku pożaru rozdzielnicy elektrycznej, klasyfikowanego jako pożar klasy C, gaśnice proszkowe są rekomendowane przez normy PN-EN 2 oraz PN-EN 3, które określają środki gaśnicze odpowiednie do różnych rodzajów pożarów. Użycie gaśnicy proszkowej nie tylko minimalizuje ryzyko porażenia prądem, ale także nie powoduje uszkodzeń sprzętu elektrycznego, co jest kluczowe w przypadkach, gdy urządzenia muszą pozostać w ruchu. Przykłady zastosowania obejmują sytuacje w zakładach przemysłowych, gdzie pożar rozdzielnicy może prowadzić do poważnych strat materialnych, a zastosowanie odpowiednich środków gaśniczych jest kluczowe dla szybkiej reakcji oraz minimalizacji strat.

Pytanie 28

Który z podanych środków można uznać za metodę ochrony przed porażeniem w przypadku uszkodzenia?

A. Umieszczenie części czynnych poza zasięgiem ręki

B. Samoczynne wyłączenie zasilania

C. Obudowa

D. Ogrodzenie

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Samoczynne wyłączenie zasilania jest kluczowym środkiem ochrony przeciwporażeniowej, który automatycznie przerywa dopływ energii elektrycznej w przypadku wykrycia nieprawidłowości, takich jak zwarcie czy przeciążenie. To działanie jest zgodne z normami bezpieczeństwa, takimi jak PN-EN 61140, które określają wymagania dotyczące ochrony przed porażeniem prądem elektrycznym. Samoczynne wyłączenie zasilania minimalizuje ryzyko wystąpienia niebezpiecznych sytuacji, a jego zastosowanie jest powszechne w instalacjach elektrycznych, w których występują urządzenia o podwyższonym ryzyku. Przykładem zastosowania może być automatyczny wyłącznik różnicowoprądowy, który nie tylko wyłącza zasilanie, ale także monitoruje różnicę prądów, co jest istotne w ochronie osób pracujących w pobliżu urządzeń elektrycznych. Dzięki takiemu rozwiązaniu, w przypadku wystąpienia niebezpiecznego prądu różnicowego, zasilanie jest natychmiastowo odłączane, co znacznie zwiększa bezpieczeństwo użytkowników.

Pytanie 29

Którą charakterystykę czasowo-prądową powinien mieć nadprądowy wyłącznik instalacyjny odpowiedni do zastąpienia bezpiecznika o wkładce topikowej gF?

A. Charakterystykę C

B. Charakterystykę K

C. Charakterystykę B

D. Charakterystykę D

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybór wyłącznika instalacyjnego o charakterystyce B jako zamiennika dla bezpiecznika topikowego o charakterystyce gF jest jak najbardziej zgodny z praktyką instalacyjną i z tym, czego uczą normy. Wkładka topikowa gF to wkładka o pełnozakresowej charakterystyce szybkiej, przeznaczona głównie do ochrony przewodów i typowych odbiorników o niewielkich prądach rozruchowych. Wyłącznik nadprądowy z charakterystyką B ma bardzo zbliżony sposób działania: człon zwarciowy zadziała zwykle przy prądzie 3–5·In, więc reaguje stosunkowo szybko na zwarcia, a jednocześnie nie wyłącza przy krótkotrwałych, niewielkich przeciążeniach, które mieszczą się w dopuszczalnym zakresie nagrzewania przewodów. Moim zdaniem najważniejsze w praktyce jest to, że charakterystyka B dobrze sprawdza się w typowych instalacjach oświetleniowych, gniazdowych, w mieszkaniach, biurach, małych warsztatach, gdzie nie ma dużych prądów rozruchowych silników. W takich obwodach zastąpienie gF wyłącznikiem B zwykle poprawia selektywność i komfort eksploatacji: łatwiej jest załączyć wyłącznik niż wymieniać przepaloną wkładkę topikową, a ochrona przewodów przed skutkami zwarć i przeciążeń pozostaje na odpowiednim poziomie. Dobrą praktyką jest oczywiście zachowanie tego samego prądu znamionowego (np. 16 A gF → 16 A B) i sprawdzenie warunków samoczynnego wyłączenia zasilania, zgodnie z wymaganiami norm PN‑HD 60364, czyli czy czas wyłączenia przy zwarciu doziemnym jest wystarczająco krótki. Warto też pamiętać, że charakterystyka B jest zalecana tam, gdzie impedancja pętli zwarcia nie jest bardzo mała, na przykład w dalszych odcinkach instalacji. Wyłączniki o charakterystyce C lub D wymagają wyższych prądów zwarciowych do zadziałania członu elektromagnetycznego, więc mogłyby nie spełnić wymaganego czasu wyłączenia. Dlatego zamiana gF na wyłącznik B to, w moim odczuciu, taki „złoty standard” dla typowych obwodów instalacyjnych bez ciężkich rozruchów silnikowych.

Pytanie 30

Możliwość przebicia izolacji uzwojeń silnika indukcyjnego trójfazowego w stosunku do korpusu można ustalić przez pomiar

A. rezystancji uzwojeń stojana

B. prądu upływu

C. symetrii uzwojeń

D. rezystancji przewodu ochronnego

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Prąd upływu jest kluczowym wskaźnikiem stanu izolacji uzwojeń silnika indukcyjnego trójfazowego. W momencie wystąpienia przebicia izolacji, prąd upływu wzrasta, co może prowadzić do niebezpiecznych sytuacji, w tym uszkodzenia silnika oraz zagrożeń dla użytkowników. Pomiar prądu upływu pozwala na wykrycie niewłaściwych warunków izolacyjnych oraz wczesną identyfikację problemów, zanim dojdzie do poważniejszych awarii. W praktyce, stosuje się urządzenia pomiarowe, takie jak mierniki izolacji czy detektory prądu upływu, które mogą zarówno diagnozować stan izolacji, jak i monitorować jej zmiany w czasie. W myśl dobrych praktyk, regularne kontrole stanu izolacji silników są zalecane przez standardy branżowe, takie jak IEC 60034, co podkreśla znaczenie zapobiegania awariom oraz zapewnienia bezpieczeństwa eksploatacji urządzeń elektrycznych.

Pytanie 31

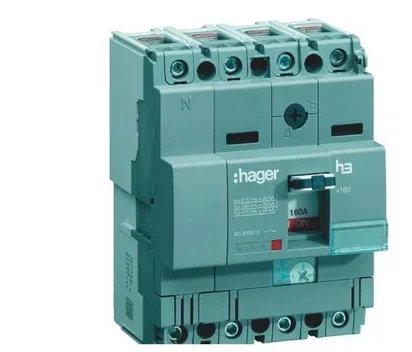

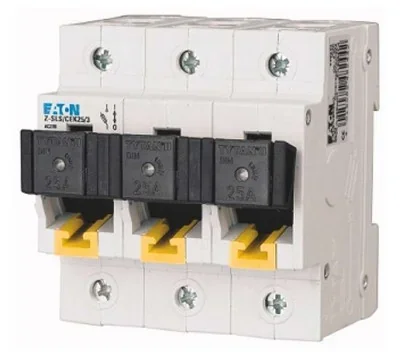

Którym z urządzeń pokazanych na rysunku można zastąpić uszkodzony mechanicznie ochronnik przepięciowy w rozdzielnicy głównej budynku jednorodzinnego?

A. C.

B. A.

C. D.

D. B.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Urządzenie pokazane na rysunku C. to ochronnik przepięciowy, który pełni kluczową rolę w zabezpieczeniu instalacji elektrycznej przed niebezpiecznymi przepięciami, które mogą wystąpić w wyniku różnych zjawisk, takich jak pioruny, nagłe zmiany obciążenia czy problemy w sieci energetycznej. Ochronnik ten działa na zasadzie szybkiego odprowadzenia nadmiaru energii do ziemi, co chroni nie tylko same urządzenia, ale również instalację elektryczną. W kontekście budynku jednorodzinnego, zastosowanie odpowiedniego ochraniacza przepięciowego to standardowa praktyka zgodna z normą PN-EN 61643-11, która określa wymagania dla urządzeń ochrony przed przepięciami. W przypadku awarii mechanicznej istniejącego urządzenia, jego wymiana na nowy ochronnik przepięciowy, jak ten pokazany na rysunku C., jest niezbędna dla zachowania bezpieczeństwa instalacji. Przykładem zastosowania ochronników przepięciowych mogą być instalacje w domach jednorodzinnych, gdzie chronią one sprzęt RTV/AGD oraz systemy smart home przed szkodliwym działaniem przepięć.

Pytanie 32

Podczas serwisowania urządzenia wymieniono uszkodzony silnik bocznikowy prądu stałego. W trakcie próbnego uruchamiania silnika zauważono, że jego prędkość obrotowa jest wyższa od wartości nominalnej. Co może być przyczyną tego zjawiska?

A. Uszkodzenie w połączeniu uzwojenia twornika z zasilaczem

B. Zwarcie w obwodzie wzbudzenia silnika

C. Uszkodzenie w połączeniu uzwojenia bocznikowego z zasilaczem

D. Brak obciążenia na silniku

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Brak połączenia w uzwojeniu bocznikowym z zasilaniem to spory problem, bo prowadzi to do niskiego wzbudzenia silnika, a przez to nie możemy kontrolować jego prędkości obrotowej. W silnikach bocznikowych to właśnie prąd wzbudzenia jest mega ważny, żeby prędkość była stabilna. Jak coś jest nie tak z połączeniem, prąd wzbudzenia spada, a to może sprawić, że silnik zacznie kręcić się szybciej niż powinien. Warto o tym pamiętać i regularnie sprawdzać połączenia elektryczne w układach napędowych, żeby uniknąć nieprzyjemnych sytuacji. Są różne normy, na przykład IEC 60034, które podkreślają, jak ważne jest poprawne wzbudzenie dla bezpieczeństwa i efektywności działania silnika. A jak ktoś modernizuje silnik lub wymienia jego części, to dobrze jest użyć odpowiednich narzędzi do diagnozowania, żeby mieć pewność, że wszystko działa jak należy i żeby silnik się nie rozbiegał.

Pytanie 33

W trakcie pomiarów impedancji pętli zwarcia obwodu gniazda jednofazowego 230 V przyrząd wskazał wartość \( Z_s = 4{,}5 \, \Omega \). Którym z przedstawionych na rysunkach aparatów należy zabezpieczyć mierzony obwód, aby zapewnić ochronę przy uszkodzeniu, realizowaną przez samoczynne wyłączenie zasilania?

A. Wyłącznik nadprądowy B10 (Legrand)
B. Wyłącznik nadprądowy B16 (Legrand)
C. Wyłącznik nadprądowy B20 (Legrand)
D. Wyłącznik nadprądowy B25 (Legrand)

A. B.

B. D.

C. A.

D. C.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź A jest trafna, bo wyłącznik nadprądowy z charakterystyką B10 jest stworzony z myślą o ochronie obwodów oświetleniowych i gniazd w naszych domach. Może przerwać prąd zwarcia, który wynosi 51 A, co jest w sam raz, gdy mamy impedancję pętli zwarcia Zs = 4,5 Ω. A żeby to lepiej zrozumieć, można sobie policzyć maksymalny prąd zwarcia (Isc) z wzoru: Isc = U/Zs, co daje właśnie te 51 A przy napięciu 230 V. Wyłącznik nadprądowy nie tylko chroni obwód przed przeciążeniem, ale też automatycznie odłącza zasilanie, kiedy coś się dzieje, co zmniejsza ryzyko pożaru i uszkodzenia sprzętu. Z własnego doświadczenia mogę powiedzieć, że dobranie odpowiedniego urządzenia zabezpieczającego jest kluczowe, żeby zapewnić bezpieczeństwo oraz, żeby wszystko działało zgodnie z normami EN 60898.

Pytanie 34

Jakie oznaczenia powinien posiadać wyłącznik różnicowoprądowy RCD przeznaczony do ochrony obwodu gniazd jednofazowych w pracowni komputerowej, gdzie używane są 15 zestawy komputerowe?

A. 25/4/100-A

B. 40/2/030-A

C. 16/2/010-A

D. 63/4/300-A

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wyłącznik różnicowoprądowy RCD o oznaczeniu 40/2/030-A jest odpowiedni do zabezpieczenia obwodu gniazd jednofazowych w pracowni komputerowej z 15 zestawami komputerowymi z kilku istotnych powodów. Przede wszystkim, pierwsza liczba '40' oznacza nominalny prąd różnicowy, który wynosi 40 mA. Taki poziom jest zazwyczaj zalecany dla obwodów, które mogą być narażone na niebezpieczne sytuacje związane z upływem prądu, co jest szczególnie ważne w miejscach, gdzie pracuje wiele urządzeń elektronicznych. Druga liczba '2' wskazuje na liczbę faz, co w przypadku gniazd jednofazowych jest poprawne. Trzecia liczba '030' oznacza czas działania z różnicą prądową, który nie powinien przekraczać 30 ms. Ta wartość jest zgodna z normami bezpieczeństwa, które zalecają szybkie odłączenie zasilania w przypadku wykrycia prądu różnicowego, co jest kluczowe dla ochrony użytkowników. W praktyce, stosując RCD o tym oznaczeniu, można skutecznie zabezpieczyć użytkowników przed porażeniem prądem, co jest niezwykle istotne w środowisku biurowym, gdzie wiele urządzeń może być podłączonych jednocześnie.

Pytanie 35

Na rysunku przedstawiono kabel średniego napięcia XRUHAKXS. Jaką minimalną wartość rezystancji izolacji mierzonej w temperaturze 20°C powinien posiadać odcinek tego kabla o długości 900 m?

A. 40 MΩ

B. 1 000 MΩ

C. 100 MΩ

D. 50 MΩ

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Minimalna wartość rezystancji izolacji dla kabla średniego napięcia XRUHAKXS o długości 900 m, mierzona w temperaturze 20°C, wynosi 100 MΩ. Wynik ten jest uzyskany na podstawie normatywnej wartości rezystancji izolacji, która wynosi 1000 MΩ·km. Aby obliczyć wymaganą rezystancję dla długości 900 m, należy zastosować prostą proporcję: 1000 MΩ·km / 1000 m = 1 MΩ/m. Następnie, mnożąc tę wartość przez długość kabla (900 m), otrzymujemy 900 MΩ. Jednak zgodnie z normami, minimalna wartość ta powinna wynosić co najmniej 100 MΩ przy pomiarze w określonej temperaturze, co czyni tę wartość bezpieczną dla eksploatacji. Praktyczne zastosowanie tej wiedzy jest kluczowe w projektowaniu i inspekcji instalacji elektrycznych, ponieważ odpowiednia rezystancja izolacji zapewnia bezpieczeństwo użytkowania oraz minimalizuje ryzyko awarii izolacji, co jest zgodne ze standardami branżowymi, takimi jak PN-EN 60228. W każdym przypadku, przy wykonywaniu pomiarów rezystancji izolacji, niezbędne jest przestrzeganie procedur pomiarowych, aby uzyskać dokładne i wiarygodne wyniki, co jest niezbędne dla zapewnienia bezpieczeństwa instalacji.

Pytanie 36

Jak wpłynie na ilość wydzielanego ciepła w czasie, w grzejniku elektrycznym, gdy spiralę grzejną zmniejszy się o połowę, a napięcie pozostanie takie samo?

A. Zwiększy się czterokrotnie

B. Zmniejszy się dwukrotnie

C. Zwiększy się dwukrotnie

D. Zmniejszy się czterokrotnie

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź, że ilość wydzielonego ciepła w jednostce czasu zwiększy się dwukrotnie, jest prawidłowa, ponieważ zmiana długości spirali grzejnej grzejnika elektrycznego wpływa na opór elektryczny. Zgodnie z prawem Ohma, opór R przewodnika jest proporcjonalny do jego długości l, co można zapisać jako R = ρ * (l/A), gdzie ρ to oporność właściwa, a A to pole przekroju poprzecznego. Skrócenie spirali grzejnej o połowę prowadzi do zmniejszenia oporu R. Przy stałym napięciu zasilania (U), moc P wydobywana z grzejnika może być określona wzorem P = U²/R. Zmniejszenie oporu o połowę spowoduje, że moc wzrośnie dwukrotnie, ponieważ w mianowniku wzoru P mamy wartość oporu, która uległa redukcji. W praktyce oznacza to, że grzejnik będzie efektywniej przekazywał ciepło do otoczenia, co jest istotne w kontekście optymalizacji systemów grzewczych, szczególnie w zastosowaniach przemysłowych i budowlanych, gdzie zarządzanie energią ma kluczowe znaczenie.

Pytanie 37

Który z wymienionych przewodów jest przeznaczony do wykonania instalacji wtynkowej?

A. YDYt

B. YADYn

C. OMYp

D. LYg

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Prawidłowo wskazany przewód YDYt to typowy przewód instalacyjny przeznaczony właśnie do układania w tynku, czyli do tzw. instalacji wtynkowej. Oznaczenie „YDY” mówi nam, że jest to przewód o izolacji i powłoce z polwinitu (PVC), z żyłami miedzianymi jednodrutowymi, a litera „t” na końcu oznacza wersję przystosowaną do układania w tynku. W praktyce w budownictwie mieszkaniowym i ogólnym takie przewody stosuje się do stałych instalacji podtynkowych w ścianach z cegły, betonu komórkowego, żelbetu itp. Bardzo często spotkasz je przy obwodach oświetleniowych i gniazd wtyczkowych – np. YDYt 3×2,5 mm² do gniazd i YDYt 3×1,5 mm² do oświetlenia. Z mojego doświadczenia, jak wchodzisz na budowę i widzisz białe płaskie przewody wychodzące ze ściany, to w 90% przypadków jest to właśnie YDYt. Ten typ przewodu spełnia wymagania norm dotyczących instalacji stałych, m.in. PN-HD 60364, jeśli jest poprawnie dobrany przekrój, sposób ułożenia i zabezpieczenie nadprądowe. Dobre praktyki mówią, żeby przewody YDYt prowadzić w liniach prostych, pionowo i poziomo, w odpowiednich strefach instalacyjnych, a w tynku układać je na odpowiedniej głębokości, tak żeby nie były narażone na uszkodzenia mechaniczne przy zwykłym wierceniu czy mocowaniu kołków. Ważne jest też, że YDYt jest przewodem do instalacji stałej – nie używa się go jako przewodu przyłączeniowego do urządzeń ruchomych. Moim zdaniem warto zapamiętać, że do ściany, na stałe, pod tynk – w budynkach – podstawowym wyborem jest właśnie przewód typu YDYt, chyba że projekt wymaga innego rozwiązania, np. instalacji w rurkach lub peszlach z innym typem przewodu.

Pytanie 38

Który z przedstawionych znaków należy zastosować, aby ostrzec użytkownika urządzenia elektrycznego przed niebezpieczeństwem porażenia prądem elektrycznym?

A. A.

B. C.

C. B.

D. D.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź C. jest poprawna, ponieważ symbol ostrzegawczy, który przedstawia, jest uznawany za międzynarodowy standard w zakresie bezpieczeństwa urządzeń elektrycznych. Trójkąt z piorunem informuje użytkowników o potencjalnym niebezpieczeństwie porażenia prądem elektrycznym. Stosowanie tego znaku jest zgodne z normami IEC 60417, które regulują oznakowanie bezpieczeństwa w obszarze elektryczności. Przykładowo, w miejscach takich jak stacje elektroenergetyczne, rozdzielnie elektryczne czy w instalacjach przemysłowych, obecność tego znaku jest kluczowa dla zapewnienia bezpieczeństwa pracowników i osób przebywających w pobliżu. Oprócz tego, znak ten powinien być umieszczany w widocznych miejscach, aby każdy mógł go łatwo zauważyć. W przypadku pracy w warunkach wysokiego napięcia, stosowanie odpowiednich oznaczeń jest nie tylko praktyką, ale i wymogiem prawnym, co podkreśla znaczenie edukacji i świadomości w zakresie bezpieczeństwa elektrycznego.

Pytanie 39

Gdy prace pomiarowe i kontrolne w instalacjach elektrycznych są wymagane do wykonania przez dwie osoby, to osoba przeprowadzająca pomiary powinna mieć odpowiednie kwalifikacje, a druga osoba wspierająca

A. powinna posiadać świadectwo kwalifikacyjne na stanowisku eksploatacji w zakresie pomiarów

B. nie jest zobowiązana do posiadania świadectwa kwalifikacji, jeśli ukończyła szkołę zawodową

C. musi dysponować świadectwem kwalifikacyjnym na stanowisku dozoru, lecz bez zakresu pomiarów

D. nie musi mieć świadectwa kwalifikacji, jeśli przeszła odpowiednie szkolenie

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź jest prawidłowa, ponieważ obecne przepisy oraz normy branżowe, takie jak PN-EN 50110-1, wskazują, że dla niektórych prac pomiarowych obecność osoby wspomagającej jest niezbędna, jednak nie wymaga się od niej posiadania świadectwa kwalifikacji, o ile przeszła odpowiednie szkolenie. Taki model pracy ma na celu zwiększenie bezpieczeństwa oraz efektywności przeprowadzanych pomiarów. W praktyce oznacza to, że osoba wspierająca, mimo że nie jest w pełni wykwalifikowana, powinna dobrze rozumieć procedury bezpieczeństwa oraz potrafić reagować w sytuacjach awaryjnych. Przykładami mogą być prace polegające na pomiarach rezystancji uziemienia czy pomiarach napięcia. W takich przypadkach, osoba wspomagająca może zajmować się przygotowaniem sprzętu, monitorowaniem warunków pracy, a także wspieraniem głównego pomiarowca w zakresie organizacyjnym, co jest zgodne z zasadami efektywnej współpracy w zespole. Dzięki temu, można minimalizować ryzyko wystąpienia błędów pomiarowych oraz zwiększać bezpieczeństwo całego procesu.

Pytanie 40

Który z poniższych środków zabezpieczających przed porażeniem prądem elektrycznym nie jest właściwy do użycia w pomieszczeniach z zamontowaną wanną lub prysznicem?

A. Izolowanie stanowiska

B. Obwody SELV

C. Separacja elektryczna

D. Obwody PELV

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Izolowanie stanowiska jako środek ochrony przed porażeniem prądem elektrycznym nie jest zalecane w pomieszczeniach z zainstalowaną wanną lub prysznicem, ponieważ takie miejsca są szczególnie narażone na kontakt z wodą, a tym samym zwiększone ryzyko porażenia. Praktyka izolowania stanowiska polega na tworzeniu fizycznych barier, które mają na celu zminimalizowanie ryzyka kontaktu z żywymi częściami. W kontekście pomieszczeń mokrych, jednak, kluczowe jest stosowanie bardziej zaawansowanych środków ochrony, które są zgodne z przepisami zawartymi w normach IEC 60364 oraz PN-EN 61140. Przykładem zabezpieczenia, które może być stosowane w takich warunkach, są obwody SELV, które zapewniają niskie napięcie bezpieczeństwa. W takich miejscach, gdzie ryzyko kontaktu z wodą jest wysokie, istotne jest również, aby instalacje były odpowiednio zabezpieczone i aby stosować osprzęt o podwyższonym stopniu ochrony, na przykład z klasą IP44 lub wyższą.

Rozpocznij nowy egzamin

Powrót do strony głównej
