Informacje o egzaminie:

Zawód: Technik mechatronik
Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
Data rozpoczęcia: 5 lutego 2026 09:55
Data zakończenia: 5 lutego 2026 09:56

Egzamin niezdany

Wynik: 2/40 punktów (5,0%)

Wymagane minimum: 20 punktów (50%)

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Na podstawie rysunku określ sposób mocowania siłownika pneumatycznego.

A. Wahliwe.

B. Gwintowe.

C. Na łapach.

D. Kołnierzowe.

Siłownik pneumatyczny, który jest mocowany w sposób wahliwy, charakteryzuje się przegubem umożliwiającym ruch wokół osi. Takie mocowanie pozwala na elastyczne wykorzystanie siłowników w różnych aplikacjach, szczególnie tam, gdzie wymagane jest dostosowanie kąta działania. W praktyce, zastosowanie wahliwego mocowania najczęściej spotyka się w systemach automatyki przemysłowej, na przykład w urządzeniach do pakowania lub montażu, gdzie siłownik musi przeprowadzać ruchy o zmiennym kącie. Z punktu widzenia standardów branżowych, wahliwe mocowanie jest zgodne z normami dotyczącymi bezpieczeństwa i efektywności działania systemów pneumatycznych. Dobrą praktyką w projektowaniu systemów pneumatycznych jest również zapewnienie, aby mocowanie siłownika było dostosowane do warunków pracy, co zwiększa trwałość i niezawodność instalacji. Na podstawie rysunku można również zaobserwować, że przegub zapewnia stabilność, co jest kluczowe w zastosowaniach obciążeniowych, gdzie siłowniki muszą poradzić sobie z dynamicznymi siłami.

Pytanie 2

W układzie przedstawionym na schemacie zawór zasadniczy jest sterowany

A. pneumatycznie przez wzrost ciśnienia.

B. pneumatycznie przez spadek ciśnienia.

C. siłą mięśni.

D. elektrycznie.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zawór zasadniczy w układzie pneumatycznym działa na zasadzie wzrostu ciśnienia. To ważny element, bo kiedy ciśnienie w linii sterującej rośnie, to przesuwa elementy zaworu pomocniczego i zmienia stan zaworu zasadniczego. Taki sposób sterowania jest często stosowany w automatyce i inżynierii pneumatycznej, bo pozwala na skuteczne zarządzanie przepływem. Na przykład w przemyśle, gdzie automatyzacja działa sprawnie dzięki pneumatycznemu sterowaniu zaworami. To umożliwia szybkie i bezproblemowe procesy technologiczne. Warto też wspomnieć, że wiele inżynieryjnych aplikacji korzysta z zaworów regulujących ciśnienie, co zwiększa ich wszechstronność i funkcjonalność.

Pytanie 3

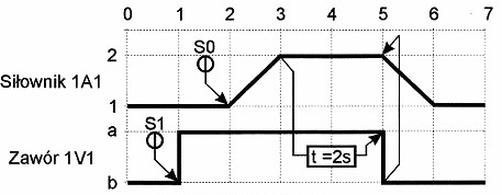

Zawór 1V1 przełączany jest z pozycji b na a

A. po zadziałaniu wyłącznika ciśnieniowego.

B. po zadziałaniu wyłącznika krańcowego.

C. ręcznie, przyciskiem załącz.

D. ręcznie, przyciskiem wyłącz.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź jest prawidłowa, ponieważ zawór 1V1 jest przełączany ręcznie przy użyciu przycisku oznaczonego jako S1, który pełni funkcję załączania. W kontekście automatyzacji procesów przemysłowych, przyciski załączające są kluczowe dla kontrolowania urządzeń i systemów. Użycie przycisku S1, zgodnie z dokumentacją techniczną, umożliwia operatorowi bezpośrednią interakcję ze sprzętem, co jest zgodne z dobrymi praktykami w zakresie obsługi i utrzymania urządzeń. Zawory, takie jak 1V1, są często stosowane w instalacjach hydraulicznych i pneumatycznych, a ich poprawne uruchamianie ma kluczowe znaczenie dla zapewnienia bezpieczeństwa operacyjnego oraz efektywności procesów. Dobrą praktyką jest również przeprowadzanie regularnych szkoleń dla operatorów, aby zapewnić, że są oni zaznajomieni z obsługą przycisków i zasadami ich działania w różnych scenariuszach. W kontekście norm przemysłowych, zastosowanie przycisków manualnych jako metody załączania jest zgodne z normami bezpieczeństwa, które kładą nacisk na możliwość szybkiego zatrzymania procesów w nagłych przypadkach.

Pytanie 4

W jakim urządzeniu dochodzi do przemiany energii promieniowania słonecznego na energię elektryczną?

A. Fototranzystorze

B. Fotorezystorze

C. Fotodiodzie

D. Fotoogniwie

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Fotoogniwo jest urządzeniem, które przekształca energię promieniowania słonecznego na energię elektryczną poprzez zjawisko fotowoltaiczne. Proces ten polega na generowaniu par elektron-dziura w materiale półprzewodnikowym, takim jak krzem, w wyniku absorpcji fotonów. Kiedy foton uderza w atom w strukturze półprzewodnika, przekazuje swoją energię elektronowi, co prowadzi do jego wzbudzenia i możliwości swobodnego poruszania się w strukturze materiału. W rezultacie tego procesu powstaje prąd elektryczny. Fotoogniwa są szeroko stosowane w systemach energii odnawialnej, takich jak panele słoneczne montowane na dachach budynków czy farmach fotowoltaicznych, przyczyniając się do zrównoważonego rozwoju i redukcji emisji CO2. W branży energetycznej fotoogniwa zgodne są z normami IEC 61215 i IEC 61730, które dotyczą testowania modułów słonecznych, zapewniając ich jakość i bezpieczeństwo w eksploatacji.

Pytanie 5

Jaką średnicę powinien mieć otwór, aby pomieścić nit o średnicy 2 mm?

A. 2,1 mm

B. 2,3 mm

C. 2,0 mm

D. 1,9 mm

Odpowiedź 2,1 mm jest poprawna, ponieważ przy wykonywaniu otworów pod nity ważne jest, aby zapewnić odpowiedni luz montażowy. Nit o średnicy 2 mm wymaga otworu o nieco większej średnicy, aby umożliwić właściwe wprowadzenie nitu oraz zapewnić odpowiednią przestrzeń do rozprężenia. Zgodnie z normami dotyczącymi montażu nitów, zaleca się, aby średnica otworu była o 0,1 mm do 0,3 mm większa od średnicy samego nitu. W praktyce, luz ten pozwala na łatwiejsze osadzenie nitu oraz eliminuje ryzyko uszkodzenia materiału, w który wprowadzany jest nit. Zbyt wąski otwór może prowadzić do trudności w montażu i do uszkodzeń. W przypadku materiałów o dużej twardości lub w zastosowaniach wymagających precyzyjnego zamocowania, zachowanie odpowiednich standardów luzu jest kluczowe dla długowieczności połączenia. Warto również zwrócić uwagę na materiały, z których wykonane są elementy, ponieważ różne rodzaje metali mogą wymagać różnych tolerancji w zakresie średnicy otworu, co jest podkreślone w standardach takich jak ISO 286-1.

Pytanie 6

Przedstawiony na rysunku schemat podłączenia dwóch niezależnych źródeł napięcia stałego jest stosowany do zasilania silnika prądu stałego

A. szeregowo-bocznikowego.

B. szeregowego.

C. bocznikowego.

D. obcowzbudnego.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Silnik obcowzbudny jest szczególnym przypadkiem silnika prądu stałego, który wykorzystuje niezależne źródło napięcia do zasilania uzwojenia wzbudzenia. W przedstawionym schemacie widać, że uzwojenie wzbudzenia jest zasilane z drugiego źródła, co pozwala na precyzyjne kontrolowanie pola magnetycznego w silniku. Taka konfiguracja jest szczególnie korzystna w zastosowaniach, gdzie wymagana jest wysoka dynamika oraz zmienność momentu obrotowego, jak w przypadku napędów w urządzeniach przemysłowych czy elektrycznych pojazdach. W praktyce, dzięki niezależnemu zasilaniu uzwojenia wzbudzenia, można uzyskać lepszą charakterystykę pracy silnika oraz zwiększyć jego efektywność energetyczną. Standardy branżowe, takie jak IEC 60034, podkreślają znaczenie odpowiedniego doboru typów silników do specyficznych aplikacji, a silnik obcowzbudny często znajduje się w wykazie zaleceń do zastosowań wymagających dużych zmian prędkości obrotowej oraz precyzyjnego sterowania.

Pytanie 7

W układzie zastosowano przetworniki ciśnienia o prądowych sygnałach wyjściowych. Na podstawie danych katalogowych przetworników oraz wyników przeprowadzonych pomiarów wskaż, który z przetworników nie działa prawidłowo.

Przetwornik	Zakres sygnału wejściowego [MPa]	Zakres sygnału wyjściowego [mA]	Wartość sygnału wejściowego [MPa]	Wartość sygnału wyjściowego [mA]
1	0 ÷ 1	0 ÷ 20	0,50	10
2	0 ÷ 2	0 ÷ 20	0,50	5
3	0 ÷ 1	4 ÷ 20	0,50	12
4	0 ÷ 2	4 ÷ 20	0,50	5

A. Przetwornik 4

B. Przetwornik 1

C. Przetwornik 2

D. Przetwornik 3

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Przetwornik 4 jest odpowiednią odpowiedzią, ponieważ jego działanie jest niezgodne z oczekiwaniami w kontekście standardów przetworników ciśnienia. Zgodnie z danymi katalogowymi, dla ciśnienia 0,50 MPa przetwornik ten powinien generować sygnał 8 mA. W przypadku braku prawidłowego sygnału, jak w tym przypadku 5 mA, wskazuje to na awarię urządzenia lub błędną kalibrację. Praktyczne zastosowanie przetworników ciśnienia wymaga ich niezawodności, ponieważ od ich działania zależy poprawność pomiarów w różnych procesach technologicznych. W związku z tym, regularne sprawdzanie i kalibracja tych urządzeń są kluczowe w utrzymaniu standardów jakości i bezpieczeństwa w przemyśle. Ponadto, w przypadku nieprawidłowego działania przetwornika, istotne jest przeprowadzenie diagnostyki w celu określenia przyczyn błędów, co może obejmować testy elektryczne oraz analizę warunków pracy. Warto również zaznaczyć, że odpowiednie monitorowanie sygnałów wyjściowych pozwala na wczesne wykrywanie problemów i minimalizowanie przestojów w procesie technologicznym.

Pytanie 8

Do pracy związanej z lutowaniem elementów dyskretnych na płytce drukowanej powinno się założyć

A. obuwie ochronne z gumową podeszwą

B. rękawice odporne na wysoką temperaturę

C. fartuch ochronny

D. okulary ochronne

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Fartuch ochronny jest niezbędnym elementem odzieży roboczej w pracy związanej z lutowaniem elementów dyskretnych na płytkach drukowanych. Jego główną funkcją jest ochrona pracownika przed rozpryskami cyny oraz innymi niebezpiecznymi substancjami, które mogą wydobywać się podczas procesu lutowania. Fartuch wykonany z odpowiednich materiałów odpornych na wysokie temperatury i chemikalia minimalizuje ryzyko poparzeń oraz kontaktu z substancjami szkodliwymi. W praktyce, dobrym przykładem zastosowania fartucha ochronnego mogą być stanowiska pracy w laboratoriach elektronicznych czy zakładach produkcyjnych, gdzie precyzyjne lutowanie komponentów jest kluczowe. Ponadto, fartuchy ochronne powinny być zgodne z normami bezpieczeństwa, takimi jak EN 13034, które regulują wymagania dotyczące odzieży, chroniącej przed czynnikami chemicznymi. Wybierając fartuch, warto zwrócić uwagę na jego wygodę i funkcjonalność, co wpływa na komfort pracy oraz efektywność.

Pytanie 9

Aby zdemontować sterownik PLC z szyny DIN (TS-35), potrzebne jest

A. klucza imbusowego

B. wkrętaka krzyżowego

C. wkrętaka płaskiego

D. klucza płaskiego

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wkrętak płaski to najlepsze narzędzie do demontowania sterowników PLC z szyny DIN. Dlaczego? Bo te sterowniki mają często specjalne zatrzaski, które można łatwo zwolnić właśnie tym wkrętakiem. Jak to robić? Wystarczy delikatnie wsunąć końcówkę wkrętaka w szczelinę zatrzasku i lekko pchnąć, żeby go odczepić. To naprawdę działa. Używanie wkrętaka płaskiego jest też zgodne z zasadami bezpieczeństwa, bo pozwala na dokładne działanie bez ryzyka uszkodzenia zarówno sterownika, jak i szyny. W automatyce przemysłowej, jak wiadomo, odpowiednie narzędzia to podstawa, żeby urządzenia działały długo i aby nie wydawać kasy na naprawy. No i nie zapominajmy, że wkrętaki płaskie są mega uniwersalne. Można je stosować nie tylko do demontażu, ale też do instalacji i konserwacji różnych sprzętów elektrycznych. Naprawdę warto mieć je w swoim warsztacie, bo ułatwiają pracę.

Pytanie 10

Po wyczyszczeniu filtra używanego do wstępnego oczyszczania powietrza, kondensat należy

A. oczyścić z resztek oleju

B. odprowadzić bezpośrednio do ścieków

C. osuszyć z nadmiaru wody

D. przefiltrować przy użyciu węgla aktywnego

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 'oczyścić z cząstek oleju' jest poprawna, ponieważ kondensat pochodzący z filtrów do zgrubnego oczyszczania powietrza często zawiera cząstki oleju, które mogą być szkodliwe dla środowiska oraz niezgodne z przepisami dotyczącymi odprowadzania ścieków. Oczyszczanie kondensatu z takich zanieczyszczeń jest kluczowe, aby zapewnić jego bezpieczne i zgodne z normami technicznymi usunięcie. W praktyce, w wielu zakładach przemysłowych stosuje się specjalistyczne separatory oleju, które skutecznie wydzielają olej z wody. Dzięki takiemu procesowi, kondensat można następnie poddać dalszym procesom oczyszczania lub bezpiecznie odprowadzić do systemu kanalizacyjnego, zgodnie z lokalnymi regulacjami prawnymi. Niezastosowanie się do tych zasad może prowadzić do zanieczyszczenia wód gruntowych oraz naruszenia norm środowiskowych, co wiąże się z poważnymi konsekwencjami prawnymi i finansowymi.

Pytanie 11

Przedstawione narzędzie służy do

A. ściągania izolacji z przewodów.

B. zaciskania końcówek kablowych elektrycznych.

C. zaciskania opasek kablowych.

D. zarabiania łączówek telekomunikacyjnych.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "ściągania izolacji z przewodów" jest poprawna, ponieważ narzędzie przedstawione na zdjęciu to ściągacz izolacji, które służy do precyzyjnego usuwania izolacji z przewodów elektrycznych. Narzędzia te są standardowym wyposażeniem w pracach elektrycznych, stosowanym w instalacjach domowych oraz przemysłowych. ściągacze izolacji posiadają regulowane szczęki, co umożliwia dostosowanie ich do różnych średnic przewodów, co jest kluczowe w zapewnieniu efektywności i bezpieczeństwa pracy. Używanie tego narzędzia pozwala na uniknięcie uszkodzeń przewodów, co jest szczególnie istotne w kontekście zachowania wysokich standardów bezpieczeństwa zgodnych z normami IEC 60364. Warto również nadmienić, że prawidłowe ściąganie izolacji ma na celu nie tylko ułatwienie dalszych prac, ale również zapewnienie optymalnego przewodzenia prądu, co jest kluczowe dla funkcjonowania instalacji elektrycznych.

Pytanie 12

Zainstalowanie dodatkowych zaworów bezpieczeństwa w systemie zasilającym zbiornik ciśnieniowy?

A. ogranicza ryzyko wynikające z możliwości rozerwania zbiornika

B. nie wywiera wpływu na wzrost lub zmniejszenie ryzyka, jakie wynika z możliwości rozerwania zbiornika

C. powiększa ryzyko związane z możliwością rozerwania zbiornika

D. całkowicie redukuje ryzyko, jakie wiąże się z możliwością rozerwania zbiornika

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Montaż dodatkowych zaworów bezpieczeństwa w instalacji zasilającej zbiornik ciśnieniowy to naprawdę ważny krok, jeśli chodzi o bezpieczeństwo. Te zawory pomagają regulować ciśnienie wewnętrzne, co jest kluczowe, żeby nie doszło do rozerwania zbiornika. W praktyce, dobrze jest stosować zawory zgodnie z międzynarodowymi normami, na przykład ASME czy EN. Wyobraź sobie sytuację w zakładzie przemysłowym, gdzie pompy generują duże ciśnienie; wtedy zawory mogą odprowadzić nadmiar medium, co jest mega przydatne. No i oczywiście pamiętaj o regularnej konserwacji tych zaworów – to też wpływa na bezpieczeństwo całej operacji. Odpowiednio dobrane i zainstalowane zawory naprawdę mogą zmniejszyć ryzyko wypadków, co jest korzystne zarówno dla ludzi, jak i dla samej infrastruktury.

Pytanie 13

Na rysunku przedstawiono

A. struganie.

B. szlifowanie.

C. toczenie.

D. frezowanie.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Struganie to proces obróbki skrawaniem, gdzie narzędzie porusza się wzdłuż materiału, usuwając warstwę materiału. W przeciwieństwie do toczenia, przy którym obrabiany materiał obraca się, a narzędzie wykonuje ruch posuwowy, w struganiu materiał pozostaje nieruchomy lub przemieszcza się minimalnie. Narzędzie strugarskie ma charakterystyczny kształt, co pozwala na uzyskanie gładkiej powierzchni oraz precyzyjne wymiarowanie. Proces ten jest powszechnie stosowany w obróbce drewna oraz metali, umożliwiając uzyskanie odpowiednich wymiarów i kształtów elementów. Przykładowo, w przemyśle meblarskim struganie jest używane do wygładzania powierzchni drewnianych, co zwiększa estetykę i jakość wyrobu finalnego. Dobre praktyki związane z struganiem obejmują dobór odpowiednich narzędzi oraz parametrów obróbczych, takich jak prędkość posuwu i głębokość skrawania, co ma kluczowe znaczenie dla uzyskania optymalnych rezultatów i minimalizacji odpadów materiałowych.

Pytanie 14

Aby zmierzyć napięcie na cewce elektrozaworu o nominalnym U_n = 24 V, zastosowano analogowy woltomierz z 75 podziałami na skali, ustawiony na zakres 30 V. Ile podziałów wskaże ten woltomierz, jeśli napięcie na cewce elektrozaworu jest poprawne?

A. 75

B. 24

C. 30

D. 60

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 60 działek jest prawidłowa, ponieważ w celu obliczenia, ile działek wskaże woltomierz przy napięciu 24 V, należy najpierw ustalić, na ile jednostek odpowiada zakres 30 V woltomierza o 75 działkach. Każda działka na skali woltomierza odpowiada napięciu równemu 30 V / 75 działek = 0,4 V na działkę. Następnie, aby obliczyć, ile działek odpowiada napięciu 24 V, dzielimy 24 V przez wartość jednej działki: 24 V / 0,4 V/działkę = 60 działek. Takie podejście jest zgodne z praktykami stosowanymi w pomiarach elektrotechnicznych, gdzie dokładność i znajomość charakterystyki używanego sprzętu są kluczowe. Woltomierz analogowy jest przydatnym narzędziem w diagnostyce układów elektronicznych, a jego prawidłowe odczytywanie skali pozwala na szybką ocenę stanu urządzeń oraz systemów. Przykładem zastosowania jest kontrola elementów w instalacjach automatyki przemysłowej, gdzie precyzyjne pomiary napięcia mogą zapobiegać uszkodzeniom sprzętu oraz zapewniać ich efektywność operacyjną.

Pytanie 15

Który z poniższych elementów nagle obniża swoją rezystancję po osiągnięciu określonego poziomu napięcia na jego terminalach?

A. Warystor.

B. Termistor.

C. Tensometr.

D. Gaussotron.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Warystor to element elektroniczny, którego rezystancja gwałtownie spada po przekroczeniu określonego napięcia, znanego jako napięcie nominalne. Ten mechanizm jest zjawiskiem nieliniowym, co oznacza, że warystor działa jako izolator, gdy napięcie jest poniżej tego poziomu, ale staje się przewodnikiem, gdy napięcie przekracza tę granicę. Warystory są często stosowane w obwodach ochronnych, aby zabezpieczać urządzenia przed przepięciami, na przykład w zasilaczach oraz w systemach zabezpieczeń. Gdy napięcie wzrasta, warystor skutecznie 'odprowadza' nadmiar energii, co zapobiega uszkodzeniu innych komponentów w obwodzie. Z punktu widzenia norm i dobrych praktyk, warystory są zalecane w projektach, gdzie występuje ryzyko przepięć, zgodnie z normami IEC 61000-4-5 dotyczącymi odporności na przepięcia. Dodatkowo, ich zastosowanie w ochronie obwodów elektronicznych staje się kluczowe w kontekście wzrastającej liczby urządzeń narażonych na zakłócenia sieciowe oraz zmienność napięcia.

Pytanie 16

Ile powinna wynosić średnica tłoka siłownika pneumatycznego z jednostronnym tłoczyskiem, aby przy zasilaniu powietrzem o ciśnieniu 8 barów można uzyskać przy wysuwaniu tłoczyska siłę 160 N (przyjmując sprawność siłownika 100%)?

F = P · S

S = π · r²

A. 10 mm

B. 20 mm

C. 16 mm

D. 32 mm

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to 16 mm, co wynika z zastosowania wzoru na siłę F = P * S, gdzie F to siła, P to ciśnienie, a S to pole powierzchni tłoka. Przy ciśnieniu 8 barów i wymaganej sile 160 N, możemy obliczyć pole powierzchni tłoka jako S = F/P. Po przeliczeniu otrzymujemy S = 160 N / 800000 Pa = 0.0002 m². Następnie, przy korzystaniu ze wzoru na pole powierzchni koła S = π * r², możemy obliczyć promień, a następnie średnicę tłoka. Optymalizacja średnicy tłoka jest kluczowa w projektowaniu siłowników pneumatycznych, aby zapewnić ich efektywność energetyczną i odpowiednią wydajność. W praktyce, dokładne obliczenia i dobór średnicy tłoka wpływa na dynamikę działania systemów pneumatycznych, co jest istotne w automatyce przemysłowej. Zgodność z przepisami i standardami branżowymi, takimi jak ISO 6431, jest również ważna przy doborze komponentów siłowników.

Pytanie 17

Parametry zamieszczone w tabeli charakteryzują

Parametr	Wartość
Wydajność	21 l/min
Prędkość obrotowa	1500 obr./min
objętość geometryczna	14 cm³/obr.
zakres obrotów	od 800 do 3500 obr/min
ciśnienie nominalne	25 MPa
ciśnienie maksymalne	26 MPa

A. pompę hydrauliczną.

B. silnik hydrauliczny.

C. silnik elektryczny.

D. kompresor olejowy.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Parametry przedstawione w tabeli jednoznacznie wskazują na pompę hydrauliczną. Wydajność 21 l/min, prędkość obrotowa 1500 obr./min oraz zakres obrotów od 800 do 3500 obr./min są typowe dla tego typu urządzeń. Pompy hydrauliczne są kluczowymi elementami w układach hydraulicznych, wykorzystywanych w różnych aplikacjach przemysłowych, takich jak maszyny budowlane, rolnicze oraz w systemach automatyki. Objętość geometryczna 14 cm3/obr. i ciśnienie nominalne 25 MPa są również charakterystyczne dla hydrauliki. Dobre praktyki obejmują regularne monitorowanie tych parametrów, co pozwala na optymalizację wydajności i zapobieganie awariom. W przypadku pomp hydraulicznych, ich dobór do konkretnego zastosowania jest kluczowy, aby zapewnić efektywność systemu oraz jego niezawodność. Warto również zwrócić uwagę na normy branżowe, które regulują parametry działania pomp hydraulicznych, co potwierdza znaczenie tych wartości w prawidłowym ich funkcjonowaniu.

Pytanie 18

Ile wynosi napięcie między przewodami L3 i N, w sieci pokazanej na rysunku, jeżeli zmierzone napięcia międzyfazowe wynoszą 400 V?

A. 230 V

B. 200 V

C. 380V

D. 400 V

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
W sieci trójfazowej o napięciu międzyfazowym wynoszącym 400 V, napięcie między przewodem fazowym a przewodem neutralnym (N) wynosi około 230 V. To napięcie fazowe jest zgodne z normą PN-EN 50160, która definiuje parametry napięcia dostarczanego do odbiorców w Polsce. W praktyce, takie napięcie jest powszechnie stosowane w instalacjach elektrycznych do zasilania urządzeń domowych, oświetlenia i innych aplikacji wymagających zasilania z sieci. Znajomość tego napięcia jest kluczowa dla elektryków oraz inżynierów zajmujących się projektowaniem i budową instalacji elektrycznych. Umożliwia to właściwe dobieranie zabezpieczeń oraz przewodów, co wpływa na bezpieczeństwo i efektywność energetyczną instalacji. Użytkownicy powinni pamiętać, że pomiar napięcia w instalacji trójfazowej wymaga stosowania odpowiednich narzędzi pomiarowych, aby uzyskać dokładne wyniki, a także przestrzegania zasad BHP.

Pytanie 19

Która pompa hydrauliczna zbudowana jest z elementów przedstawionych na rysunku?

A. Tłokowa promieniowa.

B. Tłokowa osiowa.

C. Śrubowa.

D. Zębata.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Pompa śrubowa, którą zidentyfikowałeś, wyróżnia się konstrukcją opartą na dwóch śrubach, które obracają się w przeciwnych kierunkach. Taka konstrukcja pozwala na efektywne przemieszczanie cieczy w zamkniętej przestrzeni, co czyni ją idealnym rozwiązaniem w aplikacjach wymagających wysokiej wydajności i stabilności. Pompy śrubowe są często wykorzystywane w przemyśle naftowym oraz chemicznym, gdzie transportuje się substancje o dużej lepkości. Dzięki swojej konstrukcji, pompy te charakteryzują się niskimi pulsacjami i możliwością pracy przy dużych obciążeniach. W praktyce, stosuje się je również w systemach nawadniania oraz w instalacjach HVAC, gdzie ich niezawodność i trwałość są kluczowe. Posiadając wiedzę na temat budowy i funkcji pomp śrubowych, można lepiej dobierać odpowiednie urządzenia do specyficznych potrzeb przemysłowych, co jest zgodne z najlepszymi praktykami inżynieryjnymi.

Pytanie 20

Na rysunku przedstawiono wykres zależności sygnału wyjściowego od wielkości regulowanej (temperatury) regulatora

A. dwustanowego.

B. impulsowego.

C. ciągłego.

D. trójstanowego.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Regulator dwustanowy charakteryzuje się tym, że jego wyjście może przyjmować jedynie dwa stany: włączony (1) lub wyłączony (0). W przedstawionym wykresie, sygnał wyjściowy zmienia się z 0 na 1 przy osiągnięciu temperatury 100°C, a następnie wraca do 0 po przekroczeniu kolejnej wartości 150°C. Takie zachowanie jest typowe dla regulatorów stosowanych w prostych aplikacjach, takich jak sterowanie grzałkami, klimatyzatorami czy systemami ogrzewania, gdzie istotne jest utrzymanie temperatury w określonych granicach. W praktyce, zastosowanie regulatorów dwustanowych pozwala na prostotę konstrukcji oraz łatwość w implementacji systemów automatyki. W kontekście standardów branżowych, regulator dwustanowy spełnia wymagania normy IEC 61131 dotyczącej programowalnych kontrolerów logicznych, co zapewnia jego uniwersalność i niezawodność w różnych zastosowaniach przemysłowych. Dodatkowo, jego prostota w konfiguracji czyni go popularnym wyborem w systemach HVAC, gdzie szybkość reakcji na zmiany temperatury jest kluczowa dla efektywności energetycznej.

Pytanie 21

Który z elementów mechatronicznego układu napędowego umożliwia zmianę prędkości wysuwania tłoczyska siłownika 1A1?

A. Zespół OZ1

B. Zawór 1V2

C. Sterownik PLC

D. Zawór 1V1

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zawór 1V2 to naprawdę ważny element w mechatronicznym układzie napędowym. To dzięki niemu możemy precyzyjnie kontrolować, jak szybko wysuwa się tłok w siłowniku 1A1. Zawór proporcjonalny 1V2 reguluje przepływ medium, co bezpośrednio wpływa na ruch siłownika. W praktyce, kiedy operator zmienia przepływ oleju lub powietrza przez ten zawór, to może dostosować prędkość wysuwania tłoka do konkretnych potrzeb. To bardzo istotne w różnych dziedzinach, jak na przykład automatyka przemysłowa, gdzie precyzyjne sterowanie ruchem wpływa na efektywność produkcji. Według norm ISO oraz wytycznych o systemach hydraulicznych, zawory proporcjonalne dają nam większą precyzję i elastyczność w zarządzaniu napędem. I warto dodać, że dobrze dobrany i skonfigurowany zawór proporcjonalny naprawdę może zmniejszyć zużycie energii w systemie, co jest teraz na czasie, zwłaszcza w kontekście zrównoważonego rozwoju.

Pytanie 22

Ile wynosi wartość pojemności kondensatora, przedstawionego na ilustracji?

A. 474 μF

B. 474 nF

C. 470 nF

D. 470 μF

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 470 nF jest poprawna, ponieważ oznaczenie "474" na kondensatorze interpretuje się zgodnie z systemem kodowania wartości kondensatorów. Pierwsze dwie cyfry, czyli "47", oznaczają wartość podstawową, a ostatnia cyfra, "4", wskazuje mnożnik, który w tym przypadku wynosi 10^4 pF. Dlatego, przeliczając, otrzymujemy 470000 pF, co równa się 470 nF. W praktyce kondensatory takie jak ten znajdują zastosowanie w filtrach, rezonatorach czy układach czasowych. Znajomość sposobu odczytywania wartości kondensatorów jest kluczowa dla inżynierów elektroniki, ponieważ umożliwia właściwe dobieranie elementów w układach elektronicznych. Warto zaznaczyć, że zgodnie z normą IEC 60384, odpowiednie oznakowanie wartości kondensatorów jest standardem, co ułatwia ich identyfikację i zastosowanie w różnych projektach.

Pytanie 23

Jakie komponenty powinny być wykorzystane do stworzenia półsterowanego mostka prostowniczego?

A. Triaki oraz diaki

B. Triaki

C. Diody

D. Diody i tyrystory

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Półsterowany mostek prostowniczy to układ, który wykorzystuje diody oraz tyrystory do konwersji prądu zmiennego na prąd stały. Użycie diod w tym układzie jest kluczowe, ponieważ pełnią one funkcję prostowników, umożliwiając przepływ prądu w jednym kierunku. Tyrystory natomiast pozwalają na kontrolowanie momentu, w którym prąd zaczyna płynąć, co jest szczególnie istotne w aplikacjach wymagających regulacji mocy. Przykładem zastosowania półsterowanego mostka prostowniczego jest zasilanie silników elektrycznych, gdzie konieczne jest nie tylko prostowanie, ale także kontrolowanie prędkości obrotowej silnika. W takich aplikacjach zarządzanie energią i efektywnością jest kluczowe, a użycie tyrystorów pozwala na uzyskanie lepszej jakości sygnału oraz redukcję strat energii. Zgodnie z normami branżowymi, takie układy są często wykorzystywane w przemyśle automatyki, a ich prawidłowe projektowanie wymaga znajomości zasad działania komponentów elektronicznych oraz ich interakcji w obwodach. W praktyce, dobrze zaprojektowany mostek prostowniczy zwiększa niezawodność i efektywność systemu zasilania.

Pytanie 24

Jedną z kluczowych funkcji oscyloskopu dwukanałowego jest dokonywanie pomiaru

A. indukcyjności własnej cewki

B. przesunięcia fazowego napięciowych przebiegów sinusoidalnych

C. pojemności elektrycznej kondensatorów

D. natężenia pola elektrycznego

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź dotycząca pomiaru przesunięcia fazowego napięciowych przebiegów sinusoidalnych jest prawidłowa, ponieważ oscyloskop dwukanałowy jest narzędziem niezwykle przydatnym w analizie sygnałów elektrycznych. W kontekście pomiarów, przesunięcie fazowe jest kluczowym parametrem, który może mieć istotny wpływ na działanie układów elektronicznych, zwłaszcza w aplikacjach audio, telekomunikacyjnych oraz w systemach zasilania. Przykładowo, w układach synchronizacji sygnałów, dokładne ustawienie fazy jest niezbędne do optymalnej wydajności. Oscyloskop umożliwia pomiar różnicy fazy pomiędzy dwoma sygnałami, co może być kluczowe w ocenie stabilności systemów oraz w diagnostyce usterek. Ponadto, zgodnie z najlepszymi praktykami w inżynierii elektronicznej, pomiar fazy powinien być częścią rutynowych testów układów, aby zapewnić ich prawidłowe funkcjonowanie i minimalizować zakłócenia.

Pytanie 25

Na rysunku przedstawiono symbol

A. przetwornika analogowo-cyfrowego.

B. prostownika dwupołówkowego.

C. wzmacniacza operacyjnego.

D. stabilizatora napięcia.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Symbol przedstawiony na rysunku to klasyczny schemat wzmacniacza operacyjnego, który jest kluczowym elementem w wielu aplikacjach elektronicznych. Wzmacniacze operacyjne są używane do wzmacniania sygnałów elektrycznych, co czyni je niezbędnymi w obwodach analogowych. Charakterystyczny kształt trójkąta z dwoma wejściami, zazwyczaj oznaczonymi jako Uwe1 i Uwe2, oraz jednym wyjściem Uwy, jest szeroko stosowany w dokumentacji technicznej i w projektach inżynieryjnych. Wzmacniacze operacyjne znajdują zastosowanie w filtrach, układach integracyjnych, różnicowych oraz w wielu innych systemach, gdzie potrzebne jest precyzyjne wzmocnienie sygnału. Dzięki wysokim parametrom, takim jak niskie szumy i dużą impedancję wejściową, wzmacniacze operacyjne są również wykorzystywane w systemach pomiarowych i konwersji sygnałów. Warto zwrócić uwagę na normy i dobre praktyki w projektowaniu układów, takie jak zapewnienie stabilności wzmacniaczy operacyjnych poprzez odpowiednie dobranie wartości elementów pasywnych. Zrozumienie tych koncepcji jest kluczowe dla prawidłowego projektowania i analizy obwodów elektronicznych.

Pytanie 26

Który z podanych elementów przedstawiono na rysunku?

A. Silnik pneumatyczny.

B. Sprężarkę powietrza.

C. Silnik hydrauliczny.

D. Pompę hydrauliczną.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Silnik hydrauliczny to urządzenie, które przetwarza energię hydrauliczną na energię mechaniczną, a jego działanie opiera się na zjawisku przepływu cieczy pod ciśnieniem. Na przedstawionym rysunku widoczne są charakterystyczne wejścia zasilające oraz solidna konstrukcja, co jest typowe dla silników hydraulicznych. W branży hydrauliki, silniki te znajdują zastosowanie w różnych maszynach, takich jak koparki, dźwigi czy wózki widłowe, gdzie wymagane jest dostarczenie dużej mocy przy stosunkowo kompaktowych rozmiarach. Dobrą praktyką w projektowaniu systemów hydraulicznych jest wykorzystanie silników hydraulicznych w aplikacjach, które wymagają dużych momentów obrotowych. Warto również zauważyć, że silniki te muszą być odpowiednio dobierane do specyfiki zastosowania, co pozwala na osiągnięcie optymalnej efektywności energetycznej oraz wydajności operacyjnej. Dodatkowo, zrozumienie różnic między silnikiem a pompą hydrauliczną jest kluczowe, ponieważ silniki przekształcają energię, podczas gdy pompy ją generują, co jest istotne w budowie i funkcjonowaniu złożonych systemów hydraulicznych.

Pytanie 27

W przypadku oparzenia kwasem siarkowym, jak najszybciej należy usunąć kwas z oparzonej powierzchni dużą ilością wody, a potem zastosować kompres z

A. wody destylowanej

B. 1% roztworu kwasu octowego

C. 3% roztworu sody oczyszczonej

D. 1% roztworu kwasu cytrynowego

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Oparzenia kwasem siarkowym to poważny problem medyczny, który wymaga natychmiastowego działania. W przypadku kontaktu z tym silnym kwasem, pierwszym krokiem jest obfite przemycie oparzonego miejsca wodą, co pozwala na usunięcie resztek kwasu z powierzchni skóry. Następnie, zastosowanie 3% roztworu sody oczyszczonej jest kluczowe, ponieważ soda działa jako łagodny alkalizator, neutralizując działanie kwasu. W praktyce, stosowanie sody oczyszczonej jest zalecane w sytuacjach, gdzie zasadowe pH może przyczynić się do łagodzenia skutków oparzenia. Dobre praktyki w zakresie pierwszej pomocy w takich przypadkach obejmują również monitorowanie stanu pacjenta oraz unikanie używania substancji o bardziej kwasowym charakterze, co mogłoby pogorszyć sytuację. Warto również pamiętać, że w przypadku oparzeń chemicznych, nie zaleca się stosowania wody destylowanej, gdyż nie ma właściwości neutralizujących w odniesieniu do substancji kwasowych. Znajomość tych zasad jest kluczowa w kontekście bezpieczeństwa w miejscu pracy oraz w sytuacjach awaryjnych.

Pytanie 28

Napięcie próbne, utrata dielektryczna, maksymalna wartość napięcia, rezystancja izolacyjna, współczynnik temperaturowy pojemności, to parametry nominalne

A. rezystora

B. dioda pojemnościowa

C. solenoidu

D. kondensatora

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Kondensatory są elementami elektronicznymi, które gromadzą ładunek elektryczny. Napięcie probiercze, stratność dielektryczna, dopuszczalna wartość napięcia, rezystancja izolacji oraz temperaturowy współczynnik pojemności to kluczowe parametry charakteryzujące kondensatory. Napięcie probiercze określa maksymalne napięcie, które może być stosowane do testowania kondensatora bez ryzyka uszkodzenia. Stratność dielektryczna wskazuje na straty energii, które występują w dielektryku kondensatora, co jest istotne w kontekście efektywności energetycznej. Dopuszczalna wartość napięcia to maksymalne napięcie robocze, które kondensator może znieść bez przekroczenia granic bezpieczeństwa. Rezystancja izolacji jest miarą jakości dielektryka, a temperaturowy współczynnik pojemności informuje o tym, jak pojemność kondensatora zmienia się w funkcji temperatury. W praktyce, zrozumienie tych parametrów jest niezbędne przy projektowaniu obwodów elektronicznych, gdzie kondensatory pełnią kluczowe role w filtracji, wygładzaniu napięcia oraz w aplikacjach związanych z magazynowaniem energii.

Pytanie 29

Co należy zrobić w pierwszej kolejności, gdy poszkodowany w wypadku jest nieprzytomny i nie wykazuje oznak oddychania?

A. wezwać pomoc i przeprowadzić sztuczne oddychanie

B. pozostawić poszkodowanego w aktualnej pozycji i zatelefonować po pomoc

C. przeprowadzić reanimację poszkodowanego i wezwać pomoc

D. wezwać pomoc i zapewnić drożność dróg oddechowych poszkodowanego

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Dobrze, że wybrałeś odpowiedź, która mówi o wezwaniu pomocy i udrożnieniu dróg oddechowych. Wiesz, że w sytuacji, gdy ktoś jest nieprzytomny i nie oddycha, to właśnie drożność dróg oddechowych jest kluczowa? Zgodnie z wytycznymi ERC, najpierw powinniśmy upewnić się, że drogi oddechowe są drożne, co można zrobić na przykład metodą 'tilt-chin' albo 'jaw-thrust'. Jak już upewnimy się, że wszystko jest ok, wtedy dzwonimy po pomoc i kontynuujemy resuscytację. Przykład? Wyobraź sobie wypadek samochodowy – pierwsze co, to musimy zadbać, by poszkodowany mógł oddychać, inaczej może dojść do niedotlenienia mózgu. I pamiętaj, według aktualnych wytycznych, nie należy robić sztucznego oddychania, zanim nie udrożnimy dróg, bo inaczej powietrze nie dotrze do płuc i tylko pogorszy sytuację.

Pytanie 30

Rozpoczęcie demontażu elektrozaworu w systemie elektropneumatycznym wymaga najpierw odłączenia

A. ciśnienia zasilającego układ

B. napięcia zasilającego

C. przewodów elektrycznych

D. przewodów pneumatycznych

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odłączenie napięcia zasilającego jest kluczowym krokiem przed demontażem elektrozaworu w układzie elektropneumatycznym. Zgodnie z zasadami bezpieczeństwa, zawsze należy najpierw wyłączyć zasilanie elektryczne, aby uniknąć ryzyka porażenia prądem oraz uszkodzenia komponentów. W praktyce, przed przystąpieniem do demontażu, operator powinien upewnić się, że urządzenie zostało odłączone od źródła zasilania i oznakować miejsce pracy, aby uniknąć przypadkowego włączenia. W standardach branżowych, takich jak PN-EN 60204-1, podkreśla się znaczenie stosowania procedur blokowania źródeł energii w celu zapewnienia bezpieczeństwa pracowników. Przykładem dobrych praktyk jest również stosowanie multimetru do sprawdzenia, czy nie ma napięcia w obwodzie przed przystąpieniem do prac serwisowych. W ten sposób można zminimalizować ryzyko wypadków oraz zapewnić prawidłowe funkcjonowanie systemu po ponownym zainstalowaniu elektrozaworu.

Pytanie 31

Jak nazywa się element przedstawiony na rysunku?

A. Śruba.

B. Mimośród.

C. Konfirmat.

D. Blachowkręt.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Element przedstawiony na rysunku to konfirmat, który jest kluczowym elementem w branży meblarskiej, szczególnie w kontekście łączenia płyt wiórowych oraz MDF. Konfirmaty są używane w produkcji mebli oraz w konstrukcjach, gdzie wymagana jest wysoka wytrzymałość połączenia. Dzięki swojej budowie, konfirmaty charakteryzują się szeroką główką z gniazdem na klucz imbusowy oraz gwintem na całej długości, co zapewnia stabilne i mocne połączenie. W praktyce, konfirmaty stosuje się do łączenia elementów mebli, takich jak blaty, boki czy tylne ściany szafek, co pozwala na uzyskanie estetycznego i trwałego efektu. Ich stosowanie jest zgodne z dobrymi praktykami branżowymi oraz standardami jakości produkcji mebli. Ponadto, konfirmaty mogą być używane w połączeniu ze specjalnymi kołkami, co dodatkowo zwiększa ich wytrzymałość i odporność na odkształcenia. Wiedza na temat konfirmatów jest istotna dla wszystkich, którzy zajmują się konstrukcją mebli, a ich właściwy dobór i zastosowanie wpływa na jakość końcowego produktu.

Pytanie 32

Który z przedstawionych na rysunkach podzespołów urządzenia pneumatycznego zapewnia redukcję ciśnienia i zatrzymanie cząstek stałych w układzie zasilania sprężonym powietrzem?

A. D.

B. C.

C. B.

D. A.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź B jest poprawna, ponieważ filtr z regulatorem ciśnienia pełni kluczową rolę w układzie zasilania sprężonym powietrzem. Filtr usuwa zanieczyszczenia, takie jak cząstki stałe, krople wody i oleju, co jest istotne dla zachowania prawidłowego funkcjonowania urządzeń pneumatycznych. Regulacja ciśnienia jest niezbędna, aby uniknąć uszkodzeń systemu spowodowanych nadmiernym ciśnieniem. Przykładem praktycznego zastosowania jest przemysł motoryzacyjny, gdzie sprężone powietrze wykorzystuje się do zasilania narzędzi pneumatycznych. W tym kontekście, filtr z regulatorem ciśnienia zapewnia nie tylko bezpieczeństwo, ale także efektywność operacyjną, redukując ryzyko awarii sprzętu. Normy takie jak ISO 8573-1 definiują wymagania jakości powietrza sprężonego, co potwierdza znaczenie filtracji i regulacji w każdym systemie pneumatycznym. Przestrzeganie dobrych praktyk w zakresie konserwacji tych elementów pozwala na dłuższą żywotność i niezawodność urządzeń.

Pytanie 33

Układ, którego schemat przedstawiono na rysunku, wymaga zasilania

A. olejem hydraulicznym i energią elektryczną.

B. sprężonym powietrzem i energią elektryczną.

C. sprężonym powietrzem i olejem hydraulicznym.

D. wyłącznie sprężonym powietrzem.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź, która wskazuje na zasilanie układu sprężonym powietrzem i energią elektryczną, jest prawidłowa z kilku powodów. Układy pneumatyczne, takie jak te przedstawione na schemacie, wykorzystują sprężone powietrze do działania siłowników. Siłowniki pneumatyczne, jak 1A1 i 2A1, przekształcają energię sprężonego powietrza w ruch mechaniczny, co jest kluczowe w wielu procesach automatyk, takich jak przenoszenie, podnoszenie czy formowanie. Dodatkowo, układy elektroniczne, reprezentowane przez czujniki położenia S1 i S2 oraz elektrozawory 1V2 i 2V2, wymagają energii elektrycznej do monitorowania oraz kontrolowania pozycji siłowników. Stosowanie obu rodzajów zasilania jest zgodne z najlepszymi praktykami w branży automatyki, gdzie integrowane systemy pneumatyczne i elektryczne zwiększają efektywność i precyzję operacyjną. W wielu zastosowaniach przemysłowych, takich jak linie produkcyjne, połączenie tych dwóch typów zasilania pozwala na tworzenie bardziej złożonych i elastycznych systemów, co jest niezbędne w dynamicznie zmieniającym się środowisku produkcyjnym.

Pytanie 34

Jakie narzędzie powinno się zastosować do przygotowania przewodu LgY 0,75 mm2 przed jego montażem w listwie zaciskowej?

A. Zaciskarkę tulejek

B. Zaciskarkę konektorów

C. Klucz płaski

D. Klucz dynamometryczny

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zaciskarka tulejek jest narzędziem przeznaczonym do trwałego łączenia przewodów z różnymi typami konektorów, co jest kluczowe w procesie przygotowania przewodu LgY 0,75 mm² do montażu w listwie zaciskowej. Użycie zaciskarki pozwala na uzyskanie solidnego i niezawodnego połączenia, które jest zgodne z normami bezpieczeństwa oraz standardami branżowymi, takimi jak PN-EN 60352. Przykładem zastosowania zaciskarki tulejek jest łączenie przewodów w instalacjach elektrycznych, gdzie wymagane jest zapewnienie wysokiej jakości połączeń elektrycznych, zwłaszcza w sytuacjach, gdy przewody są narażone na wibracje lub zmiany temperatury. Przeprowadzenie prawidłowego zaciskania pozwala na uzyskanie niskiej rezystancji połączenia, co jest kluczowe dla efektywności energetycznej oraz bezpieczeństwa użytkowania instalacji. Korzystając z dobrej jakości zaciskarki, można również uniknąć problemów związanych z luźnymi połączeniami, które mogą prowadzić do przegrzewania się przewodów i potencjalnych zagrożeń pożarowych.

Pytanie 35

W której sprężarce występują elementy przedstawione na rysunku?

A. Tłokowej.

B. Rootsa.

C. Śrubowej.

D. Osiowej.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Sprężarki śrubowe są powszechnie stosowane w wielu aplikacjach przemysłowych, a ich konstrukcja opiera się na dwóch współpracujących wirnikach, które sprężają gaz. Elementy przedstawione na rysunku to właśnie wirniki sprężarki śrubowej, które charakteryzują się unikalnym, śrubowym kształtem. W procesie sprężania, jednym z wirników napędza silnik, a drugi wirnik obraca się w przeciwną stronę, co pozwala na efektywne i ciche sprężanie gazu. Sprężarki tego typu są często wykorzystywane w przemyśle, gdzie wymagane są stałe i niezawodne źródła sprężonego powietrza, na przykład w systemach pneumatycznych, a także w aplikacjach wymagających sprężania gazów przemysłowych. Warto zwrócić uwagę, że sprężarki śrubowe są bardziej efektywne energetycznie niż inne typy sprężarek, co czyni je korzystnym wyborem w dłuższym okresie użytkowania. Ich zastosowanie w lokalach przemysłowych podlega również standardom, które określają wymagania dotyczące efektywności energetycznej, co wpływa na ich popularność.

Pytanie 36

Po przeprowadzeniu napraw w szafie sterowniczej numerycznej obrabiarki, pracownik doznał porażenia prądem. Jest nieprzytomny, lecz oddycha. W pierwszej kolejności, po odłączeniu go od źródła prądu, powinno się wykonać następujące kroki:

A. ustawić poszkodowanego w stabilnej pozycji bocznej i wezwać pomoc medyczną

B. wezwać pomoc medyczną, położyć poszkodowanego na plecach i rozpocząć sztuczne oddychanie

C. ułożyć poszkodowanego na noszach w wygodnej pozycji i przetransportować go do lekarza w celu oceny stanu zdrowia

D. ustawić poszkodowanego na boku, zapewnić mu świeże powietrze i rozpocząć sztuczne oddychanie

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź, w której porażony zostaje ułożony w pozycji bocznej ustalonej, jest prawidłowa, ponieważ zapewnia to drożność dróg oddechowych i minimalizuje ryzyko aspiracji. Pozycja ta jest kluczowa w przypadku osób nieprzytomnych, które oddychają, ponieważ pozwala na swobodne wydostawanie się ewentualnych wydzielin, a jednocześnie chroni przed zadławieniem. Wzywając pomoc lekarską, dbamy o to, aby profesjonalna interwencja mogła zostać podjęta jak najszybciej, co jest szczególnie ważne w przypadku porażenia prądem, które może prowadzić do poważnych uszkodzeń wewnętrznych. W praktyce, osoby pracujące w środowisku przemysłowym powinny być przeszkolone w zakresie udzielania pierwszej pomocy, co jest zgodne z normą ISO 45001 dotyczącą zarządzania bezpieczeństwem i zdrowiem w pracy. Przykładowo, jeśli pracownik ulegnie porażeniu, niezwłocznie należy ocenić jego stan, a po umieszczeniu go w odpowiedniej pozycji, regularnie kontrolować jego oddech i reakcje, co jest kluczowe do oceny jego stanu przed przybyciem służb medycznych.

Pytanie 37

Którymi cyframi oznaczono na rysunku siłownika pneumatycznego beztłoczkowego wózek oraz system amortyzacji?

A. wózek – 5, system amortyzacji – 7

B. wózek – 6, system amortyzacji – 11

C. wózek – 6, system amortyzacji – 7

D. wózek – 5, system amortyzacji – 11

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź wskazuje, że wózek siłownika pneumatycznego beztłoczkowego oznaczony jest cyfrą 6, a system amortyzacji cyfrą 11. Wózek jest kluczową częścią układu, gdyż to na nim montowane są elementy robocze. W praktyce, jego poprawne działanie zapewnia prawidłowe przenoszenie obciążeń i ruch. System amortyzacji z kolei, oznaczony cyfrą 11, odgrywa niezwykle ważną rolę w tłumieniu drgań oraz stabilizacji wózka podczas pracy, co jest istotne dla bezpieczeństwa oraz wydajności operacji. Standardy branżowe, takie jak ISO 6431 dotyczące cylindrów pneumatycznych, uwzględniają zasady dotyczące konstrukcji i działania siłowników, co potwierdza znaczenie tych komponentów. Właściwe zrozumienie ich działania jest fundamentalne dla projektowania i eksploatacji systemów automatyki oraz pneumatyki, co ma praktyczne zastosowanie w wielu branżach, od produkcji po systemy transportowe.

Pytanie 38

Na rysunku przedstawiono sprzęgło

A. samonastawne.

B. podatne.

C. sztywne.

D. przegubowe.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Sprzęgło podatne jest kluczowym elementem w wielu zastosowaniach inżynieryjnych, szczególnie tam, gdzie wymagane jest przenoszenie momentu obrotowego przy jednoczesnym kompensowaniu niewielkich odchyleń. Tego typu sprzęgła są wykorzystywane w silnikach elektrycznych, przekładniach oraz systemach napędowych, gdzie elastyczność połączenia jest istotna dla redukcji drgań. Dzięki zastosowaniu elementów elastycznych, sprzęgła podatne pozwalają na zminimalizowanie wpływu obciążeń dynamicznych na komponenty mechaniczne. W praktyce, sprzęgła te są zgodne z normami ISO 9001, zapewniając wysoką jakość wykonania i niezawodność. Przykładem zastosowania sprzęgieł podatnych mogą być układy napędowe w pojazdach elektrycznych, gdzie dążenie do minimalizacji drgań i hałasu ma kluczowe znaczenie dla komfortu użytkowania. W kontekście standardów inżynieryjnych, sprzęgła podatne wykazują właściwości, które są zgodne z dobrymi praktykami w projektowaniu systemów mechanicznych, co czyni je idealnym rozwiązaniem w nowoczesnych konstrukcjach.

Pytanie 39

Przez jaki element manipulatora realizowane są różne operacje manipulacyjne?

A. Chwytaka

B. Sondy

C. Silnika

D. Regulatora

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Chwytak jest kluczowym elementem w systemach manipulacyjnych, odpowiedzialnym za wykonywanie operacji manipulacyjnych. Jego zadaniem jest chwytanie, przenoszenie i wydawanie obiektów w zadanych lokalizacjach, co jest fundamentalne w automatyzacji procesów produkcyjnych i logistycznych. Chwytaki mogą mieć różne formy, takie jak chwytaki pneumatyczne, elektryczne czy hydrauliczne, co pozwala na dostosowanie ich do specyfiki manipulowanych obiektów. Przykładowo, w przemyśle motoryzacyjnym chwytaki są wykorzystywane do montażu komponentów, gdzie precyzyjne i szybkie operacje są kluczowe dla efektywności produkcji. W praktyce, dobór odpowiedniego chwytaka wymaga analizy właściwości manipulowanych przedmiotów, takich jak ich waga, kształt i materiał, co jest zgodne z dobrą praktyką projektowania systemów automatyzacji. Standardy, takie jak ISO 9283, dotyczące oceny wydajności chwytaków, są również istotne, zapewniając ich odpowiednią funkcjonalność w zastosowaniach industrialnych.

Pytanie 40

W sytuacji krwawienia zewnętrznego dłoni pracownika po upadku z wysokości (pracownik jest przytomny, oddycha, tętno jest wyczuwalne, wezwano pogotowie), należy

A. nałożyć opatrunek, a po chwili zmienić go sprawdzając, czy krwawienie ustąpiło

B. przygotować jałowy opatrunek i mocno nacisnąć go na ranę

C. zatamować krew stosując opaskę poniżej rany i zabezpieczyć ranę bandażem

D. zatamować krew używając opaski powyżej rany i owinąć ranę bandażem

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
W przypadku krwotoku zewnętrznego, kluczowe jest podjęcie odpowiednich działań, aby zminimalizować utratę krwi i wspierać dalsze leczenie. Przygotowanie jałowego opatrunku i mocne uciskanie go na ranie to prawidłowa metoda postępowania, ponieważ ucisk na ranę pomaga zatrzymać krwawienie. Takie działanie jest zgodne z zasadami pierwszej pomocy, które zalecają stosowanie ucisku w miejscach krwawienia, zwłaszcza w przypadku krwotoków tętniczych i żylnych. W praktyce, zastosowanie jałowego opatrunku eliminuje ryzyko zakażenia, a mocne uciskanie sprzyja tworzeniu się skrzepu i stabilizuje ranę. Ważne jest również, aby nie zakładać opaski uciskowej powyżej rany, ponieważ może to prowadzić do dalszych uszkodzeń tkanek. W sytuacji, gdy krwawienie nie ustępuje, należy kontynuować ucisk oraz wezwać pomoc medyczną. Ponadto, znajomość techniki użytku opatrunków i ich właściwego stosowania w praktycznych sytuacjach jest niezbędna dla każdego, kto może być narażony na sytuacje wymagające udzielenia pierwszej pomocy.

Rozpocznij nowy egzamin

Powrót do strony głównej
