Szczegółowe wyniki:

Pytanie 1

Zwiększanie oraz ustawianie prefabrykatów żelbetowych w miejscach ich wbudowania stanowi roboty montażowe?

A. wstępne.

B. fundamentalne.

C. dodatkowe.

D. wsparcie.

Udzielając odpowiedzi, która nie uznaje podnoszenia i ustawiania prefabrykatów żelbetowych za roboty montażowe podstawowe, można wpaść w pułapkę myślenia, które nie dostrzega kluczowego znaczenia tych operacji w procesie budowlanym. Praca z prefabrykatami nie jest działalnością pomocniczą, jak sugeruje jedna z odpowiedzi, ponieważ obejmuje ona fundamentalne zadania, które bezpośrednio wpływają na integralność i stabilność konstrukcji. Klasyfikowanie tych działań jako pomocnicze może prowadzić do błędnego przekonania, że są one drugorzędne, co jest nieprawdziwe. W rzeczywistości, jeśli te podstawowe operacje nie zostaną przeprowadzone prawidłowo, cała konstrukcja może być narażona na poważne uszkodzenia. Jeśli chodzi o odpowiedzi takie jak 'poboczne' czy 'przygotowawcze', również prowadzą one do nieporozumienia. Roboty montażowe stanowią końcowy etap przygotowań, a nie ich element dodatkowy. Z kolei określenie ich jako przygotowawcze jest nieadekwatne, ponieważ nie odnoszą się one do wstępnych prac, lecz do kluczowych działań, które wpływają na finalizację konstrukcji. Takie myślenie może prowadzić do zaniedbań w procesie planowania i realizacji, co może skutkować błędami w montażu, a w konsekwencji zagrożeniem dla bezpieczeństwa obiektu.

Pytanie 2

Na podstawie przedstawionego wyciągu z Rozporządzenia Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych wskaż najwyższą kondygnację, na której mogą przebywać osoby, gdy prace montażowe odbywają się na szóstej kondygnacji.

Rozporządzenia Ministra Infrastruktury z dnia 6 lutego 2003 r.
w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (wyciąg)

§ 216. Przebywanie osób na górnych płaszczyznach ścian, belek, słupów, ram lub kratownic oraz na dwóch niższych kondygnacjach, znajdujących się bezpośrednio pod kondygnacją, na której są prowadzone roboty montażowe, jest zabronione.

A. 5

B. 4

C. 2

D. 3

Wybór nawet piątej kondygnacji jako najwyższej, na której mogą przebywać osoby podczas prac na szóstej kondygnacji, świadczy o niepełnym zrozumieniu regulacji dotyczących bezpieczeństwa pracy na budowie. Zgodnie z przepisami, które mówią o zakazie przebywania na dwóch kondygnacjach poniżej miejsca wykonywania robót, wybierając piątą lub czwartą kondygnację, narusza się istotne zasady bezpieczeństwa. Wiele osób popełnia błąd myśląc, że można zignorować te przepisy, na przykład uważając, że jeśli trzecia kondygnacja jest najniższą, to nie ma ograniczeń także dla wyższych. Tego rodzaju myślenie jest niebezpieczne, ponieważ może prowadzić do sytuacji, w których osoby znajdujące się na wyższych kondygnacjach będą narażone na ryzyko spadku materiałów budowlanych lub innych niebezpiecznych zdarzeń związanych z prowadzonymi pracami. Takie podejście nie tylko zwiększa ryzyko wypadków, ale także rodzi konsekwencje prawne dla pracodawców oraz prowadzi do nieodpowiedniego stosowania zasad BHP. Warto podkreślić, że normy dotyczące bezpieczeństwa pracy, takie jak te zawarte w ISO 45001, jasno definiują wymagania związane z zarządzaniem bezpieczeństwem i zdrowiem w miejscu pracy, oraz wskazują na konieczność przestrzegania przepisów, co ma na celu ochronę wszystkich pracowników i osób znajdujących się w pobliżu budowy.

Pytanie 3

Jakie materiały do spawania należy zastosować do ręcznego spawania łukowego stali konstrukcyjnej w kolumnach stalowych?

A. Stopy ze stali.

B. Pręty ze stali.

C. Elektrody ze stali.

D. Druty ze stali.

Elektrody stalowe są kluczowym materiałem stosowanym w ręcznym spawaniu łukowym stali konstrukcyjnej, szczególnie w przypadku spawania słupów stalowych. W procesie tym elektroda przewodzi prąd elektryczny, generując łuk spawalniczy, który topi zarówno elektrodę, jak i materiał podstawowy. Elektrodowy proces spawania zapewnia doskonałą kontrolę nad wtopieniem, co jest niezwykle istotne w kontekście konstrukcji stalowych, które muszą spełniać rygorystyczne normy wytrzymałościowe. W praktyce, elektrodę można wybrać w zależności od grubości materiału oraz rodzaju spoiny, a także warunków atmosferycznych, co ma ogromne znaczenie przy spawaniu na zewnątrz. Dobre praktyki spawalnicze, takie jak przestrzeganie parametrów spawania i odpowiednie przygotowanie krawędzi, są kluczowe, aby uzyskać wysokiej jakości spoiny, które zapewnią odpowiednią nośność i trwałość konstrukcji. Użycie odpowiednich elektrod, zgodnych z normami AWS czy EN, jest niezbędne dla zapewnienia wysokiej jakości i bezpieczeństwa w budownictwie.

Pytanie 4

Jakie urządzenie używa się do określenia odległości między punktami istotnymi w konstrukcji stalowej?

A. Poziomnicę

B. Dalmierz

C. Węgielnicę

D. Teodolit

Dalmierz to super przyrząd pomiarowy, który pomaga zmierzyć odległości między różnymi punktami. W budownictwie stalowym jest to mega ważne, bo dobrze wykonane pomiary zapewniają, że wszystkie elementy są na swoim miejscu i zgodne z planem. Szczególnie te nowoczesne dalmierze laserowe są szybkie i dokładne, co pozwala unikać wielu błędów, które mogłyby się zdarzyć przy użyciu tradycyjnych narzędzi. Na przykład, używasz dalmierza, kiedy musisz sprawdzić, jak daleko są słupy nośne od stropów - to jest kluczowe podczas montażu. Z tego co wiem, takie standardy jak ISO 17123 pokazują, jak ważne są dokładne pomiary w budownictwie, a dalmierz zalicza się do jednych z najlepszych narzędzi w tej dziedzinie. Często mają też różne dodatkowe funkcje, jak pomiar kąta czy powierzchni, co czyni je naprawdę wszechstronnym narzędziem dla inżynierów.

Pytanie 5

Haki zawiesi należy dobierać i mocować do pętli elementu prefabrykowanego podnoszonego, w sposób przedstawiony na rysunku

A. C.

B. D.

C. A.

D. B.

Odpowiedź 'D' jest poprawna, ponieważ przedstawia właściwe mocowanie haków zawiesi, które zapewnia optymalne rozłożenie obciążenia na elemencie prefabrykowanym. Równomierne rozłożenie obciążenia jest kluczowe, aby uniknąć przekrzywienia i potencjalnych uszkodzeń podczas podnoszenia. W praktyce, zastosowanie haków w sposób zaprezentowany w odpowiedzi 'D' pozwala na bezpieczeństwo operacji dźwigowych oraz zgodność z normami branżowymi, takimi jak PN-EN 13155, które regulują zasady dotyczące urządzeń dźwigowych i ich akcesoriów. Osoby zajmujące się dźwiganiem elementów prefabrykowanych powinny przestrzegać wytycznych dotyczących doboru i mocowania haków zawiesi, co zapobiega wypadkom oraz zapewnia efektywność pracy. Dodatkowo, warto zwrócić uwagę na regularne szkolenia z zakresu technik podnoszenia, aby na bieżąco aktualizować wiedzę na temat najlepszych praktyk w tej dziedzinie.

Pytanie 6

Podczas wykonywania betonowania dużych elementów konstrukcji, komponowaną mieszankę betonową umieszczaną w deskowaniu, należy zagęszczać warstwowo w celu

A. usunięcia z mieszanki nadmiaru powietrza i wody

B. przyspieszenia procesu wiązania mieszanki

C. zapobieżenia przywarciu mieszanki do deskowania

D. napowietrzenia mieszanki

Właściwe zagęszczanie mieszanki betonowej podczas betonowania dużych elementów konstrukcyjnych ma kluczowe znaczenie dla uzyskania wysokiej wytrzymałości i jednorodności materiału. Proces ten pozwala na usunięcie nadmiaru powietrza i wody, które mogą wpłynąć na strukturę betonu, prowadząc do jego osłabienia oraz tworzenia mikropęknięć. W praktyce, stosuje się różne metody zagęszczania, takie jak użycie wibratorów mechanicznych, które efektywnie eliminują pęcherzyki powietrza, a także poprawiają przyczepność mieszanki do formy. Zgodnie z normą PN-EN 206, zaprawy betonowe powinny być starannie zagęszczane, aby zapewnić ich optymalne właściwości mechaniczne. Dobre praktyki zalecają, aby zagęszczenie odbywało się w trakcie układania mieszanki warstwami, co umożliwia lepsze wnikanie betonu w formy i równomierne rozłożenie siły grawitacji, co sprzyja uzyskaniu trwałych elementów konstrukcyjnych. Monitorując proces zagęszczania, można również kontrolować jakość materiału, co jest niezbędne dla inwestycji budowlanych, ponieważ zbyt mała gęstość może prowadzić do osłabienia i zwiększenia porowatości betonu.

Pytanie 7

Kluczowy wpływ na jakość oraz trwałość powłok antykorozyjnych, chroniących elementy stalowej konstrukcji, ma

A. tempo nakładania powłok

B. temperatura otoczenia

C. typ użytych pędzli

D. odpowiednie przygotowanie podłoża

Właściwe przygotowanie podłoża jest kluczowym czynnikiem wpływającym na jakość i trwałość powłok antykorozyjnych. Zanim na stalowe elementy zostaną nałożone powłoki, podłoże musi być odpowiednio oczyszczone, aby usunąć wszelkie zanieczyszczenia, takie jak rdza, oleje czy resztki poprzednich powłok. Praktyka ta jest zgodna z normami takimi jak ISO 8501, które określają wymagania dotyczące przygotowania powierzchni stali przed malowaniem. Właściwe przygotowanie podłoża zapewnia lepszą przyczepność powłok, co jest niezbędne do ich skutecznej ochrony przed korozją. Na przykład, stosowanie metod takich jak piaskowanie czy chemiczne czyszczenie powierzchni pozwala na uzyskanie gładkiej i czystej powierzchni, co bezpośrednio wpływa na wydajność i trwałość zastosowanych materiałów. Warto również zaznaczyć, że nieodpowiednie przygotowanie podłoża może prowadzić do problemów takich jak łuszczenie się farby, co z kolei naraża konstrukcję na korozję i zmniejsza jej żywotność.

Pytanie 8

Jakie metody ochrony przed korozją stosuje się dla stalowych elementów konstrukcyjnych na placu budowy?

A. Aluminiowanie

B. Malowanie natryskiem

C. Cynkowanie

D. Malowanie za pomocą pędzla

Malowanie pędzlem to jedna z najczęściej stosowanych metod zabezpieczania elementów stalowych przed korozją na terenie budowy. Jest to proces, który pozwala na precyzyjne nałożenie farby ochronnej w miejscach trudnodostępnych oraz tam, gdzie wymagana jest dokładność. Malowanie pędzlem umożliwia również nałożenie cienkowarstwowej powłoki, co jest szczególnie istotne w przypadku renowacji. Dzięki temu można ograniczyć straty materiałowe oraz zapewnić lepsze pokrycie powierzchni. Praktyczne zastosowanie tej metody obejmuje zarówno elementy konstrukcyjne w budownictwie, jak i naprawy oraz konserwację istniejących obiektów. Dobre praktyki branżowe zalecają stosowanie farb o wysokiej odporności na czynniki atmosferyczne, co znacząco zwiększa trwałość powłok malarskich. Warto również zaznaczyć, że malowanie pędzlem jest zgodne z normami ochrony środowiska, ponieważ pozwala na kontrolę ilości użytego materiału oraz redukcję odpadów. Takie podejście wpisuje się w zasady zrównoważonego rozwoju w budownictwie.

Pytanie 9

Jaką maszynę montażową najczęściej stosuje się przy budowie wielopiętrowych obiektów z prefabrykowanych elementów żelbetowych?

A. suwnicy bramowej

B. < żurawia bocznego

C. żurawia wieżowego

D. wyciągarki łańcuchowej

Żurawie wieżowe to naprawdę fajne maszyny do wznoszenia dużych budynków z prefabrykatów betonu. Mają super stabilność i potrafią podnosić ciężkie elementy na sporą wysokość, co jest mega istotne, gdy budujemy wyższe obiekty. Dzięki temu, że mają obrotową wieżę, mogą działać w sporym promieniu, co ułatwia organizację materiałów na budowie. Używanie ich przy budowie biurowców czy mieszkań jest na porządku dziennym, bo precyzja i bezpieczeństwo są tu kluczowe. Co ciekawe, te żurawie trzymają się standardów bezpieczeństwa, co jest ważne, gdy pracujemy na dużych wysokościach. W praktyce przyspieszają cały proces budowy i wpływają na jakość wykonania. Ogólnie, ich odpowiednie użycie to podstawa w nowoczesnym budownictwie.

Pytanie 10

Jakie połączenie należy wykonać do połączenia belki wiązarowej (1) i krokwi (2)?

A. Na wrąb czołowy.

B. Na nakładkę.

C. Na czop i gniazdo.

D. Na zwidłowanie.

Połączenie belki wiązarowej (1) i krokwi (2) na wrąb czołowy jest uznawane za standardowe i efektywne rozwiązanie w konstrukcjach dachowych. Ta metoda zapewnia odpowiednią stabilność, ponieważ pozwala na dużą powierzchnię styku między elementami, co przekłada się na lepsze przenoszenie obciążeń. W praktyce, stosując wrąb czołowy, można łatwo dostosować kąt połączenia, co jest istotne w przypadku różnych kształtów dachów. Ponadto, zgodność z polskimi normami budowlanymi zapewnia, że takie połączenie będzie spełniać wymagania dotyczące bezpieczeństwa i nośności. Przykładowo, w konstrukcjach drewnianych o większych rozpiętościach, zastosowanie wrąbu czołowego pozwala na zminimalizowanie lokalnych odkształceń i zwiększa odporność na obciążenia dynamiczne, co jest kluczowe przy zmiennych warunkach atmosferycznych. Zastosowanie tej metody jest więc nie tylko zgodne z najlepszymi praktykami budowlanymi, ale także przyczynia się do dłuższej trwałości całej konstrukcji.

Pytanie 11

Przedstawiony na rysunku uchwyt szczękowy zawiesia przeznaczony jest do podnoszenia i transportu

A. dwuteowników.

B. ceowników.

C. zwojów drutu.

D. rur stalowych.

Ten uchwyt szczękowy, który widzisz na rysunku, jest stworzony specjalnie do transportu ceowników. Ceowniki mają kształt litery 'C', więc potrzebują odpowiednich narzędzi do chwytania ich, żeby były stabilne i bezpieczne podczas podnoszenia. Konstrukcja szczęk w uchwycie jest dostosowana do tego kształtu, co sprawia, że można je pewnie złapać. W praktyce, takie uchwyty są bardzo popularne w budownictwie i magazynach, gdzie ceowniki są używane do budowy różnych konstrukcji nośnych. Warto pamiętać, że właściwe używanie uchwytów szczękowych jest kluczowe dla bezpieczeństwa, zgodnie z normami jak PN-EN 13155, które mówią o urządzeniach do podnoszenia. Użycie złego uchwytu może prowadzić do niebezpieczeństw, jak na przykład upadek ładunku, więc ważne jest, żeby zawsze dobierać narzędzia do ich przeznaczenia.

Pytanie 12

Jakie z podanych narzędzi służy do rozbiórki obiektów betonowych lub żelbetowych?

A. Wiertło koronowe.

B. Młot wibracyjny.

C. Szlifierka oscylacyjna

D. Zszywacz.

Młot wibracyjny jest narzędziem specjalistycznym, które służy do wyburzania konstrukcji betonowych lub żelbetowych. Jego działanie opiera się na silnych wibracjach, które umożliwiają skuteczne rozbicie twardych materiałów. W praktyce, młoty wibracyjne są wykorzystywane w budownictwie do usuwania starych fundamentów, niszczenia betonowych ścian oraz demontażu różnych konstrukcji. W porównaniu do innych narzędzi, takich jak młoty pneumatyczne, młoty wibracyjne oferują większą efektywność pracy oraz redukcję drgań przenoszonych na operatora, co zwiększa komfort użytkowania. Zgodnie z normami BHP, korzystanie z młota wibracyjnego wymaga odpowiedniego przeszkolenia oraz stosowania środków ochrony osobistej, aby zminimalizować ryzyko urazów. Dobrą praktyką jest również regularne serwisowanie sprzętu, aby zapewnić jego długotrwałą i bezpieczną eksploatację.

Pytanie 13

Ile litrażu farby antykorozyjnej trzeba zakupić, aby pomalować 10 stalowych belek o powierzchni 2,5 m² każda, wykonując to dwukrotnie, jeśli jedno malowanie wymaga 0,1 litra/m²?

A. 2,5 litra

B. 10 litrów

C. 5 litrów

D. 0,5 litra

Aby obliczyć ilość farby antykorozyjnej potrzebnej do pomalowania belek stalowych, należy najpierw określić całkowitą powierzchnię do pokrycia. Każda belka ma powierzchnię 2,5 m², więc 10 belek zajmuje łącznie 25 m² (10 * 2,5 m² = 25 m²). Ponieważ planowane jest dwukrotne malowanie, całkowita powierzchnia malarska wynosi 50 m² (25 m² * 2 = 50 m²). Następnie, wiedząc, że zużycie farby wynosi 0,1 litra na m², można obliczyć całkowite zużycie farby: 50 m² * 0,1 l/m² = 5 litrów. W praktyce, tak dokładne obliczenia są kluczowe, aby uniknąć niewystarczającej ilości farby, co mogłoby prowadzić do niedokładnego pokrycia i zwiększonego ryzyka korozji. W branży budowlanej oraz w przemyśle, stosuje się podobne kalkulacje, aby zapewnić, że wszystkie materiały są odpowiednio zaplanowane i zamówione zgodnie z wymaganiami projektu.

Pytanie 14

Pręty w węźle dźwigara kratowego przedstawionego na rysunku są połączone za pomocą

A. śrub M 16 i blachy o grubości 6 mm

B. śrub M 16 i blachy o grubości 10 mm

C. śrub M 10 i blachy o grubości 6 mm

D. śrub M 10 i blachy o grubości 10 mm

Wybór śrub M 16 oraz blach o grubości 6 mm jako elementów łączących pręty w węźle dźwigara kratowego jest zgodny z normami inżynieryjnymi, które definiują parametry połączeń w konstrukcjach stalowych. Śruby M 16 charakteryzują się dużą wytrzymałością na rozciąganie i ścinanie, co czyni je odpowiednimi do przenoszenia znacznych obciążeń. Zastosowanie blach o grubości 6 mm zapewnia dodatkową stabilność i sztywność połączenia. W praktyce, węzły dźwigarów kratowych są kluczowe dla zapewnienia integralności i stabilności konstrukcji. Poprawne dobranie wymiarów i klas materiałowych elementów łączących jest istotne w kontekście projektowania konstrukcji, aby zapewnić ich bezpieczeństwo i funkcjonalność w różnych warunkach obciążeniowych. Standardy takie jak Eurokod 3 czy PN-EN 1993 zawierają szczegółowe wytyczne dotyczące obliczeń i doboru elementów połączeniowych w konstrukcjach stalowych, co potwierdza trafność wyboru tych parametrów w danym przypadku.

Pytanie 15

Poprawna sekwencja czynności montażowych po umieszczeniu prefabrykatu żelbetowego w docelowym miejscu jest następująca:

A. ustawienie elementu → wstępna rektyfikacja → stężenie montażowe → zwolnienie z haka

B. wstępna rektyfikacja → stężenie montażowe → ustawienie elementu → zwolnienie z haka

C. stężenie montażowe → zwolnienie z haka → ustawienie elementu → wstępna rektyfikacja

D. zwolnienie z haka → ustawienie elementu → stężenie montażowe → wstępna rektyfikacja

Poprawna odpowiedź to ustawienie elementu, wstępna rektyfikacja, stężenie montażowe, zwolnienie z haka. Kolejność ta jest zgodna z najlepszymi praktykami w zakresie montażu prefabrykatów żelbetowych, które mają na celu zapewnienie stabilności i bezpieczeństwa konstrukcji. Ustawienie elementu to pierwszy krok, który pozwala na dokładne umiejscowienie prefabrykatu w zaplanowanej pozycji. Następnie przeprowadza się wstępną rektyfikację, czyli dostosowanie elementu do wymagań projektowych i poziomu, co jest kluczowe dla dalszych prac. Stężenie montażowe, które następuje po rektyfikacji, służy do zabezpieczenia elementu przed ruchem podczas dalszego montażu oraz zapewnia jego stabilność. Końcowym etapem jest zwolnienie z haka, co umożliwia zakończenie procesu montażowego. Przykład zastosowania tej procedury można zobaczyć na placach budowy, gdzie odpowiednia kolejność działań minimalizuje ryzyko błędów montażowych i zapewnia zgodność z projektami oraz normami budowlanymi, jak PN-EN 13670 dotycząca wykonania konstrukcji budowlanych."

Pytanie 16

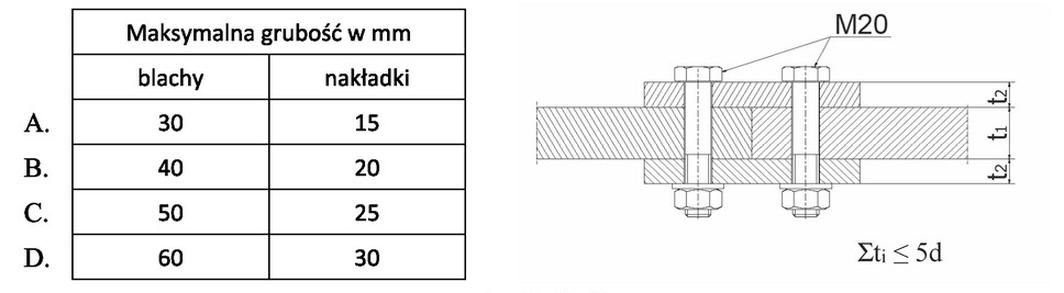

Wiedząc, że suma grubości łączonych elementów nie może być większa od pięciokrotnej średnicy śruby, wskaż maksymalne grubości elementów w połączeniu przedstawionym na rysunku.

A. B.

B. A.

C. D.

D. C.

Odpowiedź C jest prawidłowa, ponieważ suma grubości łączonych elementów, w tym blachy i nakładki wynosząca 75 mm, mieści się w dozwolonym limicie, którym jest pięciokrotność średnicy śruby, tj. 100 mm. Ważne jest, aby przestrzegać tego wymogu, ponieważ nadmierna grubość może prowadzić do nieodpowiedniego rozkładu naprężeń w strefach połączeń, co może skutkować uszkodzeniem elementów lub awarią połączenia. W praktyce inżynieryjnej, właściwe obliczenie grubości połączeń ma kluczowe znaczenie w projektowaniu konstrukcji, aby zapewnić ich stabilność i bezpieczeństwo. W branży budowlanej oraz mechanicznej, takie analizy są zgodne z normami takimi jak PN-EN 1993-1-8, które regulują m.in. projektowanie połączeń w konstrukcjach stalowych. Zastosowanie tego typu rozwiązań nie tylko zwiększa wytrzymałość, ale także pozwala na optymalizację materiałową, co z kolei przekłada się na efektywność kosztową całego projektu.

Pytanie 17

Przedstawiony na rysunku uchwyt montażowy przeznaczony jest do transportu stalowych

A. dwuteowników.

B. blach.

C. rur.

D. ceowników.

Uchwyt montażowy przedstawiony na rysunku jest typowym narzędziem używanym do transportu stalowych dwuteowników, co jest kluczowe w wielu procesach inżynieryjnych i budowlanych. Dwuteowniki, będące elementami konstrukcyjnymi o charakterystycznym kształcie litery 'H', są często wykorzystywane w budownictwie do wspierania konstrukcji oraz jako belki nośne. Uchwyt jest zaprojektowany tak, aby zapewnić stabilne i bezpieczne chwytanie tych elementów, co minimalizuje ryzyko uszkodzenia ich podczas transportu. Standardy bezpieczeństwa w transporcie materiałów budowlanych, takie jak normy EN 13155 dotyczące chwytaków do podnoszenia, nakładają na producentów obowiązek zapewnienia, że narzędzia te są odpowiednio dostosowane do specyfiki transportowanych obiektów. Dzięki zastosowaniu uchwytu montażowego, transport dwuteowników staje się bardziej efektywny, co przyczynia się do oszczędności czasu i zwiększenia bezpieczeństwa na placu budowy. Warto również zwrócić uwagę na fakt, że odpowiednie przeszkolenie operatorów w zakresie użycia tego typu uchwytów jest kluczowe dla zapewnienia ich prawidłowego i bezpiecznego stosowania. To praktyczne podejście do transportu elementów stalowych potwierdza skuteczność przedstawionego rozwiązania w przemyśle budowlanym.

Pytanie 18

Na podstawie fragmentu przekroju drewnianej konstrukcji dachowej określ wymiary murłat.

A. 10×10 cm

B. 16×5 cm

C. 100×140 cm

D. 78×118 cm

Murłata o wymiarach 10×10 cm jest typowym elementem konstrukcyjnym stosowanym w wielu systemach dachowych. Wymiary te są zgodne z powszechnie przyjętymi normami budowlanymi, które uwzględniają zarówno wymagania wytrzymałościowe, jak i praktyczne aspekty instalacji. Murłata stanowi fundamentalny element, na którym opiera się cała konstrukcja dachu, dlatego jej dimensje muszą być starannie dobrane. W praktyce, murłaty tego rodzaju często są stosowane w konstrukcjach drewnianych, gdzie ich odpowiednia szerokość i wysokość zapewniają stabilność oraz prawidłowe przenoszenie obciążeń. Ponadto, zastosowanie murłat o standardowych wymiarach ułatwia proces zakupu materiałów oraz ich późniejszy montaż. Wymiar 10×10 cm zapewnia również odpowiednią powierzchnię do mocowania krokwi dachowych, co jest kluczowe dla zachowania integralności całej konstrukcji. W przypadku dachów o większych obciążeniach, warto rozważyć zastosowanie murłat o większych wymiarach, ale standardowa murłata 10×10 cm jest wystarczająca dla typowych projektów budowlanych.

Pytanie 19

Oznaczony na rysunku cyfrą 2 element więźby dachowej, przenoszący obciążenia na sąsiednie elementy, to

A. jętka.

B. zastrzał.

C. murłata.

D. wymian.

Odpowiedź "wymian" jest prawidłowa, ponieważ element oznaczony na rysunku cyfrą 2 pełni kluczową rolę w przenoszeniu obciążeń w konstrukcji więźby dachowej. Wymian, jako poziomy element, łączy sąsiednie krokiewki, a jego główną funkcją jest stabilizacja całej struktury. Dzięki wymianowi, obciążenia z dachu są równomiernie rozkładane na pozostałe elementy dachowe, co zapobiega deformacjom oraz zwiększa nośność całej konstrukcji. W praktyce, wymiany są stosowane w różnych typach dachów, zwłaszcza w tych o dużych rozpiętościach, gdzie kluczowe jest równoważenie sił. Zgodnie z normami budowlanymi, odpowiedni dobór wymian oraz ich prawidłowe umiejscowienie mają fundamentalne znaczenie dla zapewnienia bezpieczeństwa i stabilności budowli. Warto również zaznaczyć, że zastosowanie wymian może pomóc w zminimalizowaniu kosztów związanych z wzmocnieniem konstrukcji, co czyni je nie tylko funkcjonalnym, ale i ekonomicznym rozwiązaniem.

Pytanie 20

Na rysunku przedstawiono połączenie szkieletu ściany drewnianej z betonową płytą za pomocą

A. płaskiej taśmy montażowej.

B. stalowej płytki kolczastej.

C. wzmocnionego kątownika stalowego.

D. stalowej płytki perforowanej.

Wybór innego elementu zamiast wzmocnionego kątownika stalowego może prowadzić do istotnych problemów konstrukcyjnych. Stalowa płytka kolczasta, mimo że jest stosowana w niektórych konstrukcjach, nie zapewnia takiej samej stabilności jak kątownik. Płytka kolczasta jest bardziej odpowiednia dla połączeń, które nie wymagają dużych obciążeń czy wysokiej wytrzymałości na rozciąganie. Stalowa płytka perforowana także ogranicza się do lżejszych zastosowań, gdzie istotne jest jedynie połączenie bez znaczących obciążeń. Z kolei płaska taśma montażowa, choć może być używana do wiązania lekkich elementów, nie jest wystarczająco mocna na trwałe połączenia między drewnem a betonem, co czyni ją niewłaściwym wyborem w kontekście budowy ścian. Ponadto, nie uwzględnia ona dynamicznych obciążeń, co powinno być brane pod uwagę, szczególnie w przypadku obiektów narażonych na wstrząsy czy zmiany temperatury. Wyzwania te prowadzą do typowych błędów myślowych, takich jak niewłaściwe założenie, że każdy element stalowy będzie odpowiedni do wszystkich zastosowań. Zrozumienie właściwego doboru materiałów i ich zastosowania w konstrukcjach jest kluczowe, aby uniknąć poważnych problemów, które mogą wpłynąć na bezpieczeństwo i trwałość budowli.

Pytanie 21

Podczas montażu konstrukcji żelbetowej należy zadbać o odpowiednie przygotowanie podłoża poprzez

A. Malowanie powierzchni gruntu

B. Wyrównanie i zagęszczenie gruntu

C. Pokrycie gruntu warstwą piasku

D. Usunięcie wszystkich warstw gruntu do poziomu wód gruntowych

Podczas montażu konstrukcji żelbetowej kluczowe jest zadbanie o odpowiednie przygotowanie podłoża, co często wiąże się z wyrównaniem i zagęszczeniem gruntu. Taka praktyka jest nieodłącznym elementem procesu budowlanego, ponieważ zapewnia stabilność i nośność fundamentów. Wyrównanie gruntu pozwala uniknąć nierównomiernego osiadania konstrukcji, co mogłoby prowadzić do jej uszkodzeń. Zagęszczenie natomiast minimalizuje ryzyko osiadania gruntu po zakończeniu budowy. Stosuje się tutaj różne metody, takie jak wibracyjne zagęszczanie, walcowanie czy użycie specjalistycznych zagęszczarek. Dobrze przygotowane podłoże to również lepsza przyczepność dla betonu, co jest kluczowe dla trwałości i bezpieczeństwa konstrukcji. Należy pamiętać, że w przypadku gruntów o niejednorodnej strukturze może być konieczne zastosowanie dodatkowych technik wzmacniających, takich jak geosiatki czy kolumny żwirowe. Zastosowanie tych standardów i dobrych praktyk w budownictwie jest nieodzowne, aby zapewnić trwałość i bezpieczeństwo konstrukcji.

Pytanie 22

Wskaź technologiczną sekwencję montażu ścianki działowej z gipsowo-kartonowych płyt (g-k) na drewnianej konstrukcji.

A. Trasowanie, montaż konstrukcji, przykręcanie płyt g-k oraz szpachlowanie, wkładanie izolacji

B. Przykręcanie płyt g-k oraz szpachlowanie, montaż konstrukcji, wkładanie izolacji, trasowanie

C. Montaż konstrukcji, trasowanie, przykręcanie płyt g-k oraz szpachlowanie, wkładanie izolacji

D. Trasowanie, montaż konstrukcji, wkładanie izolacji, przykręcanie płyt g-k oraz szpachlowanie

Odpowiedź dotycząca technologicznej kolejności montażu ścianki działowej gipsowo-kartonowej na szkielecie drewnianym jest prawidłowa. Proces ten rozpoczyna się od trasowania, które polega na precyzyjnym wyznaczeniu miejsca, w którym będzie montowana ścianka. Jest to kluczowy krok, ponieważ zapewnia równomierne rozmieszczenie elementów konstrukcji. Następnie przechodzi się do montażu szkieletu, który tworzy nośną strukturę ścianki, na którą zostaną później przykręcone płyty g-k. Ważne jest, aby używać odpowiednich technik montażu, takich jak stosowanie wkrętów do drewna o odpowiedniej długości. Kolejnym krokiem jest wypełnienie przestrzeni między szkieletami izolacją, co wpływa na akustykę i termikę pomieszczenia. Na końcu przykręca się płyty g-k do szkieletu i wykonuje szpachlowanie, co zapewnia estetyczne wykończenie i przygotowuje powierzchnię do malowania. Zastosowanie tej kolejności jest zgodne z najlepszymi praktykami budowlanymi, co zapewnia trwałość i funkcjonalność ścianki.

Pytanie 23

Prace związane z rozbiórką konstrukcji z prefabrykatów żelbetowych powinny być poprzedzone

A. demontażem elementów przewidzianych do ponownego wykorzystania.

B. wykonaniem technologicznych otworów w ścianach i stropach.

C. wydzieleniem stref składowania i utylizacji materiałów z rozbiórki.

D. odłączeniem wszystkich instalacji obiektu od zewnętrznych sieci.

Poprawna odpowiedź, czyli odłączenie od sieci zewnętrznych wszystkich instalacji obiektu przed rozpoczęciem prac rozbiórkowych, jest kluczowym krokiem dla zapewnienia bezpieczeństwa na placu budowy. Prace rozbiórkowe mogą wiązać się z ryzykiem uszkodzenia instalacji elektrycznych, wodociągowych czy gazowych, co może prowadzić do poważnych wypadków. Zgodnie z normami BHP oraz przepisami prawa budowlanego, przed rozpoczęciem jakichkolwiek działań rozbiórkowych należy zabezpieczyć obiekt, co dotyczy również odłączenia energii elektrycznej oraz innych instalacji. Przykład praktyczny: podczas rozbiórki budynku z instalacją gazową, niewłaściwe podejście do odłączenia gazu mogłoby skutkować wybuchem. Z tego powodu prace te muszą być precyzyjnie zaplanowane i zgodne z procedurami, a odpowiednie służby powinny być informowane o podejmowanych działaniach, aby zminimalizować ryzyko i zagwarantować bezpieczeństwo pracowników oraz osób postronnych.

Pytanie 24

Do podwieszenia żelbetowej prefabrykowanej płyty stropowej na haku żurawia, w celu jej podniesienia, należy użyć zawiesia

A. B.

B. A.

C. C.

D. D.

Zawiesie, które zostało wybrane jako poprawna odpowiedź, jest kluczowym elementem w podnoszeniu i transportowaniu żelbetowych prefabrykowanych płyt stropowych. Jego konstrukcja, z wielopunktowymi zaczepami, umożliwia równomierne rozłożenie obciążenia, co jest niezbędne do zapewnienia stabilności i bezpieczeństwa podczas podnoszenia ciężkich elementów budowlanych. W praktyce, zastosowanie zawiesia z wieloma punktami zaczepienia minimalizuje ryzyko przechylania się lub zrzucenia ładunku, co może prowadzić do poważnych wypadków. Ponadto, zgodnie z normami bezpieczeństwa pracy i standardami branżowymi, każdy element używany do transportu ciężkich materiałów powinien być dostosowany do rodzaju ładunku i warunków pracy. W przypadku żelbetowych płyt, ich masa i rozmiar wymagają szczególnej ostrożności oraz właściwego dobrania sprzętu. Użycie niewłaściwego zawiesia, na przykład z jednopunktowym zaczepem, mogłoby prowadzić do niebezpiecznych sytuacji, dlatego tak ważne jest stosowanie profesjonalnych rozwiązań. Dbanie o bezpieczeństwo i przestrzeganie wytycznych to podstawowe zasady w pracy z ciężkimi ładunkami.

Pytanie 25

Którego z wymienionych sprzętów należy użyć do montażu prefabrykowanych płyt stropowych?

A. Przenośnika taśmowego.

B. Dźwignika.

C. Żurawia budowlanego.

D. Wyciągarki.

Żurawie budowlane to naprawdę ważny sprzęt, jeśli chodzi o montaż prefabrykowanych płyt stropowych. Dzięki nim można podnieść ciężkie elementy wysoko w górę i dokładnie je ustawić na budynku. To taka super opcja, która zwiększa wydajność i, co ważne, bezpieczeństwo na budowie. W praktyce, te maszyny potrafią unieść naprawdę duże rzeczy, bo takie płyty często ważą kilka setek kilogramów. Dobrze jest też wiedzieć, że istnieją standardy, jak PN-EN 13000, które mówią o tym, jaki sprzęt najlepiej wybrać do konkretnej pracy. Co więcej, używanie żurawi sprawia, że prace idą szybciej, bo nie traci się na transporcie i montażu. Kiedy precyzja jest kluczowa, to żurawie z dodatkowymi systemami sterowania, jak automatyczne poziomowanie, dają jeszcze lepsze wyniki. Dlatego wybór żurawia na budowie to nie tylko dobry wybór, ale i praktyczne rozwiązanie dla wielu projektów.

Pytanie 26

Przedstawiony na rysunku sprzęt, niezbędny podczas montażu wyższych konstrukcji stalowych, to

A. zawiesie pasowe.

B. pas rektyfikacyjny.

C. amortyzator bezpieczeństwa.

D. szelki bezpieczeństwa.

Zrozumienie funkcji poszczególnych elementów sprzętu ochronnego jest istotne, aby zapewnić bezpieczeństwo podczas prac na wysokości. W przypadku odpowiedzi, które wskazują na inne elementy, takie jak zawiesie pasowe, pas rektyfikacyjny czy szelki bezpieczeństwa, można zauważyć pewne poważne nieporozumienia. Zawiesie pasowe, na przykład, jest używane zazwyczaj do transportu ładunków i nie ma zastosowania w kontekście ochrony pracownika przed upadkiem. Pas rektyfikacyjny również nie jest narzędziem bezpieczeństwa, lecz jest wykorzystywany w innych dziedzinach, często związanych z precyzyjnym wymiarem, ale nie ma związku z zabezpieczeniem w przypadku upadku. Szelki bezpieczeństwa, choć są kluczowym elementem systemu zabezpieczeń, działają najlepiej w połączeniu z amortyzatorami, które absorbują energię powstałą w wyniku upadku. Pomijanie tej interakcji i roli, jaką odgrywają amortyzatory w systemie zabezpieczeń, prowadzi do nieprawidłowych wniosków, co może zagrażać bezpieczeństwu pracowników. Zrozumienie, że każdy z tych elementów ma swoją specyfikę i zastosowanie jest kluczowe dla właściwego wyposażenia w sprzęt ochronny oraz efektywnego zarządzania ryzykiem na placach budowy. Warto pamiętać, że standardy branżowe jasno definiują, jak powinien wyglądać skuteczny system zabezpieczeń, a ignorowanie roli amortyzatorów w tym systemie może prowadzić do poważnych konsekwencji.

Pytanie 27

Jaką minimalną ilość blachy stalowej trzeba nabyć, aby wyprodukować 140 sztuk blach nakładkowych o wymiarach 100×500 mm?

A. 6 m2

B. 7 m2

C. 4 m2

D. 9 m2

Żeby obliczyć, ile blachy stalowej potrzeba do zrobienia 140 sztuk blach nakładkowych o wymiarach 100×500 mm, najlepiej na początku policzyć, jaką powierzchnię zajmują. Powierzchnia jednej blachy to 0,1 m × 0,5 m, co daje 0,05 m². Jak pomnożymy to przez 140, to wychodzi nam 7 m². Pamiętaj, że przy kupowaniu blachy warto uwzględnić straty, które mogą się zdarzyć przy cięciu i produkcji. W budowlance często zamawia się z zapasem, żeby nie było przestojów, więc warto mieć na uwadze, że w tym przypadku minimalna ilość blachy to właśnie te 7 m². Takie obliczenia są ważne, bo pomagają zarządzać kosztami i produkcją efektywnie.

Pytanie 28

Weryfikacja precyzji zainstalowania okładzin elewacyjnych budynków stalowych ma na celu ustalenie, czy okładziny

A. są dopasowane kolorystycznie do innych elementów

B. są pokryte odpowiednią farbą antykorozyjną

C. chronią konstrukcję do poziomu gruntu

D. są umocowane w jednej płaszczyźnie

Odpowiedzi, które wskazują na inne aspekty dotyczące okładzin elewacyjnych, takie jak ich ochrona konstrukcji aż do poziomu gruntu, pasowanie kolorystyczne do innych elementów czy pokrycie odpowiednią farbą antykorozyjną, pomijają fundamentalne założenia związane z montażem tych materiałów. Ochrona konstrukcji do poziomu gruntu jest ważna, lecz nie ma bezpośredniego związku z oceną zlicowania okładzin, które powinny być zamocowane w jednej płaszczyźnie, aby zapewnić ich stabilność oraz estetykę. Pasowanie kolorystyczne jest kwestią subiektywną i nie wpływa na funkcjonalność czy bezpieczeństwo budynku. Natomiast pokrycie farbą antykorozyjną dotyczy głównie ochrony przed korozją, co również jest kluczowe, lecz nie odnosi się do samej procedury zlicowania. W praktyce, wiele błędów myślowych wynika z mylenia estetyki z fundamentalnymi wymaganiami konstrukcyjnymi; nie można zredukować oceny jakości elewacji do tylko aspektów wizualnych, gdyż ich funkcjonalność jest równie ważna, a zlicowanie okładzin to kluczowy krok w zapewnieniu ich trwałości oraz efektywności. Brak zwrócenia uwagi na te kryteria może prowadzić do większych problemów w przyszłości, takich jak szczeliny, nierówności, a w skrajnych przypadkach, do uszkodzeń konstrukcji.

Pytanie 29

W jaki sposób należy przeprowadzać demontaż stalowego masztu kratownicowego znajdującego się w sąsiedztwie istniejącej zabudowy?

A. Najpierw zdemontować najcięższe elementy masztu

B. Usuwać pojedyncze kratowe elementy masztu, zaczynając z góry

C. Zdemontować odciągi masztu i położyć konstrukcję jako całość

D. Usuwać kratowe elementy masztu w kolejności, zaczynając z dołu

Usuwanie pojedynczo kratowych elementów masztu, zaczynając od góry, jest zgodne z najlepszymi praktykami w zakresie rozbiórki konstrukcji stalowych. Taki sposób demontażu minimalizuje ryzyko uszkodzenia otoczenia oraz zapewnia bezpieczeństwo pracownikom. Rozpoczynając od góry, można kontrolować spadanie elementów i zapobiegać ich przypadkowemu zrzutowi na istniejącą zabudowę. W praktyce, użycie odpowiednich środków zabezpieczających, takich jak siatki ochronne oraz systemy podnoszenia, umożliwia precyzyjne i bezpieczne usuwanie górnych elementów konstrukcji. Dodatkowo, standardy branżowe, takie jak normy EN 1993 dotyczące projektowania konstrukcji stalowych, wskazują na konieczność zachowania stabilności konstrukcji podczas rozbiórki. Poprawne planowanie i ocena ryzyka związana z rozbiórką masztów w pobliżu zabudowań jest kluczowym elementem każdego projektu demontażowego, co potwierdzają wytyczne BHP oraz regulacje lokalnych organów, które podkreślają znaczenie bezpieczeństwa i ochrony środowiska w procesach budowlanych.

Pytanie 30

Długość odciągu linowego reguluje się za pomocą

A. kauszy widełkowej.

B. śruby rzymskiej.

C. szekli zwykłej.

D. zacisków linowych.

Śruba rzymska jest kluczowym elementem w systemach regulacji długości lin stalowych, ponieważ umożliwia precyzyjne dostosowanie napięcia liny, co jest niezbędne w wielu zastosowaniach inżynieryjnych i budowlanych. Dzięki możliwości ręcznej regulacji, operatorzy mogą dostosować długość liny do wymagań konkretnej aplikacji, zapewniając jednocześnie bezpieczeństwo i efektywność operacji. W praktyce, śruby rzymskie są często używane w konstrukcjach wsporczych, takich jak mosty czy stelaże, gdzie właściwe napięcie liny jest kluczowe dla stabilności całej konstrukcji. Warto zaznaczyć, że stosowanie śrub rzymskich zgodnie z normami branżowymi, takimi jak PN-EN 1090 dla konstrukcji stalowych, gwarantuje odpowiednie bezpieczeństwo i jakość wykonania. Dodatkowo, w kontekście systemów podnoszenia i transportu, właściwa regulacja długości liny wpływa na wydajność i żywotność sprzętu, a także minimalizuje ryzyko uszkodzeń, co jest istotnym aspektem w zarządzaniu projektami budowlanymi.

Pytanie 31

Na podstawie przedstawionej rekomendacji technicznej określ wymagane minimalne zużycie koncentratu dla drewna impregnowanego ciśnieniowo w całym przekroju i przeznaczonego do zastosowania wewnątrz pomieszczeń.

Rekomendacja techniczna ITB RT ITB 1073/2007 (wyciąg)
Warunki impregnacji drewna środkiem KUPRAFUNG P w zależności od zagrożenia korozją biologiczną
Poz.	Klasa zagrożenia korozją biologiczną według PN-EN 335-1:2006	Sposób impregnacji	Wymagane zużycie koncentratu w odniesieniu do drewna bielastego, co najmniej
1	2	3	4
1	klasa 1 lub 2 (wewnątrz pomieszczeń i pod zadaszeniem)	kąpiel w 2% do 4% roztworze KUPRAFUNG P	20 g/m²
		impregnacja ciśnieniowa w 1% do 2% roztworze KUPRAFUNG P	8 kg/m³ *
2	klasa 3 (na zewnątrz budynków)	kąpiel w 4% roztworze KUPRAFUNG P	40 g/m²
		impregnacja ciśnieniowa w 3% do 4% roztworze KUPRAFUNG P	20 kg/m³ *
* wartości odnoszą się do drewna bielastego zaimpregnowanego w całym przekroju

A. 20 g/m2

B. 20 kg/m3

C. 8 kg/m3

D. 40 g/m2

Odpowiedź 8 kg/m3 jest prawidłowa, ponieważ zgodnie z zaleceniami zawartymi w tabeli ITB RT ITB 1073/2007, minimalne zużycie koncentratu do impregnacji drewna bielastego w całym przekroju, przeznaczonego do zastosowania wewnętrznego, wynosi właśnie 8 kg/m3. Impregnacja ciśnieniowa jest kluczowym procesem w ochronie drewna przed szkodnikami i grzybami, co jest szczególnie istotne w przypadku materiałów wykorzystywanych w budownictwie. Warto zwrócić uwagę, że odpowiednia impregnacja nie tylko zwiększa trwałość drewna, ale również wpływa na jego estetykę oraz stabilność wymiarową. Przykładem zastosowania tej normy może być budowa mebli wewnętrznych, gdzie impregnacja zapewnia długotrwałe użytkowanie bez ryzyka degradacji materiału. Zapoznanie się z takimi standardami i ich przestrzeganie jest kluczowe dla skutecznego zarządzania jakością w projektach budowlanych.

Pytanie 32

Zastosowanie wielokrążka przy montażu prefabrykowanych konstrukcji drewnianych pozwala na

A. uniesienie ciężkich elementów

B. przewóz elementów o dużych rozmiarach

C. transportowanie elementów na znaczne odległości

D. trwałe mocowanie elementów

Często mylimy przenoszenie elementów na dużą odległość z tym, co robią wielokrążki, ale to nie to samo. Wielokrążek nie jest do transportu, ale do podnoszenia i manipulacji ciężkimi przedmiotami. Jak musimy przenieść coś na sporo większą odległość, to są inne systemy, jak dźwigi czy wózki, które są do tego stworzone. Stabilne zamocowanie elementów jest ważne, ale to nie jest bezpośrednia funkcja wielokrążka. Można się pomylić co do tych rzeczy, a to prowadzi do błędnych wniosków. Używając złych narzędzi do transportu czy przytrzymywania, ryzykujemy wypadkami i wydłużamy czas pracy. Zrozumienie, do czego służą narzędzia budowlane, jest kluczowe dla efektywności i bezpieczeństwa, więc warto ich używać zgodnie z przeznaczeniem.

Pytanie 33

Jakie rodzaje śrub powinny być zastosowane do połączenia podstawy stalowego słupa z betonowym fundamentem?

A. Rzymskich

B. Kotwowych

C. Zwykłych

D. Pasowanych

Śruby kotwowe są kluczowym elementem w konstrukcjach, które wymagają połączenia elementów stalowych z betonem, szczególnie w przypadku podstaw słupów stalowych. Ich konstrukcja pozwala na trwałe i stabilne mocowanie, co jest niezbędne dla zachowania bezpieczeństwa oraz integralności budowli. Śruby kotwowe są projektowane tak, aby były wkręcane w beton, co zapewnia ich wysoką nośność oraz odporność na działanie sił rozciągających i ściskających. W praktyce stosuje się je w różnych zastosowaniach, takich jak budowa mostów, wież czy infrastruktury przemysłowej. Zgodnie z normami, takimi jak PN-EN 1992-4, dobór odpowiedniej klasy śrub kotwowych oraz ich montaż musi być przeprowadzony zgodnie z wytycznymi, aby zapewnić wymaganą wytrzymałość. Dobrze zaprojektowane i wykonane połączenie z wykorzystaniem śrub kotwowych znacząco podnosi bezpieczeństwo konstrukcji oraz jej żywotność.

Pytanie 34

Jakie zalety ma stosowanie prefabrykowanych elementów betonowych w budownictwie?

A. Skrócenie czasu budowy i zwiększenie dokładności wykonania

B. Konieczność częstszych napraw i konserwacji

C. Obniżenie odporności na zmiany temperatury

D. Zwiększenie kosztów transportu materiałów

Prefabrykowane elementy betonowe są coraz częściej wybierane w nowoczesnym budownictwie ze względu na wiele zalet, które przynoszą. Jedną z kluczowych korzyści jest skrócenie czasu budowy. Dzięki temu, że elementy są produkowane w kontrolowanych warunkach fabrycznych, ich montaż na placu budowy jest szybszy i mniej podatny na wpływ warunków atmosferycznych. To oznacza, że budowa może postępować zgodnie z harmonogramem, niezależnie od pogody. Kolejną zaletą jest zwiększenie dokładności wykonania. W produkcji prefabrykowanej stosuje się zaawansowane technologie i precyzyjne maszyny, co pozwala na osiągnięcie wysokiej jakości i spójności elementów. Prefabrykowane elementy minimalizują ryzyko błędów wykonawczych, które mogą wystąpić w tradycyjnym budownictwie. Prefabrykacja pozwala także na lepsze zarządzanie kosztami i materiałami, co wpływa na efektywność całego procesu budowlanego. Dodatkowo, prefabrykowane elementy betonowe mogą być projektowane z myślą o energooszczędności i zrównoważonym rozwoju, co jest coraz bardziej wymagane w nowoczesnym budownictwie.

Pytanie 35

Na rysunku przedstawiono połączenie prefabrykowanego słupa żelbetowego z fundamentem za pomocą

A. spawanych stalowych blach.

B. prętów wpuszczonych w kanały stopy.

C. systemowych podpór kotwionych.

D. stopy kielichowej.

Stopa kielichowa to element konstrukcyjny, który zapewnia stabilne i trwałe połączenie prefabrykowanego słupa z fundamentem. W konstrukcjach żelbetowych stopy kielichowe mają kluczowe znaczenie, gdyż pozwalają na optymalne rozłożenie obciążeń i minimalizują koncentrację naprężeń. Zastosowanie stopy kielichowej umożliwia łatwe osadzenie słupa w odpowiednio przygotowanym zagłębieniu fundamentowym, co jest zgodne z najlepszymi praktykami budowlanymi w zakresie montażu prefabrykowanych elementów. Dobrze zaprojektowana stopa kielichowa jest również istotna w kontekście wzmocnienia stabilności całej konstrukcji, co jest szczególnie ważne w obiektach narażonych na dynamiczne obciążenia, takie jak wiatry czy trzęsienia ziemi. Użycie stóp kielichowych może również przyspieszyć proces budowy, ponieważ umożliwia szybką i efektywną instalację prefabrykatów. Warto zwrócić uwagę, że ich projektowanie powinno uwzględniać zarówno lokalne warunki geotechniczne, jak i specyfikę zastosowanego materiału, co w efekcie przyczynia się do długowieczności konstrukcji.

Pytanie 36

Na podstawie tabeli określ maksymalne dopuszczalne odchylenie płaszczyzny pionowej zewnętrznej ściany konstrukcyjnej, wykonanej w deskowaniu nieruchomym.

Tabela. Dopuszczalne wartości odchyłek wymiarów zewnętrznych konstrukcji żelbetowych
Wymiar	Dopuszczalna odchyłka [mm]
Odchylenie płaszczyzn i krawędzi ich przecięcia w pionie: – na wysokość 1 m, – na całą wysokość konstrukcji: • w fundamentach • w ścianach wzniesionych w deskowaniu nieruchomym oraz słupach podtrzymujących stropy monolityczne, • w ścianach (budowlach) wzniesionych w deskowaniu ślizgowym lub przestawnym.	5 20 15 1/500 wysokości budowli, lecz nie więcej niż 100 mm

A. 5 mm

B. 20 mm

C. 10 mm

D. 15 mm

Poprawna odpowiedź to 15 mm, co wynika z norm i standardów dotyczących budownictwa, które określają maksymalne dopuszczalne odchylenia w konstrukcjach. W przypadku ścian wykonanych w deskowaniu nieruchomym, zachowanie odpowiednich tolerancji jest kluczowe, aby zapewnić stabilność i bezpieczeństwo budynku. Zbyt duże odchylenia mogą prowadzić do problemów z równym układem konstrukcyjnym, co w efekcie może wpłynąć na jakość i trwałość całej budowli. Przykładowo, w przypadku montażu okien i drzwi, niewłaściwe odchylenia mogą skutkować nieprawidłowym osadzeniem, co zwiększa ryzyko nieszczelności lub uszkodzeń. W praktyce inżynierskiej, stosowanie się do wskazanych wartości tolerancji jest również zgodne z zasadami dobrego wykonawstwa oraz normami budowlanymi, co przekłada się na zminimalizowanie ryzyka kosztownych poprawek w przyszłości. Dlatego tak ważne jest przestrzeganie tych wartości, aby zapewnić wysoką jakość i bezpieczeństwo konstrukcji.

Pytanie 37

Który komunikat wyrażony gestem przekazuje robotnik hakowy przedstawiony na rysunku, kierujący pracą operatora żurawia?

A. Przerwa – koniec ruchu.

B. Ruch do przodu.

C. Ruch do tyłu.

D. Uwaga! Początek kierowania.

Zrozumienie gestów sygnalizacyjnych to mega ważna sprawa, jeśli chodzi o bezpieczną obsługę żurawi. Jeśli wybierasz złą odpowiedź, to może być przez nieporozumienia co do ich znaczenia. Na przykład, odpowiedź o przerwie na końcu ruchu sugeruje, że gest robotnika hakowego znaczy zatrzymaj się, a to jest mylące. Prawda jest taka, że ręce wyciągnięte mają informować operatora, że ma zacząć działać, a nie kończyć. Wybór opcji 'Ruch do przodu' czy 'Ruch do tyłu' też pokazuje, że nie do końca rozumiesz, jak to działa, bo te gesty mają zupełnie inne sygnały, które zazwyczaj pokazują kierunek ruchu jedną ręką. Źle zrozumiane sygnały mogą prowadzić do groźnych sytuacji, gdzie operator może działać na opak, a to jest nie do przyjęcia według BHP. Zwróć uwagę, że każda błędna interpretacja gestu to ryzyko dla ludzi wokół sprzętu, więc warto poświęcić czas, żeby nauczyć się, jak odczytywać sygnały i jak je używać na budowie. Zastosowanie poprawnych gestów sygnalizacyjnych to podstawa efektywnej i bezpiecznej pracy, więc warto się na tym skupić.

Pytanie 38

Na rysunku przedstawiono element kotwiący stosowany w drewnianych konstrukcjach dachowych.
Za pomocą tego elementu mocuje się

A. murłaty do wieńca ścian kolankowych.

B. słupy do belek stropowych.

C. krokwie do murłat.

D. krokwie do belek stropowych.

Wybór niepoprawnej odpowiedzi często wynika z nieporozumienia dotyczącego funkcji różnych elementów konstrukcyjnych. Mocowanie słupów do belek stropowych nie może być realizowane przez śrubę kotwiącą, ponieważ te elementy pełnią różne role w konstrukcji. Słupy są kluczowymi elementami nośnymi, które przenoszą obciążenia z wyższych kondygnacji, natomiast belki stropowe są odpowiedzialne za podtrzymywanie stropu. W związku z tym mocowanie tych elementów wymaga zastosowania innych typów kotew, takich jak haki czy łączniki płaskie, które są dostosowane do specyficznych obciążeń i wymagań projektowych. Z kolei mocowanie krokwi do murłat również nie jest prawidłowe w kontekście zastosowania śruby kotwiącej, ponieważ krokwie są belkami, które przenoszą obciążenie dachu na murłaty, a ich mocowanie wymaga użycia gwoździ lub wkrętów dachowych. Użycie śrub kotwiących do połączeń, które nie są przeznaczone do tych zastosowań, prowadzi do nieefektywnego przenoszenia obciążeń oraz potencjalnych uszkodzeń konstrukcji. Kluczowe jest zrozumienie, że każdy element w konstrukcji ma specyficzne funkcje i odpowiednie metody mocowania, a ignorowanie tych zasad prowadzi do nieprawidłowych wniosków i zagraża bezpieczeństwu całej budowli.

Pytanie 39

Jakie profile ze stali walcowanej stosuje się najczęściej jako podpory w konstrukcjach stalowych?

A. Zetowniki

B. Dwuteowniki

C. Płaskowniki

D. Kątowniki

Kątowniki, zetowniki i płaskowniki to różne rodzaje profili stalowych, które różnią się kształtem i zastosowaniem. Kątowniki, chociaż często wykorzystywane w budownictwie, mają ograniczenia w zastosowaniu jako słupy nośne, ponieważ ich kształt w przekroju poprzecznym sprawia, że są mniej efektywne w przenoszeniu obciążeń pionowych w porównaniu do dwuteowników. Zetowniki, z kolei, są stosunkowo rzadko używane w konstrukcjach stalowych i nie posiadają wymaganej sztywności dla słupów nośnych. Płaskowniki, mimo że mogą być używane jako elementy konstrukcyjne, nie mają odpowiedniej geometrii do pracy w charakterze słupów, co ogranicza ich zastosowanie w takich rolach. Wiele osób może pomylić te profile, myśląc, że wszystkie mogą pełnić podobne funkcje. W rzeczywistości, projektanci i inżynierowie muszą brać pod uwagę specyfikację materiałów i zastosowanie ich w odpowiednich rolach w konstrukcji. Właściwy wybór profilu stalowego jest kluczowy dla zapewnienia bezpieczeństwa i trwałości budowli, a nieprzemyślane podejście do wyboru może prowadzić do poważnych problemów strukturalnych. Dlatego tak ważne jest przestrzeganie norm i dobrych praktyk w branży budowlanej, aby zminimalizować ryzyko błędów w projektowaniu i wykonawstwie.

Pytanie 40

Na podstawie wyciągu ze specyfikacji technicznej wykonania i odbioru robót budowlanych wskaż śruby z łbem sześciokątnym, które należy zastosować dla średnicy 20 mm.

Wyciąg ze specyfikacji technicznej wykonania i odbioru robót budowlanych Montaż konstrukcji metalowych
Do konstrukcji stalowych stosuje się: (1) śruby z łbem sześciokątnym wg PN-EN-ISO 4014:2002 średniodokładne klasy: - dla średnic 8÷16 mm – 4.8-H - dla średnic powyżej 16 mm – 5.6-H (2) śruby fundamentowe wg PN-72/M-85061 zgrubne rodzaju W, Z lub P (3) nakrętki sześciokątne wg PN-EN-ISO 4034:2002 (4) podkładki okrągłe zgrubne wg PN-ISO 7091:2003

A. Średniodokładne klasy 4.8-H

B. Średniodokładne klasy 5.6-H

C. Dokładne klasy 4.8-H

D. Dokładne klasy 5.6-H

Średniodokładne śruby klasy 5.6-H są odpowiednie dla aplikacji z obciążeniem, w których wymagana jest wysoka trwałość i niezawodność. Zgodnie z normą PN-EN-ISO 4014:2002, dla śrub o średnicy 20 mm, które przekraczają 16 mm, klasa 5.6-H zapewnia odpowiednią wytrzymałość na rozciąganie oraz udarność. Przykładowo, w budownictwie, śruby te są często stosowane w konstrukcjach stalowych, gdzie kluczowe jest zapewnienie integralności połączeń pod wpływem zmiennych obciążeń. W praktyce, zastosowanie średniodokładnych śrub klasy 5.6-H w takich aplikacjach przyczynia się do zwiększenia bezpieczeństwa i długowieczności obiektu. Warto również zaznaczyć, że przy wyborze śrub należy zasięgnąć dodatkowych informacji o materiałach i warunkach pracy, aby wybrać właściwe komponenty dla konkretnego projektu.

Rozpocznij nowy egzamin

Powrót do strony głównej
