Informacje o egzaminie:

Zawód: Technik mechanik
Kwalifikacja: MEC.03 - Montaż i obsługa maszyn i urządzeń
Data rozpoczęcia: 11 maja 2026 16:04
Data zakończenia: 11 maja 2026 16:04

Egzamin niezdany

Wynik: 0/40 punktów (0,0%)

Wymagane minimum: 20 punktów (50%)

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Oznaczenie M30x2, wskazuje na rodzaj gwintu

A. metryczny drobnozwojny

B. trapezowy symetryczny

C. metryczny zwykły

D. trapezowy niesymetryczny

Wybór metrycznego zwykłego gwintu mógł wynikać z nieporozumienia dotyczącego różnic między gwintami metrycznymi a drobnozwojnymi. Gwint metryczny zwykły, oznaczany jako M30, ma standardowy skok, który zazwyczaj wynosi 3 mm. Użycie takiego gwintu w zastosowaniach wymagających większej precyzji lub odporności na luzowanie może prowadzić do problemów z trwałością połączeń. W przypadku gwintów trapezowych, które są szeroko stosowane w mechanizmach przekładni, zarówno symetryczne, jak i niesymetryczne, mają swoje specyficzne zastosowania w napędach i mechanizmach ruchu liniowego. Trapezowe gwinty symetryczne są projektowane z myślą o przenoszeniu większych obciążeń, podczas gdy niesymetryczne są bardziej odpowiednie dla aplikacji wymagających wysokiej wydajności. Pomyliliśmy się, uznając, że oznaczenie M30x2 może odnosić się do gwintu trapezowego, co pokazuje brak zrozumienia podstawowych różnic między tymi typami gwintów. Kluczowe jest, aby inżynierowie i technicy znali te różnice oraz stosowali odpowiednie normy, takie jak ISO 965, które precyzyjnie definiują parametry gwintów metrycznych. Niezrozumienie tych zasad może prowadzić do wyboru niewłaściwych elementów w projektach inżynieryjnych, co ostatecznie wpływa na bezpieczeństwo i funkcjonalność konstrukcji.

Pytanie 2

Oblicz maksymalny moment zginający dla belki, której wskaźnik wytrzymałości na zginanie wynosi 20 cm3, przy dopuszczalnych naprężeniach zginających na poziomie 150 MPa.

A. 300 N m

B. 7 500 N m

C. 750 N m

D. 3 000 N m

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 3 000 N m jest jak najbardziej trafna. Można ją obliczyć za pomocą wzoru M = σ * W. Tutaj M to moment, σ to dopuszczalne naprężenie, a W to wskaźnik wytrzymałości na zginanie. W tym wypadku mamy σ = 150 MPa i W = 20 cm³. Jeśli zamienimy jednostki, to 150 MPa to 150 N/mm², a 20 cm³ to 20 x 10^-6 m³, co w mm³ daje nam 20 x 10³ mm³. Podstawiając do wzoru, wychodzi M = 150 N/mm² * 20 x 10³ mm³, czyli 3 000 N m. Zrozumienie tego wzoru jest super ważne przy projektowaniu różnych konstrukcji, zwłaszcza belek w budownictwie. Fajnie jest też myśleć o dodatkowych czynnikach, które mogą wpłynąć na wytrzymałość, jak obciążenia dynamiczne czy zmęczeniowe. Dlatego robiąc analizy wytrzymałościowe, korzystanie z norm takich jak Eurokod 3 jest kluczowe, żeby mieć pewność co do bezpieczeństwa konstrukcji.

Pytanie 3

Aby prawidłowo podzielić obwód przedmiotu obrabianego na frezarce, konieczne jest użycie

A. trzpienia frezarskiego

B. tarczy czteroszczękowej

C. imadła obrotowego

D. podzielnicy uniwersalnej

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Podzielnica uniwersalna jest narzędziem, które umożliwia precyzyjny podział obwodu przedmiotu obrabianego na frezarce. Jej konstrukcja pozwala na ustawienie kąta oraz podziałów w sposób, który zapewnia dokładność i powtarzalność obrabianych kształtów. Użycie podzielnicy jest szczególnie istotne w przypadku frezowania elementów wymagających równomiernego rozłożenia otworów lub rowków, co jest niezbędne w wielu zastosowaniach przemysłowych, takich jak produkcja detali maszynowych. Przykładowo, w obróbce detali, które mają być montowane w zestawach, dokładność podziału jest kluczowa dla zapewnienia kompatybilności i poprawności działania finalnych produktów. Wykorzystanie podzielnicy uniwersalnej pozwala na uzyskanie wysokiej precyzji, co jest zgodne z najlepszymi praktykami w dziedzinie obróbki skrawaniem. Z tego powodu, znajomość obsługi tego narzędzia jest fundamentalna dla każdego operatora frezarki, a umiejętność jej zastosowania w praktyce znacząco podnosi jakość wykonania elementów.

Pytanie 4

Wskaż stałą sprężyny zastępczej układu przedstawionego na rysunku, jeżeli c1=5000 N/cm, c2=3000 N/cm.

A. 2000 N/cm

B. 8000 N/cm

C. 3000 N/cm

D. 5000 N/cm

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 8000 N/cm jest prawidłowa, ponieważ w układzie sprężyn połączonych równolegle całkowita stała sprężyny zastępczej jest sumą stałych poszczególnych sprężyn. W przedstawionym układzie mamy sprężynę o stałej c1 = 5000 N/cm oraz sprężynę o stałej c2 = 3000 N/cm. Możemy to przedstawić matematycznie jako c = c1 + c2, co daje: c = 5000 N/cm + 3000 N/cm = 8000 N/cm. Takie podejście jest powszechnie stosowane w inżynierii mechanicznej oraz budowie systemów sprężynowych, gdzie istotne jest zrozumienie, jak poszczególne elementy wpływają na właściwości całego układu. W praktyce, wiedza na temat obliczania stałych sprężyn zastępczych jest niezbędna przy projektowaniu zawieszeń, amortyzatorów oraz innych systemów, w których występują sprężyny. Poprawne obliczenia oraz zastosowanie odpowiednich wzorów zapewniają bezpieczeństwo i efektywność konstrukcji.

Pytanie 5

Oznaczenie Ra 6,3 na dokumencie technicznym odnosi się do

A. szorstkości powierzchni

B. falistości powierzchni

C. twardości nawierzchni

D. tolerancji prostoliniowości powierzchni

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zapis Ra 6,3 odnosi się do chropowatości powierzchni, co jest kluczowym parametrem w obróbce materiałów i projektowaniu elementów mechanicznych. Termin Ra oznacza średnią arytmetyczną chropowatości i jest jednym z najczęściej stosowanych wskaźników w przemyśle. Wartość 6,3 μm wskazuje na przeciętny poziom chropowatości, co może być istotne w kontekście zarówno estetyki, jak i funkcjonalności elementu. W praktyce, odpowiednia chropowatość ma wpływ na wiele właściwości, takich jak przyczepność, tarcie, wytrzymałość zmęczeniowa oraz zdolność do gromadzenia zanieczyszczeń. W branży motoryzacyjnej, odpowiednia chropowatość powierzchni wałów korbowych czy cylindrów ma kluczowe znaczenie dla ich trwałości i efektywności pracy silnika. Wartości chropowatości są określone w standardach, takich jak ISO 1302, które sugerują, jak powinno się raportować i interpretować te dane, zapewniając spójność i zrozumienie wśród inżynierów i technologów.

Pytanie 6

Produktem niepełnego spalania węgla jest

A. dwutlenek węgla

B. tlenek węgla

C. para wodna

D. wodorotlenek węgla

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Tlenek węgla (CO) jest produktem niezupełnego spalania węgla, co oznacza, że powstaje w warunkach, gdzie nie ma wystarczającej ilości tlenu do całkowitego utlenienia węgla do dwutlenku węgla (CO2). W procesach takich jak spalanie paliw kopalnych w piecach, silnikach spalinowych czy kotłach, tlenek węgla może być generowany, gdy tlen jest ograniczony. Tlenek węgla jest gazem bezbarwnym i bezwonnym, który ma wysoką toksyczność i może prowadzić do zatrucia. W praktyce, aby ograniczyć emisję tlenku węgla, wdrażane są różne normy i regulacje, takie jak normy Euro dla silników spalinowych, które ograniczają dopuszczalne poziomy emisji. Dodatkowo, technologie spalania o wysokiej efektywności, takie jak systemy katalityczne, pomagają w redukcji tlenku węgla poprzez zwiększenie ilości dostępnego tlenu w procesie spalania, co prowadzi do bardziej całkowitego spalania węgla i zmniejszenia emisji szkodliwych substancji.

Pytanie 7

Dźwignice nie obejmują

A. żurawi

B. dźwigników

C. suwnic

D. przenośników

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Przenośniki nie są klasyfikowane jako dźwignice, ponieważ pełnią inną funkcję w procesie transportu materiałów. Dźwignice, takie jak żurawie, dźwigniki i suwnice, są urządzeniami przeznaczonymi do podnoszenia i przenoszenia ciężkich ładunków w pionie, wykorzystując mechanizmy dźwigniowe. Przenośniki natomiast służą do transportu materiałów w poziomie i mogą być używane w różnych środowiskach przemysłowych, na przykład w magazynach, fabrykach i na placach budowy. W standardach dotyczących bezpieczeństwa, takich jak normy EN 15011 dla dźwignic, jasno określono różnice w konstrukcji, zastosowaniu i wymaganiach dotyczących bezpieczeństwa dla tych grup urządzeń. Przykładem zastosowania przenośników mogą być taśmy transportowe, które są wykorzystywane w liniach produkcyjnych do przesuwania produktów między różnymi etapami produkcji. Zrozumienie funkcji i różnic między tymi urządzeniami jest kluczowe dla zapewnienia efektywności i bezpieczeństwa w miejscach pracy.

Pytanie 8

Jakie wydatki wiążą się z nacięciem uzębienia 30 kół zębatych na frezarce obwiedniowej, jeśli czas nacięcia jednego koła wynosi 20 minut, a koszt jednej godziny pracy obrabiarki to 50 zł?

A. 1000 zł

B. 250 zł

C. 500 zł

D. 600 zł

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Aby obliczyć koszt nacięcia zębów 30 kół zębatych na frezarce obwiedniowej, należy najpierw ustalić, ile czasu zajmie nacięcie wszystkich kół. Nacięcie jednego koła trwa 20 minut, co oznacza, że nacięcie 30 kół zajmie 600 minut (30 kół x 20 minut). Następnie przeliczamy czas na godziny, co daje 10 godzin (600 minut / 60 minut na godzinę). Koszt eksploatacji obrabiarki wynosi 50 zł za godzinę, więc całkowity koszt nacięcia wyniesie 500 zł (10 godzin x 50 zł). Praktyczne zastosowanie tej wiedzy jest istotne w kontekście budżetowania i planowania kosztów produkcji w przemyśle, gdzie dokładne obliczenia mogą wpływać na rentowność projektów. Znajomość kosztów eksploatacji maszyn jest kluczowa w procesie podejmowania decyzji dotyczących inwestycji oraz w optymalizacji procesów produkcyjnych.

Pytanie 9

Który z wymienionych typów przenośników jest przenośnikiem bezcięgnowym?

A. Członowy

B. Wałkowy

C. Kubełkowy

D. Zabierakowy

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Przenośnik wałkowy to rodzaj systemu transportowego, który nie wykorzystuje cięgien ani łańcuchów do przesuwania materiałów. Zamiast tego opiera się na obracających się wałkach, które przenoszą ładunek. Dzięki tej konstrukcji, przenośniki wałkowe są niezwykle efektywne w transporcie materiałów w poziomie i są szeroko stosowane w przemysłach magazynowych oraz produkcyjnych. W praktyce, przenośniki te znajdują zastosowanie w liniach produkcyjnych, sortowania oraz pakowania, gdzie umożliwiają płynny przepływ produktów. Dodatkowo, przenośniki wałkowe mogą być dostosowywane do różnych rozmiarów i typów ładunków, co czyni je wszechstronnym rozwiązaniem. Ważnym aspektem jest także niski poziom eksploatacji oraz łatwość w utrzymaniu, co przyczynia się do ich popularności w sektorze przemysłowym. W kontekście standardów, przenośniki wałkowe mogą być projektowane zgodnie z normami ISO, co gwarantuje ich bezpieczeństwo i efektywność. Istotne jest również, że przenośniki te są często stosowane w systemach automatyki magazynowej, co zwiększa wydajność procesów logistycznych.

Pytanie 10

Który z poniższych pierwiastków, dodany w ilości kilku procent do stali, sprawia, że staje się ona odporna na korozję?

A. Wolfram

B. Miedź

C. Aluminium

D. Chrom

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Chrom jest kluczowym pierwiastkiem dodawanym do stali, który znacznie poprawia jej właściwości odporności na korozję. Jego obecność w stali nierdzewnej wynika z faktu, że tworzy na powierzchni stali cienką warstwę tlenku chromu, która działa jako bariera ochronna przed szkodliwymi substancjami, takimi jak woda i tlen. W praktyce, stal nierdzewna, która zawiera co najmniej 10,5% chromu, zyskuje na odporności na rdzewienie i utlenianie, co czyni ją idealnym materiałem do zastosowań w przemyśle spożywczym, chemicznym, a także w budownictwie. Dzięki tym właściwościom, stal nierdzewna znajduje szerokie zastosowanie w produkcji narzędzi, urządzeń kuchennych, a także w konstrukcjach narażonych na działanie wilgoci. W standardach branżowych jak ASTM (American Society for Testing and Materials) oraz EN (normy europejskie) jasno określono wymagania dotyczące zawartości chromu w stalach nierdzewnych, co podkreśla jego fundamentalne znaczenie w technologii materiałowej.

Pytanie 11

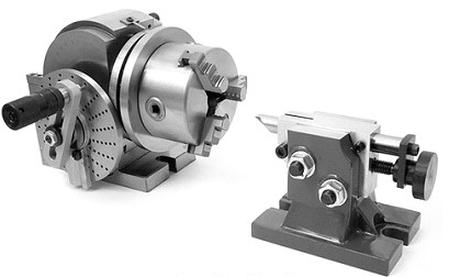

Przedstawione na rysunku przyrządy obróbkowe są wykorzystywane do mocowania przedmiotów obrabianych podczas

A. toczenia stożków długich.

B. frezowania uzębień na frezarkach uniwersalnych.

C. frezowania uzębień metodą obwiedniową.

D. wiercenia długich otworów.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź odnosi się do zastosowania przyrządów obróbkowych przedstawionych na rysunku w kontekście frezowania uzębień na frezarkach uniwersalnych. Głowica podziałowa uniwersalna, będąca jednym z narzędzi pokazanych na zdjęciu, jest kluczowa w procesach związanych z precyzyjnym dzieleniem obwodu mechanizmów zębatych. Umożliwia ona wykonanie uzębień o równomiernie rozmieszczonych zębach, co jest niezbędne w produkcji kół zębatych o wysokiej jakości. Proces ten jest zgodny z branżowymi standardami, które podkreślają znaczenie precyzji w inżynierii mechanicznej. Przykładem zastosowania tej technologii jest produkcja przekładni, w których dokładność uzębień ma kluczowe znaczenie dla ich funkcjonowania. W praktyce, pozycjonowanie obrabianego przedmiotu w głowicy podziałowej oraz odpowiednie ustawienie narzędzia frezarskiego pozwala na osiągnięcie idealnych parametrów obróbczych, co przekłada się na wydajność oraz trwałość finalnego produktu.

Pytanie 12

Aby przeprowadzić szereg operacji obróbczych w jednym zamocowaniu przedmiotu w warunkach produkcji seryjnej, konieczne jest użycie tokarki

A. karuzelowej

B. rewolwerowej

C. kłowej

D. tarczej

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Tokarka rewolwerowa jest idealnym narzędziem do wykonywania wielu zabiegów obróbczych w jednym zamocowaniu przedmiotu obrabianego, co czyni ją kluczowym rozwiązaniem w produkcji seryjnej. Dzięki zastosowaniu rewolwerowego narzędzia, operator może szybko zmieniać narzędzia skrawające, co pozwala na wykonanie złożonych operacji w krótkim czasie. Przykładowo, w przypadku produkcji części do silników, tokarka rewolwerowa umożliwia jednoczesne toczenie, gwintowanie oraz wiercenie bez potrzeby zmiany zamocowania. Takie podejście znacznie zwiększa efektywność produkcji oraz redukuje czas cyklu obróbczy, co jest zgodne z najlepszymi praktykami przemysłowymi mającymi na celu optymalizację procesów. Warto zauważyć, że tokarki rewolwerowe mogą być dostosowywane do różnych materiałów, co sprawia, że są wszechstronne i mogą być wykorzystywane w różnych sektorach przemysłowych, od motoryzacji po inżynierię precyzyjną.

Pytanie 13

Siła F=100 N rzucona na oś równoległą do niej, ma wartość

A. 0 N

B. 200 N

C. 50 N

D. 100 N

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 100 N jest prawidłowa, ponieważ rzut siły F na oś do niej równoległą zachowuje swoją pełną wartość. W tym przypadku siła F o wartości 100 N jest całkowicie skierowana wzdłuż osi, co oznacza, że nie ma komponentu wzdłuż innej osi. W praktyce, w inżynierii, takie obliczenia są kluczowe przy analizie statyki oraz dynamiki struktur. Na przykład, przy projektowaniu mostów, musimy zrozumieć, jak siły działające na elementy konstrukcyjne przekładają się na obciążenia. Standardy takie jak Eurokod 1 określają metody obliczeń obciążeń, w tym sił działających wzdłuż osi. Dodatkowo, w kontekście zastosowań mechanicznych, znajomość kierunków działania sił jest fundamentalna przy ocenie bezpieczeństwa i stabilności urządzeń oraz maszyn. Dlatego też, rzut siły na oś równoległą pozwala na dokładne prognozowanie reakcji materiałów oraz zaplanowanie odpowiednich zabezpieczeń.

Pytanie 14

W wale o wskaźniku wytrzymałości przekroju na skręcanie równym 50-10^-6 m3, naprężenia styczne wynoszą 40 MPa. Jaką wartość ma moment skręcający wał?

A. 1 250 N m

B. 200 N m

C. 2 000 N m

D. 800 N m

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź wynika z zastosowania wzoru na moment skręcający, który jest bezpośrednio związany z naprężeniem stycznym w wale. W przypadku tego zadania, mamy podany wskaźnik wytrzymałości przekroju na skręcanie, który wynosi 50-10<sup>-6</sup> m<sup>3</sup>. Moment skręcający można obliczyć, korzystając ze wzoru: M = τ * J / r, gdzie τ to naprężenie styczne, J to moment bezwładności przekroju, a r to promień przekroju. W przypadku walca, J można obliczyć jako (π/32) * d^4, gdzie d to średnica wału. Dla podanego naprężenia stycznego 40 MPa i wytrzymałości przekroju, moment skręcający wynosi 2000 N m. Taki moment skręcający jest istotny w konstrukcjach maszynowych, gdzie wały muszą przenosić określone obciążenia, a ich wytrzymałość na skręcanie jest kluczowa dla bezpieczeństwa i trwałości urządzeń. Przykładem zastosowania może być projektowanie wałów napędowych w pojazdach, które muszą wytrzymać dynamiczne obciążenia podczas pracy.

Pytanie 15

Jaka jest maksymalna siła rozciągająca pręt o przekroju 400 mm2, jeśli dopuszczalne naprężenia dla materiału pręta wynoszą 200 MPa?

A. 10 kN

B. 80 kN

C. 40 kN

D. 20 kN

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Maksymalna siła rozciągająca pręt o przekroju 400 mm², przy dopuszczalnych naprężeniach materiału wynoszących 200 MPa, obliczana jest według wzoru: F = A * σ, gdzie F to siła, A to pole przekroju poprzecznego pręta, a σ to naprężenie. W tym przypadku, A = 400 mm², co przelicza się na 0,0004 m², a σ = 200 MPa, czyli 200 000 000 Pa. Zatem: F = 0,0004 m² * 200 000 000 Pa = 80 000 N, co odpowiada 80 kN. Tego typu obliczenia są kluczowe w inżynierii oraz projektowaniu konstrukcji, ponieważ pozwalają na określenie, czy dany materiał jest odpowiedni do zastosowania w konkretnych warunkach obciążeniowych. W praktyce, inżynierowie często korzystają z norm, takich jak Eurokod 3, które dostarczają wytycznych dotyczących projektowania konstrukcji stalowych oraz określają maksymalne dopuszczalne obciążenia dla różnych materiałów, co jest istotne dla zapewnienia bezpieczeństwa i trwałości budowli.

Pytanie 16

Przedstawione na rysunku koło jest elementem przekładni

A. ciernej.

B. pasowej.

C. łańcuchowej.

D. ślimakowej.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź dotyczy przekładni łańcuchowej, która jest powszechnie stosowana w różnych zastosowaniach mechanicznych, od rowerów po maszyny przemysłowe. Koło zębate, przedstawione na zdjęciu, odgrywa kluczową rolę w tym systemie, gdyż jego zęby współpracują z łańcuchem, umożliwiając efektywne przenoszenie momentu obrotowego. W praktyce, przekładnie łańcuchowe zapewniają wysoką efektywność, co czyni je idealnym rozwiązaniem w zastosowaniach, gdzie wymagana jest duża moc i niezawodność. Standardy dotyczące projektowania przekładni łańcuchowych, takie jak ISO 606, określają minimalne wymagania dla elementów takich jak koła zębate i łańcuchy, co wspiera ich długoterminową wydajność oraz bezpieczeństwo. Zastosowanie tych przekładni w branży motoryzacyjnej, rowerowej czy w robotyce pokazuje ich uniwersalność i niezastąpioność w nowoczesnym inżynierii mechanicznej. Zrozumienie mechanizmu działania tych przekładni jest kluczowe dla inżynierów, projektantów i techników, którzy muszą dbać o odpowiedni dobór komponentów oraz ich konserwację, co jest istotne dla zapewnienia ich efektywności i długowieczności.

Pytanie 17

Czynność polegająca na czyszczeniu, smarowaniu, kontrolowaniu stanu technicznego oraz zapewnieniu odpowiedniego zabezpieczenia dla maszyn i urządzeń to

A. naprawa maszyn i urządzeń

B. odnowa maszyn i urządzeń

C. remont maszyn i urządzeń

D. konserwacja maszyn i urządzeń

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "konserwacja maszyn i urządzeń" jest prawidłowa, ponieważ odnosi się do systematycznego podejścia do utrzymania w należytym stanie technicznym urządzeń oraz maszyn. Konserwacja obejmuje szereg czynności, takich jak czyszczenie, smarowanie, kontrola stanu technicznego oraz zabezpieczanie maszyn przed uszkodzeniami. Przykładowo, w branży produkcyjnej regularne przeglądy oraz konserwacja maszyn CNC pozwala na wykrycie ewentualnych usterek zanim przerodzą się one w poważne awarie, co może prowadzić do przestojów w produkcji. Zgodnie z normami ISO 9001, odpowiednia konserwacja jest kluczowa dla zapewnienia jakości i efektywności procesów produkcyjnych. Dobry plan konserwacji powinien być oparty na harmonogramie, który uwzględnia czas pracy maszyn oraz ich specyfikę, co pozwala na optymalne zarządzanie zasobami i minimalizację ryzyka awarii. Ponadto, stosowanie właściwych środków smarnych oraz czyszczących zgodnych z zaleceniami producentów maszyn jest równie istotne dla wydłużenia ich żywotności.

Pytanie 18

Nie wykonuje się naprawy pękniętego korpusu maszyny

A. poprzez nałożenie nakładki

B. poprzez kołkowanie

C. z zastosowaniem kompozytów dwuskładnikowych

D. z zastosowaniem spawania gazowego

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zgadza się, kołkowanie to świetny sposób na naprawę pękniętych korpusów maszyn. Chodzi tu o wkładanie metalowych kołków w odpowiednio przygotowane otwory, co sprawia, że części się trzymają razem i mają dużą wytrzymałość. Jest to szczególnie ważne, gdy mamy do czynienia z materiałami, które nie mogą być spawane, jak np. różne stopy metali. Z mojego doświadczenia wynika, że w przemyśle lotniczym czy motoryzacyjnym często się to wykorzystuje, bo takie struktury muszą wytrzymywać dużą presję. Dobrze jest również przeprowadzić analizę statyczną i dynamiczną naprawianego elementu, bo to ułatwia dobranie odpowiedniej technologii. W końcu, kołkowanie to nie tylko trwałe połączenie, ale też szybka metoda naprawy, co w produkcji ma duże znaczenie.

Pytanie 19

W zakres konserwacji maszyn i urządzeń nie wchodzi

A. ochrona powierzchni przed korozją

B. remonty okresowe

C. prawidłowe smarowanie

D. dbanie o czystość

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Remonty okresowe to trochę inna bajka niż konserwacja maszyn. Mówiąc prościej, konserwacja to te wszystkie regularne czynności, które robimy, żeby nasze urządzenia działały sprawnie. To znaczy sprawdzamy, czy wszystko jest na swoim miejscu, czyszczymy, smarujemy i zabezpieczamy przed rdzą. Na przykład, smarowanie łożysk to bardzo ważna sprawa, bo dzięki temu zmniejszamy tarcie i przedłużamy życie maszyn. W przemyśle często musimy też trzymać się różnych norm, jak ISO, które mówią o tym, jak powinno się przeprowadzać konserwację. Dlatego dobrze jest to dokumentować, żeby wszystko było jasne. A remonty okresowe to już inna historia, bo wiążą się z większymi pracami, jak wymiana części, co zazwyczaj oznacza przestoje i dodatkowe koszty. Dlatego ważne, żeby wszystko planować z wyprzedzeniem i dopasować do możliwości, które mamy.

Pytanie 20

Podczas normalnej eksploatacji uszkodzeniu uległo łożysko przekładni oznaczone na schemacie numerem 1. W czasie naprawy należy wymienić

A. 4 łożyska na dwóch wałach współpracujących.

B. tylko łożysko oznaczone numerem 1.

C. 2 łożyska osadzone na tym samym wale.

D. wszystkie 6 łożysk.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybór opcji, w której sugerujesz wymianę wszystkich 6 łożysk, ma sens, jeśli spojrzeć na to z technicznego punktu widzenia. Kiedy maszyna pracuje, wymiana tylko jednego uszkodzonego łożyska może prowadzić do nierównomiernego obciążenia pozostałych. To nie tylko zagraża wydajności całego układu, ale też może sprawić, że maszyna szybciej się zepsuje. W praktyce inżynieryjnej mówi się, że jeśli jedno łożysko nawali, lepiej wymienić wszystkie, bo wtedy ryzyko dalszych awarii maleje. Takie podejście jest zgodne z najlepszymi praktykami konserwacyjnymi, które mówią o regularnych przeglądach i wymianach. Dzięki temu zwiększamy niezawodność maszyn. Warto spojrzeć na standardy ISO czy na zalecenia producentów – podkreślają, jak ważne jest, żeby wszystkie elementy w układzie były spójne, żeby działały jak najlepiej. To naprawdę kluczowe, żeby maszyna służyła długo i bezpiecznie.

Pytanie 21

Smarownica umożliwia regulację oraz wstrzymywanie wypływu smaru, a także kontrolę przy pomocy wzroku

A. igłowa

B. dociskowa sprężynowa

C. kapturowa

D. knotowa

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Smarownica igłowa to naprawdę ważne narzędzie, które pozwala na precyzyjne smarowanie w trudnych miejscach. Dzięki temu, że można regulować wypływ smaru, można dokładnie kontrolować, ile go używamy. To ma ogromne znaczenie, zwłaszcza gdy smarujemy łożyska czy inne części maszyny. Jak się za dużo smaru da, to mogą się pojawić problemy, więc lepiej uważać. Używanie smarownic igłowych w połączeniu z systemami monitorowania to świetny pomysł, bo wtedy mamy pewność, że wszystko działa jak należy. Moim zdaniem, to naprawdę pomocne w branżach, gdzie smarowanie jest kluczowe, jak motoryzacja czy przemysł. Słyszałem, że dzięki takiemu podejściu można uniknąć przedwczesnego zużycia komponentów, a to jest ważne.

Pytanie 22

Do elementów mocujących nie zaliczają się

A. klinowe

B. czopy

C. śruby regulacyjne

D. dociski mimośrodowe

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Czopy to elementy, które nie są klasyfikowane jako zamocowania. Służą głównie jako osie lub wsparcie w konstrukcjach, ale nie mają funkcji wiążącej, jak to jest w przypadku elementów zamocowujących. Dociski mimośrodowe, kliny oraz śruby nastawne pełnią kluczowe role w stabilizacji i mocowaniu różnych komponentów w inżynierii i mechanice. Na przykład, dociski mimośrodowe są często stosowane w maszynach do precyzyjnego mocowania materiałów, a kliny zapewniają pewne ustabilizowanie elementów poprzez działanie siły rozprężającej. Śruby nastawne mają zastosowanie w regulacji i precyzyjnym dopasowywaniu. W praktyce, poprawny dobór elementów zamocowujących jest kluczowy dla zapewnienia bezpieczeństwa oraz wydajności konstrukcji, co jest potwierdzone przez normy branżowe, takie jak ISO 9001, które kładą duży nacisk na jakość i niezawodność procesów produkcyjnych.

Pytanie 23

W sytuacji, gdy powierzchnia połączenia nitowego powinna być gładka, używa się nitów z główką

A. stożkową

B. soczewkową

C. kulistą

D. grzybkową

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Nity z łbem stożkowym to faktycznie bardzo dobre rozwiązanie, kiedy potrzebujesz, żeby połączenie było gładkie. Dzięki temu, że mają taką konstrukcję, idealnie zlicowują się z powierzchnią materiału, co jest mega istotne, zwłaszcza tam, gdzie estetyka czy aerodynamika ma znaczenie – na przykład w lotnictwie albo motoryzacji. Warto używać nitów stożkowych w miejscach, gdzie nie można mieć wystających elementów, bo to może prowadzić do uszkodzeń, czy … no, tarcia, co trzeba unikać. Stosuje się je często w blachach cienkowarstwowych, gdzie gładkość powierzchni wpływa na właściwości mechaniczne i trwałość połączenia. W budownictwie czy meblarstwie też się przydają, bo ładnie wyglądają i łatwo je malować. Przykład? Konstrukcje stalowe, które muszą być estetyczne – nity stożkowe sprawdzają się tu doskonale.

Pytanie 24

Zdarzenie losowe, które sprawia, że obiekt przestaje być w pełni sprawny na czas określony lub na stałe, a jego stan zmienia się na częściowo sprawny lub całkowicie niesprawny, określane jest jako

A. starzenie obiektu

B. niewydolność obiektu

C. zużycie obiektu

D. uszkodzenie obiektu

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Uszkodzenie obiektu to termin odnoszący się do zdarzenia losowego, które wpływa na funkcjonalność i stan techniczny obiektu eksploatacji. Gdy obiekt ulega uszkodzeniu, jego zdolność do dalszej pracy jest ograniczona, co może prowadzić do przejścia w stan częściowej lub całkowitej niezdatności. Przykłady uszkodzeń obejmują wady materiałowe, awarie mechaniczne, czy też uszkodzenia spowodowane warunkami atmosferycznymi. W praktyce, zarządzanie ryzykiem w eksploatacji obiektów wymaga identyfikacji potencjalnych źródeł uszkodzeń oraz wdrożenia odpowiednich procedur konserwacyjnych. Standardy branżowe, takie jak ISO 55000 dotyczące zarządzania aktywami, podkreślają znaczenie monitorowania stanu technicznego oraz przeprowadzania regularnych przeglądów w celu minimalizacji ryzyka uszkodzeń. Dzięki tym praktykom można zredukować koszty napraw oraz przedłużyć żywotność obiektów.

Pytanie 25

Regeneracja elementów maszyn przy użyciu metod fluidyzacji, nanoszenia proszków, a także bez użycia ciśnienia w procesie odlewania i formowania żywic, to nazywana jest nakładaniem

A. powłok z tworzyw sztucznych

B. powłok galwanicznych

C. powłok metalowych

D. kompozytów metalożywicznych

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Powłoki z tworzyw sztucznych są kluczowym elementem w regeneracji części maszyn, co wynika z ich wszechstronności i właściwości materiałowych. Procesy takie jak fluidyzacja, napylenie proszków oraz bezciśnieniowe odlewanie i formowanie żywic umożliwiają dokładne pokrycie powierzchni, co przekłada się na poprawę ich trwałości i odporności na korozję. Przykładem zastosowania tej metody może być regeneracja elementów w przemyśle motoryzacyjnym, gdzie stosuje się żywice epoksydowe do wzmocnienia części narażonych na dużą eksploatację. Dodatkowo, metody te są zgodne z normami środowiskowymi, co czyni je bardziej przyjaznymi dla środowiska niż tradycyjne techniki regeneracji. Praktyka pokazuje, że zastosowanie powłok z tworzyw sztucznych znacząco zwiększa odporność na chemikalia oraz uszkodzenia mechaniczne, co jest kluczowe w długoterminowej eksploatacji maszyn.

Pytanie 26

Działania zmierzające do przywrócenia właściwości użytkowych dla określonych elementów maszyn i urządzeń to

A. konserwacja maszyn i urządzeń

B. regeneracja części maszyn i urządzeń

C. wymiana części maszyn i urządzeń

D. remont maszyn i urządzeń

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Regeneracja części maszyn i urządzeń to proces, który ma na celu przywrócenie pierwotnych właściwości użytkowych elementów, które uległy zużyciu lub uszkodzeniu. Przykładem regeneracji może być proces naprawy i przetwarzania wałów, łożysk czy form wtryskowych. W branży produkcyjnej, regeneracja jest często preferowanym rozwiązaniem ze względu na korzyści ekonomiczne i ekologiczne. Zamiast wymieniać na nowe, co pociąga za sobą wyższe koszty oraz generuje odpady, regeneracja pozwala na wykorzystanie istniejących zasobów w sposób bardziej zrównoważony. Warto zaznaczyć, że proces ten powinien być wykonywany zgodnie z normami branżowymi, takimi jak ISO 9001, które zapewniają wysoką jakość i bezpieczeństwo w zakresie regeneracji. Dobre praktyki w tej dziedzinie obejmują stosowanie odpowiednich technologii, takich jak spawanie, szlifowanie czy obróbka cieplna, co pozwala na uzyskanie odpowiednich właściwości mechanicznych odbudowanych części.

Pytanie 27

Czynność montażowa przedstawiona na rysunku, to sprawdzanie

A. równoległości wałów z osadzonymi kołami pasowymi.

B. współosiowości wałów z osadzonymi kołami pasowymi.

C. ustawienia koła pasowego w płaszczyźnie pionowej.

D. położenia wału względem dwóch prostopadłych płaszczyzn.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź dotycząca równoległości wałów z osadzonymi kołami pasowymi jest prawidłowa, ponieważ na rysunku ilustrowane są dwa wały, których osie powinny być równoległe dla zapewnienia efektywnego przenoszenia mocy przez przekładnię pasową. Równoległość wałów jest kluczowym aspektem w projektowaniu i montażu mechanizmów, aby uniknąć nadmiernego zużycia elementów, drgań czy nieprawidłowej pracy całego systemu. W praktyce, sprawdzanie równoległości można przeprowadzać za pomocą narzędzi takich jak poziomice, wskaźniki zegarowe czy urządzenia laserowe. Dobrą praktyką w branży jest regularne kontrolowanie stanu technicznego maszyn, co przyczynia się do ich dłuższej żywotności oraz zmniejszenia kosztów eksploatacji. Dodatkowo, zgodnie z normami ISO, należy przestrzegać określonych tolerancji podczas montażu, co zapewnia wysoką jakość pracy urządzeń mechanicznych.

Pytanie 28

Rysunek przedstawia przekrój

A. pompy zębatej o zazębieniu wewnętrznym.

B. pompy zębatej o zazębieniu zewnętrznym.

C. przekładni zębatej o zazębieniu wewnętrznym.

D. przekładni zębatej o zazębieniu zewnętrznym.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Rysunek przedstawia przekrój pompy zębatej o zazębieniu zewnętrznym, co jest rozpoznawalne dzięki charakterystycznej budowie, w której dwa zębate elementy zazębiają się na zewnątrz. Pompy zębate są szeroko stosowane w przemyśle do transportu cieczy, olejów, a także do podnoszenia ciśnienia w systemach hydraulicznych. Konstrukcja zębatej pompy zewnętrznej charakteryzuje się tym, że zęby kół zębatych są umieszczone na zewnętrznych obwodach, co umożliwia efektywne wytwarzanie ciśnienia poprzez zasysanie cieczy do wnętrza pompy i jej wyrzucanie na zewnątrz. W praktyce pompy tego typu wykorzystywane są w aplikacjach, gdzie istotne jest zapewnienie stałego przepływu, na przykład w systemach smarowania silników czy w przemyśle chemicznym. Przestrzeganie standardów dotyczących projektowania i eksploatacji pomp zębatych jest kluczowe dla ich wydajności i niezawodności. Dobrą praktyką jest regularne sprawdzanie stanu technicznego tych urządzeń oraz ich lub wymiana w przypadku zauważenia uszkodzeń.

Pytanie 29

Do czego wykorzystuje się klucz dynamometryczny?

A. do osiągnięcia właściwej wartości momentu dokręcania śrub oraz nakrętek

B. do szybkiego dokręcania nakrętek i śrub metrycznych

C. do dokręcania śrub oraz nakrętek pod odpowiednim kątem obrotu

D. do pomiaru siły zrywającej gwint

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Klucz dynamometryczny jest narzędziem, które służy do precyzyjnego dokręcania śrub i nakrętek z odpowiednim momentem obrotowym, co jest kluczowe w wielu zastosowaniach inżynieryjnych i motoryzacyjnych. Moment dokręcania, mierzony w niutonometrach (Nm), zapewnia, że połączenia są wystarczająco mocne, ale nie przeciążone, co mogłoby prowadzić do uszkodzenia gwintów lub materiałów. Przykładem zastosowania klucza dynamometrycznego może być montaż kół w samochodzie, gdzie niewłaściwy moment dokręcania może prowadzić do niewłaściwego działania układu jezdnego. W przemyśle lotniczym, motoryzacyjnym oraz w pracach budowlanych, przestrzeganie wartości momentu dokręcania zgodnie z zaleceniami producentów jest niezwykle istotne dla zapewnienia bezpieczeństwa oraz trwałości konstrukcji. Używanie klucza dynamometrycznego jest zgodne z najlepszymi praktykami inżynieryjnymi, a jego niewłaściwe użycie może mieć poważne konsekwencje dla jakości wykonania oraz bezpieczeństwa operacji.

Pytanie 30

Bardzo szybkie zużycie łożyska walcowo-stożkowego może być spowodowane

A. pracą w temperaturach poniżej 0°C

B. ustaleniem zbyt niewielkiego luzu łożyska w trakcie jego montażu

C. działaniem w pomieszczeniu o wilgotności względnej w granicach 80%

D. dwukrotnym przekroczeniem prędkości obrotowej urządzenia

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Ustalenie zbyt małego luzu łożyska podczas montażu jest kluczową przyczyną szybkiego zużycia łożysk walcowo-stożkowych. Właściwy luz ma istotne znaczenie dla prawidłowego funkcjonowania łożysk, ponieważ zapewnia odpowiednią przestrzeń dla swobodnego ruchu elementów ruchomych, a także umożliwia kompensację rozszerzalności cieplnej. Zbyt mały luz może prowadzić do nadmiernego tarcia między powierzchniami łożyska, co z kolei powoduje przegrzewanie i przyspieszone zużycie materiałów. W praktycznych zastosowaniach, takich jak maszyny przemysłowe czy silniki, zaleca się stosowanie specyfikacji producentów dotyczących luzu łożysk, co jest zgodne z normami ISO. Przykładem może być pomiar luzu za pomocą specjalistycznych narzędzi, takich jak mikrometry czy czujniki położenia, aby zapewnić, że luz jest zgodny z wymaganiami technicznymi. Właściwe ustalenie luzu łożyska nie tylko zwiększa jego żywotność, ale również wpływa na efektywność energetyczną całego układu mechanicznego.

Pytanie 31

Na rysunku przedstawione jest sprzęgło

A. samonastawne.

B. cierne.

C. kołnierzowe.

D. kłowe.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Sprzęgło kołnierzowe, które zostało przedstawione na rysunku, jest kluczowym elementem w mechanikach przenoszenia napędu. Charakteryzuje się ono zastosowaniem dwóch kołnierzy połączonych za pomocą śrub, co zapewnia stabilne i wytrzymałe połączenie między wałami. W praktyce sprzęgła kołnierzowe są często wykorzystywane w systemach napędowych, gdzie wymagana jest wysoka precyzja oraz niezawodność przenoszenia momentu obrotowego. Przykładem zastosowania mogą być maszyny przemysłowe, gdzie sprzęgła te łączą silniki z przekładniami, zapewniając efektywną transmisję mocy. Dodatkowo, sprzęgła kołnierzowe są niewrażliwe na zmiany temperatury i obciążenia, co czyni je idealnym rozwiązaniem w trudnych warunkach pracy. Aby zapewnić ich długowieczność, istotne jest zachowanie odpowiednich tolerancji podczas montażu oraz regularne kontrole stanu technicznego, co jest zgodne z najlepszymi praktykami w inżynierii mechanicznej.

Pytanie 32

Jakiego narzędzia należy użyć do wywiercenia otworu pasowanego przed umieszczeniem w nim tulei i sworznia?

A. Rozwiertaka

B. Freza

C. Wiertła

D. Skrobaka

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Rozwiertak to narzędzie skrawające, które jest stosowane do precyzyjnego wykonywania otworów pasowanych, co jest kluczowe przed zamontowaniem tulei i sworznia. W przeciwieństwie do wiertła, które tworzy otwór w materiale, rozwiertak zwiększa średnicę już istniejącego otworu, osiągając wysoką dokładność wymiarową oraz gładkość powierzchni. W praktyce, po wywierceniu otworu wstępnego, rozwiertak pozwala na uzyskanie idealnego dopasowania, które jest niezbędne w aplikacjach inżynieryjnych i mechanicznych, gdzie tolerancje wymiarowe mają kluczowe znaczenie. Przykładem zastosowania rozwiertaka jest montaż elementów w silnikach, gdzie precyzyjne dopasowanie tulei i sworznia wpływa na ich funkcjonalność oraz wydajność. Standardy takie jak ISO 286 dotyczące tolerancji wymiarowych podkreślają znaczenie użycia narzędzi skrawających, które zapewniają odpowiednią jakość wykonania. Używanie rozwiertaka zwiększa żywotność montowanych części, minimalizując ryzyko ich uszkodzenia podczas eksploatacji.

Pytanie 33

Spawanie elementów z stopów aluminium powinno być przeprowadzone

A. elektrodą otuloną

B. elektrodą nietopliwą

C. elektrodą leżącą

D. w osłonie argonu

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Spawanie elementów wykonanych ze stopów aluminiowych w osłonie argonu to najlepsza praktyka w branży, ponieważ argon jest gazem obojętnym, który zapobiega utlenianiu metalicznego spoiny podczas procesu spawania. Jest to istotne, gdyż aluminium jest szczególnie podatne na utlenienie, co może prowadzić do powstawania defektów w spoinach, takich jak pęknięcia czy osłabienia strukturalne. W procesie TIG (Tungsten Inert Gas), który najczęściej wykorzystuje się do spawania aluminium, stosuje się elektrodę nietopliwą, a argon jako osłonę. Takie podejście zapewnia nie tylko wysoką jakość spoin, ale również dużą precyzję i kontrolę nad procesem. Przykładem zastosowania spawania aluminium w osłonie argonu mogą być konstrukcje lotnicze, gdzie niezawodność i wytrzymałość spoin są kluczowe dla bezpieczeństwa. Warto również zauważyć, że zgodność z normami takimi jak AWS D1.2 oraz EN 288 jest niezbędna dla zapewnienia wysokich standardów jakości w spawaniu aluminium.

Pytanie 34

Który z przyrządów przedstawionych na rysunkach służy do montażu tłoków w cylindrach sprężarek?

A. A.

B. D.

C. B.

D. C.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź B jest prawidłowa, ponieważ zaciskarka pierścieni tłokowych to kluczowy przyrząd używany w procesie montażu tłoków w cylindrach sprężarek. Jej główną funkcją jest skracanie pierścieni tłokowych do odpowiednich rozmiarów, co umożliwia ich precyzyjne umieszczenie w cylindrze. Montaż tłoków z wykorzystaniem zaciskarki jest zgodny z najlepszymi praktykami w branży, zapewniając wysoką jakość i niezawodność działania sprężarek. Użycie tego narzędzia minimalizuje ryzyko uszkodzenia pierścieni, co jest istotne dla długowieczności systemu sprężającego. Standardy ISO dotyczące montażu mechanizmów oraz wytyczne producentów sprzętu podkreślają znaczenie poprawnego montażu, aby uniknąć nieszczelności i awarii. Zaawansowane modele zaciskarek oferują dodatkowe funkcje, takie jak regulacja siły zacisku, co pozwala na lepsze dopasowanie do specyficznych wymagań aplikacji, co przyczynia się do efektywności i bezpieczeństwa operacji.

Pytanie 35

Codzienna obsługa przekładni pasowej została zrealizowana poprawnie, jeśli przeprowadzono

A. smarkowanie przekładni.

B. sprawdzenie naciągu pasa.

C. pomiar średnicy kół.

D. malowanie kół pasowych.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Sprawdzenie naciągu pasa jest kluczowym elementem obsługi codziennej przekładni pasowej, ponieważ niewłaściwy naciąg może prowadzić do nieefektywnego przenoszenia mocy oraz zwiększonego zużycia materiałów. Zbyt luźny pas może spowodować jego ślizganie się, co prowadzi do spadku wydajności i przyspiesza zużycie zarówno pasa, jak i kół pasowych. Z kolei zbyt mocny naciąg może prowadzić do nadmiernego obciążenia łożysk oraz innych elementów przekładni, co również pogarsza ich żywotność. Regularne sprawdzanie naciągu powinno być zgodne z zaleceniami producentów oraz normami technicznymi, co zapewnia optymalne warunki pracy i minimalizuje ryzyko awarii. Przykładowo, w przypadku przekładni stosowanych w przemyśle, zachowanie odpowiedniego naciągu można osiągnąć poprzez użycie specjalnych narzędzi pomiarowych, a także przez regularne szkolenie personelu odpowiedzialnego za konserwację urządzeń.

Pytanie 36

Wyznacz wymiary graniczne średnicy wałka o nominalnej wartości N=φ78 mm, wytworzonego w tolerancji
IT=0,028, gdzie odchyłka górna es=0 μm, a odchyłka dolna ei= −0,028 μm?

A. A= 77,928; B = 78,000

B. A = 78,000; B = 78,028

C. A = 77,972; B = 78,000

D. A = 77,972; B = 78,028

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Aby obliczyć wymiary graniczne średnicy wałka o nominalnej średnicy φ=78 mm i tolerancji IT=0,028, należy zrozumieć, jak działają odchyłki w kontekście wymiarowania. W przypadku podanej tolerancji, odchyłka górna wynosząca 0 μm oznacza, że maksymalny wymiar wałka to 78 mm, co jest równoważne wartości nominalnej. Z kolei odchyłka dolna wynosi -0,028 μm, co oznacza, że minimalny wymiar wynosi 78 mm - 0,028 mm = 77,972 mm. Tak więc, wymiary graniczne tego wałka to: A = 77,972 mm (minimalny) oraz B = 78,000 mm (maksymalny). W praktyce, takie obliczenia są kluczowe w produkcji i kontroli jakości, ponieważ pozwalają na zapewnienie, że elementy będą pasować do siebie w zmontowanych konstrukcjach. Użycie odpowiednich tolerancji zgodnych z normami ISO jest istotne przy projektowaniu części, aby uniknąć problemów w montażu oraz eksploatacji.

Pytanie 37

Podczas montażu prowadnic, które są przykręcane, należy w pierwszej kolejności

A. nałożyć olej lub smar na części współpracujące

B. przykręcić prowadnice i doskrobać powierzchnie współpracujące

C. przykręcić prowadnice i przeszlifować powierzchnie współpracujące

D. zweryfikować płaskość i prostoliniowość powierzchni ustalających

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Sprawdzanie płaskości i prostoliniowości powierzchni ustalających jest kluczowym krokiem przy montażu prowadnic. Te parametry wpływają na prawidłowe funkcjonowanie całego systemu, ponieważ wszelkie niesprawności mogą prowadzić do nieprawidłowego działania mechanizmów, zwiększonego zużycia elementów oraz ryzyka awarii. W praktyce, jeśli powierzchnie ustalające są nierówne lub krzywe, prowadnice mogą nie działać efektywnie, co wpływa na precyzję i stabilność ruchu. Przykładem może być zastosowanie prowadnic w maszynach CNC, gdzie nawet minimalne odchylenia mogą skutkować błędami w obróbce. W związku z tym standardy takie jak ISO 2768, które określają tolerancje ogólne dla wymiarów, podkreślają znaczenie staranności na etapie montażu. Warto również pamiętać, że regularne przeglądy i utrzymanie płaskości ułatwiają długoterminową eksploatację i zmniejszają ryzyko kosztownych napraw.

Pytanie 38

Co powoduje zmianę składu chemicznego zewnętrznej warstwy stalowego płaskownika?

A. zabrudzenie olejem

B. zmęczenie materiału

C. korozja

D. tarcie suche

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Korozja jest procesem, który prowadzi do zmiany składu chemicznego warstwy wierzchniej materiałów metalowych, w tym stali. Dzieje się tak w wyniku reakcji chemicznych z czynnikami środowiskowymi, takimi jak tlen, wilgoć oraz różne zanieczyszczenia. Korozja może przybierać różne formy, takie jak korozja atmosferyczna, elektrochemiczna czy galwaniczna. Przykładem praktycznym może być stal w budownictwie, gdzie korozja może prowadzić do osłabienia strukturalnego elementów nośnych, co jest szczególnie istotne w przypadku mostów czy budynków. W standardach branżowych, takich jak ISO 12944 dotyczących ochrony przed korozją, zaleca się stosowanie odpowiednich powłok ochronnych, aby zapobiegać degradacji stali. W praktyce, inżynierowie często przeprowadzają analizy ryzyka korozji oraz wdrażają metody ochrony, takie jak anodowanie lub stosowanie inhibitorów korozji, co zwiększa trwałość i bezpieczeństwo konstrukcji.

Pytanie 39

Które urządzenie transportowe przedstawiono na rysunku?

A. Przenośnik z łańcuchem ogniwowym.

B. Cięgnik z łańcuchem ogniwowym.

C. Przenośnik z łańcuchem sworzniowym.

D. Cięgnik z łańcuchem sworzniowym.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 'Cięgnik z łańcuchem ogniwowym' jest poprawna, ponieważ urządzenie przedstawione na rysunku charakteryzuje się dużym hakiem oraz łańcuchem, który wykonany jest z ogniw. W praktyce cięgniki z łańcuchem ogniwowym są powszechnie stosowane w przemyśle do podnoszenia oraz transportu ciężkich ładunków. Ogniwa w łańcuchu umożliwiają mu elastyczność i wytrzymałość, co jest niezbędne w trudnych warunkach eksploatacyjnych. W branży budowlanej oraz magazynowej, cięgniki te są standardem przy operacjach związanych z dźwiganiem i przesuwaniem materiałów. Dzięki swojej konstrukcji, cięgniki z łańcuchem ogniwowym są w stanie przenosić znaczne obciążenia, co czyni je nieocenionym narzędziem w logistyce oraz transporcie. Zastosowanie takich urządzeń w zgodzie z dobrymi praktykami branżowymi zapewnia bezpieczeństwo oraz efektywność operacyjną w miejscu pracy.

Pytanie 40

Jaką przekładnię zębatą przedstawia zdjęcie?

A. Stożkową.

B. Walcową.

C. Śrubową.

D. Ślimakową.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Przekładnia ślimakowa, którą przedstawia zdjęcie, jest jedną z najczęściej stosowanych w mechanizmach, które wymagają dużego przełożenia przy niewielkich rozmiarach. Zbudowana jest z dwóch głównych elementów: ślimaka, który działa jak śruba o spiralnym kształcie, oraz koła ślimakowego, które ma odpowiedni profil zębów. Dzięki temu układowi możliwe jest uzyskanie dużych stosunków przełożenia, co czyni tę przekładnię idealną do zastosowań w napędach, gdzie niewielkie wymiary są kluczowe, np. w przekładniach w wózkach widłowych, mechanizmach podnośników czy różnych narzędziach elektrycznych. Ponadto, przekładnie ślimakowe charakteryzują się zdolnością do przenoszenia dużych momentów obrotowych, co zwiększa ich użyteczność w różnych aplikacjach przemysłowych. Warto również wspomnieć, że przekładnie tego typu mają tendencję do samoblokowania, co oznacza, że nie mogą być napędzane w odwrotnym kierunku przez koło ślimakowe. Umożliwia to stosowanie ich w systemach, gdzie kontrola kierunku ruchu jest istotna.

Rozpocznij nowy egzamin

Powrót do strony głównej
