Pytanie 1

Na którym rysunku przedstawiono schemat układu do wykonania pomiaru impedancji pętli zwarcia instalacji w układzie TN?

A. B.

B. A.

C. D.

D. C.

W celu zrozumienia, dlaczego inne schematy nie przedstawiają poprawnego układu pomiarowego, należy przyjrzeć się ich elementom oraz zastosowaniom. Wiele osób może błędnie zakładać, że jakiekolwiek układy z miernikami elektrycznymi mogą być użyte do pomiaru impedancji pętli zwarcia. W przypadku schematów A, C i D, brak jest kluczowych elementów, które są niezbędne do przeprowadzenia pomiarów w układzie TN. Na przykład, jeśli rysunek A przedstawia układ bez odpowiedniego uziemienia lub izolacji, to może prowadzić do nieprawidłowych wskazań pomiarowych. Często występującym błędem jest mylenie pomiaru impedancji z pomiarami innych parametrów elektrycznych, takich jak napięcie czy prąd. Pomiar impedancji wymaga specyficznej konfiguracji, aby zapewnić dokładność i bezpieczeństwo, a brak zasilania odpowiednich elementów prowadzi do niewłaściwych odczytów. Kolejnym typowym błędem myślowym jest ignorowanie standardów branżowych, takich jak PN-EN 61557-3, które wyraźnie określają, jakie komponenty powinny być użyte w tego rodzaju pomiarach. Dlatego ważne jest, aby dobrze rozumieć rolę każdego elementu w układzie pomiarowym i ich wpływ na bezpieczeństwo i dokładność pomiaru w instalacjach TN.

Pytanie 2

Który z wymienionych elementów należy do dodatkowej ochrony przed porażeniem elektrycznym?

A. Dodatkowe miejscowe wyrównawcze połączenia ochronne

B. Samoczynne wyłączenie zasilania

C. Uniedostępnianie (umieszczenie poza zasięgiem ręki)

D. Bardzo niskie napięcie ze źródła bezpiecznego

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Dodatkowe miejscowe wyrównawcze połączenia ochronne stanowią kluczowy element uzupełniającej ochrony przeciwporażeniowej, która ma na celu zminimalizowanie ryzyka porażenia prądem elektrycznym. Tego typu połączenia wykorzystuje się w instalacjach elektrycznych, aby zapewnić wyrównanie potencjałów między różnymi elementami systemu. Przykładem zastosowania jest podłączenie obudowy metalowej urządzeń elektrycznych do instalacji wyrównawczej, co zapobiega gromadzeniu się niebezpiecznych napięć na obudowie. Zgodnie z normami IEC 60364, które regulują zagadnienia związane z instalacjami elektrycznymi w budynkach, zastosowanie dodatkowych miejscowych połączeń ochronnych jest zalecane w obiektach narażonych na zwiększone ryzyko porażenia. W praktyce, takie połączenia mogą być stosowane w miejscach, gdzie występuje możliwość przypadkowego kontaktu z elementami przewodzącymi, jak np. w laboratoriach czy zakładach przemysłowych. Dodatkowe miejsca wyrównawcze są zatem niezbędnym zabezpieczeniem, które wspiera podstawowe metody ochrony, takie jak izolacja czy wyłączniki różnicowoprądowe.

Pytanie 3

Na podstawie zależności napięcia na zaciskach akumulatora od prądu i czasu rozładowywania przedstawionych na rysunku wskaż wartość napięcia akumulatora o pojemności C = 100 Ah, który przez 30 minut był obciążony prądem o wartości 60 A.

A. 12,4 V

B. 12,0 V

C. 11,3 V

D. 11,0 V

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
No więc, odpowiedź 12,0 V jest jak najbardziej trafna. Można to zobaczyć, analizując wykres, który pokazuje, jak napięcie akumulatora zmienia się w zależności od prądu i czasu rozładowywania. Jak obciążamy akumulator prądem 60 A przez 30 minut, to napięcie wynosi właśnie 12,0 V, co jest zgodne z tym, co powinno być zgodnie z normami. Wartość ta pokazuje, że akumulator działa tak, jak się tego spodziewaliśmy. Moim zdaniem, zrozumienie tej zależności jest mega ważne, zwłaszcza przy projektowaniu systemów zasilania dla różnych urządzeń. No i w odnawialnej energii, gdzie pojemność akumulatora ma ogromny wpływ na wydajność. Fajnie też wiedzieć, że w praktyce, jak np. w systemach fotowoltaicznych czy zasilaniu awaryjnym, znajomość charakterystyki rozładowania akumulatorów pomaga w ich optymalnym wykorzystaniu oraz w wydłużeniu żywotności przez unikanie nadmiernego rozładowania.

Pytanie 4

Korzystając z podanego wzoru i tabeli wyznacz wartość rezystancji izolacji kabla w temperaturze 20 oC, jeżeli rezystancja izolacji tego kabla zmierzona w temperaturze 10 oC wyniosła 8,1 MΩ.

Współczynniki przeliczeniowe K₂₀ dla rezystancji izolacji kabli z izolacją połwinnitową

R₂₀ = K₂₀·Rₜ

Temperatura w °C	4	8	10	12	16	20	24	26	28
Współczynnik przeliczeniowy K₂₀	0,11	0,19	0,25	0,33	0,63	1,00	1,85	2,38	3,13

A. 32,4 MΩ

B. 2,0 MΩ

C. 16,2 MΩ

D. 4,1 MΩ

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wartość rezystancji izolacji kabla w temperaturze 20°C to 2,0 MΩ. Żeby to obliczyć, trzeba pamiętać, że rezystancja zmienia się z temperaturą. Na przykład, jeśli przy 10°C zmierzyłeś 8,1 MΩ, to musisz uwzględnić, że jak temperatura rośnie, to rezystancja maleje. W praktyce, według norm IEC, rezystancja izolacji nie powinna spadać poniżej 1 MΩ na każde 1000 V napięcia roboczego. Wiedza o tym, jak obliczyć rezystancję w wyższej temperaturze, jest ważna, żeby ocenić, w jakim stanie jest kabel i zapobiec awariom. Dobrze jest regularnie kontrolować rezystancję izolacji, bo to daje nam szansę na zauważenie problemów, zanim dojdzie do awarii, co ma ogromne znaczenie dla bezpieczeństwa ludzi.

Pytanie 5

Narzędzie przedstawione na ilustracji przeznaczone jest

A. do docinania przewodów.

B. do zaciskania końcówek oczkowych.

C. do ściągania izolacji z żył przewodów.

D. do zaciskania końcówek tulejkowych.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź jest prawidłowa, ponieważ narzędzie przedstawione na ilustracji to szczypce do ściągania izolacji, które są specjalistycznym narzędziem używanym w elektryce do precyzyjnego usuwania izolacji z przewodów elektrycznych. Dzięki charakterystycznemu kształtowi ostrzy oraz zastosowanemu mechanizmowi regulacji, te szczypce umożliwiają bezpieczne usuwanie izolacji bez ryzyka uszkodzenia samej żyły przewodowej. W praktyce, umiejętność prawidłowego użycia tego narzędzia jest kluczowa w instalacjach elektrycznych, gdzie niezbędne jest zachowanie integralności przewodów. Standardy branżowe, takie jak IEC 60079 lub ANSI/NFPA 70E, podkreślają znaczenie stosowania odpowiednich narzędzi do zapewnienia bezpieczeństwa i efektywności pracy. W związku z tym, znajomość i umiejętność korzystania z narzędzi do ściągania izolacji przyczynia się do jakości i bezpieczeństwa wykonania instalacji elektrycznych.

Pytanie 6

Na którym schemacie połączeń przedstawiono zgodne z zamieszczonym planem instalacji podłączenie przewodów w puszce numer 3?

A. B.

B. A.

C. D.

D. C.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Schemat D przedstawia poprawne podłączenie przewodów w puszce numer 3, zgodne z planem instalacji elektrycznej. W instalacjach elektrycznych kluczowe jest właściwe prowadzenie przewodów, aby zapewnić bezpieczeństwo oraz efektywność działania systemu. W tym schemacie przewód fazowy L jest poprowadzony przez łącznik, co umożliwia jego załączanie i wyłączanie. To zgodne z dobrymi praktykami, które nakazują, aby w obwodach oświetleniowych umieszczać łączniki w obwodzie fazowym, co minimalizuje ryzyko wystąpienia porażenia prądem. Dodatkowo, schemat D uwzględnia odpowiednie oznaczenia i kolorystykę przewodów, co jest zgodne z normami PN-IEC 60446. Przykładowo, przewód neutralny N powinien być niebieski, a przewód ochronny PE zielono-żółty. Użycie właściwych kolorów oraz odpowiednich połączeń zabezpiecza przed ewentualnymi awariami oraz błędami w instalacji, co jest kluczowe w każdej nowoczesnej instalacji elektrycznej.

Pytanie 7

Na którym rysunku przedstawiono żarówkę z trzonkiem GU10?

A. A.

B. B.

C. C.

D. D.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Żarówka z trzonkiem GU10 jest popularnym rozwiązaniem w oświetleniu, szczególnie w zastosowaniach domowych i komercyjnych. Trzonek GU10 ma charakterystyczne bolce, które umożliwiają łatwe i szybkie mocowanie żarówki w oprawie. W przypadku żarówki oznaczonej jako B na zdjęciu, widoczny jest podwójny bolec, co jednoznacznie wskazuje na typ GU10. Tego rodzaju żarówki są często stosowane w reflektorach sufitowych oraz oświetleniu akcentującym, co czyni je idealnym wyborem do różnych aranżacji wnętrz. Warto również zauważyć, że żarówki GU10 dostępne są w różnych wersjach, zarówno LED, jak i halogenowych, co daje większą elastyczność w doborze źródła światła odpowiedniego do danej przestrzeni. W kontekście dobrych praktyk, należy zawsze upewnić się, że dobieramy właściwe źródło światła do odpowiedniej oprawy, aby zapewnić optymalne warunki oświetleniowe oraz minimalizować ryzyko uszkodzenia sprzętu.

Pytanie 8

Na rysunku przedstawiono charakterystykę wyłącznika nadmiarowo-prądowego KS6 B32/3 znajdującą się w katalogu producenta. Wyłącznik ten można zastosować do zabezpieczenia przewodów o obciążalności długotrwałej

A. 30 A

B. 25 A

C. 34 A

D. 29 A

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wyłącznik nadmiarowo-prądowy KS6 B32/3 ma znamionowy prąd wyzwalania wynoszący 32 A. W kontekście doboru zabezpieczeń elektrycznych, kluczową zasadą jest, aby obciążalność długotrwała przewodów była zawsze większa od prądu znamionowego wyłącznika. Gdyby obciążalność przewodów była zbyt niska, mogłoby to prowadzić do niepożądanych wyzwalań wyłącznika w normalnych warunkach pracy, co generowałoby przestoje i koszty. W przypadku prądu znamionowego 32 A, odpowiednią wartością obciążalności długotrwałej przewodu byłoby 34 A, co zapewnia odpowiedni margines bezpieczeństwa. Wartości takie są zgodne z normami PN-IEC 60364, które szczegółowo określają zasady doboru zabezpieczeń. Przykładem praktycznym może być instalacja oświetlenia, gdzie odpowiedni dobór przewodów i wyłączników zabezpiecza przed skutkami zwarć oraz poprawia bezpieczeństwo użytkowników. Właściwe podejście do doboru zabezpieczeń pozwala nie tylko na ochronę instalacji, ale także na wydłużenie jej żywotności oraz redukcję kosztów eksploatacyjnych.

Pytanie 9

Który z przedstawionych na rysunkach elementów osprzętu należy zastosować do ułożenia dwóch przewodów DY 1,5 mm2 pod tynkiem w pomieszczeniu mieszkalnym?

A. A.

B. C.

C. B.

D. D.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź A jest spoko, bo jak chcesz ułożyć dwa przewody DY 1,5 mm² pod tynkiem w mieszkaniu, to musisz użyć rurki falistej o odpowiedniej średnicy. W tym przypadku rurka o średnicy 18 mm, którą masz w opcji A, jest zgodna z zasadami bezpieczeństwa i normami, które mówią, jak trzeba układać przewody elektryczne. Te przewody muszą być chronione przed uszkodzeniami, a rurki faliste świetnie się w tym sprawdzają. Z doświadczenia wiem, że takie rozwiązanie daje też większą elastyczność przy zmianach w instalacji. Zgodnie z normą PN-IEC 60364, ważne jest, żeby zapewnić wentylację i unikać przegrzewania przewodów. Dlatego rurki faliste są fajne, bo poprawiają trwałość całej instalacji. Dobrze dobrana średnica rurki jest kluczowa, żeby nie było zwarć ani innych problemów z prądem.

Pytanie 10

Do jakiej kategorii urządzeń elektrycznych należą linie napowietrzne i kablowe?

A. Pomocniczych

B. Wytwórczych

C. Przesyłowych

D. Odbiorczych

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Linie napowietrzne i kablowe zaliczają się do grupy urządzeń przesyłowych, ponieważ ich główną funkcją jest transport energii elektrycznej na znaczną odległość, co jest kluczowe dla zasilania odbiorców końcowych oraz dla stabilności systemu energetycznego. Przesył energii elektrycznej odbywa się z wykorzystaniem linii napowietrznych, które są powszechnie stosowane w terenach wiejskich oraz w obszarach, gdzie nie ma potrzeby zakupu droższych kabli. Dobre praktyki w zakresie przesyłu energii elektrycznej zakładają minimalizację strat, które mogą występować w trakcie transportu, co jest istotne dla efektywności energetycznej. Przykładowo, zastosowanie linii wysokiego napięcia pozwala na przesyłanie dużych mocy przy mniejszych stratach. W kontekście standardów, linie przesyłowe powinny spełniać normy określone przez Międzynarodową Komisję Elektrotechniczną (IEC) oraz krajowe regulacje dotyczące jakości i bezpieczeństwa. W praktyce oznacza to, że projektując systemy przesyłowe, inżynierowie muszą uwzględniać nie tylko parametry techniczne, ale również aspekt ochrony środowiska oraz wpływ na otoczenie.

Pytanie 11

Który osprzęt przedstawiono na ilustracji?

A. Mufy przelotowe.

B. Złączki skrętne.

C. Dławnice.

D. Kapturki termokurczliwe.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Na ilustracji są pokazane typowe dławnice kablowe, czyli element osprzętu służący do wprowadzania przewodów i kabli do obudów urządzeń, rozdzielnic, puszek czy szaf sterowniczych. Charakterystyczny wygląd: korpus z gwintem, nakrętka dociskowa oraz uszczelka gumowa lub elastomerowa, od razu zdradza, że to właśnie dławnice, a nie złączki czy mufy. Po dokręceniu nakrętki wkład uszczelniający zaciska się na płaszczu kabla, zapewniając odciążenie naprężeń mechanicznych oraz szczelność na poziomie np. IP54, IP65 czy IP68 – zależnie od typu. W praktyce stosuje się je wszędzie tam, gdzie przewód przechodzi przez ściankę obudowy: w falownikach, sterownikach PLC, puszkach instalacyjnych na elewacji, lampach ulicznych itp. Dobrze dobrana dławnica musi pasować średnicą do zewnętrznej średnicy kabla, mieć odpowiedni materiał (najczęściej poliamid, czasem metal) oraz klasę szczelności zgodną z wymaganiami norm PN‑EN 60529 i dokumentacją urządzenia. Moim zdaniem warto też pamiętać o stosowaniu podkładek uszczelniających przy montażu w cienkich blachach, bo bez tego łatwo stracić deklarowany stopień IP. Dławnice chronią też przed wyrwaniem kabla z urządzenia, co jest jedną z podstawowych dobrych praktyk montażowych – nie wolno polegać tylko na zaciskach w kostce czy złączce. W wielu zakładach to wręcz standard: każdy kabel wchodzący do szafy musi być wprowadzony przez odpowiednio dobraną dławnicę z odciążeniem.

Pytanie 12

Wybierz zestaw narzędzi koniecznych do zamocowania listew instalacyjnych w natynkowej instalacji elektrycznej z użyciem kołków szybkiego montażu?

A. Osadzak gazowy, wkrętak, obcinaczki

B. Wiertarka z zestawem wierteł, szczypce płaskie, piła

C. Wiertarka z zestawem wierteł, młotek, piła

D. Osadzak gazowy, młotek, obcinaczki

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybór zestawu narzędzi obejmującego wiertarkę z kompletem wierteł, młotek i piłę jest trafny, ponieważ te narzędzia są kluczowe w procesie montażu listew instalacyjnych w natynkowej instalacji elektrycznej. Wiertarka z wiertłami pozwala na precyzyjne wykonanie otworów w materiałach budowlanych, co jest niezbędne do umiejscowienia kołków szybkiego montażu. Użycie młotka może być konieczne do delikatnego wbijania kołków lub kotew w przypadku materiałów, które wymagają większej siły. Piła natomiast może być używana do przycinania listew do odpowiednich długości, co jest często wymagane w praktycznych zastosowaniach, aby idealnie dopasować je do wymiarów instalacji. Dobór narzędzi powinien opierać się na standardach bezpieczeństwa i ergonomii pracy, aby zminimalizować ryzyko kontuzji oraz zwiększyć efektywność montażu. Dzięki zastosowaniu właściwych narzędzi, prace instalacyjne mogą przebiegać sprawnie i zgodnie z obowiązującymi normami. Przykładem dobrych praktyk jest również stosowanie podkładek lub dystansów przy montażu, co pozwala na uzyskanie estetycznego i funkcjonalnego efektu końcowego.

Pytanie 13

Która z poniższych czynności nie jest częścią badań wyłączników różnicowoprądowych w układzie trójfazowym?

A. Weryfikacja działania przycisku testowego

B. Sprawdzenie kolejności faz sieci zasilającej

C. Weryfikacja poprawności podłączenia do sieci

D. Pomiar czasu oraz prądu różnicowego, przy którym wyłącznik zadziała

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybór odpowiedzi "Sprawdzenie kolejności faz sieci zasilającej" jest prawidłowy, ponieważ ta czynność nie jest częścią badań trójfazowych wyłączników różnicowoprądowych. Trójfazowe wyłączniki różnicowoprądowe są urządzeniami zabezpieczającymi, które mają na celu ochronę ludzi przed porażeniem prądem elektrycznym oraz zapobieganie pożarom spowodowanym zwarciami. W ramach standardowych badań tych wyłączników koncentrujemy się na ich działaniu w odpowiedzi na upływności prądów do ziemi oraz testowaniu ich funkcji detekcji. Przykładowo, badania obejmują sprawdzenie zadziałania przycisku testującego, co pozwala zweryfikować, czy wyłącznik działa poprawnie w warunkach awaryjnych. Ponadto, pomiar czasu i różnicowego prądu zadziałania wyłącznika jest kluczowy dla oceny jego efektywności. Zgodnie z normą PN-EN 61008-1, zachowanie wyłączników różnicowoprądowych w odpowiedzi na różne poziomy prądów upływowych jest istotne w kontekście ich działania, dlatego czynności te są niezbędne w procesie testowym. Kolejność faz w sieci zasilającej nie wpływa na działanie wyłącznika różnicowoprądowego, dlatego nie jest brana pod uwagę w tych badaniach.

Pytanie 14

Na przyrządzie ustawionym na zakres 300 V zmierzono napięcie w sieci, które wynosi 230 V. Do wykonania pomiaru zastosowano miernik analogowy o dokładności w klasie 1,5. Jaki jest błąd bezwzględny uzyskanego pomiaru?

A. ± 4,40 V

B. ± 4,60 V

C. ± 4,50 V

D. ± 4,30 V

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to ± 4,50 V, co wynika z zastosowania wzoru do obliczania błędu bezwzględnego pomiaru. Klasa dokładności miernika analogowego oznacza, że maksymalny błąd pomiarowy wynosi 1,5% zakresu pomiarowego. W przypadku zakresu 300 V, maksymalny błąd obliczamy jako 1,5% z 300 V, co daje 4,5 V. To oznacza, że rzeczywisty wynik pomiaru napięcia sieciowego 230 V może różnić się od wartości rzeczywistej o maksymalnie ± 4,50 V. Praktyczne zastosowanie tego typu pomiarów związane jest z zapewnieniem bezpieczeństwa w instalacjach elektrycznych oraz monitorowaniem ich parametrów, co jest kluczowe dla efektywnego zarządzania energią. W branży elektrycznej stosuje się różne klasy dokładności w zależności od wymaganych precyzji pomiarów, dlatego zrozumienie tych standardów jest niezbędne dla inżynierów i techników zajmujących się systemami zasilania. Odpowiednia interpretacja wyników pomiarów, z uwzględnieniem błędów, ma fundamentalne znaczenie dla analizy i diagnozowania układów elektrycznych.

Pytanie 15

Zamontowanie gniazda wtyczkowego bez styku ochronnego i dołączenie do niego urządzenia elektrycznego I klasy ochronności spowoduje

A. przeciążenie instalacji elektrycznej.

B. zwarcie w instalacji elektrycznej.

C. zagrożenie porażeniem prądem elektrycznym.

D. uszkodzenie urządzenia elektrycznego.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Prawidłowo – kluczowy problem w tym pytaniu to ochrona przeciwporażeniowa urządzeń I klasy ochronności. Urządzenia tej klasy mają obudowę metalową połączoną ze stykiem ochronnym (bolcem) w gnieździe. Ten styk musi być połączony z przewodem ochronnym PE w instalacji. Dzięki temu, jeśli nastąpi uszkodzenie izolacji i przewód fazowy dotknie obudowy, prąd popłynie przez PE, a zabezpieczenie (wyłącznik nadprądowy, bezpiecznik, wyłącznik różnicowoprądowy) szybko zadziała i odłączy zasilanie. Jeżeli zamontujemy gniazdo bez styku ochronnego i podłączymy do niego urządzenie I klasy, to obudowa zostaje „zawieszona w powietrzu” – nie ma połączenia ochronnego. W razie przebicia fazy na obudowę, metalowe części mogą znaleźć się pod napięciem 230 V względem ziemi. Użytkownik, który dotknie obudowy i jednocześnie np. kaloryfera, zlewu, podłogi betonowej, może stać się ścieżką przepływu prądu. To właśnie jest typowe zagrożenie porażeniem prądem elektrycznym. Z punktu widzenia norm (PN-HD 60364 i ogólne zasady SEP) stosowanie gniazd bez styku ochronnego w nowych instalacjach jest niedopuszczalne, jeżeli mają być tam podłączane urządzenia I klasy. W praktyce oznacza to, że w mieszkaniach, warsztatach, biurach powinny być montowane gniazda ze stykiem ochronnym, a przewód ochronny musi być poprawnie podłączony. Moim zdaniem każdy elektryk powinien mieć odruch: urządzenie z wtyczką z bolcem → tylko do gniazda ze stykiem ochronnym. Stare „płaskie” gniazdka bez bolca to relikt, który w zastosowaniach ogólnych jest po prostu niebezpieczny.

Pytanie 16

Podczas wymiany uszkodzonego gniazda wtykowego w instalacji ukrytej prowadzonej w rurkach karbowanych zauważono, że na skutek poluzowania zacisku izolacja jednego z przewodów na kilku centymetrach straciła elastyczność oraz zmieniła kolor. Jak należy zrealizować naprawę uszkodzenia?

A. Założyć gumowy wężyk na uszkodzoną izolację przewodu

B. Wymienić uszkodzony przewód na nowy o takim samym przekroju

C. Pomalować uszkodzoną izolację przewodu

D. Wymienić wszystkie przewody na nowe o większym przekroju

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wymiana uszkodzonego przewodu na nowy o takim samym przekroju jest kluczowym działaniem w zapewnieniu bezpieczeństwa i funkcjonalności instalacji elektrycznej. Uszkodzenie izolacji przewodu, które prowadzi do utraty elastyczności i zmiany koloru, wskazuje na problem, który może prowadzić do porażenia prądem lub zwarcia. Zgodnie z normami IEC oraz Polskimi Normami (PN), przewody elektryczne powinny być zawsze w dobrym stanie technicznym. W praktyce, wymiana uszkodzonego przewodu na nowy o takim samym przekroju zapewnia, że instalacja elektryczna będzie w pełni sprawna i zgodna z wymaganiami dotyczącymi obciążalności prądowej oraz ochrony przed przeciążeniem. Przykładem może być wymiana przewodu w domowej instalacji, gdzie zgodność z przekrojem przewodu zabezpiecza przed zjawiskiem przegrzewania się instalacji oraz potencjalnym uszkodzeniem urządzeń elektrycznych. Stanowisko to jest zgodne z dobrą praktyką inżynieryjną i zapewnia trwałość oraz bezpieczeństwo eksploatacji systemów elektrycznych.

Pytanie 17

W jakiej z podanych sytuacji poślizg silnika indukcyjnego przyjmie wartość ujemną?

A. Wirnik silnika osiągnie prędkość wyższą niż prędkość synchroniczna

B. Silnik będzie zasilany prądem przeciwnym

C. Silnik będzie pracował w stanie jałowym

D. Podczas dostarczania energii silnikowy wirnik pozostanie w bezruchu

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Ujemny poślizg silnika indukcyjnego występuje, gdy wirnik jest dopędzany powyżej prędkości synchronicznej, co oznacza, że wirnik obraca się szybciej niż pole magnetyczne wytwarzane przez stojan. W takiej sytuacji silnik działa w trybie generacyjnym, co jest wykorzystywane w aplikacjach, gdzie odzyskuje się energię, na przykład w systemach hamowania regeneracyjnego w pojazdach elektrycznych. W praktyce, jeśli wirnik osiągnie prędkość większą niż wartość synchroniczna, to wytwarzane przez niego napięcie indukowane jest dodatnie w stosunku do napięcia zasilającego, co prowadzi do odwrotnego kierunku przepływu prądu. Ta zasada jest istotna w zastosowaniach takich jak elektrownie wiatrowe, gdzie turbiny mogą pracować zarówno jako silniki, jak i generatory. Zrozumienie zjawiska poślizgu jest kluczowe dla inżynierów projektujących systemy napędowe oraz dla operatorów utrzymujących ich działanie w optymalnych warunkach.

Pytanie 18

Którym symbolem graficznym należy oznaczyć łącznik świecznikowy w schemacie ideowym instalacji elektrycznej?

A. Symbolem 2.

B. Symbolem 4.

C. Symbolem 1.

D. Symbolem 3.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź oznaczona symbolem 4 jest poprawna, ponieważ w schematach ideowych instalacji elektrycznych stosuje się ściśle określone symbole graficzne. Łącznik świecznikowy, będący kluczowym elementem w instalacjach oświetleniowych, posiada swój specyficzny symbol, który wyróżnia go spośród innych urządzeń. W kontekście norm, takich jak PN-EN 60617, symbol ten jest przedstawiany jako wyłącznik z dodatkowym oznaczeniem, co sugeruje możliwość regulacji oświetlenia. Przykładowo, w praktyce instalacyjnej, łącznik świecznikowy jest często stosowany w pomieszczeniach mieszkalnych, gdzie użytkownik ma potrzebę łatwego włączania i wyłączania oświetlenia, a także jego przyciemniania. Prawidłowe rozpoznanie symboli w schematach ideowych jest kluczowe dla właściwego montażu i późniejszej eksploatacji instalacji elektrycznej, co z kolei ma wpływ na bezpieczeństwo użytkowników oraz efektywność energetyczną budynku.

Pytanie 19

Jaką rolę odgrywa wyzwalacz elektromagnetyczny w wyłączniku nadprądowym?

A. Rozpoznaje zwarcia

B. Napina sprężynę mechanizmu

C. Zatrzymuje łuk elektryczny

D. Identyfikuje przeciążenia

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wyzwalacz elektromagnetyczny w wyłączniku nadprądowym pełni kluczową rolę w detekcji zwarć w obwodach elektrycznych. Jego działanie opiera się na zasadzie pomiaru prądu płynącego przez obwód. W momencie wystąpienia zwarcia, prąd znacznie wzrasta, co prowadzi do aktywacji wyzwalacza. Przykładowo, w przypadku zwarcia doziemnego, występujące wartości prądu mogą przekroczyć normalne poziomy, co wyzwala mechanizm odłączający obwód i zabezpieczający instalację przed uszkodzeniami. Tego typu rozwiązania są zgodne z normami IEC 60947-2, które określają wymagania dotyczące sprzętu niskonapięciowego. Poprawne działanie wyzwalacza elektromagnetycznego jest zatem niezbędne dla zapewnienia bezpieczeństwa w instalacjach elektrycznych, minimalizując ryzyko pożaru czy uszkodzenia urządzeń. W praktyce, wyłączniki nadprądowe z wyzwalaczami elektromagnetycznymi są powszechnie stosowane w domach, biurach oraz przemysłowych środowiskach pracy, gdzie ochrona przed skutkami zwarć jest kluczowa.

Pytanie 20

Jaka maksymalna wartość impedancji pętli zwarcia może występować w trójfazowym obwodzie elektrycznym o napięciu nominalnym 230/400 V, aby ochrona przed porażeniem była skuteczna w przypadku uszkodzenia izolacji, wiedząc, że zasilanie tego obwodu powinien wyłączyć instalacyjny wyłącznik nadprądowy C10?

A. 2,3 Ω

B. 8,0 Ω

C. 4,6 Ω

D. 7,7 Ω

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 2,3 Ω jest poprawna, ponieważ jest zgodna z wymaganiami dotyczącymi impedancji pętli zwarcia w trójfazowych obwodach elektrycznych. W takich systemach, aby zapewnić skuteczną ochronę przeciwporażeniową, impedancja pętli zwarcia powinna być na tyle niska, aby wyłącznik nadprądowy mógł szybko zareagować na zwarcie. Wyłącznik C10, który ma prąd znamionowy 10 A, wymaga maksymalnej impedancji pętli zwarcia równej 2,3 Ω, aby przy zwarciu wyzwolił się w czasie nieprzekraczającym 0,4 s. Przykładem zastosowania tej zasady jest instalacja w budynkach mieszkalnych, gdzie ochrona przed porażeniem prądem jest kluczowa. W praktyce, aby uzyskać odpowiednią impedancję, projektanci instalacji elektrycznych muszą uwzględnić odpowiednie przekroje przewodów oraz ich długość, a także zainstalować zabezpieczenia, które umożliwią szybkie odcięcie zasilania w przypadku uszkodzenia izolacji. W kontekście norm, można przywołać normę PN-EN 60364, która szczegółowo opisuje wymagania dotyczące ochrony osób i mienia przed skutkami działania prądu elektrycznego.

Pytanie 21

Przy sprawdzaniu kabla wykonano dwie serie pomiarów rezystancji pomiędzy końcami żył na jednym z jego końców. Na drugim końcu kabla w pierwszej serii zwarto wszystkie żyły ze sobą, a w drugiej serii żyły pozostały rozwarte. Wyniki pomiarów zapisano w tabeli. Jakie wnioski można wyciągnąć na podstawie tych wyników?

A. Żyły a i b są przerwane.

B. Żyły a i b są zwarte ze sobą.

C. Żyły c i a są zwarte ze sobą.

D. Żyły c i a są przerwane.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wynik, który wskazuje, że żyły a i b są zwarte ze sobą, jest prawidłowy. Podczas pierwszej serii pomiarów, gdy końce żył były zwarte, odczytana rezystancja wynosiła niskie wartości, co sugeruje, że żyły są sprawne. Natomiast w drugiej serii, gdy żyły były rozwarte, rezystancja pomiędzy żyłami a i b była zaskakująco bliska wartości z pierwszej serii, co oznacza, że mogły być one zwarte. Wartości rezystancji pomiędzy żyłami a i c oraz b i c wynoszą nieskończoność, co potwierdza, że te żyły nie są ze sobą połączone. W praktyce, zrozumienie pomiarów rezystancji jest kluczowe w diagnostyce urządzeń elektrycznych i systemów kablowych. Używając odpowiednich narzędzi, takich jak mierniki rezystancji, technicy mogą szybko zidentyfikować problemy z izolacją kabli czy przerwy w obwodach. Zachowanie takich standardów jak IEC 60364 dotyczących instalacji elektrycznych jest niezbędne, aby zapewnić bezpieczeństwo i niezawodność systemów elektrycznych.

Pytanie 22

Jakie środki stosuje się w instalacjach elektrycznych w celu zabezpieczenia przed dotykiem pośrednim (dodatkowa ochrona)?

A. ogrodzenia oraz obudowy

B. umiejscowienie poza zasięgiem dłoni

C. separację elektryczną

D. urządzenia różnicowoprądowe ochronne

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Separacja elektryczna jest kluczowym środkiem ochrony przed dotykiem pośrednim, co oznacza, że wszystkie elementy instalacji elektrycznej, które mogą mieć kontakt z użytkownikami, są oddzielone od przewodów pod napięciem. W praktyce oznacza to stosowanie transformatorów separacyjnych w obwodach niskonapięciowych oraz odpowiedniego projektowania instalacji, aby zminimalizować ryzyko wystąpienia niebezpiecznych sytuacji. Przykładem mogą być instalacje w obiektach medycznych, gdzie separacja elektryczna jest stosowana, aby zapewnić bezpieczeństwo pacjentów i personelu. Zgodnie z normą PN-EN 61140, separacja elektryczna jest jednym z podstawowych wymogów bezpieczeństwa, pozwalającym na zredukowanie ryzyka porażenia prądem w miejscach narażonych na dostęp osób. Warto również zaznaczyć, że separacja elektryczna może obejmować zastosowanie izolacji, dystansów oraz odpowiednich osłon, co jest zgodne z najlepszymi praktykami w branży elektrycznej.

Pytanie 23

Którym symbolem graficznym oznacza się prowadzenie przewodów w tynku na schemacie ideowym projektowanej instalacji elektrycznej?

A. B.

B. C.

C. D.

D. A.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź D jest poprawna, ponieważ symbol graficzny oznaczający prowadzenie przewodów w tynku na schemacie ideowym instalacji elektrycznej jest zgodny z przyjętymi normami. W praktyce takie oznaczenie jest używane, aby zapewnić jasność i zrozumienie w dokumentacji projektowej. Przewody prowadzone w tynku są istotnym elementem każdej instalacji elektrycznej, a ich oznaczenie za pomocą przerywanej linii po bokach ułatwia identyfikację i lokalizację instalacji w danym obiekcie. Na przykład, podczas wykonywania prac budowlanych czy modernizacyjnych, zespoły instalacyjne mogą szybko zidentyfikować miejsca, gdzie należy prowadzić dodatkowe przewody lub prowadzić modyfikacje. Ponadto, stosowanie standardowych symboli w projektach elektrycznych jest zgodne z normami PN-IEC 60617, co zwiększa spójność i profesjonalizm dokumentacji inżynierskiej.

Pytanie 24

Jakiego zestawu narzędzi należy używać podczas przygotowania przewodów LY do instalacji elektrycznej?

A. Przyrząd do ściągania izolacji, obcinaczki czołowe, nóż monterski

B. Obcinaczki boczne, przyrząd do ściągania izolacji, zaciskarka końcówek tulejkowych

C. Nóż monterski, wkrętak, obcinaczki boczne

D. Zaciskarka końcówek tulejkowych, obcinaczki czołowe, wkrętak

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Obcinaczki boczne, przyrząd do ściągania izolacji oraz zaciskarka końcówek tulejkowych są niezbędnymi narzędziami przy przygotowaniu przewodów LY do montażu elektrycznego. Obcinaczki boczne służą do precyzyjnego przycinania przewodów, co jest istotne, aby uzyskać równe i czyste końce, co z kolei minimalizuje ryzyko uszkodzenia izolacji oraz zapewnia solidne połączenia. Przyrząd do ściągania izolacji umożliwia bezpieczne usunięcie izolacji z końcówek przewodów bez ryzyka ich uszkodzenia. Dzięki temu można łatwo przygotować przewody do dalszego montażu, gwarantując, że przewody będą miały odpowiednią długość i będą gotowe do połączenia. Zaciskarka końcówek tulejkowych jest kluczowa w procesie montażu, gdyż pozwala na pewne i trwałe połączenie przewodu z końcówką. Przestrzeganie standardów branżowych, takich jak PN-EN 60204-1 dotyczący bezpieczeństwa maszyn, podkreśla znaczenie stosowania odpowiednich narzędzi, co wpływa na jakość wykonania instalacji elektrycznych. W praktyce, wykorzystanie tych narzędzi wpływa na efektywność pracy oraz bezpieczeństwo użytkownika.

Pytanie 25

Fragment dokumentacji technicznej określonej jako schemat zasadniczy (ideowy) znajduje się na rysunku

A. A.

B. D.

C. C.

D. B.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Schemat zasadniczy (ideowy) ma kluczowe znaczenie w dokumentacji technicznej, gdyż umożliwia zrozumienie podstawowych funkcji i połączeń w danym urządzeniu lub systemie. Wybór rysunku C jako poprawnej odpowiedzi jest uzasadniony tym, że przedstawia on istotne komponenty oraz ich interakcje w sposób, który sprzyja szybkiej analizie i diagnozowaniu ewentualnych problemów. Tego typu schematy są powszechnie stosowane w inżynierii elektrycznej, automatyce oraz w wielu gałęziach przemysłu, gdzie potrzeba uproszczenia złożonych układów do poziomu zrozumiałego dla inżynierów i techników. Na przykład, w projektach związanych z budową systemów zasilania, schemat zasadniczy pozwala na szybkie określenie, jakie elementy są niezbędne do działania i jakie są ich wzajemne relacje. Zgodnie z obowiązującymi standardami, takie schematy powinny być jasne i czytelne, aby ułatwić pracę zespołów serwisowych. Dodatkowo, stosowanie schematów zasadniczych zgodnych z normami IEC 61082 pozwala na zapewnienie wysokiej jakości dokumentacji technicznej, co przekłada się na efektywność w codziennych zadaniach inżynieryjnych.

Pytanie 26

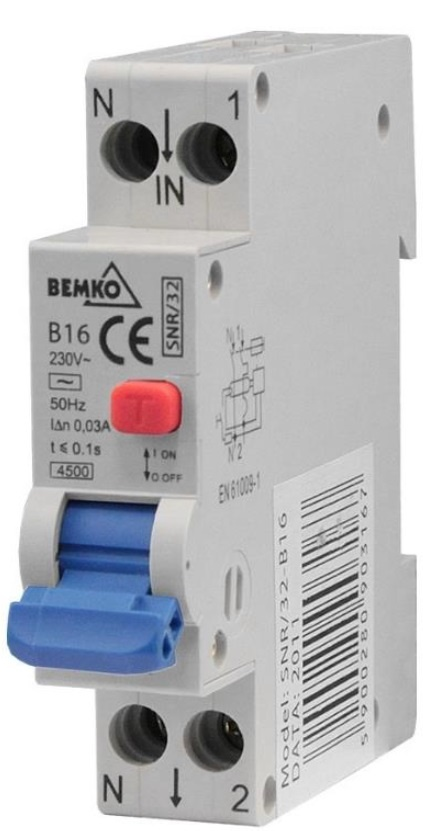

Które urządzenie przedstawiono na ilustracji?

A. Czujnik zaniku i kolejności faz.

B. Ogranicznik przepięć.

C. Wyłącznik różnicowoprądowy z członem nadprądowym.

D. Wyłącznik nadprądowy dwubiegunowy.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Na ilustracji widać wyłącznik różnicowoprądowy z członem nadprądowym, czyli popularne w instalacjach mieszkaniowych urządzenie typu RCBO. Rozpoznać go można po kilku charakterystycznych elementach. Po pierwsze, na obudowie masz oznaczenie B16 – to charakterystyka i prąd znamionowy członu nadprądowego, dokładnie tak jak w zwykłym „esie”. Po drugie, pojawia się wartość IΔn = 0,03 A, czyli prąd różnicowy zadziałania 30 mA – typowa wartość dla ochrony dodatkowej przed porażeniem prądem elektrycznym. Po trzecie, jest przycisk testu „T”, który występuje w wyłącznikach różnicowoprądowych, a nie ma go w standardowych wyłącznikach nadprądowych. Dodatkowo na obudowie nadrukowany jest schemat wewnętrzny pokazujący tor fazowy i neutralny oraz przekładnik różnicowy – to klasyczny symbol RCD zintegrowanego z wyłącznikiem nadprądowym. W praktyce takie urządzenie stosuje się często do zabezpieczenia pojedynczego obwodu, np. gniazd łazienkowych, pralki, zmywarki czy obwodu zewnętrznego gniazda ogrodowego, gdzie wymagana jest jednocześnie ochrona przed przeciążeniem, zwarciem i porażeniem. Moim zdaniem to bardzo wygodne rozwiązanie projektowe, bo łączy funkcje wyłącznika nadprądowego i różnicówki w jednym module, oszczędzając miejsce w rozdzielnicy. Zgodnie z PN-HD 60364 i dobrą praktyką instalacyjną, stosowanie urządzeń różnicowoprądowych 30 mA jest standardem dla obwodów gniazd wtyczkowych w instalacjach domowych, a takie zintegrowane RCBO świetnie się w tym sprawdzają.

Pytanie 27

Który z poniższych przewodów powinien być użyty do zasilania ruchomego odbiornika w II klasie ochronności z sieci jednofazowej?

A. H05VV-U 2×1,5

B. H03VV-F 3×0,75

C. H03VVH2-F 2×0,75

D. H05VV-K 3×1,5

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź H03VVH2-F 2×0,75 jest poprawna, ponieważ ten przewód jest przeznaczony do zasilania ruchomych odbiorników w systemach o napięciu do 300/500 V. Jego konstrukcja z podwójną izolacją zapewnia odpowiedni poziom bezpieczeństwa, co jest kluczowe dla urządzeń wykonanych w II klasie ochronności. W II klasie ochronności nie jest wymagane stosowanie przewodów z uziemieniem, co czyni H03VVH2-F idealnym rozwiązaniem. Przewód ten charakteryzuje się także elastycznością, co ułatwia jego stosowanie w aplikacjach ruchomych, takich jak elektronarzędzia czy sprzęt AGD. W praktyce stosuje się go często w sytuacjach, gdzie urządzenie może być przemieszczane, a także w warunkach, w których mobilność i elastyczność przewodu są kluczowe. Zgodnie z normą PN-EN 50525-2-21, przewody te powinny spełniać określone wymagania dotyczące odporności na działanie czynników zewnętrznych, co czyni je odpowiednimi do użytku w różnych środowiskach.

Pytanie 28

Rysunek przedstawia schemat lampy z układem zapłonowym. Jaka to lampa?

A. Żarowa.

B. Rtęciowa wysokoprężna.

C. Sodowa niskoprężna.

D. Fluorescencyjna.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Lampa rtęciowa wysokoprężna, jak sugeruje poprawna odpowiedź, charakteryzuje się specyficznym układem zapłonowym, który obejmuje dławik, kondensator oraz elektrody. Te elementy są kluczowe dla prawidłowego działania lampy, ponieważ dławik stabilizuje prąd i napięcie, a kondensator wspomaga zapłon, co jest istotne w przypadku lamp o dużym napięciu. Lampy te znajdują szerokie zastosowanie, szczególnie w oświetleniu ulicznym, gdzie ich wysoka wydajność świetlna oraz długi czas eksploatacji są niezwykle cenne. Warto również zauważyć, że lampy rtęciowe wysokoprężne emitują światło o charakterystycznym niebieskawym odcieniu, co sprawia, że są popularne w przestrzeniach przemysłowych i na zewnątrz. W kontekście standardów, zgodność z normami IEC 61167 i IEC 62035 zapewnia wysoką jakość i niezawodność tych źródeł światła, co czyni je odpowiednim wyborem dla wielu zastosowań komercyjnych i publicznych.

Pytanie 29

Przewód pokazany na zdjęciu ma symbol literowy

A. YnDYo

B. YDYo

C. YDYp

D. YLYp

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź YDYp jest poprawna, ponieważ oznaczenie to dokładnie opisuje charakterystykę przewodu, który możemy zaobserwować na zdjęciu. Litera 'Y' wskazuje na izolację wykonaną z polichlorku winylu (PVC), co jest powszechnie stosowane w przewodach elektrycznych dzięki swojej odporności na działanie chemikaliów i dobrej izolacyjności elektrycznej. Następnie litera 'D' informuje nas, że wewnątrz przewodu znajdują się żyły jednodrutowe, co jest istotne w kontekście zastosowania. Takie przewody są powszechnie stosowane w instalacjach elektrycznych, gdzie wymagana jest duża elastyczność i odporność na zginanie. Oznaczenie 'p' sugeruje, że przewód ma płaską konstrukcję, co może być korzystne przy instalacji w miejscach o ograniczonej przestrzeni. Zastosowanie przewodu YDYp możemy zaobserwować w domowych instalacjach elektrycznych, a także w różnych aplikacjach przemysłowych, gdzie wymagane są wysokie standardy bezpieczeństwa i niezawodności. Zgodność z normą PN-EN 50525-2-11 potwierdza wysoką jakość tego typu przewodów, czyniąc go odpowiednim wyborem w wielu zastosowaniach.

Pytanie 30

Którego narzędzia nie należy stosować przy wykonywaniu montażu lub demontażu elementów instalacji elektrycznych?

A. C.

B. D.

C. B.

D. A.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybór odpowiedzi D jest prawidłowy, ponieważ scyzoryk wielofunkcyjny nie powinien być stosowany przy montażu lub demontażu elementów instalacji elektrycznych. Narzędzia tego typu, mimo że są wszechstronne, nie zapewniają odpowiedniego poziomu bezpieczeństwa wymagającego pracy z elektrycznością. Główne ryzyko związane z używaniem scyzoryka polega na możliwości uszkodzenia izolacji przewodów, co może prowadzić do poważnych zwarć, a nawet pożarów. W praktyce, do pracy z instalacjami elektrycznymi zaleca się korzystać z narzędzi izolowanych, takich jak szczypce izolowane czy kombinerki, które są zaprojektowane z myślą o ochronie przed porażeniem prądem. Dodatkowo, w wielu krajach obowiązują normy branżowe, takie jak IEC 60900, które określają wymagania dotyczące narzędzi używanych w pracach z instalacjami elektrycznymi, promując tym samym najwyższe standardy bezpieczeństwa. Używanie właściwych narzędzi to nie tylko kwestia efektywności pracy, ale przede wszystkim bezpieczeństwa operatora i osób znajdujących się w pobliżu.

Pytanie 31

W jaki sposób i przewodem o jakim przekroju ma być wykonana trójfazowa wewnętrzna linia zasilająca (WLZ), której obciążalność prądowa wynosi 220 A?

Obciążalność prądowa długotrwała w A przewodów o żyłach Cu w izolacji PVC ułożonych w różny sposób
Przekrój znamionowy żył w mm²	Instalacja wykonana sposobami
Przekrój znamionowy żył w mm²	C	E
70	211	216
95	225	238
gdzie: C – przewody układane po wierzchu, na ścianie lub suficie drewnianym E – przewody wielożyłowe ułożone swobodnie w powietrzu lub korytku kablowym

A. Sposób E i 95 mm2

B. Sposób E i 70 mm2

C. Sposób C i 95 mm2

D. Sposób C i 70 mm2

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybór odpowiedzi "Sposób E i 95 mm2" jest poprawny, ponieważ przewody o przekroju 95 mm², ułożone zgodnie z metodą E, mają obciążalność prądową wynoszącą 238 A. To oznacza, że są w stanie z powodzeniem obsłużyć wymagane obciążenie prądowe wynoszące 220 A, co jest kluczowe dla zapewnienia bezpieczeństwa oraz efektywności całego systemu zasilania. Sposób E wskazuje na ułożenie przewodów w sposób, który umożliwia swobodny przepływ powietrza wokół nich, co skutkuje lepszym odprowadzaniem ciepła i minimalizacją ryzyka przegrzania. Przykładowo, w instalacjach przemysłowych stosuje się tę metodę w przypadku zasilania dużych maszyn oraz urządzeń, gdzie obciążenia są znaczne i wymagana jest wysoka niezawodność. Zastosowanie odpowiedniego przekroju przewodu oraz metody ułożenia jest zgodne z normą PN-IEC 60364 oraz przepisami bezpieczeństwa, co podkreśla znaczenie stosowania właściwych standardów w praktyce.

Pytanie 32

Do którego typu źródeł światła zalicza się lampę przedstawioną na rysunku?

A. Żarowych.

B. Elektroluminescencyjnych.

C. Indukcyjnych.

D. Rtęciowych.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Lampa przedstawiona na rysunku to lampa LED, która należy do grupy źródeł światła elektroluminescencyjnych. Emituje ona światło dzięki procesowi elektroluminescencji, gdzie prąd elektryczny przepływa przez półprzewodnikowe diody, powodując emisję fotonów. W przeciwieństwie do lamp żarowych, które generują światło poprzez podgrzewanie włókna, lampy LED są znacznie bardziej energooszczędne i mają dłuższą żywotność. Zastosowanie diod LED w oświetleniu wnętrz, ulic, a także w elektronice użytkowej, przyczynia się do zmniejszenia zużycia energii i emisji dwutlenku węgla. Zgodnie z normami, lampy LED są preferowane w nowoczesnych rozwiązaniach oświetleniowych ze względu na ich wysoką efektywność energetyczną i niski poziom ciepła generowanego podczas pracy. Dobre praktyki w zakresie oświetlenia wskazują na coraz szersze wykorzystanie technologii LED w różnych sektorach, od komercyjnych po domowe, co czyni je kluczowym elementem zrównoważonego rozwoju w branży oświetleniowej.

Pytanie 33

Po połączeniu układu sterowania oświetlenia przekaźnikiem bistabilnym przeprowadzono kilkukrotnie próbę działania. Na podstawie diagramu działania przekaźnika i powtarzającej się tabeli działania układu można stwierdzić, że

A. nieprawidłowo działa użyty przekaźnik.

B. uszkodzona jest jedna z żarówek.

C. występuje błąd w podłączeniu przekaźnika.

D. układ działa prawidłowo.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "nieprawidłowo działa użyty przekaźnik" jest prawidłowa, ponieważ z analizy diagramu działania przekaźnika oraz tabeli działania układu wynika, że układ powinien funkcjonować zgodnie z założeniami, jeżeli przekaźnik działa poprawnie. W przypadku, gdy żarówki nie zapalają się zgodnie z tym, co przewiduje tabela, może to sugerować, że przekaźnik nie wykonuje swoich funkcji właściwie. Przekaźniki bistabilne są powszechnie stosowane w systemach automatyki, szczególnie w aplikacjach związanych z oświetleniem, gdzie są używane do utrzymywania stanów włączonych lub wyłączonych. W praktyce, jeśli przekaźnik nie działa poprawnie, może to prowadzić do problemów z oświetleniem, co w dłuższej perspektywie może skutkować zwiększonym zużyciem energii lub uszkodzeniem innych komponentów układu. Dlatego kluczowe jest przeprowadzenie dokładnej diagnostyki przekaźnika i upewnienie się, że jego działanie jest zgodne z przewidywaniami, co jest zgodne z najlepszymi praktykami w dziedzinie automatyki i elektryki.

Pytanie 34

Jaką z poniższych wkładek bezpiecznikowych powinno się zastosować w celu zabezpieczenia przewodów przed skutkami zwarć oraz przeciążeń w obwodzie jednofazowego bojlera elektrycznego o parametrach znamionowych: P_N = 3 kW, U_N = 230 V?

A. gG 20 A

B. aM 20 A

C. aM 16 A

D. gG 16 A

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybór wkładki bezpiecznikowej gG 16 A do zabezpieczenia obwodu jednofazowego bojlera elektrycznego o mocy znamionowej 3 kW i napięciu 230 V jest uzasadniony z kilku powodów. Po pierwsze, moc bojlera wynosząca 3 kW przy 230 V generuje prąd znamionowy równy około 13 A (obliczane według wzoru I = P/U). W tym przypadku wkładka gG, zaprojektowana do ochrony przewodów przed przeciążeniem i zwarciem, jest odpowiednia, gdyż może wytrzymać chwilowe przeciążenia, jakie mogą wystąpić podczas rozruchu bojlera. Ponadto, wkładki gG mają charakterystykę czasowo-prądową, co oznacza, że mogą tolerować krótkotrwałe przeciążenia, co czyni je idealnym wyborem w aplikacjach, gdzie występują takie zjawiska. Stosowanie wkładek aM, które są bardziej przystosowane do ochrony obwodów silnikowych, nie jest wskazane w tym przypadku, ponieważ ich charakterystyka nie jest optymalna do zabezpieczenia obwodu grzewczego. W praktyce, dobór wkładek bezpiecznikowych powinien opierać się na analizie specyfiki obciążenia oraz na standardach takich jak PN-EN 60269, które definiują wymagania dla wkładek bezpiecznikowych. Dlatego wkładka gG 16 A jest najlepszym wyborem dla tego zastosowania.

Pytanie 35

Która z podanych awarii urządzenia II klasy ochronności stanowi ryzyko porażenia prądem?

A. Uszkodzenie izolacji przewodu zasilającego urządzenie

B. Zwarcie bezpiecznika wewnętrznego urządzenia

C. Przerwanie uzwojeń silnika umieszczonego w urządzeniu

D. Zniszczenie przewodu ochronnego PE

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Uszkodzenie izolacji przewodu zasilającego urządzenie stanowi poważne zagrożenie porażenia prądem elektrycznym, ponieważ w przypadku uszkodzenia izolacji, napięcie z sieci elektrycznej może dostać się na zewnętrzne elementy urządzenia, co stwarza ryzyko kontaktu z prądem przez użytkownika. Przykładem zastosowania tej wiedzy w praktyce jest konieczność regularnej inspekcji przewodów zasilających i ich izolacji, co jest zgodne z normami bezpieczeństwa, takimi jak PN-EN 60204-1, które nakładają obowiązek zapewnienia odpowiednich środków ochrony przed porażeniem prądem. W przypadku stwierdzenia jakichkolwiek uszkodzeń, należy niezwłocznie wymienić uszkodzony przewód. Dodatkowo, stosowanie odpowiednich systemów zabezpieczeń, takich jak wyłączniki różnicowoprądowe, może znacząco obniżyć ryzyko porażenia prądem w przypadku awarii izolacji. Wiedza na temat potencjalnych zagrożeń związanych z uszkodzoną izolacją jest kluczowa dla zapewnienia bezpieczeństwa użytkowania urządzeń elektrycznych.

Pytanie 36

Jaka jest wielkość prądu znamionowego, przy której działają wyzwalacze zwarciowe w wyłącznikach instalacyjnych nadprądowych typu Z?

A. 5 do 10

B. 10 do 20

C. 2 do 3

D. 3 do 5

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "2 do 3" jest poprawna, ponieważ wyzwalacze zwarciowe w wyłącznikach instalacyjnych nadprądowych typu Z działają w granicach krotności prądu znamionowego na poziomie od 2 do 3. To oznacza, że wyzwalacz zareaguje w przypadku, gdy prąd zwarciowy osiągnie wartość 2-3 razy wyższą od prądu znamionowego urządzenia. Wyłączniki te są przeznaczone do ochrony obwodów z wysoką odpornością na prądy rozruchowe, co czyni je idealnymi do stosowania w instalacjach z urządzeniami takimi jak transformatory czy silniki elektryczne. Standardy takie jak PN-EN 60947-2 definiują wymagania dotyczące wyłączników, a ich zastosowanie w praktyce pomaga w minimalizacji ryzyka uszkodzenia instalacji oraz zapewnienia bezpieczeństwa użytkowników. Przykładem może być sytuacja, w której w obwodzie z silnikiem występuje krótki impuls prądowy, co może prowadzić do zadziałania wyłącznika, zanim dojdzie do poważniejszych uszkodzeń. Stosując wyłączniki typu Z, można skutecznie ograniczyć ryzyko zwarć w obwodach o niskiej tolerancji na prądy zwarciowe.

Pytanie 37

Jaki rodzaj wkładki topikowej powinien być użyty do ochrony nadprądowej obwodu jednofazowych gniazd do użytku ogólnego?

A. gG

B. aM

C. aR

D. gL

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wkładka topikowa typu gG jest rekomendowanym rozwiązaniem do zabezpieczenia nadprądowego obwodów jednofazowych gniazd ogólnego przeznaczenia. Charakteryzuje się ona zdolnością do ochrony przed przeciążeniami oraz krótkimi spięciami, a także do działania w obwodach wymagających wysokich zdolności zwarciowych. W praktyce, zastosowanie wkładki gG w instalacjach elektrycznych, takich jak gniazda w domach, biurach czy obiektach użyteczności publicznej, zapewnia skuteczną ochronę przed uszkodzeniami spowodowanymi nadmiernym przepływem prądu. Wkładki te są zgodne z normami IEC 60269 oraz PN-EN 60269, które regulują ich parametry techniczne. Dzięki zastosowaniu wkładek gG, można zminimalizować ryzyko uszkodzenia urządzeń elektrycznych oraz przeciążenia obwodów, co jest kluczowe dla bezpieczeństwa użytkowników oraz sprawności całego systemu elektrycznego.

Pytanie 38

Jaką z wymienionych czynności należy wykonać podczas inspekcji działającego transformatora?

A. Obsługa przełącznika zaczepów

B. Weryfikacja poziomu oleju w olejowskazie konserwatora

C. Serwis styków oraz połączeń śrubowych

D. Czyszczenie izolatorów

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Sprawdzenie poziomu oleju w olejowskazie konserwatora jest kluczowym elementem oględzin pracującego transformatora, ponieważ poziom oleju wpływa na prawidłowe działanie urządzenia. Olej w transformatorze pełni kilka istotnych funkcji, takich jak izolacja elektryczna oraz chłodzenie. W trakcie eksploatacji transformatorów, obniżony poziom oleju może prowadzić do przegrzewania się rdzenia oraz uzwojeń, co w konsekwencji może skutkować uszkodzeniem sprzętu. Zgodnie z normami i dobrymi praktykami branżowymi, regularne sprawdzanie poziomu oleju powinno być przeprowadzane w określonych odstępach czasowych lub przed rozpoczęciem eksploatacji. Przykładem może być stosowanie olejowskazów, które umożliwiają wizualną kontrolę poziomu oleju bez konieczności demontażu urządzenia. Warto również pamiętać o konieczności monitorowania jakości oleju oraz okresowym jego badaniu, co pozwala na wczesne wykrycie ewentualnych zanieczyszczeń czy degradacji, a tym samym na podjęcie działań prewencyjnych.

Pytanie 39

Która z wielkości elektrycznych jest mierzona w układzie przedstawionym na schemacie?

A. Impedancja przewodu neutralnego.

B. Impedancja pętli zwarcia.

C. Rezystancja uziemienia.

D. Rezystancja przewodu ochronnego.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Rezystancja przewodu ochronnego jest kluczowym parametrem w systemach elektrycznych, który zapewnia bezpieczeństwo użytkowników i sprzętu. Miernik, który jest podłączony do przewodu ochronnego (PE), jest używany do pomiaru tej rezystancji, co jest szczególnie istotne w kontekście ochrony przed porażeniem prądem elektrycznym. Zgodnie z normami, takimi jak PN-EN 60364, rezystancja przewodu ochronnego powinna być na tyle niska, aby w przypadku wystąpienia awarii prąd zwarciowy mógł bezpiecznie przepływać, co umożliwia skuteczną pracę zabezpieczeń. Przykładem zastosowania tej wiedzy jest regularne przeprowadzanie pomiarów rezystancji przewodu ochronnego w instalacjach budowlanych, co pozwala na wczesne wykrywanie potencjalnych problemów, które mogą prowadzić do zagrożenia. Dobrą praktyką jest również prowadzenie dokumentacji z takich pomiarów, co może być przydatne w przypadku inspekcji lub weryfikacji zgodności instalacji z obowiązującymi normami.

Pytanie 40

Pomiar rezystancji uzwojenia silnika elektrycznego przy użyciu omomierza wykazał wartość ∞ Ω. Co oznacza ten wynik dla uzwojenia silnika?

A. jest uszkodzone.

B. występuje zwarcie między zwojami.

C. działa prawidłowo.

D. izolacja jest uszkodzona.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Rezystancja uzwojenia silnika elektrycznego, której pomiar wskazuje wartość nieskończoną (∞ Ω), jednoznacznie sugeruje, że obwód uzwojenia jest przerwany. Przerwanie uzwojenia może wynikać z różnych przyczyn, takich jak zużycie mechaniczne, przegrzanie czy uszkodzenie mechaniczne. Przykładowo, w silnikach asynchronicznych, przerwanie uzwojenia może prowadzić do całkowitej utraty funkcji silnika. W praktyce, jeśli podczas pomiaru omomierzem uzyskamy wartość nieskończoności, konieczne jest dalsze diagnozowanie silnika, w tym wizualna inspekcja uzwojenia oraz sprawdzenie innych elementów, takich jak łożyska czy wirnik. W kontekście standardów branżowych, zgodnie z normą IEC 60034-1, regularne sprawdzanie stanu uzwojeń silników elektrycznych jest kluczowe dla zapewnienia niezawodności i wydajności operacyjnej urządzeń. Dlatego, aby uniknąć kosztownych awarii, zaleca się przeprowadzanie systematycznych testów rezystancji i monitorowanie stanu technicznego silników w cyklu regularnych przeglądów.

Rozpocznij nowy egzamin

Powrót do strony głównej
