Pytanie 1
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Wyniki egzaminu
Informacje o egzaminie:
- Zawód: Technik mechatronik
- Kwalifikacja: ELM.06 - Eksploatacja i programowanie urządzeń i systemów mechatronicznych
- Data rozpoczęcia: 2 stycznia 2026 11:50
- Data zakończenia: 2 stycznia 2026 12:06
Egzamin zdany!
Wynik: 38/40 punktów (95,0%)
Wymagane minimum: 20 punktów (50%)
Szczegółowe wyniki:
Pytanie 2
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 3
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 4
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 5
Która z liter adresowych zastosowanych w poniższej instrukcji programowania obrabiarki oznacza szybkość posuwu?
| CNC N120 G31 X50 Z-30 D-2 F3 Q3 |
A. F
B. N
C. G
D. Q
Wybór litery 'F' jako oznaczenia szybkości posuwu w programowaniu obrabiarek CNC jest poprawny, ponieważ jest to standardowo stosowane oznaczenie w wielu językach programowania tych urządzeń. Szybkość posuwu, czyli prędkość, z jaką narzędzie porusza się w obrabianym materiale, ma kluczowe znaczenie dla jakości oraz efektywności obróbki. Zbyt niska prędkość posuwu może prowadzić do nieefektywnej obróbki, a zbyt wysoka może powodować przegrzewanie materiału oraz zużycie narzędzi. Przykładowo, w kodzie G, zapis 'F3' wskazuje, że narzędzie porusza się z prędkością 3 mm/min, co pozwala na precyzyjne stworzenie detalu zgodnie z wymogami technologicznymi. Warto zaznaczyć, że dobór właściwej szybkości posuwu zależy od rodzaju materiału, geometrii narzędzia oraz parametrów obrabiarki, co podkreśla znaczenie znajomości tych aspektów dla operatora CNC. Używanie litery 'F' do oznaczania tej wartości jest powszechne w branży i należy do najlepszych praktyk. Właściwe ustawienie szybkości posuwu ma również wpływ na żywotność narzędzi oraz jakość powierzchni obrabianego detalu, dlatego tak istotne jest, aby operatorzy CNC byli dobrze zaznajomieni z tymi parametrami.
Pytanie 6
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 7
Ekonomiczne oraz szerokie regulowanie prędkości obrotowej silnika prądu stałego bocznikowego możliwe jest przez
A. zastosowanie tyrystorowego regulatora napięcia do zmiany napięcia twornika
B. zastosowanie rezystancyjnego dzielnika napięcia do zmiany napięcia twornika
C. włączenie regulowanej rezystancji w szereg z obwodem twornika
D. włączenie regulowanej rezystancji w szereg z obwodem wzbudzenia
Zastosowanie tyrystorowego regulatora napięcia do zmiany napięcia twornika jest najefektywniejszym sposobem regulacji prędkości obrotowej silnika prądu stałego bocznikowego. Regulator ten pozwala na precyzyjną kontrolę napięcia dostarczanego do twornika, co ma bezpośredni wpływ na prędkość obrotową silnika. W praktyce, zmiana napięcia na tworniku pozwala na szeroki zakres regulacji prędkości, co jest kluczowe w różnych zastosowaniach przemysłowych, takich jak napędy w systemach transportowych czy robotyce. Dzięki tyrystorowym regulatorom, możliwe jest uzyskanie znacznych oszczędności energetycznych oraz minimalizacja strat ciepła, co jest zgodne z najlepszymi praktykami w zakresie efektywności energetycznej. Standardy branżowe, takie jak IEC 60034-1, podkreślają znaczenie efektywności systemów napędowych, a zastosowanie regulatorów tyrystorowych jest zgodne z tymi zaleceniami, umożliwiając osiągnięcie wysokiej wydajności operacyjnej. Warto również zauważyć, że nowoczesne systemy regulacji mogą być zintegrowane z technologiami cyfrowymi, co dodatkowo zwiększa ich funkcjonalność i możliwość monitorowania stanu pracy silnika.
Pytanie 8
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 9
Wartość parametru 20 V/1000 obr/min jest charakterystyczna dla
A. sprzęgła elektromagnetycznego
B. induktosyna
C. prądnicy tachometrycznej
D. resolvera
Parametr 20 V/1000 obr/min to typowa wartość dla prądnicy tachometrycznej, która służy do pomiaru prędkości obrotowej różnych maszyn, w tym silników. W praktyce oznacza to, że im szybciej coś się kręci, tym większe napięcie generuje ta prądnica. W przypadku, który mamy, to 20 V przy 1000 obrotach na minutę. To naprawdę przydatne w automatyce i kontrolowaniu procesów. Spotykamy je często w aplikacjach związanych z kontrolą prędkości silników elektrycznych i w systemach serwonapędów. Dlatego dobry wybór prądnicy tachometrycznej jest mega ważny, żeby pomiary były dokładne i stabilne. Z doświadczenia wiem, że to kluczowy element w nowoczesnych technologiach przemysłowych.
Pytanie 10
Który schemat jest zgodny z zasadami tworzenia algorytmów sterowania sekwencyjnego?
A. C.
B. B.
C. D.
D. A.
Schemat C jest poprawny, ponieważ ilustruje kluczowe zasady tworzenia algorytmów sterowania sekwencyjnego. W takim algorytmie każdy krok jest ściśle powiązany z jego poprzednikiem, co zapewnia logiczny i uporządkowany przebieg działań. W praktyce oznacza to, że każdy etap realizacji zadania zależy od wyników osiągniętych w poprzednich krokach, co jest fundamentalne dla zapewnienia poprawności i przewidywalności działania systemu. Dobrze skonstruowany algorytm sekwencyjny znajdzie zastosowanie w wielu dziedzinach, takich jak automatyka przemysłowa, programowanie aplikacji oraz systemy zarządzania procesami. W kontekście standardów branżowych, algorytmy te często opierają się na metodologii budowania diagramów przepływu, co ułatwia wizualizację logiki działania oraz identyfikację potencjalnych obszarów do optymalizacji.
Pytanie 11

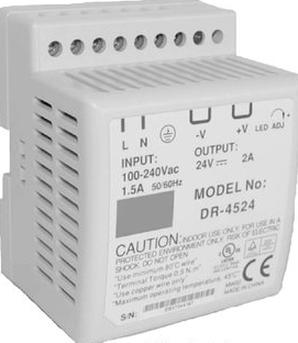

Który element układu elektronicznego przedstawiono na ilustracji?
A. Sterownik.
B. Transformator.
C. Przekaźnik.
D. Zasilacz.
Odpowiedź "Zasilacz" jest właściwa! Widzisz, na obrazku mamy urządzenie, które ma oznaczenia INPUT i OUTPUT, co jest typowe dla zasilaczy. One są super ważne w elektronice, bo to one dają odpowiednie napięcie i prąd do różnych sprzętów. W praktyce zasilacz zmienia napięcie z gniazdka (czyli zazwyczaj 230V AC) na takie, które potrzebujemy, czyli niższe napięcia stałe, jak na przykład w komputerach czy telewizorach. Często mają też dodatkowe funkcje, jak regulacja napięcia, co jest bardzo przydatne, bo można je dostosować do potrzeb urządzeń. W branży jest sporo różnych typów zasilaczy, jak liniowe czy impulsowe, które spełniają normy bezpieczeństwa i efektywności energetycznej. Warto znać ich działanie, bo to podstawa dla każdego, kto chce działać w elektronice.
Pytanie 12

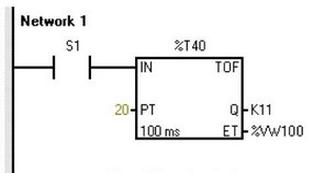

Którą zmianę należy wprowadzić w programie przedstawionym na rysunku, aby po wciśnięciu przycisku normalnie otwartego S1 wyjście Q timera zostało aktywowane i deaktywowane 20 sekund po zwolnieniu przycisku S1?
A. Ustawić parametr PT = 200 bez zmiany typu timera.
B. Zmienić parametr ET na %VW20 bez zmiany typu timera.
C. Zmienić typ timera na TON z parametrem PT = 20.
D. Zmienić typ timera na TON z parametrem PT = 200.
Odpowiedzi, które sugerują zmianę typu timera lub niewłaściwe ustawienie parametru PT, opierają się na błędnym zrozumieniu funkcji timerów w systemach automatyki. Timer TON (Timer On-Delay) jest używany do opóźnienia aktywacji wyjścia, co nie jest wymagane w tej sytuacji, gdzie potrzebujemy opóźnienia po zwolnieniu przycisku. Ustawienie PT na 200 bez zmiany typu timera jest kluczowe dla uzyskania pożądanej funkcjonalności. Przykładowo, zmiana typu timera na TON z parametrem PT = 20 nie zapewnia oczekiwanego efektu, ponieważ nie uwzględnia opóźnienia wyłączenia sygnału, co prowadzi do błędnych zachowań systemu. Ustawienie PT = 200, gdzie 1 jednostka odpowiada 100 ms, jest zgodne z praktyką programowania timerów i gwarantuje, że opóźnienie będzie wynosić dokładnie 20 sekund. Stosowanie niewłaściwych parametrów ET na %VW20 bez zmiany typu timera również obrazuje brak zrozumienia, jak działają różne rodzaje timerów i ich parametry. W efekcie, kluczowe jest zrozumienie, że każdy timer ma swoje specyficzne zastosowanie i zmiana jego typu lub niewłaściwe ustawienie parametrów może prowadzić do nieprawidłowej pracy całego systemu.
Pytanie 13
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 14

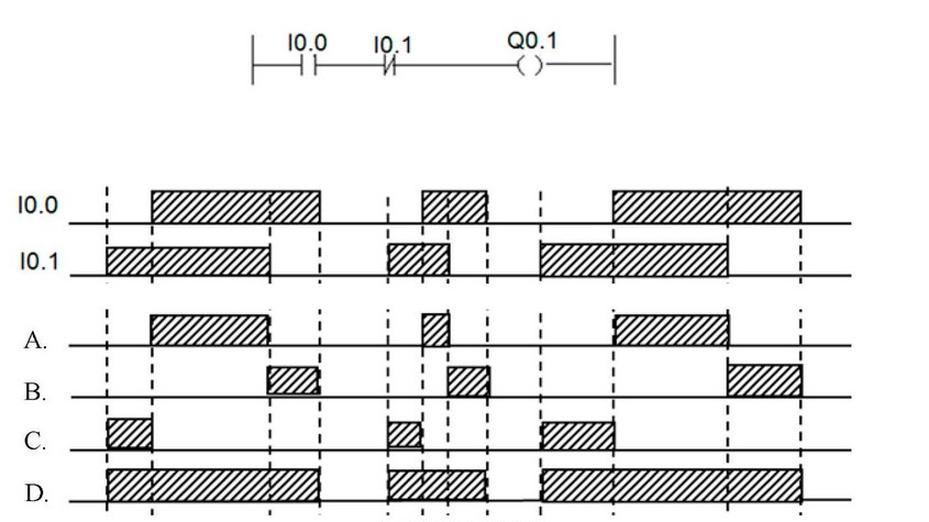

Który z przebiegów przedstawia prawidłowe stany wyjścia Q0.1 dla stanów wejść I0.0 i I0.1, jeżeli zależność pomiędzy zmiennymi opisana jest programem?
A. D.
B. B.
C. A.
D. C.
W odpowiedzi wybrałeś B, i to jest dobra decyzja. Chodzi o to, że zgodnie z algorytmem logicznym, nasze wyjście Q0.1 jest definiowane jako Q0.1 = I0.0 AND NOT I0.1. Co to właściwie znaczy? Q0.1 zapali się tylko wtedy, gdy I0.0 jest aktywne (czyli na '1'), a jednocześnie I0.1 jest nieaktywne (czyli na '0'). Odpowiedź B rzeczywiście pokazuje te warunki, bo w każdym czasie, kiedy I0.0 jest '1' i I0.1 jest '0', Q0.1 też powinno być '1'. To wszystko widać na wykresie, co potwierdza Twoją odpowiedź. W automatyce przemysłowej taka logika jest naprawdę ważna, bo precyzyjne warunki logiczne to klucz do działania systemów kontroli. Zrozumienie tego jest mega istotne, zwłaszcza gdy projektujesz systemy, które muszą być odporne na błędy i efektywne. W przemyśle te zasady mogą się przydać w kontrolowaniu różnych procesów technologicznych, bo poprawność logiki może znacznie wpłynąć na to, jak wszystko działa.
Pytanie 15
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 16
Jaki program jest używany do projektowania obiektów w 3D?
A. PCschematic
B. FluidSim
C. Paint
D. AutoCad
AutoCad to zaawansowane oprogramowanie CAD (Computer-Aided Design), które jest szeroko stosowane w branżach inżynieryjnych oraz architektonicznych do tworzenia rysunków technicznych, projektów oraz modelowania 3D. Dzięki rozbudowanej funkcjonalności, AutoCad umożliwia nie tylko rysowanie obiektów w przestrzeni trójwymiarowej, ale także ich edytowanie i wizualizację. W praktyce, architekci wykorzystują AutoCad do projektowania budynków, co pozwala im na łatwe wprowadzanie zmian oraz generowanie szczegółowych rysunków wykonawczych. Inżynierowie mechanicy mogą używać tego programu do projektowania skomplikowanych mechanizmów czy urządzeń, co wymaga precyzyjnego modelowania i analizy. Warto również zaznaczyć, że AutoCad dorównuje międzynarodowym standardom branżowym, co czyni go niezastąpionym narzędziem w profesjonalnym projektowaniu oraz dokumentacji technicznej, a jego umiejętności są wysoko cenione na rynku pracy.
Pytanie 17
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 18

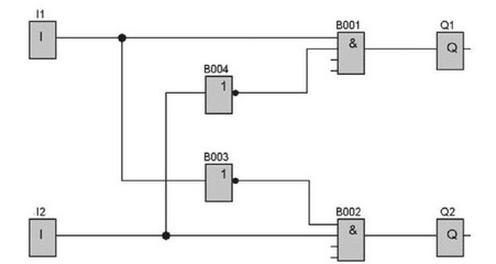

Która kombinacja stanów logicznych nigdy nie pojawi się na wyjściach sterownika działającego zgodnie z przedstawionym programem?
A. Q1 = 1, Q2 = 1
B. Q1 = 1, Q2 = 0
C. Q1 = 0, Q2 = 1
D. Q1 = 0, Q2 = 0
Kombinacja Q1 = 1, Q2 = 1 jest poprawna, ponieważ nie występuje w żadnym przypadku, gdy analizujemy zależności pomiędzy wejściami I1 i I2 oraz bramkami AND i NOT. W programowaniu logiki sterującej, jak w przypadku naszego schematu, istotne jest zrozumienie, jak bramki logiczne przetwarzają dane wejściowe, aby wyprodukować wyjścia. Zgodnie z zasadami logiki, bramka AND wymaga, aby wszystkie jej wejścia były aktywne (czyli miały wartość 1), aby wyjście mogło również być aktywne. Ponadto, bramka NOT neguje wartość swojego wejścia. Jeśli przyjmiemy, że bramka AND ma dwa wejścia, to tylko w przypadku, gdy oba będą miały wartość 1, wyjście tej bramki również będzie równoważne 1. W analizowanym przypadku, aby uzyskać wyjścia Q1 = 1, Q2 = 1, musiałyby być spełnione konkretne warunki wejściowe, które, zgodnie z przedstawionym schematem, nie są możliwe do osiągnięcia. Dlatego też poprawne zrozumienie logiki bramek ma fundamentalne znaczenie w konstruowaniu takich systemów, w których niepożądane stany muszą być eliminowane. Przykładem zastosowania takiej logiki jest automatyka przemysłowa, gdzie precyzyjne zrozumienie wyjść sterowników programowalnych (PLC) ma kluczowe znaczenie dla wydajności i bezpieczeństwa procesów.
Pytanie 19
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 20
W przypadku siłownika zasilanego powietrzem pod ciśnieniem równym 8 barów, który jest w stanie wykonać maksymalnie nmax = 50 cykli/min, a w trakcie jednego cyklu zużywa 1,4 litra powietrza, jakie powinny być parametry sprężarki do jego zasilania?
A. Wydajność 80 l/min, ciśnienie maksymalne 1,0 MPa
B. Wydajność 60 l/min, ciśnienie maksymalne 0,7 MPa
C. Wydajność 80 l/min, ciśnienie maksymalne 0,7 MPa
D. Wydajność 60 l/min, ciśnienie maksymalne 1,0 MPa
Wydajność sprężarki powinna wynosić 80 l/min, ponieważ siłownik zużywa 1,4 litra powietrza na jeden cykl pracy, a przy maksymalnej liczbie 50 cykli na minutę, całkowite zużycie powietrza wynosi 70 litrów na minutę (1,4 l/cykl * 50 cykli/min = 70 l/min). Dodatkowa wydajność jest zalecana, aby zapewnić stabilną pracę systemu i uwzględnić ewentualne straty ciśnienia w układzie. Ustalając ciśnienie maksymalne, należy wziąć pod uwagę, że 8 barów to równowartość 0,8 MPa. Dlatego sprężarka powinna być w stanie dostarczyć ciśnienie o 20% wyższe, aby zapewnić odpowiednią moc roboczą i uniknąć problemów z wydajnością. Ponadto, zgodnie z normami branżowymi, sprężarki z wyższym ciśnieniem roboczym są bardziej efektywne w zastosowaniach przemysłowych, co przekłada się na dłuższą żywotność komponentów oraz mniejsze ryzyko awarii. Przykładem zastosowania tego typu sprężarki jest zasilanie narzędzi pneumatycznych oraz systemów automatyzacji w zakładach produkcyjnych.
Pytanie 21
Jakiego rodzaju pompa przedstawiana jest za pomocą zamieszczonego symbolu graficznego?
A. O stałej wydajności i stałym kierunku obrotów.
B. O zmiennej wydajności i zmiennym kierunku obrotów.
C. O zmiennej wydajności i stałym kierunku obrotów.
D. O stałej wydajności i zmiennym kierunku obrotów.
Symbol graficzny przedstawia typ pompy hydraulicznej, który charakteryzuje się zmienną wydajnością i stałym kierunkiem obrotów. W praktyce oznacza to, że taka pompa może dostosowywać wydajność w zależności od potrzeb systemu, co jest kluczowe w aplikacjach wymagających precyzyjnego zarządzania przepływem cieczy, takich jak systemy chłodzenia czy układy nawadniające. W przypadku pomp o zmiennej wydajności, ich konstrukcja często opiera się na technologii zmiany objętości roboczej, co pozwala na efektywne dostosowywanie parametrów pracy. Stały kierunek obrotów z kolei zapewnia stabilność w działaniu oraz przewidywalność procesu, co jest istotne w kontekście bezpieczeństwa i efektywności energetycznej. Pompy tego typu znajdują zastosowanie w wielu branżach, od przemysłu chemicznego po budownictwo, co czyni je niezwykle uniwersalnym rozwiązaniem. Wiedza na temat symboli graficznych, które reprezentują różne typy pomp, jest niezbędna dla inżynierów i techników zajmujących się projektowaniem i eksploatacją systemów hydraulicznych, co podkreśla znaczenie znajomości standardów branżowych w codziennej pracy.
Pytanie 22
Ile poziomów kwantyzacji oraz jaka jest rozdzielczość napięciowa przetwornika A/C w urządzeniu mechatronicznym o zakresie pomiarowym 0÷10 V i rozdzielczości 10 bitów?
A. 512 poziomów kwantyzacji i rozdzielczość napięciowa 19,53 mV
B. 256 poziomów kwantyzacji i rozdzielczość napięciowa 39,06 mV
C. 1024 poziomy kwantyzacji i rozdzielczość napięciowa 9,76 mV
D. 2048 poziomów kwantyzacji i rozdzielczość napięciowa 4,88 mV
Przetwornik A/C o rozdzielczości 10 bitów jest w stanie wygenerować maksymalnie 1024 poziomy kwantyzacji. W przypadku skali pomiarowej 0÷10 V, napięcie to musi być podzielone na 1024 poziomy. Aby obliczyć rozdzielczość napięciową, można skorzystać ze wzoru: Rozdzielczość = Zakres napięcia / Liczba poziomów kwantyzacji. W tym przypadku: 10 V / 1024 = 0,00976 V, co odpowiada 9,76 mV. Takie parametry są kluczowe w aplikacjach mechatronicznych, gdzie precyzyjne pomiary napięcia są niezbędne, na przykład w systemach automatyki czy robotyce. Dzięki odpowiedniej rozdzielczości można dokładniej monitorować i regulować procesy, co jest zgodne z najlepszymi praktykami branżowymi w zakresie projektowania systemów pomiarowych i kontrolnych. Wzrost liczby poziomów kwantyzacji pozwala na uzyskanie dokładniejszych i bardziej stabilnych pomiarów, co jest istotne dla efektywności działania nowoczesnych urządzeń mechatronicznych.
Pytanie 23
Aby zmienić wartość skoku gwintu, należy dostosować wartość numeryczną obok litery adresowej
N100 G00 X55 Z5
N110 T3 S80 M03
N120 G31 X50 Z-30 D-2 F3 Q3
A. D (korektor narzędzia)
B. Q (promień wodzący)
C. T (wybór narzędzia)
D. F (prędkość posuwu)
Zaznaczyłeś odpowiedź F dotycząca prędkości posuwu, co jest całkowicie trafne. Ten parametr F w kodzie G jest kluczowy, bo steruje prędkością, z jaką narzędzie się porusza podczas skanowania G31. Gdy zmieniamy skok gwintu w CNC, zwłaszcza przy toczeniu, musimy naprawdę uważać na prędkość posuwu, bo to ma ogromny wpływ na jakość gwintu. Jeśli posuw będzie za szybki, może wyjść zbyt płytki skok, a jak będzie za wolny, to narzędzia się szybciej zużyją i jakość wykonania będzie kiepska. Warto wziąć pod uwagę standardy przemysłowe, które mówią o tym, że prędkość posuwu powinna być dopasowana do materiału, którego używamy, i kształtu narzędzia, żeby wszystko działało jak najlepiej. Jak obrabiamy metale ferromagnetyczne i nieżelazne, to dobrze jest zerknąć na tabele prędkości skrawania, żeby wiedzieć, jakie wartości zastosować do konkretnej pracy. To klucz do dłuższej trwałości narzędzi i lepszego wykończenia detali.
Pytanie 24
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 25
Jaki adres, przyznawany przez producenta w sieci, pozostaje stały w trakcie działania urządzenia i jednoznacznie je identyfikuje?
A. MAC
B. OSI
C. IP
D. TCP
Poprawna odpowiedź to MAC, co oznacza Media Access Control. Adres MAC to unikalny identyfikator przypisywany do interfejsu sieciowego przez producenta, który pozostaje niezmienny przez cały okres użytkowania urządzenia. Dzięki temu adresowi możliwe jest jednoznaczne identyfikowanie urządzeń w sieci lokalnej oraz umożliwienie komunikacji między nimi. Adresy MAC są wykorzystywane w warstwie łącza danych modelu OSI, co czyni je kluczowymi dla działania lokalnych sieci Ethernet. Przykładem zastosowania adresów MAC może być przydzielanie adresów IP w sieci poprzez protokół DHCP, który pozwala na dynamiczne przypisywanie adresów IP na podstawie adresów MAC. W praktyce oznacza to, że router identyfikuje urządzenia w sieci, a następnie przydziela im odpowiednie adresy IP, co jest zgodne z dobrą praktyką w zarządzaniu sieciami.
Pytanie 26
W specyfikacji silnika można znaleźć oznaczenie S2 40. Pracując z układem wykorzystującym ten silnik, trzeba mieć na uwadze, aby
A. temperatura otoczenia w trakcie pracy nie była wyższa niż 40°C
B. wilgotność otoczenia w trakcie pracy nie była wyższa niż 40%
C. czas działania nie przekraczał 40 min., a czas postoju był do momentu, gdy silnik się schłodzi.
D. silnik pracował z obciążeniem nie mniejszym niż 40% mocy znamionowej
Odpowiedź wskazująca na czas pracy silnika wynoszący maksymalnie 40 minut oraz wymagany czas postoju do momentu ostygnięcia jest zgodna z zasadami eksploatacji silników oznaczonych jako S2. W tego rodzaju silnikach, okres pracy krótkotrwałej, jak i czas odpoczynku, są kluczowe dla ich efektywności oraz żywotności. Oznaczenie S2 40 informuje, że silnik może działać przez 40 minut z pełnym obciążeniem, po czym konieczne jest, aby miał czas na schłodzenie. Przykładem zastosowania tych zasad jest praca silnika w aplikacjach, gdzie wymagana jest jego cykliczna praca, jak w przenośnych narzędziach elektrycznych. Zgodnie z normami IEC 60034, stosowanie się do tych zasad pozwala na uniknięcie przegrzewania, co zwiększa niezawodność urządzenia oraz zmniejsza ryzyko awarii. Warto również zauważyć, że odpowiednie szacowanie cyklów pracy i odpoczynku stanowi element dobrej praktyki inżynieryjnej, co przekłada się na oszczędności w kosztach utrzymania i wydłużenie czasu eksploatacji. Dbanie o te wartości jest nie tylko wymagane, ale i korzystne z perspektywy użytkownika.
Pytanie 27
W przedstawionym na rysunku programie sterowania, na wyjściu Q0.0 sygnał logiczny 1 pojawi się po zliczeniu 3 impulsów
A. I0.1 w górę.
B. I0.0 w dół.
C. I0.0 w górę.
D. I0.1 w dół.
Odpowiedź 'I0.0 w górę' jest jak najbardziej trafna. Na schemacie blok CTU (Count Up) działa jako licznik impulsów, który zlicza sygnały w górę. Kiedy aktywujesz wejście CU (Count Up) z sygnałem na I0.0, licznik podnosi swoją wartość przy każdym impulsie. Żeby na wyjściu Q0.0 uzyskać sygnał logiczny 1, musisz zliczyć trzy impulsy na I0.0. Liczniki CTU są naprawdę przydatne, na przykład w automatyce przemysłowej do śledzenia cykli produkcyjnych albo w systemach kontroli jakości. Osobiście uważam, że dobre zrozumienie działania tych liczników, umiejętność ich programowania i zastosowania w różnych sytuacjach jest mega istotne, jeśli chodzi o automatyzację. No i pamiętaj, że znajomość standardów branżowych, jak norma IEC 61131-3, która dotyczy języków programowania dla systemów sterujących, jest kluczowa do zapewnienia niezawodności i kompatybilności systemów.
Pytanie 28
Jakiej z wymienionych funkcji nie może realizować pracownik obsługujący prasę hydrauliczną, która jest sterowana przy pomocy sterownika PLC?
A. Konfigurować parametrów urządzenia
B. Inicjować programu sterującego
C. Modernizować urządzenia
D. Weryfikować stanu osłon urządzenia
Modernizacja sprzętu, jak na przykład pras hydraulicznych z PLC, to złożony proces, który wymaga sporej wiedzy technicznej i odpowiednich uprawnień. Operator maszyny skupia się głównie na jej obsłudze, a nie na wprowadzaniu większych zmian konstrukcyjnych. Wiesz, że według norm bezpieczeństwa, modyfikacje powinny być przeprowadzane przez osoby z odpowiednimi kwalifikacjami? Na przykład, zmiany w parametrach hydraulicznych czy wymiana kluczowych części to rzeczy, które wymagają dokładnych analiz, a do tego operatorzy nie są przeszkoleni. To oni uruchamiają programy sterujące, ustawiają parametry i monitorują stan osłon. Dbają o codzienną eksploatację maszyny, co przekłada się na bezpieczeństwo i efektywność pracy. Dlatego stwierdzenie "Modernizować urządzenia." jest jak najbardziej słuszne, bo w końcu to nie jest zadanie dla każdego.
Pytanie 29

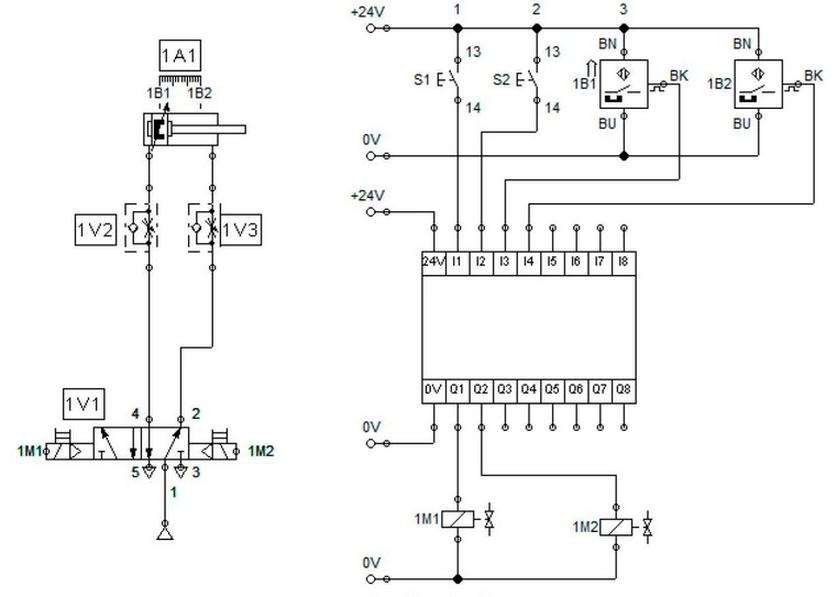

Który typ czujników 1B1 i 1B2 należy zastosować w układzie sterowania przedstawionym na rysunkach?
A. Pojemnościowe.
B. Indukcyjne.
C. Magnetyczne.
D. Ultradźwiękowe.
Czujniki magnetyczne są idealnym rozwiązaniem w układach sterowania, gdzie wykrywanie obecności elementów metalowych jest kluczowe. W przedstawionym układzie, czujniki 1B1 i 1B2 wykorzystywane są do detekcji pozycji ferromagnetycznych obiektów, co jest istotne dla zachowania precyzji i bezpieczeństwa w operacjach automatyzacji. Czujniki te są często stosowane w systemach z automatyką przemysłową, w których wykrywanie obecności przedmiotów, takich jak maszyny, narzędzia czy elementy transportowe, odgrywa kluczową rolę. Zastosowanie czujników magnetycznych pozwala na bezkontaktowe wykrywanie, co minimalizuje zużycie mechaniczne oraz zwiększa trwałość całego systemu. W praktyce, takie czujniki znajdują zastosowanie w ruchomych częściach maszyn, gdzie ich instalacja wpływa na efektywność sterowania oraz zwiększa bezpieczeństwo operacyjne. Zgodność z normami przemysłowymi, takimi jak ISO 13849, podkreśla rolę odpowiedniego doboru czujników, co przekłada się na niezawodność funkcji bezpieczeństwa układów sterujących.
Pytanie 30
Trójfazowy silnik indukcyjny klatkowy zasilany nominalnym napięciem uruchamia się i działa prawidłowo, lecz po obciążeniu zbyt mocno się nagrzewa. W jaki sposób można ustalić przyczynę?
A. Sprawdzić współosiowość wałów silnika oraz maszyny napędzanej
B. Zmierzyć wartość napięcia w linii zasilającej
C. Zmierzyć prąd pobierany przez silnik oraz napięcie na zaciskach w czasie pracy
D. Sprawdzić swobodę obracania się wirnika w stojanie
Pomiar prądu pobieranego przez silnik oraz napięcia na zaciskach podczas jego pracy jest kluczowym krokiem w diagnozowaniu problemów związanych z nadmiernym nagrzewaniem się silnika indukcyjnego trójfazowego klatkowego. Wysokie wartości prądu mogą wskazywać na przeciążenie silnika, co jest jednym z głównych czynników prowadzących do przegrzewania. Przykładowo, jeśli silnik działa w warunkach, które wymagają od niego większej mocy niż nominalna, to może to prowadzić do wzrostu temperatury oraz uszkodzenia uzwojenia. Z kolei pomiar napięcia na zaciskach pozwala ocenić, czy silnik otrzymuje odpowiednią ilość energii. Niewłaściwe napięcie może być wynikiem problemów w instalacji elektrycznej, co również wpływa na wydajność silnika. W praktyce, zgodnie z normami, warto regularnie przeprowadzać takie pomiary jako część rutynowej konserwacji, aby zminimalizować ryzyko awarii oraz przedłużyć żywotność urządzenia. Monitorowanie tych parametrów jest zgodne z dobrymi praktykami w utrzymaniu ruchu i pozwala na wczesne wykrywanie problemów, co jest kluczowe w środowisku przemysłowym.
Pytanie 31
Do którego portu komputera PC należy podłączyć przedstawiony na ilustracji kabel komunikacyjny?
A. LPT.
B. RS232.
C. USB.
D. PS/2
Odpowiedź USB jest poprawna, ponieważ na ilustracji przedstawiony jest kabel komunikacyjny z wtyczką USB typu A, która jest standardowym złączem wykorzystywanym w większości nowoczesnych urządzeń komputerowych. USB, czyli Universal Serial Bus, to interfejs służący do komunikacji oraz dostarczania zasilania między komputerami a różnymi urządzeniami peryferyjnymi, takimi jak myszki, klawiatury, drukarki lub zewnętrzne dyski twarde. Wtyczki USB typu A są łatwe do rozpoznania dzięki swojemu prostokątnemu kształtowi. Standard USB ma wiele wersji, w tym USB 2.0, 3.0 oraz 3.1, które oferują różne prędkości transferu danych oraz możliwości zasilania. Dzięki swojej uniwersalności i prostocie użycia, USB stało się najpopularniejszym interfejsem w przemyśle komputerowym, co zapewnia jego szeroką kompatybilność z wieloma urządzeniami na rynku. Przykładowo, wiele laptopów, komputerów stacjonarnych, a także konsol do gier wykorzystuje złącza USB do podłączania zewnętrznych urządzeń, co znacząco ułatwia obsługę i wymianę danych.
Pytanie 32
Co opisuje pojęcie 'histereza' w kontekście przetworników ciśnienia?
A. Czas reakcji przetwornika na zmianę ciśnienia
B. Różnica między wartościami mierzonego sygnału przy zwiększaniu i zmniejszaniu ciśnienia
C. Maksymalne ciśnienie robocze przetwornika
D. Minimalna wartość ciśnienia, jaką może zmierzyć przetwornik
Histereza w kontekście przetworników ciśnienia to zjawisko polegające na różnicy w wartościach sygnału wyjściowego dla tego samego ciśnienia, zależnie od tego, czy ciśnienie to zostało osiągnięte poprzez jego zwiększanie czy zmniejszanie. Jest to istotny parametr, który wpływa na dokładność pomiarów. W praktyce, gdy ciśnienie wzrasta, sygnał wyjściowy przyjmuje inną wartość niż w przypadku, gdy ciśnienie maleje do tej samej wartości. Dlatego, podczas kalibracji i eksploatacji przetworników, wartość histerezy jest uwzględniana, aby zapewnić precyzyjne odczyty. Dobre praktyki inżynierskie zalecają zwracanie uwagi na specyfikację histerezy, szczególnie w aplikacjach, gdzie dokładność jest kluczowa, jak w systemach sterowania czy monitorowania procesów. Zrozumienie histerezy pozwala lepiej dostosować systemy pomiarowe do wymagań aplikacji i zminimalizować potencjalne błędy pomiarowe wynikające z tego zjawiska.
Pytanie 33
Na podstawie analizy przedstawionego fragmentu programu określ, dla którego stanu sygnałów wejściowych na wyjściu przerzutnika RS zostanie ustawiona logiczna jedynka?
A. S1 = 1, S2= 0, F1 = 0
B. S1 = 0, S2= 0, F1 = 1
C. S1 = 0, S2= 1, F1 = 0
D. S1 = 1, S2= 0, F1 = 1
Poprawna odpowiedź to S1 = 1, S2 = 0, F1 = 0, co powoduje, że przerzutnik RS ustawia na wyjściu logiczną jedynkę. W przerzutniku RS, sygnał na wejściu S (Set) musi być w stanie wysokim, aby ustawić wyjście na 1, natomiast sygnał na wejściu R (Reset) musi być w stanie niskim. W tym przypadku S1, który aktywuje wejście S, jest w stanie 1, a S2, aktywujące R, jest w stanie 0. Dodatkowo, F1 będąc w stanie 0, nie dezaktywuje S ani nie aktywuje R. W praktyce, przerzutniki RS są szeroko stosowane w układach cyfrowych, takich jak pamięci, rejestry czy układy sekwencyjne. Ich zrozumienie jest kluczowe, aby właściwie projektować systemy cyfrowe i analizować ich działanie. Przykłady zastosowania przerzutników RS obejmują budowę prostych pamięci, flip-flopów oraz jako elementów w licznikach. W branży inżynierii elektronicznej, projektowanie układów z przerzutnikami RS opiera się na solidnych standardach, które zapewniają ich niezawodność, co jest niezbędne w systemach krytycznych.
Pytanie 34
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 35
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 36
Urządzenie przedstawione na rysunku, w projektowanym systemie mechatronicznym, będzie mogło pełnić funkcję
A. regulatora PID.
B. analizatora stanów logicznych.
C. regulatora przepływu.
D. dotykowego panelu operatorskiego.
Urządzenie przedstawione na zdjęciu to dotykowy panel operatorski, co można rozpoznać po charakterystycznym interfejsie graficznym oraz oznaczeniu "TOUCH". Panele te pełnią kluczową rolę w systemach mechatronicznych, umożliwiając operatorom intuicyjną interakcję z maszynami i procesami. Dzięki technologii dotykowej operatorzy mogą szybko i skutecznie wprowadzać dane oraz monitorować stan pracy urządzeń. Tego typu rozwiązania są powszechnie stosowane w automatyce przemysłowej, gdzie wymagane jest efektywne zarządzanie złożonymi systemami. Przykładem zastosowania paneli dotykowych może być ich wykorzystanie w liniach produkcyjnych, gdzie umożliwiają one zarządzanie parametrami maszyn, ustawienie cykli pracy oraz nadzorowanie procesów w czasie rzeczywistym. W branży mechatronicznej stosowanie paneli operatorskich zgodnych z normą IEC 61131-3, dotyczącą programowania systemów automatyki, zapewnia wysoką interoperacyjność i efektywność w zarządzaniu systemami. Warto również podkreślić, że nowoczesne panele operatorskie często integrują funkcjonalności analityczne, co pozwala na lepsze śledzenie wydajności oraz diagnostykę awarii, co dodatkowo podnosi jakość pracy całego systemu.
Pytanie 37
Na diagramie stanów został przedstawiony cykl pracy siłownika 1A i zaworu roboczego sterującego tym siłownikiem. Określ, w jakim momencie pracy siłownika rozpoczyna się odliczanie opóźnienia czasowego 2 s.
A. Przesterowania zaworu roboczego w stan "a".
B. Uruchomienia elementu sygnałowego S1.
C. Rozpoczęcia wysuwania się siłownika 1A.
D. Przesterowania zaworu roboczego w stan "b".
Wybór innych odpowiedzi, jak na przykład przesterowanie zaworu roboczego w stanie "a" czy "b", albo rozpoczęcie wysuwania siłownika 1A, prowadzi do zamieszania w zrozumieniu działania automatyki. Po pierwsze, przesterowanie zaworu nie jest momentem, który uruchamia czas opóźnienia. Zmiana stanu tego zaworu to tylko część większego cyklu, ale w tym momencie nie zaczyna się odliczanie. Te stany mogą mieć interakcje z innymi elementami, co w sumie może wydłużać cały czas reakcji. A wysuwanie siłownika 1A też nie jest odpowiednią chwilą, bo to jest wynik działania S1, a nie jego przyczyna. Myślenie, że mechanizmy siłownika czy zaworu mają pierwszeństwo przed sygnałami kontrolnymi, może rodzić problemy w projektowaniu systemów, gdzie czas i synchronizacja są mega ważne. Dlatego trzeba zrozumieć, jak wygląda hierarchia w automatyce i jaką rolę odgrywają sygnały kontrolne. W praktyce, złe wnioski mogą sprawić, że systemy będą nieefektywne i mogą stanowić zagrożenie, co na pewno jest w sprzeczności z tym, co powinniśmy robić w inżynierii automatyzacji.
Pytanie 38
Oprogramowanie komputerowe, które monitoruje procesy w systemach i posiada kluczowe funkcje takie jak gromadzenie, wizualizacja oraz archiwizacja danych, a także alarmowanie i kontrolowanie przebiegu procesu, to oprogramowanie
A. CAD
B. CNC
C. SCADA
D. CAM
Oprogramowanie SCADA (Supervisory Control and Data Acquisition) jest kluczowym narzędziem w nowoczesnych systemach automatyki przemysłowej. Jego główną funkcją jest nadzorowanie i zarządzanie procesami przemysłowymi poprzez zbieranie, wizualizację i archiwizację danych w czasie rzeczywistym. SCADA umożliwia operatorom monitorowanie różnych parametrów procesów, takich jak temperatura, ciśnienie czy poziom substancji, co pozwala na szybkie podejmowanie decyzji oraz reagowanie na potencjalne awarie. Przykłady zastosowania SCADA obejmują przemysł energetyczny, wodociągi, zakłady chemiczne oraz produkcję. Dzięki integracji z systemami alarmowymi, SCADA informuje o nieprawidłowościach i niebezpieczeństwach, umożliwiając automatyczne lub manualne korekty w czasie rzeczywistym. Warto również zwrócić uwagę, że zgodność z międzynarodowymi standardami, takimi jak ISA-95, zapewnia interoperacyjność i skuteczność systemów SCADA w złożonych środowiskach przemysłowych.
Pytanie 39
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 40
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
