Szczegółowe wyniki:

Pytanie 1

W tabeli wymieniono dane techniczne

Przetwornik	2 Mpx high-performance CMOS
Rozdzielczość	1920 × 1080 (2 Mpx)
Czułość	0 lux z IR
Obiektyw	2,8 mm
Kąt widzenia	103°
Funkcje	AGC, BLC, DWDR
Zasilanie	12 V DC
Zastosowanie	Zewnętrzne, IP66

A. odbiornika telewizyjnego.

B. kamery CCTV.

C. dekodera DVB-T.

D. czujki PIR.

Kamery CCTV są urządzeniami przeznaczonymi do monitorowania i rejestrowania obrazu w różnych warunkach oświetleniowych. W danych technicznych, które wskazują na przetwornik, rozdzielczość, czułość oraz obiektyw, można zauważyć, że są to kluczowe parametry dla jakości obrazu. Na przykład, wysoka rozdzielczość jest niezbędna do uzyskania wyraźnych nagrań, które są istotne w kontekście identyfikacji osób i zdarzeń. Czułość kamery, zwłaszcza w warunkach słabego oświetlenia, pozwala na skuteczne monitorowanie w nocy. Funkcje takie jak AGC (Automatic Gain Control) oraz BLC (Back Light Compensation) poprawiają jakość obrazu w trudnych warunkach oświetleniowych, co jest kluczowe dla skutecznego nadzoru. Zasilanie 12 V DC oraz oznaczenie IP66 świadczą o tym, że kamera jest przeznaczona do stosowania na zewnątrz i jest odporna na warunki atmosferyczne, co jest standardem w branży monitoringu wizyjnego. Użycie tego typu kamer jest powszechne w systemach zabezpieczeń budynków, parków i innych obiektów publicznych.

Pytanie 2

Co oznacza przedstawiony na rysunku symbol?

A. Energia i oszczędność.

B. Nie wolno wyrzucać razem z odpadami komunalnymi.

C. Energy Star.

D. TCO Development.

Symbol przedstawiony na rysunku jest międzynarodowym oznaczeniem, które informuje o zakazie wyrzucania sprzętu elektrycznego i elektronicznego wraz z odpadami komunalnymi. Przestrzeganie tego oznaczenia jest kluczowe dla ochrony środowiska, ponieważ przedmioty te zawierają substancje chemiczne, które mogą być szkodliwe dla zdrowia ludzi oraz ekosystemów. Wiele krajów ma wprowadzone przepisy dotyczące zbierania i utylizacji takich odpadów, a ich niewłaściwe usunięcie może prowadzić do zanieczyszczenia gleby i wód gruntowych. Przykładem są urządzenia gospodarstwa domowego, telewizory czy komputery, które można oddać do specjalnych punktów zbierania, gdzie są poddawane recyklingowi. Warto zaznaczyć, że separacja odpadów elektronicznych jest nie tylko regulowana przez prawo, ale również promują ją organizacje zajmujące się ochroną środowiska, takie jak WEEE (Waste Electrical and Electronic Equipment). W związku z rosnącą ilością odpadów elektronicznych, każdy z nas powinien być świadomy znaczenia tego symbolu i odpowiedzialnie podchodzić do utylizacji sprzętu elektrycznego.

Pytanie 3

Udzielanie pomocy osobie rażonej prądem elektrycznym należy rozpocząć od

A. odłączenia osoby od źródła prądu

B. wykonania sztucznego oddychania

C. zgłoszenia sytuacji przełożonemu

D. przeprowadzenia masażu serca

Uwolnienie osoby spod działania prądu elektrycznego jest kluczowym pierwszym krokiem w udzielaniu pomocy w przypadku porażenia prądem. Prąd elektryczny może prowadzić do skurczów mięśni, co często uniemożliwia osobie dotkniętej porażeniem uwolnienie się z niebezpiecznego źródła. Dlatego też, zanim przystąpimy do wszelkich działań resuscytacyjnych, jak sztuczne oddychanie czy masaż serca, niezbędne jest usunięcie zagrożenia. Użycie odpowiednich narzędzi, takich jak kij czy materiał izolacyjny, może pomóc w wyciągnięciu ofiary bez narażania siebie na ryzyko porażenia. Ponadto, należy zawsze upewnić się, że źródło prądu zostało wyłączone lub że jesteśmy w stanie je odizolować. Dbanie o własne bezpieczeństwo jest podstawą dobrych praktyk w udzielaniu pierwszej pomocy. W sytuacjach zagrożenia życia, takich jak te, należy stosować się do wytycznych organizacji takich jak Europejska Rada Resuscytacji, które podkreślają, jak ważne jest najpierw zabezpieczenie miejsca zdarzenia i ochrona ratownika przed dodatkowym ryzykiem.

Pytanie 4

Wskaźniki natężenia pola służą do określania dla anten

A. rezystancji promieniowania

B. charakterystyki promieniowania

C. zysku energetycznego

D. współczynnika odbicia

Wybór niewłaściwych odpowiedzi często wiąże się z nieporozumieniami dotyczącymi podstawowych pojęć związanych z antenami i ich właściwościami. Rezystancja promieniowania odnosi się do oporu, jaki antena stawia podczas emisji energii, lecz nie jest bezpośrednio związana z natężeniem pola. Z kolei zysk energetyczny określa poprawę sygnału w kierunku danym w porównaniu do anteny izotropowej, ale nie jest bezpośrednio wyznaczany przez wskaźniki natężenia pola, które koncentrują się na analizie rozkładu promieniowania. Współczynnik odbicia z kolei dotyczy strat energii na granicy między materiałami, co jest ważne w kontekście dopasowania impedancji, ale również nie przekłada się na wyznaczanie charakterystyki promieniowania. W praktyce inżynieryjnej, aby właściwie ocenić funkcjonowanie anteny, niezbędne jest zrozumienie, że wskaźniki natężenia pola są instrumentami do badania efektów promieniowania, a nie jednoznacznymi miarami innych parametrów, jak rezystancja czy współczynnik odbicia. Dlatego kluczowe jest, aby przy analizie anten koncentrować się na ich charakterystyce promieniowania, co umożliwia zrozumienie, jak anteny oddziałują z otoczeniem oraz jakie mają zastosowania w systemach komunikacji.

Pytanie 5

Wyłącznik nadmiarowoprądowy zabezpiecza instalację zasilającą urządzenie elektroniczne przed skutkami

A. wyładowań atmosferycznych

B. przepięć w sieci energetycznej

C. zaniku napięcia

D. przeciążenia instalacji elektrycznej

Wyłącznik nadmiarowoprądowy to istotny element systemu zabezpieczeń instalacji elektrycznych, którego głównym zadaniem jest ochrona przed skutkami przeciążenia. W sytuacji, gdy prąd płynący przez instalację przekracza dopuszczalne wartości, co zazwyczaj ma miejsce przy podłączeniu zbyt wielu urządzeń do jednego obwodu, wyłącznik ten automatycznie odłącza zasilanie. Dzięki temu chroni zarówno urządzenia elektroniczne, jak i samą instalację przed uszkodzeniami. W praktyce, zastosowanie wyłącznika nadmiarowoprądowego jest standardem w budynkach mieszkalnych i obiektach komercyjnych, ponieważ pozwala na zminimalizowanie ryzyka wystąpienia pożaru, który mógłby być spowodowany przegrzewaniem się przewodów. Ponadto, wyłączniki te są zgodne z normami PN-EN 60947-2, które definiują wymagania techniczne dla urządzeń rozdzielczych. Ważne jest, aby użytkownicy byli świadomi znaczenia tych urządzeń oraz regularnie kontrolowali ich sprawność, co jest kluczowe dla bezpieczeństwa ich instalacji elektrycznych.

Pytanie 6

Fotografia przedstawia konwerter typu

A. Octo

B. Quad

C. Monoblock

D. Quatro

Wybór innych rodzajów konwerterów, takich jak Octo, Quad czy Quatro, jest błędny, ponieważ każdy z tych konwerterów ma inne zastosowanie. Konwerter Octo, na przykład, przeznaczony jest do podłączenia aż ośmiu tunerów, co sprawia, że jest on skomplikowany w instalacji i nie jest optymalnym rozwiązaniem w sytuacjach, gdzie potrzebne jest jednoczesne odbieranie sygnałów z dwóch różnych satelitów. Quad konwerter, z kolei, umożliwia podłączenie czterech tunerów, jednak również nie jest zaprojektowany do pracy z więcej niż jednym satelitą w przybliżeniu. Quatro to typ konwertera, który również pozwala na podłączenie wielu tunerów, ale nie ma wbudowanej możliwości bezpośredniego odbioru sygnału z dwóch satelitów. Typowe błędy myślowe prowadzące do wyboru nieodpowiedniego konwertera obejmują niewłaściwe zrozumienie potrzeb instalacyjnych i zjawiska dostępności programów z różnych satelitów. Dlatego ważne jest, aby przy wyborze konwertera kierować się jego specyfikacją techniczną oraz wymaganiami systemu, aby zapewnić optymalną jakość odbioru sygnału i funkcjonalność zestawu antenowego.

Pytanie 7

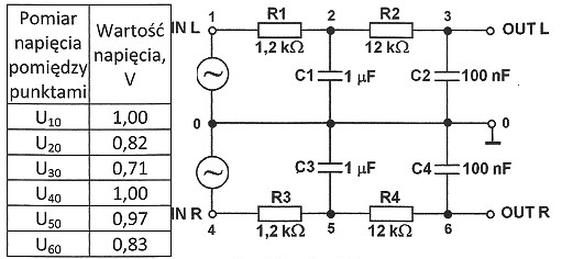

W układzie dwustopniowego filtru dolnoprzepustowego do zastosowań audio, którego schemat przedstawiono na rysunku, nastąpiło uszkodzenie w kanale R. Na podstawie zamieszczonych w tabeli wyników pomiarów napięcia w oznaczonych na rysunku punktach względem masy, dokonanych oscyloskopem z sondą wysokoimpedancyjną, przy częstotliwości granicznej, określ rodzaj tego uszkodzenia.

A. Zwarcie w rezystorze R3

B. Przerwa w kondensatorze C3

C. Zwarcie w rezystorze R4

D. Przerwa w kondensatorze C4

Wybór odpowiedzi zakładający zwarcie w rezystorze R4 lub R3 jest nieprawidłowy z kilku powodów. Przy zwarciu w rezystorach, napięcie na wyjściu OUT R byłoby znacznie niższe od napięcia wejściowego IN R, co nie zostało zaobserwowane w wynikach pomiarów. Zjawisko to wynika z podstawowej zasady działania filtrów dolnoprzepustowych, gdzie zmniejszenie oporu rezystora prowadzi do znacznego zmniejszenia sygnału wyjściowego. W przypadku zwarcia rezystora, sygnał powinien być znacznie osłabiony, co obserwuje się jako spadek napięcia na wyjściu. Ponadto, w kontekście analizy filtrów audio, kluczowe jest zrozumienie roli, jaką każdy element odgrywa w filtracji sygnału. W rzeczywistości, kondensatory są odpowiedzialne za przechwytywanie i eliminowanie wysokich częstotliwości, a ich awaria jest znacznie bardziej prawdopodobna niż uszkodzenie rezystora. Typowym błędem myślowym jest więc utożsamianie zwarcia w rezystorze z brakiem filtracji, co nie odzwierciedla rzeczywistego zachowania układu. Dobrą praktyką w diagnostyce elektronicznej jest zawsze zaczynać od analizy elementów odpowiedzialnych za krytyczne funkcje układu, takich jak kondensatory w filtrach. Ponadto, każdy z elementów w układzie audio powinien być oceniany przez pryzmat jego wpływu na jakość dźwięku, co jest kluczowe dla uzyskania optymalnych wyników.

Pytanie 8

Jaką rolę odgrywa router w sieci komputerowej?

A. Konwertera danych analogowych

B. Konwertera danych cyfrowych

C. Łącznika segmentów sieci

D. Węzła komunikacyjnego

Wydaje się, że odpowiedzi dotyczące łączenia segmentów sieci, konwersji danych analogowych czy cyfrowych, nie tylko nie oddają rzeczywistej funkcji routera, ale również prowadzą do typowych nieporozumień w kontekście architektury sieciowej. Router jako węzeł komunikacyjny nie jest po prostu łącznikiem segmentów sieci, ponieważ jego rola wykracza poza to, co typowo rozumiemy jako switch czy hub. Routery operują na warstwie trzeciej modelu OSI, gdzie decydują o kierunkach, w jakie pakiety danych powinny być przesyłane, bazując na adresach IP, co jest zupełnie inne od działania urządzeń, które jedynie przesyłają sygnały w obrębie lokalnej sieci. Konwertery danych, zarówno analogowych, jak i cyfrowych, dotyczą przetwarzania sygnałów, co jest zadaniem zupełnie innych urządzeń, takich jak modemy czy bramy (gateways). Tak więc, mylenie routera z konwerterami czy switchami prowadzi do zrozumienia jego funkcji w sposób uproszczony i nieprawidłowy. Aby poprawnie zrozumieć rolę routerów w sieci komputerowej, warto zapoznać się z protokołami routingu, takimi jak OSPF czy BGP, które regulują zasady wymiany informacji między routerami, co jest kluczowe w bardziej złożonych architekturach sieciowych.

Pytanie 9

Element, którego symbol graficzny przedstawiono na rysunku to

A. dioda elektroluminescencyjna.

B. transoptor.

C. tranzystor.

D. rezystor nastawny.

Symbol przedstawiony na rysunku to dioda elektroluminescencyjna, znana również jako LED (Light Emitting Diode). Dioda ta emituje światło, gdy przez nią przepływa prąd elektryczny, co jest jasno sygnalizowane przez charakterystyczną strzałkę w symbolu. Dioda LED znajduje szerokie zastosowanie w różnych dziedzinach, od oświetlenia po sygnalizację i wyświetlacze. Przykładowo, diody LED są powszechnie używane w oświetleniu ulicznym, oświetleniu wnętrz oraz w urządzeniach elektronicznych, gdzie efektywność energetyczna i długowieczność są kluczowe. W porównaniu z tradycyjnymi żarówkami, diody LED zużywają znacznie mniej energii, a ich trwałość wynosi często kilkanaście tysięcy godzin. Stosowanie diod LED w projektowaniu układów elektronicznych jest zgodne z najlepszymi praktykami branżowymi, które podkreślają konieczność efektywności energetycznej i minimalizacji kosztów eksploatacji. Dzięki temu, ich rola w nowoczesnym projektowaniu sprzętu elektronicznego staje się coraz bardziej istotna.

Pytanie 10

Ile i jakich urządzeń można podłączyć do multiswitcha oznaczonego jako 9/12?

	Liczba odbiorników TV	Liczba konwerterów satelitarnych	Liczba anten naziemnych
A.	12	2	1
B.	9	3	1
C.	9	1	2
D.	6	2	3

A. A.

B. C.

C. D.

D. B.

Wybierając inną odpowiedź, można popaść w szereg nieporozumień dotyczących funkcji i możliwości, jakie oferuje multiswitch 9/12. Niezrozumienie oznaczenia multiswitcha może prowadzić do błędnych wniosków dotyczących liczby podłączanych urządzeń. Na przykład, niektóre odpowiedzi mogą sugerować, że multiswitch może obsługiwać więcej niż 12 wyjść lub mniej niż 9 wejść. Takie założenia są niezgodne z jego specyfikacją, ponieważ przekroczenie liczby wyjść znacznie zmniejsza sprawność całego systemu i może prowadzić do degradacji sygnału, co skutkuje gorszą jakością obrazu. Ponadto, koncepcja podłączania większej liczby konwerterów, niż przewiduje standardowe oznaczenie, wprowadza w błąd, gdyż każdy konwerter ma ograniczoną ilość odbieranych sygnałów, a ich przeciążenie może prowadzić do zakłóceń. Zrozumienie specyfikacji multiswitcha jest kluczowe, aby móc odpowiednio zaplanować instalację i uniknąć nieprawidłowego doboru komponentów, które mogą nie tylko wpłynąć na jakość sygnału, ale także na stabilność całego systemu telewizyjnego. Praktyczne podejście do instalacji wymaga znajomości zasad działania takich urządzeń oraz umiejętności dostosowania ich do indywidualnych potrzeb, co jest kluczowe w efektywnym zarządzaniu sygnałem.

Pytanie 11

Który z wymienionych elementów elektronicznych przedstawiono symbolem graficznym?

A. Fototranzystor.

B. Fotodiodę.

C. Transoptor.

D. Fotorezystor.

Fototranzystor, który został przedstawiony na zdjęciu, to element elektroniczny działający jako czujnik światła oraz wzmacniacz sygnału. Jego charakterystyczny symbol graficzny, który wyraźnie odzwierciedla strukturę tranzystora, zawiera dodatkowe strzałki wskazujące na część światłoczułą, co czyni go unikalnym w porównaniu do innych elementów, takich jak fotorezystor czy fotodioda. Fototranzystory znajdują szerokie zastosowanie w automatyce, systemach oświetleniowych oraz w technologii fotoniki, gdzie są wykorzystywane do detekcji światła w różnorodnych aplikacjach, od czujników obecności po systemy komunikacji optycznej. Stosując fototranzystory w projektach, inżynierowie powinni zwracać uwagę na parametry takie jak czułość na promieniowanie oraz szybkość reakcji, co pozwala na efektywne dostosowanie ich do specyficznych potrzeb aplikacji. Znajomość symboliki oraz funkcji takich elementów jest kluczowa w inżynierii elektronicznej i pozwala na bardziej efektywne projektowanie układów elektronicznych.

Pytanie 12

Za pomocą przyrządu pomiarowego przedstawionego na rysunku można dokonać pomiaru

A. impedancji falowej przewodu.

B. bitowej stopy błędów.

C. zniekształceń nieliniowych.

D. przesunięcia fazowego.

Oscyloskop to przyrząd pomiarowy, który odgrywa kluczową rolę w inżynierii elektronicznej i telekomunikacyjnej. Jego podstawową funkcją jest umożliwienie obserwacji przebiegów czasowych sygnałów elektrycznych, co jest nieocenione w diagnostyce i analizie układów elektronicznych. Przesunięcie fazowe, które jest przedmiotem tego pytania, odnosi się do różnicy w czasie wystąpienia dwóch sygnałów, co można precyzyjnie zmierzyć za pomocą oscyloskopu. W praktyce, pomiar ten jest niezwykle istotny w aplikacjach takich jak synchronizacja sygnałów w systemach komunikacyjnych czy w analizie odpowiedzi układów w układach analogowych. Regularne korzystanie z oscyloskopu w laboratoriach pozwala na zastosowanie standardów branżowych, jak np. zgodność z normami IEC 61010, które dotyczą bezpieczeństwa przyrządów pomiarowych. Dzięki oscyloskopowi inżynierowie mogą również wykrywać i diagnozować problemy, takie jak zniekształcenia sygnałów czy błędy synchronizacji, co jest kluczowe w zapewnieniu jakości i niezawodności systemów elektronicznych.

Pytanie 13

Jaką wartość ma częstotliwość prądu zmiennego, jeśli jego okres wynosi 0,001 s?

A. 10 kHz

B. 1 kHz

C. 0,1 kHz

D. 100 kHz

Częstotliwość prądu zmiennego (AC) jest odwrotnością okresu, który jest czasem jednego pełnego cyklu fali. Wzór na obliczenie częstotliwości (f) to f = 1/T, gdzie T to okres w sekundach. Dla okresu wynoszącego 0,001 s, obliczamy częstotliwość jako f = 1/0,001 s = 1000 Hz, co jest równoważne 1 kHz. Częstotliwość 1 kHz jest powszechnie występująca w różnych zastosowaniach, takich jak telekomunikacja, gdzie sygnały o wyższej częstotliwości są transmitowane z mniejszymi stratami. W praktyce 1 kHz można spotkać w prostych układach elektronicznych oraz w aplikacjach audio. Zrozumienie tego związku między okresem a częstotliwością jest kluczowe w projektowaniu i analizie systemów elektronicznych, zgodnie z zasadami inżynierii elektrycznej, które podkreślają znaczenie właściwego doboru parametrów sygnału, aby zapewnić jego skuteczną transmisję i minimalizację zakłóceń.

Pytanie 14

Gdy zachodzi potrzeba połączenia światłowodu ze skrętką, co należy użyć?

A. router

B. wzmacniak

C. konwerter

D. koncentrator

Konwerter to urządzenie, które umożliwia interakcję między różnymi typami mediów transmisyjnych, w tym wypadku między światłowodem a skrętką. Światłowód transmituje dane za pomocą światła, co zapewnia znacznie większe prędkości oraz mniejsze straty sygnału na długich dystansach w porównaniu do skrętki, która wykorzystuje sygnał elektryczny. W praktyce, konwertery światłowodowe są często stosowane w sieciach komputerowych, gdzie metrów kabli światłowodowych nie można bezpośrednio podłączyć do urządzeń korzystających z kabli miedzianych. Przy użyciu konwertera można zrealizować połączenie, które łączy różne segmenty sieci, na przykład w biurach czy dużych obiektach. Standardy, takie jak IEEE 802.3, uwzględniają konwertery w kontekście budowy nowoczesnych sieci, co czyni je istotnym elementem infrastruktury. Dodatkowo, korzystanie z konwerterów pozwala na elastyczne rozbudowywanie sieci oraz adaptację do różnych wymagań technologicznych.

Pytanie 15

Którego koloru nie powinien mieć przewód fazowy w instalacji zasilającej sprzęt elektroniczny?

A. Niebieskiego

B. Szarego

C. Brązowego

D. Czarnego

Przewód fazowy w instalacji zasilającej urządzenia elektroniczne powinien być oznaczony kolorem innym niż niebieski, ponieważ ten kolor jest zarezerwowany dla przewodu neutralnego zgodnie z normą PN-IEC 60446. W praktyce oznacza to, że przewód fazowy, który może przenosić napięcie, powinien być czarny, brązowy lub szary, co pozwala na jednoznaczną identyfikację przewodów w instalacji oraz na uniknięcie pomyłek podczas prac serwisowych i montażowych. Przykładowo, podczas wykonywania instalacji elektrycznej w budynku mieszkalnym, technicy muszą upewnić się, że stosują właściwe kolory przewodów, aby zapewnić bezpieczeństwo użytkowników oraz zgodność z przepisami. Ponadto, odpowiednie oznaczenie przewodów jest kluczowe w przypadku diagnostyki i konserwacji instalacji, co może zapobiec wypadkom związanym z niewłaściwym podłączeniem przewodów. Wiedza na temat kolorów przewodów jest niezbędna dla elektryków, instalatorów i każdej osoby zajmującej się pracami związanymi z instalacjami elektrycznymi.

Pytanie 16

Który rodzaj linii transmisyjnej zapewnia przesył sygnału telewizyjnego, wyróżniający się najwyższą odpornością na negatywne skutki warunków atmosferycznych?

A. Symetryczna kablowa

B. Światłowodowa

C. Kablowa koncentryczna

D. Radiowa

Sygnał telewizyjny przesyłany za pomocą światłowodów charakteryzuje się wyjątkową odpornością na zakłócenia, w tym te związane z niekorzystnymi warunkami atmosferycznymi. Wynika to z faktu, że światłowody wykorzystują światło do przesyłania informacji, co sprawia, że są one niewrażliwe na czynniki takie jak deszcz, śnieg czy burze. Światłowodowe linie transmisyjne zapewniają niskie tłumienie sygnału oraz wysoką przepustowość, co umożliwia przesyłanie sygnałów o dużej jakości, w tym sygnałów HD i 4K. Ponadto, światłowody nie emitują fal radiowych, co wyklucza ich zakłócanie przez inne źródła sygnału. Przykładem zastosowania technologii światłowodowej jest modernizacja sieci telewizyjnych w miastach, gdzie światłowody zastępują tradycyjne kable, co zapewnia nieprzerwaną jakość sygnału nawet w trudnych warunkach atmosferycznych. Wykorzystanie światłowodów w telekomunikacji jest zgodne z międzynarodowymi standardami, takimi jak ITU-T G.652, które określają parametry techniczne dla światłowodów jedno- i wielomodowych, zapewniając ich skuteczność w transmisji danych.

Pytanie 17

Jakiego środka używa się do oczyszczania płytek drukowanych po zamontowaniu elementów elektronicznych?

A. Wody

B. Benzyny

C. Alkoholu

D. Kwasu

Izopropanol to naprawdę świetny wybór do czyszczenia płytek drukowanych po lutowaniu. Działa jak rozpuszczalnik i szybko odparowuje, co jest mega przydatne, bo dzięki temu zmniejszamy ryzyko uszkodzenia elementów. W branży to już standard – zawsze warto umyć płytki, żeby pozbyć się resztek topnika, olejów i innych brudów, które mogą wpłynąć na to, jak wszystko będzie działać. Jak używasz 99% alkoholu izopropylowego, to skutecznie usuwasz pozostałości po lutowaniu. To z kolei zapobiega takim problemom jak korozja czy zwarcia. No i czyszczenie alkoholem jest zgodne z normami IPC-A-610 i IPC-J-STD-001, więc wiadomo, że to sprawdzone metody. W sumie, to szybkie i efektywne, dlatego wielu w warsztatach wybiera właśnie alkohol do czyszczenia płytek.

Pytanie 18

Które z działań nie jest konieczne podczas konserwacji bramy przesuwnej?

A. Smarowanie elementów ruchomych napędu

B. Weryfikacja działania zabezpieczeń mechanicznych

C. Ponowne programowanie pilotów zdalnego sterowania

D. Sprawdzenie ustawień krańcowych bramy

Odpowiedź "Ponowne programowanie pilotów zdalnego sterowania" jest poprawna, ponieważ nie jest to czynność niezbędna do codziennej konserwacji bramy przesuwnej. Regularna konserwacja powinna skupiać się na zapewnieniu prawidłowego działania mechanizmów bramy oraz jej bezpieczeństwa. Sprawdzanie działania zabezpieczeń mechanicznych jest kluczowe, aby uniknąć wypadków i uszkodzeń. Przesmarowanie części ruchomych napędu zapewnia płynność ruchu oraz minimalizuje zużycie elementów, co może wydłużyć ich żywotność. Sprawdzenie położeń krańcowych bramy jest również istotne, ponieważ niewłaściwe ustawienie tych położeń może prowadzić do uszkodzenia bramy oraz systemu napędowego. Warto zaznaczyć, że programowanie pilotów zdalnego sterowania powinno być przeprowadzane tylko w przypadku, gdy zmienia się ich ustawienie lub dodawane są nowe urządzenia. Dlatego nie jest to czynność rutynowa związana z konserwacją bramy.

Pytanie 19

Jaką minimalną przestrzeń należy utrzymać (dla kabla o długości przekraczającej 35 m – nie odnosi się to do ostatnich 15 m) pomiędzy zasilaniem a nieekranowaną skrętką komputerową w konfiguracji bez separatora?

A. 200 mm

B. 20 mm

C. 100 mm

D. 50 mm

Wybór 50 mm, 100 mm lub 20 mm jako minimalnych odległości jest błędny, ponieważ te wartości nie spełniają wymagań dotyczących ochrony przed zakłóceniami elektromagnetycznymi. W praktyce, mniejsze odległości mogą prowadzić do poważnych problemów z jakością sygnału w sieciach komputerowych. Zbyt bliskie umiejscowienie przewodów zasilających i nieekranowanych kabli sieciowych stwarza ryzyko indukcji elektromagnetycznej, co może prowadzić do zakłóceń w przesyłanych danych, zwiększając liczbę błędów transmisji oraz powodując spadki wydajności. Typowym błędem myślowym jest przekonanie, że mniejsze odległości są wystarczające przy odpowiedniej jakości kabli – jednak jakość kabli nie jest jedynym czynnikiem, a wpływ zakłóceń elektromagnetycznych może być znaczny. Warto zaznaczyć, że różne normy branżowe, takie jak ANSI/TIA-568, jasno określają wymagania dotyczące odległości, które należy zachować, aby zapewnić niezawodność instalacji. Dlatego kluczowe jest przestrzeganie tych standardów, aby uniknąć potencjalnych problemów w przyszłości.

Pytanie 20

W elektromagnetycznych zaczepach można wyróżnić dwa główne tryby funkcjonowania: normalnie zamknięty (NC) oraz normalnie otwarty (NO). Jaką standardową konfigurację elektrozaczepu wykorzystuje się w systemie blokowania przejścia oraz w systemach domofonowych?

A. Systemy blokowania przejścia – NC, systemy domofonowe – NO

B. Systemy blokowania przejścia – NC, systemy domofonowe – NC

C. Systemy blokowania przejścia – NO, systemy domofonowe – NC

D. Systemy blokowania przejścia – NO, systemy domofonowe – NO

Wybór elektrozaczepów w systemach blokowania przejścia oraz domofonowych wymaga zrozumienia ich funkcji oraz kontekstu użycia. W przypadku systemów blokowania przejścia, zastosowanie elektrozaczepów normalnie zamkniętych (NC) może prowadzić do opóźnień w procesie otwierania, co jest nieefektywne w sytuacjach, gdy szybka reakcja jest niezbędna. Podobnie, wybór elektrozaczepów normalnie otwartych (NO) w systemach domofonowych może wprowadzać ryzyko nieautoryzowanego dostępu, ponieważ drzwi pozostają odblokowane, gdy nie ma aktywnego sygnału. Błędne założenie, że obie funkcjonalności mogą być stosowane zamiennie, prowadzi do poważnych luk w bezpieczeństwie. W praktyce, systemy NC w domofonach są bardziej odpowiednie, ponieważ ich zamknięcie blokuje dostęp do momentu potwierdzenia tożsamości użytkownika, co jest zgodne z normami bezpieczeństwa. Ignorowanie tych zasad może skutkować nieodpowiednim doborem komponentów i w konsekwencji, niższym poziomem ochrony. Warto również pamiętać, że w kontekście zabezpieczeń budynków, stosowanie odpowiednich standardów i procedur jest kluczowe, aby zapewnić skuteczność systemów zabezpieczeń oraz minimalizować ryzyko wypadków.

Pytanie 21

Aby odpowiednio dopasować impedancję w systemie antenowym, konieczne jest zastosowanie

A. zwrotnicy antenowej.

B. rozdzielacza.

C. symetryzatora.

D. wzmacniacza antenowego.

Symetryzator jest urządzeniem używanym w instalacjach antenowych do dopasowania impedancji. Jego głównym zadaniem jest zapewnienie odpowiedniego połączenia między anteną a przewodem sygnałowym, co pozwala na minimalizację strat sygnału. Dzięki symetryzatorowi, który konwertuje sygnał z asymetrycznego przewodu (np. współosiowego) na symetryczny, można poprawić efektywność pracy anteny. Przykładem zastosowania symetryzatora jest instalacja anteny typu dipol, gdzie symetryzator pozwala na uzyskanie lepszego dopasowania impedancji, co z kolei przekłada się na lepszą jakość odbieranego sygnału. W praktyce, stosowanie symetryzatorów jest zgodne z zaleceniami standardów telekomunikacyjnych, które podkreślają znaczenie dopasowania impedancji w celu poprawy jakości sygnału i redukcji refleksji. Dobrą praktyką jest również umieszczanie symetryzatorów blisko anteny, co minimalizuje straty sygnału na odcinku przewodu.

Pytanie 22

Przełącznik satelitarny pozwala na podłączenie

A. jednego konwertera do dwóch tunerów

B. jednego transpondera do dwóch anten satelitarnych

C. dwóch transponderów do jednej anteny satelitarnej

D. dwóch konwerterów do jednego tunera

Wybór opcji, która sugeruje podłączenie dwóch transponderów do jednej anteny satelitarnej, jest błędny. Transpondery są komponentami znajdującymi się bezpośrednio na satelitach, które odbierają sygnały radiowe z Ziemi i przesyłają je z powrotem. Antena satelitarna nie może obsługiwać dwóch transponderów jednocześnie, ponieważ transpondery działają na różnych częstotliwościach i mają swoje unikalne parametry sygnałowe. Podobna pomyłka występuje w przypadku opcji, która mówi o podłączeniu jednego konwertera do dwóch tunerów. Tuner to urządzenie, które odbiera sygnał od konwertera, a jeden konwerter jest w stanie obsługiwać tylko jeden tuner w danym momencie, chyba że użyje się specjalnych rozwiązań, jak multiswitch. Z kolei możliwość podłączenia jednego transpondera do dwóch anten satelitarnych jest technicznie nieosiągalna, ponieważ transponder nie wysyła sygnału w sposób, który pozwalałby na jednoczesne odbieranie przez różne anteny. Kluczowe jest zrozumienie, że każdy komponent w systemie satelitarnym ma swoje specyficzne zadania i ograniczenia, a ich błędne zestawienie może prowadzić do degradacji jakości sygnału lub całkowitej jego utraty. Takie pomyłki mogą wynikać z niepełnego zrozumienia funkcji poszczególnych elementów systemu satelitarnego.

Pytanie 23

Na którym zakresie pomiarowym należy wykonywać precyzyjny pomiar napięcia po stronie wtórnej transformatora, którego parametry podano w tabeli?

Napięcie pierwotne	230 V
Napięcie wtórne	12 V
Prąd uzwojenia wtórnego	2 A
Moc	25 VA

A. 200 V AC

B. 200 V DC

C. 20 V AC

D. 20 V DC

Wybór odpowiedzi, która wskazuje na 20 V DC lub 200 V AC, nie jest właściwy z kilku powodów. Po pierwsze, napięcie wtórne transformatora wynosi 12 V, co oznacza, że pomiary powinny odbywać się w zakresie, który jest najbliższy tej wartości. Wybierając 20 V DC, pomijamy kluczowy aspekt, jakim jest charakterystyka napięcia. Transformator pracuje na prądzie przemiennym (AC), co sprawia, że pomiar napięcia stałego (DC) jest całkowicie nieodpowiedni. Dodatkowo, wybór 200 V AC przekracza nominalne napięcie wtórne, co może prowadzić do nieprecyzyjnych odczytów i w rezultacie do błędnych interpretacji wyników. Taka praktyka może zagrażać bezpieczeństwu użytkownika oraz sprzętu, ponieważ przyrządy pomiarowe mogą nie być przystosowane do takich wartości. Odpowiednie dobieranie zakresów pomiarowych jest kluczowe, gdyż nie tylko wpływa na dokładność wyników, ale również na bezpieczeństwo pracy z urządzeniami elektrycznymi. W inżynierii elektrycznej jakościowe pomiary są podstawą wszelkich analiz i zapewnienia sprawności systemu zasilania. Należy zatem unikać sytuacji, w których standardowe procedury pomiarowe są ignorowane, ponieważ prowadzi to do niepotrzebnych komplikacji oraz potencjalnych uszkodzeń sprzętu. Zrozumienie tych zasad jest kluczowe dla każdego inżyniera oraz technika zajmującego się elektryką.

Pytanie 24

Który z parametrów kamery wskazuje na jej efektywność w warunkach słabego oświetlenia?

A. Rozdzielczość

B. Kąt widzenia kamery

C. Czułość

D. Typ mocowania obiektywu

Rozdzielczość jest istotnym parametrem kamery, ale nie wpływa bezpośrednio na zdolność widzenia w słabym oświetleniu. Wyższa rozdzielczość oznacza więcej pikseli w obrazie, co przekłada się na większą szczegółowość. Niemniej jednak, nawet kamery o wysokiej rozdzielczości mogą mieć problem z uchwyceniem detali w warunkach słabego oświetlenia, jeśli ich czułość jest niska. Typ mocowania obiektywu dotyczy kompatybilności sprzętu, a nie zdolności kamery do pracy w nocy. Kąt widzenia kamery, choć wpływa na zakres obserwacji, również nie jest związany z jej wydajnością przy niskim oświetleniu. W praktyce, podczas wyboru kamery do monitoringu, kluczowym czynnikiem staje się czułość, ponieważ z odpowiednią wartością ISO można osiągnąć zadowalające rezultaty w trudnych warunkach. Nieprawidłowe zrozumienie roli czułości w kontekście niskiego oświetlenia prowadzi do błędnych decyzji zakupowych, gdzie użytkownicy mogą wybrać kamerę z wysoką rozdzielczością, ale niską czułością, co nie spełni ich oczekiwań w trudnych warunkach oświetleniowych.

Pytanie 25

Analogowy woltomierz ma skalę od 0 do 100 działek. Jaka jest wartość napięcia, jeżeli pomiar był wykonany w zakresie 200 V, a wskaźnik wskazuje 80 działek?

A. 120 V

B. 160 V

C. 80 V

D. 40 V

Woltomierz analogowy działa na zasadzie wskazywania wartości napięcia na skali w oparciu o wychylenie wskazówki. W przypadku pomiaru w zakresie 200 V, skala analogowa jest wyskalowana na 100 działek, co oznacza, że każda działka odpowiada wartości napięcia równej 2 V (200 V / 100 działek = 2 V/działkę). Jeśli wskazówka wychyla się na 80 działek, to wartość napięcia wynosi 80 działek * 2 V/działkę = 160 V. Przykład ten pokazuje, jak istotne jest zrozumienie skali woltomierza oraz prawidłowe przeliczanie wartości napięcia na podstawie wychylenia. W praktyce, takie pomiary są niezbędne w elektryce i elektronice, gdzie precyzyjne wskazanie napięcia jest kluczowe dla bezpieczeństwa i efektywności systemów. Przestrzeganie odpowiednich standardów pomiarowych, takich jak ISO 9001, jest również ważne w kontekście zapewnienia jakości pomiarów i wiarygodności wyników.

Pytanie 26

Podstawowe działania serwisowe realizowane w ramach konserwacji systemu monitoringu wizyjnego nie dotyczą

A. zamiany kamery na nowocześniejszy model

B. weryfikacji zasilania kamer

C. definiowania pola widzenia kamer

D. diagnostyki uszkodzeń

Wybór odpowiedzi dotyczącej wymiany kamery na nowszy model jako niezaliczonej do podstawowych prac serwisowych w ramach konserwacji systemu telewizji dozorowej jest poprawny. Konserwacja służy utrzymaniu istniejącego systemu w dobrym stanie technicznym i nie obejmuje modernizacji sprzętu. Wymiana kamery na nowszy model to proces, który zazwyczaj wymaga szerszego planowania, budżetowania oraz może wiązać się z różnymi aspektami, takimi jak zgodność z istniejącą infrastrukturą, integracja z systemami zarządzania oraz szkolenie personelu. W ramach bieżącej konserwacji kluczowe są działania takie jak sprawdzenie zasilania, czy ustawienie pola widzenia, które mają na celu zapewnienie prawidłowego funkcjonowania sprzętu bez wprowadzania nowych elementów. Przykładowo, rutynowe przeglądy zasilania kamer są niezbędne, aby uniknąć przestojów w pracy systemu, co jest zgodne z najlepszymi praktykami w dziedzinie monitoringu wizyjnego.

Pytanie 27

Zdjęcie przedstawia

A. generator.

B. mostek Maxwella.

C. zasilacz.

D. oscyloskop.

Wybierając odpowiedź "zasilacz", "mostek Maxwella" lub "oscyloskop", można wprowadzić się w błąd co do podstawowych funkcji i zastosowań tych urządzeń. Zasilacz to urządzenie służące do dostarczania energii elektrycznej do obwodów, ale nie generuje sygnałów elektrycznych, co czyni go niewłaściwym wyborem w kontekście przedstawionego zdjęcia. Zasilacze są często wykorzystywane do zasilania różnych układów elektronicznych, jednak ich budowa i funkcje są całkowicie odmienne od generatorów. Mostek Maxwella, z kolei, to przyrząd używany w pomiarach elektrycznych, a jego główną rolą jest mierzenie wartości rezystancji. To urządzenie nie ma żadnych elementów związanych z generowaniem sygnałów, co czyni tę odpowiedź niewłaściwą. Oscyloskop jest narzędziem do wizualizacji sygnałów elektrycznych w czasie rzeczywistym, co również różni się od funkcji generatora. Oscyloskopy są niezwykle użyteczne w analizie sygnałów, jednak nie mają zdolności do generowania sygnałów samodzielnie. Powszechnym błędem jest mylenie tych urządzeń, ponieważ wszystkie należą do szerokiej kategorii sprzętu elektronicznego; kluczowe jest jednak zrozumienie ich specyficznych ról i zastosowań w praktyce inżynieryjnej i laboratoryjnej.

Pytanie 28

Multimetr oznaczony symbolem X na rysunku mierzy

A. napięcie przemienne zasilająca układ prostownika.

B. prąd przemienny zasilający układ prostownika.

C. prąd stały zasilający układ prostownika.

D. napięcie stałe zasilające układ prostownika.

Wybór odpowiedzi dotyczącej napięcia przemiennego lub stałego zasilającego układ prostownika opiera się na mylnych założeniach dotyczących pracy układów elektrycznych. Zrozumienie, że multimetr mierzy prąd, a nie napięcie, jest kluczowe. Napięcie przemienne, które może być mylone z pomiarem prądu, odnosi się do potencjału elektrycznego, który niekoniecznie odzwierciedla rzeczywistą wartość prądu płynącego w obwodzie. W praktyce, nieprawidłowe pomiary napięcia mogą prowadzić do niebezpiecznych sytuacji, zwłaszcza w obwodach zasilających układy prostownicze, które są krytyczne dla zasilania różnych urządzeń elektronicznych. Ponadto, mylenie prądu stałego z napięciem może doprowadzić do nieprawidłowej diagnostyki problemów w układzie, co w konsekwencji wpływa na efektywność i bezpieczeństwo działania systemów. W kontekście standardów branżowych, niewłaściwe zrozumienie tych podstawowych pojęć narusza zasady dobrych praktyk w inżynierii elektrycznej i elektronicznej. Z tego względu, kluczowe jest zrozumienie różnic między pomiarami AC i DC oraz ich zastosowaniem w praktyce, by uniknąć typowych błędów myślowych.

Pytanie 29

Aby podłączyć czujnik PIR do linii parametrycznej 2EOL (DEOL), co jest wymagane?

A. 4 żyły przewodu i dwa rezystory

B. 6 żył przewodu i dwa rezystory

C. 6 żył przewodu i jeden rezystor

D. 4 żyły przewodu i jeden rezystor

W przypadku podłączenia czujnika PIR do linii parametrycznej 2EOL (DEOL) pomyłki w zakresie liczby żył przewodu i zastosowanych rezystorów mogą prowadzić do nieprawidłowego działania systemu. Odpowiedź sugerująca cztery żyły przewodu oraz jednego rezystora jest nieadekwatna, ponieważ nie zapewnia odpowiednich warunków do stabilnej pracy czujnika. W praktyce, jedno rezystor nie jest wystarczające do uzyskania prawidłowego pomiaru rezystancji linii, co może skutkować fałszywymi alarmami lub brakiem reakcji na wykrycie ruchu. Ponadto, opcja z sześcioma żyłami przewodu również nie jest uzasadniona - zbyt duża liczba żył w tej konfiguracji może prowadzić do zbędnych komplikacji w instalacji oraz zwiększenia kosztów materiałowych, co jest niewłaściwe z perspektywy efektywności kosztowej. Istotnym błędem w myśleniu jest założenie, że więcej przewodów lub rezystorów automatycznie przekłada się na lepszą jakość systemu. W rzeczywistości kluczowa jest odpowiednia liczba żył i ich konfiguracja, co pozwala na osiągnięcie optymalnej wydajności i zgodności z normami bezpieczeństwa. Takie podejście do podłączenia czujników wymaga znajomości zasad działania systemów alarmowych oraz praktycznych aspektów ich instalacji, aby uniknąć typowych pułapek i zapewnić niezawodność systemu."

Pytanie 30

Który typ klucza potrzebny jest do odkręcenia śrub pokazanych na rysunku?

A. PZ

B. HEX

C. PH

D. TORX

Odpowiedź "TORX" jest poprawna, ponieważ na zdjęciu widoczne są śruby z sześcioramiennym gwiazdkowym wcięciem, które jest charakterystyczne dla kluczy TORX. Klucz TORX, opracowany w latach 60-tych XX wieku, zapewnia lepsze dopasowanie do śruby i redukuje ryzyko uszkodzenia zarówno klucza, jak i samej śruby. W zastosowaniach przemysłowych, gdzie wymagane są wysokie momenty obrotowe, klucze TORX są powszechnie stosowane, ponieważ minimalizują poślizg i umożliwiają efektywne przenoszenie siły. Klucze te są standardem w wielu branżach, takich jak motoryzacja, elektronika i budownictwo, co czyni je niezbędnym narzędziem w pracy technika. Warto również zauważyć, że wprowadzenie kluczy TORX zwiększyło bezpieczeństwo konstrukcji, ponieważ wiele z tych śrub jest zabezpieczonych przed manipulacjami za pomocą standardowych narzędzi. Klucze HEX, PH i PZ, mimo że również używane w różnych zastosowaniach, mają odmienne kształty i przeznaczenie, które nie pasują do charakterystyki śrub widocznych na zdjęciu.

Pytanie 31

Którego rodzaju kabel dotyczy termin STP?

A. Skrętki ekranowanej

B. Skrętki nieekranowanej

C. Koncentrycznego

D. Światłowodowego

Wybierając odpowiedź, która nie odnosi się do skrętki ekranowanej, można łatwo popełnić błąd w zrozumieniu terminologii związanej z kablami sieciowymi. Skrętka nieekranowana, mimo że również jest powszechnie używana, nie posiada dodatkowej warstwy ekranu, co czyni ją bardziej podatną na zakłócenia. Kable światłowodowe, chociaż są niezwykle szybkie i odporne na zakłócenia, działają na zupełnie innej zasadzie optycznej i nie są klasyfikowane jako skrętki, co czyni tę odpowiedź mylną. Kable koncentryczne, choć kiedyś popularne w telekomunikacji i telewizji kablowej, różnią się znacznie od skrętek i nie stosuje się ich w nowoczesnych sieciach komputerowych, gdzie dominuje technologia Ethernet. Typowe błędy myślowe prowadzące do niepoprawnych odpowiedzi mogą wynikać z nieznajomości różnic między różnymi typami kabli oraz ich zastosowaniami. Warto znać właściwości każdego z tych typów, aby móc efektywnie dobierać rozwiązania sieciowe, które będą najlepsze dla konkretnej aplikacji. Uwzględniając standardy branżowe oraz praktyki, można zrozumieć, dlaczego znajomość właściwych terminów i ich zastosowania jest kluczowa w projektowaniu i implementacji infrastruktury sieciowej.

Pytanie 32

Skrętka bez ekranowania folią jest oznaczana jako

A. F/FTP

B. F/UTP

C. U/UTP

D. U/FTP

Wybór odpowiedzi jak F/UTP, U/FTP czy F/FTP może wynikać z pewnych nieporozumień odnośnie kabli sieciowych. F/UTP, czyli "Foiled Unshielded Twisted Pair", to kabel, który ma folię jako dodatkowe ekranowanie, ale nie jest on całkowicie osłonięty. To znaczy, że nie daje takiej ochrony przed zakłóceniami jak pełne ekranowanie. Spoko, może się przydać tam, gdzie jest dużo zakłóceń elektromagnetycznych, ale to nie jest klasyka dla U/UTP. Z drugiej strony, U/FTP, czyli "Unshielded Foiled Twisted Pair", to kabel, w którym każda para przewodów jest ekranowana, ale cały kabel nie ma ogólnego ekranu. To może prowadzić do sytuacji z zakłóceniami pomiędzy parami, co wpływa na jakość sygnału. A F/FTP, czyli "Foiled Foiled Twisted Pair", to już całkiem inna bajka, bo ma ekran dla każdej pary i ogólny ekran dla całego kabla. To daje super ochronę przed zakłóceniami, a to już nie pasuje do definicji skrętki nieekranowanej. Dlatego wybierając te opcje, może być problem z rozumieniem zasad klasyfikacji kabli i ich zastosowaniem. Najważniejsze jest, żeby przy wyborze odpowiedniego kabla brać pod uwagę, w jakim środowisku będzie używany, oraz normy branżowe, żeby uniknąć problemów z jakością transmisji danych.

Pytanie 33

Jakie urządzenie jest przeznaczone do bezdotykowego pomiaru temperatury?

A. pirometru

B. luksomierza

C. multimetru

D. kalorymetru

Pirometr jest urządzeniem służącym do bezdotykowego pomiaru temperatury obiektów. Działa na zasadzie rejestrowania promieniowania podczerwonego emitowanego przez ciało, co pozwala na określenie jego temperatury bez konieczności bezpośredniego kontaktu. Pirometry są niezwykle przydatne w sytuacjach, gdzie tradycyjne metody pomiaru, takie jak termometry, mogą być niepraktyczne lub niebezpieczne, na przykład w przypadku gorących powierzchni, elementów w ruchu lub materiałów szkodliwych. W przemyśle, medycynie, a także w laboratoriach, użycie pirometrów pozwala na szybkie i dokładne pomiary, co jest zgodne z najlepszymi praktykami w zakresie monitorowania procesów technologicznych oraz zapewnienia bezpieczeństwa. Warto również zaznaczyć, że wiele pirometrów jest wyposażonych w funkcje, które umożliwiają zapisywanie danych oraz ich analizę, co zwiększa efektywność monitorowania temperatury w dłuższym okresie czasu.

Pytanie 34

W jaki sposób należy zrealizować połączenie uszkodzonego kabla koncentrycznego, który prowadzi do odbiornika sygnału telewizyjnego, aby miejsce złączenia wprowadzało minimalne tłumienie?

A. Łącząc żyłę sygnałową i ekran przy pomocy złącza typu F

B. Łącząc żyłę sygnałową i ekran przy użyciu tulejek zaciskowych

C. Skręcając żyłę sygnałową i ekran w miejscu uszkodzenia

D. Lutując żyłę sygnałową i ekran w miejscu uszkodzenia

Łączenie rdzenia i oplotu kabla koncentrycznego za pomocą złącza typu F to najskuteczniejszy sposób na minimalizację tłumienia sygnału telewizyjnego w miejscu przerwania. Złącza typu F zostały zaprojektowane z myślą o wysokiej jakości połączeniu, które zapewnia niską stratność sygnału. W przeciwieństwie do innych metod, takich jak lutowanie czy skręcanie, złącza te umożliwiają stabilne i trwałe połączenie, które jest odporne na działanie czynników zewnętrznych. Dodatkowo, złącza typu F są szeroko stosowane w instalacjach telewizyjnych, co czyni je standardem branżowym. W praktyce, instalatorzy często korzystają z tych złączy, aby zapewnić optymalne parametry sygnałowe, zwłaszcza w dłuższych odległościach od źródła sygnału. Użycie złącza typu F eliminuje również ryzyko korozji, która może występować w innych metodach łączenia, co dodatkowo przyczynia się do długotrwałej niezawodności instalacji. Kluczowe jest również, aby przed zastosowaniem złącza odpowiednio przygotować kabel, co obejmuje staranne usunięcie izolacji oraz prawidłowe ułożenie rdzenia i oplotu, co zapewnia ich właściwe zamocowanie w złączu.

Pytanie 35

W celu montażu kabla UTP do panelu krosowego należy wykorzystać narzędzie

A. A.

B. B.

C. C.

D. D.

Odpowiedź C jest prawidłowa, ponieważ do montażu kabla UTP do panelu krosowego niezbędne jest użycie zaciskarki do wtyków RJ45. Zaciskarka jest specjalistycznym narzędziem, które umożliwia trwałe połączenie żył kabla UTP z wtykiem RJ45. Proces ten jest kluczowy dla zapewnienia odpowiedniej jakości sygnału w sieciach teleinformatycznych, co jest zgodne z standardami TIA/EIA-568-A oraz TIA/EIA-568-B, które definiują zasady montażu kabli sieciowych. W praktyce, aby uzyskać prawidłowe połączenie, należy w pierwszej kolejności odpowiednio przygotować przewody, a następnie umieścić je w wtyku. Zaciskarka, wyposażona w mechanizm, który precyzyjnie zaciska metalowe styki wtyku na izolacji przewodów, pozwala na skuteczne połączenie, które odporne jest na różnego rodzaju zakłócenia. W związku z tym, korzystanie z zaciskarki to nie tylko kwestia wygody, ale również kluczowy element zapewnienia efektywności i niezawodności całej sieci.

Pytanie 36

Jakie narzędzia są używane do określenia trasy przewodów na ścianie z betonu?

A. śruby i śrubokręt

B. wiertarka i kołki rozporowe

C. ołówek i poziomica

D. gwoździe oraz młot

Wybranie ołówka i poziomnicy do wyznaczenia trasy przewodów na ścianie betonowej jest najbardziej właściwym podejściem, ponieważ te narzędzia pozwalają na precyzyjne i estetyczne wykonanie pracy. Ołówek umożliwia zaznaczenie linii, po których będą prowadzone przewody, co jest kluczowe dla zachowania porządku i estetyki w instalacji. Poziomnica natomiast jest niezbędna do uzyskania dokładności w poziomie, co ma fundamentalne znaczenie dla zapewnienia prawidłowego ułożenia przewodów oraz ich prawidłowego funkcjonowania. Przykładowo, gdy przewody są prowadzone wzdłuż ściany, ich równe ułożenie nie tylko poprawia estetykę, ale również minimalizuje ryzyko uszkodzeń mechanicznych oraz ułatwia późniejsze prace konserwacyjne. Zgodnie ze standardami branżowymi, takie jak normy ISO dotyczące instalacji elektrycznych, precyzyjne wyznaczenie tras przewodów jest kluczowym elementem w zapewnieniu bezpieczeństwa i trwałości instalacji. Warto również pamiętać, że poprawnie wykonana instalacja nie tylko spełnia wymagania techniczne, ale również wpływa na komfort użytkowania przestrzeni.

Pytanie 37

Urządzenie przedstawione na fotografii służy do

A. pomiaru jakości sygnału telewizyjnego.

B. analizy widma sygnałów elektrycznych.

C. pomiaru parametrów sygnałów elektrycznych.

D. generacji przebiegów okresowych.

Wybór odpowiedzi dotyczących analizy jakości sygnału telewizyjnego, generacji przebiegów okresowych czy analizy widma sygnałów elektrycznych może prowadzić do mylnych wniosków dotyczących roli oscyloskopów. Oscyloskop, jako instrument pomiarowy, nie służy bezpośrednio do oceny jakości sygnału telewizyjnego. W tym kontekście używa się sprzętu specjalizowanego, takiego jak analizatory sygnałów lub odbiorniki TV, które są w stanie ocenić jakość obrazu oraz dźwięku z sygnałów telewizyjnych. W zakresie generacji przebiegów okresowych, oscyloskop nie jest urządzeniem, które generuje sygnały, lecz raczej narzędziem do ich pomiaru. Użytkownicy mogą pomylić oscyloskop z funkcją generatora sygnałowego, który jest oddzielnym urządzeniem wykorzystywanym do wytwarzania różnorodnych przebiegów, takich jak prostokątne, sinusoidalne czy trójkątne. Dodatkowo, analiza widma sygnałów elektrycznych wymaga użycia spektrometrów lub analizatorów widma, które są zaprojektowane do badania częstotliwościowych aspektów sygnałów, co wykracza poza możliwości oscyloskopu. Dlatego ważne jest, aby zrozumieć specyfikę zastosowania różnych narzędzi pomiarowych, aby właściwie interpretować ich funkcje i ograniczenia.

Pytanie 38

Jakie urządzenie elektroniczne przedstawiono na rysunku?

A. Wzmacniacz antenowy

B. Sterownik PLC

C. Odbiornik AM

D. Wyłącznik różnicowo prądowy

Odpowiedzi, które wskazują na wzmacniacz antenowy, odbiornik AM oraz wyłącznik różnicowo-prądowy, są błędne z kilku powodów. Wzmacniacz antenowy jest urządzeniem używanym do zwiększania sygnału radiowego, a jego budowa nie obejmuje portów komunikacyjnych typowych dla sterowników PLC. Odbiornik AM, z drugiej strony, służy do odbierania fal radiowych i nie ma nic wspólnego z automatyką czy procesami przemysłowymi, co czyni go niewłaściwym wyborem. Wyłącznik różnicowo-prądowy to urządzenie zabezpieczające, które chroni przed porażeniem prądem elektrycznym, ale również nie spełnia funkcji związanych z programowaniem czy automatyzacją. Kluczowym błędem myślowym jest pomylenie funkcji tych urządzeń z funkcjonalnością sterowników PLC, które są zaprojektowane do zarządzania i kontrolowania procesów. Warto zwrócić uwagę na to, że rozróżnienie między urządzeniami ma istotne znaczenie w kontekście ich zastosowania w różnych branżach. Niepoprawne odpowiedzi pokazują niedostateczne zrozumienie roli i funkcji sterowników PLC oraz ich zastosowań w przemyśle, co może prowadzić do błędnych decyzji w procesach automatyzacji.

Pytanie 39

THT to metoda

A. montowania elementów elektronicznych na płytkach drukowanych

B. prowadzenia przewodów przez otwory w ścianach

C. umieszczania kabli w rurkach instalacyjnych

D. realizacji instalacji podtynkowej

Montaż przewlekany THT (Through-Hole Technology) to technika montażu elementów elektronicznych, w której komponenty są wprowadzane przez otwory w płytkach drukowanych (PCB) i lutowane na ich odwrotnej stronie. Jest to jedna z tradycyjnych metod montażu, która jest powszechnie stosowana w produkcji elektroniki, zwłaszcza w przypadku urządzeń wymagających dużej mocy lub w trudnych warunkach operacyjnych. Przykłady zastosowania THT obejmują produkcję zasilaczy, modułów komunikacyjnych czy układów analogowych, gdzie stabilność połączeń i ich odporność na wibracje są kluczowe. Zgodnie z normami IPC-A-610, THT zapewnia wysoką jakość lutowania, a także dużą odporność mechaniczną, co czyni tę metodę odpowiednią do zastosowań przemysłowych. Warto również zauważyć, że THT umożliwia łatwe wymienianie komponentów, co jest istotne podczas serwisowania i naprawy urządzeń elektronicznych, co czyni tę metodę korzystną z perspektywy całkowitych kosztów cyklu życia produktu.

Pytanie 40

W projekcie kabel oznakowano jako S/FTP, co to oznacza?

A. skrętka ekranowana zarówno folią, jak i siatką

B. skrętka z każdą parą foliowaną dodatkowo w ekranie z siatki

C. skrętka z każdą parą w oddzielnym ekranie z folii, dodatkowo w ekranie z folii

D. skrętka z każdą parą w oddzielnym ekranie z folii

Błędna interpretacja oznaczenia S/FTP często prowadzi do nieporozumień w zakresie konstrukcji i właściwości kabli. Wiele z niepoprawnych odpowiedzi koncentruje się na różnych formach ekranowania, jednak nie odnoszą się one do kluczowego aspektu, jakim jest dodatkowa osłona dla każdej pary. Na przykład, odpowiedzi sugerujące jedynie ekranowanie par w folii lub folię z siatką pomijają istotny fakt, że w przypadku S/FTP ekranowanie powinno być zastosowane zarówno dla poszczególnych par, jak i dla całego kabla. Kable bez odpowiedniego podziału ekranów mogą być bardziej narażone na interferencje, co negatywnie wpływa na jakość sygnału. W praktyce, nieprawidłowe zrozumienie tych zasad prowadzi do zastosowania niewłaściwych kabli w środowiskach, gdzie zakłócenia mogą być znaczące. Kluczowe jest, aby przy wyborze kabli kierować się nie tylko ich typem, ale także zrozumieniem ich konstrukcji i zastosowania w kontekście standardów komunikacyjnych, co podkreśla znaczenie dokładności w stosowaniu terminologii branżowej.
