Informacje o egzaminie:

Zawód: Technik elektryk
Kwalifikacja: ELE.05 - Eksploatacja maszyn, urządzeń i instalacji elektrycznych
Data rozpoczęcia: 5 stycznia 2026 02:43
Data zakończenia: 5 stycznia 2026 03:27

Egzamin zdany!

Wynik: 26/40 punktów (65,0%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

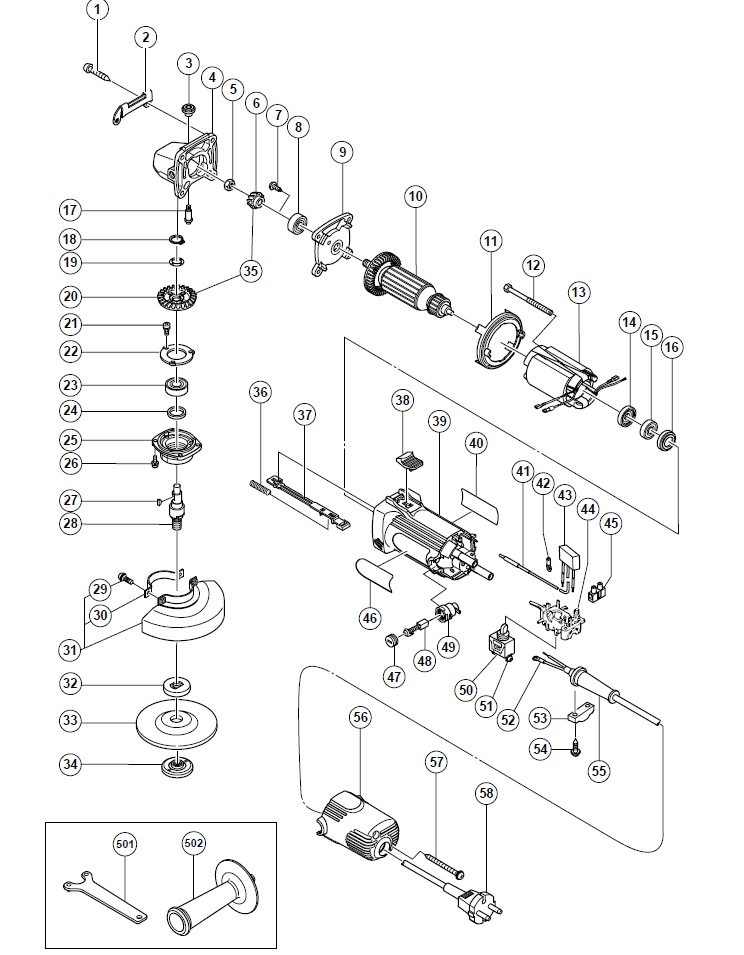

Którymi numerami oznaczono na rysunku z dokumentacji techniczno-ruchowej części zamienne, wchodzące w skład silnika szlifierki?

A. Od 7 do 14

B. Od 19 do 26

C. Od 47 do 52

D. Od 1 do 6

Odpowiedź 'Od 7 do 14' jest jak najbardziej trafna. Te numery odnoszą się do konkretnych części zamiennych w silniku szlifierki, które są mega ważne dla jej działania. W dokumentacji techniczno-ruchowej znajdziesz, że przypisane są do takich elementów jak wirnik czy chłodzenie. Bez nich, szlifierka raczej nie zadziała tak, jak powinna. Na przykład, wirnik odpowiada za ruch obrotowy, co bezpośrednio przekłada się na to, jak skutecznie szlifujemy. Wiedza o tych częściach i ich numerach jest kluczowa, bo pozwala szybko znaleźć odpowiednie zamienniki w razie awarii. Takie podejście naprawdę ułatwia życie nie tylko inżynierom, ale i tym, którzy zajmują się konserwacją maszyn. Dobrze jest też pamiętać, że poprawna identyfikacja części wpływa na bezpieczeństwo i sprawność operacyjną szlifierki.

Pytanie 2

Przedstawione w tabeli wyniki pomiarów rezystancji uzwojeń i izolacji silnika trójfazowego wskazują na

Pomiar między zaciskami silnika	Rezystancja
U1 – U2	32 Ω
V1 – V2	32 Ω
W1 – W2	32 Ω
U1 – V1	0
V1 – W1	5 MΩ
U1– W1	5 MΩ
U1 – PE	0
V1 – PE	0
W1 – PE	5 MΩ

A. zwarcie między uzwojeniami U1 — U2 oraz W1 - W2

B. przerwę w uzwojeniu U1 — U2

C. zwarcie międzyzwojowe w uzwojeniu W1 — W2

D. uszkodzoną izolację w uzwojeniach U1 — U2 oraz V1 — V2

Twój wybór odpowiedzi, która wskazuje na zwarcie międzyzwojowe w uzwojeniu W1 — W2 lub przerwę w uzwojeniu U1 — U2, nie był najlepszy. Analiza wyników wykazuje, że mamy inne problemy. Rezystancja uzwojeń U1 — U2, V1 — V2 i W1 — W2 wynosi 32 Ω, co sugeruje, że nie mówimy o zwarciu międzyzwojowym. Takie zwarcie zazwyczaj pokazuje bardzo niskie wartości rezystancji. Z drugiej strony, przerwa w uzwojeniu prowadziłaby do nieskończoności rezystancji, co też nie ma miejsca w tym przypadku. Wydaje mi się, że można popełnić błąd myślowy zakładając, że każde odstępstwo w pomiarach musi oznaczać zwarcie lub przerwę, a w rzeczywistości diagnostyka jest bardziej skomplikowana. Ważne jest, żeby wiedzieć, że uszkodzenie izolacji nie zawsze daje zerowe wartości rezystancji między uzwojeniami – może być to mylące. Moim zdaniem, dobrze by było zwrócić uwagę na normy dotyczące pomiarów izolacji, które podkreślają, jak ważna jest interpretacja wyników w kontekście całego systemu. Właściwe podejście do diagnostyki silników elektrycznych to ocena wszystkich parametrów, a nie tylko wybierając te, które wydają się najważniejsze.

Pytanie 3

W trakcie remontu instalacji zasilającej silnik betoniarki wymieniono wtyk na nowy, przedstawiony na rysunku. Wtyk połączony jest z silnikiem przewodem OWY 4×2,5 mm². W trakcie wymiany wtyku monter pomylił się i połączył żyłę PE przewodu z biegunem oznaczonym we wtyku symbolem N. Jakie mogą być skutki tej pomyłki?

A. Wyłącznik RCD zadziała w momencie podłączenia wtyku do gniazda.

B. Silnik będzie pracował z mocą mniejszą od znamionowej.

C. Wyłącznik nadprądowy nie zadziała w przypadku zwarcia międzyfazowego w uzwojeniu silnika.

D. Wirnik silnika zmieni kierunek wirowania na przeciwny.

Prawidłowa odpowiedź wskazuje, że wyłącznik różnicowoprądowy (RCD) zadziała w momencie podłączenia wtyku do gniazda. Takie działanie RCD jest kluczowe dla bezpieczeństwa w instalacjach elektrycznych. W przypadku pomylenia żyły PE z biegunem neutralnym N, może dojść do sytuacji, w której prąd upływowy pojawi się na żyłach, co RCD wykryje i natychmiast odłączy zasilanie. RCD monitoruje różnicę między prądem wpływającym a wypływającym, a jego zadziałanie ma na celu ochronę przed porażeniem elektrycznym oraz zapobieganie pożarom spowodowanym upływem prądu. Standardy, takie jak norma PN-EN 61008, odnoszą się do wymaganych parametrów i działania RCD, które powinny być stosowane w każdym obiekcie budowlanym. Praktycznym zastosowaniem tych urządzeń jest ochrona ludzi i sprzętu przed skutkami awarii izolacji czy błędów w instalacji. Właściwe podłączenie przewodów to kluczowy element zapewniający prawidłowe funkcjonowanie instalacji oraz bezpieczeństwo użytkowników. Zrozumienie działania RCD oraz znaczenia żyły PE w instalacjach elektrycznych to niezbędne elementy wiedzy każdego montera elektryka.

Pytanie 4

Zamiana przewodu OWY 2,5 mm² na YKY 2,5 mm² w odbiorniku ruchomym doprowadzi do

A. wzrostu wytrzymałości mechanicznej przewodu

B. obniżenia obciążalności prądowej

C. podniesienia obciążalności prądowej

D. zmiany wytrzymałości mechanicznej przewodu

Wybór odpowiedzi dotyczącej zmniejszenia wytrzymałości mechanicznej przewodu YKY 2,5 mm² w porównaniu do OWY 2,5 mm² jest trafny z kilku powodów. Przewody OWY, wykonane z miedzi i zwykle stosowane w instalacjach, charakteryzują się większą elastycznością i odpornością na uszkodzenia mechaniczne. W przeciwieństwie do nich, przewody YKY, chociaż mają lepsze właściwości izolacyjne i są bardziej odporne na działanie chemikaliów, są również sztywniejsze. Zmiana na przewód YKY w zastosowaniach, gdzie przewód jest narażony na ruch, może prowadzić do łatwiejszych uszkodzeń związanych z nadmiernym zginaniem czy przecieraniem. To bardzo ważne w kontekście projektowania instalacji elektrycznych, gdzie przewody często muszą być elastyczne, aby wytrzymać różne ruchy i wibracje. W praktyce, standardy takie jak PN-EN 60228 definiują różne parametry przewodów i ich zastosowań, co podkreśla znaczenie wyboru odpowiedniego typu w zależności od środowiska operacyjnego. Dlatego w kontekście zastosowania przewodów w instalacjach ruchomych, zmiana na YKY może nie być optymalnym rozwiązaniem.

Pytanie 5

W jaki sposób zareaguje trójfazowy silnik indukcyjny obciążony momentem znamionowym po podłączeniu zasilania, jeśli jeden z fazowych przewodów zasilających został odłączony od zacisku silnika?

A. Zacznie obracać się z prędkością trzykrotnie niższą od znamionowej

B. Nie uruchomi się

C. Zacznie wirować w kierunku przeciwnym do spodziewanego

D. Rozbiegnie się

Trójfazowy silnik indukcyjny wymaga zasilania we wszystkich trzech fazach, aby mógł prawidłowo funkcjonować. Gdy jeden z przewodów fazowych jest odłączony, silnik nie otrzymuje wystarczającej ilości energii do wytworzenia obrotowego pola magnetycznego, co jest kluczowe dla jego działania. W rezultacie silnik nie uruchomi się, co jest zgodne z zasadami działania maszyn elektrycznych. Przykładem zastosowania tej wiedzy może być sytuacja w zakładzie produkcyjnym, gdzie przed uruchomieniem maszyn należy upewnić się, że wszystkie połączenia elektryczne są prawidłowe i że silniki są zasilane w sposób zapewniający ich pełną funkcjonalność. Ignorowanie tego aspektu może prowadzić do uszkodzenia sprzętu oraz przestojów w produkcji, co podkreśla znaczenie przestrzegania standardów bezpieczeństwa i efektywności operacyjnej. W praktyce, przy projektowaniu układów zasilania, często stosuje się zabezpieczenia przeciążeniowe i monitoring parametrów sieci, aby uniknąć takich sytuacji.

Pytanie 6

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 7

Jakie są dopuszczalne maksymalne terminy między kolejnymi kontrolami instalacji elektrycznych w pomieszczeniach z wyziewami żrącymi?

A. 5 lat dla weryfikacji skuteczności ochrony przeciwporażeniowej oraz 1 rok dla weryfikacji rezystancji izolacji

B. 1 rok dla weryfikacji skuteczności ochrony przeciwporażeniowej oraz 5 lat dla weryfikacji rezystancji izolacji

C. 1 rok dla weryfikacji skuteczności ochrony przeciwporażeniowej oraz 1 rok dla weryfikacji rezystancji izolacji

D. 5 lat dla weryfikacji skuteczności ochrony przeciwporażeniowej oraz 5 lat dla weryfikacji rezystancji izolacji

Często ludzie myślą, że rzadziej można robić kontrole instalacji elektrycznych w pomieszczeniach z wyziewami żrącymi, ale to absolutnie błędne podejście. Na przykład, sugerowanie 5-letnich okresów dla sprawdzania ochrony przeciwporażeniowej i rezystancji izolacji jest po prostu niebezpieczne. Jak wiadomo, w pomieszczeniach, gdzie są chemikalia, które uszkadzają izolację, ryzyko awarii jest większe. Regularne kontrole są kluczowe, żeby uniknąć kłopotów. Jak ktoś myśli, że instalacja wygląda dobrze na pierwszy rzut oka, to nie znaczy, że nie wymaga częstych przeglądów. Takie założenie może prowadzić do tego, że uszkodzona izolacja albo zepsuta ochrona przeciwporażeniowa nie zostaną wykryte, co może skończyć się poważnymi wypadkami. Normy, takie jak PN-EN 60079 czy PN-IEC 60364, mówią jasno o tym, że trzeba robić kontrole częściej w takich warunkach. Naprawdę lepiej jest przestrzegać krótszych okresów kontroli, żeby zminimalizować ryzyko i zapewnić bezpieczeństwo wszystkim użytkownikom.

Pytanie 8

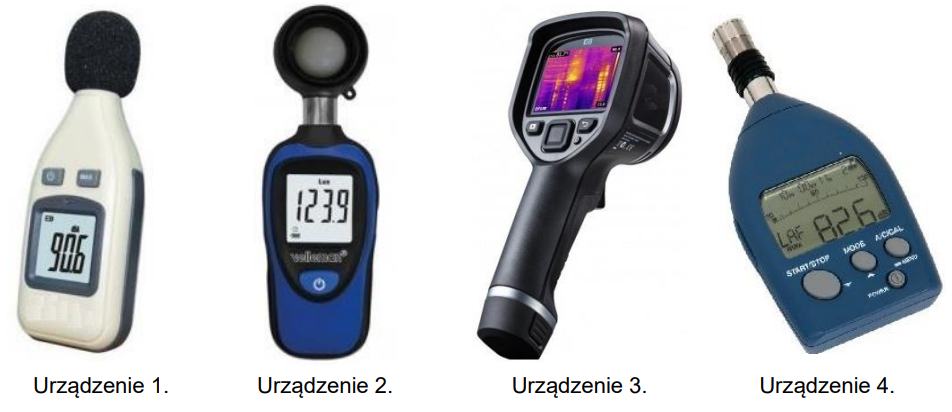

Które urządzenie należy zastosować do pomiaru temperatury obudowy i łożysk urządzenia napędowego?

A. Urządzenie 4.

B. Urządzenie 3.

C. Urządzenie 2.

D. Urządzenie 1.

Urządzenie 3, czyli kamera termowizyjna, jest idealnym narzędziem do bezkontaktowego pomiaru temperatury obudowy i łożysk urządzenia napędowego. Dzięki technologii obrazowania termalnego, kamera ta pozwala na szybkie i precyzyjne zdiagnozowanie potencjalnych problemów związanych z przegrzewaniem się elementów mechanicznych. W przemyśle, gdzie monitorowanie stanu technicznego maszyn jest kluczowe dla zapewnienia ciągłości produkcji, zastosowanie kamer termograficznych staje się standardem. Pomiar temperatury za pomocą kamery termowizyjnej umożliwia identyfikację miejsc, które mogą być narażone na nadmierne zużycie lub uszkodzenia, co w konsekwencji pozwala na zaplanowanie działań serwisowych zanim dojdzie do awarii. Warto również zauważyć, że pomiar za pomocą kamery termograficznej jest zgodny z normami branżowymi, takimi jak ISO 18434, które określają najlepsze praktyki w zakresie monitorowania stanu maszyn. Dzięki tym zaletom, kamera termograficzna staje się nieocenionym narzędziem w zakresie utrzymania ruchu i zarządzania ryzykiem awarii.

Pytanie 9

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 10

W pomieszczeniu zainstalowano 40 żarówek o mocy 75 W każda. Jakiego wyłącznika nadprądowego powinno się użyć do zabezpieczenia jednofazowej instalacji oświetleniowej zasilanej napięciem 230 V?

A. C6

B. B6

C. B16

D. C10

Odpowiedź B16 jest poprawna, ponieważ dobór wyłącznika nadprądowego powinien być uzależniony od całkowitego obciążenia instalacji. W tym przypadku mamy do czynienia z 40 żarówkami o mocy 75 W każda, co daje łącznie 3000 W. Przy napięciu zasilania wynoszącym 230 V, całkowity prąd pobierany przez te żarówki można obliczyć za pomocą wzoru: I = P / U, co w naszym przypadku daje I = 3000 W / 230 V ≈ 13 A. Wyłącznik B16 zapewnia odpowiedni margines bezpieczeństwa, ponieważ jest w stanie obsłużyć prąd do 16 A, co oznacza, że może znieść chwilowe przeciążenia, jakie mogą wystąpić podczas rozruchu żarówek. Wyłączniki typu B są przeznaczone do obwodów, w których obciążenie jest głównie rezystancyjne, co jest typowe dla instalacji oświetleniowych. W praktyce, zastosowanie wyłącznika B16 w tym przypadku spełnia normy PN-IEC 60898-1, które regulują dobór zabezpieczeń nadprądowych, zapewniając jednocześnie bezpieczeństwo użytkowników oraz ochronę instalacji.

Pytanie 11

Który z wymienionych parametrów przewodów nie wpływa na wartość spadku napięcia w instalacji elektrycznej?

A. Typ materiału izolacji

B. Przekrój żył

C. Typ materiału żyły

D. Długość przewodu

Rodzaj materiału izolacji nie wpływa na wartość spadku napięcia w instalacji elektrycznej, ponieważ spadek napięcia jest determinowany przez właściwości przewodnika, a nie jego otoczenie. Kluczowymi czynnikami wpływającymi na spadek napięcia są długość przewodu, jego przekrój oraz materiał, z którego wykonana jest żyła. Spadek napięcia można obliczyć przy pomocy wzorów, które uwzględniają opór przewodnika, a ten z kolei zależy od jego długości, przekroju oraz rodzaju materiału (miedź lub aluminium). W praktyce, dla zminimalizowania spadków napięcia w instalacjach elektrycznych, stosuje się przewody o większym przekroju oraz starannie planuje długości odcinków przewodów. Na przykład, w instalacjach o dużym obciążeniu, takich jak sieci zasilające przemysłowe, zastosowanie przewodów miedzianych o dużym przekroju pozwala na skuteczne ograniczenie strat napięcia, co jest zgodne z wymogami norm PN-IEC 60364-5-52.

Pytanie 12

Jaki przyrząd jest przeznaczony do bezpośredniego pomiaru współczynnika mocy w silniku indukcyjnym?

A. Fazomierz

B. Watomierz

C. Waromierz

D. Częstościomierz

Wybór pozostałych mierników, takich jak watomierz, częstościomierz i waromierz, może prowadzić do nieporozumień dotyczących ich funkcji i zastosowań w kontekście pomiaru współczynnika mocy. Watomierz, mimo że mierzy zużycie energii, nie dostarcza informacji na temat relacji między mocą czynną a mocą pozorną. Jego pomiar koncentruje się na ilości energii przekazywanej w jednostce czasu, a więc nie bierze pod uwagę charakterystyki obciążenia indukcyjnego, co jest kluczowe przy ocenie współczynnika mocy. Częstościomierz z kolei mierzy częstotliwość sygnałów, co nie ma bezpośredniego związku z mocą, a więc nie może być użyty do analizy efektywności energetycznej silnika. Waromierz, używany do pomiaru wartości energii, również nie jest narzędziem adekwatnym do oceny współczynnika mocy, ponieważ jego zastosowanie ogranicza się głównie do analizy energii w kontekście statycznym, a nie dynamicznym. Typowym błędem myślowym jest założenie, że pomiar mocy elektrycznej i ocena współczynnika mocy są tożsame, co może prowadzić do wybierania niewłaściwych narzędzi pomiarowych i błędnej analizy wyników. Aby efektywnie zarządzać energią w instalacjach przemysłowych, kluczowe jest posługiwanie się odpowiednimi przyrządami, takimi jak fazomierz, które są zgodne z normami branżowymi i najlepszymi praktykami w dziedzinie inżynierii elektrycznej.

Pytanie 13

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 14

Aby ograniczyć prąd płynący w obwodzie zasilania silnika indukcyjnego pierścieniowego podczas rozruchu, co należy zrobić?

A. przetoczyć pierścienie ślizgowe wirnika

B. zwiększyć obciążenie na wale

C. dostosować rozrusznik obwodu wirnika

D. zmienić kolejność faz w stojanie

Dopasowanie rozrusznika obwodu wirnika jest kluczowym działaniem mającym na celu zmniejszenie prądu rozruchowego silnika indukcyjnego pierścieniowego. W momencie uruchamiania silnika indukcyjnego, zwłaszcza w przypadku silników o dużej mocy, prąd rozruchowy może być kilkukrotnie większy od prądu nominalnego. Użycie rozrusznika, który ogranicza ten prąd, umożliwia płynne rozpoczęcie pracy silnika oraz zabezpiecza pozostałe elementy obwodu przed uszkodzeniem. Przykładem takiego rozrusznika jest rozrusznik z opornikami, który na początku wprowadza oporność do obwodu wirnika, a następnie stopniowo ją zmniejsza, co pozwala na kontrolowanie momentu obrotowego i prądu. W praktyce, prawidłowe dopasowanie rozrusznika do parametrów silnika i obciążenia ma kluczowe znaczenie dla efektywności energetycznej oraz długowieczności urządzenia, co jest zgodne z najlepszymi praktykami w branży. Warto również zwrócić uwagę na normy ustanowione przez organizacje takie jak IEC, które wskazują na znaczenie odpowiednich systemów rozruchowych w przemyśle.

Pytanie 15

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 16

W instalacji trójfazowej natężenie prądu obciążenia przewodów fazowych I_B wynosi 21 A, natomiast maksymalna obciążalność długotrwała tych przewodów I_dd to 30 A. Który z wymienionych wyłączników nadprądowych powinien być użyty do ochrony tej instalacji przed skutkami zbyt dużego prądu?

A. B20

B. B16

C. B25

D. B32

Wyłącznik nadprądowy B25 jest odpowiedni do zabezpieczenia instalacji trójfazowej, gdyż prąd obciążenia przewodów fazowych wynosi 21 A, a obciążalność długotrwała tych przewodów to 30 A. Wyłączniki nadprądowe klasy B charakteryzują się czasem zadziałania w zależności od wartości nadmiaru prądu, co czyni je idealnymi do ochrony obwodów o obciążeniu rezystancyjnym. W tym przypadku, wyłącznik B25 posiada nominalny prąd 25 A, co zapewnia dodatkowy margines bezpieczeństwa w stosunku do rzeczywistego prądu obciążenia 21 A. Zastosowanie wyłącznika o wyższej wartości nominalnej, jak B32, mogłoby prowadzić do sytuacji, w której obwód nie byłby odpowiednio chroniony, a wyłączniki o niższej wartości, jak B20 czy B16, mogą zadziałać w sposób niepożądany w przypadku niewielkich skoków prądu. Zgodnie z zasadami projektowania instalacji elektrycznych, wyłącznik należy dobierać w taki sposób, aby jego wartość nominalna była nieco wyższa niż wartość prądu roboczego, co zwiększa niezawodność systemu oraz zapewnia bezpieczeństwo użytkowania.

Pytanie 17

Kontrolne pomiary w instalacji elektrycznej niskiego napięcia powinny być wykonane po każdym

A. rozbudowaniu instalacji

B. zadziałaniu wyłącznika różnicowoprądowego

C. zadziałaniu bezpiecznika

D. zamontowaniu w oprawach nowych źródeł światła

Odpowiedź dotycząca przeprowadzenia pomiarów kontrolnych w instalacji elektrycznej niskiego napięcia po każdorazowym rozbudowaniu instalacji jest słuszna. Rozbudowa instalacji wiąże się z wprowadzeniem nowych elementów oraz modyfikacją istniejących, co może wpływać na bezpieczeństwo i funkcjonalność całego systemu. Z tego względu, standardy branżowe, takie jak PN-EN 60364, zalecają przeprowadzanie pomiarów kontrolnych po każdej rozbudowie, aby upewnić się, że instalacja spełnia wszystkie wymagania dotyczące bezpieczeństwa oraz nie stwarza zagrożenia dla użytkowników. Przykładowo, po dodaniu nowych obwodów czy urządzeń, ważne jest, aby sprawdzić ich poprawność pod względem rezystancji izolacji oraz ciągłości przewodów. Tego typu pomiary pozwalają na identyfikację potencjalnych usterek, takich jak niewłaściwe połączenia czy uszkodzenia izolacji, które mogą prowadzić do awarii lub zagrożeń pożarowych.

Pytanie 18

Jakiego urządzenia pomiarowego należy użyć do określenia prędkości obrotowej wału silnika?

A. Prądnicy tachometrycznej.

B. Pirometru

C. Higrometru termo.

D. Tensometru mostkowego.

Prądnica tachometryczna to przyrząd pomiarowy, który jest powszechnie stosowany do pomiaru prędkości obrotowej wałów silników. Działa na zasadzie generowania napięcia elektrycznego proporcjonalnego do prędkości obrotowej wału, co pozwala na łatwe i precyzyjne odczyty. Przykładem zastosowania prądnicy tachometrycznej są silniki elektryczne w przemyśle, gdzie monitorowanie prędkości obrotowej jest kluczowe dla zapewnienia optymalnej pracy maszyny oraz ochrony przed przeciążeniem. Standardy branżowe, takie jak IEC 60034, zalecają stosowanie prądnic tachometrycznych w systemach automatyzacji i sterowania, co podkreśla ich znaczenie w zapewnianiu efektywności energetycznej i bezpieczeństwa eksploatacji. Dodatkowo, prądnice tachometryczne mogą być używane w systemach feedbackowych, co pozwala na automatyczne dostosowywanie parametrów pracy silnika w odpowiedzi na zmieniające się warunki operacyjne.

Pytanie 19

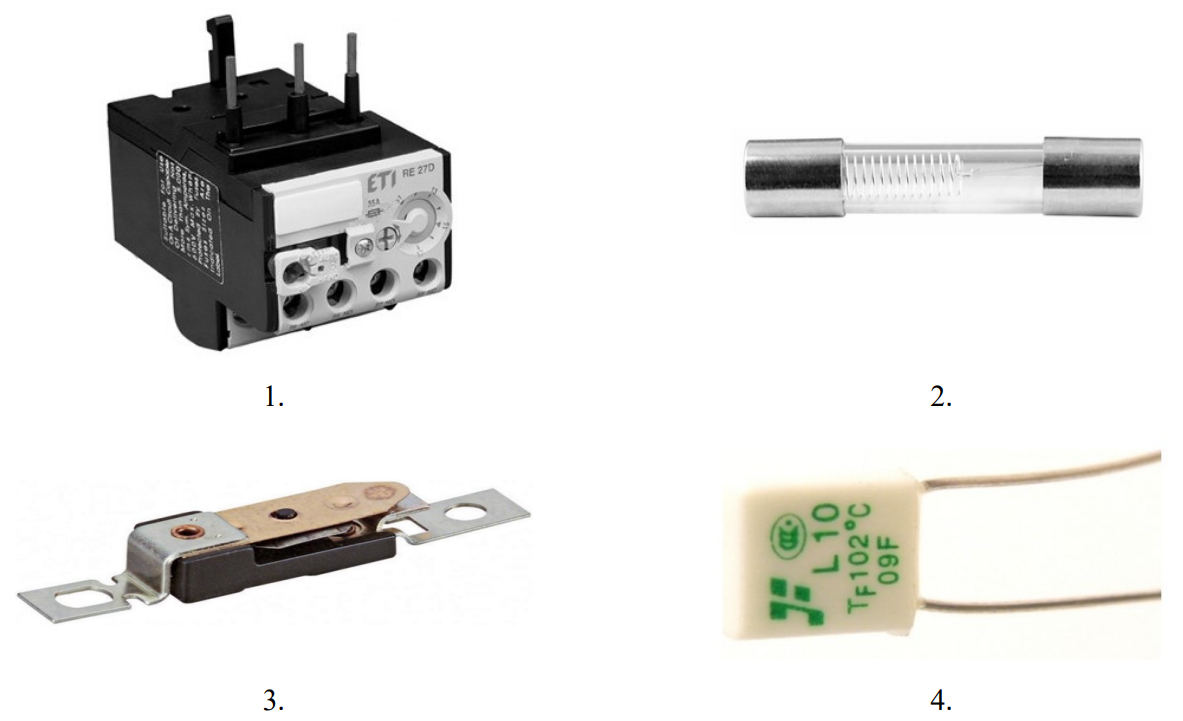

Na których rysunkach przedstawiono elementy stosowane do bezpośredniego zabezpieczenia przed przegrzaniem urządzeń i maszyn małej mocy?

A. 2 i 3

B. 1 i 2

C. 4 i 1

D. 3 i 4

Rysunki 3 i 4 przedstawiają kluczowe elementy zabezpieczające przed przegrzaniem, które są istotne w kontekście ochrony urządzeń i maszyn małej mocy. Termiczny wyłącznik bezpieczeństwa, zaprezentowany na rysunku 3, wykrywa nadmierne temperatury i automatycznie odłącza zasilanie, co zapobiega uszkodzeniom spowodowanym przegrzaniem. Jest to szczególnie istotne w urządzeniach, gdzie przegrzanie może prowadzić do poważnych awarii. Natomiast termistor PTC na rysunku 4 działa na zasadzie samoregulacji temperatury. W momencie przekroczenia określonej temperatury, jego rezystancja gwałtownie wzrasta, co ogranicza przepływ prądu, tym samym chroniąc sprzęt przed przegrzaniem. Wysoka efektywność tych elementów w praktyce jest zgodna z normami bezpieczeństwa, takimi jak IEC 60947, które regulują wymagania dotyczące zabezpieczeń elektrycznych. Znajomość tych elementów i ich odpowiednie zastosowanie w projektowaniu urządzeń jest niezbędna dla inżynierów zajmujących się automatyką i elektroniką.

Pytanie 20

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 21

Który z przedstawionych na rysunkach przewodów przeznaczony jest do wykonywania instalacji mieszkaniowej wtynkowej?

A. C.

B. A.

C. B.

D. D.

Przewód z rysunku C sprawdzi się do instalacji elektrycznej w mieszkaniu. Jest zrobiony z dobrych materiałów i ma odpowiednią izolację z tworzyw sztucznych. Dzięki temu jest odporny na różne warunki atmosferyczne i uszkodzenia. Używanie takich przewodów w mieszkaniach jest zgodne z normami, takimi jak PN-IEC 60364, które mówią o bezpieczeństwie i ochronie przed prądem. W praktyce często można je spotkać przy gniazdkach i oświetleniu, bo są naprawdę niezbędne w każdej instalacji elektrycznej. Wybór odpowiedniego przewodu to kluczowa sprawa dla bezpieczeństwa. Powinny być też dobrze oznakowane i spełniać wymogi dotyczące przepływu prądu, co ma znaczenie dla efektywności energetycznej i zmniejsza ryzyko awarii.

Pytanie 22

Który z poniższych przypadków prowadzi do nadmiernego iskrzenia na komutatorze w silniku szeregowym?

A. Przegrzanie uzwojeń wirnika

B. Zbyt wysokie obroty wirnika

C. Przegrzanie uzwojeń stojana

D. Zwarcie pomiędzy zwojami wirnika

W przypadku nagrzewania się uzwojeń stojana, choć może to prowadzić do różnych problemów w pracy silnika, nie jest to bezpośrednią przyczyną nadmiernego iskrzenia na komutatorze. Wysokie temperatury mogą prowadzić do degradacji izolacji, co z kolei zwiększa ryzyko zwarcia, ale samo w sobie nagrzewanie nie generuje bezpośrednio iskrzenia. Zjawisko zwarcia pomiędzy zwojami wirnika ma znacznie większy wpływ na to zjawisko. Nagrzewanie się uzwojeń wirnika również nie jest przyczyną iskrzenia, a raczej objawem nieprawidłowego działania silnika, jednak nie generuje ono iskrzenia na komutatorze. Zbyt duże obroty wirnika mogą prowadzić do problemów mechanicznych i niewłaściwego działania komutacji, ale ich wpływ na iskrzenie jest marginalny w porównaniu do zwarcia. W silnikach szeregowych, które charakteryzują się bezpośrednim połączeniem uzwojeń wirnika z obwodem zasilania, nadmierne obroty mogą prowadzić do niestabilności pracy, ale konieczne jest rozróżnienie pomiędzy przyczyną a skutkiem. Typowym błędem myślowym jest zakładanie, że każdy problem z silnikiem musi być związany z jego temperaturą lub prędkością obrotową, podczas gdy kluczowe przyczyny, takie jak zwarcia, mogą być pomijane.

Pytanie 23

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 24

Na placu budowy budynku mieszkalnego należy wykonać i zabezpieczyć instalację elektryczną tymczasową.
Który z symboli przedstawionych na rysunkach powinien być umieszczony na wyłączniku różnicowoprądowym wysokoczułym, aby ten był przystosowany do warunków środowiskowych?

A. D.

B. C.

C. B.

D. A.

Symbol D na wyłączniku różnicowoprądowym wysokoczułym jest kluczowy dla zapewnienia bezpieczeństwa elektrycznego na placu budowy budynku mieszkalnego. Jego zastosowanie jest zgodne z wymaganiami normy PN-EN 62423, która podkreśla znaczenie dostosowania urządzeń elektrycznych do trudnych warunków atmosferycznych. Na placach budowy często występują niskie temperatury, które mogą wpływać na działanie urządzeń elektrycznych. Wyłączniki różnicowoprądowe, oznaczone symbolem D, są przystosowane do pracy w takich warunkach, co oznacza, że ich czułość i funkcjonalność są zachowane nawet w ekstremalnych temperaturach. To istotne, ponieważ niewłaściwie dobrany sprzęt może prowadzić do awarii systemu, co w konsekwencji zagraża bezpieczeństwu pracowników. W praktyce, zastosowanie odpowiednich urządzeń elektrycznych, takich jak wyłączniki różnicowoprądowe wysokoczułe z symbolem D, jest standardem stosowanym w branży budowlanej, co zwiększa niezawodność instalacji elektrycznych i minimalizuje ryzyko porażenia prądem. Dodatkowo, warto zwrócić uwagę na regularne kontrole stanu technicznego takich urządzeń, aby zapewnić ich prawidłowe działanie w każdych warunkach.

Pytanie 25

Która z podanych okoliczności powoduje obniżenie prędkości obrotowej silnika trójfazowego z pierścieniami w trakcie jego działania?

A. Przerwa w zasilaniu jednej fazy

B. Zwarcie pierścieni ślizgowych

C. Zmniejszenie obciążenia silnika

D. Zwiększenie napięcia zasilającego

Przerwa w zasilaniu jednej fazy w trójfazowym silniku pierścieniowym powoduje, że silnik zaczyna pracować w trybie niesymetrycznym. W takim przypadku moment obrotowy generowany przez silnik ulega znacznemu osłabieniu, co prowadzi do zmniejszenia prędkości obrotowej. Silniki te są zaprojektowane do pracy z równomiernym rozkładem napięcia w wszystkich trzech fazach. Kiedy jedna z faz jest przerwana, silnik nie jest w stanie uzyskać maksymalnej mocy, co skutkuje spadkiem prędkości obrotowej. W praktyce, może to prowadzić do przegrzewania się silnika, a w skrajnych przypadkach nawet do uszkodzenia wirnika lub stojana. Z tego powodu, monitorowanie zasilania i jego stabilności jest kluczowe w zastosowaniach przemysłowych. W branżowych standardach, takich jak IEC 60034, zwraca się uwagę na konieczność stosowania urządzeń zabezpieczających przed utratą jednego z faz, aby zapewnić ciągłość pracy silników oraz minimalizować ryzyko awarii.

Pytanie 26

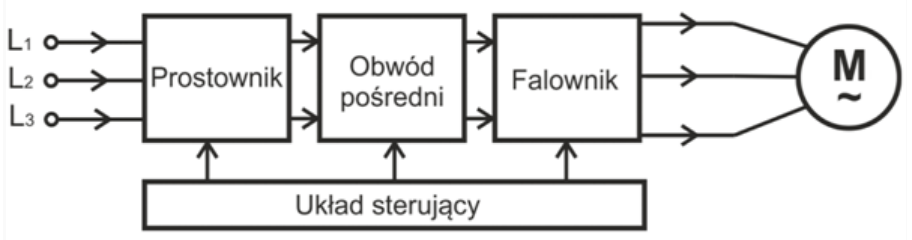

Układ przedstawiony na schemacie umożliwia regulację prędkości obrotowej silnika elektrycznego przez zmianę

A. prądu wzbudzenia.

B. częstotliwości wraz ze zmianą napięcia zasilającego.

C. liczby par biegunów.

D. rezystancji w obwodzie wirnika.

Odpowiedź "częstotliwości wraz ze zmianą napięcia zasilającego" jest poprawna, ponieważ układ regulacji prędkości obrotowej silnika elektrycznego, przedstawiony na schemacie, wykorzystuje falownik, który przekształca napięcie stałe na napięcie przemienne o regulowanej częstotliwości. Zmiana częstotliwości zasilania jest kluczowym elementem w kontroli prędkości silników elektrycznych, co jest zgodne z zasadami regulacji w automatyce. W praktyce, zastosowanie falowników w systemach napędowych pozwala na oszczędność energii i zmniejszenie wibracji oraz hałasu związanych z pracą silników. W przemyśle, sterowanie prędkością silników za pomocą falowników jest standardem, który zapewnia nie tylko efektywność energetyczną, ale także precyzyjne dostosowanie parametrów pracy maszyn do bieżących potrzeb produkcji. Dodatkowo, poprawna regulacja częstotliwości i napięcia jest kluczowa dla wydłużenia żywotności silników oraz redukcji kosztów serwisowania.

Pytanie 27

Podczas wymiany gniazdka trójfazowego w instalacji przemysłowej należy

A. zmienić przewody na nowe o większym przekroju

B. zamontować końcówki oczkowe na przewodach

C. utrzymać odpowiednią kolejność przewodów fazowych w zaciskach gniazda

D. zagiąć oczka na końcach przewodów

Zachowanie kolejności przewodów fazowych w zaciskach gniazda trójfazowego jest kluczowym aspektem bezpieczeństwa i prawidłowego działania instalacji. W układach trójfazowych, każdy z przewodów fazowych (L1, L2, L3) ma przypisane określone funkcje oraz wartości napięć, które powinny być utrzymywane w odpowiedniej sekwencji. Niezachowanie tej kolejności może prowadzić do problemów z równowagą obciążenia, co z kolei może skutkować uszkodzeniem urządzeń elektrycznych, a nawet zagrożeniem pożarowym. W praktyce, np. w przypadku podłączania silników elektrycznych, niewłaściwa kolejność faz może spowodować, że silnik będzie działał w odwrotnym kierunku, co może prowadzić do poważnych uszkodzeń. Zgodnie z normami PN-IEC 60364, zachowanie odpowiedniej kolejności połączeń jest niezbędne dla zapewnienia właściwej funkcjonalności oraz bezpieczeństwa instalacji elektrycznych.

Pytanie 28

Który z jednofazowych wyłączników nadprądowych zapewnia odpowiednią ochronę przed porażeniem przy impedancji pętli zwarcia Z = 4,2 Ω?

A. B10

B. C16

C. C10

D. B16

Wybór C10, B16 czy C16 jako odpowiedzi na pytanie o wyłącznik nadprądowy spełniający warunki ochrony przeciwporażeniowej w przypadku impedancji pętli zwarcia Z = 4,2 Ω jest nieprawidłowy z kilku powodów. Wyłączniki oznaczone literą C są przystosowane do ochrony obwodów z większymi prądami rozruchowymi, co czyni je mniej odpowiednimi w kontekście ochrony przed porażeniem, szczególnie w obwodach, gdzie występuje duża różnorodność obciążeń. Przykładowo, C10 przy prądzie znamionowym 10 A, w przypadku zwarcia może nie zadziałać w odpowiednio szybkim czasie, co może prowadzić do zagrożenia dla bezpieczeństwa. Z kolei B16 charakteryzuje się prądem znamionowym 16 A, co również jest niewłaściwym doborem, gdyż w przypadku pętli zwarcia o impedancji 4,2 Ω, może generować prąd zwarciowy, który przekroczy granice działania wyłącznika, co skutkuje opóźnieniem w zadziałaniu i ryzykiem uszkodzenia instalacji. Warto przypomnieć, że zgodnie z normami PN-EN 60898, wyłączniki nadprądowe powinny być dobierane w taki sposób, aby zapewniały nie tylko ochronę przed przeciążeniami, ale również skuteczną ochronę przed porażeniem elektrycznym. Użycie niewłaściwego typu wyłącznika może prowadzić do niebezpiecznych sytuacji, w których użytkownicy są narażeni na ryzyko porażenia prądem, a także do uszkodzenia sprzętu elektrycznego. Dlatego kluczowe jest, aby podczas doboru wyłączników uwzględniać zarówno ich charakterystykę, jak i konkretne warunki, w jakich będą pracować.

Pytanie 29

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 30

W instalacji elektrycznej, której schemat przedstawiono na rysunku, po załączeniu napięcia łącznikiem elektrody świetlówki się żarzyły i nie nastąpił jej zapłon, a po zdemontowaniu zapłonnika nastąpił zapłon świetlówki. Jaki jest stan techniczny urządzeń wchodzących w skład oprawy oświetleniowej?

A. Dławik — uszkodzony, zapłonnik — sprawny, świetlówka — uszkodzona.

B. Dławik — sprawny, zapłonnik — sprawny, świetlówka — sprawna.

C. Dławik — sprawny, zapłonnik — uszkodzony, świetlówka — sprawna.

D. Dławik — uszkodzony, zapłonnik — sprawny, świetlówka — sprawna.

Analizując niepoprawne odpowiedzi, można zauważyć powszechne błędy logiczne oraz nieporozumienia dotyczące działania opraw oświetleniowych. W pierwszej z nieprawidłowych koncepcji zakłada się uszkodzenie dławika, co nie jest możliwe w świetle zaobserwowanego zjawiska żarzenia się elektrod. Dławik, jako element indukcyjny, ma za zadanie stabilizować przepływ prądu i umożliwiać odpowiednie napięcie. Twierdzenie, że zapłonnik jest sprawny, jest błędne, ponieważ powinien on wytworzyć wysokie napięcie do zapłonu, a jego brak skutkuje tylko żarzeniem elektrod, co jest objawem uszkodzenia. Kolejna niepoprawna odpowiedź sugeruje, że zarówno dławik, jak i zapłonnik są sprawne, co stoi w sprzeczności z faktem, że przy sprawnym dławiku i elektrodach brak inicjacji zapłonu wskazuje jednoznacznie na uszkodzenie zapłonnika. Warto zauważyć, że świetlówki są zaprojektowane w taki sposób, aby przy poprawnym działaniu dławika i zapłonnika zawsze uruchamiały się bez problemów. Podsumowując, kluczowym błędem jest zrozumienie roli zapłonnika i dławika w systemie, co prowadzi do mylnych wniosków i diagnoz, które mogą skutkować niewłaściwym podejściem do naprawy i konserwacji oświetlenia. Właściwe zrozumienie funkcji tych elementów jest niezbędne dla skutecznej diagnostyki usterek w układach oświetleniowych.

Pytanie 31

Dokumentacja użytkowania instalacji elektrycznych chronionych wyłącznikami nadmiarowoprądowymi nie jest zobowiązana do zawierania

A. spisu terminów oraz zakresów testów i pomiarów kontrolnych

B. opisu doboru urządzeń zabezpieczających

C. zasad bezpieczeństwa dotyczących wykonywania prac eksploatacyjnych

D. charakterystyki technicznej instalacji

Twoja odpowiedź jest całkiem trafna. Wiesz, że instrukcje dotyczące eksploatacji instalacji elektrycznych zabezpieczonych wyłącznikami nadmiarowoprądowymi nie muszą zawierać szczegółowych informacji o doborze urządzeń. Z mojego doświadczenia, dobór tych urządzeń najczęściej robi się na etapie projektowania, według norm, jak chociażby PN-IEC 60364-1. W instrukcji powinno być raczej opisane, jak działają już wybrane urządzenia, ich typy i zasady użytkowania. Na przykład, lista terminów i zakresów prób oraz pomiarów kontrolnych jest kluczowa, żeby wszystko działało bezpiecznie i sprawnie. No i oczywiście, zasady bezpieczeństwa przy pracach eksploatacyjnych to podstawa, bo przecież chcemy zminimalizować ryzyko wypadków. Dobrze, żeby dokumentacja była jasna i zgodna z aktualnymi przepisami – to przecież wpływa na bezpieczeństwo i efektywność pracy. Instrukcja to powinna być pomoc, która zapewnia, że instalacja będzie działać prawidłowo, a nie miejsce na podstawowe zasady doboru zabezpieczeń.

Pytanie 32

Która z wymienionych operacji jest związana z obsługą przepływu energii elektrycznej w urządzeniu napędowym klasy IV?

A. Weryfikacja ustawienia zabezpieczenia przed przeciążeniem

B. Zatrzymanie urządzenia w przypadku awarii

C. Mierzenie napięcia zasilającego to urządzenie

D. Zamiana uszkodzonego elementu w urządzeniu

Zatrzymanie urządzenia w trybie awaryjnym to naprawdę ważna sprawa, zwłaszcza gdy mówimy o ruchu elektrycznym napędów. Jak coś wyjdzie nie tak, to trzeba reagować od razu, żeby nie uszkodzić sprzętu czy nie narazić kogoś na niebezpieczeństwo. W przypadku urządzeń napędowych klasy IV, które mają często skomplikowane systemy sterujące, to zatrzymanie w trybie awaryjnym to nie tylko dobra praktyka, ale też wymagane przez normy BHP i standardy automatyki. Na przykład, jeśli silnik zaczyna działać nieprawidłowo, to lepiej jest go od razu zatrzymać. Wiele z tych urządzeń ma różne przyciski awaryjnego zatrzymania oraz systemy, które same to robią, gdy coś jest nie tak. To pokazuje, jak kluczowe to działanie jest, jeśli chodzi o zarządzanie ryzykiem. Tak więc, umiejętność szybkiego zatrzymania urządzenia w sytuacjach awaryjnych to podstawa, żeby zapewnić bezpieczeństwo i ochronić sprzęt.

Pytanie 33

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 34

Zespół elektryków ma wykonać na polecenie pisemne prace konserwacyjne przy urządzeniu elektrycznym. Jak powinien postąpić kierujący zespołem w przypadku stwierdzenia niedostatecznego oświetlenia w miejscu pracy?

	Wykonać zleconą pracę	Powiadomić przełożonego o niedostatecznym oświetleniu
A.	TAK	NIE
B.	TAK	TAK
C.	NIE	TAK
D.	NIE	NIE

A. D.

B. C.

C. A.

D. B.

Wybór odpowiedzi innej niż C może wynikać z niewłaściwego postrzegania zasad bezpieczeństwa w pracy z urządzeniami elektrycznymi. Pracę w niedostatecznych warunkach oświetleniowych można uznać za dopuszczalną w mylnym przekonaniu o tym, że krótka praca w ciemności nie stwarza zagrożeń. Takie podejście ignoruje podstawowe zasady BHP, które nakładają na pracowników obowiązek oceny ryzyka przed rozpoczęciem działań. Ponadto, kontynuowanie pracy mimo braku odpowiedniego oświetlenia prowadzi do potencjalnych wypadków, ponieważ nieodpowiednie warunki mogą zagrażać nie tylko osobom pracującym, ale także osobom znajdującym się w pobliżu. Standardy zachowań w sytuacjach awaryjnych, które powinny być przestrzegane, nie tylko podkreślają konieczność zapewnienia odpowiednich warunków, ale także nakładają obowiązek natychmiastowego reagowania na wszelkie zagrożenia. Ignorowanie tych zasad i poleganie na subiektywnej ocenie sytuacji będzie skutkować nie tylko ryzykiem zdrowotnym, ale także konsekwencjami prawnymi za niewłaściwe zarządzanie sytuacjami niebezpiecznymi. Właściwe postępowanie w przypadku stwierdzenia niewystarczającego oświetlenia jest kluczowym elementem kultury bezpieczeństwa w każdym zespole technicznym.

Pytanie 35

W ramce zamieszczono wybrane parametry silnika trójfazowego. Jakie zakresy cewek prądowych i napięciowych watomierzy należy wybrać, aby w układzie Arona zmierzyć moc pobieraną przez silnik zasilany napięciem 3×400 V, 50 Hz i obciążony znamionowo przy połączeniu w gwiazdę?

Silnik 3^~   Typ 1E2-90S-4 S1
1,1 kW   3,2/1,8 A   Izol. F
IP55   1420 obr/min   cosφ 0,75
230/400 V   50 Hz

A. In = 1 A, Un = 200 V

B. In = 2 A, Un = 200 V

C. In = 1 A, Un = 400 V

D. In = 2 A, Un = 400 V

Wybór zakresu cewek prądowych i napięciowych watomierza w układzie Arona jest kluczowy dla dokładnych pomiarów mocy silnika trójfazowego. W tym przypadku, znamionowy prąd silnika wynosi 1,8 A, co oznacza, że cecha cewki prądowej powinna być dostosowana do wyższej wartości, aby zminimalizować ryzyko przeciążenia. Dlatego wybór 2 A dla cewek prądowych jest uzasadniony. Co więcej, napięcie znamionowe silnika wynosi 400 V w układzie gwiazda, co odpowiada napięciu międzyfazowemu. Zastosowanie cewki napięciowej o wartości 400 V zapewnia, że pomiar będzie dokonany w odpowiednim zakresie, co jest zgodne z najlepszymi praktykami branżowymi. Takie podejście nie tylko zapewnia precyzyjność, ale również bezpieczeństwo operacyjne, gdyż pozwala na uniknięcie przeciążeń, które mogą prowadzić do uszkodzeń sprzętu. W praktyce, dobór odpowiednich zakresów cewek prądowych i napięciowych jest kluczowy dla prawidłowego monitorowania i zarządzania pracą silników trójfazowych, co jest istotne dla efektywności energetycznej i długowieczności urządzeń. Dobrze dobrany sprzęt pomiarowy może również przyczynić się do zmniejszenia kosztów operacyjnych, co jest istotne w obszarze przemysłowym.

Pytanie 36

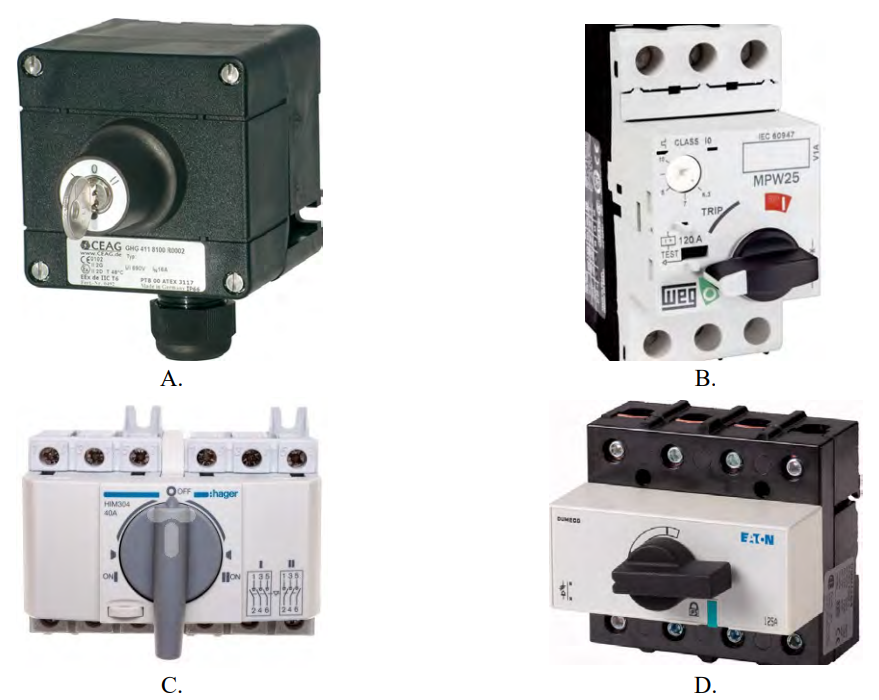

Które z urządzeń przedstawionych na rysunkach należy zastosować w instalacji elektrycznej jako wyłącznik główny w rozdzielnicy głównej budynku?

A. A.

B. C.

C. B.

D. D.

Wybór niewłaściwego urządzenia jako wyłącznika głównego w rozdzielnicy budynku może prowadzić do poważnych konsekwencji dla bezpieczeństwa instalacji elektrycznej. Każde z pozostałych urządzeń, przedstawionych na pozostałych rysunkach, nie spełnia kryteriów wyłącznika mocy. Na przykład, jeżeli użytkownik wybrał wyłącznik różnicowoprądowy, konieczne jest zrozumienie, że jego podstawowa funkcja polega na ochronie przed porażeniem prądem elektrycznym i wykrywaniu upływności prądu do ziemi, a nie na zabezpieczaniu przed przeciążeniami czy zwarciami. W kontekście rozdzielnicy głównej, wyłącznik różnicowoprądowy nie jest w stanie przerwać dużych prądów, co czyni go niewłaściwym do pełnienia roli wyłącznika głównego. Z kolei zastosowanie wyłącznika automatycznego, który nie jest przystosowany do warunków pracy w rozdzielnicach głównych, również może prowadzić do nieefektywnego zabezpieczenia obwodów, co w przypadku awarii może skutkować uszkodzeniem instalacji. Użytkownicy często popełniają błąd, wybierając urządzenia na podstawie ich wyglądu lub niepełnej wiedzy o ich funkcjach. Kluczowe jest, aby przed podjęciem decyzji o wyborze odpowiedniego urządzenia, dokładnie zapoznać się z jego specyfikacjami technicznymi oraz standardami branżowymi, co pozwala na stworzenie bezpiecznej i niezawodnej instalacji elektrycznej.

Pytanie 37

Który z podanych sposobów ochrony przed porażeniem elektrycznym pełni rolę zabezpieczenia dodatkowego w przypadku uszkodzenia instalacji elektrycznych niskonapięciowych?

A. Separacja elektryczna odbiornika

B. Ochronne miejscowe połączenia wyrównawcze

C. Podwójna lub wzmocniona izolacja elektryczna

D. Umieszczenie części czynnych poza zasięgiem ręki

Odpowiedzi takie jak podwójna lub wzmocniona izolacja elektryczna, separacja elektryczna odbiornika oraz umieszczenie części czynnych poza zasięgiem ręki, są istotnymi elementami ochrony przeciwporażeniowej, lecz nie spełniają roli uzupełniającej w kontekście uszkodzeń w instalacjach niskonapięciowych. Podwójna lub wzmocniona izolacja może rzeczywiście skutecznie chronić przed porażeniem, jednak w przypadku jej uszkodzenia nie zapewnia dodatkowej ochrony, ponieważ nie ma możliwości odprowadzenia prądu do ziemi. Separacja elektryczna, polegająca na oddzieleniu odbiornika od źródła zasilania, może zredukować ryzyko, ale nie eliminuje go całkowicie i nie zapewnia dodatkowego zabezpieczenia w przypadku awarii izolacji. Umieszczenie części czynnych poza zasięgiem ręki to praktyka prewencyjna, która ma na celu zminimalizowanie ryzyka dostępu do niebezpiecznych elementów, jednak nie odpowiada na sytuacje, gdy dojdzie do awarii systemu. Kluczowym błędem w myśleniu jest skupienie się na pojedynczych metodach ochrony, zamiast na kompleksowym podejściu do bezpieczeństwa elektrycznego. Właściwe wdrożenie połączeń wyrównawczych, zgodnie z normami EN 61140, ma fundamentalne znaczenie w kontekście całościowego bezpieczeństwa instalacji elektrycznych.

Pytanie 38

Jaki typ przewodów jest zalecany do stosowania w instalacjach na zewnątrz budynków?

A. Przewody aluminiowe

B. Przewody z miedzi beztlenowej

C. Przewody do instalacji wewnętrznych

D. Przewody o podwyższonej odporności na UV

Przewody o podwyższonej odporności na UV są zalecane do stosowania w instalacjach na zewnątrz budynków ze względu na ich zdolność do wytrzymywania promieniowania ultrafioletowego. UV może powodować degradację materiałów, co w przypadku przewodów może prowadzić do ich mechanicznego uszkodzenia i utraty izolacyjności. Tego typu przewody są zaprojektowane tak, aby wytrzymać trudne warunki atmosferyczne, w tym intensywne nasłonecznienie, deszcz czy zmienne temperatury. Wybór przewodów odpornych na UV zwiększa niezawodność instalacji i zmniejsza ryzyko awarii. Z mojego doświadczenia wynika, że odpowiednie zaplanowanie instalacji z użyciem takich przewodów jest kluczowe dla jej długowieczności. W praktyce, przewody odporne na UV są często stosowane w instalacjach fotowoltaicznych, oświetleniowych na zewnątrz budynków oraz wszędzie tam, gdzie przewody są narażone na bezpośrednie działanie promieni słonecznych. Warto zawsze zwracać uwagę na oznaczenia producenta, które potwierdzają odporność na UV, co jest zgodne z normami branżowymi i dobrymi praktykami eksploatacyjnymi.

Pytanie 39

Podczas wymiany uzwojeń w transformatorze jednofazowym o parametrach: S_N = 200 VA, U_1N = 230 V, U_2N = 14,6 V, uzwojenie pierwotne powinno być wykonane z drutu nawojowego

A. o większej średnicy i większej liczbie zwojów niż uzwojenie wtórne

B. o większej średnicy i mniejszej ilości zwojów niż uzwojenie wtórne

C. o mniejszej średnicy i mniejszej liczbie zwojów niż uzwojenie wtórne

D. o mniejszej średnicy i większej liczbie zwojów niż uzwojenie wtórne

Stwierdzenia dotyczące wykonania uzwojenia pierwotnego z drutu o większej średnicy i większej liczbie zwojów, a także o mniejszej średnicy i mniejszej liczbie zwojów, są związane z niewłaściwym zrozumieniem zasad transformacji napięcia w transformatorze. Uzwojenie pierwotne, które przyjmuje napięcie 230 V, wymaga odpowiedniego doboru liczby zwojów w porównaniu do uzwojenia wtórnego, które działa na napięciu 14,6 V. W każdym przypadku, gdy napięcie na uzwojeniu wtórnym jest znacznie niższe niż na pierwotnym, liczba zwojów uzwojenia wtórnego musi być znacznie mniejsza w odniesieniu do uzwojenia pierwotnego. Taki dobór przekłada się na to, że uzwojenie pierwotne musi mieć więcej zwojów, co jest sprzeczne z koncepcją grubszej średnicy drutu, ponieważ większa średnica skutkowałaby zmniejszeniem liczby zwojów na danej długości. Często błędy te wynikają z mylenia pojęć dotyczących impedancji i rezystancji, co prowadzi do nieprawidłowych wniosków na temat wymagań dotyczących wymiany uzwojeń. Ponadto, nieprawidłowe podejście do średnicy drutu może skutkować niewłaściwym przewodnictwem i zwiększoną stratą ciepła, co jest nieefektywne i niezgodne z dobrymi praktykami w projektowaniu transformatorów. Właściwe zrozumienie tych zasad jest kluczowe dla zapewnienia efektywności energetycznej i trwałości urządzeń elektronicznych.

Pytanie 40

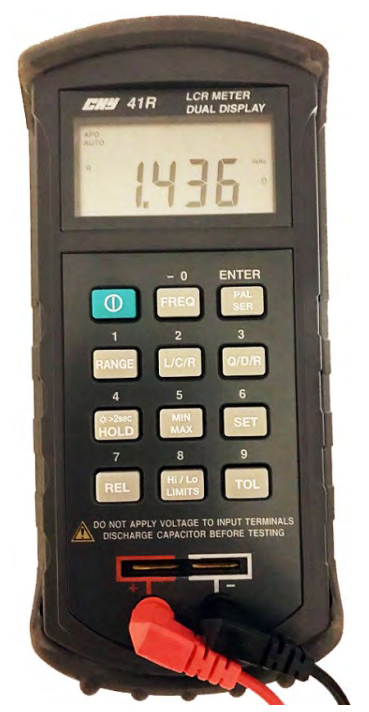

Który z wymienionych parametrów silnika indukcyjnego klatkowego można zmierzyć za pomocą przyrządu przedstawionego na rysunku?

A. Rezystancję izolacji uzwojenia wirnika.

B. Rezystancję uzwojenia stojana.

C. Rezystancję uzwojenia wirnika.

D. Rezystancję izolacji uzwojenia stojana.

Wybór rezystancji uzwojenia stojana jako prawidłowej odpowiedzi jest uzasadniony, ponieważ przyrząd przedstawiony na rysunku, czyli miernik LCR, jest specjalistycznym narzędziem wykorzystywanym w pomiarach parametrów elektrycznych obwodów. Miernik ten pozwala na dokładne mierzenie rezystancji, indukcyjności oraz pojemności, co czyni go idealnym do oceny uzwojeń silników elektrycznych. W kontekście silnika indukcyjnego klatkowego, pomiar rezystancji uzwojenia stojana jest kluczowy dla oceny wydajności i sprawności silnika. Przykładem zastosowania takiego pomiaru jest diagnostyka potencjalnych uszkodzeń uzwojeń, co może pomóc w wczesnym wykrywaniu problemów, które mogłyby prowadzić do awarii silnika. Dobre praktyki w branży wymagają regularnych pomiarów tych parametrów w celu zapewnienia niezawodności pracy urządzeń elektrycznych.

Rozpocznij nowy egzamin

Powrót do strony głównej
