Informacje o egzaminie:

Zawód: Technik mechanik
Kwalifikacja: MEC.05 - Użytkowanie obrabiarek skrawających
Data rozpoczęcia: 10 czerwca 2026 08:57
Data zakończenia: 10 czerwca 2026 09:09

Egzamin zdany!

Wynik: 33/40 punktów (82,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Które z wymienionych symboli odnosi się do podprogramu?

A. ZOA

B. TOA

C. MPF

D. SPF

SPF, czyli Single Point of Failure, to termin używany w kontekście architektury systemów, który odnosi się do elementu, który w przypadku awarii prowadzi do całkowitego niepowodzenia systemu. W systemach informatycznych i inżynieryjnych, identyfikacja podprogramów jako SPF jest istotna, ponieważ pozwala na projektowanie zysków oraz strategii odtwarzania, które minimalizują ryzyko awarii. Przykładem zastosowania SPF może być struktura serwerów w chmurze, gdzie pojedynczy serwer pełni kluczową rolę w obsłudze aplikacji. W sytuacji, gdy serwer ten nie działa, cały system staje się niedostępny. Zgodnie z najlepszymi praktykami projektowania systemów, stosuje się redundancję, aby zminimalizować wpływ SPF, co oznacza, że warto dbać o to, aby kluczowe podprogramy miały swoje odpowiedniki, które przejmą funkcje w przypadku awarii. Zrozumienie tego pojęcia jest kluczowe dla inżynierów systemów, którzy muszą tworzyć odporne na awarie i niezawodne rozwiązania.

Pytanie 2

Procesem obróbki wykończeniowej nawierzchni przy użyciu narzędzi szlifierskich, który prowadzi do osiągnięcia wysokiej precyzji wymiarowej oraz kształtowej, a także niskiej chropowatości, jest

A. szlifowanie

B. nagniatanie

C. docieranie

D. przepychanko

Przepychanie to technika, która polega na mechanicznej obróbce materiału w celu usunięcia nadmiaru lub niedoskonałości, jednak nie ma ona na celu uzyskania precyzyjnych wymiarów ani niskiej chropowatości powierzchni. Działanie to może prowadzić do zniekształceń w strukturze materiału, co jest sprzeczne z wymaganiami dotyczącymi dokładności obróbczej. Docieranie jest natomiast procesem, który może poprawić jakość powierzchni, ale nie jest to technika, która zapewnia tak wysoką precyzję wymiarową jak szlifowanie. Docieranie jest często stosowane do wykańczania połączeń i uzyskiwania lepszego dopasowania, jednak jego efekty są mniej przewidywalne i mogą nie spełniać rygorystycznych norm jakości. Nagniatanie to technika, która służy do zmiany kształtu materiału pod wpływem siły, co ma na celu zwiększenie twardości powierzchni, ale także nie jest to metoda, która skutecznie redukuje chropowatość czy zapewnia precyzyjne wymiary. Użytkownicy często mogą mylić te techniki z szlifowaniem, zakładając, że wszystkie formy obróbki mechanicznej prowadzą do poprawy właściwości materiałów. To prowadzi do istotnych błędów w planowaniu procesów produkcyjnych oraz do nieefektywności w uzyskiwaniu wymaganych standardów jakości. W przemyśle, gdzie precyzja i jakość są kluczowe, wybór odpowiedniej metody obróbczej ma fundamentalne znaczenie, a niewłaściwe podejście może prowadzić do znacznych strat finansowych oraz obniżenia jakości produktów.

Pytanie 3

Korzystając z przedstawionej zależności określ, który z podanych posuwów należy dobrać, aby przy toczeniu płytką o promieniu naroża r_ε= 1,0 mm uzyskać teoretyczną wartość chropowatości R_t wynoszącą 1,25 µm.

A. 0,4 mm/obr

B. 0,01 mm/obr

C. 1,0 mm/obr

D. 0,1 mm/obr

Wybór posuwu spośród dostępnych opcji jest kluczowy, aby zapewnić odpowiednią jakość chropowatości obrabianej powierzchni. Odpowiedzi 0,01 mm/obr, 0,4 mm/obr oraz 1,0 mm/obr nie są prawidłowe, ponieważ nie zapewniają osiągnięcia wymaganej chropowatości R<sub>t</sub> wynoszącej 1,25 µm. Posuw 0,01 mm/obr jest zbyt mały, co może prowadzić do zbyt małej chropowatości i w rezultacie do wygładzenia powierzchni, co nie jest zgodne z wymaganiami projektowymi. Taki posuw może również skutkować nadmiernym zużyciem narzędzia, zwiększając koszty produkcji. Z kolei posuwy 0,4 mm/obr i 1,0 mm/obr są zbyt duże, co z kolei prowadzi do uzyskania zbyt wysokiej chropowatości, co może wpływać negatywnie na funkcjonalność i trwałość elementów wykonanych w procesie toczenia. Wybór niewłaściwego posuwu często wynika z braku zrozumienia zależności między parametrami obróbczy a pożądanym efektem końcowym, co jest częstym błędem w praktyce inżynierskiej. Aby efektywnie dobierać parametry skrawania, istotne jest zrozumienie podstawowych zasad obróbczych oraz analizy wymagań dotyczących jakości powierzchni. Znajomość norm oraz wytycznych branżowych, takich jak ISO 1302, jest kluczowa dla osiągnięcia pożądanych rezultatów w toczeniu i innych procesach skrawania.

Pytanie 4

Na rysunku przedstawiono oprawkę, która służy do mocowania

A. narzynek.

B. wierteł z chwytem walcowym.

C. głowic frezarskich.

D. noży wytaczaków.

Oprawka do mocowania wierteł z chwytem walcowym jest kluczowym elementem wykorzystywanym w obróbce skrawaniem w różnych urządzeniach, takich jak wiertarki i frezarki. Jej budowa pozwala na stabilne i pewne umocowanie narzędzi, co jest niezbędne do uzyskania precyzyjnych wymiarów oraz wysokiej jakości obróbki. W praktyce, oprawki te są projektowane zgodnie z normami ISO, co zapewnia ich wymienność i kompatybilność z szerokim zakresem narzędzi. Zastosowanie oprawki do wierteł z chwytem walcowym umożliwia efektywne wiercenie w różnych materiałach, od metali po tworzywa sztuczne, co czyni je niezwykle wszechstronnym narzędziem w warsztacie. Warto również zauważyć, że odpowiednia technika mocowania wierteł pozwala na minimalizację drgań, co przekłada się na dłuższą żywotność narzędzi oraz większą dokładność wykonania. Wybierając oprawkę do mocowania wierteł, należy również zwrócić uwagę na parametry techniczne, takie jak moment obrotowy oraz zakres średnic narzędzi, co zapewni optymalizację procesu obróbcze.

Pytanie 5

Który blok przedstawionego programu należy edytować, aby zmienić prędkość obrotową wrzeciona tokarkiCNC?

N005 G90 G54 X0 Z120

N010 T0202

N015 S680 M04

N020 G00 X60 Z0

N025 G01 X-2 F.1

A. N015

B. N010

C. N025

D. N005

Odpowiedź N015 jest poprawna, ponieważ w programowaniu maszyn CNC prędkość obrotowa wrzeciona jest definiowana za pomocą kodu S, który znajduje się w odpowiednim bloku programu. W przypadku bloku N015 zauważamy, że zawiera on kod S680, co oznacza prędkość obrotową wrzeciona ustawioną na 680 obrotów na minutę. Aby dostosować tę prędkość do wymagań konkretnego procesu obróbczy, wystarczy edytować wartość tego parametru. W praktyce, zmiana prędkości obrotowej wrzeciona ma kluczowe znaczenie dla efektywności procesu obróbki, ponieważ różne materiały oraz rodzaje narzędzi wymagają różnych prędkości obrotowych dla optymalnych wyników. Na przykład, obrabiając stal nierdzewną, często zaleca się wyższe prędkości obrotowe w porównaniu do obróbki aluminium, co pozwala na zminimalizowanie zużycia narzędzi i uzyskanie lepszej jakości powierzchni. Zrozumienie, jak edytować odpowiednie bloki w programie CNC, jest kluczowe dla każdego operatora, co podkreśla znaczenie umiejętności w zakresie programowania maszyn CNC i przepisów dotyczących obróbki skrawaniem.

Pytanie 6

Korzystając z tabeli zawierającej podstawowe wymiary gwintów, określ jaki posuw należy ustawić podczas toczenia gwintu M52.

A. 48 mm/obr

B. 52 mm/obr

C. 5 mm/obr

D. 4 mm/obr

Odpowiedź 5 mm/obr jest prawidłowa, ponieważ posuw podczas toczenia gwintu odnosi się do odległości, jaką narzędzie przesuwa się wzdłuż osi obrabianego elementu w trakcie jednego pełnego obrotu. Dla gwintu metrycznego M52 powszechnie stosowany standardowy skok wynosi 5 mm, co oznacza, że posuw musi wynosić 5 mm/obr. W praktyce, wybór odpowiedniego posuwu jest kluczowy, gdyż wpływa na jakość obróbki oraz wydajność produkcji. W przypadku gwintów metrycznych, jeżeli nie ma dodatkowych oznaczeń dotyczących skoku, standardowy posuw 5 mm/obr jest najczęściej akceptowany. W branży obróbczej stosowanie tabel z wymiarami gwintów oraz zrozumienie ich charakterystyk pozwala na precyzyjne dobieranie parametrów skrawania, co jest niezbędne do uzyskania wysokiej jakości detali. Sprawdzając karty danych lub normy, można zweryfikować, że dla M52 bez dodatkowego oznaczenia, posuw wynosi właśnie 5 mm/obr, co potwierdza tę odpowiedź jako poprawną.

Pytanie 7

Przedstawiony na zdjęciu element wyposażenia obrabiarki służy do

A. mocowania narzędzi obróbkowych.

B. mocowania uchwytu obróbczego tulejkowego.

C. mocowania przedmiotu obrabianego.

D. podtrzymywania długich wałków.

Głowica narzędziowa to kluczowy element w obrabiarkach, który umożliwia precyzyjne mocowanie narzędzi obróbczych, takich jak frezy, wiertła oraz noże tokarskie. Dzięki zastosowaniu głowicy narzędziowej możliwe jest przeprowadzanie różnorodnych operacji obróbczych, co zwiększa wszechstronność obrabiarki. Element ten jest projektowany w sposób zapewniający stabilne i bezpieczne mocowanie narzędzi, które jest niezbędne do uzyskania wysokiej jakości wykończenia powierzchni obrabianych przedmiotów. Stosowanie głowic narzędziowych pozwala na dokładne ustawienie narzędzi oraz ich szybką wymianę, co jest zgodne z zasadami efektywności produkcji i ergonomii pracy. Dobrze zaprojektowane systemy mocowania są zgodne z normami ISO, które określają wymagania dotyczące jakości i bezpieczeństwa w obróbce skrawaniem, co czyni je niezbędnym elementem każdej nowoczesnej obrabiarki.

Pytanie 8

Do szybkiego weryfikowania odchyleń geometrycznych metodą porównania wymiarów zewnętrznych z precyzją 0,002 do 0,005 mm dla produktów w produkcji małoseryjnej na zasadzie dobry/niedobry służy

A. sprawdzian tłoczkowy

B. mikrometr

C. pirometr

D. passametr

Passametr jest narzędziem pomiarowym, które znajduje zastosowanie w precyzyjnym sprawdzaniu wymiarów zewnętrznych obiektów produkcyjnych. Dzięki swojej konstrukcji umożliwia szybkie i dokładne pomiary z zakresu 0,002 do 0,005 mm, co jest szczególnie istotne w produkcji małoseryjnej, gdzie kluczowa jest jakość wyrobów. Passametr działa na zasadzie bezpośredniego porównania wymiarów badanego elementu z wymiarami nominalnymi, co pozwala na ich szybkie zakwalifikowanie jako „dobry” lub „niedobry”. W praktyce, passametry są wykorzystywane w kontrolach jakości, co pozwala na eliminację wyrobów niespełniających norm. W branży inżynieryjnej oraz w produkcji precyzyjnej, standardy takie jak ISO 9001 wymagają stosowania narzędzi pomiarowych o wysokiej dokładności, co czyni passametr narzędziem zgodnym z najlepszymi praktykami. Dodatkowo, użycie passametrów w procesie produkcyjnym pozwala na szybkie identyfikowanie problemów z wymiarami, co z kolei zwiększa efektywność produkcji i minimalizuje straty.

Pytanie 9

W którym z poniższych fragmentów kodu sterującego obrabiarką CNC znajduje się informacja dotycząca gwintowania?

A. N05 G33 Z-20 K2

B. N05 S120 M03 T1 D1

C. N05 G01 X20 Y50 F1.25

D. N05 G02 X30 Y50 I5 J0

Odpowiedź N05 G33 Z-20 K2 jest poprawna, ponieważ zawiera komendę G33, która jest standardowym kodem G stosowanym w obrabiarkach CNC do gwintowania. Komenda G33 definiuje proces gwintowania za pomocą ruchu w osi Z oraz parametrów, które określają głębokość gwintowania (Z-20) oraz skok gwintu (K2), co przekłada się na konkretne wymiary gwintu. Gwintowanie w technologii CNC jest kluczowym procesem mechanicznym, który pozwala na precyzyjne wykonanie gwintów w detalach, co jest niezbędne w wielu aplikacjach inżynieryjnych. Na przykład, w przypadku produkcji elementów złączy, takich jak nakrętki czy śruby, istotne jest, aby gwinty miały odpowiednie parametry, aby zapewnić ich funkcjonalność. W praktyce, operatorzy CNC powinni znać specyfikacje gwintów, takie jak średnica, skok oraz klasa dokładności, aby móc prawidłowo ustawić parametry maszyny i uzyskać wysoką jakość obrabianych detali. W związku z tym znajomość kodów G oraz ich zastosowania w gwintowaniu jest niezbędna dla każdego operatora obrabiarki CNC.

Pytanie 10

Kontrolny pomiar średnicy obrabianego wałka przedstawionego na rysunku po zakończeniu toczenia zgrubnego należy wykonać za pomocą

A. suwmiarki uniwersalnej.

B. średnicówki mikrometrycznej.

C. mikrometru talerzykowego.

D. suwmiarki modułowej.

Suwmiarka uniwersalna to jedno z najważniejszych narzędzi, które znajdziesz w warsztacie mechanicznym. Jest naprawdę pomocna, gdy chodzi o mierzenie średnicy wałka po toczeniu zgrubnym. Dzięki temu, że możesz nią zmierzyć zarówno wymiary zewnętrzne, jak i wewnętrzne, to jest super wszechstronna. Fajnie, że jej zasięg pomiarowy to od kilku milimetrów do nawet kilku metrów – to sprawia, że jest praktycznie niezastąpiona. Jak już skończysz toczenie zgrubne, to suwmiarka pozwoli Ci szybko i dokładnie sprawdzić średnicę, co jest mega istotne, gdy planujesz kolejny krok, jak toczenie wykończeniowe. Pamiętaj, żeby zawsze korzystać z odpowiednich narzędzi do pomiarów, bo to klucz do uzyskania dokładnych wyników. W połączeniu z dobrymi technikami pomiarowymi, suwmiarka naprawdę staje się nieocenionym przyjacielem w każdym zakładzie obróbczo-mechanicznym.

Pytanie 11

Który fragment programu wskazuje na aktywację korekcji prawostronnej narzędzia?

A. G00 G42 X-10 Y20

B. G02 X0 Y20 I0 J-5 F300

C. G01 X45 Y12 F1500

D. G01 G40 X-6 Y19

Odpowiedź G00 G42 X-10 Y20 jest poprawna, ponieważ blok G42 w programowaniu CNC informuje o aktywacji korekcji prawostronnej narzędzia. Korekcja ta jest kluczowa w procesie obróbki, gdyż pozwala na uwzględnienie rzeczywistych wymiarów narzędzia, co jest niezbędne do uzyskania precyzyjnych wymiarów detalu. Używanie korekcji prawostronnej jest szczególnie ważne w przypadku narzędzi o określonym promieniu. Przykładowo, jeśli narzędzie ma promień 5 mm, blok G42 przesuwa ścieżkę narzędzia o ten wymiar w prawo względem ustalonej osi, co pozwala na precyzyjne wykonanie zaokrągleń czy wyżłobień na obrabianej powierzchni. Zastosowanie tego bloku jest zgodne z dobrą praktyką w programowaniu CNC, gdzie precyzyjne obliczenia i korekcje mają kluczowe znaczenie dla jakości finalnego produktu. W kontekście standardów ISO, korekcja narzędzia jest częścią procedur, które zapewniają, że każdy detal jest produkowany zgodnie z wymaganiami jakościowymi i wymiarowymi.

Pytanie 12

Który element programu ISO zawiera dane dotyczące aktywacji funkcji kompensacji w prawo dla narzędzia?

A. G02 X0 Y20 I0 J-5 F300

B. G01 G41 X-6 Y19

C. G01 X45 Y12 F1500

D. G00 G42 X-10 Y20

Odpowiedź G00 G42 X-10 Y20 jest na pewno dobra, bo G42 to ta komenda, która włącza kompensację prawostronną w programach ISO. To naprawdę ważna funkcja w obróbce, bo pomaga nam dokładnie dostosować ruch narzędzia do kształtu detalu. Jak mamy skomplikowany detal, to ta kompensacja sprawia, że wszystko jest na swoim miejscu. To istotne w branżach jak motoryzacja czy lotnictwo, gdzie liczą się każdy milimetr. Z mojego doświadczenia, zawsze warto używać komend kompensacyjnych, bo to nie tylko zmniejsza ryzyko błędów, ale też wydłuża trwałość narzędzi.

Pytanie 13

Jakim znakiem/symbolem zaczyna się komentarz w programie przeznaczonym dla obrabiarki CNC, używającej kodów ISO?

A. %

B. ?

C. (

D. -

W przypadku błędnych odpowiedzi, niektóre znaki mogą wydawać się sensowne na pierwszy rzut oka, ale nie są właściwie zastosowane w kontekście programowania CNC. Na przykład, znak '?' nie ma żadnego uzasadnienia w standardach programowania ISO i nie jest używany do oznaczania komentarzy. Użytkownicy mogą pomylić ten znak z innymi językami programowania, gdzie '?' pełni różne role, ale w obszarze CNC nie ma zastosowania. Inny znak, '%', jest stosowany w niektórych starszych systemach jako oznaczenie początku programu, ale również nie pełni funkcji komentarza. Współczesne standardy bardziej preferują użycie '.' w kontekście oznaczania końca programu, co może prowadzić do nieporozumień. Przykładowo, niektórzy mogą sądzić, że '-' mógłby być użyty jako oznaczenie komentarza, co jest błędne. Znak '-' w kontekście ISO ma swoje zastosowanie w innych instrukcjach, ale nie jako znak otwierający komentarze. Zrozumienie tych różnic jest kluczowe dla prawidłowego programowania i uniknięcia błędów w obróbce CNC. Często nowe osoby w tej dziedzinie mylnie łączą różne konwencje z różnych języków, co prowadzi do niepoprawnego stosowania znaków i w konsekwencji do błędów w kodzie.

Pytanie 14

Do działań związanych z obsługą oraz konserwacją systemu hydraulicznego obrabiarki CNC nie zalicza się

A. sprawdzenie wymaganego ciśnienia

B. czyszczenie filtra

C. uzupełnienie płynu hydraulicznego

D. sprawdzanie wydajności pompy hydraulicznej obrabiarki

Wybór odpowiedzi "sprawdzanie wydajności pompy hydraulicznej obrabiarki" jest trafny. Tego typu czynności to nie jest coś, co robimy na co dzień, kiedy zajmujemy się konserwacją układu hydraulicznego w obrabiarce CNC. Na co dzień mamy inne, rutynowe zadania, jak czyszczenie filtrów, uzupełnianie płynu hydraulicznego czy sprawdzanie ciśnienia. To wszystko jest niezwykle ważne, bo dobrze funkcjonująca hydraulika to podstawa, jeśli chcemy, żeby maszyna działała sprawnie i precyzyjnie. Na przykład, czyszczenie filtra pozwala zapobiec zanieczyszczeniu płynu, a to z kolei chroni różne elementy robocze przed uszkodzeniem. Uzupełnianie płynu to kwestia zachowania prawidłowego poziomu, bo jego brak może powodować problemy z ciśnieniem. A sprawdzanie ciśnienia to klucz do szybkiego wykrywania ewentualnych usterek, co jest istotne, żeby uniknąć poważnych awarii. Generalnie, pilnowanie stanu hydrauliki to ważna część dbania o obrobarki CNC, bo co za tym idzie, zwiększamy ciągłość produkcji i minimalizujemy przestoje.

Pytanie 15

Którą obrabiarkę przedstawiono na ilustracji?

A. Frezarkę.

B. Wiertarko frezarkę.

C. Szlifierkę do otworów.

D. Wiertarkę.

Na ilustracji przedstawiono frezarkę, co można łatwo rozpoznać po charakterystycznych cechach tej obrabiarki. Frezarka jest urządzeniem wykorzystywanym do obróbki skrawaniem, co oznacza, że umożliwia usuwanie materiału z obrabianego przedmiotu w celu uzyskania pożądanej formy lub wymiarów. W frezarkach zastosowanie mają narzędzia skrawające zwane frezami, które mogą mieć różnorodne kształty i rozmiary, co pozwala na uzyskiwanie precyzyjnych detali. Stół roboczy frezarki, na którym mocuje się obrabiany materiał, jest często wyposażony w systemy mocujące oraz prowadnice umożliwiające precyzyjne ustawienie. Frezarki są szeroko stosowane w przemyśle wytwórczym do produkcji części maszyn, form i narzędzi. Zgodnie z normami branżowymi, stosowanie frezarek wymaga znajomości zasad bezpieczeństwa oraz umiejętności obsługi, co podkreśla znaczenie odpowiedniego przeszkolenia operatorów.

Pytanie 16

Którą część można zamocować do obróbki, stosując przyrząd przedstawiony na rysunku?

A. Tuleję cienkościenną.

B. Pręt stożkowy.

C. Pręt okrągły.

D. Pierścień.

Poprawna odpowiedź to pręt okrągły, ponieważ jego kształt i struktura pozwalają na skuteczne mocowanie w imadle maszynowym, które dysponuje płaskimi szczękami. Tego rodzaju imadła są projektowane z myślą o utrzymaniu stabilnych detali, co jest istotne w procesach obróbczych, takich jak frezowanie czy toczenie. Pręt okrągły doskonale wpisuje się w te wymagania, gdyż można go mocować na różne sposoby, zapewniając równocześnie odpowiednie wsparcie dla obrabianego materiału. W praktyce, przy obrabianiu prętów okrągłych, często stosuje się również dodatkowe akcesoria, takie jak wkładki gumowe, które minimalizują ryzyko uszkodzenia detalu oraz poprawiają stabilność mocowania. Dobrą praktyką w inżynierii mechanicznej jest także regularne sprawdzanie i dostosowywanie siły mocowania, aby uniknąć zarówno zbyt mocnego, mogącego prowadzić do deformacji, jak i zbyt słabego, co zwiększa ryzyko nieprecyzyjnych wymiarów. Właściwie dobrany detal i technika mocowania to klucz do efektywności i bezpieczeństwa pracy w warsztacie obróbczym.

Pytanie 17

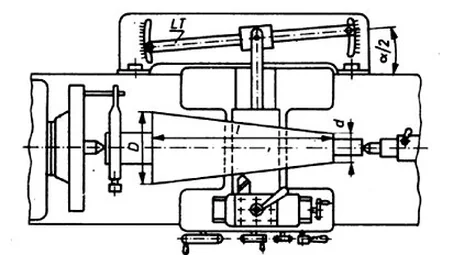

Na rysunku przedstawiono schemat

A. dłutowania rowków wielowypustu.

B. toczenia stożków za pomocą liniału.

C. szlifowania bezkłowego.

D. frezowania obwiedniowego.

Poprawna odpowiedź dotyczy toczenia stożków za pomocą liniału, co jest procesem obróbczo-mechanicznym wykorzystywanym w przemyśle do formowania elementów o kształcie stożkowym. Tokarka, na której wykonuje się toczenie, jest wyposażona w liniał, który umożliwia precyzyjne ustawienie narzędzia skrawającego pod odpowiednim kątem. Dzięki temu operator może uzyskać pożądany kąt i wymiar stożka, co jest niezwykle istotne w produkcji części maszyn czy elementów konstrukcyjnych. W praktyce, toczenie stożków jest szeroko stosowane w wytwarzaniu wałów, złączy lub elementów takich jak stożkowe tuleje, gdzie kluczowe jest zachowanie dokładności wymiarowej oraz jakości powierzchni obrobionej. Warto również zaznaczyć, że toczenie stożków jest zgodne z normami jakości ISO 9001, które wymagają precyzyjnego wykonania detali oraz udokumentowania procesów produkcyjnych, co zapewnia kontrolę jakości na każdym etapie produkcji.

Pytanie 18

Działka elementarna przedstawionego czujnika zegarowego wynosi

A. 0,1 mm

B. 0,01 mm

C. 10 mm

D. 1 mm

Poprawna odpowiedź to 0,01 mm, co wynika z oznaczenia na tarczy czujnika zegarowego, które wskazuje, że jeden pełny obrót wskazówki odpowiada zmianie pomiaru o 1 mm. Działka elementarna, czyli najmniejsza jednostka miary, wynosi 0,01 mm, co oznacza, że przy każdym przesunięciu wskazówki o jedną działkę, zmiana pomiaru wynosi 0,01 mm. Takie czujniki są powszechnie wykorzystywane w mechanice precyzyjnej, inżynierii oraz w pomiarach laboratoryjnych, gdzie konieczne jest uzyskanie dokładności w milimetrach lub nawet poniżej. Zrozumienie działania tego typu narzędzi jest kluczowe dla inżynierów, którzy muszą zapewnić, że ich pomiary są zgodne z określonymi standardami, takimi jak ISO lub DIN, które regulują przyjęte normy jakości i dokładności w produkcji i testowaniu. Dzięki zastosowaniu czujników zegarowych, inżynierowie mogą precyzyjnie monitorować małe zmiany w wymiarach obiektów, co jest szczególnie istotne w procesach kontrolnych.

Pytanie 19

Parametr R, w przedstawionym na rysunku cyklu G71 (toczenie równoległe do osi Z) oznacza wartość

A. grubości warstwy skrawanej.

B. posuwu narzędzia.

C. wycofania się narzędzia.

D. naddatku na obróbkę wykańczającą.

W cyklu G71 na tokarce CNC parametr R, czyli wartość wycofania narzędzia, to raczej istotna sprawa, jeśli zależy nam na bezpieczeństwie obróbki i jakości detali. Wycofując narzędzie po każdym przejściu skrawającym, chronimy obrabiany materiał przed ewentualnymi uszkodzeniami, które mogą się zdarzyć przy ruchu powrotnym. Kiedy narzędzie się cofa o wartość R, unikamy kontaktu z obrabianą powierzchnią, co naprawdę zmniejsza ryzyko zarysowań i różnych defektów. W ogóle, zgodnie z praktykami obróbczych, dobór odpowiedniego parametru R to jeden z wymogów, który pozwala na uzyskanie wysokiej jakości obróbki. Oczywiście, te wartości da się dostosować w zależności od materiału, geometrii detalu czy rodzaju narzędzia. Na przykład, przy obróbce stali nierdzewnej, warto wybrać większą wartość R, żeby zminimalizować ryzyko pęknięć i uszkodzeń, co jest zgodne z najlepszymi praktykami w branży.

Pytanie 20

W którym bloku zdefiniowane są parametry skrawania do wykonania nakiełka?

A. G96 S45 M03 F0.1 T1 D1

B. G96 S1500 M05 M8 F120 T1 D1

C. G95 S1200 M03 F0.1 M8 T1 D1

D. G94 S1000 M05 F230 T1 D1

Wybór kodów G w odpowiedziach niepoprawnych pokazuje kilka typowych błędów, które można spotkać w praktyce obróbczej. W pierwszym przypadku, zastosowanie G96, które oznacza stałą prędkość obrotową, jest nieodpowiednie dla operacji nakiełka, ponieważ nie zapewnia precyzyjnego posuwu na obrót, co może prowadzić do problemów z jakością powierzchni i wymiarów detalu. Prędkość obrotowa S1500 w tym kontekście może być zbyt wysoka dla wielu materiałów, co zwiększa ryzyko przegrzania narzędzia i jego szybkiego zużycia. Dodatkowo, polecenie M05, które zatrzymuje wrzeciono, nie jest zgodne z wymogami skrawania w trakcie obróbki, co może prowadzić do błędów w procesie wytwarzania. Kolejne odpowiedzi również zawierają niepełne lub błędne informacje, jak na przykład F230, co jest zbyt wysokim posuwem, a G94, które jest używane do posuwu w stałej prędkości, również nie odnosi się do operacji nakiełka. Używanie niewłaściwych parametrów może prowadzić do nadmiernego zużycia narzędzi, obniżenia efektywności produkcji oraz zwiększenia kosztów operacyjnych. Kluczowe jest zrozumienie, że odpowiednie dobranie parametrów skrawania, takich jak prędkość, posuw i rodzaj chłodzenia, jest kluczowe dla uzyskania jakości detali i efektywności procesu obróbczego.

Pytanie 21

Zapis PN-EN ISO 6411-B2,5/8, stosowany na rysunkach technicznych, oznacza

A. gwintowania

B. nakiełków

C. otworów nieprzelotowych

D. mocowań w kłach

Oznaczenie PN-EN ISO 6411-B2,5/8 odnosi się do nakiełków, które są elementami stosowanymi w połączeniach mechanicznych, szczególnie w kontekście precyzyjnych montażów. Nakiełki, w przeciwieństwie do innych typów mocowań, są stosunkowo małe, ale odgrywają kluczową rolę w stabilizacji i zabezpieczeniu elementów konstrukcji. W praktyce inżynierskiej, poprawne zastosowanie nakiełków zapewnia nie tylko wytrzymałość połączeń, ale również umożliwia ich łatwe demontaż i ponowny montaż, co jest istotne w procesach serwisowych. Standard PN-EN ISO 6411 definiuje szczegółowe wymagania dotyczące wymiarów i tolerancji nakiełków, co jest niezwykle ważne w kontekście zapewnienia kompatybilności i niezawodności w aplikacjach inżynieryjnych. Przykładami zastosowania nakiełków mogą być różnego rodzaju urządzenia mechaniczne, gdzie precyzyjne połączenia są kluczowe dla funkcjonowania całego systemu. Właściwe zrozumienie i stosowanie tego oznaczenia jest niezbędne dla inżynierów i techników zajmujących się projektowaniem oraz wytwarzaniem elementów maszyn i urządzeń.

Pytanie 22

Przesunięcie poprzeczne osi konika wykorzystuje się przy toczeniu

A. stożków krótkich o dużej zbieżności

B. gwintów walcowych zewnętrznych

C. stożków długich o małej zbieżności

D. gwintów walcowych wewnętrznych

Odpowiedź dotycząca przesunięcia poprzecznego osi konika przy toczeniu stożków długich o małej zbieżności jest jak najbardziej na miejscu. Ta technika naprawdę pomaga uzyskać lepsze wymiary i jakość obrabianej powierzchni. Kiedy toczenie stożków jest w grze, to przesunięcie poprzeczne daje możliwość precyzyjnego ustawienia kątów i średnic, co jest kluczowe, gdy produkujemy elementy, które muszą spełniać określone normy, jak chociażby złącza cylindryczne. Z moich doświadczeń wynika, że stosując to przesunięcie, operator może lepiej dostosować kąt toczenia do tego, czego wymaga projekt. Dzięki temu cała obróbka jest bardziej efektywna i ryzyko popełnienia jakichś błędów spada. To podejście jest zgodne z nowoczesnymi metodami obróbki skrawaniem, gdzie dopasowanie i jakość detali są mega ważne, szczególnie w takich branżach jak motoryzacja czy lotnictwo, gdzie tolerancje są naprawdę wąskie. Warto też zaznaczyć, że umiejętność odpowiedniego ustawienia osi konika to coś, co każdy operator tokarek powinien mieć w swoim toolboxie, żeby działać zgodnie z najlepszymi praktykami.

Pytanie 23

Zastosowanie cieczy smarująco-chłodzącej w procesie gwintowania ma na celu

A. ograniczenie oporów skrawania

B. podniesienie parametrów obróbczych w trakcie gwintowania

C. ochronę obrobionej powierzchni

D. usunięcie zanieczyszczeń z obszaru obróbki

Użycie cieczy smarująco-chłodzącej podczas gwintowania ma kluczowe znaczenie dla obniżenia oporów skrawania, co z kolei prowadzi do poprawy jakości obrobionej powierzchni oraz wydajności procesu. Ciecz smarująco-chłodząca działa jako mediatorsmarny, który zmniejsza tarcie między narzędziem skrawającym a obrabianym materiałem. To zredukowanie oporów skrawania pozwala na zastosowanie większych prędkości obróbczych, co jest szczególnie istotne w przypadku obróbki stali nierdzewnych czy innych trudnych materiałów. Dodatkowo, użycie cieczy chłodzącej wpływa na przewodzenie ciepła, co zapobiega przegrzewaniu narzędzi skrawających i wydłuża ich żywotność. W praktyce, w zastosowaniach przemysłowych często stosuje się emulsje wodne lub oleje mineralne jako cieczy smarująco-chłodzące, co jest zgodne z normami ISO 6743-99 dotyczącymi klasyfikacji cieczy smarowniczych. W efekcie, zastosowanie odpowiednich cieczy przyczynia się do efektywności procesów produkcyjnych oraz redukcji kosztów eksploatacyjnych.

Pytanie 24

Na podstawie rysunku określ sposób ustalenia i zamocowania wałka.

A. W uchwycie dwuszczękowym mechanicznym z zabierakiem.

B. W uchwycie czteroszczękowym hydraulicznym bez podparcia.

C. Na tarczy zabierakowej z zabierakiem i z podparciem kłem obrotowym.

D. W uchwycie trójszczękowym pneumatycznym z podparciem kłem stałym.

Poprawna odpowiedź to uchwyt czteroszczękowy hydrauliczny bez podparcia, co oznacza, że na rysunku zaprezentowano mechanizm mocowania, który jest szczególnie efektywny dla obróbki wałków o różnych średnicach. Uchwyt czteroszczękowy, charakteryzujący się równomiernym rozkładem sił, zapewnia stabilność i precyzję podczas obróbki. W kontekście produkcji przemysłowej, takie uchwyty są standardowym wyposażeniem obrabiarek CNC, co zwiększa ich uniwersalność i zastosowanie w seryjnej produkcji. Hydrauliczne mocowanie zapewnia łatwe dostosowanie siły chwytu, co jest kluczowe w przypadku materiałów wrażliwych na odkształcenia. W praktyce uchwyty czteroszczękowe bez podparcia są często stosowane w obróbce elementów o długiej geometrii, co pozwala na efektywną obróbkę bez ryzyka ich uszkodzenia. Zastosowanie takich rozwiązań jest zgodne z aktualnymi normami ISO dotyczącymi jakości i bezpieczeństwa w procesach obróbczych.

Pytanie 25

Sposób realizacji procesów obróbczych do wykonania gwintu wewnętrznego na tokarce uniwersalnej powinien obejmować następujące etapy:

A. wiercenie, gwintowanie, fazowanie krawędzi

B. nawiercanie, wiercenie, fazowanie krawędzi, gwintowanie

C. nawiercanie, wiercenie, gwintowanie, fazowanie krawędzi

D. wiercenie, nawiercanie, gwintowanie

Odpowiedź, którą wybrałeś, czyli nawiercanie, wiercenie, fazowanie krawędzi i gwintowanie, jest całkiem trafna. Dobrze oddaje to, jak powinny wyglądać etapy przy robieniu gwintu wewnętrznego na tokarce. Zaczynamy od nawiercania, co pomaga nam przygotować otwór o mniejszej średnicy – to w sumie ułatwia potem wiercenie. Potem wiercimy, żeby zrobić otwór o odpowiedniej wielkości, co jest bardzo ważne przed gwintowaniem. Fajnie, że pamiętasz o fazowaniu krawędzi, bo to usuwa ostre krawędzie i chroni narzędzie gwintujące, a także sprawia, że zaczynamy gwintowanie bez problemów. Na końcu mamy gwintowanie, które tak naprawdę polega na robieniu gwintu wewnętrznego, co pozwala nam połączyć elementy zewnętrzne. Cała ta sekwencja działa zgodnie z zasadami obróbczo-technologicznymi i dzięki temu nasze produkty mają lepszą jakość i precyzję, a to jest mega ważne w mechanice i inżynierii.

Pytanie 26

Która komenda odpowiada za przesunięcie punktu odniesienia przedmiotu obrabianego?

A. G17

B. G57

C. G95

D. G33

Odpowiedź G57 jest jak najbardziej trafna, bo ta funkcja w obrabiarkach CNC służy do przesunięcia punktu zerowego naszego przedmiotu. Używając G57, możemy dokładnie określić, gdzie jest ten punkt zerowy w danym układzie współrzędnych. To się mega przydaje, zwłaszcza gdy pracujemy z różnymi detalami, bo dzięki temu każdy z nich można ustawić w swoim miejscu. W branży obróbczej to kluczowe, żeby punkt zerowy był dobrze określony, bo jak go pomylimy, to możemy stracić materiał. Wprowadzając G57, operatorzy łatwiej zarządzają detalami na stole roboczym, co jest zgodne z tym, co robi się najlepiej w obróbce CNC. Dzięki temu możemy mieć większą dokładność i powtarzalność w produkcji.

Pytanie 27

Mechanizmem tokarki przedstawionym na rysunku jest

A. imak wielopozycyjny.

B. uchwyt tokarski czteroszczękowy.

C. tarcza tokarska modułowa.

D. imak jednopozycyjny wielonożowy.

Imak wielopozycyjny, przedstawiony na rysunku, jest kluczowym elementem w procesie obróbki skrawaniem na tokarkach. Jego główną funkcją jest umożliwienie zamocowania narzędzi skrawających w różnych pozycjach, co zwiększa efektywność oraz precyzję obróbki. W praktyce, imak wielopozycyjny pozwala na szybkie zmiany narzędzi, co jest niezwykle istotne w przypadku produkcji małoseryjnej, gdzie czas przestoju maszyny musi być minimalizowany. Zastosowanie imaków wielopozycyjnych wpisuje się w standardy i dobre praktyki branżowe, które kładą duży nacisk na optymalizację procesów technologicznych. W wielu zakładach przemysłowych korzysta się z imaków wielopozycyjnych, aby umożliwić obróbkę różnych kształtów i rozmiarów detali, co jest niezbędne w przemyśle motoryzacyjnym i lotniczym. Warto również zauważyć, że imaki te mogą być dostosowywane do specyficznych potrzeb produkcyjnych, co czyni je wszechstronnym narzędziem w warsztacie tokarskim. W związku z tym, odpowiedź wskazująca na imak wielopozycyjny jako poprawną jest zgodna z rzeczywistością techniczną i praktyką przemysłową.

Pytanie 28

Włączenie obrabiarki w trybie DRY RUN umożliwia przeprowadzanie

A. bez wykorzystywania cykli obróbczych

B. testów z przyspieszonym przesuwem

C. wyłącznie w trybach ręcznych

D. z opcją edytowania programu

Wielu operatorów maszyn w obróbce CNC może mylnie sądzić, że tryb DRY RUN umożliwia edycję programu podczas jego działania. Jednak w rzeczywistości, w trybie tym maszyna nie jest przeznaczona do wprowadzania zmian w kodzie programu; służy ona jedynie do symulacji, co pozwala na sprawdzenie poprawności ścieżek narzędzia bez wpływu na rzeczywisty proces obróbczy. Istnieje także przekonanie, że DRY RUN można wykorzystać do pracy bez cykli obróbczych, co nie jest do końca prawdą. Przyspieszony przesuw w tym trybie nie oznacza, że maszyna jest w stanie działać bez tych cykli; raczej przyspiesza wykonywanie ruchów, ale wciąż wykonuje je zgodnie z zaprogramowanymi sekwencjami. Nie można również myśleć, że tryb ten ma zastosowanie wyłącznie w trybach ręcznych, co byłoby niezgodne z duchem automatyzacji i optymalizacji procesów produkcyjnych. Właściwe zrozumienie i wykorzystanie trybu DRY RUN są kluczowe dla zachowania bezpieczeństwa i wydajności w obróbce CNC, a nieznajomość tego aspektu może prowadzić do poważnych błędów w pracy obrabiarki.

Pytanie 29

Pokazane narzędzie pomiarowe w postaci płytki stalowej z naniesionymi wartościami znajduje zastosowanie w

A. wyznaczaniu głębokości skrawania.

B. sprawdzaniu zarysu gwintów.

C. pomiarze szczelin.

D. oznaczaniu chropowatości.

Poprawna odpowiedź - oznaczaniu chropowatości - wynika z zastosowania płytki stalowej z naniesionymi wartościami Ra, która jest standardowym parametrem używanym do określania chropowatości powierzchni. W praktyce, chropowatość jest istotna w wielu procesach przemysłowych, gdzie precyzyjne dopasowanie elementów oraz minimalizacja tarcia są kluczowe. Na przykład, w przemyśle motoryzacyjnym, kontrola chropowatości powierzchni elementów silnikowych ma znaczenie dla ich wydajności i trwałości. Wartości Ra, które są pomiarami średniej arytmetycznej odchyleń od linii środkowej, ułatwiają inżynierom i technikom ocenę jakości powierzchni, co jest zgodne z normami ISO 4287 oraz ISO 1302. Dzięki stosowaniu takich narzędzi, jak płytki z oznaczeniami Ra, można zapewnić zgodność z wymaganiami technicznymi oraz poprawić efektywność produkcji. W efekcie, znajomość i umiejętność interpretacji tych wartości ma kluczowe znaczenie w zapewnieniu wysokiej jakości produktów.

Pytanie 30

Jakie urządzenie frezarki uniwersalnej powinno być użyte do zamocowania obrabianego elementu lub uchwytu do obróbki?

A. Stół roboczy

B. Trzpień frezarski

C. Suport krzyżowy

D. Podtrzymkę

Stół roboczy jest kluczowym elementem frezarki uniwersalnej, który służy do mocowania obrabianego przedmiotu lub uchwytu obróbkowego. Dzięki swojej konstrukcji, stół roboczy umożliwia precyzyjne ustawienie materiału w odpowiedniej pozycji oraz stabilne mocowanie, co jest niezbędne dla uzyskania wysokiej jakości obróbki. W praktyce, stół roboczy może być wyposażony w otwory montażowe, które pozwalają na zastosowanie różnych uchwytów i imadeł, co zwiększa wszechstronność urządzenia. Dobre praktyki obejmują regularne sprawdzanie poziomu stołu, aby zapewnić poprawność wymiarową i uniknąć błędów podczas obróbki. Wiele nowoczesnych frezarek ma również możliwość regulacji wysokości stołu, co pozwala na dostosowanie go do różnych rozmiarów obrabianych przedmiotów. Użycie stołu roboczego zgodnie z zaleceniami producenta oraz standardami bezpieczeństwa przyczynia się do efektywności i bezpieczeństwa pracy w warsztacie.

Pytanie 31

Suwmiarka uniwersalna z 50 kreskami na podziałce noniusza pozwala na dokonanie pomiaru z precyzją

A. 0,10 mm

B. 0,20 mm

C. 0,05 mm

D. 0,02 mm

Odpowiedź 0,02 mm jest prawidłowa, ponieważ suwmiarka uniwersalna z 50 kreskami na podziałce noniusza pozwala na pomiar z dokładnością do 0,02 mm. Zasada działania noniusza polega na tym, że poprzez odpowiednie zestawienie dwóch podziałek, głównej i dodatkowej (nonuszowej), można uzyskać precyzyjny odczyt wartości mierzonych. W przypadku suwmiarki z 50 kreskami, odstęp pomiędzy kreskami noniusza wynosi 0,02 mm, co umożliwia wyłapanie takiej precyzji pomiaru. Przykładowo, w inżynierii mechanicznej czy w obróbce metali, precyzyjny pomiar wymiarów jest kluczowy dla zapewnienia odpowiednich tolerancji w produkcji komponentów. Standardy, takie jak ISO 286, definiują klasy dokładności dla wymiarów, co czyni pomiary suwmiarką z dokładnością 0,02 mm istotnym narzędziem w procesach wytwórczych, gdzie minimalizacja błędów pomiarowych jest kluczowa.

Pytanie 32

Informację o wartości promienia narzędzia wieloostrzowego noża tokarskiego należy umieścić w

A. programie głównym.

B. cyklu stałym.

C. podprogramie.

D. korektorze narzędzia.

Odpowiedź "korektor narzędzia" jest prawidłowa, ponieważ w obróbce skrawaniem, szczególnie w kontekście tokarek, kluczowe jest precyzyjne ustawienie narzędzi skrawających. Korektor narzędzia to urządzenie, które umożliwia dokładne pomiary i kompensacje wartości promienia narzędzia, co jest niezbędne do zapewnienia wysokiej jakości obróbki oraz minimalizacji błędów. Przykładowo, gdy używamy noża tokarskiego z wieloma ostrzami, właściwe wprowadzenie wartości promienia w korektorze narzędzia pozwala na automatyczne dostosowanie parametrów skrawania w programie CNC, co znacząco wpływa na efektywność produkcji i dokładność wymiarową detali. Dobre praktyki w branży sugerują regularną kalibrację korektora narzędziowego, aby zapewnić zgodność z wymaganiami technologicznymi oraz standardami jakości. Użycie korektora narzędzia to nie tylko kwestia komfortu pracy, ale także istotny element wpływający na długotrwałość narzędzi skrawających oraz stabilność procesów produkcyjnych.

Pytanie 33

Przedstawiony na rysunku wymiar z podanymi odchyłkami można zmierzyć

A. głębokościomierzem suwmiarkowym.

B. głębokościomierzem mikrometrycznym.

C. taśmą mierniczą.

D. suwmiarką uniwersalną.

Głębokościomierz mikrometryczny jest narzędziem pomiarowym, które pozwala na bardzo precyzyjne mierzenie głębokości oraz wymiarów w trudnodostępnych miejscach. Dzięki zastosowaniu mikrometrycznej skali, umożliwia on pomiar z dokładnością do setnych milimetra, co jest kluczowe w sytuacjach, gdy wymagana jest wysoka precyzja, jak w przypadku wymiarów podawanych z odchyłkami. W praktyce, głębokościomierze mikrometryczne są często wykorzystywane w obróbce metali, produkcji precyzyjnych komponentów oraz w inżynierii mechanicznej. Standardy branżowe, takie jak ISO 2768, podkreślają znaczenie dokładności w pomiarach, co czyni głębokościomierz mikrometryczny preferowanym narzędziem w takich zastosowaniach. Użycie mniej precyzyjnych narzędzi, takich jak suwmiarka uniwersalna, może prowadzić do błędów w pomiarach, co w przypadku komponentów o krytycznych tolerancjach może być nieakceptowalne. Dlatego w środowisku przemysłowym kluczowe jest stosowanie odpowiednich narzędzi do pomiarów, aby zapewnić jakość i zgodność wyrobów z normami.

Pytanie 34

Który rodzaj zużycia płytki skrawającej przedstawiono na ilustracji?

A. Zużycie wrębowe.

B. Deformację plastyczną.

C. Wykruszenie.

D. Wyszczerbienie.

Deformacja plastyczna jest procesem, w którym materiał, w tym przypadku płytka skrawająca, ulega trwałej zmianie kształtu pod wpływem działających sił, bez występowania pęknięć. Na ilustracji widoczne są charakterystyczne zmiany, które są typowe dla tego rodzaju zużycia. Deformacja plastyczna najczęściej występuje w wyniku intensywnego skrawania, gdy temperatura narzędzia wzrasta, a materiał staje się bardziej podatny na zmiany kształtu. W praktyce, rozpoznanie deformacji plastycznej jest kluczowe, ponieważ może wpływać na jakość obrabianego materiału oraz na żywotność samego narzędzia. W branży produkcyjnej istotne jest ciągłe monitorowanie stanu narzędzi skrawających, aby uniknąć nieodwracalnych uszkodzeń. Zastosowanie odpowiednich standardów, takich jak ISO 13399, dotyczących narzędzi skrawających, pozwala na lepsze zrozumienie i przewidywanie zachowań narzędzi, co przyczynia się do optymalizacji procesów produkcyjnych oraz zwiększenia efektywności operacyjnej.

Pytanie 35

Do o zamocowania wałka Ø50, w którym wiercony będzie otwór poprzeczny 4>10, należy zastosować imadło przedstawione na rysunku oznaczonym literą

A. B.

B. D.

C. C.

D. A.

Imadło oznaczone literą A jest imadłem trójszczękowym, co czyni je idealnym rozwiązaniem do mocowania cylindrycznych elementów, takich jak wałki o średnicy 50 mm. Trójszczękowe imadła charakteryzują się tym, że równocześnie zaciskają materiał ze wszystkich trzech stron, co zapewnia stabilne i równomierne mocowanie. Taki sposób mocowania jest kluczowy podczas procesów obróbczych, takich jak wiercenie otworów poprzecznych, gdzie precyzja i unikanie przesunięć są niezbędne. Dobre praktyki branżowe sugerują, aby podczas obróbki wałków korzystać właśnie z trójszczękowych imadeł, gdyż zapewniają one nie tylko bezpieczeństwo, ale również efektywność pracy. W przypadku użycia innych typów imadeł, jak te z dwóch szczękami, mogłoby dojść do niekontrolowanych ruchów wałka, co prowadziłoby do uszkodzenia zarówno narzędzia, jak i obrabianego elementu. Warto również zwrócić uwagę na regularną kontrolę stanu technicznego imadła i smarowanie mechanizmów, co wpływa na jego długowieczność oraz dokładność mocowania.

Pytanie 36

Rysunek przedstawia rozwiertak zdzierak. Powierzchnia natarcia oznaczona jest numerem

A. 2

B. 3

C. 1

D. 4

Jakieś błędy są widoczne w tych odpowiedziach, co sugeruje, że nie do końca jest zrozumienie podstawowych zasad działania narzędzi skrawających i ich geometrii. Jeśli ktoś wybrał odpowiedzi 1, 3 albo 4, to nie wziął pod uwagę, że powierzchnia natarcia to ta część rozwiertaka, która kontaktuje się bezpośrednio z materiałem i odpowiada za skrawanie. Mogli pomylić oznaczenia i nie spojrzeli dokładnie na rysunek. Warto wiedzieć, że te powierzchnie mają różne kształty i kąty, co ma wpływ na to, jak efektywnie skrawa się materiał i jaka będzie jakość obrabianej powierzchni. Na przykład, jeśli ktoś źle zrozumie znaczenie i położenie powierzchni natarcia, to może wybrać narzędzia o złych parametrach, co skutek będzie miał w postaci szybszego zużycia narzędzi albo gorszej jakości finalnego produktu. Dodatkowo, jeżeli ktoś nie zna standardów branżowych, jak normy ISO, to mogą pójść w złym kierunku podczas podejmowania decyzji technologicznych. Wiedza o powierzchni natarcia oraz ich oznaczeniach jest kluczowa dla każdego, kto zajmuje się obróbką skrawaniem, żeby nie popełniać typowych błędów jako projektowych, tak i produkcyjnych.

Pytanie 37

Dla narzędzi skrawających używanych w obróbce na maszynach CNC należy określić

A. cztery wartości korekcji

B. trzy wartości korekcji

C. dwie wartości korekcji

D. jedną wartość korekcji

Dwie wartości korekcji dla frezów stosowanych na obrabiarkach CNC są kluczowe dla zapewnienia precyzji i efektywności obróbki. Pierwsza wartość korekcji odnosi się do diametru narzędzia, co pozwala na precyzyjne dopasowanie średnicy frezu w programie CNC. Druga wartość dotyczy pozycji narzędzia w odniesieniu do przedmiotu obrabianego, co umożliwia kompensację ewentualnych błędów w ustawieniach lub wymiarach narzędzia. Przykładowo, w przypadku skomplikowanych kształtów, jak elementy mechaniczne czy formy, precyzyjne ustawienie tych wartości jest kluczowe dla uniknięcia uszkodzeń materiału oraz uzyskania wymaganego wykończenia powierzchni. W praktyce, stosowanie dwóch wartości korekcji jest zgodne z normami ISO i EN, które zalecają systematyczne podejście do kompresji narzędzi w procesach obróbczych, co zwiększa niezawodność i jakość produkcji.

Pytanie 38

W którym bloku występują współrzędne określające położenie punktu zerowego wałka przedstawionego na rysunku?

A. N10 G54 X0 Z60

B. N10 G54 X0 Z80

C. N10 G54 X0 Z100

D. N10 G54 X0 Z160

Wybrana odpowiedź N10 G54 X0 Z160 jest prawidłowa, ponieważ wskazuje na odpowiednie położenie punktu zerowego wałka na rysunku. Współrzędna Z wynosząca 160 oznacza, że punkt zerowy znajduje się na końcu wałka w osi Z, co jest kluczowe w kontekście programowania maszyn CNC. Użycie współrzędnych G54 wskazuje na to, że zastosowano offset, co jest standardową praktyką w obróbce skrawaniem. Dzięki temu operatorzy mogą zdefiniować lokalizację narzędzia w odniesieniu do konkretnego miejsca na przedmiocie obrabianym, co znacząco zwiększa precyzję i efektywność pracy. Należy pamiętać, że dokładne określenie położenia punktu zerowego jest niezbędne do uzyskania optymalnych wyników obróbczych, a także do uniknięcia błędów, które mogą prowadzić do uszkodzenia narzędzi lub przedmiotów obrabianych. Ustalając punkt zerowy w odpowiedni sposób, możemy również zminimalizować czas przestoju maszyny oraz zwiększyć jej wydajność.

Pytanie 39

Rysunek przedstawia operację toczenia stożka

A. przy skręconym suporcie narzędziowym.

B. nożem kształtowym.

C. za pomocą liniału.

D. przy przesuniętym koniku.

Wybór odpowiedzi związanych z nożem kształtowym i różnymi ustawieniami maszyny może prowadzić do wielu nieporozumień. Noż kształtowy, chociaż jest narzędziem stosowanym w obróbce, nie jest odpowiedni do toczenia stożków. Narzędzie to jest bardziej skuteczne w przypadkach, gdy wymagana jest obróbka powierzchniowa lub skomplikowanych kształtów, ale nie w przypadku standardowego toczenia stożków, gdzie najważniejsze jest zachowanie specyficznych kątów i wymiarów. W kontekście toczenia, przy skręconym suporcie narzędziowym, operatorzy mogą sądzić, że zmiana kąta narzędzia skrawającego poprawi efektywność obróbki. Jednak to podejście może prowadzić do nieprawidłowego skrawania i deformacji materiału. Przesunięcie konika również nie jest praktyką rekomendowaną w toczeniu stożków, ponieważ może prowadzić do niestabilności procesu i zmniejszenia precyzji. Właściwe ustawienie konika jest kluczowe dla stabilności obrabianego elementu, a jego niewłaściwe umiejscowienie może wywołać wibracje, co negatywnie wpłynie na jakość wykończenia. Zrozumienie wartości precyzyjnych technik toczenia i ich zastosowań w praktyce jest niezbędne dla operatorów maszyn, aby uniknąć błędów, które mogą prowadzić do kosztownych strat materiałowych i czasu produkcji.

Pytanie 40

Przedstawiona na rysunku oprawka VDI służy do zamocowania

A. ściernicy trzpieniowej.

B. wiertła krętego.

C. noża wytaczaka.

D. freza palcowego.

Oprawka VDI, jak pokazano na zdjęciu, jest specjalnie zaprojektowana do mocowania narzędzi wytaczających, takich jak noże wytaczaka. Wytaczaki są narzędziami skrawającymi, które służą do obróbki otworów o dużych średnicach z wykorzystaniem metody wytaczania. W porównaniu do innych narzędzi skrawających, takich jak wiertła czy frezy, noże wytaczaka wymagają stabilnego i precyzyjnego mocowania, co umożliwia właśnie oprawka VDI. Główną zaletą tej oprawki jest jej uniwersalność, ponieważ może być stosowana w różnych obrabiarkach CNC, co pozwala na elastyczne dopasowanie do różnych procesów produkcyjnych. Dodatkowo, stosowanie oprawki zgodnej z normami VDI zapewnia zgodność z międzynarodowymi standardami jakości w obróbce skrawaniem, co przekłada się na większą efektywność i bezpieczeństwo pracy.
