Informacje o egzaminie:

Zawód: Technik elektryk
Kwalifikacja: ELE.02 - Montaż, uruchamianie i konserwacja instalacji, maszyn i urządzeń elektrycznych
Data rozpoczęcia: 17 grudnia 2025 06:32
Data zakończenia: 17 grudnia 2025 07:00

Egzamin zdany!

Wynik: 30/40 punktów (75,0%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Który aparat obwodu głównego będzie włączony zgodnie z przedstawionym schematem między wyłącznik różnicowoprądowy a stycznik?

A. Przekaźnik przeciążeniowy.

B. Ochronnik przeciwprzepięciowy.

C. Wyłącznik silnikowy.

D. Rozłącznik bezpiecznikowy.

Wyłącznik silnikowy to naprawdę ważne urządzenie, które chroni silniki elektryczne przed różnymi problemami, jak przeciążenie czy zwarcie. Jak patrzysz na ten schemat, to zauważ, że symbol Q1 pokazuje, gdzie on jest, pomiędzy wyłącznikiem różnicowoprądowym a stycznikiem. Ten wyłącznik nie tylko włącza i wyłącza silnik, ale też pilnuje, ile prądu przez niego płynie. Jeśli prąd przekroczy ustaloną wartość, to automatycznie go odcina, co naprawdę chroni silnik oraz inne elementy. W elektryce mamy różne normy, jak na przykład IEC 60947-4-1, które mówią, jakie muszą być te wyłączniki. Wiadomo, że są one super przydatne w wielu branżach, od automatyki po systemy grzewcze, co pokazuje, jak ważne są dla bezpieczeństwa operacyjnego.

Pytanie 2

Jakie elementy nie są kontrolowane podczas oględzin urządzeń napędowych w czasie ich postoju?

A. ustawienia zabezpieczeń i stanu osłon części wirujących

B. stanu przewodów ochronnych oraz ich połączeń

C. stanu pierścieni ślizgowych oraz komutatorów

D. poziomu drgań i skuteczności układu chłodzenia

W kontekście oględzin urządzeń napędowych w czasie postoju, istotne jest zrozumienie zakresu przeglądów i ich celów. Sprawdzanie stanu przewodów ochronnych i ich podłączenia to kluczowy aspekt zapewnienia bezpieczeństwa. Przewody te pełnią istotną rolę w ochronie operatorów przed porażeniem prądem elektrycznym oraz awariami urządzeń. Oprócz tego, poziom drgań jest ważnym wskaźnikiem stanu mechanicznego urządzeń; nadmierne drgania mogą wskazywać na niewłaściwe wyważenie, zużycie łożysk lub inne problemy, które mogą prowadzić do krytycznych awarii. Układ chłodzenia także zasługuje na szczególną uwagę, ponieważ jego nieprawidłowe działanie może prowadzić do przegrzewania się maszyn i ich uszkodzeń, co wymagałoby kosztownych napraw. Z kolei kontrola ustawienia zabezpieczeń oraz stanu osłon części wirujących jest kluczowa dla ochrony personelu i zapobiegania wypadkom. Często pomija się te aspekty, co prowadzi do niebezpiecznych sytuacji. Prawidłowe podejście do oględzin urządzeń napędowych wymaga zatem kompleksowej analizy wszystkich wymienionych elementów, aby zapewnić nieprzerwaną operacyjność i bezpieczeństwo. Zatem zrozumienie, które elementy wymagają regularnych kontroli, a które są mniej krytyczne, jest niezbędne dla efektywnego zarządzania bezpieczeństwem i wydajnością urządzeń.

Pytanie 3

Wyłącznik różnicowoprądowy o oznaczeniu P304 63-30-AC posiada znamionowy prąd różnicowy wynoszący

A. 0,03 mA oraz napięcie znamionowe 63 V

B. 0,03 mA oraz znamionowy prąd ciągły 63 mA

C. 0,03 A i znamionowy prąd ciągły 63 A

D. 0,03 A oraz napięcie znamionowe 63 V

Wyłącznik różnicowoprądowy o oznaczeniu P304 63-30-AC ma znamionowy prąd różnicowy wynoszący 0,03 A oraz znamionowy prąd ciągły 63 A. To oznaczenie wskazuje na zdolność urządzenia do wykrywania prądów różnicowych, co jest kluczowe w zapobieganiu porażeniom prądem oraz pożarom spowodowanym uszkodzeniami izolacji. W praktyce, taki wyłącznik znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagana jest wysoka ochrona przed prądami różnicowymi, na przykład w obiektach użyteczności publicznej, mieszkalnych czy przemysłowych. Zgodnie z normą IEC 61008, wyłączniki różnicowoprądowe są klasyfikowane według ich prądów różnicowych, a ich stosowanie jest zalecane w miejscach, gdzie istnieje ryzyko wystąpienia zwarcia lub uszkodzenia izolacji. Poprawne działanie tego typu urządzenia przyczynia się do zwiększenia bezpieczeństwa użytkowników oraz ochrony mienia, co czyni je nieodłącznym elementem nowoczesnych instalacji elektrycznych.

Pytanie 4

Na podstawie danych z tabliczki znamionowej wyłącznika różnicowoprądowego zebrano informacje: I_N25 A; I_ΔN0,030 A; 230 V~; I_m 1000 A. Jakie obciążenie prądowe może wytrzymać ten wyłącznik w trybie ciągłym?

A. 0,03 A

B. 25 A

C. 1000 A

D. 230 A

Wyłącznik różnicowoprądowy, na podstawie odczytanej tabliczki znamionowej, ma oznaczone wartości prądów znamionowych, które są kluczowe dla jego zastosowania. Wartość I<sub>N</sub> (25 A) oznacza maksymalne obciążenie prądowe, które wyłącznik może bezpiecznie obsługiwać w trybie ciągłym. Przyjmując tę wartość jako podstawę, możemy określić, że wyłącznik ten może być używany w instalacjach elektrycznych, gdzie wartość obciążenia nie przekracza 25 A. Przykładowo, w zastosowaniach domowych, takich jak zasilanie urządzeń o mniejszym poborze mocy, np. oświetlenia LED czy małych urządzeń AGD, wyłącznik różnicowoprądowy o takim nominale będzie odpowiedni. Ważne jest również, aby podczas projektowania instalacji elektrycznej uwzględnić przepisy normatywne, takie jak PN-IEC 61008-1, które określają wymagania dla tych urządzeń, co zapewnia wysoką jakość i bezpieczeństwo użytkowania.

Pytanie 5

Prędkość obrotowa silnika w układzie przedstawionym na schemacie regulowana jest przez zmianę wartości

A. napięcia twornika.

B. częstotliwości napięcia zasilania.

C. rezystancji obwodu twornika.

D. prądu wzbudzenia.

Odpowiedź 'napięcia twornika' jest poprawna, ponieważ regulacja prędkości obrotowej silnika elektrycznego w układzie z twornikiem opiera się na zmianach napięcia przyłożonego do twornika. W silnikach prądu stałego, na przykład w silnikach komutatorowych, zmiana napięcia na tworniku wpływa na moment obrotowy oraz prędkość obrotową. Wysokość napięcia kontroluje ilość energii dostarczanej do silnika, co bezpośrednio wpływa na jego wydajność oraz prędkość obrotową. W praktyce, regulacja napięcia twornika jest powszechnie stosowana w zastosowaniach przemysłowych, takich jak napędy elektryczne w maszynach i robotach, gdzie precyzyjna kontrola prędkości jest kluczowa. Dobrą praktyką jest stosowanie układów automatycznej regulacji napięcia, które zapewniają stabilność pracy silnika w różnych warunkach obciążenia, co jest zgodne z normami i standardami w dziedzinie automatyki i robotyki.

Pytanie 6

Jakie urządzenie powinno zastąpić bezpieczniki topikowe 25 A, które chronią obwody silnika trójfazowego?

A. S193C25

B. S191B25

C. S191C25

D. S193B25

Wybór wyłącznika S193C25 jako zamiennika dla bezpieczników topikowych 25 A, zabezpieczających obwody silnika trójfazowego, jest właściwy ze względu na jego parametry techniczne oraz zgodność z obowiązującymi normami. Wyłącznik S193C25 charakteryzuje się prądem nominalnym 25 A oraz odpowiednią charakterystyką zabezpieczającą, co sprawia, że jest idealnym rozwiązaniem dla obwodów silnikowych. Zastosowanie wyłączników instalacyjnych zamiast bezpieczników topikowych przyczynia się do większej wygody użytkowania, gdyż wyłączniki są wielokrotnego użytku, a ich resetowanie jest prostsze. Ponadto, wyłączniki te oferują lepszą ochronę przed przeciążeniem i zwarciem, co jest kluczowe dla bezpieczeństwa instalacji. Przykładem praktycznego zastosowania wyłącznika S193C25 jest jego montaż w systemach automatyki przemysłowej, gdzie ochrona silników przed różnymi rodzajami awarii ma kluczowe znaczenie dla ciągłości produkcji. Warto również zwrócić uwagę, że wyłącznik S193C25 spełnia normy IEC, co potwierdza jego wysoką jakość oraz bezpieczeństwo użytkowania.

Pytanie 7

W jakiej z podanych sytuacji poślizg silnika indukcyjnego przyjmie wartość ujemną?

A. Podczas dostarczania energii silnikowy wirnik pozostanie w bezruchu

B. Silnik będzie zasilany prądem przeciwnym

C. Silnik będzie pracował w stanie jałowym

D. Wirnik silnika osiągnie prędkość wyższą niż prędkość synchroniczna

Ujemny poślizg silnika indukcyjnego występuje, gdy wirnik jest dopędzany powyżej prędkości synchronicznej, co oznacza, że wirnik obraca się szybciej niż pole magnetyczne wytwarzane przez stojan. W takiej sytuacji silnik działa w trybie generacyjnym, co jest wykorzystywane w aplikacjach, gdzie odzyskuje się energię, na przykład w systemach hamowania regeneracyjnego w pojazdach elektrycznych. W praktyce, jeśli wirnik osiągnie prędkość większą niż wartość synchroniczna, to wytwarzane przez niego napięcie indukowane jest dodatnie w stosunku do napięcia zasilającego, co prowadzi do odwrotnego kierunku przepływu prądu. Ta zasada jest istotna w zastosowaniach takich jak elektrownie wiatrowe, gdzie turbiny mogą pracować zarówno jako silniki, jak i generatory. Zrozumienie zjawiska poślizgu jest kluczowe dla inżynierów projektujących systemy napędowe oraz dla operatorów utrzymujących ich działanie w optymalnych warunkach.

Pytanie 8

Przed zainstalowaniem uzwojenia wsypywanego stojana w silniku indukcyjnym, należy odpowiednio przygotować jego żłobki przez

A. nałożenie oleju elektroizolacyjnego

B. zabezpieczenie klinami ochronnymi

C. wyłożenie izolacją żłobkową

D. nałożenie lakieru elektroizolacyjnego

Właściwe wyłożenie żłobków izolacją żłobkową przed umieszczeniem uzwojenia w silniku indukcyjnym jest kluczowe dla zapewnienia efektywności i bezpieczeństwa pracy silnika. Izolacja żłobkowa stanowi barierę między uzwojeniem a żłobkiem, chroniąc przed zwarciami oraz poprawiając trwałość elementów. Dzięki zastosowaniu odpowiednich materiałów izolacyjnych, takich jak żywice epoksydowe lub poliuretanowe, uzyskujemy wysoką odporność na działanie wysokich temperatur i wilgoci. Przykładem zastosowania tych materiałów jest przemysł motoryzacyjny, gdzie silniki są narażone na ekstremalne warunki. Ponadto, zgodnie z normami IEC 60034 dotyczącymi silników elektrycznych, odpowiednia izolacja żłobków jest niezbędna do zachowania parametrów pracy silnika oraz spełnienia wymogów bezpieczeństwa. W praktyce, stosowanie wysokiej jakości izolacji przekłada się na mniejsze straty energii oraz wydłużenie żywotności silnika, co jest kluczowe z punktu widzenia efektywności kosztowej i ekologicznej.

Pytanie 9

Jaką wartość ma prąd obciążenia przewodów fazowych, które zasilają odbiornik trójfazowy, jeśli pobiera on moc 2,2 kW przy napięciu 400 V oraz współczynniku mocy równym 0,82?

A. 3,9 A

B. 3,2 A

C. 6,7 A

D. 2,2 A

Aby obliczyć prąd obciążenia przewodów fazowych zasilających odbiornik trójfazowy, możemy skorzystać z wzoru na moc czynna w układzie trójfazowym: P = √3 * U * I * cos(φ), gdzie P to moc w watach, U to napięcie międzyfazowe w woltach, I to prąd w amperach, a cos(φ) to współczynnik mocy. W naszym przypadku moc wynosi 2,2 kW (czyli 2200 W), napięcie to 400 V, a współczynnik mocy wynosi 0,82. Przekształcamy wzór: I = P / (√3 * U * cos(φ)). Podstawiając wartości, mamy: I = 2200 / (√3 * 400 * 0,82). Po obliczeniach otrzymujemy I ≈ 3,9 A. Wiedza o obliczaniu prądu w obwodach trójfazowych jest niezbędna w praktyce, szczególnie w kontekście projektowania instalacji elektrycznych oraz ich późniejszej eksploatacji. Zrozumienie, jak różne czynniki wpływają na prąd, jest kluczowe dla bezpieczeństwa i efektywności energetycznej. Przykładem praktycznego zastosowania tej wiedzy może być dobór odpowiednich przewodów oraz zabezpieczeń w instalacjach elektrycznych.

Pytanie 10

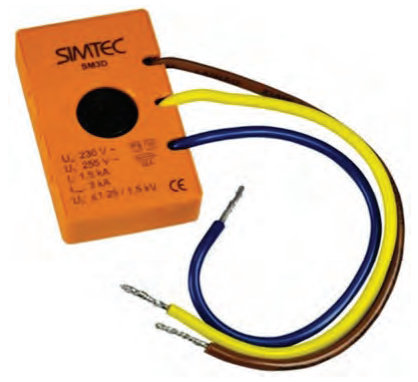

Które urządzenie przedstawiono na rysunku?

A. Prostownik dwupołówkowy.

B. Przekaźnik bistabilny.

C. Ogranicznik przepięć.

D. Wyłącznik zmierzchowy.

Ogranicznik przepięć to kluczowe urządzenie stosowane w systemach elektrycznych, mające na celu ochronę przed skutkami przepięć, które mogą być spowodowane na przykład wyładowaniami atmosferycznymi lub nagłymi zmianami w sieci energetycznej. Urządzenie to charakteryzuje się specyficzną obudową, często oznaczoną standardami ochrony, takimi jak IEC 61643-11, co pozwala na jego identyfikację. Przykładem zastosowania ograniczników przepięć jest instalacja w obiektach przemysłowych, gdzie występuje duża ilość wrażliwych urządzeń elektronicznych. Dzięki zastosowaniu ograniczników, możliwe jest zminimalizowanie ryzyka uszkodzeń sprzętu oraz zapewnienie ciągłości działania systemów. Doświadczenia wskazują, że odpowiednio dobrany i zainstalowany ogranicznik przepięć może znacząco wydłużyć żywotność urządzeń elektrycznych oraz zmniejszyć koszty napraw i konserwacji. W każdej instalacji elektrycznej istotne jest przestrzeganie zasad doboru i montażu, aby maksymalizować skuteczność działania tych urządzeń. Warto również pamiętać, że regularne przeglądy i testy ograniczników przepięć są niezbędne do utrzymania ich w dobrym stanie operacyjnym.

Pytanie 11

Wybierz z tabeli numer katalogowy wtyczki, która wraz przewodem wystarczy do zasilenia betoniarki z silnikiem trójfazowym pobierającym w warunkach pracy znamionowej moc 12 kVA. Maszyna sterowana jest stycznikiem z cewką na napięcie 230 V i zasilana z sieci TN-S o napięciu 230/400 V.

A. 024-6

B. 015-6

C. 025-6

D. 014-6

Wybór wtyczki 025-6 jest poprawny, ponieważ zapewnia ona odpowiednią wydajność prądową dla betoniarki o mocy 12 kVA przy zasilaniu 400V. Przy tej mocy, wartość prądu oblicza się ze wzoru: I = P / (√3 * U), co daje około 17,32 A. Wtyczka 025-6 jest przystosowana do obciążeń do 32 A, co oznacza, że bezproblemowo obsłuży podłączone urządzenie. Dodatkowo, istotne jest, aby wtyczki i gniazda były zgodne z obowiązującymi normami, takimi jak IEC 60309, które określają wymagania dla wtyczek do urządzeń o dużym poborze mocy. W praktyce, wybór odpowiedniej wtyczki ma kluczowe znaczenie dla bezpieczeństwa i efektywności zasilania sprzętu elektrycznego, zwłaszcza w warunkach budowlanych, gdzie obciążenia mogą się zmieniać. Użycie wtyczki o niewłaściwej wydajności prądowej może prowadzić do przegrzewania, uszkodzeń sprzętu, a w najgorszym przypadku do zagrożeń pożarowych.

Pytanie 12

Do pomiaru której wielkości jest przeznaczony miernik przedstawiony na ilustracji?

A. Spadku napięcia.

B. Współczynnika mocy.

C. Częstotliwości.

D. Odkształceń przebiegu napięcia.

Miernik przedstawiony na ilustracji jest przeznaczony do pomiaru współczynnika mocy, co jest kluczowe w analizie pracy układów elektrycznych. Współczynnik mocy, oznaczany jako cos φ, określa, jak efektywnie energia elektryczna jest przekształcana w pracę. W praktyce, wartości współczynnika mocy mogą sięgać od 0 do 1, gdzie 1 oznacza, że cała moc jest efektywnie wykorzystana. W przypadku obciążeń indukcyjnych, takich jak silniki, współczynnik mocy jest zazwyczaj mniejszy niż 1, co oznacza straty energii. Poprawne zarządzanie współczynnikiem mocy jest istotne w przemyśle, ponieważ niski współczynnik mocy może prowadzić do zwiększonych kosztów energii oraz kar nałożonych przez dostawców energii. Przykłady zastosowań obejmują monitorowanie i poprawę wydajności energetycznej w zakładach produkcyjnych, a także optymalizację systemów oświetleniowych i grzewczych. Zgodność z normami, takimi jak IEC 61000, jest również istotna w ocenie jakości energii elektrycznej i minimalizacji zakłóceń w systemach zasilania.

Pytanie 13

Które wyprowadzenia czujnika kontroli i zaniku faz należy włączyć szeregowo z cewką stycznika zgodnie z przedstawionymi schematami z jego instrukcji fabrycznej?

A. 1 i 7

B. 7 i 8

C. 1 i 4

D. 4 i 8

Odpowiedź 7 i 8 jest prawidłowa, ponieważ zgodnie z przedstawionymi schematami w instrukcji fabrycznej, te wyprowadzenia czujnika kontroli i zaniku faz są zaprojektowane do szeregowego połączenia z cewką stycznika. W praktyce oznacza to, że czujnik monitoruje obecność wszystkich faz w układzie. W przypadku zaniku jednej z faz, obwód jest otwierany, co skutkuje deaktywacją cewki stycznika i wyłączeniem silnika. Takie rozwiązanie jest zgodne z najlepszymi praktykami w zakresie automatyki przemysłowej, gdzie ochrona silników przed pracą w warunkach braku fazy jest kluczowa dla ich żywotności i bezpieczeństwa operacyjnego. Zastosowanie czujników zaniku faz w układach zasilania nie tylko zabezpiecza urządzenia przed uszkodzeniami, ale również zwiększa efektywność operacyjną całego systemu, zapewniając ciągłość pracy. Warto zaznaczyć, że zgodność z normami bezpieczeństwa, takimi jak IEC 60204-1, staje się niezbędna w projektowaniu takich układów, aby spełniały one wymogi dotyczące bezpieczeństwa i niezawodności.

Pytanie 14

Do realizacji układu przedstawionego na schemacie należy zastosować stycznik Q17 z następującą liczbą i rodzajem zestyków:

A. 3NO + 2NO + 1NC

B. 3NO + 1NO + 2NC

C. 3NC + 2NO + 1NC

D. 3NC + 1NO + 2NC

Odpowiedź 3NO + 2NO + 1NC jest poprawna, ponieważ na podstawie analizy schematu, stycznik Q17 rzeczywiście wymaga trzech zestyków normalnie otwartych (3NO), dwóch dodatkowych zestyków normalnie otwartych (2NO) oraz jednego zestyków normalnie zamkniętego (1NC). W praktycznych aplikacjach automatyki stosuje się styczniki do sterowania obwodami, gdzie zestyk NO (normalnie otwarty) umożliwia przepływ prądu po załączeniu stycznika, a zestyk NC (normalnie zamknięty) blokuje przepływ prądu. Taki dobór zestyków pozwala na realizację skomplikowanych układów automatyki, zapewniając równocześnie bezpieczeństwo i efektywność. Uwzględnienie odpowiedniej liczby zestyków jest zgodne z normami branżowymi, co jest kluczowe dla prawidłowego działania układów elektrycznych oraz spełnienia wymogów dotyczących zabezpieczeń. Wiedza o tym, jak dobierać elementy takie jak styczniki, jest niezbędna dla każdego inżyniera czy technika zajmującego się automatyką, co przekłada się na praktyczne zastosowanie w różnych aplikacjach przemysłowych.

Pytanie 15

Symbol graficzny urządzenia AGD - suszarki, przedstawiono na rysunku

A. B.

B. C.

C. A.

D. D.

Symbol graficzny D, przedstawiający suszarkę do ubrań, jest zgodny z ustalonymi standardami oznaczeń stosowanymi w branży AGD. Suszarka, jako urządzenie do obróbki tkanin, ma charakterystyczny symbol, który pozwala na jednoznaczne zidentyfikowanie jej funkcji. W kontekście praktycznym, znajomość takich oznaczeń jest kluczowa dla użytkowników, którzy chcą rozpoznać urządzenia w sklepie lub w instrukcji obsługi. Również, w sytuacjach awaryjnych, szybka identyfikacja urządzeń może przyczynić się do efektywnego działania. Warto również zaznaczyć, że zgodność z normami, takimi jak IEC 60417, pozwala na standaryzację i ułatwienie użytkownikom rozpoznawania różnych urządzeń, co jest szczególnie ważne w kontekście międzynarodowym, gdzie różne kraje mogą mieć swoje lokalne symbole. Wiedza o tym, jak wygląda symbol graficzny suszarki, jest niezbędna dla każdego, kto korzysta z urządzeń AGD, a znajomość klasyfikacji tych symboli zdecydowanie ułatwia ich używanie i zarządzanie domowymi obowiązkami.

Pytanie 16

Jaki jest najmniejszy błąd pomiaru natężenia prądu wynoszącego 30 mA, gdy używamy cyfrowego miliamperomierza z wyświetlaczem do 2 miejsc po przecinku oraz miernika o określonej dokładności?

A. ±2,5% + 1 cyfra

B. ±2,0% + 2 cyfry

C. ±1,5% + 3 cyfry

D. ±1,0% + 4 cyfry

Wybór błędnych opcji wynika często z niepełnego zrozumienia zasad działania mierników oraz błędnego interpretowania wartości procentowych i cyfr. Na przykład odpowiedzi z dokładnością ±2,0% + 2 cyfry czy ±1,5% + 3 cyfry oferują znacznie większy margines błędu, co sprawia, że są mniej odpowiednie do precyzyjnych pomiarów. Przy odpowiedzi ±2,0% + 2 cyfry, maksymalny błąd wyniósłby 30 mA × 2,0% + 2 cyfry, co daje 0,6 mA + 0,02 mA, czyli 0,62 mA, a to już znacznie przekracza akceptowalny poziom dokładności w wielu zastosowaniach. Podobnie, dla ±1,5% + 3 cyfry, obliczenia prowadzą do maksymalnego błędu 0,45 mA + 0,03 mA, czyli 0,48 mA. Te wartości są niewystarczające w kontekście aplikacji, które wymagają dużej precyzji. W praktyce, większa dokładność miernika pozwala na dokładniejsze przyrządzanie obwodów elektronicznych oraz zmniejsza ryzyko wystąpienia błędów w obliczeniach związanych z analizą danych. W branży inżynieryjnej, ważne jest, aby dobierać urządzenia zgodnie z wymaganiami pomiarowymi, co przekłada się na jakość i wiarygodność wyników.

Pytanie 17

Które urządzenie przedstawiono na ilustracji?

A. Przekaźnik czasowy.

B. Automat zmierzchowy.

C. Regulator temperatury.

D. Przekaźnik priorytetowy.

Urządzenie przedstawione na ilustracji to przekaźnik czasowy, co można stwierdzić na podstawie charakterystycznych oznaczeń obecnych na jego obudowie, w tym symboli związanych z czasem oraz pokręteł służących do ustawiania opóźnień. Przekaźniki czasowe są kluczowymi elementami w systemach automatyki, umożliwiającymi kontrolowanie działania urządzeń w określonych odstępach czasu. Na przykład, w instalacjach oświetleniowych, przekaźniki czasowe mogą być ustawiane tak, aby włączać światło o zmierzchu i wyłączać je o świcie, co jest zgodne z zasadami efektywnego zarządzania energią. Dodatkowo, oznaczenia takie jak 'T1' i 'T2' na urządzeniu wskazują na różne funkcje czasowe, co potwierdza jego przeznaczenie. Zastosowanie przekaźników czasowych jest powszechne w różnych sektorach, od budynków mieszkalnych, gdzie automatyzują oświetlenie, po przemysł, gdzie kontrolują maszyny w zależności od czasu pracy. Stosowanie przekaźników czasowych w zgodzie z normami branżowymi, takimi jak IEC 60947, zapewnia bezpieczeństwo oraz efektywność operacyjną systemów elektrycznych i elektronicznych.

Pytanie 18

Którym zestawem przyrządów pomiarowych można w przypadku braku watomierza wyznaczyć moc czynną pobieraną przez silnik elektryczny zasilany z instalacji jednofazowej?

Amperomierz Częstościomierz Waromierz	Amperomierz Częstościomierz Woltomierz	Omomierz Waromierz Woltomierz	Amperomierz Waromierz Woltomierz
A	B	C	D

A. B.

B. C.

C. D.

D. A.

Wybór innego zestawu przyrządów niż amperomierz i woltomierz prowadzi do niepoprawnych wniosków dotyczących pomiaru mocy czynnej silnika. Na przykład, zastosowanie jedynie amperomierza lub woltomierza jest niewystarczające, ponieważ nie dostarcza pełnych informacji niezbędnych do obliczenia mocy czynnej. Amperomierz samodzielnie mierzy tylko natężenie prądu, co nie pozwala na określenie wartości napięcia, a tym samym na obliczenie mocy. Z kolei woltomierz bez amperomierza dostarcza jedynie informacji o napięciu, co również uniemożliwia obliczenie mocy czynnej. Często popełnianym błędem jest ignorowanie współczynnika mocy, który ma kluczowe znaczenie dla obliczeń w obwodach prądu zmiennego. W przypadku zasilania jednofazowego, brak pomiarów obu parametrów oznacza, że nie mamy pełnego obrazu działania urządzenia. Również niektóre odpowiedzi mogą sugerować użycie przyrządów, które mierzą inne parametry, takie jak rezystancja lub pojemność, które nie mają zastosowania w obliczaniu mocy czynnej w kontekście silników elektrycznych. W praktyce, aby uzyskać dokładny pomiar mocy czynnej, konieczne jest stosowanie standardowych metod pomiarowych z użyciem odpowiednich przyrządów, co jest zgodne z normami branżowymi i zapewnia bezpieczeństwo oraz dokładność analiz.

Pytanie 19

Jaką rolę pełni uzwojenie pomocnicze w silniku prądu stałego?

A. Generuje napięcie remanentu

B. Wytwarza pole magnetyczne wzbudzenia

C. Obniża rezystancję obwodu twornika

D. Eliminuje niekorzystne zjawiska oddziaływania wirnika

Wybór tej odpowiedzi, która mówi, że uzwojenie pomocnicze wytwarza napięcie remanentu, jest błędny. Napięcie remanentu to coś, co zostaje w rdzeniu silnika po wyłączeniu zasilania, związane z pamięcią magnetyczną materiałów ferromagnetycznych. Uzwojenie pomocnicze nie ma z tym za wiele wspólnego. Kolejny błąd to stwierdzenie, że uzwojenie pomocnicze zmniejsza rezystancję obwodu twornika. To nie tak działa, bo rezystancja zależy od materiałów i ich kształtu, a uzwojenie pomocnicze bardziej wpływa na pole magnetyczne i stabilność działania. No i ostatni błąd – mówi się, że uzwojenie pomocnicze wytwarza pole magnetyczne wzbudzenia, co jest mylące. To pole jest generowane przez uzwojenie wzbudzenia, nie pomocnicze. Uzwojenie pomocnicze ma na celu poprawę stabilności i eliminację efektów ubocznych, a nie tworzenie podstawowego pola magnetycznego. Te nieporozumienia mogą wynikać z niewłaściwego zrozumienia funkcji różnych elementów silnika oraz ich interakcji, co jest kluczowe, żeby silniki działały tak, jak powinny.

Pytanie 20

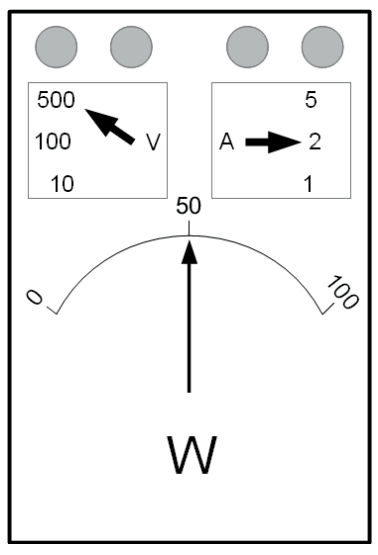

Jaką wartość mocy wskazuje watomierz pokazany na rysunku?

A. 1000 W

B. 100 W

C. 500 W

D. 50 W

Poprawna odpowiedź to 500 W. Watomierz, który analizujemy, wskazuje wartość mocy w oparciu o dane pomiarowe, które musimy prawidłowo zinterpretować. Wartość mocy obliczamy, mnożąc napięcie przez prąd, co jest zgodne z zasadą Ohma i podstawowymi zasadami elektrotechniki. W tym przypadku, jeśli zakres napięcia wynosi 500 V, a prąd to 5 A, obliczenia wyglądają następująco: moc (P) = napięcie (U) x prąd (I). Zatem P = 500 V x 5 A = 2500 W. Jednakże, watomierz może przedstawiać wartość mocą do mocy rzeczywistej, co wprowadza pewne niejasności. Ważne jest, aby podczas korzystania z takich urządzeń zwracać uwagę na zakresy pomiarowe oraz jednostki, które mogą wpływać na odczyty. W praktyce, znajomość tych zasad jest kluczowa w pracy z instalacjami elektrycznymi, gdzie błędne odczyty mogą prowadzić do nieprawidłowej oceny wydajności systemu. Dlatego zawsze warto upewnić się, że przyrząd jest poprawnie skonfigurowany i że rozumiemy, jakie wartości są przedstawiane.

Pytanie 21

Która z podanych czynności jest częścią inspekcji wirnika maszyny komutatorowej?

A. Weryfikacja stanu szczelin komutatora

B. Kontrola braku zwarć międzyzwojowych

C. Pomiar oporu izolacji

D. Wyważenie

Pomiar rezystancji izolacji jest niezbędnym działaniem w utrzymaniu maszyn elektrycznych, jednak nie należy do oględzin wirnika maszyny komutatorowej w ścisłym tego słowa znaczeniu. Izolacja wirników ma na celu zabezpieczenie przed przebiciem i zwarciami, ale nie odnosi się bezpośrednio do stanu mechanicznego wirnika. Również sprawdzenie braku zwarć międzyzwojowych jest istotne, lecz odnosi się do analizy stanu uzwojeń wirnika, a nie do oględzin wycinków komutatora. W przypadku wirników komutatorowych, zwarcia międzyzwojowe mogą przyczynić się do uszkodzeń, jednak podczas oględzin kluczowym jest skupienie się na samym komutatorze, a zwłaszcza na jego wycinkach. Wyważenie wirnika dotyczy jego dynamicznej równowagi podczas pracy, co również nie jest bezpośrednio związane z oględzinami stanu komutatora. W praktyce, nieprawidłowe podejście do oceny stanu wirnika może prowadzić do niewłaściwych wniosków i potencjalnych awarii. Właściwa interpretacja czynności związanych z konserwacją i oględzinami wirnika jest kluczowa dla jego efektywnej pracy oraz długowieczności systemu, a zaniedbania w tym zakresie mogą prowadzić do kosztownych awarii.

Pytanie 22

Który element oznacza się na schematach elektrycznych symbolem graficznym przedstawionym na rysunku?

A. Gniazdo z transformatorem separacyjnym.

B. Dławik.

C. Łącznik krańcowy.

D. Autotransformator.

Gniazdo z transformatorem separacyjnym, oznaczone na schematach elektrycznych odpowiednim symbolem graficznym, pełni kluczową rolę w instalacjach elektrycznych, szczególnie w kontekście zapewnienia bezpieczeństwa użytkowników. Transformator separacyjny oddziela obwody niskonapięciowe od wysokiego napięcia, co minimalizuje ryzyko porażenia prądem. Zgodnie z normą PN-EN 60617, symbol graficzny dla gniazda z transformatorem separacyjnym jest jasno określony, co pozwala na łatwe rozpoznanie tego elementu na schematach. Przykładowo, w zastosowaniach medycznych, takie gniazda są często używane w aparaturze, gdzie kluczowe jest oddzielenie obwodów dla bezpieczeństwa pacjentów. Dzięki zastosowaniu transformatora separacyjnego, użytkownicy mogą być pewni, że ich sprzęt działa w bezpieczny sposób, a także spełnia wymogi dotyczące ochrony przed porażeniem elektrycznym. W praktyce, instalacja gniazd z transformatorem separacyjnym jest istotnym elementem ochrony w wielu branżach, co podkreśla znaczenie poprawnego rozpoznawania symboli graficznych na schematach.

Pytanie 23

W jakiej kolejności nastąpi zadziałanie styczników i przekaźników podczas rozruchu silnika pierścieniowego w układzie, którego schemat połączeń przedstawiono na rysunkach, po załączeniu wyłączników Q i Q1 oraz przycisku sterującego S1?

A. K1, K2, K3, K4, K5, K6, K7

B. K1, K5, K4, K6, K3, K7, K2

C. K1, K5, K4, K6, K3, K2, K7

D. K7, K2, K3, K6, K4, K5, K1

Odpowiedź K1, K5, K4, K6, K3, K7, K2 jest poprawna, ponieważ kolejność załączania styczników odzwierciedla logiczny przepływ energii w układzie rozruchowym silnika pierścieniowego. Po załączeniu wyłączników Q i Q1 oraz przycisku S1, stycznik K1, jako pierwszy w obwodzie, zostaje aktywowany, co jest zgodne z zasadami działania obwodów elektrycznych. Zamykanie styków K1 (13-14) uruchamia stycznik K5, który jest kluczowy w kolejnych etapach rozruchu. Następnie, przez zamknięcie styków K5, do akcji wchodzi K4, a następnie K6, które są połączone szeregowo, co jest typowe dla układów rozruchowych silników. Ważne jest, aby zrozumieć znaczenie takiej kolejności: każdy stycznik aktywuje kolejne elementy układu, co pozwala na kontrolowany i bezpieczny rozruch silnika. Zasady te są zgodne z normami IEC 60947 dotyczącymi aparatury łączycej. W praktyce, taka sekwencja działania jest nie tylko efektywna, ale także minimalizuje ryzyko przeciążenia, co jest kluczowe w projektowaniu systemów automatyki przemysłowej.

Pytanie 24

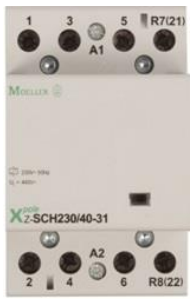

Parametry techniczne którego stycznika z tabeli odpowiadają stycznikowi przedstawionemu na ilustracji?

Stycznik	Znamionowy prąd pracy	Liczba styków NO	Liczba styków NC
1.	31 A	4	0
2.	31 A	3	1
3.	40 A	3	1
4.	40 A	4	0

A. Stycznika 3.

B. Stycznika 4.

C. Stycznika 2.

D. Stycznika 1.

Odpowiedzi niepoprawne wynikają z kilku powszechnych błędów myślowych, które mogą prowadzić do mylnych wniosków. Wiele osób może sugerować, że inne styczniki z tabeli mają podobne parametry, jednak kluczowe jest dokładne zwrócenie uwagi na oznaczenia i specyfikacje techniczne. Przykładowo, stycznik 2 ma inny prąd nominalny, co czyni go niewłaściwym wyborem. Jest to częsty błąd w ocenie, gdzie koncentruje się wyłącznie na liczbie styków, a nie na ich charakterystyce oraz innych istotnych parametrach, takich jak prąd roboczy czy napięcie. Podobne pomyłki można zauważyć przy ocenie stycznika 1 i 4, które również różnią się specyfikacjami od stycznika przedstawionego na ilustracji. W takich przypadkach warto zwrócić uwagę na szczegóły, które odgrywają kluczową rolę w zapewnieniu optymalnego działania urządzeń. W kontekście projektowania instalacji elektrycznych, znajomość dokładnych parametrów styczników oraz ich zgodności z normami, takimi jak IEC 60947, jest niezbędna do osiągnięcia bezpiecznych i efektywnych rozwiązań. Pominięcie tych kryteriów może prowadzić do awarii systemu oraz zwiększenia ryzyka uszkodzeń sprzętu.

Pytanie 25

Która z poniższych czynności jest częścią oględzin przy konserwacji wirnika silnika komutatorowego?

A. Wyważanie

B. Sprawdzenie kondycji wycinków komutatora

C. Pomiar rezystancji izolacji

D. Weryfikacja braku zwarć międzyzwojowych

Odpowiedzi, które nie dotyczą sprawdzenia stanu wycinków komutatora, choć mogą wydawać się związane z konserwacją silników komutatorowych, nie odpowiadają na kluczową kwestię oględzin wirnika. Wyważenie wirnika jest istotne dla eliminacji drgań, które mogą prowadzić do uszkodzeń łożysk i innych komponentów, jednak nie jest to bezpośrednia czynność związana z ocena stanu komutatora. Pomiar rezystancji izolacji to ważny krok w ocenie stanu izolacji uzwojeń silnika, ale również nie dotyczy bezpośrednio stanu wycinków komutatora. Z kolei sprawdzenie braku zwarć międzyzwojowych jest kluczowe dla bezpieczeństwa i niezawodności silnika, jednak nie dotyczy to bezpośrednio stanu komutatora, który jest kluczowym elementem zapewniającym poprawną pracę silnika. Zrozumienie, że każda z tych czynności odgrywa swoją rolę w konserwacji silnika, jest ważne, ale nie wszystkie są równorzędne w kontekście oględzin wirnika. Często można spotkać się z mylnym przekonaniem, że te wszystkie czynności służą temu samemu celowi, podczas gdy każda z nich ma swoją specyfikę oraz odmienny wpływ na działanie silnika. Dlatego kluczowe jest skupienie się na właściwych czynnościach konserwacyjnych, które odpowiadają na konkretne potrzeby diagnostyczne silnika, a nie tylko na ogólnych działaniach związanych z jego konserwacją.

Pytanie 26

Który z przedstawionych przyrządów jest przeznaczony do wykrywania pod obciążeniem wadliwych połączeń elektrycznych w torach wielkoprądowych?

A. Przyrząd 1.

B. Przyrząd 2.

C. Przyrząd 4.

D. Przyrząd 3.

Wybór przyrządu niezgodnego z funkcją wykrywania wadliwych połączeń elektrycznych pod obciążeniem może prowadzić do poważnych konsekwencji operacyjnych. Przyrządy, które nie są zaprojektowane do pomiaru temperatury, takie jak multimetry czy oscyloskopy, nie są w stanie wykryć problemów związanych z nadmiernym nagrzewaniem, które często występują w przypadku wadliwych połączeń. Wiele osób może błędnie zakładać, że tradycyjne metody pomiarowe są wystarczające do diagnozowania problemów w torach elektrycznych. Niemniej jednak, nie uwzględniają one krytycznego aspektu, jakim jest temperatura operacyjna, która może z łatwością umknąć w standardowych pomiarach elektrycznych. Dodatkowo, niezrozumienie zasad termowizji prowadzi do zaniedbań w utrzymaniu infrastruktury, co może skutkować poważnymi awariami i dużymi kosztami napraw. Dlatego coraz ważniejsze staje się stosowanie nowoczesnych technologii, takich jak termowizja, które dostarczają nie tylko precyzyjnych danych, ale również umożliwiają przewidywanie i zapobieganie awariom jeszcze przed ich wystąpieniem.

Pytanie 27

Na rysunku przedstawiono schemat

A. przekaźnika.

B. wyłącznika różnicowoprądowego.

C. stycznika.

D. łącznika wielofunkcyjnego.

Stycznik to taka część elektryczna, która jest mega ważna w automatyzacji obwodów. Dzięki niemu można zdalnie uruchamiać duże urządzenia, co jest przydatne w różnych sytuacjach, jak na przykład oświetlenie, silniki elektryczne czy inne maszyny w fabrykach. Działa to na zasadzie elektromagnetyzmu, a cewka (A1, A2) uruchamia mechanizm, który zamyka lub otwiera obwód. Przykładowo, można go używać do automatycznego włączania silników w napędach. To wszystko jest zgodne z normami IEC 60947-4-1, które dotyczą rozdziału energii. Fajnie jest też korzystać ze styczników z dodatkowymi zabezpieczeniami, jak wyłączniki termiczne, żeby uniknąć przeciążeń i uszkodzeń. Wiedza o tym, jak działają styczniki, jest naprawdę kluczowa dla ludzi, którzy projektują i naprawiają instalacje elektryczne.

Pytanie 28

Którą wstawkę kalibrową należy zastosować do podstawy bezpiecznikowej przeznaczonej dla wkładki topikowej typu D, o oznaczeniu literowym gL i parametrach katalogowych U = 500 V, I = 25 A?

A. Wstawkę 4.

B. Wstawkę 2.

C. Wstawkę 3.

D. Wstawkę 1.

Wstawkę kalibrową należy dobierać z uwzględnieniem specyfikacji technicznych wkładki topikowej. W przypadku wkładki typu D, oznaczonej jako gL, kluczowe znaczenie ma dopasowanie takich parametrów jak napięcie znamionowe i prąd znamionowy. Odpowiednia wstawką kalibrową jest wstawką 3, która posiada oznaczenie 'DII 63A 500V', co wskazuje, że jej maksymalne napięcie wynosi 500 V, a prąd do 63 A, co przekracza wymagane 25 A. Taki wybór zapewnia nie tylko poprawne działanie w systemie, ale również bezpieczeństwo użytkowania. Zastosowanie wstawki, która nie spełnia wymagań, mogłoby prowadzić do nieprawidłowej pracy zabezpieczeń i w konsekwencji do uszkodzenia urządzeń. Standardy ochrony obwodów elektrycznych, takie jak IEC 60269, zalecają dobranie wkładek topikowych i wstawek kalibracyjnych zgodnie z parametrami układu oraz wymaganiami systemu. Prawidłowy wybór umożliwia także lepsze monitorowanie i zarządzanie przepływem prądu, co jest szczególnie istotne w instalacjach przemysłowych.

Pytanie 29

Który przekaźnik oznacza się przedstawionym symbolem graficznym?

A. Impulsowy.

B. Czasowy.

C. Priorytetowy.

D. Wielofunkcyjny.

Przekaźnik impulsowy, który widzisz na rysunku w pytaniu, to fajne urządzenie, które jest często używane w automatyce. Działa tak, że przy każdym kolejnym impulsie prądu zmienia stan obwodu. To pozwala na lepsze zarządzanie sygnałami i sterowanie różnymi procesami. W praktyce można go spotkać w systemach zabezpieczeń, automatycznych włącznikach światła czy w urządzeniach do zdalnego sterowania. Jak to działa? Pierwszy impuls zamyka obwód, a następny go otwiera. Dzięki temu można robić różne rzeczy, takie jak liczenie impulsów czy przełączanie. Fajnie, że są normy IEC 60947, które mówią o bezpieczeństwie i niezawodności tych przekaźników, bo to sprawia, że są naprawdę ważnym elementem w nowoczesnych systemach sterowania.

Pytanie 30

Jaką z wymienionych czynności kontrolnych należy przeprowadzić po zainstalowaniu trójfazowego silnika elektrycznego?

A. Sprawdzenie kierunku obrotów wału silnika

B. Mierzenie prędkości obrotowej

C. Mierzenie temperatury stojana

D. Weryfikacja symetrii napięcia zasilającego

Pomiar temperatury stojana, pomiar prędkości obrotowej oraz sprawdzenie symetrii napięcia zasilającego to ważne czynności, jednakże nie są one krytycznymi krokami po montażu silnika elektrycznego. Pomiar temperatury stojana może być istotny w kontekście monitorowania stanu silnika w trakcie jego pracy, ale nie ma bezpośredniego związku z poprawnym montażem i pierwszym uruchomieniem silnika. W przypadku nowo zamontowanego silnika, kluczową kwestie stanowi kierunek obrotów, który powinien być zweryfikowany przed przejściem do dalszych testów eksploatacyjnych. Niezrozumienie tej hierarchii czynności może prowadzić do błędnych działań, takich jak uruchomienie silnika w niewłaściwym kierunku. Z kolei pomiar prędkości obrotowej, choć również istotny, jest bardziej związany z wydajnością silnika w kontekście jego pracy, a nie z weryfikacją samego montażu. Sprawdzenie symetrii napięcia zasilającego, choć może być ważne w kontekście zapewnienia równomiernej pracy silnika, również nie powinno być priorytetem w pierwszej kolejności po montażu. Zrozumienie, które czynności są kluczowe w danych etapach instalacji i uruchamiania silnika, jest niezbędne dla uniknięcia późniejszych problemów oraz zapewnienia bezpieczeństwa w procesie eksploatacji.

Pytanie 31

Oblicz znamionowy współczynnik mocy silnika trójfazowego przy danych: P_n = 2,2 kW (moc mechaniczna), U_N = 400 V, I_N = 4,6 A, η_N = 0,84?

A. 0,82

B. 0,57

C. 0,69

D. 0,99

Aby zrozumieć, dlaczego pozostałe odpowiedzi są niewłaściwe, ważne jest, aby przeanalizować proces obliczania współczynnika mocy. Wiele osób myli pojęcia związane z mocą czynną, mocą bierną i mocą pozorną. Odpowiedzi takie jak 0,69, 0,99 czy 0,57 mogą wynikać z błędnych założeń dotyczących tego, co oznacza współczynnik mocy. Na przykład, wartość 0,99 sugeruje praktycznie idealny współczynnik mocy, co rzadko zdarza się w rzeczywistych aplikacjach przemysłowych, szczególnie w przypadku silników indukcyjnych, które nie osiągają tak wysokiej efektywności. Z kolei współczynnik mocy 0,57 wskazuje na słabe wykorzystanie energii, co prowadzi do wysokich strat w systemie. W praktyce, niskie wartości współczynnika mocy mogą skutkować koniecznością stosowania dodatkowych kondensatorów w celu poprawy jakości energii elektrycznej, co wiąże się z dodatkowymi kosztami. Typowym błędem myślowym w ocenie współczynnika mocy jest pomijanie wpływu obciążeń indukcyjnych oraz ich charakterystyki na całkowite zużycie energii. Ważnym aspektem jest także to, że obliczając współczynnik mocy, należy uwzględnić zarówno moc czynną, jak i moc bierną, co pozwala na bardziej precyzyjne zaplanowanie wymagań energetycznych dla danej instalacji. Dlatego też, zrozumienie i poprawne obliczenie współczynnika mocy jest kluczowe dla efektywności energetycznej i optymalizacji kosztów związanych z eksploatacją silników elektrycznych.

Pytanie 32

Który z urządzeń elektrycznych, zainstalowany w obwodzie systemu zasilania elektrycznego kuchenki trójfazowej, jest w stanie zidentyfikować przerwę w ciągłości przewodów jednej z faz?

A. Stycznik elektromagnetyczny

B. Przekaźnik priorytetowy

C. Odgromnik

D. Czujnik zaniku fazy

Czujnik zaniku fazy to urządzenie, którego głównym zadaniem jest monitorowanie i wykrywanie ewentualnych przerw w zasilaniu w poszczególnych fazach obwodu elektrycznego. W kontekście kuchenek trójfazowych, które wymagają stabilnego zasilania z trzech faz, czujnik ten odgrywa kluczową rolę w zapewnieniu bezpieczeństwa oraz sprawnego funkcjonowania urządzenia. Gdy zachodzi przerwa w jednej z faz, czujnik natychmiast wykrywa ten stan i może zainicjować odpowiednie działania, takie jak odłączenie urządzenia od zasilania, co zapobiega jego uszkodzeniu. Przykładowo, w kuchniach przemysłowych, gdzie kuchenki trójfazowe są wykorzystywane na dużą skalę, zastosowanie czujników zaniku fazy jest standardem, co wpływa na zwiększenie niezawodności i bezpieczeństwa operacji. Zgodnie z normami branżowymi, takie jak PN-EN 61439, zaleca się stosowanie czujników do monitorowania ciągłości zasilania w instalacjach elektrycznych, co w praktyce przekłada się na wyższą efektywność i minimalizację ryzyka awarii.

Pytanie 33

Który z przyrządów służy do bezpośredniego pomiaru współczynnika mocy?

A. C.

B. B.

C. A.

D. D.

Odpowiedź C jest prawidłowa, ponieważ watomierz jest specjalistycznym przyrządem pomiarowym, który umożliwia bezpośredni pomiar mocy czynnej w obwodach elektrycznych. W kontekście współczynnika mocy, który jest kluczowym parametrem w systemach prądu przemiennego, watomierz pozwala na precyzyjne określenie wartości mocy czynnej, co jest niezbędne do obliczenia współczynnika mocy (cosφ). W praktyce, stosując wzór: cosφ = P/S, gdzie P to moc czynna, a S to moc pozorna, można z łatwością ustalić współczynnik mocy. Użycie watomierza jest nieocenione w zastosowaniach takich jak optymalizacja zużycia energii w instalacjach elektrycznych, co pozwala na identyfikację strat energii i poprawę efektywności energetycznej. Współczesne standardy, takie jak IEC 61557, podkreślają znaczenie pomiarów współczynnika mocy dla zapewnienia efektywności systemów zasilania oraz jakości energii elektrycznej.

Pytanie 34

Jaką najwyższą wartość powinien mieć wyłącznik silnikowy, chroniący trójfazowy silnik indukcyjny klatkowy o prądzie znamionowym równym 11,1 A, aby zabezpieczyć go przed przeciążeniem przy jednoczesnym zachowaniu możliwości znamionowego obciążenia momentem hamującym?

A. 12,2 A

B. 11,1 A

C. 10,5 A

D. 11,7 A

Wyłącznik silnikowy powinien być ustawiony na wartość, która umożliwi ochronę silnika przed przeciążeniem, ale równocześnie pozwoli na jego pełne wykorzystanie w warunkach znamionowych. Dla silnika indukcyjnego klatkowego o prądzie znamionowym 11,1 A, maksymalna wartość, na którą należy nastawić wyłącznik, wynosi 12,2 A. To podejście jest zgodne z dobrą praktyką stosowania wyłączników silnikowych, gdzie zaleca się ustawienie ich na wartości o 10% wyższej od prądu znamionowego. Taka regulacja zapewnia, że w normalnych warunkach pracy silnik nie będzie się wyłączał, a jednocześnie w sytuacjach przeciążeniowych zostanie skutecznie zabezpieczony. W praktyce oznacza to, że przy pełnym obciążeniu, które może wystąpić w momencie rozruchu lub przy chwilowych wzrostach obciążenia, wyłącznik nie zareaguje, a silnik będzie mógł pracować bez zakłóceń. Ustawienie wyłącznika na 12,2 A jest również zgodne z normami IEC oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych, które podkreślają znaczenie zabezpieczeń przed przeciążeniem.

Pytanie 35

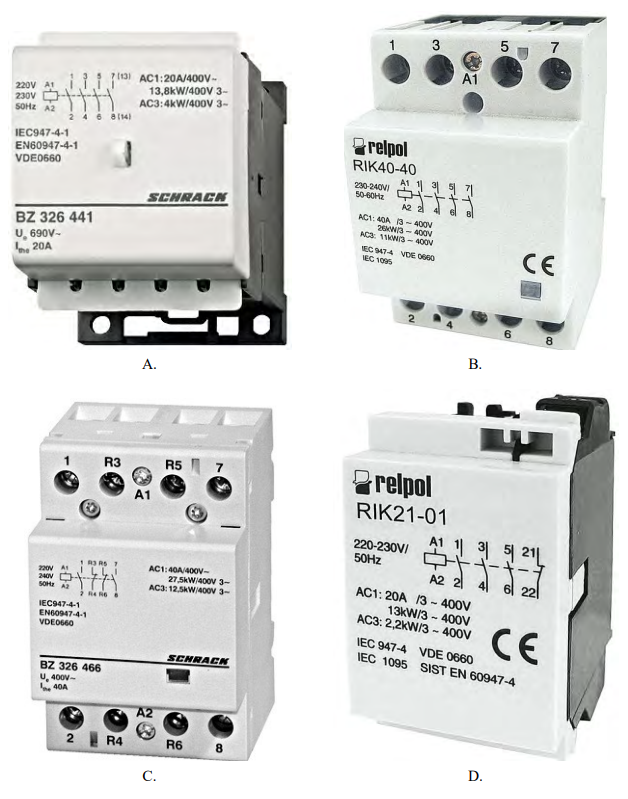

Którym z urządzeń przedstawionych na rysunkach należy zastąpić uszkodzony w instalacji elektrycznej stycznik o oznaczeniu SM 425 230 4Z?

A. D.

B. B.

C. C.

D. A.

Odpowiedź B jest prawidłowa, ponieważ stycznik Relpol RIK40-40, który ma być użyty jako zamiennik, ma napięcie cewki w zakresie 230-240V, co jest zgodne z wymaganiami technicznymi dla uszkodzonego stycznika SM 425 230 4Z. Dodatkowo, RIK40-40 dysponuje czterema stykami pomocniczymi, co sprawia, że jego parametry są zgodne z wymaganiami systemu. Użycie właściwego stycznika jest kluczowe w instalacjach elektrycznych, aby zapewnić ich niezawodność i bezpieczeństwo. Styczniki są szeroko stosowane w automatyce przemysłowej oraz w systemach sterowania, gdzie precyzyjne dopasowanie parametrów styków i napięcia cewki jest niezbędne dla prawidłowego działania. W przypadku stosowania niewłaściwego stycznika, może dojść do uszkodzenia urządzenia, co prowadzi do przestojów produkcyjnych czy zagrożeń bezpieczeństwa. Dlatego ważne jest, aby przy wymianie styczników zawsze kierować się ich specyfikacjami technicznymi, które powinny być zgodne z wymaganiami dokumentacji projektowej oraz normami branżowymi, takimi jak IEC 60947.

Pytanie 36

Z którym zaciskiem będzie połączony zacisk 41 stycznika K2 według przedstawionego schematu montażowego?

A. Z zaciskiem 4 listwy zaciskowej X1

B. Z zaciskiem A2 stycznika K1

C. Z zaciskiem 22 stycznika K1

D. Z zaciskiem 3 listwy zaciskowej X1

Wybór zacisku 3 listwy zaciskowej X1 jako poprawnej odpowiedzi jest uzasadniony analizą schematu montażowego, który jasno pokazuje połączenie pomiędzy tym zaciskiem a zaciskiem 41 stycznika K2. W praktyce, prawidłowe połączenie zacisków jest kluczowe dla zapewnienia właściwego działania systemów elektrycznych. W przypadku styczników, ich poprawne podłączenie wpływa na stabilność i bezpieczeństwo całego obwodu. W standardach branżowych, takich jak normy IEC 60947, zwraca się uwagę na znaczenie właściwego oznaczenia i połączeń w systemach automatyki, co pozwala na uniknięcie błędów w instalacji oraz ułatwia diagnostykę i konserwację. Zastosowanie logicznego podejścia do analizy schematu oraz znajomość standardów elektrycznych pomagają w skutecznym projektowaniu i wdrażaniu systemów, co jest niezbędne w każdej pracy zawodowej związanej z elektryką.

Pytanie 37

W którym z punktów spośród wskazanych strzałkami na charakterystyce diody prostowniczej przedstawionej na rysunku odczytywane jest napięcie przebicia?

A. C.

B. A.

C. B.

D. D.

Napięcie przebicia diody prostowniczej to kluczowy parametr, który odgrywa istotną rolę w projektowaniu układów elektronicznych. Odczytywane w punkcie A, napięcie przebicia wskazuje na moment, w którym dioda zaczyna przewodzić prąd w kierunku wstecznym, co może prowadzić do jej uszkodzenia, jeśli nie jest odpowiednio zabezpieczona. W praktyce, zrozumienie tego zjawiska jest niezbędne podczas projektowania układów z diodami prostowniczymi, takich jak zasilacze impulsowe czy układy zabezpieczeń. Warto pamiętać o standardach, takich jak IEC 60747, które definiują charakterystyki diod, w tym ich napięcie przebicia. Właściwe zastosowanie wartości napięcia przebicia w projektach pozwala na uniknięcie awarii i zwiększa niezawodność urządzeń. Zastosowanie tego w praktyce, na przykład w zasilaczach, pozwala na dobór odpowiednich komponentów, co jest kluczowe dla długoterminowej stabilności systemów elektronicznych.

Pytanie 38

Którą rolę pełni w styczniku element wskazany na ilustracji czarną strzałką?

A. Zmniejsza napięcie podtrzymania cewki.

B. Zmniejsza siłę docisku zwory.

C. Likwiduje drgania zwory.

D. Likwiduje magnetyzm szczątkowy.

Element wskazany na ilustracji czarną strzałką w styczniku rzeczywiście pełni rolę tłumika drgań. Jego głównym zadaniem jest eliminowanie drgań zwory, które mogą wystąpić podczas cykli załączania i wyłączania stycznika. Drgania zwory, jeśli nie są skutecznie kontrolowane, mogą prowadzić do problemów z kontaktami, takich jak drgające styki, co w konsekwencji może doprowadzić do uszkodzenia urządzenia lub zakłóceń w jego pracy. W praktyce, zastosowanie tłumika drgań ma kluczowe znaczenie w systemach automatyki, gdzie stabilność i niezawodność działania elementów wykonawczych są niezwykle istotne. Zgodnie z dobrymi praktykami branżowymi, stosowanie tłumików drgań jest standardem w projektowaniu nowoczesnych styczników. Tłumiki te mogą być również wykorzystywane w innych aplikacjach, takich jak siłowniki pneumatyczne czy hydrauliczne, gdzie drgania mogą negatywnie wpływać na wydajność sprzętu. Rekomenduje się regularne sprawdzanie stanu tłumików drgań w celu zapewnienia ich efektywności oraz poprawy ogólnej niezawodności systemu.

Pytanie 39

Którą funkcję w wyłączniku nadprądowym pełni element wskazany na ilustracji czerwoną strzałką?

A. Łączy styki.

B. Reaguje na zwarcia.

C. Reaguje na przeciążenia.

D. Gasi łuk elektryczny.

Element wskazany na ilustracji czerwoną strzałką to bimetaliczny wyzwalacz termiczny, którego główną funkcją jest reagowanie na zwarcia w obwodzie. W momencie wystąpienia zwarcia, natężenie prądu gwałtownie wzrasta, co może prowadzić do poważnych uszkodzeń instalacji elektrycznej oraz zwiększa ryzyko pożaru. Bimetaliczny wyzwalacz termiczny działa na zasadzie odkształcania się dwóch różnych metali w odpowiedzi na wzrost temperatury, co powoduje zamknięcie obwodu i odłączenie zasilania. Zgodnie z normami IEC 60947-2 oraz EN 60898-1, wyłączniki nadprądowe są obowiązkowym elementem w nowoczesnych instalacjach elektrycznych, co podkreśla ich kluczowe znaczenie w zapewnieniu bezpieczeństwa. Przykładem zastosowania może być ochrona obwodów w budynkach mieszkalnych, gdzie wyłączniki te są projektowane tak, aby reagowały na wszelkie anomalie w działaniu urządzeń elektrycznych, co chroni zarówno użytkowników, jak i infrastrukturę. Dlatego znajomość funkcji bimetalicznych wyzwalaczy termicznych jest istotna dla każdego specjalisty z branży elektrycznej.

Pytanie 40

Którego silnika elektrycznego dotyczy przedstawiony schemat?

A. Bocznikowego prądu stałego.

B. Synchronizowanego.

C. Szeregowego prądu stałego.

D. Synchronicznego.

Twoja odpowiedź jest poprawna, ponieważ schemat przedstawia silnik szeregowy prądu stałego, który charakteryzuje się szeregowym połączeniem uzwojenia wzbudzenia z uzwojeniem twornika. W silnikach tych prąd wzbudzenia jest taki sam jak prąd w uzwojeniu twornika, co prowadzi do proporcjonalnego wzrostu momentu obrotowego przy zwiększeniu obciążenia. Silniki te znajdują zastosowanie w aplikacjach wymagających dużego momentu startowego, takich jak wózki widłowe, pralki czy maszyny robocze. Dzięki prostocie konstrukcji i niskim kosztom produkcji, silniki szeregowe są powszechnie używane w różnych dziedzinach przemysłu. Dobrą praktyką przy projektowaniu układów z silnikami szeregowych prądu stałego jest uwzględnienie odpowiedniego zabezpieczenia przed przeciążeniem, aby uniknąć uszkodzeń wskutek nadmiernego wzrostu prędkości obrotowej. Dodatkowo, ze względu na ich charakterystykę, silniki te są często stosowane tam, gdzie wymagany jest szybki start i duży moment obrotowy.
