Pytanie 1
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Wyniki egzaminu
Informacje o egzaminie:
- Zawód: Technik mechatronik
- Kwalifikacja: ELM.06 - Eksploatacja i programowanie urządzeń i systemów mechatronicznych
- Data rozpoczęcia: 17 grudnia 2025 14:15
- Data zakończenia: 17 grudnia 2025 14:31
Egzamin zdany!
Wynik: 28/40 punktów (70,0%)
Wymagane minimum: 20 punktów (50%)
Szczegółowe wyniki:
Pytanie 2
Na rysunkach technicznych cienką linią dwupunktową oznacza się
A. widoczne krawędzie oraz wyraźne kontury obiektów w widokach i przekrojach
B. linie gięcia przedmiotów ukazanych w rozwinięciu
C. powierzchnie elementów, które są poddawane obróbce powierzchniowej
D. przejścia pomiędzy jedną powierzchnią a drugą w miejscach delikatnie zaokrąglonych
Wybór odpowiedzi, która wskazuje, że linie dwupunktowe cienkie oznaczają widoczne krawędzie i wyraźne zarysy przedmiotów w widokach i przekrojach, jest błędny, ponieważ te elementy są zazwyczaj reprezentowane przez linie ciągłe grube. Zrozumienie konwencji rysunków technicznych jest kluczowe, ponieważ każda linia pełni określoną funkcję, a ich niewłaściwe stosowanie może prowadzić do poważnych błędów w interpretacji dokumentacji. Co więcej, powierzchnie elementów podlegających obróbce powierzchniowej, które w rysunkach technicznych oznaczane są najczęściej liniami przerywanymi, również nie są reprezentowane przez linie dwupunktowe cienkie. W ten sposób można zauważyć, że błędne rozpoznanie tych elementów może prowadzić do nieporozumień w procesie produkcyjnym. Ponadto, przejścia jednej powierzchni w drugą w miejscach łagodnie zaokrąglonych są zazwyczaj oznaczane innymi rodzajami linii, co również można pomylić, jeśli nie zna się podstawowych zasad rysunku technicznego. W ten sposób, niewłaściwa interpretacja linii i ich znaczenia na rysunkach może prowadzić do poważnych konsekwencji, jak błędne wykonanie elementów, co naraża na straty finansowe oraz czasowe. Dlatego niezwykle istotne jest przyswojenie wiedzy na temat oznaczeń stosowanych w rysunkach technicznych oraz ich znaczenia w praktyce inżynierskiej.
Pytanie 3
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 4
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 5
Jakiej z wymienionych aktywności nie powinien wykonywać operator pras hydraulicznych sterowanych przez sterownik PLC?
A. Konfigurować parametrów urządzenia
B. Modernizować urządzenia
C. Weryfikować stan osłon urządzenia
D. Uruchamiać programu sterującego
Poprawna odpowiedź to "modernizować urządzenia". Pracownik obsługujący prasę hydrauliczną sterowaną za pośrednictwem sterownika PLC nie powinien podejmować się modernizacji tych urządzeń, ponieważ działania te wymagają specjalistycznej wiedzy i umiejętności, które posiadają jedynie wykwalifikowani inżynierowie lub technicy zajmujący się modernizacją maszyn. Zmiany w konstrukcji lub oprogramowaniu mogą mieć istotny wpływ na bezpieczeństwo i funkcjonowanie całego systemu. Dlatego zgodnie z normami branżowymi, takimi jak ISO 12100, które dotyczą bezpieczeństwa maszyn, wszelkie modyfikacje powinny być przeprowadzane przez osoby posiadające odpowiednie kwalifikacje. Tego rodzaju zmiany mogą obejmować aktualizacje oprogramowania sterującego, co jest kluczowe dla poprawy wydajności oraz funkcjonalności maszyny. Odpowiedzialne podejście do takich działań pomaga w minimalizacji ryzyka awarii oraz zapewnienia ciągłości produkcji.
Pytanie 6
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 7
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 8
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 9

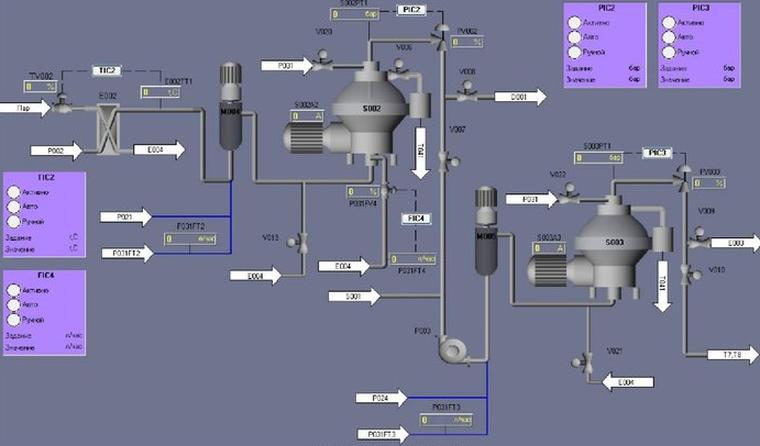

Na ilustracji przedstawiono fragment ekranu oprogramowania typu
A. SCADA/HMI
B. CAE
C. CAD/CAM
D. MES
Twoja odpowiedź to SCADA/HMI, co jest jak najbardziej trafne. Ilustracja, którą widzisz, to klasyczny interfejs użytkownika, który spotyka się w systemach SCADA i HMI. Te systemy są naprawdę istotne w różnych branżach, na przykład w przemyśle chemicznym czy energetycznym, bo pomagają monitorować i zarządzać procesami w czasie rzeczywistym. Interfejsy SCADA/HMI zawierają różne schematy procesów, dane z czujników i elementy, które umożliwiają operatorom szybkie podejmowanie decyzji i reagowanie na problemy. Dobrze jest też wspomnieć, że te systemy pozwalają na zdalne śledzenie maszyn, co znacząco podnosi efektywność produkcji i bezpieczeństwo. Stosowanie dobrych praktyk w projektowaniu, jak norma ISA-101, to klucz do intuicyjnych i efektywnych interfejsów. W końcu SCADA często jest łączone z innymi systemami, co jeszcze bardziej usprawnia zarządzanie infrastrukturą przemysłową.
Pytanie 10
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 11
Który z poniższych komponentów jest używany w układach sterowania do konwersji sygnałów analogowych na cyfrowe?
A. Przetwornik A/C
B. Zawór proporcjonalny
C. Transformator
D. Silnik elektryczny
Przetwornik analogowo-cyfrowy, znany jako A/C (ang. ADC - Analog to Digital Converter), jest kluczowym elementem w systemach mechatronicznych, ponieważ pozwala na przekształcenie sygnałów analogowych na cyfrowe. W praktyce oznacza to, że sygnały, które są ciągłe w czasie i mogą przyjmować nieskończoną liczbę wartości, są zamieniane na sygnały cyfrowe, które są dyskretne i mogą być przetwarzane przez systemy cyfrowe, takie jak mikroprocesory czy sterowniki PLC. To umożliwia efektywne zarządzanie i kontrolowanie procesów przemysłowych. Przetworniki A/C znajdują zastosowanie w wielu dziedzinach, takich jak automatyka przemysłowa, robotyka oraz systemy pomiarowe. Dzięki nim możemy precyzyjnie monitorować i reagować na zmiany w układzie, co jest niezbędne w złożonych systemach mechatronicznych. Przykładem zastosowania jest odczyt wartości czujników takich jak temperatury, ciśnienia czy wilgotności, które są następnie interpretowane przez system sterujący w celu podjęcia odpowiednich działań. Standardy branżowe wymagają, by takie przetworniki charakteryzowały się wysoką dokładnością i szybkością przetwarzania, co jest kluczowe dla zachowania jakości i precyzji działania systemów.
Pytanie 12
Jakie czujniki mogą dostarczać dane do sterownika PLC o poziomie cieczy nieprzewodzącej w zbiorniku mechatronicznym działającym jako niezależny system napełniania i dozowania?
A. Pojemnościowe
B. Magnetyczne
C. Indukcyjne
D. Termoelektryczne
Czujnik pojemnościowy to urządzenie, które mierzy poziom cieczy nieprzewodzącej poprzez pomiar zmiany pojemności elektrycznej między elektrodami, która zmienia się w zależności od poziomu cieczy. W przypadku cieczy nieprzewodzących, takich jak oleje czy niektóre chemikalia, czujnik pojemnościowy jest idealnym rozwiązaniem, ponieważ nie wymaga kontaktu z cieczą, co eliminuje ryzyko korozji czy zanieczyszczenia. Zastosowanie czujników pojemnościowych w systemach mechatronicznych, takich jak autonomiczne układy napełniania i dozowania, jest powszechne ze względu na ich dużą precyzję oraz niezawodność. Przykładowo, w przemyśle spożywczym, czujniki te mogą być wykorzystywane do monitorowania poziomu oleju w maszynach do pakowania, co zapewnia optymalne warunki pracy urządzenia. Stosowanie czujników pojemnościowych jest zgodne z normami ISO 9001 dotyczącymi zapewnienia jakości w procesach produkcyjnych.
Pytanie 13
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 14
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 15
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 16
Aby zweryfikować, czy w uzwojeniu cewki nie wystąpiła przerwa, należy przeprowadzić pomiar
A. dobroci cewki
B. rezystancji izolacji cewki
C. rezystancji uzwojenia cewki
D. napięcia na zaciskach cewki
Pomiar rezystancji w cewce to naprawdę ważna sprawa, jeśli chodzi o sprawdzanie, w jakim stanie ona jest. Kiedy cewka działa jak powinna, to rezystancja uzwojenia powinna pokazywać określoną wartość, zgodną z tym, co podaje producent. Jeśli natomiast cewka ma przerwę, to ta rezystancja może być bliska zeru albo nawet bardzo niska, co oznacza, że coś jest nie tak z obwodem. Z mojego doświadczenia, technicy często robią takie pomiary w trakcie rutynowych kontroli, żeby mieć pewność, że wszystko działa jak należy, zanim się zacznie używać cewki. Normy branżowe, jak IEC 60076, sugerują, że testowanie rezystancji uzwojenia powinno być stałym punktem w procedurach konserwacyjnych sprzętu elektrycznego. Te działania naprawdę mogą pomóc uniknąć poważniejszych problemów, które mogłyby prowadzić do awarii i kosztownych przestojów w pracy.
Pytanie 17
Jedną z metod umożliwiających identyfikację nieprawidłowości w pracy urządzeń oraz instalacji mechatronicznych o dużej mocy jest technologia obrazowania w podczerwieni. Który z wymienionych instrumentów jest stosowany w takich badaniach?
A. Termometr elektroniczny
B. Tester kabli
C. Kamera termograficzna
D. Oscyloskop cyfrowy
Kamera termowizyjna to zaawansowane narzędzie, które wykorzystuje technologię obrazowania w podczerwieni do analizy rozkładu temperatury na powierzchniach obiektów. Dzięki temu możliwe jest wykrywanie nieprawidłowości w działaniu urządzeń mechatronicznych dużej mocy, takich jak silniki, transformatory czy układy chłodzenia. Przykładowo, w przemyśle energetycznym kamery termowizyjne są wykorzystywane do monitorowania stanu transformatorów, co pozwala na wczesne wykrycie przegrzewania się komponentów i tym samym zapobiegnięcie awariom. Technologia ta znajduje zastosowanie również w diagnostyce budynków, gdzie pozwala na identyfikację strat ciepła i nieszczelności. Warto podkreślić, że zgodnie z normami branżowymi, regularne używanie kamer termograficznych powinno być częścią strategii zarządzania utrzymaniem ruchu, co znacząco podnosi efektywność operacyjną oraz bezpieczeństwo systemów mechatronicznych.
Pytanie 18
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 19
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 20
W podręczniku obsługi silnika zasilanego napięciem 400 V i kontrolowanego przez PLC powinna być zawarta informacja: Przed rozpoczęciem prac konserwacyjnych należy odłączyć wszystkie obwody zasilające.
A. uziemić silnik oraz uziemić sterownik przy użyciu urządzenia do uziemiania
B. sprawdzić, czy nie ma napięcia i zewrzeć złącza silnika
C. zabezpieczyć je przed uruchomieniem i sprawdzić, czy nie ma napięcia
D. zabezpieczyć je przed uruchomieniem oraz zewrzeć obudowę silnika z uziemieniem
Wybór odpowiedzi, które sugerują zabezpieczenie obwodów w sposób niezgodny z normami, może prowadzić do poważnych konsekwencji. Odpowiedzi takie jak "uziemić silnik" czy "zewrzeć zaciski silnika" wprowadzają niepoprawne i potencjalnie niebezpieczne praktyki. Uziemienie silnika jest techniką, która powinna być stosowana tylko w określonych sytuacjach, gdyż niewłaściwe jej zastosowanie może prowadzić do porażenia prądem lub uszkodzenia urządzenia. Procedura zewrzenia zacisków silnika również nie jest standardowym wymaganiem i może prowadzić do uszkodzeń, jeśli nie jest przeprowadzana przez wykwalifikowany personel. Ponadto, wiele osób może błędnie interpretować potrzebę uziemienia jako wystarczające zabezpieczenie, co jest nieprawidłowe. Z kolei sprawdzanie braku napięcia powinno być zawsze obligatoryjne, jednak nie może być jedynym środkiem ostrożności. Ignorowanie tych zasad prowadzi do typowych błędów myślowych, takich jak niedocenianie ryzyka przy pracy z urządzeniami elektrycznymi, co może mieć tragiczne skutki. Właściwe zrozumienie i stosowanie zasad bezpieczeństwa jest kluczowe, aby uniknąć wypadków i zapewnić bezpieczeństwo własne oraz innych pracowników w środowisku przemysłowym.
Pytanie 21
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 22
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 23
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 24
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 25
Aby dokładnie ustalić kątową pozycję, przemieszczenie oraz zliczyć obroty silnika w systemie mechatronicznym, używa się
A. licznik
B. akcelerometr
C. czujnik ultradźwiękowy
D. enkoder
Enkoder jest urządzeniem, które odgrywa kluczową rolę w pomiarze pozycji kątowej oraz zliczaniu obrotów silników w systemach mechatronicznych. Działa na zasadzie konwersji ruchu mechanicznego na sygnał elektryczny, który może być interpretowany przez systemy sterujące. Przykładem zastosowania enkoderów jest w automatyce przemysłowej, gdzie precyzyjne pozycjonowanie elementów roboczych jest niezbędne, na przykład w robotach przemysłowych czy maszynach CNC. Enkodery można podzielić na inkrementalne i absolutne, z których każdy typ ma swoje unikalne zastosowania. Standardy takie jak IEC 61131-2 definiują wymagania dla urządzeń pomiarowych, w tym enkoderów, co zapewnia ich interoperacyjność i niezawodność w systemach automatyki. Dobrą praktyką jest regularne kalibrowanie enkoderów, aby zapewnić ich dokładność i stabilność działania w długoterminowych zastosowaniach. Warto również zwrócić uwagę na dobór odpowiednich enkoderów w zależności od wymagań aplikacji, co może znacząco wpłynąć na wydajność całego układu.
Pytanie 26
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 27
Zespół odpowiedzialny za obsługę systemu mechtronicznego zauważył nagły spadek efektywności sprężarki tłokowej oraz to, że w czasie jej pracy powietrze wydostaje się z cylindra przez filtr ssawny do atmosfery. Jakie jest prawdopodobne źródło nieprawidłowego działania tego urządzenia?
A. Awaria zaworu zwrotnego ssącego
B. Nieprawidłowy kierunek obrotów silnika
C. Wytarcie jednego z pierścieni uszczelniających tłok
D. Niewłaściwie ustawiony wyłącznik ciśnieniowy
Uszkodzenie zaworu zwrotnego ssącego jest kluczowym czynnikiem wpływającym na wydajność sprężarki tłokowej. Zawór ten odpowiada za prawidłowy kierunek przepływu powietrza do cylindra, a jego uszkodzenie może skutkować wydmuchiwanie powietrza z cylindra zamiast jego zasysania. W praktyce, w przypadku uszkodzenia zaworu, sprężarka nie jest w stanie osiągnąć zadanego ciśnienia, co prowadzi do spadku wydajności. Przykładowo, w przemyśle, gdzie sprężarki tłokowe są wykorzystywane do zasilania narzędzi pneumatycznych, brak odpowiedniego ciśnienia może spowodować opóźnienia w produkcji oraz zwiększenie kosztów operacyjnych. Zgodnie z dobrą praktyką, regularna konserwacja i kontrola stanu zaworów zwrotnych, a także ich wymiana co określony czas, są niezbędne dla zapewnienia długotrwałego i efektywnego działania systemów pneumatycznych. Tego typu podejścia są zgodne z normami bezpieczeństwa i efektywności energetycznej, jakie powinny być przestrzegane w zakładach przemysłowych.
Pytanie 28
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 29
Ile poziomów kwantyzacji oraz jaka jest rozdzielczość napięciowa przetwornika A/C użytego w urządzeniu mechatronicznym o zakresie pomiarowym 0÷10 V i dokładności 10 bitów?
A. 1024 poziomów kwantyzacji i rozdzielczość napięciowa 9,76 mV
B. 2048 poziomów kwantyzacji i rozdzielczość napięciowa 4,88 mV
C. 256 poziomów kwantyzacji i rozdzielczość napięciowa 39,06 mV
D. 512 poziomów kwantyzacji i rozdzielczość napięciowa 19,53 mV
Przetwornik A/C o rozdzielczości 10 bitów umożliwia przetwarzanie sygnału wejściowego na 1024 poziomy kwantyzacji, co jest wynikiem obliczenia 2^10. Każdy poziom odpowiada konkretnej wartości napięcia, a w przypadku skali pomiarowej 0÷10 V, rozdzielczość napięciowa wynosi około 9,76 mV. Oznacza to, że najmniejsza różnica napięcia, którą można rozróżnić, wynosi właśnie 9,76 mV. Taki przetwornik znajduje zastosowanie w wielu urządzeniach mechatronicznych, gdzie precyzyjny pomiar napięcia jest kluczowy, na przykład w systemach automatyki przemysłowej, czujnikach temperatury czy systemach monitorowania parametrów w czasie rzeczywistym. Zrozumienie działania przetworników A/C oraz ich parametrów, takich jak rozdzielczość i poziomy kwantyzacji, jest niezbędne dla inżynierów projektujących nowoczesne systemy, które muszą współpracować z różnorodnymi sygnałami analogowymi. W praktyce stosuje się te przetworniki w aplikacjach, gdzie wymagane jest dokładne odwzorowanie zmiennych sygnałów analogowych na wartości cyfrowe, co pozwala na dalsze przetwarzanie i analizy danych.
Pytanie 30
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 31
Jaką wartość napięcia znamionowego umieszcza się na tabliczkach trójfazowych silników prądu przemiennego?
A. Skuteczną fazową
B. Skuteczną międzyfazową
C. Średnią półokresową
D. Średnią całookresową
Poprawna odpowiedź to "Skuteczną międzyfazową", ponieważ napięcie znamionowe trójfazowych silników prądu przemiennego zawsze odnosi się do napięcia międzyfazowego. W układzie trójfazowym mamy trzy fazy, a napięcia między nimi są kluczowe dla prawidłowego działania silników. Wartość skuteczna napięcia międzyfazowego jest używana do obliczeń związanych z mocą i efektywnością urządzeń elektrycznych. Przykładowo, w zastosowaniach przemysłowych, gdzie silniki trójfazowe są powszechnie stosowane, znajomość napięcia międzyfazowego pozwala na dobór odpowiednich zabezpieczeń oraz prawidłowe projektowanie instalacji elektrycznych. Zgodnie z normami branżowymi, w dokumentacji technicznej silników prądu przemiennego, napięcia międzyfazowe powinny być jasno określone, aby zminimalizować ryzyko awarii oraz zapewnić optymalne warunki pracy urządzeń. W obliczeniach mocy, napięcia skuteczne międzyfazowe są kluczowe, ponieważ moc bierna, czynna i pozorna w układzie trójfazowym w dużej mierze zależy od tych wartości.
Pytanie 32
Jakie ciśnienie powietrza powinno panować w komorze siłownika jednostronnego działania o powierzchni tłoka A = 0,005 m2 oraz sprawności η = 0,7, aby siła przenoszona przez tłoczysko wynosiła F = 2100 N? (F = η· p · A)
A. 7 bar
B. 6 bar
C. 8 bar
D. 5 bar
Odpowiedź 6 bar jest poprawna, ponieważ zgodnie z równaniem F = η·p·A możemy obliczyć ciśnienie powietrza w komorze siłownika. W naszym przypadku mamy siłę F równą 2100 N, sprawność η równą 0,7 oraz powierzchnię tłoka A równą 0,005 m². Podstawiając te wartości do wzoru, otrzymujemy p = F / (η·A) = 2100 N / (0,7·0,005 m²) = 6 bar. Dzięki tym obliczeniom możemy stwierdzić, że ciśnienie 6 bar jest wystarczające do przeniesienia zadanego obciążenia. Takie obliczenia są kluczowe w projektowaniu układów hydraulicznych, gdzie precyzyjne oszacowanie ciśnienia roboczego pozwala na zapewnienie efektywności oraz bezpieczeństwa działania siłowników. W praktyce, odpowiednie ciśnienie ma wpływ na dynamikę ruchu oraz na żywotność komponentów systemu, a także na oszczędność energii.
Pytanie 33
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 34
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 35
Które z poniższych stwierdzeń na temat przeprowadzania inspekcji urządzeń elektrycznych jest fałszywe?
A. Celem inspekcji jest identyfikacja nieprawidłowości w działaniu urządzenia
B. W trakcie inspekcji dopuszczalne jest, aby urządzenia elektryczne pozostały pod napięciem
C. Podczas inspekcji dozwolone jest zbliżanie się do nieosłoniętych wirujących elementów urządzenia
D. Inspekcje są dokonywane z wykorzystaniem zmysłów wzroku, słuchu i węchu
Odpowiedź, że podczas oględzin dopuszczalne jest zbliżanie się do nieosłoniętych wirujących części urządzenia, jest nieprawidłowa, ponieważ zbliżanie się do takich elementów stwarza poważne zagrożenie dla zdrowia i życia osoby przeprowadzającej oględziny. Zgodnie z normami bezpieczeństwa, każda procedura związana z obsługą urządzeń elektrycznych powinna być przeprowadzana zgodnie z zasadami BHP oraz normami IEC 60364, które obejmują m.in. wymagania dotyczące zachowania bezpiecznej odległości od ruchomych części. Przykładowo, w przypadku maszyn wirujących, użytkownicy powinni być świadomi ryzyka związanego z przypadkowym dotknięciem wirujących elementów, co może prowadzić do poważnych urazów. Oględziny powinny być prowadzone w sposób zapewniający bezpieczeństwo, a w przypadku stwierdzenia jakichkolwiek nieprawidłowości, należy niezwłocznie podjąć działania w celu ich usunięcia. Użycie odpowiednich narzędzi ochronnych oraz przestrzeganie zasad BHP w praktyce przekłada się na redukcję ryzyka wypadków i poprawę ogólnego bezpieczeństwa pracy w obszarze technologii elektrycznych.
Pytanie 36
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 37
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 38
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 39
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 40
Jakim skrótem literowym określa się oprogramowanie do tworzenia wizualizacji procesów industrialnych?
A. SCADA
B. CAD
C. CAM
D. CAE
SCADA, czyli Supervisory Control and Data Acquisition, to kluczowy system stosowany w automatyce przemysłowej, który umożliwia monitorowanie oraz kontrolowanie procesów technologicznych w czasie rzeczywistym. W praktyce SCADA zbiera dane z różnorodnych czujników i urządzeń, co pozwala na wizualizację procesów na interaktywnych panelach operatorskich. Tego typu systemy są stosowane w różnych branżach, w tym w energetyce, wodociągach, transporcie oraz przemyśle chemicznym. SCADA umożliwia nie tylko zbieranie danych, ale także ich analizę i generowanie raportów, co jest istotne dla podejmowania decyzji zarządzających. Dodatkowo, systemy SCADA często integrują różne protokoły komunikacyjne, takie jak Modbus czy OPC, co zapewnia ich elastyczność i interoperacyjność. W dobie Przemysłu 4.0 SCADA odgrywa także kluczową rolę w implementacji IoT (Internet of Things), co otwiera nowe możliwości w zakresie automatyzacji i optymalizacji procesów przemysłowych.
