Informacje o egzaminie:

Zawód: Technik elektryk
Kwalifikacja: ELE.02 - Montaż, uruchamianie i konserwacja instalacji, maszyn i urządzeń elektrycznych
Data rozpoczęcia: 7 grudnia 2025 12:13
Data zakończenia: 7 grudnia 2025 12:24

Egzamin zdany!

Wynik: 29/40 punktów (72,5%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

W wyniku uszkodzenia mechanicznego obudowa gniazda wtyczkowego w łazience uległa zniszczeniu. Co w takiej sytuacji powinno się zrobić?

A. zakleić gniazdo taśmą izolacyjną

B. zdemontować gniazdo i zaślepić puszkę

C. wymienić gniazdo na nowe

D. uszczelnić pęknięcia za pomocą kleju do tworzywa

Wymiana gniazda wtyczkowego jest kluczowym krokiem w przypadku uszkodzenia obudowy, ponieważ gwarantuje bezpieczeństwo użytkowników i zapewnia prawidłowe funkcjonowanie instalacji elektrycznej. Uszkodzona obudowa może prowadzić do odsłonięcia przewodów elektrycznych, co zwiększa ryzyko porażenia prądem oraz zwarcia. Zgodnie z normami bezpieczeństwa elektrycznego, takimi jak PN-IEC 60364, każda uszkodzona komponenta powinna być wymieniana, aby zapobiec potencjalnym zagrożeniom. Przykładowo, w przypadku gniazd wtyczkowych umieszczonych w łazienkach, gdzie panuje wysoka wilgotność, niezbędne jest korzystanie z gniazd o podwyższonej odporności na wodę i pył, co podkreśla znaczenie stosowania komponentów spełniających odpowiednie normy. Regularne kontrole oraz wymiana uszkodzonych elementów to najlepsza praktyka, która zwiększa bezpieczeństwo i niezawodność domowej instalacji elektrycznej. Przykładem może być sytuacja, w której gniazdo w łazience zostało uszkodzone – jego wymiana powinna być dokonywana przez wykwalifikowanego elektryka, aby zminimalizować ryzyko błędów w montażu.

Pytanie 2

Który z poniższych elementów chroni nakrętkę przed odkręceniem?

A. Podkładka dystansowa

B. Podkładka sprężysta

C. Tuleja kołnierzowa

D. Tuleja redukcyjna

Podkładka sprężysta jest elementem zabezpieczającym, który zapobiega luzowaniu się nakrętek w połączeniach śrubowych. Działa na zasadzie sprężystości, co oznacza, że po zastosowaniu podkładki siła nacisku utrzymuje się, zapobiegając odkręcaniu się nakrętki w wyniku drgań lub obciążeń dynamicznych. W praktyce, podkładki sprężyste są często stosowane w różnych zastosowaniach inżynieryjnych, takich jak w przemyśle motoryzacyjnym, budowlanym czy maszynowym. Na przykład, w samochodach podkładki te mogą być używane w miejscach narażonych na wibracje, takich jak układ zawieszenia, aby zapewnić długoterminową stabilność połączeń. Zgodnie z normami ISO i ANSI, stosowanie podkładek sprężystych jest zalecane do poprawy bezpieczeństwa i niezawodności połączeń, co czyni je standardowym rozwiązaniem w wielu projektach inżynieryjnych. Warto również zaznaczyć, że dostępne są różne typy podkładek sprężystych, takie jak podkładki zewnętrzne i wewnętrzne, które należy dobierać w zależności od specyfiki zastosowania oraz rodzaju obciążeń, jakie będą występować w danym połączeniu.

Pytanie 3

W instalacjach TN-S wyłączniki różnicowoprądowe są używane jako ochrona przed

A. zwarciem

B. przepięciem

C. porażeniem

D. przeciążeniem

Wybór niewłaściwej odpowiedzi może prowadzić do nieporozumień na temat funkcji wyłączników różnicowoprądowych. Zwarcie, czyli nagłe połączenie dwóch przewodów o różnym potencjale, prowadzi do zwiększonego przepływu prądu, co zazwyczaj jest zabezpieczane przez wyłączniki automatyczne (np. wyłączniki nadprądowe), a nie przez RCD, które nie reagują na wzrost natężenia prądu, lecz na różnice w prądzie między przewodami. Przepięcia, które mogą być wynikiem nagłych skoków napięcia, również nie są głównym celem RCD. Przeciążenie, z kolei, to sytuacja, gdy obciążenie przekracza nominalną wartość zabezpieczeń, co ponownie wymaga reakcji wyłączników nadprądowych. Kluczowym błędem jest zrozumienie, że RCD nie zabezpiecza przed skutkami zwarcia, przeciążenia ani przepięcia, lecz tylko przed porażeniem elektrycznym wynikającym z upływu prądu. Dobrą praktyką jest stosowanie RCD jako dodatkowego zabezpieczenia w instalacjach elektrycznych, ale nie należy mylić ich funkcji z innymi rodzajami zabezpieczeń, co może prowadzić do niewłaściwego stosowania urządzeń i potencjalnych zagrożeń dla użytkowników.

Pytanie 4

Które z przedstawionych narzędzi, oprócz lutownicy, jest niezbędne przy naprawie przeciętego przewodu LY przez połączenie lutowane?

A. C.

B. A.

C. B.

D. D.

Wybór odpowiedzi B jest słuszny, ponieważ narzędzie to, czyli szczypce do ściągania izolacji, jest kluczowe w procesie naprawy przewodów elektrycznych. Przy lutowaniu przeciętego przewodu LY, fundamentalnym krokiem jest przygotowanie jego końców poprzez usunięcie izolacji, co umożliwia bezpośredni dostęp do miedzianych rdzeni. Użycie odpowiednich narzędzi do ściągania izolacji zapewnia, że miedź nie zostanie uszkodzona, co jest istotne dla uzyskania solidnego połączenia lutowanego. W praktyce, szczypce do ściągania izolacji są zaprojektowane tak, aby zminimalizować ryzyko zgniecenia lub zerwania włókien miedzianych, co mogłoby prowadzić do problemów z przewodnictwem elektrycznym. Zgodnie z normami branżowymi, każdy elektryk powinien mieć w swoim zestawie narzędzi to urządzenie, aby zapewnić rzetelność i bezpieczeństwo wykonywanych połączeń. Dobrą praktyką jest także sprawdzenie, czy końce przewodów są czyste i nieuszkodzone przed przystąpieniem do lutowania, co zapewnia lepszą jakość połączenia.

Pytanie 5

Do czego przeznaczone są kleszcze przedstawione na ilustracji?

A. Do formowania oczek na końcach żył jednodrutowych.

B. Do montażu zacisków zakleszczających.

C. Do zaprasowywania końców przewodów w połączeniach wsuwanych.

D. Do zaciskania końcówek tulejkowych na żyłach wielodrutowych.

Te kleszcze, co są na obrazku, to narzędzie do robienia oczek na końcach żyłek, które mają tylko jeden drut. Mają takie stożkowe szczęki, które fajnie pozwalają wyprofilować drut, żeby dobrze się łączył z innymi częściami instalacji elektrycznej. Można je zobaczyć w akcji tam, gdzie trzeba zrobić mocne i trwałe połączenia, co jest ważne zarówno w przemyśle, jak i w domach. Te oczka pomagają przyczepić przewody do zacisków, a to jest zgodne z normami, które mówią, jak to wszystko powinno być robione, żeby było bezpiecznie i trwale. Dobrze używać takich narzędzi, bo w przeciwnym razie można łatwo uszkodzić drut. Gdy dobrze uformujemy drut kleszczami, zmniejszamy ryzyko zwarć i innych problemów technicznych, co ma duże znaczenie, gdy pracuje się z elektryką.

Pytanie 6

Na której ilustracji przedstawiono rastrową oprawę oświetleniową?

A. Na ilustracji 2.

B. Na ilustracji 1.

C. Na ilustracji 3.

D. Na ilustracji 4.

Rastrowa oprawa oświetleniowa jest kluczowym elementem w projektowaniu oświetlenia wnętrz, szczególnie w przestrzeniach biurowych oraz przemysłowych. Oprawy te wyposażone są w rastrowe klosze, które mają za zadanie efektywne rozpraszanie światła, minimalizując olśnienie i poprawiając komfort pracy. Na ilustracji 2 widoczna jest właśnie taka oprawa, której klosz wykonany jest z materiałów takich jak metal lub plastik, z charakterystycznym wzorem przypominającym kratkę, co pozwala na lepsze rozproszenie światła. Dobre praktyki w projektowaniu oświetlenia sugerują stosowanie rastrowych opraw w miejscach, gdzie wymagane jest równomierne oświetlenie dużych powierzchni roboczych, co wpływa na wydajność pracy. Warto również zwrócić uwagę na standardy dotyczące natężenia oświetlenia, które wskazują, jakie wartości są optymalne dla różnych typów przestrzeni. Wybierając odpowiednią oprawę oświetleniową, należy również uwzględnić efektywność energetyczną, co jest kluczowe w kontekście zrównoważonego rozwoju. Takie podejście przyczynia się do zmniejszenia kosztów eksploatacji oraz oszczędności energii.

Pytanie 7

Które urządzenie przedstawiono na ilustracji?

A. Regulator temperatury.

B. Przekaźnik czasowy.

C. Przekaźnik priorytetowy.

D. Automat zmierzchowy.

Wybór nieprawidłowej odpowiedzi może wynikać z mylnego zrozumienia roli i funkcji różnych urządzeń stosowanych w systemach automatyki i elektroinstalacjach. Automat zmierzchowy, na przykład, jest zaprojektowany głównie do detekcji poziomu światła, co nie jest celem przekaźnika czasowego. Te dwa urządzenia różnią się zarówno pod względem działania, jak i zastosowania. Automat zmierzchowy aktywuje obwody na podstawie jasności otoczenia, natomiast przekaźnik czasowy kontroluje czas, przez co może włączać lub wyłączać obwody po upływie określonego okresu. Z kolei przekaźnik priorytetowy służy do zarządzania urządzeniami w systemach, gdzie potrzebne jest ustalanie priorytetów dla zasilania, co również odbiega od funkcji czasowego sterowania. Regulator temperatury, na którym głównym celem jest utrzymanie stałej temperatury w danym obszarze, zupełnie nie odnosi się do działania przekaźnika czasowego. Często do błędnych wniosków prowadzi również mylne założenie, że wszystkie urządzenia sterujące pełnią te same funkcje, co może skutkować nieodpowiednim doborem rozwiązań w projektach instalacyjnych. Aby uniknąć tych pomyłek, ważne jest dokładne zrozumienie specyfiki każdego z urządzeń oraz ich przeznaczenia w kontekście konkretnych zastosowań w automatyce i elektroinstalacji.

Pytanie 8

W jakim typie układu sieciowego możemy spotkać przewód PEN?

A. IT

B. TT

C. TN-S

D. TN-C

Wybór innych układów sieciowych, takich jak IT, TN-S i TT, jest nietrafiony z kilku powodów. W układzie IT, który charakteryzuje się izolowanym systemem zasilania, nie występuje przewód PEN, ponieważ nie ma potrzeby łączenia funkcji ochronnych i neutralnych. Ten system jest często stosowany w obiektach, gdzie wymagana jest wysoka niezawodność zasilania, takich jak szpitale, ponieważ w przypadku awarii jednego z fazowych przewodów, pozostałe mogą dalej funkcjonować bez przerwy. Układ TN-S natomiast odseparowuje przewody ochronne (PE) od przewodów neutralnych (N), co zwiększa bezpieczeństwo, ale wymaga większej liczby przewodów, co może być mniej efektywne kosztowo. Z kolei układ TT to inny system, w którym przewód ochronny jest oddzielony od systemu neutralnego, co oznacza, że w przypadku uszkodzenia nie jest możliwe skorzystanie z przewodu PEN. Takie rozwiązanie może być stosowane w sytuacjach, gdzie występują wysokie wymagania dotyczące bezpieczeństwa, ale wiąże się z większym ryzykiem porażenia elektrycznego. W praktyce, wybór odpowiedniego układu sieciowego powinien być uzależniony od specyficznych potrzeb oraz warunków, w jakich będzie funkcjonować instalacja elektryczna. Warto zatem zrozumieć różnice pomiędzy tymi układami, aby skutecznie dobierać rozwiązania odpowiednie dla konkretnego zastosowania.

Pytanie 9

Którą funkcję pomiarową powinien posiadać miernik, aby można było wyznaczyć impedancję pętli zwarcia w układzie przedstawionym na schemacie?

A. Z L-PE

B. Z L-PE(RCD)

C. Z L-L

D. Z L-N

W kontekście pomiarów impedancji pętli zwarcia, wybór odpowiedniej funkcji pomiarowej ma kluczowe znaczenie. Odpowiedzi takie jak "Z L-PE", "Z L-N" oraz "Z L-L" nie są prawidłowe, ponieważ nie uwzględniają obecności wyłącznika różnicowoprądowego (RCD) w układzie. Pomiar "Z L-PE" zazwyczaj odnosi się do uziemienia bez uwzględnienia specyfiki RCD, co może prowadzić do niepełnych lub nieprawidłowych danych. W przypadku "Z L-N" pomiar koncentruje się na napięciu między linią a neutralnym przewodem, co również nie odzwierciedla rzeczywistego stanu impedancji pętli zwarcia, szczególnie w kontekście ochrony przed porażeniem. Z kolei pomiar "Z L-L" dotyczy wyłącznie połączenia między przewodami fazowymi i nie dostarcza informacji o uziemieniu, co jest istotne w analizie bezpieczeństwa. Często błędem myślowym jest zakładanie, że bezpośrednie połączenia między przewodami wystarczą do oceny bezpieczeństwa instalacji. Należy pamiętać, że prawidłowa ocena wymaga uwzględnienia wszystkich komponentów, w tym urządzeń ochronnych, jakimi są RCD. Zaniedbanie tego aspektu może prowadzić do poważnych konsekwencji, dlatego tak istotne jest stosowanie odpowiednich metod pomiarowych, zgodnych z normami, aby zapewnić pełne bezpieczeństwo instalacji elektrycznych.

Pytanie 10

Schemat przedstawia układ podłączenia żarówki

A. fluorescencyjnej.

B. rtęciowej.

C. sodowej.

D. łukowej.

Odpowiedź o lampach fluorescencyjnych jest na pewno trafna. Schemat pokazuje, jak działa zapłonnik, który jest kluczowy dla tych lamp. One świecą dzięki wyładowaniom elektrycznym w gazie w środku lampy. W praktyce, lampy fluorescencyjne są bardzo popularne, szczególnie w biurach, bo są energooszczędne i mogą świecić nawet do 15 000 godzin. Fajnie, że emitują mniej ciepła niż zwykłe żarówki, więc są też bardziej eco. No i warto wiedzieć, że zgodnie z normami EN 60598-1, trzeba uwzględniać zapłonniki, żeby mieć pewność, że wszystko działa bezpiecznie i efektywnie.

Pytanie 11

Której klasy ogranicznik przepięciowy przedstawiono na rysunku?

A. Klasy A

B. Klasy B

C. Klasy C

D. Klasy D

Odpowiedź "Klasy D" jest jak najbardziej trafna. Ograniczniki tej klasy są stworzone po to, żeby chronić instalacje elektryczne przed dużymi przepięciami, które mogą się zdarzyć na przykład podczas burzy albo z powodu problemów w sieci energetycznej. To, co jest super w ogranicznikach klasy D, to ich zdolność do wchłaniania ogromnych energii w bardzo krótkim czasie, przez co świetnie sprawdzają się w systemach niskonapięciowych. Można je np. znaleźć w zasilaniu komputerowym, gdzie ochrona przed nagłymi wzrostami napięcia jest naprawdę ważna, żeby nie utracić danych. Zgodnie z normą IEC 62305, korzystanie z ograniczników klasy D jest polecane, żeby zminimalizować ryzyko zniszczenia sprzętu elektronicznego. Ważne jest, aby dobrać je do lokalnych warunków, bo to gwarantuje najlepszą ochronę.

Pytanie 12

Które z poniższych parametrów technicznych odnoszą się do przekaźnika bistabilnego?

A. Liczba biegunów, rodzaj charakterystyki, prąd znamionowy, szerokość w modułach

B. Napięcie znamionowe, znamionowy prąd różnicowy zadziałania, prąd znamionowy ciągły, obciążalność zwarciowa, częstotliwość znamionowa, liczba biegunów

C. Napięcie zasilania, prąd obciążenia, wartość prądu impulsu sterującego, opóźnienie zadziałania, sygnalizacja załączenia

D. Typ modułu, zakres zliczania, rodzaj wyjścia, parametry wyjścia, napięcie zasilania, tryby pracy licznika

Analizując podane odpowiedzi, można zauważyć, że wiele z nich odnosi się do parametrów technicznych innych typów urządzeń, co prowadzi do zamieszania. Na przykład, odpowiedź dotycząca typów modułów, zakresu zliczania czy rodzajów wyjścia jest bardziej związana z licznikami elektronicznymi niż przekaźnikami bistabilnymi. Liczniki mają swoje unikalne funkcje, takie jak zliczanie impulsów, co nie ma zastosowania w kontekście przekaźnika bistabilnego. Wiele osób może mylić te dwa urządzenia, myśląc, że mają one podobne zastosowania, co jest błędne. Kolejny przykład to podanie parametrów takich jak prąd znamionowy czy liczba biegunów, które są bardziej związane z przekaźnikami jedno- lub wielobiegunowymi, a nie z bistabilnymi. Niezrozumienie różnicy między tymi typami przekaźników może prowadzić do błędnych decyzji przy doborze komponentów w projektach automatyzacji. Ponadto, niektóre odpowiedzi zawierają specyfikacje dotyczące obciążalności zwarciowej oraz częstotliwości znamionowej, co jest charakterystyczne dla urządzeń zabezpieczających, takich jak wyłączniki różnicowoprądowe. W kontekście przekaźników bistabilnych, te informacje są zbędne, ponieważ ich działanie opiera się na mechanizmie zatrzymaniu stanu, a nie na regularnym przełączaniu. Zrozumienie tych różnic jest kluczowe dla skutecznego projektowania systemów automatyki i unikania kosztownych błędów w doborze komponentów.

Pytanie 13

Jakie może być najczęstsze uzasadnienie nadpalenia izolacji jednego z przewodów neutralnych w listwie N rozdzielnicy w mieszkaniu?

A. Zbyt duży przekrój uszkodzonego przewodu

B. Błędnie dobrana wartość nominalna wyłącznika nadprądowego

C. Zbyt duża moc urządzenia

D. Luźne połączenie w listwie neutralnej

Poluzowane połączenie w listwie neutralnej jest najczęstszą przyczyną nadpalenia izolacji przewodów. Gdy połączenie nie jest wystarczająco mocne, pojawia się opór, co prowadzi do powstawania ciepła. Z czasem, to ciepło może spalić izolację przewodu, co jest szczególnie niebezpieczne, ponieważ może prowadzić do zwarcia lub pożaru. W praktyce, regularne sprawdzanie i dokręcanie połączeń elektrycznych jest kluczowe dla zapewnienia bezpieczeństwa instalacji. Zgodnie z wytycznymi normy PN-IEC 60364, należy zwracać szczególną uwagę na jakości wykonania połączeń, aby zminimalizować ryzyko awarii. W przypadku stwierdzenia poluzowanych połączeń, zaleca się ich niezwłoczne naprawienie oraz przegląd całej instalacji elektrycznej, aby upewnić się, że wszystkie połączenia są prawidłowo wykonane. Przykładowo, w instalacjach przemysłowych stosowanie odpowiednich narzędzi do dokręcania oraz regularne przeglądy mogą znacznie zredukować ryzyko wystąpienia problemów związanych z poluzowanymi połączeniami.

Pytanie 14

Jakim symbolem oznacza się przewód jednożyłowy z żyłą wykonaną z drutu aluminiowego, w izolacji PCV, o przekroju żyły 2,5 mm²?

A. YLY 2,5 mm2

B. YDY 2,5 mm2

C. ALY 2,5 mm2

D. ADY 2,5 mm2

Odpowiedź ADY 2,5 mm² jest poprawna, ponieważ oznaczenie to odnosi się do przewodów jednożyłowych wykonanych z drutu aluminiowego, które są izolowane polwinitą (PVC). Przewody te charakteryzują się odpowiednimi właściwościami elektrycznymi i mechanicznymi, co czyni je odpowiednimi do stosowania w różnorodnych instalacjach elektrycznych, w tym w budownictwie, przemyśle czy instalacjach domowych. Przekrój żyły wynoszący 2,5 mm² jest standardowym rozwiązaniem dla obwodów o niewielkim poborze prądu, takich jak oświetlenie czy gniazdka. Zastosowanie przewodów aluminiowych staje się coraz bardziej popularne ze względu na ich niską masę i korzystne właściwości przewodzące, pod warunkiem, że są odpowiednio dobrane do obciążenia. W przemyśle elektrycznym ważne jest również, aby wszelkie elementy instalacji spełniały normy bezpieczeństwa, co potwierdza odpowiednia certyfikacja. W kontekście zastosowania, przewody ADY często wykorzystuje się w instalacjach, gdzie nie ma dużych przeciążeń, a warunki pracy są umiarkowane.

Pytanie 15

Która z podanych awarii urządzenia II klasy ochronności stanowi ryzyko porażenia prądem?

A. Uszkodzenie izolacji przewodu zasilającego urządzenie

B. Przerwanie uzwojeń silnika umieszczonego w urządzeniu

C. Zwarcie bezpiecznika wewnętrznego urządzenia

D. Zniszczenie przewodu ochronnego PE

Uszkodzenie izolacji przewodu zasilającego urządzenie stanowi poważne zagrożenie porażenia prądem elektrycznym, ponieważ w przypadku uszkodzenia izolacji, napięcie z sieci elektrycznej może dostać się na zewnętrzne elementy urządzenia, co stwarza ryzyko kontaktu z prądem przez użytkownika. Przykładem zastosowania tej wiedzy w praktyce jest konieczność regularnej inspekcji przewodów zasilających i ich izolacji, co jest zgodne z normami bezpieczeństwa, takimi jak PN-EN 60204-1, które nakładają obowiązek zapewnienia odpowiednich środków ochrony przed porażeniem prądem. W przypadku stwierdzenia jakichkolwiek uszkodzeń, należy niezwłocznie wymienić uszkodzony przewód. Dodatkowo, stosowanie odpowiednich systemów zabezpieczeń, takich jak wyłączniki różnicowoprądowe, może znacząco obniżyć ryzyko porażenia prądem w przypadku awarii izolacji. Wiedza na temat potencjalnych zagrożeń związanych z uszkodzoną izolacją jest kluczowa dla zapewnienia bezpieczeństwa użytkowania urządzeń elektrycznych.

Pytanie 16

Które z przedstawionych parametrów dotyczą wyłącznika silnikowego?

Napięcie zasilania 230 V AC Styk separowany 2P Zakres nastawy czasu 0,1 s ÷ 576 h Rodzaje funkcji A, B, C, D Ilość modułów 1 Stopień ochrony IP 20	Napięcie znamionowe łączeniowe 230/400 V AC Prąd znamionowy 25 A Prąd znamionowy różnicowy 100 mA Stopień ochrony IP 40	Max. moc silnika 1,5 kW Zakres nastawy wyzwalacza przeciążeniowego It = 2,5 ÷ 4 A Zakres nastawy wyzwalacza zwarciowego Im = 56 A	Prąd znamionowy 20 A Napięcie znamionowe 24 V AC Konfiguracja zestyków 1 NO + 1 NC Ilość modułów 1 Znamionowa moc przy napięciu 230 V: 4 kW
A.	B.	C.	D.

A. C.

B. D.

C. A.

D. B.

Wybór odpowiedzi, która nie odnosi się do parametrów wyłącznika silnikowego, wskazuje na nieporozumienie dotyczące funkcji i zastosowania tego urządzenia w systemach elektrycznych. Wyłączniki silnikowe mają na celu ochronę silników przed przeciążeniem oraz zwarciem, a ich kluczowymi parametrami są maksymalna moc, prąd znamionowy oraz czas reakcji. Niezrozumienie tych podstawowych zasad może prowadzić do poważnych konsekwencji w kontekście bezpieczeństwa i efektywności instalacji elektrycznych. Nieopatrzne wybieranie wyłącznika bez znajomości jego maksymalnych parametrów może skutkować uszkodzeniem silnika, co wiąże się z kosztownymi naprawami oraz przestojami w pracy. Ponadto, brak wiedzy na temat standardów, takich jak IEC 60947-4-1, może prowadzić do zastosowania niewłaściwych rozwiązań, które nie spełniają wymogów bezpieczeństwa. Zrozumienie koncepcji dotyczących wyłączników silnikowych i ich specyfikacji jest kluczowe dla inżynierów oraz techników zajmujących się projektowaniem i utrzymywaniem infrastruktury elektrycznej. Dlatego ważne jest, aby zwracać uwagę na szczegółowe parametry techniczne przy doborze wyłącznika, aby uniknąć typowych błędów, które mogą wyniknąć z niedostatecznej wiedzy lub ignorancji branżowych standardów.

Pytanie 17

Na podstawie rysunku montażowego określ, na jakiej wysokości od podłogi należy zamontować dolną krawędź rozdzielnicy.

A. 0,80 m

B. 0,90 m

C. 1,4 m

D. 1,5 m

Zgodnie z rysunkiem montażowym, dolna krawędź rozdzielnicy powinna być zamontowana na wysokości 1500 mm (1,5 m) od podłogi. Taki wymiar jest zgodny z normami branżowymi, które określają ergonomiczne i bezpieczne wysokości montażu rozdzielnic elektrycznych. Wysokość ta zapewnia wygodny dostęp do urządzeń oraz pozwala na swobodne prowadzenie prac serwisowych. Dodatkowo, montaż na tej wysokości minimalizuje ryzyko przypadkowego kontaktu z wodą oraz zanieczyszczeniami, co jest istotne w kontekście bezpieczeństwa elektrycznego. W praktyce, takie umiejscowienie rozdzielnicy ułatwia również korzystanie z niej w warunkach przemysłowych lub w budynkach użyteczności publicznej, gdzie użytkownicy mogą być różnego wzrostu. Warto pamiętać, że zgodność z obowiązującymi standardami oraz zasadami BHP jest kluczowym aspektem każdego projektu instalacji elektrycznych.

Pytanie 18

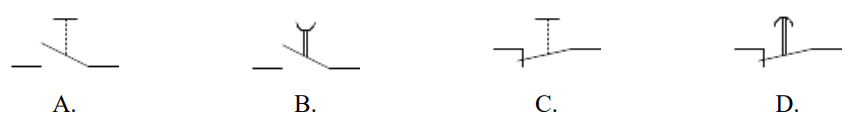

Na którym rysunku przedstawiono symbol graficzny przycisku zwiernego?

A. D.

B. A.

C. B.

D. C.

Rysunek A przedstawia graficzny symbol przycisku zwiernego, który jest powszechnie stosowany w systemach automatyki oraz w instalacjach elektrycznych. Symbol ten oznacza kontakt, który zamyka się pod wpływem naciśnięcia, co jest kluczowe w wielu aplikacjach, takich jak przyciski dzwonków, włączniki oświetlenia czy inne urządzenia sterujące. Zgodnie z normą IEC 60617, symbol ten przedstawia kontakt, który po aktywacji przełącza obwód, co pozwala na załączenie lub wyłączenie prądu. W praktyce, przyciski zwierne są niezwykle użyteczne w sytuacjach, gdzie wymagana jest prosta interakcja użytkownika z systemem, na przykład w domowych instalacjach oświetleniowych, gdzie naciśnięcie przycisku włącza światło. Wiedza o rozpoznawaniu tych symboli jest niezbędna dla każdego specjalisty zajmującego się projektowaniem oraz analizą układów elektrycznych, ponieważ umożliwia prawidłowe zrozumienie schematów elektrycznych i poprawną interpretację ich działania.

Pytanie 19

Jakie zakresy powinien mieć multimetr woltomierza, wykorzystywanego do konserwacji systemu sterującego bramą garażową, jeśli brama jest napędzana silnikami prądu stałego, zasilanymi napięciem 24 V, a system sterujący otrzymuje zasilanie z sieci 230 V?

A. AC 500 V i DC 10 V

B. DC 500 V i AC 50 V

C. AC 500 V i DC 50 V

D. DC 500 V i AC 100 V

Wybór zakresów AC 500 V i DC 50 V dla multimetru używanego do prac konserwacyjnych w systemie sterowania bramą garażową jest uzasadniony ze względu na specyfikę zasilania urządzeń. Zasilanie silników prądu stałego o napięciu 24 V wymaga, by woltomierz mierzył napięcia stałe w zakresie do 50 V, co jest wystarczające dla takich zastosowań. Z kolei, zasilanie układu sterowania z sieci 230 V wymaga pomiaru napięcia zmiennego, dlatego górny zakres 500 V w AC jest konieczny dla zapewnienia bezpieczeństwa i dokładności pomiarów. W praktyce, tego typu pomiar może być użyty do diagnozowania i konserwacji obwodów sterujących, co jest kluczowe w zapewnieniu ich prawidłowej pracy. Używając multimetru o odpowiednich zakresach, technicy mogą swobodnie sprawdzać zarówno napięcia niskie, jak i wysokie bez ryzyka uszkodzenia urządzenia, co jest zgodne z zasadami dobrych praktyk branżowych oraz normami bezpieczeństwa.

Pytanie 20

Którą czynność przedstawiono na rysunku?

A. Zaciskanie końcówki tulejkowej.

B. Zaciskanie opaski kablowej.

C. Klejenie na gorąco przewodu kabelkowego.

D. Ściąganie izolacji z przewodu.

Odpowiedź "Zaciskanie opaski kablowej" jest prawidłowa, ponieważ na zdjęciu przedstawiono narzędzie służące do zaciskania opasek kablowych. Opaski kablowe są powszechnie stosowane w instalacjach elektrycznych oraz w organizacji kabli w różnych aplikacjach, takich jak urządzenia komputerowe, automatyka przemysłowa czy instalacje domowe. Zaciskanie opaski kablowej pozwala na skuteczne zabezpieczenie wiązek przewodów, co zwiększa bezpieczeństwo instalacji oraz zapobiega przypadkowemu uszkodzeniu kabli. Stosując opaski kablowe, należy zwrócić uwagę na ich odpowiednią szerokość oraz materiał, z którego są wykonane, aby były zgodne z obowiązującymi standardami. Dobrą praktyką jest również stosowanie narzędzi mechanicznych, co pozwala uniknąć nadmiernego nacisku na przewody i ich uszkodzenia. Właściwe użycie opasek kablowych wpływa nie tylko na estetykę instalacji, ale także na jej funkcjonalność i trwałość.

Pytanie 21

Jakie narzędzia będą konieczne do zamocowania listew elektroizolacyjnych na ścianie z płyt gipsowych?

A. Zestaw kluczy, wkrętarka, wiertło, przecinak.

B. Nóż monterski, wiertarka, zestaw kluczy.

C. Piła do cięcia, przecinak, młotek.

D. Wiertarka, wiertło, piła do cięcia, wkrętak.

Wybór odpowiedzi 'Wiertarka, wiertło, piła do cięcia, wkrętak' jest prawidłowy, ponieważ montaż listew elektroizolacyjnych na ścianie gipsowej wymaga precyzyjnych narzędzi do wykonania otworów oraz odpowiedniego przymocowania listew. Wiertarka z wiertłem pozwala na wykonanie otworów w ścianie, co jest kluczowe dla stabilnego montażu. Piła do cięcia jest niezbędna, gdyż listew często trzeba dostosować do długości, co wymaga precyzyjnego cięcia. Ostatnim kluczowym narzędziem jest wkrętak, który umożliwia przymocowanie listew do ściany za pomocą odpowiednich śrub. Zastosowanie wiertarki i wiertła zgodnie z zasadami bhp jest niezbędne, aby uniknąć uszkodzeń ściany i zapewnić, że otwory są odpowiedniej głębokości. Dobrą praktyką jest także stosowanie wkrętów samowiercących, co ułatwia montaż oraz zwiększa trwałość mocowania.

Pytanie 22

Korzystając z podanego wzoru i tabeli wyznacz wartość rezystancji izolacji uzwojeń silnika w temperaturze 20 °C, jeżeli rezystancja izolacji uzwojeń tego silnika zmierzona w temperaturze 17 °C wyniosła 7,3 MΩ.

Współczynniki przeliczeniowe K₂₀ dla rezystancji izolacji uzwojeń silników

R₂₀ = K₂₀·Rₜ

Temperatura w °C	0	11	14	17	20	23	26	29	32
Współczynnik przeliczeniowy K₂₀	0,67	0,73	0,81	0,90	1,00	1,10	1,21	1,34	1,48

A. 6,57 MΩ

B. 8,11 MΩ

C. 8,20 MΩ

D. 6,40 MΩ

Poprawna odpowiedź to 6,57 MΩ, co można obliczyć przy użyciu wzoru R20 = k20 * Rs. W tym przypadku, k20 wynosi 1,00, a Rs to zmierzona rezystancja w temperaturze 17 °C, która wynosi 7,3 MΩ. Zgodnie z danymi z tabeli, k17 = 0,90. Obliczamy współczynnik przeliczeniowy: k20/k17 = 1,00/0,90 = 1,11. Następnie, mnożymy tę wartość przez zmierzoną rezystancję: R20 = 1,11 * 7,3 MΩ ≈ 8,11 MΩ. Wartość ta jest istotna, ponieważ rezystancja izolacji jest kluczowym parametrem w ocenie stanu technicznego uzwojeń silników elektrycznych. Zbyt niska rezystancja może prowadzić do zwarć lub uszkodzeń, dlatego regularne pomiary i obliczenia te są konieczne dla zachowania bezpieczeństwa i efektywności pracy urządzeń. Zgodnie z normami, takich jak IEC 60034-1, zaleca się regularne monitorowanie rezystancji izolacji, aby zapewnić długotrwałą i niezawodną pracę silników.

Pytanie 23

Rysunek przedstawia pomiar

A. rezystywności gruntu metodą pośrednią.

B. rezystywności gruntu metodą bezpośrednią.

C. rezystancji uziemień metodą techniczną.

D. rezystancji uziemień metodą kompensacyjną.

Odpowiedź 'rezystancji uziemień metodą techniczną' jest prawidłowa, ponieważ rysunek ilustruje schemat pomiaru rezystancji uziemienia w oparciu o metodę techniczną, która jest powszechnie stosowana w inżynierii elektrycznej. Metoda ta, znana także jako metoda Wennera, polega na umieszczeniu dwóch elektrod pomocniczych w równych odległościach od elektrody centralnej. Takie rozmieszczenie elektrod pozwala na dokładne pomiary napięcia i prądu, co umożliwia precyzyjne obliczenie rezystancji uziemienia. W praktyce, pomiar rezystancji uziemienia jest kluczowy dla zapewnienia skutecznej ochrony przed przepięciami oraz dla poprawnego działania systemów odgromowych. Warto również zauważyć, że zgodnie z normami, takimi jak PN-EN 50522, ważne jest, aby pomiary rezystancji uziemienia były wykonywane regularnie i w odpowiednich warunkach, aby zapewnić bezpieczeństwo instalacji elektrycznych.

Pytanie 24

Który rodzaj pomiaru pokazany jest na rysunku?

A. Impedancji zwarciowej.

B. Ciągłości przewodów.

C. Rezystancji izolacji stanowiska.

D. Napięcia dotykowego.

Nieznajomość pomiarów elektrycznych może prowadzić do błędnych wniosków i zagrożeń. Widzisz, jeśli chodzi o napięcie dotykowe, ciągłość przewodów czy impedancję zwarciową, to nie są te same pojęcia co pomiar rezystancji izolacji. Napięcie dotykowe dotyczy zagrożenia, jakie występuje, gdy mamy do czynienia z elementami pod napięciem. Jego pomiar nie mówi nic o stanie izolacji, a bardziej o ryzyku. Z kolei pomiar ciągłości przewodów potwierdza, że wszystko działa jak powinno, więc to też oddzielna sprawa. A impedancja zwarciowa to zupełnie inny temat, bo bada, co się dzieje w przypadku zwarcia. Mylenie tych pojęć może prowadzić do nieodpowiednich działań, a w konsekwencji do poważnych awarii. Dlatego ważne jest, żeby zrozumieć, czym różnią się te pomiary oraz jak je stosować w kontekście bezpieczeństwa instalacji elektrycznych.

Pytanie 25

Który z poniższych sposobów ochrony przed porażeniem elektrycznym jest weryfikowany przez pomiar rezystancji pętli zwarcia w instalacji elektrycznej?

A. Separacja elektryczna

B. Uziemienie ochronne

C. Samoczynne wyłączanie zasilania

D. Umieszczenie części dostępnych poza zasięgiem ręki

Uziemienie ochronne jest istotnym elementem systemów ochrony przed porażeniem, jednak polega na stworzeniu niskooporowego połączenia z ziemią, a nie na pomiarze rezystancji pętli zwarcia. Jego głównym celem jest zapewnienie, że w przypadku awarii prądu, nadmiar energii zostanie bezpiecznie odprowadzony do ziemi. Choć ważne, nie jest to metoda, która sama w sobie gwarantuje szybkie odłączenie zasilania. Separacja elektryczna to inny środek, który ma na celu unikanie niebezpiecznych kontaktów między różnymi obwodami, ale również nie jest bezpośrednio związana z pomiarem rezystancji pętli zwarcia. Działa na zasadzie fizycznego oddzielenia części instalacji, co minimalizuje ryzyko porażenia, ale nie zmienia parametrów elektrycznych samej instalacji. Umieszczenie części dostępnych poza zasięgiem ręki, mimo że może zmniejszyć ryzyko kontaktu z niebezpiecznymi elementami, nie jest odpowiednim rozwiązaniem, gdyż nie eliminuje ryzyka porażenia w sytuacjach awaryjnych. W każdej z tych koncepcji brakuje kluczowego odniesienia do mechanizmu działania samoczynnego wyłączania zasilania, który jest bezpośrednio związany z pomiarem rezystancji pętli zwarcia. To pomiar ten dostarcza informacji, które są kluczowe dla oceny, czy instalacja elektryczna jest w stanie bezpiecznie odciąć zasilanie w sytuacji awaryjnej, co czyni go fundamentalnym dla zapewnienia bezpieczeństwa elektrycznego.

Pytanie 26

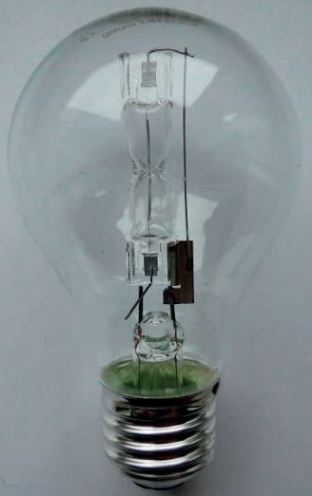

Jaki rodzaj źródła światła pokazano na zdjęciu?

A. Luminescencyjne.

B. Sodowe.

C. Halogenowe.

D. Wolframowe.

Odpowiedź 'Halogenowe' jest poprawna, ponieważ na zdjęciu widoczna jest żarówka halogenowa, która wyróżnia się swoimi unikalnymi cechami. Żarówki halogenowe to zaawansowana forma żarówek wolframowych, w których stosuje się halogen, co pozwala na ich pracy w wyższej temperaturze. W rezultacie włókno wolframowe jest bardziej efektywne, a żywotność żarówki się wydłuża. Dodatkowo, halogeny sprawiają, że światło emitowane przez te żarówki jest bardziej naturalne, co czyni je doskonałym wyborem do oświetlenia wnętrz oraz w zastosowaniach wymagających wysokiej jakości oświetlenia, takich jak wystawy, galerie, czy przestrzenie komercyjne. Warto również zwrócić uwagę, że żarówki halogenowe charakteryzują się wysokim wskaźnikiem oddawania barw (CRI), co oznacza, że kolory oświetlanych obiektów są przedstawiane w sposób zbliżony do rzeczywistego, co jest istotne w wielu branżach. Zastosowanie żarówek halogenowych jest zgodne z nowoczesnymi standardami efektywności energetycznej, a ich popularność wciąż rośnie w kontekście oświetlenia LED.

Pytanie 27

W pomieszczeniu przyłączowym budynku sprawdzono ciągłość głównego połączenia wyrównawczego między główną szyną wyrównawczą a czterema punktami, jak na rysunku. Który pomiar powinien wykazać brak ciągłości połączenia?

A. 4

B. 2

C. 3

D. 1

Prawidłowa odpowiedź to 4, ponieważ wskazuje na punkt, który może wykazywać brak ciągłości połączenia wyrównawczego. Punkt 4 jest połączony z rurą gazową, a jeśli instalacja gazowa została wykonana z materiału nieprzewodzącego prąd elektryczny, na przykład z plastiku, to brak ciągłości jest całkowicie uzasadniony. W praktyce, aby zapewnić bezpieczeństwo instalacji elektrycznej, istotne jest, aby wszystkie elementy metalowe były odpowiednio połączone, aby uniknąć ryzyka wystąpienia różnicy potencjałów. Zgodnie z normami, takimi jak PN-EN 62305, połączenia wyrównawcze powinny zapewniać skuteczne odprowadzanie prądów zakłócających oraz zabezpieczać przed niebezpiecznymi napięciami. Kiedy mówimy o punktach 1, 2 i 3, są one połączone z elementami metalowymi, które są przewodnikami elektryczności, co oznacza, że powinny wykazywać ciągłość połączenia. To pokazuje, jak ważne jest zrozumienie materiałów używanych w instalacji i ich właściwości przewodzących w kontekście bezpieczeństwa elektrycznego.

Pytanie 28

Jakie akcesoria są wymagane do podłączenia gniazda wtyczkowego do instalacji zrealizowanej przewodami LY?

A. Tester, wkrętak, lutownica

B. Ściągacz izolacji, lutownica, tester

C. Ściągacz izolacji, wkrętak, próbnik

D. Szczypce, wkrętak, lutownica

Aby prawidłowo podłączyć gniazdo wtyczkowe do sieci wykonanej przewodami LY, niezbędne są trzy podstawowe narzędzia: ściągacz izolacji, wkrętak oraz próbnik. Ściągacz izolacji pozwala na bezpieczne usunięcie izolacji z końców przewodów, co jest kluczowe dla uzyskania dobrego kontaktu elektrycznego. Użycie ściągacza jest zalecane, aby uniknąć uszkodzenia miedzi wewnątrz przewodu. Wkrętak jest niezbędny do mocowania gniazda oraz łączenia przewodów w zaciskach. Próbnik z kolei umożliwia sprawdzenie, czy w obwodzie znajduje się napięcie, co jest niezwykle istotne dla zapewnienia bezpieczeństwa podczas pracy. Stosując te narzędzia, wykonawcy mogą zapewnić, że instalacja będzie zgodna z obowiązującymi normami, takimi jak PN-IEC 60364, które określają zasady dotyczące instalacji elektrycznych. Prawidłowe użycie tych narzędzi poprawia niezawodność całego systemu elektrycznego oraz minimalizuje ryzyko awarii.

Pytanie 29

Który sposób podłączenia instalacji oświetleniowej jest poprawny?

A. D.

B. A.

C. B.

D. C.

Odpowiedź C jest poprawna, ponieważ przedstawia prawidłowy sposób podłączenia instalacji oświetleniowej, który jest zgodny z obowiązującymi normami bezpieczeństwa. W tym schemacie przewód fazowy L1 jest podłączony do włącznika, co umożliwia kontrolowanie zasilania żarówki. Gdy włącznik jest w pozycji wyłączonej, żarówka nie otrzymuje zasilania, co minimalizuje ryzyko porażenia prądem. Z kolei przewód neutralny N jest podłączony bezpośrednio do żarówki, co jest standardową praktyką w instalacjach elektrycznych. Ważnym elementem jest również podłączenie przewodu ochronnego PE do odpowiedniego punktu w oprawie oświetleniowej. Przewód ten ma kluczowe znaczenie dla zapewnienia bezpieczeństwa użytkowników, ponieważ w przypadku uszkodzenia izolacji, prąd popłynie do ziemi, minimalizując ryzyko porażenia. Taki sposób podłączenia gwarantuje, że w momencie, gdy włącznik jest wyłączony, nie ma napięcia na żarówce, co jest fundamentalną zasadą bezpieczeństwa w elektrotechnice.

Pytanie 30

Jakie minimalne napięcie znamionowe może posiadać izolacja przewodów używanych w sieci trójfazowej o niskim napięciu 230/400 V?

A. 300/500 V

B. 450/750 V

C. 300/300 V

D. 100/100 V

Izolacja przewodów stosowanych w sieciach trójfazowych niskiego napięcia, takich jak 230/400 V, powinna spełniać określone normy dotyczące napięcia znamionowego. Odpowiedź 300/500 V jest prawidłowa, ponieważ zapewnia odpowiedni margines bezpieczeństwa i wytrzymałość na napięcia krótkotrwałe, które mogą wystąpić w wyniku zakłóceń lub przepięć. Przykładowo, przewody o izolacji 300/500 V są powszechnie stosowane w instalacjach domowych oraz przemysłowych, gdzie wymagane jest zabezpieczenie przed zwarciami i innymi problemami elektrycznymi. Zgodnie z normą PN-EN 60228, przewody te muszą być odporne na wysokie temperatury oraz działanie substancji chemicznych, co czyni je idealnym wyborem do różnorodnych zastosowań. W praktyce, dobór odpowiedniej izolacji ma kluczowe znaczenie dla bezpieczeństwa i efektywności systemów elektrycznych, dlatego ważne jest, aby stosować przewody zgodne z wymaganiami dotyczącymi napięcia znamionowego, zapewniając tym samym wysoką jakość instalacji elektrycznych.

Pytanie 31

Który z wymienionych czynników nie wpływa na dopuszczalne obciążenie długotrwałe przewodów stosowanych w instalacji elektrycznej?

A. Przekrój poprzeczny przewodów

B. Metoda ułożenia przewodów

C. Rodzaj materiału izolacyjnego

D. Długość zamontowanych przewodów

Długość ułożonych przewodów nie ma bezpośredniego wpływu na dopuszczalną obciążalność długotrwałą przewodów w instalacji elektrycznej. Dopuszczalna obciążalność jest przede wszystkim związana z innymi parametrami, takimi jak przekrój poprzeczny żył, rodzaj materiału izolacji oraz sposób ułożenia przewodów. Długość przewodów może wpływać na spadek napięcia w instalacji, ale nie zmienia zasadniczo obciążalności przewodów pod względem ich zdolności do przewodzenia prądu. W praktyce oznacza to, że przy zachowaniu odpowiednich standardów, takich jak normy PN-IEC 60364, można stosować dłuższe odcinki przewodów, o ile są one odpowiednio dobrane pod względem innych parametrów. Przykładowo, przy projektowaniu obwodów elektrycznych w budynkach mieszkalnych, istotniejsze jest zapewnienie odpowiedniego przekroju żył oraz zastosowanie właściwych materiałów izolacyjnych, aby zapewnić bezpieczeństwo i wydajność instalacji.

Pytanie 32

Przed dokonaniem pomiaru rezystancji izolacji w instalacji elektrycznej najpierw należy odciąć napięcie zasilające, a potem

A. zamontować do opraw źródła światła, włączyć odbiorniki jednofazowe do gniazd wtyczkowych, włączyć silniki trójfazowe

B. zamontować do opraw źródła światła, wyłączyć odbiorniki jednofazowe z gniazd wtyczkowych, włączyć silniki trójfazowe

C. usunąć z opraw źródła światła, włączyć odbiorniki jednofazowe do gniazd wtyczkowych, odłączyć silniki trójfazowe

D. usunąć z opraw źródła światła, wyłączyć odbiorniki jednofazowe z gniazd wtyczkowych, odłączyć silniki trójfazowe

To, co napisałeś, jest trochę nie tak. Wybór złej sekwencji działań przed pomiarem rezystancji izolacji może prowadzić do różnych kłopotów, zarówno z bezpieczeństwem, jak i z jakością wyników. Na przykład, jeśli nie wymontujesz źródeł światła i nie wyłączysz jednofazowych odbiorników, to narażasz się na ryzyko porażenia prądem. Włączenie ich przed testem może dać złe wyniki i stwarza niebezpieczeństwo dla osoby przeprowadzającej pomiar. To jest sprzeczne z zasadą, że trzeba upewnić się, że wszystko jest odcięte od prądu. Dobrze jest pamiętać, że podłączanie urządzeń bez wcześniejszego ich rozłączenia może wprowadzić niechciane napięcia do obwodu, co grozi uszkodzeniem sprzętu pomiarowego i może wprowadzić zamieszanie w diagnozowaniu stanu izolacji. Często takie pomyłki wynikają z braku wiedzy o odpowiednich zasadach bezpieczeństwa oraz testów elektrycznych, co może prowadzić do błędów w pomiarach, a nawet do zagrożenia dla zdrowia i życia. Dlatego ważne jest, żeby zawsze trzymać się ustalonych norm i dobrych praktyk przed przystąpieniem do jakichkolwiek prac związanych z instalacją elektryczną.

Pytanie 33

Którego typu gniazda elektrycznego dotyczy symbol graficzny przedstawiony na ilustracji?

A. Jednofazowego bez styku ochronnego.

B. Trójfazowego ze stykiem ochronnym.

C. Trójfazowego bez styku ochronnego.

D. Jednofazowego ze stykiem ochronnym.

Poprawna odpowiedź to "Jednofazowego ze stykiem ochronnym". Symbol graficzny przedstawiony na ilustracji rzeczywiście odpowiada gniazdu jednofazowemu, co można zidentyfikować dzięki obecności trzech kluczowych elementów. Linia pionowa oznacza fazę, pozioma reprezentuje przewód neutralny, a półokrąg wskazuje na styk ochronny. Stosowanie gniazd jednofazowych ze stykiem ochronnym jest istotne w kontekście bezpieczeństwa elektrycznego, gdyż zapewniają one dodatkową ochronę przed porażeniem prądem elektrycznym. W praktyce, takie gniazda są powszechnie stosowane w gospodarstwach domowych oraz biurach, gdzie istnieje ryzyko kontaktu użytkownika z elementami przewodzącymi prąd. Standardy krajowe, takie jak PN-EN 60309, podkreślają znaczenie stosowania gniazd z zabezpieczeniem, zwłaszcza w środowiskach o dużym ryzyku, takich jak warsztaty czy miejsca pracy z zastosowaniem maszyn elektrycznych. Wiedza o tych standardach jest kluczowa dla odpowiedniego doboru sprzętu elektrycznego oraz zapewnienia bezpieczeństwa użytkowników.

Pytanie 34

Jak często powinny być wykonywane konserwacje urządzeń w instalacji elektrycznej w budynkach mieszkalnych?

A. Przed każdym uruchomieniem urządzenia

B. Zgodnie z instrukcją obsługi danego odbiornika

C. Każdorazowo podczas badań okresowych instalacji

D. Co najmniej raz na dwa lata

Odpowiedź 'Zgodnie z instrukcją obsługi danego odbiornika' jest prawidłowa, ponieważ każda instalacja elektryczna oraz jej komponenty, takie jak odbiorniki, mają specyficzne wymagania dotyczące konserwacji określone przez producenta. Instrukcje obsługi zawierają zalecenia dotyczące częstotliwości przeglądów, które są dostosowane do charakterystyki danego urządzenia, jego zastosowania oraz warunków eksploatacyjnych. Na przykład, urządzenia używane w warunkach dużej wilgotności, jak np. piece elektryczne w łazienkach, mogą wymagać częstszych przeglądów. Regularna konserwacja pozwala na wczesne wykrywanie ewentualnych usterek, co wpływa na bezpieczeństwo użytkowania i niezawodność działania odbiorników. Ponadto, stosowanie się do zaleceń producenta związanych z konserwacją jest również zgodne z przepisami prawa, co może być istotne w przypadku inspekcji technicznych. Warto przy tym pamiętać, że w razie braku dostępu do instrukcji, należy zwrócić się o pomoc do specjalistów, którzy mogą ocenić stan techniczny urządzeń oraz zalecić odpowiednie działania.

Pytanie 35

Do której czynności przeznaczone jest narzędzie przedstawione na ilustracji?

A. Do zaciskania końcówek oczkowych.

B. Do zaciskania końcówek tulejkowych.

C. Do docinania przewodów.

D. Do ściągania izolacji z żył przewodów.

To, co widzisz na obrazku, to szczypce do ściągania izolacji. To naprawdę ważne narzędzie, jeśli pracujesz z kablami elektrycznymi. Mają one fajną budowę, bo mają regulowany ogranicznik, dzięki czemu możesz dokładnie ściągnąć izolację i nie uszkodzić samego przewodu. Jak już wiesz, do podłączania przewodów elektrycznych trzeba dobrze przygotować te kable, dlatego te szczypce są wręcz niezbędne. W elektryce bezpieczeństwo jest priorytetem, więc robienie tego z dużą uwagą zmniejsza ryzyko zwarć i innych problemów. Kiedy wszystko jest dobrze połączone, to znaczy, że instalacja będzie trwała i bezpieczna. No i nie można zapomnieć, że używając takich szczypiec, oszczędzasz czas, co na budowie albo przy modernizacji instalacji jest super ważne.

Pytanie 36

Który rodzaj żarówki przedstawiono na ilustracji?

A. Halogenowy.

B. Ledowy.

C. Wolframowy.

D. Rtęciowy.

Żarówka LED, którą przedstawiono na ilustracji, jest doskonałym przykładem nowoczesnych rozwiązań oświetleniowych. Charakteryzuje się ona nie tylko wysoką efektywnością energetyczną, ale także długą żywotnością, sięgającą nawet 25 000 godzin. Diody LED, umieszczone na żółtych paskach wewnątrz szklanej bańki, zapewniają równomierne rozproszenie światła, co wpływa na komfort użytkowania. W przeciwieństwie do tradycyjnych żarówek wolframowych, które emitują dużą ilość ciepła, żarówki LED pozostają chłodne podczas pracy, co zwiększa bezpieczeństwo i zmniejsza ryzyko pożaru. Ponadto, żarówki LED są dostępne w różnych temperaturach barwowych, co pozwala na dostosowanie oświetlenia do indywidualnych potrzeb użytkownika. Przykładem zastosowania żarówek LED mogą być systemy oświetleniowe w biurach, gdzie ich wysoka efektywność przekłada się na zmniejszenie kosztów energii oraz poprawę jakości pracy dzięki lepszemu oświetleniu. Warto również zauważyć, że według norm unijnych i standardów efektywności energetycznej, stosowanie żarówek LED jest promowane jako sposób na ograniczenie emisji CO2 oraz zmniejszenie wpływu na środowisko.

Pytanie 37

Kontrola instalacji elektrycznych, które są narażone na szkodliwe działanie warunków atmosferycznych lub destrukcyjne oddziaływanie czynników występujących podczas eksploatacji budynku, powinna odbywać się nie rzadziej niż raz na

A. kwartał

B. rok

C. 4 lata

D. 2 lata

Wybór nieodpowiedniego okresu pomiędzy kontrolami instalacji elektrycznych może prowadzić do poważnych konsekwencji zarówno dla bezpieczeństwa użytkowników, jak i dla stanu technicznego budynku. Decydując się na kontrolę co kwartał, można błędnie zakładać, że tak częste inspekcje są niezbędne dla zapewnienia bezpieczeństwa. Takie podejście może prowadzić do niepotrzebnych kosztów i obciążenia dla właścicieli budynków, które mogą być nadmierne w porównaniu do rzeczywistych potrzeb. Z drugiej strony, wybierając okres dwóch lub czterech lat, użytkownicy mogą nie dostrzegać, że instalacje elektryczne, szczególnie te narażone na działanie czynników atmosferycznych, mogą ulegać szybkiemu zużyciu. Statystyki pokazują, że awarie elektryczne często występują w wyniku zaniedbania regularnych kontroli, co może skutkować nie tylko stratami materialnymi, ale i zagrożeniem dla życia ludzi. Dlatego istotne jest, aby nie opierać się na subiektywnych odczuciach co do stanu technicznego instalacji, lecz kierować się zaleceniami norm branżowych, które wskazują na konieczność przeprowadzania kontroli co roku. Umożliwia to nie tylko zachowanie bezpieczeństwa, ale również utrzymanie instalacji w odpowiednim stanie technicznym przez długi czas.

Pytanie 38

Posługując się tabelą dobierz wyłącznik nadmiarowo-prądowy o największym prądzie znamionowym, który może zabezpieczać obwód jednofazowy, wykonany przewodami o przekroju 1,5 mm², ułożonymi w sposób B2.

Tabela: Obciążalność długotrwała I, [A] przewodów miedzianych o izolacji polwinitowej przy obliczeniowej temperaturze 25^oC
Ułożenie	A1		A2		B1		B2		C		E
Liczba jednocześnie obciążonych żył	2	3	2	3	2	3	2	3	2	3	2	3
Przekrój mm²	Dopuszczalna obciążalność długotrwała, A
1,5	15,5	14,5	15,5	14	18,5	16,5	17,5	16	21	18,5	23	19,5
2,5	21	19	18,5	19,5	25	22	24	21	29	25	32	27
4	28	25	27	24	34	30	32	29	28	34	42	36

A. B20

B. C6

C. B16

D. B6

Odpowiedź "B16" jest poprawna, ponieważ wyłącznik nadmiarowo-prądowy oznaczony jako B16 ma prąd znamionowy 16 A, co jest najbliższą wartością nieprzekraczającą dopuszczalnej obciążalności długotrwałej przewodów o przekroju 1,5 mm² ułożonych w sposób B2 wynoszącej 16,5 A. Wybór odpowiedniego wyłącznika nadmiarowo-prądowego jest kluczowy w kontekście zapewnienia bezpieczeństwa instalacji elektrycznej. W przypadku przewodów o takim przekroju, należy pamiętać, że ich maksymalna obciążalność długotrwała powinna być zawsze przekraczana przez wartość prądową wyłącznika, jednak nie może ona jej przekraczać o więcej niż 10%. Używając wyłącznika B16, możemy być pewni, że ochrona przewodów będzie odpowiednia, a ryzyko przegrzania lub ich uszkodzenia zostanie zminimalizowane. Rekomendacje dotyczące użycia wyłączników nadmiarowo-prądowych w instalacjach jednofazowych, takie jak te zawarte w normie PN-IEC 60898-1, jasno określają, że dobór odpowiedniego zabezpieczenia powinien być uzależniony od zastosowania oraz przewidywanego obciążenia. Przykładowo, w przypadku obwodów zasilających gniazdka w domach jednorodzinnych, wyłącznik B16 jest standardowym wyborem, zapewniającym nie tylko ochronę przed przeciążeniem, ale również przed zwarciem.

Pytanie 39

Który element osprzętu łączeniowego przedstawiono na rysunku?

A. Szynę montażową.

B. Szynę łączeniową.

C. Listwę zaciskową.

D. Listwę elektroinstalacyjną.

Szyna łączeniowa, którą rozpoznałeś na zdjęciu, pełni istotną rolę w systemach elektroinstalacyjnych. Jest to komponent, który umożliwia efektywne połączenie i dystrybucję energii elektrycznej pomiędzy różnymi urządzeniami w rozdzielnicy. Dzięki zastosowaniu szyny łączeniowej, możliwe jest zminimalizowanie oporów elektrycznych i zredukowanie strat energii, co jest kluczowe w projektowaniu nowoczesnych instalacji elektrycznych. W praktyce, takie szyny są często stosowane w obiektach komercyjnych oraz przemysłowych, gdzie wymagane jest jednoczesne podłączenie wielu urządzeń, takich jak wyłączniki, bezpieczniki czy urządzenia automatyki. Ponadto, zgodnie z normami IEC 61439, szyny łączeniowe muszą spełniać określone wymagania dotyczące przewodności oraz odporności na przeciążenia. Dzięki temu, ich stosowanie podnosi nie tylko efektywność, ale również bezpieczeństwo całej instalacji elektrycznej.

Pytanie 40

Na podstawie przedstawionego schematu ideowego, określ jaki błąd popełniono przy montażu instalacji elektrycznej podtynkowej ułożonej w rurach.

A. W instalacji nieprawidłowo połączono przewód ochronny.

B. Błędnie połączono przewody instalacji do zacisków żyrandola.

C. Zastosowano niewłaściwy typ łącznika instalacyjnego.

D. W rury wciągnięto niewłaściwą liczbę przewodów.

Błędne odpowiedzi, takie jak niewłaściwe połączenie przewodów instalacji do zacisków żyrandola czy niesprawidłowe połączenie przewodu ochronnego, wynikają z niepełnego zrozumienia zasady działania instalacji elektrycznych. W przypadku pierwszego błędu, pomylenie przewodów może prowadzić do poważnych zagrożeń, takich jak zwarcie czy uszkodzenie sprzętu, co negatywnie wpływa na bezpieczeństwo użytkowników. Z kolei niepoprawne połączenie przewodu ochronnego wprowadza ryzyko porażenia prądem, co jest sprzeczne z fundamentalnymi zasadami bezpieczeństwa, określonymi w normach takich jak PN-IEC 60364. Drugą nieprawidłową koncepcją jest zrozumienie liczby przewodów w instalacji. W przypadku stosowania zbyt wielu przewodów w rurze, może dojść do ich przegrzewania i uszkodzenia izolacji, co stwarza ryzyko pożaru. W praktyce, projektanci instalacji muszą przestrzegać odpowiednich standardów dotyczących liczby przewodów, które mogą być prowadzone w danej rurze, aby zachować optymalne warunki pracy i bezpieczeństwo. Zrozumienie tych zasad jest kluczowe dla prawidłowego montażu i eksploatacji systemów elektrycznych, co powinno być priorytetem dla każdego specjalisty w branży.

Rozpocznij nowy egzamin

Powrót do strony głównej
