Informacje o egzaminie:

Zawód: Technik mechanik
Kwalifikacja: MEC.05 - Użytkowanie obrabiarek skrawających
Data rozpoczęcia: 29 kwietnia 2026 14:26
Data zakończenia: 29 kwietnia 2026 14:42

Egzamin zdany!

Wynik: 29/40 punktów (72,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Do wykonania części przedstawionej na rysunku należy (w kolejności technologicznej) wykonać następujące zabiegi:

A. pogłębianie, frezowanie płaszczyzn, frezowanie rowka.

B. frezowanie skosu, frezowanie płaszczyzn, wiercenie.

C. frezowanie płaszczyzn, frezowanie skosu, frezowanie rowka.

D. rozwiercanie, frezowanie płaszczyzn, frezowanie skosu.

Odpowiedź frezowanie płaszczyzn, frezowanie skosu, frezowanie rowka jest prawidłowa, ponieważ odpowiada typowej kolejności technologicznej obróbki skrawaniem. Proces zaczyna się od frezowania płaszczyzn, co jest kluczowe dla uzyskania dokładnych i równych powierzchni, które stanowią fundament dla dalszych operacji obróbczych. Frezowanie skosu, jako drugi krok, umożliwia formowanie krawędzi detalu zgodnie z wymaganiami projektu, co jest szczególnie istotne w kontekście estetyki i funkcjonalności komponentu. Na końcu, frezowanie rowka umożliwia nadanie detalu ostatecznego kształtu, co jest zgodne z wymaganiami rysunku technicznego. Te operacje są zgodne z najlepszymi praktykami inżynieryjnymi, które podkreślają znaczenie precyzyjnych i uporządkowanych procesów technologicznych w produkcji. Warto zwrócić uwagę, że stosowanie tej kolejności obróbczej wpływa na jakość wyrobu końcowego oraz efektywność produkcji. Przykładem zastosowania tej procedury może być produkcja części maszyn, gdzie precyzyjne wymiary i kształty są kluczowe dla ich funkcjonowania.

Pytanie 2

Co nie jest przyrządem do pomiaru?

A. mikrometr kabłąkowy zewnętrzny

B. suwmiarka uniwersalna

C. pasametr z czujnikiem zegarowym

D. średnicówka mikrometryczna

Odpowiedź 'pasametr z czujnikiem zegarowym' jest prawidłowa, ponieważ nie jest to przyrząd pomiarowy w sensie tradycyjnym, lecz narzędzie, które wspomaga pomiar w warunkach specyficznych. Pasametr służy do pomiaru długości, ale w zestawieniu z czujnikiem zegarowym traktowany jest bardziej jako narzędzie wspierające proces pomiarowy, a nie samodzielny przyrząd pomiarowy. Mikrometry, takie jak mikrometr kabłąkowy zewnętrzny, średnicówka mikrometryczna oraz suwmiarka uniwersalna, są klasycznymi narzędziami stosowanymi w precyzyjnym pomiarze wymiarów, co znajduje zastosowanie w inżynierii, metalurgii i wielu innych dziedzinach. Na przykład, mikrometr kabłąkowy jest wykorzystywany do dokładnych pomiarów średnic zewnętrznych, co jest kluczowe w produkcji części mechanicznych. Standardy takie jak ISO 3611 definiują wymagania dotyczące takich narzędzi, co podkreśla ich znaczenie w zapewnieniu precyzyjnych i powtarzalnych pomiarów.

Pytanie 3

Jakie działanie wywołuje funkcja M05 w programie sterującym?

A. uruchomienie obrotów w lewo

B. zakończenie działania programu

C. wstrzymanie obrotów

D. uruchomienie chłodziwa

Funkcja M05 w programie sterującym jest odpowiedzialna za zatrzymanie obrotów narzędzia w maszynach CNC, co jest kluczowe w wielu procesach obróbczych. Zatrzymanie obrotów może być zlecone w różnych warunkach, takich jak zakończenie operacji lub w sytuacji awaryjnej, gdy wymagana jest natychmiastowa interwencja. Przykładowo, po przeprowadzeniu określonej sekwencji cięcia, operator może użyć M05 do zatrzymania wrzeciona przed zmianą narzędzia, co zapewnia bezpieczeństwo i precyzję. Standardy przemysłowe, takie jak ISO 6983, definiują kod G i M, a ich prawidłowe użycie jest kluczowe dla efektywności i bezpieczeństwa operacji CNC. Działanie M05 jest zgodne z najlepszymi praktykami w zakresie programowania CNC, co pozwala na uzyskanie wysokiej jakości obróbki oraz minimalizację ryzyka uszkodzenia narzędzi oraz materiałów.

Pytanie 4

Do wytaczania otworów nieprzelotowych należy zastosować nóż pokazany na rysunku oznaczonym literą

A. A.

B. D.

C. C.

D. B.

Nóż oznaczony literą D jest odpowiedni do wytaczania otworów nieprzelotowych ze względu na swój specyficzny kształt, który umożliwia efektywne formowanie dna otworu. W praktyce, wytaczanie otworów nieprzelotowych jest kluczowym procesem w obróbce mechanicznej, który znajduje zastosowanie w wielu branżach, takich jak motoryzacja, lotnictwo i produkcja maszyn. Dobór odpowiedniego narzędzia jest niezbędny, aby zapewnić precyzję i jakość wykonania. Nóż D, charakteryzujący się odpowiednią geometrią i kątem natarcia, minimalizuje ryzyko uszkodzenia materiału i zapewnia optymalne odprowadzenie wiórów. W standardach przemysłowych, takich jak ISO 9001, podkreśla się znaczenie stosowania właściwych narzędzi do określonych operacji, co przekłada się na wydajność i jakość produkcji. Przykładem może być zastosowanie noży do wytaczania w produkcji wałów, gdzie precyzyjne otwory są kluczowe dla prawidłowego działania komponentów.

Pytanie 5

Elementem służącym do zmiany kierunku ruchu mechanicznego sań wzdłużnych przy zachowaniu kierunku obrotu wrzeciona jest

A. gitara

B. wałek pociągowy

C. nawrotnica

D. skrzynka suportowa

Skrzynka suportowa jest istotnym elementem w mechanizmach obróbczych, jednak jej funkcja nie sprowadza się do zmiany kierunku przesuwu sań bez zmiany kierunku obrotów wrzeciona. Skrzynka suportowa umożliwia przekazywanie ruchu z wrzeciona na narzędzie skrawające, ale nie jest zaprojektowana do zmiany kierunku ruchu mechanicznego bez zmiany kierunku obrotu. Gitara, w kontekście pytania, jest instrumentem muzycznym i nie ma znaczenia w obróbce mechanicznej, więc nie można jej uznać za odpowiedni mechanizm do zmiany kierunku przesuwu. Wałek pociągowy, z kolei, jest elementem układów napędowych w niektórych maszynach, ale ma ograniczone zastosowanie w kontekście precyzyjnego zarządzania kierunkiem ruchu sań wzdłużnych. W praktyce, błędne zrozumienie funkcji tych mechanizmów może prowadzić do nieefektywnego projektowania maszyn oraz niepoprawnego doboru elementów w procesie obróbki. Kluczowe jest zrozumienie, że różne mechanizmy mają określone funkcje i zastosowania, a ich mylne utożsamianie może skutkować problemami w produkcji oraz obniżeniem jakości wykonanej pracy.

Pytanie 6

W którym miejscu programu sterującego należy wprowadzić zmiany, aby skorygować wartość posuwu?

A. N15 G0 X100 Z120 M04

B. N20 G1 Z80

C. N05 G90 G95 G54

D. N10 T0101 S150 F200

Odpowiedź N10 T0101 S150 F200 jest trafna, bo odnosi się do bloku, gdzie określamy parametry narzędzia, a także prędkości obrotowe i posuw. Zrozumienie, że F200 oznacza, że posuw wynosi 200 jednostek na minutę, jest kluczowe, zwłaszcza przy korekcie wartości posuwu. W praktyce zmiana wartości F pozwala na dostosowanie prędkości, z jaką narzędzie porusza się w stosunku do materiału. Wysoka jakość obróbki i efektywność skrawania wymaga użycia odpowiednich wartości posuwu. Kiedy posuw jest za niski, narzędzie może się przegrzać i w efekcie uszkodzić, a zbyt wysoka wartość posuwu z kolei negatywnie wpływa na jakość powierzchni i przyspiesza zużycie narzędzi. Dlatego dobrze jest optymalizować wartości posuwu w bloku N10, bo to zgodne z najlepszymi praktykami obróbczych i naprawdę zwiększa efektywność produkcji.

Pytanie 7

W którym z przedstawionych na rysunku rodzajów uchwytów należy zamocować na tokarce uniwersalnej pręt o przekroju ośmiokąta foremnego?

A. C.

B. D.

C. B.

D. A.

Uchwyt czteroszczękowy niezależny (D) jest idealnym rozwiązaniem do mocowania prętów o przekroju ośmiokątnym, ponieważ każda z czterech szczęk może być ustawiana niezależnie. Dzięki temu możliwe jest precyzyjne wycentrowanie pręta, co jest kluczowe przy obróbce. Przykładem zastosowania uchwytów czteroszczękowych w praktyce jest produkcja elementów o nieregularnych kształtach, gdzie dokładność mocowania wpływa na jakość obróbki oraz wymiary końcowe wyrobu. Użycie uchwytów trójszczękowych, które działają na zasadzie symetrycznego zacisku, może skutkować nieprawidłowym zamocowaniem pręta o ośmiokątnym przekroju, co prowadzi do drgań, a w konsekwencji do uszkodzeń narzędzi skrawających oraz obróbki. Zgodnie z najlepszymi praktykami w obróbce skrawaniem, warto zawsze dobierać uchwyty w zależności od kształtu obrabianego materiału oraz specyfikacji maszyny, co wpływa na efektywność i bezpieczeństwo procesu produkcyjnego.

Pytanie 8

Które z wymienionych zjawisk dotyczących oddziaływania ostrza narzędzia na warstwę wierzchnią oddziałuje w najmniejszym stopniu na wytrzymałość obrabianego przedmiotu?

A. Narost na ostrzu, który powstaje podczas obróbki

B. Utwardzenie powierzchni w trakcie obróbki

C. Zgniot powierzchni w trakcie obróbki

D. Naprężenia wewnętrzne powstające w trakcie obróbki

Odpowiedzi związane z naprężeniami własnymi, utwardzeniem powierzchni oraz zgniotem powierzchni podczas obróbki mają istotne znaczenie w kontekście wpływu na wytrzymałość obrabianego przedmiotu. Naprężenia własne, które powstają w wyniku procesów obróbczych, mogą prowadzić do powstawania mikropęknięć oraz zmniejszenia trwałości materiału. Utwardzenie powierzchni, będące efektem obróbczej obróbki cieplnej lub mechanicznej, znacząco podnosi twardość i odporność na zużycie, co bezpośrednio wpływa na wytrzymałość elementów w pracy. Zgniot powierzchni, następujący w wyniku kontaktu narzędzia z materiałem, może powodować zmiany strukturalne w obrabianym materiale, co prowadzi do wystąpienia zjawisk takich jak uformowanie wtrąceń czy zmiany w mikroskopijnych właściwościach materiału. Wiele osób może mylić te zjawiska, zakładając, że narost na ostrzu jest równie istotny, co inne zjawiska. Istotne jest zrozumienie, że wpływ na wytrzymałość materiału jest złożony i wieloaspektowy, a to, co rzeczywiście oddziałuje na jakość i trwałość, wymaga analizy w kontekście całego procesu obróbczego oraz właściwości materiału. W praktyce, standardy dotyczące obróbki skrawaniem, takie jak ISO 8688, dostarczają wytycznych co do optymalizacji parametrów obróbczych, co pozwala na minimalizowanie negatywnych skutków wymienionych zjawisk.

Pytanie 9

Ile wynoszą odchyłki graniczne wymiaru wynikowego X?

A. es=+0,125 ei=-0,045

B. es=+0,045 ei=-0,125

C. es=0 ei=-0,125

D. es=+0,125 ei=-0,205

Odpowiedź es=+0,125 ei=-0,205 jest prawidłowa, ponieważ odchyłki graniczne wymiaru wynikowego X oblicza się jako sumę odchyłek granicznych wymiarów składowych. W podanym przykładzie dla wymiaru 10 mm odchyłki wynoszą es = +0,125 mm oraz ei = -0,125 mm, co oznacza, że wymiar ten może wahać się od 9,875 mm do 10,125 mm. Dla wymiaru 14 mm mamy natomiast es = 0 mm i ei = -0,08 mm, co daje zakres od 13,92 mm do 14 mm. Sumując te odchyłki, otrzymujemy dla wymiaru X odchyłki es = +0,125 mm i ei = -0,205 mm. Zrozumienie i poprawne obliczenie odchyleń granicznych jest kluczowe w inżynierii produkcji oraz kontroli jakości, ponieważ pozwala na precyzyjne określenie tolerancji wymiarowych, co ma bezpośredni wpływ na dopasowanie elementów w procesach montażowych i funkcjonalność gotowych produktów. W branży standardy ISO 286-1 oraz ISO 2768 dostarczają wytycznych dotyczących tolerancji wymiarowych i odchyleń, które są stosowane powszechnie w projektowaniu i produkcji, co podkreśla ich znaczenie w praktyce inżynieryjnej.

Pytanie 10

Jakie rozwiązanie stosuje się do mocowania frezów piłkowych?

A. tulei redukcyjnej

B. trzpienia frezarskiego

C. oprawki zaciskowej

D. trzpienia zabierakowego

Odpowiedzi 'trzpienia zabierakowego', 'oprawki zaciskowej' oraz 'tulei redukcyjnej' są błędne z kilku powodów. Trzpień zabierakowy, choć jest używany w różnych narzędziach skrawających, nie jest standardowym rozwiązaniem w kontekście mocowania frezów piłkowych. Jego konstrukcja często nie zapewnia wymaganego stopnia stabilności i precyzji, co jest kluczowe w obróbce z użyciem frezów piłkowych. Z kolei oprawki zaciskowe są wykorzystywane w innych typach narzędzi, takich jak wiertła, gdzie potrzebne jest szybkie mocowanie i demontaż. Przy mocowaniu frezów piłkowych, stabilność jest kluczowa, a oprawki zaciskowe mogą nie zapewnić wymaganej sztywności, co wpływa na jakość obróbki. Tuleje redukcyjne służą do dostosowywania średnicy narzędzi do wrzecion obrabiarek, ale same w sobie nie są przeznaczone do mocowania frezów piłkowych. Mogą prowadzić do luzów, co jest niepożądane w precyzyjnej obróbce. Użytkownicy często mylą funkcje tych elementów mocujących, przez co mogą wybierać niewłaściwe rozwiązania, co negatywnie wpływa na efektywność procesów produkcyjnych oraz bezpieczeństwo pracy. Zrozumienie różnic między tymi elementami jest kluczowe dla prawidłowego doboru narzędzi i ich mocowania w procesach obróbczych.

Pytanie 11

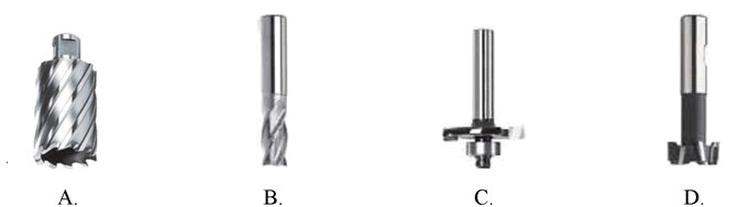

Do wykonania rowków teowych stosuje się w pierwszej kolejności frez trzpieniowy, a następnie frez pokazany na zdjęciu oznaczonym literą

A. C.

B. B.

C. A.

D. D.

Wybór niewłaściwego narzędzia do obróbki rowków teowych może prowadzić do znacznych problemów w precyzji i jakości wykonania. Odpowiedzi A, B i C sugerują użycie innych frezów, które nie są dedykowane do tego konkretnego rodzaju obróbki. Frezy różnią się między sobą nie tylko kształtem, ale także geometrią ostrzy, co ma kluczowe znaczenie podczas wykonywania rowków teowych. Na przykład, frezy o innej konstrukcji mogą nie umożliwiać osiągnięcia wymaganego profilu rowka, co prowadzi do niedokładności, a w dłuższej perspektywie do uszkodzenia elementów łączonych. Typowym błędem myślowym jest przypuszczanie, że dowolny frez może być użyty do każdego rodzaju obróbki, co jest absolutnie nieprawdziwe. Właściwe narzędzie powinno być dobrane w zależności od specyfiki zadania oraz materiału, który będzie obrabiany. Należy również pamiętać, że dobór narzędzi jest zgodny z najlepszymi praktykami branżowymi oraz standardami jakości, co przekłada się na bezpieczeństwo pracy oraz efektywność procesu produkcyjnego. Użycie narzędzi niewłaściwych do danego zastosowania nie tylko zwiększa koszty produkcji poprzez konieczność poprawek, ale także może prowadzić do uszkodzenia sprzętu oraz obniżenia jakości końcowego wyrobu.

Pytanie 12

Jakie zastosowanie ma czujnik zegarowy?

A. weryfikacja kształtu geometrycznego elementu

B. określanie chropowatości

C. powiększanie obrazu niewielkich obiektów

D. mierzenie kąta

Czujnik zegarowy, znany również jako miernik zegarowy, jest precyzyjnym narzędziem pomiarowym wykorzystywanym do sprawdzania kształtu geometrycznego elementów mechanicznych. Umożliwia on pomiar odchyleń od idealnych wymiarów, co jest kluczowe w procesach produkcyjnych i kontroli jakości. Przykładem zastosowania czujnika zegarowego jest pomiar tolerancji w częściach maszyn czy narzędziach skrawających. W branży inżynieryjnej i produkcyjnej, zgodnie z normami ISO, precyzyjne pomiary są niezbędne dla zapewnienia odpowiedniej jakości produktów. Dobre praktyki wskazują, że regularne używanie czujników zegarowych w pomiarach pozwala na identyfikację problemów w procesie produkcyjnym oraz minimalizację odpadów, co przekłada się na zwiększenie efektywności i obniżenie kosztów. Znajomość zasad działania czujników zegarowych oraz ich prawidłowa kalibracja są fundamentami skutecznego zarządzania jakością w przedsięwzięciach przemysłowych.

Pytanie 13

Ile wartości kompensacyjnych posiadają wiertła używane w obrabiarkach numerycznych?

A. Jedną.

B. Trzy.

C. Dwie.

D. Cztery.

Wybór odpowiedzi wskazujących na więcej niż jedną wartość korekcyjną dla wierteł w obrabiarkach numerycznych może prowadzić do nieporozumień związanych z zarządzaniem narzędziami i ich parametrami. Istnieje mylne przekonanie, że każde narzędzie powinno mieć różne wartości korekcyjne, co nie jest zgodne z najlepszymi praktykami w branży. W rzeczywistości przyjęcie jednej wartości korekcyjnej pozwala na uproszczenie procesu ustawiania narzędzi, co jest kluczowe w kontekście efektywności produkcji. Większa liczba wartości korekcyjnych mogłaby wprowadzać chaos w systemie sterowania, zwiększając ryzyko błędów w obróbce oraz komplikując programowanie i kontrolę jakości. Dodatkowo, błędna interpretacja dotycząca liczby wartości korekcyjnych może wynikać z mylenia narzędzi o różnych zastosowaniach, gdzie niektóre z nich mogą rzeczywiście wymagać większej liczby korekcji, ale nie dotyczy to wierteł CNC. Ważne jest, aby operatorzy i programiści byli świadomi, jak istotne jest precyzyjne określenie właściwości narzędzi przed rozpoczęciem obróbki, aby uniknąć niepotrzebnych opóźnień i strat materiałowych.

Pytanie 14

Uruchomienie obrabiarki CNC w trybie pracy automatycznej "blok po bloku" wymaga naciśnięcia przy w kolejności:

A. JOG→CYCLE STOP→SINGLE BLOCK

B. RESET→MDA→JOG

C. MDA→SINGLE BLOCK→JOG

D. AUTO→SINGLE BLOCK→CYCLE START

Odpowiedź 'AUTO→SINGLE BLOCK→CYCLE START' jest jak najbardziej trafna. Gdy uruchamiamy maszynę CNC w trybie automatycznym, pierwszym krokiem jest ustawienie jej na tryb AUTO. Dzięki temu maszyna działa w pełni automatycznie, co przyspiesza cały proces produkcji. Potem aktywacja opcji 'SINGLE BLOCK' pozwala nam kontrolować każdy etap obróbki krok po kroku, co jest ważne, bo możemy wprowadzać poprawki w razie potrzeby. A na końcu 'CYCLE START' rusza cykl obróbczy, co jest absolutnie niezbędne do rozpoczęcia pracy. Taka procedura jest zgodna z najlepszymi praktykami w branży i pomaga uniknąć błędów, co jest szczególnie ważne przy precyzyjnej obróbce materiałów. Warto to znać, żeby efektywnie i bezpiecznie korzystać z maszyn CNC.

Pytanie 15

Której z wymienionych operacji nie można wykonać z wykorzystaniem podzielnicy uniwersalnej przedstawionej na zdjęciu?

A. Frezowanie rowków wpustowych wewnętrznych.

B. Frezowanie krótkich zębatek.

C. Frezowanie zębów metodą kształtową.

D. Frezowanie rowków nieprzelotowych zewnętrznych.

Widzę, że wybrałeś odpowiedź na temat frezowania krótkich zębatek lub rowków, ale może nie do końca zrozumiałeś, jak działa podzielnica uniwersalna. Ona jest głównie do dzielenia kątowego, więc można ją używać do ustawiania narzędzi, ale nie do wszystkich operacji frezarskich. Frezowanie zębatek to coś, gdzie potrzebujesz konkretnych ustawień, a podzielnica może nie wystarczyć do precyzyjnego frezowania zębów. Różne rodzaje obróbki wymagają różnych narzędzi, a to, że niektóre operacje są do siebie podobne, wcale nie oznacza, że można je robić tym samym sprzętem. Warto zwracać uwagę na szczegóły i myśleć przed działaniem, bo to może uratować cię od wielu błędów.

Pytanie 16

Aby na oznaczonych powierzchniach rowka uzyskać chropowatość zgodną z rysunkiem, obróbkę należy przeprowadzić na

A. strugarce.

B. dłutownicy.

C. szlifierce.

D. frezarce.

Wybór narzędzia do obróbki w kontekście chropowatości powierzchni wymaga zrozumienia właściwości różnych maszyn i technologii. Strugarka, choć wydaje się atrakcyjnym rozwiązaniem do uzyskiwania pożądanej chropowatości, prowadzi do zbyt dużych wartości Ra. Struganie jest procesem skrawania, który jest bardziej odpowiedni do formowania dużych powierzchni i nie osiąga wymaganego stopnia wykończenia. Z podobnych powodów frezarka, której zastosowanie koncentruje się na usuwaniu dużych ilości materiału, również nie nadaje się do tak precyzyjnych operacji jak szlifowanie. Frezowanie, mimo swojej efektywności w obróbce materiałów, nie potrafi osiągnąć niskich wartości chropowatości, co jest kluczowe w kontekście omawianego pytania. Dłutownica, z drugiej strony, jest narzędziem przeznaczonym do formowania rowków i szczelin, które można uznać za bardziej efektywne w przypadku operacji, gdzie nie jest wymagane tak dokładne wykończenie. Można zauważyć, że wybór odpowiedniej maszyny do obróbki wymaga uwzględnienia nie tylko samej chropowatości, ale również poziomu dokładności, jaką chcemy osiągnąć. Stąd wynika, iż wybór szlifierki jako najlepszego rozwiązania dla uzyskania właściwej chropowatości jest oparty na jej zdolności do realizacji specyficznych parametrów i wymagań projektowych.

Pytanie 17

Pracując na tokarce CNC z hydraulicznym systemem mocującym, pojawił się komunikat: "Przekroczony zakres mocowania". Aby dowiedzieć się o możliwych przyczynach i metodach naprawy usterki, należy sprawdzić instrukcję

A. smarowania maszyny CNC

B. transportu maszyny CNC

C. BHP w maszynach CNC

D. programowania CNC

Odpowiedź dotycząca programowania CNC jest prawidłowa, ponieważ komunikat "Przekroczony zakres mocowania" wskazuje na problem związany z parametrami ustawień maszyny oraz sposobem, w jaki uchwyt mocujący został zaprogramowany. Instrukcje dotyczące programowania CNC zawierają szczegółowe informacje na temat prawidłowego wprowadzania danych dotyczących mocowania, które są kluczowe dla zapewnienia prawidłowego funkcjonowania obrabiarki. Przykładowo, jeśli parametry mocowania nie są zgodne z wymogami narzędzia lub materiału, może to prowadzić do nieprawidłowego zamocowania, co skutkuje niebezpiecznymi sytuacjami w czasie obróbki. Ponadto, przestrzeganie dobrych praktyk związanych z programowaniem i konfiguracją maszyn CNC może pomóc w minimalizacji ryzyka wystąpienia tego typu problemów. Warto również zaznaczyć, że dobrym rozwiązaniem jest regularne przeglądanie i aktualizowanie programów obróbczych, aby dostosować je do zmieniających się warunków pracy oraz specyfikacji materiałów.

Pytanie 18

Który przyrząd obróbkowy stosuje się podczas wykonywania na frezarce pionowej otworów zgodnie z przedstawionym rysunkiem?

A. Imadło maszynowe kątowe.

B. Stół obrotowy.

C. Podzielnicę uniwersalną.

D. Imadło maszynowe z wkładką pryzmatyczną.

Wybór innych przyrządów obróbczych, takich jak stół obrotowy czy imadło maszynowe kątowe, nie jest adekwatny do sytuacji przedstawionej w pytaniu. Stół obrotowy, choć często używany w obróbce, służy głównie do pracy nad elementami, które wymagają obrotu w celu uzyskania różnych kątów cięcia, ale nie zapewnia precyzyjnego rozmieszczenia otworów na obwodzie koła w taki sposób, jak to robi podzielnica. Imadło maszynowe kątowe również ma swoje zastosowanie, głównie w stabilizacji elementów podczas frezowania, jednak nie ma funkcji podziału kątowego, co czyni je niewłaściwym wyborem w tej konkretnej sytuacji. Z kolei imadło maszynowe z wkładką pryzmatyczną, mimo że może oferować pewne możliwości regulacji kąta, nie jest zaprojektowane do precyzyjnego rozmieszczania otworów na obwodzie, co jest kluczowe w kontekście pytania. Typowe błędy myślowe, które mogą prowadzić do wyboru nieodpowiednich narzędzi, obejmują brak zrozumienia specyficznych funkcji każdego z urządzeń oraz ich zastosowania w konkretnych zadaniach obróbczych. Dobrą praktyką jest zawsze dobieranie narzędzi obróbczych zgodnie z wymaganiami technologicznymi i rodzajem wykonywanej pracy, aby zapewnić nie tylko efektywność, ale również jakość wyrobów końcowych.

Pytanie 19

Czego dotyczy funkcja G18?

A. programowania ruchu.

B. określenia płaszczyzny roboczej.

C. programowania prędkości skrawania.

D. określenia danych wymiarowych.

Funkcja G18 jest kluczowa w programowaniu obrabiarek CNC, szczególnie w kontekście ustalania płaszczyzny roboczej. Umożliwia ona wybranie płaszczyzny XY w obrabiarce, co jest istotnym krokiem przed rozpoczęciem procesu obróbczej. Użycie G18 pozwala na precyzyjne definiowanie trajektorii narzędzia oraz efektywne zarządzanie obróbką z wykorzystaniem odpowiednich parametrów ruchu. Na przykład, w przypadku obróbki detali w przemyśle lotniczym, gdzie dokładność jest kluczowa, odpowiednie zdefiniowanie płaszczyzny roboczej pozwala na precyzyjne wykonanie skomplikowanych kształtów. Ponadto, zgodność z normami ISO 6983, które definiują standardy języka programowania CNC, sprawia, że G18 jest powszechnie akceptowaną praktyką w branży. Ustalając płaszczyznę roboczą, ułatwiamy również późniejsze operacje programowania, co przekłada się na zwiększenie efektywności oraz redukcję błędów podczas obróbki.

Pytanie 20

Ile może wynieść wartość prędkości skrawania przy toczeniu płytką wieloostrzową o gatunku NTP15 stali węglowej konstrukcyjnej o zawartości węgla C równej 0,4%. Skorzystaj z danych w tabeli.

Materiał	Twardość HB	NTP15NTP25NTP35
		Posuw mm/obr
		0,1÷0,8	0,15÷0,8	0,2÷1,0
		Prędkość skrawania mm/min
Stal węglowa konstrukcyjna ogólnego przeznaczenia C0,2% C0,4% C0,7%
	135	430÷230	380÷185	280÷150
	180	385÷200	370÷175	245÷90
	230	150÷80	-	200÷70
Stal niskostopowa wyżarzona ulepszona	180	350-170	300÷150	180÷90
Stal niskostopowa wyżarzona ulepszona	300	220÷110	185÷100	135÷90
Stal szybkotnąca wyżarzona	250	220-110	200÷125	100÷55

A. 120 m/min

B. 80 m/min

C. 160 m/min

D. 220 m/min

Poprawna odpowiedź to 220 m/min, co wynika z zastosowania płytki wieloostrzowej o gatunku NTP15 do toczenia stali węglowej konstrukcyjnej o zawartości węgla 0,4% i twardości HB 180. W tym przypadku przyjęte normy i doświadczenia technologiczne wskazują, że optymalna prędkość skrawania dla tego gatunku stali powinna wynosić od 385 m/min do 200 m/min, a 220 m/min jest wartością, która znajduje się w tym zakresie. Tego typu prędkości skrawania pozwalają na osiągnięcie wysokiej efektywności obróbczej, a także na uzyskanie odpowiedniej jakości powierzchni obrabianych elementów. Przykładowo, przytoczone parametry skrawania są zgodne z normami przemysłowymi, które sugerują, że przy toczeniu stali węglowej warto stosować wyższe prędkości skrawania, aby zminimalizować czas obróbczy oraz poprawić wydajność produkcji. Dodatkowo, dobra praktyka zaleca kontrolę parametrów obróbczych, aby uniknąć przegrzania narzędzi skrawających, co może prowadzić do ich szybszego zużycia. Zastosowanie odpowiednich parametrów skrawania przyczynia się również do poprawy jakości końcowej produktu oraz wydajności całego procesu obróbki.

Pytanie 21

Pokazany na rysunku piktogram przycisku pulpitu sterowniczego obrabiarki CNC służy do

A. uruchamiania pojedynczego bloku programu.

B. najazdu na punkt referencyjny.

C. wyboru automatycznego ciągłego trybu pracy.

D. uruchamiania ręcznego trybu pracy.

Odpowiedź jest prawidłowa, ponieważ piktogram przedstawia symbol "Jog", który jest kluczowym elementem w obsłudze obrabiarek CNC. Umożliwia on operatorowi ręczne przemieszczanie narzędzia lub stołu maszyny w precyzyjny sposób, co jest niezwykle istotne w procesach produkcyjnych wymagających wysokiej dokładności. W praktyce, tryb ręcznego pozycjonowania jest często wykorzystywany do ustawiania narzędzi w odpowiedniej pozycji przed rozpoczęciem właściwego cyklu obróbczego. Dzięki tej funkcji operator może dokładnie ustawić narzędzie na zadanym punkcie, co minimalizuje ryzyko błędów związanych z niewłaściwym ustawieniem oraz poprawia jakość wyrobu. W branży CNC standardem jest zapewnienie operatorom narzędzi, które pozwalają na elastyczne i precyzyjne manipulowanie pozycją narzędzi, co nie tylko zwiększa efektywność, ale również bezpieczeństwo pracy. Warto również pamiętać, że umiejętność korzystania z trybu "Jog" jest jedną z podstawowych kompetencji każdego operatora CNC, co pozwala na efektywne zarządzanie procesami obróbczymi oraz szybką reakcję na ewentualne problemy.

Pytanie 22

W celu wykonania części przedstawionej na rysunku należy wykonać zabiegi obróbkowe w następującej kolejności:

A. toczenie poprzeczne, nawiercanie, wiercenie, wytaczanie.

B. toczenie poprzeczne, gwintowanie, wiercenie, wytaczanie.

C. toczenie poprzeczne, rozwiercanie, wiercenie, wytaczanie.

D. nawiercanie, toczenie poprzeczne, wiercenie, powiercanie.

Odpowiedź "toczenie poprzeczne, nawiercanie, wiercenie, wytaczanie" jest poprawna, ponieważ opisuje optymalną kolejność operacji obróbczych, które umożliwiają uzyskanie wymaganych wymiarów i tolerancji części. Toczenie poprzeczne jako pierwsza operacja pozwala na uformowanie zewnętrznej średnicy detalu, co jest kluczowe dla dalszych obróbek. Następnie, nawiercanie wykonuje się w celu przygotowania wstępnego otworu, co ułatwia późniejsze wiercenie. Wiercenie, jako operacja umożliwiająca uzyskanie dokładniejszych wymiarów wewnętrznych, następuje po nawierceniu, a wytaczanie na koniec, aby precyzyjnie dopasować otwór do wymaganych tolerancji. Taki proces obróbczy jest zgodny z najlepszymi praktykami w inżynierii mechanicznej, gdzie każda operacja poprzedza kolejną w sposób zapewniający efektywność i dokładność. W przemyśle często stosuje się tę sekwencję w produkcji komponentów o skomplikowanej geometrii, co potwierdza jej praktyczną wartość w codziennej pracy inżyniera.

Pytanie 23

Ile wynosi długość czynnej krawędzi skrawającej dla kąta przystawienia Kr = 60° i głębokości skrawania ap= 5 mm? Skorzystaj z danych w tabeli.

K_r	95°	95°	93°	90°	75°	72,5°	63°	60°	45°
sin K_r	0,996	0,996	0,999	1	0,966	0,954	0,891	0,866	0,707

A. lSa = 5,77 mm

B. lSa = 8,44 mm

C. lSa = 4,65 mm

D. lSa = 7,26 mm

Długość czynnej krawędzi skrawającej jest kluczowym parametrem w procesach obróbczych, umożliwiającym określenie efektywności narzędzi skrawających. Aby obliczyć tę długość, stosuje się wzór, w którym głębokość skrawania dzieli się przez sinus kąta przystawienia. W tym przypadku, dla kąta przystawienia Kr = 60°, sinus wynosi 0,866. Po podstawieniu wartości do równania, otrzymujemy długość czynnej krawędzi skrawającej równą 5,77 mm. Taka wiedza jest niezwykle przydatna w praktyce, ponieważ umożliwia inżynierom i technikom dobór odpowiednich narzędzi oraz optymalizację procesów obróbczych. Zgodność obliczeń z normami branżowymi, takimi jak ISO 3685 dotyczące wydajności narzędzi skrawających, podkreśla znaczenie dokładnych obliczeń w celu zwiększenia wydajności produkcji i jakości wykonania. Ważne jest również, aby regularnie analizować parametry skrawania, co pozwala na bieżąco dostosowywać procesy do zmieniających się warunków i wymaganych standardów.

Pytanie 24

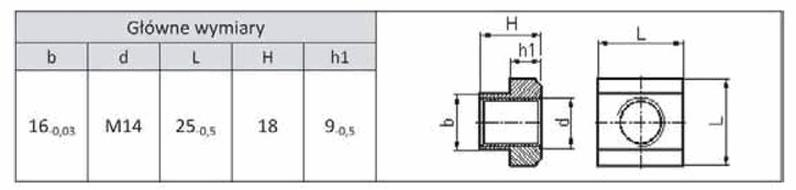

Aby sprawdzić dokładność wykonania nakrętki teowej, pokazanej na rysunku, należy wykorzystać:

A. mikrometr zewnętrzny, głębokościomierz mikrometryczny, sprawdzian tłoczkowy 14.

B. suwmiarkę uniwersalną 0,1, wysokościomierz suwmiarkowy.

C. suwmiarkę uniwersalną 0,02, sprawdzian gwintów zewnętrznych M14.

D. mikrometr zewnętrzny, suwmiarkę uniwersalną 0,05, sprawdzian trzpieniowy M14.

Aby precyzyjnie ocenić dokładność wykonania nakrętki teowej, kluczowe jest zastosowanie odpowiednich narzędzi pomiarowych, które zapewnią wysoką dokładność i wiarygodność wyników. Mikrometr zewnętrzny jest idealnym narzędziem do pomiaru średnicy zewnętrznej nakrętki, co jest niezbędne do określenia jej zgodności z wymaganiami specyfikacji technicznych. Suwmiarka uniwersalna o dokładności 0,05 mm umożliwia pomiar nie tylko długości, ale również głębokości otworów oraz średnicy wewnętrznej, co jest istotne w kontekście oceny pasowania nakrętki na trzpieniu. Przykładowo, właściwe wymiary są kluczowe dla zapewnienia, że nakrętka będzie mogła być poprawnie zamocowana na odpowiednim gwincie. Sprawdzian trzpieniowy M14 jest niezbędny do oceny gwintu wewnętrznego nakrętki, co jest istotne dla zapewnienia, że gwint będzie prawidłowo współpracował z odpowiednim gwintem zewnętrznym. Użycie tych narzędzi jest zgodne z najlepszymi praktykami inżynieryjnymi oraz standardami branżowymi, co znacząco podnosi jakość kontroli jakości produktów mechanicznych.

Pytanie 25

Korzystając z tabeli, oblicz maksymalną głębokość skrawania podczas obróbki zgrubnej, jeżeli: długość krawędzi skrawającej l = 10 mm oraz sin Kr = 0,7.

Parametry skrawania	Obróbka dokładna	Obróbka zgrubna
a_p(min)	0,8 • r_ε	1,2 • r_ε
a_p(max)	0,3 • l • sinK_r	0,4 • l • sinK_r

A. ap(max) = 2,8 mm

B. ap(max) = 3,1 mm

C. ap(max) = 6,3 mm

D. ap(max) = 4,3 mm

Poprawna odpowiedź to ap(max) = 2,8 mm, która została obliczona na podstawie wzoru ap(max) = 0,4 * l * sinKr. W tym przypadku podstawiamy długość krawędzi skrawającej l = 10 mm oraz sinKr = 0,7. Używając tego wzoru, otrzymujemy: ap(max) = 0,4 * 10 mm * 0,7 = 2,8 mm. Odpowiednia głębokość skrawania jest kluczowa w obróbce zgrubnej, aby zapewnić efektywność procesu oraz uzyskać odpowiednią jakość powierzchni obrabianej. W praktyce, wybór maksymalnej głębokości skrawania powinien uwzględniać także parametry narzędzia i materiału obrabianego, a także bezpieczeństwo procesu. Zgodnie z dobrymi praktykami w obróbce skrawaniem, odpowiednie ustalenie wartości ap(max) wpływa na wydajność maszyny oraz żywotność narzędzi, co przekłada się na niższe koszty produkcji. Obliczenia takie jak te powinny być rutynowo stosowane w projektach inżynieryjnych, aby zapewnić optymalne parametry obróbcze. Warto również zaznaczyć, że niedostosowanie głębokości skrawania do przyjętych norm może prowadzić do uszkodzenia narzędzi lub obrabianego materiału.

Pytanie 26

Funkcja gwintowania G33 wymaga określenia współrzędnej Z oraz

A. skoku gwintu.

B. ilości przejść.

C. ilości przejść oraz głębokości skrawania w każdym cyklu.

D. głębokości skrawania w każdym cyklu.

Odpowiedź wskazująca na skok gwintu jako wymagany parametr w funkcji toczenia gwintu G33 jest prawidłowa, ponieważ skok gwintu określa odległość, jaką narzędzie skrawające przemieszcza się wzdłuż osi Z podczas jednego obrotu wrzeciona. W praktyce, odpowiednie dobranie skoku gwintu jest kluczowe dla uzyskania właściwego profilu gwintu, co ma bezpośredni wpływ na jego funkcjonalność, takie jak możliwość łatwego wkręcania i wykręcania oraz wytrzymałość na naprężenia. W przypadku toczenia gwintów, standardy branżowe, takie jak ISO 965-1, definiują różne rodzaje gwintów i ich parametry, a także wymagania dotyczące tolerancji, co podkreśla znaczenie skoku gwintu w procesie produkcyjnym. Warto również zauważyć, że odpowiednia analiza parametrów skoku gwintu przyczynia się do zwiększenia efektywności produkcji oraz redukcji kosztów, dzięki zmniejszeniu ilości błędów i konieczności dodatkowych korekt. Przykładowo, podczas toczenia gwintu M10x1.5, skok wynosi 1.5 mm, co oznacza, że narzędzie przemieszcza się o tę wartość wzdłuż osi Z przy każdym obrocie wrzeciona.

Pytanie 27

Aby zamocować długi pręt o kwadratowym przekroju na tokarce, należy wykorzystać

A. tarcze zabierakową oraz tuleję ze śrubą mocującą

B. uchwyt trójszczękowy i podparcie podtrzymką

C. uchwyt czteroszczękowy i podparcie kłem konika

D. imadło maszynowe z wkładką pryzmatyczną

Użycie uchwytu czteroszczękowego w połączeniu z podparciem kłem konika to standardowa praktyka przy mocowaniu długich prętów o przekroju kwadratowym na tokarce. Taki uchwyt jest w stanie precyzyjnie chwycić pręt na całej jego długości, co minimalizuje ryzyko jego wypaczenia lub odkształcenia podczas obróbki. Cztery szczęki zapewniają lepszą stabilność w porównaniu do uchwytów trójszczękowych, które mogą nie wystarczać w przypadku długich elementów. Dodatkowe wsparcie kłem konika jest istotne, gdyż zapobiega ono drganiom i podtrzymuje ciężar pręta w trakcie obróbki, co jest kluczowe w procesach tokarskich. Dobre praktyki w obróbce skrawaniem podkreślają, że stabilność mocowania ma kluczowe znaczenie dla uzyskania dokładnych wymiarów oraz jakości powierzchni obrabianych elementów. Użycie tego typu uchwytu i podparcia jest zgodne z normami bezpieczeństwa, które nakładają obowiązek eliminacji wszelkich źródeł wibracji i luzów w procesie obróbczy.

Pytanie 28

Przy procesie obróbczej High Speed Cutting konieczne jest ustawienie

A. wysokiego posuwu narzędzia oraz niskiej grubości warstwy skrawanej

B. wysokiego posuwu narzędzia oraz dużej grubości warstwy skrawanej

C. niskiego posuwu narzędzia oraz niskiej grubości warstwy skrawanej

D. niskiego posuwu narzędzia oraz wysokiej grubości warstwy skrawanej

Ustawienie dużego posuwu narzędzia w połączeniu z małą grubością warstwy skrawanej jest kluczowe w technologii High Speed Cutting (HSC). Tego rodzaju obróbka umożliwia osiągnięcie znacznych prędkości skrawania, co przekłada się na zwiększenie wydajności produkcji oraz poprawę jakości obrabianych powierzchni. W praktyce, duży posuw narzędzia pozwala na szybsze usuwanie materiału, co jest szczególnie korzystne w obróbce dużych serii komponentów. Ponadto, zastosowanie małej grubości warstwy skrawanej minimalizuje obciążenia, co z kolei prowadzi do mniejszego zużycia narzędzi skrawających oraz poprawia ich trwałość. Przykładem może być przemysł motoryzacyjny, gdzie precyzyjne i efektywne procesy obróbcze są niezbędne do produkcji wysokiej jakości komponentów silnikowych. Zgodnie z najlepszymi praktykami branżowymi, stosowanie tej strategii obróbczej wpływa na optymalizację kosztów produkcji oraz skrócenie czasów realizacji zleceń.

Pytanie 29

W którym elemencie programu sterującego znajduje się informacja dotycząca przesunięcia punktu zerowego?

A. N05 G02 X30 Z-5 I5 K0

B. N05 G96 S120

C. N05 G90 G54

D. N05 G01 X100 F0.10

Odpowiedź N05 G90 G54 jest prawidłowa, ponieważ zawiera komendy, które odnoszą się do systemu współrzędnych i przesunięcia punktu zerowego. Komenda G90 określa sposób programowania w trybie absolutnym, co oznacza, że wszystkie podawane wartości są traktowane jako odległości od punktu zerowego maszyny. Dodatkowo, G54 to jeden z pięciu standardowych systemów współrzędnych, które są predefiniowane w sterownikach CNC. Umożliwia on operatorowi łatwe zarządzanie i lokalizację narzędzi oraz detali w przestrzeni roboczej. W praktyce, używanie G54 pozwala na szybkie przełączanie między różnymi konfiguracjami i zapewnia precyzyjne pozycjonowanie elementów pracy. Jest to kluczowe w automatyzacji procesów produkcyjnych, gdzie dokładność i powtarzalność operacji mają kluczowe znaczenie. W związku z tym, właściwe wykorzystanie komend G90 G54 jest fundamentalne dla efektywności i jakości obróbki skrawaniem.

Pytanie 30

Dokumentacja techniczna maszyny nie zawiera

A. normatywów dotyczących remontów

B. widoku zewnętrznego urządzenia

C. wykazu części zamiennych

D. rysunków operacyjnych

Wybór odpowiedzi wskazujących na wykaz części zamiennych, widok zewnętrzny maszyny oraz normatywy remontowe w kontekście zawartości dokumentacji technicznej obrabiarki jest błędny, ponieważ te elementy są istotnymi składnikami takiej dokumentacji. Wykaz części zamiennych stanowi kluczowy element, który umożliwia efektywne zarządzanie zapasami oraz szybką wymianę komponentów w przypadku awarii. Niezwykle istotne dla utrzymania operacyjności obrabiarki jest posiadanie dokładnych informacji o dostępnych częściach zamiennych, co przyspiesza proces naprawczy i minimalizuje przestoje w produkcji. Widok zewnętrzny maszyny, z kolei, jest niezbędny dla użytkowników, aby mogli łatwo identyfikować pojedyncze elementy oraz zrozumieć ich funkcję w kontekście całego systemu. Normatywy remontowe dostarczają wskazówek dotyczących procedur konserwacyjnych i naprawczych, co jest kluczowe dla zapewnienia długotrwałego i efektywnego funkcjonowania obrabiarki. Brak tych elementów w dokumentacji technicznej mógłby prowadzić do nieporozumień i błędów w obsłudze maszyny, co z kolei wpływałoby na bezpieczeństwo operacji oraz jakość wyrobów. Dlatego ważne jest, aby zrozumieć, że każda z tych odpowiedzi odnosi się do kluczowych aspektów pracy z obrabiarką, a ich pominięcie w dokumentacji technicznej byłoby praktycznie nieakceptowalne w każdym profesjonalnym środowisku przemysłowym.

Pytanie 31

Lista wszystkich działań koniecznych do realizacji elementu klasy tuleja można znaleźć w

A. instrukcji obsługi

B. karcie technologicznej

C. karcie uzbrojenia obrabiarki

D. DTR obrabiarki

Karta technologiczna jest dokumentem zawierającym szczegółowe informacje o procesie wytwarzania danej części, w tym operacje technologiczne, parametry obróbcze oraz wymagania dotyczące narzędzi i maszyn. W przypadku tulei, karta technologiczna dostarcza niezbędnych danych, które umożliwiają prawidłowe zaplanowanie i wykonanie operacji obróbczych. Na przykład, jeśli produkowana jest tuleja o określonych wymiarach, karta technologiczna będzie zawierała informacje o technologii obróbczej, takich jak tokarka czy frezarka, oraz szczegółowe instrukcje dotyczące posuwów, prędkości skrawania i kolejności obróbczej. Dobrze sporządzona karta technologiczna zwiększa efektywność produkcji i pozwala na minimalizację błędów, co jest zgodne z najlepszymi praktykami w zakresie zarządzania procesami produkcyjnymi i standardami jakości ISO 9001. Tylko na podstawie precyzyjnych danych zawartych w karcie technologicznej można dostarczyć produkt o wysokiej jakości, spełniający wymagania klienta.

Pytanie 32

Włączenie obrabiarki w trybie DRY RUN umożliwia przeprowadzanie

A. wyłącznie w trybach ręcznych

B. testów z przyspieszonym przesuwem

C. bez wykorzystywania cykli obróbczych

D. z opcją edytowania programu

Uruchomienie obrabiarki w trybie DRY RUN, polegającym na symulacji ruchów narzędzia, umożliwia przeprowadzenie testów z przyspieszonym przesuwem. W tym trybie maszyna wykonuje ruchy, ale nie prowadzi obróbki materiału, co pozwala na weryfikację ścieżek narzędzia i programów bez ryzyka uszkodzenia materiału oraz narzędzi. Przykładowo, inżynierowie podczas programowania maszyny CNC mogą wykorzystać ten tryb do sprawdzenia złożonych trajektorii ruchu, co minimalizuje ryzyko wystąpienia błędów w rzeczywistej produkcji. Standardy branżowe zalecają stosowanie trybu DRY RUN przed rozpoczęciem właściwej obróbki, aby upewnić się, że program działa zgodnie z zamierzeniami oraz aby zidentyfikować potencjalne kolizje. Zastosowanie tego trybu zwiększa efektywność produkcji i bezpieczeństwo operacji.

Pytanie 33

Przedstawionym na zdjęciu przyrządem pomiarowym nie można zmierzyć

A. szerokości rowka prostego.

B. średnicy wałka z wielowypustem.

C. szerokości otworu o przekroju kwadratowym.

D. szerokości otworu o przekroju sześciokąta.

Wybór odpowiedzi dotyczącej pomiaru średnicy wałka z wielowypustem może wynikać z niepełnego zrozumienia funkcji mikrometru zewnętrznego oraz jego ograniczeń. Mikrometr zewnętrzny jest narzędziem zaprojektowanym do pomiarów wymiarów zewnętrznych prostych obiektów, takich jak płaskie powierzchnie i cylindryczne wałki. Jego konstrukcja, skupiająca się na prostych kontaktach z powierzchnią, czyni go niewłaściwym narzędziem do pomiaru obiektów o skomplikowanych kształtach, takich jak wałki z wielowypustem. Często pojawia się mylne przekonanie, że każdy pomiar można wykonać tym samym narzędziem, co prowadzi do nieprawidłowych wniosków. Odpowiedzi sugerujące możliwość pomiaru szerokości rowka prostego, szerokości otworu o przekroju sześciokątnym czy kwadratowym, mimo że są teoretycznie możliwe, mogą również prowadzić do błędów, jeśli wymiary tych otworów nie są dostosowane do zakresu pomiarowego mikrometru. Istotnym aspektem korzystania z narzędzi pomiarowych jest zrozumienie ich specyfikacji oraz ograniczeń, co jest kluczowe dla uzyskania dokładnych i wiarygodnych wyników w praktyce inżynieryjnej. Dlatego, przed przystąpieniem do pomiarów, warto zawsze upewnić się, czy wybrane narzędzie jest odpowiednie do konkretnego zadania pomiarowego.

Pytanie 34

Jaki jest błąd względny pomiaru wykonanego suwmiarką, gdy błąd bezwzględny wynosi 0,1 mm, a zmierzona wartość to 2 mm?

A. 2%

B. 5%

C. 50%

D. 1%

Błąd względny pomiaru jest miarą precyzji, która wyraża błąd pomiaru w stosunku do wartości zmierzonej. Obliczamy go według wzoru: błąd względny = (błąd bezwzględny / wartość zmierzona) × 100%. W tym przypadku błąd bezwzględny wynosi 0,1 mm, a wynik pomiaru to 2 mm. Podstawiając wartości do wzoru, otrzymujemy: (0,1 mm / 2 mm) × 100% = 5%. Zrozumienie błędu względnego jest kluczowe w kontekście precyzyjnych pomiarów, zwłaszcza w dziedzinach takich jak inżynieria czy metrologia, gdzie dokładność odgrywa fundamentalną rolę. Przykładem zastosowania tej wiedzy może być kontrola jakości w produkcji, gdzie przedsiębiorstwa dążą do minimalizacji błędów pomiarowych, aby zapewnić odpowiednią jakość wyrobów. W obliczeniach i analizach, stosowanie błędu względnego pozwala na lepsze zrozumienie, jak istotne są różnice pomiędzy wartościami rzeczywistymi a zmierzonymi, co jest niezbędne w optymalizacji procesów produkcyjnych i badawczych.

Pytanie 35

Wałki rozrządu produkowane masowo, po procesie nawęglania i hartowania, są poddawane

A. szlifowaniu

B. wiórkowaniu

C. toczeniu

D. frezowaniu

Szlifowanie wałków rozrządu po procesie nawęglania i hartowania jest kluczowym etapem w technologii produkcji tych komponentów silnikowych. Nawęglanie ma na celu zwiększenie twardości powierzchni, co poprawia odporność na zużycie, a hartowanie zapewnia odpowiednią strukturę materiału, eliminując odkształcenia. Szlifowanie pozwala na uzyskanie precyzyjnych wymiarów oraz gładkości powierzchni, co jest niezbędne do prawidłowego działania wałka w silniku. Wysoka jakość powierzchni wpływa na zmniejszenie tarcia oraz zwiększenie trwałości elementów współpracujących. Przykładowo, w zastosowaniach motoryzacyjnych, wałki rozrządu muszą spełniać normy dotyczące tolerancji wymiarowych i chropowatości, które są określone przez standardy ISO. Dlatego przed montażem wałków w silniku przeprowadza się szlifowanie, aby zapewnić ich odpowiednią funkcjonalność i żywotność.

Pytanie 36

Dla narzędzi skrawających używanych w obróbce na maszynach CNC należy określić

A. cztery wartości korekcji

B. trzy wartości korekcji

C. jedną wartość korekcji

D. dwie wartości korekcji

Podczas analizy problematyki korekcji narzędzi w obróbce CNC, nieprawidłowe odpowiedzi wskazują na błędne zrozumienie zasad związanych z programowaniem i używaniem maszyn. Ustalanie jednej wartości korekcji byłoby niewystarczające do prawidłowego działania obrabiarki. Taka jednostkowa korekcja nie uwzględnia różnorodności narzędzi oraz ich rzeczywistego wpływu na obróbkę, co prowadzi do potencjalnych błędów i wad produkcyjnych. Odpowiedzi sugerujące cztery lub trzy wartości korekcji wskazują na nadmierne komplikowanie procesu, co w praktyce może prowadzić do nieefektywności i zwiększonego ryzyka błędów operacyjnych. W rzeczywistości, bardziej złożone podejścia nie są w praktyce stosowane, a ich implementacja może wymagać dodatkowych zasobów oraz zwiększonego czasu programowania. Szkolenia i doświadczenie pokazują, że zbyt skomplikowane systemy korekcji mogą wprowadzać zamieszanie, szczególnie w kontekście ustandaryzowanych procedur pracy. Dlatego kluczowe jest posługiwanie się sprawdzonymi metodami, które optymalizują procesy obróbcze i pozwalają na osiągnięcie wymaganych norm jakościowych bez zbędnych komplikacji.

Pytanie 37

Do urządzeń pomiarowych, które umożliwiają bezpośrednie wykonanie pomiaru, nie zaliczają się

A. przymiar kreskowy, suwmiarka uniwersalna, mikrometr

B. mikrometr, głębokościomierz, suwmiarka traserska

C. pasametr, płytki wzorcowe, poziomica

D. średnicówka mikrometryczna, suwmiarka modułowa, mikrometr talerzykowy

Odpowiedź wskazująca na pasametr, płytki wzorcowe oraz poziomicę jako przyrządy pomiarowe, które nie pozwalają na bezpośredni pomiar, jest prawidłowa. Pasametr, używany głównie do pomiaru długości elementów, nie dokonuje pomiarów w tradycyjnym sensie, ponieważ jego funkcją jest jedynie określenie odległości między punktami, a nie dostarczenie wartości liczbowej. Płytki wzorcowe, z kolei, służą do kalibracji innych przyrządów pomiarowych, a nie do bezpośredniego pomiaru wymiarów. Poziomica natomiast, której głównym celem jest sprawdzanie poziomości lub pionowości powierzchni, również nie dokonuje pomiarów w sensie ilościowym, a jedynie informuje o stanie obiektu. W praktyce, przyrządy te są niezbędne w wielu dziedzinach, takich jak budownictwo czy inżynieria, gdzie precyzyjne pomiary i kalibracje są kluczowe dla zapewnienia jakości i bezpieczeństwa. Warto zwrócić uwagę na znaczenie stosowania odpowiednich narzędzi pomiarowych zgodnych z normami ISO, co wpływa na jakość realizowanych projektów.

Pytanie 38

Sprawdzian służący do kontroli poprawności wykonania promienia zaokrąglenia przedstawia zdjęcie oznaczone literą

A. B.

B. A.

C. C.

D. D.

Poprawna odpowiedź to D, ponieważ na zdjęciu znajduje się sprawdzian promieniowy, który jest kluczowym narzędziem w procesie wytwarzania i kontroli jakości detali z zaokrągleniami. Sprawdzian ten pozwala na precyzyjne pomiary promienia zaokrąglenia i jest niezbędny w branży inżynieryjnej oraz produkcyjnej, gdzie dokładność wymiarowa ma kluczowe znaczenie. Użycie sprawdzianów promieniowych zgodnych z normami ISO 1101 zapewnia, że wykonane elementy spełniają wymagania tolerancji kształtu i wymiarów. Przykładowo, w przemyśle motoryzacyjnym, kontrola promieni zaokrągleń jest niezbędna przy ocenie jakości elementów konstrukcyjnych, takich jak obudowy silników czy elementy zawieszenia. Niewłaściwe pomiary mogłyby prowadzić do błędów montażowych, a w efekcie do obniżenia bezpieczeństwa i wydajności pojazdów. Dlatego znajomość i umiejętność używania tego narzędzia jest niezbędna dla każdego inżyniera oraz technika zajmującego się kontrolą jakości.

Pytanie 39

Jeżeli długość uchwytu tokarskiego ze szczękami wynosi 75 mm, a długość wystającego z uchwytu gotowego przedmiotu 50 mm, to wartość funkcji G54 powinna wynosić

A. 75 mm

B. 25 mm

C. 125 mm

D. 50 mm

Odpowiedź 125 mm jest poprawna, ponieważ prawidłowo uwzględnia zarówno długość uchwytu tokarskiego, jak i długość wystającego gotowego przedmiotu. W programowaniu CNC, w tym kontekście, funkcja G54 definiuje punkt odniesienia narzędzia względem materiału obrabianego. Aby uzyskać dokładne położenie, kluczowe jest zrozumienie, że długość uchwytu (75 mm) musi być dodana do długości wystającego przedmiotu (50 mm), co daje łączną wartość 125 mm. Ten sposób obliczania jest zgodny z najlepszymi praktykami w obróbce skrawaniem, które wymagają precyzyjnego ustalania punktów odniesienia dla osiągnięcia dokładności wymiarowej. Na przykład, w przypadku produkcji seryjnej, gdzie wiele detali musi być obrabianych w identyczny sposób, poprawne ustawienie punktu odniesienia jest niezbędne do zapewnienia zgodności wymiarowej i jakości wyrobów końcowych. W praktyce, operatorzy CNC często korzystają z pomocy systemów pomiarowych, aby upewnić się, że wartości te są poprawnie wprowadzone, co zmniejsza ryzyko błędów produkcyjnych.

Pytanie 40

Przejściową powierzchnię przyłożenia ostrza noża tokarskiego, na przedstawionym rysunku, oznaczono literą

A. D.

B. B.

C. C.

D. A.

Odpowiedź C jest prawidłowa, ponieważ przejściowa powierzchnia przyłożenia ostrza noża tokarskiego to kluczowy element procesu obróbczej pracy tokarki. Powierzchnia ta styka się z obrabianym materiałem i jest odpowiedzialna za skuteczność skrawania. Na rysunku, wskazana powierzchnia C rzeczywiście znajduje się w miejscu, gdzie ostrze noża dotyka materiału, co jest zgodne z zasadami obróbczej technologii. W praktyce, odpowiednie ustawienie i kształt tej powierzchni mają istotny wpływ na jakość wykończenia powierzchni obrabianego elementu. W branży tokarskiej, zgodnie z normami ISO, istotne jest, aby przejściowe powierzchnie przyłożenia były precyzyjnie zaprojektowane, co zapewnia minimalne zużycie narzędzi oraz zmniejsza ryzyko uszkodzenia obrabianego materiału. Przy odpowiednim doborze geometrii ostrza, można osiągnąć wyższą wydajność obróbcza oraz lepsze parametry skrawania, co jest kluczowe w produkcji seryjnej. Zrozumienie tej koncepcji jest niezbędne dla każdego technika w obszarze obróbki skrawaniem.

Rozpocznij nowy egzamin

Powrót do strony głównej
