Wyniki egzaminu

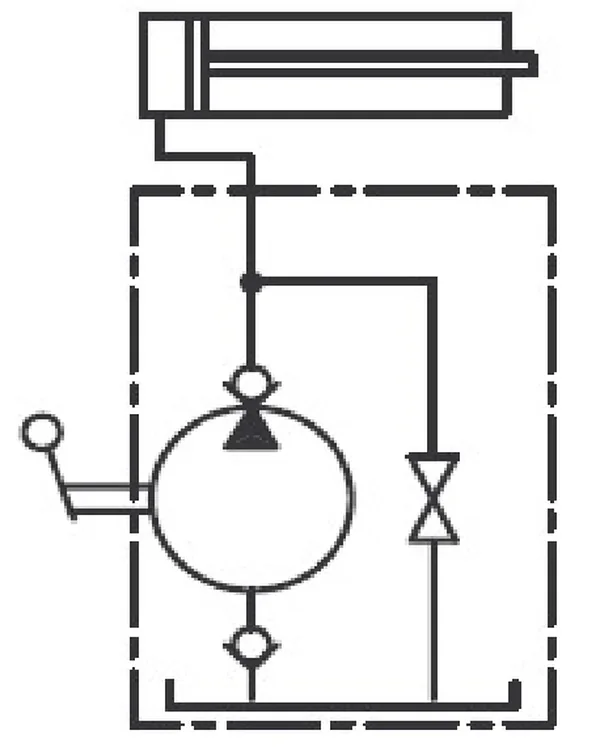

Poprawna odpowiedź. Zasilanie hydrauliczne jest kluczowym elementem działania układów hydraulicznych, na co wskazują elementy przedstawione na schemacie, takie jak pompa hydrauliczna i siłownik hydrauliczny. Te komponenty są projektowane do pracy na zasadzie wykorzystania cieczy hydraulicznej, co pozwala na przenoszenie dużych sił przy relatywnie niewielkich rozmiarach urządzenia. W praktyce, układy hydrauliczne znajdują zastosowanie w wielu branżach, w tym w budownictwie, motoryzacji i przemyśle maszynowym. Na przykład, maszyny budowlane, takie jak koparki czy dźwigi, wykorzystują napęd hydrauliczny do realizacji zadań, które wymagają dużej mocy i precyzji. Zgodnie z normami branżowymi, odpowiednie zasilanie hydrauliczne zapewnia nie tylko efektywność pracy, ale także bezpieczeństwo operacji. Dlatego znajomość zasad działania układów hydraulicznych oraz ich zasilania jest niezbędna dla inżynierów oraz techników pracujących w tych dziedzinach.

Poprawna odpowiedź. Agregat hydrauliczny, na który wskazuje poprawna odpowiedź, jest kluczowym urządzeniem w systemach hydraulicznych, które przekształca energię mechaniczną w energię hydrauliczną. Parametry zawarte w tabeli, takie jak maksymalne ciśnienie robocze oraz wydajność, są decydujące dla określenia możliwości eksploatacyjnych agregatu. Na przykład, w przemyśle budowlanym agregaty hydrauliczne są powszechnie wykorzystywane do napędu maszyn, takich jak wciągniki, dźwigi czy młoty hydrauliczne. Ich zastosowanie jest zgodne z normami bezpieczeństwa i wydajności, co zapewnia efektywność oraz bezawaryjność pracy. W praktyce, dobór odpowiedniego agregatu do danego zastosowania wymaga szczegółowej analizy parametrów technicznych, aby zapewnić optymalną współpracę z innymi elementami układu hydraulicznego. Dobrze dobrany agregat hydrauliczny jest kluczowy dla wydajności i niezawodności systemu, co bezpośrednio przekłada się na oszczędności operacyjne i bezpieczeństwo pracy.

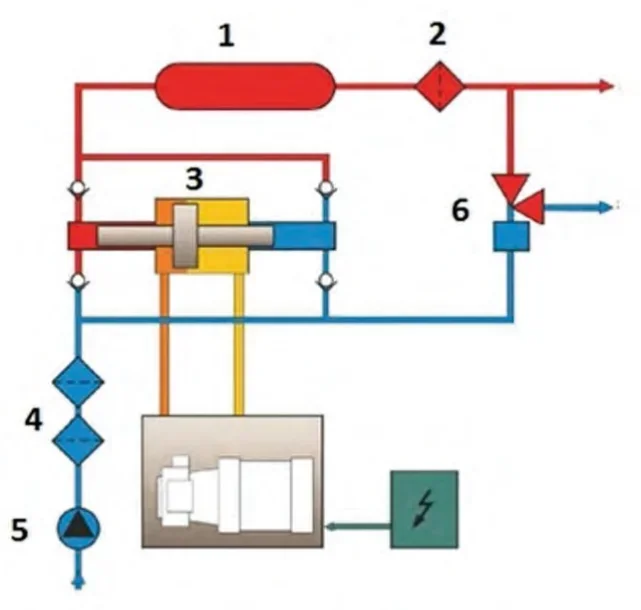

Poprawna odpowiedź. Wzmacniacz ciśnienia jest kluczowym elementem w hydraulice, służącym do zwiększania ciśnienia cieczy roboczej, co jest niezbędne do prawidłowego funkcjonowania układów wykonawczych. Element oznaczony cyfrą 3 na przedstawionym schemacie jest umiejscowiony pomiędzy dwiema liniami hydraulicznymi, co wyraźnie wskazuje na jego rolę w amplifikacji ciśnienia. Działanie wzmacniacza ciśnienia opiera się na zasadzie przekazywania mocy hydraulicznej, umożliwiając efektywne podnoszenie wydajności systemów. W praktyce, wzmacniacze ciśnienia są często wykorzystywane w aplikacjach takich jak maszyny budowlane, systemy przemieszczenia i układy sterowania, gdzie wymagane jest precyzyjne i stabilne ciśnienie. Dobre praktyki inżynieryjne sugerują regularne monitorowanie i konserwację takich elementów, aby zapobiec ewentualnym awariom i zapewnić ich długotrwałą niezawodność. Zrozumienie działania wzmacniaczy ciśnienia jest zatem fundamentem dla każdego inżyniera hydraulika, który pragnie projektować bezpieczne i efektywne systemy.

Poprawna odpowiedź. Styki przekaźników i styczników na schematach ideowych układów sterowania stycznikowo-przekaźnikowego powinny być przedstawione w stanie niewzbudzonym, ponieważ jest to stan domyślny, który odzwierciedla, że dany element nie jest w chwili obecnej aktywowany. Prezentowanie styków w tym stanie pozwala na jasne zrozumienie schematu przez techników oraz inżynierów, którzy mogą na pierwszy rzut oka ocenić, jakie elementy są włączone lub wyłączone w danym układzie. W praktyce, identyfikacja stanu niewzbudzonego jest kluczowa w projektowaniu oraz diagnostyce systemów automatyki, ponieważ umożliwia szybkie zlokalizowanie potencjalnych problemów. Na przykład, podczas analizy schematu, technik może natrafić na elementy, które powinny być w stanie nieaktywnym, co wskazuje na konieczność ich uruchomienia w kontekście rozwiązywania usterek. Przestrzeganie tej zasady jest zgodne z międzynarodowymi standardami, takimi jak IEC 60617, które definiują sposób przedstawiania symboli w dokumentacji elektronicznej. Warto także wspomnieć, że niewłaściwe oznaczenie stanu styków może prowadzić do błędów w montażu i programowaniu, co w konsekwencji wpłynie na bezpieczeństwo i efektywność działania instalacji.

Poprawna odpowiedź. Symbol B. przedstawia cewkę przekaźnika czasowego z opóźnionym wyłączaniem, co jest zgodne z normami elektrycznymi oraz standardami przedstawiania schematów elektrycznych. Przekaźnik czasowy ma kluczowe zastosowanie w automatyzacji procesów, gdzie wymagane jest opóźnienie w wyłączaniu obwodu. Na przykład, w instalacjach oświetleniowych, przekaźnik czasowy pozwala na stopniowe wyłączanie świateł po pewnym czasie, co jest nie tylko praktyczne, ale i energooszczędne. W schematach elektrycznych, dodatkowy prostokąt symbolizujący funkcję opóźnienia ułatwia identyfikację tego typu urządzenia, co jest zgodne z dobrymi praktykami w inżynierii elektrycznej. Warto również zauważyć, że znajomość symboli przyczynia się do zrozumienia działania systemów elektrycznych i automatyki, co jest niezbędne dla każdego inżyniera czy technika. Użycie odpowiednich symboli na schematach jest kluczowe dla prawidłowego interpretowania projektów elektrycznych oraz ich późniejszej realizacji.

Poprawna odpowiedź. Odpowiedź D jest poprawna, ponieważ umożliwia przejście z Kroku 9 do Kroku 11 bez spełnienia warunku W3, co jest kluczowym wymaganiem w tym przypadku. Schemat D obrazuje, że jeśli krok 9 jest aktywny i zachodzi spełnienie warunku W4, możliwe jest przejście do Kroku 11. W praktyce, takie podejście jest zgodne z najlepszymi praktykami w projektowaniu systemów automatyki, gdzie logiczne warunki i przejścia pomiędzy krokami muszą być jasne i jednoznaczne. W inżynierii systemów automatyzacji wsparcie dla skomplikowanych warunków przejścia jest kluczowe dla efektywności procesów. Dobrym przykładem zastosowania tego typu schematów może być proces produkcyjny, w którym różne etapy są realizowane w odpowiedzi na zmienne warunki. Standardy takie jak IEC 61131-3 definiują zasady projektowania programów sterujących, co podkreśla znaczenie czytelności i poprawności takich schematów.

Poprawna odpowiedź. Stan wyjścia Q0.0 jest równy 0, co wynika z elementów logicznych w schemacie. W szczególności, gdy na wejciu I0.0 jest zastosowana bramka NOT, wpływa to na to, że wyjście Q0.0 jest zawsze nieaktywne. Nawet jeśli inne wejścia, takie jak I0.1 i I2.1, są w stanie wysokim (1), bramka NOT na I0.0 zmienia ten stan na niski (0). To fundamentalna zasada działania układów cyfrowych, gdzie bramki logiczne manipulują stanami na podstawie logiki boole’a. W praktyce, zrozumienie działania bramek logicznych jest kluczowe w projektowaniu systemów automatyki i sterowania. Na przykład, w automatycznych systemach sterowania, jeśli chcemy, aby pewne urządzenie działało tylko w określonych warunkach, możemy użyć bramek logicznych do zrealizowania tej logiki. Stosowanie standardów takich jak IEC 61131-3 w programowaniu PLC, gdzie bramki logiczne są podstawowymi komponentami, podkreśla znaczenie zrozumienia tych pojęć w kontekście przemysłowym.

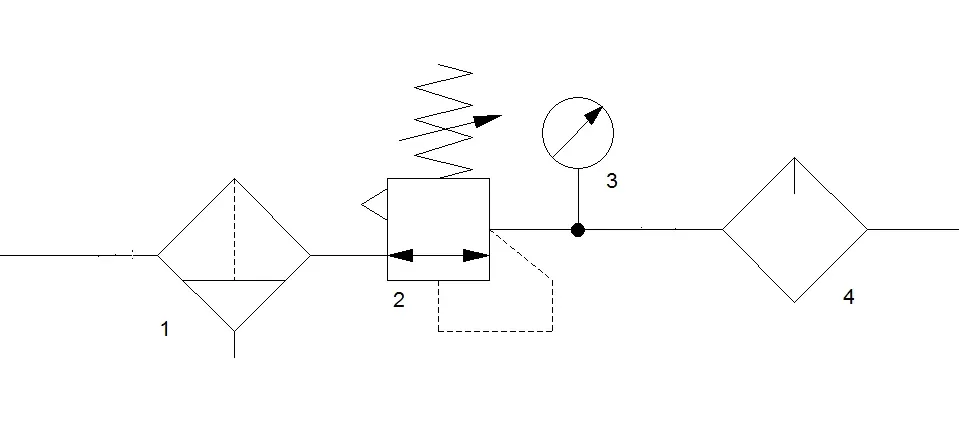

Poprawna odpowiedź. Element oznaczony cyfrą 4 na schemacie układu przygotowania sprężonego powietrza pełni kluczową rolę w procesie smarowania systemów pneumatycznych. Wytworzenie mgły olejowej jest niezbędne do zapewnienia odpowiedniego smarowania komponentów, takich jak siłowniki czy zawory, co przekłada się na ich wydajność i trwałość. Smarownice w układach pneumatycznych są zazwyczaj zaprojektowane tak, aby dozować olej w kontrolowany sposób, co pozwala na zminimalizowanie tarcia i zużycia elementów ruchomych. Ponadto, zgodnie z normami branżowymi, odpowiednia ilość oleju w sprężonym powietrzu jest kluczowa dla zapobiegania korozji oraz uszkodzeniom spowodowanym niewystarczającym smarowaniem. Dobrą praktyką jest regularne monitorowanie i konserwacja smarownic, aby zapewnić ich prawidłowe funkcjonowanie oraz maksymalną efektywność systemu. Wszelkie niedobory oleju mogą prowadzić do awarii systemów pneumatycznych, dlatego zrozumienie roli elementów takich jak smarownica jest fundamentalne dla zapewnienia ciągłości produkcji i bezpieczeństwa operacji.

Poprawna odpowiedź. Urządzenie przedstawione na zdjęciu to dotykowy panel operatorski, co można rozpoznać po charakterystycznym interfejsie graficznym oraz oznaczeniu "TOUCH". Panele te pełnią kluczową rolę w systemach mechatronicznych, umożliwiając operatorom intuicyjną interakcję z maszynami i procesami. Dzięki technologii dotykowej operatorzy mogą szybko i skutecznie wprowadzać dane oraz monitorować stan pracy urządzeń. Tego typu rozwiązania są powszechnie stosowane w automatyce przemysłowej, gdzie wymagane jest efektywne zarządzanie złożonymi systemami. Przykładem zastosowania paneli dotykowych może być ich wykorzystanie w liniach produkcyjnych, gdzie umożliwiają one zarządzanie parametrami maszyn, ustawienie cykli pracy oraz nadzorowanie procesów w czasie rzeczywistym. W branży mechatronicznej stosowanie paneli operatorskich zgodnych z normą IEC 61131-3, dotyczącą programowania systemów automatyki, zapewnia wysoką interoperacyjność i efektywność w zarządzaniu systemami. Warto również podkreślić, że nowoczesne panele operatorskie często integrują funkcjonalności analityczne, co pozwala na lepsze śledzenie wydajności oraz diagnostykę awarii, co dodatkowo podnosi jakość pracy całego systemu.
