Informacje o egzaminie:

Zawód: Technik mechatronik
Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
Data rozpoczęcia: 10 czerwca 2026 11:12
Data zakończenia: 10 czerwca 2026 11:20

Egzamin zdany!

Wynik: 33/40 punktów (82,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Potrojenie natężenia prądu przepływającego przez rezystor o niezmiennej rezystancji spowoduje, że ilość ciepła wydzielającego się w nim wzrośnie

A. sześciokrotnie

B. dwukrotnie

C. dziewięciokrotnie

D. trzykrotnie

Odpowiedź "dziewięciokrotnie" jest poprawna, ponieważ zgodnie z prawem Joule'a, moc wydzielająca się w rezystorze jest proporcjonalna do kwadratu natężenia prądu płynącego przez ten rezystor. Prawo to można zapisać jako P = I²R, gdzie P to moc, I to natężenie prądu, a R to rezystancja. Jeśli natężenie prądu wzrasta trzykrotnie (I -> 3I), moc wydzielająca się w rezystorze staje się P' = (3I)²R = 9I²R, co oznacza, że moc wzrasta dziewięciokrotnie. W praktyce, takie zjawisko ma kluczowe znaczenie w projektowaniu obwodów elektrycznych i systemów grzewczych, gdzie kontrola wydzielanego ciepła jest istotna dla bezpieczeństwa i efektywności energetycznej. Zrozumienie tej zależności pozwala inżynierom na odpowiednie dobieranie wartości rezystancji oraz zabezpieczeń, aby uniknąć przegrzewania się elementów w obwodach elektronicznych, co może prowadzić do awarii lub uszkodzeń sprzętu. W branży elektronicznej i elektrycznej, przestrzeganie tych zasad jest niezbędne dla zapewnienia niezawodności i trwałości urządzeń.

Pytanie 2

Na rysunku przedstawiono przekładnię o zębach

A. łukowych.

B. daszkowych.

C. śrubowych.

D. prostych.

Odpowiedź "łukowych" jest prawidłowa, ponieważ zęby łukowe charakteryzują się zakrzywionym kształtem, co zapewnia ich lepszą współpracę i przenoszenie obciążeń. Przekładnie zębate z zębami łukowymi są szeroko stosowane w przemyśle, zwłaszcza w aplikacjach wymagających cichej i precyzyjnej pracy, takich jak w przekładniach samochodowych, gdzie redukcja hałasu i drgań jest kluczowa dla komfortu użytkowania. W porównaniu do zębów prostych, zęby łukowe oferują znacznie lepsze właściwości eksploatacyjne, w tym zwiększoną trwałość oraz mniejsze zużycie. W praktyce, takie przekładnie są stosowane w wielu mechanizmach, od maszyn przemysłowych po urządzenia codziennego użytku, spełniając normy branżowe i dobre praktyki inżynieryjne, które zalecają stosowanie zębów łukowych w sytuacjach, gdzie liczy się wydajność i niezawodność.

Pytanie 3

Na rysunku przestawiono symbol

A. wzmacniacza operacyjnego.

B. czujnika pojemnościowego.

C. przetwornika.

D. stabilizatora napięcia.

Wzmacniacz operacyjny to naprawdę istotny element w różnych aplikacjach elektronicznych. Wiesz, jest znany ze swojej uniwersalności i świetnie radzi sobie z wzmacnianiem sygnałów. Na rysunku widzisz symbol wzmacniacza operacyjnego, który ma charakterystyczny trójkątny kształt z dwoma wejściami – odwracającym i nieodwracającym – oraz jednym wyjściem. W praktyce te wzmacniacze są stosowane w różnych układach, jak filtry, oscylatory czy konwertery sygnałów. Dzięki ich możliwościom można je zastosować w wielu dziedzinach inżynierii, zarówno analogowej, jak i cyfrowej. A wiesz co? Wzmacniacze operacyjne są zgodne z międzynarodowymi standardami, takimi jak IEC 61967, które określają, jak oceniać ich parametry. Fajnie jest projektować układy z tymi wzmacniaczami, pamiętając o stabilności i niskich szumach, bo to ma wpływ na wydajność i niezawodność, szczególnie w aplikacjach wymagających dużej precyzji. Zresztą, wiedza o wzmacniaczach operacyjnych to must-have dla inżynierów, którzy zajmują się projektowaniem układów elektronicznych.

Pytanie 4

Do jakiego rodzaju prac stosowane jest narzędzie przedstawione na rysunku?

A. Wiercenia otworów.

B. Gięcia prętów.

C. Szlifowania powierzchni.

D. Cięcia blachy.

Narzędzie przedstawione na zdjęciu to nożyce do blachy, które są specjalistycznym narzędziem wykorzystywanym do cięcia różnych rodzajów blach. Ich konstrukcja pozwala na precyzyjne i efektywne cięcie materiałów metalowych, co jest kluczowe w wielu branżach, takich jak budownictwo, produkcja i przemysł motoryzacyjny. Nożyce te są dostępne w różnych wariantach, w tym ręcznych i elektrycznych, co zwiększa ich wszechstronność w zastosowaniu. Przy stosowaniu nożyc do blachy istotne jest przestrzeganie standardów BHP, aby zapewnić bezpieczeństwo pracy. W praktyce, narzędzie to umożliwia cięcie blach stalowych o różnej grubości, co pozwala na realizację różnorodnych projektów konstrukcyjnych i remontowych. Przykładem zastosowania może być przygotowanie elementów do montażu systemów rynnowych, gdzie precyzyjne cięcie blachy jest kluczowe dla szczelności i trwałości instalacji.

Pytanie 5

Na podstawie tabeli kodów paskowych rezystorów wskaż rezystor o wartości rezystancji 1 kΩ i tolerancji 5%.

Kody paskowe rezystorów

Kolor	Wartość		Mnożnik	Tolerancja ± %	Współczynnik temp. ± ppm/K
Kolor	1 pasek	2 pasek	3 pasek	4 pasek	Ostatni pasek
czarny	0	0	x 1 Ω	20	200
brązowy	1	1	x 10 Ω	1	100
czerwony	2	2	x 100 Ω	2	50
pomarańczowy	3	3	x 1 k	3	15
żółty	4	4	x 10 k	0 - +100	25
zielony	5	5	x 100 k	0.5
niebieski	6	6	x 1 M	0.25	10
fioletowy	7	7	x 10 M	0,1	5
szary	8	8		0,05	1
biały	9	9
złoty			0,1 Ω	5
srebrny			0,01 Ω	10
brak				20

A. D.

B. A.

C. B.

D. C.

Rezystor o wartości 1 kΩ i tolerancji 5% jest oznaczony paskami w kolorach: brązowy, czarny, czerwony i złoty. Brązowy reprezentuje cyfrę 1, czarny cyfrę 0, czerwony mnożnik 100, a złoty określa tolerancję na poziomie 5%. Odpowiedź A zawiera te kolory, co oznacza, że jest to prawidłowy wybór. W praktyce, umiejętność odczytywania wartości rezystorów z kodów paskowych jest kluczowa w elektronice, ponieważ właściwy dobór rezystorów wpływa na działanie obwodów elektronicznych. W przypadku projektowania układów elektronicznych, tolerancja rezystora ma znaczenie dla stabilności i niezawodności działania urządzenia; 5% tolerancji oznacza, że rzeczywista rezystancja może różnić się od nominalnej o 5% w górę lub w dół. Warto zatem pamiętać, że dobór właściwych komponentów zgodnie z ich specyfikacją jest jednym z podstawowych aspektów inżynierii elektroniki i elektrotechniki.

Pytanie 6

W celu oceny stanu technicznego przycisku S1 wykonano pomiary rezystancji, których wyniki przedstawiono w tabeli. Na ich podstawie można stwierdzić, że przycisk S1 posiada zestyk

Nazwa elementu	Wartość rezystancji zestyków [Ω]
Nazwa elementu	Przed przyciśnięciem	Po przyciśnięciu
Przycisk S1	0,22	∞

A. niesprawny NC.

B. sprawny NC.

C. sprawny NO.

D. niesprawny NO.

Przycisk S1, który oceniłeś jako sprawny NC, działa tak, że w spoczynku obwód jest zamknięty. To się zgadza z tym, jak powinien działać. Jeśli rezystancja wynosi 0,22 Ω przed naciśnięciem, to znaczy, że wszystko jest ok, bo obwód faktycznie jest zamknięty – to jest bardzo ważne dla zestyków NC. Kiedy naciśniesz przycisk, rezystancja skacze do ∞ Ω, co oznacza otwarcie obwodu, i to też jest typowe dla NO. Przyciski NC używa się w różnych sytuacjach, na przykład w automatyce przemysłowej, gdzie potrzebujesz, żeby maszyny się zatrzymywały w razie awarii. Dobrze jest wiedzieć, że w systemach awaryjnego zatrzymywania przyciski te w normalnych warunkach są zamknięte dla bezpieczeństwa, a w nagłych sytuacjach otwierają się, co chroni przed zagrożeniem. Wiedza o tym, jak działają przyciski NC, jest naprawdę istotna, nie tylko dla bezpieczeństwa, ale także w kontekście norm, które obowiązują w branży inżynieryjnej. To wszystko ma ogromne znaczenie w codziennej pracy.

Pytanie 7

Modulacja impulsowa określana jako PWM polega na modyfikacji w sygnale, który jest modulowany

A. amplitudy impulsu

B. częstotliwości oraz fazy impulsu

C. częstotliwości impulsu

D. szerokości impulsu

Modulacja szerokości impulsu (PWM) to technika, w której szerokość impulsów w sygnale modulowanym jest zmieniana w zależności od wartości sygnału wejściowego. W praktyce oznacza to, że czas, w jakim sygnał jest w stanie wysokim (ON) lub niskim (OFF), jest dostosowywany, co pozwala na skuteczne reprezentowanie informacji. PWM jest szeroko stosowana w elektronice, zwłaszcza w kontrolowaniu prędkości silników, jasności diod LED oraz w systemach audio. Przy zastosowaniu PWM, możemy zredukować straty energii, co jest zgodne z dobrą praktyką inżynieryjną, ponieważ umożliwia efektywne zarządzanie mocą. Na przykład, w przypadku silników DC, poprzez zmianę szerokości impulsów, inżynierowie mogą precyzyjnie regulować prędkość obrotową silnika, co jest kluczowe w automatyzacji i robotyce. Zgodnie ze standardami branżowymi, stosowanie PWM może również poprawić jakość sygnałów w systemach audio, co przekłada się na lepsze wrażenia słuchowe. Warto również zauważyć, że technika ta jest fundamentalna w systemach zasilania, gdzie precyzyjna kontrola mocy jest niezbędna do zapewnienia stabilności i efektywności operacyjnej.

Pytanie 8

Który z wymienionych materiałów znajduje zastosowanie w konstrukcjach spawanych?

A. Stal niskowęglowa

B. Żeliwo białe

C. Stal wysokowęglowa

D. Żeliwo szare

Wybór materiału do konstrukcji spawanych jest kluczowy, a materiały takie jak stal wysokowęglowa, żeliwo białe oraz żeliwo szare nie są odpowiednie do tego typu zastosowań. Stal wysokowęglowa, zawierająca powyżej 0,6% węgla, ma tendencję do bycia kruchą po spawaniu, co może prowadzić do powstawania pęknięć oraz osłabienia struktury. Tego typu stal jest bardziej odpowiednia do produkcji narzędzi, sprężyn czy elementów wymagających wysokiej twardości, a nie do konstrukcji, gdzie kluczowa jest plastyczność i odporność na obciążenia. Żeliwo białe, z kolei, charakteryzuje się wysoką twardością i jest stosowane w produkcji odlewów, ale jego kruchość sprawia, że nie nadaje się do spawania. Żeliwo szare, mimo że ma lepsze właściwości plastyczne niż żeliwo białe, również nie jest optymalnym materiałem do konstrukcji spawanych. Jego strefy osnowy grafitowej mogą ulegać zniszczeniu podczas spawania, co prowadzi do obniżenia wytrzymałości połączeń. Wybór niewłaściwego materiału do spawania może prowadzić do poważnych problemów inżynieryjnych i zagrożeń bezpieczeństwa, dlatego kluczowe jest stosowanie stali niskowęglowej, która zapewnia odpowiednią jakość oraz wydajność w konstrukcjach spawanych.

Pytanie 9

Który symbol oznacza czujnik ultradźwiękowy?

A. C.

B. D.

C. B.

D. A.

Symbol przedstawiony przy odpowiedzi C reprezentuje czujnik ultradźwiękowy, który jest stosowany w wielu aplikacjach technicznych, zwłaszcza w automatyce oraz systemach pomiarowych. Czujniki ultradźwiękowe działają na zasadzie emisji fal dźwiękowych o wysokiej częstotliwości, które odbijają się od obiektów i wracają do sensora. Dzięki temu możliwe jest określenie odległości do obiektu oraz detekcja przeszkód. W praktyce wykorzystuje się je w robotyce do unikania kolizji oraz w systemach alarmowych do monitorowania przestrzeni. Istotnym standardem, który odnosi się do tego typu czujników, jest norma IEC 60947-5-2, definiująca wymagania dotyczące czujników zbliżeniowych. Wiedza na temat symboliki czujników jest kluczowa dla inżynierów i techników, aby prawidłowo interpretować schematy oraz dokumentację techniczną, co ma bezpośrednie przełożenie na skuteczność projektowania i utrzymania systemów automatyki.

Pytanie 10

Symbol graficzny zaworu monostabilnego, normalnie otwartego, jest przedstawiony na rysunku

A. C.

B. D.

C. A.

D. B.

Symbol graficzny zaworu monostabilnego, normalnie otwartego, rzeczywiście przedstawia zawór, który w stanie spoczynku umożliwia przepływ medium. W przypadku odpowiedzi A widzimy, że porty 1 i 2 są połączone, co oznacza, że zawór w swojej podstawowej konfiguracji pozostaje otwarty. Tego typu zawory są często używane w aplikacjach, gdzie ważne jest, aby medium mogło swobodnie przepływać, dopóki nie zostanie zastosowane zewnętrzne ciśnienie do ich zamknięcia. Przykładem zastosowania mogą być systemy pneumatyczne, gdzie zawory monostabilne są używane do kontrolowania ruchu siłowników. W branży automatyki stosuje się je zgodnie z normą ISO 1219, która opisuje symbole graficzne dla elementów hydrauliki i pneumatyki. Zrozumienie tych symboli jest kluczowe dla prawidłowego projektowania schematów hydraulicznych i pneumatycznych, a także dla skutecznej diagnostyki i konserwacji systemów. Wiedza na temat działania zaworów monostabilnych jest niezbędna dla inżynierów i techników pracujących w branży automatyki oraz hydrauliki.

Pytanie 11

Po wciśnięciu przycisku sterującego zaworu rozdzielającego IV nastąpi

A. wysunięcie tłoka siłownika 1A2 i wsunięcie tłoka siłownika 1A1

B. wysunięcie tłoków obu siłowników 1A1 i 1A2

C. wsunięcie tłoków obu siłowników 1A1 i 1A2

D. wysunięcie tłoka siłownika 1 Al i wsunięcie tłoka siłownika 1A2

Poprawna odpowiedź to "wsunięcie tłoków obu siłowników 1A1 i 1A2". Po wciśnięciu przycisku sterującego zaworu rozdzielającego 1V, ciśnienie z portu P zostaje przekierowane do portów A i B. W wyniku tego działania obydwa siłowniki, 1A1 i 1A2, są narażone na działanie ciśnienia, co skutkuje ich wsunięciem. Tego rodzaju mechanizmy są powszechnie stosowane w automatyce oraz hydraulice, gdzie precyzyjne sterowanie ciśnieniem i ruchem siłowników jest kluczowe dla efektywności systemu. W praktyce, zrozumienie działania zaworów rozdzielających oraz ich wpływu na siłowniki jest niezbędne dla inżynierów i techników zajmujących się automatyzacją procesów. Na przykład, w aplikacjach przemysłowych, takich jak linie montażowe, właściwe zarządzanie ciśnieniem może znacząco wpłynąć na prędkość i precyzję operacji, co z kolei przekłada się na wydajność produkcji. Warto także zwrócić uwagę na odpowiednie rozwiązania zabezpieczające, które powinny być wdrażane w systemach hydraulicznych, aby zapewnić ich niezawodność i bezpieczeństwo eksploatacji.

Pytanie 12

Przestrzeń gazowa akumulatora hydraulicznego \( V_O \) została napełniona azotem o ciśnieniu początkowym \( p_0 \). W trakcie powolnego rozładowania przy stałej temperaturze, podczas którego zmieniły się parametry \( p_1 \) i \( V_1 \), obowiązuje zależność

A. \( p_0 \, V_O = p_1 \, V_1 \)

B. \( p_0 \, V_1^{1.4} = p_1 \, V_O^{1.4} \)

C. \( p_0 \, V_O^{1.4} = p_1 \, V_1^{1.4} \)

D. \( p_0 \, V_1 = p_1 \, V_O \)

Odpowiedź D jest poprawna, ponieważ opiera się na zasadach gazów doskonałych w warunkach izotermicznych. Zgodnie z równaniem stanu gazu, iloczyn ciśnienia i objętości jest stały podczas rozprężania lub sprężania gazu w stałej temperaturze. To zjawisko możemy zaobserwować w praktycznych zastosowaniach, takich jak akumulatory hydrauliczne, gdzie kontrola ciśnienia i objętości jest kluczowa dla efektywności systemu. Zasada ta, znana jako prawo Boyle'a-Mariotte'a, ma zastosowanie w wielu dziedzinach inżynieryjnych, w tym w mechanice płynów i automatyce. W praktyce, operatorzy systemów hydraulicznych muszą monitorować ciśnienie i objętość, aby zapewnić prawidłowe działanie urządzeń i uniknąć uszkodzeń. Stosowanie tej zasady pozwala na przewidywanie zachowania się gazu w różnych warunkach, co jest niezbędne dla projektowania i eksploatacji systemów hydraulicznych oraz pneumatycznych, gdzie stabilność ciśnienia i objętości mają kluczowe znaczenie dla bezpieczeństwa i efektywności operacji.

Pytanie 13

Połączenia nitowe metalowej obudowy urządzenia należy wykonać przy użyciu narzędzia przedstawionego na rysunku

A. C.

B. D.

C. B.

D. A.

Nitownica ręczna, oznaczona literą B, jest kluczowym narzędziem w procesie wykonywania połączeń nitowych w metalowych obudowach urządzeń. Jej konstrukcja pozwala na precyzyjne i efektywne wprowadzenie nitów w miejsca wymagające solidnego połączenia. W praktyce nitownice ręczne znajdują zastosowanie w wielu branżach, takich jak motoryzacja, budownictwo oraz produkcja mebli metalowych. Dobrze wykonane połączenie nitowe gwarantuje trwałość oraz odporność na działanie różnych czynników mechanicznych i chemicznych. Przy prawidłowym użyciu, nitownica pozwala na uzyskanie połączeń o wysokiej wytrzymałości, co jest zgodne z normami jakościowymi, takimi jak ISO 9001. Warto także pamiętać, że nitownice ręczne są dostępne w różnych rozmiarach, co umożliwia ich użycie w różnych aplikacjach, w zależności od grubości materiału i wymagań dotyczących obciążenia.

Pytanie 14

Jakie z czynności związanych z wymianą oleju oraz filtrów w zasilaczu hydraulicznym powinno być zrealizowane jako ostatnie?

A. Wlać olej do właściwego poziomu i włączyć zasilanie, aby umożliwić samoczynne odpowietrzenie

B. Odkręcić śruby mocujące pokrywę do zbiornika, zdjąć pokrywę, dokładnie oczyścić i przepłukać zbiornik

C. Odłączyć wszystkie obwody, wyłączyć zasilanie, odkręcić śrubę odpowietrzającą lub wyjąć korek wlewowy i lekko przechylając zasilacz zlać olej

D. Zamienić uszczelkę między zbiornikiem a pokrywą oraz wymienić wkłady filtrujące, a później połączyć zbiornik z pokrywą, przestrzegając zalecanej siły dokręcania

Właściwy przebieg czynności przy wymianie oleju i filtrów w zasilaczu hydraulicznym powinien kończyć się wlaniem nowego oleju do odpowiedniego poziomu i włączeniem zasilania. Jest to kluczowy etap, ponieważ zapewnia prawidłowe funkcjonowanie systemu hydraulicznego. Po napełnieniu zbiornika olejem, należy uruchomić zasilacz, co pozwala na samoczynne odpowietrzenie układu. W praktyce, odpowietrzanie jest istotne, ponieważ usunięcie powietrza z układu hydraulicznego zapobiega powstawaniu kawitacji, a tym samym zwiększa efektywność i żywotność urządzeń. Zgodnie z wytycznymi producentów zasilaczy hydraulicznych, tego rodzaju czynności powinny być zawsze wykonywane według ścisłych norm, aby zapewnić bezpieczeństwo i niezawodność systemu. Na przykład, jeżeli w systemie pozostało powietrze, może to prowadzić do nieprawidłowego działania siłowników, co negatywnie wpływa na dokładność operacji hydraulicznych. Zatem, kluczowe znaczenie ma również monitorowanie poziomu oleju oraz regularne sprawdzanie stanu filtrów, co jest zgodne z praktykami zarządzania konserwacją w branży hydraulicznej.

Pytanie 15

Jakie parametry mierzy prądnica tachometryczna?

A. naprężenia mechaniczne

B. prędkość liniową

C. prędkość obrotową

D. napięcie elektryczne

Prądnica tachometryczna jest urządzeniem służącym do pomiaru prędkości obrotowej. Działa na zasadzie generowania napięcia elektrycznego proporcjonalnego do prędkości obrotowej wału lub innego elementu mechanicznego. W praktyce, prądnicę tachometryczną wykorzystuje się w wielu zastosowaniach, takich jak systemy sterowania silnikami, automatyka przemysłowa czy w urządzeniach pomiarowych. Dzięki swojej precyzji, prądnice tachometryczne są standardem w pomiarach prędkości obrotowej, a ich stosowanie jest zgodne z najlepszymi praktykami inżynieryjnymi. W kontekście automatyzacji, umożliwiają one monitorowanie i regulację procesów, co przekłada się na zwiększenie efektywności i bezpieczeństwa pracy maszyn. Przykładem mogą być systemy, w których prędkość obrotowa silnika musi być precyzyjnie kontrolowana, aby zapewnić optymalne warunki pracy.

Pytanie 16

Podnośnik hydrauliczny do samochodów dysponuje tłokiem roboczym o średnicy 100 mm. Tłoczek pompy w tym urządzeniu ma średnicę 10 mm. Kiedy podnośnik unosi obciążenie wynoszące 20 kN, jaka jest siła działająca na tłoczek pompy?

A. 2000 N

B. 200 N

C. 20 N

D. 2 N

Odpowiedź 200 N jest prawidłowa, ponieważ w hydraulicznych systemach podnośników działa zasada Pascala, która stwierdza, że zmiana ciśnienia w cieczy rozprzestrzenia się równomiernie we wszystkich kierunkach. W tym przypadku mamy do czynienia z tłokiem roboczym o średnicy 100 mm, co daje mu promień 50 mm. Obliczając pole powierzchni tego tłoka, używamy wzoru na pole koła: A = πr², co daje A = π(50 mm)² = 7854 mm². Tłoczek pompy z średnicą 10 mm ma promień 5 mm, więc jego pole wynosi A = π(5 mm)² = 78,5 mm². Wykorzystując równanie siły F = P*A, gdzie P to ciśnienie, możemy wyznaczyć siłę na tłoczku. Siła działająca na tłok roboczy wynosi 20 kN, czyli 20000 N. Ciśnienie w układzie obliczamy jako P = F/A = 20000 N / 7854 mm² = 2,546 N/mm². Następnie obliczamy siłę na tłoczku pompy: F = P*A = P * 78,5 mm² = 2,546 N/mm² * 78,5 mm² = 200 N. Takie obliczenia są kluczowe w inżynierii hydraulicznej, ponieważ pozwalają na prawidłowe dobieranie komponentów oraz ich późniejsze eksploatowanie zgodnie z normami bezpieczeństwa.

Pytanie 17

Parametr określający zakres roboczy działania siłownika to

A. skok siłownika

B. maksymalne ciśnienie

C. średnica cylindra

D. teoretyczna siła pchająca

Skok siłownika jest kluczowym parametrem w określaniu obszaru roboczego działania siłownika. Definiuje on maksymalną odległość, na jaką tłok siłownika może się poruszać, co bezpośrednio wpływa na zakres ruchu, który siłownik może wykonać. W praktyce oznacza to, że im większy skok, tym większa możliwość wykonania zadań, takich jak podnoszenie, przesuwanie czy wciskanie elementów. Przykładem może być zastosowanie siłowników hydraulicznych w maszynach budowlanych, gdzie skok siłownika wpływa na wysokość podnoszenia ładunków. W branży automatyki przemysłowej odpowiedni dobór skoku siłownika do aplikacji ma kluczowe znaczenie, aby zapewnić efektywność i precyzję operacji. W standardach branżowych, takich jak ISO 6020, zwraca się uwagę na konieczność odpowiedniego doboru skoku siłownika w kontekście jego zastosowania oraz oczekiwanych parametrów roboczych, co przekłada się na zwiększoną efektywność systemów automatyzacji.

Pytanie 18

Który rodzaj obróbki ręcznej przedstawiono na rysunkach?

A. Przecinanie.

B. Wiercenie.

C. Struganie.

D. Piłowanie.

Struganie to technika obróbcza, która polega na usuwaniu cienkich warstw materiału z powierzchni obrabianego przedmiotu przy użyciu narzędzia skrawającego, jakim jest strug. Narzędzie to ma ostrze ustawione pod odpowiednim kątem, co jest kluczowe dla efektywności procesu. Struganie jest powszechnie stosowane w obróbce drewna, metalu oraz tworzyw sztucznych, co sprawia, że znajomość tej techniki jest niezbędna dla każdego rzemieślnika czy inżyniera. Zastosowanie strugania pozwala na uzyskanie gładkich powierzchni oraz precyzyjnych wymiarów, co jest istotne w produkcji mebli, elementów wyposażenia oraz w przemyśle motoryzacyjnym. Struganie zgodnie z dobrymi praktykami obejmuje również odpowiednią konserwację narzędzi oraz bezpieczeństwo pracy, dlatego warto zwrócić uwagę na ergonomię i techniki pracy, aby zminimalizować ryzyko kontuzji.

Pytanie 19

Na ilustracji przedstawiono sprzęgło

A. elastyczne kłowe.

B. pierścieniowe.

C. elastyczne palcowe.

D. jednokierunkowe.

Odpowiedź "elastyczne kłowe" jest prawidłowa, ponieważ na ilustracji rzeczywiście przedstawiono sprzęgło tego typu. Sprzęgła elastyczne kłowe składają się z dwóch elementów, które są połączone za pomocą elastycznych kłów, co umożliwia przenoszenie momentu obrotowego przy zachowaniu zdolności do kompensowania niewielkich przemieszczeń. Czerwony element z tworzywa sztucznego, widoczny na ilustracji, jest kluczowy dla tego mechanizmu, ponieważ jego elastyczność pozwala na zminimalizowanie wstrząsów oraz ochronę przed nadmiernym zużyciem wałów. Te sprzęgła są szeroko stosowane w różnych aplikacjach przemysłowych, w tym w napędach elektrycznych, gdzie konieczna jest elastyczność w przenoszeniu momentu obrotowego, a także w maszynach, które wymagają precyzyjnego pozycjonowania. Standardy ISO oraz dobre praktyki inżynieryjne zalecają ich stosowanie w aplikacjach, gdzie wymagana jest wysoka niezawodność i długowieczność komponentów. Warto pamiętać, że elastyczne sprzęgła kłowe są także istotnym elementem w systemach automatyki, gdzie precyzja i elastyczność są kluczowe dla sprawnego działania.

Pytanie 20

Przed zainstalowaniem podtynkowej instalacji zasilającej dla urządzenia mechatronicznego nie weryfikuje się

A. wagi żył w przewodzie

B. stanu izolacji przewodu

C. ciągłości żył przewodu

D. średnicy żył przewodu

Wybór odpowiedzi dotyczącej wagi żył w przewodzie jako niewłaściwego elementu do sprawdzenia przed montażem podtynkowej instalacji zasilającej jest poprawny. W praktyce inżynieryjnej, przed rozpoczęciem instalacji, kluczowe jest zweryfikowanie średnicy żył, ciągłości oraz stanu izolacji przewodów. Średnica żył ma fundamentalne znaczenie dla obliczenia obciążalności przewodu oraz dla zapewnienia, że przewód nie będzie się przegrzewał podczas pracy. Sprawdzenie ciągłości żył jest istotne, aby upewnić się, że nie ma przerw w obwodzie, co mogłoby prowadzić do uszkodzenia urządzeń podłączonych do instalacji. Stan izolacji jest niezbędny do zapewnienia bezpieczeństwa użytkowania instalacji, ponieważ uszkodzona izolacja może prowadzić do zwarć lub porażenia prądem. Waga żył, chociaż może być istotna w niektórych kontekstach konstrukcyjnych, nie jest kluczowym czynnikiem przy montażu instalacji elektrycznej, co czyni tę odpowiedź poprawną. Przykładowo, w projektach na budowach stosuje się normy, takie jak PN-IEC 60364, które precyzują wymagania dotyczące sprawdzeń przedmontażowych.

Pytanie 21

Manipulator, którego schemat kinematyczny przedstawiono na rysunku, ma

A. 5 stopni swobody.

B. 4 stopnie swobody.

C. 6 stopni swobody.

D. 3 stopnie swobody.

Odpowiedź "5 stopni swobody" jest poprawna, ponieważ manipulator z przedstawionym schematem kinematycznym posiada pięć przegubów. Każdy przegub umożliwia ruch w różnych płaszczyznach, co jest kluczowe w kontekście automatyzacji procesów przemysłowych i robotyki. W praktyce, manipulatory o pięciu stopniach swobody są często wykorzystywane w zadaniach wymagających precyzyjnego chwytania i manipulacji przedmiotami, na przykład w montażu komponentów elektronicznych czy w przemyśle motoryzacyjnym. Zgodnie z normami ISO 9283, stopnie swobody manipulatora powinny być projektowane z myślą o maksymalnej efektywności operacyjnej oraz elastyczności w wykonywaniu różnych zadań. Zrozumienie liczby stopni swobody jest kluczowe dla inżynierów i techników zajmujących się projektowaniem i programowaniem systemów robotycznych, co wpływa na wydajność i jakość zastosowań w branży. Dodatkowo, manipulatory o większej liczbie stopni swobody mogą wykonywać bardziej złożone operacje, co podkreśla znaczenie tej wiedzy w nowoczesnej automatyzacji.

Pytanie 22

Niewielkie, drobne zarysowania na tłoczysku hydraulicznego siłownika eliminuje się za pomocą

A. lutowania

B. napawania

C. polerowania

D. spawania

Polerowanie to skuteczna metoda usuwania drobnych, niewielkich rys na tłoczysku siłownika hydraulicznego, ponieważ pozwala na wygładzenie powierzchni metalowej bez potrzeby dodawania materiału. W procesie polerowania wykorzystuje się różne materiały ścierne, takie jak pasty polerskie czy materiały ścierne o drobnych ziarnach, co umożliwia osiągnięcie wysokiej jakości wykończenia. Przykładem zastosowania polerowania w praktyce jest konserwacja siłowników hydraulicznych w maszynach budowlanych, gdzie ich długowieczność oraz niezawodność są kluczowe. Polerowanie nie tylko poprawia estetykę, ale również minimalizuje ryzyko dalszego uszkodzenia, zmniejszając tarcie i zużycie materiału. W branży hydraulicznej standardy jakości, takie jak ISO 9001, zalecają regularne kontrolowanie stanu tłoczysk i ich polerowanie w celu zapewnienia optymalnej wydajności oraz bezpieczeństwa operacyjnego urządzeń hydraulicznych. Warto również wspomnieć, że polerowanie przyczynia się do poprawy właściwości tribologicznych powierzchni, co wpływa na efektywność pracy siłowników.

Pytanie 23

Która z wymienionych właściwości komponentów systemów automatyki, stosowanych w liniach produkcyjnych, ma kluczowe znaczenie przy projektowaniu linii do konfekcjonowania rozcieńczalników do farb i lakierów?

A. Iskrobezpieczeństwo

B. Efektywność

C. Niezawodność

D. Bezobsługowość

Iskrobezpieczeństwo jest kluczową cechą w projektowaniu linii produkcyjnych, zwłaszcza w kontekście konfekcjonowania substancji chemicznych, takich jak rozcieńczalniki do farb i lakierów, które są łatwopalne i mogą wydzielać niebezpieczne opary. Użycie podzespołów i urządzeń spełniających normy iskrobezpieczeństwa (np. ATEX w Europie) ma na celu minimalizację ryzyka wybuchów oraz pożarów. Przykładem mogą być pompy, które są zaprojektowane tak, aby nie generować iskier podczas pracy, a także systemy wentylacyjne, które skutecznie odprowadzają opary. W praktyce oznacza to stosowanie materiałów odpornych na korozję, jak również instalację odpowiednich czujników wykrywających obecność niebezpiecznych gazów. Właściwe zabezpieczenie strefy zagrożonej wybuchem powinno obejmować także odpowiednie klasyfikacje stref, które są zgodne z międzynarodowymi standardami, takimi jak IEC 60079. Zatem iskrobezpieczeństwo nie tylko zwiększa bezpieczeństwo pracowników, ale także zapewnia ciągłość produkcji, co jest niezbędne w efektywnych liniach produkcyjnych.

Pytanie 24

Jedną z kluczowych funkcji oscyloskopu dwukanałowego jest dokonywanie pomiaru

A. indukcyjności własnej cewki

B. przesunięcia fazowego napięciowych przebiegów sinusoidalnych

C. pojemności elektrycznej kondensatorów

D. natężenia pola elektrycznego

Odpowiedź dotycząca pomiaru przesunięcia fazowego napięciowych przebiegów sinusoidalnych jest prawidłowa, ponieważ oscyloskop dwukanałowy jest narzędziem niezwykle przydatnym w analizie sygnałów elektrycznych. W kontekście pomiarów, przesunięcie fazowe jest kluczowym parametrem, który może mieć istotny wpływ na działanie układów elektronicznych, zwłaszcza w aplikacjach audio, telekomunikacyjnych oraz w systemach zasilania. Przykładowo, w układach synchronizacji sygnałów, dokładne ustawienie fazy jest niezbędne do optymalnej wydajności. Oscyloskop umożliwia pomiar różnicy fazy pomiędzy dwoma sygnałami, co może być kluczowe w ocenie stabilności systemów oraz w diagnostyce usterek. Ponadto, zgodnie z najlepszymi praktykami w inżynierii elektronicznej, pomiar fazy powinien być częścią rutynowych testów układów, aby zapewnić ich prawidłowe funkcjonowanie i minimalizować zakłócenia.

Pytanie 25

Które narzędzie należy zastosować do zamocowania końcówki tulejkowej na przewodzie elektrycznym LY?

A. B.

B. D.

C. A.

D. C.

Odpowiedź A jest prawidłowa, ponieważ narzędzie to jest specjalistycznym przyrządem do zaciskania końcówek tulejkowych na przewodach elektrycznych, co jest kluczowym procesem w szerokim zakresie prac elektrycznych. Szczypce do zaciskania końcówek tulejkowych zapewniają trwałe i solidne połączenie, co ma kluczowe znaczenie dla bezpieczeństwa i efektywności instalacji elektrycznych. Użycie tych szczypiec pozwala na dokładne i równomierne rozłożenie siły podczas zaciskania, co minimalizuje ryzyko uszkodzenia przewodu lub tulejki. Należy pamiętać, że stosowanie odpowiednich narzędzi do różnych zadań jest niezbędne, aby uniknąć problemów związanych z nieprawidłowym połączeniem elektrycznym, co może prowadzić do zwarcia lub uszkodzenia instalacji. W branży elektrycznej standardy BSI (British Standards Institution) oraz IEC (International Electrotechnical Commission) podkreślają znaczenie używania właściwego sprzętu narzędziowego w celu zapewnienia niezawodności i bezpieczeństwa instalacji. Przykładowo, w przypadku przewodów, które będą narażone na wibracje lub zmiany temperatury, trwałość połączenia uzyskanego przy użyciu odpowiednich szczypiec ma kluczowe znaczenie.

Pytanie 26

Którego z wymienionych przyrządów pomiarowych należy użyć do wykonania pomiaru szerokości bardzo głębokiego otworu nieprzelotowego blisko dna w sposób przedstawiony na ilustracji?

A. Głębokościomierza.

B. Wysokościomierza.

C. Mikrometru wewnętrznego.

D. Średnicówki czujnikowej.

Średnicówka czujnikowa jest idealnym narzędziem do pomiaru szerokości głębokich otworów nieprzelotowych. Jej konstrukcja pozwala na precyzyjne zmierzenie średnicy otworu na określonej głębokości, co jest kluczowe w wielu zastosowaniach przemysłowych oraz inżynieryjnych. W porównaniu do innych przyrządów, średnicówka czujnikowa charakteryzuje się większą dokładnością oraz łatwością użycia w trudnych warunkach pomiarowych. Działa na zasadzie pomiaru siły nacisku na ściany otworu, co umożliwia uzyskanie dokładnych wyników bez wpływu na geometrię otworu. W praktyce, narzędzie to znajduje zastosowanie w przemyśle naftowym, budowlanym oraz w produkcji maszyn, gdzie często mierzy się otwory w elementach konstrukcyjnych. Warto również zauważyć, że stosowanie średnicówki czujnikowej zgodnie z obowiązującymi standardami metrologicznymi zapewnia wysoką jakość pomiarów oraz ich powtarzalność, co jest istotnym elementem w zapewnieniu bezpieczeństwa i efektywności procesów technologicznych.

Pytanie 27

Po sprawdzeniu zgodności połączeń (Rysunek II.) z dokumentacją techniczną (Rysunek I.) wynika, że błędnie wybrany jest

A. siłownik Al

B. rozdzielacz VI

C. przekaźnik KI

D. przekaźnik K2

Wybierając jedną z pozostałych odpowiedzi, można popełnić błąd w interpretacji schematów połączeń. Często zdarza się, że osoby analizujące dokumentację techniczną mylą się w ocenie, które elementy są kluczowe dla zgodności ze standardami. Na przykład, przekaźnik KI, chociaż może wydawać się istotny w kontekście układu, nie jest przedmiotem rozbieżności w analizowanym przypadku. Przekaźniki K1 i K2 również są podłączone zgodnie z dokumentacją, co może prowadzić do fałszywego wrażenia, że są one źródłem problemu. Warto pamiętać, że niezrozumienie dokumentacji technicznej może prowadzić do nieprawidłowego diagnozowania problemów w systemach elektrycznych. Błędne interpretacje mogą wynikać z nieznajomości układów logicznych oraz ich funkcji. Niewłaściwe podłączenie jakiegokolwiek elementu, niezależnie od jego roli, może skutkować awarią całego systemu. Dlatego kluczowe jest dokładne zrozumienie i przestrzeganie dokumentacji, oraz umiejętność analizy schematów. Uczestnicy szkoleń technicznych powinni regularnie ćwiczyć czytanie i interpretację schematów, aby rozwijać swoje umiejętności w tym zakresie oraz unikać typowych pułapek myślowych, które mogą prowadzić do błędnych wniosków.

Pytanie 28

Z wymienionych materiałów wybierz ten, który jest najczęściej używany w produkcji łożysk ślizgowych?

A. Polistyren

B. Epoksyt

C. Teflon

D. Żeliwo białe

Epoksyt, teflon, polistyren oraz żeliwo białe reprezentują różne materiały, które mogą być używane w różnych kontekstach inżynieryjnych, lecz nie wszystkie z nich są optymalne w produkcji łożysk ślizgowych. Epoksyt to materiał kompozytowy, który charakteryzuje się wysoką wytrzymałością mechaniczną oraz odpornością na chemikalia, ale nie ma właściwości samosmarujących, co jest kluczowe dla łożysk, które wymagają minimalizacji tarcia i zwiększonej trwałości. Polistyren, z drugiej strony, jest materiałem o niskiej wytrzymałości mechanicznej i wysokiej podatności na działanie wysokich temperatur, co czyni go nieodpowiednim w zastosowaniach wymagających dużej odporności. Żeliwo białe, chociaż jest materiałem o dobrej trwałości, nie nadaje się na łożyska ślizgowe, ze względu na swoją sztywność i dużą masę, które mogą prowadzić do zwiększenia oporów tarcia. Często błędem jest utożsamianie materiałów z wysoką wytrzymałością z ich zastosowaniem w łożyskach; w rzeczywistości kluczowe znaczenie mają także ich właściwości tribologiczne, które w przypadku niektórych z wymienionych materiałów są niewystarczające. Zrozumienie różnic w zastosowaniach tych materiałów i ich właściwości jest kluczowe w procesie projektowania komponentów mechanicznych.

Pytanie 29

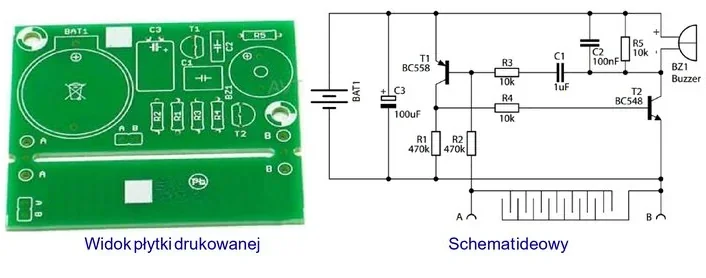

Na podstawie widoku płytki drukowanej i schematu ideowego wskaż, który element należy zamontować na płytce drukowanej w miejscu oznaczonym C3.

A. B.

B. A.

C. C.

D. D.

Odpowiedź B jest prawidłowa, ponieważ zgodnie ze schematem ideowym, w miejscu oznaczonym jako C3 powinien znajdować się kondensator elektrolityczny o pojemności 100uF. Kondensatory elektrolityczne są kluczowymi elementami w obwodach elektronicznych, służąc do stabilizacji napięcia, filtrowania sygnałów oraz przechowywania energii. W praktyce kondensator o pojemności 100uF może być wykorzystywany w zasilaczach, gdzie wymagana jest duża pojemność dla wygładzania napięcia. Dobrą praktyką w projektowaniu płytek drukowanych jest precyzyjne dobieranie elementów zgodnie z dokumentacją techniczną, aby zapewnić niezawodność i funkcjonalność urządzenia. Zastosowanie kondensatorów elektrolitycznych w obwodach stanowi istotny element w projektowaniu, który wpływa na wydajność i stabilność pracy urządzeń elektronicznych. Podczas wyboru kondensatora należy również zwrócić uwagę na parametry takie jak napięcie pracy oraz ESR, co jest zgodne z normami branżowymi i dobrą praktyką inżynierską.

Pytanie 30

Nie wolno stosować gaśnicy do gaszenia pożaru sprzętu elektrycznego, który jest pod napięciem

A. proszkowej

B. halonowej

C. śniegowej

D. pianowej

Gaśnice pianowe są odpowiednie do gaszenia pożarów urządzeń elektrycznych pod napięciem, ponieważ stosują pianę, która tworzy warstwę izolacyjną, zmniejszając ryzyko przewodnictwa prądu. Wodna piana, będąca podstawą tych gaśnic, działa na zasadzie odcięcia dostępu tlenu oraz chłodzenia. W przypadku pożaru elektrycznego, najważniejsze jest, aby zminimalizować ryzyko porażenia prądem, co czyni gaśnice pianowe bezpieczniejszym wyborem niż inne typy gaśnic. Przykładem zastosowania gaśnicy pianowej może być pożar w serwerowni, gdzie niezbędne jest szybkie i skuteczne działanie. Warto również wspomnieć, że zgodnie z normami NFPA oraz standardami ochrony przeciwpożarowej, użycie gaśnic pianowych w takich sytuacjach jest zalecane jako najlepsza praktyka. Dodatkowo, gaśnice te są uniwersalne i mogą być używane do gaszenia innych rodzajów pożarów, takich jak pożary cieczy palnych, co czyni je wszechstronnym narzędziem w walce z ogniem.

Pytanie 31

Jak nazywa się element przedstawiony na rysunku?

A. Mimośród.

B. Blachowkręt.

C. Konfirmat.

D. Śruba.

Wybór innej odpowiedzi, takiej jak śruba, blachowkręt czy mimośród, może wynikać z niepełnego zrozumienia różnic między tymi elementami a konfirmatem. Śruba jest ogólnym terminem, który opisuje różnorodne elementy z gwintem, jednak jej zastosowanie jest znacznie szersze i nie zawsze odpowiada specyfikacji, jaką ma konfirmat. Śruby często stosuje się w połączeniach metalowych lub w sytuacjach, gdzie nie jest wymagana duża wytrzymałość konstrukcji. Blachowkręty, z drugiej strony, są projektowane z myślą o łączeniu elementów blaszanych i nie oferują tej samej wytrzymałości na obciążenia statyczne, jakie gwarantują konfirmaty. Mimośród, będący elementem stosowanym głównie w mechanizmach regulacyjnych, nie jest odpowiedni do łączenia płyt meblowych. Wybierając niewłaściwy element, można narazić konstrukcję na uszkodzenia, co podważa jakość i stabilność mebli. Dlatego istotne jest, aby zrozumieć, jakie są różnice w konstrukcji i zastosowaniu tych elementów, aby podejmować świadome decyzje projektowe i montażowe. Analizując te różnice, można lepiej dostosować wybór elementów do specyficznych potrzeb projektu, co przyczyni się do uzyskania bardziej trwałych i funkcjonalnych rozwiązań.

Pytanie 32

Jakiego typu silnik należy wykorzystać do zasilania systemu, który wymaga bardzo wysokiego momentu rozruchowego (przekraczającego moment znamionowy)?

A. Asynchroniczny

B. Bocznikowy

C. Szeregowy

D. Krokowy

Silnik szeregowy jest najbardziej odpowiedni do aplikacji wymagających wysokiego momentu rozruchowego, ponieważ jego konstrukcja pozwala na uzyskanie znacznie większego momentu przy niskich obrotach. W silniku szeregowym, uzwojenia wirnika są połączone szeregowo z uzwojeniem stojana, co powoduje, że przepływ prądu przez uzwojenia wirnika i stojana jest taki sam. W rezultacie, gdy silnik startuje, prąd wzrasta, co prowadzi do znaczącego wzrostu momentu obrotowego. Taka charakterystyka sprawia, że silniki szeregowe są powszechnie stosowane w aplikacjach takich jak dźwigi, przenośniki, czy inne urządzenia wymagające dużego momentu rozruchowego. Przykładowo, silniki szeregowe są wykorzystywane w systemach transportu materiałów, gdzie konieczne jest pokonanie początkowego oporu. Dobrą praktyką w branży jest dobór silnika szeregowego do zastosowań, gdzie moment rozruchowy przewyższa moment znamionowy, co zapewnia efektywne i bezpieczne użytkowanie maszyn.

Pytanie 33

Montaż realizowany według zasady całkowitej zamienności polega na

A. tym, że pewien odsetek elementów składowych ma wyższe tolerancje wymiarowe, co obniża koszty produkcji części

B. tym, że wymagana precyzja wymiaru montażowego osiągana jest przez dopasowanie jednego z elementów składowych poprzez obróbkę jej powierzchni w trakcie montażu

C. podziale obrobionych komponentów tworzących zespół według ich rzeczywistych wymiarów

D. montażu elementów składowych wykonanych z dużą precyzją, czyli o bardzo małych tolerancjach wymiarowych

Zrozumienie zasady całkowitej zamienności w montażu jest fundamentalne dla uzyskania wysokiej jakości produktów. Wiele osób błędnie interpretuje, że montaż może opierać się na tolerancjach wymiarowych, które są zbyt szerokie, co jest odzwierciedlone w jednym z podejść, które sugeruje, że pewien procent części składowych może mieć większe tolerancje, co prowadzi do obniżenia kosztów wykonania. W rzeczywistości, taka strategia może skutkować problemami z kompatybilnością i wymiennością elementów, co narusza zasadę całkowitej zamienności. Niewłaściwe podejście do podziału obrobionych części według ich rzeczywistych wymiarów, jak sugeruje inna odpowiedź, również nie jest zgodne z najlepszymi praktykami w obszarze montażu. Każda część powinna być projektowana z myślą o tym, aby pasować do innych w zespole bez dodatkowej obróbki. Zasada ta zakłada, że części muszą być produkowane zgodnie z określonymi normami tolerancyjnymi, co zapewnia ich wymienność. Kolejna niepoprawna koncepcja dotyczy uzyskiwania wymagań dotyczących wymiarów montażowych poprzez dopasowanie jednej z części w czasie montażu. Takie podejście jest niewłaściwe, ponieważ wprowadza niepotrzebny czas i koszty oraz ryzyko błędów montażowych. Kluczowym elementem skutecznego montażu jest standaryzacja wymiarów, co pozwala na uniknięcie sytuacji wymagających dostosowań. Zrozumienie wymagań stawianych przez zasady całkowitej zamienności oraz ich zastosowanie w praktyce to krok ku zwiększeniu efektywności produkcji oraz jakości finalnych wyrobów.

Pytanie 34

Jakie złącza zostały zastosowane w rozdzielaczu przedstawionym na rysunku?

A. Wtykowe i zakręcane.

B. Zakręcane i zaciskowe.

C. Zaciskowe i szybkozłącze.

D. Szybkozłącze i wtykowe.

Odpowiedź "Szybkozłącze i wtykowe" jest prawidłowa, ponieważ na zdjęciu rozdzielacza rzeczywiście zastosowano te dwa typy złączy. Złącza wtykowe, umiejscowione z przodu rozdzielacza, umożliwiają szybkie podłączenie i odłączenie elementów układów hydraulicznych lub pneumatycznych bez konieczności użycia narzędzi. Tego rodzaju rozwiązania są szczególnie cenione w aplikacjach, gdzie czas reakcji jest kluczowy, na przykład w serwisie hydraulicznym. Z kolei szybkozłącza, umieszczone z tyłu rozdzielacza, pozwalają na błyskawiczne łączenie i rozłączanie przewodów, co jest niezbędne w przypadku konieczności zmiany konfiguracji układu lub przeprowadzania konserwacji. W przemyśle stosuje się standardy ISO dla szybkozłączy, które określają wymogi dotyczące ich wydajności i bezpieczeństwa. Znajomość tych rozwiązań pozwala na efektywniejsze zarządzanie systemami oraz ich optymalizację, co jest kluczowe dla zapewnienia wysokiej jakości pracy urządzeń. Takie złącza są stosowane w wielu sektorach, od motoryzacji po budownictwo, co podkreśla ich uniwersalność i praktyczność.

Pytanie 35

Na zdjęciu przedstawiono element hydrauliczny i odpowiadający mu symbol graficzny. Jest to

A. rozdzielacz suwakowy.

B. zasilacz kompaktowy.

C. pompa łopatkowa.

D. zawór kulowy.

Wybór odpowiedzi innej niż zawór kulowy, może wprowadzać w błąd, jeśli chodzi o funkcje elementów hydraulicznych. Pompa łopatkowa, choć jest ważna, to tak naprawdę przetłacza ciecz, a nie kontroluje jej przepływ. Działa na innych zasadach niż zawor, bo chodzi o wytwarzanie ciśnienia. Zasilacz kompaktowy to z kolei coś, co dostarcza energię, a nie reguluje przepływu. Rozdzielacz suwakowy z kolei kieruje ciecz w różne strony, co też diametralnie różni się od prostego działania zaworu kulowego. Może to wszystko wynikać z mylnego wrażenia, że te elementy mają podobne funkcje. Ważne, żeby zrozumieć, jak każdy z tych komponentów działa i do czego służy, bo to bardzo ułatwia projektowanie i dbanie o systemy hydrauliczne. Lepiej nie pomijać tej wiedzy, bo później mogą się pojawić problemy.

Pytanie 36

Wynik pomiaru wskazywany przez manometr wynosi

A. 12 000 bar

B. 13 000 bar

C. 850 bar

D. 800 bar

Wybór 850 bar jako odpowiedzi jest poprawny z kilku powodów. Manometry są używane do pomiaru ciśnienia gazów i cieczy, a ich wskazania są kluczowe w wielu zastosowaniach inżynieryjnych oraz przemysłowych. W tym przypadku wskazanie manometru, które znajduje się nieco poniżej 1000 bar, ale powyżej 500 bar, wskazuje na wartość, która najbliżej odpowiada 850 bar. Takie pomiary są niezwykle istotne w aplikacjach, gdzie precyzyjne ciśnienie jest niezbędne dla bezpieczeństwa i efektywności działania systemu. Na przykład, w systemach hydraulicznych i pneumatycznych, zastosowanie odpowiednich ciśnień zapewnia optymalną pracę urządzeń i minimalizuje ryzyko awarii. Dobrą praktyką jest rozumienie i interpretacja wskazań manometrów w kontekście zastosowań sprzętu, aby uniknąć niebezpiecznych sytuacji, które mogą wyniknąć z niewłaściwego ciśnienia.

Pytanie 37

Jeśli w układzie na rysunku wyłącznik znajdzie się w pozycji I, to w rezystorze wydziela się moc o wartości około

A. 0 W

B. 3,5 W

C. 5,8 W

D. 0,72 W

Odpowiedzi takie jak 0 W, 3,5 W czy 5,8 W mogą wynikać z typowych błędów w myśleniu o mocy w obwodach elektrycznych. Na przykład, 0 W sugeruje, że przy zamkniętym wyłączniku nie płynie żaden prąd, co jest nieprawda. Kiedy wyłącznik jest w pozycji I, to prąd faktycznie płynie przez rezystor i jego wartość można obliczyć z prawa Ohma. Odpowiedź 3,5 W pewnie powstała z błędnych założeń dotyczących napięcia lub rezystancji, co może prowadzić do mylnych wyników. A 5,8 W to może być efekt błędnego stosowania wzorów na moc, zazwyczaj przez nieprawidłowy pomiar prądu lub napięcia. Kluczowe przy obliczeniach elektrycznych jest zrozumienie relacji między napięciem, prądem a rezystancją. W praktyce, żeby uniknąć takich błędów, trzeba mieć dobre dane i rozumieć, jak one wpływają na wynik. Niezrozumienie tych podstawowych rzeczy może prowadzić do poważnych problemów przy projektowaniu obwodów i ich późniejszej eksploatacji, co może skutkować uszkodzeniami sprzętu i zagrożeniem bezpieczeństwa przy pracy z instalacjami.

Pytanie 38

Aby przeprowadzić bezdotykowy pomiar bardzo wysokiej temperatury, powinno się użyć

A. termometru półprzewodnikowego

B. pirometru

C. termometru rezystancyjnego

D. termopary

Pirometr to instrument przeznaczony do bezdotykowego pomiaru temperatury, wykorzystujący promieniowanie podczerwone emitowane przez obiekty. Jego działanie opiera się na zasadzie, że wszystkie obiekty emitują promieniowanie w zależności od swojej temperatury. Pirometry są szczególnie przydatne w sytuacjach, gdzie tradycyjne metody pomiaru, takie jak termometry cieczowe czy termopary, są niewłaściwe lub niemożliwe do zastosowania, na przykład w przypadku gorących lub trudno dostępnych powierzchni. W przemyśle metalurgicznym, hutniczym czy w obiektach energetycznych pirometry znajdują szerokie zastosowanie do monitorowania procesów technologicznych oraz do oceny temperatury w piecach. Standardy takie jak ASTM E2877-13 definiują metody i procedury pomiarowe dla pirometrów, co zwiększa ich wiarygodność i precyzję. Dzięki zastosowaniu pirometrów można także uniknąć kontaktu z niebezpiecznymi materiałami oraz zredukować ryzyko uszkodzenia czujników w ekstremalnych warunkach temperaturowych.

Pytanie 39

Która metoda regulacji prędkości obrotowej silnika obcowzbudnego prądu stałego umożliwi efektywną regulację w szerokim zakresie od 0 do n_n?

A. Napięciem przyłożonym do obwodu twornika

B. Napięciem przyłożonym do obwodu wzbudzenia

C. Rezystancją w obwodzie twornika

D. Rezystancją w obwodzie wzbudzenia

Napięcie przyłożone do obwodu twornika silnika obcowzbudnego prądu stałego jest kluczowym parametrem wpływającym na prędkość obrotową silnika. Zwiększenie napięcia powoduje wzrost prędkości obrotowej, podczas gdy obniżenie napięcia prowadzi do jej zmniejszenia. Taka regulacja jest szczególnie efektywna, gdyż pozwala na uzyskanie szerokiego zakresu prędkości od 0 do n<sub>n</sub> bez istotnych strat mocy oraz przy zachowaniu wysokiej sprawności energetycznej. W praktyce, ta metoda jest stosowana w aplikacjach takich jak napędy wózków widłowych czy w systemach automatyki, gdzie precyzyjne sterowanie prędkością jest kluczowe. Ponadto, zgodnie z zasadami dobrych praktyk w inżynierii, ta metoda regulacji jest preferowana ze względu na prostotę obsługi i łatwość implementacji w obwodach elektronicznych. Warto zaznaczyć, że stosowanie odpowiednich układów elektronicznych, jak np. falowniki DC, może znacznie ułatwić to zadanie, oferując dodatkowe funkcje, takie jak zabezpieczenia przed przeciążeniami.

Pytanie 40

W przedstawionym na schemacie układzie pneumatycznym można regulować

A. prędkość ruchu tłoka.

B. tłumienie końca skoku.

C. siłę pchającą tłoka.

D. skok siłownika.

Poprawna odpowiedź to "siłę pchającą tłoka", ponieważ w układzie pneumatycznym siła pchająca tłoka jest regulowana poprzez odpowiednie ustawienie zaworu redukcyjnego. Zawór redukcyjny kontroluje ciśnienie w układzie, co bezpośrednio wpływa na siłę, z jaką tłok jest pchany w ruchu. W praktyce, dostosowanie siły pchającej jest kluczowe w wielu zastosowaniach przemysłowych, takich jak automatyzacja produkcji, gdzie precyzyjne sterowanie siłą umożliwia osiągnięcie optymalnych wyników w procesach montażowych czy pakujących. Kontrola ciśnienia zgodnie z normami PN-EN 983:2011, dotyczącymi układów pneumatycznych, zapewnia bezpieczeństwo i efektywność pracy urządzeń. Znajomość tego zagadnienia jest istotna dla inżynierów i techników zajmujących się projektowaniem i obsługą systemów pneumatycznych, ponieważ umożliwia im osiągnięcie odpowiednich parametrów pracy.
