Pytanie 1
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Wyniki egzaminu
Informacje o egzaminie:
- Zawód: Technik mechatronik
- Kwalifikacja: ELM.06 - Eksploatacja i programowanie urządzeń i systemów mechatronicznych
- Data rozpoczęcia: 19 grudnia 2025 15:31
- Data zakończenia: 19 grudnia 2025 16:00
Egzamin zdany!
Wynik: 28/40 punktów (70,0%)
Wymagane minimum: 20 punktów (50%)
Szczegółowe wyniki:
Pytanie 2
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 3
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 4
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 5
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 6

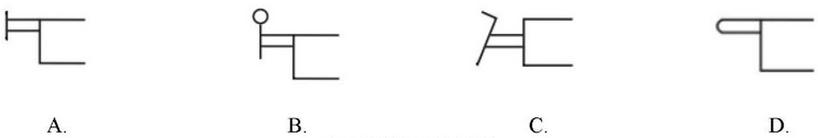

Którego symbolu graficznego należy użyć w celu oznaczenia na schemacie pneumatycznym sposobu sterowania zaworem za pomocą dźwigni?
A. C.
B. B.
C. D.
D. A.
Symbol graficzny przedstawiony w odpowiedzi B jasno ilustruje sposób sterowania zaworem za pomocą dźwigni, co jest istotnym elementem w projektowaniu schematów pneumatycznych. Dźwignia, stosowana do sterowania zaworami, oferuje większą kontrolę nad procesem, co jest kluczowe w automatyzacji. W praktyce dźwignie są często stosowane w systemach, gdzie operatorzy muszą ręcznie modyfikować ustawienia w odpowiedzi na zmieniające się warunki operacyjne. W standardach ISO dotyczącym symboliki pneumatycznej, kluczowe jest, aby symbole były intuicyjne i jednoznaczne, co ruch dźwigni w odpowiedzi B odzwierciedla. Zastosowanie tego typu symboli w projektach zapewnia nie tylko zgodność z normami, ale także ułatwia komunikację między inżynierami a technikami, co jest niezbędne na etapie realizacji projektów. Prawidłowe stosowanie symboli graficznych w schematach zapewnia również bezpieczeństwo operacyjne, ponieważ pozwala na szybką identyfikację elementów i ich funkcji w systemie.
Pytanie 7
Zakład produkcyjny zlecił unowocześnienie automatu wiertarskiego, który jest napędzany silnikiem indukcyjnym z czterostopniową przekładnią pasową, służącą do regulacji prędkości obrotowej wrzeciona wiertarki. Unowocześnienie ma na celu zamianę przekładni mechanicznej na urządzenie elektroniczne. Który z poniższych elementów powinien być użyty do realizacji tego przedsięwzięcia?
A. Przetwornik analogowo-cyfrowy
B. Przetwornicę napięcia
C. Prostownik jednopołówkowy niesterowany
D. Przemiennik częstotliwości
Przemiennik częstotliwości to naprawdę ważne urządzenie, które pozwala na regulację prędkości silnika indukcyjnego w sposób elektroniczny. Dzięki niemu możemy dokładniej dopasować prędkość obrotową wrzeciona wiertarki, co jest kluczowe w produkcji, gdzie różne prędkości wiertzenia są na porządku dziennym. Widzisz, w przemyśle korzysta się z takich rozwiązań, bo to pozwala zaoszczędzić energię i zwiększyć efektywność maszyn. W przeciwieństwie do tradycyjnych przekładni mechanicznych, które mają kilka stałych prędkości, przemienniki umożliwiają płynne przechodzenie między różnymi zakresami prędkości. To jest super przydatne w sytuacjach, gdzie elastyczność jest niezbędna. Nowoczesne przemienniki mają też fajne funkcje, na przykład chronią silnik przed przeciążeniem, co sprawia, że cały system jest bardziej niezawodny. Warto także wspomnieć, że używanie tych urządzeń jest zgodne z normą IEC 60034 dotyczącą maszyn elektrycznych, co gwarantuje ich jakość i bezpieczeństwo.
Pytanie 8
Która z liter adresowych zastosowanych w poniższej instrukcji programowania obrabiarki oznacza szybkość posuwu?
| CNC N120 G31 X50 Z-30 D-2 F3 Q3 |
A. F
B. G
C. N
D. Q
Wybór litery 'F' jako oznaczenia szybkości posuwu w programowaniu obrabiarek CNC jest poprawny, ponieważ jest to standardowo stosowane oznaczenie w wielu językach programowania tych urządzeń. Szybkość posuwu, czyli prędkość, z jaką narzędzie porusza się w obrabianym materiale, ma kluczowe znaczenie dla jakości oraz efektywności obróbki. Zbyt niska prędkość posuwu może prowadzić do nieefektywnej obróbki, a zbyt wysoka może powodować przegrzewanie materiału oraz zużycie narzędzi. Przykładowo, w kodzie G, zapis 'F3' wskazuje, że narzędzie porusza się z prędkością 3 mm/min, co pozwala na precyzyjne stworzenie detalu zgodnie z wymogami technologicznymi. Warto zaznaczyć, że dobór właściwej szybkości posuwu zależy od rodzaju materiału, geometrii narzędzia oraz parametrów obrabiarki, co podkreśla znaczenie znajomości tych aspektów dla operatora CNC. Używanie litery 'F' do oznaczania tej wartości jest powszechne w branży i należy do najlepszych praktyk. Właściwe ustawienie szybkości posuwu ma również wpływ na żywotność narzędzi oraz jakość powierzchni obrabianego detalu, dlatego tak istotne jest, aby operatorzy CNC byli dobrze zaznajomieni z tymi parametrami.
Pytanie 9
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 10
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 11
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 12
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 13
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 14
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 15
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 16
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 17
Wskaż prawidłowe stwierdzenie odnoszące się do silnika pokazanego na rysunku.
A. Wirnik jest klatkowy, uzwojenie stojana skojarzone jest w trójkąt.
B. Wirnik jest pierścieniowy, uzwojenie stojana skojarzone jest w gwiazdę.
C. Wirnik jest klatkowy, uzwojenie stojana skojarzone jest w gwiazdę.
D. Wirnik jest pierścieniowy, uzwojenie stojana skojarzone jest w trójkąt.
Istotną kwestią przy ocenie niepoprawnych odpowiedzi jest zrozumienie, czym różni się wirnik klatkowy od wirnika pierścieniowego. Wirnik pierścieniowy stosowany jest w silnikach, które wymagają regulacji prędkości obrotowej, jednak jego konstrukcja jest bardziej złożona i droższa. Zastosowanie uzwojenia w trójkąt oraz gwiazdę ma kluczowe znaczenie dla napięcia i prądu roboczego silnika. Połączenie w gwiazdę stosuje się zazwyczaj w silnikach o małej mocy, co jest niezgodne z charakterystyką silników przemysłowych wymagających dużej mocy. Błędne podejście do kwalifikacji wirnika i uzwojenia może wynikać z braku zrozumienia podstawowych zasad działania silników asynchronicznych. Osoby, które wybierają odpowiedzi odwołujące się do wirnika pierścieniowego, mogą mylić jego zastosowanie w kontekście regulacji prędkości z funkcjonalnością i przeznaczeniem silników klatkowych. W praktyce, wybór niewłaściwego układu uzwojenia prowadzi do obniżenia efektywności oraz potencjalnie zwiększonego zużycia energii, co jest sprzeczne z dobrą praktyką projektowania maszyn elektrycznych. Takie błędy mogą prowadzić do wahań w pracy silnika oraz zwiększonego ryzyka awarii.
Pytanie 18
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 19
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 20
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 21
Jaką z poniższych instrukcji należy zastosować przy programowaniu sterownika PLC w języku LD, aby móc uzależnić proces sterowania od daty i czasu?
A. Zegar TONR
B. Zegar TP
C. Zegar TOF
D. Zegar RTC
No dobra, żeby połączyć proces sterowania z datą i czasem w programowaniu PLC w LD, musisz użyć zegara RTC, czyli Real-Time Clock. Ten zegar jest super ważny, bo na bieżąco podaje aktualną datę i czas, co mega przydaje się w różnych aplikacjach automatyki. Na przykład, wyobraź sobie system oświetlenia, który sam włącza lub wyłącza światła w zależności od pory dnia. W automatyce przemysłowej czas musi być mierzony naprawdę dokładnie, zwłaszcza w produkcji, więc zegar RTC to prawdziwy niezbędnik. Poza tym, ten zegar spełnia normy bezpieczeństwa i jakości, co pozwala na tworzenie rozwiązań zgodnych z wymaganiami. Więc wybierając zegar RTC, trzymasz się najlepszych praktyk w programowaniu i automatyzacji.
Pytanie 22
Najwyższą precyzję pomiaru rezystancji uzwojenia silnika elektrycznego zapewnia metoda
A. mostkowa przy zastosowaniu mostka Wheatstone'a lub Thomsona
B. pomiaru bezpośredniego omomierzem analogowym
C. pośrednia przy użyciu woltomierza oraz amperomierza
D. pomiaru bezpośredniego omomierzem cyfrowym
Metoda mostkowa, wykorzystująca mostek Wheatstone'a lub Thomsona, zapewnia najwyższą dokładność pomiaru rezystancji uzwojeń silnika elektrycznego. Dzięki tej metodzie możliwe jest efektywne zniwelowanie wpływu oporności przewodów pomiarowych oraz błędów systematycznych, które mogą zaburzać wyniki pomiarów. Mostek Wheatstone'a, na przykład, działa na zasadzie równoważenia dwóch gałęzi obwodu, co pozwala na precyzyjne określenie rezystancji nieznanej poprzez porównanie jej z rezystancjami znanymi. W praktyce, metoda ta jest szczególnie przydatna w laboratoriach badawczych oraz w serwisach, gdzie wymagana jest wysoka dokładność i powtarzalność pomiarów. Standardy takie jak IEC 60364 i IEC 61557 podkreślają znaczenie precyzyjnych pomiarów w kontekście bezpieczeństwa i efektywności urządzeń elektrycznych. Użycie mostków pomiarowych w takich zastosowaniach jest zgodne z najlepszymi praktykami inżynieryjnymi, co dokumentuje ich szerokie zastosowanie w branży. Dlatego właśnie metoda mostkowa jest uznawana za najlepszy wybór w kontekście pomiaru rezystancji uzwojeń silnika elektrycznego.
Pytanie 23
Jaką z wymienionych czynności można przeprowadzić podczas pracy silnika prądu stałego?
A. Przeczyścić odpowiednimi środkami elementy wirujące silnika
B. Dokręcić śruby mocujące silnik do podłoża
C. Wymienić szczotki komutatora
D. Wyczyścić łopatki wentylatora
Wymiana szczotek komutatora, przeczyścić elementy wirujące silnika oraz wyczyścić łopatki wentylatora to czynności, które wymagają wyłączenia silnika prądu stałego. To podejście wynika z fundamentalnych zasad bezpieczeństwa oraz mechaniki pracy silników elektrycznych. Wymiana szczotek komutatora jest procesem, który wiąże się z interakcją z elementami elektrycznymi silnika, co w przypadku uruchomionego urządzenia może prowadzić do zwarć, uszkodzeń komponentów oraz poważnych obrażeń. Ponadto, czyszczenie wirujących elementów silnika podczas jego pracy stwarza ryzyko urazów. W praktyce, czyszczenie oraz konserwacja silników pracujących powinny być przeprowadzane z zachowaniem szczególnej ostrożności, a wszelkie manewry związane z elementami mechanicznymi powinny być realizowane tylko po całkowitym ich zatrzymaniu. Zastosowanie się do tych zasad jest kluczowe dla zapewnienia długotrwałej i bezpiecznej pracy urządzenia. Ignorowanie tych podstawowych zasad może prowadzić do nie tylko do uszkodzenia silnika, ale również do poważnych wypadków w miejscu pracy, co jest absolutnie nieakceptowalne w kontekście standardów BHP.
Pytanie 24
Który rodzaj oprogramowania komputerowego monitoruje przebieg procesu oraz dysponuje funkcjami w zakresie m.in. gromadzenia, wizualizacji i archiwizacji danych oraz kontrolowania i alarmowania?
A. CAM
B. CAD
C. SCADA
D. CAE
Odpowiedź 'SCADA' jest prawidłowa, ponieważ systemy SCADA (Supervisory Control And Data Acquisition) pełnią kluczową rolę w monitorowaniu i kontrolowaniu procesów przemysłowych oraz infrastruktury. SCADA pozwala na zbieranie danych w czasie rzeczywistym z różnych źródeł, takich jak czujniki, urządzenia pomiarowe czy automatyka przemysłowa. Dzięki zaawansowanym funkcjom wizualizacji, operatorzy mogą na bieżąco śledzić stan procesów za pomocą interfejsów graficznych, co znacząco zwiększa efektywność zarządzania. Systemy SCADA umożliwiają również archiwizację danych, co jest istotne dla analizy trendów i optymalizacji procesów. Przykładem praktycznego zastosowania SCADA jest monitorowanie sieci energetycznych, gdzie system ten pozwala na detekcję awarii oraz zarządzanie obciążeniem w czasie rzeczywistym, zgodnie z najlepszymi praktykami branżowymi, takimi jak standardy IEC 61850 dla komunikacji w systemach automatyki. W skrócie, SCADA to kluczowy element w strategiach zarządzania procesami, który przyczynia się do zwiększenia bezpieczeństwa i efektywności operacyjnej.
Pytanie 25
Jakie elementy mechanizmów mechatronicznych są zabezpieczane i konserwowane poprzez proces cynkowania?
A. Elementy napędowe
B. Elementy sygnalizacyjne
C. Elementy konstrukcyjne
D. Elementy sterujące
Konstrukcyjne elementy urządzeń mechatronicznych, takie jak ramy, wsporniki i inne elementy nośne, są szczególnie narażone na działanie czynników zewnętrznych, co może prowadzić do ich korozji. Cynkowanie jest skuteczną metodą ochrony przed tym procesem, ponieważ tworzy na powierzchni warstwę cynku, która działa jako bariera dla wilgoci i innych korozjogennych substancji. Dzięki cynkowaniu, elementy te mogą zachować swoje właściwości mechaniczne oraz estetyczne przez długi czas, co jest kluczowe w wielu zastosowaniach przemysłowych. Przykładem może być przemysł budowlany, gdzie elementy konstrukcyjne, takie jak belki czy słupy, muszą być odporne na trudne warunki atmosferyczne. Dobre praktyki branżowe zalecają regularne przeglądy oraz konserwację takich elementów, aby zapewnić ich długowieczność i niezawodność. W standardzie ISO 1461 opisano wymagania dotyczące cynkowania ogniowego, co zapewnia zgodność z międzynarodowymi normami jakości.
Pytanie 26
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 27
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 28
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 29
Podczas eksploatacji silnika prądu stałego zauważono iskrzenie szczotek spowodowane zanieczyszczeniem komutatora. Aby pozbyć się tej awarii, należy wyłączyć silnik, a potem
A. przetrzeć komutator mokrą szmatką
B. nałożyć na komutator olej lub smar
C. wyczyścić komutator i szczotki
D. oczyścić komutator i wypolerować papierem ściernym
Odpowiedź "oczyścić komutator i wypolerować papierem ściernym" jest prawidłowa, ponieważ usunięcie zabrudzeń z komutatora jest kluczowym krokiem w utrzymaniu silnika prądu stałego w dobrym stanie. Komutator, będący istotnym elementem silnika, pełni funkcję przełączania prądu w uzwojeniach wirnika. Zabrudzenia, takie jak resztki węgla ze szczotek czy inne zanieczyszczenia, mogą prowadzić do iskrzenia, co z kolei zwiększa ryzyko uszkodzenia zarówno komutatora, jak i szczotek. Wypolerowanie komutatora papierem ściernym pozwala na usunięcie nie tylko zabrudzeń, ale również nierówności, co zapewnia lepszy kontakt ze szczotkami. Ta procedura jest zgodna z najlepszymi praktykami w branży, które zalecają regularne czyszczenie i konserwację komutatorów w celu zapewnienia ich długotrwałej wydajności. Przykładem zastosowania tej techniki może być regularna konserwacja silników w aplikacjach przemysłowych, gdzie niezawodność pracy jest kluczowa. Dobrą praktyką jest również monitorowanie stanu komutatora i regularne jego czyszczenie, co pozwala na minimalizowanie ryzyka awarii oraz oszczędności związane z kosztami naprawy.
Pytanie 30
Jakim symbolem literowym jest oznaczane na schemacie układu hydraulicznego przyłącze przewodu ciśnieniowego?
A. Symbolem T
B. Symbolem P
C. Symbolem B
D. Symbolem A
Odpowiedź "Symbolem P" jest poprawna, ponieważ w schematach układów hydraulicznych standardowe oznaczenia literowe mają kluczowe znaczenie dla prawidłowego montażu i serwisowania. Symbol P oznacza przyłącze przewodu tłocznego, co jest istotne, ponieważ to właśnie przez ten przewód płyn hydrauliczny jest dostarczany do systemu pod wysokim ciśnieniem. Oznaczenie to wywodzi się od angielskiego słowa "Pressure", co podkreśla jego związek z ciśnieniem. W praktyce, zrozumienie i poprawne odczytywanie tych symboli jest niezbędne, aby uniknąć błędów, które mogą prowadzić do awarii systemu hydraulicznego. Na przykład, nieprawidłowe podłączenie przewodów tłocznych może skutkować wyciekiem płynów, co z kolei wpłynie na efektywność układu oraz może prowadzić do kosztownych napraw. Dlatego znajomość standardów i dobrych praktyk dotyczących oznaczeń hydraulicznych jest kluczowa dla inżynierów i techników w tej dziedzinie, a symbol P stanowi fundament w rozumieniu schematów hydraulicznych.
Pytanie 31
Najczęściej stosowaną kategorią cieczy roboczych w hydraulice są
A. oleje mineralne oraz ciecze niepalne
B. mieszanki wody oraz olejów mineralnych
C. oleje pochodzenia roślinnego
D. mieszanki wody i olejów roślinnych
Oleje mineralne i ciecze niepalne są kluczowymi komponentami w hydraulice, ze względu na swoje wyjątkowe właściwości. Ich doskonała lepkość oraz stabilność termiczna sprawiają, że są one w stanie skutecznie przekazywać siłę w systemach hydraulicznych. Oleje mineralne charakteryzują się także niskim poziomem parowania i dużą odpornością na utlenianie, co wydłuża żywotność cieczy roboczych. Przykładem zastosowania olejów mineralnych są systemy hydrauliczne w maszynach budowlanych, takich jak koparki, gdzie niezawodność i efektywność przekazywania energii są kluczowe. W praktyce, stosowanie cieczy niepalnych jest istotne w kontekście bezpieczeństwa oraz ochrony środowiska, szczególnie w aplikacjach wymagających minimalizacji ryzyka pożaru. Zgodnie z normami ISO 6743-4, oleje mineralne klasy HFA, HFB, HFC i HFD są zalecane w różnych zastosowaniach hydraulicznych, co potwierdza ich dominującą pozycję na rynku.
Pytanie 32
Podczas pracy z siłownikiem hydraulicznym dostrzeżono drobne zadrapania na tłoczysku. Jak należy zlikwidować te rysy?
A. spawanie
B. lutowanie
C. polerowanie
D. chromowanie
Polerowanie jest najodpowiedniejszą metodą usuwania niewielkich rys na tłoczysku siłownika hydraulicznego. W procesie polerowania następuje delikatne usunięcie wierzchniej warstwy materiału, co pozwala na przywrócenie gładkości powierzchni bez naruszania jej właściwości mechanicznych. Praktyka ta jest zgodna z ogólnymi zasadami utrzymania sprzętu hydraulicznego, które podkreślają znaczenie dbania o integralność elementów narażonych na wysokie ciśnienie. Polerowanie można wykonać przy użyciu różnych narzędzi, takich jak szlifierki czy tarcze polerskie, co umożliwia precyzyjne dopasowanie do specyfiki rys. Dobrą praktyką jest także ocena stanu tłoczyska przed podjęciem działań, aby upewnić się, że proces polerowania będzie wystarczający do usunięcia uszkodzeń. Warto pamiętać, że regularne przeglądy i konserwacja elementów siłowników hydraulicznych mogą znacząco wydłużyć ich żywotność.
Pytanie 33
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 34
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 35
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 36

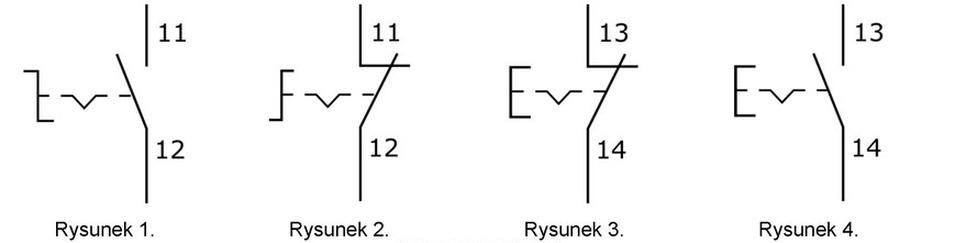

Który z rysunków przedstawia prawidłowo narysowany i opisany symbol graficzny przełącznika z zestykiem NC, przełączanym przez przekręcenie?
A. Rysunek 2.
B. Rysunek 3.
C. Rysunek 4.
D. Rysunek 1.
Rysunek 2 przedstawia prawidłowy symbol graficzny przełącznika z zestykiem NC (Normally Closed), co oznacza, że w stanie spoczynkowym styk jest zamknięty, a prąd może przepływać. Przełącznik taki jest często wykorzystywany w systemach alarmowych, gdzie jego normalne zamknięcie oznacza, że obwód jest aktywny. Po przekręceniu przełącznika, styk otwiera się, co przerywa obwód i wywołuje alarm. W praktyce, przełączniki NC są kluczowe w sytuacjach, gdzie bezpieczeństwo jest na pierwszym miejscu, ponieważ ich otwarcie sygnalizuje niepożądane zdarzenie. Zgodnie z normami IEC 60617, symbole graficzne powinny być zgodne z ustalonymi standardami, co ułatwia ich zrozumienie i implementację w projektach elektrycznych. Prawidłowe oznaczanie symboli przełączników jest istotne dla zrozumienia schematów elektrycznych i ich późniejszej realizacji w instalacjach.
Pytanie 37
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 38
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 39
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 40
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
