Kwalifikacja: BUD.15 - Organizacja robót związanych z budową i utrzymaniem dróg i obiektów inżynierskich oraz sporządzanie kosztorysów
Rozpoczęcie: 15 października 2026 22:55
Zakończenie: 15 października 2026 23:05
Egzamin zdany!
Wynik: 34/40 punktów (85,0%)
Wymagane minimum: 20 punktów (50%)
Pewność odpowiedzi
Żadna odpowiedź nie została oznaczona jako strzał.
Przy następnym egzaminie zaznaczaj niepewne odpowiedzi - zobaczysz wtedy, ile wyniku bierze się z wiedzy, a ile ze szczęścia.
Twój wynik na tle innych
Twój wynik jest lepszy niż 93% podejść do kwalifikacji BUD.15.
Porównanie z 616 zakończonymi podejściami do tej kwalifikacji (dane zbiorcze, bez wyników indywidualnych).
Poprawa! Poprzednio 70,0%, teraz 85,0% (+15,0 p.p.).
Zachowaj ten wynik na koncie
Załóż darmowe konto albo zaloguj się - ten egzamin trafi na Twoje konto, więc wrócisz do swoich błędów, będziesz śledzić postęp i dostaniesz powtórki dobrane do Twoich odpowiedzi.
Na odcinku 300,00 m budowanej drogi o szerokości 11,50 m zespół maszyn drogowych musi zrealizować warstwę podbudowy zasadniczej o grubości 25 cm. Jaką powierzchnię zajmie warstwa podbudowy?
A. 7500,00 m2
B. 138,00 m2
C. 862,50 m2
D. 3450,00 m2
Twoja odpowiedź
Poprawna odpowiedź. Aby obliczyć powierzchnię warstwy podbudowy, należy pomnożyć długość drogi przez jej szerokość. W tym przypadku mamy długość wynoszącą 300,00 m oraz szerokość 11,50 m. Powierzchnia podbudowy obliczana jest według wzoru: Powierzchnia = długość × szerokość. Wstawiając wartości, otrzymujemy: 300,00 m × 11,50 m = 3450,00 m2. Jest to prawidłowe podejście i zgodne z zasadami inżynieryjnymi. Praktycznie, obliczenie powierzchni jest kluczowe dla dalszych etapów budowy, takich jak oszacowanie ilości materiału potrzebnego do wykonania podbudowy oraz kosztów związanych z jej realizacją. W branży budowlanej stosuje się standardy, które wymagają precyzyjnych obliczeń, aby uniknąć nadmiernych wydatków i zapewnić odpowiednią jakość wykonania. Ponadto, wiedza o powierzchni jest również niezbędna do planowania transportu materiałów i organizacji pracy na budowie.
Pytanie 2
Jaką nawierzchnię najlepiej wybrać na warstwę ścieralną zatoki autobusowej?
A. asfalt piaskowy
B. kostkę kamienną
Twoja odpowiedź
C. kostkę betonową
D. beton asfaltowy
Poprawna odpowiedź. Kostka kamienna jest optymalnym wyborem na warstwę ścieralną nawierzchni zatoki autobusowej z kilku powodów. Przede wszystkim charakteryzuje się wysoką odpornością na ścieranie oraz dużą wytrzymałością mechaniczną, co jest kluczowe w przypadku intensywnego ruchu autobusów. Dzięki swojej twardości, kostka kamienna minimalizuje ryzyko powstawania uszkodzeń nawierzchni, co przekłada się na mniejsze koszty utrzymania w dłuższym okresie. Dodatkowo, kostka kamienna doskonale radzi sobie z różnorodnymi warunkami atmosferycznymi, co zapewnia jej stabilność i trwałość w czasie. W praktyce, stosowanie kostki kamiennej w miejscach o dużym natężeniu ruchu, takich jak zatoki autobusowe, jest zgodne z zaleceniami zawartymi w normach branżowych, takich jak PN-EN 1338, które podkreślają znaczenie właściwego doboru materiałów w kontekście ich zastosowania. Przykłady zastosowania kostki kamiennej można znaleźć w wielu miastach, gdzie skutecznie zrealizowano projekty poprawiające bezpieczeństwo i komfort użytkowników zatok autobusowych.
Pytanie 3
Którego materiału należy użyć do wykonania warstwy ścieralnej drogi, której fragment przedstawiono na ilustracji?
A. Kostki kamiennej.
B. Trylinki betonowej.
C. Płyty betonowej.
D. Kostki betonowej.
Twoja odpowiedź
Poprawna odpowiedź. Kostka betonowa to materiał często stosowany do budowy nawierzchni dróg, chodników i placów. Jej regularny kształt i możliwość układania w różnorodne wzory sprawiają, że jest nie tylko estetyczna, ale i funkcjonalna. Wykorzystanie kostki betonowej w warstwie ścieralnej drogi zapewnia doskonałą trwałość i odporność na działanie warunków atmosferycznych, jak również na obciążenia mechaniczne związane z ruchem pojazdów. Zgodnie z normami budowlanymi, powierzchnie wykonane z kostki betonowej charakteryzują się wytrzymałością na ściskanie, co pozwala na ich długotrwałe użytkowanie. Ponadto, kostka betonowa jest łatwa w konserwacji i naprawie, co czyni ją korzystnym rozwiązaniem z perspektywy kosztów utrzymania. W praktyce, przy odpowiednim projektowaniu i wykonaniu, nawierzchnie z kostki betonowej mogą służyć przez wiele lat, co potwierdzają liczne realizacje w miejskich infrastrukturach.
Pytanie 4
Generalny pomiar natężenia ruchu na drogach krajowych z nawierzchnią utwardzoną powinien być przeprowadzony w celu
A. wyznaczenia hałasu drogowego oraz ilości emitowanych spalin
B. wyznaczenia hałasu drogowego oraz uszkodzeń nawierzchni
C. wyznaczenia średniego natężenia ruchu oraz przepustowości skrzyżowań
D. wyznaczenia średniego ruchu dobowego oraz obciążenia ruchem
Twoja odpowiedź
Poprawna odpowiedź. Generalny pomiar ruchu na drogach krajowych o nawierzchni utwardzonej ma kluczowe znaczenie dla obliczenia średniego ruchu dobowego oraz obciążenia ruchem. Takie dane są niezbędne do efektywnego planowania infrastruktury drogowej, a także do podejmowania decyzji dotyczących modernizacji istniejących dróg oraz budowy nowych odcinków. Na podstawie pomiarów średniego ruchu dobowego można określić, jakie są rzeczywiste potrzeby transportowe w danym regionie. W praktyce, takie pomiary pozwalają na identyfikację godzin szczytu, co jest istotne dla zarządzania ruchem oraz dla wdrażania strategii mających na celu poprawę bezpieczeństwa na drogach. Przykładowo, w miastach takich jak Warszawa czy Kraków, przeprowadzane są regularne analizy ruchu, które pomagają w programowaniu zmian w organizacji ruchu, jak również w projektowaniu systemów transportowych. Standardy pomiaru ruchu drogowego, takie jak normy ISO i wytyczne GDDKiA, precyzują metodykę przeprowadzania takich analiz, co zapewnia ich wiarygodność oraz użyteczność w procesie decyzyjnym.
Pytanie 5
W jakim momencie można przystąpić do układania warstwy wiążącej z betonu asfaltowego, jeśli warstwa podbudowy została pokryta asfaltem upłynnionym?
A. Po odparowaniu rozpuszczalnika z asfaltu upłynnionego
Twoja odpowiedź
B. Po posypaniu zrealizowanej podbudowy grysem lakierowanym
C. Po odparowaniu wody z asfaltu upłynnionego
D. Po posypaniu zrealizowanej podbudowy miałem kamiennym
Poprawna odpowiedź. Ułożenie warstwy wiążącej z betonu asfaltowego po skropieniu podbudowy asfaltem upłynnionym jest możliwe dopiero po odparowaniu rozpuszczalnika. Asfalt upłynniony jest stosowany jako materiał wiążący, który łączy warstwy budowlane i zwiększa przyczepność pomiędzy nimi. W procesie aplikacji asfaltu upłynnionego, rozpuszczalnik jest dodawany w celu obniżenia lepkości oraz ułatwienia jego równomiernego rozprowadzenia. Kluczowe jest, aby przed dalszymi pracami budowlanymi, rozpuszczalnik został całkowicie odparowany, co zapobiega tworzeniu się pęcherzy powietrza i osłabieniu przyczepności. W praktyce, czas potrzebny na odparowanie rozpuszczalnika zależy od warunków atmosferycznych, takich jak temperatura i wilgotność powietrza. Dobrą praktyką jest monitorowanie procesu i upewnienie się, że asfalt stworzył odpowiednią warstwę wierzchnią, zanim przejdziemy do dalszych etapów budowy, co jest istotne dla zapewnienia trwałości i bezpieczeństwa konstrukcji asfaltowych. Zgodność z normami budowlanymi oraz wytycznymi producentów materiałów jest kluczowa dla jakości wykonanego zadania.
Pytanie 6
Aby zaznaczyć pikietaż trasy na słupkach drogowych, montuje się
A. znaki kilometrowe i hektometrowe
Twoja odpowiedź
B. drogowskazy w formie tablic
C. tablice kierunkowe i informacyjne
D. znaki informacyjne i nakazowe
Poprawna odpowiedź. Znaki kilometrowe i hektometrowe są kluczowymi elementami systemu oznakowania dróg, które mają na celu wskazywanie odległości na trasie. Znaki te są umieszczane w regularnych odstępach wzdłuż dróg, co umożliwia kierowcom identyfikację dokładnej lokalizacji, co jest niezbędne w sytuacjach awaryjnych oraz podczas planowania podróży. Standardowe znaki kilometrowe oznaczają odległość w kilometrach, natomiast znaki hektometrowe wskazują co 100 metrów, co pozwala na precyzyjną orientację w terenie. Dobrą praktyką jest, aby znaki te były dobrze widoczne i łatwe do odczytania, co jest szczególnie ważne w warunkach trudnych, takich jak noc czy zła pogoda. Wprowadzenie tych znaków wzdłuż dróg ma na celu zwiększenie bezpieczeństwa ruchu drogowego, ułatwienie nawigacji oraz wsparcie służb ratunkowych w szybkim dotarciu do wskazanej lokalizacji.
Pytanie 7
Na podstawie danych zamieszczonych w tabeli określ wartość minimalnej temperatury jaką powinna mieć mieszanka betonu asfaltowego w rozściełaczu przy wbudowywaniu jej w warstwę konstrukcji nawierzchni drogowej grubości 6 c m, w temperaturze otoczenia +20oC i prędkości wiatru nie przekraczającej 5 m/s.
Temperatura mieszanki mineralno – asfaltowej w rozścielaczu
Grubość warstwy [cm]
Prędkość wiatru [m/s]
Temperatura powietrza, °C
30
20
15
10
5
0
Minimalna temperatura MMA w koszu rozścielacza, °C
≤ 5,0
≤ 6
115
125
130
135
140
145
6 ÷13
120
135
140
145
150
155
5,0 ÷10,0
≤ 6
105
115
120
125
130
135
6 ÷13
110
120
125
130
135
140
A. 115oC
Twoja odpowiedź
B. 120oC
C. 135oC
D. 110oC
Poprawna odpowiedź. Odpowiedź 115oC jest prawidłowa, ponieważ zgodnie z danymi zawartymi w tabeli, dla warstwy konstrukcyjnej o grubości 6 cm, przy temperaturze otoczenia wynoszącej +20oC oraz prędkości wiatru nieprzekraczającej 5 m/s, wymagana minimalna temperatura mieszanki betonu asfaltowego w rozściełaczu wynosi właśnie 115oC. Utrzymanie tej temperatury jest kluczowe dla zapewnienia odpowiedniej plastyczności mieszanki, co z kolei wpływa na łatwość jej rozkładania i wbudowywania w nawierzchnię drogi. Zbyt niska temperatura mieszanki może prowadzić do problemów z jej jednorodnością oraz zwiększonego ryzyka pojawienia się pęknięć w warstwie asfaltowej. W praktyce, zgodność z tymi wartościami jest istotna, szczególnie w kontekście standardów takich jak PN-EN 13108, które określają wymagania dla materiałów asfaltowych. Dzięki przestrzeganiu tych norm możemy zapewnić trwałość i bezpieczeństwo nawierzchni drogowych.
Pytanie 8
Jakiego kształtu powinny być rowy odwadniające na autostradzie?
A. trójkątnego, prostokątnego lub owalnego
B. opływowego, trójkątnego lub trapezowego
Twoja odpowiedź
C. trójkątnego, trapezowego lub prostokątnego
D. opływowego, trójkątnego lub prostokątnego
Poprawna odpowiedź. Rowy odwadniające autostradę mają kluczowe znaczenie dla zapewnienia odpowiedniego zarządzania wodami opadowymi oraz ochrony nawierzchni drogi przed erozją i uszkodzeniami. Kształty opływowe, trójkątne i trapezowe są uznawane za najlepsze rozwiązania techniczne w tym zakresie. Kształt opływowy pozwala na efektywny spływ wody, minimalizując zjawisko tworzenia się zastoisk. Rowy o kształcie trójkątnym charakteryzują się dużą stabilnością, co sprzyja ich długotrwałemu użytkowaniu, podczas gdy trapezowy kształt umożliwia łatwiejsze czyszczenie i konserwację. Wybór odpowiedniego kształtu rowów jest zgodny z normami branżowymi, takimi jak PN-EN 1433, które określają wymagania dla systemów odwodnienia. Na przykład, stosowanie rowów trapezowych w terenach o dużym nachyleniu może skutecznie zapobiegać erozji gleby, co jest istotne w kontekście ochrony środowiska. W praktyce, odpowiedni projekt rowów odwadniających powinien również uwzględniać lokalne warunki hydrologiczne oraz rodzaj nawierzchni drogi, co pozwoli na osiągnięcie optymalnej efektywności ich działania.
Pytanie 9
Jakie maszyny powinno się wykorzystywać do profilowania oraz zagęszczania podłoża przygotowującego warstwy konstrukcyjne nawierzchni drogowej?
A. Ubijak szybujący i koparka chwytakowa
B. Walec statyczny oraz koparka chwytakowa
C. Spycharka i koparka chwytakowa
D. Walec statyczny oraz spycharka
Twoja odpowiedź
Poprawna odpowiedź. Walec statyczny i spycharka stanowią idealne połączenie maszyn do profilowania i zagęszczania podłoża pod warstwy konstrukcyjne nawierzchni drogowej. Walec statyczny jest odpowiedzialny za zagęszczanie materiałów gruntowych poprzez zastosowanie ciężaru i siły nacisku, co zapewnia równomierne zagęszczenie podłoża. W praktyce, walce statyczne wykorzystuje się przy przygotowywaniu terenów pod drogi, na przykład w procesie budowy nowych tras, gdzie istotne jest osiągnięcie odpowiedniej gęstości gruntu. Spycharka natomiast, dzięki swojej konstrukcji i możliwościom manewru, jest doskonałym narzędziem do profilowania terenu. Umożliwia ona usunięcie nadmiaru materiału oraz uformowanie odpowiednich spadków, co jest kluczowe dla prawidłowego odwodnienia nawierzchni drogowej. W połączeniu, te maszyny zapewniają wysoką jakość wykonania, co jest zgodne z standardami budowy dróg określonymi przez normy krajowe i międzynarodowe. Dobre praktyki w branży budownictwa drogowego zalecają stosowanie tego zestawu maszyn, aby minimalizować ryzyko deformacji nawierzchni i zapewnić długowieczność konstrukcji.
Pytanie 10
Oblicz objętość podbudowy betonowej o grubości 12 cm na odcinku drogi z dwoma pasami ruchu, każdy o szerokości 3,5 m i długości 50 m?
A. 21,00 m3
B. 350,00 m3
C. 175,00 m3
D. 42,00 m3
Twoja odpowiedź
Poprawna odpowiedź. Aby obliczyć objętość podbudowy betonowej, należy zastosować wzór na objętość prostopadłościanu, który jest równy długość razy szerokość razy wysokość. W tym przypadku mamy dwa pasy ruchu, każdy o szerokości 3,5 m, co daje łączną szerokość 7 m. Długość drogi wynosi 50 m, a grubość podbudowy to 12 cm, co przelicza się na 0,12 m. Zatem objętość obliczamy w następujący sposób: 50 m (długość) * 7 m (szerokość) * 0,12 m (grubość) = 42 m³. W praktyce, prawidłowe obliczenie objętości podbudowy jest kluczowe dla określenia ilości materiałów potrzebnych do budowy drogi. Zastosowanie odpowiednich standardów, takich jak PN-EN 206-1 dotyczący betonu, zapewnia wysoką jakość używanych materiałów oraz ich właściwe proporcje. Warto również zwrócić uwagę na techniki układania betonu, aby uzyskać optymalną wytrzymałość na obciążenia. Właściwe obliczenia przyczyniają się do efektywności kosztowej i jakości wykonania drogi.
Pytanie 11
Wydajność rozkładarki asfaltu wynosi 500 t na godzinę. Kierownik budowy, przygotowując dwa dni robocze po 8 godzin każdy, powinien złożyć zamówienie na dostarczenie
A. 500 t asfaltu.
B. 4000 t asfaltu.
C. 800 t asfaltu.
D. 8000 t asfaltu.
Twoja odpowiedź
Poprawna odpowiedź. Odpowiedź 8000 t betonu asfaltowego jest poprawna, ponieważ wydajność rozkładarki betonu asfaltowego wynosi 500 ton na godzinę, a maszyna ma pracować przez dwa dni po 8 godzin. Możemy to obliczyć, mnożąc wydajność przez całkowity czas pracy: 500 t/h x 8 h/dzień x 2 dni = 8000 ton. Takie podejście jest zgodne z praktykami inżynieryjnymi, gdzie precyzyjne obliczenia zamówienia materiałów budowlanych są kluczowe dla efektywności projektu. Zastosowanie tej wiedzy pozwala uniknąć opóźnień w realizacji prac oraz minimalizuje ryzyko nadmiernych kosztów związanych z dostawą materiałów. Planowanie i prognozowanie zamówień to standardy w zarządzaniu projektami budowlanymi, które wspierają terminowe wykonanie zadań oraz optymalizację zasobów.
Pytanie 12
Jakie urządzenia wykorzystuje się do odprowadzania wody gromadzącej się w obrębie warstwy drenarskiej nawierzchni drogowej?
A. Drenaż płytki
Poprawna odpowiedź
B. Rowy kryte
C. Studzienki kanalizacyjne
D. Studnie chłonne
Twoja odpowiedź
Niepoprawna odpowiedź. Studnie chłonne, studzienki kanalizacyjne oraz rowy kryte, mimo że są to elementy układów odwadniających, nie są odpowiednie do odprowadzania wody zbierającej się w obrębie warstwy odsączającej nawierzchni drogowej. Studnie chłonne, choć służą do wchłaniania wody, nie zapewniają skutecznego odprowadzania wody z nawierzchni, co może prowadzić do ich zalewania i ograniczonej efektywności. Studzienki kanalizacyjne, z kolei, są projektowane przede wszystkim do zbierania wód z sieci kanalizacyjnej i nie są przeznaczone do pracy w systemach odwadniających nawierzchnię drogową, co może prowadzić do zatorów i problemów z hydrauliką. Rowy kryte, mimo że mogą odprowadzać wodę, nie są bezpośrednio związane z warstwą odsączającą nawierzchni, a ich stosowanie może być nieefektywne w kontekście precyzyjnego zarządzania wodami gruntowymi w obrębie dróg. Typowe błędy myślowe, które prowadzą do wyboru tych nieprawidłowych odpowiedzi, obejmują mylenie funkcji poszczególnych elementów systemu odwodnienia oraz brak zrozumienia ich zastosowania w kontekście nawierzchni drogowej. Praktyczne podejście do projektowania systemów odwadniających powinno zawsze uwzględniać specyfikę miejsca oraz odporność elementów na zjawiska hydrogeologiczne.
Pytanie 13

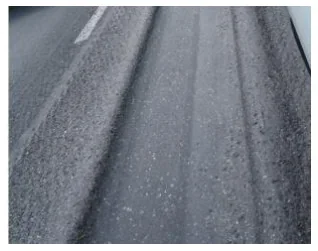

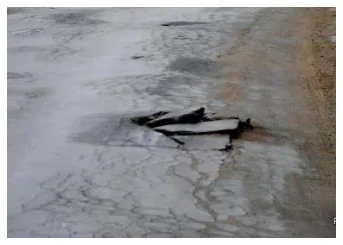

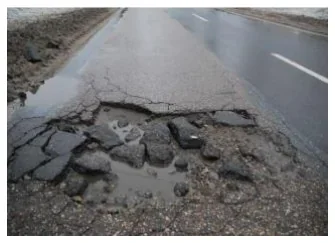

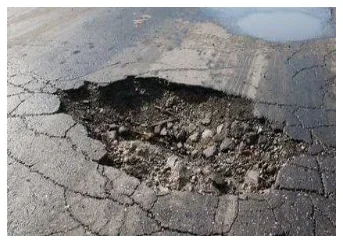

Na której ilustracji przedstawione jest uszkodzenie nawierzchni bitumicznej w postaci wysadziny?
A. Na ilustracji 1.
B. Na ilustracji 3.
C. Na ilustracji 2.
Twoja odpowiedź
D. Na ilustracji 4.
Poprawna odpowiedź. Wysadzina jest jednym z najczęstszych uszkodzeń nawierzchni bitumicznych, powstającym w wyniku cyklicznego zamarzania i rozmrażania wody znajdującej się pod nawierzchnią. Na ilustracji 2 widoczne są charakterystyczne wypchnięcia nawierzchni, które są efektem działania sił pęcznienia lodu. Warto zaznaczyć, że proces ten może prowadzić do poważnych problemów, takich jak pogorszenie jakości nawierzchni oraz zwiększenie kosztów konserwacji. W praktyce, aby zapobiegać wysadzinom, ważne jest odpowiednie projektowanie dróg i zastosowanie wysokiej jakości materiałów budowlanych, które mogą wytrzymać zmiany temperatur. W standardach branżowych, takich jak PN-EN 13108, podkreśla się znaczenie analizy warunków gruntowych przed budową oraz dobór odpowiednich technologii, aby zminimalizować ryzyko powstawania tego rodzaju uszkodzeń. Systematyczne monitorowanie stanu nawierzchni oraz szybkie reagowanie na pojawiające się uszkodzenia to kluczowe elementy utrzymania infrastruktury drogowej.
Pytanie z egzaminu CKE, czerwiec 2021 (arkusz BD.25-SG-21.06).
Pytanie 14
Aby wcześniej przechwycić i skutecznie odprowadzić deszczówkę z sąsiednich terenów do dróg znajdujących się na stokach górskich, należy używać
A. drenażu kombinowanego
B. rowów infiltracyjnych
C. rowów stokowych
Twoja odpowiedź
D. drenażu zwykłego
Poprawna odpowiedź. Rowy stokowe to konstrukcje hydrotechniczne zaprojektowane w celu skutecznego odprowadzania wody opadowej z terenów górskich, gdzie nachylenia są znaczne. Ich zadaniem jest zbieranie wody, która spływa z wyżej położonych obszarów i kierowanie jej w sposób kontrolowany, aby minimalizować erozję gleby oraz zapobiegać powstawaniu osuwisk. Dobrze zaprojektowane rowy stokowe są zgodne z normami inżynieryjnymi, a ich geometria oraz umiejscowienie powinny być dostosowane do lokalnych warunków hydrologicznych. Przykładem zastosowania rowów stokowych jest infrastruktura drogowa w rejonach górskich, gdzie opady mogą być intensywne i nagłe. W takich przypadkach rowy te nie tylko odprowadzają wodę, ale również zmniejszają ryzyko zalania drogi oraz poprawiają bezpieczeństwo użytkowników. Dodatkowo, rowy stokowe mogą być wzbogacone o systemy filtracji, co zwiększa ich efektywność w zakresie ochrony jakości wód gruntowych.
Pytanie 15

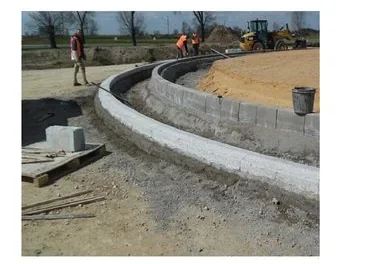

Na rysunku przedstawiono wykonywanie
A. ławy betonowej z oporem.
Poprawna odpowiedź
B. krawężnika drogowego.
C. ścieku przykrawężnikowego.
D. obrzeża chodnikowego.
Twoja odpowiedź
Niepoprawna odpowiedź. Wybór innych odpowiedzi, takich jak obrzeża chodnikowe, krawężniki drogowe czy ściek przykrawężnikowy, wprowadza w błąd ze względu na różnice w ich funkcji i zastosowaniu w budownictwie. Obrzeża chodnikowe są elementami, które służą do oddzielania chodników od jezdni, jednak ich konstrukcja nie jest związana z przenoszeniem obciążeń budowlanych. Krawężniki drogowe pełnią podobną funkcję, oddzielając różne strefy ruchu, ale również nie mają zastosowania w budowie fundamentów. Ścieki przykrawężnikowe natomiast mają na celu odprowadzanie wody deszczowej, co jest zupełnie innym procesem budowlanym, który nie dotyczy fundamentów. Wybór niewłaściwych odpowiedzi często wynika z mylnego zrozumienia roli tych elementów w budownictwie. Istotnym błędem myślowym jest pomylenie tych elementów z konstrukcjami nośnymi, co prowadzi do niewłaściwych wniosków na temat ich funkcji. Zrozumienie różnic między tymi konstrukcjami jest kluczowe dla skutecznego projektowania i realizacji budowli, a także do ich późniejszego utrzymania.
Pytanie 16
Na którym rysunku przedstawiono maszynę do wykonania frezowania nawierzchni bitumicznych?
Na rysunku 1.
Na rysunku 3.
Na rysunku 4.
Twoja odpowiedź
Na rysunku 2.
Poprawna odpowiedź. Rysunek 4 przedstawia maszynę do frezowania nawierzchni bitumicznych, co jest potwierdzone jej charakterystyczną konstrukcją. Maszyny te wyposażone są w specjalne frezy, które umożliwiają skuteczne usuwanie starej nawierzchni bitumicznej, co jest kluczowe dla przygotowania podłoża do nowej warstwy asfaltu. W branży budowlanej i drogowej, technologia frezowania jest niezwykle istotna, ponieważ pozwala na precyzyjne oraz efektywne przekształcenie nawierzchni, co przekłada się na dłuższą żywotność dróg. Dodatkowo, maszyny te są również wyposażone w gąsienice, co zwiększa ich stabilność i mobilność na nierównym terenie. W kontekście standardów branżowych, stosowanie odpowiednich sprzętów do frezowania nawierzchni jest regulowane przez normy dotyczące jakości robót drogowych, co zapewnia, że wykonawstwo jest zgodne z najlepszymi praktykami w zakresie bezpieczeństwa i trwałości infrastruktury drogowej.
Pytanie 17
Na zamieszczonym rysunku przedstawiono etap wykonywania drenażu francuskiego w pasie dzielącym. Która czynność technologiczna powinna być wykonana w następnej kolejności?
A. Wypełnienie wykopu warstwą kruszywa.
Poprawna odpowiedź
B. Ułożenie drenu.
Twoja odpowiedź
C. Przytwierdzenie geowłókniny.
D. Zawinięcie geowłókniny.
Niepoprawna odpowiedź. Wybór odpowiedzi na ułożenie drenu, zawinięcie geowłókniny czy przytwierdzenie geowłókniny nie jest właściwy w kontekście technologii budowy drenażu francuskiego. Ułożenie drenu to kolejny krok, który następuje po wypełnieniu wykopu warstwą kruszywa. Przełożenie tych czynności prowadzi do ryzyka, że drenaż nie będzie w stanie efektywnie pełnić swojej funkcji. Zawinięcie geowłókniny oraz jej przytwierdzenie do podłoża wykonuje się po umieszczeniu odpowiednich warstw materiałów filtracyjnych i drenażowych. Działania te są niezbędne dla zapewnienia, że system nie będzie ulegać zatykania, co znacznie obniży jego skuteczność w odprowadzaniu wód gruntowych. W praktyce, nieprzestrzeganie kolejności prac budowlanych może prowadzić do nieefektywnego odprowadzania wody, co z kolei wpływa na stabilność terenu. Przy budowie drenażu kluczowe jest zrozumienie, że każdy etap technologiczny ma swoje miejsce i znaczenie w zapewnieniu funkcjonalności całego systemu. Właściwe podejście do tego procesu, oparte na normach i dobrych praktykach inżynieryjnych, jest niezbędne do osiągnięcia trwałych i skutecznych rozwiązań w zakresie zarządzania wodami gruntowymi.
Pytanie 18
Specjalistyczny przegląd drzewostanu w celu identyfikacji drzew stwarzających zagrożenie dla bezpieczeństwa ruchu drogowego oraz wymagających zabiegów pielęgnacyjnych na drogach krajowych przeprowadza się
A. raz w roku przed okresem wegetacyjnym
B. cztery razy w roku – co kwartał
C. raz w roku w okresie ich wegetacji
Twoja odpowiedź
D. dwa razy w roku – zimą i jesienią
Poprawna odpowiedź. Odpowiedź "raz w roku w okresie ich wegetacji" jest prawidłowa, ponieważ przegląd zadrzewienia powinien być przeprowadzany w czasie, gdy drzewa aktywnie rosną, co pozwala na dokładniejsze ocenienie ich stanu zdrowotnego oraz identyfikację potencjalnych zagrożeń dla ruchu drogowego. W okresie wegetacji, specjaliści są w stanie zaobserwować rozwój pędów, kondycję liści oraz ewentualne objawy chorób lub szkodników, co jest kluczowe dla skutecznego planowania zabiegów pielęgnacyjnych. Przykładem mogą być sytuacje, w których konieczne jest usunięcie martwych lub uszkodzonych gałęzi, które mogą stanowić zagrożenie dla bezpieczeństwa użytkowników drogi. Regularne przeglądy mają na celu nie tylko eliminację zagrożeń, ale również zapewnienie estetyki i zdrowotności zadrzewienia. W zgodzie z normami branżowymi, takimi jak standardy ochrony drzew, przeglądy te są niezbędne dla utrzymania odpowiednich warunków w przestrzeni publicznej oraz zabezpieczenia infrastruktury drogowej.
Pytanie 19

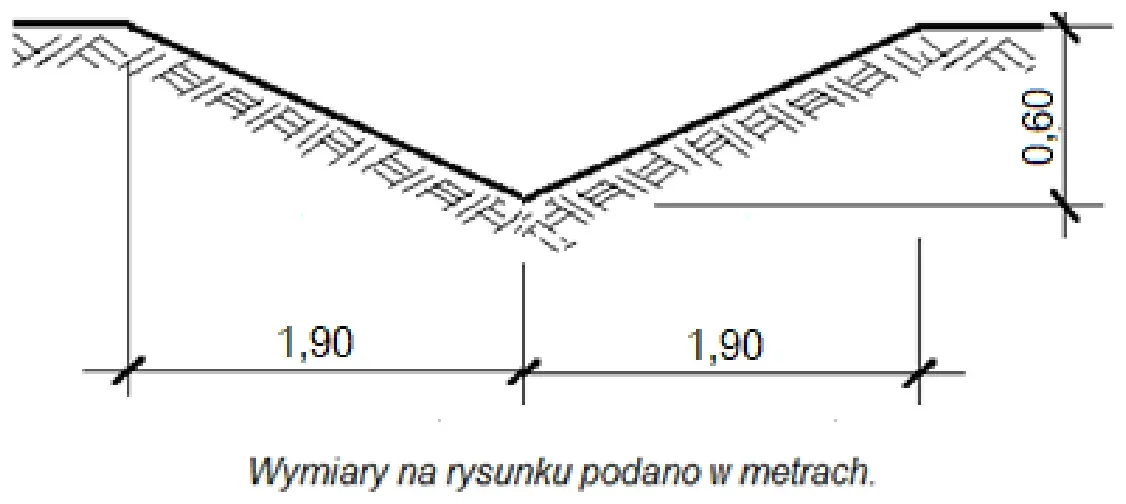

Ile m3 gruntu odspoili robotnicy wykonujący rowy przydrożne po obu stronach drogi o długości 175 m, których przekrój przedstawiono na rysunku?
A. 798,00 m3
Twoja odpowiedź
B. 199,50 m3
C. 997,50 m3
D. 399,00 m3
Poprawna odpowiedź
Niepoprawna odpowiedź. Wybór błędnych odpowiedzi często wynika z niepełnego zrozumienia zagadnienia dotyczącego obliczeń objętości. W kontekście tego pytania, istotne jest zrozumienie, że objętość gruntu odspoili robotnicy wynika z zastosowania wzoru na pole trapezu, a nie prostych obliczeń czy domysłów. Osoby myślące, że objętość dotyczy tylko jednego rowu, mogą pomijać kluczowy aspekt, jakim jest długość drogi oraz charakterystyka przekroju. Takie uproszczenie prowadzi do błędnych oszacowań, na przykład w przypadku odpowiedzi 199,50 m3, co sugeruje mylne przyjęcie, że objętość gruntu dotyczy jedynie połowy całkowitego przekroju. Inne, jak 997,50 m3 lub 798,00 m3, mogą wynikać z nieprawidłowego rozumienia proporcji lub pomnożenia niewłaściwych wartości. W praktyce, nawet małe niejasności mogą prowadzić do znaczących błędów w obliczeniach i nieprawidłowych decyzji projektowych. Dlatego ważne jest, aby w takich zadaniach ścisłe przestrzeganie zasad matematycznych i znajomość standardów branżowych były kluczowe w procesie edukacji technicznej.
Pytanie z egzaminu CKE, styczeń 2021 (arkusz BD.25-SG-21.01).
Pytanie 20
Przedstawiona na rysunku budowa przęsła wiaduktu drogowego wykonywana jest z zastosowaniem technologii
A. nasuwania poprzecznego.
B. pełnych rusztowań stacjonarnych.
C. betonowania nawisowego.
D. nasuwania podłużnego.
Twoja odpowiedź
Poprawna odpowiedź. Odpowiedź "nasuwania podłużnego" jest poprawna, ponieważ w tej technologii segmenty konstrukcyjne przęsła są przesuwane wzdłuż osi mostu. Dzięki temu proces budowy staje się bardziej efektywny, eliminując potrzebę stosowania pełnych rusztowań stacjonarnych, co z kolei obniża koszty i czas realizacji projektu. Nasuwanie podłużne jest często stosowane w dużych konstrukcjach inżynieryjnych, takich jak mosty czy wiadukty, gdzie istotne jest utrzymanie stabilności i precyzyjności montażu. Technologia ta pozwala na jednoczesne wykonywanie prac na różnych odcinkach mostu, co przyspiesza proces budowy i zwiększa bezpieczeństwo pracy. Ponadto, nasuwanie podłużne jest zgodne z aktualnymi standardami budowlanymi, które promują efektywność i zrównoważony rozwój w inżynierii lądowej. Warto zaznaczyć, że technologia ta jest preferowana w obszarach, gdzie dostęp do terenu jest ograniczony, co czyni ją praktycznym wyborem dla inżynierów.
Pytanie 21
Jaką ilość ton kruszywa o gęstości 2200 kg/m3 po zagęszczeniu należy zamówić, aby uzyskać warstwę podbudowy zasadniczej o wysokości 25 cm na drodze o długości 300 m oraz szerokości koryta 7,00 m?
A. 7500,00 t
B. 525,00 t
C. 1155,00 t
Twoja odpowiedź
D. 4620,00 t
Poprawna odpowiedź. Aby obliczyć ilość kruszywa potrzebną do wykonania warstwy podbudowy, należy najpierw obliczyć objętość materiału. Warstwa podbudowy ma grubość 25 cm (0,25 m), długość 300 m i szerokość 7 m, co daje objętość równą: V = długość × szerokość × grubość = 300 m × 7 m × 0,25 m = 525 m³. Następnie, znając gęstość kruszywa, która wynosi 2200 kg/m³, można obliczyć masę: M = V × gęstość = 525 m³ × 2200 kg/m³ = 1155000 kg, co po przeliczeniu daje 1155 ton. Tego typu obliczenia są powszechnie stosowane w budownictwie drogowym i pozwalają na precyzyjne zaplanowanie ilości materiałów. Zastosowanie odpowiednich ilości materiałów budowlanych jest kluczowe dla zapewnienia trwałości i bezpieczeństwa konstrukcji. W praktyce, przed rozpoczęciem prac, wykonuje się również badania geotechniczne, aby dostosować parametry podbudowy do warunków gruntowych. Warto również pamiętać o standardach, które określają wymagania dotyczące gatunków kruszyw, ich gęstości oraz warunków technicznych, które muszą być spełnione podczas realizacji inwestycji.
Pytanie 22
Podczas prac ziemnych na terenach podmokłych, jakie rozwiązanie można zastosować w celu stabilizacji podłoża?
A. Pokrycie terenu żwirem
B. Zastosowanie drenażu francuskiego
Twoja odpowiedź
C. Palisady z betonu
Poprawna odpowiedź
D. Podniesienie poziomu terenu bez przygotowania podłoża
Niepoprawna odpowiedź. Pokrycie terenu żwirem, mimo że może wydawać się pomocne, nie stabilizuje podłoża na terenach podmokłych w stopniu wystarczającym dla ciężkich konstrukcji. Żwir może poprawić drenaż powierzchniowy, ale nie zmienia warunków gruntowych na głębokości, co jest kluczowe dla stabilizacji. Żwir nie przenosi obciążeń na głębsze, stabilniejsze warstwy, dlatego nie jest optymalnym rozwiązaniem w takich przypadkach. Z kolei zastosowanie drenażu francuskiego może być skuteczne w odprowadzaniu wody z powierzchni i pewnym stopniu zmniejszeniu jej ilości w glebie, ale nie zapewnia wystarczającej stabilizacji dla dużych obciążeń, takich jak drogi i mosty. Drenaż francuski jest bardziej przydatny jako część systemu odwadniającego niż jako samodzielna metoda stabilizacji gruntu. Natomiast podniesienie poziomu terenu bez przygotowania podłoża jest nieodpowiednie, ponieważ nie zmienia właściwości podłoża, a jedynie dodaje masy na już niestabilnym gruncie. Takie działanie może prowadzić do nierównomiernego osiadania i uszkodzeń konstrukcji. W praktyce, to podejście często skutkuje dodatkowymi kosztami związanymi z naprawami i konserwacją. Dlatego stabilizacja podłoża powinna być przeprowadzona z odpowiednim przygotowaniem, uwzględniającym specyficzne warunki gruntowe i obciążenia, co jest kluczowe dla długotrwałej trwałości i bezpieczeństwa konstrukcji.
Pytanie 23
Na rysunku przedstawiono wykonywanie
A. krawężnika betonowego.
B. ścieku trójkątnego.
Twoja odpowiedź
C. opornika betonowego.
D. ścieku korytkowego.
Poprawna odpowiedź. Na przedstawionym zdjęciu widoczne jest wykonywanie ścieku trójkątnego, co można łatwo zidentyfikować dzięki charakterystycznemu kształtowi konstrukcji. Ścieki trójkątne są kluczowym elementem w infrastrukturze drogowej, szczególnie w obszarach o zróżnicowanym nachyleniu terenu, gdzie skuteczne odprowadzanie wody opadowej jest niezbędne dla zapewnienia bezpieczeństwa na drogach. Ich kształt pozwala na efektywne zbieranie wody z jezdni, co minimalizuje ryzyko powstawania kałuż oraz zjawisk takich jak aquaplaning. Dodatkowo, zastosowanie ścieków trójkątnych przyczynia się do ochrony środowiska, ponieważ umożliwia naturalne odprowadzanie wody do systemów kanalizacyjnych. W praktyce, wykonanie takiego ścieku wymaga znajomości odpowiednich standardów budowlanych, takich jak normy dotyczące jakości betonu i jego odporności na warunki atmosferyczne. Warto również pamiętać, że prawidłowo wykonany ściek trójkątny wpływa na trwałość nawierzchni drogowej, co ma istotne znaczenie dla długoletniej eksploatacji drogi.
Pytanie 24

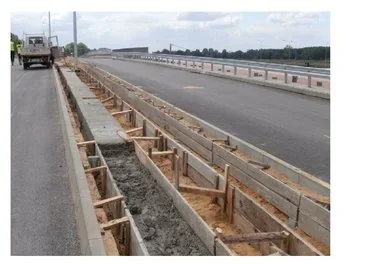

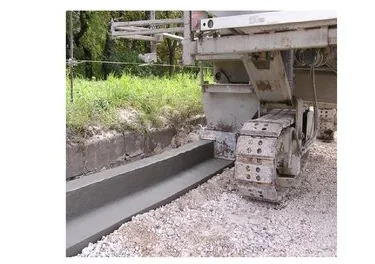

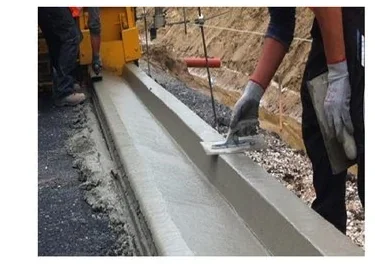

Na którym rysunku przedstawiono etap wykonywania ławy betonowej z oporem?
A.
C.
B.
Twoja odpowiedź
D.
Poprawna odpowiedź. Rysunek B ilustruje właściwy etap wykonywania ławy betonowej z oporem, co jest kluczowym elementem konstrukcyjnym w budownictwie. W tym etapie, beton jest transportowany bezpośrednio z betoniarki do formy, co zapewnia precyzyjne ułożenie materiału oraz jednorodność mieszanki. Zastosowanie odpowiednich standardów, takich jak PN-EN 206 dotyczący betonu, jest niezbędne, aby zapewnić, że materiały spełniają wymagania wytrzymałościowe i trwałościowe. Przykładem zastosowania ław betonowych z oporem są fundamenty budynków, które muszą być odporne na napory gruntowe oraz inne obciążenia. Właściwe wykonanie tego etapu gwarantuje stabilność całej konstrukcji oraz jej bezpieczeństwo. Nie można zapominać o zbrojeniu, które powinno być starannie dostosowane do obliczeń statycznych, co jest istotne dla wezwania potencjalnych deformacji lub pęknięć w przyszłości.
Pytanie 25
Ocenę równości poprzecznej układanej warstwy podbudowy z mieszanki niezwiązanej przeprowadza się na podstawie wyników pomiarów dokonanych przy użyciu
A. płyty VSS
B. łaty i klina
Twoja odpowiedź
C. belki Benkelmana
D. planografu
Poprawna odpowiedź. Odpowiedź 'łaty i klina' jest prawidłowa, ponieważ stosowanie tych narzędzi umożliwia dokładne określenie równości poprzecznej warstwy podbudowy w budownictwie drogowym. Łata, w połączeniu z klinem, służy do precyzyjnego pomiaru i oceny powierzchni, co jest kluczowe dla zapewnienia odpowiedniej jakości i trwałości nawierzchni. W praktyce, łaty są wykorzystywane do pomiarów na dużych powierzchniach, a kliny pomagają w dostosowywaniu wysokości i nachylenia. Zgodnie z obowiązującymi normami, takich jak PN-EN 13036-7, precyzyjne pomiary są niezbędne do oceny parametrów geometrycznych nawierzchni, co ma wpływ na bezpieczeństwo i komfort użytkowników dróg. Dodatkowo, równość poprzeczna jest istotna dla prawidłowego odprowadzania wody, co zapobiega powstawaniu uszkodzeń nawierzchni. Dlatego zastosowanie łaty i klina jest uznaną praktyką w branży budowlanej, co potwierdzają liczne przykłady w projektach związanych z infrastrukturą drogową.
Pytanie 26
Która z mieszanek mineralno-asfaltowych nie może być przewożona za pomocą samochodów samowyładowczych?
A. Destrukt asfaltowy
B. Beton asfaltowy
C. Asfalt lany
Twoja odpowiedź
D. Asfalt porowaty
Poprawna odpowiedź. Asfalt lany to mieszanka mineralno-asfaltowa, która jest stosowana w budownictwie drogowym do wykonywania nawierzchni o wysokiej trwałości. Ze względu na swoją konsystencję i właściwości fizyczne, asfalt lany jest zbyt płynny, aby mógł być transportowany samochodami samowyładowczymi. Samochody te, wykorzystujące mechanizm samowyładowczy, są zaprojektowane do przewożenia materiałów sypkich, które mogą być łatwo wysypane. Asfalt lany, z racji swojej lepkiej natury, wymaga specjalistycznych pojazdów, takich jak cysterny, które są przystosowane do transportu cieczy. W praktyce, stosowanie asfaltu lanego często odbywa się w procesie na gorąco, co zapewnia jego właściwe właściwości podczas aplikacji. Ponadto, standardy branżowe, takie jak PN-EN 13108-1, podkreślają konieczność stosowania odpowiednich metod transportu dla różnych typów asfaltów, aby zachować ich parametry technologiczne i zapewnić bezpieczeństwo w trakcie transportu i aplikacji.
Pytanie 27
Którą zaporę drogową należy zastosować do wygrodzenia miejsca robót prowadzonych w pasie drogowym wzdłuż jezdni?
C.
D.
B.
A.
Twoja odpowiedź
Poprawna odpowiedź. Odpowiedź "A" jest prawidłowa, ponieważ zapora drogowa typu U-20a jest standardowym rozwiązaniem stosowanym do oznaczania robót drogowych w pasie drogowym, szczególnie wzdłuż jezdni. Zgodnie z Rozporządzeniem Ministra Infrastruktury, zapory te mają na celu nie tylko zapewnienie bezpieczeństwa pracowników, ale również informowanie kierowców o zbliżających się przeszkodach. U-20a, jako zapora ostrzegawcza, efektywnie kieruje ruchem, wskazując na wykonywane prace oraz wymuszając na uczestnikach ruchu zwiększoną ostrożność. Oprócz tego, zapory te są projektowane z myślą o wysokiej widoczności, co jest kluczowe w warunkach ograniczonej widoczności, jak np. noc czy deszcz. W praktyce, stosowanie zapory U-20a pozwala na bezpieczne wyodrębnienie strefy robót, minimalizując ryzyko wypadków oraz kolizji. Przykłady zastosowania obejmują prace remontowe dróg, budowę chodników oraz instalację infrastruktury podziemnej.
Pytanie 28
Jakie urządzenie do odwodnienia dróg służy do głębokiego odprowadzania wód?
A. Sączek
Twoja odpowiedź
B. Ściek
C. Rów
D. Przepust
Poprawna odpowiedź. Sączek to całkiem ważne urządzenie w inżynierii hydrotechnicznej, które pomaga odprowadzać wody gruntowe. Dzięki temu, że potrafi filtrując wodę przez różne warstwy ziemi, zmniejsza ryzyko erozji i stabilizuje grunt. To jest kluczowe, zwłaszcza przy budowie dróg i różnych innych infrastrukturalnych rzeczy, bo nadmiar wilgoci może zaszkodzić fundamentom. Sączki stosuje się głównie w miejscach z dużą wilgotnością, jak tereny podmokłe czy w okolicy zbiorników wodnych. Warto zwrócić uwagę, że ich skuteczność została potwierdzona przez normy budowlane i różne praktyki inżynierskie. Przykładem ich użycia mogą być projekty melioracyjne, gdzie sączki naprawdę pomagają w odprowadzaniu wód gruntowych, co jest istotne dla utrzymania dobrych warunków hydrologicznych. Jeśli są dobrze zaprojektowane, zgodnie z normami, mogą znacznie podnieść trwałość i bezpieczeństwo całej budowli.
Pytanie 29
Na ilustracji przedstawiono samochód ciężarowy z
A. pojemnikiem na emulsję asfaltową.
B. skrapiarką.
C. remonterem.
D. kotłem do asfaltu lanego.
Twoja odpowiedź
Poprawna odpowiedź. Kotły do asfaltu lanego, jak ten przedstawiony na zdjęciu, to specjalistyczne pojazdy wykorzystywane w budownictwie drogowym do transportu oraz aplikacji asfaltu w stanie ciekłym. Kluczową cechą takich kotłów jest ich izolowany zbiornik, który pozwala na utrzymanie odpowiedniej temperatury asfaltu, co jest niezbędne do jego prawidłowego użycia. Dzięki systemowi grzewczemu, który jest zazwyczaj zintegrowany z kotłem, asfalt może być podgrzewany do odpowiednich wartości, co umożliwia efektywne rozprowadzenie materiału na nawierzchnie dróg. W praktyce, kotły te są nieocenione podczas prac związanych z budową nowych dróg oraz remontami istniejących, gdzie konieczne jest zapewnienie wysokiej jakości aplikacji asfaltu. W zgodzie z dobrymi praktykami branżowymi, operatorzy kotłów do asfaltu lanego powinni posiadać odpowiednie przeszkolenie oraz przestrzegać standardów bezpieczeństwa, aby uniknąć potencjalnych zagrożeń związanych z pracą z wysokotemperaturowymi materiałami.
Pytanie z egzaminu CKE, czerwiec 2022 (arkusz BD.25-SG-22.06).
Pytanie 30
Który znak drogowy należy ustawić wraz ze znakiem A-14 "roboty na drodze" w celu ostrzeżenia kierujących pojazdami o zbliżaniu się do prawostronnego zwężenia jezdni w miejscu prowadzenia robót drogowych?
A.
D.
C.
Twoja odpowiedź
B.
Poprawna odpowiedź. Znak C, który ostrzega o zwężeniu jezdni z prawej strony, jest kluczowym elementem w organizacji ruchu drogowego, zwłaszcza podczas prowadzenia robót drogowych. Ustawienie go obok znaku A-14 'roboty na drodze' ma na celu zwiększenie bezpieczeństwa kierowców, informując ich o nadchodzącym niebezpieczeństwie związanym z zawężeniem jezdni. Przykładowo, w sytuacjach, gdy roboty drogowe są prowadzone w obrębie jezdni, zwężenia mogą wpłynąć na płynność ruchu oraz zwiększyć ryzyko kolizji. Znak C, zgodny z Rozporządzeniem Ministra Infrastruktury, powinien być stosowany w takich sytuacjach, aby zminimalizować zagrożenia. Ponadto, stosowanie odpowiednich znaków drogowych jest przykładem dobrych praktyk w zarządzaniu ruchem, co pomaga w zorganizowaniu bezpiecznego przejazdu obok miejsc robót. W związku z tym, znajomość i umiejętność prawidłowego korzystania z tych znaków jest niezbędna dla każdego, kto pracuje w branży budowlanej lub zarządzaniu ruchem drogowym.
Pytanie 31
Z opisu wierzchołka W10 załamania trasy drogi wynika, że długość wpisanego łuku poziomego tej drogi wynosi
W10 km 0+688,74
R=100 m
α=12,988889 g
i = 4%
s = 0,60 (L = 0,30 = P)
WS = 0,52 m
PW = WK = 10, 24 m
PSK = 20,40 m
PŁK = km 0+678,51
ŚŁK = km 0+688,71
KŁK = km 0+698,91
A. 100,00 m
B. 10,20 m
C. 20,40 m
Poprawna odpowiedź
D. 10,24 m
Twoja odpowiedź
Niepoprawna odpowiedź. Podane odpowiedzi 10,20 m, 10,24 m oraz 100,00 m są niepoprawne z kilku kluczowych powodów, które warto zrozumieć, aby uniknąć podobnych błędów w przyszłości. Odpowiedź 10,20 m jest zbyt mała w kontekście wymaganych parametrów dla wierzchołka W10, co może prowadzić do niewłaściwego zaprojektowania łuku. Podobnie odpowiedź 10,24 m nie spełnia standardów, ponieważ nie uwzględnia odpowiedniego promienia łuku, który wpływa na bezpieczeństwo. Dlatego nieprzypadkowo w inżynierii drogowej przyjmuje się zasady, które nakazują inwestowanie w odpowiednią długość łuku, aby zminimalizować ryzyko wypadków. Odpowiedź 100,00 m jest znacząco zawyżona i nieproporcjonalna do wymagań, które stawiają przed sobą inżynierowie podczas projektowania krzywych. Przyjęcie tak dużej wartości mogłoby prowadzić do nieefektywnego wykorzystania przestrzeni drogowej oraz zwiększonego kosztu budowy. Kluczowym elementem poprawnego wyznaczenia długości łuku jest znajomość geometrii krzywych oraz ich wpływu na dynamikę ruchu. Bez zrozumienia tych podstawowych koncepcji, łatwo jest wyciągnąć błędne wnioski, co może prowadzić do poważnych konsekwencji w planowaniu i realizacji projektów drogowych.
Pytanie 32
W czasie zagęszczania mieszanki mineralno-asfaltowej pojawiające się garby obok bębna walca wskazują, że stosowana mieszanka
A. zawiera mokre kruszywo
B. ma zbyt wysoką temperaturę
Twoja odpowiedź
C. zawiera zbyt małą ilość asfaltu
D. ma zbyt niską temperaturę
Poprawna odpowiedź. Zbyt wysoka temperatura mieszanki mineralno-asfaltowej podczas zagęszczania prowadzi do powstania garbów obok bębna walca, co jest wynikiem nadmiernego rozrzedzenia asfaltu. Wysoka temperatura powoduje, że asfalt staje się zbyt płynny, co skutkuje osłabieniem struktury mieszanki i utrudnia jej właściwe zagęszczenie. W praktyce, aby uniknąć takich problemów, należy kontrolować temperaturę mieszanki, stosując odpowiednie metody wytwarzania i transportu. Standardy branżowe, takie jak PN-EN 13108, wskazują na optymalne zakresy temperatur dla różnych rodzajów asfaltu. Dobrą praktyką jest również przeprowadzanie badań laboratoryjnych mieszanki przed jej użyciem, co pozwala na ocenę właściwości reologicznych oraz dostosowanie parametrów technologicznych w celu uzyskania optymalnej jakości nawierzchni. Zrozumienie wpływu temperatury na proces zagęszczania jest kluczowe dla uzyskania trwałych i odpornych na uszkodzenia nawierzchni drogowych.
Pytanie 33
Geowłókninę umieszczoną na podstawie z betonu cementowego w sztywnej nawierzchni przed nałożeniem warstwy betonu nawierzchniowego trzeba zwilżyć
A. emulsją asfaltową
B. asfaltem płynnym
C. wodą
Twoja odpowiedź
D. mleczkiem cementowym
Poprawna odpowiedź. Skropienie geowłókniny wodą przed wylaniem betonu to naprawdę ważny krok, jeśli chodzi o budowę nawierzchni. Dzięki temu woda poprawia przyczepność między geowłókniną a warstwą betonu. Jak to działa? Otóż nawilżenie aktywuje właściwości materiałów w betonie, co skutkuje lepszym połączeniem i bardziej jednolitą konstrukcją. W praktyce, odpowiednie skropienie geowłókniny zmniejsza ryzyko pęknięć czy deformacji, które mogą się pojawić, gdy nawierzchnia osiada nierównomiernie. Też warto zauważyć, że korzystanie z wody jest zgodne z różnymi normami budowlanymi i to jest dobry sposób, żeby być pewnym, że wszystko będzie działać jak trzeba. Regularne przestrzeganie tych zasad zwiększa trwałość i funkcjonalność nawierzchni, a to jest przecież kluczowe, jeśli mówimy o długoterminowym użytkowaniu.
Pytanie 34
Jaką maszynę należy zastosować do transportu urobku gruntowego na dystans do 60 m?
A. Spycharki
Twoja odpowiedź
B. Koparki
C. Zgarniarki
D. Równiarki
Poprawna odpowiedź. Spycharki to naprawdę fajne maszyny budowlane. Służą przede wszystkim do przenoszenia sypkich materiałów, na przykład ziemi, na krótkie odległości – tak do 60 metrów. Ich konstrukcja z łyżką z przodu sprawia, że świetnie zbierają i przesuwają materiał. Można je wykorzystać w różnych warunkach, co czyni je super wszechstronnymi. Na budowie dróg na przykład, spycharka może szybko przenieść ziemię, co z kolei przyspiesza cały proces. Oprócz tego, można je też używać do kształtowania terenu czy robienia wykopów. W branży budowlanej często mówi się o standardach, takich jak ISO 9001, które przypominają, jak ważna jest efektywność. Jak dobrze użyjesz spycharki tam, gdzie trzeba, to może to znacznie zmniejszyć koszty i czas w projektach budowlanych.
Pytanie 35

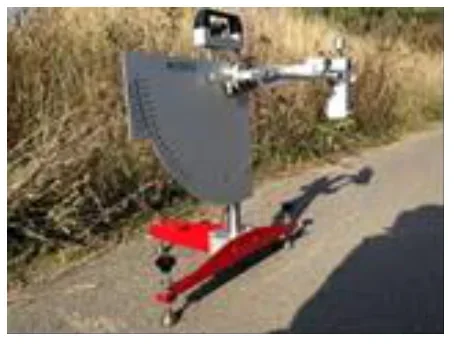

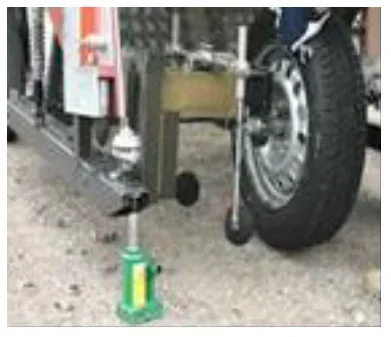

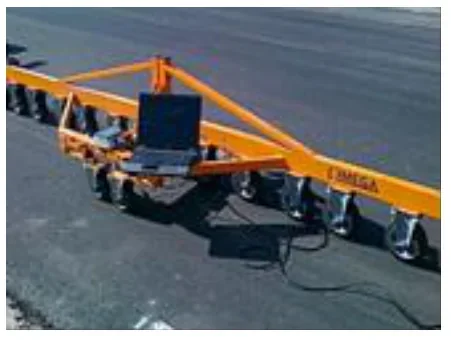

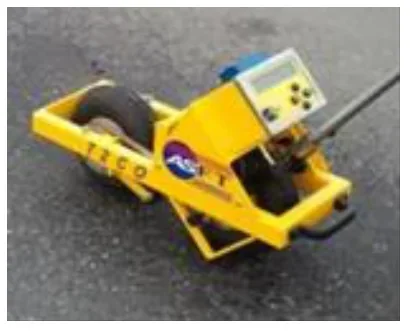

Na której ilustracji przedstawiono sprzęt do badania równości podłużnej nawierzchni drogowej z cyfrową rejestracją zapisu?
A. Na ilustracji 2.
B. Na ilustracji 3.
Twoja odpowiedź
C. Na ilustracji 4.
D. Na ilustracji 1.
Poprawna odpowiedź. Ilustracja 3 rzeczywiście przedstawia sprzęt do badania równości podłużnej nawierzchni drogowej, który jest wyposażony w system pomiarowy z cyfrową rejestracją zapisu. Tego typu urządzenia są kluczowe w procesie oceny stanu technicznego dróg, pozwalając na dokładne pomiary równości powierzchni. Przykładem zastosowania takiego sprzętu może być rutynowe badanie dróg publicznych, gdzie regularne monitorowanie równości nawierzchni jest niezbędne do utrzymania bezpieczeństwa i komfortu podróżujących. Zgodnie z normami PN-EN 13036-4, badania te powinny być przeprowadzane przy użyciu akredytowanych urządzeń pomiarowych, które gwarantują wysoką jakość i precyzję pomiarów. Sprzęt z ilustracji 3, wyposażony w belki pomiarowe oraz czujniki, pozwala na zbieranie danych w czasie rzeczywistym, co znacząco przyspiesza procedury kontrolne oraz umożliwia szybką reakcję na ewentualne nieprawidłowości w nawierzchni drogi.
Pytanie z egzaminu CKE, czerwiec 2022 (arkusz BD.25-SG-22.06).
Pytanie 36
Które uszkodzenie nawierzchni asfaltowej przedstawiono na rysunku?
A. Zapadnięcie.
Twoja odpowiedź
B. Przełom.
C. Koleinę.
D. Wysadzinę.
Poprawna odpowiedź. Zapadnięcie nawierzchni asfaltowej to uszkodzenie, które charakteryzuje się wyraźnym pionowym obniżeniem powierzchni drogi. Na przedstawionym zdjęciu widać, że nawierzchnia zapadła się, co jest typowym objawem tego rodzaju uszkodzenia. Takie zapadnięcia mogą być wynikiem różnych problemów, takich jak awarie kanalizacyjne, które powodują erozję podłoża, a tym samym obniżają stabilność nawierzchni. W praktyce, zapadnięcia mogą prowadzić do poważnych zagrożeń dla bezpieczeństwa ruchu drogowego, dlatego istotne jest, aby regularnie monitorować stan nawierzchni i natychmiast reagować na zauważone problemy. Zgodnie z normami branżowymi, wszelkie uszkodzenia nawierzchni powinny być dokumentowane i oceniane pod kątem napraw, aby zagwarantować ich długotrwałe użytkowanie oraz bezpieczeństwo użytkowników dróg.
Pytanie 37
Kosztorys ofertowy dotyczący przeprowadzenia remontu nawierzchni drogi tworzy
A. wykonawca
Twoja odpowiedź
B. projektant
C. zarządca drogi
D. inwestor
Poprawna odpowiedź. Wiesz, wykonawca to kluczowa osoba, jeśli chodzi o robienie kosztorysu na remont nawierzchni drogi. To właśnie on realizuje wszystkie prace budowlane i ma dostęp do wszystkich specyfikacji oraz materiałów, które są potrzebne do oszacowania kosztów. Kosztorys ofertowy to taki bardzo ważny dokument, który pozwala na wycenę robót budowlanych opartą na tym, co jest w dokumentacji projektowej. Z mojego doświadczenia, wykonawca musi w nim uwzględnić nie tylko koszty materiałów, ale też robocizny, sprzętu i wszelkich dodatkowych wydatków związanych z projektem. W branży budowlanej panują pewne dobre praktyki – fajnie, jak kosztorys jest robiony zgodnie z normami kosztorysowania, na przykład Katalogi Normatywne czy Ogólne Warunki Umowy FIDIC. To wszystko sprawia, że wycena jest bardziej profesjonalna i przejrzysta. Przykładowo, kiedy odbywa się przetarg, wykonawca, korzystając z tego kosztorysu, przedstawia swoją ofertę, a zamawiający sprawdza ją w kontekście swojego budżetu i oczekiwań co do jakości.
Pytanie 38
Co jest główną przyczyną pojawiania się spękań termicznych w nawierzchniach betonowych?
A. Przeciążenie pojazdów
B. Niewłaściwe odprowadzenie wody
C. Niedostateczna grubość nawierzchni
D. Zmiany temperatury
Twoja odpowiedź
Poprawna odpowiedź. Główną przyczyną pojawiania się spękań termicznych w nawierzchniach betonowych są zmiany temperatury. Beton jest materiałem, który reaguje na wahania temperatur poprzez rozszerzanie się i kurczenie. W ciągu dnia, gdy temperatura rośnie, beton rozszerza się, a w nocy, gdy temperatura spada, kurczy się. Takie cykliczne zmiany mogą prowadzić do powstawania naprężeń wewnętrznych, które w rezultacie prowadzą do spękań. Zjawisko to jest szczególnie nasilone w klimatach o dużych amplitudach temperatury dobowej i w regionach, gdzie występuje mroźna zima. Aby zminimalizować ryzyko spękań termicznych, stosuje się różne techniki, takie jak odpowiednie dylatacje, stosowanie zbrojenia rozproszonego oraz staranne projektowanie składu mieszanki betonowej. Niemniej jednak, nawet przy zastosowaniu tych środków, zmiany temperatury pozostają głównym czynnikiem ryzyka i wymagają stałego monitorowania. W praktyce, kontrola i konserwacja nawierzchni betonowych są kluczowe dla utrzymania ich w dobrej kondycji.
Pytanie 39
Kto jest odpowiedzialny za bieżące monitorowanie jakości realizowanych robót drogowych oraz jakości używanych materiałów?
A. Inspektor Nadzoru
B. Wykonawca robót
Twoja odpowiedź
C. Zarządca drogi
D. Inwestor inwestycji
Poprawna odpowiedź. Wykonawca robót to naprawdę ważna figura w budowie i utrzymaniu dróg, zwłaszcza jeśli chodzi o kontrolę jakości. On/ona musi na bieżąco śledzić, co się dzieje, zarówno w samych pracach, jak i w materiałach, które są używane do budowy. Na przykład, powinien/testować jakość asfaltu czy betonu zgodnie z normami PN-EN i to wszystko dokumentować w raportach. Dobre praktyki, jak system zarządzania jakością ISO 9001, są super przydatne, bo pomagają zauważyć jakiekolwiek problemy już na etapie produkcji i montażu. Dzięki temu można szybko zareagować i zminimalizować ryzyko awarii, co jest istotne dla trwałości i bezpieczeństwa dróg. Współpraca z laboratoriami badającymi materiały i stosowanie odpowiednich procedur kontrolnych to podstawa, żeby mieć pewność, że wszystkie matery są zgodne z wymaganiami technicznymi i jakościowymi.
Pytanie 40
Sprzętu przedstawionego na rysunku używa się do
A. badania szorstkości nawierzchni.
B. badania nośności nawierzchni.
C. uszczelniania dylatacji w nawierzchni betonowej.
D. pobierania próbek z nawierzchni drogowych do badań.
Twoja odpowiedź
Poprawna odpowiedź. Sprzęt przedstawiony na rysunku jest dedykowany do pobierania próbek z nawierzchni drogowych, co jest kluczowym procesem w analizie stanu drogi oraz w badaniach materiałowych. Urządzenie to jest wyposażone w mechanizm, który pozwala na precyzyjne wycinanie lub wiercenie w nawierzchni, co umożliwia pobranie reprezentatywnych próbek. W praktyce, takie próbki są następnie poddawane badaniom laboratoryjnym, które pozwalają na ocenę jakości materiałów, ich wytrzymałości, a także wpływu warunków atmosferycznych na ich właściwości. Działania te są zgodne z normami branżowymi, takimi jak PN-EN 13877, które określają metody badań materiałów nawierzchniowych. Regularne pobieranie i badanie próbek jest istotne dla utrzymania infrastruktury drogowej w dobrym stanie, co przekłada się na bezpieczeństwo użytkowników dróg oraz na długowieczność samej nawierzchni.
