Informacje o egzaminie:

Zawód: Technik elektryk
Kwalifikacja: ELE.05 - Eksploatacja maszyn, urządzeń i instalacji elektrycznych
Data rozpoczęcia: 27 maja 2026 15:30
Data zakończenia: 27 maja 2026 15:48

Egzamin zdany!

Wynik: 27/40 punktów (67,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jak często powinno się wykonywać przeglądy instalacji elektrycznej w obiektach o napięciu znamionowym 230/400 V?

A. Tylko po przeprowadzonym remoncie budynku

B. Nie rzadziej niż co 5 lat

C. Nie rzadziej niż co 10 lat

D. Tylko po wymianie elementów instalacji

Odpowiedź 'Nie rzadziej niż co 5 lat' jest całkiem zgodna z tym, co mówi prawo i zalecenia dotyczące bezpieczeństwa instalacji elektrycznych, jak normy PN-IEC 60364. Regularne przeglądy instalacji elektrycznej są mega ważne, bo pozwalają upewnić się, że wszystko działa jak należy i że użytkownicy są bezpieczni. Jak robi się inspekcje co 5 lat, można wcześniej wychwycić jakieś awarie czy zużycie materiałów, które mogą potem przynieść poważne kłopoty, jak pożar. Na przykład, wyłączniki różnicowoprądowe mogą z wiekiem przestać działać właściwie przez różne uszkodzenia. Dodatkowo, regularne kontrole pozwalają też dostosować instalacje do nowszych wymagań technologicznych, co jest szczególnie ważne teraz, gdy jest coraz więcej urządzeń elektrycznych w domach. Dlatego dbanie o te przeglądy to nie tylko kwestia prawa, ale też racjonalne podejście do bezpieczeństwa i efektywności budynku.

Pytanie 2

Jakim skrótem określa się w obowiązujących normach odnoszących się do instalacji elektrycznych systemy ochrony od piorunów?

A. SPD

B. SPZ

C. LPS

D. LPL

Odpowiedź 'LPS' oznacza 'Lightning Protection System', co w języku polskim można przetłumaczyć jako 'system ochrony odgromowej'. Jest to termin określający zestaw rozwiązań technicznych mających na celu zabezpieczenie obiektów przed skutkami wyładowań atmosferycznych. W kontekście aktualnych norm, takich jak norma PN-EN 62305, systemy LPS są projektowane i instalowane w celu minimalizacji ryzyka uszkodzeń strukturalnych oraz zapewnienia bezpieczeństwa ludzi i mienia. Przykładem zastosowania LPS może być budynek użyteczności publicznej, gdzie zainstalowane są przewody odgromowe, złącza uziemiające oraz elementy ochrony wewnętrznej, które współpracują w celu skutecznego odprowadzania energii odgromowej w sposób kontrolowany. Dodatkowo, zgodność z normami międzynarodowymi, takimi jak IEC 62305, zapewnia, że systemy te wykonane są zgodnie z najlepszymi praktykami inżynieryjnymi, co zwiększa ich efektywność oraz bezpieczeństwo eksploatacji.

Pytanie 3

Podczas pracy młotowiertarki udarowej zaobserwowano intensywne iskrzenie na komutatorze. Co należy zrobić, aby uniknąć uszkodzenia narzędzia?

A. Po zakończeniu pracy należy skontrolować połączenie uzwojenia twornika z uzwojeniem wzbudzenia

B. Trzeba wstrzymać pracę i wymienić łącznik zasilający

C. Należy zatrzymać pracę i dokręcić połączenia kabli wewnątrz obudowy

D. Wstrzymać pracę i wymienić szczotki

Wymiana szczotek w młotowiertarce udarowej jest kluczowym krokiem, gdy zauważamy nadmierne iskrzenie na komutatorze. Iskrzenie to może być wynikiem zużycia szczotek, które są odpowiedzialne za przewodzenie prądu do wirnika silnika. W miarę eksploatacji, szczotki ulegają ścieraniu, co prowadzi do zwiększenia oporu elektrycznego, a w konsekwencji do iskrzenia. Wymiana szczotek powinna być przeprowadzana zgodnie z zaleceniami producenta, co często wiąże się z regularnymi inspekcjami technicznymi, aby zapobiec poważniejszym uszkodzeniom narzędzia. Przykładowo, w przypadku firmy produkującej młotowiertarki, regularne serwisowanie i monitorowanie stanu szczotek mogą znacząco wydłużyć żywotność narzędzia oraz zapewnić jego optymalne działanie. Praktyka ta nie tylko przyczynia się do bezpieczeństwa użytkownika, ale także utrzymuje wysoką wydajność pracy, co jest niezmiernie ważne w środowisku budowlanym czy remontowym. W ten sposób można uniknąć kosztownych napraw oraz przedłużyć okres użytkowania urządzenia.

Pytanie 4

Aby zapewnić dodatkową ochronę, obwody zasilające gniazda wtyczkowe, w których prąd nie przekracza 32 A, powinny być chronione przez wyłącznik RCD o prądzie różnicowym

A. 30 mA

B. 100 mA

C. 1 000 mA

D. 500 mA

Odpowiedź 30 mA jest prawidłowa, ponieważ wyłączniki różnicowoprądowe (RCD) o prądzie różnicowym 30 mA są zalecane do ochrony osób przed porażeniem prądem elektrycznym w instalacjach domowych i komercyjnych. W przypadku gniazd wtyczkowych, które obsługują urządzenia przenośne, istotne jest, aby ochrona była jak najszybsza i najskuteczniejsza, co osiąga się stosując RCD o niskim prądzie różnicowym. Wyłącznik 30 mA działa na zasadzie wykrywania różnicy prądów między przewodami fazowym a neutralnym, co pozwala na natychmiastowe odłączenie zasilania w przypadku wykrycia upływu prądu, który może być wynikiem zwarcia lub kontaktu z ciałem człowieka. Użycie wyłącznika o wyższym prądzie różnicowym, jak 100 mA lub 500 mA, nie zapewnia wystarczającej ochrony i może prowadzić do tragicznych skutków w przypadku porażenia. Przykładowo, w łazienkach, gdzie ryzyko kontaktu z wodą i prądem jest szczególnie wysokie, stosowanie RCD 30 mA jest wręcz obowiązkowe zgodnie z normami bezpieczeństwa elektrycznego.

Pytanie 5

W skład badań eksploatacyjnych silnika klatkowego wchodzi pomiar

A. rezystancji uzwojeń wirnika

B. natężenia pola magnetycznego rozproszenia

C. stratności magnetycznej blach stojana

D. rezystancji uzwojeń stojana

Pomiar rezystancji uzwojeń stojana jest kluczowym elementem badań eksploatacyjnych silnika klatkowego, ponieważ pozwala na ocenę stanu technicznego silnika oraz jego efektywności. Wysoka rezystancja może wskazywać na uszkodzenia uzwojeń, które mogą prowadzić do przegrzewania i obniżenia sprawności energetycznej silnika. Przykładem zastosowania tej wiedzy jest regularna konserwacja silników w przemyśle, gdzie monitorowanie rezystancji uzwojeń pozwala na wczesne wykrycie potencjalnych awarii. Zgodnie z normą IEC 60034, regularne pomiary rezystancji oraz analiza ich trendów mogą być wykorzystane do planowania działań prewencyjnych, co znacząco wydłuża żywotność maszyny i zwiększa bezpieczeństwo pracy. Dodatkowo, wiedza na temat rezystancji uzwojeń stoi w związku z szerszym zagadnieniem strat w silnikach elektrycznych, co jest kluczowe dla optymalizacji zużycia energii w zakładach przemysłowych.

Pytanie 6

Z uwagi na ryzyko uszkodzenia izolacji uzwojeń, używanie bezpieczników w obwodzie przekładnika jest zabronione?

A. prądowego po stronie wtórnej

B. napięciowego po stronie wtórnej

C. prądowego po stronie pierwotnej

D. napięciowego po stronie pierwotnej

Odpowiedź "prądowego po stronie wtórnej" jest prawidłowa, ponieważ zastosowanie bezpieczników w obwodzie przekładnika prądowego po stronie wtórnej może prowadzić do uszkodzenia izolacji uzwojeń. Przekładniki prądowe są wykorzystywane do pomiarów prądu oraz ochrony obwodów elektrycznych, a ich konstrukcja jest zaprojektowana tak, aby zachować integralność i dokładność pomiarów. Jeśli zastosujemy bezpiecznik po stronie wtórnej, w przypadku zwarcia lub nadmiernego prądu, może dojść do przerwania obwodu, co skutkuje powstaniem wysokiego napięcia, które może uszkodzić izolację. W praktyce, aby zapewnić bezpieczeństwo i niezawodność działania systemów pomiarowych, zaleca się stosowanie odpowiednich zabezpieczeń, takich jak układy ograniczające prąd, a także monitorowanie obwodów za pomocą przyrządów pomiarowych, które mogą dostarczyć informacji o stanie przekładnika. Przykładem może być stosowanie odpowiednich przekładników do systemów zabezpieczeń, które są zgodne z normami IEC 60044, co podkreśla bezpieczeństwo i wydajność tych urządzeń w aplikacjach przemysłowych.

Pytanie 7

Do zabezpieczenia nadprądowego których z wymienionych urządzeń przeznaczony jest element przedstawiony na ilustracji?

A. Zasilaczy komputerowych.

B. Prostowników półprzewodnikowych.

C. Multimetrów przenośnych.

D. Paneli fotowoltaicznych.

Odpowiedź jest poprawna, ponieważ element przedstawiony na ilustracji to bezpiecznik przeznaczony do stosowania w systemach zasilania z napięciem stałym (DC) oraz prądem do 350A. Bezpieczniki tego typu są kluczowym komponentem w instalacjach fotowoltaicznych, gdzie wymagane są zabezpieczenia zdolne do pracy z wysokimi napięciami stałymi, często sięgającymi 1500V. W systemach fotowoltaicznych, ochrona przed przeciążeniem i zwarciami jest niezbędna, aby zapewnić bezpieczeństwo zarówno sprzętu, jak i użytkowników. Stosowanie odpowiednich zabezpieczeń nadprądowych jest zgodne z normami branżowymi, takimi jak IEC 60947-3, które regulują kwestie dotyczące urządzeń rozdzielczych. W praktyce, zastosowanie bezpieczników w systemach PV pozwala na minimalizację ryzyka uszkodzeń, co jest niezwykle ważne w kontekście inwestycji w odnawialne źródła energii. Dobrą praktyką jest regularne sprawdzanie i konserwacja zabezpieczeń, co przyczynia się do długowieczności systemu.

Pytanie 8

Jakim rodzajem wyłączników nadprądowych powinien być zabezpieczony obwód zasilania silnika klatkowego trójfazowego, którego parametry znamionowe to: P_N = 11 kW, U_N = 400 V, cos φ = 0,73, η = 80%?

A. S303 C32

B. S303 C40

C. S303 C25

D. S303 C20

Poprawna odpowiedź to S303 C32, ponieważ w przypadku obwodu zasilania trójfazowego silnika klatkowego o mocach znamionowych 11 kW i napięciu 400 V, należy obliczyć prąd roboczy silnika. Prąd ten można wyznaczyć ze wzoru: I = P / (√3 * U * cos φ), co daje wartość około 18,5 A. Z uwagi na istotne zmiany w obciążeniu oraz do ochrony przed przeciążeniem i zwarciem, stosuje się wyłączniki nadprądowe, które powinny mieć wartość znamionową prądu nie niższą niż 125% prądu roboczego silnika. W tym przypadku 125% z 18,5 A to 23,125 A, co wskazuje na to, że wyłącznik S303 C25 (25 A) byłby niewystarczający. Wyłącznik S303 C32 z wartością 32 A jest odpowiedni, ponieważ zapewnia odpowiedni margines bezpieczeństwa. Tego typu wyłączniki są szeroko stosowane w przemyśle i są zgodne z normami EN 60947-2, co zapewnia ich wysoką jakość i niezawodność.

Pytanie 9

Przewodem o jakim przekroju powinno się wykonać obwody gniazd wtyczkowych w instalacji mieszkaniowej podtynkowej?

A. 1,5 mm 2

B. 1 mm 2

C. 2,5 mm 2

D. 4 mm 2

Prawidłowy dobór przekroju 2,5 mm² dla obwodów gniazd wtyczkowych w instalacji mieszkaniowej podtynkowej wynika z przyjętych w branży norm i dobrych praktyk projektowych. W typowych instalacjach domowych obwody gniazdowe są zabezpieczane wyłącznikami nadprądowymi B16, czyli na prąd znamionowy 16 A. Dla takiego prądu obciążenia standardem jest właśnie przewód miedziany o przekroju 2,5 mm² ułożony pod tynkiem. Zapewnia on odpowiednią obciążalność długotrwałą, ograniczenie spadku napięcia oraz bezpieczeństwo cieplne przewodu. Przy obciążeniu rzędu kilku kilowatów (czajnik, pralka, zmywarka, odkurzacz, czasem kilka urządzeń jednocześnie) cieńszy przewód mógłby się nadmiernie nagrzewać, co w dłuższej perspektywie zwiększa ryzyko uszkodzenia izolacji, a nawet pożaru. Moim zdaniem warto to zapamiętać bardzo praktycznie: oświetlenie – 1,5 mm², gniazda – 2,5 mm², większe odbiorniki stałe (np. płyta indukcyjna) – jeszcze większe przekroje, dobierane z obliczeń. Dla gniazd nie chodzi tylko o sam prąd, ale też o długość linii i spadek napięcia. Normy i wytyczne (np. PN-HD 60364) wymagają, żeby spadek napięcia w obwodach końcowych był ograniczony, a większy przekrój przewodu pomaga ten warunek spełnić. W praktyce instalator, projektując obwód gniazd w mieszkaniu, przyjmuje przewód miedziany YDYp 3×2,5 mm² w tynku, zabezpieczony B16. To jest dziś taki „złoty standard” w budownictwie mieszkaniowym. Stosowanie mniejszego przekroju do gniazd zwykłego użytku uznaje się za niezgodne z zasadami sztuki instalatorskiej, a większego – zwykle nie ma sensu ekonomicznego i montażowego, chyba że z konkretnych powodów projektowych. W dobrze zrobionej instalacji przekrój 2,5 mm² daje rozsądny kompromis między bezpieczeństwem, trwałością i kosztem.

Pytanie 10

Jaka jest przyczyna pojawiających się zakłóceń RTV w czasie pracy jednofazowego silnika komutatorowego połączonego w układzie, którego schemat przedstawiono na rysunku?

A. Zbyt duża wartość rezystora regulacyjnego.

B. Przerwa w cewce uzwojenia wzbudzenia.

C. Nadmierny luz w łożyskach.

D. Złe ustawienie szczotek.

Złe ustawienie szczotek w silniku komutatorowym ma kluczowe znaczenie dla prawidłowego działania urządzenia oraz minimalizacji zakłóceń RTV. Szczotki, które są źródłem przewodzenia prądu do wirnika silnika, powinny być prawidłowo ustawione, aby unikać iskrzenia na komutatorze. Iskrzenie to prowadzi nie tylko do strat energii, ale również do emisji zakłóceń elektromagnetycznych, które mogą wpływać na urządzenia RTV. W praktyce, właściwe ustawienie szczotek można osiągnąć poprzez regularne kontrole i właściwą konserwację sprzętu. Dobrze jest stosować się do wytycznych producenta dotyczących wymiany szczotek oraz ich ustawienia, co pozwoli na zwiększenie efektywności silnika i zminimalizowanie ryzyka wystąpienia zakłóceń. W przemyśle elektrycznym i elektronicznym, przestrzeganie standardów dotyczących jakości materiałów eksploatacyjnych, takich jak szczotki węglowe, ma fundamentalne znaczenie dla poprawy wydajności i żywotności silników komutatorowych.

Pytanie 11

Jakiego typu bezpieczniki należy zastosować w półprzewodnikowym układzie energoelektronicznym pokazanym na schemacie?

A. gM

B. gR

C. gL

D. gB

Odpowiedź gR jest poprawna, ponieważ w półprzewodnikowych układach energoelektronicznych istotne jest zastosowanie bezpieczników, które szybko reagują na nadmierne prądy, takie jak te występujące podczas krótkich spięć. Bezpieczniki oznaczone jako gR są zaprojektowane specjalnie do ochrony elementów półprzewodnikowych, które mogą być wrażliwe na przegrzanie i uszkodzenia spowodowane przeciążeniem. Przykładem zastosowania gR mogą być układy zasilania w telekomunikacji, gdzie szybka reakcja na awarię jest kluczowa dla utrzymania ciągłości działania. Standardy IEC 60269 oraz IEC 60947-4-1 wskazują na konieczność stosowania bezpieczników, które charakteryzują się odpowiednią szybkością działania do zabezpieczenia elementów elektronicznych. W praktyce, dobór odpowiednich bezpieczników gR może znacząco wpłynąć na niezawodność całego układu, zapobiegając kosztownym awariom i przestojom w pracy systemu.

Pytanie 12

W której z wymienionych sytuacji można zamknąć łącznik Ł, który przyłączy prądnicę synchroniczną do sieci sztywnej w układzie przedstawionym na schemacie?

A. Żarówki świecą jednocześnie, a woltomierz V1 wskazuje wartość bliską 400 V

B. Żarówki zgasły, a woltomierz V0 wskazuje wartość bliską 0 V

C. Żarówki zgasły, a woltomierz V0 wskazuje wartość bliską 400 V

D. Żarówki zapalają się i gasną niejednocześnie, a woltomierz V2 wskazuje wartość bliską 0 V

Dobra robota! Twoja odpowiedź, gdzie żarówki są zgaszone i woltomierz V0 pokazuje wartość bliską 0 V, jest bardzo istotna, jeśli chodzi o podłączanie prądnicy synchronicznej do sieci. Gdy żarówki są wyłączone, to znaczy, że napięcie prądnicy i sieci jest prawie identyczne, co jest super ważne do prawidłowej synchronizacji. Woltomierz pokazujący blisko 0 V mówi nam, że nie ma sporych różnic, więc ryzyko awarii podczas łączenia jest mniejsze. Z mojego doświadczenia, przed podłączeniem prądnicy dobrze jest zawsze upewnić się, że wszystko jest w zgodzie. To pasuje do tego, co mówi się o odpowiedzialności operacyjnej – chodzi o to, żeby minimalizować ryzyko i zapewnić bezpieczeństwo w systemach energetycznych. No i nie zapomnijmy o odpowiednich zabezpieczeniach, które powinny wykrywać różnice fazowe i mieć procedury awaryjne. To istotna sprawa w zarządzaniu energią.

Pytanie 13

Jakie rozwiązania powinny być wdrożone, aby zapewnić ochronę przed porażeniem elektrycznym w przypadku uszkodzenia pracowników obsługujących maszynę roboczą, która jest napędzana silnikiem trójfazowym o napięciu 230/400 V, podłączonym do sieci TN-S i zabezpieczonym wyłącznikiem różnicowoprądowym?

A. Podłączyć obudowę silnika do przewodu N

B. Wykorzystać zasilanie w systemie PELV

C. Podłączyć obudowę silnika do przewodu PE

D. Wprowadzić zasilanie w systemie SELV

Prawidłowe połączenie korpusu silnika z przewodem PE (ochronnym) jest kluczowe dla zapewnienia efektywnej ochrony przeciwporażeniowej w układach zasilania trójfazowego. W systemie TN-S, przewód PE jest oddzielony od przewodu neutralnego (N), co zwiększa bezpieczeństwo użytkowania. Połączenie to zabezpiecza przed niebezpiecznymi napięciami, które mogą wystąpić wskutek uszkodzenia izolacji lub innych awarii. Przykładowo, jeśli izolacja przewodu fazowego ulegnie uszkodzeniu, prąd może przepływać do korpusu maszyny. Dzięki połączeniu z przewodem PE, prąd zostanie skierowany do ziemi, co pozwoli na szybkie zadziałanie wyłącznika różnicowoprądowego, minimalizując ryzyko porażenia prądem. Takie podejście jest zgodne z normami IEC 60364 oraz PN-EN 61140, które podkreślają znaczenie zastosowania ochrony przed dotykiem bezpośrednim oraz pośrednim, a także wskazują na konieczność odpowiedniego uziemienia elementów metalowych. W praktyce, stosowanie przewodów o odpowiednim przekroju oraz regularne kontrole instalacji są kluczowe dla utrzymania bezpieczeństwa w środowisku pracy.

Pytanie 14

Jaki przekrój przewodu należy dobrać do zasilania odbiornika jednofazowego o danych S_n = 4,6 kVA i U_n = 230 V, stosując kryterium obciążalności prądowej na podstawie danych przedstawionych w tabeli?

Obciążalność
mm²	1,0	1,5	2,5	4,0	6,0
A	15	19	24	32	42

A. 2,5 mm2

B. 1,5 mm2

C. 6,0 mm2

D. 4,0 mm2

Wybór przekroju przewodu 2,5 mm2 jest uzasadniony, ponieważ przekrój ten zapewnia odpowiednią obciążalność prądową dla odbiornika jednofazowego o mocy 4,6 kVA i napięciu 230 V. Obliczony prąd obciążenia wynosi około 20 A, co mieści się w granicach obciążalności prądowej przewodu 2,5 mm2, wynoszącej 24 A. Zastosowanie przewodu o właściwej średnicy jest kluczowe dla zapewnienia bezpieczeństwa instalacji elektrycznej i minimalizowania strat energetycznych. W praktyce, dobór odpowiedniego przekroju przewodu powinien być zawsze oparty na rzeczywistych warunkach eksploatacji, takich jak długość przewodu, temperatura otoczenia oraz sposób układania (np. w rurach, na otwartej przestrzeni). Przy projektowaniu instalacji elektrycznych warto również uwzględnić normy PN-IEC, które określają wymagania dotyczące obciążalności przewodów oraz ich zastosowania w różnych warunkach. Prawidłowy dobór przekroju przewodu jest kluczowym elementem zapobiegania przegrzewaniu się instalacji, co może prowadzić do uszkodzeń oraz zwiększonego ryzyka pożaru.

Pytanie 15

Jak można podnieść moc bierną indukcyjną oddawaną do sieci przez działającą w elektrowni prądnicę synchroniczną przy niezmiennej mocy czynnej?

A. Zwiększając prąd wzbudzenia

B. Zwiększając moment napędowy

C. Zmniejszając prąd wzbudzenia

D. Zmniejszając moment napędowy

Zwiększając prąd wzbudzenia prądnicy synchronicznej, można zwiększyć moc bierną indukcyjną wydawaną do sieci, zachowując stałą moc czynną. Prąd wzbudzenia kontroluje strumień magnetyczny w wirniku maszyny, a większy prąd wzbudzenia prowadzi do wzrostu tego strumienia. W rezultacie maszyna może wytwarzać więcej mocy biernej, co jest istotne w kontekście stabilności systemu elektroenergetycznego, szczególnie w przypadku dużych odbiorników mocy biernej. W praktyce, zwiększenie prądu wzbudzenia jest standardową metodą wykorzystywaną w elektrowniach, aby dostosować poziom mocy biernej do wymagań sieci. To podejście jest zgodne z zasadami zarządzania mocą bierną, które są kluczowe dla utrzymania równowagi energetycznej oraz jakości dostarczanej energii elektrycznej. Warto również zauważyć, że nadmierne zwiększenie prądu wzbudzenia może prowadzić do zjawiska nasycenia, dlatego operatorzy muszą starannie monitorować i regulować wartość wzbudzenia.

Pytanie 16

Które urządzenie należy zastosować do pomiaru temperatury obudowy i łożysk urządzenia napędowego?

A. Urządzenie 3.

B. Urządzenie 4.

C. Urządzenie 2.

D. Urządzenie 1.

Urządzenie 3, czyli kamera termowizyjna, jest idealnym narzędziem do bezkontaktowego pomiaru temperatury obudowy i łożysk urządzenia napędowego. Dzięki technologii obrazowania termalnego, kamera ta pozwala na szybkie i precyzyjne zdiagnozowanie potencjalnych problemów związanych z przegrzewaniem się elementów mechanicznych. W przemyśle, gdzie monitorowanie stanu technicznego maszyn jest kluczowe dla zapewnienia ciągłości produkcji, zastosowanie kamer termograficznych staje się standardem. Pomiar temperatury za pomocą kamery termowizyjnej umożliwia identyfikację miejsc, które mogą być narażone na nadmierne zużycie lub uszkodzenia, co w konsekwencji pozwala na zaplanowanie działań serwisowych zanim dojdzie do awarii. Warto również zauważyć, że pomiar za pomocą kamery termograficznej jest zgodny z normami branżowymi, takimi jak ISO 18434, które określają najlepsze praktyki w zakresie monitorowania stanu maszyn. Dzięki tym zaletom, kamera termograficzna staje się nieocenionym narzędziem w zakresie utrzymania ruchu i zarządzania ryzykiem awarii.

Pytanie 17

Kontrole instalacji elektrycznej w obiektach użyteczności publicznej powinny być przeprowadzane nie rzadziej niż co

A. 4 lata

B. 3 lata

C. 2 lata

D. 5 lat

Przeglądy instalacji elektrycznej w budynkach użyteczności publicznej powinny być przeprowadzane nie rzadziej niż co 5 lat, co jest zgodne z przepisami oraz normami zawartymi w Polskich Normach (PN). Regularne przeglądy mają na celu zapewnienie bezpieczeństwa użytkowników obiektów oraz zachowanie sprawności technicznej instalacji. W trakcie przeglądów dokonuje się oceny stanu technicznego instalacji, co pozwala na wczesne wykrycie ewentualnych usterek czy nieprawidłowości, które mogłyby prowadzić do niebezpiecznych sytuacji, takich jak pożar czy porażenie prądem. Przykładowo, w obiektach takich jak szkoły czy szpitale, gdzie bezpieczeństwo jest kluczowe, regularne przeglądy są niezbędne, aby spełniać wymogi prawa oraz zapewnić komfort i bezpieczeństwo ich użytkowników. Pamiętajmy, że odpowiedzialność za przeprowadzanie tych przeglądów spoczywa na właścicielu obiektu, który powinien współpracować z wyspecjalizowanymi firmami elektrycznymi, aby mieć pewność, że prace są prowadzone zgodnie z aktualnymi normami i najlepszymi praktykami.

Pytanie 18

Dla urządzenia zasilanego trójfazową instalacją elektryczną o napięciu nominalnym 400 V maksymalny pobór mocy wynosi 13 kW. Określ minimalną wartość prądu znamionowego zabezpieczenia przedlicznikowego, przyjmując rezystancyjny charakter odbiorników i pomijając problem selektywności zabezpieczeń?

A. 16 A

B. 10 A

C. 25 A

D. 20 A

Wybór niewłaściwej wartości prądu znamionowego zabezpieczenia przedlicznikowego może wynikać z błędnych założeń dotyczących obliczeń oraz zrozumienia charakterystyki instalacji trójfazowej. Przykładowo, wybór 25 A może wydawać się uzasadniony w kontekście zabezpieczenia przed przeciążeniem, jednak przekracza on obliczoną wartość prądu znamionowego, co może prowadzić do nieodpowiedniej ochrony. Przy wyborze zabezpieczeń istotne jest, aby były one dostosowane do rzeczywistych warunków pracy. Zbyt wysoka wartość prądu zabezpieczenia zwiększa ryzyko uszkodzenia odbiorników, ponieważ nie będą one odpowiednio chronione przed przeciążeniami, a ich praca może stać się niestabilna. Z kolei wybór 16 A oraz 10 A jest niebezpieczny, ponieważ nie zapewniają one wystarczającej mocy dla zasilania odbiorników o mocy 13 kW. Zabezpieczenia te mogą działać w trybie wyzwolenia zbyt często, co prowadzi do niepożądanych przerw w zasilaniu i mogą skutkować uszkodzeniami urządzeń. Przy doborze wartości prądu zabezpieczenia, warto również wziąć pod uwagę normy branżowe, takie jak PN-IEC 60364, które zalecają dobór zabezpieczeń z odpowiednim marginesem, aby zapewnić bezpieczeństwo i stabilność pracy instalacji. Dlatego kluczowe jest zrozumienie zasadności doboru odpowiednich zabezpieczeń i ich wpływu na pracę całej instalacji elektrycznej.

Pytanie 19

Która z wymienionych prac modernizacyjnych w instalacji elektrycznej niskiego napięcia wymaga zastosowania maszyny przedstawionej na ilustracji?

A. Wykonanie instalacji elektrycznej natynkowej.

B. Przebudowa przyłącza napowietrznego.

C. Wymiana przyłącza ziemnego.

D. Rozbudowa instalacji elektrycznej podłogowej.

Wybór niepoprawnych odpowiedzi może wynikać z nieporozumienia dotyczącego specyfiki prac modernizacyjnych w instalacjach elektrycznych. Przebudowa przyłącza napowietrznego, choć również związana z instalacjami elektrycznymi, nie wymaga użycia koparki łańcuchowej, ponieważ jest realizowana na powierzchni, bez potrzeby wykonywania głębokich wykopów. Podobnie, wykonanie instalacji elektrycznej natynkowej to proces polegający na umieszczaniu przewodów na powierzchni ścian, co nie wiąże się z koniecznością wykopów, a raczej z umiejętnym ich montażem i estetycznym wykończeniem. Rozbudowa instalacji elektrycznej podłogowej także nie wymaga głębokich wykopów, ponieważ często odbywa się przez dodawanie nowych elementów do istniejącej struktury, co nie stawia przed wykonawcą takich wyzwań, jakie stawia wymiana przyłącza ziemnego. Wybór niewłaściwej odpowiedzi może również wynikać z braku zrozumienia, że nie wszystkie prace w instalacjach elektrycznych niskiego napięcia wymagają wykorzystania ciężkiego sprzętu. Zrozumienie kontekstu zastosowania odpowiednich narzędzi w zależności od specyfiki prac jest kluczowe w tej branży, co podkreśla znaczenie szkoleń i znajomości standardów branżowych.

Pytanie 20

Jakie z wymienionych działań należy do inspekcji urządzenia napędowego z elektrycznym silnikiem podczas jego pracy?

A. Weryfikacja czystości obudowy

B. Kontrola stanu zamocowania osłony wentylatora

C. Sprawdzenie urządzeń ochronnych

D. Zbadanie poziomu nagrzewania obudowy i łożysk

W niniejszym przypadku wybór odpowiedzi dotyczącej sprawdzania czystości obudowy, kontroli urządzeń zabezpieczających oraz stanu zamocowania osłony wentylatora, choć istotny w kontekście ogólnego utrzymania urządzenia, nie odnosi się bezpośrednio do oględzin w ruchu. Sprawdzanie czystości obudowy, mimo że ma znaczenie dla trwałości materiałów i estetyki, nie dostarcza istotnych informacji o stanie technicznym urządzenia w trakcie pracy. Kontrola urządzeń zabezpieczających jest kluczowym elementem zapewnienia bezpieczeństwa, ale jej analiza zazwyczaj odbywa się w trybie postoju, a nie podczas eksploatacji. Natomiast kontrola stanu zamocowania osłony wentylatora, choć istotna, nie daje pełnego obrazu w kontekście oceny wydajności termicznej. Pomija ona kluczowy aspekt, jakim jest monitorowanie temperatury łożysk i obudowy, które są bezpośrednio narażone na działanie sił operacyjnych. Często zdarza się, że osoby oceniające stan urządzenia koncentrują się na aspektach wizualnych lub zabezpieczających, zapominając o fundamentalnym znaczeniu parametrów operacyjnych, takich jak temperatura. Ignorowanie tych czynników może prowadzić do poważnych awarii oraz kosztownych przestojów, co podkreśla znaczenie prawidłowego podejścia do monitorowania stanu technicznego urządzenia w trakcie jego pracy.

Pytanie 21

Którą czynność należy wykonać przed uruchomieniem silnika trójfazowego pracującego w urządzeniu budowlanym przenośnym, po zmianie miejsca jego pracy?

A. Zmierzyć rezystancję izolacji urządzenia.

B. Sprawdzić symetrię napięć w sieci.

C. Sprawdzić kolejność faz w sieci zasilającej.

D. Zmierzyć prąd różnicowy wyłącznika różnicowoprądowego.

Wiele osób intuicyjnie skupia się na „jakości” zasilania albo na ogólnym stanie technicznym urządzenia, i stąd biorą się odpowiedzi typu: sprawdzić symetrię napięć, zmierzyć rezystancję izolacji czy nawet prąd różnicowy wyłącznika. Brzmi to fachowo, ale w tym konkretnym kontekście – przenośne urządzenie budowlane z silnikiem trójfazowym po zmianie miejsca pracy – kluczowy problem jest inny. Chodzi o to, w którą stronę ten silnik zacznie się obracać po podłączeniu do nowego gniazda. Symetria napięć w sieci jak najbardziej ma znaczenie dla żywotności silnika, nagrzewania uzwojeń i momentu obrotowego, ale nie decyduje o kierunku wirowania. Można mieć pięknie symetryczne napięcia i jednocześnie zamienione dwie fazy, co spowoduje odwrotne obroty. To właśnie kolejność faz, a nie symetria, determinuje kierunek wirowania pola magnetycznego w silniku trójfazowym. Pomiar rezystancji izolacji jest bardzo ważnym badaniem okresowym, wykonywanym przy przeglądach, po naprawach, po dłuższym postoju czy zalaniu urządzenia. Nie robi się go jednak rutynowo za każdym przeniesieniem maszyny z miejsca na miejsce, bo wymaga odłączenia, odpowiedniego miernika (megomierza) i spełnienia określonych warunków pomiaru. To jest element gospodarki remontowo-pomiarowej, a nie typowa czynność przed każdym startem. Podobnie z prądem różnicowym wyłącznika RCD – w praktyce sprawdza się działanie RCD przyciskiem „T” lub specjalnym testerem, ale nie mierzy się prądu różnicowego przed każdym uruchomieniem silnika. Poza tym pomiar ten nic nie mówi o kierunku obrotów silnika. Typowy błąd myślowy polega tu na wrzuceniu do jednego worka „wszystkich możliwych pomiarów” i założeniu, że im bardziej skomplikowany pomiar, tym lepiej. Tymczasem w tym zadaniu chodzi o bardzo prostą, ale krytyczną z punktu widzenia bezpieczeństwa i poprawnej pracy czynność: upewnienie się, że kolejność faz w nowym punkcie zasilania odpowiada wymaganiom danego urządzenia, tak aby silnik kręcił się we właściwym kierunku i nie stwarzał zagrożenia na budowie.

Pytanie 22

Który przekrój kabla najczęściej używa się do tworzenia obwodów gniazdek w instalacjach domowych podtynkowych?

A. 1,5 mm²

B. 4 mm²

C. 2,5 mm²

D. 1 mm²

Przekrój przewodu 2,5 mm² jest najczęściej stosowany do wykonywania obwodów gniazd wtyczkowych w instalacjach mieszkaniowych podtynkowych, ponieważ zapewnia odpowiednią nośność prądową oraz minimalizuje ryzyko przegrzewania się przewodów. Zgodnie z normą PN-IEC 60364, obwody gniazd wtyczkowych powinny być projektowane z uwzględnieniem maksymalnych obciążeń, które mogą wystąpić w gospodarstwie domowym. Obwody z przekrojem 2,5 mm² są w stanie obsłużyć obciążenie do 16A, co jest wystarczające dla większości sprzętu AGD oraz elektroniki. Przykładowo, standardowa pralka, zmywarka czy kuchenka elektryczna wymagają takiego przekroju, aby zapewnić ich prawidłowe działanie. Użycie mniejszych przekrojów, takich jak 1 mm² czy 1,5 mm², może prowadzić do nadmiernego nagrzewania się przewodów, co zwiększa ryzyko pożaru. Dlatego stosowanie przewodów o przekroju 2,5 mm² w gniazdach wtyczkowych jest zgodne z zasadami bezpieczeństwa oraz dobrymi praktykami w zakresie instalacji elektrycznych.

Pytanie 23

W trakcie serwisowania silnika indukcyjnego jednofazowego pracownik przez przypadek zamienił miejscami kondensator rozruchowy o pojemności 300 µF z kondensatorem roboczym o pojemności 50 µF. Jakie mogą być konsekwencje tego błędu?

A. Zniszczenie kondensatora 50 µF podczas uruchamiania silnika

B. Silnik zmieni swój kierunek obrotów

C. Uszkodzenie uzwojenia pomocniczego po kilku minutach działania silnika

D. Silnik nie włączy się

Podczas rozruchu silnika indukcyjnego jednofazowego, kondensator rozruchowy o pojemności 300 µF jest kluczowy dla zapewnienia momentu obrotowego niezbędnego do uruchomienia silnika. Jeśli zamienimy go z kondensatorem pracy 50 µF, silnik nie otrzyma odpowiedniej wartości pojemności, co skutkuje niewystarczającym momentem obrotowym. W rezultacie silnik nie ruszy. To zjawisko jest zgodne z zasadami działania silników indukcyjnych, gdzie kondensatory pełnią istotną rolę w tworzeniu przesunięcia fazowego między prądem a napięciem. W praktyce, stosowanie odpowiednich kondensatorów zgodnych z wymaganiami producenta, jest kluczowe dla prawidłowego działania silników. Właściwe dobieranie kondensatorów to standardowa praktyka, która minimalizuje ryzyko awarii i zapewnia długotrwałą niezawodność urządzeń elektrycznych.

Pytanie 24

Którego z przedstawionych urządzeń elektrycznych należy użyć w celu realizacji ochrony przeciwporażeniowej w obwodzie silnika trójfazowego pracującego w sieci TN-S?

A. Urządzenia 4.

B. Urządzenia 1.

C. Urządzenia 2.

D. Urządzenia 3.

W obwodzie silnika trójfazowego pracującego w sieci TN-S łatwo pomylić urządzenia służące do ochrony samego silnika z urządzeniami, które realizują ochronę przeciwporażeniową ludzi. To jest bardzo typowy błąd: ktoś widzi przekaźnik termiczny, czujnik zaniku fazy czy nawet sam stycznik i myśli, że skoro one „zabezpieczają” silnik, to automatycznie zapewniają też ochronę przeciwporażeniową. Niestety tak to nie działa. Ochrona przeciwporażeniowa przy uszkodzeniu w układzie TN-S opiera się na samoczynnym wyłączeniu zasilania w wymaganym czasie, a to może zapewnić tylko aparat, który reaguje na prądy zwarciowe i przeciążeniowe w pętli zwarcia, czyli odpowiednio dobrany wyłącznik nadprądowy lub podobne urządzenie łączeniowo-zabezpieczające. Przekaźnik termiczny, choć bardzo ważny, jest nastawiany na prąd długotrwały silnika i reaguje na przeciążenia cieplne, a nie na zwarcie doziemne z dużym prądem. W przypadku przebicia uzwojenia na obudowę może nawet nie zadziałać wystarczająco szybko, a czasem w ogóle nie zadziała, jeśli prąd uszkodzeniowy nie przekroczy jego nastawy. Stycznik z kolei służy głównie do załączania i wyłączania silnika w normalnych warunkach pracy, sterowania zdalnego, automatyki – nie jest aparatem zabezpieczającym, tylko łączeniowym. Może być elementem toru wyłączenia, ale nie zastępuje wyłącznika nadprądowego. Spotyka się też przekonanie, że w każdej sytuacji najlepszym rozwiązaniem jest wyłącznik różnicowoprądowy. W sieci TN-S różnicówka może być stosowana jako dodatkowy środek ochrony, szczególnie w obwodach gniazd wtyczkowych czy w środowisku o podwyższonym zagrożeniu, ale podstawowy środek ochrony przy uszkodzeniu to nadal samoczynne wyłączenie zasilania przez zabezpieczenie nadprądowe przy spełnionych warunkach pętli zwarcia. Nadmierne poleganie na wyłącznikach RCD przy jednoczesnym zaniedbaniu właściwego doboru zabezpieczeń nadprądowych i przewodu PE jest, z mojego doświadczenia, dość częstym i groźnym błędem projektowym. Kluczowe jest zrozumienie, że w TN-S skuteczność ochrony przeciwporażeniowej sprawdza się przez analizę impedancji pętli zwarcia i charakterystyki zabezpieczenia nadprądowego, a nie przez sam fakt obecności jakiegokolwiek „zabezpieczenia” w szafie silnikowej.

Pytanie 25

W jakim układzie sieciowym wyłączniki różnicowoprądowe nie mogą być używane jako elementy ochrony przed porażeniem w przypadku awarii?

A. TN-S

B. IT

C. TN-C

D. TT

Odpowiedź TN-C jest poprawna, ponieważ w tym układzie sieciowym nie można stosować wyłączników różnicowoprądowych (WRP) jako elementów ochrony przeciwporażeniowej. W systemie TN-C, gdzie neutralny przewód (N) oraz ochronny przewód (PE) są połączone w jeden przewód (PEN), istnieje ryzyko, że WRP nie zadziała w przypadku uszkodzenia. Dzieje się tak, ponieważ wszelkie prądy upływowe mogą być zrównoważone przez prąd neutralny i nie będą rejestrowane przez wyłącznik. Przykładowo, w instalacjach przemysłowych lub budowlanych z układem TN-C, zastosowanie WRP może prowadzić do sytuacji, w których osoba dotykająca części metalowe staje się narażona na porażenie prądem, ponieważ WRP nie wykryje niewielkich różnic prądowych. Dobrymi praktykami w systemach TN-C są stosowanie dodatkowych środków ochrony, takich jak zabezpieczenia przez izolację oraz odpowiednie uziemienie, które mogą zminimalizować ryzyko porażenia. Zgodnie z normą PN-IEC 60364, zaleca się użycie układów TN-S lub TT, gdzie separacja przewodów PE i N pozwala na skuteczne działanie WRP.

Pytanie 26

Jak wpłynie na napięcie dolnej strony transformatora wzrost liczby aktywnych zwojów w uzwojeniu górnym, przy niezmienionym napięciu zasilania?

A. Nie ulegnie zmianie

B. Wzrośnie

C. Zmniejszy się

D. Spadnie do zera

Zrozumienie działania transformatora wymaga znajomości podstawowych zasad dotyczących napięcia, zwojów oraz ich wzajemnych relacji. Odpowiedzi sugerujące, że napięcie się nie zmieni, mogą wynikać z błędnego założenia, że liczba zwojów nie ma wpływu na napięcie wyjściowe. Takie podejście ignoruje fundamentalne zasady transformacji energii. W rzeczywistości, napięcie na uzwojeniu dolnym jest bezpośrednio związane z liczbą zwojów w uzwojeniu górnym. Jeśli liczba zwojów w uzwojeniu górnym wzrasta, napięcie na dolnym uzwojeniu musi się obniżyć, aby zachować równowagę w transformatorze. Z kolei twierdzenie, że napięcie wzrośnie, jest oparte na niewłaściwym zrozumieniu mechanizmu działania transformatora, gdzie zwiększenie liczby zwojów w jednym uzwojeniu automatycznie nie prowadzi do wzrostu napięcia w innym. Ostatnia możliwość, że napięcie spadnie do zera, może być wynikiem skrajnego myślenia, które nie uwzględnia faktu, że transformator, przy odpowiednim zasilaniu, zawsze wytwarza pewne napięcie na uzwojeniu dolnym, choć może być ono mniejsze niż w przypadku mniejszej liczby zwojów w uzwojeniu górnym. Dobrą praktyką w analizie układów elektrycznych jest zawsze uwzględnianie proporcji i zależności między poszczególnymi elementami, co pozwala na lepsze zrozumienie działania i przewidywanie konsekwencji zmian w układzie.

Pytanie 27

Symbol graficzny którego z elementów należy dorysować w miejscu przerwania obwodu na przedstawionym schemacie, aby układ pełnił funkcję jednopulsowego prostownika sterowanego?

A. Diody Zenera.

B. Kondensatora.

C. Diody prostowniczej.

D. Tyrystora.

W jednopulsowym prostowniku sterowanym kluczowe jest słowo „sterowany”. Oznacza ono, że element prostujący musi umożliwiać regulację chwili rozpoczęcia przewodzenia w każdym półokresie napięcia przemiennego. Zwykła dioda prostownicza przewodzi automatycznie, gdy tylko jest spolaryzowana w kierunku przewodzenia, więc nie daje możliwości zmiany kąta załączenia – mamy wtedy prostownik niesterowany. To typowy błąd myślowy: skoro prostownik, to „na pewno dioda”. W wersji sterowanej potrzebny jest element, który można włączyć sygnałem sterującym, czyli tyrystor lub triak (dla prądu przemiennego dwukierunkowo), ale w tym konkretnym układzie jednopulsowym po stronie wtórnej transformatora stosuje się klasyczny tyrystor jednokierunkowy. Innym częstym skojarzeniem jest kondensator. Kondensator oczywiście bardzo często występuje w prostownikach, ale głównie jako element filtrujący (wygładzanie tętnień) albo element układu snubber do ograniczania przepięć i stromości narastania napięcia du/dt na tyrystorze. Sam kondensator nie pełni jednak funkcji elementu prostującego, nie ma właściwości jednokierunkowego przewodzenia, więc nie może „zastąpić” tyrystora w przerwie obwodu. Pojawia się też odpowiedź z diodą Zenera. Dioda Zenera pełni w prostownikach role pomocnicze: stabilizacja napięcia odniesienia, zabezpieczenie przed przepięciem, czasem ochrona bramki tyrystora. Nie nadaje się do sterowania przepływem dużego prądu obciążenia w pełnym zakresie napięcia wtórnego transformatora, bo jest projektowana na zupełnie inne warunki pracy i ma zupełnie inną charakterystykę prądowo-napięciową. Moim zdaniem warto zapamiętać prostą zasadę: elementem wykonawczym w prostownikach sterowanych jest tyrystor (lub układ tyrystorów), natomiast diody prostownicze, Zenera i kondensatory są dodatkowymi elementami kształtującymi przebiegi, stabilizującymi lub filtrującymi, ale nie zapewniają właściwej „sterowalności” układu.

Pytanie 28

Aby zmierzyć rezystancję izolacji w instalacji elektrycznej, trzeba wyłączyć zasilanie, zablokować włączniki instalacyjne oraz

A. odłączyć uziemienie

B. podłączyć odbiorniki

C. uziemić instalację

D. odłączyć odbiorniki

Odpowiedzi, które sugerują uziemienie instalacji lub podłączenie odbiorników, są błędne z kilku powodów. Uziemienie podczas pomiaru rezystancji izolacji jest niewłaściwe, ponieważ może prowadzić do przepływu prądu przez uziemienie, co zafałszuje wyniki pomiaru i uniemożliwi ocenę stanu izolacji. Standardy bezpieczeństwa, takie jak PN-IEC 60364, wskazują, że przed pomiarami należy całkowicie odłączyć zasilanie i wyeliminować wszelkie potencjalne ścieżki przewodzenia prądu, w tym uziemienie. Podłączenie odbiorników w trakcie pomiaru również jest niewłaściwe, gdyż może to stworzyć dodatkowe obciążenie, które zakłóci ocenę stanu izolacji. Często zdarza się, że technicy pomijają ten kluczowy krok, sądząc, że pomiar można przeprowadzić bez demontażu odbiorników, co prowadzi do błędnych wniosków o jakości izolacji. Podczas przeprowadzania pomiarów rezystancji izolacji, ważne jest, aby przestrzegać procedur, które zapewniają dokładność i bezpieczeństwo. Pamiętajmy, że prawidłowe podejście do pomiarów nie tylko zapewnia zgodność z normami, ale także chroni przed potencjalnymi uszkodzeniami sprzętu oraz zagrożeniem dla użytkowników.

Pytanie 29

Podczas serwisowania urządzenia wymieniono uszkodzony silnik bocznikowy prądu stałego. W trakcie próbnego uruchamiania silnika zauważono, że jego prędkość obrotowa jest wyższa od wartości nominalnej. Co może być przyczyną tego zjawiska?

A. Brak obciążenia na silniku

B. Uszkodzenie w połączeniu uzwojenia bocznikowego z zasilaczem

C. Zwarcie w obwodzie wzbudzenia silnika

D. Uszkodzenie w połączeniu uzwojenia twornika z zasilaczem

Myślenie, że przerwa w połączeniu uzwojenia twornika z zasilaniem może prowadzić do wzrostu prędkości obrotowej jest błędne. Tak naprawdę silnik po prostu stanie, bo nie dostaje zasilania. Wydaje się, że uszkodzenie twornika wpływa na prędkość, ale to nie tak. Brak prądu oznacza, że silnik nie ma szans pracować. Co do zwarcia w obwodzie wzbudzenia, to można by pomyśleć, że to zwiększy prędkość, ale w praktyce zazwyczaj kończy się to uszkodzeniem silnika. Być może myślisz, że przerwa w uzwojeniu bocznikowym nie wpłynie na pracę silnika, ale to naprawdę kluczowa rzecz, jeśli chodzi o stabilność i regulację prędkości. A ta koncepcja o braku obciążenia silnika, chociaż brzmi sensownie, nie wyjaśnia wzrostu prędkości, który może się zdarzyć, gdy nie ma wzbudzenia; obciążenie na pewno ma znaczenie, ale w sytuacjach takich jak problemy z wzbudzeniem, to brak wzbudzenia może prowadzić do niekontrolowanego przyspieszania. Ogólnie rzecz biorąc, zarządzanie prędkością silników prądu stałego wymaga dobrego zrozumienia, jak różne elementy współdziałają, żeby wszystko działało jak trzeba.

Pytanie 30

W szlifierce uszkodzony został wirnik. Na rysunku z dokumentacji techniczno-ruchowej jest on oznaczony numerem

A. 12

B. 9

C. 35

D. 50

Wybór innych numerów, takich jak 12, 35 czy 50, jest niepoprawny z kilku powodów. Przede wszystkim, oznaczenia w dokumentacji techniczno-ruchowej są ściśle określone i do każdego elementu przypisany jest unikalny numer, który pozwala na jednoznaczną identyfikację. Trudności w trafnym wyborze numeru mogą wynikać z niedostatecznej znajomości dokumentacji technicznej, co jest niezwykle istotne w kontekście pracy z maszynami. Na przykład, oznaczenia 12, 35 i 50 mogą odnosić się do innych elementów konstrukcyjnych, takich jak obudowa, wały czy elementy zabezpieczające, które nie mają związku z wirnikiem. Zrozumienie, gdzie na rysunku znajdują się poszczególne części oraz ich funkcje, jest kluczowe dla skutecznej diagnostyki i naprawy. Ponadto, często zdarza się, że osoby przystępujące do analizy dokumentacji koncentrują się na zewnętrznych cechach maszyn, ignorując wnętrze oraz istotne oznaczenia. Niezrozumienie rysunku technicznego może prowadzić do błędnych wniosków oraz decyzji, co w rezultacie wpływa na efektywność pracy i bezpieczeństwo użytkowania maszyn. Dlatego tak ważne jest, aby dokładnie zapoznawać się z dokumentacją i dążyć do wyeliminowania typowych błędów myślowych związanych z identyfikacją elementów w rysunkach technicznych.

Pytanie 31

W którym z wymienionych miejsc instalacji elektrycznej domu jednorodzinnego należy zamontować aparat przedstawiony na rysunku?

A. W tablicy rozdzielczej garażu.

B. W złączu głównym budynku.

C. W gnieździe lub puszkach instalacyjnych.

D. Na głównej szynie wyrównawczej.

Wybór niewłaściwego miejsca montażu aparatu ochrony przeciwprzepięciowej może prowadzić do poważnych konsekwencji w zakresie ochrony instalacji elektrycznej. Instalowanie takiego urządzenia w tablicy rozdzielczej garażu, chociaż teoretycznie możliwe, nie zapewnia optymalnej ochrony dla całego budynku. Tablica rozdzielcza w garażu zazwyczaj obsługuje jedynie kilka obwodów, co ogranicza zakres ochrony. Ponadto, złącze główne budynku jest miejscem, w którym energia elektryczna wchodzi do budynku, a więc to tam powinno być skoncentrowane zabezpieczenie przed przepięciami. Gniazda i puszki instalacyjne są punktami, w których dochodzi do rozdziału energii, ale nie są one odpowiednie do montażu aparatów ochrony przeciwprzepięciowej, ponieważ nie są w stanie skutecznie chronić całej instalacji. Podobnie, umieszczanie takiego urządzenia na głównej szynie wyrównawczej nie spełnia jego podstawowej funkcji, gdyż jego rolą jest ochrona przed przepięciami, a nie wyrównywanie potencjałów. Należy również podkreślić, że błędne postrzeganie roli aparatów ochronnych w instalacji elektrycznej często wynika z braku zrozumienia ich działania i przeznaczenia. Zainstalowanie ich w niewłaściwy sposób może prowadzić do zwiększonego ryzyka uszkodzenia urządzeń, a nawet zagrożenia dla życia i zdrowia użytkowników.

Pytanie 32

Który z poniższych środków ostrożności nie jest wymagany do bezpiecznego przeprowadzenia prac na linii napowietrznej odłączonej od zasilania?

A. Uziemienie odłączonej linii

B. Używanie sprzętu izolacyjnego

C. Ogrodzenie obszaru pracy

D. Zarządzanie pracą w grupie

Odpowiedź 'Stosowanie sprzętu izolacyjnego' jest prawidłowa, ponieważ w przypadku prac przy linii napowietrznej, która jest wyłączona spod napięcia, nie ma konieczności stosowania sprzętu izolacyjnego. Sprzęt izolacyjny, taki jak rękawice i narzędzia, jest niezbędny w sytuacjach, gdy istnieje ryzyko wystąpienia wysokiego napięcia. W przypadku linii, która jest bezpiecznie wyłączona, nie ma takiego ryzyka, co oznacza, że użycie sprzętu izolacyjnego nie jest wymagane. Mimo to, w praktyce zaleca się stosowanie sprzętu ochronnego dla pewności, zwłaszcza gdy pracownicy nie mają pełnej pewności co do stanu instalacji. Dodatkowo, w wielu branżach stosuje się zasady BHP, które zalecają zachowanie ostrożności i przygotowanie do ewentualnych awarii, nawet gdy urządzenia są wyłączone. Standardy, takie jak normy ISO i PN, podkreślają znaczenie bezpieczeństwa pracy oraz stosowania odpowiednich procedur i praktyk przy wszelkich czynnościach związanych z energią elektryczną.

Pytanie 33

W przypadku porażenia prądem elektrycznym pracownika w zakładzie pracy należy powiadomić w pierwszej kolejności

A. pogotowie ratunkowe i przełożonych.

B. straż zakładową i pogotowie ratunkowe.

C. straż pożarną i pogotowie ratunkowe.

D. przełożonych i straż zakładową.

W sytuacji porażenia prądem elektrycznym w zakładzie pracy absolutnym priorytetem jest ratowanie zdrowia i życia człowieka, dlatego w pierwszej kolejności należy powiadomić pogotowie ratunkowe oraz przełożonych. To jest zgodne z podstawowymi zasadami BHP oraz z praktyką obowiązującą w większości zakładów przemysłowych. Pogotowie ratunkowe dysponuje personelem medycznym i sprzętem do udzielania specjalistycznej pomocy przy zatrzymaniu krążenia, zaburzeniach rytmu serca, oparzeniach elektrycznych i urazach wtórnych, np. po upadku z wysokości. Przełożony natomiast odpowiada za organizację akcji ratunkowej na terenie zakładu, zabezpieczenie miejsca zdarzenia, wezwanie służb wewnętrznych, np. służby BHP czy straży zakładowej, a także późniejszą analizę wypadku i dokumentację. Moim zdaniem w realnych warunkach dobrze wyszkolona załoga robi to równolegle: jedna osoba dzwoni po pogotowie, druga powiadamia przełożonego, a trzecia zaczyna udzielać pierwszej pomocy. W praktyce zakładowej bardzo często jest to opisane w instrukcjach BHP i instrukcjach stanowiskowych – tam wprost bywa zapisane, że przy wypadku przy pracy, w szczególności przy porażeniu prądem, należy niezwłocznie wezwać pogotowie ratunkowe, a następnie przełożonego lub dyspozytora. Ważne jest też, żeby przed dotknięciem poszkodowanego odłączyć zasilanie, stosować środki ochrony indywidualnej i nie narażać siebie na porażenie. W nowoczesnych zakładach coraz częściej szkoli się pracowników, żeby nie tracić czasu na szukanie „właściwej” osoby, tylko natychmiast dzwonić pod 112 albo 999, a równolegle zawiadamiać strukturę służbową. To jest po prostu zdrowy rozsądek połączony z dobrą praktyką branżową i przepisami ochrony i bezpieczeństwa.

Pytanie 34

Jakie urządzenia są najmniej podatne na obecność wyższych harmonicznych w napięciu oraz prądzie zasilającym?

A. Silniki indukcyjne

B. Lampy wyładowcze

C. Transformatory

D. Piece grzewcze

Piece grzewcze to takie urządzenia, które radzą sobie całkiem dobrze nawet z wyższymi harmonicznymi napięcia i prądów. W przeciwieństwie do silników indukcyjnych czy transformatorów, które mogą mieć z tym poważne problemy, piece grzewcze zamieniają energię elektryczną w ciepło. To oznacza, że ich działanie nie zależy od kształtu fali zasilającej, więc są dość odporne na różne zniekształcenia. Jeśli chodzi o standardy, jak IEC 61000, które dotyczą odporności na zakłócenia elektromagnetyczne, to piece grzewcze mogą dobrze działać nawet w trudnych warunkach z dużymi zniekształceniami harmonicznymi. W przemyśle piece grzewcze, na przykład elektryczne piekarniki w piekarni czy systemy ogrzewania, mogą pracować stabilnie i efektywnie, co sprawia, że są popularnym wyborem tam, gdzie jakość zasilania może nastręczać problemów.

Pytanie 35

Na podstawie przedstawionej charakterystyki mechanicznej silnika elektrycznego można stwierdzić, że silnik ten

A. zwiększa prędkość obrotową wraz ze wzrostem momentu obrotowego.

B. rozbiega się przy biegu jałowym.

C. wykazuje przy rozruchu moment obrotowy równy znamionowemu.

D. wykazuje mały moment obrotowy podczas rozruchu.

Silnik elektryczny, który rozbiega się przy biegu jałowym, jest układem, w którym moment obrotowy jest minimalny, a prędkość obrotowa wzrasta do wartości maksymalnej w miarę zmniejszania się obciążenia. Zjawisko to można zaobserwować na charakterystyce mechanicznej, gdzie przy zerowym momencie obrotowym prędkość obrotowa osiąga swój szczyt. Takie działanie jest typowe dla silników asynchronicznych, które podczas biegu jałowego nie są obciążone, co pozwala im osiągnąć wysokie prędkości bez ryzyka przeciążenia. Zrozumienie tego zachowania jest kluczowe w projektowaniu układów napędowych, gdzie konieczne jest zapewnienie właściwej dynamiki podczas rozruchu i pracy silnika. Przykłady zastosowań obejmują wentylatory, pompy i inne maszyny, w których kluczowe jest szybkie osiąganie prędkości obrotowej. W praktyce, dla efektywnego działania silników elektrycznych, istotne jest, aby dobierać parametry pracy silnika zgodnie z jego charakterystyką, co jest zgodne z normami branżowymi oraz zasadami inżynierii elektrycznej.

Pytanie 36

Jakie metody zapewniają ochronę przed porażeniem w instalacji fotowoltaicznej na stronie prądu stałego w przypadku uszkodzenia?

A. umieszczenie wszystkich komponentów na izolowanym podłożu

B. wykonanie wszystkich elementów w II klasie ochronności

C. użycie automatycznego wyłączenia zasilania poprzez wyłączniki nadprądowe

D. użycie automatycznego wyłączenia zasilania przez zastosowanie bezpieczników topikowych

Umieszczanie wszystkich urządzeń na podłożu izolacyjnym może wydawać się praktycznym rozwiązaniem, jednak nie zapewnia ono wystarczającego poziomu ochrony w przypadku uszkodzenia instalacji. Izolacja podłoża nie jest wystarczającym zabezpieczeniem, ponieważ nie eliminuje ryzyka pojawienia się napięcia na komponentach, które mogą stać się niebezpieczne w przypadku awarii. W przypadku wykonania urządzeń w II klasie ochronności, takie rozwiązanie zapewnia znacznie większą pewność bezpieczeństwa użytkowników. Stosowanie samoczynnego wyłączenia zasilania za pomocą bezpieczników topikowych również nie jest odpowiednim podejściem, ponieważ nie zapewnia ono szybkiej reakcji na awarie, a sama konstrukcja bezpieczników może nie być dostosowana do specyfiki prądu stałego. Co więcej, bezpieczniki topikowe mogą nie zadziałać w każdym przypadku awarii, co zwiększa ryzyko porażenia. Zastosowanie wyłączników nadprądowych, choć wydaje się lepszym rozwiązaniem, również nie jest wystarczające w kontekście instalacji fotowoltaicznych. Wyłączniki te są zaprojektowane przede wszystkim do ochrony przed przeciążeniem, niekoniecznie gwarantując pełne bezpieczeństwo w przypadku uszkodzenia izolacji lub innych awarii elektrycznych. W instalacjach takich jak fotowoltaiczne, gdzie prąd stały stanowi inne wyzwanie niż typowe systemy prądu zmiennego, odpowiednia klasa ochronności i zastosowanie odpowiednich zabezpieczeń są kluczowe dla bezpieczeństwa i zgodności z normami branżowymi.

Pytanie 37

W układzie prostego jednofazowego przekształtnika AC-DC zasilanego z sieci 230 V, którego schemat ideowy przedstawiono na rysunku, uległa uszkodzeniu jedna z diod prostowniczych. W czasie pracy odbiornik R₀ pobiera znamionowy prąd o wartości 20 A. Pojemność kondensatora wynosi 1 mF. Którą z wymienionych diod można zastosować w miejsce uszkodzonej?

A. D22-20R-04

B. D22-10R-04

C. D22-10R-02

D. D22-20R-02

Stosowanie diod o niewłaściwych parametrach może prowadzić do poważnych problemów w działaniu układów elektronicznych. Odpowiedzi, które nie spełniają wymagań dotyczących napięcia wstecznego lub prądu znamionowego, mogą w warunkach rzeczywistych prowadzić do ich uszkodzenia. Na przykład, dioda D22-10R-02 ma maksymalne napięcie wsteczne, które jest zbyt niskie, ponieważ nie osiąga wymaganego progu 325 V. Użycie takiej diody w układzie zasilającym 230 V może prowadzić do sytuacji, w której dioda nie wytrzyma napięcia, co skutkuje jej zniszczeniem i potencjalnym uszkodzeniem całego układu. Podobnie, dioda D22-10R-04, mimo że ma odpowiednie napięcie wsteczne, ma zaledwie 10 A prądu znamionowego, co jest niewystarczające w odniesieniu do 20 A pobieranego przez odbiornik. W kontekście przekształtników AC-DC, dążenie do zastosowania komponentów o wyższych parametrach niż podstawa jest kluczowe. Wiele osób nie zdaje sobie sprawy, że błędny dobór diod może prowadzić do nieprzewidywalnych awarii, które są nie tylko kosztowne, ale też czasochłonne w naprawie. Warto przypomnieć, że w elektronice, w szczególności przy projektowaniu zasilaczy, kluczowe jest stosowanie się do dobrych praktyk inżynieryjnych, które podkreślają znaczenie odpowiedniego doboru elementów dla zapewnienia stabilności i bezpieczeństwa działania układu.

Pytanie 38

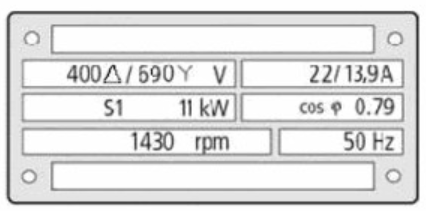

Dobierz przekrój przewodu typu DY (stosując kryterium obciążalności długotrwałej) do zasilania obwodu elektrycznego o napięciu 400 V, w którym odbiornikiem energii elektrycznej będzie silnik o tabliczce znamionowej pokazanej na rysunku.

Przekrój przewodu, mm²	Jeden lub kilka kabli 1-żyłowych ułożonych w rurze
Przekrój przewodu, mm²	Żyła Cu, A	Żyła Al, A
1,0	11	-
1,5	15	-
2,5	20	15
4	25	20

A. 1,0 mm2

B. 1,5 mm2

C. 4,0 mm2

D. 2,5 mm2

Wybranie przekroju przewodu 4,0 mm2 do zasilania silnika o napięciu 400 V jest poprawne, ponieważ ten przekrój zapewnia odpowiednią obciążalność długotrwałą. Przewody elektryczne muszą być dobrane do wartości prądu, który będą przewodzić, aby uniknąć przegrzewania i potencjalnych uszkodzeń. W przypadku silników elektrycznych, które mają różne wartości prądu w zależności od ich mocy, ważne jest, aby zastosować przewód o odpowiedniej średnicy, który jest zgodny z normami oraz zaleceniami producentów. Przykładowo, zgodnie z normą PN-IEC 60364, przekrój przewodu powinien być obliczony na podstawie maksymalnego prądu, a także uwzględniając długość przewodu oraz jego układ w instalacji. Przewód o przekroju 4,0 mm2 zapewnia nie tylko bezpieczeństwo, ale również efektywność energetyczną, co jest istotne w kontekście oszczędności energii.

Pytanie 39

Jaki parametr silnika elektrycznego można zmierzyć mostkiem tensometrycznym, którego schemat ideowy zamieszczono na rysunku?

A. Temperaturę uzwojeń.

B. Prędkość obrotową.

C. Położenie kątowe wału.

D. Moment obrotowy.

Mostek tensometryczny jest efektywnym narzędziem do pomiaru momentu obrotowego, dzięki swojej zdolności do rejestrowania deformacji mechanicznych. Kiedy moment obrotowy działa na wał silnika elektrycznego, powoduje on odkształcenie materiału, w którym zainstalowane są czujniki tensometryczne. Te odkształcenia są proporcjonalne do przyłożonego momentu, co umożliwia precyzyjny pomiar. W praktyce, mostki tensometryczne są szeroko stosowane w inżynierii do monitorowania wydajności silników, co ma kluczowe znaczenie w aplikacjach wymagających optymalizacji mocy i efektywności. Korzystając z danych uzyskanych z mostków tensometrycznych, inżynierowie mogą dostosować parametry pracy silników, co prowadzi do zwiększenia ich wydajności oraz żywotności. Stosując te technologie, przestrzegane są normy branżowe, takie jak ISO 376, co zapewnia wiarygodność i dokładność pomiarów. Warto również zauważyć, że pomiar momentu obrotowego jest istotny w kontekście zapewnienia bezpieczeństwa operacyjnego urządzeń mechanicznych, co ma na celu zapobieganie awariom i zwiększenie niezawodności systemów mechanicznych.

Pytanie 40

Którego miernika należy użyć do pomiaru prądu wyzwalania wyłącznika różnicowoprądowego?

A. C.

B. A.

C. D.

D. B.

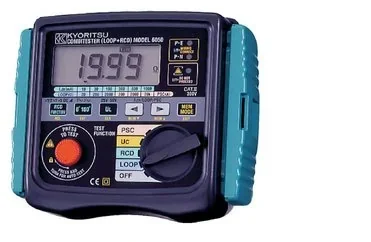

Pomiar prądu wyzwalania wyłącznika różnicowoprądowego jest kluczowym elementem w diagnostyce instalacji elektrycznych. Wyłączniki różnicowoprądowe (RCD) są urządzeniami, które chronią przed porażeniem prądem elektrycznym przez wykrywanie różnicy prądu między przewodem fazowym a przewodem neutralnym. Do ich testowania wykorzystuje się specjalistyczne mierniki pętli zwarcia, które są w stanie zmierzyć prąd wyzwalania RCD. Miernik przedstawiony na zdjęciu oznaczonym literą A ma funkcję testowania RCD, co oznacza, że pozwala na dokładne sprawdzenie, czy wyłącznik działa prawidłowo, czy też nie. Przykładowo, w praktyce możemy przeprowadzać regularne testy RCD co najmniej co sześć miesięcy, co jest zgodne z zaleceniami norm elektrycznych, aby zapewnić bezpieczeństwo użytkowników. W przypadku wykrycia nieprawidłowego działania urządzenia, należy je wymienić lub naprawić, co może znacząco zwiększyć poziom ochrony przed porażeniem prądem elektrycznym.

Rozpocznij nowy egzamin

Powrót do strony głównej
