Informacje o egzaminie:

Zawód: Technik geodeta
Kwalifikacja: BUD.18 - Wykonywanie pomiarów sytuacyjnych, wysokościowych i realizacyjnych oraz opracowywanie wyników tych pomiarów
Data rozpoczęcia: 26 maja 2026 23:04
Data zakończenia: 26 maja 2026 23:32

Egzamin zdany!

Wynik: 23/40 punktów (57,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

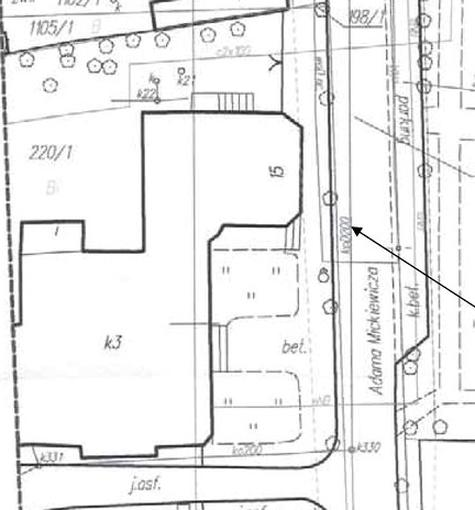

Rysunek przedstawia fragment mapy

A. topograficznej.

B. glebowej.

C. zasadniczej.

D. ewidencyjnej.

Odpowiedź, że mapa przedstawiona na rysunku jest mapą topograficzną, jest poprawna. Mapy topograficzne pełnią kluczową rolę w wielu dziedzinach, takich jak geografia, geodezja oraz planowanie przestrzenne. Charakteryzują się one bogatą symboliką, która obrazuje nie tylko ukształtowanie terenu, ale również elementy infrastruktury, takie jak drogi, rzeki, jeziora i obszary zabudowane. Dzięki zastosowaniu różnych kolorów i symboli, mapy te umożliwiają użytkownikowi szybkie zrozumienie układu terenu oraz jego cech charakterystycznych. Przykłady zastosowania obejmują turystykę, gdzie mapy topograficzne pomagają w planowaniu szlaków, oraz w działaniach ratunkowych, gdzie precyzyjna lokalizacja jest kluczowa. W kontekście standardów, wiele krajów opracowuje własne wytyczne dotyczące tworzenia map topograficznych, co obejmuje zarówno zasady graficzne, jak i zasady dotyczące dokładności pomiarów.

Pytanie 2

Plan zagospodarowania terenu powinien być wykonany na podstawie aktualnej mapy

A. zasadniczej

B. inwentaryzacyjnej

C. branżowej

D. topograficznej

Odpowiedź "zasadnicza" jest poprawna, ponieważ projekt zagospodarowania działki lub terenu należy sporządzić na podstawie mapy zasadniczej, która jest oficjalnym dokumentem zawierającym szczegółowe informacje o terenach, w tym granice działek, infrastrukturę oraz istniejące zagospodarowanie. Mapa zasadnicza jest kluczowym narzędziem w procesie planowania przestrzennego, ponieważ odzwierciedla aktualny stan zagospodarowania przestrzennego oraz umożliwia analizę i projektowanie nowych rozwiązań. W praktyce, architekci i planiści często korzystają z map zasadniczych w celu oceny potencjału działki, identyfikacji ograniczeń (np. strefy ochrony środowiska) oraz planowania przyszłego zagospodarowania. Dobre praktyki w zakresie sporządzania projektów uwzględniają również aktualizację mapy zasadniczej, aby zapewnić zgodność z obowiązującymi przepisami prawa budowlanego i lokalnymi planami zagospodarowania przestrzennego. Dodatkowo, znajomość mapy zasadniczej jest niezbędna w kontekście pozyskiwania pozwoleń na budowę oraz w procesach inwestycyjnych.

Pytanie 3

Która z map przedstawia rozmieszczenie infrastruktury terenu?

A. Topograficzna

B. Zasadnicza

C. Ewidencyjna

D. Sozologiczna

Wybór pozostałych opcji, takich jak mapa sozologiczna, ewidencyjna czy topograficzna, wskazuje na pewne nieporozumienia dotyczące funkcji tych map. Mapa sozologiczna koncentruje się na ochronie środowiska i zasobów naturalnych, ilustrując zagrożone obszary, co nie ma bezpośredniego związku z usytuowaniem sieci uzbrojenia terenu. Z kolei mapa ewidencyjna skupia się na rejestrze gruntów i budynków, dostarczając danych o właścicielach i statusie prawnym nieruchomości, co również nie obejmuje aspektów infrastrukturalnych. Mapa topograficzna natomiast przedstawia rzeźbę terenu oraz różne obiekty geograficzne, ale nie jest specjalnie ukierunkowana na infrastrukturę techniczną. Te błędne wybory mogą wynikać z mylnego zrozumienia specyfiki każdego rodzaju mapy. W praktyce, brak znajomości zasadniczej mapy może prowadzić do problemów w planowaniu przestrzennym, takich jak konflikty w infrastrukturze, co podkreśla znaczenie właściwego doboru mapy w procesie projektowania i zarządzania przestrzenią.

Pytanie 4

Którym z przedstawionych instrumentów geodezyjnych nie jest możliwe wykonanie pomiaru metodą niwelacji trygonometrycznej?

A. C.

B. B.

C. A.

D. D.

Wybór instrumentów geodezyjnych jest kluczowy w kontekście realizacji pomiarów, zwłaszcza gdy mowa o niwelacji trygonometrycznej. Błędne odpowiedzi, takie jak A, C i D, mogą prowadzić do mylnych interpretacji ich funkcji. Tachimetry, które są wymienione w tych odpowiedziach, to zaawansowane instrumenty zdolne do dokonywania pomiarów kątów oraz odległości, co jest niezbędne w metodzie niwelacji trygonometrycznej. Użytkownicy mogą mylnie sądzić, że każde urządzenie geodezyjne może być użyte do każdego typu pomiaru, co jest niezgodne z zasadami ich działania. Ważne jest, aby zrozumieć specyfikację funkcji każdego z instrumentów. Na przykład, tachimetry wykorzystują systemy optyczne oraz dalmierze, aby uzyskać dokładne pomiary, co sprawia, że są one odpowiednie do zastosowań w geodezji, gdzie precyzja jest kluczowa. Niezrozumienie różnic w klasyfikacji urządzeń geodezyjnych może prowadzić do błędnych wyborów, które w rezultacie mogą zniekształcić wyniki pomiarów. W praktyce, stosowanie niewłaściwego instrumentu może skutkować błędami w budowie, które są trudne do naprawienia, a także wpływać na bezpieczeństwo projektów budowlanych. Dlatego niezwykle istotne jest, aby posiadać odpowiednią wiedzę na temat specyfikacji i zastosowań poszczególnych instrumentów, aby skutecznie i precyzyjnie dokonywać pomiarów geodezyjnych.

Pytanie 5

Przeprowadzając pomiar kąta w dwóch pozycjach lunety, możliwe jest zredukowanie błędu

A. libelli okrągłej

B. pionu optycznego

C. urządzenia odczytowego

D. kolimacji

Wybór odpowiedzi dotyczącej "pionu optycznego" jest nietrafiony, ponieważ pion optyczny odnosi się do instrumentu, który wykorzystuje zjawisko grawitacji do ustalenia linii pionowej. Pomiary kątów nie są bezpośrednio związane z pionem optycznym, a jego użycie nie eliminuje błędów związanych z ustawieniem lunety. Używanie libelli okrągłej jest również niewłaściwe w tym kontekście. Libella służy do ustalania poziomu, ale nie ma zastosowania w eliminacji błędów pomiarowych związanych z kolimacją lunety. Kolejną błędną koncepcją jest wskazanie na "urządzenie odczytowe". To pojęcie odnosi się do mechanizmu do odczytu wyników pomiarowych, a jego poprawność nie wpływa na kolimację lunety, która jest kluczowym elementem w precyzyjnych pomiarach kątowych. Często błędne wnioski wynikają z mylnego zrozumienia funkcji różnych instrumentów pomiarowych oraz ich wzajemnych relacji. Ważne jest, aby właściwie rozumieć, w jaki sposób różnorodne narzędzia wspierają proces pomiarowy, aby uniknąć nieporozumień i błędnych interpretacji.

Pytanie 6

Oblicz wysokość H punktu C w oparciu o dane zapisane na rysunku i w tabeli.

A. HC = 203,79 m

B. HC = 1053,42 m

C. HC = 203,95 m

D. HC = 306,51 m

Obliczenie wysokości punktu C na poziomie 203,95 m jest poprawne, ponieważ opiera się na precyzyjnych danych pomiarowych oraz właściwej interpretacji kątów i poziomów odniesienia zawartych w tabeli. W praktyce, przy pomiarach geodezyjnych, istotne jest zachowanie odpowiednich standardów, takich jak normy PN-EN ISO 17123, które dotyczą metod pomiarów wysokości. Wykorzystanie sprzętu takiego jak niwelatory czy tachymetry, które umożliwiają dokładne pomiary, jest kluczowe. Przykładem zastosowania tej wiedzy jest realizacja projektów budowlanych, gdzie precyzyjne ustalenie wysokości punktów odniesienia ma kluczowe znaczenie dla stabilności konstrukcji. W kontekście geodezji, sposób obliczeń oraz dbałość o poprawność danych wejściowych ma kluczowe znaczenie, aby unikać błędów, które mogą prowadzić do kosztownych konsekwencji. Zrozumienie zasadności wyników oraz ich praktycznego zastosowania w pracy geodezyjnej jest fundamentem dla każdego specjalisty w tej dziedzinie.

Pytanie 7

Jaką kategorię szczegółów terenowych, biorąc pod uwagę wymagania precyzyjności pomiaru, reprezentują budynki mieszkalne?

A. III grupy

B. I grupy

C. IV grupy

D. II grupy

Budynki mieszkalne to ważny element w I grupie szczegółów terenowych. To zgodne z tym, co mówią różne normy i standardy w branży. W sumie, te obiekty mają naprawdę spore znaczenie dla planowania przestrzennego, architektury, no i inżynierii lądowej. Kluczowe jest, żeby dokładnie wiedzieć, gdzie te budynki stoją i jakie mają wymiary. To wpływa na to, jak projektujemy infrastrukturę i urbanizację. Na przykład, jak bierzesz pozwolenie na budowę, to wymiary i lokalizacja muszą być zgodne z miejscowym planem zagospodarowania przestrzennego. Często w takich sytuacjach korzysta się z technologii GPS lub pomiarów geodezyjnych. Dodatkowo, by spełnić standardy budowlane, precyzyjne pomiary to podstawa, żeby wszystko było okej z ochroną środowiska i bezpieczeństwem budowli. Wiedza na temat klasyfikacji tych terenowych szczegółów, w tym budynków mieszkalnych, to naprawdę kluczowa sprawa dla każdego, kto chce pracować w geodezji czy urbanistyce.

Pytanie 8

Ile ciągów poligonowych tworzy sieć poligonową przedstawioną na rysunku?

A. 4

B. 5

C. 3

D. 2

Poprawna odpowiedź to 3. Sieć poligonowa składa się z ciągów poligonowych, które są zamkniętymi łamanymi. Na przedstawionym rysunku można zidentyfikować trzy zamknięte łamane, co w praktyce oznacza, że mamy do czynienia z trzema odrębnymi elementami stanowiącymi podstawę analizy przestrzennej w geodezji oraz kartografii. Każdy z tych ciągów jest istotny dla określenia granic działek, obszarów do analizy urbanistycznej czy w planowaniu przestrzennym. Dobre praktyki w zakresie tworzenia sieci poligonowych wymuszają na nas precyzyjne zidentyfikowanie każdego ciągu, co jest niezbędne do prawidłowego pomiaru i analizy geodezyjnej. W dokumentacji geodezyjnej oraz planistycznej, zamknięte łamane pełnią kluczową rolę w przedstawianiu obiektów przestrzennych, co ma zastosowanie zarówno w projektach inżynieryjnych, jak i w opracowaniach dotyczących ochrony środowiska.

Pytanie 9

W jakiej Bazie Danych są przechowywane dane dotyczące wysokości studzienek kanalizacyjnych?

A. Obiektów Topograficznych

B. Ewidencji Gruntów i Budynków

C. Geodezyjnej Ewidencji Sieci Uzbrojenia Terenu

D. Szczegółowych Osnów Geodezyjnych

Geodezyjna Ewidencja Sieci Uzbrojenia Terenu (GESUT) to baza danych, w której gromadzone są istotne informacje na temat infrastruktury technicznej, w tym również rzędnych studzienek kanalizacyjnych. GESUT ma na celu systematyzację i ułatwienie dostępu do danych o sieciach uzbrojenia terenu, co jest kluczowe dla planowania przestrzennego oraz prowadzenia działań związanych z zarządzaniem infrastrukturą. Zbierane w niej informacje są nie tylko istotne dla geodetów, ale także dla projektantów, inżynierów oraz służb odpowiedzialnych za utrzymanie infrastruktury. Przykładowo, podczas projektowania nowego osiedla, inżynierowie mogą korzystać z GESUT, aby uzyskać dostęp do rzędnych studzienek kanalizacyjnych, co pozwala na prawidłowe zaplanowanie systemu odwadniającego. Ponadto, dane zawarte w GESUT są także wykorzystywane w procesach inwestycyjnych oraz podczas przeprowadzania prac modernizacyjnych, co podkreśla ich praktyczne znaczenie w codziennym zarządzaniu infrastrukturą.

Pytanie 10

Na rysunku przedstawiono pomiar punktów obiektu budowlanego metodą wcięć

A. linowych w przód.

B. liniowo-kątowych.

C. kątowych wstecz.

D. kątowych w przód.

W przypadku odpowiedzi 'linowych w przód' oraz 'linii kątowych wstecz' pojawia się kilka istotnych nieporozumień dotyczących metody wcięć. Metoda linowa w przód sugeruje, że pomiar opiera się na bezpośrednich odległościach, co jest sprzeczne z techniką pomiaru kątów, która skupia się na określaniu kątów w obrębie układu współrzędnych, a nie na mierzeniu odległości bezpośrednich. Pomiar kątów w kierunku wstecz jest również nieadekwatny, ponieważ nie pozwala na precyzyjne wyznaczenie położenia punktów, a jedynie na odzyskanie informacji o kątów, które nie są odpowiednie dla kontekstu pomiarów w terenie. Również podejście do stosowania kątów liniowo-kątowych nie uwzględnia bardziej zaawansowanych złożonych sytuacji, w których kluczowe jest precyzyjne określenie kątów w określonym kierunku. W geodezji, standardy wymagają stosowania metod, które zapewniają maksymalną dokładność pomiarów, a pomiar kątów w przód jest jedną z najlepszych praktyk w tej dziedzinie. Wiele błędów w interpretacji tych metod wynika z braku zrozumienia, jak fundamentalne dla prawidłowego pomiaru jest rozpoznanie i zastosowanie odpowiednich technik pomiarowych, co może prowadzić do nieprecyzyjnych wyników i w konsekwencji błędnych decyzji projektowych.

Pytanie 11

Jakiego skrótu należy użyć na mapie zasadniczej w przypadku opisu drogi, która nie ma swojej nazwy?

A. pl.

B. al.

C. ul.

D. dr.

Skrót "dr." oznacza "droga" i jest prawidłowo stosowany w kontekście opisywania dróg, które nie mają przypisanej nazwy. W polskiej terminologii kartograficznej skróty stosowane na mapach zasadniczych muszą być zgodne z określonymi standardami, aby zapewnić czytelność i zrozumiałość dla użytkowników. Na przykład, w przypadku dróg o charakterze lokalnym, które nie posiadają nazwy, zastosowanie skrótu "dr." jest powszechnie akceptowane. To podejście wspiera jednolitą komunikację w dokumentacji geodezyjnej oraz w planowaniu przestrzennym. W praktyce, na mapach miejskich czy wiejskich, skrót "dr." pozwala na szybkie identyfikowanie typów dróg, co jest istotne zarówno dla mieszkańców, jak i dla służb ratunkowych czy dostawczych. Warto dodać, że stosowanie odpowiednich skrótów przyczynia się do jednoznaczności i precyzji w interpretacji danych przestrzennych, co jest kluczowe w procesach decyzyjnych.

Pytanie 12

Który z poniższych dokumentów jest wymagany przy wykonywaniu inwentaryzacji powykonawczej budowli?

A. Mapa topograficzna

B. Projekt budowlany

C. Instrukcja obsługi tachimetru

D. Mapa zasadnicza

Podczas wykonywania inwentaryzacji powykonawczej budowli, kluczowym dokumentem jest projekt budowlany. To właśnie on zawiera wszystkie niezbędne informacje dotyczące struktury, wymiarów oraz specyfikacji technicznej budowli, które są niezbędne do prawidłowej oceny zgodności wykonanego obiektu z założeniami projektowymi. Projekt budowlany stanowi podstawowy punkt odniesienia, umożliwiający ocenę, czy budowla została zrealizowana zgodnie z założeniami, a także identyfikację ewentualnych odchyleń. Praktyka branżowa wymaga, aby pomiary powykonawcze były precyzyjnie porównywane z danymi zawartymi w projekcie, co umożliwia uzyskanie dokładnych wyników. Projekt budowlany jest też często wymagany przez różne instytucje kontrolne i jest podstawowym dokumentem w procesie odbioru technicznego budowli. Warto również zaznaczyć, że posiadanie aktualnego projektu budowlanego jest kluczowe nie tylko dla samej inwentaryzacji, ale także dla przyszłych prac konserwacyjnych czy modernizacyjnych, które mogą być planowane w przyszłości. Dlatego w kontekście inwentaryzacji powykonawczej, projekt budowlany jest niezbędnym dokumentem, który umożliwia precyzyjną i wiarygodną ocenę wykonanej pracy.

Pytanie 13

Niwelacja geometryczna wymaga, aby pomiar na każdym stanowisku był wykonywany dwukrotnie z różną wysokością osi celowej. Jaka jest maksymalna dopuszczalna różnica pomiędzy tymi wynikami?

A. 0,001 m

B. 0,01 m

C. 0,004 m

D. 0,04 m

Wybór błędnych wartości maksymalnej różnicy między pomiarami niwelacyjnymi może prowadzić do znacznych problemów w praktyce geodezyjnej. Wartości takie jak 0,001 m, 0,04 m oraz 0,01 m nie odpowiadają standardom wymaganym w geodezji i mogą wskazywać na niezrozumienie kluczowych zasad dotyczących precyzji pomiarów. Zbyt mała dopuszczalna różnica, jak 0,001 m, nie uwzględnia naturalnych błędów pomiarowych, które mogą wynikać z różnych czynników, takich jak zmiany temperaturowe, niestabilność instrumentów czy błędy ludzkie. Z kolei zbyt duża różnica, jak 0,04 m, z pewnością przyczyniłaby się do istotnych nieścisłości, które mogą zagrażać dokładności wszystkich prac budowlanych, a także obniżyć jakość projektów inżynieryjnych. Typowe błędy myślowe obejmują brak zrozumienia, jak ważne jest odpowiednie dobieranie tolerancji w zależności od rodzaju terenu i specyfiki wykonywanych pomiarów. W praktyce, geodeci muszą nie tylko znać normy, ale także umieć je zastosować w odpowiednich kontekstach, co wymaga doświadczenia i wiedzy o instrumentach pomiarowych oraz metodach niwelacji. W związku z tym, zrozumienie i stosowanie odpowiednich wartości tolerancji jest kluczowe dla zapewnienia wysokiej jakości wyników oraz bezpieczeństwa projektów inżynieryjnych.

Pytanie 14

W jakim zakresie została zaktualizowana przez geodetę mapa zasadnicza, której fragment przedstawiono na rysunku?

A. S+E+U+W

B. S+U

C. S+E+U

D. S+E

Wybrana odpowiedź S+E+U jest poprawna, ponieważ obejmuje wszystkie kluczowe elementy aktualizacji mapy zasadniczej, które są widoczne na przedstawionym fragmencie. Element struktury (S) oznacza, że zmiany w budynkach oraz ich otoczeniu są prawidłowo odzwierciedlone. Obecność elementów elektrycznych (E) wskazuje na zaktualizowane informacje dotyczące instalacji, co jest niezwykle istotne w kontekście bezpieczeństwa i zarządzania infrastrukturą. Aktualizacja użytkowania terenu (U) pozwala na zrozumienie, jak dany obszar jest wykorzystywany, co ma kluczowe znaczenie dla planowania przestrzennego. Ważne jest, aby geodeci regularnie aktualizowali te dane, aby zachować zgodność z przepisami oraz zapewnić wiarygodność informacji w systemach GIS. W praktyce, informacje te mogą być wykorzystywane do podejmowania decyzji o zagospodarowaniu przestrzennym, planowaniu inwestycji oraz ochronie środowiska. Przykładowo, w przypadku projektu budowlanego konieczne jest uwzględnienie zarówno struktury, jak i użytkowania terenu, aby uniknąć kolizji z istniejącymi instalacjami i spełnić wymogi prawne.

Pytanie 15

Na podstawie tabeli określ dopuszczalną długość domiaru prostokątnego do budynku przy pomiarze sytuacyjnym metodą ortogonalną.

Grupa szczegółów terenowych	Dopuszczalna długość rzędnej	Dopuszczalny błąd pomiaru długości rzędnej i odciętej
I	25 m	0,05 m
II	50 m	0,05 m
III	70 m	0,10 m

A. 50 m

B. 25 m

C. 0,05 m

D. 0,10 m

Poprawna odpowiedź to 25 m, ponieważ zgodnie z tabelą dopuszczalnych długości rzędnej dla różnych grup szczegółów terenowych, grupa I posiada maksymalną długość domiaru prostokątnego do budynku wynoszącą 25 m. W kontekście pomiaru sytuacyjnego metodą ortogonalną, długość ta ma kluczowe znaczenie dla precyzyjności oraz dokładności wykonania pomiarów. Ustalanie odpowiednich długości domiaru jest fundamentalnym elementem w pracach geodezyjnych, ponieważ bezpośrednio wpływa na jakość i wiarygodność danych pomiarowych. W praktyce, stosowanie tej długości pozwala na skuteczne odwzorowanie elementów terenowych oraz minimalizuje błędy wynikające z nieprawidłowych odległości. Należy pamiętać, że w geodezji istnieją określone standardy, które regulują wymagania dotyczące pomiarów sytuacyjnych, a ich przestrzeganie ma na celu zapewnienie zgodności z obowiązującymi normami oraz najlepszymi praktykami w branży.

Pytanie 16

Które narzędzie programu do graficznego tworzenia map umożliwia narysowanie łuku o zadanym promieniu?

A. D.

B. A.

C. C.

D. B.

Wybór innej odpowiedzi może wynikać z niepełnego zrozumienia funkcji różnych narzędzi dostępnych w programie do graficznego tworzenia map. Narzędzia, które nie są przeznaczone do rysowania łuków, zazwyczaj oferują inne funkcjonalności, takie jak rysowanie prostych linii czy kształtów, które nie uwzględniają krzywizny. W przypadku narzędzi do rysowania prostych kształtów, użytkownicy często mylą je z narzędziami do rysowania łuków, co prowadzi do błędnych wniosków. Kluczowym aspektem rysowania łuków jest umiejętność precyzyjnego określenia promienia, co jest nieosiągalne przy użyciu narzędzi, które nie mają tej funkcji. Użytkownicy mogą również popełniać błąd, sądząc, że każde narzędzie powiązane z rysowaniem krzywych jest równie efektywne do tego celu, podczas gdy niektóre narzędzia mogą jedynie generować kształty o stałym wymiarze, co jest niezgodne z wymaganiami dotyczącymi rysowania łuków. Ważne jest, aby zrozumieć, że wybór odpowiedniego narzędzia wpływa na jakość pracy, a korzystanie z niewłaściwych narzędzi może prowadzić do nieprecyzyjnych wyników, co jest szczególnie istotne w profesjonalnej pracy projektowej.

Pytanie 17

Zbiór danych o skrócie BDOT500, który służy do tworzenia mapy zasadniczej, oznacza bazę danych

A. ewidencji gruntów i budynków

B. szczegółowych osnów geodezyjnych

C. obiektów topograficznych

D. geodezyjnej ewidencji sieci uzbrojenia terenu

BDOT500, czyli Baza Danych Obiektów Topograficznych 500, jest kluczowym zbiorem danych, który gromadzi informacje o obiektach topograficznych na terenie Polski. Zawiera ona m.in. dane dotyczące rzek, jezior, gór, budynków i innych istotnych elementów krajobrazu. Użycie BDOT500 jest niezbędne w wielu dziedzinach, takich jak planowanie przestrzenne, ochrona środowiska, a także w geodezji i kartografii. Przykładowo, podczas tworzenia map topograficznych, BDOT500 dostarcza rzetelnych i aktualnych informacji, co jest zgodne z normami określonymi w Polskiej Normie PN-EN ISO 19115, dotyczącej metadanych geograficznych. Dzięki temu użytkownicy mogą podejmować decyzje na podstawie wiarygodnych danych. Przy pracy z systemami GIS, wiedza o strukturze i zawartości BDOT500 umożliwia efektywne włączanie tych danych do różnych analiz przestrzennych, co przyczynia się do lepszego zarządzania zasobami oraz ochrony środowiska.

Pytanie 18

W celu określenia długości boku AC wykonano pomiary pośrednie, a ich wyniki zamieszczono na rysunku. Oblicz długość boku AC.

A. 117,56 m

B. 100,00 m

C. 85,06 m

D. 87,94 m

Odpowiedź jest prawidłowa, ponieważ w trójkącie równobocznym, który został przedstawiony na rysunku, wszystkie boki mają tę samą długość. Z założenia, w trójkącie równobocznym, każdy z kątów wewnętrznych wynosi 60 stopni. Z tego wynika, że długość boku AC, tak jak długość podstawy AB, wynosi 100,00 m. W praktyce ta właściwość trójkątów równobocznych jest szeroko stosowana w architekturze oraz inżynierii do obliczeń strukturalnych, gdzie równomierne rozkładanie sił jest kluczowe. Przykładowo, konstrukcje dachów w kształcie trójkąta równobocznego są często wykorzystywane, ponieważ zapewniają stabilność i estetykę. Zrozumienie tego typu geometrii może być również przydatne w geodezji, gdzie precyzyjne pomiary i obliczenia są niezbędne do prawidłowego odwzorowania terenu.

Pytanie 19

Mapa zasadnicza to rodzaj map

A. społecznych

B. sozologicznych

C. gospodarczych

D. fizjologicznych

Mapa zasadnicza to, krótko mówiąc, bardzo ważny element, jak chodzi o systemy informacji geograficznej. Jest to mapa, która pokazuje najistotniejsze cechy terenu, takie jak granice administracyjne, różne rodzaje dróg czy nawet ukształtowanie powierzchni. Moim zdaniem, to niesamowite, jak wiele zastosowań ma ta mapa. Od planowania miast po rolnictwo – wszędzie się przydaje. Dla inwestycji infrastrukturalnych to wręcz niezbędne narzędzie, bo pomaga zrozumieć, gdzie i jakie tereny są dostępne. Warto też wiedzieć, że takie standardy jak ISO 19101 i wytyczne GUGIK podkreślają znaczenie map zasadniczych. One są jak fundament dla innych, bardziej szczegółowych map. Bez nich trudno by było mówić o jakiejkolwiek mapie w kontekście gospodarczym.

Pytanie 20

Punkty pomiarowe osnowy sytuacyjnej powinny być stabilizowane w sposób gwarantujący ich jednoznaczne oznakowanie w terenie, podczas

A. pracy w trakcie już rozpoczętego lub planowanego procesu inwestycyjnego

B. aktualizacji danych w bazie obiektów topograficznych

C. inwentaryzacji po zakończeniu budowy obiektu

D. inwentaryzacji po zakończeniu budowy sieci uzbrojenia terenu

Prac w rozpoczętym lub przewidywanym procesie inwestycyjnym są kluczowe dla stabilizacji punktów pomiarowej osnowy sytuacyjnej, gdyż w tym kontekście zapewnia się nie tylko ich dokładność, ale i trwałość w terenie. Stabilizacja punktów pomiarowych ma na celu umożliwienie ich jednoznacznego oznaczenia i pomiaru w obszarach, gdzie prowadzone są działania budowlane lub infrastrukturalne. W procesie inwestycyjnym należy zastosować odpowiednie metody geodezyjne oraz techniki weryfikacji, takie jak pomiary GPS, które umożliwiają precyzyjne ustalenie lokalizacji punktów osnowy. Zgodnie z normami branżowymi, takie jak PN-EN ISO 17123-1, stabilizacja punktów powinna być przeprowadzana zgodnie z określonymi procedurami zapewniającymi ich ochronę przed zniszczeniem lub przemieszczeniem. Przykładami zastosowania mogą być projekty drogowe, budowy budynków, gdzie punkty osnowy stanowią fundament dla dalszych pomiarów geodezyjnych i inwentaryzacyjnych, co podkreśla ich znaczenie dla całego procesu inwestycyjnego.

Pytanie 21

Jakie jest wartość błędu względnego pomiaru długości odcinka wynoszącego 120 m, przy średnim błędzie pomiaru równym ±2 cm?

A. 1:2000

B. 1:6000

C. 1:8000

D. 1:4000

Błąd względny pomiaru jest istotnym wskaźnikiem precyzji w inżynierii, jednak jego obliczenie wymaga prawidłowego zrozumienia proporcji między błędem pomiarowym a wartością mierzoną. Odpowiedzi, które wskazują inne wartości błędu względnego, mogą wynikać z błędnych obliczeń lub niewłaściwego rozumienia definicji błędu względnego. Na przykład, gdy ktoś pomyli jednostki, mogą obliczyć błąd w niewłaściwy sposób, traktując długość w metrach zamiast w centymetrach, co prowadzi do poważnych nieporozumień. Ponadto, niektóre z tych błędnych odpowiedzi mogą wynikać z założenia, że błąd pomiaru jest znacznie większy, niż w rzeczywistości, co jest powszechnym błędem myślowym. W praktyce, nieprawidłowe przyjęcie wartości błędu pomiaru wpływa na dalsze analizy i decyzje, które zależą od precyzyjnych danych. Prawidłowe obliczenie błędu względnego jest kluczowe w kontekście zgodności z normami branżowymi, takimi jak ASTM E2659, które regulują metody pomiarowe. Dlatego ważne jest, aby w tej dziedzinie zachować skrupulatność i dokładność w każdym kroku procesu pomiarowego.

Pytanie 22

W jaki sposób oraz gdzie są przedstawiane rezultaty wywiadu terenowego?

A. Na szkicach polowych, ołówkiem

B. Na kopii mapy ewidencyjnej lub zasadniczej, kolorem czerwonym

C. Na szkicach polowych, kolorem czarnym i czerwonym

D. Na kopii mapy zasadniczej, kolorem zielonym

Uwidacznianie wyników wywiadu terenowego z wykorzystaniem kolorów i różnych typów map jest kluczowe dla właściwej interpretacji danych geodezyjnych. Kolory używane w dokumentacji mają swoje konkretne znaczenie, a ich niewłaściwy dobór może prowadzić do dezorientacji. W przypadku błędnych odpowiedzi, jak użycie koloru zielonego albo czarnego i czerwonego na szkicach polowych, pojawia się ryzyko, że wyniki badań nie zostaną odpowiednio zinterpretowane. Przykładowo, kolor zielony często jest stosowany w mapach do oznaczania terenów zielonych, co wprowadza dodatkowy zamęt w kontekście wyników wywiadu. Użycie czarnego i czerwonego na szkicach polowych również jest mylące, ponieważ szkice polowe zazwyczaj służą do roboczych notatek, a nie do końcowej dokumentacji wyników. Takie podejście może prowadzić do błędów w komunikacji i interpretacji danych, co jest szczególnie niebezpieczne w kontekście projektów budowlanych czy planowania przestrzennego. Typowym błędem myślowym jest mylenie różnych typów dokumentów i ich zastosowań; na przykład, szkice polowe są narzędziem pomocniczym, a nie dokumentem finalnym. Zrozumienie, że kolor czerwony na mapie ewidencyjnej jest standardem dla wyników wywiadów, jest kluczowe, aby uniknąć nieporozumień i błędów w dalszym etapie prac geodezyjnych.

Pytanie 23

Która z podanych czynności nie dotyczy aktualizacji mapy zasadniczej?

A. Usunięcie sytuacji, która już nie istnieje w terenie

B. Wprowadzenie jedynie wybranych danych

C. Dodanie nowych elementów treści mapy

D. Korekta zmian w nazewnictwie

Wszystkie pozostałe odpowiedzi sugerują działania, które są integralną częścią aktualizacji mapy zasadniczej. Naniesienie nowych elementów treści mapy jest kluczowym zadaniem, które zapewnia, że mapa odzwierciedla aktualny stan infrastruktury i zagospodarowania przestrzennego. W praktyce oznacza to, że nowe budynki, drogi czy inne obiekty muszą być wprowadzane do zasobów mapowych, aby mogły być wykorzystywane w planowaniu przestrzennym i decyzjach administracyjnych. Zmiany w nazewnictwie to kolejny istotny aspekt, ponieważ aktualizacja nazw ulic czy obiektów jest niezbędna dla poprawnego funkcjonowania systemów informacyjnych oraz dla użytkowników, którzy korzystają z tych danych w codziennym życiu. Usunięcie sytuacji nieistniejącej już w terenie, takie jak zlikwidowane budynki czy drogi, również jest ważne, ponieważ w przeciwnym razie użytkownicy mogą być wprowadzani w błąd przez nieaktualne informacje. Prowadzi to do typowego błędu myślowego, w którym użytkownicy mogą zakładać, że aktualizacja mapy nie wymaga pełnej weryfikacji danych, a jedynie fragmentarycznego podejścia. Taka strategia może skutkować powstawaniem nieścisłości oraz nieaktualności, co podważa wiarygodność mapy jako źródła informacji. Zastosowanie standardowych procedur aktualizacji, zgodnych z normami branżowymi, jest kluczowe dla zachowania rzetelności i użyteczności mapy zasadniczej.

Pytanie 24

Wartość odczytu, którą wskazuje przestawiona podziałka transwersalna, wynosi

A. 55,5 m

B. 155,5 m

C. 155,0 m

D. 55,0 m

Odpowiedź 155,5 m jest poprawna, ponieważ aby prawidłowo odczytać wartość na przestawionej podziałce transwersalnej, należy zrealizować kilka kroków obliczeniowych. Pierwszym krokiem jest zidentyfikowanie wartości głównej podziałki, która w tym przypadku wynosi 250 m. Następnie dodajemy przesunięcie podziałki transwersalnej, które wynosi 5,5 m. W efekcie uzyskujemy 255,5 m. Zgodnie z zasadami odczytu wartości z podziałek, od tej liczby odejmujemy wartość początkową podziałki, która wynosi 100 m. W rezultacie 255,5 m - 100 m daje nam końcowy wynik 155,5 m. Umiejętność prawidłowego odczytu z podziałek jest niezbędna w wielu dziedzinach inżynierii, na przykład w geodezji, gdzie precyzyjne pomiary są kluczowe dla skutecznego planowania i realizacji projektów budowlanych. Standardy takie jak ISO 17123 definiują metody pomiarowe, co dodatkowo potwierdza istotność dokładnych odczytów w praktyce.

Pytanie 25

Geodezyjne pomiary sytuacyjne w terenie nie mogą być realizowane za pomocą metod

A. biegunowej.

B. wcięć kątowych, liniowych i kątowo-liniowych.

C. ortogonalną (domiarów prostokątnych).

D. skaningu laserowego.

Skaning laserowy to naprawdę fajna technika pomiarowa. Działa na zasadzie zbierania danych za pomocą skanera laserowego, co sprawia, że jest bardzo efektywna, zwłaszcza w geodezyjnych pomiarach terenowych. Choć nie jest to typowa metoda, to pozwala na zbieranie ogromnej ilości punktów danych w krótkim czasie. Dzięki temu możemy stworzyć bardzo szczegółowy model 3D terenu. W projektach budowlanych to może być super przydatne, bo pozwala szybko i dokładnie dokumentować istniejące budynki czy inne obiekty. To jest mega ważne, gdy planujemy coś nowego. Ważne jest, aby pamiętać, że skanowanie laserowe powinno być robione w odpowiednich warunkach, a wyniki warto sprawdzić tradycyjnymi metodami, żeby mieć pewność co do jakości tych danych.

Pytanie 26

Na podstawie danych zamieszczonych na rysunku określ wielkość odchyłki kątowej.

A. -7CC

B. +21cc

C. +7CC

D. -21cc

Wiele niepoprawnych odpowiedzi wynika z niejasności dotyczących obliczeń oraz nieprawidłowej interpretacji kątów. Na przykład, odpowiedzi takie jak +21cc i +7CC sugerują dodatnią odchyłkę kątową, co jest wynikiem błędnego zrozumienia pojęcia 'odchyłki'. Odchyłkę kątową oblicza się jako różnicę między wartością oczekiwaną a wartością zmierzoną kątów. Jeśli suma kątów w trójkącie przekracza 180°, odchyłka będzie ujemna. Odpowiedzi takie jak -7CC i -21CC mogą wynikać z błędnych obliczeń lub nieprawidłowego przekształcenia minut na stopnie. Warto zauważyć, że w geometrii i geodezji, bardzo ważne jest stosowanie korekt, które wynikają z pomiarów kątów. W sytuacjach, gdy kąt jest mierzony z zaledwie minimalnym błędem, dokładność obliczeń jest kluczowa. Dlatego, aby unikać takich błędów, warto znanać zasady przekształcania jednostek oraz znaczenie precyzyjnych pomiarów w kontekście geodezyjnym. Zrozumienie standardów pomiarowych oraz praktycznych aspektów obliczeń kątowych ma ogromne znaczenie w każdej dziedzinie związanej z pomiarami, co jest kluczowe dla efektywności i jakości wykonania wszelkich projektów inżynieryjnych.

Pytanie 27

Aby zaktualizować część mapy zasadniczej, geodeta powinien uzyskać informacje

A. z urzędu wojewódzkiego

B. z urzędu miasta

C. z państwowego zasobu geodezyjnego i kartograficznego

D. z ewidencji gruntów oraz budynków

Odpowiedź "z państwowego zasobu geodezyjnego i kartograficznego" jest prawidłowa, ponieważ to właśnie ten zasób stanowi kompleksowe źródło aktualnych i wiarygodnych danych geodezyjnych i kartograficznych, które są niezbędne do aktualizacji mapy zasadniczej. W Polsce państwowy zasób geodezyjny i kartograficzny jest gromadzony i udostępniany przez Główny Urząd Geodezji i Kartografii (GUGiK), a jego zawartość obejmuje m.in. dane o granicach nieruchomości, infrastrukturze oraz elementach zagospodarowania przestrzennego. Przykładowo, przy aktualizacji mapy zasadniczej, geodeta powinien korzystać z ortofotomap oraz modelu 3D, które są dostępne w ramach tego zasobu. Warto też zaznaczyć, że korzystanie z państwowego zasobu geodezyjnego i kartograficznego jest zgodne z obowiązującymi przepisami prawa, w tym Ustawą z dnia 17 maja 1989 r. – Prawo geodezyjne i kartograficzne, co zapewnia rzetelność i aktualność pozyskiwanych danych, co jest kluczowe dla precyzyjnego odwzorowania rzeczywistości na mapach.

Pytanie 28

Topograficzny opis punktu osnowy pomiarowej nie zawiera

A. nazwiska geodety, który sporządził opis

B. miar umożliwiających lokalizację znaku

C. skali przygotowania opisu

D. numeru punktu osnowy, który jest opisywany

Kiedy piszesz opis topograficzny punktu osnowy, warto skupić się na najważniejszych informacjach. Nie ma sensu trzymać się jakiejś skali opracowania. Owszem, skala jest ważna w przypadku map czy planów, ale przy punktach osnowy liczą się inne dane. Musisz podać numer punktu, żeby można go było zlokalizować w terenie. No i dobrze jest dodać, kto ten punkt opracował - nazwisko geodety. Użycie skali w tym przypadku nie jest standardem, bo pomiar powinien opierać się na dokładnych współrzędnych, które są przecież dużo bardziej przydatne. Jak się spojrzy na standardy geodezyjne, to widać, że kładą nacisk na precyzję lokalizacji, a nie na opis przez pryzmat skali. Także, pomijając tę skalę w opisie punktu, robisz dobrze.

Pytanie 29

Jaki typ błędu mógł wystąpić podczas pomiaru długości w kierunku powrotnym, jeśli osoba dokonująca pomiaru niepoprawnie określiła liczbę pełnych odłożeń taśmy, ponieważ zgubiła jedną szpilkę?

A. Systematyczny

B. Gruby

C. Przypadkowy

D. Losowy

Błędy klasyfikowane jako systematyczne, przypadkowe czy losowe, choć mogą występować w pomiarach, nie są odpowiednie w tym kontekście. Błąd systematyczny to błąd, który ma stały charakter i powtarza się w każdym pomiarze, co prowadzi do systematycznego zawyżenia lub zaniżenia wyników. W przypadku zgubienia szpilki, nie można mówić o takim charakterze błędu, ponieważ skutki są bardziej losowe i zależne od konkretnej sytuacji pomiarowej. Z drugiej strony, błąd przypadkowy odnosi się do nieprzewidywalnych fluktuacji w procesie pomiarowym, które mogą być spowodowane różnorodnymi czynnikami, takimi jak zmiany temperatury czy drgania. Wreszcie, pojęcie błędu losowego nie jest adekwatne do opisanego przypadku, ponieważ odnosi się do całkowicie nieprzewidywalnych błędów, które nie są wynikiem konkretnej pomyłki pomiarowej. W praktyce pomiarowej kluczowe znaczenie ma precyzyjne określenie liczby odłożeń oraz monitorowanie używanego sprzętu, aby unikać błędów, które mogą wprowadzać nieścisłości w wynikach, a w efekcie prowadzić do znacznych kosztów w procesach produkcyjnych i budowlanych.

Pytanie 30

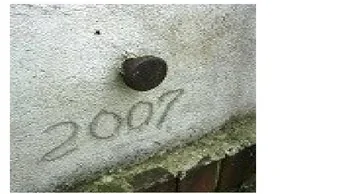

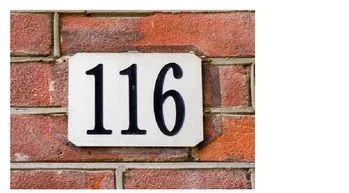

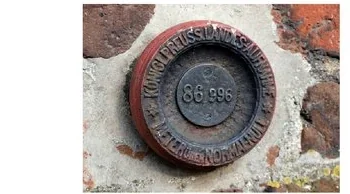

Który znak przedstawiony na rysunkach nie jest reperem ściennym?

A. B.

B. D.

C. C.

D. A.

Odpowiedź A jest poprawna, ponieważ przedstawia ona element, który nie jest reperem ściennym, lecz zwykłą tabliczką z numerem. Repery ścienne to znane punkty odniesienia umieszczane na budynkach, które są używane w geodezji do pomiarów wysokościowych oraz jako marker dla przyszłych prac budowlanych czy renowacyjnych. Ich funkcja polega na stabilności i łatwości odnalezienia w terenie. Przykłady reperów to metalowe krążki umieszczane w murach, które mogą zawierać dodatkowe informacje, takie jak rok pomiaru lub wysokość. Standardy geodezyjne, takie jak normy ISO, definiują wymagania dotyczące ich umiejscowienia i identyfikacji, co jest kluczowe dla zachowania dokładności pomiarów. W praktyce, repery są niezwykle ważne dla inżynierów, architektów oraz geodetów, gdyż umożliwiają precyzyjne śledzenie zmian w konstrukcjach oraz monitorowanie osiadania budynków.

Pytanie 31

Na przedstawionym opisie topograficznym punkt poziomej osnowy geodezyjnej o numerze 0569-10 jest punktem

A. przeniesienia.

B. głównym.

C. bliskim.

D. kierunkowym.

Punkt 0569-10 na przedstawionym opisie topograficznym jest prawidłowo zidentyfikowany jako punkt kierunkowy. Takie punkty służą do wyznaczania kierunków pomiarów geodezyjnych, co jest kluczowe w procesie ustalania położenia obiektów oraz ich wzajemnych relacji w przestrzeni. W praktyce, punkty kierunkowe są wykorzystywane na przykład podczas budowy infrastruktury, gdzie precyzyjne określenie kierunków jest niezbędne dla zapewnienia zgodności z projektem. W myśl standardów geodezyjnych, takie punkty powinny być odpowiednio oznakowane i dokumentowane, aby umożliwić ich łatwe zlokalizowanie oraz użycie w przyszłych pomiarach. Używanie punktów kierunkowych zwiększa dokładność pomiarów i efektywność pracy, co jest zgodne z dobrymi praktykami w branży geodezyjnej. Dodatkowo, ich wykorzystanie jest nieocenione w kontekście geodezyjnego odniesienia do systemów współrzędnych, co stanowi fundament dla wszelkich prac geodezyjnych.

Pytanie 32

Jeżeli pomiary wykonano tak, jak na przedstawionym rysunku, to odległość między punktami osnowy geodezyjnej d_1-2 można obliczyć, stosując działanie

A. (d1-2)2 = 82,36 / sin 67,9534g * 79,46

B. d1-2 = 82,362 / 79,462 + sin 67,9534g

C. (d1-2)2 = 82,362 + 79,462 - 2 * 82,36 * 79,46 * cos 67,9534g

D. d1-2 = 82,36 * tg 67,9534g

Wiele z dostępnych odpowiedzi wykazuje braki w zrozumieniu podstawowych zasad geometrii i zastosowania twierdzenia cosinusów. Przykładowo, pierwsza odpowiedź nie odnosi się do geometrycznych relacji między bokami trójkąta ani do kątów, co jest kluczowe w obliczeniach geodezyjnych. Wzór w tej odpowiedzi sugeruje zastosowanie sinusów, co nie jest zgodne z wymaganymi warunkami, gdyż nie mamy do czynienia z funkcją sinusową w kontekście tych pomiarów. Również odpowiedź trzecia odnosi się do zastosowania sinusa w sposób nieprawidłowy, co może wynikać z mylnego zrozumienia relacji w trójkącie. Dodatkowo, odpowiedź czwarta sugeruje użycie tangensa, co jest zupełnie nieadekwatne w przypadku, gdy mamy do czynienia z obliczaniem długości boku, a nie kąta. W geodezji kluczowe jest zrozumienie, że stosowanie niewłaściwych wzorów prowadzi do niedokładnych wyników, które mogą wpływać na cały proces pomiarowy. Te błędy mogą wynikać z braku znajomości właściwych wzorów matematycznych i ich zastosowania w praktyce, co podkreśla znaczenie solidnych podstaw teoretycznych dla każdego geodety czy inżyniera.

Pytanie 33

Które z przedstawionych okien oprogramowania geodezyjnego służy do obliczeń współrzędnych punktów, pomierzonych metodą domiarów prostokątnych?

A. B.

B. C.

C. D.

D. A.

Wybór niewłaściwego okna oprogramowania geodezyjnego do obliczeń współrzędnych punktów pomierzonych metodą domiarów prostokątnych wskazuje na brak zrozumienia kluczowych funkcji, jakie powinno ono zawierać. Metoda domiarów prostokątnych opiera się na pomiarze odległości w dwóch kierunkach, co wymaga od oprogramowania możliwości rejestracji zarówno punktu początkowego, jak i końcowego oraz precyzyjnego wprowadzania długości pomiarów. W przypadku niepoprawnych odpowiedzi, może być tak, że przedstawione okna nie oferują odpowiednich pól lub funkcji, co prowadzi do błędnych wyników obliczeń. Często występującym błędem jest mylenie metod pomiarowych, co może wynikać z niewłaściwego zrozumienia, jak różne metody geodezyjne wykorzystują dane. Na przykład, niektóre użytkownicy mogą przypuszczać, że dane z metod pomiarowych, takich jak pomiary poligonowe, mogą być wprowadzane w identyczny sposób, co w przypadku domiarów prostokątnych, co jest nieprawidłowe. Kluczowe jest, aby każdy geodeta rozumiał różnice pomiędzy metodami i odpowiednio dobierał narzędzia, które wspierają konkretne techniki pomiarowe. W edukacji geodezyjnej konieczne jest szczegółowe zrozumienie każdego etapu procesu pomiarowego oraz umiejętność zastosowania odpowiedniej technologii, aby uniknąć poważnych błędów w analizach i pomiarach.

Pytanie 34

W ciągu niwelacyjnym teoretyczna suma różnic wysokości, mająca wartość 0 m, jest uzyskiwana w przypadku

A. dwustronnie nawiązanego.

B. jednostronnie nawiązanego.

C. otwartego.

D. zamkniętego.

W przypadku niwelacji zamkniętej teoretyczna suma różnic wysokości wynosi 0 m, co oznacza, że po wykonaniu pomiarów w terenie i powrocie do punktu wyjścia, uzyskujemy taki sam poziom odniesienia. Taki układ pomiarowy minimalizuje błędy systematyczne i pozwala na dokładne określenie różnic wysokości między punktami. W praktyce niwelacja zamknięta jest stosowana w sytuacjach, gdzie wymagane są wysokie standardy dokładności, na przykład przy budowie infrastruktury drogowej, mostów czy budynków. W standardach branżowych, takich jak normy PN-EN 17123, podkreśla się znaczenie niwelacji zamkniętej jako metody o niskiej podatności na błędy pomiarowe. Wiedza na temat tej metody jest kluczowa dla inżynierów i geodetów, ponieważ pozwala na uzyskanie wiarygodnych pomiarów, co jest niezbędne w procesie projektowania i realizacji inwestycji budowlanych.

Pytanie 35

Którego z przedstawionych urządzeń peryferyjnych należy użyć do drukowania mapy w formacie A1?

A. D.

B. A.

C. C.

D. B.

Urządzenie oznaczone jako A to ploter, który jest specjalnie zaprojektowany do drukowania dużych formatów, takich jak A1, co czyni go idealnym narzędziem do tworzenia map, projektów architektonicznych oraz innych dokumentów wymagających precyzyjnej grafiki. Plotery działają na zasadzie wektoryzacji, co oznacza, że są w stanie odtworzyć szczegółowe rysunki z dużą dokładnością, co jest kluczowe przy drukowaniu map, gdzie każdy detal ma znaczenie. Dodatkowo, plotery są w stanie obsługiwać różne media, takie jak papiery wodoodporne czy błyszczące, co pozwala na dostosowanie wydruku do specyficznych potrzeb projektu. W branży architektonicznej oraz inżynierskiej stosowanie ploterów stało się standardem w produkcji dokumentacji technicznej, dzięki ich zdolności do generowania wysokiej jakości wydruków w dużych formatach. Mając na uwadze normy branżowe, korzystanie z ploterów w takich przypadkach jest powszechnie zalecane, ponieważ gwarantuje to nie tylko jakość, ale również trwałość wydruku.

Pytanie 36

Długość boku kwadratowej działki a = 100,00 m została zmierzona z średnim błędem m_a = ±5 cm. Jaką wartość ma średni błąd m_p w obliczeniu pola P tej działki?

A. mp = ±20 m2

B. mp = ±5 m2

C. mp = ±1 m2

D. mp = ±10 m2

Niepoprawne odpowiedzi są rezultatem błędnych interpretacji zależności między błędami pomiarowymi a obliczanym polem. Wartości błędów przedstawione w odpowiedziach, takie jak mp = ±20 m2, mp = ±5 m2 czy mp = ±1 m2, nie są zgodne z zasadami propagacji błędów. Na przykład, mp = ±20 m2 sugeruje, że błąd pomiarowy jest większy niż rzeczywisty wpływ błędu długości boku na pole, co jest sprzeczne z logiką obliczeń. Taki błąd myślowy może wynikać z nieprawidłowego zastosowania wzoru na błąd średni lub nieuwzględnienia, że pole jest funkcją kwadratową. Odpowiedź mp = ±5 m2 z kolei nie uwzględnia całkowitego wpływu błędu pomiarowego na pole, co ogranicza dokładność obliczeń. Wydaje się, że w tym przypadku nie zrozumiano, że należy pomnożyć długość boku przez 2, aby uwzględnić wpływ błędu w obliczeniach. Z kolei mp = ±1 m2 jest zdecydowanie zaniżonym wynikiem, który również ignoruje zasadnicze zasady propagacji błędów. W praktyce, przy obliczeniach inżynieryjnych, niedoszacowanie błędów może prowadzić do poważnych konsekwencji, stąd tak istotne jest stosowanie odpowiednich wzorów i metod w celu uzyskania precyzyjnych wyników. Warto również pamiętać o standardach metrologicznych, które kładą nacisk na odpowiednie traktowanie błędów pomiarowych w każdym etapie pracy. Wysoka dokładność obliczeń jest kluczowa w wielu dziedzinach, w tym w budownictwie, geodezji i inżynierii, gdzie błędy mogą wpływać na bezpieczeństwo i efektywność realizowanych projektów.

Pytanie 37

Na podstawie przedstawionego fragmentu mapy zasadniczej określ, co oznaczają wartości wpisane do licznika i mianownika ułamka znajdującego się przy znaku studzienki kanalizacyjnej.

A. 207,12 - rzędna dna studzienki, 204,88 - rzędna włazu studzienki.

B. 207,12 - rzędna terenu, 204,88 - rzędna włazu studzienki.

C. 207,12 - rzędna terenu, 204,88 - rzędna dna studzienki.

D. 207,12 - rzędna włazu studzienki, 204,88 - rzędna dna studzienki.

Twoja odpowiedź jest prawidłowa, ponieważ wartości 207,12 i 204,88 rzeczywiście reprezentują rzędne włazu i dna studzienki kanalizacyjnej. Rzędna włazu studzienki, podana jako 207,12, odnosi się do poziomu, na którym umieszczony jest właz, co jest kluczowe dla zapewnienia odpowiedniego dostępu do systemu kanalizacyjnego. Natomiast rzędna dna studzienki, wynosząca 204,88, wskazuje na wysokość dna studzienki w stosunku do poziomu morza. Zrozumienie tych wartości jest istotne w geodezji oraz w inżynierii budowlanej, gdyż pozwala na prawidłowe projektowanie i utrzymanie infrastruktury. W praktyce, błędne określenie rzędnych może prowadzić do problemów z odprowadzaniem wody, co jest szczególnie istotne w obszarach narażonych na zalania. Standardy branżowe, takie jak normy PN-EN 1991-1-4, wskazują na znaczenie precyzyjnych pomiarów oraz ich interpretacji w kontekście budowania i utrzymywania infrastruktury wodno-kanalizacyjnej.

Pytanie 38

W której bazie danych państwowego zasobu geodezyjnego i kartograficznego można znaleźć informacje o podziemnych przewodach elektroenergetycznych?

A. GESUT

B. EGiB

C. BDOT500

D. BDSOG

BDOT500 to baza, która zajmuje się ewidencją gruntów i budynków, ale niestety nie ma tam szczegółowych danych o podziemnych instalacjach, takich jak przewody elektryczne. Potem mamy BDSOG, która dotyczy sieci uzbrojenia terenu, ale raczej skupia się na wodociągach i kanalizacji, więc też nie to. EGiB, czyli Ewidencja Gruntów i Budynków, znowu nie nadaje się do szukania info o podziemnych sieciach, bo dotyczy głównie nieruchomości. Czasem można się pogubić w tych bazach, bo każda ma swoje konkretne cele i zastosowania. Wydaje mi się, że warto zrozumieć różnice między nimi, żeby łatwiej zbierać potrzebne info w inwestycjach budowlanych. Przed wyborem bazy, dobrze jest rzucić okiem na jej zawartość i cel, żeby nie wpaść w jakąś pułapkę i uniknąć kłopotów później.

Pytanie 39

Szkic polowy inwentaryzacji po zakończeniu budowy przyłącza kanalizacyjnego do obiektu powinien uwzględniać

A. rysunek instalacji wewnętrznej w budynku.

B. średnicę przewodu.

C. materiał, z którego wykonano przewód.

D. kąt nachylenia przewodu.

Wybierając inne odpowiedzi, można wpaść w pułapkę i myśleć, że wie się, co jest naprawdę ważne w inwentaryzacji powykonawczej przyłącza kanalizacyjnego. Nachylenie przewodu, mimo że ważne, wcale nie jest kluczową sprawą na szkicu, bo bardziej chodzi o jego rozmieszczenie w terenie i efektywne odprowadzanie ścieków. Z kolei nazwa materiału, z którego zrobiony jest przewód, jest ważna przy ocenie jakości instalacji, ale nie ma wpływu na funkcjonalność czy przepustowość całego układu, więc w kontekście inwentaryzacji jest to raczej mało efektywna informacja. Co do szkicu instalacji wewnątrz budynku – mimo że daje przydatne info o rozkładzie systemu, to w etapie inwentaryzacji zewnętrznego przyłącza nie jest to potrzebne. Z doświadczenia wiem, że wybierając złe odpowiedzi, można mieć mylne pojęcie o tym, jak działa instalacja kanalizacyjna, co w przyszłości może prowadzić do błędnych wniosków podczas projektowania czy audytów. Trzeba zrozumieć, że każda wartość w dokumentacji ma swoje miejsce, ale nie wszystkie są kluczowe do polowego szkicu, co jest niezbędne, żeby utrzymać dobre standardy w branży budowlanej.

Pytanie 40

Osnowy geodezyjne klasyfikuje się na różne grupy na podstawie ich precyzji oraz metody zakładania, jakich używa się do ich tworzenia?

A. podstawowe, podstawowe bazowe, pomiarowe

B. poziome bazowe, podstawowe wysokościowe, sytuacyjne

C. fundamentalne, podstawowe bazowe, sytuacyjne

D. podstawowe fundamentalne, podstawowe bazowe, szczegółowe

Wybór odpowiedzi, która nie uwzględnia klasyfikacji podstawowych fundamentalnych oraz szczegółowych osnow geodezyjnych, wskazuje na niezrozumienie różnic pomiędzy poszczególnymi typami sieci oraz ich zastosowań. Osnowy fundamentalne są kluczowe w tworzeniu systemów geodezyjnych, gdyż zapewniają stabilne punkty odniesienia, które są niezbędne do precyzyjnego mapowania. Odpowiedzi sugerujące podziały na grupy, takie jak 'poziome bazowe, podstawowe wysokościowe, sytuacyjne' czy 'fundamentalne, podstawowe bazowe, sytuacyjne', mylą kategorie pojęciowe oraz ich funkcje. Poziome i wysokościowe odniesienia są jedynie różnymi wymiarami tej samej osnowy i nie stanowią odrębnych grup. Klasyfikując osnowy według kryterium dokładności, istotne jest, aby zrozumieć, że każda z nich ma określone przeznaczenie oraz różne poziomy precyzji. Typowe błędy myślowe w tej kwestii obejmują pomijanie roli osnowy fundamentalnej jako podstawy dla wszystkich innych pomiarów oraz nieumiejętność rozróżnienia między osnowami służącymi do ogólnych pomiarów a tymi dedykowanymi do bardziej szczegółowych zastosowań. W praktyce, stosowanie nieodpowiednich osnow w projektach geodezyjnych prowadzi do błędów pomiarowych, co może mieć poważne konsekwencje w inżynierii i budownictwie.
