Szczegółowe wyniki:

Pytanie 1

Która z podanych liczb nie jest reprezentacją w kodzie BCD8421?

A. 00000000

B. 10011001

C. 01100110

D. 11111111

Zrozumienie kodu BCD8421 jest kluczowe dla właściwego przetwarzania cyfr dziesiętnych w systemach cyfrowych. Każda z niepoprawnych odpowiedzi wykorzystuje elementy reprezentacji binarnej, ale nie uwzględnia kluczowych zasad związanych z kodem BCD8421. Opcje takie jak 10011001 i 01100110 mogą wydawać się poprawne na pierwszy rzut oka, gdyż składają się z czterobitowych segmentów. Jednakże, ich interpretacja w kontekście BCD8421 jest nieprawidłowa. Liczba 10011001, składająca się z dwóch segmentów 1001 i 1001, odpowiada cyfrze 9 i 9 w systemie dziesiętnym, co teoretycznie mieści się w ramach BCD8421, ale nie jest bezpośrednio poprawnym zapisem dla jednego zapisu BCD. Z kolei 01100110, która dzieli się na 0110 i 0110, odpowiada cyfrze 6 i 6, co również nie jest dopuszczalne jako pojedynczy zapis w BCD8421. Typowe błędy myślowe prowadzące do takich niepoprawnych wniosków to mylenie koncepcji reprezentacji liczbowej w różnych systemach binarnych oraz brak zrozumienia ograniczeń jakie nakłada BCD8421. W codziennej praktyce, znajomość tych zasad jest niezbędna do efektywnego projektowania systemów cyfrowych, które muszą prawidłowo obsługiwać różnorodne dane liczbowe.

Pytanie 2

Na rysunku pokazano układ wzmacniacza sumującego napięcia stałe U1 i U2. Jaka jest wartość napięcia UWY na wyjściu w tym układzie?

A. -8 V

B. +2 V

C. +8 V

D. -2 V

Wybór napięcia wyjściowego na poziomie -8 V, -2 V lub +2 V wskazuje na typowe błędy w zrozumieniu działania wzmacniaczy sumujących. Często mylone jest pojęcie sumowania napięć z ich odejmowaniem, co może prowadzić do niewłaściwych obliczeń. Napięcie wyjściowe wzmacniacza sumującego nie jest wynikiem prostego dodawania czy odejmowania napięć, ale uwzględnia również wzmocnienie, które jest regulowane przez wartości rezystorów w układzie. W praktyce, jeżeli w układzie mamy znane napięcia U1 i U2, a także odpowiednie rezystory, to kluczowe jest zrozumienie, że wzmocnienie układu może przekształcić sumę tych napięć w wyjściowe napięcie, które jest często wyższe od wartości wejściowych. Ponadto, błędna interpretacja wartości rezystorów oraz ich wpływu na wzmocnienie może prowadzić do mylnego wyciągania wniosków. Wzmacniacze sumujące są szeroko stosowane w elektronice, a ich prawidłowe zrozumienie jest kluczowe dla projektowania skutecznych układów elektronicznych. Zastosowanie wzorów i dobrych praktyk przy obliczeniach jest niezbędne do osiągnięcia pożądanych rezultatów.

Pytanie 3

Jakie parametry zasilacza są wymagane do zasilenia 3 metrów taśmy LED, jeżeli moc jednego metra taśmy wynosi 4,8 W, a napięcie zasilania taśmy LED to 12 V?

A. 12 V/1,5 A 15 W

B. 12 V/1,2 A 6 W

C. 12 V/1,5 A 12 W

D. 12 V/1,2 A 9 W

Aby prawidłowo zasilić 3 metry taśmy LED o mocy 4,8 W na metr i napięciu 12 V, konieczne jest dokładne obliczenie sumarycznej mocy oraz prądu, jaki będzie potrzebny. Całkowita moc taśmy wynosi 3 m x 4,8 W/m = 14,4 W. Zasilacz powinien mieć zapas mocy, aby zapewnić jego stabilne działanie, dlatego zaleca się wybór zasilacza o mocy minimum 15 W. Ponadto, prąd potrzebny do zasilenia taśmy LED można obliczyć korzystając ze wzoru: P = U * I, gdzie P to moc, U to napięcie, a I to prąd. W naszym przypadku, I = P/U = 14,4 W / 12 V = 1,2 A. Jednak ze względu na dodatkowe obciążenia oraz zabezpieczenie przed przeciążeniem, zasilacz powinien mieć wartość prądu wyższą, co czyni 1,5 A odpowiednim wyborem. Dlatego poprawna odpowiedź to 12 V/1,5 A 15 W. Stosowanie zasilaczy z nadmiarem mocy jest standardową praktyką w branży, co zapewnia dłuższą żywotność urządzeń oraz ich niezawodność.

Pytanie 4

Mostek wykorzystywany jest do pomiaru parametrów cewek indukcyjnych?

A. Maxwella

B. Thomsona

C. Wheatstone'a

D. Wiena

Mostek Maxwella to naprawdę fajny układ do pomiarów cewek. Dzięki niemu można zmierzyć różne parametry, jak indukcyjność czy rezystancję, a wszystko to w miarę dokładnie. Działa na zasadzie równowagi, więc można określić indukcyjność bez zakłócania innych wartości w obwodzie. W laboratoriach elektronicznych i inżynieryjnych jest wykorzystywany do testowania różnych komponentów, jak transformatory czy dławiki. Ważne jest też, że mostek Maxwella spełnia normy IEC i IEEE, co daje nam pewność, że pomiary są rzetelne. W porównaniu do mostka Wheatstone'a, który skupia się głównie na rezystancji, mostek Maxwella ma szersze możliwości, jeśli chodzi o analizę cewek. I jeszcze jedna rzecz – dzięki pomiarom można ocenić, jak czynniki jakości (Q) wpływają na wydajność układów indukcyjnych, co jest naprawdę istotne w projektowaniu obwodów elektronicznych. Moim zdaniem, jeśli zajmujesz się elektroniką, warto znać ten mostek.

Pytanie 5

Przedstawione na rysunku urządzenie, wchodzące w skład Systemów Sygnalizacji Włamania i Napadu, to czujka

A. zalania.

B. ruchu.

C. magnetyczna.

D. dymu i ciepła.

Czujka ruchu to kluczowy element systemów sygnalizacji włamania i napadu, odpowiedzialny za wykrywanie ruchu w monitorowanym obszarze. Na zdjęciu widać charakterystyczny kształt czujki oraz soczewkę PIR (ang. Passive Infrared Sensor), która jest podstawowym elementem pozwalającym na detekcję zmian temperatury w otoczeniu. Czujki te są wykorzystywane w różnych zastosowaniach, od zabezpieczeń domów prywatnych po kompleksowe systemy ochrony w obiektach komercyjnych. W praktyce, czujki ruchu mogą być stosowane w połączeniu z innymi elementami zabezpieczeń, takimi jak kamery czy alarmy, co zwiększa ich efektywność. Warto pamiętać, że zgodnie z normami branżowymi, instalacja czujek ruchu powinna być przeprowadzona w taki sposób, aby zapewnić odpowiednie pokrycie strefy detekcji, co minimalizuje ryzyko fałszywych alarmów. Dobrze zaprojektowany system sygnalizacji włamania i napadu powinien więc uwzględniać lokalizację czujek oraz ich parametry techniczne, co zwiększa skuteczność detekcji.

Pytanie 6

Wartość pojemności kondensatora przedstawionego na rysunku wynosi

A. 1 μF

B. 250 μF

C. 100 nF

D. 100 μF

Wybór odpowiedzi 1 μF, 250 μF czy nawet powtórzonej 100 μF może wynikać z pewnych niejasności w temacie kondensatorów. Kondensatory 1 μF są zazwyczaj używane w filtrach wysokoprzepustowych, gdzie mają za zadanie blokować niskie częstotliwości. Z kolei, gdy wybierasz 250 μF, to może być przydatne, ale zazwyczaj potrzebujesz ich do zastosowań, gdzie wymagana jest większa pojemność. To wszystko wiąże się z różnymi parametrami, jak maksymalne napięcie robocze, co jest dość istotne. Czasem takie pomyłki wynikają z nie do końca zrozumiałego oznaczenia pojemności, co jest kluczowe w projektowaniu układów. W praktyce, musisz rozumieć różnice między kondensatorami, żeby podejmować dobre decyzje. I pamiętaj, że te oznaczenia i konwencje mają znaczenie, bo pomagają w stabilności i niezawodności układów. Zrozumienie tych różnic to naprawdę ważna rzecz w elektronice.

Pytanie 7

Wskaź zestaw narzędzi kontrolnych i pomiarowych do określenia indukcyjności cewki przy użyciu metody rezonansowej?

A. Zasilacz, watomierz, wzorcowy rezystor

B. Generator, amperomierz, wzorcowa pojemność

C. Zasilacz, woltomierz, wzorcowa pojemność

D. Generator, amperomierz, wzorcowy rezystor

Wybór zestawu przyrządów kontrolno-pomiarowych, który składa się z generatora, amperomierza i pojemności wzorcowej, jest kluczowy dla precyzyjnego wyznaczenia indukcyjności cewki metodą rezonansową. Generator jest źródłem sygnału o określonej częstotliwości, który jest niezbędny do wytworzenia rezonansu w obwodzie LC (indukcyjności i pojemności). W momencie, gdy częstotliwość generatora odpowiada częstotliwości rezonansowej obwodu, dochodzi do maksymalizacji prądu, co jest mierzone amperomierzem. Pojemność wzorcowa z kolei pozwala na precyzyjne określenie wartości pojemności w obwodzie, co jest kluczowe dla obliczeń związanych z indukcyjnością. Zastosowanie tej metody jest powszechne w laboratoriach badawczych oraz w edukacji technicznej, gdzie precyzyjne pomiary są kluczowe. Przykładowo, w praktyce inżynieryjnej, poprawne wyznaczenie indukcyjności cewki jest niezbędne w projektowaniu filtrów, oscylatorów czy transformatorów, co podkreśla znaczenie tej metody w zastosowaniach przemysłowych i naukowych.

Pytanie 8

Zawarte w tabeli dane techniczne dotyczą czujki

Typ czujki	NC
Dwa tory detekcji	PIR+MW
Wymiary obudowy	65 x 138 x 58 mm
Zakres temperatur pracy	-40°C...+55°C
Zalecana wysokość montażu	2,4 m
Maksymalny pobór prądu	20 mA
Zasięg działania	15 m

A. czadu.

B. akustycznej.

C. zalania.

D. ruchu.

Czujki ruchu są kluczowymi elementami nowoczesnych systemów zabezpieczeń, a ich działanie opiera się na technologii detekcji PIR (pasywnej podczerwieni) oraz MW (mikrofali). W przedstawionej tabeli, informacja o "dwóch torach detekcji PIR+MW" jasno wskazuje, że czujka jest zaprojektowana do wykrywania ruchu. Technologia PIR jest odpowiedzialna za detekcję zmian w promieniowaniu podczerwonym, co jest skuteczne w monitorowaniu obiektów emitujących ciepło, takich jak ludzie. Z kolei technologia mikrofalowa pozwala na wykrywanie ruchu w większym zakresie, co zwiększa niezawodność czujnika. Praktyczne zastosowanie czujek ruchu znajduje się w systemach alarmowych, automatyce budynkowej oraz inteligentnych domach, gdzie mogą służyć do automatycznego włączenia oświetlenia lub alarmu, gdy wykryją obecność. Zastosowanie takich czujników jest zgodne z najlepszymi praktykami w zakresie bezpieczeństwa i komfortu użytkowania, co czyni je niezbędnymi w nowoczesnych instalacjach.

Pytanie 9

Zachowanie odpowiedniej polaryzacji w trakcie montażu elementów na płytce drukowanej wymaga element elektroniczny pokazany na rysunku

A. C.

B. B.

C. A.

D. D.

Wybór nieprawidłowej odpowiedzi może wynikać z nieporozumienia dotyczącego różnicy między elementami polaryzacyjnymi a niepolaryzacyjnymi. Opcje A, B i C przedstawiają elementy, które nie wymagają zachowania kierunku podczas montażu. Rezystory, kondensatory ceramiczne i kondensatory foliowe są przykładami elementów, które są niepolaryzacyjne. Oznacza to, że nie mają one określonego kierunku przewodzenia prądu, co umożliwia ich montaż w dowolny sposób. Często mylnie zakłada się, że wszystkie elementy elektroniczne muszą być montowane z uwzględnieniem polaryzacji, co prowadzi do niepoprawnych wniosków. W rzeczywistości, podczas projektowania obwodów elektronicznych, kluczowe jest zrozumienie, które elementy wymagają konkretnego kierunku, a które mogą być montowane swobodnie. Niezrozumienie tej zasady może prowadzić do błędów w projektowaniu, które mogą wpłynąć na wydajność i niezawodność układu. W elektronice, zwłaszcza w kontekście produkcji masowej, przestrzeganie zasad montażu jest istotne dla zapewnienia wysokiej jakości produktów. Dlatego warto zwrócić uwagę na informacje zawarte w dokumentacji technicznej i standardach branżowych, które szczegółowo opisują zasady montażu poszczególnych elementów. Zrozumienie różnic między elementami polaryzacyjnymi i niepolaryzacyjnymi to podstawowy krok w kierunku prawidłowego projektowania i montażu układów elektronicznych.

Pytanie 10

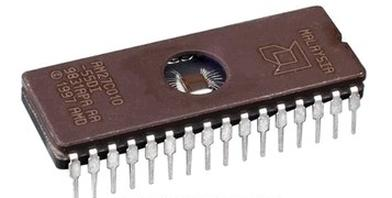

Który rodzaj pamięci pokazano na rysunku?

A. EPROM

B. EEPROM

C. FLASH

D. PROM

Wybór odpowiedzi FLASH, EEPROM lub PROM może wynikać z nieścisłości w zrozumieniu różnic między tymi rodzajami pamięci. Pamięć FLASH, choć również może być kasowana i programowana, nie posiada okienka kwarcowego do kasowania przez światło ultrafioletowe. Jest to pamięć, która pozwala na szybsze zapisanie i odczytanie danych w porównaniu do EPROM, ale proces jej kasowania różni się, gdyż możliwe jest to na poziomie bloku, a nie pojedynczych bajtów. Z kolei pamięć EEPROM (Electrically Erasable Programmable Read-Only Memory) umożliwia kasowanie danych na poziomie pojedynczych bajtów, co czyni ją bardziej elastyczną w zastosowaniach, gdzie potrzebne są częste aktualizacje. PROM (Programmable Read-Only Memory) to pamięć, która jest zaprogramowana raz i nie może być kasowana, co znacznie ogranicza jej zastosowanie. To zrozumienie różnic jest kluczowe dla wybierania odpowiedniego typu pamięci w zależności od wymagań aplikacji. W praktyce, podczas projektowania systemów elektronicznych, należy starannie dobierać pamięci, mając na uwadze ich właściwości, co pozwoli na optymalne wykorzystanie technologii, a także na zgodność z aktualnymi standardami oraz dobrymi praktykami inżynieryjnymi w dziedzinie elektroniki.

Pytanie 11

Jakie elementy należy zastosować, aby zapewnić współdziałanie układów TTL oraz CMOS z napięciem zasilania 5 V?

A. kondensatora podciągającego

B. diaka podciągającego

C. dioda podciągająca

D. rezystora podciągającego

Rezystor podciągający jest kluczowym elementem w interfejsach TTL (Transistor-Transistor Logic) oraz CMOS (Complementary Metal-Oxide-Semiconductor), gdyż pozwala na zapewnienie odpowiednich poziomów logicznych oraz stabilności sygnałów. W przypadku współpracy układów TTL i CMOS, które mogą mieć różne poziomy sygnałów oraz różne charakterystyki prądowe, zastosowanie rezystora podciągającego do zasilania sygnałów wejściowych jest szczególnie istotne. Rezystor ten działa jako element podciągający, który podnosi napięcie do wartości logicznej '1' w sytuacjach, kiedy sygnał jest w stanie wysokiej impedancji. Dzięki temu, układy TTL i CMOS mogą współpracować w sposób w pełni niezawodny, minimalizując ryzyko błędów logicznych. Przykładem zastosowania rezystora podciągającego może być obwód z mikrokontrolerem, w którym stan nieokreślony (floating) na pinach może prowadzić do nieprzewidywalnych rezultatów. Standardowe wartości rezystorów podciągających wynoszą od 1 kOhm do 10 kOhm, co zależy od konkretnej aplikacji oraz wymagań dotyczących prądu.

Pytanie 12

Która z poniższych liczb stanowi przedstawienie w kodzie BCD 8421?

A. 11101110

B. 01100110

C. 10101010

D. 11001100

Kod BCD 8421, czyli Binary-Coded Decimal, to taki sposób zapisywania liczb dziesiętnych, gdzie każda cyfra oznaczona jest jako cztery bity. Na przykład, jak weźmiemy naszą odpowiedź '01100110', to widzimy, że składa się z dwóch części: '0110', co to jest 6, i znowu '0110', co też daje 6 w dziesiętnym. W sumie mamy 66! Ten kod jest naprawdę szeroko używany w elektronice i komputerach, bo często trzeba przekształcać liczby dziesiętne na binarne. Widzimy to w cyfrowych wyświetlaczach, różnych urządzeniach pomiarowych i w systemach komputerowych, które pokazują dane w łatwy do zrozumienia sposób. Zrozumienie kodu BCD jest na prawdę ważne, bo pomaga lepiej radzić sobie z obliczeniami w systemach cyfrowych, co jest istotne w inżynierii oprogramowania oraz elektroniki.

Pytanie 13

Jakie z podanych rodzajów sprzężeń między poszczególnymi stopniami wzmacniacza wielostopniowego gwarantuje separację galwaniczną?

A. Sprzężenia rezystancyjne

B. Sprzężenia pojemnościowe

C. Sprzężenia bezpośrednie

D. Sprzężenia transformatorowe

Sprzężenie transformatorowe w wzmacniaczach wielostopniowych to naprawdę ważna sprawa. Daje to możliwość, żeby każdy etap wzmacniacza był oddzielony galwanicznie. A to z kolei pomaga w eliminacji zakłóceń oraz chroni przed niechcianymi różnicami potencjałów. Transformator działa na zasadzie indukcji elektromagnetycznej, co znaczy, że sygnały mogą być przenoszone, a obwody elektryczne pozostają oddzielone. Wzmacniacze audio często korzystają z tego rozwiązania, bo taka separacja pozwala na lepszą jakość dźwięku i zmniejsza szumy. Z mojej perspektywy, w systemach audiofilskich, sprzężenie transformatorowe to najlepszy wybór, ponieważ minimalizuje zniekształcenia. Od strony norm przemysłowych, to podejście jest zgodne z praktykami, które regulują bezpieczeństwo i stabilność systemów elektronicznych, co czyni je bardzo istotnym w projektowaniu nowoczesnych urządzeń elektronicznych.

Pytanie 14

Multiplekser dysponujący 16 wejściami informacyjnymi ma

A. 4 wejścia adresowe

B. 5 wejść adresowych

C. 3 wejścia adresowe

D. 2 wejścia adresowe

W przypadku multipleksera o 16 wejściach informacyjnych, liczba wymaganych wejść adresowych wynika z zasady logarytmicznej, gdzie liczba adresów jest równa logarytmowi o podstawie 2 z liczby wejść. Wzór ten można zapisać jako: n = log2(N), gdzie N to liczba wejść, a n to liczba wejść adresowych. W naszym przypadku mamy 16 wejść, co przelicza się na: log2(16) = 4. Oznacza to, że potrzebujemy 4 wejść adresowych, aby zaadresować każde z 16 wejść informacyjnych. Przykładem praktycznego zastosowania tego typu multipleksera może być system wyboru sygnałów w telekomunikacji, gdzie różne sygnały są przesyłane z różnych źródeł i muszą być wybierane w sposób zorganizowany. W branży elektronicznej, zrozumienie tej kalkulacji jest kluczowe dla projektowania układów cyfrowych, zwłaszcza w kontekście minimalizacji liczby komponentów oraz optymalizacji wydajności w systemach przetwarzania danych. Warto także wspomnieć, że stosowanie odpowiednich standardów w projektowaniu multiplekserów, takich jak standardy IEC, zapewnia ich niezawodność i interoperacyjność w różnych aplikacjach.

Pytanie 15

Wskazanie omomierza szeregowego na zakresie xl Ok wynosi

A. 600 kΩ

B. 40 kΩ

C. 450 kΩ

D. 55 kΩ

Kiedy wybierzesz złą odpowiedź, fajnie byłoby zrozumieć, dlaczego inne wartości rezystancji są nietrafione. Takie liczby jak 40 kΩ, 55 kΩ czy 600 kΩ mogą oznaczać, że źle rozumiesz, jak działa skala omomierza i czym są te jednostki. Na przykład, 40 kΩ i 55 kΩ mogą pochodzić z tego, że pomyślałeś, że omomierz pokazuje w omach, a nie w kiloomach. A 600 kΩ to może być efekt nieodpowiedniego odczytu skali lub pomylenia z innym zakresem pomiarowym. Tego typu pomyłki często zdarzają się, gdy nie skupiasz się na ustawieniach omomierza czy na jednostkach, co pokazuje, jak ważna jest dokładność w pracy. Żeby uniknąć takich sytuacji, warto przejrzeć instrukcję obsługi omomierza i zrozumieć zasady pomiaru rezystancji według aktualnych standardów, jak IEC 61010. Dbanie o szczegóły i dobre podstawy teoretyczne są kluczowe dla prawidłowych pomiarów i interpretacji wyników.

Pytanie 16

Jaką funkcję pełni soczewka Fresnela w czujkach ruchu typu PIR?

A. emituje promieniowanie podczerwone w stronę intruza

B. gwarantuje efektywne działanie systemu przeciwsabotażowego

C. jest komponentem wyłącznie dekoracyjnym

D. ma za zadanie skupiać wiązki detekcji na pyroelemencie

Soczewka Fresnela w czujkach ruchu typu PIR (Passive Infrared) pełni kluczową rolę jako element skupiający wiązki detekcji na pyroelemencie. Jej konstrukcja, składająca się z wielu segmentów, pozwala na efektywne zbieranie promieniowania podczerwonego emitowanego przez obiekty w ruchu. Dzięki zastosowaniu soczewek Fresnela, czujniki PIR mogą wykrywać ruch w szerszym zakresie i z większą precyzją, co jest szczególnie istotne w systemach zabezpieczeń. Przykładowo, w zastosowaniach domowych lub komercyjnych, soczewki te mogą być używane w alarmach antywłamaniowych, a także w automatycznych systemach oświetleniowych, które włączają się tylko wtedy, gdy wykryją obecność osoby. W praktyce oznacza to, że czujniki z soczewkami Fresnela są bardziej niezawodne i efektywne w wykrywaniu intruzów, co zwiększa bezpieczeństwo obiektów. Standardy branżowe, takie jak EN 50131, podkreślają znaczenie efektywności detekcji w systemach alarmowych, co czyni soczewki Fresnela niezbędnym elementem nowoczesnych rozwiązań zabezpieczających.

Pytanie 17

Jakie są graniczne częstotliwości przenoszenia (dolna i górna) wzmacniacza napięciowego, którego charakterystykę amplitudową przedstawiono na rysunku?

A. Dolna 40 Hz, górna 15 kHz

B. Dolna 40 Hz, górna 1,5 kHz

C. Dolna 400 Hz, górna 15k Hz

D. Dolna 400 Hz, górna 1,5 kHz

Wybór odpowiedzi, w której dolna graniczna częstotliwość wynosi 40 Hz, a górna 15 kHz, jest zgodny z charakterystyką amplitudową wzmacniacza napięciowego, co jest kluczowe dla zrozumienia jego działania w systemach audio. Graniczne częstotliwości przenoszenia wzmacniacza definiują zakres częstotliwości, w którym wzmacniacz efektywnie przetwarza sygnały. W praktyce, dolna graniczna częstotliwość 40 Hz jest typowa dla wzmacniaczy przeznaczonych do obsługi niskich tonów, co sprawia, że są one zdolne do reprodukcji basów w muzyce, podczas gdy górna graniczna częstotliwość 15 kHz zapewnia, że wzmacniacz może przetwarzać wysokie częstotliwości, co jest istotne dla klarowności wokali i instrumentów. Zgodnie z normami, wzmacniacze powinny mieć szeroki pasmo przenoszenia, aby móc wiernie odwzorować dźwięk. Dobrym przykładem zastosowania wzmacniaczy o takich granicznych częstotliwościach są systemy audio w kinie domowym oraz profesjonalne nagłośnienia, gdzie jakość dźwięku i zakres częstotliwości są kluczowe dla doświadczeń słuchowych.

Pytanie 18

Do czego służy urządzenie pokazane na ilustracji?

A. Pomiaru parametrów elektrycznych elementów SMD.

B. Dwupunktowego pomiaru temperatury.

C. Lutowania elementów SMD.

D. Chwytania elementów SMD z kontrolowaną elektronicznie siłą ścisku.

Odpowiedź ta jest prawidłowa, ponieważ urządzenie widoczne na zdjęciu rzeczywiście służy do pomiaru parametrów elektrycznych elementów SMD (Surface-Mount Device). Tego typu urządzenia, często określane jako mierniki parametrów elektrycznych, umożliwiają inżynierom i technikom szybkie i dokładne sprawdzenie wartości takich jak napięcie, rezystywność, a także pojemność w komponentach SMD. Przykładowo, mogą być one używane w procesie testowania płytek PCB, co jest kluczowym etapem w zapewnieniu jakości i niezawodności produktów elektronicznych. W praktyce, urządzenia te są często wykorzystywane w laboratoriach badawczych oraz w produkcji, aby weryfikować, czy elementy SMD działają zgodnie z określonymi specyfikacjami. Warto zaznaczyć, że pomiar parametrów elektrycznych jest niezbędny do diagnozowania problemów w obwodach elektronicznych oraz optymalizacji ich działania, co jest kluczowe w kontekście nowoczesnych standardów jakości w branży elektronicznej.

Pytanie 19

Na rysunku przestawiono

A. mikrofony pojemnościowe.

B. mikrofon stereofoniczny.

C. czujnik gazu.

D. czujnik ultradźwiękowy.

Czujnik ultradźwiękowy, który został przedstawiony na rysunku, jest szeroko stosowany w różnych dziedzinach, takich jak automatyka przemysłowa, robotyka oraz systemy pomiarowe. Działa na zasadzie emisji fal ultradźwiękowych i analizy ich odbicia od obiektów, co pozwala na dokładne pomiary odległości. Popularny model HC-SR04, który znajduje się na zdjęciu, używany jest w projektach DIY oraz w edukacji do nauki o pomiarach i interakcji z otoczeniem. Czujniki ultradźwiękowe charakteryzują się wysoką precyzją oraz prostotą w użyciu, co czyni je idealnym wyborem do zastosowań w robotyce i automatyce. W praktyce, czujniki te są wykorzystywane do detekcji przeszkód w robotach mobilnych, monitorowania poziomu cieczy w zbiornikach oraz w systemach alarmowych. Zastosowanie czujników ultradźwiękowych w przemyśle, w kontekście standardów bezpieczeństwa oraz efektywności operacyjnej, podkreśla ich znaczenie w nowoczesnych technologiach.

Pytanie 20

Który element elektroniczny należy umieścić w przedstawionym układzie, aby otrzymać działający układ detektora obwiedniowego?

A. Diodę.

B. Rezystor.

C. Diak.

D. Kondensator.

Umieszczanie diody w układzie detektora obwiedniowego, choć niezbędne dla prostowania sygnału, nie rozwiązuje problemu wygładzania napięcia, które jest kluczowe dla działania całego systemu. Dioda sama w sobie nie jest w stanie utrzymać stabilności napięcia wyjściowego, ponieważ jej zadaniem jest jedynie kierowanie przepływu prądu. Użycie rezystora, choć może być mylnie uznawane za praktyczne rozwiązanie, w rzeczywistości prowadzi do niepożądanych efektów. Rezystor służy do rozładowania kondensatora, ale jeśli kondensator w ogóle nie jest obecny, nie można osiągnąć oczekiwanego wygładzenia napięcia. To prowadzi do sytuacji, w której sygnał wyjściowy będzie mieć dużą amplitudę i zmienność, co negatywnie wpłynie na jakość sygnału. Z kolei zastosowanie diaku, który działa na zasadzie przewodzenia prądu przy osiągnięciu określonego napięcia, również nie jest właściwym rozwiązaniem w tym kontekście, gdyż nie wykonuje on funkcji wygładzania. Wszystkie te nieporozumienia mogą wynikać z niepełnego zrozumienia roli poszczególnych elementów w analogowych układach elektronicznych, a także z braku znajomości zasad projektowania układów detekcyjnych zgodnych z najlepszymi praktykami inżynieryjnymi. Właściwe zrozumienie funkcji kondensatora w tym układzie jest kluczowe dla efektywnego projektowania i implementacji urządzeń elektronicznych.

Pytanie 21

Wtórnik emiterowy to wzmacniacz z tranzystorem w układzie wspólnego kolektora, który odznacza się

A. wysokim wzmocnieniem napięciowym

B. wzmocnieniem napięciowym bliskim jedności

C. niskim wzmocnieniem prądowym

D. niską rezystancją wejściową

Wtórnik emiterowy, znany również jako wzmacniacz w konfiguracji wspólnego kolektora, ma kluczową cechę, jaką jest wzmocnienie napięciowe bliskie jedności. Oznacza to, że napięcie wyjściowe jest niemal równe napięciu wejściowemu, co sprawia, że jest idealnym rozwiązaniem w sytuacjach, gdy wymagane jest dopasowanie impedancji. Dzięki tej właściwości, wtórnik emiterowy znajduje szerokie zastosowanie w układach, gdzie potrzebne jest przetwarzanie sygnałów o wysokiej impedancji, takich jak czujniki lub mikrofony. W praktyce, wtórnik emiterowy jest często stosowany w interfejsach, które łączą elementy o różnych poziomach impedancji, co minimalizuje straty sygnału i zapewnia stabilną pracę całego układu. W kontekście dobrych praktyk inżynierskich, projektanci często wybierają tę konfigurację, aby ograniczyć wpływ obciążeń na źródło sygnału, co jest kluczowe w systemach audio i komunikacyjnych, gdzie jakość sygnału jest priorytetem.

Pytanie 22

Element, którego napięcie na wyjściu jest uzależnione od porównania dwóch napięć na wejściu, to

A. układ różniczkujący.

B. układ całkujący.

C. komparator.

D. sumator.

Wybór jednego z alternatywnych odpowiedzi, jak sumator, układ całkujący lub układ różniczkujący, wskazuje na pewne nieporozumienia dotyczące podstawowych funkcji układów elektronicznych. Sumator to układ, który łączy dwa lub więcej napięć, generując ich sumę na wyjściu. Jego działanie jest zastosowane w wielu aplikacjach, takich jak mieszanie sygnałów audio, ale nie polega na porównywaniu napięć. Układ całkujący, z kolei, przetwarza sygnał, generując napięcie proporcjonalne do całki z jego wartości w czasie, co jest istotne w aplikacjach takich jak regulacja PID, ale również nie odnosi się do bezpośredniego porównania napięć. Układ różniczkujący działa na zasadzie obliczania pochodnej sygnału, co jest kluczowe w systemach reakcji na zmiany sygnału, jednak także nie spełnia kryterium porównywania dwóch napięć. Typowym błędem w podejściu do tego typu pytań jest mylenie funkcji układów oraz ich zastosowań, co może prowadzić do niepoprawnych wniosków. Kluczowe jest zrozumienie, że komparator charakteryzuje się unikalną funkcjonalnością, która odróżnia go od pozostałych typów układów, a jego umiejętność szybkiego reagowania na niewielkie różnice napięć czyni go niezastąpionym w praktycznych zastosowaniach inżynieryjnych.

Pytanie 23

Na schemacie ideowym odbiornika superheterodynowego pracującego z modulacją AM blok 4 pełni funkcję:

A. heterodyny.

B. mieszacza.

C. wzmacniacza pośredniej częstotliwości.

D. wzmacniacza niskich częstotliwości.

W odbiorniku superheterodynowym blok 4 to wzmacniacz pośredniej częstotliwości (IF). Jego główna rola to wzmocnienie sygnału, który z kolei został zmieszany przez mieszacz (bloku 2) z sygnałem z heterodyny (bloku 3). Wzmacniacz IF jest istotny w odbiorze sygnałów radiowych, bo pozwala na podniesienie sygnałów o niskim poziomie do poziomu, który można dalej przetwarzać. W praktyce, projektując wzmacniacz IF, staramy się uzyskać jak najlepszą jakość odbioru, czyli poprawić takie rzeczy jak selektywność i czułość. Wzmacniacze pośredniej częstotliwości są niezbędne nie tylko w radiu, ale i w telewizorach, żeby zapewnić wysoką jakość odbieranych sygnałów. Jeśli wzmacniacz jest dobrze zaprojektowany, to potrafi zminimalizować różne szumy i zniekształcenia, co jest kluczowe dla jakości dźwięku i obrazu.

Pytanie 24

Na rysunku pokazano zależność tłumienia od częstotliwości A=f(f) pewnego filtru. Jaka jest wartość częstotliwości granicznej filtru o tej charakterystyce?

A. 100 Hz

B. 10 kHz

C. 1 kHz

D. 10 Hz

Częstotliwość graniczna filtru to kluczowy parametr w analizie systemów filtracyjnych, definiowany jako wartość częstotliwości, przy której sygnał jest tłumiony o 3 dB w stosunku do poziomu maksymalnego przepuszczanego przez filtr. W kontekście zaprezentowanego wykresu, tłumienie zaczyna znacząco wzrastać po osiągnięciu częstotliwości 1 kHz. Taki punkt jest niezwykle istotny w projektowaniu filtrów, ponieważ pozwala na określenie zakresu częstotliwości, w którym filtr skutecznie działa. W praktyce, odpowiednia znajomość częstotliwości granicznych jest nieoceniona w takich dziedzinach jak telekomunikacja, audio, czy inżynieria sygnałowa, gdzie jakość sygnału jest kluczowa. Na przykład, w systemach audio, odpowiedni dobór częstotliwości granicznej pozwala na efektywne odfiltrowanie niepożądanych zakłóceń, co przekłada się na lepszą jakość dźwięku. Dobrą praktyką jest również wykonanie analizy impedancji w pobliżu częstotliwości granicznej, aby zapewnić optymalne dopasowanie i minimalizację strat sygnału. Zrozumienie tego konceptu jest fundamentalne dla inżynierów zajmujących się projektowaniem i optymalizacją systemów filtracyjnych.

Pytanie 25

Która z podanych cech nie charakteryzuje się właściwościami idealnego wzmacniacza operacyjnego?

A. Nieskończenie szeroki zakres przenoszenia

B. Nieskończenie wielka rezystancja wyjściowa

C. Nieskończenie wielka rezystancja wejściowa

D. Nieskończenie wielkie różnicowe wzmocnienie napięciowe

Nieskończona duża rezystancja wyjściowa jest cechą, która nie opisuje idealnego wzmacniacza operacyjnego. W idealnym wzmacniaczu operacyjnym zakłada się, że rezystancja wyjściowa powinna być nieskończenie mała, co pozwala na uzyskanie maksymalnej mocy wyjściowej i minimalizację strat sygnału przy obciążeniu. W praktyce oznacza to, że wzmacniacz operacyjny powinien być w stanie dostarczyć sygnał do obciążenia bez zauważalnej zmiany napięcia wyjściowego. Na przykład, w zastosowaniach audio, niską rezystancję wyjściową wzmacniacza operacyjnego zapewnia, że poziom sygnału nie ulega degradacji, co przekłada się na lepszą jakość dźwięku. Takie podejście jest zgodne ze standardami branżowymi, gdzie oczekuje się, że wzmacniacze operacyjne będą miały zdolność do pracy w różnych warunkach obciążenia. Rezystancja wyjściowa na poziomie zbliżonym do zera pomaga również w stabilizacji sygnału podczas pracy w pętli sprzężenia zwrotnego, co jest kluczowe w wielu aplikacjach analogowych oraz cyfrowych.

Pytanie 26

W układzie pokazanym na rysunku współczynnik wzmocnienia prądowego tranzystora T1 wynosi 20, natomiast tranzystora T2 wynosi 10. Ile wynosi wypadkowy współczynnik wzmocnienia prądowego całego układu?

A. 2

B. 0,5

C. 200

D. 30

W układzie Darlingtona, który składa się z dwóch tranzystorów, wypadkowy współczynnik wzmocnienia prądowego jest obliczany poprzez mnożenie współczynników wzmocnienia prądowego poszczególnych tranzystorów. W przypadku tranzystora T1, który ma współczynnik wzmocnienia równy 20, oraz tranzystora T2 z współczynnikiem 10, możemy obliczyć wypadkowy współczynnik wzmocnienia prądowego, mnożąc te wartości: 20 * 10 = 200. Ten typ układu jest niezwykle przydatny w aplikacjach, gdzie wymagana jest wysoka wartość wzmocnienia prądowego. Przykładowe zastosowania obejmują wzmacniacze sygnału w systemach audio oraz w elektronice mocy, gdzie niskonapięciowe sygnały muszą być wzmocnione do poziomu umożliwiającego sterowanie dużymi obciążeniami. Oprócz tego, układy Darlingtona są często stosowane w układach automatyki i sterowania, gdzie precyzyjne wzmocnienie sygnału jest kluczowe. Warto również pamiętać o zasadach projektowania obwodów oraz o właściwej selekcji komponentów, aby osiągnąć optymalne parametry działania całego układu.

Pytanie 27

Aby wymienić uszkodzony rezystor, należy

A. zmierzyć jego rezystancję

B. przygotować rezystor o tych samych wymiarach

C. odczytać wartość jego rezystancji z dokumentacji lub schematu

D. przygotować rezystor o rezystancji o 50% mniejszej

Aby prawidłowo wymienić uszkodzony rezystor, kluczowym krokiem jest odczytanie wartości jego rezystancji ze schematu lub dokumentacji. Taki dokument zawiera szczegółowe informacje na temat wszystkich komponentów elektronicznych w danym układzie, w tym ich specyfikacji, takich jak wartość rezystancji, tolerancja oraz moc znamionowa. Stosując się do schematu, możemy uniknąć zastosowania niewłaściwego rezystora, co mogłoby doprowadzić do dalszych uszkodzeń w układzie. W praktyce, rezystory są często klasyfikowane według standardowych kodów kolorów, które również mogą być wykorzystane do szybkiej identyfikacji ich wartości. Warto także pamiętać, że zastosowanie rezystora o nieodpowiedniej rezystancji może wpłynąć na działanie całego obwodu, prowadząc do nieprawidłowego funkcjonowania urządzenia. Dlatego precyzyjne odczytywanie dokumentacji i schematów jest częścią dobrych praktyk w elektronice, która zapewnia niezawodność i bezpieczeństwo systemów elektronicznych.

Pytanie 28

Do jakiego celu wykorzystuje się komparator?

A. wzmacniania sygnału

B. sumowania dwóch sygnałów

C. filtrowania napięć

D. porównania dwóch napięć

Wybór niewłaściwej odpowiedzi wskazuje na nieporozumienie dotyczące funkcji komparatora w kontekście urządzeń elektronicznych. Wzmacnianie sygnału odnosi się do roli wzmacniaczy operacyjnych, które zwiększają amplitudę sygnału wejściowego, ale nie wykonują porównania napięć. Wzmacniacze operacyjne są projektowane do pracy w różnych konfiguracjach, takich jak amplifikacja napięcia czy jako sumatory sygnałów, co prowadzi do mylnego przekonania, że komparator pełni podobne funkcje. Powinno się zrozumieć, że komparator nie wzmacnia ani nie manipuluje amplitudą sygnału, a jedynie porównuje dwa napięcia. Podobnie, filtracja napięć jest funkcją dedykowanych układów filtrujących, które eliminują niepożądane częstotliwości, a nie służą do bezpośredniego porównywania poziomów napięcia. Sumowanie sygnałów to z kolei inna operacja, którą wykonują sumatory, a nie komparatory. Typowym błędem myślowym, który prowadzi do takich niepoprawnych wniosków, jest mylenie funkcji urządzeń oraz ich zastosowań w praktyce inżynieryjnej. Warto zatem przyswoić sobie definicje i podstawowe zasady działania poszczególnych komponentów elektronicznych, co pozwoli na lepsze zrozumienie ich roli w systemach elektronicznych.

Pytanie 29

Jakie jest napięcie zasilające dla układu cyfrowego wykonanego w technologii TTL?

A. 12 V

B. 3,3 V

C. 5 V

D. 15 V

Odpowiedź 5 V jest poprawna, ponieważ standardowe układy cyfrowe oparte na technologii TTL (Transistor-Transistor Logic) działają przy napięciu zasilania wynoszącym 5 V. Ta wartość napięcia stała się de facto normą w branży elektronicznej dla wielu rodzajów układów cyfrowych, co jest zgodne z normami IEEE. Zastosowanie 5 V umożliwia optymalną pracę układów TTL, które cechują się szybkim czasem reakcji oraz niskim poborem mocy, co jest kluczowe w projektowaniu nowoczesnych urządzeń elektronicznych. Przykładem zastosowania tej technologii są komputery osobiste, urządzenia mobilne oraz różne systemy automatyki domowej. Zrozumienie standardu napięcia zasilającego jest kluczowe dla inżynierów zajmujących się projektowaniem obwodów cyfrowych, ponieważ nieodpowiednie napięcie może prowadzić do uszkodzenia komponentów lub nieprawidłowego działania całego systemu. W praktyce, układy TTL można również spotkać w różnych modułach i zestawach edukacyjnych, które są używane w nauczaniu podstaw elektroniki.

Pytanie 30

Do skonstruowania głośnika dynamicznego należy zastosować magnes wykonany z

A. ferromagnetyka twardego

B. materiału diamagnetycznego

C. materiału paramagnetycznego

D. ferromagnetyka miękkiego

Wybór magnesów w budowie głośników dynamicznych ma kluczowe znaczenie dla ich funkcjonowania. Materiały paramagnetyczne, ferromagnetyki twarde i diamagnetyki nie są odpowiednie do zastosowań w głośnikach dynamicznych z kilku powodów. Materiały paramagnetyczne, takie jak aluminium czy platyna, mają bardzo słabe właściwości magnetyczne i nie są w stanie stworzyć wystarczająco silnego pola magnetycznego, co skutkuje niewystarczającą mocą akustyczną i niską wydajnością. W zastosowaniach audio najważniejszymi cechami magnesu są jego siła i efektywność w oddziaływaniu na cewkę głośnika. Ferromagnetyki twarde, takie jak stal, mają z kolei wysoką retencję magnetyczną, co oznacza, że po namagnesowaniu pozostają magnesami przez długi czas. To utrudnia ich użycie w głośnikach, gdzie konieczne są szybkie zmiany pola magnetycznego. Ponadto, materiały diamagnetyczne, jak miedź czy bizmut, są w stanie generować pole magnetyczne przeciwnie do zewnętrznego, co również nie wspiera efektywności głośnika. W praktyce, wybór niewłaściwego materiału może prowadzić do zniekształceń dźwięku, obniżenia jakości odtwarzania oraz ograniczenia pasma przenoszenia, co jest sprzeczne z zasadami projektowania głośników. Dlatego istotne jest, aby projektanci głośników kierowali się sprawdzonymi praktykami branżowymi oraz korzystali z ferromagnetyków miękkich, co pozwala na uzyskanie wysokiej jakości dźwięku i lepszej dynamiki.

Pytanie 31

W specyfikacji katalogowej rezystora SMD podano wartość rezystancji wynoszącą 100 Ω oraz moc 0,25 W. Jakie jest maksymalne natężenie prądu, które może przepływać przez ten rezystor?

A. 250 mA

B. 50 mA

C. 4 mA

D. 200 mA

Wybór innej odpowiedzi wskazuje na nieporozumienie dotyczące związku między mocą, rezystancją i natężeniem prądu. Wiele osób może mylnie sądzić, że większa moc oznacza proporcjonalnie większe natężenie prądu, co prowadzi do obliczeń nie uwzględniających rzeczywistych parametrów rezystora. Na przykład odpowiedzi takie jak 4 mA, 200 mA czy 250 mA mogą wynikać z błędnej interpretacji danych katalogowych lub pominięcia kluczowego wzoru na moc. Kluczowym błędem jest również niepełne zrozumienie obliczeń związanych z prawem Ohma, które stanowi fundamentalną zasadę w elektronice. Należy pamiętać, że przy obliczaniu mocy, to rezystancja ma kluczowe znaczenie, a nie tylko wartość prądu. W rzeczywistości każdy z tych błędnych wyników odnosi się do nieprawidłowego przeliczenia, które nie uwzględnia faktu, że wyższe natężenie prądu może prowadzić do przekroczenia dopuszczalnych wartości mocy, co skutkowałoby uszkodzeniem rezystora. Dlatego ważne jest, aby przy doborze komponentów w obwodach elektrycznych zawsze uwzględniać parametry maksymalne, aby zapewnić ich prawidłowe działanie i długowieczność w zastosowaniach praktycznych.

Pytanie 32

W jakim typie pamięci przechowywane są indywidualne preferencje użytkownika podczas programowania cyfrowego odbiornika satelitarnego z opcją nagrywania wybranego kanału telewizyjnego?

A. RAM

B. ROM

C. EEPROM

D. EPROM

Odpowiedź o wyborze EEPROM ( Electrically Erasable Programmable Read-Only Memory) jest prawidłowa, ponieważ ten typ pamięci jest idealny do przechowywania indywidualnych ustawień użytkownika w urządzeniach takich jak cyfrowe tunery satelitarne. EEPROM pozwala na elektroniczne kasowanie i ponowne programowanie danych, co czyni go doskonałym rozwiązaniem do zapisywania ustawień użytkownika, które mogą być zmieniane i aktualizowane bez potrzeby wymiany układu pamięci. W kontekście tunera satelitarnego, użytkownik może zapisać preferencje dotyczące kanałów, harmonogramy nagrywania, czy inne szczegóły, które muszą być zachowane nawet po wyłączeniu urządzenia. Przykładem zastosowania EEPROM jest przechowywanie kodów dostępu oraz danych konfiguracyjnych, co jest zgodne z najlepszymi praktykami w projektowaniu urządzeń elektronicznych, gdzie elastyczność i możliwość aktualizacji oprogramowania są kluczowe. Standardy branżowe zalecają użycie EEPROM do takich celów z uwagi na jego trwałość i niezawodność w przechowywaniu danych, co czyni go preferowanym wyborem w wielu nowoczesnych urządzeniach.

Pytanie 33

Opisz konstrukcję czujki

OPIS KONSTRUKCJI

Podstawowym elementem czujki jest układ detekcyjny, który składa się z: diody emitującej podczerwień oraz diody odbierającej. Oba te elementy są zamontowane w uchwycie w taki sposób, by promieniowanie ze diody nadawczej nie docierało bezpośrednio do diody odbierającej. Układ detekcyjny (uchwyt z diodami) jest przymocowywany bezpośrednio do płytki drukowanej, która zawiera elektronikę z procesorem kontrolującym działanie czujki. Labirynt chroni przed przedostawaniem się zewnętrznego światła do układu detekcyjnego. Metalowa siatka zabezpiecza układ detekcyjny przed niewielkimi owadami oraz większymi zanieczyszczeniami. Całość jest zainstalowana w obudowie wykonanej z białego tworzywa, składającej się z koszyczka, osłony czujki oraz ekranu.

A. dymu

B. stłuczenia

C. ruchu

D. zalania

Czujki dymu to kluczowe urządzenia w systemach ochrony przeciwpożarowej, które detekują obecność dymu w powietrzu, co jest istotne dla wczesnego wykrywania pożaru. Opisany układ detekcyjny składa się z diody nadawczej podczerwieni oraz diody odbiorczej, co wskazuje, że czujka działa na zasadzie analizy zmian w natężeniu światła emitowanego przez diodę nadawczą. W momencie, gdy dym wnika do komory czujki, zmienia się intensywność światła docierającego do diody odbiorczej, co uruchamia alarm. Takie rozwiązanie jest zgodne z normami, które wymagają, aby systemy detekcji dymu były w stanie szybko identyfikować zagrożenia. Przykłady zastosowania czujek dymu obejmują budynki mieszkalne, biura i zakłady przemysłowe, gdzie ich obecność znacząco zwiększa bezpieczeństwo. Warto również zaznaczyć, że zgodnie z zaleceniami branżowymi, czujki dymu należy regularnie testować i konserwować, aby zapewnić ich niezawodność i efektywność działania.

Pytanie 34

Wartość pojemności przedstawionego na rysunku kondensatora wynosi

A. 2,0 pF

B. 22 pF

C. 2,2 pF

D. 0,2 pF

Poprawna odpowiedź to 2,2 pF, co wynika z oznaczenia "2p2" na kondensatorze. W notacji elektronicznej, litera "p" odnosi się do jednostki piko, co oznacza jedną bilionową część farada, czyli 10^-12 farada. Oznaczenie to jest powszechnie stosowane w przemyśle elektronicznym do wskazywania pojemności kondensatorów. W praktyce, kondensatory o małych pojemnościach, takie jak 2,2 pF, są często używane w obwodach wysokoczęstotliwościowych, takich jak filtry RF czy obwody rezonansowe. Pojemności te są również kluczowe w konstrukcjach oscylatorów, gdzie precyzyjna wartość pojemności ma znaczenie dla stabilności częstotliwości. Zrozumienie oznaczeń oraz jednostek pojemności jest niezbędne dla inżynierów pracujących w dziedzinie elektroniki, zapewniając im zdolność do dokonania właściwego doboru komponentów w zależności od wymagań aplikacji. Dobrze jest również znać standardy dotyczące oznaczania kondensatorów, aby uniknąć pomyłek przy ich identyfikacji.

Pytanie 35

Jakie elementy zawiera oznaczenie typu tranzystora?

A. cyfry oraz wielkie litery

B. tylko cyfry

C. cyfry i małe litery

D. tylko litery

Oznaczenie typu tranzystora rzeczywiście składa się z cyfr oraz wielkich liter, co jest zgodne z przyjętymi standardami w branży półprzewodników. Przykładem może być tranzystor typu BC547, gdzie 'BC' to oznaczenie serii, a '547' to numer katalogowy, który jest cyfrą. Takie oznaczenie ułatwia inżynierom oraz technikom identyfikację i dobór odpowiednich komponentów do projektów elektronicznych. Ponadto, zgodnie z normami międzynarodowymi, jak IEC 60747, oznaczenia tranzystorów powinny być jednoznaczne i pozwalać na szybkie zrozumienie specyfikacji, takich jak maksymalne napięcie, prąd czy zastosowanie. Używanie cyfr i wielkich liter pozwala na tworzenie bardziej zróżnicowanych i precyzyjnych oznaczeń, co jest kluczowe w kontekście profesjonalnych aplikacji elektronicznych oraz w dokumentacji technicznej, gdzie jasność i zrozumiałość oznaczeń mają ogromne znaczenie dla efektywności pracy zespołów inżynieryjnych. Te praktyki pomagają także w dostosowywaniu komponentów do różnych norm i standardów obowiązujących na rynkach międzynarodowych.

Pytanie 36

Aktywna bariera podczerwieni może działać, wykorzystując fale elektromagnetyczne o długości wynoszącej

A. 300 nm

B. 500 nm

C. 900 nm

D. 600 nm

Aktywna bariera podczerwieni, znana również jako czujnik podczerwieni, wykorzystuje promieniowanie elektromagnetyczne o długości fali około 900 nm do detekcji obiektów. Długość fali 900 nm znajduje się w zakresie bliskiej podczerwieni, co sprawia, że jest idealna do zastosowań związanych z detekcją ruchu i obecności. Czujniki te są powszechnie stosowane w systemach alarmowych, automatycznych drzwiach oraz w systemach inteligentnych budynków. W praktyce, czujniki te działają na zasadzie analizy zmian w promieniowaniu podczerwonym emitowanym przez obiekty w ich zasięgu. Kiedy obiekt, na przykład człowiek, przemieszcza się w polu detekcji, zmienia to ilość promieniowania docierającego do czujnika, co wyzwala sygnał alarmowy. Warto zaznaczyć, że technologie te są zgodne z aktualnymi standardami branżowymi, co zapewnia ich niezawodność oraz efektywność w różnych warunkach zastosowania.

Pytanie 37

Na rysunku przedstawiono symbol graficzny przerzutnika wyzwalanego

A. poziomem wysokim.

B. zboczem narastającym.

C. zboczem opadającym.

D. poziomem niskim.

Gdy wybierzesz odpowiedź związaną z poziomem wysokim, warto wiedzieć, że przerzutnik JK nie działa na stałym napięciu. To tak jakby myśleć, że przerzutnik może działać z ciągłym sygnałem, a to nieprawda. Przerzutniki reagują na zmiany, a nie na stałe poziomy. Podobnie, poziom niski również nie jest właściwy, bo przerzutnik znów nie zmienia stanu wyjścia w oparciu o stały sygnał. Zbocze narastające, chociaż ma coś wspólnego z wyzwalaniem przerzutników, to nie jest dobrym wyborem w przypadku przerzutnika JK, który wyzwala się na zboczu opadającym. Często ludzie mylą różne typy przerzutników i myślą, że mogą działać na tych samych zasadach, co wprowadza zamieszanie w projektach. Ważne jest, żeby rozumieć, że przerzutniki mają różne wymagania co do wyzwalania. Błędna analiza symboli graficznych może prowadzić do nieodpowiedniego zastosowania w praktyce, a to jest coś, czego trzeba unikać w każdym projekcie inżynieryjnym.

Pytanie 38

LED  EQU 1.7
     LJMP START
     ORG 100H
START:
     CLR LED ; włącz
     MOV A,#10 ; ustaw w akumulatorze wartość 10
     LCALL DELAY_100MS ; zatrzymaj na czas 0,1×A [s]
     SETB LED ; wyłącz
     MOV A,  #10 ; ustaw w akumulatorze wartość 10
     LCALL DELAY_100MS ; zatrzymaj na czas 0,1×A [s]
     LJMP START ; wróć do START

Przedstawiona sekwencja programu realizuje zmianę stanu diody LED co

A. 10 s

B. 0,1 s

C. 0,01 s

D. 1 s

Odpowiedź "1 s" jest prawidłowa, ponieważ zmiana stanu diody LED co 1 sekundę jest typowym czasem, który umożliwia łatwe zauważenie zachowania diody przez obserwatora. W kontekście programowania mikrokontrolerów, takim jak Arduino, wykorzystuje się funkcje czasowe, aby precyzyjnie kontrolować czas, w którym dioda jest włączona lub wyłączona. Przykład zastosowania takiego cyklu można zobaczyć w prostych projektach, gdzie dioda LED jest używana jako wskaźnik stanu urządzenia lub jako sygnalizator. Zgodnie z dobrymi praktykami, czas ten powinien być na tyle długi, aby użytkownik miał możliwość zauważenia zmiany stanu, ale jednocześnie nie za długi, aby nie wpływać na responsywność urządzenia. Dodatkowo, w przypadku komunikacji w systemach IOT, częstotliwość zmiany stanu diody może wskazywać na różne stany operacyjne, co jest istotne dla użytkowników, którzy muszą szybko ocenić status systemu. Warto również zauważyć, że zbyt krótki czas zmiany stanu, na przykład 0,1 s lub 0,01 s, może prowadzić do efektu migotania, co jest niewygodne dla oka ludzkiego oraz nieefektywne w kontekście zarządzania energią.

Pytanie 39

Na rysunku przedstawiono podstawowy schemat blokowy układu automatycznej regulacji. Znakiem X oznaczono

A. wzmacniacz w. cz.

B. obwód wejściowy.

C. układ korekcyjny.

D. obiekt regulacji.

Wybór innych odpowiedzi wskazuje na pewne nieporozumienia dotyczące podstawowych elementów układów automatycznej regulacji. Układ korekcyjny, na przykład, to komponent odpowiedzialny za wprowadzanie zmian w działaniu obiektu regulacji na podstawie pomiarów jego wyjścia. Nie jest to jednak element, który sam w sobie jest regulowany, lecz raczej narzędzie stosowane do modyfikacji działania obiektu. W przypadku wzmacniacza w. cz. (wielkiej częstotliwości) raczej mówimy o technologii związanej z sygnałami, co nie jest tożsame z głównym zadaniem obiektu regulacji. Obwód wejściowy z kolei to część układu odpowiedzialna za przyjmowanie sygnałów z zewnątrz, ale nie definiuje samego obiektu regulacji. Typowych błędów myślowych w tym przypadku można doszukiwać się w pomieszaniu ról poszczególnych elementów układu. Kluczowe w procesie nauczania jest zrozumienie, że obiekt regulacji jest tym, co wymaga działania i kontroli, a nie korekcyjnym układem czy innymi elementami wspierającymi. Ważne jest, aby podczas analizy schematów blokowych pamiętać o funkcjach i zadaniach poszczególnych komponentów, co jest istotne nie tylko w teorii, ale także w praktycznych zastosowaniach inżynieryjnych. W projektowaniu systemów automatyki szczególnie istotne jest rozumienie, jak każdy z elementów współdziała ze sobą, aby zapewnić skuteczne i efektywne działanie całego układu.

Pytanie 40

Jaką rolę w urządzeniach elektronicznych pełni element przedstawiony na ilustracji?

A. Generatora.

B. Falownika.

C. Stabilizatora.

D. Prostownika.

Wybór jednego z pozostałych elementów, takich jak generator, stabilizator czy falownik, wskazuje na pewne nieporozumienia dotyczące podstawowych funkcji tych komponentów w urządzeniach elektronicznych. Generator to urządzenie, które przekształca energię mechaniczną w energię elektryczną, wytwarzając prąd o zmiennym lub stałym charakterze. Z kolei stabilizator prądu ma na celu utrzymanie stałego napięcia na wyjściu, niezależnie od zmian obciążenia czy napięcia wejściowego, co jest kluczowe w aplikacjach wymagających precyzyjnego zasilania. Falownik natomiast służy do konwersji prądu stałego na prąd przemienny, co nie jest celem mostka prostowniczego. Błąd w rozpoznawaniu tych funkcji może wynikać z mylenia procesów konwersji energii – ważne jest, aby zrozumieć, że każdy z tych elementów odgrywa inną rolę w systemie. Zrozumienie tych różnic jest kluczowe dla właściwego projektowania i analizy układów elektronicznych oraz dla zapobiegania typowym błędom, które mogą prowadzić do awarii systemów zasilania. Dlatego warto zwrócić uwagę na każdy z tych elementów oraz ich specyfikacje, aby właściwie dobierać komponenty do zamierzonych zastosowań.
