Informacje o egzaminie:

Zawód: Technik mechatronik
Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
Data rozpoczęcia: 10 czerwca 2026 10:11
Data zakończenia: 10 czerwca 2026 10:44

Egzamin niezdany

Wynik: 16/40 punktów (40,0%)

Wymagane minimum: 20 punktów (50%)

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Cyfrowy tachometr jest narzędziem do mierzenia

A. naprężeń w metalach

B. natężenia przepływu powietrza

C. prędkości obrotowej wału silnika

D. lepkości cieczy

Analizując nieprawidłowe odpowiedzi, warto zaznaczyć, że pomiar naprężeń w metalu oraz natężenia przepływu powietrza nie mają związku z zastosowaniem tachometru cyfrowego. Naprężenia w metalu mierzy się za pomocą tensometrów, które bazują na zmianach oporu elektrycznego materiału pod wpływem obciążenia. Jest to technika stosowana w materiałoznawstwie i inżynierii mechanicznej, gdzie kluczowe jest zrozumienie, jak materiały reagują na różne siły. Natomiast natężenie przepływu powietrza najczęściej OCENIA się przy użyciu anemometrów, które mogą przybierać różne formy, jak na przykład anemometry cieplne lub wirnikowe, które są dostosowane do pomiaru prędkości ruchu powietrza w danym obszarze. Lepkość cieczy, z kolei, jest mierzona za pomocą lepkościomierzy, które służą do określenia oporu, jaki ciecz stawia podczas przepływu. Każda z tych metod pomiarowych jest zdefiniowana przez odrębne zasady i techniki, różniące się znacznie od reguł dotyczących pomiaru prędkości obrotowej. W rezultacie, nieodpowiednie przyporządkowanie funkcji do tachometru cyfrowego może prowadzić do poważnych nieporozumień i błędnych decyzji w praktyce inżynieryjnej, co podkreśla znaczenie zrozumienia podstawowych zasad działania różnych narzędzi pomiarowych oraz ich zastosowania w odpowiednich kontekstach.

Pytanie 2

Zasada hydrostatycznego smarowania, która polega na oddzieleniu współdziałających powierzchni samoistnie powstającym klinem smarnym, stosowana jest w

A. hamulcach tarczowych

B. zaworach kulowych

C. łożyskach ślizgowych

D. łożyskach kulkowych

Wybór hamulców klockowych, zaworów kulowych czy łożysk kulkowych jako odpowiedzi błędnej opiera się na ich zasadach działania, które nie są zgodne z koncepcją smarowania hydrostatycznego. Hamulce klockowe działają na zasadzie tarcia między klockiem a tarczą hamulcową, co nie wymaga smarowania w sposób, jaki ma miejsce w łożyskach ślizgowych. W przypadku hamulców, kluczową rolę odgrywa generowanie siły tarcia, a nie separacja części roboczych. Zawory kulowe wykorzystują kulkę do regulowania przepływu cieczy lub gazu, co również nie ma związku z tworzeniem klina smarnego, a ich działanie opiera się na mechanicznym zamykaniu lub otwieraniu przepływu. Łożyska kulkowe z kolei wykorzystują kulki do rozdzielenia powierzchni, co pozwala na ruch obrotowy, ale opierają się na mechanicznym tarciu oraz smarowaniu, które różni się od hydrostatycznego. Takie błędne wnioski mogą wynikać z niepełnego zrozumienia zasad działania tych mechanizmów. W praktyce smarowanie hydrostatyczne ma zastosowanie wyłącznie w specyficznych aplikacjach, gdzie kluczowe jest unikanie bezpośredniego kontaktu metal-metal oraz redukcja tarcia, co jest typowe dla łożysk ślizgowych. Zrozumienie tych różnic jest istotne dla prawidłowego doboru elementów w systemach mechanicznych.

Pytanie 3

Maksymalne napięcie na analogowym wejściu kontrolera PLC wynosi 10 V DC, a rozdzielczość tego wejścia, wynosząca około 40 mV, zapewnia zastosowanie kontrolera PLC z przetwornikiem A/C.

A. 16-bitowym

B. 8-bitowym

C. 32-bitowym

D. 64-bitowym

Wybór odpowiedzi 16-bitowej, 32-bitowej czy 64-bitowej jest błędny w kontekście określonej rozdzielczości 40 mV. Te formaty oferują znacznie większą liczbę poziomów rozdzielczości, co prowadzi do nieadekwatnych wyników w tym przypadku. Przykładowo, 16-bitowy przetwornik A/C generuje 65,536 poziomów (2^16), co w przypadku 10 V daje krok napięcia równy około 0,15 mV. Tak mała rozdzielczość jest niepraktyczna, gdy wymagana rozdzielczość wynosi 40 mV. Podobnie, 32-bitowe i 64-bitowe przetworniki oferują jeszcze wyższą precyzję, która w tym kontekście jest zbyteczna. Wybierając zbyt wysoką rozdzielczość, można napotkać problemy związane z przetwarzaniem danych i ich interpretacją, co w praktyce może obniżyć efektywność systemu. Często użytkownicy mylnie zakładają, że wyższa rozdzielczość jest zawsze lepsza, co prowadzi do nieefektywnego wykorzystania zasobów. Dobór odpowiedniego przetwornika A/C powinien być dostosowany do specyficznych wymagań aplikacji, biorąc pod uwagę zarówno wymagania dotyczące rozdzielczości, jak i szybkości pomiaru. W rzeczywistości, dla wielu zastosowań przemysłowych, 8-bitowy przetwornik A/C zapewnia wystarczającą dokładność, co potwierdzają standardy branżowe oraz praktyki inżynieryjne.

Pytanie 4

Jakie parametry mierzy prądnica tachometryczna?

A. naprężenia mechaniczne

B. napięcie elektryczne

C. prędkość liniową

D. prędkość obrotową

Pomiar naprężeń mechanicznych, napięcia elektrycznego oraz prędkości liniowej nie są właściwymi zastosowaniami dla prądnicy tachometrycznej, co może prowadzić do nieporozumień w zrozumieniu jej funkcji. Naprężenia mechaniczne zwykle mierzy się za pomocą tensometrów, które są zaprojektowane do bezpośredniego pomiaru deformacji ciała stałego pod wpływem sił zewnętrznych. Z kolei napięcie elektryczne można mierzyć za pomocą woltomierzy, które oferują różne metody pomiaru, w tym pomiar kontaktowy oraz bezkontaktowy w zależności od zastosowania. Prędkość liniowa natomiast, odnosząca się do ruchu prostoliniowego, wymaga zastosowania innych typów czujników, takich jak enkodery liniowe czy tachometry liniowe, które są zaprojektowane do pomiaru ruchu w jednym kierunku z zachowaniem precyzji. Typowe błędy w podejściu do zrozumienia działania prądnic tachometrycznych wynikają z mylenia pojęć związanych z różnymi typami pomiarów. Użytkownicy mogą sądzić, że prądnica tachometryczna jest wszechstronnym narzędziem pomiarowym, jednak jej funkcja ogranicza się wyłącznie do pomiaru prędkości obrotowej. Dlatego kluczowe jest zrozumienie specyfiki urządzenia oraz jego rzeczywistych zastosowań w kontekście pomiarów inżynieryjnych.

Pytanie 5

Jeśli na tłok siłownika o powierzchni S = 0,003 m2 działa ciśnienie czynnika wynoszące 2 MPa, to jaka jest siła działająca na tłok?

A. 6 kN

B. 2 kN

C. 12 kN

D. 9 kN

Aby obliczyć siłę naporu działającą na tłok siłownika, należy skorzystać ze wzoru F = p * S, gdzie F to siła, p to ciśnienie, a S to powierzchnia przekroju tłoka. W naszym przypadku ciśnienie p wynosi 2 MPa, co należy przeliczyć na pascale: 2 MPa = 2 * 10^6 Pa. Powierzchnia S wynosi 0,003 m². Podstawiając wartości do wzoru, otrzymujemy F = 2 * 10^6 Pa * 0,003 m² = 6000 N, co jest równoważne 6 kN. Zrozumienie tego działania ma fundamentalne znaczenie w hydraulice, gdzie siły generowane przez ciśnienie są kluczowe dla działania maszyn i systemów. Na przykład w układach hydraulicznych w samochodach, takich jak hamulce czy podnośniki, prawidłowe obliczenie siły pozwala na efektywne i bezpieczne działanie tych mechanizmów. Zastosowanie ciśnienia i przekroju tłoka jest również istotne przy projektowaniu urządzeń takich jak prasy hydrauliczne czy siłowniki, gdzie precyzyjna manipulacja siłą jest niezbędna.

Pytanie 6

Aby zmierzyć temperaturę, należy podłączyć do wejścia sterownika PLC

A. prądnicę tachometryczną

B. czujnik indukcyjny

C. czujnik rezystancyjny

D. przekaźnik elektromagnetyczny

Podłączenie innych komponentów, takich jak prądnica tachometryczna, czujnik indukcyjny czy przekaźnik elektromagnetyczny, do pomiaru temperatury nie jest odpowiednie. Prądnica tachometryczna jest wykorzystywana do pomiaru prędkości obrotowej w silnikach i nie ma zastosowania w kontekście temperatury. Czujnik indukcyjny, z kolei, wykrywa obecność obiektów metalowych i również nie nadaje się do pomiaru temperatury. Przekaźnik elektromagnetyczny jest elementem wykonawczym, który służy do załączania lub wyłączania obwodów elektrycznych, a więc nie jest narzędziem pomiarowym. Typowym błędem myślowym jest mylenie funkcji różnych elementów w systemie automatyki. Często przy wyborze czujnika do pomiaru temperatury nie uwzględnia się specyfiki ich działania oraz przeznaczenia. W przypadku pomiaru temperatury, kluczowe jest, aby zastosować czujniki, które są przystosowane do tej funkcji, co znacznie zwiększa dokładność i niezawodność całego systemu. Wybór odpowiednich komponentów w systemie automatyki powinien być oparty na zrozumieniu ich przeznaczenia oraz właściwości, co jest zgodne z dobrymi praktykami projektowania systemów automatyki.

Pytanie 7

Jakiego rodzaju cieczy hydraulicznej powinno się użyć w urządzeniu hydrauliczny, które może być narażone na kontakt z otwartym ogniem?

A. HT - ester syntetyczny, najlepiej ulegający biodegradacji

B. HTG - produkowana na bazie olejów roślinnych, rozpuszczalna w wodzie

C. HFA - emulsja olejowo-wodna, mająca w składzie ponad 80 % wody

D. HV - dla urządzeń funkcjonujących w zmiennych warunkach temperatury

Odpowiedź HFA, czyli emulsja olejowo-wodna, zawierająca ponad 80% wody, jest prawidłowa w kontekście pracy urządzeń hydraulicznych w warunkach zagrożenia pożarowego. Tego rodzaju ciecz hydrauliczna charakteryzuje się znacznie wyższą odpornością na wysokie temperatury i działanie ognia, co jest kluczowe w miejscach, gdzie istnieje ryzyko kontaktu z otwartym płomieniem. W przypadku wycieku emulsji olejowo-wodnej, woda działa jako czynnik chłodzący, minimalizując ryzyko pożaru. Tego rodzaju cieczy hydrauliczne są szeroko stosowane w przemyśle, gdzie praca z substancjami łatwopalnymi jest powszechna, jak na przykład w rafineriach, piecach przemysłowych czy zakładach chemicznych. Zgodnie z normami, takimi jak NFPA (National Fire Protection Association), stosowanie cieczy o obniżonej palności, takich jak HFA, jest zalecane w środowiskach o wysokim ryzyku pożaru. Dodatkowo, emulsje olejowo-wodne są często używane w zastosowaniach, gdzie wymagane jest smarowanie oraz chłodzenie, co czyni je wszechstronnym rozwiązaniem w hydraulice przemysłowej.

Pytanie 8

Silnik komutatorowy był narażony na długotrwałe przeciążenie, co doprowadziło do pojawienia się zwarć międzyzwojowych. Proces naprawy silnika polega na wymianie

A. łożysk.

B. komutatora.

C. szczotek.

D. uzwojenia.

Wymiana uzwojenia w silniku komutatorowym jest kluczowym zabiegiem naprawczym, zwłaszcza gdy występują zwarcia międzyzwojowe. Zwarcia te mogą mieć różne przyczyny, w tym długotrwałe przeciążenie, które prowadzi do degradacji izolacji między zwojami. Wymiana uzwojenia polega na demontażu starego uzwojenia oraz nawinięciu nowego, co wymaga precyzyjnych umiejętności oraz znajomości technik nawijania. Uzwojenia są odpowiedzialne za generowanie pola magnetycznego, które napędza wirnik, dlatego ich stan bezpośrednio wpływa na wydajność całego silnika. W praktyce, przed przystąpieniem do wymiany, należy dokładnie zdiagnozować przyczynę uszkodzenia oraz przeprowadzić testy elektryczne, aby upewnić się, że nowe uzwojenie będzie działało poprawnie. Standardy takie jak IEC 60034 dotyczące silników elektrycznych podkreślają znaczenie odpowiednich materiałów izolacyjnych oraz technik montażowych, co zwiększa żywotność i niezawodność silnika. Właściwe podejście do wymiany uzwojenia przyczynia się do minimalizacji ryzyka wystąpienia podobnych problemów w przyszłości.

Pytanie 9

Osoba obsługująca urządzenie generujące drgania, takie jak młot pneumatyczny, powinna być przede wszystkim wyposażona

A. w hełm ochronny

B. w odzież ochronną

C. w gogle ochronne

D. w rękawice antywibracyjne

Rękawice antywibracyjne to naprawdę ważna rzecz dla ludzi, którzy pracują z maszynami, które drżą, jak na przykład młot pneumatyczny. Te drgania mogą prowadzić do poważnych problemów zdrowotnych, na przykład do zespołu wibracyjnego, który uszkadza nerwy i stawy. Dlatego właśnie te rękawice są zaprojektowane tak, żeby pochłaniać te drgania, co bardzo pomaga w zmniejszeniu ich wpływu na dłonie i ramiona. Z własnego doświadczenia powiem, że dzięki nim praca staje się znacznie bardziej komfortowa, a czas, kiedy można bezpiecznie używać sprzętu, naprawdę się wydłuża. Widzisz to często w budownictwie, gdzie pracownicy używają młotów wyburzeniowych. Normy ISO 5349 mówią, że takie rękawice to dobry sposób na to, żeby zminimalizować ryzyko zdrowotne związane z długotrwałym narażeniem na drgania.

Pytanie 10

Jedną z kluczowych funkcji oscyloskopu dwukanałowego jest dokonywanie pomiaru

A. indukcyjności własnej cewki

B. pojemności elektrycznej kondensatorów

C. przesunięcia fazowego napięciowych przebiegów sinusoidalnych

D. natężenia pola elektrycznego

Odpowiedź dotycząca pomiaru przesunięcia fazowego napięciowych przebiegów sinusoidalnych jest prawidłowa, ponieważ oscyloskop dwukanałowy jest narzędziem niezwykle przydatnym w analizie sygnałów elektrycznych. W kontekście pomiarów, przesunięcie fazowe jest kluczowym parametrem, który może mieć istotny wpływ na działanie układów elektronicznych, zwłaszcza w aplikacjach audio, telekomunikacyjnych oraz w systemach zasilania. Przykładowo, w układach synchronizacji sygnałów, dokładne ustawienie fazy jest niezbędne do optymalnej wydajności. Oscyloskop umożliwia pomiar różnicy fazy pomiędzy dwoma sygnałami, co może być kluczowe w ocenie stabilności systemów oraz w diagnostyce usterek. Ponadto, zgodnie z najlepszymi praktykami w inżynierii elektronicznej, pomiar fazy powinien być częścią rutynowych testów układów, aby zapewnić ich prawidłowe funkcjonowanie i minimalizować zakłócenia.

Pytanie 11

Podczas działania napędu zwrotnego z użyciem silnika prądu stałego zaobserwowano, że prędkość obrotowa silnika jest różna w obu kierunkach oraz że iskrzenie szczotek przy obrocie w jedną stronę jest znacznie większe niż przy obrocie w kierunku przeciwnym. Jakie kroki należy podjąć w celu naprawy silnika?

A. Zamienić łożyska

B. Znormalizować nacisk szczotek

C. Obtoczyć oraz przeszlifować komutator

D. Ustawić szczotki w strefie neutralnej

Wymiana łożysk nie rozwiąże problemu nierównej prędkości obrotowej oraz intensywnego iskrzenia szczotek. Łożyska odpowiadają za utrzymanie osi silnika w odpowiedniej pozycji i zmniejszenie tarcia, jednakże nie mają wpływu na działanie komutatora ani na kontakt szczotek z wirnikiem. Z kolei ujednolicanie nacisku szczotek, chociaż może wydawać się logicznym rozwiązaniem, nie adresuje bezpośrednio problemu iskrzenia, które jest wynikiem niewłaściwego ustawienia szczotek. Obtoczenie i przeszlifowanie komutatora mogą jedynie częściowo poprawić sytuację, ale nie zlikwidują źródła problemu, jakim jest niewłaściwe ustawienie szczotek. Ustawienie szczotek w strefie neutralnej jest nie tylko najlepszym sposobem na rozwiązanie zaobserwowanych problemów, ale także jest zgodne z praktykami stosowanymi w serwisie silników prądu stałego, co podkreśla znaczenie precyzyjnej diagnostyki oraz regulacji. Ostatecznie, te działania powinny być częścią regularnych przeglądów technicznych, aby zapewnić długotrwałą i efektywną pracę silnika.

Pytanie 12

Którego urządzenia nie wolno zasilać z źródła napięcia oznaczonego jako 400 V; 3/N/PE ~50 Hz?

A. Silnika jednofazowego o napięciu 230 V

B. Silnika prądu stałego o napięciu 400 V

C. Transformatora trójfazowego o napięciu górnym 400 V i skojarzeniu Dy5

D. Silnika trójfazowego klatkowego o napięciu międzyfazowym 400 V skojarzonego w Δ

Odpowiedzi wskazujące na inne urządzenia, takie jak silnik jednofazowy o napięciu 230 V, transformator trójfazowy o napięciu górnym 400 V, czy silnik trójfazowy klatkowy o napięciu międzyfazowym 400 V skojarzonego w Δ, sugerują pewne nieporozumienia dotyczące zasilania elektrycznego i charakterystyki tych urządzeń. Silnik jednofazowy o napięciu 230 V nie może być podłączony do systemu 400 V bez zastosowania transformatora obniżającego napięcie, ponieważ może to prowadzić do uszkodzenia silnika. Transformator trójfazowy, mimo że może być zasilany napięciem 400 V, wymaga poprawnego doboru napięcia, a jego skojarzenie Dy5 oznacza, że napięcie międzyfazowe wynosi 400 V, co czyni go odpowiednim do pracy w tym systemie. Silnik trójfazowy klatkowy o napięciu międzyfazowym 400 V jest zaprojektowany do pracy w systemach trójfazowych i bywa używany w wielu aplikacjach przemysłowych. Niezrozumienie tych podstawowych zasad zasilania prowadzi często do niebezpiecznych sytuacji w praktyce, takich jak niewłaściwe podłączenie urządzeń do źródeł energii, co może skutkować zarówno uszkodzeniem sprzętu, jak i zagrożeniem dla bezpieczeństwa operatorów. Każde urządzenie powinno być zasilane zgodnie z jego specyfikacją techniczną oraz odpowiednimi normami, aby uniknąć problemów eksploatacyjnych.

Pytanie 13

W zakładzie produkcyjnym ustalono, że ciśnienie względne powietrza w zbiorniku wynosi +3 bary. Co oznacza, że nadciśnienie p_NAD oraz ciśnienie absolutne (bezwzględne) p_ABS mają wartości:

A. pNAD = 2 bar, pABS = 1 bar

B. pNAD = 3 bar, pABS = 4 bar

C. pNAD = 3 bar, pABS = 3 bar

D. pNAD = 1 bar, pABS = 2 bar

Odpowiedź jest prawidłowa, ponieważ ciśnienie względne powietrza w zbiorniku wynoszące +3 bary oznacza, że wartość nadciśnienia (pNAD) wynosi 3 bary. Ciśnienie absolutne (pABS) oblicza się jako sumę ciśnienia atmosferycznego i ciśnienia względnego. W standardowych warunkach na poziomie morza ciśnienie atmosferyczne wynosi około 1 bara. Dlatego pABS = pNAD + pATM = 3 bary + 1 bar = 4 bary. Wiedza ta jest kluczowa w różnych zastosowaniach inżynieryjnych, takich jak projektowanie układów pneumatycznych i hydraulicznych, gdzie zachowanie ciśnienia jest kluczowe dla efektywności i bezpieczeństwa urządzeń. Przykładowo, w systemach pneumatycznych nadciśnienie jest wykorzystywane do napędu siłowników, a znajomość prawidłowych wartości ciśnień pozwala na optymalne ich zaprojektowanie zgodnie z normami ASME oraz ISO, co zapewnia ich prawidłowe funkcjonowanie i bezpieczeństwo użytkowania.

Pytanie 14

Łożysko ślizgowe typu zegarowego przedstawia rysunek

A. A.

B. B.

C. C.

D. D.

Wybór błędnej opcji, w tym przypadku, może wynikać z niepełnego zrozumienia zasad działania łożysk ślizgowych. Łożysko ślizgowe typu zegarowego charakteryzuje się specyficzną geometrią, która umożliwia przenoszenie obciążeń w sposób efektywny. Niewłaściwe odpowiedzi mogą wskazywać na mylne przekonanie, że inne typy łożysk, takie jak łożyska kulkowe czy walcowe, są odpowiednie w tym kontekście. Należy pamiętać, że łożyska kulkowe działają na innej zasadzie – wykorzystują kule do redukcji tarcia, co skutkuje innymi właściwościami i zastosowaniami. W przypadku łożysk ślizgowych, kluczowe jest, aby oba elementy – wał i łożysko – miały odpowiednie kształty, co pozwala na prawidłowe rozłożenie siły oraz minimalizację tarcia. Ponadto, błędne odpowiedzi często wynikają z nieznajomości terminologii technicznej oraz podstawowych zasad mechaniki. Ważne jest, aby w analizie takich zagadnień zwracać uwagę na różnice w konstrukcji i działaniu poszczególnych typów łożysk, co może pomóc w lepszym zrozumieniu ich zastosowań w przemyśle. Rzetelna wiedza na ten temat jest kluczowa dla inżynierów oraz techników pracujących w różnych dziedzinach, gdzie łożyska odgrywają fundamentalną rolę w zapewnieniu sprawności ruchu mechanicznego.

Pytanie 15

Przy wykonaniu elementu przedstawionego na rysunku była zastosowana obróbka

A. tłoczenia.

B. toczenia.

C. ciągnięcia.

D. frezowania.

Obróbka elementu przedstawionego na rysunku za pomocą toczenia jest prawidłowa, ponieważ toczenie to jedna z podstawowych metod obróbki skrawaniem, która pozwala na uzyskanie gładkich powierzchni cylindrycznych. W procesie toczenia narzędzie skrawające porusza się wzdłuż obrabianego materiału, co prowadzi do usunięcia nadmiaru materiału wzdłuż jego długości. Elementy wykonane w tej technologii charakteryzują się dużą precyzją oraz powtarzalnością wymiarów. Przykłady zastosowania toczenia obejmują produkcję wałów, tulei oraz innych elementów symetrycznych, które wymagają wysokiej jakości powierzchni. Dobrą praktyką w obróbce toczeniem jest stosowanie odpowiednich parametrów skrawania, takich jak prędkość, głębokość skrawania oraz posuw, aby zapewnić optymalną jakość oraz wydajność procesu. W przypadku toczenia istotne jest również dobieranie właściwych narzędzi skrawających, które powinny być dostosowane do rodzaju obrabianego materiału oraz wymagań dotyczących jakości powierzchni.

Pytanie 16

W celu zmniejszenia prędkości wysuwu tłoczyska siłownika pneumatycznego dwustronnego działania należy zastosować zawór

A. zwrotny sterowany.

B. zwrotny.

C. dławiąco-zwrotny.

D. dławiący.

Wybór niepoprawnej odpowiedzi może wynikać z niepełnego zrozumienia funkcji poszczególnych zaworów w układach pneumatycznych. Zawór zwrotny, na przykład, służy do zezwalania na przepływ medium w jednym kierunku, co oznacza, że nie jest w stanie kontrolować prędkości wysuwu tłoczyska siłownika. W przypadku zastosowania zaworu zwrotnego sterowanego, jego rola polega na umożliwieniu otwierania i zamykania przepływu na podstawie ciśnienia lub innego sygnału, ale również nie oferuje regulacji prędkości samego działania siłownika. Zawór dławiąco-zwrotny, z kolei, łączy funkcje zaworu zwrotnego z regulacją, jednak nie jest to idealne rozwiązanie dla precyzyjnej kontroli prędkości, jaką zapewnia zawór dławiący. Zrozumienie, że regulacja prędkości wymaga ograniczenia przepływu medium, a nie tylko manipulacji kierunkiem jego przepływu, jest kluczowe w prawidłowym doborze komponentów w systemach pneumatycznych. Typowe błędy polegają na myleniu funkcji zaworów oraz przypisywaniu im właściwości, których nie posiadają. Dlatego istotne jest, aby mieć na uwadze, że dla prawidłowego działania siłowników pneumatycznych i zapewnienia ich efektywności, zawór dławiący jest niezbędny, a inne z wymienionych zaworów nie spełniają tej funkcji w taki sam sposób.

Pytanie 17

Silnik zębaty przedstawiono na rysunku

A. A.

B. B.

C. C.

D. D.

Silnik zębaty, przedstawiony na rysunku D, jest kluczowym elementem stosowanym w wielu aplikacjach mechanicznych, gdzie wymagana jest precyzyjna kontrola napędu. Jego konstrukcja oparta na zębatych kołach pozwala na efektywne przekazywanie momentu obrotowego między różnymi komponentami. Zębate koła, które widzimy na rysunku, są fundamentalne dla działania tego typu silników, ponieważ umożliwiają synchronizację ruchu oraz redukcję luzów, co jest szczególnie istotne w aplikacjach wymagających wysokiej dokładności. W praktyce, silniki zębate znajdują zastosowanie w robotyce, automatyce przemysłowej oraz w pojazdach, gdzie ich zdolność do przenoszenia obciążeń w połączeniu z kompaktową budową sprawia, że są one niezastąpione. Dodatkowo, zgodnie z normami branżowymi, silniki zębate powinny być projektowane z uwzględnieniem parametrów takich jak trwałość, efektywność energetyczna oraz minimalizacja hałasu, co wpływa na ich wydajność i długowieczność.

Pytanie 18

Wskaż rodzaj zaworu przedstawiony za pomocą symbolu graficznego.

A. Przełącznik obiegu.

B. Dławiąco-zwrotny.

C. Podwójnego sygnału.

D. Szybkiego spustu.

Wybór odpowiedzi związanych z innymi rodzajami zaworów, takimi jak dławiąco-zwrotny, podwójnego sygnału czy szybkiego spustu, może wynikać z pewnych nieporozumień dotyczących ich funkcji i zastosowania. Zawór dławiąco-zwrotny jest zaprojektowany do regulacji przepływu medium poprzez zmianę jego oporu, co nie jest charakterystyczne dla przełącznika obiegu. W przypadku zaworu podwójnego sygnału, jego funkcja polega na umożliwieniu równoczesnego sterowania dwoma różnymi obiegami, co nie odpowiada definicji przełącznika obiegu, który obsługuje tylko jeden sygnał w danym momencie. Zawór szybkiego spustu z kolei, jak nazwa sugeruje, służy do błyskawicznego odprowadzenia medium z układu, co również różni się od funkcji przełącznika, który nie ma na celu nagłego spustu, lecz logiczne sterowanie obiegiem. Dobrą praktyką w inżynierii hydraulicznej i pneumatycznej jest znajomość symboliki zaworów oraz ich zastosowania, co przyczynia się do precyzyjnego projektowania systemów i unikania pomyłek podczas ich eksploatacji. Wybór niewłaściwego zaworu może prowadzić do nieefektywnego działania systemu oraz zwiększenia kosztów operacyjnych.

Pytanie 19

Którą funkcję pełni w układzie element oznaczony na rysunku symbolem X?

A. Ogranicza ciśnienie oleju w układzie.

B. Chłodzi olej w układzie.

C. Filtruje olej powracający z układu do zbiornika.

D. Odpowietrza układ.

Wybór odpowiedzi związanej z chłodzeniem oleju w układzie jest wynikiem nieporozumienia co do roli, jaką pełni element oznaczony symbolem X. Chłodzenie oleju jest procesem, który zachodzi w specjalnie zaprojektowanych układach chłodzenia, takich jak chłodnice oleju, a nie w zaworze bezpieczeństwa. Zawór bezpieczeństwa nie ma na celu obniżania temperatury oleju, lecz kontrolowania jego ciśnienia. W układach hydraulicznych, olej może nagrzewać się w wyniku tarcia i pracy komponentów, co wymaga zastosowania systemów chłodzących, ale to nie jest funkcja zaworu bezpieczeństwa. Podobnie, filtracja oleju powracającego do zbiornika jest inną funkcją, która polega na usuwaniu zanieczyszczeń, a nie na ograniczaniu jego ciśnienia. Warto zauważyć, że niewłaściwie dobrane podejście do rozumienia funkcji zaworów w układzie hydraulicznym może prowadzić do niedoszacowania ich roli w systemie i zwiększenia ryzyka awarii. Zrozumienie, że różne komponenty w układzie hydraulicznym mają przypisane specyficzne funkcje, jest kluczowe dla prawidłowego projektowania i eksploatacji tych systemów. Błędy w interpretacji roli zaworów mogą skutkować nieefektywnością systemu, a nawet poważnymi uszkodzeniami na skutek niekontrolowanego wzrostu ciśnienia.

Pytanie 20

Ile powinna wynosić średnica tłoka siłownika pneumatycznego z jednostronnym tłoczyskiem, aby przy zasilaniu powietrzem o ciśnieniu 8 barów można uzyskać przy wysuwaniu tłoczyska siłę 160 N (przyjmując sprawność siłownika 100%)?

F = P · S

S = π · r²

A. 32 mm

B. 10 mm

C. 20 mm

D. 16 mm

Wybór odpowiedzi innej niż 16 mm może wynikać z niepoprawnego podejścia do obliczenia siły oraz średnicy tłoka w siłowniku pneumatycznym. Istnieje ryzyko, że osoby odpowiadające na to pytanie zrezygnowały z bezpośredniego stosowania wzorów, skupiając się jedynie na intuicji lub zniekształconych założeniach. Na przykład, wybór 32 mm sugeruje, że respondenci mogą błędnie oceniać, jak ciśnienie powietrza i siła wpływają na rozmiar tłoka, co prowadzi do przeszacowania wymagań dla danego systemu. Z kolei odpowiedzi 10 mm i 20 mm mogą wynikać z niepełnego zrozumienia zależności między polem powierzchni a siłą, co skutkuje wyborem wartości, które są niewystarczające dla uzyskania wymaganej siły 160 N przy ciśnieniu 8 barów. Niezrozumienie matematyki związanej z geometrią koła, a także pomijanie fizycznych zasad działania siłowników pneumatycznych, prowadzi do błędnych wyborów. Prawidłowe zrozumienie tych koncepcji jest fundamentem projektowania efektywnych i niezawodnych systemów pneumatycznych, a znajomość standardów takich jak ISO 1219 jest kluczowe w kontekście branżowym.

Pytanie 21

Zespół elementów przedstawiony na rysunku pełni funkcję

A. stabilizatora napięcia.

B. filtra.

C. powielacza napięcia.

D. prostownika.

Wybór odpowiedzi innej niż prostownik może wynikać z mylnego zrozumienia funkcji układów elektronicznych oraz ich komponentów. Stabilizatory napięcia, takie jak układy LDO czy buck convertery, mają za zadanie utrzymanie stałego napięcia na wyjściu niezależnie od zmieniającego się napięcia wejściowego lub obciążenia. Ich działanie opiera się na regulacji napięcia, co różni się zasadniczo od funkcji prostownika, który jedynie przekształca prąd przemienny w stały, nie regulując jego wartości. Filtry służą do eliminacji niepożądanych częstotliwości w sygnałach elektrycznych, zarówno w kontekście sygnałów analogowych, jak i cyfrowych. Natomiast powielacze napięcia, jak sama nazwa wskazuje, podstawową funkcją jest zwiększenie wartości napięcia, co również diametralnie różni się od działania prostownika. Prostownik jedynie przekształca i nie zmienia nominalnych wartości napięcia. Typowym błędem jest mylenie funkcji prostownika z funkcjami innych układów elektronicznych, co może prowadzić do niepoprawnych wniosków na temat ich zastosowania. Kluczowe jest zrozumienie, że każdy z tych układów pełni inną rolę w obwodach elektronicznych oraz że ich projekty są dostosowane do konkretnych zastosowań i norm, takich jak IEC czy ANSI, które regulują zasady projektowania i wykorzystania tych komponentów w praktyce inżynieryjnej.

Pytanie 22

Proces oceny stanu technicznego elementu mechanicznego zaczyna się od

A. oględzin

B. obróbki

C. pomiarów

D. montażu

Oględziny są pierwszym krokiem w ocenie stanu technicznego podzespołów mechanicznych, ponieważ pozwalają na wstępną identyfikację ewentualnych uszkodzeń, zużycia czy nieprawidłowości. W trakcie oględzin należy zwrócić uwagę na widoczne oznaki uszkodzeń, takie jak pęknięcia, wgniecenia, korozja czy nieszczelności. Dobrą praktyką jest stosowanie standardów takich jak ISO 9001, które podkreślają znaczenie systematycznego podejścia do oceny stanu technicznego. W praktyce inżynierskiej, oględziny są często wspierane narzędziami wizualnymi, takimi jak mikroskopy, kamery inspekcyjne czy oświetlenie UV, co umożliwia dokładniejsze zidentyfikowanie problemów. Na przykład, w przypadku oceny stanu łożysk, oględziny mogą ujawnić wyciek smaru lub oznaki przegrzania, co jest kluczowe dla dalszych działań, takich jak pomiary czy planowanie konserwacji.

Pytanie 23

Na którym rysunku przedstawiono fotorezystor?

A. A.

B. B.

C. C.

D. D.

Fotorezystory, jako elementy elektroniczne, działają na zasadzie zmiany rezystancji pod wpływem światła, co jest kluczowym aspektem ich zastosowań. W przypadku błędnych odpowiedzi, można zauważyć, że często mylone są z innymi komponentami elektronicznymi, takimi jak diody, tranzystory czy oporniki. Na przykład, diody emitujące światło (LED) są często mylone z fotorezystorami, mimo że pełnią zupełnie inną funkcję. Diody LED konwertują energię elektryczną na światło, podczas gdy fotorezystor jest pasywnym elementem, który reaguje na światło, zmieniając swoją rezystancję. Innym typowym błędem jest mylenie fotorezystorów z czujnikami ruchu, które wykorzystują różne technologie, takie jak ultradźwięki lub podczerwień, do wykrywania obecności obiektów. Zrozumienie różnic między tymi komponentami jest kluczowe, aby uniknąć nieporozumień w projektach elektronicznych. Często osoby udzielające błędnych odpowiedzi koncentrują się na wyglądzie graficznym elementów, a nie na ich funkcjonalności, co prowadzi do błędnych wniosków. Kluczowym aspektem jest to, że fotorezystory są elementami pasywnymi, a ich działanie opiera się na właściwościach materiałów półprzewodnikowych, co odróżnia je od aktywnych komponentów, jak tranzystory, które wzmacniają sygnały. Aby poprawić swoje zrozumienie tematu, warto zgłębić literaturę z zakresu elektroniki i standardów dotyczących komponentów elektronicznych, takich jak normy IEC czy IEEE, które dostarczają cennych informacji na temat właściwości i zastosowań różnych elementów w układach elektronicznych.

Pytanie 24

Aby zweryfikować ciągłość układów elektrycznych, wykorzystuje się

A. watomierz

B. omomierz

C. woltomierz

D. amperomierz

Wybór watomierza, woltomierza lub amperomierza do sprawdzenia ciągłości połączeń elektrycznych wskazuje na nieporozumienie w podstawowych funkcjach tych instrumentów. Watomierz służy do pomiaru mocy elektrycznej, co jest istotne w analizie zużycia energii, ale nie ma zastosowania w diagnozowaniu ciągłości przewodów. Woltomierz mierzy napięcie w obwodzie, co również nie jest bezpośrednio związane z oceną ciągłości połączeń. Może on wskazywać, czy napięcie istnieje w danym punkcie obwodu, ale nie informuje o jakości połączeń ani o możliwych przerwach. Amperomierz, z kolei, mierzy natężenie prądu, a jego użycie do sprawdzania ciągłości połączeń jest równie niewłaściwe, ponieważ wymaga on przepływu prądu przez obwód. Aby sprawdzić ciągłość, potrzebny jest pomiar rezystancji, co można zrobić tylko za pomocą omomierza. Stosowanie niewłaściwych narzędzi wynika często z braku zrozumienia ich funkcji oraz błędnych założeń, że pomiar innych wielkości może dostarczyć podobnych informacji. Kluczowe jest zatem, aby każdy technik i elektryk znał odpowiednie metody i narzędzia do diagnostyki instalacji elektrycznych, co pozwoli na skuteczną i bezpieczną pracę.

Pytanie 25

Na podstawie danych katalogowych przetwornika różnicy ciśnień dobierz napięcie zasilania dla prądowego sygnału wyjściowego.

Zasilanie [VDC]	15÷30 (sygn. wyj. 0÷10 V) 10÷30 (sygn. wyj. 0÷5 V) 5÷12 (sygn. wyj. 0÷3 V) 10÷36 (sygn. wyj. 4÷20 mA)
Sygnały wyjściowe	4÷20 mA 0÷10 V, 0÷5 V, 1÷5 V 0÷3 V (low-power) Możliwe jest również wykonanie przetworników z dowolnym napięciowym sygnałem wyjściowym, mniejszym od 0÷10 V (np. 0÷4 V, 2÷8 V itp.)

A. 10÷30 VDC

B. 10÷36 VDC

C. 15÷30 VDC

D. 5÷12 VDC

Wybór napięcia zasilania 10÷36 VDC dla przetwornika różnicy ciśnień jest zgodny z jego wymaganiami technicznymi. Przetworniki ciśnienia z prądowym sygnałem wyjściowym 4-20 mA wymagają odpowiedniego zasilania, aby zapewnić poprawne funkcjonowanie i dokładność odczytów. Wartość napięcia zasilania powinna być zgodna z danymi katalogowymi, które wskazują, że zasilanie w zakresie 10÷36 VDC jest optymalne. Przykładem zastosowania takich przetworników są systemy automatyki przemysłowej, w których monitoruje się ciśnienie w procesach technologicznych. W takich przypadkach, nieodpowiednie napięcie zasilania mogłoby prowadzić do zniekształceń sygnałów wyjściowych, co z kolei wpływa na dokładność monitorowania i kontrolowania procesów. Ponadto, zgodnie z normami branżowymi, dostosowanie zasilania do wymagań urządzenia jest kluczowym aspektem zapewnienia niezawodności i trwałości systemów pomiarowych.

Pytanie 26

Uszkodzeniu uległ regulator temperatury i procesu JCM-33A zasilany napięciem sieciowym, posiadający wyjście alarmu przerwania pętli regulacji i wyjście prądowe 4÷20 mA. Na podstawie fragmentu karty katalogowej dobierz model regulatora, który odpowiada uszkodzonemu.

A. JCM-33A-R/M,1,SM

B. JCM-33A-A/M,-,LA

C. JCM-33A-A/M,1,SM

D. JCM-33A-R/M,-,LA

Wybór regulatora, który nie spełnia wymagań technicznych, może prowadzić do poważnych konsekwencji w systemach automatyki. W przypadku opcji JCM-33A-R/M,1,SM, błędem jest założenie, że 'R' oznacza złącze alarmowe. Rzeczywiście, 'R' odnosi się do wyjścia regulacyjnego, co jest nieodpowiednie dla sytuacji, w której wymagane jest wyjście alarmowe. Użycie regulatora z wyjściem regulacyjnym w miejscu, gdzie potrzebne jest alarmowe, może nie tylko spowodować niewłaściwe działanie systemu, ale także zagrażać bezpieczeństwu procesu. Wybór JCM-33A-A/M,-,LA nie jest również do pomylenia z innymi modelami, ponieważ oznaczenie 'SM' wskazuje na wejście binarne, które jest zbędne w kontekście opisanego uszkodzenia. Niezrozumienie różnicy między wyjściem regulacyjnym a alarmowym może prowadzić do niepoprawnego doboru urządzeń, co jest powszechnym błędem w praktyce inżynieryjnej. Użytkownicy powinni być świadomi, że każda zmiana w konfiguracji regulatora powinna być zgodna z wymaganiami procesu, co podkreśla znaczenie norm i dobrych praktyk w projektowaniu systemów automatyki.

Pytanie 27

Aby usunąć stycznik zamontowany na szynie, należy wykonać działania w poniższej kolejności:

A. odłączyć napięcie, odkręcić przewody, zwolnić zatrzask i zdjąć stycznik z szyny

B. odłączyć napięcie, zwolnić zatrzask i zdjąć stycznik z szyny, odkręcić przewody

C. zwolnić zatrzask i zdjąć stycznik z szyny, odłączyć napięcie, odkręcić przewody

D. odkręcić przewody, zwolnić zatrzask i zdjąć stycznik z szyny, odłączyć napięcie

Odpowiedź odłącz napięcie, odkręć przewody, zwolnij zatrzask i zdejmij stycznik z szyny jest prawidłowa, ponieważ przestrzega podstawowych zasad bezpieczeństwa oraz dobrych praktyk w zakresie pracy z urządzeniami elektrycznymi. Przede wszystkim, odłączenie napięcia jest kluczowym krokiem, który ma na celu zabezpieczenie operatora przed porażeniem elektrycznym. Gdy napięcie jest odłączone, można bezpiecznie manipulować urządzeniami. Następnie, odkręcenie przewodów powinno nastąpić przed zwolnieniem zatrzasku, aby uniknąć nieprzewidzianych sytuacji, takich jak przypadkowe zwarcie podczas demontażu. Po odłączeniu przewodów możliwe jest bezpieczne zwolnienie zatrzasku i zdjęcie stycznika z szyny. Taki sposób postępowania jest zgodny z normami BHP oraz zaleceniami producentów urządzeń, co zapewnia skuteczne i bezpieczne wykonanie demontażu. Przykłady zastosowania tej procedury można znaleźć w praktyce w obiektach przemysłowych, gdzie regularnie przeprowadza się konserwację i serwisowanie osprzętu elektrycznego.

Pytanie 28

Określ, na podstawie schematu elektropneumatycznego, jak zachowa się układ po zadziałaniu czujnika 1B2.

A. Zostanie włączone działanie przekaźnika KT3.

B. Tłoczysko siłownika 1A1 zostanie natychmiast wsunięte.

C. Tłoczysko siłownika 1A1 zostanie natychmiast wysunięte.

D. Zostanie wyłączone działanie przekaźnika KT3.

Wybór odpowiedzi, która sugeruje, że tłoczysko siłownika 1A1 zostanie natychmiast wsunięte lub wysunięte, opiera się na błędnym założeniu dotyczącym działania czujnika 1B2 oraz jego wpływu na inne elementy układu. Tłoczysko siłownika nie reaguje bezpośrednio na sygnał z czujnika, lecz jego ruch jest konsekwencją działania przekaźnika KT3. Zrozumienie interakcji między różnymi elementami układu elektropneumatycznego jest kluczowe. W przypadku, gdy czujnik 1B2 jest aktywowany, jego zadaniem jest zamknięcie obwodu, co prowadzi do włączenia przekaźnika KT3. Dopiero to włączenie może zainicjować ruch tłoczyska, związany z konkretnymi funkcjami układu. Odpowiedzi sugerujące, że przekaźnik KT3 zostanie wyłączony, również są błędne, ponieważ nie uwzględniają one faktu, że aktywacja czujnika prowadzi do jego włączenia, a nie wyłączenia. Takie myślenie może wynikać z niepełnego zrozumienia roli czujników w automatyce, które pełnią funkcję detekcji i nie działają samodzielnie, lecz w kontekście całego układu. W praktyce, zrozumienie schematów obwodów oraz funkcji poszczególnych elementów w systemach automatyki jest niezbędne do efektywnego projektowania i diagnostyki układów pneumatycznych i elektrycznych.

Pytanie 29

Korzystając z podanego wzoru, określ jaką częstotliwość napięcia należy ustawić na falowniku, aby podłączony do niego silnik asynchroniczny o znamionowej prędkości obrotowej 2920 obr/min i znamionowej częstotliwości 50 Hz osiągnął prędkość obrotową 1460 obr/min.
Wzór: $$ n_s = \frac{60 \cdot f}{p} $$

A. 75 Hz

B. 50 Hz

C. 25 Hz

D. 100 Hz

Zrozumienie, jak częstotliwość zasilania wpływa na prędkość obrotową silnika asynchronicznego jest naprawdę ważne, by silnik działał dobrze. Propozycje 75 Hz, 50 Hz i 100 Hz są nie do końca trafne, bo nie pokazują, jak to działa w praktyce. Ustawiając falownik na 75 Hz, mamy prędkość n = (120 * 75) / 2, co daje aż 4500 obr/min, a to już za dużo w porównaniu do nominalnej prędkości. Podobnie 100 Hz to jeszcze większa prędkość, co może uszkodzić silnik. Ustawienie na 50 Hz nie da nam prędkości 1460 obr/min, tylko utrzyma silnik na nominalnym poziomie. Myślę, że często ludzie zapominają o zasadzie proporcjonalności i źle interpretują dane silnika. W praktyce musimy bardzo dokładnie analizować częstotliwości, by optymalizować pracę silnika. To przekłada się na oszczędność energii i dłuższą żywotność sprzętu. Dlatego zasady dotyczące ustawień falowników są kluczowe, żeby uniknąć złych konsekwencji w pracy silników elektrycznych.

Pytanie 30

Jakie urządzenie stosowane do zasilania silnika indukcyjnego potrafi regulować częstotliwość wyjściową?

A. Falownik

B. Prostownik

C. Stycznik

D. Chopper

Falownik jest urządzeniem, które konwertuje stałe napięcie na napięcie przemienne o regulowanej częstotliwości i amplitudzie. Dzięki temu pozwala na precyzyjne sterowanie prędkością obrotową silnika indukcyjnego, co jest kluczowe w wielu zastosowaniach przemysłowych, takich jak napędy elektryczne w robotyce, systemach HVAC czy transportery taśmowe. W praktyce, falowniki umożliwiają oszczędność energii poprzez dostosowanie mocy do rzeczywistych potrzeb, co jest zgodne z normami wydajności energetycznej. Dodatkowo, falowniki są zgodne z normami IEC i są szeroko stosowane w automatyzacji procesów przemysłowych, co potwierdza ich istotność w nowoczesnych rozwiązaniach inżynieryjnych. Warto zauważyć, że falowniki mogą również pełnić funkcje zabezpieczeń, takie jak ochrona przed przeciążeniem, co zwiększa trwałość systemów napędowych. W kontekście przemysłowym, ich zastosowanie prowadzi do znacznych oszczędności operacyjnych oraz zwiększenia efektywności procesów produkcyjnych.

Pytanie 31

Odczytaj wynik pomiaru wykonanego mikrometrem przedstawionym na rysunku.

A. 5,583 mm

B. 5,783 mm

C. 5,780 mm

D. 5,030 mm

Wybór niepoprawnej odpowiedzi może wynikać z kilku błędnych koncepcji związanych z odczytem mikrometru. Na przykład, w odpowiedziach, w których podano wartości takie jak 5,583 mm, 5,780 mm lub 5,030 mm, można zauważyć nieprawidłowe zrozumienie, jak odczytywać skalę główną i bębnową mikrometru. Często błąd polega na pominięciu wyraźnych wartości na bębnie lub na niewłaściwym ich zaokrąglaniu. Ważne jest, aby zwrócić uwagę na to, że każda nieprawidłowa interpretacja wyników może prowadzić do znacznych różnic w końcowym pomiarze, co ma bezpośredni wpływ na jakość produktu. W kontekście inżynierii, takie pomyłki mogą skutkować niezgodnościami w wymiarach produktów i ich wykonaniu. Warto zwrócić uwagę, że dokładne umiejętności pomiarowe są niezbędne, aby spełniać wymogi norm jakościowych, takich jak ISO. Niezrozumienie tego procesu może prowadzić do rutynowych błędów, które mogą być kosztowne zarówno w kontekście czasu, jak i zasobów. Dlatego warto ćwiczyć czytanie mikrometru, zwracając szczególną uwagę na precyzyjne oparcie się o trzy kluczowe wartości – główną, bębnową i drobne podziałki, aby uniknąć takich nieporozumień.

Pytanie 32

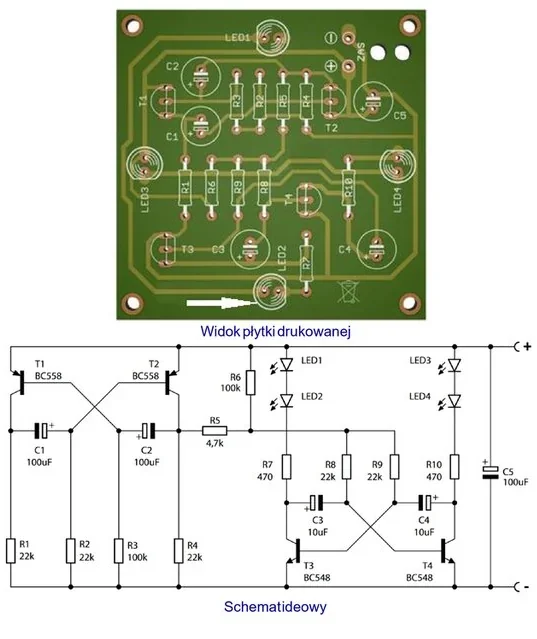

Na podstawie widoku płytki drukowanej i schematu ideowego określ, który z elementów należy wlutować na płytce drukowanej w miejscu wskazanym białą strzałką.

A. A.

B. B.

C. C.

D. D.

Właściwa odpowiedź to D, ponieważ w miejscu wskazanym białą strzałką na schemacie ideowym znajduje się dioda LED. Diody LED są powszechnie stosowane w obwodach elektronicznych w celu sygnalizacji stanu urządzenia lub wskazania aktywności. W porównaniu do innych komponentów, które zostały zaprezentowane jako opcje, tylko komponent D odpowiada charakterystykom diody LED. Jest to istotne, ponieważ dokładne rozpoznanie elementów na schemacie ideowym jest kluczowe dla poprawnego montażu i działania urządzenia. Diody LED w obwodach często wymagają dodatkowych elementów, takich jak rezystory ograniczające prąd, aby zapewnić ich prawidłowe funkcjonowanie i uniknąć uszkodzeń. Przykładem zastosowania diod LED może być ich użycie w wskaźnikach stanu w różnych urządzeniach elektronicznych, takich jak komputery czy systemy oświetleniowe. Przy projektowaniu obwodów, zgodność z normami, takimi jak IPC-2221, dotycząca projektowania płytek drukowanych, jest również istotna.

Pytanie 33

Do sposobów oceny stanu łożysk tocznych nie wlicza się pomiaru

A. drgań

B. szumów

C. prędkości

D. temperatury

Pomiar prędkości łożysk tocznych nie jest typową metodą oceny ich stanu, ponieważ w praktyce nie dostarcza jednoznacznych informacji o ich kondycji. Zamiast tego, standardowe metody oceny stanu łożysk obejmują pomiar drgań, szumów oraz temperatury. Pomiar drgań jest szczególnie istotny, ponieważ pozwala na wykrycie nieprawidłowości w pracy łożysk, takich jak uszkodzenia, niewłaściwe dopasowanie czy problemy z lubryfikacją. Metody oceny stanu oparte na pomiarze szumów mogą wskazywać na nieprawidłowości w działaniu lub zużycie łożysk. Z kolei pomiar temperatury łożysk tocznych jest kluczowy w ocenie warunków pracy, ponieważ podwyższona temperatura może być oznaką niewłaściwego smarowania lub nadmiernego obciążenia. W związku z tym, pomiar prędkości nie jest praktykowany jako metoda oceny stanu łożysk tocznych w kontekście monitorowania ich wydajności i trwałości.

Pytanie 34

Który element silnika oznaczono cyfrą 1?

A. Wirnik.

B. Zacisk.

C. Komutator.

D. Stojan.

Element oznaczony cyfrą 1 na zdjęciu to komutator, który jest kluczowym komponentem w silnikach prądu stałego. Jego główną funkcją jest zmiana kierunku przepływu prądu w uzwojeniu wirnika, co pozwala na stałe obracanie się wirnika w jednym kierunku. Komutator składa się z segmentów wykonanych z miedzi, które są oddzielone od siebie materiałem izolacyjnym. Taki układ zapewnia, że podczas obrotu wirnika prąd zmienia kierunek w odpowiednich momentach, co jest niezbędne do utrzymania ciągłego ruchu. Dobrze zaprojektowany komutator zwiększa efektywność silnika oraz jego żywotność, co jest kluczowe w zastosowaniach przemysłowych. W standardach branżowych, takich jak IEC 60034, podkreśla się znaczenie jakości materiałów używanych do produkcji komutatorów, aby zminimalizować straty energii i zapewnić długotrwałą pracę urządzenia. W praktyce, komutatory są również poddawane regularnym przeglądom i konserwacji, aby utrzymać ich sprawność operacyjną, co stanowi dobre praktyki w zarządzaniu sprzętem elektrycznym.

Pytanie 35

Jaką wartość znamionową ma natężenie prądu wzbudzenia silnika prądu stałego, którego dane techniczne zamieszczono w ramce?

- Motor	Nr 200	26 976
230 V		2,2 A
0,3 W	S1	cos φ –
2000 min^-1		– Hz
ERR.	230 V	0,45 A
I. KL	F	IP23
	VDE 0530

A. 1,75 A

B. 0,45 A

C. 2,20 A

D. 2,65 A

Odpowiedź 0,45 A jest prawidłowa, ponieważ w danych technicznych silnika prądu stałego dokładnie podano wartość natężenia prądu wzbudzenia. Zrozumienie wartości znamionowej prądu wzbudzenia jest kluczowe dla efektywnego projektowania i eksploatacji systemów elektrycznych. Prąd wzbudzenia wpływa na pole magnetyczne generowane przez wirnik silnika, co ma bezpośredni wpływ na jego wydajność oraz moment obrotowy. W praktyce, dobór odpowiedniego natężenia prądu wzbudzenia zapewnia optymalną pracę silnika, co jest zgodne z normami IEC dotyczących silników elektrycznych. W inżynierii energetycznej, znajomość tych wartości jest kluczowa przy projektowaniu obwodów zasilających i systemów automatyki, co pozwala na efektywne zarządzanie energią oraz minimalizację strat. Warto również zwrócić uwagę na to, że niewłaściwy dobór wartości prądu wzbudzenia może prowadzić do nadmiernych wahań momentu obrotowego i obniżonej efektywności energetycznej, co jest niezgodne z dobrymi praktykami w branży.

Pytanie 36

Którą technikę łączenia materiałów przedstawiono na rysunku?

A. Lutowania twardego.

B. Zgrzewania.

C. Lutowania miękkiego.

D. Klejenia.

Zgrzewanie, lutowanie miękkie oraz klejenie to techniki łączenia materiałów, które różnią się od lutowania twardego zarówno w zakresie procesu, jak i zastosowania. Zgrzewanie polega na połączeniu elementów poprzez ich miejscowe stopienie, co wymaga energii cieplnej generowanej poprzez opór elektryczny lub ultradźwięki. Choć zgrzewanie doskonale sprawdza się w łączeniu blach stalowych, nie osiąga takiej trwałości jak lutowanie twarde, szczególnie w kontekście różnorodności materiałów. Lutowanie miękkie, z kolei, opiera się na spoiwach o niższej temperaturze topnienia, co czyni je bardziej odpowiednim do delikatnych komponentów, jednak nie zapewnia odpowiedniej wytrzymałości w przypadku intensywnych obciążeń mechanicznych. Klejenie to proces łączenia materiałów przy użyciu substancji chemicznych, co w niektórych przypadkach może być korzystne, ale zazwyczaj nie jest wystarczająco mocne dla zastosowań przemysłowych wymagających dużych sił. Użytkownicy często mylą te techniki, co prowadzi do błędnych wniosków o ich zastosowalności. Zrozumienie różnic między tymi metodami jest kluczowe dla prawidłowego wyboru odpowiedniej technologii montażu w zależności od specyfikacji projektu oraz wymagań wytrzymałościowych.

Pytanie 37

Na którym rysunku przedstawiono zawór szybkiego spustu?

A. A.

B. B.

C. C.

D. D.

Wybór innej odpowiedzi niż 'C' wskazuje na pewne nieporozumienia dotyczące funkcji i konstrukcji zaworu szybkiego spustu w systemach pneumatycznych. Zawory te są zaprojektowane przede wszystkim do natychmiastowego opróżniania powietrza z układu, co jest kluczowe w operacjach wymagających błyskawicznej reakcji, takich jak obniżenie ciśnienia w przypadku awarii. W przypadku odpowiedzi, które nie wskazują na rysunek 'C', może występować mylne założenie, że inne typy zaworów, takie jak zawory regulacyjne lub zawory zwrotne, pełnią podobną funkcję. Zawory regulacyjne mają za zadanie kontrolować ciśnienie lub przepływ, a nie szybkie opróżnianie, co może prowadzić do nieefektywności w sytuacjach kryzysowych. Ponadto, błędne odpowiedzi mogą wynikać z niejasności dotyczącej kształtu i konstrukcji zaworu szybkiego spustu, które charakteryzują się specyficznymi cechami, takimi jak odpowiednie otwory i mechanizmy umożliwiające natychmiastowe uwolnienie powietrza. W praktyce, zrozumienie różnic pomiędzy tymi elementami jest kluczowe dla zapewnienia prawidłowego działania systemów pneumatycznych oraz unikania awarii. Dlatego ważne jest, aby dokładnie analizować rysunki oraz być świadomym funkcji poszczególnych elementów w układzie pneumatycznym, co jest zgodne z najlepszymi praktykami branżowymi.

Pytanie 38

Na podstawie przedstawionych danych katalogowych sprężarek określ, który model sprężarki należy zastosować do zasilania układu pneumatycznego, w którym ciśnienie robocze wynosi 6 bar, a maksymalne natężenie przepływu czynnika roboczego ma wartość 4 dm³/s.

Dane katalogowe sprężarek

50Hz	R2.2IU-10-200	R41IU-10-200	R41IU-10-200SD	R5.5IU-10-200
SPRĘŻARKA	2.2	4.0	4.0	5.5
Maksymalna ciśnienie robocze bar (psi)	10 (145)	10 (145)	10 (145)	10 (145)
Fabrycznie ustawiony reload ciśnienia bar (psi)	10.5 (152)	10.5 (152)	10.5 (152)	10.5 (152)
Natężenie przepływu m³/min (cfm)	0.241 (8.5)	0.467 (16.5)	0.467 (16.5)	0.660 (22.0)
Wartość wyzwalająca temperatury tłoczenia sprężarki	228°C (109°F)
Temperatura otoczenia (min.)→ (max.)	+2°C (+36°F) → + 46°F(115°F)
SILNIK
Obudowa silnika	TEFC (IP55)
Moc nominalna	2.2KW	4.0 KW	4.0 KW	5.5 KW
Szybkość (obr./min)	2870 RPM	2875 RPM	2875 RPM	2860 RPM
Klasa izolacyjności	F
Poziom głośności (dBA)	64	64	64	67
DANE OGÓLNE
Resztkowa zawartość płynu chłodzącego	3 ppm (3mg/m³)
Pojemność zbiornika odolejacza	5.16 litres
Objętość płynu chłodzącego	2.5 litres
Masa – 200 litr Odbiornik montowany	174	183	183	188
Masa – z suszarką	218	227	227	232
PARAMETRY ELEKTRYCZNE - 400V
MODEL	2.2IU	R41U	R41U-SD	R5.5U
Prąd przy pełnym obciążeniu (maksimum)	6.5 A	10.5 A	10.5 A	14 A
Prąd rozruchowy	38.5 A	66.5 A	36.7 A	49 A
Czas rozruchu DOL (układ gwiazda-trójkąt)	3-5 sec (7-10 sec)
Liczba rozruchów na godzinę (maksymalnie))	20
Napięcie sterowania	110 vac
Zalecane dopuszczalne obciążenie bezpiecznika (patrz uwaga 1)	10	20	20	25
Zalecany przekrój przewodu AWG (patrz uwaga 2)	1	1.5	1.5	2.5

A. R2.2IU-10-200

B. R41IU-10-200

C. R5.SIU-10-200

D. R41IU-10-200SD

Wybór sprężarki do zasilania układu pneumatycznego oparty na danych katalogowych wymaga szczegółowej analizy specyfikacji technicznych i dostosowania ich do potrzeb aplikacji. W przypadku sprężarek, takich jak modele R41IU-10-200, R5.SIU-10-200 oraz R41IU-10-200SD, można zauważyć, że ich parametry robocze nie zapewniają odpowiedniego ciśnienia do funkcjonowania przy 6 bar. Często zdarza się, że użytkownicy skupiają się jedynie na maksymalnym natężeniu przepływu, pomijając istotne aspekty, takie jak ciśnienie robocze. Błędem jest również zakładanie, że każdy model sprężarki będzie odpowiedni do wszystkich warunków pracy. W rzeczywistości, każdy układ pneumatyczny wymaga specyficznych parametrów, a zastosowanie sprężarki z niewłaściwymi danymi roboczymi może prowadzić do awarii systemu, zwiększonego zużycia energii lub niskiej efektywności operacyjnej. Aby uniknąć takich problemów, istotne jest, aby przed podjęciem decyzji o wyborze sprężarki przeprowadzić dokładne obliczenia oraz konsultacje z doświadczonymi inżynierami, którzy mogą pomóc w interpretacji danych katalogowych oraz w doborze odpowiedniego modelu. Należy także pamiętać o standardach jakości, takich jak ISO 8573, które definiują wymagania dotyczące jakości sprężonego powietrza, co również powinno być brane pod uwagę przy wyborze sprzętu.

Pytanie 39

Dobierz minimalny zestaw sterownika S7-200 do realizacji sterowania windą w budynku trzykondygnacyjnym. Wykorzystaj w tym celu opis elementów wejściowych/wyjściowych podłączonych do sterownika.

Elementy wejściowe	jeden czujnik na każdej kondygnacji informujący o stanie drzwi zewnętrznych (otwarte/zamknięte)
	jeden czujnik na każdej kondygnacji informujący o położeniu windy
	jeden przycisk na każdej kondygnacji przywołujący windę
	3 przyciski wewnątrz windy służące do wyboru kondygnacji
	jeden przycisk wewnątrz windy informujący o awarii (AWARIA)
Elementy wyjściowe	dwa styczniki załączające otwieranie i zamykanie drzwi
Elementy wyjściowe	dwa styczniki uruchamiające jazdę kabiny na dół i jazdę kabiny do góry

A. S7-200 o 14 wejściach i 10 wyjściach

B. S7-200 o 8 wejściach i 6 wyjściach

C. S7-200 o 24 wejściach i 16 wyjściach

D. S7-200 o 6 wejściach i 4 wyjściach

Niepoprawne odpowiedzi, takie jak S7-200 o 8 wejściach i 6 wyjściach, S7-200 o 24 wejściach i 16 wyjściach oraz S7-200 o 6 wejściach i 4 wyjściach, nie spełniają wymagań dla skutecznego sterowania windą w budynku trzykondygnacyjnym. Przede wszystkim, w przypadku 8 wejść i 6 wyjść, liczba wejść jest zdecydowanie zbyt mała, aby obsłużyć wszystkie niezbędne czujniki, takie jak te monitorujące położenie windy, sygnały przycisków oraz inne sensory. Podobnie, 6 wejść i 4 wyjścia również nie są wystarczające, co prowadzi do ryzyka awarii systemu. Z drugiej strony, odpowiedź z 24 wejściami i 16 wyjściami, mimo że teoretycznie przekracza wymagania, w praktyce może prowadzić do zbędnych kosztów oraz złożoności systemu, co jest nieefektywne. W projektowaniu systemów automatyki niezwykle ważne jest, aby dobierać komponenty w sposób przemyślany, co oznacza nie tylko spełnienie minimalnych wymagań, ale także optymalizację kosztów. Niezrozumienie tego aspektu może prowadzić do błędnych założeń i nieefektywnej pracy systemu, co w konsekwencji może wpłynąć na bezpieczeństwo użytkowników oraz niezawodność działania urządzeń. Warto pamiętać, że właściwy dobór komponentów jest fundamentem każdej dobrze zaprojektowanej instalacji automatyki.

Pytanie 40

Przedstawiony na rysunku element pneumatyczny to

A. zawór z popychaczem.

B. przełącznik obiegu.

C. rozdzielacz czterodrogowy.

D. zawór zwrotno-dławiący.

Wybór odpowiedzi innej niż zawór z popychaczem może wynikać z nieporozumienia dotyczącego funkcji i wyglądu różnych elementów pneumatycznych. Przełącznik obiegu jest elementem, który służy do kierowania przepływu powietrza, ale nie ma popychacza i działa na innych zasadach. Z kolei rozdzielacz czterodrogowy to bardziej skomplikowane urządzenie, które pozwala na kontrolę kierunku przepływu powietrza w czterech różnych kierunkach, również nie posiada typowego popychacza. Zawór zwrotno-dławiący, z drugiej strony, jest przeznaczony do regulacji przepływu i zapobiega cofaniu się medium, ale również nie jest odpowiedni w kontekście opisanego elementu. Typowym błędem jest mylenie funkcji różnych zaworów i elementów pneumatycznych oraz niedostateczne zwrócenie uwagi na ich specyfikę. W branży pneumatycznej kluczowe jest odpowiednie dobranie elementów do konkretnego zastosowania, co wymaga znajomości ich właściwości i zastosowań. W związku z tym, dokładne zrozumienie każdego z wymienionych elementów oraz ich różnic jest niezbędne, aby uniknąć nieporozumień i błędów w projektowaniu systemów pneumatycznych.

Rozpocznij nowy egzamin

Powrót do strony głównej
