Informacje o egzaminie:

Zawód: Technik elektryk
Kwalifikacja: ELE.05 - Eksploatacja maszyn, urządzeń i instalacji elektrycznych
Data rozpoczęcia: 12 maja 2026 11:48
Data zakończenia: 12 maja 2026 12:48

Egzamin niezdany

Wynik: 13/40 punktów (32,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Na rysunku zamieszczono charakterystyki mechaniczne silnika asynchronicznego pierścieniowego pracującego przy stałym obciążeniu mechanicznym z regulatorem R w obwodzie wirnika. Przejście z punktu pracy 1 do punktu pracy 2 w tym układzie może nastąpić wskutek

A. zwiększenia rezystancji regulatora.

B. zmniejszenia napięcia zasilającego.

C. zwiększenia napięcia zasilającego.

D. zmniejszenia rezystancji regulatora.

Wybór odpowiedzi związanych z napięciem zasilającym oraz zmniejszeniem rezystancji regulatora opiera się na niepełnym zrozumieniu mechaniki działania silników asynchronicznych pierścieniowych. Zwiększenie napięcia zasilającego nie prowadzi do przesunięcia punktu pracy w kierunku niższych prędkości obrotowych; wręcz przeciwnie, może zwiększać prędkość obrotową silnika, co jest sprzeczne z założeniem przejścia z punktu 1 do punktu 2. Zmniejszenie rezystancji regulatora również jest niewłaściwe, ponieważ zmniejsza moment obrotowy przy danej prędkości, co nie prowadzi do obniżenia prędkości obrotowej, ale raczej do jej zwiększenia. Często popełniane błędy w myśleniu prowadzą do mylnego przekonania, że wyższe napięcie lub niższa rezystancja poprawią wszystkie parametry pracy silnika. W rzeczywistości, dla silników asynchronicznych, kluczowym parametrem regulacyjnym jest rezystancja w obwodzie wirnika, która wpływa na moment obrotowy, a tym samym na stabilność pracy silnika w specyficznych warunkach obciążeniowych. Tylko poprzez zrozumienie tych mechanizmów można skutecznie dobierać parametry pracy silnika, co jest zgodne z najlepszymi praktykami inżynieryjnymi w dziedzinie automatyki i napędów elektrycznych.

Pytanie 2

Zespół elektryków ma wykonać na polecenie pisemne prace konserwacyjne przy urządzeniu elektrycznym. Jak powinien postąpić kierujący zespołem w przypadku stwierdzenia niedostatecznego oświetlenia w miejscu pracy?

	Wykonać zleconą pracę	Powiadomić przełożonego o niedostatecznym oświetleniu
A.	TAK	NIE
B.	TAK	TAK
C.	NIE	TAK
D.	NIE	NIE

A. D.

B. C.

C. B.

D. A.

Wybór odpowiedzi innej niż C może wynikać z niewłaściwego postrzegania zasad bezpieczeństwa w pracy z urządzeniami elektrycznymi. Pracę w niedostatecznych warunkach oświetleniowych można uznać za dopuszczalną w mylnym przekonaniu o tym, że krótka praca w ciemności nie stwarza zagrożeń. Takie podejście ignoruje podstawowe zasady BHP, które nakładają na pracowników obowiązek oceny ryzyka przed rozpoczęciem działań. Ponadto, kontynuowanie pracy mimo braku odpowiedniego oświetlenia prowadzi do potencjalnych wypadków, ponieważ nieodpowiednie warunki mogą zagrażać nie tylko osobom pracującym, ale także osobom znajdującym się w pobliżu. Standardy zachowań w sytuacjach awaryjnych, które powinny być przestrzegane, nie tylko podkreślają konieczność zapewnienia odpowiednich warunków, ale także nakładają obowiązek natychmiastowego reagowania na wszelkie zagrożenia. Ignorowanie tych zasad i poleganie na subiektywnej ocenie sytuacji będzie skutkować nie tylko ryzykiem zdrowotnym, ale także konsekwencjami prawnymi za niewłaściwe zarządzanie sytuacjami niebezpiecznymi. Właściwe postępowanie w przypadku stwierdzenia niewystarczającego oświetlenia jest kluczowym elementem kultury bezpieczeństwa w każdym zespole technicznym.

Pytanie 3

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 4

Na stanowisku pracy zamontowano 2 silniki jednofazowe, każdy o parametrach: $ P_N = 0{,}75 \, \text{kW} $, $ U_N = 230 \, \text{V} $ i $ I_N = 5 \, \text{A} $. Do zasilania zastosowano przewód o przekroju $ 2{,}5 \, \text{mm}^2 $. Aby spadek napięcia $ \Delta U\% $ nie był większy niż $ 3\% $, przewód zasilający nie powinien być dłuższy niż
$$ l = \frac{U_n^2 \cdot \Delta U_{\%} \cdot \gamma_{Cu} \cdot S}{200 \cdot P} $$gdzie:
$ \gamma_{Cu} = 57 \, \text{m}/\Omega \cdot \text{mm}^2 $

A. 49 m

B. 136 m

C. 35 m

D. 17 m

Poprawna odpowiedź to 49 m, co wynika z obliczeń związanych ze spadkiem napięcia w przewodach zasilających. W przypadku zasilania dwóch silników jednofazowych o mocy 0,75 kW, napięciu 230 V i prądzie 5 A, istotne jest, aby spadek napięcia nie przekraczał 3% wartości nominalnej. Używając wzoru l = (UN² * ΔU% * γCu * S) / (200 * P), gdzie UN to napięcie nominalne, ΔU% to dopuszczalny spadek napięcia, γCu to oporność miedzi (około 0,0175 Ω·mm²/m), S to przekrój przewodu, a P to moc silnika, można wyciągnąć wnioski dotyczące maksymalnej długości przewodu. Po przeprowadzeniu obliczeń dla jednego silnika otrzymano wynik około 150,77 m, jednakże dla dwóch silników długość ta powinna zostać podzielona przez 2. Ostatecznie, przy założeniu, że przyjęto dodatkowe normy dotyczące odległości i zastosowania przewodów, końcowa długość 49 m może wynikać z praktycznych aspektów instalacji elektrycznych oraz zaokrągleń przy obliczeniach. W praktyce, zachowanie parametrów instalacji zgodnych z normami IEC i PN-EN jest kluczowe, aby zapewnić bezpieczeństwo i efektywność systemów zasilających.

Pytanie 5

Jakie przyrządy należy zastosować do określenia rezystancji uzwojeń w transformatorze średniej mocy metodą techniczną?

A. Woltomierz oraz watomierz

B. Amperomierz oraz woltomierz

C. Woltomierz oraz omomierz

D. Amperomierz oraz watomierz

Aby wyznaczyć rezystancję uzwojeń transformatora średniej mocy, kluczowe jest zastosowanie amperomierza i woltomierza. Amperomierz służy do pomiaru prądu płynącego przez uzwojenie, natomiast woltomierz mierzy napięcie na tym uzwojeniu. Zgodnie z prawem Ohma, rezystancję można obliczyć, dzieląc zmierzone napięcie przez zmierzony prąd (R = U/I). Takie podejście jest nie tylko zgodne z dobrymi praktykami inżynieryjnymi, ale również spełnia standardy zawarte w normach IEC dotyczących testowania transformatorów. W praktyce, w trakcie pomiarów, należy upewnić się, że wszystkie urządzenia są odpowiednio skalibrowane i przystosowane do zakresu mocy transformatora, co zapewni dokładność wyników. Ponadto, pomiary powinny być przeprowadzane w warunkach stabilnych, aby uniknąć zakłóceń mogących wpływać na dokładność odczytów. Takie procedury mogą być kluczowe dla oceny stanu technicznego transformatora oraz jego efektywności energetycznej.

Pytanie 6

Na rysunkach przedstawiono schemat prostownika oraz przebieg czasowy napięcia wyjściowego, który świadczy o uszkodzeniu

A. diody.

B. kondensatora.

C. uzwojenia pierwotnego transformatora.

D. uzwojenia wtórnego transformatora.

Wybór odpowiedzi sugerujących uszkodzenie uzwojeń transformatora lub diody nie uwzględnia podstawowych zasad działania prostownika. Uzwojenia transformatora, zarówno pierwotne, jak i wtórne, odpowiedzialne są przede wszystkim za przekształcanie napięcia z jednego poziomu na inny. Ich uszkodzenie skutkowałoby brakiem napięcia na wyjściu prostownika, co jest zupełnie innym zjawiskiem niż obecność tętnień w napięciu. Uszkodzenie diody mogłoby prowadzić do niepełnej prostacji napięcia, ale w takim przypadku również wystąpiłyby wyraźne zmiany w kształcie fali, inne niż te, które obserwujemy przy problemach z kondensatorem. Typowe błędy myślowe prowadzące do tych niepoprawnych odpowiedzi dotyczą zrozumienia funkcji poszczególnych elementów w układzie. W praktyce, aby zdiagnozować problemy w układzie prostownika, nie wystarczy tylko spojrzeć na jedną charakterystykę, jaką jest kształt napięcia wyjściowego. Właściwe podejście wymaga zrozumienia interakcji między wszystkimi komponentami oraz ich wpływu na ogólne działanie układu. Konsekwentne stosowanie dobrych praktyk w diagnostyce oraz znajomość podstawowych parametrów technicznych elementów układu jest kluczem do prawidłowego rozwiązywania problemów. Dlatego tak ważne jest zrozumienie, że kondensator to kluczowy element zapewniający stabilność napięcia w układzie prostownika, a nie transformator czy dioda.

Pytanie 7

Które z wymienionych czynności nie należą do zadań eksploatacyjnych pracowników obsługujących urządzenia elektryczne?

A. Nadzorowanie urządzeń w czasie pracy.

B. Uruchamianie i zatrzymywanie urządzeń.

C. Wykonywanie przeglądów niewymagających demontażu.

D. Dokonywanie oględzin wymagających demontażu.

Prawidłowo wskazana odpowiedź to „dokonywanie oględzin wymagających demontażu”, bo taka czynność wykracza poza typowe, podstawowe zadania eksploatacyjne zwykłego pracownika obsługującego urządzenia elektryczne. Standardowa obsługa to głównie nadzorowanie pracy urządzeń, reagowanie na sygnały alarmowe, bezpieczne uruchamianie i zatrzymywanie oraz proste przeglądy wizualne bez rozbierania osłon czy obudów. Zgodnie z praktyką zakładową i wymaganiami BHP (np. wynikającymi z instrukcji eksploatacji, przepisów SEP czy ogólnych zasad prac przy urządzeniach pod napięciem), wszelkie czynności wymagające demontażu elementów konstrukcyjnych, zdejmowania osłon, ingerencji w część czynną urządzenia traktuje się już jako prace konserwacyjne, remontowe albo specjalistyczne. Takie prace powinny wykonywać osoby z wyższymi kwalifikacjami, odpowiednimi uprawnieniami eksploatacyjnymi i często z uprawnieniami do prac pod napięciem lub przy wyłączonym, zabezpieczonym urządzeniu. W praktyce wygląda to tak, że operator silnika czy rozdzielnicy kontroluje wskazania przyrządów, nasłuchuje nietypowych dźwięków, sprawdza temperaturę obudowy, kontroluje lampki sygnalizacyjne, ale nie rozbiera urządzenia, żeby zajrzeć do środka. Oględziny z demontażem obudów, zacisków, szyn prądowych to już zadanie dla ekipy utrzymania ruchu, elektryków serwisowych lub działu remontowego. Moim zdaniem to bardzo sensowny podział: minimalizuje ryzyko porażenia, zwarcia, uszkodzenia sprzętu i sprawia, że za bardziej ryzykowne czynności odpowiadają osoby faktycznie do tego przeszkolone i wyposażone w odpowiednie środki ochrony indywidualnej i procedury odłączenia, uziemienia i sprawdzenia braku napięcia.

Pytanie 8

Które z wymienionych wskazówek nie dotyczy projektanta oraz realizatora nowej instalacji elektrycznej w lokalu mieszkalnym?

A. Rozdzielenie obwodów oświetleniowych od obwodów gniazd wtykowych

B. Zasilanie odbiorników o dużej mocy, zainstalowanych na stałe, z wydzielonych obwodów

C. Zasilanie gniazd wtykowych w każdym pomieszczeniu z oddzielnego obwodu

D. Zasilanie gniazd wtykowych w kuchni z oddzielnego obwodu

Podejście polegające na zasilaniu gniazd wtykowych w każdym pomieszczeniu z osobnego obwodu może budzić wątpliwości, ale ważne jest zrozumienie, dlaczego inne odpowiedzi są uznawane za zasady dobrej praktyki w instalacjach elektrycznych. Separacja obwodów oświetleniowych od gniazd wtykowych jest kluczowa dla zachowania bezpieczeństwa. W przypadku awarii w instalacji oświetleniowej, gniazda pozostaną funkcjonalne, co jest istotne w sytuacjach awaryjnych, kiedy światło może być potrzebne do bezpiecznego poruszania się w pomieszczeniu. Odbiorniki dużej mocy, takie jak klimatyzatory czy piekarniki, powinny być zasilane z wydzielonych obwodów, aby uniknąć przeciążeń, które mogą prowadzić do wyzwolenia zabezpieczeń. W kuchni, z uwagi na dużą liczbę urządzeń elektrycznych, zasilanie gniazd wtykowych z osobnego obwodu jest niezbędne dla zachowania bezpieczeństwa użytkowników oraz stabilności zasilania. Ignorowanie tych zasad może prowadzić do sytuacji, w których przeciążone obwody będą powodować nie tylko problemy techniczne, ale także poważne zagrożenie pożarowe. Dlatego kluczowe jest zrozumienie, że nie wszystkie pomieszczenia wymagają zasilania z odrębnych obwodów, a przemyślane projektowanie instalacji elektrycznych zgodne z obowiązującymi normami zapewnia bezpieczeństwo i efektywność użytkowania.

Pytanie 9

Który z wymienionych pomiarów można wykonać miernikiem przedstawionym na rysunku?

A. Prędkość obrotową.

B. Odległość.

C. Natężenie oświetlenia.

D. Temperaturę.

Miernik przedstawiony na rysunku to cyfrowy prędkościomierz obrotowy, znany również jako tachometr. Jego głównym celem jest pomiar prędkości obrotowej różnych elementów maszyn, co jest kluczowe w wielu branżach, takich jak przemysł motoryzacyjny, lotniczy czy produkcyjny. Przy pomocy tego urządzenia można szybko i dokładnie określić, w jakim tempie obracają się wały silników czy inne wirniki. Przykładem zastosowania są testy wydajności silników, gdzie monitorowanie prędkości obrotowej jest kluczowe dla oceny ich pracy i efektywności. Dodatkowo, tachometry są wykorzystywane w konserwacji maszyn, pozwalając na wykrywanie usterek poprzez analizę nieprawidłowości w prędkości obrotowej, co jest istotne dla zapewnienia bezpieczeństwa operacji. Warto również zauważyć, że urządzenia te są zgodne z normami ISO, które określają standardy w pomiarach prędkości obrotowej.

Pytanie 10

Dla urządzenia zasilanego trójfazową instalacją elektryczną o napięciu nominalnym 400 V maksymalny pobór mocy wynosi 13 kW. Określ minimalną wartość prądu znamionowego zabezpieczenia przedlicznikowego, przyjmując rezystancyjny charakter odbiorników i pomijając problem selektywności zabezpieczeń?

A. 25 A

B. 20 A

C. 16 A

D. 10 A

Wybór niewłaściwej wartości prądu znamionowego zabezpieczenia przedlicznikowego może wynikać z błędnych założeń dotyczących obliczeń oraz zrozumienia charakterystyki instalacji trójfazowej. Przykładowo, wybór 25 A może wydawać się uzasadniony w kontekście zabezpieczenia przed przeciążeniem, jednak przekracza on obliczoną wartość prądu znamionowego, co może prowadzić do nieodpowiedniej ochrony. Przy wyborze zabezpieczeń istotne jest, aby były one dostosowane do rzeczywistych warunków pracy. Zbyt wysoka wartość prądu zabezpieczenia zwiększa ryzyko uszkodzenia odbiorników, ponieważ nie będą one odpowiednio chronione przed przeciążeniami, a ich praca może stać się niestabilna. Z kolei wybór 16 A oraz 10 A jest niebezpieczny, ponieważ nie zapewniają one wystarczającej mocy dla zasilania odbiorników o mocy 13 kW. Zabezpieczenia te mogą działać w trybie wyzwolenia zbyt często, co prowadzi do niepożądanych przerw w zasilaniu i mogą skutkować uszkodzeniami urządzeń. Przy doborze wartości prądu zabezpieczenia, warto również wziąć pod uwagę normy branżowe, takie jak PN-IEC 60364, które zalecają dobór zabezpieczeń z odpowiednim marginesem, aby zapewnić bezpieczeństwo i stabilność pracy instalacji. Dlatego kluczowe jest zrozumienie zasadności doboru odpowiednich zabezpieczeń i ich wpływu na pracę całej instalacji elektrycznej.

Pytanie 11

Jaki parametr maszyny elektrycznej można określić za pomocą miernika przedstawionego na rysunku?

A. Prąd rozruchu silnika.

B. Prędkość obrotową wału silnika.

C. Napięcie zasilania.

D. Temperaturę obudowy silnika.

Odpowiedź, że można zmierzyć temperaturę obudowy silnika, jest poprawna. Miernik przedstawiony na zdjęciu to bezdotykowy miernik temperatury, który działa na zasadzie detekcji promieniowania podczerwonego emitowanego przez obiekty. W praktyce, takie urządzenia są szeroko stosowane w przemyśle, gdzie monitorowanie temperatury elementów maszynowych jest kluczowe dla zapobiegania przegrzewaniu się i uszkodzeniom. Mierzenie temperatury obudowy silnika pozwala na wczesne wykrycie problemów, takich jak niewłaściwe smarowanie, przeciążenie lub usterki wewnętrzne. Standardy branżowe, takie jak IEC 60034, zalecają regularne monitorowanie temperatury silników elektrycznych, co zwiększa ich niezawodność i wydajność. Dzięki tym pomiarom można również zoptymalizować procesy konserwacji, co z kolei prowadzi do zmniejszenia kosztów operacyjnych i wydłużenia żywotności maszyn.

Pytanie 12

Kontrole instalacji elektrycznej w obiektach użyteczności publicznej powinny być przeprowadzane nie rzadziej niż co

A. 3 lata

B. 4 lata

C. 5 lat

D. 2 lata

Przeglądy instalacji elektrycznej w budynkach użyteczności publicznej powinny być przeprowadzane nie rzadziej niż co 5 lat, co jest zgodne z przepisami oraz normami zawartymi w Polskich Normach (PN). Regularne przeglądy mają na celu zapewnienie bezpieczeństwa użytkowników obiektów oraz zachowanie sprawności technicznej instalacji. W trakcie przeglądów dokonuje się oceny stanu technicznego instalacji, co pozwala na wczesne wykrycie ewentualnych usterek czy nieprawidłowości, które mogłyby prowadzić do niebezpiecznych sytuacji, takich jak pożar czy porażenie prądem. Przykładowo, w obiektach takich jak szkoły czy szpitale, gdzie bezpieczeństwo jest kluczowe, regularne przeglądy są niezbędne, aby spełniać wymogi prawa oraz zapewnić komfort i bezpieczeństwo ich użytkowników. Pamiętajmy, że odpowiedzialność za przeprowadzanie tych przeglądów spoczywa na właścicielu obiektu, który powinien współpracować z wyspecjalizowanymi firmami elektrycznymi, aby mieć pewność, że prace są prowadzone zgodnie z aktualnymi normami i najlepszymi praktykami.

Pytanie 13

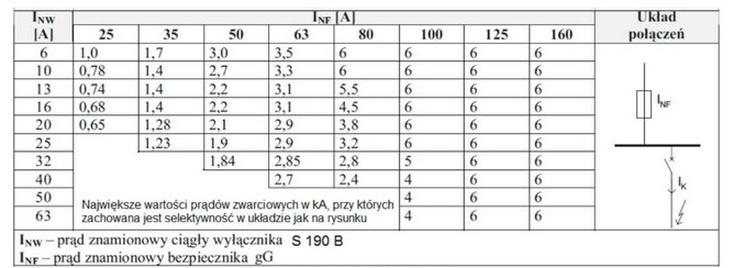

W obwodzie gniazd jednofazowych zabezpieczonym wyłącznikiem nadprądowym CLS6 B20, zmierzona impedancja pętli zwarcia Z_L-N wynosi 0,1 Ω. Na podstawie zamieszczonej tabeli dobierz najmniejszy prąd znamionowy poprzedzającego wyłącznik zabezpieczenia topikowego tak, aby była zachowana selektywność zadziałania zabezpieczeń.

A. 63 A

B. 35 A

C. 80 A

D. 50 A

Wybór prądu znamionowego 50 A, 35 A lub 80 A dla zabezpieczenia topikowego w kontekście selektywności zadziałania zabezpieczeń nie jest prawidłowy, ponieważ każdy z tych wyborów nie spełnia kryteriów wymaganych do zapewnienia optymalnej ochrony obwodów. W przypadku prądu 50 A, zabezpieczenie topikowe będzie miało zbyt niski prąd znamionowy w porównaniu do prądu zwarcia, co może prowadzić do zadziałania obu zabezpieczeń, zamiast jedynie wyłącznika nadprądowego. To zjawisko nazywane jest brakiem selektywności, co skutkuje zbędnym wyłączeniem zasilania w większej części instalacji. Wybór 35 A również jest niewłaściwy, ponieważ zabezpieczenie to nie zadziała w sytuacji wystąpienia zwarcia, jeśli prąd zwarcia przekroczy jego wartość, co prowadzi do niebezpiecznej sytuacji, gdy inne obwody mogą pozostać zasilane, co jest sprzeczne z zasadami bezpieczeństwa. Z kolei wybór 80 A jest całkowicie pomyłkowy, ponieważ zabezpieczenie topikowe może nie zareagować w odpowiednim czasie, narażając instalację na uszkodzenia spowodowane przeciążeniem lub zwarciem. Zgodnie z zasadami ochrony i normami, takimi jak PN-EN 60947-2, kluczowe jest, aby dobrać prąd znamionowy zabezpieczeń w taki sposób, aby zapewnić odpowiednie reakcje w sytuacjach awaryjnych, co nie jest spełnione w przypadku tych trzech odpowiedzi.

Pytanie 14

Który z poniższych elementów nie jest częścią transformatora energetycznego?

A. Izolatory ceramiczne

B. Rdzeń magnetyczny

C. Silnik synchroniczny

D. Uchwyty do podłączenia przewodów

Rdzeń magnetyczny jest fundamentalnym elementem każdego transformatora, pozwalającym na przenoszenie strumienia magnetycznego między uzwojeniami. Jego obecność jest niezbędna do efektywnej pracy transformatora, ponieważ umożliwia optymalną zmianę napięcia prądu. Uchwyty do podłączenia przewodów, choć mogą wydawać się mniej istotne, pełnią ważną rolę w zapewnieniu bezpiecznego połączenia elektrycznego pomiędzy uzwojeniami transformatora a zewnętrznym obwodem elektrycznym. Umożliwiają one łatwy dostęp do podłączenia i odłączenia przewodów, co jest istotne podczas instalacji i konserwacji urządzenia. Izolatory ceramiczne również są częścią transformatora, choć ich obecność może nie być tak oczywista. Służą one do izolacji elektrycznej między różnymi częściami transformatora oraz między transformatorem a jego otoczeniem. Zapobiegają one przepływowi prądu tam, gdzie nie jest to pożądane, co jest kluczowe dla bezpieczeństwa i efektywności działania urządzenia. Zrozumienie roli każdego z tych elementów jest istotne dla prawidłowej eksploatacji maszyn elektrycznych oraz unikania błędnych interpretacji ich funkcji i zastosowań. W transformatorach energetycznych każdy z tych elementów pełni specyficzną i niezbędną funkcję, co czyni je integralnymi częściami skomplikowanego systemu przetwarzania energii elektrycznej.

Pytanie 15

Które z przedstawionych na rysunkach oznaczeń powinno się znajdować na wyłączniku różnicowoprądowym przeznaczonym do ochrony przeciwporażeniowej w sieci prądu stałego?

A. A.

B. B.

C. C.

D. D.

Zidentyfikowanie błędnych oznaczeń wyłączników różnicowoprądowych w kontekście ich zastosowania w obwodach prądu stałego wymaga zrozumienia kluczowych różnic między urządzeniami przeznaczonymi do prądu zmiennego a tymi dla prądu stałego. Wiele osób może mylnie utożsamiać symbole używane dla wyłączników w systemach prądu zmiennego z tymi, które są odpowiednie dla prądu stałego. Oznaczenia, które przedstawiono w innych rysunkach, mogą być związane z wyłącznikami, które nie spełniają wymogów norm dla prądu stałego, co naraża użytkowników na ryzyko porażenia elektrycznym. Na przykład, wyłączniki różnicowoprądowe zaprojektowane dla prądu zmiennego mają inne parametry działania i czas reakcji, co czyni je nieodpowiednimi w obwodach DC, gdzie prąd może płynąć w przeciwnym kierunku. W praktyce, nieprawidłowe stosowanie takich urządzeń może prowadzić do niewłaściwych reakcji w sytuacjach awaryjnych, co zwiększa ryzyko dla zdrowia i życia. W rezultacie, brak świadomości na temat specyfikacji technicznych tych urządzeń może prowadzić do poważnych konsekwencji. Dlatego ważne jest, aby podczas projektowania i budowy instalacji elektrycznych wydarzały się konsultacje z aktualnymi normami oraz dobrymi praktykami, aby zapewnić bezpieczeństwo i efektywność systemu elektrycznego.

Pytanie 16

Która z poniższych opcji najprawdopodobniej prowadzi do obniżenia prędkości obrotowej silnika indukcyjnego pod obciążeniem?

A. Wyższa częstotliwość napięcia zasilającego

B. Nierównomierna szczelina powietrzna w silniku

C. Przerwa w jednym z fazowych przewodów zasilających

D. Niewłaściwe wyważenie wirnika silnika

Podwyższona częstotliwość napięcia zasilania może wydawać się na pierwszy rzut oka logiczną przyczyną zmniejszenia prędkości obrotowej silnika indukcyjnego, lecz w rzeczywistości efekt ten jest odwrotny. Wzrost częstotliwości napięcia zasilania prowadzi do zwiększenia prędkości obrotowej silnika, zgodnie z zasadą, że prędkość synchronizacyjna silników indukcyjnych rośnie proporcjonalnie do częstotliwości zasilającego napięcia. Niezrozumienie tej zasady może prowadzić do błędnych wniosków i niedopasowanych ustawień w systemach zasilania, co z kolei może doprowadzić do uszkodzenia silników. Nierównomierna szczelina powietrzna w silniku, choć istotna dla wydajności, nie jest bezpośrednią przyczyną zmniejszenia prędkości obrotowej. Zmiany w szczelinach mogą wprawdzie wpłynąć na straty mechaniczne, ale nie są one najczęstszym czynnikiem powodującym obniżenie prędkości. Z kolei złe wyważenie wirnika może prowadzić do wibracji i uszkodzeń łożysk, lecz nie wpływa na prędkość obrotową w tak bezpośredni sposób jak przerwa w zasilaniu. Zrozumienie tych koncepcji jest kluczowe w kontekście diagnostyki i konserwacji silników, a także w projektowaniu układów zasilania, gdzie należy brać pod uwagę zarówno aspekty elektryczne, jak i mechaniczne.

Pytanie 17

Jaką minimalną liczbę pracowników z wymaganymi kwalifikacjami powinien zagwarantować pracodawca do realizacji prób i pomiarów przy urządzeniach elektrycznych o napięciu poniżej 1 kV w biurze?

A. Czterech

B. Jednego

C. Dwóch

D. Trzech

Odpowiedź 'jednego' pracownika jest poprawna, ponieważ zgodnie z obowiązującymi normami, w tym z Polską Normą PN-IEC 60364, przy wykonywaniu prac przy urządzeniach elektrycznych o napięciu poniżej 1 kV, wystarcza obecność jednego pracownika posiadającego odpowiednie kwalifikacje i uprawnienia. Takie prace, szczególnie w środowisku biurowym, często nie wymagają dodatkowych osób do nadzoru, chyba że sytuacja wskazuje na szczególne ryzyko. Zazwyczaj pracownik ten powinien mieć uprawnienia w zakresie eksploatacji urządzeń elektrycznych, co potwierdza jego zdolność do bezpiecznego wykonywania pomiarów i prób. Na przykład, podczas przeprowadzania testów izolacji kabla, wystarczy jedna osoba, aby przeprowadzić pomiary. W praktyce, odpowiednia dokumentacja i zapisy, takie jak protokoły pomiarów, również są niezbędne do zapewnienia zgodności z normami bezpieczeństwa. Warto również zauważyć, że taka minimalna liczba pracowników jest zgodna z zaleceniami i dobrymi praktykami, co pozwala na efektywne zarządzanie zasobami ludzkimi w firmach zajmujących się obsługą urządzeń elektrycznych.

Pytanie 18

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 19

Którą z przedstawionych puszek należy zamontować w celu zainstalowania pojedynczego gniazda w podtynkowej instalacji elektrycznej?

A. Puszkę 2.

B. Puszkę 1.

C. Puszkę 3.

D. Puszkę 4.

Do montażu pojedynczego gniazda w instalacji podtynkowej stosuje się klasyczną, okrągłą puszkę podtynkową – dokładnie taką, jak na zdjęciu nr 2. Jest to puszka osadzana w otworze w ścianie (np. w tynku, cegle, betonie komórkowym czy płycie g‑k), a następnie zalewana tynkiem lub mocowana na zaczepach. Ma standardową średnicę (zwykle 60 mm) i głębokość dobraną do typu gniazda oraz ilości przewodów. Wewnątrz znajdują się gwintowane tuleje i wkręty do solidnego przykręcenia mechanizmu gniazda, dzięki czemu osprzęt trzyma się stabilnie i nie „lata” w ścianie po kilku latach użytkowania. Z mojego doświadczenia dobrze dobrana puszka podtynkowa bardzo ułatwia późniejszy montaż i ewentualne przeróbki, bo jest przestrzeń na zapasy przewodów, złączki WAGO czy ewentualny przewód ochronny o większym przekroju. Zgodnie z dobrą praktyką branżową oraz wymaganiami norm PN‑HD 60364 i zaleceń producentów osprzętu, do pojedynczego gniazda podtynkowego stosuje się właśnie puszki pojedyncze, okrągłe, a nie rozgałęźne czy natynkowe. Zapewnia to nie tylko estetykę (gniazdo równo licuje się z płaszczyzną ściany), ale też poprawne prowadzenie przewodów, właściwą objętość puszki i bezpieczne odprowadzanie ciepła od styków. W praktyce w mieszkaniach i domach jednorodzinnych taka puszka jak nr 2 jest absolutnym standardem przy każdym klasycznym gnieździe 230 V montowanym w tynku.

Pytanie 20

Jakie maksymalne napięcie elektryczne należy wykorzystać do zasilania lampy oświetleniowej zlokalizowanej w łazience w strefie 0?

A. 50 V AC

B. 230 V AC

C. 110 V DC

D. 12 V AC

Zasilanie lampy oświetleniowej w łazience, szczególnie w strefie 0, musi być zgodne z zasadami bezpieczeństwa, które mają na celu minimalizację ryzyka porażenia prądem elektrycznym. Maksymalna wartość napięcia, która jest bezpieczna do zastosowania w tym obszarze, wynosi 12 V AC. Tego rodzaju zasilanie jest skuteczne w eliminacji ryzyka niebezpiecznych sytuacji, jakie mogą wystąpić w wilgotnym środowisku. Przykładem zastosowania 12 V AC może być instalacja oświetlenia LED w kabinie prysznicowej lub nad wanną, gdzie bezpośredni kontakt z wodą stwarza dodatkowe zagrożenie. Zgodnie z normami IEC 60364, stosowanie niskiego napięcia, takiego jak 12 V, w obszarach o podwyższonym ryzyku, jest kluczowe dla zapewnienia bezpieczeństwa użytkowników. Oprócz tego, systemy oświetleniowe zasilane niskim napięciem są często bardziej energooszczędne i umożliwiają zastosowanie rozwiązań z zakresu inteligentnego budownictwa, takich jak zdalne sterowanie oświetleniem.

Pytanie 21

Który spośród przedstawionych na rysunkach wyłączników instalacyjnych nadprądowych należy zastosować w celu zabezpieczenia zwarciowego oporowego grzejnika jednofazowego na napięcie 230 V o mocy 3 kW?

A. A.

B. B.

C. C.

D. D.

Wyłącznik nadprądowy A to trafny wybór do ochrony grzejnika jednofazowego o mocy 3 kW przy napięciu 230 V. Jak się liczy prąd obciążenia? Możesz użyć wzoru I = P / U, więc mamy I = 3000 W / 230 V, co daje nam okolice 13 A. Wyłącznik 16 A ma zapas, żeby ogarnąć to obciążenie w normalnych warunkach. Ważne, żeby wyłącznik nie był za mały, bo wtedy zadziała przy normalnej pracy, ale też nie za duży, bo to może mu obniżyć skuteczność w razie przeciążenia czy zwarcia. Normy PN-EN 60898 mówią, że wyłączniki nadprądowe chronią obwody elektryczne przed zwarciami i przeciążeniami, więc ich dobór musi być przemyślany z uwzględnieniem obciążenia. W praktyce stosowanie wyłącznika o prądzie znamionowym 16 A w tym przypadku to naprawdę sensowny krok, by mieć pewność o bezpieczeństwie i niezawodności systemu elektrycznego.

Pytanie 22

W systemach z stycznikami kategorii użytkowania DC-6 mogą być wykorzystywane

A. lampy sodowe

B. świetlówki

C. żarówki

D. lampy rtęciowe

Wybór świetlówek, lamp sodowych i lamp rtęciowych jako potencjalnych odpowiedzi na to pytanie jest mylący, ponieważ te typy źródeł światła mają różne właściwości, które wpływają na ich zastosowanie w układach prądu stałego, takich jak DC-6. Świetlówki, chociaż szeroko stosowane w oświetleniu, wymagają specjalnych układów elektronicznych do uruchamiania, co czyni je nieodpowiednimi dla prostych styczników stosowanych w układach DC-6. Dodatkowo, ich działanie opiera się na zjawisku wyładowania elektrycznego w gazie, co w połączeniu z prądem stałym może prowadzić do niestabilności i niewłaściwego działania. Lampy sodowe i rtęciowe z kolei są projektowane głównie z myślą o pracy w obwodach prądu przemiennego, a ich zastosowanie w systemach prądu stałego może prowadzić do przegrzewania się i uszkodzenia, ze względu na różnice w charakterystyce obciążeniowej. Te błędne podejścia wynikają z braku zrozumienia, jak różne źródła światła reagują na różne typy prądów oraz jakie są wymagania techniczne dla ich prawidłowego działania. Kluczowe jest, aby przy doborze elementów w instalacjach elektrycznych, opierać się na ich specyfikacjach technicznych oraz normach branżowych, aby zapewnić bezpieczeństwo i efektywność działania całego systemu oświetleniowego.

Pytanie 23

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 24

W przewodzie typu OP 4x4mm² dokonano pomiarów rezystancji żył oraz rezystancji izolacji w układzie przedstawionym na rysunku. Na podstawie wyników pomiarów zamieszczonych w tabeli określ, których żył dotyczy uszkodzenie.

Pomiar między punktami	Wartość rezystancji w Ω
L1.1 – L1.2	1
L2.1 – L2.2	1
L3.1 – L3.2	1
PE.1 – PE.2	1
L1.1 – L2.1	∞
L2.1 – L3.1	0
L1.1 – L3.1	∞
L1.1 – PE.1	∞
L2.1 – PE.1	∞
L3.1 – PE.1	∞

A. LI i L2

B. L2 i L3

C. LI i PE

D. L3 i PE

Patrząc na inne odpowiedzi, to widać, że wynikają z błędnej interpretacji pomiarów. Na przykład, pisanie o uszkodzeniu żył L1 i PE opiera się na nieprawdziwych założeniach co do ich rezystancji. Żyła L1, jako fazowa, powinna być sprawna, a jej wyniki w normalnych warunkach nie powinny się różnić od standardów. Żyła PE, która pełni rolę ochronną, ma za zadanie prowadzenie prądów zwarciowych do ziemi, więc uszkodzenia w niej są rzadkością i nie pasują do danych, które mieliśmy w pytaniu. Jeszcze można popełnić błąd, pomijając różnice między żyłami L2 i L3 a innymi, co może prowadzić do złych wniosków. Niezwykle ważne jest, żeby nie tylko polegać na wynikach pomiarów, ale też rozumieć, co one znaczą w szerszym kontekście układu elektrycznego. W praktyce, analiza powinna obejmować porównanie tych wartości z normami, aby dobrze ocenić ewentualne uszkodzenia. Bez jasnego zrozumienia, dlaczego te pomiary są robione, łatwo o błędy w osądzie stanu instalacji.

Pytanie 25

Do wykonania pomiarów impedancji pętli zwarciowej metodą spadku napięcia, zgodnie ze schematem przedstawionym na rysunku, wykorzystano impedancję Z = 50 Ω i otrzymano wyniki:
-wyłącznik otwarty, U₁ = 230 V
-wyłącznik zamknięty, U₂ = 200 V, I = 4,0 A
Impedancja badanej pętli zwarciowej wynosi

A. 3,7 Ω

B. 7,5 Ω

C. 57,5 Ω

D. 42,3 Ω

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Aby obliczyć impedancję pętli zwarciowej, wykorzystujemy różnicę napięć zmierzoną przy otwartym i zamkniętym wyłączniku oraz prąd płynący w obwodzie. W danych przedstawionych w pytaniu mamy U1 = 230 V (wyłącznik otwarty) i U2 = 200 V (wyłącznik zamknięty). Spadek napięcia wynosi więc U1 - U2 = 230 V - 200 V = 30 V. Następnie, korzystając z prawa Ohma, możemy obliczyć impedancję pętli zwarciowej, stosując wzór Z = U/I, gdzie I to prąd przy zamkniętym wyłączniku, który wynosi 4,0 A. Podstawiając wartości, mamy Z = 30 V / 4,0 A = 7,5 Ω. Impedancja ta jest istotnym parametrem w projektowaniu i ocenie instalacji elektrycznych, gdyż pozwala na ocenę bezpieczeństwa systemu i odpowiednich działań w przypadku zwarcia. W praktyce, podczas pomiarów, warto również zwrócić uwagę na to, aby impedancja pętli zwarciowej była na poziomie zgodnym z normami, co może przyczynić się do poprawy ochrony przed porażeniem elektrycznym oraz zapewnienia efektywności działania zabezpieczeń.

Pytanie 26

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 27

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 28

Poniżej przedstawiono wybrane parametry silnika trójfazowego. Jakie zakresy cewek prądowych oraz napięciowych watomierzy powinny być dobrane, aby w układzie Arona zmierzyć moc pobieraną przez silnik zasilany napięciem 3×400 V, 50 Hz i pracujący z obciążeniem znamionowym przy połączeniu w gwiazdę?

Silnik 3~ Typ IE2-90S-4 S1
1,1 kW 3,2/1,8 A Izol. F
IP 55 1420 obr/min cosφ 0,75
230/400 V 50 Hz

A. In = 2 A, Un = 200 V

B. In = 1 A, Un = 400 V

C. In = 1 A, Un = 200 V

D. In = 2 A, Un = 400 V

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź In = 2 A, Un = 400 V jest poprawna, ponieważ silnik zasilany jest napięciem 3×400 V i ma znamionowy prąd 3,2 A. Przy połączeniu w gwiazdę prąd w każdej fazie silnika wynosi Iz = 3,2 A, co oznacza, że wybierając zakres prądowy, wartość 2 A jest najbardziej odpowiednia, gdyż w praktyce przy pomiarach można zastosować urządzenia o wyższych zakresach. W przypadku napięcia, wybór 400 V jest również adekwatny, ponieważ to napięcie odpowiada zasilaniu silnika. Warto zwrócić uwagę, że stosowanie watomierzy z zakresami dostosowanymi do rzeczywistych parametrów pracy urządzeń jest kluczowe dla uzyskania dokładnych wyników pomiarów. Przykładem zastosowania takiej konfiguracji może być monitorowanie efektywności energetycznej silników w przemyśle, co pozwala na optymalizację zużycia energii oraz minimalizację strat. Dobrą praktyką w takich zastosowaniach jest również regularne kalibrowanie sprzętu pomiarowego oraz stosowanie urządzeń zgodnych z normami IEC 61010, co zapewnia bezpieczeństwo oraz dokładność pomiarów.

Pytanie 29

Jaki rodzaj połączenia uzwojeń silnika indukcyjnego asynchronicznego przedstawiono na rysunku tabliczki zaciskowej?

A. W gwiazdę.

B. Szeregowe.

C. Równoległe.

D. W trójkąt.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Połączenie uzwojeń silnika indukcyjnego asynchronicznego w gwiazdę jest powszechnie stosowane w aplikacjach, gdzie wymagane są niższe prądy rozruchowe oraz mniejsze momenty obrotowe na starcie. Taki sposób połączenia zapewnia stworzenie punktu neutralnego, co jest kluczowe w zasilaniu trójfazowym. Przykładem zastosowania tego typu połączenia są silniki o mocy do 5 kW w wentylatorach, pompach czy sprężarkach, gdzie stabilność pracy i niższe napięcia są istotne. Dodatkowo, przy połączeniu w gwiazdę, uzwojenia silnika są bardziej zrównoważone, co zmniejsza ryzyko przegrzania i uszkodzenia. W kontekście norm, wykorzystanie połączenia w gwiazdę wpisuje się w standardy IEC dla silników elektrycznych, które zalecają ten sposób połączenia dla silników o małych mocach, aby zapewnić ich dłuższą żywotność i efektywność energetyczną. To połączenie jest również bardziej elastyczne w zastosowaniach, gdzie istnieje potrzeba późniejszej zmiany układu na połączenie w trójkąt dla zwiększenia momentu obrotowego przy pełnym obciążeniu.

Pytanie 30

W jakim schemacie sieciowym nie można używać wyłączników różnicowoprądowych jako zabezpieczeń przed porażeniem w przypadku uszkodzenia?

A. W systemie TN-C

B. W systemie IT

C. W systemie TT

D. W systemie TN-S

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Układ TN-C (z ang. Terre Neutral Combined) charakteryzuje się tym, że neutralny przewód (N) i przewód ochronny (PE) są połączone w jednym przewodzie (PEN) na całej długości instalacji. Z tego powodu, wyłączniki różnicowoprądowe (RCD) nie mogą być stosowane jako elementy ochrony przeciwporażeniowej, ponieważ w przypadku uszkodzenia nie ma możliwości prawidłowego pomiaru prądów różnicowych. W układach TN-C, uszkodzenie przewodu PEN może prowadzić do niebezpiecznej sytuacji, gdzie brak separacji przewodów ochronnych i neutralnych utrudnia detekcję nieprawidłowości. Przykładem stosowania wyłączników różnicowoprądowych są układy TN-S, gdzie przewody N i PE są oddzielone, co umożliwia skuteczne monitorowanie prądów różnicowych. Warto również zaznaczyć, że w kontekście przepisów, zgodnie z normą PN-EN 61008-1, RCD powinny być używane w odpowiednich układach, aby zapewnić skuteczną ochronę przed porażeniem elektrycznym, co w układzie TN-C nie jest możliwe.

Pytanie 31

Który z wymienionych elementów nie powinien być używany jako uziom PE?

A. Zbrojenie fundamentowe.

B. Uziom płytowy.

C. Gazociąg wykonany rurami metalowymi.

D. Sztuczny uziom otokowy.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wskazanie gazociągu wykonanego rurami metalowymi jako elementu, którego nie wolno używać jako uziomu PE, jest jak najbardziej zgodne z zasadami bezpieczeństwa i z praktyką instalacyjną. Metalowe rurociągi gazowe są traktowane jako obce przewodzące części, które trzeba wyrównać potencjałowo (połączyć z główną szyną wyrównawczą), ale nie mogą pełnić roli zasadniczego uziomu ochronnego. Wynika to zarówno z wymagań norm (np. PN-HD 60364, przepisy dotyczące instalacji gazowych), jak i ze zdrowego rozsądku: przez ten przewód płynie gaz palny, a jakiekolwiek przepływy prądów zwarciowych czy roboczych przez taki rurociąg są po prostu niedopuszczalne. Moim zdaniem to jest jedna z tych zasad, które trzeba mieć „w głowie na stałe”: gazociąg łączymy do instalacji wyrównawczej, ale nie projektujemy go jako elementu systemu uziemiającego. W praktyce na obiekcie stosuje się dedykowane uziomy: płytowe, otokowe, pionowe szpilkowe, ewentualnie uziomy fundamentowe. One są przewidziane do odprowadzania prądów zwarciowych, prądów odgromowych czy prądów upływu, mają odpowiedni przekrój, materiały i sposób zabudowy. Gazociąg natomiast może być demontowany, wymieniany, ktoś może wstawić wstawkę z tworzywa, zrobić modernizację, i nagle „uziom” znika, a ochrona przeciwporażeniowa przestaje działać. W dobrze zaprojektowanej instalacji elektrycznej rurociągi gazowe są tylko dołączane do głównych połączeń wyrównawczych, aby zredukować napięcia dotykowe i uniknąć przeskoków iskrowych, ale nie oblicza się ich jako części układu uziomowego. To jest dość twardy wymóg bezpieczeństwa – i naprawdę warto go zapamiętać na całe życie zawodowe.

Pytanie 32

Na podstawie zamieszczonych w tabeli danych łożysk dobierz łożysko do silnika o średnicy wału d = 12 mm, średnicy wewnętrznej tarczy łożyskowej D = 28 mm i szerokości tarczy łożyskowej B = 8 mm.

Symbol	Wymiary podstawowe
Symbol	d [mm]	D [mm]	B [mm]	r [mm]
6700	10	15	3	0,1
6200	10	30	9	0,6
6001	12	28	8	0,3
6301	12	37	12	1

A. 6200

B. 6301

C. 6001

D. 6700

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 6001 jest poprawna, ponieważ jej wymiary są zgodne z wymaganiami określonymi w pytaniu. Średnica wewnętrzna łożyska 6001 wynosi 12 mm, co odpowiada średnicy wału, a średnica zewnętrzna wynosi 28 mm oraz szerokość 8 mm. W praktyce, wybór odpowiedniego łożyska jest kluczowy dla zapewnienia prawidłowego działania silnika oraz jego długowieczności. Użycie odpowiednich łożysk minimalizuje tarcie, co z kolei przekłada się na mniejsze straty energii i wysoką efektywność pracy. Dodatkowo, łożyska są projektowane z myślą o określonych zastosowaniach, dlatego znajomość ich parametrów jest niezbędna. W branży mechanicznej, standardy takie jak ISO 355, które dotyczą wymiarów i tolerancji łożysk tocznych, powinny być stosowane w celu zapewnienia jakości i niezawodności komponentów. W przypadku łożysk, warto również zwrócić uwagę na ich zastosowanie w różnych środowiskach pracy, co może wpływać na wybór materiałów i rodzaju uszczelnienia, co z kolei wpływa na ich trwałość oraz efektywność eksploatacyjną.

Pytanie 33

Jaką minimalną wartość rezystancji powinna mieć podłoga i ściany w izolowanym miejscu pracy z urządzeniami pracującymi na napięciu 400 V, aby zapewnić efektywną ochronę przeciwporażeniową przed dotykiem pośrednim?

A. 10kΩ

B. 75kΩ

C. 25kΩ

D. 50kΩ

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Rezystancja ścian i podłogi w izolowanym stanowisku pracy z urządzeniami o napięciu 400 V powinna wynosić co najmniej 50 kΩ, aby zapewnić skuteczną ochronę przed dotykiem pośrednim. Wysoka wartość rezystancji jest kluczowa, ponieważ zmniejsza ryzyko przepływu prądu przez ciało człowieka w przypadku awarii izolacji. Zgodnie z normami IEC 60364 oraz PN-EN 61140, minimalna rezystancja ochronna dla urządzeń elektrycznych w takich warunkach powinna wynosić 50 kΩ. W praktyce, stosowanie takiej wartości rezystancji wpływa na zwiększenie bezpieczeństwa operatorów, zwłaszcza w środowiskach przemysłowych, gdzie ryzyko porażenia prądem jest wyższe. Przykładem może być zakład produkcyjny, w którym regularnie stosuje się urządzenia do pomiarów rezystancji w celu zapewnienia, że izolacja jest odpowiednia i nie zagraża pracownikom. Dobre praktyki obejmują także okresowe przeglądy instalacji elektrycznych oraz testowanie zabezpieczeń, co dodatkowo minimalizuje ryzyko awarii.

Pytanie 34

Który z wymienionych pomiarów instalacji należy wykonać w celu sprawdzenia ochrony przeciwporażeniowej podstawowej?

A. Pomiar rezystancji uziemienia.

B. Pomiar czasu zadziałania wyłącznika RCD.

C. Pomiar rezystancji izolacji.

D. Pomiar prądu zadziałania wyłącznika RCD.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Prawidłowo – w celu sprawdzenia ochrony przeciwporażeniowej podstawowej wykonuje się przede wszystkim pomiar rezystancji izolacji. Ochrona podstawowa to nic innego jak zabezpieczenie przed dotykiem części czynnych w normalnych warunkach pracy instalacji. Czyli sprawdzamy, czy izolacja przewodów, aparatów, opraw, rozdzielnic jest na tyle dobra, że prąd nie ma „drogi ucieczki” tam, gdzie nie powinien płynąć. W praktyce robi się to miernikiem rezystancji izolacji, który podaje na badany obwód napięcie probiercze (np. 500 V DC dla instalacji niskiego napięcia) i mierzy rezystancję między żyłą fazową a ochronną, fazową a neutralną, oraz między żyłami między sobą. Im wyższa wartość, tym lepiej – normy PN-HD 60364 i związane z nimi wytyczne mówią o minimalnych wartościach rzędu megaomów, w zależności od typu instalacji. Moim zdaniem to jeden z kluczowych pomiarów odbiorczych i okresowych, bo od razu pokazuje stan izolacji przewodów, uszkodzenia mechaniczne, zawilgocenia, starzenie się kabli. W praktyce, gdy masz np. starą instalację w budynku mieszkalnym, pomiar rezystancji izolacji często ujawnia „przebicia” w puszkach, zgniecione przewody, albo izolację nadpaloną przy źle dokręconych zaciskach. To właśnie te uszkodzenia mogą doprowadzić do pojawienia się napięcia na obudowie metalowej i zwiększyć ryzyko porażenia. Dlatego w dobrych praktykach branżowych pomiar rezystancji izolacji wykonuje się zawsze przed załączeniem instalacji do sieci, po większych przeróbkach oraz okresowo w trakcie eksploatacji. Dodatkowo, dobrze wykonany pomiar z odpowiednim udokumentowaniem w protokole pomiarowym jest podstawą do oceny, czy instalacja spełnia wymagania ochrony podstawowej i czy można ją bezpiecznie użytkować.

Pytanie 35

Jakie wymagania muszą być spełnione podczas pomiaru rezystancji izolacyjnej w instalacji elektrycznej po wcześniejszym odłączeniu zasilania?

A. Włączone urządzenia do gniazd wtyczkowych, aktywne łączniki oświetleniowe, usunięte źródła światła

B. Włączone urządzenia do gniazd wtyczkowych, aktywne łączniki oświetleniowe, zamontowane źródła światła

C. Wyłączone urządzenia z gniazd wtyczkowych, aktywne łączniki oświetleniowe, usunięte źródła światła

D. Wyłączone urządzenia z gniazd wtyczkowych, aktywne łączniki oświetleniowe, zamontowane źródła światła

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Prawidłowa odpowiedź wskazuje na konieczność wyłączenia odbiorników z gniazd wtyczkowych oraz wymontowania źródeł światła przed przystąpieniem do pomiaru rezystancji izolacji. To kluczowe kroki, które mają na celu zapewnienie bezpieczeństwa oraz dokładności pomiarów. W czasie testów rezystancji izolacji, włączenie odbiorników lub pozostawienie źródeł światła w obwodzie mogłoby prowadzić do błędnych wyników, które nie oddają rzeczywistego stanu izolacji. Przykładowo, podłączenie urządzeń może stworzyć drogę dla prądu, co zafałszuje pomiar rezystancji. W branży elektrycznej zaleca się, aby przed każdym pomiarem izolacji, upewnić się, że wszystkie urządzenia są odłączone, co jest zgodne z normą PN-EN 61557, która określa wymagania dotyczące pomiarów. Tylko w ten sposób można rzetelnie ocenić stan izolacji oraz wykryć ewentualne uszkodzenia, co jest kluczowe dla bezpieczeństwa użytkowników i integrności instalacji.

Pytanie 36

Która z poniższych tachoprądnic, poza pomiarem prędkości obrotowej wirującego wału, pozwala również na określenie kierunku jego obrotu?

A. Dwufazowa z wirnikiem kubkowym

B. Dwufazowa z wirnikiem klatkowym

C. Synchroniczna

D. Prądu stałego

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Tachoprądnice prądu stałego to takie fajne urządzenia, które nie tylko mierzą, jak szybko kręci się wał, ale też potrafią rozpoznać, w którą stronę ten wał się obraca. Działają na zasadzie indukcji elektromagnetycznej, co oznacza, że jak zmienia się pole magnetyczne, to tworzy się prąd w uzwojeniach. Jeśli wirnik zmienia kierunek, to też zmienia się polaryzacja sygnału, co jest mega ważne, gdy chcemy wiedzieć, w którą stronę coś się kręci. To przydaje się szczególnie w automatyce przemysłowej, gdzie kontrola kierunku obrotów silnika jest kluczowa. W praktyce spotkasz je w systemach regulacji prędkości silników, na przykład w robotach czy pojazdach elektrycznych, gdzie precyzyjne sterowanie ruchem ma ogromne znaczenie. Fajnie też wiedzieć, że branżowe standardy, jak IEC 60034, regulują wymagania dotyczące tych urządzeń, co pokazuje, jak ważne są w przemyśle.

Pytanie 37

Aby zapewnić dodatkową ochronę, obwody zasilające gniazda wtyczkowe, w których prąd nie przekracza 32 A, powinny być chronione przez wyłącznik RCD o prądzie różnicowym

A. 500 mA

B. 100 mA

C. 1 000 mA

D. 30 mA

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 30 mA jest prawidłowa, ponieważ wyłączniki różnicowoprądowe (RCD) o prądzie różnicowym 30 mA są zalecane do ochrony osób przed porażeniem prądem elektrycznym w instalacjach domowych i komercyjnych. W przypadku gniazd wtyczkowych, które obsługują urządzenia przenośne, istotne jest, aby ochrona była jak najszybsza i najskuteczniejsza, co osiąga się stosując RCD o niskim prądzie różnicowym. Wyłącznik 30 mA działa na zasadzie wykrywania różnicy prądów między przewodami fazowym a neutralnym, co pozwala na natychmiastowe odłączenie zasilania w przypadku wykrycia upływu prądu, który może być wynikiem zwarcia lub kontaktu z ciałem człowieka. Użycie wyłącznika o wyższym prądzie różnicowym, jak 100 mA lub 500 mA, nie zapewnia wystarczającej ochrony i może prowadzić do tragicznych skutków w przypadku porażenia. Przykładowo, w łazienkach, gdzie ryzyko kontaktu z wodą i prądem jest szczególnie wysokie, stosowanie RCD 30 mA jest wręcz obowiązkowe zgodnie z normami bezpieczeństwa elektrycznego.

Pytanie 38

W układzie zabezpieczającym zamieszczonym na rysunku (bezpiecznik gG – wyłącznik S 190 BI6) w wyniku złego doboru elementów stwierdzono brak selektywności zabezpieczeń dla prądu zwarciowego 3 kA. Jaka powinna być wartość prądu znamionowego bezpiecznika, aby zapewnić wymaganą selektywność?

A. 25 A

B. 63 A

C. 50 A

D. 35 A

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybór prądu znamionowego bezpiecznika na poziomie 63 A jest kluczowy dla zapewnienia selektywności zabezpieczeń w instalacji elektrycznej. Selektywność oznacza, że w przypadku wystąpienia zwarcia zadziała jedynie najbliższe zabezpieczenie, co minimalizuje ryzyko wyłączenia większej części instalacji i tym samym ogranicza przerwy w dostawie energii. Zgodnie z normami, takimi jak PN-EN 60947-2, dobór odpowiednich wartości zabezpieczeń powinien być zawsze potwierdzony analizą prądów zwarciowych oraz właściwymi testami działającymi pod obciążeniem. Dla wyłącznika S 190 BI6, przy prądzie zwarciowym 3 kA, wartość 63 A zapewnia odpowiednią charakterystykę czasowo-prądową, co jest niezbędne do osiągnięcia pełnej selektywności. W praktyce, dobór właściwej wartości zabezpieczenia jest również istotny w kontekście ochrony urządzeń elektrycznych przed uszkodzeniem wynikłym z działania prądów zwarciowych oraz zapewnieniu bezpieczeństwa użytkowników.

Pytanie 39

Które urządzenie należy zastosować do pomiaru temperatury obudowy i łożysk urządzenia napędowego?

A. Urządzenie 2.

B. Urządzenie 4.

C. Urządzenie 1.

D. Urządzenie 3.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Urządzenie 3, czyli kamera termowizyjna, jest idealnym narzędziem do bezkontaktowego pomiaru temperatury obudowy i łożysk urządzenia napędowego. Dzięki technologii obrazowania termalnego, kamera ta pozwala na szybkie i precyzyjne zdiagnozowanie potencjalnych problemów związanych z przegrzewaniem się elementów mechanicznych. W przemyśle, gdzie monitorowanie stanu technicznego maszyn jest kluczowe dla zapewnienia ciągłości produkcji, zastosowanie kamer termograficznych staje się standardem. Pomiar temperatury za pomocą kamery termowizyjnej umożliwia identyfikację miejsc, które mogą być narażone na nadmierne zużycie lub uszkodzenia, co w konsekwencji pozwala na zaplanowanie działań serwisowych zanim dojdzie do awarii. Warto również zauważyć, że pomiar za pomocą kamery termograficznej jest zgodny z normami branżowymi, takimi jak ISO 18434, które określają najlepsze praktyki w zakresie monitorowania stanu maszyn. Dzięki tym zaletom, kamera termograficzna staje się nieocenionym narzędziem w zakresie utrzymania ruchu i zarządzania ryzykiem awarii.

Pytanie 40

Jaką wartość skuteczną ma przemienne napięcie dotykowe, które może być stosowane przez dłuższy czas w normalnych warunkach środowiskowych, dla oporu ciała ludzkiego wynoszącego około 1 kΩ?

A. 50 V

B. 25 V

C. 12 V

D. 60 V

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wartość skuteczna przemiennego napięcia dotykowego, która jest dopuszczalna długotrwale w warunkach normalnych dla rezystancji ciała ludzkiego wynoszącej około 1 kΩ, wynosi 50 V. To napotykane w praktyce napięcie odnosi się do wyjątkowo istotnych norm bezpieczeństwa elektrycznego, takich jak normy IEC 60479, które klasyfikują skutki działania prądu elektrycznego na ciało ludzkie. Napięcie dotykowe 50 V jest graniczną wartością, poniżej której ryzyko porażenia prądem jest znacznie mniejsze, a powyżej której mogą wystąpić niebezpieczne skutki. W praktyce oznacza to, że instalacje elektryczne, które są do 50 V, są uważane za bezpieczne przy normalnych warunkach użytkowania. Przykłady zastosowania tej wiedzy obejmują projektowanie systemów zasilania w budynkach mieszkalnych oraz w urządzeniach użytkowych, gdzie zastosowane napięcia nie powinny przekraczać tej wartości, aby zminimalizować ryzyko dla użytkowników, zwłaszcza w miejscach narażonych na wilgoć, takich jak łazienki czy kuchnie. Zrozumienie i przestrzeganie tych ograniczeń jest kluczowe dla bezpieczeństwa użytkowników oraz zgodności z obowiązującymi przepisami i normami branżowymi.

Rozpocznij nowy egzamin

Powrót do strony głównej
