Pytanie 1

Na zamieszczonym rysunku przedstawiono schemat czujnika

A. magnetycznego.

B. indukcyjnego.

C. optycznego.

D. pojemnościowego.

Wybór czujnika pojemnościowego, magnetycznego czy indukcyjnego wskazuje na nieporozumienia dotyczące zasad działania tych typów czujników. Czujnik pojemnościowy opiera się na pomiarze zmian pojemności elektrycznej, co czyni go odpowiednim do wykrywania obiektów dielektrycznych, ale nie do detekcji światła. W zastosowaniach takich jak automatyczne drzwi czy systemy zliczania, czujniki pojemnościowe wykorzystywane są do detekcji obecności ciał stałych, a nie do optycznych pomiarów. Z kolei czujnik magnetyczny działa na zasadzie wykrywania pola magnetycznego i jest stosowany w aplikacjach takich jak czujniki drzwiowe czy detektory ruchu, co także nie ma związku z optyką. Indukcyjne czujniki wykorzystują zmiany w polu elektromagnetycznym do detekcji metali. Typowe błędy myślowe, które mogą prowadzić do mylnego wyboru, obejmują skupienie się na fakcie, że wszystkie wymienione czujniki służą do detekcji, podczas gdy ich mechanizmy działania i zastosowania są diametralnie różne. Kluczowe jest zrozumienie, że czujniki optyczne są unikalne w swojej zdolności do wykrywania obiektów na podstawie światła, co nie jest domeną innych typów czujników.

Pytanie 2

Rysunek przedstawia siłownik pneumatyczny o mocowaniu

A. gwintowym.

B. wahliwym.

C. kołnierzowym.

D. z uchem.

Wybór mocowania gwintowego może być wynikiem nie do końca jasnego zrozumienia, jak działają siłowniki pneumatyczne i ich mocowania. Choć mocowanie gwintowe jest popularne w mechanice, nie gwarantuje takiej stabilności jak kołnierzowe. Siły działające na gwinty mogą spowodować luz, co może w efekcie prowadzić do awarii. Z kolei odpowiedzi dotyczące mocowania z uchem czy wahliwego pokazują, że może być tu zamieszanie, bo te mocowania stosuje się w innych sytuacjach, jak w obrotowych ruchach. Każde z tych mocowań ma swoje miejsce, ale nie pasuje do funkcji siłownika pneumatycznego z kołnierzem. Ważne jest, żeby zrozumieć, że mocowanie kołnierzowe daje stabilność i trwałość, które są kluczowe z perspektywy bezpieczeństwa. Ignorując to, można na serio narobić sobie kłopotów w systemach pneumatycznych, dlatego warto znać prawidłowe zasady w tej dziedzinie.

Pytanie 3

Pracownik obsługujący urządzenia pneumatyczne generujące wibracje powinien mieć na sobie

A. fartuch ochronny

B. kask ochronny

C. buty na gumowej podeszwie

D. okulary ochronne

Buty na gumowej podeszwie stanowią kluczowy element ochrony w środowisku pracy z urządzeniami pneumatycznymi, które mogą generować drgania. Te drgania mogą przenikać przez podłogę, co w dłuższym czasie może prowadzić do uszkodzenia stóp oraz stawów pracownika. Obuwie o gumowej podeszwie zapewnia lepszą przyczepność i amortyzację, co jest istotne w pracy z maszynami wytwarzającymi drgania. Przykładem zastosowania takiego obuwia może być praca w magazynach, gdzie używa się wózków widłowych – gumowe podeszwy pomagają w stabilności oraz redukują ryzyko poślizgnięcia. Zgodnie z normą PN-EN ISO 20345, obuwie robocze powinno być dostosowane do specyficznych warunków pracy, a wybór odpowiedniego obuwia może znacząco wpłynąć na bezpieczeństwo oraz komfort pracy. Dlatego istotne jest, aby pracownicy byli świadomi znaczenia odpowiedniego obuwia.

Pytanie 4

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 5

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 6

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 7

Po przesunięciu suwaka potencjometru z pozycji "c" do pozycji "a" wartość prądu płynącego w obwodzie

A. wzrośnie i będzie równa 6 mA

B. zmaleje i będzie równa 6 mA

C. zmaleje i będzie równa 4 mA

D. wzrośnie i będzie równa 4 mA

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Przesunięcie suwaka potencjometru z pozycji "c" do pozycji "a" skutkuje wyłączeniem rezystancji potencjometru z obwodu, co prowadzi do zmniejszenia całkowitej rezystancji obwodu. Przy stałym napięciu zasilania, zgodnie z prawem Ohma (I = U/R), mniejsza rezystancja powoduje wzrost prądu. W tym przypadku, całkowita rezystancja obwodu po przesunięciu suwaka wynosi 4kΩ. Przy standardowym napięciu 24V, obliczamy prąd: I = 24V / 4000Ω = 0,006A, co odpowiada 6 mA. Taka zmiana prądu jest istotna w kontekście obwodów elektronicznych, gdzie precyzyjne regulowanie wartości prądu ma kluczowe znaczenie dla poprawnej pracy urządzeń. Przykładem zastosowania może być układ audio, w którym regulacja głośności odbywa się za pomocą potencjometru. Zmniejszenie rezystancji prowadzi do większego prądu, co z kolei wpływa na głośność emitowanego dźwięku. Takie zasady są fundamentem w projektowaniu układów elektronicznych i są szeroko stosowane w praktyce inżynierskiej.

Pytanie 8

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 9

Jakie jest moment obrotowy na wale silnika synchronicznego o mocy 3,14 kW przy prędkości obrotowej 3000 obr/min?

A. 986 Nm

B. 9 420 Nm

C. 1 Nm

D. 10 Nm

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Obliczenie momentu obrotowego na wale silnika synchronicznego można przeprowadzić za pomocą wzoru: M = P / (2 * π * n), gdzie M to moment obrotowy w niutonometrach (Nm), P to moc w watach (W), a n to prędkość obrotowa w obrotach na minutę (obr/min). W przypadku mocy 3,14 kW, co odpowiada 3140 W, oraz prędkości obrotowej 3000 obr/min, obliczenia wyglądają następująco: M = 3140 W / (2 * π * (3000/60)) = 10 Nm. Wynik ten jest zgodny z praktycznymi zastosowaniami silników synchronicznych, które często znajdują zastosowanie w aplikacjach przemysłowych. Silniki te charakteryzują się wysoką efektywnością oraz stabilną prędkością obrotową, co czyni je idealnym wyborem do napędu maszyn wymagających precyzyjnej kontroli prędkości. W kontekście standardów branżowych, takie obliczenia są istotne dla prawidłowego doboru silników oraz ich efektywnego wykorzystania w różnych aplikacjach.

Pytanie 10

Podnośnik hydrauliczny do samochodów dysponuje tłokiem roboczym o średnicy 100 mm. Tłoczek pompy w tym urządzeniu ma średnicę 10 mm. Kiedy podnośnik unosi obciążenie wynoszące 20 kN, jaka jest siła działająca na tłoczek pompy?

A. 200 N

B. 20 N

C. 2000 N

D. 2 N

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 200 N jest prawidłowa, ponieważ w hydraulicznych systemach podnośników działa zasada Pascala, która stwierdza, że zmiana ciśnienia w cieczy rozprzestrzenia się równomiernie we wszystkich kierunkach. W tym przypadku mamy do czynienia z tłokiem roboczym o średnicy 100 mm, co daje mu promień 50 mm. Obliczając pole powierzchni tego tłoka, używamy wzoru na pole koła: A = πr², co daje A = π(50 mm)² = 7854 mm². Tłoczek pompy z średnicą 10 mm ma promień 5 mm, więc jego pole wynosi A = π(5 mm)² = 78,5 mm². Wykorzystując równanie siły F = P*A, gdzie P to ciśnienie, możemy wyznaczyć siłę na tłoczku. Siła działająca na tłok roboczy wynosi 20 kN, czyli 20000 N. Ciśnienie w układzie obliczamy jako P = F/A = 20000 N / 7854 mm² = 2,546 N/mm². Następnie obliczamy siłę na tłoczku pompy: F = P*A = P * 78,5 mm² = 2,546 N/mm² * 78,5 mm² = 200 N. Takie obliczenia są kluczowe w inżynierii hydraulicznej, ponieważ pozwalają na prawidłowe dobieranie komponentów oraz ich późniejsze eksploatowanie zgodnie z normami bezpieczeństwa.

Pytanie 11

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 12

Jaką rolę pełni multiplekser?

A. Przesyłanie danych z jednego wejścia do wybranego wyjścia

B. Kodowanie sygnałów na wejściach

C. Porównywanie sygnałów podawanych na wejścia

D. Przesyłanie danych z wybranego wejścia na jedno wyjście

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Multiplekser to kluczowy element w systemach cyfrowych, który umożliwia przesyłanie danych z jednego z kilku wejść do jednego wyjścia na podstawie sygnału kontrolnego. Dzięki tej funkcji, multipleksery są szeroko stosowane w telekomunikacji, gdzie pozwalają na efektywne zarządzanie pasmem i organizowanie ruchu danych. Na przykład, w systemach telewizyjnych, multipleksery pozwalają na wybór sygnału z różnych źródeł (np. anteny, kablówki, satelity) i kierowanie go do jednego wyjścia, aby zminimalizować potrzebne okablowanie i uprościć architekturę systemu. Ponadto, w kontekście inżynierii komputerowej, multipleksery są niezbędne do realizacji operacji arytmetycznych w jednostkach ALU (Arithmetic Logic Unit), gdzie wybierają odpowiednie dane do dalszej obróbki. Wykorzystanie standardów takich jak ITU-T G.703 w telekomunikacji pokazuje, jak ważne jest zastosowanie multiplekserów do synchronizacji i multiplexowania sygnałów w sieciach cyfrowych. Dobrze zaprojektowany multiplekser zwiększa wydajność systemów oraz pozwala na oszczędność miejsca i zasobów.

Pytanie 13

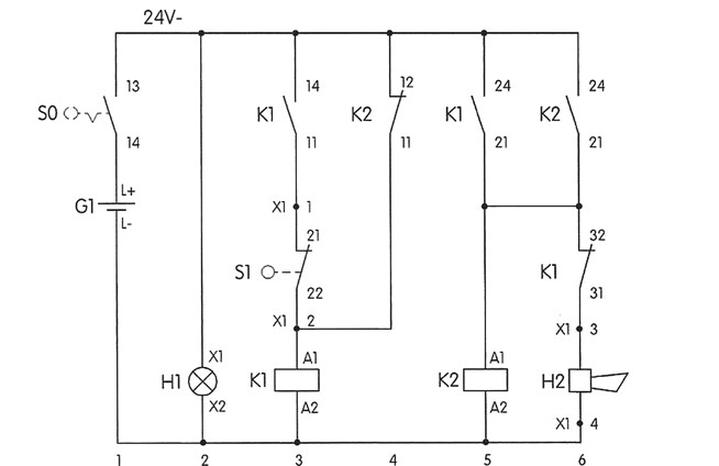

Po załączeniu łącznika S0 w obwodzie przedstawionym na schemacie zapala się lampka H1. Jakie jest dalsze działanie tego układu?

A. Bezzwłocznie wyłącza się syrena H2.

B. Syrena H2 załącza się dopiero po rozwarciu łącznika S1, a lampka H1 świeci nadal.

C. Bezzwłocznie załącza się syrena H2.

D. Syrena H2 załącza się dopiero po rozwarciu łącznika S1 i gaśnie wtedy lampka H1.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź jest poprawna, ponieważ po załączeniu łącznika S0, lampka H1 świeci, co wskazuje, że obwód jest zamknięty. Jak wynika z analizy schematu, syrena H2 uruchamia się jedynie po rozwarciu łącznika S1, co jest zgodne z zasadą działania układów elektrycznych, w których konkretne stany elementów decydują o funkcjonowaniu całego obwodu. Gdy łącznik S1 zostaje rozwarty, zamykają się styki K1 (21-22), co aktywuje syrenę H2. Lampka H1 utrzymuje swoje działanie, gdyż jej zasilanie jest niezależne od stanu łącznika S1. W praktyce, takie układy są wykorzystywane w systemach alarmowych, gdzie kluczowe jest, aby jedna funkcja (np. syrena) była aktywowana w odpowiedzi na konkretną akcję (rozwarcie łącznika), podczas gdy inne elementy (lampka informacyjna) pozostają włączone, sygnalizując, że układ jest aktywny. Zrozumienie takich interakcji jest niezbędne dla projektantów systemów zabezpieczeń i automatyki.

Pytanie 14

Zamieniając stycznikowy system sterowania silnikiem elektrycznym na system oparty na sterowniku PLC, należy

A. rozłączyć główny obwód i obwód sterujący silnikiem, a następnie podłączyć wszystkie elementy do sterownika

B. odłączyć stycznik z układu i w jego miejsce wstawić sterownik

C. rozłączyć jedynie obwód sterujący silnikiem i podłączyć jego elementy do sterownika PLC

D. usunąć przyciski sterujące i zastąpić je sterownikiem

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Rozłączenie wyłącznie obwodu sterowania silnika i podłączenie jego elementów do sterownika PLC jest prawidłowym podejściem, ponieważ zapewnia pełną funkcjonalność układu, jednocześnie umożliwiając integrację z nowoczesnymi systemami automatyki. W praktyce oznacza to, że istniejący obwód sterowania, który może składać się z przycisków, przekaźników i innych komponentów, zostanie podłączony do PLC, co umożliwi programowanie i zdalne sterowanie. Zastosowanie PLC w miejsce tradycyjnego stycznika zwiększa elastyczność i możliwości modyfikacji układu, co jest zgodne z aktualnymi trendami w automatyce przemysłowej. Ponadto, standardy takie jak IEC 61131-3 definiują zasady programowania dla urządzeń PLC i zapewniają, że systemy te są kompatybilne z różnorodnymi komponentami automatyki. Wymiana i modernizacja obwodów sterowania za pomocą PLC to praktyka, która pozwala na bardziej zaawansowane funkcje, takie jak monitorowanie stanu maszyny czy zdalne zarządzanie, co jest kluczowe w dzisiejszym przemyśle.

Pytanie 15

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 16

Jakie elementy należy zweryfikować podczas kontroli smarownicy w zespole przygotowania powietrza w systemie pneumatycznym?

A. Ciśnienie w systemie

B. Wilgotność powietrza

C. Spust kondensatu

D. Poziom oleju

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poziom oleju w smarownicy jest kluczowym parametrem, który należy kontrolować, aby zapewnić prawidłowe funkcjonowanie systemu pneumatycznego. Olej jest niezbędny do smarowania ruchomych elementów maszyn oraz do redukcji tarcia, co bezpośrednio wpływa na ich żywotność oraz efektywność pracy. Zbyt niski poziom oleju może prowadzić do nadmiernego zużycia komponentów, a w skrajnych przypadkach do ich uszkodzenia. W praktyce, regularne kontrole poziomu oleju powinny być częścią rutynowego przeglądu technicznego instalacji pneumatycznej, zgodnie z zaleceniami producentów urządzeń oraz normami branżowymi, takimi jak ISO 8573. Konsekwentne monitorowanie poziomu oleju oraz jego jakości w smarownicach przyczynia się do zwiększenia niezawodności systemów pneumatycznych, co jest kluczowe w procesach przemysłowych, gdzie ciągłość produkcji jest priorytetem.

Pytanie 17

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 18

Sprężarka typu śrubowego jest sprężarką

A. rotacyjną

B. wyporową

C. turbinową

D. przepływową

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Sprężarka śrubowa jest typem sprężarki rotacyjnej, w której proces sprężania gazu odbywa się za pomocą dwóch śrub, które obracają się w przeciwnych kierunkach. Ta konstrukcja pozwala na ciągłe, płynne sprężanie powietrza, co przekłada się na wysoką wydajność oraz niskie straty energii. W zastosowaniach przemysłowych, sprężarki śrubowe są powszechnie wykorzystywane w systemach pneumatycznych, gdzie wymagane jest dostarczenie dużych ilości sprężonego powietrza w stabilny sposób. Przykładowo, w branży motoryzacyjnej, sprężarki te dostarczają powietrze do narzędzi pneumatycznych, a w przemyśle spożywczym często wykorzystuje się je do pakowania produktów. Standardy ISO dotyczące efektywności energetycznej sprężarek wskazują na korzyści związane z zastosowaniem sprężarek rotacyjnych, takich jak obniżenie kosztów eksploatacji przez zmniejszenie zużycia energii. Dzięki ich niezawodności i efektywności, sprężarki śrubowe stały się standardem w wielu zakładach przemysłowych.

Pytanie 19

Wskaż kod barwny rezystora o rezystancji 26 kΩ.

Kolor	Wartość		Mnożnik	Tolerancja
Kolor	1 pasek	2 pasek	3 pasek	4 pasek
brak	-	-	-	± 20 %
srebrny	-	-	10^-2 Ω	± 10 %
złoty	-	-	10^-1 Ω	± 5 %
czarny	-	0	10⁰ Ω	-
brązowy	1	1	10¹ Ω	± 1 %
czerwony	2	2	10² Ω	± 2 %
pomarańczowy	3	3	10³ Ω	-
żółty	4	4	10⁴ Ω	-
zielony	5	5	10⁵ Ω	± 0,5 %
niebieski	6	6	10⁶ Ω	± 0,25 %
fioletowy	7	7	10⁷ Ω	± 0,1 %
szary	8	8	10⁸ Ω	± 0,05 %
biały	9	9	10⁹ Ω	-

A. czerwony, niebieski, pomarańczowy, żółty.

B. żółty, szary, pomarańczowy, żółty.

C. brązowy, zielony, pomarańczowy, żółty.

D. pomarańczowy, fioletowy, pomarańczowy, żółty.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Kod barwny dla rezystora 26 kΩ wygląda tak: 'czerwony' dla 2, 'niebieski' dla 6, a 'pomarańczowy' to mnożnik, czyli 10^3. Tak więc mamy 26 x 10^3 Ω. Zrozumienie tych kodów jest naprawdę ważne w elektronice, bo pozwala szybko sprawdzić wartość rezystora bez multimetru. W praktyce, umiejętność szybkiego rozpoznawania wartości komponentów to coś, co się przydaje, szczególnie gdy robimy prototypy czy naprawiamy różne urządzenia. Dobrze jest też pamiętać o tolerancji, czyli tym, jak bardzo realna wartość może różnić się od tej nominalnej. W sytuacjach, kiedy dokładność ma duże znaczenie, odpowiednia tolerancja może decydować o tym, czy wszystko działa, jak powinno. Dlatego znajomość tych kodów to podstawa w nauce elektroniki.

Pytanie 20

Symbol graficzny oznacza zawór

A. dławiący.

B. przełączający.

C. redukcyjny.

D. maksymalny.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Symbol graficzny przedstawiony na zdjęciu jednoznacznie wskazuje na zawór maksymalny, który odgrywa kluczową rolę w układach hydraulicznych i pneumatycznych. Zawór maksymalny, znany również jako zawór przelewowy, służy do regulacji i ograniczania maksymalnego ciśnienia w systemie. Jego zasada działania opiera się na otwieraniu się zaworu w momencie, gdy ciśnienie przekroczy ustawioną wartość, co skutkuje odprowadzeniem nadmiaru cieczy lub gazu. Praktyczne zastosowania obejmują przemysł motoryzacyjny, gdzie zabezpiecza silniki przed nadciśnieniem, oraz systemy hydrauliczne w maszynach budowlanych, gdzie ochrona przed uszkodzeniem komponentów jest kluczowa. Dobrą praktyką jest regularne przeglądanie i testowanie zaworów maksymalnych, aby zapewnić ich prawidłowe działanie, co jest zgodne z normami ISO 4414 i PN-EN 982. Odpowiednia kalibracja zaworów maksymalnych jest również niezbędna dla zachowania efektywności oraz bezpieczeństwa w eksploatacji.

Pytanie 21

Którą funkcję logiczną realizują przedstawione na rysunku zawory?

A. NOR

B. NAND

C. AND

D. OR

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź wskazująca na funkcję AND jest poprawna, ponieważ w przedstawionym układzie zaworów pneumatycznych ich szeregowe połączenie oznacza, że tylko w przypadku otwarcia obu zaworów możliwy jest przepływ powietrza. Taki mechanizm odpowiada logice AND, która w kontekście cyfrowym daje sygnał na wyjściu tylko wtedy, gdy wszystkie jej wejścia mają wartość logiczną 1. W praktyce, zawory tego typu są szeroko stosowane w automatyce przemysłowej, na przykład w systemach, gdzie bezpieczeństwo operacji wymaga, aby wszystkie warunki były spełnione przed uruchomieniem maszyny. Warto również wspomnieć, że zgodnie z normami ISO i IEC, projektowanie układów pneumatycznych z użyciem funkcji AND przyczynia się do zwiększenia niezawodności i bezpieczeństwa systemów. Użycie takich zaworów w aplikacjach, gdzie wymagane jest jednoczesne działanie kilku elementów, jest najlepszą praktyką, która minimalizuje ryzyko awarii.

Pytanie 22

Jakiego rodzaju środek ochrony indywidualnej powinien w szczególności wykorzystać pracownik podczas wymiany tranzystora CMOS?

A. Buty z izolującą podeszwą

B. Opaskę uziemiającą

C. Ochronne okulary

D. Fartuch ochronny z bawełny

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Opaska uziemiająca to kluczowy element ochrony indywidualnej, szczególnie podczas pracy z wrażliwymi komponentami elektronicznymi, takimi jak tranzystory CMOS. Te elementy są szczególnie podatne na uszkodzenia spowodowane wyładowaniami elektrostatycznymi (ESD). Uziemienie pozwala na odprowadzenie ładunków elektrycznych, które mogłyby uszkodzić delikatne układy. W praktyce, noszenie opaski uziemiającej jest standardowym wymogiem w branży elektroniki, aby zapewnić, że operatorzy nie wprowadzą niepożądanych ładunków podczas manipulacji elementami. Przykładowo, w laboratoriach i zakładach produkcyjnych, gdzie pracuje się z urządzeniami wrażliwymi na ESD, stosowanie tych opasek jest obligatoryjne i często wymaga ich podłączenia do odpowiednich gniazd uziemiających. Warto również dodać, że zgodność z normami, takimi jak ANSI/ESD S20.20, podkreśla znaczenie stosowania środków ochrony ESD, w tym opasek uziemiających, w celu minimalizacji ryzyka uszkodzeń. Dzięki temu można znacznie zwiększyć niezawodność i żywotność urządzeń elektronicznych.

Pytanie 23

Którego ściągacza należy użyć do demontażu łożyska przedstawionego na rysunku?

A. C.

B. B.

C. D.

D. A.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Ściągacz typu A, który wybrałeś, jest idealnym narzędziem do demontażu łożysk zewnętrznych, takich jak to przedstawione na rysunku. Jego konstrukcja dwuramienna pozwala na efektywne i równomierne ściąganie łożyska, co jest kluczowe dla uniknięcia uszkodzenia zarówno łożyska, jak i wału, z którym jest połączone. W praktyce, podczas demontażu łożyska, ważne jest, aby ramiona ściągacza mogły być umieszczone pod łożyskiem, co umożliwia zastosowanie równomiernej siły we wszystkich kierunkach. Użycie niewłaściwego ściągacza, takiego jak B, C czy D, mogłoby prowadzić do niedostatecznego ściągnięcia łożyska lub jego uszkodzenia, co zwiększa ryzyko kosztownych napraw. W branży inżynieryjnej i mechanicznej stosowanie odpowiednich narzędzi zgodnych z normami i standardami jest kluczowe dla zapewnienia bezpieczeństwa i efektywności pracy. Dlatego zawsze warto dobierać narzędzia zgodnie z ich przeznaczeniem oraz wymaganiami technicznymi.

Pytanie 24

Którego podzespołu schemat przedstawiono na rysunku?

A. A.

B. D.

C. B.

D. C.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź A odnosi się do schematu pneumatycznego przygotowania powietrza, który składa się z trzech podstawowych elementów: filtru, regulatora ciśnienia oraz smarownicy. Te komponenty odgrywają kluczową rolę w systemach pneumatycznych, zapewniając, że powietrze dostarczane do urządzeń jest czyste, odpowiednio sprężone oraz naoliwione. Filtr eliminuje zanieczyszczenia, co jest niezbędne, aby uniknąć uszkodzeń pneumatycznych komponentów. Regulator ciśnienia pozwala na precyzyjne ustawienie ciśnienia roboczego, co jest istotne dla zapewnienia efektywności pracy narzędzi pneumatycznych, a smarownica dostarcza odpowiednią ilość oleju do ruchomych części, co zwiększa ich żywotność. W praktyce, stosowanie zestawu filtr-regulator-smarownica (FRL) jest standardem w wielu aplikacjach przemysłowych, co potwierdzają normy ISO 4414 dotyczące systemów pneumatycznych. Dlatego odpowiedź A jest właściwa, gdyż idealnie odwzorowuje ten typ układu, który jest niezbędny w wielu procesach automatyzacji i produkcji.

Pytanie 25

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 26

Rezystancja którego z podanych czujników zmniejsza się w miarę wzrostu temperatury?

A. Termistora PTC

B. Termopary K

C. Termistora NTC

D. Termopary J

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Termistory NTC (Negative Temperature Coefficient) to elementy, których rezystancja maleje w miarę wzrostu temperatury. Działa to na zasadzie, że wzrost temperatury powoduje zwiększenie energii kinetycznej nośników ładunku, co prowadzi do większej przewodności elektrycznej. Przykłady zastosowania termistorów NTC obejmują czujniki temperatury w termostatach oraz systemy monitorowania temperatury w elektronice. Są one szczególnie popularne w aplikacjach wymagających precyzyjnego pomiaru temperatury oraz w obwodach zabezpieczających, gdzie mogą ograniczać prąd w przypadku przegrzania. Dobre praktyki branżowe zalecają stosowanie termistorów NTC w systemach, gdzie wymagana jest szybka reakcja na zmiany temperatury, co czyni je idealnym rozwiązaniem dla automatyki przemysłowej i systemów HVAC. Termistory NTC są również zgodne z wieloma standardami dotyczącymi pomiaru temperatury, co podnosi ich wiarygodność jako czujników.

Pytanie 27

Który klucz umożliwia odkręcanie i przykręcanie śruby przedstawionej na rysunku?

A. Robertson.

B. Imbusowy.

C. Philips.

D. Tora.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybór klucza Tora jako odpowiedzi na to pytanie jest poprawny, ponieważ klucz ten jest zaprojektowany specjalnie do śrub, które mają charakterystyczny sześciokątny kształt z dodatkowym elementem w postaci otworów na końcu. Klucze Tora, znane również jako Torx, są powszechnie stosowane w przemyśle motoryzacyjnym, elektronice oraz w budownictwie, gdzie zapewniają lepszą przyczepność i minimalizują ryzyko ślizgania się narzędzia z gniazda śruby. Dzięki swojej konstrukcji, klucze Tora umożliwiają przykręcanie i odkręcanie śrub z większym momentem obrotowym w porównaniu do tradycyjnych śrub Philips czy imbusowych. W praktyce, wielu producentów sprzętu elektronicznego i meblowego decyduje się na użycie śrub Torx, aby zapobiec samodzielnemu odkręcaniu się elementów podczas transportu, co jest zgodne z dobrymi praktykami w zakresie bezpieczeństwa użytkowania. Ponadto, klucze Tora są często używane w sytuacjach, gdzie wymagane jest mocne i trwałe połączenie, co czyni je preferowanym narzędziem w wielu branżach. Zrozumienie zastosowania kluczy Torx jest kluczowe dla efektywnego i bezpiecznego wykonywania prac związanych z montażem i konserwacją różnorodnych urządzeń.

Pytanie 28

W normalnych warunkach działania wyłącznika różnicowoprądowego wektorowa suma natężeń prądów sinusoidalnych przepływających w przewodach fazowych oraz neutralnym wynosi

A. 2 A

B. 0 A

C. 1 A

D. 3 A

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
W przypadku wyłącznika różnicowoprądowego, jego podstawowym zadaniem jest monitorowanie różnicy natężeń prądu między przewodami fazowymi a przewodem neutralnym. W warunkach normalnej pracy, gdy urządzenie działa prawidłowo, suma wektorowa natężeń prądów płynących przez przewody powinna wynosić 0 A. Oznacza to, że prąd wpływający do obwodu przez przewód fazowy jest równy prądowi wypływającemu przez przewód neutralny. Przykładowo, jeśli w obwodzie mamy trzy przewody fazowe, każdy z określonym natężeniem prądu, to ich suma wektorowa, uwzględniająca odpowiednie fazy, powinna wskazywać na zerowe natężenie w przewodzie neutralnym. Zgodnie z normą PN-IEC 61008, wyłączniki różnicowoprądowe są projektowane w taki sposób, aby skutecznie wykrywać różnice prądów oraz zapewniać bezpieczeństwo użytkowników poprzez automatyczne odłączenie obwodu w przypadku wykrycia upływu prądu. Taka funkcjonalność jest kluczowa w instalacjach elektrycznych, gdzie bezpieczeństwo i ochrona przed porażeniem prądem są priorytetami.

Pytanie 29

Rurka Bourdona stanowi część

A. smarownicy

B. filtru powietrza

C. manometru

D. reduktora ciśnienia

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Rurka Bourdona jest kluczowym elementem manometru, który służy do pomiaru ciśnienia gazów i cieczy. Działa na zasadzie deformacji, gdy ciśnienie wewnętrzne powoduje, że elastyczna rurka zmienia swój kształt. Zmiana ta jest następnie przekształcana na wskazanie na skali manometru, co pozwala na dokładny pomiar ciśnienia. Rurki Bourdona są powszechnie stosowane w różnych branżach, takich jak przemysł chemiczny, petrochemiczny, a także w systemach HVAC. Zgodnie z normami, takimi jak ISO 5171, manometry powinny być kalibrowane regularnie, aby zapewnić ich dokładność i zgodność z wymaganiami. Przykładem praktycznego zastosowania może być monitorowanie ciśnienia w kotłach parowych, gdzie precyzyjny pomiar jest kluczowy dla bezpieczeństwa i efektywności działania systemu. W ogólności, zastosowanie rurki Bourdona w manometrach jest nie tylko powszechne, ale także ściśle związane z zapewnieniem odpowiednich standardów bezpieczeństwa i jakości w różnych aplikacjach przemysłowych.

Pytanie 30

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 31

Który rodzaj obróbki metalu przedstawiono na ilustracji?

A. Nawęglanie.

B. Szlifowanie.

C. Toczenie.

D. Walcowanie.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Walcowanie jest zaawansowaną metodą obróbki plastycznej, w której materiał metalowy przechodzi pomiędzy dwoma lub więcej obracającymi się walcami. Ta technika jest szeroko stosowana w przemyśle, szczególnie w produkcji blach, prętów oraz innych elementów o określonym kształcie i wymiarach. Proces ten pozwala na uzyskanie pożądanej grubości materiału, a także na poprawę jego właściwości mechanicznych. Walcowanie może być wykonywane na gorąco lub na zimno, co wpływa na finalne właściwości materiału. Walcowanie na gorąco, w przeciwieństwie do walcowania na zimno, umożliwia uzyskanie większych odkształceń bez ryzyka pęknięć. Dodatkowo, podczas walcowania, materiał ulega zjawisku zwanym strain hardening, co zwiększa jego wytrzymałość. W praktyce, walcowanie wykonuje się zgodnie z normami ISO i innymi standardami branżowymi, co zapewnia powtarzalność i jakość produkcji. Ta metoda jest niezbędna w wielu gałęziach przemysłu, w tym w budownictwie, motoryzacji oraz lotnictwie.

Pytanie 32

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 33

Jaką z wymienionych czynności należy regularnie przeprowadzać w trakcie konserwacji systemu pneumatycznego?

A. Regulować ciśnienie powietrza

B. Wymieniać rury pneumatyczne

C. Usuwać kondensat wodny

D. Wymieniać szybkozłącza

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Usuwanie kondensatu wodnego z układu pneumatycznego jest kluczową czynnością konserwacyjną, która zapobiega wielu problemom technicznym. Kondensat wodny, który powstaje w wyniku różnicy temperatury między powietrzem a elementami układu, może prowadzić do korozji, uszkodzeń uszczelek oraz obniżenia efektywności działania systemu. Regularne usuwanie kondensatu jest nie tylko zalecane, ale wręcz wymagane przez standardy branżowe, takie jak ISO 8573, które definiują jakość sprężonego powietrza. Przykładem praktycznego zastosowania tej wiedzy jest instalacja odpowiednich separatorów kondensatu w systemie, które automatycznie usuwają wodę, minimalizując ryzyko jej nagromadzenia. Dodatkowo, regularne przeglądy układu oraz kontrola poziomu kondensatu w zbiornikach powinny być integralną częścią planu konserwacji, co pozwala na wczesne wykrywanie potencjalnych problemów i zapewnienie ciągłości pracy urządzeń.

Pytanie 34

Miernik przedstawiony na rysunkach pracownik wykorzystuje do monitorowania

A. stanu izolacji.

B. prędkości obrotowej silnika.

C. temperatury silnika.

D. stanu łożysk.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to stan łożysk, ponieważ na zdjęciu przedstawiono miernik wibracji, który jest kluczowym narzędziem w diagnostyce stanu maszyn. Miernik ten działa na zasadzie pomiaru poziomu wibracji emitowanych przez łożyska. Zmiany w tym poziomie mogą wskazywać na różne problemy, takie jak zużycie łożysk, niewłaściwe ich ustawienie lub uszkodzenia. Wczesne wykrywanie takich problemów pozwala na zapobieganie poważnym awariom, co jest zgodne z podejściem proaktywnym w utrzymaniu ruchu. W praktyce, regularne monitorowanie stanu łożysk pozwala na optymalizację kosztów eksploatacji maszyn oraz zwiększenie ich żywotności. W branży przemysłowej stosowanie mierników wibracji jest zgodne z normami ISO 10816, które dotyczą oceny wibracji maszyn wirujących. To narzędzie staje się niezbędne w każdym zakładzie produkcyjnym, gdzie niezawodność sprzętu ma kluczowe znaczenie.

Pytanie 35

Na której ilustracji przedstawiono prawidłowe zaciśnięcie końcówki przewodu w obszarze z izolacją?

A. Na ilustracji 1.

B. Na ilustracji 3.

C. Na ilustracji 2.

D. Na ilustracji 4.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Prawidłowe zaciśnięcie końcówki przewodu w obszarze z izolacją, przedstawione na ilustracji 4, jest kluczowe dla zapewnienia trwałego i bezpiecznego połączenia elektrycznego. Na tej ilustracji widać, że zacisk obejmuje zarówno izolację, jak i przewody, co jest zgodne z najlepszymi praktykami w branży. Takie podejście zapobiega odsłonięciu przewodów, co mogłoby prowadzić do zwarć lub uszkodzeń. Prawidłowe zaciśnięcie jest również zgodne z normami, takimi jak IEC 60947, które definiują wymagania dla urządzeń i elementów stosowanych w instalacjach elektrycznych. Prawidłowo wykonane połączenie gwarantuje nie tylko bezpieczeństwo, ale także efektywność działania instalacji. W praktyce, zapewnienie odpowiedniego zacisku może wpłynąć na żywotność urządzeń oraz zmniejszenie ryzyka awarii. Dlatego istotne jest, aby osoby zajmujące się instalacjami elektrycznymi miały świadomość tych standardów oraz umiejętność ich stosowania w codziennej pracy, co przyczynia się do ogólnego bezpieczeństwa i jakości instalacji elektrycznych.

Pytanie 36

Do czynności przygotowawczych, które pozwalają na późniejszy poprawny montaż nowego paska klinowego w przekładni pasowej, nie należy

A. sprawdzenia poziomu naprężenia

B. kontroli czystości paska

C. weryfikacji wymiarów

D. oceny stopnia zużycia

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Sprawdzanie stopnia naprężenia paska klinowego nie jest częścią operacji przygotowawczych przed jego montażem, ponieważ to zadanie wykonuje się już po zainstalowaniu paska. W ery technicznych i mechanicznych, takie jak w przemyśle automotive czy produkcyjnym, prawidłowe napięcie paska jest kluczowe dla efektywnej pracy przekładni pasowej. Przed montażem należy przede wszystkim zająć się weryfikacją wymiarów nowych komponentów, ocenić stopień zużycia istniejących części oraz zapewnić, że wszystkie elementy są czyste. Na przykład, czysty pasek oraz odpowiednio przygotowane koła pasowe minimalizują ryzyko poślizgu i przedwczesnego zużycia. Dobrą praktyką jest także stosowanie specjalistycznych narzędzi do pomiaru wymiarów, co wpływa na precyzję montażu. Wiedza na temat różnych typów pasków klinowych i ich specyfikacji pozwala na podejmowanie świadomych decyzji w procesie wymiany lub montażu, co jest zgodne ze standardami branżowymi, takimi jak ISO 9001.

Pytanie 37

Jakie jest zastosowanie przedstawionego na rysunku elementu?

A. Filtrowanie zakłóceń napięcia sieciowego.

B. Obniżanie napięcia sieciowego.

C. Zamiana prądu przemiennego na prąd jednokierunkowy.

D. Zamiana prądu przemiennego na prąd stały.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Mostek prostowniczy, przedstawiony na rysunku, jest kluczowym elementem w konwersji prądu przemiennego (AC) na prąd stały (DC). Jego podstawowym zastosowaniem jest prostowanie sygnałów AC, co jest niezbędne w wielu aplikacjach elektronicznych. Na przykład, w zasilaczach do komputerów czy urządzeń elektronicznych, mostek prostowniczy jest często pierwszym krokiem w procesie przetwarzania energii elektrycznej. Dzięki czterem diodom, które są skonfigurowane w formie mostka, prąd przemienny przepływający przez ten element jest przekształcany w prąd jednokierunkowy, co pozwala na jego późniejsze wykorzystanie w obwodach wymagających napięcia stałego. Przykładem zastosowania mostka prostowniczego jest zasilanie silników prądu stałego, gdzie wymagany jest stabilny i jednorodny przepływ prądu. Zgodnie z najlepszymi praktykami w branży, odpowiednia dioda powinna być dobrana na podstawie maksymalnego napięcia i natężenia prądu, co zapewnia niezawodność i długowieczność urządzenia.

Pytanie 38

Na podstawie przedstawionego diagramu określ którym symbolem jest oznaczony element powodujący wysterowanie zaworu Y1 w pierwszym kroku działania.

A. B1

B. 1S1

C. 2A1

D. T

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 1S1 jest poprawna, ponieważ na diagramie to właśnie ten symbol reprezentuje element, który aktywuje zawór Y1 w pierwszym kroku działania. Zrozumienie tego schematu jest kluczowe dla prawidłowego działania systemów automatyki, w których precyzyjne sterowanie zaworami może mieć bezpośredni wpływ na efektywność procesów. W kontekście automatyki przemysłowej, elementy jak 1S1 często pełnią rolę czujników lub sygnałów sterujących, które decydują o otwarciu lub zamknięciu zaworu w odpowiedzi na zmiany warunków operacyjnych. Dobrą praktyką jest regularne analizowanie i testowanie takich schematów, aby upewnić się, że każdy element działa zgodnie z przewidzianymi normami. Ponadto, znajomość oznaczeń i ich funkcji jest niezbędna w kontekście zgodności z normą ISO 1219, która określa standardy dla symboli i schematów używanych w pneumatyce oraz hydraulice.

Pytanie 39

Zestyk K1 oznaczony na schemacie czerwoną ramką odpowiada za

A. wyłączenie zasilania cewek przekaźników K1 i K2

B. podtrzymanie zasilania cewek przekaźników K1 i K2

C. włączenie zasilania cewek przekaźników K1 i K2

D. blokowanie jednoczesnego załączenia cewek przekaźników K1 i K2

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zestyk K1, oznaczony na schemacie czerwoną ramką, pełni istotną funkcję podtrzymywania zasilania cewek przekaźników K1 i K2. Po naciśnięciu przycisku S1, cewka przekaźnika K1 zostaje zasilona, co skutkuje zamknięciem zestyku K1. To zamknięcie jest kluczowe, ponieważ pozwala na utrzymanie zasilania cewki K1 nawet po zwolnieniu przycisku S1, co jest zgodne z zasadami działania układów elektromechanicznych. Dzięki temu przekaźnik K2 również uzyskuje zasilanie, co jest niezbędne w wielu aplikacjach automatyki, gdzie wymagane jest zachowanie stanu załączenia po przełączeniu. Takie rozwiązanie jest powszechnie stosowane w systemach sterowania, gdzie stabilność i niezawodność działania są priorytetem. Przykładem zastosowania tej funkcjonalności może być system zabezpieczeń, gdzie podtrzymanie zasilania jest kluczowe dla ciągłości działania alarmu. W branży elektrycznej i automatyki, stosowanie zestyków podtrzymujących zgodnie z normami oraz dobrymi praktykami zapewnia bezpieczeństwo i efektywność operacyjną.

Pytanie 40

Którym z wymienionych mediów zasilany jest siłownik przedstawiony na rysunku?

A. Roztworem poliglikolu.

B. Energią elektryczną.

C. Olejem hydraulicznym.

D. Sprężonym powietrzem.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Sprężone powietrze jest powszechnie stosowanym medium zasilającym siłowniki pneumatyczne. Na zdjęciu widoczny jest siłownik pneumatyczny, co można rozpoznać dzięki obecności niebieskich węży, charakterystycznych dla systemów pneumatycznych. Siłowniki te są wykorzystywane w wielu aplikacjach przemysłowych, takich jak automatyka, robotyka, czy maszyny pakujące. Ich główną zaletą jest szybkość działania oraz łatwość w regulacji siły i prędkości ruchu. Ponadto, stosowanie siłowników pneumatycznych pozwala na osiągnięcie wysokich prędkości cyklu pracy, a także na ich łatwą integrację w systemach zautomatyzowanych. W kontekście standardów, siłowniki pneumatyczne są zgodne z normami ISO, co zapewnia ich wszechstronność i niezawodność w różnych zastosowaniach. Warto również podkreślić, że wykorzystanie sprężonego powietrza jako medium zasilającego jest zgodne z zasadami ochrony środowiska, gdyż w porównaniu do innych mediów, takich jak olej hydrauliczny, sprężone powietrze nie stwarza ryzyka zanieczyszczenia.

Rozpocznij nowy egzamin

Powrót do strony głównej
