Informacje o egzaminie:

Zawód: Technik mechatronik
Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
Data rozpoczęcia: 11 maja 2026 22:23
Data zakończenia: 11 maja 2026 22:36

Egzamin niezdany

Wynik: 19/40 punktów (47,5%)

Wymagane minimum: 20 punktów (50%)

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jaki element odpowiada symbolowi graficznemu przedstawionemu na rysunku?

A. Element realizujący iloczyn logiczny.

B. Zawór ograniczający ciśnienie.

C. Przełącznik obiegu.

D. Element dławiący.

Symbol graficzny przedstawiony na rysunku reprezentuje przełącznik obiegu, który jest kluczowym elementem w układach hydraulicznych i pneumatycznych. Przełącznik ten umożliwia zarządzanie kierunkiem przepływu medium, co jest istotne w kontekście pracy wielu urządzeń. W układach, gdzie wymagane jest przełączanie między różnymi źródłami lub kierunkami przepływu, taki element pozwala na elastyczność i efektywność operacyjną. Przykładem zastosowania przełącznika obiegu może być system chłodzenia, w którym przełączanie między różnymi obiegami wody chłodzącej jest niezbędne dla utrzymania optymalnej temperatury. Dobre praktyki w projektowaniu układów sugerują, aby używać przełączników obiegu o potwierdzonej niezawodności, zwracając uwagę na ich parametry pracy, takie jak maksymalne ciśnienie i temperatura, zgodnie z normami ISO 4414 oraz PN-EN 982. Wiedza na temat działania tych elementów jest fundamentalna dla inżynierów zajmujących się automatyką i hydrauliką.

Pytanie 2

Podczas użytkowania urządzenia laserowego do obróbki metali, ryzyko dla zdrowia pracownika może wynikać między innymi z

A. zanieczyszczenia pyłem wdychanego powietrza

B. zanieczyszczenia powietrza wdychanego oparami metalu

C. odprysków cząsteczek metalu

D. hałasu generowanego w trakcie obróbki

Odpowiedź wskazująca na zanieczyszczenia wdychanego powietrza oparami metalu jest poprawna, ponieważ w czasie eksploatacji urządzenia laserowego do cięcia metali, proces cięcia generuje wysokotemperaturowe opary metali, które mogą być szkodliwe dla zdrowia pracowników. Opary te mogą prowadzić do poważnych problemów zdrowotnych, w tym chorób układu oddechowego i neurologicznych. Właściwe zarządzanie jakością powietrza w miejscu pracy jest kluczowe i powinno obejmować stosowanie odpowiednich systemów wentylacyjnych oraz filtrów, które redukują stężenie tych szkodliwych substancji. Przykładem dobrych praktyk w tej dziedzinie jest wdrażanie technik ochrony zdrowia, takich jak regularne monitorowanie jakości powietrza, szkolenia dla pracowników oraz stosowanie środków ochrony osobistej, takich jak maski filtracyjne. Zgodnie z normami ISO 45001, organizacje powinny dążyć do minimalizacji ryzyka związanego z ekspozycją na szkodliwe substancje, co przekłada się na bezpieczeństwo i zdrowie pracowników na stanowiskach związanych z obróbką metali.

Pytanie 3

Największe ryzyko związane z urządzeniami elektrycznymi wynika z możliwości

A. dotknięcia odizolowanych części będących pod napięciem

B. pojawu przerwy w obwodzie elektrycznym

C. wystąpienia zwarcia doziemnego

D. dotknięcia elementów urządzenia elektrycznego mających uziemienie

Zagrożenie w przypadku dotyku uziemionych elementów urządzenia elektrycznego jest znikome, ponieważ uziemienie ma na celu odprowadzenie niebezpiecznego napięcia do ziemi, co chroni użytkowników przed porażeniem. W sytuacji, gdy elementy są uziemione, to ewentualny prąd upływowy zostanie skierowany do ziemi, a nie przez ciało człowieka. W praktyce oznacza to, że dobrze zaprojektowane i poprawnie uziemione urządzenia elektryczne są znacznie bezpieczniejsze. Z kolei wystąpienie zwarcia doziemnego dotyczy sytuacji, gdy prąd elektryczny przemieszcza się do ziemi, ale problem ten również został zaprojektowany z myślą o minimalizacji ryzyka, poprzez zastosowanie odpowiednich zabezpieczeń i wyłączników. Zdarzenie przerwy w obwodzie elektrycznym samo w sobie nie stwarza bezpośredniego zagrożenia; może prowadzić do braku zasilania, ale nie do porażenia. Generalnie, mylenie zagrożeń związanych z elektrycznością wynika często z braku zrozumienia zasady działania urządzeń elektrycznych oraz ich zabezpieczeń. Kluczowe jest, aby użytkownicy mieli świadomość, że najpoważniejsze zagrożenie pochodzi od elementów pod napięciem, a nie od właściwie uziemionych czy przerwanych obwodów.

Pytanie 4

Które z poniższych urządzeń nie należy do kategorii mechatronicznych?

A. odtwarzacz płyt CD oraz DVD

B. drukarka laserowa

C. silnik indukcyjny klatkowy

D. chłodziarko-zamrażarka z cyfrowym sterowaniem

Wybór odpowiedzi, które wskazują na urządzenia mechatroniczne, raczej wynika z tego, że nie do końca rozumiesz, co to takiego. Przykłady jak drukarka laserowa, odtwarzacz płyt CD i DVD czy sterowana cyfrowo chłodziarko-zamrażarka to rzeczywiście łączą w sobie mechanikę, elektronikę i informatykę, przez co mogą być uznane za mechatroniczne. Przykładowo, drukarka laserowa to zaawansowane urządzenie, które łączy różne technologie – optykę, elektronikę i mechanikę – żeby drukować z dużą precyzją. Odtwarzacze płyt również wykorzystują mechanizmy do ładowania płyt i mają systemy laserowe do odczytu danych oraz elektroniki do przetwarzania dźwięku i obrazu. A te chłodziarko-zamrażarki, które są sterowane cyfrowo, to złożone systemy z czujnikami temperatury i mechaniką, które pomagają zarządzać temperaturą i oszczędzać energię. Warto, żebyś przy wyborze odpowiedzi pamiętał, że mechatronika to głównie systemy, gdzie mechanika spotyka elektronikę. Często popełniane błędy to takie, że zawężasz definicję mechatroniki tylko do mechaniki, przez co pomijasz ważne elektroniczne i cyfrowe elementy, które są kluczowe dla działania tych systemów.

Pytanie 5

Podłączenie kondensatora (w układzie równoległym do obciążenia) do wyjścia jednofazowego prostownika działającego w konfiguracji mostka Graetza wpłynie na napięcie wyjściowe w sposób

A. redukcji tętnień

B. zmiany przebiegu dwupulsowego na jednopulsowy

C. zmniejszenia składowej stałej

D. zmiany przebiegu jednopulsowego na dwupulsowy

Dołączenie kondensatora równolegle do obciążenia w wyjściu jednofazowego prostownika pracującego w układzie mostka Graetza ma na celu zmniejszenie tętnień napięcia wyjściowego. Kondensator działa jak filtr, magazynując energię elektryczną podczas szczytów napięcia i oddając ją w czasie, gdy napięcie spada, co prowadzi do bardziej stabilnego poziomu napięcia. W praktyce, zmniejszenie tętnień jest kluczowe w aplikacjach, gdzie wymagane są stałe wartości napięcia, takich jak zasilanie urządzeń elektronicznych, w których wahania napięcia mogą powodować uszkodzenia komponentów. Użycie kondensatora jest zgodne z najlepszymi praktykami inżynieryjnymi, które wskazują na znaczenie filtracji w układach zasilających. Dodatkowo, zastosowanie kondensatorów o odpowiednich parametrach pojemnościowych i napięciowych, zgodnych z normami IEC 61000, przyczynia się do poprawy jakości energii elektrycznej i stabilności systemów zasilających.

Pytanie 6

Aby zabezpieczyć połączenia gwintowe przed niekontrolowanym odkręceniem, należy zastosować przeciwnakrętkę oraz wykorzystać

A. jednym kluczem płaskim

B. dwoma kluczami płaskimi

C. dwoma kluczami nasadowymi

D. jednym kluczem nasadowym

Wybór jednego klucza płaskiego do zabezpieczenia połączeń gwintowych jest niewłaściwą strategią, ponieważ nie zapewnia równomiernego i stabilnego mocowania. Klucz płaski, używany w pojedynkę, nie może skutecznie zapobiec odkręceniu się nakrętki, szczególnie w sytuacjach narażonych na wibracje lub zmiany temperatury, które mogą powodować luzowanie się połączeń. Użycie jednego klucza płaskiego prowadzi do zwiększonego ryzyka uszkodzenia gwintu, ponieważ siła zastosowana do obracania nakrętki może być niestabilna i wymuszać nieprawidłowe obciążenia na połączeniu. Podobnie, korzystanie z dwóch kluczy nasadowych lub jednego klucza nasadowego w takim kontekście również nie jest optymalne. Klucze nasadowe, choć mogą być efektywne w kilku zastosowaniach, nie zapewniają takiego samego poziomu kontroli nad obydwoma elementami gwintowymi jak klucze płaskie. Klucze nasadowe mogą łatwo zsuwać się z nakrętek, zwłaszcza przy zmieniających się obciążeniach, co dodatkowo zwiększa ryzyko poluzowania. W praktyce, kluczowe jest zrozumienie, że odpowiednie narzędzia i techniki zabezpieczania połączeń gwintowych odgrywają kluczową rolę w zapewnieniu ich trwałości i funkcjonalności. Zachowanie standardów montażowych oraz konserwacyjnych jest istotnym elementem w inżynierii, który wpływa na bezpieczeństwo i wydajność całych konstrukcji.

Pytanie 7

Podczas prac związanych z montażem mechatronicznych elementów konstrukcyjnych na znacznej wysokości, co należy założyć?

A. buty ochronne

B. maskę przeciwpyłową

C. kask ochronny

D. okulary ochronne

Kask ochronny jest kluczowym elementem wyposażenia ochronnego podczas prac na wysokości, zwłaszcza przy montażu mechatronicznych elementów konstrukcyjnych. Jego głównym zadaniem jest ochrona głowy przed urazami w przypadku upadku przedmiotów, co jest szczególnie istotne w środowiskach przemysłowych. Standardy takie jak PN-EN 397:2012 podkreślają konieczność stosowania kasków, które spełniają określone normy bezpieczeństwa. Przykładowo, w sytuacjach, gdzie mogą wystąpić spadające narzędzia lub materiały, kask może zapobiec poważnym obrażeniom lub nawet urazom śmiertelnym. Warto również zwrócić uwagę na dodatkowe funkcje kasków, takie jak możliwość montażu osłon twarzy czy słuchawek komunikacyjnych, co zwiększa komfort i bezpieczeństwo pracy. W kontekście mechatroniki, gdzie elementy są często ciężkie i wymagają precyzyjnego montażu, odpowiednia ochrona głowy staje się niezbędna.

Pytanie 8

Aby przeprowadzić bezdotykowy pomiar bardzo wysokiej temperatury, powinno się użyć

A. termometru rezystancyjnego

B. termometru półprzewodnikowego

C. termopary

D. pirometru

Pirometr to instrument przeznaczony do bezdotykowego pomiaru temperatury, wykorzystujący promieniowanie podczerwone emitowane przez obiekty. Jego działanie opiera się na zasadzie, że wszystkie obiekty emitują promieniowanie w zależności od swojej temperatury. Pirometry są szczególnie przydatne w sytuacjach, gdzie tradycyjne metody pomiaru, takie jak termometry cieczowe czy termopary, są niewłaściwe lub niemożliwe do zastosowania, na przykład w przypadku gorących lub trudno dostępnych powierzchni. W przemyśle metalurgicznym, hutniczym czy w obiektach energetycznych pirometry znajdują szerokie zastosowanie do monitorowania procesów technologicznych oraz do oceny temperatury w piecach. Standardy takie jak ASTM E2877-13 definiują metody i procedury pomiarowe dla pirometrów, co zwiększa ich wiarygodność i precyzję. Dzięki zastosowaniu pirometrów można także uniknąć kontaktu z niebezpiecznymi materiałami oraz zredukować ryzyko uszkodzenia czujników w ekstremalnych warunkach temperaturowych.

Pytanie 9

Ile watomierzy jest wymaganych do pomiaru mocy czynnej przy użyciu metody Arona w trójfazowych układach elektrycznych?

A. 1

B. 4

C. 3

D. 2

Zastosowanie jednego watomierza do pomiaru mocy czynnej w układzie trójfazowym jest niewłaściwe, ponieważ nie jest w stanie zarejestrować pełnego obrazu obciążenia trzech faz. W przypadku użycia jednego przyrządu, pomiar będzie ograniczony i będzie dotyczył tylko jednej fazy, co prowadzi do zafałszowania wyników. Podobnie, wybór trzech watomierzy w tej metodzie byłby zbędny, ponieważ wprowadzałoby to dodatkowe koszty i złożoność w analizie danych, gdzie dwa watomierze są wystarczające. Wykorzystanie czterech watomierzy jest nadmiarowe i niepraktyczne, gdyż nie wprowadza żadnych korzyści w kontekście pomiaru ani analizy, a jedynie zwiększa ryzyko błędów pomiarowych i komplikacji operacyjnych. Kluczowym błędem myślowym jest przekonanie, że większa liczba watomierzy automatycznie poprawia jakość pomiaru; w rzeczywistości, dla uzyskania wiarygodnych wyników w systemach trójfazowych ważne jest, aby wykonać pomiary w sposób zorganizowany i zgodny z uznawanymi standardami pomiarowymi. Konsekwencje błędnych wyborów mogą prowadzić do nieefektywności w zarządzaniu energią oraz trudności w identyfikacji źródeł strat energii w systemie. W praktyce, stosowanie dwóch watomierzy dąży do równowagi pomiędzy dokładnością pomiarów a prostotą konfiguracji.

Pytanie 10

Jakie ciśnienie w barach odpowiada 1 500 mmHg, przy założeniu, że 1 bar = 100 000 Pa, a 1 mmHg = 133,4 Pa?

A. 5,001 bar

B. 2,001 bar

C. 4,001 bar

D. 3,001 bar

Przeliczanie ciśnienia z mmHg na bary to dość prosta sprawa, ale trzeba pamiętać o kilku rzeczach. Wiesz, 1 mmHg to 133,4 Pa, a 1 bar to 100 000 Pa. Jak chcesz to obliczyć dla 1500 mmHg, to najpierw mnożysz: 1500 mmHg razy 133,4 Pa/mmHg, co daje 200100 Pa. Potem dzielisz tą wartość przez 100 000 Pa/bar, żeby dostać bary, czyli 200100 Pa podzielone przez 100 000 Pa/bar równa się 2,001 bar. To jest mega ważne, bo w inżynierii chemicznej czy meteorologii takie przeliczenia są w zasadzie na porządku dziennym. Jeśli projektujesz coś, co wymaga konkretnego ciśnienia, jak na przykład system hydrauliczny, to musisz wiedzieć, jak to przeliczać, żeby wszystko działało jak należy.

Pytanie 11

Licznik impulsów rewersyjnych to urządzenie

A. które zapisuje w pamięci określoną liczbę impulsów

B. które wykonuje dodawanie i odejmowanie impulsów

C. które zajmuje się dodawaniem impulsów

D. które dokonuje odejmowania impulsów

Wybór odpowiedzi, która ogranicza się do dodawania impulsów, nie oddaje pełnego zakresu funkcji rewersyjnego licznika impulsów. Liczniki te, jak sama nazwa wskazuje, mają zdolność do rewersji, co oznacza, że mogą nie tylko akumulować impulsy, ale także je odejmować. Podejście, które koncentruje się wyłącznie na dodawaniu, pomija kluczowy aspekt ich wszechstronności, co jest niezwykle istotne w zastosowaniach przemysłowych. W kontekście pomiarów, na przykład w systemach automatyki, często potrzebne jest nie tylko zliczanie, ale także korekta błędów, co wymaga funkcji odejmowania. Zrozumienie zasady działania rewersyjnych liczników impulsów jest kluczowe, aby uniknąć nieporozumień dotyczących ich zastosowania. Próba wyboru opcji, która mówi tylko o zliczaniu impulsów w pamięci, również jest myląca, ponieważ nie oddaje ona dynamiki działania takich urządzeń. W praktyce, liczniki te muszą reagować na zmieniające się warunki operacyjne, co wymaga zarówno dodawania, jak i odejmowania impulsów. Ignorowanie tej funkcji prowadzi do uproszczonego postrzegania złożonych systemów automatyki, co może skutkować błędnymi decyzjami w inżynierii i projektowaniu układów sterujących.

Pytanie 12

Jakiego typu silnik należy wykorzystać do zasilania systemu, który wymaga bardzo wysokiego momentu rozruchowego (przekraczającego moment znamionowy)?

A. Krokowy

B. Szeregowy

C. Bocznikowy

D. Asynchroniczny

Silnik krokowy, mimo że ma swoje zastosowania w precyzyjnych systemach sterowania położeniem, nie jest optymalnym rozwiązaniem do aplikacji wymagających wysokiego momentu rozruchowego. Jego działanie opiera się na sekwencyjnym wzbudzaniu uzwojeń, co ogranicza jego zdolność do generowania dużych momentów na starcie. Silnik asynchroniczny, pomimo że jest powszechnie stosowany w przemyśle, nie charakteryzuje się odpowiednim momentem rozruchowym, ponieważ jego moment rozruchowy jest zazwyczaj mniejszy od momentu znamionowego. W silnikach asynchronicznych występuje zjawisko poślizgu, co powoduje, że przy rozruchu mogą mieć problemy z osiągnięciem wymaganej wydajności w ciężkich aplikacjach. Silnik bocznikowy, choć jest w stanie dostarczyć wyższy moment obrotowy niż silnik asynchroniczny, nie jest tak skuteczny jak silnik szeregowy w kontekście generowania dużego momentu przy rozruchu. W praktyce, wybór silnika do zadania powinien opierać się na szczegółowej analizie wymagań aplikacji, a nie tylko na ogólnych zaletach poszczególnych typów silników. Kluczowe jest zrozumienie, że silniki szeregowe mają unikalną konstrukcję, która czyni je bardziej odpowiednimi w specyficznych warunkach wymagających dużego momentu rozruchowego.

Pytanie 13

Po przeprowadzeniu napraw w szafie sterowniczej numerycznej obrabiarki, pracownik doznał porażenia prądem. Jest nieprzytomny, lecz oddycha. W pierwszej kolejności, po odłączeniu go od źródła prądu, powinno się wykonać następujące kroki:

A. ustawić poszkodowanego na boku, zapewnić mu świeże powietrze i rozpocząć sztuczne oddychanie

B. ułożyć poszkodowanego na noszach w wygodnej pozycji i przetransportować go do lekarza w celu oceny stanu zdrowia

C. wezwać pomoc medyczną, położyć poszkodowanego na plecach i rozpocząć sztuczne oddychanie

D. ustawić poszkodowanego w stabilnej pozycji bocznej i wezwać pomoc medyczną

Wybór odpowiedzi, w której porażony zostaje położony na wznak oraz rozpoczyna się sztuczne oddychanie, jest niewłaściwy z kilku powodów. Przede wszystkim, osoba nieprzytomna, ale oddychająca, nie powinna być układana na plecach, ponieważ może to prowadzić do zablokowania dróg oddechowych i ryzyka aspiracji. W praktyce, każda osoba udzielająca pierwszej pomocy powinna znać zasadę, że pozycja na plecach jest zarezerwowana dla osób przytomnych, u których występują problemy z oddychaniem, ale które wymagają sztucznego oddychania. Ponadto, niezbędne jest wezwanie pomocy lekarskiej zanim rozpoczniemy jakiekolwiek działania, ponieważ profesjonalna pomoc jest kluczowa w przypadku urazów elektrycznych. W sytuacji porażenia prądem, czas reakcji jest kluczowy, a niewłaściwe ułożenie poszkodowanego może pogorszyć jego stan. W odpowiedziach, które sugerują transport na noszach lub zapewnienie dopływu powietrza bez wezwania pomocy, brakuje istotnych działań, które powinny być podjęte w pierwszej kolejności. Właściwe postępowanie zgodne z wytycznymi zawartymi w standardach BHP oraz pierwszej pomocy jest kluczowe dla zapewnienia bezpieczeństwa i zdrowia w miejscu pracy. Dlatego tak ważne jest, aby osoby z odpowiednim przeszkoleniem potrafiły odpowiednio ocenić sytuację i podjąć właściwe kroki w przypadku porażenia prądem.

Pytanie 14

Układ sterowania obrotami silnika elektrycznego (prawo-lewo), w którym wykorzystano sterownik PLC, działający według programu LD jak na rysunku, nie działa prawidłowo. Przyczyną jest błędne wykorzystanie w programie sterowniczym operandu

A. X0

B. Y2

C. Y1

D. X1

Odpowiedź X0 jest poprawna, ponieważ odpowiada rzeczywistemu połączeniu w układzie sterowania. Na schemacie elektrycznym styk S0 jest oznaczony jako normalnie zamknięty (NC), co sprawia, że w stanie spoczynku przewodzi prąd. W programie sterownika PLC, styk ten został błędnie zinterpretowany jako styk normalnie otwarty (NO), co znacząco wpływa na funkcjonalność całego układu. W praktyce, jeśli styk S0 jest otwarty, to prąd nie może przepływać, co powoduje, że silnik nie działa prawidłowo. Dobrą praktyką przy projektowaniu układów sterowania jest zawsze upewnienie się, że symbole elektryczne używane w programie PLC odpowiadają rzeczywistym elementom w systemie. Można tu przywołać standardy IEC 61131-3 dotyczące programowania PLC, które podkreślają znaczenie zgodności schematów elektrycznych z programem sterującym, aby uniknąć błędów w interpretacji sygnałów i zapewnić niezawodność działania układów.

Pytanie 15

Połączenia nitowe metalowej obudowy urządzenia należy wykonać przy użyciu narzędzia przedstawionego na rysunku

A. D.

B. C.

C. B.

D. A.

Nitownica ręczna, oznaczona literą B, jest kluczowym narzędziem w procesie wykonywania połączeń nitowych w metalowych obudowach urządzeń. Jej konstrukcja pozwala na precyzyjne i efektywne wprowadzenie nitów w miejsca wymagające solidnego połączenia. W praktyce nitownice ręczne znajdują zastosowanie w wielu branżach, takich jak motoryzacja, budownictwo oraz produkcja mebli metalowych. Dobrze wykonane połączenie nitowe gwarantuje trwałość oraz odporność na działanie różnych czynników mechanicznych i chemicznych. Przy prawidłowym użyciu, nitownica pozwala na uzyskanie połączeń o wysokiej wytrzymałości, co jest zgodne z normami jakościowymi, takimi jak ISO 9001. Warto także pamiętać, że nitownice ręczne są dostępne w różnych rozmiarach, co umożliwia ich użycie w różnych aplikacjach, w zależności od grubości materiału i wymagań dotyczących obciążenia.

Pytanie 16

Podnośnik hydrauliczny do samochodów dysponuje tłokiem roboczym o średnicy 100 mm. Tłoczek pompy w tym urządzeniu ma średnicę 10 mm. Kiedy podnośnik unosi obciążenie wynoszące 20 kN, jaka jest siła działająca na tłoczek pompy?

A. 20 N

B. 200 N

C. 2 N

D. 2000 N

Wybór odpowiedzi innej niż 200 N często wynika z nieprawidłowego zrozumienia podstawowych zasad działania układów hydraulicznych. Warto zauważyć, że siły w takich systemach są ze sobą powiązane poprzez zasadę Pascala, która mówi, że ciśnienie wywierane na ciecz w zamkniętym układzie rozkłada się równomiernie. Niepoprawne odpowiedzi mogą wynikać z błędnych obliczeń lub mylenia jednostek. Na przykład, odpowiedź 20 N sugeruje zbyt małą siłę, co nie odpowiada podniesionemu ciężarowi 20 kN. To zrozumienie jest kluczowe, ponieważ w praktyce oznaczałoby to, że podnośnik nie byłby w stanie podnieść zadanej masy. Odpowiedź 2 N jest wynikiem jeszcze większego niedoszacowania i może wskazywać na nieprawidłowe zrozumienie relacji między siłą, ciśnieniem a powierzchnią tłoka. Odpowiedzi takie jak 2000 N również są błędne, ponieważ sugerują, że ciśnienie jest obliczane na podstawie zbyt dużej powierzchni tłoka, co prowadzi do mylnego wyobrażenia o działaniu układu. Kluczowym błędem jest nieuwzględnienie różnicy w powierzchniach tłoków; to właśnie dzięki małemu tłoczkowi pompy uzyskujemy dużą siłę na tłoku roboczym. Dobrą praktyką jest zawsze staranne przeliczenie wszystkich danych, aby upewnić się, że wyniki są zgodne z rzeczywistością oraz przepisami dotyczącymi bezpieczeństwa i skuteczności urządzeń hydraulicznych.

Pytanie 17

Osoba pracująca na linii produkcyjnej blach, która prowadzi proces odlewania taśmy cynkowo-tytanowej, powinna poza obuwiem, rękawicami i kaskiem roboczym posiadać odzież

A. roboczą standardową

B. roboczą trudnopalną

C. bawełnianą w formie kombinezonu

D. termoaktywną

Odpowiedź "robocze trudnopalne" jest poprawna, ponieważ w procesach związanych z odlewaniem metali, takich jak cynkowo-tytanowa taśma, istnieje wysokie ryzyko wystąpienia pożaru oraz poparzeń. Ubrania robocze trudnopalne są zaprojektowane z myślą o ochronie przed wysokimi temperaturami i płomieniami, co jest szczególnie istotne w środowiskach przemysłowych, gdzie pracownicy mogą być narażeni na kontakt z gorącymi materiałami czy odpryskami. Takie odzież jest wykonana z materiałów, które nie tylko opóźniają zapłon, ale także ograniczają rozwój ognia, co daje pracownikom cenny czas na ewakuację w przypadku zagrożenia. Przykładem może być odzież wykonana z tkanin takich jak Nomex czy Kevlar, które są powszechnie stosowane w przemyśle. Ponadto, stosowanie odzieży roboczej trudnopalnej jest zgodne z normami BHP oraz standardami branżowymi, które wymagają odpowiednich środków ochrony osobistej w środowisku pracy. Dlatego ważne jest, aby operatorzy linii produkcyjnej byli odpowiednio zabezpieczeni, by zminimalizować ryzyko wypadków związanych z ogniem.

Pytanie 18

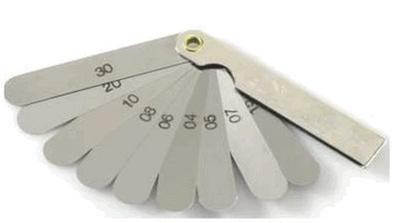

Przedstawiony na rysunku przyrząd przeznaczony jest do pomiaru

A. luzów między powierzchniami montowanych części maszyn.

B. średnicy otworów, w celu dobrania śrub montażowych.

C. grubości skrawanej powierzchni obrabianego elementu.

D. zarysu i skoku gwintu śruby.

Wybór odpowiedzi wskazującej na pomiar średnicy otworów, grubości skrawanej powierzchni obrabianego elementu, czy zarysu i skoku gwintu śruby wiąże się z nieporozumieniami w interpretacji funkcji przyrządów pomiarowych oraz ich zastosowań w praktyce inżynieryjnej. Średnica otworów, na przykład, mierzona jest za pomocą narzędzi takich jak suwmiarka czy mikrometr, które są zaprojektowane specjalnie do takich zadań. Szczelinomierz nie nadaje się do tego celu, ponieważ jego konstrukcja i zasada działania są zupełnie inne. W przypadku grubości skrawanej powierzchni najczęściej korzysta się z różnego rodzaju mierników grubości, które są bardziej precyzyjne i odpowiednie do tego typu pomiarów. Co więcej, zarys i skok gwintu śruby są mierzone za pomocą narzędzi takich jak gwintomierz czy różnego rodzaju narzędzia do pomiaru gwintu, które oferują bardziej szczegółowe informacje na temat wymiarów i jakości gwintu. Typowym błędem myślowym prowadzącym do takich pomyłek jest nieprawidłowe utożsamianie różnych przyrządów pomiarowych z ich specyfikacją i przeznaczeniem. Ważne jest, aby inżynierowie i technicy rozumieli nie tylko, jakie narzędzia są dostępne, ale także ich właściwe zastosowanie w kontekście konkretnego zadania. Zrozumienie różnic między tymi przyrządami oraz ich odpowiednimi zastosowaniami jest kluczowe w pracy inżynierskiej, ponieważ wpływa to na jakość i efektywność realizowanych projektów.

Pytanie 19

Jakiego typu siłownik został przedstawiony na rysunku?

A. Dwustronnego działania z dwustronnym tłoczyskiem.

B. Dwustronnego działania z jednostronnym tłoczyskiem.

C. Jednostronnego działania z dwustronnym tłoczyskiem.

D. Jednostronnego działania z jednostronnym tłoczyskiem

Poprawna odpowiedź to dwustronnego działania z jednostronnym tłoczyskiem. W siłownikach pneumatycznych charakteryzujących się dwustronnym działaniem, medium, na przykład powietrze, może być wprowadzone z obu stron tłoczyska, co umożliwia ruch tłoka w obie strony. To rozwiązanie jest szeroko stosowane w automatyzacji procesów przemysłowych, gdzie precyzyjne sterowanie ruchem jest kluczowe. Siłowniki tego typu odwzorowują działanie w wielu zastosowaniach, jak na przykład w robotyce, gdzie wymagane jest szybkie i płynne przemieszczanie elementów. Ważne jest również, aby zwracać uwagę na projektowanie systemów pneumatycznych zgodnie z normami ISO 4414, które definiują zasady bezpieczeństwa oraz optymalizacji systemów pneumatycznych. Dobre praktyki inżynieryjne obejmują również regularne przeglądy i konserwację siłowników, co przyczynia się do wydłużenia ich żywotności i efektywności operacyjnej.

Pytanie 20

Dioda podłączona równolegle do cewki przekaźnika pracującego w obwodzie prądu stałego

A. likwiduje drgania styków przekaźnika podczas zadziałania.

B. zwiększa rezystancję styków przekaźnika.

C. eliminuje napięcie samoindukcji w cewce podczas zwalniania.

D. zmniejsza czas reakcji styków przekaźnika.

Często, gdy wybierasz złą odpowiedź na to pytanie, wynika to z tego, że nie do końca rozumiesz, jak działa dioda i przekaźniki w obwodach prądu stałego. Jak chcesz pozbyć się drgań styków przekaźnika, musisz wiedzieć, że dioda nie ma nic wspólnego z tym mechanizmem. Drgania mogą być spowodowane tym, że przekaźnik jest źle dobrany lub zasilanie też nie jest odpowiednie. To styk, ich konstrukcja i siła sprężyny decydują o ich działaniu, nie to czy dioda jest w obwodzie. Zwiększona rezystancja styków też nie ma nic wspólnego z diodą, bo to, jak są zbudowane, zależy od materiałów. Nawet czas reakcji styków przekaźnika jest raczej związany z jego budową i materiałami, a dioda tu nic nie zmienia. Często mylone są też zasady działania obwodów elektrycznych z teorią obwodów elektronicznych, co prowadzi do błędnych wniosków. Jak się uczysz o diodach i przekaźnikach, musisz zrozumieć, jak każda z tych części działa, bo to jest kluczowe przy projektowaniu i analizowaniu układów elektrycznych.

Pytanie 21

Taśmociąg, który jest napędzany trójfazowym silnikiem indukcyjnym, porusza się w kierunku przeciwnym do oczekiwanego. Co może być tego przyczyną?

A. zwarciem jednej fazy z obudową.

B. błędną sekwencją faz.

C. przerwą w jednej z faz.

D. zwarciem dwóch faz.

Kiedy w jednej fazie jest przerwa, to zazwyczaj silnik w ogóle nie działa, a nie że zmienia kierunek obrotów. Zmiany w fazach nie wywołają odwrócenia kierunku, tylko silnik może chodzić słabiej lub wcale. A jak faza zetknie się z obudową, to już jest poważny problem, który może uszkodzić sam silnik i inne części. Z kolei zwarcie dwóch faz nie zmienia kierunku obrotów, ale może silnik mocno przeciążyć, co prowadzi do jego przegrzania i uszkodzenia. Ludzie często mylą przyczyny z objawami, co może prowadzić do błędnych wniosków. Kierunek obrotów silnika indukcyjnego to wypadkowa sekwencji zasilania faz, a nie jakieś inne problemy. Dlatego musisz przestrzegać zasad instalacji oraz zaleceń producentów, żeby uniknąć problemów z działaniem maszyn.

Pytanie 22

Zasilacz przedstawiony na fotografii jest montowany na szynie za pomocą

A. opaski zaciskowej.

B. zatrzasków.

C. śrub.

D. zacisku główkowego.

Zasilacz montowany na szynie DIN za pomocą zatrzasków jest rozwiązaniem, które zapewnia szybki i efektywny sposób instalacji w systemach automatyki przemysłowej. Zatrzaski pozwalają na łatwe mocowanie urządzenia bez konieczności użycia narzędzi, co jest szczególnie korzystne w przypadku konieczności szybkiej wymiany komponentów. Dzięki zastosowaniu tego rozwiązania, użytkownicy mogą zredukować czas potrzebny na instalację oraz konserwację urządzeń. Ponadto, montaż na szynie DIN jest zgodny z normami IEC 60715, które określają uniwersalne standardy montażu dla urządzeń elektronicznych, co dodatkowo potwierdza praktyczność i bezpieczeństwo tego rozwiązania. W praktyce, zastosowanie zatrzasków w zasilaczach umożliwia nie tylko łatwy montaż, ale także stabilne i pewne trzymanie urządzenia, co jest kluczowe w przypadku pracy w trudnych warunkach przemysłowych, gdzie wibracje mogą wpływać na lokalizację urządzeń. Dodatkowo, mechanizm zatrzaskowy przyspiesza proces demontażu, co jest istotne podczas przeprowadzania przeglądów technicznych lub modernizacji.

Pytanie 23

Do czego przeznaczone są cęgi przedstawione na rysunku?

A. Skręcania przewodów elektrycznych.

B. Zdejmowania izolacji z przewodów.

C. Dokręcania śrub i nakrętek o niewielkich wymiarach.

D. Przecinania drutu stalowego.

Cęgi do zdejmowania izolacji z przewodów, przedstawione na rysunku, są specjalistycznym narzędziem zaprojektowanym do precyzyjnego usuwania izolacji z przewodów elektrycznych. Ich charakterystyczna budowa, w tym profil szczęk, pozwala na łatwe i bezpieczne usunięcie izolacji bez ryzyka uszkodzenia samego przewodu. W praktyce, stosuje się je w instalacjach elektrycznych, gdzie ważne jest zachowanie integralności przewodu przy przeprowadzaniu połączeń. Użycie tych cęgów jest zgodne z najlepszymi praktykami branżowymi, co minimalizuje ryzyko błędów i uszkodzeń. Warto zauważyć, że przed rozpoczęciem pracy z przewodami elektrycznymi zawsze należy upewnić się, że źródło zasilania jest wyłączone, co stanowi kluczowy element bezpieczeństwa. Wiedza na temat stosowania odpowiednich narzędzi, takich jak cęgi do zdejmowania izolacji, jest niezbędna dla profesjonalnych elektryków oraz osób zajmujących się instalacjami elektrycznymi.

Pytanie 24

Z wykorzystaniem równania F_u = η ∙ S ∙ p oblicz powierzchnię S tłoka siłownika, w przypadku gdy siłownik generuje siłę czynną F_u = 1,6 kN przy ciśnieniu p = 1 MPa oraz współczynniku sprawności η = 0,8.

A. 3000 mm2

B. 2000 mm2

C. 1000 mm2

D. 1500 mm2

Wybór niewłaściwej odpowiedzi może wynikać z nieprawidłowego przekształcenia wzoru lub błędnego zrozumienia zależności między siłą, ciśnieniem a powierzchnią tłoka. Na przykład, przy wyborze opcji 1500 mm2, można pomyśleć, że siła jest wystarczająca, ale nie uwzględnia się współczynnika sprawności. W przypadku opcji 3000 mm2, być może nie rozumiano, że większa powierzchnia tłoka nie zawsze przekłada się na większą siłę, zwłaszcza przy tym samym ciśnieniu. Jeśli chodzi o odpowiedź 1000 mm2, mogło to wynikać z błędnego założenia, że ciśnienie jest wyższe, niż w rzeczywistości, co prowadzi do mylnego wniosku o mniejszej powierzchni. Te błędy myślowe często wynikają z nieścisłości w rozumieniu podstawowych zasad hydrauliki. W praktyce inżynieryjnej istotne jest, aby przy obliczeniach uwzględniać wszystkie istotne elementy, w tym współczynniki sprawności, aby uniknąć nieprawidłowych wyników. Kluczowe jest również dostosowanie obliczeń do specyfikacji technicznych i norm, które regulują projektowanie i zastosowanie siłowników hydraulicznych, by zapewnić ich efektywność oraz bezpieczeństwo w użytkowaniu.

Pytanie 25

Silnik zębaty przedstawiono na rysunku

A. D.

B. C.

C. B.

D. A.

Silnik zębaty, przedstawiony na rysunku D, jest kluczowym elementem stosowanym w wielu aplikacjach mechanicznych, gdzie wymagana jest precyzyjna kontrola napędu. Jego konstrukcja oparta na zębatych kołach pozwala na efektywne przekazywanie momentu obrotowego między różnymi komponentami. Zębate koła, które widzimy na rysunku, są fundamentalne dla działania tego typu silników, ponieważ umożliwiają synchronizację ruchu oraz redukcję luzów, co jest szczególnie istotne w aplikacjach wymagających wysokiej dokładności. W praktyce, silniki zębate znajdują zastosowanie w robotyce, automatyce przemysłowej oraz w pojazdach, gdzie ich zdolność do przenoszenia obciążeń w połączeniu z kompaktową budową sprawia, że są one niezastąpione. Dodatkowo, zgodnie z normami branżowymi, silniki zębate powinny być projektowane z uwzględnieniem parametrów takich jak trwałość, efektywność energetyczna oraz minimalizacja hałasu, co wpływa na ich wydajność i długowieczność.

Pytanie 26

Jaki rodzaj łożyska został przedstawiony na rysunku?

A. Baryłkowe.

B. Igiełkowe.

C. Stożkowe.

D. Walcowe.

Wybór odpowiedzi dotyczącej łożysk walcowych, baryłkowych czy igiełkowych jest wynikiem nieporozumienia w kwestii ich konstrukcji oraz zastosowań. Łożyska walcowe, choć również efektywne w przenoszeniu obciążeń promieniowych, nie są w stanie efektywnie przenosić obciążeń osiowych, co ogranicza ich użyteczność w wielu aplikacjach, gdzie wymagana jest taka funkcjonalność. Z kolei łożyska baryłkowe, podobnie jak walcowe, są zaprojektowane do przenoszenia obciążeń radialnych, ale ich konstrukcja i zastosowanie są inne. Zwykle stosowane są w aplikacjach, gdzie przestrzeń jest ograniczona, lecz nie przenoszą obciążeń osiowych z taką wydajnością jak łożyska stożkowe. Łożyska igiełkowe, z drugiej strony, posiadają długie i cienkie elementy toczne, co również czyni je nieodpowiednimi do zastosowań wymagających przenoszenia dużych obciążeń osiowych i promieniowych. Wybierając niewłaściwy typ łożyska, można narazić maszynę na szybkie zużycie lub nawet awarię, co jest sprzeczne z najlepszymi praktykami inżynieryjnymi. Dlatego tak ważne jest zrozumienie różnic między typami łożysk oraz ich właściwych zastosowań, aby uniknąć nieefektywności i problemów w działaniu systemów mechanicznych.

Pytanie 27

Jakie zadanie w obwodach elektronicznych realizuje transoptor?

A. Zwiększa prąd

B. Izoluje galwanicznie sygnały

C. Dodaje napięcia

D. Wytwarza sygnały sinusoidalne

Transoptor, czyli optoizolator, jest naprawdę ważnym elementem w elektronice. Jego główną rolą jest zapewnienie izolacji galwanicznej pomiędzy różnymi częściami układu. Działa to w ten sposób, że dzięki zjawisku fotonowemu możemy przesyłać sygnały elektryczne bez potrzeby bezpośredniego połączenia. To znaczy, że wrażliwe części obwodu są chronione przed wysokimi napięciami i zakłóceniami, co jest mega przydatne. Widzę, że transoptory są powszechnie stosowane w automatyce – świetnie izolują sygnały sterujące od obwodów zasilających. Dodatkowo w interfejsach komunikacyjnych zapewniają bezpieczeństwo przesyłanym danym. Korzystanie z transoptorów to naprawdę dobra praktyka w inżynierii, bo zmniejsza ryzyko uszkodzeń przez różnice potencjałów, zwiększając tym samym niezawodność systemu. Warto także dodać, że potrafią pracować w różnych częstotliwościach, co sprawia, że są dosyć uniwersalne w nowoczesnych układach elektronicznych.

Pytanie 28

Wartość sygnału binarnego (11100111)₂ na wyjściu ośmiobitowego przetwornika A/C w urządzeniu mechatronicznym odpowiada liczbie dziesiętnej

A. (255)10

B. (254)10

C. (231)10

D. (230)10

Podczas rozwiązywania tego typu zadań kluczowe jest zrozumienie, jak działa konwersja między systemami liczbowymi. Odpowiedzi, które nie prowadzą do wyniku (231)10, mogą wynikać z błędów w obliczeniach lub mylnych założeń. Na przykład, zinterpretowanie wartości binarnej jako reprezentacji w innym systemie liczbowym, takim jak dziesiętny, bez odpowiedniego przeliczenia, prowadzi do niepoprawnych wyników. Zwracając uwagę na odpowiedzi (230)10, (255)10 oraz (254)10, widzimy, że każdy z tych wyników różni się od prawidłowego w istotny sposób. Może to być skutkiem pomyłki w dodawaniu wartości poszczególnych bitów lub pominięcia niektórych z nich. Na przykład, w przypadku odpowiedzi na (255)10, można zauważyć, że osoba rozwiązująca pytanie mogła nie uwzględnić, że wszystkie bity są w rzeczywistości aktywne i interpretuje samą ilość bitów 1 jako maksymalną wartość 8-bitowego systemu binarnego, co daje 255. Wartości te są krytyczne w kontekście projektowania systemów cyfrowych, gdzie precyzyjna konwersja wartości jest niezbędna do prawidłowego działania urządzeń. Dlatego tak ważne jest, aby szczegółowo zrozumieć proces konwersji i zastosować go w praktyce, aby unikać tych powszechnych pułapek myślowych.

Pytanie 29

Jaką rolę odgrywają cewki w systemach elektrycznych?

A. Tworzą przeszkodę optyczną

B. Zbierają energię w polu elektrycznym

C. Tworzą przeszkodę elektryczną

D. Zbierają energię w polu magnetycznym

Ok, więc pierwsza pomyłka to przekonanie, że cewki zbierają energię w polu elektrycznym. Ale to tak naprawdę kondensatory robią, bo magazynują ładunek elektryczny. Cewki działają głównie z prądem zmiennym i opierają się na indukcji elektromagnetycznej. Kolejna rzecz, to mylenie cewek z barierą elektryczną. Bariera elektryczna dotyczy izolacji, a cewki mają zupełnie inną funkcję, bardziej związaną z indukcją. A trzecia pomyłka to wspomnienie o barierze optycznej, co brzmi dziwnie, bo cewki nie mają nic wspólnego z optyką. Cewki są pasywnymi elementami, które wpływają na prąd i napięcie, ale nie zajmują się optyką czy barierami elektrycznymi. Te nieporozumienia biorą się często z braku zrozumienia indukcji elektromagnetycznej i różnic między elementami elektronicznymi, co prowadzi do błędnych wniosków.

Pytanie 30

Na którym z rysunków przedstawiono symbol graficzny warystora?

A. B.

B. C.

C. D.

D. A.

Symbol graficzny warystora, przedstawiony na rysunku D, jest zgodny z Międzynarodowym Standardem IEC 60617, który definiuje symbole dla elementów elektronicznych. Warystor to element, którego rezystancja zmienia się w zależności od przyłożonego napięcia, co czyni go istotnym komponentem w obwodach ochronnych i stabilizujących. Przykładowo, warystory są powszechnie stosowane w układach ochrony przed przepięciami, gdzie ich zadaniem jest ograniczenie napięcia do poziomu bezpiecznego dla innych komponentów. W obwodach elektronicznych, warystory są wykorzystywane do absorbcji impulsów napięciowych, co z kolei zmniejsza ryzyko uszkodzenia delikatnych układów. Warto również zwrócić uwagę, że warystory są często stosowane w połączeniu z innymi elementami, takimi jak bezpieczniki czy diody, w celu zwiększenia efektywności ochrony. Zrozumienie symboliki graficznej oraz funkcji warystora jest kluczowe dla właściwego projektowania obwodów elektronicznych z zachowaniem zasad bezpieczeństwa i efektywności działania.

Pytanie 31

Na ilustracji przedstawiono sprzęgło

A. elastyczne kłowe.

B. jednokierunkowe.

C. elastyczne palcowe.

D. pierścieniowe.

Wybór odpowiedzi związanych z innymi typami sprzęgieł wskazuje na pewne nieporozumienia dotyczące ich konstrukcji oraz funkcji. Sprzęgło elastyczne palcowe, które mogło być mylnie odczytane jako poprawna odpowiedź, różni się od kłowego tym, że nie wykorzystuje elementów w kształcie kłów, lecz palców, które nie są tak efektywne w kompensacji przemieszczeń. W porównaniu do elastycznych kłowych, sprzęgła palcowe mają ograniczone możliwości przenoszenia momentu obrotowego w sytuacjach wymagających dużych przemieszczeń. Podobnie, sprzęgła pierścieniowe, które są zazwyczaj stosowane w aplikacjach wymagających stałego połączenia, nie mają charakterystyki elastyczności potrzebnej do amortyzacji drgań i kompensacji przemieszczeń. Z kolei sprzęgła jednokierunkowe, które również byłyby niewłaściwym wyborem, nie pozwalają na swobodne przenoszenie momentu obrotowego w obie strony, co w wielu aplikacjach przemysłowych może prowadzić do nieefektywności i awarii systemu. Typowym błędem w zrozumieniu tych mechanizmów jest myślenie, że wszystkie sprzęgła elastyczne mają podobne funkcje, podczas gdy każdy typ ma swoje unikalne właściwości i zastosowania. Dlatego kluczowe jest zrozumienie specyfiki i przeznaczenia danego typu sprzęgła w kontekście wymagań danej aplikacji, co pozwala na efektywne i bezpieczne projektowanie systemów mechanicznych.

Pytanie 32

Wartość napięcia wskazywana przez woltomierz wynosi

A. 16 V

B. 40 V

C. 4 V

D. 8 V

Poprawna odpowiedź to 8 V. Odczytywanie wartości napięcia z woltomierza analogowego wymaga zrozumienia, jak działa zasada wskazania. W tym przypadku wskazówka znajduje się blisko oznaczenia 8 V, co jasno wskazuje, że wartość napięcia jest właśnie równa 8 V. W praktyce, aby zapewnić dokładność pomiaru, należy także uwzględnić tolerancję przyrządu oraz ich kalibrację, co jest kluczowe dla uzyskania wiarygodnych wyników. Przykładowo, w zastosowaniach przemysłowych, gdzie pomiary napięcia są niezbędne do monitorowania systemów elektrycznych, konieczne jest stosowanie woltomierzy o wysokiej dokładności, aby uniknąć błędnych decyzji inżynieryjnych. Ponadto, zgodnie z międzynarodowymi standardami, woltomierze powinny być regularnie kalibrowane w celu zapewnienia ich dokładności i spójności wyników. W każdym przypadku, umiejętność prawidłowego odczytywania wyników z woltomierza jest niezbędna dla techników i inżynierów w wielu dziedzinach, w tym w energetyce i automatyce.

Pytanie 33

Na rysunku przedstawiono pneumatyczną prasę do wtłaczania tulejek. Cyfrą 2 oznaczono

A. wspornik.

B. trzpień.

C. siłownik.

D. dźwignię.

Wybór odpowiedzi wskazującej na inne elementy pneumatycznej prasy, takie jak wspornik, trzpień czy dźwignia, świadczy o niepełnym zrozumieniu budowy i funkcji siłowników pneumatycznych. Wspornik pełni funkcję podporową, ale nie generuje ruchu, co czyni go niewłaściwym wyborem w kontekście pytania o element przekształcający energię. Trzpień, z kolei, jest często używany jako element łączący, ale nie jest odpowiedzialny za ruch mechaniczny, który jest kluczową funkcją siłownika. Dźwignia, mimo że może być częścią mechanizmu prasy, również nie jest elementem odpowiedzialnym za przekształcanie energii sprężonego powietrza na ruch. Typowym błędem jest mylenie tych komponentów z siłownikiem, który jest centralnym elementem pneumatycznym, odpowiedzialnym za realizację ruchów roboczych. Siłowniki pneumatyczne zostały zaprojektowane z myślą o efektywności i precyzji, a ich niewłaściwe rozpoznanie może prowadzić do błędów w doborze elementów w układzie pneumatycznym. Zrozumienie różnicy pomiędzy tymi elementami jest kluczowe dla prawidłowego projektowania oraz eksploatacji systemów pneumatycznych, zgodnie z najnowszymi standardami branżowymi.

Pytanie 34

Przedstawione na rysunkach elementy wykorzystuje się do łączenia przewodów

A. koncentrycznych.

B. uziemiających.

C. wieloparowych.

D. światłowodowych.

Odpowiedzi "wieloparowych", "światłowodowych" oraz "uziemiających" są niewłaściwe z kilku kluczowych powodów związanych z budową i zastosowaniem poszczególnych typów przewodów oraz odpowiednich złącz. Przewody wieloparowe, stosowane głównie w telekomunikacji, składają się z wielu par izolowanych żył, które są przeznaczone do przesyłania sygnałów telefonicznych lub danych. Złącza używane w tych instalacjach są zupełnie inne, często mają formę wtyków RJ-45 czy DB-25, które są przystosowane do specyficznych potrzeb transmisyjnych. Z kolei przewody światłowodowe, które działają na zasadzie przesyłania sygnału w postaci światła, wymagają złącz optycznych, takich jak SC, LC czy ST. Te złącza charakteryzują się zupełnie inną konstrukcją, dostosowaną do unikalnych właściwości optycznych włókien, co uniemożliwia ich użycie w konwencjonalnych instalacjach koncentrycznych. Ostatnia z wymienionych opcji, przewody uziemiające, pełnią inną rolę, zabezpieczając instalacje elektryczne przed przepięciami i zwarciami, i nie mają nic wspólnego z przesyłaniem sygnałów. Przy wyborze odpowiednich złącz, kluczowe jest zrozumienie, jakie przewody są używane oraz jakie mają saturowane normy i standardy, co jest niezbędne dla zapewnienia efektywności i bezpieczeństwa instalacji. Wybór niewłaściwego typu złącza może prowadzić do znacznych strat sygnału oraz problemów z komunikacją w systemach telekomunikacyjnych.

Pytanie 35

Czynniki takie jak nacisk, długość gięcia, wysięg, przestrzeń między kolumnami, skok, prędkość dojścia, prędkość operacyjna, prędkość powrotu, pojemność zbiornika oleju oraz moc silnika to cechy charakterystyczne dla?

A. frezarki uniwersalnej

B. szlifierki narzędziowej

C. przecinarki plazmowej

D. prasy krawędziowej

Wybór frezarki uniwersalnej, przecinarki plazmowej lub szlifierki narzędziowej jako odpowiedzi prowadzi do nieporozumień związanych z ich podstawowymi funkcjami oraz zastosowaniami. Frezarka uniwersalna to narzędzie skrawające, które służy do obróbki materiałów poprzez usuwanie ich w postaci wiórów. Parametry takie jak prędkość skrawania, posuw oraz moc silnika są kluczowe, ale nie dotyczą one zginania materiałów. Przecinarka plazmowa, z kolei, jest wykorzystywana do cięcia metali poprzez zastosowanie strumienia plazmy, co nie ma związku z parametrami gięcia. W przypadku szlifierki narzędziowej, używanej do precyzyjnego szlifowania narzędzi i elementów, głównymi parametrami są prędkość obrotowa tarczy szlifierskiej oraz rodzaj materiału szlifującego. Wybór tych maszyn pokazuje typowe błędy w myśleniu, gdzie użytkownicy mogą mylić różne procesy obróbcze. Ważne jest zrozumienie, że każda maszyna ma swoje specyficzne zastosowanie i parametry, które determinują jej funkcjonalność. Przykładowo, w przemyśle niezbędne jest, aby maszyny były wybierane zgodnie z wymaganiami produkcyjnymi, co często wymaga znajomości różnych rodzajów maszyn i ich zastosowań. Zrozumienie tych różnic jest kluczowe dla efektywnej i bezpiecznej produkcji.

Pytanie 36

Ilustracja przedstawia budowę i działanie zaworu

A. zwrotnego.

B. dławiąco-zwrotnego.

C. odcinającego.

D. szybkiego spustu.

Wybór odpowiedzi, które wskazują na inne rodzaje zaworów, może wynikać z nieporozumień dotyczących ich podstawowych funkcji i zastosowań. Zawór szybkiego spustu, na przykład, charakteryzuje się głównie zdolnością do błyskawicznego odprowadzania medium, co nie jest związane z regulacją przepływu, a jedynie z jego szybkim usunięciem. Z kolei zawór odcinający służy do całkowitego zamykania lub otwierania przepływu, co również nie odpowiada funkcji dławienia. Zawór zwrotny z kolei ma za zadanie zapobiegać cofaniu się medium, ale nie umożliwia regulacji jego przepływu. W związku z tym, wybór tych odpowiedzi nie odzwierciedla rzeczywistych funkcji zaworu przedstawionego na ilustracji. Do typowych błędów myślowych, które prowadzą do takich niepoprawnych odpowiedzi, należy mylenie funkcji zaworów w kontekście ich zastosowania, co jest szczególnie problematyczne w projektowaniu układów hydraulicznych. W praktyce, zrozumienie różnic między tymi rodzajami zaworów jest kluczowe dla właściwego doboru komponentów do systemów, co znacznie wpływa na efektywność i bezpieczeństwo całego układu.

Pytanie 37

Zwiększenie wartości częstotliwości wyjściowej falownika zasilającego silnik AC skutkuje

A. wzrostem reaktancji uzwojeń

B. zmniejszeniem prędkości obrotowej

C. spadkiem reaktancji uzwojeń

D. zwiększeniem prędkości obrotowej

Wzrost wartości częstotliwości wyjściowej falownika zasilającego silnik prądu przemiennego prowadzi do wzrostu prędkości obrotowej silnika. Jest to związane z zasadą działania silników asynchronicznych, gdzie prędkość obrotowa silnika jest bezpośrednio proporcjonalna do częstotliwości zasilania. Przykładowo, w silniku trójfazowym pracującym w trybie asynchronicznym, prędkość nominalna (n) jest obliczana według wzoru n = (120 * f) / p, gdzie f to częstotliwość zasilania, a p to liczba par biegunów. W praktyce, regulacja częstotliwości za pomocą falownika pozwala na precyzyjne dostosowanie prędkości obrotowej silnika do wymogów procesu technologicznego, co jest kluczowe w aplikacjach takich jak napędy wentylatorów, pomp, czy transportu taśmowego. Dobre praktyki w inżynierii automatyki sugerują, że należy starannie dobierać parametry falownika i silnika, aby zapewnić ich efektywność i niezawodność w dłuższym okresie użytkowania.

Pytanie 38

Ile wynosi wartość pojemności kondensatora, przedstawionego na ilustracji?

A. 474 μF

B. 474 nF

C. 470 μF

D. 470 nF

Odpowiedź 470 nF jest poprawna, ponieważ oznaczenie "474" na kondensatorze interpretuje się zgodnie z systemem kodowania wartości kondensatorów. Pierwsze dwie cyfry, czyli "47", oznaczają wartość podstawową, a ostatnia cyfra, "4", wskazuje mnożnik, który w tym przypadku wynosi 10^4 pF. Dlatego, przeliczając, otrzymujemy 470000 pF, co równa się 470 nF. W praktyce kondensatory takie jak ten znajdują zastosowanie w filtrach, rezonatorach czy układach czasowych. Znajomość sposobu odczytywania wartości kondensatorów jest kluczowa dla inżynierów elektroniki, ponieważ umożliwia właściwe dobieranie elementów w układach elektronicznych. Warto zaznaczyć, że zgodnie z normą IEC 60384, odpowiednie oznakowanie wartości kondensatorów jest standardem, co ułatwia ich identyfikację i zastosowanie w różnych projektach.

Pytanie 39

Którą śrubę należy wkręcać przy pomocy przedstawionej końcówki?

A. D.

B. B.

C. C.

D. A.

Poprawna odpowiedź to C, ponieważ śruba oznaczona literą C jest przystosowana do użycia z końcówką typu Phillips (PH), która charakteryzuje się krzyżowym nacięciem. Takie nacięcie zapewnia lepszą przyczepność końcówki do śruby, co minimalizuje ryzyko poślizgu i uszkodzenia nacięcia. Końcówki Phillips są szeroko stosowane w różnych gałęziach przemysłu, od budownictwa po elektronikę, ze względu na ich uniwersalność i efektywność. W praktyce, użycie odpowiedniej końcówki do śruby ma kluczowe znaczenie dla zapewnienia jakości montażu oraz bezpieczeństwa konstrukcji. W przypadku śrub z nacięciem krzyżowym, takich jak te oznaczone literami A i B, występuje różnica w kształcie główki, co oznacza, że nie będą one pasować do końcówki Phillips. Natomiast śruba D, z sześciokątnym nacięciem, wymaga innej końcówki, takiej jak klucz sześciokątny. Zastosowanie odpowiednich narzędzi jest zgodne z dobrymi praktykami, które zwiększają efektywność i bezpieczeństwo pracy.

Pytanie 40

Na podstawie przedstawionych danych katalogowych sprężarek określ, który model sprężarki należy zastosować do zasilania układu pneumatycznego, w którym ciśnienie robocze wynosi 6 bar, a maksymalne natężenie przepływu czynnika roboczego ma wartość 4 dm³/s.

Dane katalogowe sprężarek

50Hz	R2.2IU-10-200	R41IU-10-200	R41IU-10-200SD	R5.5IU-10-200
SPRĘŻARKA	2.2	4.0	4.0	5.5
Maksymalna ciśnienie robocze bar (psi)	10 (145)	10 (145)	10 (145)	10 (145)
Fabrycznie ustawiony reload ciśnienia bar (psi)	10.5 (152)	10.5 (152)	10.5 (152)	10.5 (152)
Natężenie przepływu m³/min (cfm)	0.241 (8.5)	0.467 (16.5)	0.467 (16.5)	0.660 (22.0)
Wartość wyzwalająca temperatury tłoczenia sprężarki	228°C (109°F)
Temperatura otoczenia (min.)→ (max.)	+2°C (+36°F) → + 46°F(115°F)
SILNIK
Obudowa silnika	TEFC (IP55)
Moc nominalna	2.2KW	4.0 KW	4.0 KW	5.5 KW
Szybkość (obr./min)	2870 RPM	2875 RPM	2875 RPM	2860 RPM
Klasa izolacyjności	F
Poziom głośności (dBA)	64	64	64	67
DANE OGÓLNE
Resztkowa zawartość płynu chłodzącego	3 ppm (3mg/m³)
Pojemność zbiornika odolejacza	5.16 litres
Objętość płynu chłodzącego	2.5 litres
Masa – 200 litr Odbiornik montowany	174	183	183	188
Masa – z suszarką	218	227	227	232
PARAMETRY ELEKTRYCZNE - 400V
MODEL	2.2IU	R41U	R41U-SD	R5.5U
Prąd przy pełnym obciążeniu (maksimum)	6.5 A	10.5 A	10.5 A	14 A
Prąd rozruchowy	38.5 A	66.5 A	36.7 A	49 A
Czas rozruchu DOL (układ gwiazda-trójkąt)	3-5 sec (7-10 sec)
Liczba rozruchów na godzinę (maksymalnie))	20
Napięcie sterowania	110 vac
Zalecane dopuszczalne obciążenie bezpiecznika (patrz uwaga 1)	10	20	20	25
Zalecany przekrój przewodu AWG (patrz uwaga 2)	1	1.5	1.5	2.5

A. R41IU-10-200SD

B. R5.SIU-10-200

C. R2.2IU-10-200

D. R41IU-10-200

Wybór sprężarki do zasilania układu pneumatycznego oparty na danych katalogowych wymaga szczegółowej analizy specyfikacji technicznych i dostosowania ich do potrzeb aplikacji. W przypadku sprężarek, takich jak modele R41IU-10-200, R5.SIU-10-200 oraz R41IU-10-200SD, można zauważyć, że ich parametry robocze nie zapewniają odpowiedniego ciśnienia do funkcjonowania przy 6 bar. Często zdarza się, że użytkownicy skupiają się jedynie na maksymalnym natężeniu przepływu, pomijając istotne aspekty, takie jak ciśnienie robocze. Błędem jest również zakładanie, że każdy model sprężarki będzie odpowiedni do wszystkich warunków pracy. W rzeczywistości, każdy układ pneumatyczny wymaga specyficznych parametrów, a zastosowanie sprężarki z niewłaściwymi danymi roboczymi może prowadzić do awarii systemu, zwiększonego zużycia energii lub niskiej efektywności operacyjnej. Aby uniknąć takich problemów, istotne jest, aby przed podjęciem decyzji o wyborze sprężarki przeprowadzić dokładne obliczenia oraz konsultacje z doświadczonymi inżynierami, którzy mogą pomóc w interpretacji danych katalogowych oraz w doborze odpowiedniego modelu. Należy także pamiętać o standardach jakości, takich jak ISO 8573, które definiują wymagania dotyczące jakości sprężonego powietrza, co również powinno być brane pod uwagę przy wyborze sprzętu.

Rozpocznij nowy egzamin

Powrót do strony głównej
