Informacje o egzaminie:

Zawód: Technik pojazdów samochodowych
Kwalifikacja: MOT.02 - Obsługa, diagnozowanie oraz naprawa mechatronicznych systemów pojazdów samochodowych
Data rozpoczęcia: 27 maja 2026 12:18
Data zakończenia: 27 maja 2026 12:23

Egzamin niezdany

Wynik: 11/40 punktów (27,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Zółty sygnał optycznego wskaźnika naładowania ("magiczne oko") w akumulatorze bezobsługowym informuje, że

A. trzeba uzupełnić poziom elektrolitu

B. akumulator wymaga doładowania

C. klemy w akumulatorze wymagają oczyszczenia

D. akumulator jest uszkodzony i powinien zostać wymieniony

Żółty kolor optycznego wskaźnika naładowania, znany jako "magiczne oko", wskazuje na konieczność doładowania akumulatora. W standardowych akumulatorach kwasowo-ołowiowych, które są powszechnie stosowane w pojazdach, wskaźnik ten zabarwia się na żółto, gdy napięcie ogniw spada poniżej zalecanego poziomu. Warto regularnie monitorować stan naładowania akumulatora, aby uniknąć problemów z rozruchem silnika. W przypadku żółtego wskaźnika, zaleca się podłączenie akumulatora do źródła zasilania w celu zapewnienia odpowiedniego naładowania. Regularne ładowanie akumulatorów oraz ich konserwacja są kluczowe dla wydłużenia żywotności i zapewnienia niezawodności pojazdu. Dobrą praktyką jest także sprawdzanie stanu elektrolitu, choć w akumulatorach bezobsługowych może to być mniej istotne, jednak znajomość zasad działania tych urządzeń jest wciąż niezwykle ważna.

Pytanie 2

W przypadku przekroczenia przebiegu 100 000 km w pojeździe z silnikiem Diesla nastąpiło zapchanie filtra cząstek stałych. Jakie czynności należy wykonać w pierwszej kolejności, aby usunąć tę usterkę?

A. przeprowadzić wymianę filtra na nowy

B. zainicjować proces wypalania, używając oprogramowania serwisowego

C. wykonać chemiczne czyszczenie filtra

D. zdjąć filtr z układu wydechowego

Słuchaj, wymiana filtra na nowy to coś, co może się wydawać dobre, ale w praktyce to taki strzał w kolano. Demontowanie filtra z układu wydechowego, czy też chemiczne czyszczenie, raczej się nie opłaca. Wymiana DPF-u to ostateczność, która wiąże się z dużymi kosztami i nie rozwiązuje problemu, jeśli np. masz jakieś ciągłe usterki w samochodzie. Poza tym, demontowanie filtra może uszkodzić układ wydechowy, co później może się wiązać z dodatkowymi problemami i karami za emisję spalin. A co do chemicznego czyszczenia – niby jest, ale nikt go nie poleca, bo nie zawsze działa, a czasem może wprowadzać do twojego auta jakieś szkodliwe substancje. Trzeba pamiętać, że filtry DPF mają swoje wymagania, a ich działanie zależy od regularnego wypalania zanieczyszczeń, co jest zgodne z normami Euro. Najlepszym rozwiązaniem jest dbanie o filtr przez regularne przeglądy i obserwowanie, jak działa.

Pytanie 3

Jakim urządzeniem dokonuje się pomiaru wartości prądu, który wykorzystuje wentylator chłodnicy?

A. omomierza

B. częstotliwościomierza

C. woltomierza

D. amperomierza

Częstotliwościomierz, woltomierz oraz omomierz to urządzenia pomiarowe, które służą do różnych zastosowań, jednak nie są odpowiednie do pomiaru natężenia prądu. Częstotliwościomierz mierzy częstotliwość sygnałów elektrycznych, co nie ma związku z pomiarem prądu pobieranego przez wentylator. Woltomierz, z kolei, służy do pomiaru napięcia w obwodzie i nie może być użyty do bezpośredniego pomiaru prądu. Zastosowanie woltomierza do określenia prądu wymagałoby znajomości oporu obwodu, co czyni pomiar bardziej skomplikowanym i podatnym na błędy. Omomierz, który mierzy opór elektryczny, również nie jest odpowiedni do pomiaru prądu w obwodzie zasilającym wentylatora. Typowym błędem myślowym jest założenie, że można wymiennie używać tych przyrządów, co prowadzi do nieprawidłowych wyników oraz potencjalnych uszkodzeń urządzeń. Aby prawidłowo ocenić działanie wentylatora, kluczowe jest użycie odpowiedniego przyrządu, w tym przypadku amperomierza, co zapewnia dokładność i wiarygodność pomiarów.

Pytanie 4

Który z uszkodzonych podzespołów pojazdu samochodowego może być poddany naprawie lub regeneracji?

A. Poduszki bezpieczeństwa.

B. Czujnik Halla.

C. Przewody wysokiego ciśnienia paliwa.

D. Pompa wtryskowa.

W motoryzacji są podzespoły, których naprawa albo regeneracja jest możliwa tylko w określonych przypadkach – i trzeba trzymać się wytycznych producenta oraz zasad bezpieczeństwa. Przewody wysokiego ciśnienia paliwa to przykład elementów, których w praktyce się nie naprawia, bo ze względu na ciśnienie robocze i wymogi szczelności są one projektowane jako części jednorazowe. Każde uszkodzenie tych przewodów grozi poważnym wyciekiem paliwa, a to z kolei może prowadzić do zagrożenia pożarowego albo nawet eksplozji, dlatego zgodnie ze standardami naprawczymi (na przykład normy OE producentów) zawsze się je wymienia na nowe. Jeśli chodzi o poduszki bezpieczeństwa, tutaj sprawa jest jeszcze bardziej rygorystyczna – po wystrzale takiej poduszki systemu ABSOLUTNIE nie wolno naprawiać ani regenerować. Nawet mniejsze uszkodzenia, jak pęknięta obudowa czy uszkodzona instalacja, eliminują poduszkę z dalszego użycia. Wszystko dlatego, że musi być zagwarantowane stuprocentowe bezpieczeństwo podczas wypadku – i producent nie przewiduje żadnych prób napraw. Czujnik Halla z kolei, mimo że teoretycznie jest elementem elektronicznym, w praktyce nie poddaje się go naprawom w środowisku warsztatowym. Uszkodzone czujniki po prostu się wymienia, bo są małe, tanie i precyzyjne, a każda próba naprawy mogłaby tylko pogorszyć ich działanie lub spowodować niestabilną pracę silnika. Typowym błędem jest przekonanie, że wszystko da się zreperować – niestety, w nowoczesnych pojazdach coraz więcej podzespołów jest projektowanych jako nienaprawialne z powodów bezpieczeństwa, niezawodności oraz procedur homologacyjnych. Warto o tym pamiętać przy każdej diagnozie i naprawie auta.

Pytanie 5

Po włączeniu świateł mijania żadna z żarówek H1 nie świeci. Stwierdzono, że przekaźnik świateł mijania nie jest załączony, a próbnikiem napięcia potwierdzono prawidłowy sygnał sterowania oraz brak napięcia na konektorach podłączenia żarówek. Opis wskazuje na uszkodzenie

A. obu żarówek.

B. przewodów zasilających żarówki H1.

C. przekaźnika.

D. włącznika świateł mijania.

Sytuacja opisana w pytaniu często prowadzi do mylnego przypuszczenia, że problemem są same żarówki albo włącznik świateł mijania, jednak takie rozumowanie nie bierze pod uwagę pełnego przebiegu napięcia i sterowania w układzie. Jeśli obie żarówki H1 przestają świecić jednocześnie, to statystycznie jest to bardzo mało prawdopodobne, by obie spaliły się dokładnie w tym samym momencie. Zresztą, nawet przy uszkodzonych żarówkach, napięcie powinno pojawić się na ich konektorach – a tu, jak potwierdzono próbnikiem, napięcia nie ma. Równie często popełnianym błędem jest skupianie się na włączniku świateł mijania. Skoro na przekaźniku pojawia się prawidłowy sygnał sterujący, oznacza to, że włącznik działa prawidłowo i przekazuje sygnał do dalszych elementów układu. Gdyby włącznik był uszkodzony, nie byłoby sygnału sterującego na przekaźniku, a tu taki sygnał został potwierdzony. Spotyka się też tezę o uszkodzeniu przewodów zasilających żarówki, jednak w rzeczywistości awaria przewodów po stronie wyjściowej od przekaźnika skutkowałaby brakiem napięcia na jednym, maksymalnie dwóch konektorach, ale nie na całym układzie. Do tego przewody rzadko ulegają uszkodzeniu jednocześnie na obu lampach bez wcześniejszych śladów zwarcia, przepaleń czy mechanicznych uszkodzeń. Branżowe standardy diagnostyczne (np. wg ESi[tronic], Autodata) każą zawsze zaczynać diagnostykę od przekaźników i bezpieczników, bo to te elementy są najczęstszymi winowajcami takich objawów. Moim zdaniem kluczowe jest zrozumienie, jak działa cały tor zasilania świateł: od włącznika, przez przekaźnik, aż po żarówki. Dopiero mając kompletny obraz, można wyciągnąć trafne wnioski o przyczynie awarii. Praktyka pokazuje, że ignorowanie takich drobiazgów potrafi znacząco wydłużyć czas naprawy i prowadzić do zbędnych kosztów.

Pytanie 6

Aby napełnić zbiornik w systemie hamulcowym, należy użyć płynu eksploatacyjnego oznaczonego symbolem

A. DOT-3

B. G12+

C. WD-40

D. L-DAB

Prawidłowa odpowiedź DOT-3 odnosi się do standardu płynów hamulcowych, który jest szeroko stosowany w nowoczesnych pojazdach. Płyn DOT-3 jest płynem na bazie glikolu etylenowego, który ma wysoką temperaturę wrzenia oraz dobrą odporność na wilgoć, co jest kluczowe dla efektywnego działania układu hamulcowego. Jego właściwości pozwalają na skuteczne przenoszenie siły z pedału hamulca na zaciski hamulcowe, co zapewnia bezpieczeństwo i stabilność pojazdu podczas hamowania. W praktyce, stosowanie płynu DOT-3 jest zalecane przez producentów samochodów, a regularna wymiana płynu hamulcowego jest istotnym aspektem konserwacji pojazdu, aby uniknąć problemów z układem hamulcowym, takich jak spadek skuteczności hamowania czy pojawienie się powietrza w układzie. Wymiana płynu co dwa lata to standardowa praktyka, która pozwala na utrzymanie optymalnych parametrów eksploatacyjnych układu hamulcowego.

Pytanie 7

Wartość mierzonego prądu zwarcia sprawnego rozrusznika w samochodzie osobowym powinna zawierać się w przedziale

A. 200 – 600 A

B. 600 – 850 A

C. 0 – 50 A

D. 50 – 80 A

Wielu osobom może się wydawać, że prąd rozruchowy rozrusznika jest relatywnie niski, zwłaszcza jeśli na co dzień nie mają do czynienia z pomiarami prądów o dużych wartościach. Przedziały takie jak 0–50 A czy nawet 50–80 A bardziej pasowałyby do obciążeń drobnych odbiorników elektrycznych w aucie (na przykład świateł czy dmuchawy), a nie tak potężnego urządzenia jak rozrusznik, który dosłownie musi „poruszyć” silnik spalinowy. Tak niskie wartości prądu zwarcia byłyby jednoznaczne z poważną awarią – rozrusznik nie byłby w stanie ruszyć wału korbowego, co zresztą bardzo szybko byłoby zauważalne po przekręceniu kluczyka. Czasem spotykam się z błędnym przeświadczeniem, że skoro rozrusznik działa przez krótki czas, to prąd nie musi być wysoki. W rzeczywistości przez te kilka sekund pobierany jest ogromny prąd chwilowy, dlatego prawidłowe wartości zaczynają się dopiero od okolic 200 A. Przedział 600–850 A z kolei to już ekstremalnie wysokie wartości, które raczej wskazują na zwarcie w uzwojeniu, zatarcie mechaniczne lub inną poważną awarię. Dobrze jest pamiętać, że przekroczenie granicy 600 A przez sprawny rozrusznik to już powód do niepokoju i zazwyczaj nie występuje w typowych samochodach osobowych. Z mojego doświadczenia wynika, że przekłamania w tych pomiarach często biorą się z niewłaściwego rozumienia roli rozrusznika lub mylenia go z innymi odbiornikami w aucie. Warto więc utrwalić sobie, że w typowej osobówce sprawny rozrusznik pobiera w chwili rozruchu prąd właśnie w zakresie 200–600 A, bo taka jest specyfika tego urządzenia według dobrych praktyk i zaleceń producentów.

Pytanie 8

Zaświecenie się w czasie jazdy, przedstawionej na ilustracji, lampki kontrolnej informuje kierowcę o prawdopodobnej usterce w układzie

A. tłumika końcowego.

B. ABS.

C. ESP.

D. sterowania silnika.

Lampka, która pojawia się na ilustracji, to klasyczny symbol tzw. „check engine”, czyli kontrolka układu sterowania silnika. To jedna z tych rzeczy, które potrafią zestresować kierowcę – nie bez powodu, bo ona sygnalizuje nieprawidłowości w pracy silnika albo w jego osprzęcie. Moim zdaniem, każdy kto trochę interesuje się motoryzacją, powinien wiedzieć, że jej zapalenie się wskazuje na problem związany z elektroniką sterującą działaniem silnika, na przykład czujnikami, sondą lambda, katalizatorem, albo samym układem wtryskowym. W praktyce – jeśli ta kontrolka się świeci, komputer pokładowy zarejestrował jakiś błąd (kod DTC), który może, ale nie musi, od razu powodować awarię. Dobrą praktyką jest nie bagatelizować tej informacji – nawet jeśli auto jedzie dalej, to jazda z aktywną kontrolką może doprowadzić do poważniejszych uszkodzeń (np. wypalenie katalizatora). Branżowe standardy zalecają jak najszybszą diagnostykę komputerową – nawet prosty interfejs OBDII pozwoli szybko sprawdzić, co się dzieje. Z mojego doświadczenia, czasami to drobiazg, jak źle dokręcona wtyczka, ale czasem problem jest poważniejszy. Pamiętaj, że system sterowania silnikiem to serce współczesnego pojazdu – dbałość o niego przekłada się na sprawność, ekologię i bezpieczeństwo jazdy.

Pytanie 9

Na ilustracji przedstawiono przebieg napięcia

A. alternatora.

B. czujnika indukcyjnego.

C. czujnika położenia kierownicy.

D. tensometru ciśnienia.

Czujnik indukcyjny generuje sygnał elektryczny, który jest proporcjonalny do prędkości ruchu obiektu, na który działa. Oscylogram przedstawiony na ilustracji ilustruje zmienność tego sygnału, który ma charakterystyczny sinusoidalny kształt z wyraźnymi szczytami i spadkami. Takie przebiegi są typowe dla czujników indukcyjnych, które są powszechnie stosowane w aplikacjach, gdzie monitoruje się prędkość obrotową, jak na przykład w silnikach spalinowych czy elektrycznych. W kontekście dobrych praktyk branżowych, czujniki indukcyjne charakteryzują się wysoką niezawodnością i precyzją, co czyni je idealnymi do zastosowań w systemach automatyki przemysłowej oraz motoryzacji. Dzięki zastosowaniu takich czujników możliwe jest nie tylko monitorowanie, ale również kontrolowanie procesów w czasie rzeczywistym, co zwiększa efektywność i bezpieczeństwo operacji. Warto zaznaczyć, że w porównaniu do innych rodzajów czujników, czujniki indukcyjne oferują lepszą odporność na zakłócenia elektromagnetyczne oraz zmienne warunki środowiskowe.

Pytanie 10

Wykonując tzw. test przelewowy dokoną się oceny

A. zanieczyszczenia filtra DPF.

B. sprawności wtryskiwaczy paliwa.

C. szczelności zaworów głowicy.

D. pojemności skokowej silnika.

Wielu uczniów i nawet początkujących mechaników potrafi się pomylić, bo test przelewowy wydaje się czymś uniwersalnym, ale tak naprawdę dotyczy on bardzo konkretnego obszaru – układu wtryskowego, głównie w dieslach. Próbując powiązać ten test z oceną szczelności zaworów głowicy, można łatwo pomylić pojęcia, bo przecież szczelność zaworów ocenia się raczej przez pomiar kompresji lub próbę szczelności na zimno, a nie przez analizę ilości paliwa wracającego w przewodach przelewowych wtryskiwaczy. Pojemność skokowa silnika z kolei jest stałą, konstrukcyjną wielkością, wynikającą z geometrii cylindrów, tłoków i skoku – do jej pomiaru nie używa się żadnych testów dynamicznych, a już na pewno nie przelewowych. Niekiedy ktoś kojarzy test przelewowy z filtrami DPF, bo oba tematy wiążą się z dieslami, ale to zupełnie różne zagadnienia – stopień zanieczyszczenia filtra cząstek stałych sprawdza się raczej przez pomiar ciśnienia różnicowego lub przez analizę parametrów pracy silnika, nie poprzez badanie wtryskiwaczy. Typowym błędem myślowym jest łączenie słowa „przelewowy” z jakimkolwiek przepływem w silniku, zamiast skoncentrować się na specyfice układu wtryskowego i sposobie, w jaki paliwo wraca do baku przez przelewy wtryskiwaczy. Z mojego doświadczenia wynika, że takie nieporozumienia wynikają z pobieżnego poznania tematu i braku praktycznych ćwiczeń w warsztacie. Dobrą praktyką jest dokładne poznanie, jak przebiega diagnostyka każdego z podzespołów i jakie są typowe testy przypisane do każdej awarii.

Pytanie 11

Sprawność pracy czujnika temperatury silnika należy sprawdzić

A. pirometrem.

B. omomierzem.

C. wakuometrem.

D. amperomierzem.

Sprawdzanie czujnika temperatury silnika może się wydawać proste, ale dobór niewłaściwego narzędzia pomiarowego to dość częsty błąd wśród początkujących mechaników. Amperomierz to przyrząd do pomiaru natężenia prądu, co przy diagnostyce termistora w czujniku temperatury zupełnie się nie sprawdza. W praktyce nie ma tam przepływu prądu w takiej formie, którą można by precyzyjnie zinterpretować bezpośrednio przez amperomierz – to nie ten przypadek, tu liczy się rezystancja, nie natężenie. Wakuometr natomiast służy do pomiaru podciśnienia, najczęściej wykorzystywany w diagnostyce układów dolotowych czy hamulcowych, ale z czujnikiem temperatury nie ma nic wspólnego. Spotkałem się kiedyś z próbą szukania nieszczelności w układzie chłodzenia wakuometrem, ale do diagnostyki czujników to już zupełna pomyłka. Pirometr wydaje się ciekawą opcją, bo to urządzenie do bezdotykowego pomiaru temperatury – przydaje się np. do sprawdzenia czy silnik się nie przegrzewa lub do analizy pracy chłodnic, jednak nie powie nam nic o sprawności czujnika temperatury, bo nie mierzy jego charakterystyki elektrycznej. Taki pomiar sprawdza realną temperaturę powierzchni, a nie sygnał wysyłany do sterownika. Typowym błędem jest też sądzić, że każde narzędzie z 'metry' w nazwie nadaje się do wszystkiego – w rzeczywistości każdy przyrząd ma swoje konkretne zastosowanie i warto o tym pamiętać. Praktyka jest taka: tylko omomierz daje wiarygodny wynik w temacie sprawności czujnika temperatury silnika, bo pozwala ocenić zmiany rezystancji, a to właśnie na tej zasadzie działa większość tych sensorów. Właściwy dobór metody diagnostycznej to rzecz kluczowa w każdej naprawie samochodowej, a błędne podejście łatwo prowadzi do niepotrzebnych kosztów i strat czasu.

Pytanie 12

Schemat którego obwodu elektrycznego przedstawiono na rysunku?

A. Świateł głównych pojazdu.

B. Kierunkowskazów.

C. Zapłonowego - elektronicznego,

D. Zapłonowego - klasycznego.

Wybór odpowiedzi, które wskazują na zapłonowe układy elektroniczne, kierunkowskazy lub światła główne pojazdu, świadczy o nieporozumieniu w zakresie rozpoznawania schematów elektrycznych. Układ zapłonowy elektroniczny, który mógłby być mylony z układem klasycznym, nie zawiera przerywacza oraz wykorzystuje bardziej złożoną elektronikę do sterowania zapłonem, co całkowicie zmienia jego konstrukcję i funkcjonalność. Odpowiedzi dotyczące świateł głównych i kierunkowskazów są również nieprawidłowe, ponieważ schematy te są oparte na zupełnie innych zasadach działania, głównie związanych z obwodami oświetleniowymi, które koncentrują się na zasilaniu żarówek i zarządzaniu ich pracą przez przekaźniki i przełączniki. Często spotykanym błędem w rozumieniu schematów elektrycznych jest brak umiejętności identyfikacji kluczowych elementów, co prowadzi do nieprawidłowych wniosków. Aby poprawnie zrozumieć, jak działają poszczególne układy, warto przyjrzeć się konkretnej budowie i zastosowaniu tych komponentów w praktyce, co może wymagać dodatkowych szkoleń lub studiów w dziedzinie elektrotechniki i mechaniki pojazdowej.

Pytanie 13

Układ stabilizujący tor jazdy samochodu podczas pokonywania zakrętu oznaczany jest jako system

A. ESP

B. EBD

C. EPP

D. ASR

System ESP, czyli Electronic Stability Program, to naprawdę kluczowy element nowoczesnych samochodów, jeśli chodzi o bezpieczeństwo na zakrętach. Jego głównym zadaniem jest stabilizowanie toru jazdy auta w sytuacjach, gdy kierowca może stracić panowanie, na przykład podczas gwałtownego manewru omijania przeszkody czy na śliskiej nawierzchni. ESP działa w oparciu o szereg czujników – monitoruje m.in. prędkość obrotową kół, ruchy kierownicą, przyspieszenia boczne i położenie pedału gazu. Gdy system wykryje, że samochód zaczyna tracić przyczepność albo wpadać w poślizg podsterowny lub nadsterowny, automatycznie przyhamowuje wybrane koła i/lub koryguje moment obrotowy silnika. Co ciekawe, ESP stale współpracuje z innymi systemami, jak ABS czy ASR, tworząc zgraną całość, która naprawdę ratuje skórę w codziennej jeździe. Spotkałem się wielokrotnie z opinią, że ESP to jeden z najważniejszych postępów w bezpieczeństwie od czasu wprowadzenia poduszek powietrznych. Szczerze, na śliskiej drodze czy w nagłej sytuacji, ten system potrafi zrobić gigantyczną różnicę. W praktyce to właśnie ESP najczęściej decyduje o tym, czy auto „zostanie na drodze” w zakręcie, czy niestety wypadnie z toru.

Pytanie 14

Wartość błędu względnego pomiaru CH wynosi ± 5,0%, a wartość zmierzona i wskazana przez analizator spalin to 20 ppm. Rzeczywista zawartość CH w spalinach będzie mieścić się w granicach

A. 15Ä‚Ë‡25 ppm

B. 19Ä‚Ë‡21 ppm

C. 15Ä‚Ë‡20 ppm

D. 20Ä‚Ë‡25 ppm

Wybór niepoprawnych odpowiedzi często wynika z niewłaściwego zrozumienia koncepcji błędu względnego oraz sposobu jego obliczania. Na przykład, niektórzy mogą myśleć, że błąd względny dotyczy jedynie wartości zmierzonej, a nie uwzględnia również granic błędu. W przypadku wartości 20 ppm, błędne podejście do obliczeń mogłoby prowadzić do zniekształconych przedziałów, jak np. 15-20 ppm czy 20-25 ppm, które nie uwzględniają rzeczywistej wartości błędu. Ponadto, założenie, że błąd może być tylko w jedną stronę, jest również mylne. Błąd względny zawsze działa w obie strony, co oznacza, że rzeczywista wartość może być zarówno wyższa, jak i niższa. W praktyce ważne jest zrozumienie, że pomiary w kontekście analizy spalin muszą być dokładnie interpretowane, aby uniknąć fałszywych wniosków, które mogą prowadzić do poważnych konsekwencji w zakresie ochrony środowiska i zdrowia ludzi. Zgodnie z normami ISO oraz standardami branżowymi, precyzyjne pomiary oraz ich odpowiednia interpretacja są kluczowe dla zapewnienia bezpieczeństwa i skuteczności procesów przemysłowych.

Pytanie 15

Czym spowodowane jest kołysanie się pojazdu w trakcie jazdy?

A. niewłaściwe wyważenie kół

B. uszkodzona sprężyna zawieszenia

C. osłabiona siła tłumienia amortyzatora

D. luz w tulei metalowo-gumowej wahacza

Pęknięta sprężyna zawieszenia może być postrzegana jako potencjalny problem, jednak nie jest bezpośrednią przyczyną kołysania się pojazdu. Uszkodzona sprężyna wprawdzie wpływa na wysokość prześwitu i może powodować nierównomierne osiadanie pojazdu, ale nie jest to bezpośredni czynnik determinujący dynamikę ruchów zawieszenia. Niewyważenie kół, z kolei, prowadzi do wibracji, które mogą być mylone z kołysaniem. W rzeczywistości, niewyważone koła najczęściej wywołują drgania, co może być niebezpieczne, lecz niekoniecznie przekłada się na kołysanie. Luz w tulei metalowo-gumowej wahacza także wpływa na stabilność, jednak jego głównym skutkiem jest zwiększenie luzów w układzie kierowniczym oraz pogorszenie prowadzenia pojazdu, co nie jest tożsame z kołysaniem. Często błędnie zakłada się, że problemy z zawieszeniem są jedynym źródłem problemów z dynamiką pojazdu, podczas gdy każdy z wymienionych elementów może działać niezależnie i wymagać odrębnej analizy. Dlatego kluczowe jest zrozumienie, że każdy z tych elementów pełni inną funkcję, a ich prawidłowe działanie jest niezbędne dla bezpieczeństwa i komfortu jazdy.

Pytanie 16

W celu pomiaru natężenia prądu płynącego ze źródła do odbiornika amperomierz należy podłączyć między biegun

A. dodatni i masę źródła.

B. ujemny odbiornika oraz biegun dodatni odbiornika.

C. dodatni odbiornika oraz biegun dodatni źródła napięcia.

D. ujemny i masę odbiornika.

No i tu widać, że temat podłączania amperomierza może trochę zmylić, zwłaszcza jeśli ktoś nie miał okazji przećwiczyć tego na prostym obwodzie. Najczęściej popełnianym błędem jest myślenie, że amperomierz można podpiąć gdziekolwiek, gdzie płynie prąd, a tak naprawdę liczy się konkretna kolejność i miejsce wpięcia. Niektóre odpowiedzi sugerują podłączenie urządzenia między bieguny ujemne odbiornika lub między masę, co niestety nie ma sensu z punktu widzenia prawidłowego pomiaru natężenia. Masa w układzie to taki punkt odniesienia, ale jeśli podłączysz amperomierz między masę a którykolwiek z biegunów bez zamknięcia pełnej ścieżki prądu przez odbiornik, to po prostu nie zmierzysz faktycznego prądu płynącego przez urządzenie. Drugi częsty błąd to łączenie amperomierza równolegle (czyli nie szeregowo), co może prowadzić do zwarcia albo uszkodzenia miernika, bo amperomierz ma bardzo małą rezystancję i w tej konfiguracji przez niego popłynie ogromny prąd. Z mojego doświadczenia wynika, że zamieszanie często bierze się z mylenia pomiaru napięcia i prądu – woltomierz łączymy równolegle, a amperomierz zawsze szeregowo. Stąd te pomyłki w odpowiedziach. Dlatego dobre praktyki branżowe jasno mówią: zawsze szeregowo i dokładnie w miejscu, gdzie chcesz znać konkretną wartość prądu. Warto o tym pamiętać, bo w realnych naprawach pomyłka może skończyć się przepalonym bezpiecznikiem albo uszkodzonym sprzętem. Praktyka, praktyka i jeszcze raz praktyka, bo teoria to jedno, a życie swoje.

Pytanie 17

Po aktywowaniu zapłonu system ESP (Electronic Stability Program) przeprowadza autotest, a lampka kontrolna układu gaśnie, co oznacza jego sprawność oraz gotowość do działania. Ponowne zaświecenie lampki kontrolnej po przejechaniu kilku metrów wskazuje na usterkę w systemie

A. hamulcowego

B. oczyszczania spalin

C. poduszek powietrznych

D. stabilizacji toru jazdy

Odpowiedź wskazująca na stabilizację toru jazdy jest poprawna, ponieważ system ESP (Electronic Stability Program) ma na celu poprawienie stabilności pojazdu podczas jazdy. Po włączeniu zapłonu, system przeprowadza samokontrolę, a lampka kontrolna gaśnie, co sygnalizuje, że układ jest sprawny i gotowy do działania. Jeżeli lampka kontrolna zapala się ponownie po przejechaniu kilku metrów, oznacza to, że wystąpiła awaria układu stabilizacji toru jazdy, co może prowadzić do utraty kontroli nad pojazdem w trudnych warunkach. Przykładem działania ESP jest sytuacja, gdy samochód wchodzi w zakręt zbyt szybko, a system automatycznie ingeruje w pracę hamulców, aby przywrócić stabilność. Warto pamiętać, że odpowiednia obsługa i diagnostyka układu ESP są kluczowe dla bezpieczeństwa na drodze, zgodnie z normami jakości motoryzacyjnej.

Pytanie 18

System EPB w pojeździe samochodowym to układ

A. wspomagający siłę hamowania.

B. elektronicznego sterowania przepustnicą.

C. elektromechanicznego hamulca postojowego.

D. stabilizujący tor jazdy pojazdu podczas pokonywania zakrętów.

System EPB, czyli Electronic Parking Brake, to po prostu elektromechaniczny hamulec postojowy. Takie rozwiązanie staje się coraz bardziej popularne w nowszych samochodach. Zamiast tradycyjnej dźwigni ręcznego hamulca, mamy tutaj przycisk lub przełącznik, a całość jest obsługiwana przez siłowniki elektryczne i moduł sterujący. Moim zdaniem to spore ułatwienie, szczególnie kiedy trzeba zaparkować na stromym podjeździe albo ruszyć pod górkę – system sam dobiera odpowiednią siłę, czego nie da się tak łatwo zrobić zwykłą dźwignią. Ciekawostka: niektóre EPB mają funkcję auto-hold, która automatycznie aktywuje hamulec postojowy, gdy zatrzymasz się na światłach i puszczasz pedał hamulca. Z punktu widzenia bezpieczeństwa, to też krok naprzód – układ może sam się załączyć w krytycznych sytuacjach, np. przy awarii hydrauliki hamulców. W praktyce, serwisowanie EPB wymaga już jednak specjalistycznego sprzętu diagnostycznego i wiedzy, więc nie jest to taki prosty układ jak dawniej. To typowy przykład, jak elektronika wkracza w klasyczne mechanizmy samochodu. W wielu instrukcjach fabrycznych zaleca się, by nie manipulować tym systemem bez odpowiednich narzędzi, bo łatwo o błędy albo uszkodzenie elektroniki. Dla mnie to dowód, że motoryzacja idzie mocno do przodu, choć czasem tęsknię za starym, pewnym hamulcem na linkę.

Pytanie 19

Ile zapłaci klient za wykonaną usługę przeglądu instalacji elektrycznej oraz wymiany świec w pojeździe z czterocylindrowym silnikiem ZS na podstawie załączonego cennika części i usług?

Cennik
Lp.	Wykonana usługa (czynność)	Cena [PLN]
1	Przegląd instalacji elektrycznej samochodu	160,00
2	Wymiana akumulatora	40,00
3	Wymiana alternatora	120,00
4	Wymiana świecy żarowej	10,00
5	Wymiana świecy zapłonowej	20,00
Lp.	Wartość jednostkowa części (podzespołu)	Cena [PLN]
1	Akumulator	220,00
2	Alternator	180,00
3	Świeca zapłonowa	30,00
4	Świeca żarowa	20,00

A. 190,00 PLN

B. 210,00 PLN

C. 360,00 PLN

D. 280,00 PLN

Wiele nieporozumień przy tego typu obliczeniach wynika z nieuwzględnienia pełnego zakresu usług lub błędnego rozpoznania części silnika. Często spotykam się z sytuacją, gdzie ktoś myli świece zapłonowe z żarowymi, zwłaszcza w silnikach wysokoprężnych typu ZS (czyli Diesel). W tym przypadku poprawna kalkulacja polega na zsumowaniu kosztu przeglądu instalacji elektrycznej (160,00 PLN), robocizny za wymianę czterech świec żarowych (4 × 10,00 PLN, czyli 40,00 PLN) oraz ceny samych świec (4 × 20,00 PLN, czyli 80,00 PLN). Uzyskujemy sumę 280,00 PLN. Przy wyborze kwoty 190,00 PLN lub 210,00 PLN typowym błędem jest nieuwzględnienie kosztów części zamiennych lub policzenie wymiany tylko jednej świecy, co nie odpowiada realiom obsługi silnika czterocylindrowego, gdzie zawsze wymienia się komplet. Z kolei odpowiedź 360,00 PLN to dość częsty efekt doliczenia wymiany świec zapłonowych zamiast żarowych (lub obu naraz), co nie ma zastosowania w Dieslu – tam świece zapłonowe w ogóle nie występują. W praktyce warsztatowej trzymanie się szczegółowego cennika i znajomość podstawowych różnic konstrukcyjnych silników to podstawa – i moim zdaniem warto poświęcić na to chwilę więcej, by uniknąć kosztownych nieporozumień. Analiza wszystkich pozycji po kolei, z rozróżnieniem na typ silnika i odpowiednie części, pokazuje, jak kluczowe są drobiazgi przy wycenie usług motoryzacyjnych. Takie pomyłki zdarzają się nawet wykwalifikowanym mechanikom, ale w branży liczy się skrupulatność i umiejętność czytania cennika ze zrozumieniem. W praktyce, jeśli nie jesteś pewien – zawsze warto dopytać lub sięgnąć do instrukcji obsługi pojazdu.

Pytanie 20

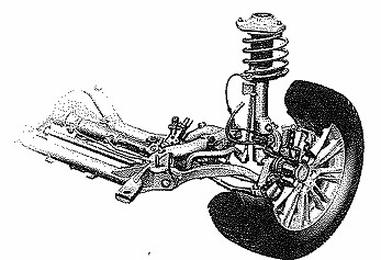

Na zdjęciu przedstawiono zawieszenie

A. na wahaczu wzdłużnym.

B. na podwójnych wahaczach poprzecznych.

C. na wahaczach skośnych.

D. McPhersona.

Zawieszenie na wahaczu wzdłużnym, wahaczach poprzecznych oraz wałkach skośnych to różne rozwiązania, które różnią się od zawieszenia McPhersona zarówno w budowie, jak i w działaniu. Wahacz wzdłużny, na przykład, składa się z jednego lub dwóch wahaczy, które są zamontowane równolegle do kierunku ruchu pojazdu. Tego typu zawieszenie często nie zapewnia takiej samej stabilności w zakrętach, jak McPherson, co może wpływać na bezpieczeństwo jazdy. Wahacze poprzeczne z kolei, które są stosowane w systemach typu double wishbone, oferują lepsze właściwości jezdne oraz możliwość regulacji geometrii, ale są bardziej skomplikowane i droższe w produkcji. Zastosowanie wahaczy skośnych, które są rzadziej spotykane, wiąże się z bardziej złożoną konstrukcją zawieszenia, co może prowadzić do zwiększenia masy pojazdu oraz trudności w serwisowaniu. W przypadku niezrozumienia różnic pomiędzy tymi rozwiązaniami, może dojść do mylnego wniosku, że wszystkie te systemy działają na zasadzie podobnych mechanizmów, co jest błędne. Kluczowe jest zrozumienie, że każdy typ zawieszenia ma swoje unikalne cechy i zastosowania, które powinny być dobierane odpowiednio do wymagań pojazdu oraz warunków jazdy.

Pytanie 21

Który z podzespołów pojazdu samochodowego, w przypadku stwierdzenia jego uszkodzenia, może być poddany ewentualnej naprawie lub regeneracji?

A. Tyrystor.

B. Przekaźnik kontaktronowy.

C. Sterownik BSI.

D. Buzzer piezoelektryczny.

W pytaniu padają propozycje kilku różnych podzespołów elektronicznych, które faktycznie można spotkać w układach pojazdów, ale tylko jeden z nich w realnych warunkach serwisowych jest naprawiany lub regenerowany. Przekaźnik kontaktronowy oraz buzzer piezoelektryczny to elementy, które ze względu na swoją prostą budowę i niską cenę praktycznie nie są naprawiane, tylko wymieniane na nowe. Buzzer piezoelektryczny, odpowiadający za generowanie dźwięków ostrzegawczych, jest najczęściej elementem jednorazowym – uszkodzenie sygnalizatora akustycznego nie daje możliwości regeneracji, a wymiana jest szybka i tania. Przekaźnik kontaktronowy również należy do elementów mało skomplikowanych – wymiana polega na odlutowaniu starego i wlutowaniu nowego przekaźnika, a naprawa byłaby nieopłacalna zarówno czasowo, jak i finansowo. Tyrystory z kolei, mimo że są ważnym elementem układów półprzewodnikowych, po uszkodzeniu właściwie zawsze podlegają wymianie. Próby ich naprawy są niepraktyczne i niezgodne z dobrymi praktykami branżowymi – wynika to z miniaturyzacji i braku możliwości przywrócenia pełnej sprawności półprzewodnika po uszkodzeniu struktury. Częstym błędem jest myślenie, że wszystkie elementy elektroniczne można naprawiać, jednak w rzeczywistości tylko wybrane, bardziej złożone moduły (np. sterowniki) poddaje się profesjonalnej naprawie lub nawet regeneracji przez specjalistyczne firmy. Takie podejście wynika z wartości tych podzespołów oraz dostępności technologii naprawczych. Pozostałe elementy, jak przekaźniki czy buzzery, wymienia się, bo tak jest po prostu szybciej i taniej. W codziennej praktyce warsztatowej to już standard i nie ma w tym żadnej filozofii – chodzi o efektywność i niezawodność naprawy.

Pytanie 22

W prądnicach prądu przemiennego (alternatorach) główne uzwojenie robocze zlokalizowane jest w

A. stojanie i wirniku.

B. stojanie.

C. stojanie i mostku prostowniczym.

D. wirniku.

Wiele osób myli rozmieszczenie uzwojeń w alternatorach, być może dlatego, że w klasycznych prądnicach prądu stałego główne uzwojenie znajdowało się w wirniku. Jednak dla prądnic prądu przemiennego, zasada jest zupełnie inna i wynika zarówno z fizyki działania, jak i z praktycznych wymagań eksploatacyjnych. Umieszczenie głównego uzwojenia roboczego w wirniku byłoby zupełnie nieopłacalne — musielibyśmy stosować złożone układy szczotek i pierścieni ślizgowych, żeby przenieść dużą moc, co prowadziłoby do nadmiernego zużycia tych elementów i awarii. Spotkałem się z przekonaniem, że uzwojenie robocze bywa rozdzielone pomiędzy stojan i wirnik – to jest typowy błąd wynikający ze zbyt pobieżnego potraktowania schematów maszyn. W rzeczywistości wirnik alternatora odpowiada za wytwarzanie pola magnetycznego (zwykle przez uzwojenie wzbudzenia), a sam prąd roboczy jest indukowany w uzwojeniach stojana. Z kolei odpowiedź mówiąca o 'stojanie i mostku prostowniczym' wskazuje na mylne utożsamianie elementów prostujących (jak mostki diodowe) z uzwojeniem roboczym, co jest błędem – mostek prostowniczy tylko przetwarza prąd wyjściowy, który już został wytworzony w stojanie. Uważam, że takie nieporozumienia biorą się z niewłaściwego rozpoznawania ról poszczególnych części alternatora. W praktyce branżowej zawsze dąży się do tego, by uzwojenie robocze było łatwo dostępne, dobrze chłodzone i bezpiecznie odizolowane – a to zapewnia jedynie jego umieszczenie w stojanie. Takie rozwiązanie rekomendują zarówno podręczniki do elektrotechniki, jak i wytyczne producentów. Warto na to zwracać szczególną uwagę podczas nauki, bo znajomość tej zasady przydaje się zarówno przy diagnostyce, jak i przy projektowaniu czy naprawie maszyn elektrycznych.

Pytanie 23

System ABS

A. zmniejsza długość drogi hamowania na nawierzchni o dużym współczynniku przyczepności

B. zawsze skraca drogę hamowania

C. zapewnia zachowanie prostoliniowego kierunku podczas hamowania na nawierzchni o dużej przyczepności

D. zapewnia zachowanie prostoliniowego kierunku podczas hamowania na nawierzchni o niskim współczynniku przyczepności

Istnieje szereg nieporozumień dotyczących działania układu ABS, co prowadzi do mylnych wniosków. Po pierwsze, stwierdzenie, że ABS skraca drogę hamowania na nawierzchni o dużym współczynniku przyczepności jest niezgodne z rzeczywistością. Na nawierzchniach o dobrej przyczepności, takich jak suchy asfalt, koła nie blokują się, a układ ABS nie jest aktywowany, co oznacza, że droga hamowania pozostaje taka sama. W przypadku nawierzchni o małym współczynniku przyczepności, ABS ma na celu zachowanie kontroli nad pojazdem, a nie skracanie drogi hamowania. Kolejnym błędnym założeniem jest przekonanie, że układ ten zawsze skraca drogę hamowania; w praktyce w sytuacjach krytycznych może to prowadzić do wydłużenia drogi hamowania, gdy kierowca nie dostosowuje swojej techniki jazdy do warunków panujących na drodze. Dodatkowo, mylenie ABS z systemem kontroli trakcji jest powszechnym błędem. Kontrola trakcji zapobiega utracie przyczepności podczas przyspieszania, a nie hamowania. Właściwe zrozumienie funkcji ABS jest kluczowe, aby w pełni wykorzystać jego możliwości w zapewnieniu bezpieczeństwa na drodze.

Pytanie 24

Przy wypełnianiu karty gwarancyjnej dla regenerowanej sprężarki systemu klimatyzacji trzeba podać

A. dane kontaktowe właściciela pojazdu

B. moc silnika auta

C. datę montażu sprężarki

D. dzień pierwszej rejestracji pojazdu

Podanie daty zamontowania sprężarki jest kluczowe dla prawidłowego funkcjonowania gwarancji. W przypadku regenerowanych komponentów, jak sprężarki układu klimatyzacji, producent często chce znać datę montażu, aby określić, kiedy rozpoczął się okres gwarancyjny. Standardy branżowe wymagają dokumentacji tego typu, aby zapewnić przejrzystość w procesie serwisowym oraz umożliwić szybką identyfikację ewentualnych problemów. Przykładowo, jeśli sprężarka ulegnie awarii, data montażu pomoże w ustaleniu, czy naprawa lub wymiana mieszczą się w ramach gwarancji. Dlatego ważne jest, aby użytkownicy dokładnie wypełniali karty gwarancyjne, co ma istotne znaczenie dla utrzymania efektywności układu klimatyzacji oraz dla przestrzegania procedur serwisowych.

Pytanie 25

Które z pokazanych na ilustracjach złączy służy do połączenia się z gniazdem OBD II w pojeździe?

A. Ilustracja 2

B. Ilustracja 4

C. Ilustracja 1

D. Ilustracja 3

Wybór innego złącza niż to przypisane do standardu OBD II świadczy zwykle o niezrozumieniu specyfiki nowoczesnych systemów diagnostycznych lub braku znajomości norm branżowych. Złącze OBD II ma unikalny, charakterystyczny kształt i dokładnie 16 pinów ustawionych w dwóch rzędach. To nie jest przypadek, lecz wynik międzynarodowych ustaleń, które miały zapewnić możliwość szybkiej i uniwersalnej diagnostyki pojazdów niezależnie od marki czy kraju pochodzenia auta. Często spotykanym błędem jest mylenie złącz OBD II z różnymi innymi typami wtyków używanych w motoryzacji, jak na przykład złącza ISO lub starsze, dedykowane konkretnej marce (np. złącza BMW, Mercedes, Fiat – charakterystyczne, ale nie uniwersalne). Zdarza się, że początkujący mechanicy lub osoby uczące się diagnostyki wybierają złącza o podobnej geometrii, jednak niepasujące do standardów – wynika to po części z faktu, iż na pierwszy rzut oka wiele złącz może wyglądać podobnie, zwłaszcza jeśli nie zwraca się uwagi na liczbę pinów czy układ prowadnic. Takie pomyłki uniemożliwią skuteczne wykonanie diagnostyki, a czasem mogą też doprowadzić do uszkodzenia urządzenia lub gniazda w pojeździe. W praktyce warsztatowej dobór poprawnego złącza jest kluczowy – używanie nieodpowiedniego adaptera nie tylko opóźnia naprawy, ale pokazuje brak przygotowania do pracy z nowoczesnymi systemami elektronicznymi. Warto od początku zwracać uwagę na szczegóły konstrukcyjne i wiedzieć, w jakich zastosowaniach wykorzystywane są poszczególne typy złączy. Standard OBD II został wprowadzony właśnie po to, by wyeliminować takie niejasności i ułatwić życie zarówno mechanikom, jak i użytkownikom aut.

Pytanie 26

Po uruchomieniu silnika jest odczuwalne i widoczne na obrotomierzu falowanie obrotów na biegu jałowym. Objawy takie wskazują na

A. uszkodzenie sondy lambda.

B. zanieczyszczenie przepustnicy.

C. usterkę układu zapłonowego.

D. usterkę układu zasilania.

Problem falowania obrotów na biegu jałowym bywa interpretowany na różne sposoby i łatwo tu o pomyłkę. Wiele osób zakłada, że główną przyczyną są kłopoty z układem zasilania paliwem, zapłonem czy nawet uszkodzona sonda lambda, bo przecież wszystkie te układy mają wpływ na pracę silnika. Jednak w praktyce, gdy obroty falują w sposób widoczny zaraz po odpaleniu, to najczęściej winowajcą jest przepływ powietrza – a przepustnica właśnie za to odpowiada. Usterki układu zasilania, takie jak awarie pompy paliwa czy wtryskiwaczy, zazwyczaj dają inne objawy: szarpanie podczas jazdy, nierówną pracę silnika pod obciążeniem, utrudnione odpalanie. Uszkodzenie sondy lambda rzeczywiście może powodować wzbogacenie lub zubożenie mieszanki, ale ECU ma systemy korekcyjne i przy samej awarii sondy raczej nie obserwuje się typowego falowania obrotów na luzie, tylko raczej wzrost spalania czy wyświetlenie kontrolki silnika. Układ zapłonowy, szczególnie cewki lub świece, powoduje nierówną pracę i wypadanie zapłonów, lecz to objawia się bardziej szarpaniem lub przygasaniem, a nie regularnym falowaniem obrotów na biegu jałowym. To często mylony temat, bo objawy są podobne, ale mechanik z doświadczeniem zawsze najpierw sprawdzi i wyczyści przepustnicę. To podstawowa procedura według dobrych praktyk serwisowych, szczególnie w samochodach z elektronicznym sterowaniem przepustnicy. Typowym błędem myślowym jest zakładanie, że skoro silnik nie pracuje równo, to musi być problem od razu z paliwem lub zapłonem, podczas gdy często wystarczy po prostu zadbać o czystość mechanizmu sterującego powietrzem. Zbyt pochopne diagnozowanie prowadzi do niepotrzebnych i kosztownych napraw, dlatego warto wiedzieć, co w praktyce najczęściej powoduje taki objaw.

Pytanie 27

Który z wymienionych komponentów jest źródłem nadwyżki hałasu wydobywającego się z obszaru mostu napędowego, a nasila się podczas pokonywania zakrętu?

A. Mechanizm różnicowy

B. Łożysko piasty koła

C. Przekładnia główna

D. Półoś napędowa

Mechanizm różnicowy to naprawdę ważny element w układzie napędowym samochodu. Dzięki niemu koła mogą obracać się z różną prędkością, co jest mega istotne, zwłaszcza jak pokonujemy zakręty. Działa to tak, że moment obrotowy jest przekazywany do kół, co pozwala im na swobodne poruszanie się. Fajnie, że w autach z napędem na cztery koła ten mechanizm dzieli napęd między przód a tył, co z kolei poprawia komfort jazdy. Zdarza się, że słychać hałas z okolic mostu napędowego, szczególnie na zakrętach, a to często znaczy, że łożyska lub zębatki w różnicowym mogą być zużyte. Regularna diagnostyka i serwisowanie mechanizmu według wskazówek producenta są naprawdę ważne, żeby nasze auto jeździło cicho i płynnie.

Pytanie 28

Zakres zmiany współczynnika wypełnienia w sygnale sterującym mikrokontrolerem ECU można odczytać za pomocą

A. multimetru analogowego.

B. rejestratora diagnostycznego.

C. miernika zniekształceń nieliniowych.

D. oscyloskopu.

Patrząc na możliwości oferowane przez miernik zniekształceń nieliniowych, rejestrator diagnostyczny czy nawet analogowy multimetr, widać, że żadne z tych urządzeń nie jest tak naprawdę projektowane z myślą o analizie sygnałów PWM czy wyznaczaniu współczynnika wypełnienia. Miernik zniekształceń nieliniowych służy raczej do oceny czystości przebiegów sinusoidalnych, najczęściej w torach audio, i nie daje szans na rzetelną ocenę parametrów przebiegów prostokątnych czy impulsowych. Rejestrator diagnostyczny, choć bywa wykorzystywany w warsztatach, zazwyczaj zapisuje i analizuje dane tekstowe lub proste przebiegi, ale nie pozwala zobaczyć w czasie rzeczywistym kształtu impulsów, zwłaszcza z taką precyzją, jak oscyloskop. Multimetr analogowy, popularny i prosty w obsłudze, mierzy najczęściej napięcie czy prąd, ale absolutnie nie nadaje się do pomiaru parametrów sygnału PWM, bo zwyczajnie uśrednia sygnał i nie pokaże nam, jak wygląda stosunek czasu załączenia do całkowitego okresu. W branżowej praktyce typowym błędem jest sądzić, że każde urządzenie mierzące napięcie nadaje się do wszystkich sygnałów – niestety, to nie działa dla sygnałów o zmieniającym się współczynniku wypełnienia. Pracując przy diagnostyce takich układów, zawsze warto sięgać po specjalistyczne narzędzia – właśnie dlatego oscyloskop jest standardem. Pozwala on nie tylko zobaczyć sygnał „na żywo”, ale dokładnie zmierzyć interesujące nas parametry, co w przypadku sterowania ECU jest często kluczowe dla poprawnej diagnostyki i naprawy. Wybór innych urządzeń to trochę jak próba zmierzenia temperatury linijką – każda metoda ma swoje ograniczenia i warto znać te granice, żeby nie wyciągać błędnych wniosków z pomiarów.

Pytanie 29

Zaznaczony na schemacie cyfrą 1 element, to bramka

A. Ex - OR.

B. NOT.

C. OR.

D. NAND.

Na schemacie pojawiają się różne typy bramek logicznych, co może być trochę mylące – w końcu symbole bywają do siebie podobne, zwłaszcza na pierwszy rzut oka. Pomylenie bramki OR z Ex-OR, NAND czy NOT to dość popularny błąd na początku nauki elektroniki cyfrowej. Ex-OR, czyli bramka XOR, ma charakterystyczny dodatkowy łuk przy wejściu i działa na zasadzie 'albo jedno, albo drugie, ale nie oba naraz', co jest wykorzystywane np. w układach sumujących lub do wykrywania zmian stanu logicznego. Bramkę NAND natomiast najłatwiej rozpoznać po kółeczku na wyjściu – to jest negacja AND, więc sygnał wyjściowy jest niski tylko wtedy, gdy na obu wejściach jest wysoki. Często stosuje się ją w praktyce ze względu na właściwości uniwersalne — z bramek NAND można zbudować każdą inną bramkę logiczną, co jest nawet standardem w technologii CMOS. Bramkę NOT łatwo odróżnić, bo ma tylko jedno wejście i główkujący trójkąt z kółeczkiem na końcu – jej działanie to po prostu negacja sygnału, czyli zamiana 0 na 1 i odwrotnie. Myślę, że problem wynika często z nieuwagi lub z automatycznego kojarzenia kształtu z nazwą, zamiast przeanalizowania sposobu działania. W praktyce rozpoznawanie tych symboli jest absolutnie konieczne, szczególnie gdy pracuje się z dokumentacją techniczną lub rysuje się własne układy. Warto jeszcze raz zerknąć do norm graficznych, takich jak IEC 60617, które jasno określają jak wyglądają poszczególne symbole logiczne – to bardzo pomaga w uniknięciu pomyłek przy późniejszych, bardziej zaawansowanych projektach. Praktyka pokazuje, że im więcej ćwiczeń z rysowania i analizowania schematów, tym szybciej i pewniej rozróżnia się te wszystkie rodzaje bramek.

Pytanie 30

W samochodzie z przednim napędem, w momencie skręcania w lewo słychać stuki w przednim kole. Opisane symptomy mogą sugerować zużycie

A. łożysk w piaście koła

B. przegubu napędowego

C. mechanizmu różnicowego

D. półosi napędowej

Wybór niewłaściwych odpowiedzi często wynika z niepełnego zrozumienia funkcji i działania poszczególnych elementów układu napędowego. Uznanie, że stuki w przednim kole mogą być spowodowane zużyciem półosi napędowej, jest błędne, ponieważ półosie są bardziej odpowiedzialne za przenoszenie momentu obrotowego na koła, a nie za ich zwrotny ruch, co nie powinno skutkować głośnymi odgłosami podczas skrętu. Mechanizm różnicowy, z kolei, jest odpowiedzialny za różnicowanie obrotów kół podczas skrętu, co również nie wiąże się z występowaniem stuków, lecz z ich płynnością. Z kolei zużycie łożysk w piaście koła może powodować zupełnie inne objawy, takie jak szumy lub wibracje, a nie stuki, które są typowe dla uszkodzonego przegubu. Często błędne wnioski wynikają z braku znajomości zasad działania tych elementów oraz ich wzajemnych interakcji. Kluczowe jest, aby mechanicy i użytkownicy pojazdów potrafili zidentyfikować właściwe objawy i zrozumieć, że różne uszkodzenia wpływają na pojazd w różny sposób, co wymaga od nich starannej analizy i odpowiednich działań serwisowych.

Pytanie 31

Kiedy konieczna jest wymiana uszczelki głowicy silnika?

A. przy wymianie uszczelniacza wału korbowego

B. przy naprawie gniazd zaworowych

C. przy wymianie pompy oleju

D. przy naprawie przekładni napędu wałka rozrządu

Wymiana uszczelki głowicy silnika jest kluczowym procesem, który ma na celu zapewnienie szczelności pomiędzy głowicą a blokiem silnika. Uszczelka głowicy jest szczególnie narażona na wysokie temperatury i ciśnienie, co sprawia, że podczas naprawy gniazd zaworowych, które wiążą się z demontażem głowicy, konieczne jest jej wymienienie. Usunięcie głowicy do naprawy gniazd wymaga jej ponownego uszczelnienia, aby zapobiec wyciekom płynów silnikowych i sprężonego powietrza. Praktycznym przykładem może być sytuacja, gdy podczas naprawy zauważono uszkodzenie gniazd, co skutkuje nieszczelnością. Wymiana uszczelki w tym kontekście jest standardową praktyką, aby zapewnić prawidłowe funkcjonowanie silnika po zakończeniu naprawy.

Pytanie 32

Strzałka ← na szkle lampy oznacza, że reflektor przeznaczony jest do

A. ruchu prawo lub lewostronnego.

B. ruchu lewostronnego.

C. świateł mijania i drogowych.

D. ruchu prawostronnego.

Strzałka skierowana w lewo (←) na szkle lampy samochodowej to dość charakterystyczne oznaczenie, które moim zdaniem nie jest zbyt dobrze znane wśród kierowców, a zdecydowanie warto się z nim zaznajomić. W praktyce oznacza ona, że reflektor został zaprojektowany do pojazdów poruszających się po drogach z ruchem lewostronnym, czyli np. w Wielkiej Brytanii, Irlandii, Australii czy Japonii. Wynika to z faktu, że kształt i ustawienie wiązki światła w reflektorze różni się w zależności od obowiązujących przepisów ruchu drogowego w danym kraju. Reflektory przeznaczone do ruchu lewostronnego są skonstruowane tak, aby nie oślepiać nadjeżdżających z przeciwka kierowców, a jednocześnie skutecznie oświetlać pobocze, po którym mogą się poruszać piesi czy rowerzyści. Z mojego doświadczenia wynika, że zamiana reflektorów między pojazdami z różnych krajów może prowadzić do poważnych problemów z homologacją oraz bezpieczeństwem – nie tylko z punktu widzenia przepisów, ale i praktycznej jazdy nocą. W Polsce ruch jest prawostronny, więc reflektory sprowadzane z Anglii czy Japonii (gdzie obowiązuje ruch lewostronny) wymagają przeróbki lub wymiany na odpowiednie. Warto też wiedzieć, że takie oznaczenia są zgodne z normami ECE (np. Regulamin 48 EKG ONZ), które jasno określają sposób montażu i oznaczania lamp w pojazdach. Zwracanie uwagi na takie detale to podstawa odpowiedzialnej pracy w branży motoryzacyjnej, bo bezpieczeństwo na drodze zaczyna się często właśnie od takich, wydawałoby się, drobiazgów.

Pytanie 33

Na fotografii przedstawiona jest żarówka samochodowa typu

A. H4.

B. H1.

C. H3.

D. H7.

Wybór nieprawidłowej odpowiedzi może wynikać z nieporozumień dotyczących klasyfikacji żarówek samochodowych. Żarówki H3, H4 i H7 różnią się od H1 nie tylko budową, ale także zastosowaniem. H3 to żarówka o pojedynczym włóknie, która zazwyczaj stosowana jest w światłach przeciwmgielnych, co sprawia, że jej kształt i konstrukcja są dostosowane do specyficznych warunków użycia. H4 natomiast to żarówka dual-filament, co oznacza, że ma dwa włókna, umożliwiając jednoczesne działanie świateł drogowych i mijania. Użytkownicy często mylą H4 z H1, ponieważ obie są stosowane w oświetleniu samochodowym, ale różnice w budowie i działaniu są znaczące. Żarówka H7, z kolei, również ma swoje unikalne zastosowanie, często w nowoczesnych pojazdach, gdzie stosuje się ją w systemach oświetlenia głównego. Typowe błędy prowadzące do tych pomyłek obejmują ogólne zamieszanie dotyczące oznaczeń oraz brak zrozumienia różnic między różnymi typami żarówek. Aby uniknąć takich nieporozumień, ważne jest zapoznanie się z dokumentacją techniczną pojazdu oraz standardami branżowymi, które jasno określają, jakie żarówki są odpowiednie dla danego modelu samochodu.

Pytanie 34

Cyfrą 4 w rozłożonym na części rozruszniku oznaczono uzwojenie

A. stojana.

B. twornika.

C. wirnika.

D. wzbudzenia.

Bardzo często spotykam się z sytuacją, że osoby uczące się elektrotechniki mylą uzwojenie wzbudzenia, twornika czy wirnika ze stojanem, co jest całkiem zrozumiałe przy pierwszych kontaktach z budową maszyn elektrycznych. Uzwojenie wzbudzenia i stojana to nie zawsze to samo – w klasycznych rozrusznikach uzwojenie wzbudzenia rzeczywiście znajduje się na stojanie, ale nie są to pojęcia tożsame. Twornik (czasami używany zamiennie z wirnikiem, choć nie zawsze poprawnie) to część wirująca, w której powstaje siła elektromotoryczna i która przenosi moment obrotowy na wał silnika. Uzwojenie twornika jest ułożone na jego obracającym się korpusie i współpracuje z komutatorem. Wirnik natomiast to ogólna nazwa dla części obracającej się maszyny, w rozruszniku właśnie nim jest twornik. Natomiast stojan to element nieruchomy – jego uzwojenie, oznaczone tu cyfrą 4, generuje pole magnetyczne niezbędne do pracy całego urządzenia. Myląc te pojęcia, można źle zdiagnozować usterkę lub pomylić się podczas demontażu albo naprawy. Spotykana jest też błędna praktyka polegająca na zakładaniu, że skoro coś jest uzwojeniem, to musi być na wirniku lub tworniku, a tymczasem rozrusznik wykorzystuje zarówno uzwojenie stojana, jak i wirnika, oba są ważne! W schematach technicznych i na dokumentacji warsztatowej zawsze rozróżnia się te elementy, co jest zgodne z dobrymi praktykami serwisowymi. Dlatego warto zapamiętać: uzwojenie stojana to te, które nie obraca się razem z wałem i znajduje się na statycznej, zewnętrznej części rozrusznika.

Pytanie 35

Pokazany na zdjęciu element należy do układu

A. zasilania silnika.

B. rozruchowego.

C. ABS.

D. klimatyzacji.

Wybór odpowiedzi związanej z innymi układami, takimi jak rozruchowy, klimatyzacji czy zasilania silnika, prowadzi do nieporozumień dotyczących funkcji poszczególnych komponentów pojazdu. Układ rozruchowy jest odpowiedzialny za uruchomienie silnika, w tym elementy takie jak akumulator i rozrusznik, a nie ma związku z hamowaniem. Z kolei układ klimatyzacji skupia się na zapewnieniu komfortu termicznego w kabinie pojazdu, co również nie ma nic wspólnego z systemem hamulcowym. Odpowiedź dotycząca zasilania silnika dotyczy systemów odpowiedzialnych za dostarczanie paliwa i powietrza do silnika, co jest zgoła inną funkcją niż kontrola hamowania. Typowe błędy w myśleniu, które mogą prowadzić do tych niepoprawnych odpowiedzi, obejmują mylenie funkcji układów w pojazdach oraz brak zrozumienia, jak różne systemy współpracują ze sobą w kontekście ogólnego bezpieczeństwa i wydajności pojazdu. Zrozumienie zasad działania systemu ABS oraz jego roli w hamowaniu jest kluczowe dla właściwego ocenienia działania i bezpieczeństwa pojazdu. W kontekście nowoczesnych standardów motoryzacyjnych, bezpieczeństwo na drodze wymaga znajomości i umiejętności diagnozowania nie tylko układów hamulcowych, ale także ich integracji z innymi systemami pojazdu.

Pytanie 36

W układzie zasilania, który podlega naprawie, uszkodzony transformator 230V/12 30A może być zastąpiony transformatorem

A. 230V/24 30A

B. 230V/12 20A

C. 230V/12 40A

D. 230V/24 20A

Wybór transformatora o parametrach 230V/12 20A nie jest wskazany, ponieważ obciążenie 30A znacząco przekracza jego maksymalne możliwości prądowe. Taki transformator mógłby ulegać przegrzaniu, co prowadziłoby do uszkodzenia zarówno transformatora, jak i podłączonego obciążenia. Zastosowanie transformatora o wyższym napięciu, jak w przypadku 230V/24, również nie jest odpowiednie, ponieważ zmiana napięcia wyjściowego na 24V wprowadza ryzyko uszkodzenia urządzeń zaprojektowanych do pracy przy 12V. W przypadku transformatora 230V/24 20A, dodatkowo spada jego wydajność prądowa, co czyni go również niewystarczającym dla danego układu. Typowe błędy myślowe w takich sytuacjach to nieprzemyślane podejście do wymagań prądowych lub napięciowych, co prowadzi do błędnego doboru komponentów. W kontekście bezpieczeństwa i efektywności systemów zasilania, istotne jest, aby wybierać urządzenia o parametrach odpowiednich dla konkretnego zastosowania, zgodnych z normami bezpieczeństwa oraz wytycznymi producentów.

Pytanie 37

Siła hamowania jednego z kół za pomocą hamulca zasadniczego była znikoma, podczas gdy siła hamowania hamulcem pomocniczym tego samego koła była w normie. W systemie hamulcowym koła zastosowano bębnowo-szczękowy układ hamulcowy. Może to sugerować

A. zatarcie cięgna elastycznego

B. zużycie okładzin ciernych

C. zatarcie rozpieracza mechanicznego

D. nieszczelność cylinderka hamulcowego

Zatarcie rozpieracza mechanicznego może prowadzić do problemów z siłą hamowania, jednak w tym konkretnym przypadku nie wyjaśnia ono niskiej siły hamowania przy jednoczesnej prawidłowej pracy hamulca pomocniczego. Rozpieracz mechaniczny odpowiada za rozciąganie szczęk hamulcowych, ale jego zatarcie najczęściej powoduje równomierne obniżenie siły hamowania na obu układach, co nie pokrywa się z przedstawionym opisem. Nieszczelność cylinderka hamulcowego jest bardziej prawdopodobnym wyjaśnieniem. Zatarcie cięgna elastycznego natomiast odnosi się do problemów z mechanizmem ręcznego hamulca, co w tej sytuacji nie jest istotne, gdyż dotyczy jedynie hamulca zasadniczego. Zużycie okładzin ciernych również nie powinno wpływać na różnicę w sile hamowania pomiędzy hamulcem zasadniczym a pomocniczym, chyba że byłoby skrajne, co nie jest wskazane w opisie. Często błędne wnioski wynikają z niepełnego rozumienia mechanizmów działania układów hamulcowych oraz ich wzajemnych interakcji.

Pytanie 38

Brak proporcjonalnego zwiększenia prędkości pojazdu w odniesieniu do wzrostu obrotów silnika podczas intensywnego przyspieszania może świadczyć o uszkodzeniu

A. sprzęgła

B. skrzyni biegów

C. mechanizmu różnicowego

D. przekładni głównej

Wybór przekładni głównej, mechanizmu różnicowego lub skrzyni biegów jako przyczyny problemu z przyspieszaniem jest błędny, ponieważ każdy z tych elementów pełni inną rolę w układzie napędowym. Przekładnia główna jest odpowiedzialna za przenoszenie mocy z silnika na koła, jednak nie ma wpływu na to, jak ta moc jest generowana w momencie, gdy silnik osiąga wyższe obroty. Uszkodzona przekładnia główna mogłaby powodować problemy z prędkością maksymalną, ale niekoniecznie z brakiem przyspieszenia przy wzroście obrotów silnika. Mechanizm różnicowy z kolei pozwala na różnicowanie prędkości obrotowej kół podczas skrętów, co również nie jest bezpośrednio związane z problemami przy przyspieszaniu. Skrzynia biegów, choć kluczowa w zakresie zmiany biegów, nie zareaguje na zmiany obrotów silnika, jeśli sprzęgło nie działa poprawnie. Typowym błędem myślowym jest mylenie symptomów uszkodzenia silnika, sprzęgła i przekładni, co prowadzi do nieprawidłowych diagnoz. Właściwe zrozumienie funkcji tych elementów jest kluczowe w diagnostyce problemów z przyspieszaniem.

Pytanie 39

Podczas wymiany akumulatora mechanik narażony jest na

A. poparzenie oczu gazami wydobywającymi się z akumulatora

B. uszkodzenie skóry przez elektrolit

C. porażenie prądem elektrycznym

D. skaleczenie dłoni krawędziami obudowy akumulatora

Porażenie prądem elektrycznym, uszkodzenie skóry elektrolitem, skaleczenie ręki krawędziami obudowy akumulatora oraz poparzenie oczu gazami wydobywającymi się z akumulatora to różne zagrożenia, które mogą wystąpić w trakcie wymiany akumulatora. Jednak nie wszystkie są równie prawdopodobne. Porażenie prądem elektrycznym, choć teoretycznie możliwe, występuje rzadziej, ponieważ akumulatory w pojazdach są systematycznie zabezpieczane przed przypadkowym kontaktem z prądem. Odpowiedzi dotyczące skaleczeń na krawędziach obudowy akumulatora również są mylące, ponieważ obudowy akumulatorów są zwykle gładkie, a ich krawędzie nie są na tyle ostre, aby stanowiły duże zagrożenie. Poparzenia oczu gazami wydobywającymi się z akumulatora są również rzadkie, ponieważ proces ładowania akumulatora i wydobywanie się gazów nie są bezpośrednio związane z wymianą akumulatora. Takie nieporozumienia mogą prowadzić do nieprawidłowych wniosków na temat ryzyk związanych z pracą przy akumulatorach. Kluczowe jest, aby mechanicy byli świadomi rzeczywistych zagrożeń i stosowali odpowiednie środki ostrożności, aby zminimalizować ryzyko uszkodzeń ciała.

Pytanie 40

Do prac związanych z obsługą i konserwacją przepustnicy silnika ZI nie wlicza się

A. wymiana silnika krokowego

B. skalibrowanie

C. sprawdzenie luzów

D. odkurzenie z nagaru

Oczyszczanie z nagaru, weryfikacja luzów oraz kalibracja to kluczowe czynności w zakresie konserwacji przepustnicy silnika ZI. Oczyszczanie z nagaru jest niezbędne, aby usunąć osady, które mogą prowadzić do ograniczenia przepływu powietrza, co z kolei wpływa na osiągi silnika. Weryfikacja luzów ma na celu zapewnienie, że mechanizmy przepustnicy działają w odpowiednich tolerancjach, co jest istotne dla precyzyjnego sterowania przepływem powietrza do silnika. Kalibracja jest niezbędna w celu dostosowania ustawień przepustnicy do bieżących parametrów pracy silnika, co ma kluczowe znaczenie dla wydajności paliwowej i emisji spalin. Pojęcie 'czynności obsługowo-konserwacyjnych' odnosi się do rutynowych zadań, które mają na celu zachowanie sprawności urządzenia, podczas gdy wymiana silnika krokowego jest bardziej zaawansowaną interwencją, często wymagającą specjalistycznego sprzętu i wiedzy. To rozróżnienie jest fundamentalne w kontekście utrzymania silników ZI, gdzie niewłaściwa interpretacja procedur konserwacyjnych może prowadzić do nieefektywności lub uszkodzeń systemu.
