Informacje o egzaminie:

Zawód: Technik pojazdów samochodowych
Kwalifikacja: MOT.05 - Obsługa, diagnozowanie oraz naprawa pojazdów samochodowych
Data rozpoczęcia: 24 maja 2026 23:54
Data zakończenia: 25 maja 2026 00:15

Egzamin zdany!

Wynik: 31/40 punktów (77,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Numerem "1" na rysunku oznaczono

A. główkę korbowodu.

B. panewkę korbowodową.

C. tulejkę korbowodową.

D. stopę korbowodu.

Odpowiedź "główka korbowodu" jest poprawna, ponieważ na rysunku numer "1" zaznaczone jest połączenie między korbowodem a tłokiem. Główka korbowodu jest kluczowym elementem w mechanizmie korbowym silników spalinowych, gdyż to właśnie ona umożliwia konwersję ruchu posuwisto-zwrotnego tłoka na ruch obrotowy wału korbowego. W praktyce, główka korbowodu jest mocowana do sworznia tłokowego, co pozwala na efektywne przekazywanie siły generowanej przez spalanie mieszanki paliwowo-powietrznej. Właściwie dobrana i zamocowana główka korbowodu wpływa na wydajność silnika, jego kulturę pracy i trwałość. W kontekście standardów branżowych, takie elementy jak główki korbowodu są poddawane rygorystycznym testom jakości oraz weryfikacji wytrzymałości materiałowej, aby zapewnić niezawodność w trudnych warunkach pracy. Dlatego zrozumienie roli główki korbowodu w mechanizmie silnika jest niezbędne dla inżynierów zajmujących się projektowaniem i diagnostyką jednostek napędowych.

Pytanie 2

Stopień zużycia oleju silnikowego należy określić, wykonując pomiar

A. refraktometrem.

B. wiskozymetrem.

C. pirometrem.

D. multimetrem.

Do oceny stopnia zużycia oleju silnikowego w warunkach warsztatowych podstawowym parametrem jest jego lepkość, a do jej pomiaru stosuje się właśnie wiskozymetr. Olej w trakcie eksploatacji traci swoje właściwości smarne: dodatki uszlachetniające się wypalają, pojawiają się zanieczyszczenia paliwem, sadzą, wodą, a wysoka temperatura powoduje utlenianie. To wszystko powoduje zmianę lepkości – najczęściej spadek, ale bywa też wzrost przy dużym zanieczyszczeniu. Wiskozymetr pozwala w sposób obiektywny zmierzyć czas przepływu oleju przez kalibrowany otwór albo określić jego opór przepływu w zadanej temperaturze, najczęściej odniesionej do norm SAE i API. Moim zdaniem to jedno z bardziej niedocenianych narzędzi w diagnostyce silników, bo większość mechaników patrzy tylko na przebieg kilometrów lub interwał czasowy, a rzadziej na realny stan środka smarnego. W praktyce, w dobrym serwisie można np. porównać lepkość świeżego oleju z tym po przebiegu 10–15 tys. km i ocenić, czy warunki eksploatacji (krótkie odcinki, jazda miejska, wysokie obciążenia) nie powodują przyspieszonej degradacji. Wiskozymetr świetnie się sprawdza także przy weryfikacji, czy nie wlano oleju o niewłaściwej klasie lepkościowej, co ma bezpośredni wpływ na ciśnienie oleju, smarowanie panewek, turbosprężarki oraz na rozruch na zimno. Dobre praktyki serwisowe mówią, że przy podejrzeniu problemów z układem smarowania warto oprócz pomiaru ciśnienia oleju właśnie sprawdzić jego lepkość, a do tego wiskozymetr jest podstawowym, fachowym przyrządem pomiarowym.

Pytanie 3

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 4

W celu ustalenia luzu w układzie kierowniczym pojazdu, jakie działania można podjąć?

A. listwą pomiarową

B. organoleptycznie

C. na rolkach

D. na wyważarce

Lokalizacja luzu w układzie kierowniczym za pomocą wyważarki nie jest właściwym podejściem, ponieważ wyważarki są narzędziami do analizy stanu kół oraz opon, a nie układów kierowniczych. Ich głównym zadaniem jest ocena równowagi koła, co nie ma bezpośredniego związku z luzami w mechanizmach kierowniczych. Użycie listwy pomiarowej w kontekście diagnostyki luzów również nie jest standardową metodą. Listwy pomiarowe są stosowane głównie do precyzyjnego pomiaru wymiarów elementów, a nie do oceny ruchomości czy luzów w układzie kierowniczym. Przekonanie, że można ocenić luz w tych wymiarach, prowadzi do błędnych wniosków o stanie technicznym pojazdu. Również lokalizacja luzu na rolkach jest nieadekwatna, ponieważ rolki stosuje się w innych kontekstach, jak na przykład w testowaniu zawieszenia pojazdu. Typowe błędy myślowe związane z tymi podejściami wynikają z nieznajomości zasad funkcjonowania układów kierowniczych oraz nieodpowiedniego przypisania narzędzi do zadań, do których nie zostały zaprojektowane. Wiedza na temat funkcji i zastosowania narzędzi diagnostycznych jest kluczowa, aby zapewnić skuteczne i bezpieczne diagnozowanie stanu technicznego pojazdu.

Pytanie 5

Jak wykonuje się pomiar wysokości krzywki wałka rozrządu?

A. szczelinomierzem

B. głębokościomierzem

C. suwmiarką noniuszową

D. mikromierzem do pomiarów wewnętrznych

Pomiar wysokości krzywki wałka rozrządu za pomocą suwmiarki noniuszowej jest najlepszą metodą, ponieważ ten przyrząd pomiarowy pozwala na uzyskanie dokładnych wartości z zachowaniem wysokiej precyzji. Suwmiarka noniuszowa, znana z możliwości pomiaru w zakresie milimetra i submilimetra, jest idealna do tego zadania, gdyż umożliwia pomiar zarówno zewnętrzny, jak i wewnętrzny oraz głębokości. W przypadku pomiarów wysokości krzywki, suwmiarka noniuszowa pozwala na bezpośrednie odczytanie wartości, co jest kluczowe dla zachowania odpowiednich tolerancji. Dobrym przykładem zastosowania tej metody jest przeprowadzanie pomiarów wysokości krzywek w silnikach, co ma kluczowe znaczenie dla prawidłowego działania układu rozrządu. W standardach branżowych, takich jak ISO 6743, podkreśla się znaczenie precyzyjnych pomiarów w inżynierii mechanicznej, co czyni użycie suwmiarki noniuszowej najlepszym wyborem.

Pytanie 6

Maksymalna dopuszczalna zawartość CO (tlenku węgla) w spalinach dla silników benzynowych wyprodukowanych po 2004 roku, w czasie biegu jałowego, nie powinna być większa niż

A. 3,5% objętości spalin

B. 2,5% objętości spalin

C. 1,5% objętości spalin

D. 0,3% objętości spalin

Wybór odpowiedzi innych niż 0,3% objętości spalin wskazuje na brak zrozumienia norm emisji zanieczyszczeń oraz regulacji dotyczących silników spalinowych. Na przykład, podanie wartości 1,5% lub 2,5% nie tylko przekracza aktualne normy, ale także nie uwzględnia technologii, które zostały wprowadzone do silników po 2004 roku. Silniki współczesne są wyposażone w zaawansowane systemy oczyszczania spalin, które skutecznie redukują emisję tlenku węgla do poziomów znacznie poniżej 0,3%. Również warto zauważyć, że normy emisji takich jak Euro 5, które zaczęły obowiązywać od 2009 roku, wymuszają dalsze ograniczenie emisji dla nowych pojazdów. Wybierając wartości 3,5% lub inne, można wskazać na typowe błędy myślowe, takie jak mylenie biegu jałowego z innymi warunkami pracy silnika. W rzeczywistości na biegu jałowym emisja powinna być monitorowana w bardzo kontrolowanych warunkach, a wartości przekraczające 0,3% stanowią poważne naruszenie przepisów, które mogą skutkować koniecznością przeprowadzenia naprawy lub modyfikacji układu wydechowego. Należy pamiętać, że zrozumienie tych norm jest kluczowe dla wszystkich, którzy pracują w branży motoryzacyjnej oraz zajmują się diagnostyką silników.

Pytanie 7

Podczas ustawiania geometrii kół przednich samochodu, w którym istnieje możliwość regulacji wszystkich kątów, kolejność ustawień jest następująca:

A. wyprzedzenie sworznia zwrotnicy, pochylenie każdego koła, a następnie ustawienie zbieżności kół.

B. Ustawienie zbieżności kół, pochylenie każdego koła, a następnie wyprzedzenie sworznia zwrotnicy każdego koła.

C. pochylenie każdego koła, wyprzedzenie sworznia zwrotnicy każdego koła, a na końcu ustawienie zbieżności kół.

D. wyprzedzenie sworznia zwrotnicy każdego koła, ustawienie zbieżności kół, a następnie pochylenie każdego koła.

W regulacji geometrii kół bardzo łatwo popełnić błąd logiczny: skupić się na tym, co widać najszybciej, czyli na zbieżności, i traktować ją jako punkt wyjścia, a nie punkt końcowy. Ustawianie zbieżności jako pierwszego parametru jest nieprawidłowe, bo zarówno wyprzedzenie sworznia zwrotnicy, jak i pochylenie koła powodują zmianę położenia piasty i całej zwrotnicy względem osi pojazdu. W praktyce oznacza to, że jeśli ktoś zacznie od toe, a potem skoryguje caster lub camber, to zmieni długości efektywne drążków kierowniczych i cała wcześniejsza regulacja przestaje mieć sens. To jest taki typowy błąd: patrzymy na opony, widzimy, że się ścierają nierówno, więc ktoś od razu "kręci" końcówkami drążków, zamiast zacząć od sprawdzenia podstawowych kątów zawieszenia. Innym nieporozumieniem jest przesuwanie regulacji pochylenia na sam koniec. Camber, podobnie jak caster, wpływa na geometrię przestrzenną całej zwrotnicy i zmienia wektor sił działających na koło podczas jazdy. Jeżeli ustawi się go po zbieżności, trzeba ponownie mierzyć i korygować toe, bo zmieni się rozstaw kół i ich ustawienie względem osi symetrii pojazdu. Kolejna mylna intuicja to traktowanie wszystkich kątów jako niezależnych, tak jakby można było je ustawiać w dowolnej kolejności. W realnym zawieszeniu McPhersona czy wielowahaczowym każdy ruch śruby regulacyjnej po stronie sworznia lub wahacza wpływa na kilka parametrów naraz. Standardy branżowe i instrukcje producentów urządzeń do geometrii jasno wskazują na zasadę: najpierw kąt pochylenia osi obrotu koła (wyprzedzenie sworznia), potem kąt pochylenia koła, a dopiero na końcu zbieżność. Pomijanie tej kolejności skutkuje tym, że samochód może mieć pozornie "dobrą" zbieżność na wydruku, a w praktyce dalej będzie ściągał, opony będą się ścierały po skosie, a kierownica nie będzie stabilnie trzymać prostego kierunku. Z mojego doświadczenia wynika, że wielu uczniów i początkujących mechaników po prostu odwraca logikę: zamiast najpierw ustabilizować bazę (caster i camber), to od razu łapie się za to, co najłatwiej zmierzyć i wyregulować, czyli toe. I właśnie to prowadzi do takich błędnych odpowiedzi, jak ustawianie zbieżności na początku lub mieszanie kolejności regulacji camber–caster–toe w dowolny sposób.

Pytanie 8

Wymontowane ze skrzyni biegów pierścienie uszczelniające Simmera należy przy montażu

A. wymienić na nowe.

B. pozostawić w swoich gniazdach.

C. zregenerować, gdy są uszkodzone.

D. pozamieniać miejscami.

W przypadku pierścieni uszczelniających typu Simmera przyjętym standardem w mechanice pojazdowej jest zasada: jeśli simmering został wymontowany ze skrzyni biegów, przy ponownym montażu zawsze montuje się nowy element. Wynika to z budowy tego uszczelnienia – warga uszczelniająca jest wykonana z elastomeru, który z czasem twardnieje, odkształca się trwale i dopasowuje do konkretnego wałka oraz jego zużycia. Po wyjęciu simmeringu nie ma już gwarancji właściwego docisku wargi do powierzchni czopa wałka, a sprężynka dociskowa też może mieć już mniejszą siłę. Moim zdaniem ryzykowanie ponownym montażem starego uszczelniacza przy skrzyni biegów, gdzie pracuje olej przekładniowy i gdzie wyciek może szybko uszkodzić przekładnię, po prostu się nie opłaca. W praktyce warsztatowej zawsze przy demontażu półosi, wałków czy przy naprawie skrzyni biegów planuje się w kosztorysie nowe simmeringi – wałka sprzęgłowego, wałków wybieraka, półosi napędowych. To jest zgodne z zaleceniami producentów i dobrą praktyką serwisową. Nowy pierścień ma nieuszkodzoną krawędź uszczelniającą, świeży materiał gumowy, właściwy nacisk na wałek i odpowiednią elastyczność, co zapewnia szczelność przy różnych temperaturach i obrotach. Przy montażu nowego simmeringu stosuje się też odpowiednią technikę: lekkie przesmarowanie wargi olejem przekładniowym lub smarem montażowym, dokładne oczyszczenie gniazda i czopa wałka, wprasowanie równo na odpowiednią głębokość, najlepiej przyrządem o odpowiedniej średnicy. Dzięki temu skrzynia biegów pracuje bez wycieków, nie ma ryzyka zanieczyszczenia okładzin sprzęgła olejem, a klient nie wraca z reklamacją po kilku tygodniach.

Pytanie 9

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 10

Oblicz czas obsługi pojazdu o przebiegu 60 tys. km. Wykorzystaj dane z tabeli.

Nazwa operacji	Przebieg (tys. km)
	15	30	60	100	160
	Czas wykonania operacji [min]
Kontrola oświetlenia	15	15	15	15	15
Wymiana płynów	-	10	30	50	50
Kontrola układu hamulcowego	10	10	15	15	20
Zabezpieczenia antykorozyjne nadwozia	30	-	-	30	-
Kontrola układu paliwowego	-	20	-	40	-
Kontrola zawieszenia	10	10	15	15	25

A. 65 minut

B. 165 minut

C. 185 minut

D. 75 minut

Poprawna odpowiedź to 75 minut, co jest wynikiem dokładnego zsumowania czasów poszczególnych operacji serwisowych wymaganych dla pojazdu o przebiegu 60 tys. km. Kontrola oświetlenia trwa 15 minut, wymiana płynów to 30 minut, a kontrola układu hamulcowego i paliwowego po 15 minut każda. Łącznie daje to 15 + 30 + 15 + 15 = 75 minut. Takie podejście do obliczeń jest zgodne z dobrymi praktykami w branży motoryzacyjnej, gdzie dokładność czasu obsługi pojazdu jest kluczowa dla planowania serwisu. Wiedza na temat poszczególnych operacji serwisowych i ich czasów jest niezbędna dla mechaników, aby efektywnie zarządzać harmonogramem prac oraz informować klientów o przewidywanym czasie naprawy. Zrozumienie tych operacji pozwala również na lepsze prognozowanie kosztów serwisowych, co jest istotne z perspektywy zarządzania flotą pojazdów lub w kontekście indywidualnego właściciela samochodu.

Pytanie 11

Z zamieszczonego rysunku montażowego przedniego zawieszenia pojazdu wynika, że nakrętki łącznika stabilizatora należy dokręcać z momentem

A. 45 Nm

B. 85 Nm

C. 20 Nm

D. 30 Nm

Prawidłowy moment dokręcania nakrętek łącznika stabilizatora w tym zawieszeniu to 45 Nm. Widać to bezpośrednio na rysunku montażowym – przy łączniku stabilizatora jest zaznaczone właśnie 45 Nm, a nie niższe czy wyższe wartości przypisane do innych śrub i nakrętek. W praktyce taki moment jest typowy dla nakrętek M10/M12 w elementach zawieszenia pracujących w ruchu wahliwym. Jest wystarczająco duży, żeby połączenie się nie luzowało przy pracy stabilizatora (który przenosi spore siły poprzeczne na zakrętach), ale jednocześnie nie na tyle wysoki, żeby uszkodzić gwint, zgnieść element gumowy w łączniku albo zdeformować gniazdo w amortyzatorze czy w wahaczu. Z mojego doświadczenia mechanicy, którzy trzymają się momentów z dokumentacji serwisowej, mają dużo mniej problemów z późniejszymi stukami w zawieszeniu i reklamacjami klientów. Dobra praktyka jest taka, żeby zawsze używać klucza dynamometrycznego i dokręcać nakrętki łącznika dopiero wtedy, gdy auto stoi na kołach lub zawieszenie jest dociążone (symulacja pozycji roboczej). Pozwala to uniknąć naprężeń w gumach i ich szybszego wybicia. Warto też pamiętać, że producenci podają momenty dokręcania przy czystych gwintach, bez nadmiaru smaru czy korozji – wtedy 45 Nm rzeczywiście zapewnia prawidłowe napięcie wstępne połączenia. W wielu instrukcjach serwisowych dla podobnych konstrukcyjnie zawieszeń wartości rzędu 40–50 Nm dla łączników stabilizatora są standardem, więc ta liczba nie jest przypadkowa, tylko wynika z obliczeń konstruktorów i testów wytrzymałościowych.

Pytanie 12

Czym są elementy wałka rozrządu?

A. pierścienie

B. gniazda

C. łożyska

D. krzywki

Krzywki to istotne elementy wałka rozrządu, które mają kluczowe znaczenie dla synchronizacji ruchu zaworów w silniku spalinowym. Ich głównym zadaniem jest przekształcanie obrotowego ruchu wałka w liniowy ruch zaworów, co pozwala na odpowiednie otwieranie i zamykanie zaworów w ustalonych momentach cyklu pracy silnika. Krzywki są zaprojektowane w taki sposób, aby zapewnić precyzyjne działanie oraz minimalizować tarcie, a ich kształt i rozmiar są dostosowane do specyfikacji danego silnika. W praktyce, projektanci silników bazują na standardach takich jak ISO 9001, co zapewnia wysoką jakość produkcji i niezawodność działania wałków rozrządu. W zastosowaniu motoryzacyjnym, odpowiedni dobór krzywek może znacząco wpłynąć na osiągi silnika, jego efektywność paliwową oraz emisję spalin, dlatego inżynierowie często korzystają z symulacji komputerowych oraz testów w warunkach rzeczywistych, aby zoptymalizować te elementy. Ostatecznie, krzywki są nie tylko kluczowym komponentem, ale również istotnym czynnikiem wpływającym na ogólną wydajność i kulturę pracy silnika.

Pytanie 13

Aby zweryfikować poprawność przeprowadzonej naprawy układu kierowniczego, należy zrealizować

A. jazdę próbną

B. badanie na stanowisku rolkowym

C. pomiar siły hamowania

D. sprawdzenie luzu elementów układu zawieszenia

Próba na stanowisku rolkowym jest stosunkowo popularną metodą oceny działania układu napędowego pojazdu, jednak nie jest to podejście, które w pełni odzwierciedla rzeczywiste warunki drogowe. Stanowisko rolkowe pozwala na ocenę siły hamowania oraz sprawności układu napędowego, ale nie zapewnia informacji o zachowaniu układu kierowniczego w dynamicznych warunkach jazdy. Można w ten sposób wykryć niektóre wady, ale kluczowe aspekty, takie jak responsywność kierownicy czy działanie asystenta kierowcy, pozostaną niewykryte. Kontrola luzu elementów układu zawieszenia, chociaż istotna dla bezpieczeństwa i komfortu jazdy, nie jest wystarczająca do weryfikacji poprawności naprawy układu kierowniczego. Luz w zawieszeniu może wpływać na komfort jazdy, ale niekoniecznie na samą mechanikę kierowania. Podobnie pomiar siły hamowania, choć krytyczny dla bezpieczeństwa, nie dostarcza informacji o precyzji pracy układu kierowniczego. Często pojazdy mogą przechodzić techniczne testy w kontrolowanych warunkach, ale na drodze mogą działać zupełnie inaczej, dlatego jazda próbna pozostaje niezastąpionym narzędziem w ocenie stanu technicznego układu kierowniczego.

Pytanie 14

Jaką częścią łączy się wał korbowy z tłokiem?

A. zaworu

B. korbowodu

C. popychacza

D. sworznia

Wiesz, odpowiedź, którą zaznaczyłeś, to korbowód. To naprawdę ważny element w silnikach spalinowych i innych mechanizmach. Jego zadaniem jest przekształcanie ruchu posuwistego tłoka na ruch obrotowy wału korbowego. Bez korbowodu wszystko by się rozjechało. Ciekawostka: korbowody są zwykle wykonane z materiałów takich jak stal czy aluminium wzmocnione kompozytami, bo muszą wytrzymać naprawdę duże obciążenia. Mówiąc o silnikach samochodowych, to jego działanie jest kluczowe dla wydajności całego silnika. W projektowaniu korbowodów zwraca się też uwagę na to, żeby były jak najlżejsze, ale nadal wystarczająco mocne. To ma ogromne znaczenie zwłaszcza w sportach motorowych.

Pytanie 15

Aby zmierzyć bicie boczne tarczy sprzęgła, należy zastosować

A. mikrometr.

B. czujnik zegarowy.

C. średnicówkę mikrometryczną.

D. diagnoskop.

Czujnik zegarowy jest urządzeniem pomiarowym, które doskonale nadaje się do precyzyjnego określania bicia bocznego tarczy sprzęgła. Dzięki swojej budowie, czujnik zegarowy umożliwia dokładne pomiary małych odchyleń, co jest kluczowe dla zapewnienia prawidłowej pracy komponentów mechanicznych. Przykładowo, w procesie ustawiania sprzęgła w pojazdach, czujnik zegarowy pozwala na szybkie i dokładne określenie, czy tarcza jest zainstalowana prawidłowo, co w konsekwencji wpływa na efektywność przenoszenia momentu obrotowego. Zgodnie z najlepszymi praktykami w branży motoryzacyjnej, regularne sprawdzanie bicia bocznego tarczy sprzęgła z wykorzystaniem czujnika zegarowego jest zalecane, aby zminimalizować ryzyko awarii i przedłużyć żywotność elementów układu napędowego. Należy również zwrócić uwagę na kalibrację czujnika, aby zapewnić jego dokładność oraz wiarygodność odczytów, co jest niezbędne w kontekście diagnostyki pojazdów.

Pytanie 16

Zapieczoną śrubę w układzie zawieszenia należy poluzować za pomocą

A. podgrzewacza indukcyjnego.

B. rurhaka.

C. młotka.

D. szlifierki kątowej.

Podgrzewacz indukcyjny to w warsztacie taki trochę „sprzęt do zadań specjalnych” właśnie na zapieczone śruby w zawieszeniu i innych elementach podwozia. Działa bezkontaktowo: wytwarza zmienne pole magnetyczne, które nagrzewa stalowy element od środka, bardzo lokalnie. Dzięki temu gwint śruby i nakrętki rozszerzają się termicznie, rdza i zapieczenia puszczają, a Ty możesz śrubę odkręcić normalnym kluczem, bez brutalnej siły. Co ważne, ogrzewasz praktycznie samą śrubę, a nie całą okolicę, jak przy palniku. To ogromny plus przy elementach gumowych, przegubach, osłonach, przewodach hamulcowych czy plastikowych mocowaniach w pobliżu – minimalizujesz ryzyko ich uszkodzenia. W nowoczesnych serwisach i zgodnie z dobrymi praktykami branżowymi do odkręcania zapieczonych połączeń gwintowych w zawieszeniu, zwłaszcza przy aluminiowych wahaczach, cienkościennych jarzmach amortyzatorów czy zwrotnicach, coraz częściej zaleca się właśnie podgrzewacz indukcyjny zamiast palnika gazowego. Moim zdaniem to jest po prostu bezpieczniejsze, bardziej przewidywalne i powtarzalne. Dodatkowo ograniczasz ryzyko przegrzania struktury materiału, bo temperatura rośnie szybko, ale w małym obszarze i masz nad tym całkiem dobrą kontrolę. W praktyce wygląda to tak: czyścisz dostęp do łba śruby, zakładasz cewkę podgrzewacza jak najbliżej gwintu, nagrzewasz kilka–kilkanaście sekund, spryskujesz penetrantem (który wciąga się w szczeliny po rozszerzeniu materiału) i dopiero wtedy używasz klucza. W wielu przypadkach śruba „puszcza” bez żadnego katowania zawieszenia, bez rozbijania stożków młotkiem czy cięcia elementów. To jest dokładnie to, o co chodzi w profesjonalnej, bezpiecznej obsłudze zawieszenia – skutecznie, ale bez demolowania części dookoła.

Pytanie 17

W celu przeprowadzenia pomiaru zadymienia spalin samochodu nie powinno się

A. podłączać analizatora spalin

B. kontrolować szczelność układu wydechowego

C. przymocowywać sond do końca rury wydechowej

D. podgrzewać silnika do temperatury 80°C

Każda z analizowanych odpowiedzi w kontekście wykonania pomiaru zadymienia spalin niesie ze sobą ważne aspekty techniczne, które są kluczowe dla prawidłowego procesu oceny emisji spalin. Mocowanie sondy w końcówce rury wydechowej to nie tylko важny krok, ale wręcz niezbędny do uzyskania precyzyjnych danych o zadymieniu. Niewłaściwe umiejscowienie sondy może prowadzić do zafałszowania wyników, co w praktyce oznacza, że pomiar może nie oddać rzeczywistego stanu emisji pojazdu. Szczelność układu wydechowego jest równie istotną kwestią, ponieważ jakiekolwiek nieszczelności mogą prowadzić do wycieku spalin, co z kolei skutkuje błędami w ocenie ich jakości. Natomiast rozgrzanie silnika do temperatury 80°C jest praktyką, która ma na celu stabilizację parametrów jego pracy. W przypadku pomiarów emisji spalin, temperatura ma wpływ na procesy spalania oraz na skład chemiczny spalin. Wiele osób może myśleć, że podłączenie analizatora spalin jest kluczowe w każdym pomiarze, jednak w kontekście pomiaru zadymienia spalin nie jest to wymagane. Skupienie się na zadymieniu wymaga innego podejścia, które często pomija bezpośrednie wykorzystanie analizatorów. Warto zwrócić uwagę na to, że pomiar zadymienia spalin jest istotnym elementem oceny jakości pracy silnika, a nieprawidłowe podejścia mogą prowadzić do mylnych wniosków oraz nieefektywnego działania układów wydechowych, co może skutkować naruszeniem norm ochrony środowiska.

Pytanie 18

Nowoczesne bloki silników spalinowych wykonane są najczęściej

A. ze stopów aluminium.

B. z żeliwa stopowego.

C. ze staliwa węglowego.

D. ze stali nierdzewnej.

Poprawnie wskazane stopy aluminium to dziś standard w nowoczesnych blokach silników spalinowych, zwłaszcza w samochodach osobowych. Producenci dążą do maksymalnego obniżenia masy pojazdu, bo każdy kilogram mniej to niższe zużycie paliwa, lepsze osiągi i łatwiejsze spełnienie norm emisji spalin Euro 6 czy nowszych. Aluminium ma dużo mniejszą gęstość niż żeliwo, więc blok z aluminium jest wyraźnie lżejszy przy porównywalnej sztywności, szczególnie jeśli zastosuje się odpowiednie żebra i wzmocnienia konstrukcyjne. Dodatkowo stopy aluminium bardzo dobrze przewodzą ciepło, co ułatwia odprowadzanie energii cieplnej z cylindrów do układu chłodzenia. Dzięki temu silnik pracuje w bardziej stabilnych warunkach temperaturowych, co wpływa na trwałość i kulturę pracy. W praktyce w warsztacie często spotyka się bloki aluminiowe z żeliwnymi tulejami cylindrowymi wprasowanymi lub wylewanymi, co łączy zalety obu materiałów: dobrą odporność na zużycie powierzchni cylindra (żeliwo) i niską masę oraz dobre przewodnictwo cieplne (aluminium). Takie rozwiązanie jest zgodne z dobrymi praktykami konstrukcyjnymi stosowanymi przez większość dużych producentów, jak VW, BMW, PSA czy Toyota. Warto też pamiętać, że obróbka mechaniczna aluminium jest łatwiejsza, co ma znaczenie przy regeneracji gwintów, planowaniu powierzchni przylgowych głowicy czy montażu wkładek naprawczych. Oczywiście stawia to też konkretne wymagania serwisowe – np. ostrożniejsze dokręcanie śrub z użyciem klucza dynamometrycznego, bo aluminium jest bardziej podatne na uszkodzenia gwintów. Z mojego doświadczenia w warsztatach widać wyraźnie trend odchodzenia od ciężkich bloków żeliwnych, szczególnie w silnikach o mniejszej pojemności i doładowanych, gdzie liczy się każdy detal związany z masą i chłodzeniem.

Pytanie 19

Spełnienie zasady Ackermana zapewnia

A. równe kąty skrętu kół osi kierowanej w czasie jazdy po łuku.

B. trapezowy mechanizm zwrotniczy.

C. jedynie układ kierowniczy z zębatkową przekładnią kierowniczą.

D. utratę przyczepności kół osi kierowanej w czasie jazdy po łuku.

Poprawnie powiązałeś zasadę Ackermana z trapezowym mechanizmem zwrotniczym. W praktyce chodzi o to, żeby przy skręcie pojazdu każde z kół osi kierowanej poruszało się po swoim „naturalnym” łuku, bez poślizgu bocznego. Trapezowy mechanizm zwrotniczy (układ dźwigni przy zwrotnicach i drążku poprzecznym) jest tak zaprojektowany, aby koło wewnętrzne skręcało pod większym kątem niż koło zewnętrzne. Dzięki temu przedłużenia osi kół przecinają się mniej więcej w jednym punkcie – w środku łuku jazdy. To właśnie jest praktyczne spełnienie zasady Ackermana. W dobrze ustawionym układzie kierowniczym ogranicza się zużycie opon, zmniejsza opory toczenia podczas pokonywania zakrętów i poprawia stabilność pojazdu. Z mojego doświadczenia, przy badaniu geometrii kół na stacji kontroli albo w warsztacie, bardzo łatwo widać skutki złej kinematyki skrętu: opony „piszczą” przy wolnym manewrowaniu, pojawia się charakterystyczne szuranie, a bieżnik ściera się po bokach w nienaturalny sposób. Trapezowy mechanizm zwrotniczy jest standardem konstrukcyjnym w klasycznych zawieszeniach z osobnymi zwrotnicami, i to niezależnie od tego, czy przekładnia kierownicza jest zębatkowa, śrubowo‑kulkowa czy ślimakowa. Ważne jest, aby podczas naprawy lub wymiany elementów drążków kierowniczych nie zmieniać przypadkowo geometrii tego trapezu, bo wtedy układ przestaje spełniać zasadę Ackermana mimo poprawnej zbieżności „na wprost. Moim zdaniem każdy mechanik od zawieszeń powinien rozumieć, że to nie tylko teoria z podręcznika, ale coś, co realnie wpływa na prowadzenie auta i bezpieczeństwo.

Pytanie 20

Aby zamówić właściwe części do naprawy pojazdu,

A. należy dostarczyć uszkodzony element do porównania z zamiennikiem.

B. wystarczy podać jego markę oraz model.

C. wystarczy podać numer VIN.

D. wystarczy podać rok produkcji pojazdu.

Podanie numeru VIN (Vehicle Identification Number) jest kluczowe w procesie zamawiania części do pojazdu, ponieważ ten unikalny identyfikator zawiera wszystkie istotne informacje dotyczące konkretnego egzemplarza samochodu. Numery VIN składają się z 17 znaków, które obejmują m.in. informacje o marce, modelu, roku produkcji, miejscu produkcji oraz specyfikacji silnika. Dzięki temu, kiedy zamawiamy części, dostawcy mogą dokładnie zidentyfikować, które elementy będą odpowiednie do danego pojazdu, co pozwala zminimalizować ryzyko pomyłek i niezgodności. Przykładowo, dwa modele tego samego pojazdu mogą mieć różniące się specyfikacje, a użycie VIN zapewnia, że zamówione części będą idealnie pasować. W praktyce, stosowanie numeru VIN jest standardem w branży motoryzacyjnej, co z kolei wspiera procesy logistyczne i serwisowe, podnosząc efektywność obsługi klienta oraz zmniejszając koszty związane z błędnymi zamówieniami.

Pytanie 21

Typowa wartość stopnia sprężania w silniku o zapłonie iskrowym to

A. od 8 do 14

B. od 14 do 20

C. od 26 do 32

D. od 20 do 26

Odpowiedź "od 8 do 14" jest prawidłowa, ponieważ przeciętny stopień sprężania w silnikach o zapłonie iskrowym, takich jak te stosowane w samochodach osobowych, oscyluje właśnie w tym zakresie. Wartości te są zgodne z normami branżowymi i praktykami inżynieryjnymi, które definiują optymalne parametry dla efektywności spalania oraz osiągów silników. Na przykład, silniki o stopniu sprężania w przedziale 9-11 są powszechnie stosowane w pojazdach osobowych, co pozwala na uzyskanie dobrych osiągów i oszczędności paliwa. Wyższe stopnie sprężania, choć umożliwiają większą moc, na ogół wymagają stosowania paliw o wyższej jakości, aby uniknąć wystąpienia spalania stukowego. Dobrą praktyką inżynieryjną jest również dostosowanie stopnia sprężania do konstrukcji silnika, co wpływa na jego trwałość oraz efektywność energetyczną. Dlatego znajomość tego zakresu jest kluczowa dla konstruktorów i mechaników zajmujących się projektowaniem oraz serwisowaniem silników. Warto również przytoczyć, że w silnikach sportowych stopnie sprężania mogą sięgać wartości od 10 do 14, co pozwala na uzyskanie wyższej mocy, ale wiąże się z większymi wymaganiami dotyczącymi paliwa i smarowania.

Pytanie 22

W trakcie regularnej inspekcji systemu hamulcowego przeprowadza się pomiar

A. przenikalności cieplnej

B. temperatury krzepnięcia płynu hamulcowego

C. lepkości płynu hamulcowego

D. temperatury wrzenia płynu hamulcowego

Temperatura wrzenia płynu hamulcowego to naprawdę ważna sprawa, która powinna być regularnie sprawdzana. Płyny hamulcowe mają to do siebie, że wchłaniają wilgoć. Z czasem woda dostaje się do płynu i to wpływa na jego właściwości. Gdy temperatura wrzenia jest zbyt niska, zwłaszcza podczas mocnego hamowania, może być naprawdę niebezpiecznie, bo płyn zaczyna wrzeć. To zjawisko nazywa się 'wodą w układzie'. Dlatego naprawdę warto regularnie kontrolować, co się dzieje z płynem hamulcowym. Na przykład płyn DOT 4 ma temperaturę wrzenia na poziomie przynajmniej 155 °C, ale po nawodnieniu może to spaść nawet poniżej 100 °C. To duża różnica, która może pogorszyć działanie hamulców. Kontrolując temperaturę wrzenia, możemy zapobiec poważnym problemom i zapewnić sobie bezpieczeństwo na drodze.

Pytanie 23

Retarder to element systemu

A. kierowniczego

B. hamulcowego

C. zasilania

D. nośnego

Retarder jest urządzeniem składającym się z mechanizmu, który służy do wspomagania hamowania pojazdów, szczególnie ciężarowych. Działa poprzez generowanie oporu mechanicznego, co powoduje spowolnienie ruchu pojazdu. W przypadku hamulców hydraulicznych, retarder może być integralną częścią systemu, zwiększając efektywność hamowania i wydłużając żywotność tradycyjnych hamulców. Używanie retardera jest szczególnie zalecane w warunkach górskich lub przy długich zjazdach, gdzie hamulce mogą się przegrzewać. Przykładowo, w pojazdach ciężarowych, często stosuje się retarder w połączeniu z hamulcami tarczowymi, co redukuje ryzyko ich przegrzania i poprawia bezpieczeństwo na drodze. Dobrą praktyką jest regularne serwisowanie systemu hamulcowego oraz retardera, aby zapewnić ich prawidłowe działanie zgodnie z normami bezpieczeństwa i wydajności.

Pytanie 24

W systemie rozrządu silnika z hydrauliczną regulacją luzów zaworowych wykryto nieszczelność w regulatorach. Co należy w tej sytuacji zrobić?

A. uszczelnić przy użyciu dodatkowych uszczelek

B. regenerować metodą toczenia

C. zastąpić mechanizmami mechanicznymi

D. wymienić na nowe

Wymiana regulatorów na nowe jest konieczna w przypadku stwierdzenia nieszczelności, ponieważ uszkodzone elementy mogą prowadzić do nieprawidłowego działania układu rozrządu, co z kolei wpłynie na wydajność silnika oraz jego żywotność. Regulator hydrauliczny luzu zaworowego pełni kluczową rolę w automatycznym dostosowywaniu luzu zaworowego, co zapewnia optymalne działanie silnika. Nieszczelności mogą powodować utratę ciśnienia oleju, co skutkuje nieprawidłowym działaniem zaworów, a w dłuższej perspektywie może prowadzić do poważnych uszkodzeń silnika. Wymiana na nowe komponenty jest zgodna z najlepszymi praktykami branżowymi, które zalecają stosowanie oryginalnych części zamiennych, co zapewnia ich pełną kompatybilność oraz niezawodność. Warto również pamiętać, że do układów hydraulicznych stosuje się jedynie wysokiej jakości oleje, co dodatkowo wpływa na trwałość regulatorów. Wymiana uszkodzonych elementów na nowe to nie tylko środek zaradczy, ale również inwestycja w długoterminową efektywność silnika.

Pytanie 25

Przed rozpoczęciem weryfikacji sprawności układu hamulcowego pojazdu w stanowisku diagnostycznym w Stacji Kontroli Pojazdów należy najpierw

A. zmierzyć grubość materiału ciernego klocków hamulcowych

B. wyregulować ciśnienie w oponach

C. zmierzyć poziom wody w płynie hamulcowym

D. sprawdzić funkcjonowanie serwomechanizmu

Wyregulowanie ciśnienia w ogumieniu jest kluczowym krokiem przed przystąpieniem do badania układu hamulcowego, ponieważ niewłaściwe ciśnienie w oponach wpływa na równowagę pojazdu oraz efektywność hamowania. Zbyt niskie lub zbyt wysokie ciśnienie może prowadzić do nierównomiernego zużycia opon oraz zmiany charakterystyki prowadzenia pojazdu. W sytuacji awaryjnej, gdy hamulce muszą działać optymalnie, niewłaściwe ciśnienie w oponach może znacznie zwiększyć drogę hamowania. Standardy branżowe, takie jak normy zawarte w dokumentach dotyczących bezpieczeństwa ruchu drogowego, zalecają regularne sprawdzanie ciśnienia w ogumieniu w celu zapewnienia maksymalnego bezpieczeństwa i osiągów pojazdu. Przykładowo, w przypadku samochodów osobowych, ciśnienie w oponach powinno być dostosowane do wartości zalecanych przez producenta, co jest szczególnie ważne przed przystąpieniem do dalszych testów diagnostycznych, jak np. test hamulców.

Pytanie 26

Sonda lambda jest elementem umieszczanym w układzie

A. zasilania.

B. hamulcowym.

C. chłodzenia.

D. wydechowym.

Sonda lambda zawsze pracuje w układzie wydechowym, bo jej zadaniem jest mierzenie zawartości tlenu w spalinach, a nie w powietrzu dolotowym czy paliwie. Jest wkręcona w kolektor wydechowy lub w rurę wydechową, najczęściej przed katalizatorem, a w nowszych autach także za katalizatorem, żeby sterownik silnika mógł kontrolować sprawność kata. Dzięki pomiarowi tlenu sterownik (ECU) dobiera dawkę paliwa tak, żeby mieszanka była jak najbliżej stechiometrycznej, czyli około 14,7:1 dla benzyny. To jest kluczowe dla poprawnej pracy katalizatora trójdrożnego i spełnienia norm emisji spalin Euro. W praktyce, jak na oscyloskopie albo testerze diagnostycznym obserwujesz sygnał sondy lambda, to widzisz jak sterownik koryguje dawkę paliwa w pętli zamkniętej. Z mojego doświadczenia, przy diagnostyce typowe objawy uszkodzonej sondy to zwiększone spalanie, gorsza dynamika i często zapalona kontrolka „check engine” z błędami typu P0130–P0136. Ważne jest też prawidłowe umiejscowienie sondy: zbyt daleko od silnika będzie się długo nagrzewała, a zbyt blisko może być przegrzewana. Dlatego producenci przewidują konkretne miejsce w układzie wydechowym i stosują sondy podgrzewane, żeby szybciej osiągnęły temperaturę pracy ok. 300–800°C. W dobrych praktykach serwisowych zwraca się uwagę, żeby przy wymianie nie smarować czujnika miedzią po części pomiarowej, nie ciąć przewodów na „skrętkę” i stosować sondy o odpowiednich parametrach elektrycznych, bo inaczej regulacja mieszanki będzie przekłamana.

Pytanie 27

Który z objawów sugeruje potrzebę wymiany amortyzatora na nowy?

A. Pulsowanie pedału hamulca w trakcie hamowania

B. Wibracje kierownicy podczas rozpoczynania jazdy

C. Ślady wycieków na obudowie

D. Widoczne skrócenie drogi hamowania

Jak widać, ślady wycieków na obudowie amortyzatora to poważna sprawa. To znak, że czas wymienić ten element. Amortyzatory są mega ważne, bo zapewniają komfort jazdy i stabilność samochodu. Ich głównym zadaniem jest tłumienie drgań, które pojawiają się, gdy jedziemy po nierównościach. Jeżeli zauważysz, że coś przecieka, to znaczy, że uszczelnienia są już do wymiany, a to prowadzi do utraty oleju w środku. A to nie jest dobre, bo jak oleju brakuje, to amortyzacja działa słabiej. To może wpłynąć na prowadzenie samochodu, zwłaszcza w zakrętach, gdzie nagle zauważysz, że coś jest nie tak. Dlatego, gdy zauważysz wycieki, lepiej wymienić amortyzator jak najszybciej. W końcu bezpieczeństwo jest najważniejsze. Branżowe standardy, jak te od SAE, mówią o tym, jak ważne są regularne przeglądy, żeby wychwycić problemy zanim staną się poważne.

Pytanie 28

W przednim lewym kole pojazdu stwierdzono pęknięcie tarczy hamulcowej, a zmierzona grubość okładzin ciernych klocków hamulcowych wynosi 1,4 mm. W czasie naprawy należy wymienić

A. tylko tarczę hamulcową koła przedniego lewego.

B. tylko tarcze hamulcowe kół osi przedniej.

C. tarcze i klocki hamulcowe wszystkich kół.

D. tarcze i klocki hamulcowe kół osi przedniej.

W tej sytuacji poprawne jest wymienienie tarcz i klocków hamulcowych na całej osi przedniej, czyli po obu stronach. Pęknięta tarcza hamulcowa to uszkodzenie dyskwalifikujące element z dalszej eksploatacji – tarcza traci wytrzymałość, może się rozszerzać nierównomiernie przy nagrzaniu i w skrajnym przypadku doprowadzić do utraty skuteczności hamowania albo nawet zablokowania koła. Dodatkowo grubość okładzin ciernych 1,4 mm oznacza, że klocek jest już poniżej minimalnej dopuszczalnej wartości (w praktyce większość producentów przyjmuje ok. 2–3 mm jako granicę zużycia). Z punktu widzenia bezpieczeństwa, ale też zgodnie z dobrą praktyką warsztatową, elementy układu hamulcowego zawsze wymienia się parami na jednej osi, żeby zachować symetrię działania. Chodzi o to, żeby po obu stronach oś miała tę samą charakterystykę tarcia, podobną grubość tarczy i klocka, podobną chropowatość powierzchni roboczych. Jeśli wymieniłbyś tylko jeden komplet, to jedno koło hamowałoby mocniej, drugie słabiej, co może powodować ściąganie pojazdu przy hamowaniu, wydłużenie drogi hamowania i problemy na badaniu technicznym na rolkach. Moim zdaniem w praktyce warsztatowej to jest absolutny standard: pęknięta tarcza + zużyte klocki = kompletna wymiana na osi. W dodatku nowe tarcze zawsze powinny współpracować z nowymi klockami, bo stary klocek ma już wyrobioną powierzchnię pod starą tarczę, jest zeszkliwiony, może powodować przegrzewanie się nowej tarczy i jej nierównomierne zużycie. Dlatego prawidłowa odpowiedź uwzględnia zarówno aspekt bezpieczeństwa, jak i trwałości naprawy oraz zgodność z zaleceniami producentów i dobrymi praktykami serwisowymi.

Pytanie 29

W układzie chłodzenia silnika ilość płynu krążącego w obiegu jest regulowana przez

A. termostat.

B. pompe cieczy.

C. wentylator chłodnicy.

D. czujnik temperatury cieczy.

Prawidłowo wskazany został termostat, bo to właśnie ten element steruje ilością płynu krążącego w obiegu chłodzenia, przełączając między tzw. małym i dużym obiegiem. W uproszczeniu: zimny silnik – termostat jest zamknięty, płyn krąży tylko przez silnik, bez chłodnicy. Dzięki temu jednostka szybciej osiąga temperaturę roboczą, co jest ważne i dla trwałości, i dla spalania. Gdy płyn osiągnie określoną temperaturę (zwykle ok. 88–92°C, zależnie od modelu), wkład termostatu otwiera się i kieruje część lub całość strumienia cieczy przez chłodnicę. W praktyce oznacza to, że to nie pompa „decyduje”, ile płynu idzie przez chłodnicę, tylko właśnie termostat, który działa jak automatyczny zawór regulacyjny. W nowocześniejszych konstrukcjach stosuje się często termostaty sterowane elektrycznie lub mapowane, które współpracują ze sterownikiem silnika ECU – ale zasada pozostaje podobna: regulacja przepływu między obiegiem małym i dużym w zależności od temperatury. Z mojego doświadczenia w warsztacie typowym objawem zaciętego termostatu w pozycji otwartej jest bardzo długie nagrzewanie silnika, słabe ogrzewanie kabiny i zwiększone zużycie paliwa. Z kolei termostat zablokowany w pozycji zamkniętej powoduje przegrzewanie, gotowanie płynu i często wyrzucanie go przez korek zbiorniczka. Dobrą praktyką jest wymiana termostatu przy poważniejszych naprawach układu chłodzenia (np. przy wymianie pompy cieczy, rozrządu), bo to tani, ale kluczowy element. W dokumentacjach serwisowych producenci wyraźnie podkreślają, że prawidłowa praca termostatu jest warunkiem utrzymania nominalnej temperatury roboczej silnika, a więc i poprawnej pracy układu smarowania, norm emisji spalin oraz trwałości jednostki napędowej.

Pytanie 30

Dopuszczalna różnica wskaźnika skuteczności hamowania kół na jednej osi nie może przekraczać

A. 10 %

B. 25 %

C. 30 %

D. 20 %

Wartości 25%, 20% czy nawet 10% wyglądają na pierwszy rzut oka bardzo rozsądnie, bo im mniejsza różnica sił hamowania między kołami tej samej osi, tym bezpieczniej. I faktycznie, z technicznego punktu widzenia dążymy do jak najmniejszych różnic, bo tylko wtedy pojazd hamuje stabilnie, bez ściągania i nerwowych reakcji nadwozia. Problem w tym, że pytanie dotyczy nie tego, co jest idealne, ale tego, co jest formalnie dopuszczalne według przyjętych norm i procedur diagnostycznych. Tutaj kluczowe są konkretne progi określone w przepisach i instrukcjach dla stacji kontroli pojazdów. Częsty błąd myślowy polega na tym, że zdający miesza pojęcie „zalecane” z „dopuszczalne”. W warsztacie mechanik często powie, że różnica 20% to już sporo i warto się przyjrzeć układowi hamulcowemu, natomiast z punktu widzenia przeglądu technicznego pojazd jeszcze może przejść badanie okresowe, o ile nie przekroczono progu 30%. Wybór odpowiedzi 10% lub 20% wynika zwykle z intuicji, że nowoczesne hamulce powinny działać niemal idealnie równo, co ogólnie jest prawdą, ale nie odzwierciedla zapisów norm. Z kolei 25% bywa traktowane jako taki „złoty środek”, który komuś może się wydawać bezpieczniejszy niż 30%, lecz to nadal nie jest wartość wynikająca z obowiązujących wytycznych. Praktyka diagnostyczna pokazuje, że realne pojazdy mają pewne naturalne rozbieżności wynikające z różnic w zużyciu klocków, tarcz, bębnów czy nawet ciśnienia w oponach. Z tego powodu granicę ustawiono właśnie na 30%, żeby nie odrzucać masowo pojazdów, które są jeszcze akceptowalne pod względem bezpieczeństwa, choć nie są już idealne. Ważne jest więc, żeby odróżniać wartości graniczne zapisane w normach od naszych własnych, bardziej restrykcyjnych oczekiwań co do stanu technicznego samochodu.

Pytanie 31

Możliwość stwierdzenia zużycia zewnętrznego przegubu napędowego w napędzie przednim można ocenić na podstawie

A. zwiększonych oporów toczenia kół z przodu

B. odczuwalnej skłonności pojazdu do ściągania w jedną stronę

C. odczuwalnych wibracji przenoszonych na kierownicę

D. charakterystycznego terkotania podczas jazdy z skręconymi kołami

Odpowiedź dotycząca charakterystycznego terkotania przy jeździe ze skręconymi kołami jest prawidłowa, ponieważ zużycie zewnętrznego przegubu napędowego objawia się właśnie tym zjawiskiem. Gdy przegub jest uszkodzony lub zużyty, jego działanie staje się niestabilne, co prowadzi do występowania drgań i dźwięków, które są szczególnie wyraźne podczas skręcania. Terkotanie jest wynikiem niewłaściwego zazębienia elementów przegubu, co z kolei prowadzi do utraty płynności pracy. W praktyce, mechanicy często zalecają przeprowadzanie regularnych przeglądów układu napędowego, aby w porę zidentyfikować i naprawić ewentualne usterki. Ponadto, znajomość objawów zużycia przegubów jest kluczowa dla zapewnienia bezpieczeństwa na drodze oraz dla właściwego funkcjonowania układu kierowniczego i zawieszenia. Zgodnie z dobrymi praktykami branżowymi, szczególną uwagę należy zwracać na dźwięki wydobywające się z pojazdu, ponieważ mogą one być pierwszym sygnałem wskazującym na potrzebę interwencji serwisowej.

Pytanie 32

Najczęściej stosowanym materiałem wykorzystywanym do produkcji odlewanych wałów korbowych jest

A. żeliwo sferoidalne.

B. stal stopowa.

C. silumin.

D. żeliwo białe.

Wybór żeliwa sferoidalnego na wały korbowe to w motoryzacji w zasadzie standard, szczególnie przy odlewach. Ten materiał łączy w sobie kilka cech, które są bardzo trudne do uzyskania jednocześnie w innych gatunkach żeliwa: wysoką wytrzymałość na rozciąganie, dobrą udarność, odporność na zmęczenie materiału i jednocześnie całkiem przyzwoitą lejność oraz obrabialność. Klucz tkwi w kształcie grafitu – w żeliwie sferoidalnym grafit występuje w postaci kuleczek, a nie płatków. Dzięki temu nie tworzy tak ostrych karbów materiałowych, przez co wał lepiej znosi zmienne obciążenia zginające i skręcające, które w silniku występują dosłownie przy każdym obrocie. Z mojego doświadczenia, w katalogach producentów części zamiennych przy wałach korbowych do silników wysokoprężnych, ciężarówek czy maszyn roboczych bardzo często znajdziesz oznaczenia typu EN-GJS (dawniej GGG) – to właśnie żeliwa sferoidalne o różnych klasach wytrzymałości. W praktyce oznacza to, że taki wał może być lżejszy niż klasyczny wał ze staliwa, a jednocześnie wystarczająco mocny i tańszy w produkcji seryjnej, bo odlewanie żeliwa jest technologicznie prostsze i bardziej powtarzalne. Dodatkowo żeliwo sferoidalne dobrze tłumi drgania skrętne, co jest bardzo ważne dla trwałości całego układu korbowo-tłokowego i komfortu pracy silnika. Producenci stosują też lokalne ulepszanie cieplne czopów wału (np. hartowanie indukcyjne), żeby poprawić odporność na zużycie przy współpracy z panewkami, a rdzeń wału nadal korzysta z dobrej ciągliwości żeliwa sferoidalnego. W nowoczesnych konstrukcjach to po prostu rozsądny kompromis między wytrzymałością, kosztem a łatwością produkcji i obróbki.

Pytanie 33

Po wymianie pompy cieczy chłodzącej należy

A. wyregulować zbieżność kół.

B. uzupełnić poziom płynu chłodzącego.

C. przepłukać układ chłodzenia.

D. wyregulować luz zaworowy.

Po wymianie pompy cieczy chłodzącej zawsze trzeba uzupełnić poziom płynu chłodzącego i prawidłowo odpowietrzyć układ. Sama pompa jest elementem układu chłodzenia, który wymusza obieg cieczy przez blok silnika, głowicę, nagrzewnicę i chłodnicę. W trakcie wymiany pompy układ jest częściowo lub całkowicie opróżniany z płynu, więc po złożeniu wszystkiego z powrotem układ bez uzupełnienia nie będzie działał poprawnie. Moim zdaniem to jest jedna z takich czynności, które powinny wejść w nawyk: nowa pompa = nowy płyn albo przynajmniej uzupełnienie do właściwego poziomu i kontrola szczelności. W praktyce warsztatowej po zamontowaniu pompy stosuje się płyn zalecany przez producenta (odpowiednia klasa G11, G12, G12++, G13 itd.), miesza się go z wodą demineralizowaną w odpowiednich proporcjach, a potem napełnia układ do poziomu „MAX” w zbiorniczku wyrównawczym. Dodatkowo dobrą praktyką jest uruchomienie silnika, ogrzanie go do temperatury pracy, włączenie ogrzewania wnętrza na maksimum i sprawdzenie, czy węże są gorące, a poziom płynu się ustabilizował. W wielu nowoczesnych samochodach trzeba też korzystać ze specjalnych procedur odpowietrzania, czasem nawet z podciśnieniowego napełniania układu, żeby uniknąć korków powietrznych. W dokumentacji serwisowej producent wyraźnie wskazuje konieczność napełnienia i odpowietrzenia układu po każdej ingerencji w obieg cieczy. Z mojego doświadczenia wynika, że zlekceważenie tego kończy się przegrzewaniem silnika, zapowietrzoną nagrzewnicą, a czasem nawet uszczelką pod głowicą, więc ta odpowiedź jest jak najbardziej zgodna z praktyką i zdrowym rozsądkiem mechanika.

Pytanie 34

Aby zmierzyć napięcie ładowania akumulatora w instalacji elektrycznej samochodu z alternatorem, konieczne jest skorzystanie z woltomierza o zakresie pomiarowym przynajmniej

A. 2 V

B. 9 V

C. 20 V

D. 6 V

Pomiar napięcia ładowania akumulatora w instalacji elektrycznej pojazdu z alternatorem wymaga użycia woltomierza o zakresie co najmniej 20 V. Standardowe napięcie ładowania akumulatorów w pojazdach osobowych wynosi od 13,8 V do 14,4 V, w zależności od stanu naładowania oraz temperatury. W przypadku awarii alternatora, napięcie może jednak wzrosnąć, osiągając wartości niebezpieczne dla systemu elektrycznego pojazdu. Użycie woltomierza o zakresie minimum 20 V zapewnia nie tylko bezpieczeństwo pomiaru, ale również pozwala na dokładne monitorowanie zachowań układu ładowania. Przykładowo, w przypadku stosowania woltomierza o niższym zakresie, istnieje ryzyko spalenia przyrządu pomiarowego przy wystąpieniu zbyt wysokiego napięcia. Ponadto, w branży motoryzacyjnej, zgodnie z normami SAE (Society of Automotive Engineers), zaleca się korzystanie z urządzeń pomiarowych, które mogą obsługiwać wyższe napięcia, aby uniknąć potencjalnych uszkodzeń sprzętu oraz zapewnić wiarygodność pomiarów.

Pytanie 35

W przekładni głównej mostu napędowego stosuje się najczęściej przekładnie

A. cierne.

B. hipoidalne.

C. walcowe.

D. ślimakowe.

W mostach napędowych konstruktorzy dobierają typ przekładni głównej tak, żeby połączyć wytrzymałość, sprawność i komfort akustyczny. Dlatego w praktyce przyjęło się, że standardem są przekładnie hipoidalne, a nie cierne, walcowe czy ślimakowe. Czasem myli się pojęcia i ktoś kojarzy „przekładnię główną” po prostu z zębami walcowymi ze skrzyni biegów albo z prostymi rozwiązaniami z maszyn, ale w osi napędowej samochodu sytuacja jest trochę inna. Rozwiązania cierne zupełnie się tu nie sprawdzają – tarcie poślizgowe przy dużych momentach obrotowych powodowałoby gigantyczne straty mocy, szybkie przegrzewanie i zużycie powierzchni. Takie przekładnie używa się raczej w prostych mechanizmach regulacyjnych, napinaczach, sprzęgłach, a nie do trwałego przenoszenia napędu na koła. Zęby walcowe kojarzą się słusznie z przekładniami w skrzyniach biegów, ale tam wały są równoległe. W moście napędowym trzeba przenieść napęd z wału napędowego biegnącego wzdłuż pojazdu na półosie ustawione poprzecznie, więc osie się krzyżują i zwykłe koła walcowe nie mają tu zastosowania. Oczywiście w niektórych specjalnych konstrukcjach przemysłowych bywa różnie, ale w pojeździe drogowym przekładnia główna jest stożkowa lub hipoidalna. Ktoś może też pomyśleć o przekładni ślimakowej, bo ładnie redukuje obroty i potrafi być samohamowna, jednak w mostach napędowych praktycznie się jej nie stosuje – ma za niską sprawność przy dużych obciążeniach, bardzo się grzeje i generuje spore straty energii. W dodatku nie jest to rozwiązanie typowe dla nowoczesnych osi napędowych zgodnych z aktualnymi standardami ekonomii paliwowej. Dobra praktyka konstrukcyjna motoryzacji mówi jasno: w moście napędowym mamy przekładnię hipoidalną (ewentualnie klasyczną stożkową w starszych konstrukcjach), bo tylko ona zapewnia odpowiednie przełożenie, trwałość i kulturę pracy przy dużych momentach obrotowych i wymaganiach komfortu jazdy.

Pytanie 36

Przekładnia ślimakowo-kulkowa stosowana jest w układzie

A. hamulcowym.

B. zawieszenia.

C. napędowym.

D. kierowniczym.

Prawidłowa odpowiedź to układ kierowniczy, bo przekładnia ślimakowo‑kulkowa (często nazywana też śrubowo‑kulkową, typu recirculating ball) jest klasycznym rozwiązaniem stosowanym właśnie w mechanizmach kierowniczych. Jej zadaniem jest zamiana ruchu obrotowego kolumny kierownicy na ruch liniowy listwy lub nakrętki, która dalej poprzez drążki kierownicze porusza zwrotnicami kół. W środku pracuje śruba z gwintem i nakrętka z obiegiem kulek – kulki zmniejszają tarcie ślizgowe do tocznego, dzięki czemu układ kierowniczy chodzi lżej, zużycie jest mniejsze, a kierowca ma lepsze wyczucie. Taki typ przekładni bywa stosowany szczególnie w pojazdach ciężarowych, terenowych, dostawczych, gdzie obciążenia na kołach są duże i zwykła przekładnia zębata listwa–zębnik mogłaby szybciej się wybić. Moim zdaniem warto kojarzyć, że w dokumentacji serwisowej producenci opisują tę przekładnię jako element układu kierowniczego, wymagający okresowej kontroli luzów, szczelności i smarowania. W praktyce warsztatowej przy diagnostyce luzów na kierownicy mechanik sprawdza m.in. stan przekładni ślimakowo‑kulkowej, jej mocowanie do ramy i wycieki z obudowy. Jeśli luzu nie da się skasować regulacją, dobra praktyka to regeneracja lub wymiana przekładni, bo ma ona kluczowy wpływ na bezpieczeństwo jazdy i stabilność prowadzenia. W pojazdach z wspomaganiem hydraulicznym czy elektryczno‑hydraulicznym ten typ przekładni często współpracuje z serwomechanizmem, ale nadal jej główną funkcją jest przeniesienie ruchu kierownicy na koła jezdne.

Pytanie 37

Podczas wymiany zużytej tulei cylindrowej w silniku na nową, co jeszcze powinno zostać wymienione?

A. jedynie korbowód

B. tylko tłok

C. tłok i pierścienie

D. tłok wraz z korbowodem

Wymiana tulei cylindrowej silnika wiąże się z koniecznością wymiany tłoka z pierścieniami, ponieważ jest to element, który współpracuje z tuleją i wpływa na szczelność oraz prawidłowe działanie silnika. Tuleja cylindrowa jest odpowiedzialna za prowadzenie tłoka, a jej zużycie może prowadzić do zwiększonego luzu, co z kolei obniża efektywność silnika i może prowadzić do jego uszkodzenia. Wymiana tylko samej tulei, bez wymiany tłoka oraz pierścieni, naraża silnik na ryzyko nieprawidłowego działania. Pierścienie tłokowe z kolei są kluczowe dla utrzymania kompresji w cylindrze oraz uszczelnienia pomiędzy tłokiem a tuleją. W wielu standardach branżowych zaleca się, aby podczas tak poważnej interwencji jak wymiana tulei cylindrowej, zawsze wymieniać powiązane elementy, aby zapewnić długotrwałą i niezawodną pracę silnika. Przykładem może być zasada 'zrób to raz, zrób to dobrze', która podkreśla, że lepiej jest wykonać pełną naprawę, niż później wracać do problemu związanego z niedopasowaniem nowych i starych części.

Pytanie 38

W układzie smarowania silnika stosuje się najczęściej pompy

A. membranowe.

B. zębate.

C. tłoczkowe.

D. nurnikowe.

W układach smarowania silników spalinowych w praktyce warsztatowej i w konstrukcjach fabrycznych stosuje się głównie pompy zębate i to właśnie z kilku bardzo konkretnych powodów. Pompa zębata jest prosta konstrukcyjnie, ma mało elementów ruchomych, dzięki czemu jest trwała, tania w produkcji i odporna na zanieczyszczenia w oleju. Z mojego doświadczenia, przy przeglądach silników osobówek i dostawczaków, jeśli rozbierasz miskę olejową, to w 99% przypadków zobaczysz właśnie małą, zwartą pompę zębatą napędzaną z wału korbowego lub z rozrządu. Takie pompy zapewniają stałe ciśnienie oleju w szerokim zakresie obrotów silnika, co jest kluczowe dla prawidłowego smarowania panewek, wałka rozrządu, turbosprężarki czy popychaczy hydraulicznych. Dobrą praktyką konstrukcyjną jest, żeby pompa była samossąca i zdolna do pracy na oleju o różnej lepkości, szczególnie przy rozruchu na zimno – pompa zębata spełnia te wymagania bardzo dobrze. W literaturze i normach dotyczących budowy silników (np. katalogi producentów, dane serwisowe) praktycznie zawsze przy opisie układu smarowania znajdziesz określenie „pompa oleju zębata” albo „pompa oleju zębata zębowa wewnętrzna”. W ciężarówkach, maszynach budowlanych czy ciągnikach rolniczych też dominuje ten typ, bo dobrze znosi długotrwałe obciążenia i wysoką temperaturę oleju. Moim zdaniem warto to sobie skojarzyć: silnik spalinowy + ciśnieniowy układ smarowania = pompa zębata jako standard branżowy.

Pytanie 39

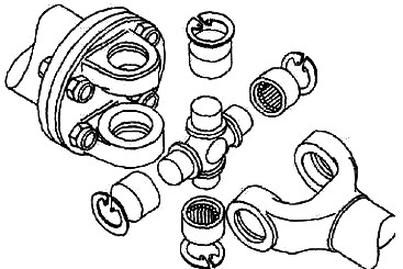

Na rysunku przedstawiono części układu

A. napędowego.

B. komfortu pojazdu.

C. hamulcowego.

D. jezdnego.

Odpowiedź jest poprawna, ponieważ przegub krzyżakowy jest kluczowym elementem układu napędowego pojazdu. Jego główną funkcją jest przenoszenie momentu obrotowego między wałami napędowymi, co jest niezbędne do efektywnego napędzania kół. Przeguby te znajdują zastosowanie nie tylko w pojazdach osobowych, ale także w ciężkim sprzęcie budowlanym oraz maszynach przemysłowych, gdzie wymagana jest elastyczność oraz zdolność do przenoszenia dużych obciążeń. W standardach branżowych, takich jak ISO 9001, podkreśla się znaczenie jakości elementów układów napędowych, aby zapewnić bezpieczeństwo i niezawodność pojazdów. Dobrą praktyką jest regularne sprawdzanie stanu technicznego przegubów krzyżakowych, aby zapobiegać ich uszkodzeniom, co mogłoby prowadzić do awarii pojazdu. Zrozumienie roli przegubu krzyżakowego w układzie napędowym jest kluczowe dla mechaników i inżynierów zajmujących się naprawami oraz projektowaniem systemów napędowych.

Pytanie 40

W systemie chłodzenia silnika, ilość płynu krążącego w obiegu kontrolowana jest przez

A. termostat

B. wentylator chłodnicy

C. pompę cieczy

D. czujnik temperatury cieczy

Termostat odgrywa kluczową rolę w układzie chłodzenia silnika, regulując przepływ płynu chłodzącego w obiegu chłodzenia. Jego zadaniem jest otwieranie lub zamykanie przepływu płynu w zależności od temperatury silnika. Po uruchomieniu silnika, termostat pozostaje zamknięty, co pozwala na szybkie nagrzanie się silnika do optymalnej temperatury roboczej. Po osiągnięciu tej temperatury, termostat otwiera się, umożliwiając przepływ płynu chłodzącego przez chłodnicę, co skutkuje obniżeniem temperatury silnika. Dzięki tym właściwościom, termostat przyczynia się do efektywnego i stabilnego działania silnika, co ma kluczowe znaczenie dla wydajności oraz trwałości jednostki napędowej. W praktyce, regularna kontrola stanu termostatu jest zalecana w ramach przeglądów technicznych, a jego wymiana powinna być przeprowadzana zgodnie z zaleceniami producenta pojazdu, aby zapewnić optymalne warunki pracy silnika oraz zapobiec przegrzaniu lub zbyt niskiej temperaturze pracy.
