Pytanie 1

Które urządzenie ma symbol graficzny taki jak na rysunku?

A. Silnik hydrauliczny.

B. Sprężarka pneumatyczna.

C. Silnik pneumatyczny.

D. Pompa hydrauliczna.

Pompa hydrauliczna to takie urządzenie, które zamienia energię mechaniczną na hydrauliczną. To ważny element w wielu systemach hydraulicznych, więc warto o nim wiedzieć. Na rysunku można zobaczyć symbol graficzny, który pokazuje cechy pompy. Kształt koła to wirnik lub tłok, a trójkąt pokazuje, w którą stronę płynie medium. Pompy hydrauliczne znajdują zastosowanie w różnych dziedzinach, jak budownictwo, motoryzacja czy przemysł maszynowy. Jest nawet norma ISO 4413, która mówi, jakie powinny być wymagania dla systemów hydraulicznych. Dlatego znajomość tych symboli i ich zastosowania jest kluczowa, szczególnie dla inżynierów i techników, którzy projektują hydraulikę. Wybranie odpowiedniej pompy ma wpływ na efektywność i bezpieczeństwo całego systemu. Generalnie, zrozumienie, jak działają pompy hydrauliczne, pozwala na lepsze projektowanie i użytkowanie tych systemów, co w efekcie przynosi oszczędności i większą wydajność.

Pytanie 2

Jakie są etapy podstawowych cykli działania sterownika PLC?

A. Inicjalizacja sterownika, aktualizacja stanu wejść, wykonanie programu, aktualizacja stanu wyjść

B. Aktualizacja stanu wyjść, inicjalizacja sterownika, wykonanie programu, uaktualnianie stanu wejść

C. Aktualizacja stanu wejść, inicjalizacja sterownika, aktualizacja stanu wyjść, wykonanie programu

D. Inicjalizacja sterownika, aktualizacja stanu wyjść, aktualizacja stanu wejść, wykonanie programu

Wybór niewłaściwych sekwencji cykli pracy sterownika PLC może prowadzić do licznych błędów w działaniu systemu, co ma bezpośredni wpływ na efektywność procesów automatyki. W przypadku pierwszej z niepoprawnych odpowiedzi, sekwencja zaczyna się od aktualizacji stanu wyjść przed odczytem stanu wejść, co jest fundamentalnym błędem. Sterownik PLC powinien najpierw poznać aktualny stan otoczenia (wejść), zanim podejmie decyzje, które wyjścia należy aktywować. W drugim przykładzie, sekwencja rozpoczyna się od aktualizacji stanu wejść, co jest poprawne, ale inicjalizacja sterownika powinna zająć miejsce przed tym krokiem, aby zapewnić, że wszystkie parametry są odpowiednio ustawione. Trzecia odpowiedź pokazuje, że aktualizacja stanu wyjść następuje przed wykonaniem programu, co jest sprzeczne z zasadą logiki sterowania, gdyż decyzje dotyczące wyjść powinny być oparte na obliczeniach i analizach przeprowadzonych w trakcie wykonania programu. Wreszcie, ostatnia odpowiedź wprowadza dodatkowy chaos, gdyż zaczyna się od aktualizacji stanu wyjść oraz nie uwzględnia sekwencji wykonania programu. Takie podejścia mogą prowadzić do nieprzewidywalnych rezultatów, błędów w automatyce oraz problemów z bezpieczeństwem. Kluczowe jest, aby zrozumieć, że każdy z tych kroków jest od siebie zależny, a ich odpowiednia sekwencja jest fundamentem prawidłowego działania systemów sterowania.

Pytanie 3

Jaką wartość rezystancji powinien mieć rezystor Rl ograniczający prąd diody w obwodzie, którego schemat przedstawiono na rysunku?

A. 1,2 kΩ

B. 12,0 kΩ

C. 1 200,0 kΩ

D. 120,0 kΩ

Odpowiedź 1,2 kΩ jest prawidłowa, ponieważ rezystor Rl jest odpowiedzialny za ograniczenie prądu do wartości 0,01 A, co jest kluczowe dla prawidłowego działania diody. Przykładowo, w przypadku diod LED, ich maksymalne natężenie prądu powinno być ściśle kontrolowane, aby uniknąć ich uszkodzenia. W obwodach elektronicznych stosujemy prawo Ohma, które definiuje związek między napięciem (V), natężeniem prądu (I) i rezystancją (R). Wzór V = I * R pozwala obliczyć, że przy napięciu zasilania wynoszącym 12 V, odpowiedni rezystor Rl o wartości 1,2 kΩ jest w stanie ograniczyć prąd do żądanej wartości. Zastosowanie odpowiedniego rezystora jest zgodne z najlepszymi praktykami w projektowaniu obwodów elektronicznych, gdzie precyzyjne ograniczenie prądu jest kluczowe dla niezawodności i trwałości komponentów. Dodatkowo, warto znać metody obliczania rezystancji w obwodach szeregowych i równoległych, co może być przydatne w bardziej złożonych projektach.

Pytanie 4

Elektryczne żelazko wyposażone w termoregulator bimetaliczny stanowi przykład

A. układu regulacji automatycznej

B. sterowania sekwencyjnego

C. sterowania w układzie otwartym

D. układu sterowania programowalnego

Żelazko elektryczne z termoregulatorem bimetalicznym jest doskonałym przykładem układu regulacji automatycznej, ponieważ wykorzystuje mechanizm, który automatycznie dostosowuje temperaturę grzania w zależności od wymagań użytkownika i właściwości materiału, który jest prasowany. Termoregulator bimetaliczny składa się z dwóch różnych metali, które rozszerzają się różnie pod wpływem temperatury, co powoduje odkształcenie i włączenie lub wyłączenie zasilania do grzałki żelazka. Przykładem praktycznego zastosowania tego rozwiązania jest żelazko, które automatycznie dostosowuje temperaturę do rodzaju tkaniny, co zapobiega ich przypaleniu lub uszkodzeniu. Tego typu regulacja automatyczna jest zgodna z zasadami efektywności energetycznej oraz komfortu użytkowania, co czyni ją standardem w projektowaniu urządzeń gospodarstwa domowego. Zastosowanie termoregulatorów bimetalicznych w żelazkach jest zgodne z najlepszymi praktykami w dziedzinie automatyki i kontrolowania procesów, zapewniając niezawodność oraz bezpieczeństwo eksploatacji urządzeń. Dodatkowo, układy regulacji automatycznej są szeroko stosowane w różnych dziedzinach przemysłu, gdzie precyzyjne utrzymywanie parametrów jest kluczowe dla jakości produkcji.

Pytanie 5

Na podstawie diagramu czasowego, określ jaką reakcję na wyjściu Q przerzutnika JK spowodowało podanie stanu wysokiego na wejście J (C↑, J=1, K=0).

A. Podtrzymanie stanu poprzedniego.

B. Pojawienie się stanu wysokiego.

C. Zmianę stanu na przeciwny.

D. Pojawienie się stanu niskiego.

Prawidłowa odpowiedź to pojawienie się stanu wysokiego na wyjściu Q przerzutnika JK. Gdy na wejście J podawany jest stan wysoki (J=1), a na wejście K stan niski (K=0), w momencie zbocza narastającego zegara (C↑), przerzutnik JK wykonuje operację, która ustawia wyjście Q w stanie wysokim. Taki mechanizm działania przerzutnika JK znajduje zastosowanie w wielu systemach cyfrowych, gdzie wymagana jest efektywna synchronizacja i przechowywanie stanów logicznych. Przykładem może być rejestr przesuwający, który wykorzystuje przerzutniki JK do przechowywania bitów danych. Warto zauważyć, że przerzutnik JK jest bardziej wszechstronny niż przerzutniki typu D, ponieważ pozwala na różne kombinacje wejść, co czyni go użytecznym w bardziej złożonych zastosowaniach. Zrozumienie działania przerzutnika JK jest kluczowe dla projektowania układów cyfrowych, a jego znajomość jest standardem w edukacji elektronicznej i inżynierii komputerowej.

Pytanie 6

Przy wykonaniu elementu przedstawionego na rysunku była zastosowana obróbka

A. toczenia.

B. tłoczenia.

C. frezowania.

D. ciągnięcia.

Obróbka elementu przedstawionego na rysunku za pomocą toczenia jest prawidłowa, ponieważ toczenie to jedna z podstawowych metod obróbki skrawaniem, która pozwala na uzyskanie gładkich powierzchni cylindrycznych. W procesie toczenia narzędzie skrawające porusza się wzdłuż obrabianego materiału, co prowadzi do usunięcia nadmiaru materiału wzdłuż jego długości. Elementy wykonane w tej technologii charakteryzują się dużą precyzją oraz powtarzalnością wymiarów. Przykłady zastosowania toczenia obejmują produkcję wałów, tulei oraz innych elementów symetrycznych, które wymagają wysokiej jakości powierzchni. Dobrą praktyką w obróbce toczeniem jest stosowanie odpowiednich parametrów skrawania, takich jak prędkość, głębokość skrawania oraz posuw, aby zapewnić optymalną jakość oraz wydajność procesu. W przypadku toczenia istotne jest również dobieranie właściwych narzędzi skrawających, które powinny być dostosowane do rodzaju obrabianego materiału oraz wymagań dotyczących jakości powierzchni.

Pytanie 7

Podczas działania napędu zwrotnego z użyciem silnika prądu stałego zaobserwowano, że prędkość obrotowa silnika jest różna w obu kierunkach oraz że iskrzenie szczotek przy obrocie w jedną stronę jest znacznie większe niż przy obrocie w kierunku przeciwnym. Jakie kroki należy podjąć w celu naprawy silnika?

A. Ustawić szczotki w strefie neutralnej

B. Znormalizować nacisk szczotek

C. Zamienić łożyska

D. Obtoczyć oraz przeszlifować komutator

Ustawić szczotki w strefie neutralnej jest kluczowym działaniem w przypadku silników prądu stałego, które doświadczają nierówności prędkości obrotowej oraz nadmiernego iskrzenia szczotek. Strefa neutralna to obszar w komutatorze, w którym nie występuje pole magnetyczne, co minimalizuje zjawisko iskrzenia. Ustawienie szczotek w tej strefie pozwala na równomierne rozłożenie nacisku na komutator i zmniejszenie zużycia materiału szczotek. W praktyce, aby to osiągnąć, należy dokładnie wyregulować położenie szczotek względem komutatora, co wymaga precyzyjnych narzędzi pomiarowych. Przykładem zastosowania tej metody jest konserwacja silników w przemyśle, gdzie regularne kontrole i ustawienia szczotek wpływają na wydajność silnika oraz jego żywotność. Ponadto, poprawne ustawienie szczotek ma znaczenie w kontekście efektywności energetycznej silnika, co jest zgodne z aktualnymi standardami branżowymi dotyczącymi eksploatacji urządzeń elektrycznych.

Pytanie 8

Maksymalne napięcie na analogowym wejściu kontrolera PLC wynosi 10 V DC, a rozdzielczość tego wejścia, wynosząca około 40 mV, zapewnia zastosowanie kontrolera PLC z przetwornikiem A/C.

A. 64-bitowym

B. 8-bitowym

C. 16-bitowym

D. 32-bitowym

Wybór odpowiedzi 16-bitowej, 32-bitowej czy 64-bitowej jest błędny w kontekście określonej rozdzielczości 40 mV. Te formaty oferują znacznie większą liczbę poziomów rozdzielczości, co prowadzi do nieadekwatnych wyników w tym przypadku. Przykładowo, 16-bitowy przetwornik A/C generuje 65,536 poziomów (2^16), co w przypadku 10 V daje krok napięcia równy około 0,15 mV. Tak mała rozdzielczość jest niepraktyczna, gdy wymagana rozdzielczość wynosi 40 mV. Podobnie, 32-bitowe i 64-bitowe przetworniki oferują jeszcze wyższą precyzję, która w tym kontekście jest zbyteczna. Wybierając zbyt wysoką rozdzielczość, można napotkać problemy związane z przetwarzaniem danych i ich interpretacją, co w praktyce może obniżyć efektywność systemu. Często użytkownicy mylnie zakładają, że wyższa rozdzielczość jest zawsze lepsza, co prowadzi do nieefektywnego wykorzystania zasobów. Dobór odpowiedniego przetwornika A/C powinien być dostosowany do specyficznych wymagań aplikacji, biorąc pod uwagę zarówno wymagania dotyczące rozdzielczości, jak i szybkości pomiaru. W rzeczywistości, dla wielu zastosowań przemysłowych, 8-bitowy przetwornik A/C zapewnia wystarczającą dokładność, co potwierdzają standardy branżowe oraz praktyki inżynieryjne.

Pytanie 9

Jakim rodzajem pracy charakteryzuje się silnik oznaczony symbolem S3?

A. Praca dorywcza

B. Praca ciągła

C. Praca przerywana

D. Praca długotrwała

Właściwie zidentyfikowałeś rodzaj pracy silnika oznaczony symbolem S3 jako pracę przerywaną. Praca przerywana odnosi się do pracy, w której silnik działa z przerwami, co pozwala na jego schłodzenie i uniknięcie przegrzania. Taki typ pracy jest typowy dla aplikacji, gdzie silnik nie jest obciążony ciągłym wysiłkiem, na przykład w przypadku użytkowania w maszynach budowlanych czy w urządzeniach mobilnych. Przykładem może być silnik w wózku widłowym, który wykonuje cykle podnoszenia i transportu, a pomiędzy nimi następują krótkie przerwy na schłodzenie. W kontekście norm, praca przerywana jest zgodna z klasyfikacjami zawartymi w dokumentach takich jak IEC 60034-1, które definiują różne tryby pracy maszyn elektrycznych. Dobrą praktyką jest monitorowanie temperatury silnika oraz jego obciążenia, aby zapewnić jego długotrwałą eksploatację bez ryzyka uszkodzeń.

Pytanie 10

Podczas naprawy pieca indukcyjnego pracownik doznał poparzenia ramienia. Jaką pomoc powinien otrzymać w pierwszej kolejności?

A. miejsca oparzone posmarować tłustym kremem, a następnie na ranę oparzeniową zastosować okład z 1% kwasu octowego

B. zdjąć odzież i bieliznę z oparzonych miejsc, a następnie na ranę oparzeniową nałożyć okład z 3% roztworu sody oczyszczonej

C. zdjąć odzież i bieliznę z oparzonych miejsc, a następnie miejsca oparzone polewać wodą utlenioną

D. miejsca oparzone polewać zimną wodą, a następnie na ranę oparzeniową założyć jałowy opatrunek

Odpowiedź dotycząca polewania miejsc oparzonych zimną wodą jest prawidłowa, ponieważ pierwszym krokiem w przypadku oparzeń jest schłodzenie uszkodzonego miejsca. Schłodzenie oparzenia zimną wodą (najlepiej w temperaturze pokojowej lub lekko chłodnej) powinno trwać od 10 do 20 minut. Dzięki temu zmniejsza się ból oraz ogranicza głębokość oparzenia. Woda działa również jako czynnik nawilżający, co jest istotne, ponieważ oparzenia mogą prowadzić do dalszej utraty wilgoci. Po schłodzeniu, na oparzenie należy nałożyć jałowy opatrunek, co jest standardową praktyką w pierwszej pomocy. Opatrunek chroni ranę przed zanieczyszczeniami oraz sprzyja procesowi gojenia. Warto wspomnieć, że w przypadku poważniejszych oparzeń, w tym oparzeń drugiego i trzeciego stopnia, niezbędna jest konsultacja z lekarzem. Stosowanie jałowego opatrunku jest zgodne z wytycznymi zawartymi w podręcznikach dotyczących pierwszej pomocy."

Pytanie 11

Licznik impulsów rewersyjnych to urządzenie

A. które zapisuje w pamięci określoną liczbę impulsów

B. które dokonuje odejmowania impulsów

C. które zajmuje się dodawaniem impulsów

D. które wykonuje dodawanie i odejmowanie impulsów

Wybór odpowiedzi, która ogranicza się do dodawania impulsów, nie oddaje pełnego zakresu funkcji rewersyjnego licznika impulsów. Liczniki te, jak sama nazwa wskazuje, mają zdolność do rewersji, co oznacza, że mogą nie tylko akumulować impulsy, ale także je odejmować. Podejście, które koncentruje się wyłącznie na dodawaniu, pomija kluczowy aspekt ich wszechstronności, co jest niezwykle istotne w zastosowaniach przemysłowych. W kontekście pomiarów, na przykład w systemach automatyki, często potrzebne jest nie tylko zliczanie, ale także korekta błędów, co wymaga funkcji odejmowania. Zrozumienie zasady działania rewersyjnych liczników impulsów jest kluczowe, aby uniknąć nieporozumień dotyczących ich zastosowania. Próba wyboru opcji, która mówi tylko o zliczaniu impulsów w pamięci, również jest myląca, ponieważ nie oddaje ona dynamiki działania takich urządzeń. W praktyce, liczniki te muszą reagować na zmieniające się warunki operacyjne, co wymaga zarówno dodawania, jak i odejmowania impulsów. Ignorowanie tej funkcji prowadzi do uproszczonego postrzegania złożonych systemów automatyki, co może skutkować błędnymi decyzjami w inżynierii i projektowaniu układów sterujących.

Pytanie 12

Jakie wymiary biorą pod uwagę dopuszczalne odchylenia w wykonaniu elementu mechanicznego?

A. Nominalne

B. Jednostronne

C. Graniczne

D. Rzeczywiste

Odpowiedź 'Graniczne' jest prawidłowa, ponieważ wymiary graniczne definiują dopuszczalne zakresy odchyleń od wymiarów nominalnych, które są kluczowe w inżynierii mechanicznej. Wymiary te określają maksymalne i minimalne wartości, w ramach których element mechaniczny może być wykonany, aby zapewnić jego funkcjonalność i interoperacyjność z innymi komponentami. Przykładowo, w produkcji wałów, wymiary graniczne pozwalają na określenie, jak blisko rzeczywiste wymiary mogą być do wartości nominalnych, a jednocześnie nie wpłyną na działanie maszyny. W praktyce, normy takie jak ISO 286 określają zasady tolerancji wymiarowych, co jest niezbędne do zapewnienia odpowiedniej jakości i wymienności części. Wiedza na temat wymiarów granicznych jest kluczowa, ponieważ niewłaściwe ich zdefiniowanie może prowadzić do wadliwego działania całego układu mechanicznego lub nawet do jego awarii. Dlatego inżynierowie muszą dokładnie analizować te parametry podczas projektowania i produkcji.

Pytanie 13

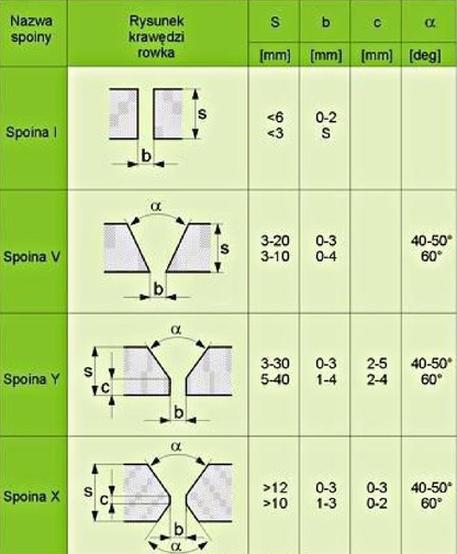

Na podstawie przedstawionej tabeli określ, którą spoinę należy wykonać w celu połączenia czołowego blach o grubości 2 mm.

A. Spoina V

B. Spoina Y

C. Spoina X

D. Spoina I

Spoina I jest optymalnym wyborem do połączenia czołowego blach o grubości 2 mm ze względu na swoje parametry techniczne, które są dostosowane do wymagań dla tego rodzaju materiału. W kontekście norm i standardów spawalniczych, spoina I zapewnia odpowiednią wytrzymałość oraz odporność na naprężenia, co jest kluczowe w przypadku cienkowarstwowych spoin. Przykładem zastosowania spoiny I może być proces łączenia blach w konstrukcjach metalowych, gdzie niskie grubości wymagają zastosowania precyzyjnych technik spawania. Spoina I, posiadając parametry S ≤ 6 mm oraz b = 0-2 mm, idealnie nadaje się do takich aplikacji, eliminując ryzyko osłabienia materiału. W praktyce, przy wyborze spoiny, istotne jest również uwzględnienie specyfiki materiału, z którego wykonane są blachy, co wpływa na wybór metody spawania oraz rodzaj używanego materiału spawalniczego. Wybór odpowiedniej spoiny jest istotny dla zapewnienia długotrwałej wytrzymałości konstrukcji oraz bezpieczeństwa operacji spawalniczych.

Pytanie 14

Jaką metodę łączenia materiałów należy wykorzystać do zestawienia stali nierdzewnej z mosiądzem?

A. Lutowanie twarde

B. Klejenie

C. Zgrzewanie

D. Lutowanie miękkie

Lutowanie miękkie, klejenie i zgrzewanie to techniki łączenia materiałów, które mają swoje specyficzne zastosowania, ale nie są odpowiednie dla połączenia stali nierdzewnej z mosiądzem. Lutowanie miękkie, które polega na stosowaniu stopów lutowniczych o niższej temperaturze topnienia, nie zapewnia wystarczającej wytrzymałości połączenia, co jest kluczowe w przypadku metali o różnych właściwościach takich jak stal nierdzewna i mosiądz. Wysoka temperatura topnienia stali nierdzewnej oraz różne współczynniki rozszerzalności cieplnej obu metali mogą prowadzić do pęknięć i osłabienia połączenia. Klejenie, z drugiej strony, może być skuteczne w łączeniu niektórych materiałów, jednak jego zastosowanie w połączeniu metali o dużej różnicy w strukturze kryształów, jak w przypadku stali nierdzewnej i mosiądzu, jest ograniczone. Ponadto, kleje mogą mieć ograniczoną odporność na wysokie temperatury oraz czynniki chemiczne, co w przypadku metali jest istotnym zagadnieniem. Zgrzewanie, które zazwyczaj stosuje się do łączenia materiałów o podobnych właściwościach fizycznych, również nie sprawdzi się w tym przypadku. Zgrzewanie stali nierdzewnej z mosiężnymi elementami prowadzi do powstawania słabych połączeń, ze względu na różnice w temperaturze topnienia i przewodności cieplnej. Dobrze jest zatem zrozumieć, że wybór odpowiedniej techniki łączenia materiałów powinien być oparty na ich właściwościach fizycznych oraz wymaganiach aplikacyjnych, co pozwoli na uzyskanie trwałych i bezpiecznych połączeń.

Pytanie 15

Która metoda regulacji prędkości obrotowej silnika obcowzbudnego prądu stałego umożliwi efektywną regulację w szerokim zakresie od 0 do n_n?

A. Napięciem przyłożonym do obwodu wzbudzenia

B. Rezystancją w obwodzie twornika

C. Napięciem przyłożonym do obwodu twornika

D. Rezystancją w obwodzie wzbudzenia

Rezystancja w obwodzie wzbudzenia silnika obcowzbudnego prądu stałego wpływa na siłę pola magnetycznego, co z kolei oddziałuje na moment obrotowy silnika. Zwiększenie rezystancji w tym obwodzie prowadzi do zmniejszenia prądu wzbudzenia, co skutkuje osłabieniem pola magnetycznego i może prowadzić do obniżenia momentu obrotowego przy danej wartości napięcia. Takie podejście może być stosowane w niektórych sytuacjach, ale nie zapewnia efektywnej regulacji prędkości w szerokim zakresie. Zwiększenie rezystancji w obwodzie twornika również nie jest właściwym rozwiązaniem, ponieważ prowadzi do strat mocy oraz obniżenia sprawności energetycznej silnika. Działania te mogą prowadzić do nieefektywnego działania, zwłaszcza w aplikacjach wymagających dynamicznej regulacji prędkości. Warto zwrócić uwagę, że stosowanie napięcia przyłożonego do obwodu wzbudzenia może wprowadzać dodatkowe problemy, takie jak trudności w uzyskaniu stabilnej pracy silnika w niższych prędkościach, co czyni tę metodę niepraktyczną. W kontekście najlepszych praktyk inżynieryjnych, należy unikać podejść, które nie gwarantują pełnej kontroli nad parametrami pracy silnika, a także mogą prowadzić do nadmiernych strat energetycznych i złożoności w implementacji systemu. Ostatecznie, wybór odpowiedniej metody regulacji prędkości powinien być oparty na analizie wymagań aplikacji oraz efektywności energetycznej.

Pytanie 16

Jaki przyrząd pomiarowy jest używany do wyznaczenia poziomu skrzynki montowanej jako osłona dla zamontowanego elektrozaworu?

A. Kątomierz

B. Poziomnica

C. Mikrometr

D. Klepsydra

Poziomnica jest narzędziem kontrolno-pomiarowym, które służy do określenia poziomu w różnych zastosowaniach budowlanych i montażowych. Jej działanie opiera się na małym pojemniku wypełnionym cieczą i zamontowanej w nim bąbelkowej poziomicy, która wskazuje, czy dany obiekt znajduje się w poziomie. Użycie poziomnicy jest kluczowe w przypadku montażu skrzynek na elektrozawory, ponieważ zapewnia, że elementy te będą stabilne i prawidłowo funkcjonujące, co ma bezpośredni wpływ na ich efektywność operacyjną. Przykładowo, w systemach hydraulicznych, niezrównoważone montaż skrzynki może prowadzić do awarii, a nawet uszkodzenia sprzętu. Dobre praktyki branżowe zazwyczaj zalecają korzystanie z poziomnicy przed finalnym zamocowaniem elementów, co pozwala na eliminację potencjalnych błędów i zapewnienie długotrwałej niezawodności systemu. Ponadto, poziomnice są często używane w budownictwie i instalacjach, gdzie precyzyjne ustawienie jest niezbędne, co czyni je narzędziem nieodzownym w każdej pracowni oraz na placu budowy.

Pytanie 17

Jaki czujnik jest stosowany do pomiaru prędkości obrotowej wału silnika?

A. Selsyn trygonometryczny

B. Mostek tensometryczny

C. Potencjometr obrotowy

D. Prądnica tachometryczna

No więc, selesyn trygonometryczny, mostek tensometryczny i potencjometr obrotowy to elementy, które nie są do pomiaru prędkości obrotowej wału silnika. Selesyn trygonometryczny jest używany do przenoszenia informacji o położeniu, ale nie do pomiaru prędkości. Z kolei mostek tensometryczny służy do mierzenia odkształceń, co sprawia, że lepiej się nadaje do analizy sił czy obciążeń, a nie prędkości obrotowej. Potencjometr obrotowy znowu mierzy kąt obrotu, generując napięcie proporcjonalne do tego kąta, ale nie daje nam informacji o tym, jak szybko ten kąt się zmienia. Często w kontekście pomiaru prędkości pojawiają się błędne założenia co do tych urządzeń, co może prowadzić do kiepskiego projektowania systemów pomiarowych. Jak wybierasz czujniki do analizy prędkości obrotowej, ważne jest, żeby rozumieć, że prądnica tachometryczna daje najbardziej precyzyjne dane dzięki swojej konstrukcji i zasadzie działania, co czyni ją standardem w branży.

Pytanie 18

Metoda osuszania sprężonego powietrza, w której w pierwszej fazie usuwana jest para wodna oraz olej za pomocą węgla aktywowanego, a w drugiej następuje odessanie pary wodnej w kapilarach żelu krzemionkowego, określana jest jako

A. absorpcją

B. adsorpcją

C. konwekcją

D. desorpcją

W procesach związanych z osuszaniem sprężonego powietrza, niepoprawne odpowiedzi mogą być mylące, szczególnie dla osób mniej zaznajomionych z terminologią. Konwekcja odnosi się do transportu ciepła poprzez ruch płynów, a nie do procesu usuwania wilgoci. Absorpcja, choć wydaje się zbliżona, polega na wchłanianiu substancji przez inną substancję, co różni się od adsorpcji, gdzie cząsteczki są przyciągane do powierzchni materiału, a nie wnikają w jego objętość. Desorpcja z kolei to proces, w którym substancje, wcześniej adsorbowane, są uwalniane z powierzchni materiału, a więc nie jest to etap osuszania, a raczej proces przeciwny. Te nieścisłości mogą prowadzić do błędnych wniosków w kontekście doboru technologii osuszania w różnych aplikacjach przemysłowych. Zrozumienie różnic pomiędzy tymi procesami jest kluczowe dla efektywnego zaprojektowania systemów uzdatniania powietrza, które spełniają wymagania jakościowe oraz normy branżowe, takie jak ISO 8573. W związku z tym, aby skutecznie przeprowadzić proces usuwania wilgoci, należy skupić się na technikach adsorpcji, które zapewniają najwyższą efektywność oraz niezawodność w aplikacjach wymagających precyzyjnej kontroli warunków atmosferycznych.

Pytanie 19

Jaki czujnik powinno się wykorzystać do pomiaru wartości natężenia pola magnetycznego?

A. Pojemnościowy

B. Hallotronowy

C. Tensometryczny

D. Ultradźwiękowy

Wybór nieodpowiednich czujników do pomiaru pola magnetycznego może prowadzić do poważnych pomyłek w analizie i diagnostyce. Czujniki tensometryczne, na przykład, są przeznaczone do mierzenia sił i odkształceń, a więc nie mają zastosowania w detekcji pól magnetycznych. Działają na zasadzie zmian oporu elektrycznego w odpowiedzi na deformację mechaniczną, co czyni je skutecznymi w zastosowaniach takich jak pomiar siły wywieranej na strukturę, ale nie w pomiarze pól magnetycznych. Z kolei czujniki pojemnościowe mierzą zmiany pojemności elektrycznej wynikające z obecności obiektów w ich polu działania. Używane są często w czujnikach dotykowych i systemach wykrywania obecności, ale nie nadają się do pomiaru natężenia pola magnetycznego. Czujniki ultradźwiękowe opierają się na zasadzie odbicia fal dźwiękowych i są stosowane w detekcji odległości oraz w systemach automatyzacji, ale także nie mają zastosowania w detekcji pól magnetycznych. Dlatego ważne jest zrozumienie, który czujnik najlepiej odpowiada wymaganiom danej aplikacji, aby zapewnić dokładność i niezawodność pomiarów. Wybór odpowiedniego czujnika powinien opierać się na specyfikacji technicznej oraz wymaganiach konkretnego zastosowania w branży.

Pytanie 20

Wartość natężenia oświetlenia podczas wykonywania precyzyjnych zadań powinna wynosić

A. 300 lx

B. 600 lx

C. 100 lx

D. 800 lx

Wybór natężenia oświetlenia mniejszego niż 800 lx w kontekście precyzyjnych prac wiąże się z wieloma niebezpiecznymi konsekwencjami. Natężenie 600 lx, 300 lx czy 100 lx może wydawać się wystarczające w mniej wymagających warunkach, jednak w przypadku zadań wymagających dużej dokładności, takich jak montaż komponentów elektronicznych lub prace laboratoryjne, zbyt niskie oświetlenie może prowadzić do poważnych błędów. Przykładowo, oświetlenie na poziomie 600 lx może nie dostarczyć wystarczającej widoczności, co zwiększa ryzyko popełnienia błędów, które mogą skutkować uszkodzeniem delikatnych części lub złożeniem wadliwych produktów. Natężenie 300 lx to wartość, która w praktyce jest stosowana w biurach, ale nie jest to poziom odpowiedni dla precyzyjnych prac, gdzie każdy detal ma znaczenie. Natomiast 100 lx to wartość, która mogłaby być tolerowana w pomieszczeniach magazynowych, ale nie w sytuacjach wymagających szczególnej uwagi. Z tego względu, przy podejmowaniu decyzji o poziomie oświetlenia, ważne jest, aby kierować się standardami i zaleceniami branżowymi, które jasno określają wymagania w tej dziedzinie. Nieprawidłowe oszacowanie natężenia oświetlenia może prowadzić do nieefektywności pracy oraz zwiększenia ryzyka wypadków. Z tego względu, dla zapewnienia bezpieczeństwa i jakości, zawsze należy dążyć do osiągnięcia optymalnych warunków oświetleniowych.

Pytanie 21

Zaświecenie której lampki sygnalizacyjnej informuje o niebezpieczeństwie?

A. Lampki 3.

B. Lampki 2.

C. Lampki 1.

D. Lampki 4.

Lampki sygnalizacyjne, mimo że są ważnym elementem systemów bezpieczeństwa, mogą być mylone pod względem znaczenia oraz funkcji, co prowadzi do nieprawidłowych wyborów w sytuacjach awaryjnych. Odpowiedzi, które wskazują inne lampki niż czerwoną, mogą wynikać z błędnych przekonań o kolorach i ich symbolice. Na przykład, lampka 1, jeśli jest zielona, często jest mylona z oznaczeniem bezpieczeństwa, co może prowadzić do błędnych decyzji w krytycznych momentach. Zielony kolor zazwyczaj oznacza, że wszystko jest w porządku, co nie powinno być mylone z czymś, co może wskazywać na zagrożenie. Podobnie, lampki 2 i 3 mogą być interpretowane jako ostrzeżenia, ale ich kolory mogą nie mieć tak silnych konotacji ostrzegawczych jak czerwony. Warto podkreślić, że w kontekście przepisów dotyczących bezpieczeństwa, ważne jest, aby znać znaczenie każdego koloru oraz jego zastosowanie w praktyce. Wprowadzenie niepoprawnych sygnałów lub ich niewłaściwe zrozumienie może prowadzić do poważnych konsekwencji, w tym do wypadków w miejscu pracy. Dlatego istotne jest, aby każda osoba odpowiedzialna za bezpieczeństwo miała świadomość, jak interpretować sygnały i podejmować właściwe decyzje w oparciu o właściwe informacje.

Pytanie 22

Którą metodę łączenia materiałów przedstawiono na rysunku?

A. Lutowanie.

B. Spawanie.

C. Klejenie.

D. Zgrzewanie.

Lutowanie jest procesem, który polega na łączeniu metali z wykorzystaniem dodatkowego materiału, zwanego lutem, o niższej temperaturze topnienia niż metale łączone. Na zdjęciu widoczne są przewody elektryczne, których połączenie zostało wykonane w tej technice. Lutowanie jest powszechnie stosowane w elektronice do łączenia elementów w obwodach elektronicznych, ponieważ zapewnia silne i trwałe połączenia. W praktyce lutowanie wykorzystuje się nie tylko w elektronice, ale również w wielu innych branżach, takich jak motoryzacja czy przemysł maszynowy. Standardy branżowe, takie jak IPC-A-610 dotyczące akceptowalności montażu elektronicznego, podkreślają znaczenie jakości połączeń lutowanych. Właściwe techniki lutowania, takie jak stosowanie odpowiednich lutów i technik grzewczych, są kluczowe dla zapewnienia niezawodności i bezpieczeństwa w aplikacjach. Ponadto, lutowanie może być stosowane do naprawy i konserwacji urządzeń, co czyni go niezwykle wartościową umiejętnością w wielu zawodach technicznych.

Pytanie 23

Którą z czynności regulacyjnych należy wykonać, aby tłoczysko siłownika 1A1 wsuwało się wolniej niż wysuwało?

A. Zmniejszyć równomiernie przepływy na zaworach 1V2 i 1V3.

B. Zmniejszyć przepływy na zaworze 1V3.

C. Zwiększyć równomiernie przepływy na zaworach 1V2 i 1V3.

D. Zmniejszyć przepływy na zaworze 1V2.

Wybór odpowiedzi, która sugeruje zwiększenie przepływów na zaworach 1V2 i 1V3, jest nieodpowiedni, ponieważ w rzeczywistości prowadziłby do szybszego wsuwania tłoczyska, co jest przeciwnym efektem do zamierzonego. Zwiększenie przepływu na zaworach oznacza większy napływ oleju do komory tłoczyska, a tym samym przyspieszenie jego ruchu. Takie podejście nie uwzględnia zasad hydrauliki, w której kluczowym aspektem jest optymalizacja przepływu w celu uzyskania pożądanej prędkości i siły ruchu. Również zmniejszenie przepływów na obydwu zaworach 1V2 i 1V3 wpłynęłoby na ciśnienie w systemie, co mogłoby prowadzić do niestabilności hydraulicznej i trudności w precyzyjnym sterowaniu. Dodatkowo, zmniejszenie przepływu tylko na zaworze 1V3 mogłoby prowadzić do nierównomiernego rozkładu ciśnienia w systemie, co jest niezgodne z zasadami hydrauliki siłowej i mogłoby prowadzić do uszkodzenia komponentów systemu. Wydajne zarządzanie przepływem oleju jest kluczowe dla prawidłowego działania układów hydraulicznych, a błędne decyzje w tym zakresie mogą prowadzić do poważnych awarii i kosztownych napraw.

Pytanie 24

Który element należy zamontować we wskazanym strzałką otworze podzespołu przedstawionego na rysunku?

A. Przyłączkę.

B. Zawór.

C. Manometr.

D. Termometr.

Wybór przyłączki, zaworu lub termometru jako odpowiedzi w tym pytaniu jest wynikiem nieporozumienia dotyczącego funkcji poszczególnych elementów w systemach ciśnieniowych. Przyłączka, będąca elementem służącym do łączenia różnych części systemu, nie jest przeznaczona do pomiaru ciśnienia, a jej zastosowanie w tym kontekście byłoby nieodpowiednie. Zawór, z kolei, jest komponentem pozwalającym na regulację lub kontrolowanie przepływu mediów w systemie, co również nie odpowiada funkcji pomiarowej. Termometr, mimo że jest przydatnym narzędziem do monitorowania temperatury, również nie ma zastosowania w kontekście pomiaru ciśnienia. Zrozumienie, że otwór między oznaczeniami IN i OUT jest zarezerwowany dla manometru, wymaga znajomości podstawowych zasad funkcjonowania systemów hydraulicznych i pneumatycznych. Powszechny błąd myślowy to utożsamianie różnych elementów z podobnymi funkcjami, co prowadzi do nieodpowiednich wyborów w procesie projektowania i montażu. Zastosowanie niewłaściwych komponentów może skutkować nieefektywnością systemu, a w skrajnych przypadkach również awariami, które mogą być kosztowne w naprawie. Świadomość różnic między tymi elementami oraz ich funkcjami jest kluczowa dla prawidłowego funkcjonowania całego systemu.

Pytanie 25

W układzie cyfrowym, którego strukturę i stany logiczne przedstawiono na rysunku, wskaż która bramka nie działa prawidłowo.

A. Bramka C.

B. Bramka A.

C. Bramka B.

D. Bramka D.

Wybór bramki A, C lub D jako niewłaściwie działającej wiąże się z typowymi błędami myślowymi związanymi z analizą logiczną. Zrozumienie zasad działania bramek logicznych jest kluczowe dla poprawnego rozwiązywania problemów w zakresie układów cyfrowych. Bramki AND, OR oraz NOT mają specyficzne zachowania, które są określone przez ich definicje. W przypadku bramki A, jej działanie jest poprawne, jeśli spełnia założenia projektowe, a dwa wejścia o stanie 1 generują wyjście 1, co jest zgodne z zasadami bramek OR. Z kolei bramka C i D również działają zgodnie z oczekiwaniami, co oznacza, że ich wyniki wyjściowe są zgodne z przyjętymi zasadami logiki. Wybierając niewłaściwe bramki, można łatwo wprowadzić się w błąd podczas analizy schematu. Kluczem do właściwego zrozumienia jest analiza stanów wejściowych i wyjściowych, a także znajomość ich funkcji. W praktyce często dochodzi do pomyłek, gdy nie przeprowadza się wystarczającej weryfikacji, co prowadzi do fałszywych wniosków. Dlatego ważne jest, aby każdorazowo sprawdzać, czy wyniki wyjściowe bramek są zgodne z ich definicjami oraz aby stosować metody weryfikacji, takie jak testowanie na symulatorach, co pozwala na bardziej wiarygodną diagnozę i poprawne projektowanie układów.

Pytanie 26

Która z wymienionych właściwości komponentów systemów automatyki, stosowanych w liniach produkcyjnych, ma kluczowe znaczenie przy projektowaniu linii do konfekcjonowania rozcieńczalników do farb i lakierów?

A. Niezawodność

B. Iskrobezpieczeństwo

C. Bezobsługowość

D. Efektywność

Iskrobezpieczeństwo jest kluczową cechą w projektowaniu linii produkcyjnych, zwłaszcza w kontekście konfekcjonowania substancji chemicznych, takich jak rozcieńczalniki do farb i lakierów, które są łatwopalne i mogą wydzielać niebezpieczne opary. Użycie podzespołów i urządzeń spełniających normy iskrobezpieczeństwa (np. ATEX w Europie) ma na celu minimalizację ryzyka wybuchów oraz pożarów. Przykładem mogą być pompy, które są zaprojektowane tak, aby nie generować iskier podczas pracy, a także systemy wentylacyjne, które skutecznie odprowadzają opary. W praktyce oznacza to stosowanie materiałów odpornych na korozję, jak również instalację odpowiednich czujników wykrywających obecność niebezpiecznych gazów. Właściwe zabezpieczenie strefy zagrożonej wybuchem powinno obejmować także odpowiednie klasyfikacje stref, które są zgodne z międzynarodowymi standardami, takimi jak IEC 60079. Zatem iskrobezpieczeństwo nie tylko zwiększa bezpieczeństwo pracowników, ale także zapewnia ciągłość produkcji, co jest niezbędne w efektywnych liniach produkcyjnych.

Pytanie 27

Największe ryzyko związane z urządzeniami elektrycznymi wynika z możliwości

A. dotknięcia elementów urządzenia elektrycznego mających uziemienie

B. dotknięcia odizolowanych części będących pod napięciem

C. wystąpienia zwarcia doziemnego

D. pojawu przerwy w obwodzie elektrycznym

Dotknięcie odizolowanych elementów znajdujących się pod napięciem stanowi poważne zagrożenie dla zdrowia i życia ludzi. Elementy te, jeśli są odizolowane, mogą wydawać się bezpieczne, jednak w momencie, gdy dojdzie do naruszenia izolacji, stają się źródłem niebezpiecznego napięcia elektrycznego. Przykładem może być uszkodzona wtyczka lub przewód, w którym izolacja została przerwana, a przewodnik stał się dostępny. W takich sytuacjach, dotykając odizolowanego elementu, osoba może stać się drogą, przez którą prąd elektryczny przepływa do ziemi, co może prowadzić do porażenia elektrycznego. Zgodnie z normami bezpieczeństwa, takimi jak PN-EN 61140, urządzenia elektryczne powinny być projektowane z myślą o minimalizowaniu ryzyka kontaktu z elementami pod napięciem. Regularne przeglądy oraz stosowanie odpowiednich zabezpieczeń, takich jak wyłączniki różnicowo-prądowe, mogą znacznie zredukować to ryzyko. Odpowiednia edukacja użytkowników i pracowników w zakresie bezpieczeństwa elektrycznego jest kluczowa dla zapobiegania wypadkom.

Pytanie 28

Jakiego typu przewód jest zalecany do komunikacji w magistrali CAN?

A. Przewodu koncentrycznego

B. Przewodu dziewięciożyłowego

C. Skrętki czteroparowej, ekranowanej

D. Skrętki dwuprzewodowej

Wybór nieodpowiedniego przewodu do komunikacji w magistrali CAN może prowadzić do licznych problemów, takich jak zakłócenia sygnału, błędy w transmisji oraz obniżona wydajność całego systemu. Skrętka czteroparowa, mimo że jest popularna w sieciach Ethernet i innych systemach komunikacyjnych, nie jest zoptymalizowana pod kątem wymagań magistrali CAN. System ten wymaga przewodu o specyficznych właściwościach, takich jak niska impedancja i efektywna ochrona przed zakłóceniami, co skrętka czteroparowa nie zapewnia. Przewód koncentryczny stosowany jest w telekomunikacji i nie nadaje się do zastosowania w magistrali CAN, ponieważ jego konstrukcja nie wspiera metod różnicowych, które są kluczowe dla stabilnej komunikacji w tym standardzie. Ponadto, przewód dziewięciożyłowy jest zbyt skomplikowany i nieefektywny do implementacji w systemach CAN, które wykorzystują jedynie dwa przewody do komunikacji. Typowe błędy myślowe prowadzące do takich niepoprawnych wniosków często opierają się na mylnej interpretacji zastosowania różnych typów przewodów bez uwzględnienia specyfikacji technicznych i wymagań dotyczących sygnałów CAN. Rekomendacje branżowe jasno wskazują, że dla magistrali CAN najlepszym wyborem jest skrętka dwuprzewodowa, co zapewnia efektywność i niezawodność całego systemu.

Pytanie 29

Przedstawione narzędzie służy do

A. zaciskania opasek kablowych.

B. ściągania izolacji z przewodów.

C. zarabiania łączówek telekomunikacyjnych.

D. zaciskania końcówek kablowych elektrycznych.

Odpowiedź "ściągania izolacji z przewodów" jest poprawna, ponieważ narzędzie przedstawione na zdjęciu to ściągacz izolacji, które służy do precyzyjnego usuwania izolacji z przewodów elektrycznych. Narzędzia te są standardowym wyposażeniem w pracach elektrycznych, stosowanym w instalacjach domowych oraz przemysłowych. ściągacze izolacji posiadają regulowane szczęki, co umożliwia dostosowanie ich do różnych średnic przewodów, co jest kluczowe w zapewnieniu efektywności i bezpieczeństwa pracy. Używanie tego narzędzia pozwala na uniknięcie uszkodzeń przewodów, co jest szczególnie istotne w kontekście zachowania wysokich standardów bezpieczeństwa zgodnych z normami IEC 60364. Warto również nadmienić, że prawidłowe ściąganie izolacji ma na celu nie tylko ułatwienie dalszych prac, ale również zapewnienie optymalnego przewodzenia prądu, co jest kluczowe dla funkcjonowania instalacji elektrycznych.

Pytanie 30

Zawór 1V1 przełączy się z pozycji a na b

A. gdy siłownik 1A1 zostanie wysunięty i moduł czasowy odliczy czas t = 2 s

B. po 2 s od chwili zadziałania elementu sygnałowego S1

C. po 2 s od chwili zadziałania elementu sygnałowego SO

D. gdy siłownik 1A1 zostanie wsunięty i moduł czasowy odliczy czas t = 2 s

Zawór 1V1 przełącza się z pozycji a na b po wysunięciu siłownika 1A1 i po odliczeniu czasu t = 2 s. To działanie jest zgodne z zasadami automatyki oraz teorią sterowania, w której kluczowe znaczenie ma synchronizacja pomiędzy elementami wykonawczymi a kontrolnymi. W sytuacji, gdy siłownik 1A1 jest wysunięty, oznacza to, że został on aktywowany i wykonuje swoje zadanie. Zgodnie z dobrymi praktykami w projektowaniu systemów automatyki, czas reakcji i czas przełączenia są kluczowymi czynnikami, które muszą być uwzględnione, aby zapewnić prawidłowe funkcjonowanie układu. W przypadku omawianego zaworu, 2-sekundowy interwał czasowy pozwala na stabilizację stanu układu przed zmianą, co jest istotne dla uniknięcia niepożądanych przepływów czy ciśnień. Stosowanie tego typu mechanizmów czasowych jest zgodne z normami, takimi jak ISO 12100, które określają zasady oceny ryzyka w maszynach.

Pytanie 31

Które urządzenie ma symbol graficzny taki jak na rysunku?

A. Zawór spustowy.

B. Filtr.

C. Osuszacz powietrza.

D. Smarownica.

Wybór odpowiedzi wskazujących na inne urządzenia, takie jak filtr, osuszacz powietrza czy zawór spustowy, może wynikać z pomyłek w interpretacji symboli graficznych. Filtry, na przykład, pełnią funkcję oczyszczania cieczy lub gazów z zanieczyszczeń, a ich symbole często przedstawiają struktury oparte na siatkach lub wkładach filtracyjnych. Osuszacze powietrza wykorzystują różne metody do usuwania wilgoci z powietrza, co jest kluczowe w wielu aplikacjach przemysłowych oraz w klimatyzacji. Zawory spustowe, z kolei, są używane do regulacji przepływu cieczy i mogą być reprezentowane przez symbole wskazujące ich funkcję otwierania i zamykania przepływu. Te błędne wybory mogą zatem wynikać z niepełnej wiedzy na temat zastosowania i interpretacji symboli, co z kolei prowadzi do mylnych wniosków. Kluczowe jest zrozumienie, że każdy z tych komponentów ma specyficzną funkcję, a ich symbole są tak zaprojektowane, aby jednoznacznie komunikować tę funkcjonalność. Pomocne może być zapoznanie się z dokumentacją techniczną oraz normami branżowymi, które precyzują, jak i kiedy należy używać tych urządzeń, aby uniknąć nieporozumień w przyszłości.

Pytanie 32

Wskaż opis ruchu tłoczyska siłownika 1A zgodny z zamieszczonym rysunkiem.

A. Wysuw po naciśnięciu przycisku 1S3, gdy tłok jest całkowicie wsunięty i natychmiastowy powrót po zwarciu łącznika krańcowego 1S2.

B. Wysuw po naciśnięciu przycisku 1S3, gdy tłok całkowicie wsunięty i powrót po określonym czasie od zwarcia łącznika krańcowego 1S2.

C. Wysuw po określonym czasie od naciśnięcia przycisku 1S3 i natychmiastowy powrót po zwarciu łącznika krańcowego 1S2.

D. Wysuw po określonym czasie od naciśnięcia przycisku 1S3 i powrót po określonym czasie od zwarcia łącznika krańcowego 1S2.

Dobra robota, wybrałeś poprawną odpowiedź! Działa to tak, że siłownik 1A zaczyna pracować dopiero, gdy tłok jest całkowicie wsunięty. To ważne, bo jeśli tłok byłby wysunięty, siłownik nie mógłby się ruszyć, co ma znaczenie dla bezpieczeństwa. Po naciśnięciu przycisku 1S3 siłownik nie działa od razu. Zamiast tego, trzeba poczekać, aż minie chwila. To oznacza, że istnieje element czasowy w układzie, co często się stosuje, żeby uniknąć problemów, które mogą się zdarzyć przy natychmiastowej reakcji. Dzięki temu możesz kontrolować ruchy precyzyjnie. Przykłady tego typu zastosowań znajdziesz chociażby w robotyce, gdzie każdy ruch musi być zaplanowany, żeby wszystko działało sprawnie i bezpiecznie.

Pytanie 33

Jaką wielkość fizyczną mierzy się w tensometrach foliowych?

A. Indukcji

B. Pojemności

C. Rezystancji

D. Indukcyjności

Indukcja, pojemność i indukcyjność to wielkości fizyczne, które nie są bezpośrednio związane z działaniem tensometrów foliowych. Indukcja odnosi się do zjawisk elektromagnetycznych, takich jak wytwarzanie siły elektromotorycznej w przewodnikach, co ma zastosowanie w czujnikach indukcyjnych, ale nie w tensometrach. Pojemność opisuje zdolność do przechowywania ładunku elektrycznego w kondensatorach, co nie ma związku z mechanicznymi właściwościami materiałów używanych w tensometrach. Indukcyjność dotyczy zjawisk związanych z przepływem prądu w obwodach, ale również nie ma zastosowania w kontekście pomiaru deformacji. Zrozumienie tych różnic jest kluczowe, aby uniknąć błędów w doborze czujników do konkretnych zastosowań. Wybierając odpowiednie technologie pomiarowe, należy opierać się na zrozumieniu, jak różne właściwości fizyczne materiałów wpływają na ich zastosowanie. Pomocne jest również zapoznanie się z normami branżowymi oraz standardowymi metodami pomiaru, aby zapewnić dokładność i niezawodność wyników, co jest istotne w wielu dziedzinach inżynieryjnych.

Pytanie 34

Wskaż na podstawie tabeli wymiary wpustu pryzmatycznego, który można osadzić na wale o średnicy 12 mm.

Wałek – d mm	Wpust
ponad	do	b x h mm
6	8	2 x 2
8	10	3 x 3
10	12	4 x 4
12	17	5 x 5
17	22	6 x 6
22	30	8 x 7

A. 4 x 4 mm

B. 6 x 6 mm

C. 3 x 3 mm

D. 5 x 5 mm

Najczęściej popełnianym błędem przy wyborze wymiarów wpustu pryzmatycznego jest nieprawidłowe dopasowanie jego rozmiaru do średnicy wału. Wiele osób może pomyśleć, że wymiary 3 x 3 mm, 5 x 5 mm lub 6 x 6 mm będą odpowiednie dla wału o średnicy 12 mm, co jest błędne. Takie rozumowanie wynika często z niepełnego zrozumienia podstawowych zasad projektowania połączeń mechanicznych. W rzeczywistości, każdy wpust jest projektowany według określonych norm, które określają, jakie wymiary powinny być stosowane dla różnych średnic wałów. Zastosowanie zbyt małych wymiarów, takich jak 3 x 3 mm, prowadzi do niewystarczającego przenoszenia momentu obrotowego, co może skutkować ich uszkodzeniem oraz niestabilnością całego mechanizmu. Podobnie, zbyt duże wymiary, takie jak 5 x 5 mm lub 6 x 6 mm, mogą uniemożliwić odpowiednie osadzenie wpustu na wale, co również prowadzi do luzów i potencjalnych uszkodzeń. Kluczowym aspektem jest zrozumienie, że dobór wymiarów wpustu nie jest tylko kwestią estetyki, ale jest to fundamentalna zasada konstrukcji mechanicznych, która ma bezpośredni wpływ na efektywność i bezpieczeństwo urządzeń. Dlatego tak ważne jest, aby stosować się do tabel i specyfikacji producentów, aby dokonać właściwego wyboru wymiarów wpustu pryzmatycznego.

Pytanie 35

Którą funkcję logiczną realizują przedstawione na rysunku zawory?

A. NOR

B. NAND

C. OR

D. AND

Odpowiedź wskazująca na funkcję AND jest poprawna, ponieważ w przedstawionym układzie zaworów pneumatycznych ich szeregowe połączenie oznacza, że tylko w przypadku otwarcia obu zaworów możliwy jest przepływ powietrza. Taki mechanizm odpowiada logice AND, która w kontekście cyfrowym daje sygnał na wyjściu tylko wtedy, gdy wszystkie jej wejścia mają wartość logiczną 1. W praktyce, zawory tego typu są szeroko stosowane w automatyce przemysłowej, na przykład w systemach, gdzie bezpieczeństwo operacji wymaga, aby wszystkie warunki były spełnione przed uruchomieniem maszyny. Warto również wspomnieć, że zgodnie z normami ISO i IEC, projektowanie układów pneumatycznych z użyciem funkcji AND przyczynia się do zwiększenia niezawodności i bezpieczeństwa systemów. Użycie takich zaworów w aplikacjach, gdzie wymagane jest jednoczesne działanie kilku elementów, jest najlepszą praktyką, która minimalizuje ryzyko awarii.

Pytanie 36

Czy obniżenie temperatury czynnika w sprężarkach prowadzi do

A. skraplania pary wodnej oraz osuszania powietrza

B. powiększania objętości sprężonego powietrza

C. osadzania zanieczyszczeń na dnie zbiornika

D. wzrostu ciśnienia sprężonego powietrza

Odpowiedź dotycząca skraplania pary wodnej oraz osuszania powietrza jest poprawna, ponieważ ochładzanie czynnika roboczego w sprężarkach prowadzi do zmniejszenia jego temperatury, co z kolei powoduje kondensację pary wodnej zawartej w powietrzu. W praktyce, w systemach klimatyzacyjnych oraz chłodniczych, proces ten jest kluczowy dla zapewnienia efektywności działania układów. W momencie, gdy powietrze jest schładzane, jego zdolność do utrzymywania wilgoci maleje, co prowadzi do skraplania się wody. Zjawisko to jest szczególnie istotne w kontekście osuszania powietrza, co przekłada się na lepszą jakość powietrza oraz wydajność systemów. Standardy takie jak ASHRAE (American Society of Heating, Refrigerating and Air-Conditioning Engineers) podkreślają znaczenie kontroli wilgotności dla poprawy komfortu użytkowników oraz efektywności energetycznej. Dlatego w wielu zastosowaniach, takich jak chłodzenie przemysłowe czy klimatyzacja budynków, stosuje się wymienniki ciepła, które umożliwiają skuteczne zarządzanie wilgotnością oraz temperaturą powietrza.

Pytanie 37

Który z poniższych czujników mierzących powinien być użyty do określenia wartości ciśnienia w zbiorniku sprężonego powietrza oraz do przesłania danych do sterownika PLC z analogowymi wejściami?

A. Czujnik manometryczny

B. Czujnik piezorezystancyjny

C. Czujnik termoelektryczny

D. Czujnik ultradźwiękowy

Czujnik piezorezystancyjny jest idealnym rozwiązaniem do pomiaru ciśnienia w zbiorniku sprężonego powietrza z kilku powodów. Po pierwsze, jego zasada działania opiera się na zmianie oporu elektrycznego materiału piezorezystancyjnego w odpowiedzi na zmieniające się ciśnienie. Dzięki temu, czujniki te charakteryzują się wysoką dokładnością oraz szybkim czasem reakcji, co jest kluczowe w aplikacjach przemysłowych. Piezorezystancyjne czujniki ciśnienia można zintegrować z systemem PLC za pomocą analogowych sygnałów, co umożliwia ciągły monitoring i kontrolę procesów. Przykładowo, w systemach automatyki przemysłowej często wykorzystuje się je do kontrolowania ciśnienia w układach pneumatycznych, co pozwala na precyzyjne zarządzanie pracą urządzeń. Dodatkowo, czujniki te są zgodne z międzynarodowymi normami, co zapewnia ich niezawodność i bezpieczeństwo działania w trudnych warunkach. W kontekście stosowania czujników piezorezystancyjnych, warto również wspomnieć o ich zdolności do pracy w szerokim zakresie ciśnień oraz temperatur, co czyni je uniwersalnym narzędziem w wielu aplikacjach przemysłowych.

Pytanie 38

Do pomiaru której wielkości charakteryzującej drgania ustawiono miernik przedstawiony na rysunku?

A. Przesunięcia.

B. Częstotliwości.

C. Przyspieszenia.

D. Prędkości.

Pomiar prędkości w kontekście drgań jest niewłaściwy, ponieważ prędkość jest pochodną przemieszczenia w czasie i nie oddaje właściwości drgań w sposób, który jest istotny dla diagnostyki maszyn. Prędkość drgań, wyrażana w jednostkach m/s, może być pomocna w niektórych analizach, jednak to przyspieszenie jest kluczowym wskaźnikiem stanu technicznego urządzenia. Z kolei przemieszczenie, choć również istotne, odnosi się do całkowitego przemieszczenia punktu w przestrzeni, a nie jego dynamicznych charakterystyk. Przyspieszenie, będące miarą zmiany prędkości w czasie, dostarcza cennych informacji o dynamice drgań i ich wpływie na struktury lub maszyny. W praktyce, pomiar przyspieszenia jest zdecydowanie bardziej miarodajny, ponieważ może wskaźnikować na możliwość wystąpienia uszkodzeń. Częstotliwość, która jest inną właściwością drgań, odnosi się do liczby cykli drgań w jednostce czasu i nie jest bezpośrednio mierzona przez przedstawiony w pytaniu miernik. Zrozumienie różnic między tymi wielkościami jest kluczowe dla prawidłowej analizy i diagnostyki drgań, co jest fundamentem skutecznego utrzymania ruchu i zapewnienia bezpieczeństwa w inżynierii.

Pytanie 39

Oceń na podstawie przedstawionej na rysunku dokumentacji stan łożysk silnika napędowego o mocy 35 kW bez specjalnych fundamentów, jeżeli prędkość drgań łożysk zmierzona podczas przeglądu wynosi 1,9 mm/s.

Urządzenie		Klasa I	Klasa II	Klasa III	Klasa IV
Prędkość drgań RMS	mm/s
	0.28
	0.45
	0.71
	1.12
	1.8
	2.8
	4.5
	7.1
	11.2
	18
	28
	45.9

Legenda tabeli:

	Stan dobry
	Stan zadawalający
	Stan przejściowo dopuszczalny
	Stan niedopuszczalny

Klasa I: poszczególne podzespoły silników i urządzeń stanowią integralną część urządzenia podczas normalnej pracy. Przykładem urządzeń w tej kategorii są silniki elektryczne o maksymalnej mocy 15 kW.

Klasa II: średniej wielkości urządzenia (zwykle silniki elektryczne o mocy od 15 kW do 75 kW) bez specjalnych fundamentów, sztywno zamontowane silniki lub urządzenia (do 300 kW) na specjalnych fundamentach.

Klasa III: duże silniki napędowe i inne duże urządzenia z wirującą masą zamontowane na sztywnych i ciężkich podstawach, stosunkowo sztywne w kierunku pomiaru drgań.

Klasa IV: duże silniki napędowe i inne duże urządzenia z wirującą masą zamontowane na podstawach, stosunkowo podatnych w kierunku mierzonych drgań (np. turbo generatory i turbiny gazowych o mocy wyjściowej powyżej 10 MW).

A. Zadawalający.

B. Przejściowo dopuszczalny.

C. Dobry.

D. Niedopuszczalny.

Odpowiedź 'Zadawalający' jest w porządku, bo patrząc na tabelę, prędkość drgań 1,9 mm/s to stan, który nie wymaga od razu interwencji. Dla silników 35 kW bez specjalnych fundamentów wygląda na to, że jeśli mamy wartości RMS drgań w okolicy 1,5-2,5 mm/s, to wszystko gra. To znaczy, że łożyska pracują w miarę dobrze i nie ma co się martwić o poważne awarie. Z mojego doświadczenia, umiejętność rozpoznawania tych drgań jest super ważna w utrzymaniu ruchu, bo dzięki temu można wychwycić problemy na wczesnym etapie. Regularne pilnowanie tych parametrów w naszej pracy obniża koszty napraw, a efektywność produkcji rośnie.

Pytanie 40

Aby zobrazować funkcjonowanie systemu mechatronicznego na panelu HMI, należy zainstalować oprogramowanie typu

A. CAD

B. CAM

C. SCADA

D. CAE

Odpowiedź SCADA (Supervisory Control and Data Acquisition) jest poprawna, ponieważ oprogramowanie to jest kluczowe dla wizualizacji i monitorowania systemów mechatronicznych w czasie rzeczywistym. SCADA umożliwia integrację różnych urządzeń i czujników, co pozwala na efektywne zbieranie danych oraz ich analizę. Dzięki graficznym interfejsom użytkownika (HMI), operatorzy mogą w prosty sposób przeglądać dane, reagować na alarmy oraz zarządzać procesami. Przykładem zastosowania SCADA może być kontrola procesów produkcyjnych w fabrykach, gdzie system zbiera informacje o stanie maszyn i automatycznie podejmuje działania w celu utrzymania wydajności produkcji. W branży przemysłowej SCADA jest standardem, który wspiera automatyzację oraz poprawia efektywność operacyjną, wpisując się w najlepsze praktyki zarządzania procesami. Dodatkowo, wiele systemów SCADA jest zgodnych z międzynarodowymi standardami, co zapewnia ich interoperacyjność i umożliwia integrację z innymi systemami zarządzania.

Rozpocznij nowy egzamin

Powrót do strony głównej
