Informacje o egzaminie:

Zawód: Technik mechanik
Kwalifikacja: MEC.03 - Montaż i obsługa maszyn i urządzeń
Data rozpoczęcia: 9 maja 2026 18:41
Data zakończenia: 9 maja 2026 19:05

Egzamin zdany!

Wynik: 30/40 punktów (75,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Która z wymienionych charakterystyk nie powinna być brana pod uwagę przy ocenie efektywności urządzenia?

A. Eksploatacyjne zużycie energii

B. Niezawodność

C. Przeciętny czas sprawności

D. Wydajność

Rozważając pozostałe wielkości, które należy brać pod uwagę przy ocenie funkcjonalności urządzenia, warto zwrócić uwagę na niezawodność, eksploatacyjne zużycie energii oraz przeciętny czas sprawności. Niezawodność to jeden z kluczowych wskaźników, który odzwierciedla, jak często urządzenie może działać bezawaryjnie w określonym okresie. Wysoka niezawodność oznacza, że użytkownik może mieć pewność co do ciągłości pracy urządzenia i minimalizacji kosztów związanych z naprawami oraz przestojami. Eksploatacyjne zużycie energii jest również istotne, ponieważ wpływa na koszty operacyjne i efektywność energetyczną urządzenia. W dobie rosnącej świadomości ekologicznej i zrównoważonego rozwoju, zmniejszenie zużycia energii stało się nie tylko kwestią oszczędności, ale również odpowiedzialności społecznej. Przeciętny czas sprawności to kolejny ważny wskaźnik, który określa przeciętny czas, w którym urządzenie działa bez przerwy. Wysoki czas sprawności jest z kolei wskaźnikiem, że urządzenie dobrze spełnia swoje funkcje. Oceniając funkcjonalność urządzenia, niewłaściwe jest pomijanie tych aspektów, ponieważ prowadzi to do niekompletnej analizy i może skutkować wyborem urządzenia, które nie spełnia oczekiwań użytkowników. Często popełnianym błędem jest skupienie się jedynie na wydajności, co może prowadzić do zignorowania innych krytycznych aspektów, które w dłuższej perspektywie mają kluczowe znaczenie dla pełnej funkcjonalności i satysfakcji z użytkowania.

Pytanie 2

Jeżeli pręt o prostokątnym przekroju i wymiarach 20 x 100 mm został obciążony siłą rozciągającą równą 2 kN, to jaką wartość ma naprężenie w pręcie?

A. 2 MPa

B. 10 MPa

C. 0,5 MPa

D. 1 MPa

W przypadku obliczania naprężeń w pręcie, wielkością kluczową, którą należy brać pod uwagę, jest pole przekroju poprzecznego, a także siła działająca na ten przekrój. Błędem jest pomijanie tego elementu oraz błędne przeliczenie jednostek. Odpowiedzi sugerujące 0,5 MPa, 2 MPa oraz 10 MPa mogą wynikać z nieprawidłowych obliczeń lub błędnego zrozumienia pojęcia naprężenia. Na przykład, odpowiedź 2 MPa mogłaby wynikać z niepoprawnego podzielenia siły przez pole przekroju, ale bez uwzględnienia właściwych jednostek. Inny błąd to pomylenie kN i N, co prowadzi do nieprawidłowego oszacowania naprężenia. Dla poprawnych obliczeń istotne jest, aby zapewnić zgodność jednostek, na przykład przeliczając siły z kN na N oraz obszar przekroju z mm² na m². W praktyce inżynierskiej nieprawidłowe obliczenia naprężeń mogą prowadzić do niewłaściwego projektowania elementów konstrukcyjnych, co z kolei może skutkować poważnymi konsekwencjami, takimi jak awarie konstrukcji czy niedostateczna nośność. Dlatego niezwykle istotne jest, aby zawsze dokładnie weryfikować zarówno obliczenia, jak i stosowane jednostki miary, korzystając z odpowiednich norm i standardów inżynieryjnych, takich jak Eurokod czy ANSI, które nakładają rygorystyczne wymogi dotyczące obliczeń wytrzymałościowych.

Pytanie 3

Jakie narzędzie nie jest stosowane do wykonania otworu pasowanego cp20H7?

A. wiertła ϕ20

B. rozwiertaka ϕ19,75

C. rozwiertaka ϕ20H7

D. wiertła ϕl9,5

Wybór wiertła ϕ20 jest prawidłowy w kontekście wykonania otworu pasowanego cp20H7, ponieważ średnica ta jest zgodna z wymaganiami normy ISO, która określa tolerancje dla różnych klas pasowania. W przypadku pasowania H7, otwór o średnicy 20 mm powinien mieć tolerancję 0/+0,025 mm. Użycie wiertła o średnicy 20 mm pozwala uzyskać odpowiednią dokładność oraz minimalizuje potrzebę dalszej obróbki, co jest kluczowe w produkcji seryjnej. Standardy ISO oraz dobre praktyki w inżynierii mechanicznej sugerują, aby dobierać narzędzia skrawające zgodnie z wymaganiami tolerancji, co w praktyce przekłada się na wydajność procesu oraz jakość wyrobów. Przykładem zastosowania wiertła ϕ20 może być produkcja elementów maszyn, gdzie precyzja wymiarowa ma kluczowe znaczenie dla późniejszego montażu i funkcjonowania urządzeń.

Pytanie 4

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 5

Część przedstawiona na rysunku jest elementem

A. głowicy silnika.

B. bloku silnika.

C. sprzęgła kołnierzowego.

D. cylindra sprężarki.

Cylinder sprężarki, jak widzisz na rysunku, to naprawdę ważny element w systemach sprężania powietrza. Spotykasz go w różnych miejscach, zarówno w przemyśle, jak i w samochodach. Jego zadanie to kompresja gazu dzięki ruchowi tłoka, co zwiększa ciśnienie w systemie. Cylindry sprężarek mają charakterystyczne cechy, na przykład wytrzymałe materiały, które muszą radzić sobie z dużym ciśnieniem i zmianami temperatury. Można je znaleźć w klimatyzatorach czy narzędziach pneumatycznych, a nawet w silnikach spalinowych, gdzie sprężone powietrze pomaga lepiej spalać paliwo. W motoryzacji cylindry sprężarek są kluczowe w takich procesach jak turbodoładowanie, które zwiększa moc silnika. Uważam, że zrozumienie, jak działają i z czego się składają, jest mega ważne dla inżynierów i techników, którzy zajmują się projektowaniem i konserwacją takich systemów. To wpisuje się w dobre praktyki, jeśli chodzi o jakość i bezpieczeństwo urządzeń mechanicznych.

Pytanie 6

Który z podanych wskaźników ma najmniejszy wpływ na niezawodność operacyjną maszyn?

A. Mikroklimat hali produkcyjnej

B. Odporność maszyn na wibracje

C. Wytrzymałość oraz sztywność maszyn

D. Odporność maszyn na zużycie

Mikroklimat hali produkcyjnej, a więc warunki takie jak temperatura, wilgotność, i zanieczyszczenie powietrza, mają mniejszy wpływ na niezawodność eksploatacyjną maszyn w porównaniu do innych wskaźników, takich jak odporność na zużycie czy wytrzymałość. Odporność maszyn na zużycie jest kluczowa, ponieważ maszyny poddawane ciągłemu użytkowaniu muszą wykazywać minimalne straty materiałowe oraz długotrwałą funkcjonalność. Przykładowo, maszyny stosujące materiały odporne na ścieranie mogą działać dłużej bez potrzeby wymiany komponentów. Wytrzymałość i sztywność maszyn są również fundamentalne, ponieważ zapewniają, że maszyna utrzyma swoje parametry robocze pod obciążeniem, co jest niezbędne w wielu zastosowaniach przemysłowych. Przykładowo, w branży budowlanej, maszyny budowlane muszą być zaprojektowane z wysoką wytrzymałością, aby wytrzymać ekstremalne warunki użytkowania. Odporność na drgania jest istotna, zwłaszcza w maszynach rotacyjnych, gdzie drgania mogą prowadzić do uszkodzeń mechanicznych. Dlatego mikroklimat hali produkcyjnej, mimo że ma znaczenie dla efektywności pracy operatorów, nie wpływa w tak znaczący sposób na samą niezawodność maszyn eksploatacyjnych.

Pytanie 7

Kiedy udzielasz pierwszej pomocy osobie, która doznała oparzenia, co powinno być pierwszym krokiem w przypadku oparzonego miejsca?

A. posypać talkiem

B. zdezynfekować

C. schłodzić zimną wodą

D. nałożyć krem

Zimna woda na oparzenie to naprawdę ważny pierwszy krok w udzielaniu pomocy. Schłodzenie miejsca oparzenia pomaga obniżyć temperaturę tkanki, co z kolei może zmniejszyć uszkodzenia. Z tego, co wiem, powinno się to robić przez przynajmniej 10-20 minut. Dzięki temu skutecznie usuwamy ciepło, które mogłoby jeszcze bardziej zaszkodzić skórze. Najlepiej używać czystej zimnej wody z kranu, a unikać lodu, bo ten może spowodować dodatkowe uszkodzenia. Po schłodzeniu warto pamiętać, żeby nie używać żadnych tłustych substancji, jak oleje czy maści, bo one zatrzymują ciepło i mogą pogorszyć sytuację. Ogólnie rzecz biorąc, schłodzenie to pierwszy krok w dalszej opiece, która czasem wymaga pomocy specjalistów lub zastosowania leków przeciwbólowych.

Pytanie 8

Układ sił jest w równowadze, jeżeli odległość b (patrz rysunek), wynosi

A. 3 m

B. 1 m

C. 2 m

D. 4 m

Odpowiedź 2 m jest poprawna, ponieważ zapewnia równowagę układu sił. Aby lepiej zrozumieć, jak to działa, przyjrzyjmy się momentowi siły. Moment siły, nazywany również momentem obrotowym, jest iloczynem siły i odległości od punktu obrotu. W tym przypadku mamy siłę 25 N działającą na ramieniu 8 m, co daje moment równy 200 Nm. Aby układ był w równowadze, moment wywołany przez siłę 100 N musi być równy 200 Nm. Dzieląc 200 Nm przez 100 N, otrzymujemy 2 m, co oznacza, że ramie b musi mieć długość 2 m. W praktyce, zasada ta jest kluczowa w inżynierii, gdzie obliczenia momentów sił są niezbędne w projektowaniu konstrukcji stropowych, dźwigów, a także w mechanice klasycznej, gdzie balans sił jest fundamentalnym zagadnieniem. Zrozumienie momentów sił pozwala inżynierom na tworzenie stabilnych i funkcjonalnych struktur, które wytrzymują obciążenia w bezpieczny sposób.

Pytanie 9

Który klucz należy zastosować przy montażu łożyska pokazanego na rysunku?

A. Płaski.

B. Imbusowy.

C. Rurkowy.

D. Hakowy.

Wybór klucza hakowego do montażu łożyska pokazuje zrozumienie specyfiki narzędzi i ich zastosowania w praktyce inżynieryjnej. Klucz hakowy, dzięki swojej budowie, jest idealnym narzędziem do manipulacji elementami, które wymagają precyzyjnego obrotu, zwłaszcza przy montażu i demontażu pierścieni zabezpieczających. Tego typu pierścienie, często stosowane w łożyskach, mają otwory, które pasują idealnie do haka klucza, co pozwala na łatwe i bezpieczne dokręcanie lub luzowanie. Stosowanie kluczy hakowych jest zgodne z najlepszymi praktykami w branży, które podkreślają znaczenie używania odpowiednich narzędzi do konkretnych zadań. Na przykład, w przypadku łożysk w maszynach, niewłaściwie dobrana metoda montażu może prowadzić do ich uszkodzenia lub skrócenia żywotności. Dlatego znajomość różnych typów kluczy i ich zastosowań jest kluczowa w utrzymaniu efektywności i bezpieczeństwa operacji.

Pytanie 10

Dobierz wymiary wpustu do montażu koła pasowego na wale o średnicy Ø40.

Wymiary wpustów pryzmatycznych
Średnica [mm]		Wpust [mm]		Długość wpustu (l) [mm]
powyżej	do	b	h	od	do
38	44	12	8	28	140
44	50	14	9	36	160
50	58	16	10	45	180
58	65	18	11	50	200

A. 18 x 11 x 60

B. 12 x 8 x 60

C. 14 x 9 x 60

D. 16 x 10 x 60

Wybór odpowiedzi "12 x 8 x 60" jest poprawny, ponieważ odpowiada ustalonym normom dla wpustów do montażu koła pasowego na wale o średnicy Ø40 mm. Wymiary wpustu są kluczowe dla zapewnienia odpowiedniej współpracy między kołem pasowym a wałem. Zgodnie z obowiązującymi normami, szerokość wpustu powinna wynosić 12 mm, a wysokość 8 mm. Długość 60 mm mieści się w dopuszczalnym zakresie od 28 mm do 140 mm, co czyni ten wariant idealnym do tego zastosowania. W praktyce, odpowiedni dobór wymiarów wpustu wpływa na efektywność przenoszenia momentu obrotowego, zmniejsza ryzyko wystąpienia luzów oraz przedłuża żywotność komponentów. W przypadku zastosowań przemysłowych, gdzie precyzja ma kluczowe znaczenie, zastosowanie właściwych wymiarów jest niezbędne dla utrzymania prawidłowego działania maszyn. Prawidłowe dopasowanie wpustu zapobiega również usterkom, które mogą wynikać z niewłaściwego montażu, takich jak wibracje czy nadmierne zużycie elementów.

Pytanie 11

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 12

W przypadku urazu mechanicznego oka, co należy zrobić w pierwszej kolejności?

A. przepłukać oko wodą

B. nałożyć opatrunek i udać się do lekarza

C. poinformować przełożonego

D. podać leki przeciwbólowe

Przemywanie oka wodą, mimo że może wydawać się logiczne w przypadku podrażnienia, nie jest zalecane jako pierwsza reakcja na uraz mechaniczny. Kontakt z wodą może w rzeczywistości pogorszyć stan oka, zwłaszcza gdy w wodzie mogą znajdować się zanieczyszczenia. Istnieje ryzyko, że podczas przemywania usuniemy naturalne osłony oczu, co może wprowadzić więcej patogenów oraz zanieczyszczeń. Podawanie środków przeciwbólowych może być również niewłaściwym podejściem, ponieważ samo łagodzenie bólu nie adresuje podstawowego problemu, jakim jest uraz, który wymaga oceny medycznej. Dodatkowo, nie jest to wytyczna pierwszej pomocy w kontekście urazów oka, gdzie najważniejsze jest zabezpieczenie uszkodzonego narządu. Powiadamianie przełożonego, choć istotne w kontekście odpowiedzialności zawodowej, również nie jest kluczowym działaniem w sytuacji nagłej. W przypadku urazów zawsze zaleca się, aby działania medyczne były podejmowane priorytetowo i z należytym skupieniem na zdrowiu pacjenta, zgodnie z ustalonymi procedurami i praktykami w obszarze opieki zdrowotnej.

Pytanie 13

Do rotacyjnych pomp wyporowych należy pompa

A. skrzydełkowa

B. łopatkowa

C. tłokowa

D. przeponowa

Pompa łopatkowa jest typem pompy wyporowej rotacyjnej, w której medium robocze przemieszcza się dzięki obracającym się elementom roboczym, zwanym łopatkami. Te łopatki są umieszczone w rowkach wirnika, a ich ruch obracający się wokół osi wirnika powoduje zmianę objętości komory pompy, co skutkuje przemieszczeniem cieczy. Pompy łopatkowe znajdują zastosowanie w wielu aplikacjach przemysłowych, takich jak pompowanie cieczy o niskiej i średniej lepkości, w przemyśle chemicznym, petrochemicznym oraz w systemach hydraulicznych. Dzięki swojej konstrukcji, pompy te charakteryzują się dobrą wydajnością oraz zdolnością do pracy w różnych warunkach ciśnienia. Dobrą praktyką przy wyborze pompy łopatkowej jest zwrócenie uwagi na parametry takie jak ciśnienie robocze, wydajność oraz rodzaj pompowanej cieczy, co pozwala na optymalne dopasowanie do konkretnej aplikacji.

Pytanie 14

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 15

Który z poniższych metali ma najwyższy współczynnik przewodzenia ciepła?

A. Stal.

B. Chrom.

C. Wolfram.

D. Miedź.

Żelazo, chociaż powszechnie używane w budownictwie i konstrukcjach, nie jest najlepszym materiałem pod względem przewodzenia ciepła. Jego współczynnik przewodzenia ciepła wynosi około 80 W/(m·K), co czyni je znacznie mniej efektywnym w porównaniu do miedzi. Żelazo jest często stosowane w elementach konstrukcyjnych, gdzie jego wytrzymałość i twardość są istotne, ale nie jest optymalne w zastosowaniach wymagających efektywnego przewodzenia ciepła, takich jak systemy grzewcze czy elektroniczne. Chrom, z kolei, ma współczynnik przewodzenia ciepła wynoszący około 93 W/(m·K), co również nie czyni go odpowiednim wyborem do zastosowań wymagających wysokiej efektywności cieplnej. Zastosowanie chromu ogranicza się głównie do polepszania właściwości innych stopów, zwłaszcza w stalach nierdzewnych, gdzie jego obecność zwiększa odporność na korozję, ale nie wpływa na przewodnictwo cieplne. Wolfram, mimo że ma niezwykle wysoką temperaturę topnienia i jest stosowany w zastosowaniach wymagających dużej wytrzymałości na wysoką temperaturę, ma stosunkowo niski współczynnik przewodzenia ciepła wynoszący około 173 W/(m·K). Jego zastosowanie najczęściej spotyka się w produkcji żarówek i w przemyśle lotniczym. Wybór materiału do określonego zastosowania musi być zatem oparty na jego właściwościach fizycznych, takich jak przewodnictwo cieplne, wytrzymałość i odporność na korozję, co jest kluczowe w inżynierii materiałowej.

Pytanie 16

Zjawisko, które charakteryzuje się różnorodnością tempa degradacji poszczególnych fragmentów metalowej powierzchni i jest niebezpieczne dla wytrzymałości konstrukcji, nosi nazwę korozji

A. wżerowej

B. równomiernej

C. atmosferycznej

D. morskiej

Korozja wżerowa to proces, w którym dochodzi do niszczenia metalu w sposób zróżnicowany, prowadzący do powstawania miejscowych uszkodzeń, takich jak wżery. Te uszkodzenia są szczególnie niebezpieczne dla konstrukcji, ponieważ mogą prowadzić do osłabienia materiału w punktach, które są trudne do monitorowania. Przykłady zastosowania tej wiedzy obejmują inżynierię lądową i budownictwo, gdzie ważne jest, aby zrozumieć, jak różne rodzaje korozji mogą wpływać na trwałość konstrukcji mostów, budynków czy elementów infrastruktury. W przemyśle morskim, na przykład, należy zainstalować odpowiednie materiały ochronne i systemy monitorowania, aby minimalizować skutki korozji wżerowej. W standardach takich jak ISO 12944 stosuje się klasyfikacje dotyczące odporności na korozję, co jest kluczowe dla projektowania trwałych systemów ochrony. Dzięki tym praktykom można zwiększyć żywotność konstrukcji i zmniejszyć koszty związane z ich utrzymaniem.

Pytanie 17

W trakcie przeprowadzania konserwacji maszyny, pracownik przypadkowo oblał się benzyną. W takiej sytuacji należy zdjąć zabrudzoną odzież, a oblaną dłoń

A. umyć wodą z mydłem i dokładnie spłukać

B. polewać ciepłą bieżącą wodą przez co najmniej 15 minut

C. przetrzeć rozpuszczalnikiem, a potem natychmiast umyć wodą i dokładnie spłukać

D. umyć wodą z mydłem, następnie spłukać i zdezynfekować wodą utlenioną

Umycie oblanej dłoni wodą z mydłem i dokładne spłukanie jest najbezpieczniejszą i najskuteczniejszą metodą usunięcia wszelkich resztek benzyny z powierzchni skóry. Benzyna jest substancją łatwopalną i toksyczną, a jej kontakt ze skórą może prowadzić do podrażnień, a nawet oparzeń chemicznych. Użycie mydła dodatkowo pozwala na emulgację olejów, co ułatwia ich usunięcie. W praktyce warto mieć zawsze pod ręką zestaw do pierwszej pomocy, który powinien zawierać mydło w płynie oraz wodę. Należy pamiętać, że w przypadku dłuższego narażenia na działanie szkodliwych substancji, skórę należy monitorować pod kątem ewentualnych reakcji alergicznych lub podrażnień. W razie potrzeby, po umyciu, można zastosować środek nawilżający lub regenerujący, aby przywrócić skórze jej naturalną barierę ochronną. Standardy BHP w miejscu pracy regularnie podkreślają konieczność właściwego reagowania na kontakt z substancjami chemicznymi, co ma na celu minimalizację ryzyka zdrowotnego dla pracowników.

Pytanie 18

Aby zredukować luz, elementy przed montażem dzieli się na grupy w obrębie wąskich tolerancji. Jest to montaż zgodnie z zasadą

A. całkowitej zamienności

B. selekcji

C. częściowej zamienności

D. dopasowywania

Selekcja w montażu jest kluczowym podejściem, które polega na grupowaniu komponentów w ramach wąskich tolerancji, co znacząco zmniejsza luz i poprawia jakość połączeń. W praktyce oznacza to, że przed montażem wszystkie części są analizowane i klasyfikowane w oparciu o ich wymiary i cechy. Dzięki temu możliwe jest osiągnięcie lepszego dopasowania między elementami, co w efekcie prowadzi do większej niezawodności i efektywności finalnego produktu. Przykładem zastosowania selekcji może być produkcja precyzyjnych mechanizmów w przemyśle motoryzacyjnym, gdzie tolerancje dotyczące wymiarów są niezwykle istotne dla zarówno wydajności, jak i bezpieczeństwa pojazdów. W standardach takich jak ISO 286-1 można znaleźć wytyczne dotyczące tolerancji i dopasowań, które wskazują na znaczenie selekcji w zapewnieniu jakości wyrobów. Dobrą praktyką jest również prowadzenie dokumentacji dotyczącej tolerancji poszczególnych komponentów oraz regularne audyty jakości, co wspiera stosowanie zasady selekcji w procesie produkcyjnym.

Pytanie 19

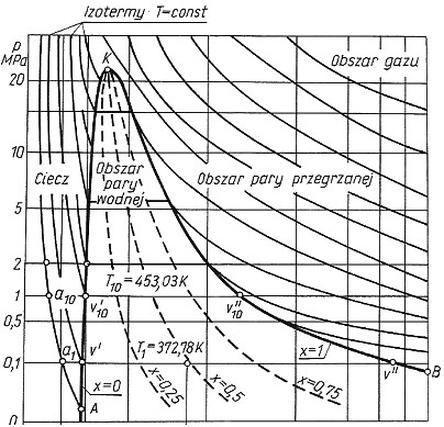

Dla którego pola wykresu pary wodnej w układzie p-v, przedstawionego na rysunku, przemiana izobaryczna jest jednocześnie przemianą izotermiczną?

A. Powyżej punktu K

B. Na lewo od krzywej AK

C. Na prawo od krzywej KB

D. Pomiędzy krzywymi AK i KB

Obszary wskazane w błędnych odpowiedziach, takie jak na prawo od krzywej KB, na lewo od krzywej AK czy powyżej punktu K, z pewnością mogą wprowadzać w błąd, ponieważ nie odpowiadają one rzeczywistym warunkom dla przemian izobarycznych i izotermicznych pary wodnej. W rzeczywistości, w obszarze na prawo od krzywej KB, para znajduje się w stanie przegrzanym, co oznacza, że ciśnienie nie jest stałe i zmienia się w zależności od temperatury. Natomiast obszar na lewo od krzywej AK odpowiada stanom cieczy, gdzie para wodna nie jest w stanie nasycenia, co uniemożliwia utrzymanie stałego ciśnienia podczas przemiany. Powyżej punktu K występują warunki, w których nie zachodzi ani izobaryczna, ani izotermiczna przemiana, co prowadzi do nieprawidłowego zrozumienia procesu zachodzącego w układzie. Takie niepoprawne koncepcje mogą wynikać z braku zrozumienia podstawowych zasad termodynamiki oraz charakterystyki fazowej substancji. Dlatego ważne jest, aby przy analizie wykresów p-v zwracać szczególną uwagę na granice fazowe i zrozumieć, że przekształcenia izobaryczne i izotermiczne mogą zachodzić tylko w ściśle określonych warunkach, które w tym przypadku znajdują się pomiędzy krzywymi AK i KB.

Pytanie 20

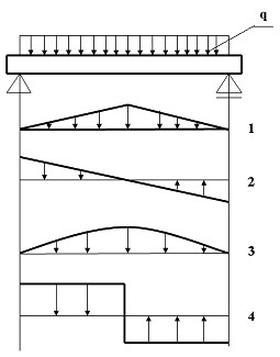

Który z wykresów momentów gnących jest prawidłowy dla belki przedstawionej na rysunku, obciążonej równomiernie rozłożonym q?

A. 2

B. 1

C. 3

D. 4

Wykres numer 3 jest prawidłowy, ponieważ reprezentuje paraboliczny rozkład momentów gnących dla belki obciążonej równomiernie rozłożonym obciążeniem q, co jest zgodne z teorią statyki i wytrzymałości materiałów. W przypadku belki podpartej na obu końcach, jak w tym przykładzie, maksymalny moment gnący występuje w środku rozpiętości, co jest konsekwencją równomiernego rozkładu obciążenia. Przykład ten odnosi się do praktycznych zastosowań w inżynierii budowlanej, gdzie projektanci muszą uwzględniać rozkład momentów gnących przy projektowaniu elementów konstrukcyjnych. Zrozumienie prawidłowego kształtu wykresu momentów gnących jest kluczowe dla zapewnienia bezpieczeństwa i efektywności konstrukcji, co jest zgodne z normami takimi jak Eurokod czy AISC. W praktyce, analizując wykresy momentów, inżynierowie mogą precyzyjnie obliczyć potrzebne wymiary przekrojów, co przekłada się na optymalizację kosztów i materiałów.

Pytanie 21

Początkowa temperatura gazu doskonałego o objętości V=5 m3 w trakcie przemiany przy stałym ciśnieniu wynosi T1=500 K. Jaka będzie objętość V2 gazu na końcu tej przemiany, jeśli jego temperatura spadła do T2=300 K? Równanie opisujące przemianę izobaryczną to V/T=const.

A. 3,0 m3

B. 2,5 m3

C. 10,0 m3

D. 5,0 m3

Odpowiedź 3,0 m3 jest jak najbardziej trafna! Zgodnie z równaniem, V/T=const, objętość gazu zmienia się w zależności od temperatury, gdy ciśnienie jest stałe. Mamy tu dwie temperatury: T1=500 K i T2=300 K. Żeby obliczyć nową objętość V2, można po prostu użyć proporcji: V1/T1 = V2/T2. Podstawiając wartości: V1 = 5 m3, T1 = 500 K, T2 = 300 K, dostajemy V2 = V1 * (T2/T1), czyli 5 * (300/500), co daje nam dokładnie 3 m3. To wszystko jest bardzo istotne w inżynierii chemicznej i mechanice płynów, zwłaszcza że kontrolowanie objętości oraz temperatury gazów jest kluczowe w różnych procesach przemysłowych. Warto zapamiętać, że takie obliczenia są niezwykle przydatne w projektowaniu systemów wentylacyjnych czy podczas procesów spalania i chłodzenia, gdzie wydajność energetyczna ma ogromne znaczenie.

Pytanie 22

Nie można zastosować przenośnika do transportu materiałów sypkich luzem?

A. kubełkowego

B. śrubowego

C. wałkowego

D. taśmowego

Przenośnik wałkowy nie jest stosowany do transportu materiałów sypkich luzem, ponieważ jego konstrukcja jest zoptymalizowana do przenoszenia przedmiotów o ustalonym kształcie i wymiarach, takich jak paczki, palety, czy kontenery. Wałki, na których umieszczane są ładunki, działają na zasadzie przesuwania ich po powierzchni, co jest efektywne w przypadku twardych, stabilnych jednostek ładunkowych. W odniesieniu do materiałów sypkich, takich jak piasek, żwir czy cukier, ich forma nie pozwala na stabilne umiejscowienie na wałkach, co może prowadzić do rozrzucania, niewłaściwego transportu i efektywności operacyjnej. Przykładem efektywnego zastosowania przenośników wałkowych jest transport gotowych produktów w linii montażowej, gdzie zapewniają one płynne przejście towarów.

Pytanie 23

Na przedstawionym rysunku numerem 1 oznaczono łożysko

A. igiełkowe.

B. kulkowe.

C. wałeczkowe.

D. baryłkowe.

Odpowiedź kulkowe jest poprawna, ponieważ na rysunku przedstawiono łożysko, które charakteryzuje się elementami tocznymi w kształcie kul. Łożyska kulkowe są jednymi z najczęściej stosowanych typów łożysk w mechanice, ze względu na ich zdolność do przenoszenia obciążeń promieniowych oraz osiowych. W praktyce znajdują zastosowanie w wielu dziedzinach, od motoryzacji po maszynerię przemysłową. Standardy, takie jak ISO 281, określają zasady doboru łożysk kulkowych w zależności od obciążenia i prędkości obrotowej. Dodatkowo, łożyska kulkowe mają niskie opory toczenia, co przekłada się na efektywność energetyczną w zastosowaniach mechanicznych. Znajomość budowy i funkcji łożysk kulkowych jest kluczowa dla inżynierów i techników zajmujących się projektowaniem i konserwacją maszyn.

Pytanie 24

Aby usunąć złamana śrubę z otworu gwintowanego, przedstawione na rysunkach narzędzia należy użyć w następującej kolejności

A. 1,2,3,4

B. 4,2,1,3

C. 1,3,2,4

D. 4,2,3,1

Odpowiedź 4,2,3,1 jest prawidłowa, ponieważ proces usuwania złamanej śruby z otworu gwintowanego wymaga zastosowania konkretnych narzędzi w odpowiedniej kolejności. Pierwszym krokiem jest użycie wybijaka (narzędzie numer 4), który pozwala na precyzyjne wycentrowanie miejsca, w którym należy wykonać otwór. To zapewnia, że kolejne działania będą efektywne i nie uszkodzą gwintu otworu. Następnie używamy wiertła (narzędzie numer 2) do wykonia otworu w złamanej śrubie. Kluczowe jest, aby otwór był odpowiedniej głębokości, co ułatwi późniejsze usunięcie pozostałości śruby. Po wywierceniu otworu, wykrętak (narzędzie numer 3) jest stosowany do wykręcenia fragmentu śruby. Na końcu, gwintownik (narzędzie numer 1) pozwala na naprawę lub oczyszczenie gwintu, co jest istotne dla zachowania integralności otworu gwintowanego. Takie podejście jest zgodne z dobrymi praktykami w mechanice i zapewnia minimalizację ryzyka uszkodzeń narzędzi oraz elementów montażowych.

Pytanie 25

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 26

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 27

Montaż, który wymaga wykonania komponentów z dużą precyzją, realizowany jest według metody

A. selekcyjnej

B. indywidualnego dopasowania

C. częściowej zamienności

D. całkowitej zamienności

Montaż wymagający dużej dokładności, jak również wybór odpowiedniej metody montażu, często prowadzi do nieporozumień związanych z zastosowaniem innych podejść, takich jak selekcyjna, indywidualnego dopasowania czy częściowej zamienności. Metoda selekcyjna, choć może sugerować pewne korzyści, opiera się na założeniu, że poszczególne części są klasyfikowane i montowane tylko wtedy, gdy spełniają określone kryteria. To podejście może prowadzić do wydłużenia procesu montażu i zwiększenia kosztów, a także wprowadzać ryzyko błędów, gdyż nie wszystkie elementy są od razu gotowe do użycia. Indywidualne dopasowanie, z kolei, wymaga maksymalnej precyzji w wykonaniu każdej części, co jest czasochłonne i kosztowne. W praktyce, takie podejście może być stosowane w wyjątkowych przypadkach, ale nie jest efektywne w produkcji masowej. Częściowa zamienność również nie odpowiada wymaganiom precyzyjnego montażu, gdyż oznacza zgodność tylko dla niektórych elementów, co może prowadzić do problemów z kompatybilnością i działaniem finalnego produktu. W kontekście standardów produkcji, niewłaściwy wybór metody montażu może skutkować niezgodnościami z normami jakości, co w dłuższej perspektywie wpływa negatywnie na reputację producenta oraz bezpieczeństwo użytkowników.

Pytanie 28

Na zdjęciu przedstawiono koło zębate o zębach

A. daszkowych.

B. śrubowych.

C. stożkowych.

D. skośnych.

Widzisz na zdjęciu koło zębate z zębami daszkowymi, które są często używane w różnych maszynach. Te zęby mają kształt, co sprawia, że lepiej wpasowują się w inne koła, co z kolei przekłada się na płynniejsze przenoszenie mocy i mniejsze zużycie materiału. W praktyce, zęby daszkowe są świetne w przekładniach mechanicznych, gdzie liczy się precyzja i długowieczność. Dodatkowo, przez swoją konstrukcję, potrafią zredukować drgania i hałas, co jest naprawdę istotne, szczególnie w przemyśle. Są też standardy, jak ISO 6336, które mówią o tym, jak projektować koła zębate, w tym te z zębami daszkowymi. To pomaga inżynierom w doborze odpowiednich rozwiązań do różnych zastosowań. Zrozumienie, jak działają zęby daszkowe, jest kluczowe, jeśli chcemy projektować skuteczne i niezawodne mechanizmy.

Pytanie 29

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 30

Jeśli dojdzie do oparzenia termicznego, co należy zrobić w pierwszej kolejności?

A. posmarować oparzoną powierzchnię środkiem natłuszczającym

B. zalać oparzoną okolicę środkiem neutralizującym

C. nałożyć na oparzoną skórę jałowy opatrunek

D. dokładnie skropić oparzone miejsce strumieniem wody

Zastosowanie jałowego opatrunku na oparzone miejsce bez wcześniejszego schłodzenia jest niewłaściwe, ponieważ może prowadzić do pogorszenia stanu rany. Nałożenie opatrunku bez schłodzenia sprawia, że skóra i tkanki pod nią pozostają w kontakcie z ciepłem, co zwiększa ryzyko głębszych uszkodzeń oraz powikłań, takich jak infekcje. W sytuacji oparzenia termicznego, najważniejszym celem jest schłodzenie rany, co pozwala na zatrzymanie procesu oparzenia. Posmarowanie oparzonego miejsca środkiem natłuszczającym również jest nieodpowiednie, ponieważ te preparaty mogą tworzyć barierę, która zatrzymuje ciepło i dodatkowo szkodliwie wpływa na tkanki. W przypadku oparzeń nie należy stosować środków neutralizujących, ponieważ mogą one podrażniać skórę i prowadzić do dodatkowych uszkodzeń. Nieprawidłowe podejście do leczenia oparzeń często wynika z mylnych przekonań o tym, że należy natychmiastowo stosować różnego rodzaju preparaty na oparzenia, co w rzeczywistości może być szkodliwe. Wiedza na temat standardowych procedur w przypadku oparzeń jest kluczowa dla skutecznego działania w sytuacjach awaryjnych, a kluczowym krokiem pozostaje zawsze schłodzenie rany wodą.

Pytanie 31

Kiedy pracownik obsługiwał frezarkę, doznał oparzenia dłoni wskutek odprysku gorącego wióra. Co należy zrobić w pierwszej kolejności w przypadku poparzenia?

A. posmarować maścią

B. nałożyć kompres z ziołowego wywaru

C. owinąć bandażem

D. schłodzić zimną wodą

Ochładzanie miejsca poparzenia zimną wodą jest kluczowym pierwszym krokiem w zarządzaniu oparzeniami, ponieważ pozwala na szybkie zmniejszenie temperatury tkanki oraz ograniczenie uszkodzeń skóry i głębszych struktur. Biorąc pod uwagę, że poparzenia mogą prowadzić do poważnych powikłań, takich jak infekcje, ich odpowiednie traktowanie jest niezbędne. Zimna woda działa jak naturalny środek chłodzący, który może pomóc zmniejszyć ból oraz obrzęk, a także zapobiec dalszym uszkodzeniom tkanki. W przypadku poparzeń termicznych zaleca się trzymanie poparzonego miejsca pod strumieniem letniej (nie lodowatej) wody przez co najmniej 10-20 minut. Przykłady praktycznego zastosowania tej metody można znaleźć w standardach opieki zdrowotnej, które zalecają schładzanie oparzeń jako element pierwszej pomocy. Inne metody, takie jak stosowanie okładów z ziół, mogą w niektórych przypadkach prowadzić do podrażnienia skóry lub reakcji alergicznych, dlatego nie powinny być stosowane w pierwszej kolejności. Ważne jest również, aby unikać smarowania poparzonego miejsca kremami czy maściami przed schłodzeniem, ponieważ może to nasilić ból i spowolnić proces gojenia.

Pytanie 32

Jakie elementy nie są wykorzystywane do zabezpieczania łączników gwintowych przed samoistnym odkręceniem?

A. podkładki okrągłej i sprężyny

B. nakrętki koronowej i zawleczki

C. podkładki sprężystej i nakrętki sześciokątnej

D. nakrętki kołpakowej i podkładki okrągłej

Nakrętka kołpakowa oraz podkładka okrągła są elementami, które nie są standardowo stosowane do zabezpieczania łączników gwintowych przed samoczynnym odkręceniem. Nakrętki kołpakowe, mimo że mogą zapewnić estetyczne wykończenie, nie posiadają odpowiednich właściwości zabezpieczających. W praktyce, stosuje się bardziej efektywne rozwiązania, takie jak nakrętki sześciokątne w połączeniu z podkładkami sprężystymi, które oferują lepsze właściwości tarciowe i możliwości samonapinania. Właściwe dobieranie elementów złączy gwintowych jest kluczowe dla bezpieczeństwa konstrukcji, zwłaszcza w aplikacjach narażonych na wibracje i zmienne obciążenia. Przykładowo, w przemyśle motoryzacyjnym oraz budowlanym, gdzie występują dynamiczne obciążenia, stosowanie odpowiednich nakrętek i podkładek jest standardem, który zapobiega awariom. Dodatkowo, stosowanie takich rozwiązań jak śruby z gwintem zabezpieczonym lub używanie klejów do gwintów również przyczynia się do zabezpieczania połączeń przed odkręcaniem.

Pytanie 33

Mechanizm tarcia płynnego pomiędzy powierzchniami stykających się części przedstawia rysunek oznaczony literą

A. C.

B. D.

C. A.

D. B.

Rysunek oznaczony literą A reprezentuje mechanizm tarcia płynnego, który jest kluczowy w wielu zastosowaniach inżynieryjnych i przemysłowych. W tym przypadku, film olejowy pomiędzy stykającymi się powierzchniami działa jako smar, co pozwala na zmniejszenie tarcia oraz zużycia materiałów. W praktyce mechanizm ten jest wykorzystywany w łożyskach, przekładniach czy silnikach, gdzie konieczne jest zapewnienie niezawodności i długowieczności komponentów. Dobrze zaprojektowane układy smarowania minimalizują tarcie, co z kolei wpływa na efektywność energetyczną systemów. Zgodnie z normami, takimi jak ISO 6743, dobór odpowiedniego płynu smarnego jest kluczowy dla optymalizacji wydajności mechanizmów. Warto również zauważyć, że tarcie płynne zapewnia lepsze właściwości nośne w porównaniu do tarcia suchego, co jest istotne w kontekście wysokich obciążeń i prędkości. Wybór odpowiedniego smaru oraz jego regularna kontrola to fundamentalne aspekty utrzymania maszyn w dobrym stanie.

Pytanie 34

Na rysunku przedstawiono

A. frezarkę poziomą.

B. dłutownicę Maaga.

C. tokarkę karuzelową.

D. wiertarko-frezarkę.

Freza pozioma to maszyna skrawająca, która charakteryzuje się poziomym ułożeniem wrzeciona, co pozwala na efektywne frezowanie różnych kształtów i detali w materiałach takich jak metal czy drewno. W kontekście przemysłowym, frezarki poziome są niezwykle wszechstronne i są często stosowane do produkcji komponentów wymagających precyzyjnej obróbki. Dzięki zastosowaniu narzędzi skrawających o różnym kształcie, możliwe jest uzyskanie zarówno płaskich, jak i konturowych powierzchni. Dodatkowo, frezarki poziome umożliwiają obrabianie elementów o dużych wymiarach, co jest korzystne w wielu gałęziach przemysłu, takich jak motoryzacja czy lotnictwo. Przykłady zastosowania obejmują frezowanie rowków, kształtów oraz detali, co czyni je kluczowymi narzędziami w obróbce mechanicznej. Warto podkreślić, że znajomość obsługi frezarki poziomej oraz umiejętność doboru odpowiednich narzędzi skrawających jest niezbędna dla każdego technika obróbczo-mechanicznego.

Pytanie 35

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 36

Jaka jest średnica otworu przygotowanego pod gwint M20 × 2,5? Skorzystaj z wzoru: \( d_o = d_g - 1{,}1 \cdot P \)
gdzie:
\( d_o \) – średnica otworu,
\( d_g \) – średnica gwintu,
\( P \) – skok gwintu?

A. 17,25 mm

B. 17,50 mm

C. 18,45 mm

D. 19,00 mm

No więc, 17,25 mm to rzeczywiście dobra odpowiedź! Używając wzoru do = dg – 1,1∙P dla gwintu M20 × 2,5, doszliśmy do tego wyniku. W gwincie M20 średnica dg to 20 mm, a skok P to 2,5 mm. Jak podstawiłem te liczby do wzoru, wyszło mi: do = 20 mm – 1,1 ∙ 2,5 mm, czyli 20 mm – 2,75 mm, co daje 17,25 mm. Te obliczenia są mega ważne, gdy rozmyślamy nad projektowaniem i robieniem połączeń gwintowych. Jak odpowiednia średnica otworu pod gwint jest zachowana, to mamy pewność, że wszystko będzie dobrze pasować i wytrzyma. W normach ISO 965-1 są podane tolerancje dla gwintów metrycznych, więc to pokazuje, jak istotne są dokładne obliczenia. W inżynierii, na przykład w produkcji części do maszyn, precyzyjne wyliczenia otworów są kluczowe, bo zapewniają, że wszystkie elementy będą długo działać, zwłaszcza przy dużych obciążeniach mechanicznych.

Pytanie 37

Na którym rysunku przedstawiono akumulator hydrauliczny gazowy?

A. A.

B. C.

C. B.

D. D.

Akumulator hydrauliczny gazowy jest urządzeniem, które gromadzi energię poprzez sprężenie gazu w specjalnej komorze. W przypadku poprawnej odpowiedzi, rysunek A przedstawia konstrukcję, w której gaz, zazwyczaj azot, jest oddzielony od cieczy przez membranę lub tłok. To oddzielenie jest kluczowe, ponieważ pozwala na efektywne gromadzenie energii oraz amortyzację w systemach hydraulicznych. Akumulatory hydrauliczne gazowe znajdują zastosowanie w różnych branżach, takich jak przemysł motoryzacyjny, budownictwo i maszyny przemysłowe, a ich główną funkcją jest stabilizacja ciśnienia oraz zwiększenie wydajności systemów hydraulicznych. W praktyce oznacza to, że podczas intensywnego użytkowania systemu, akumulator może dostarczyć dodatkową energię, co jest szczególnie przydatne w aplikacjach wymagających dużych mocy chwilowych. Dobre praktyki w projektowaniu systemów hydraulicznych uwzględniają użycie akumulatorów, aby zredukować wahania ciśnienia oraz poprawić responsywność układów hydraulicznych, co w efekcie zwiększa bezpieczeństwo i niezawodność tych systemów.

Pytanie 38

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 39

W sytuacji, gdy powierzchnia połączenia nitowego powinna być gładka, używa się nitów z główką

A. soczewkową

B. grzybkową

C. stożkową

D. kulistą

Wybór złego typu łba nitowego może sporo namieszać z jakością i funkcjonalnością połączenia. Nity z łbem soczewkowym, które są zaokrąglone, mogą wystawać ponad powierzchnię materiału, co w wielu sytuacjach jest niechciane. Takie nierówności mogą prowadzić do uszkodzeń, a nawet zmniejszać wytrzymałość całej konstrukcji. Nity kuliste z półkulistym kształtem też nie dają dobrego zlicowania z powierzchnią, co może być kłopotliwe, zwłaszcza tam, gdzie istotna jest estetyka lub aerodynamika. Nity z łbem grzybkowym, mimo że można je stosować w różnych sytuacjach, też nie są najlepszym wyborem, jeśli chodzi o gładką powierzchnię. Ich kształt podobnie potrafi tworzyć problemy jak w przypadku nitów kulistych. Decyzję o tym, jaki łeb nitowy wybrać, warto podejmować z głową, analizując wymagania projektu i normy branżowe, żeby uniknąć typowych błędów przy doborze materiałów.

Pytanie 40

Oznaczenie na rysunku wskazuje, że połączenie należy wykonać metodą

A. nitowania.

B. zgrzewania.

C. skręcania.

D. spawania.

Poprawna odpowiedź to spawania, co jest zgodne z oznaczeniami używanymi w rysunkach technicznych do reprezentowania połączeń spawanych. Symbol kątowy z wymiarami (5/20) wskazuje na spoinę kątową, która jest powszechnie stosowana w różnych konstrukcjach inżynieryjnych, w tym w budownictwie i przemyśle maszynowym. Połączenia spawane charakteryzują się dużą wytrzymałością oraz trwałością, co czyni je idealnymi do łączenia elementów konstrukcyjnych, takich jak stalowe belki czy rury. Dobrą praktyką jest stosowanie spawów w miejscach, gdzie wymagana jest odporność na wysokie obciążenia i dynamiczne siły. Standardy, takie jak ISO 9606 dla kwalifikacji spawaczy, określają wymogi dotyczące spawania, co podkreśla znaczenie tej metody w przemyśle. Wiedza na temat zastosowania spawania, technik oraz prawidłowego oznaczania w rysunkach technicznych jest kluczowa dla inżynierów oraz projektantów.
