Informacje o egzaminie:

Zawód: Technik elektryk
Kwalifikacja: ELE.02 - Montaż, uruchamianie i konserwacja instalacji, maszyn i urządzeń elektrycznych
Data rozpoczęcia: 25 stycznia 2026 12:27
Data zakończenia: 25 stycznia 2026 12:36

Egzamin niezdany

Wynik: 5/40 punktów (12,5%)

Wymagane minimum: 20 punktów (50%)

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Przedstawiona na rysunku puszka rozgałęźna przeznaczona jestdo instalacji elektrycznej natynkowejprowadzonej przewodami

A. na izolatorach.

B. w listwach elektroinstalacyjnych.

C. na uchwytach.

D. w rurach winidurowych karbowanych.

Odpowiedzi "na izolatorach", "w rurach winidurowych karbowanych" oraz "w listwach elektroinstalacyjnych" nie są odpowiednie w kontekście instalacji elektrycznych natynkowych. Izolatory, stosowane głównie w instalacjach napowietrznych, są zaprojektowane w celu podtrzymywania przewodów w powietrzu, co nie ma zastosowania do instalacji natynkowych. Z kolei rury winidurowe karbowane są używane do ochrony przewodów w instalacjach podtynkowych, a ich zastosowanie w instalacjach natynkowych jest niepraktyczne i niezgodne z normami. Takie rury mogą być stosowane w warunkach, które wymagają dodatkowej ochrony, ale w natynkowych instalacjach elektrycznych przewody powinny być widoczne i dostępne. Listwy elektroinstalacyjne z kolei służą do estetycznego ukrywania przewodów na ścianach i nie są przeznaczone do montażu puszek rozgałęźnych. Typowe błędy myślowe prowadzące do takich niepoprawnych wniosków często dotyczą braku zrozumienia zasadności zastosowania odpowiednich elementów w kontekście specyfiki instalacji elektrycznych. Ważne jest, aby przy projektowaniu instalacji elektrycznych kierować się normami oraz dobrymi praktykami branżowymi, co zapewni bezpieczeństwo i funkcjonalność systemu.

Pytanie 2

Parametry której maszyny elektrycznej zapisano na przedstawionej tabliczce znamionowej?

A. Transformatora jednofazowego.

B. Prądnicy synchronicznej.

C. Dławika.

D. Silnika jednofazowego.

Odpowiedzi, które wskazują na inne maszyny elektryczne, zawierają szereg nieprawidłowych założeń, które mogą prowadzić do mylnych wniosków. Na przykład, silnik jednofazowy jest często mylony z dławikiem, jednak te dwa urządzenia mają diametralnie różne funkcje. Dławik jest elementem pasywnym, który ma na celu ograniczenie prądu w obwodach elektrycznych, co nie ma związku z zapisanymi parametrami na tabliczce, które dotyczą aktywnego urządzenia, jakim jest silnik. Transformator jednofazowy to kolejne niewłaściwe skojarzenie, ponieważ jego główną funkcją jest zmiana napięcia, a nie generowanie ruchu mechanicznego, jak w przypadku silnika. Parametry takie jak moc, prąd czy napięcie, które są kluczowe dla silnika, nie są odpowiednie dla transformatora. Prądnica synchroniczna, z kolei, jest maszyną, która generuje energię elektryczną, a nie wykorzystuje jej do wytwarzania ruchu, co również wyklucza ją jako właściwą odpowiedź. Mylnym wnioskom często towarzyszy brak zrozumienia różnic w działaniu różnych urządzeń elektrycznych oraz ich zastosowania. Aby poprawnie zidentyfikować typ maszyny, ważne jest, aby zrozumieć, jakie funkcje pełnią poszczególne elementy i jakie są ich charakterystyczne parametry. W praktyce, znajomość tych różnic jest niezbędna do skutecznego projektowania oraz doboru odpowiednich urządzeń w inżynierii elektrycznej.

Pytanie 3

Przed zainstalowaniem uzwojenia wsypywanego stojana w silniku indukcyjnym, należy odpowiednio przygotować jego żłobki przez

A. nałożenie lakieru elektroizolacyjnego

B. zabezpieczenie klinami ochronnymi

C. wyłożenie izolacją żłobkową

D. nałożenie oleju elektroizolacyjnego

Wybór nieprawidłowego podejścia do zabezpieczenia żłobków w silniku indukcyjnym wiąże się z fundamentalnymi błędami myślowymi. Smarowanie olejem elektroizolacyjnym jest niewłaściwe, ponieważ olej nie tworzy stałej warstwy izolacyjnej, a jego właściwości mogą się zmieniać w wyniku temperatury oraz obecności zanieczyszczeń. Taki stan rzeczy może prowadzić do zwarcia między uzwojenia a żłobkami, co z kolei może skutkować uszkodzeniem silnika. Smarowanie lakierem elektroizolacyjnym, choć nieco lepsze, nie zastępuje solidnej izolacji żłobkowej. Lakier nie jest w stanie zapewnić odpowiedniej grubości izolacji oraz odporności na mechaniczne uszkodzenia, które mogą wystąpić w trakcie eksploatacji. Zabezpieczenie klinami również nie rozwiązuje problemu, ponieważ ma na celu jedynie stabilizację uzwojenia, a nie ochronę przed skutkami zwarć czy degradacją materiału izolacyjnego. Dlatego kluczowe jest, aby podczas montażu silników indukcyjnych stosować sprawdzone metody izolacji, które są zgodne z obowiązującymi normami branżowymi, co zapewni nie tylko bezpieczeństwo, ale również długotrwałą i efektywną pracę urządzenia. Fail w zastosowaniu niewłaściwych metod może prowadzić do awarii, co w konsekwencji generuje znaczne koszty napraw oraz przestoju produkcji.

Pytanie 4

Na podstawie rysunku określ kolejność zamontowanych aparatów elektrycznych w rozdzielnicy.

A. Wyłącznik różnicowoprądowy, przekaźnik bistabilny, lampka kontrolna, automat schodowy.

B. Ochronnik przeciwprzepięciowy, wyłącznik nadprądowy, automat schodowy, przekaźnik bistabilny.

C. Wyłącznik różnicowoprądowy, wyłącznik nadprądowy, lampka kontrolna, przekaźnik bistabilny.

D. Ochronnik przeciwprzepięciowy, przekaźnik bistabilny, lampka kontrolna, automat schodowy.

Wybierając jedną z niepoprawnych odpowiedzi, można dostrzec kilka kluczowych nieporozumień związanych z kolejnością zamontowanych elementów w rozdzielnicy. Na przykład, w odpowiedzi, w której jako pierwszy wymieniony jest przekaźnik bistabilny, brakuje zrozumienia podstawowych zasad ochrony elektrycznej. Wyłącznik różnicowoprądowy powinien znajdować się na początku, ponieważ jego funkcją jest ochrona przed porażeniem prądem, a nie sterowanie obwodami. Umiejscowienie go na końcu systemu naraża użytkowników na niebezpieczeństwo. Kolejnym błędem jest pominięcie wyłącznika nadprądowego, który jest kluczowy w przypadku zwarcia. W odpowiedziach, w których pojawiają się automaty schodowe lub ochronniki przeciwprzepięciowe na początku listy, wprowadza się zamieszanie w hierarchii zabezpieczeń. Automaty schodowe pełnią inną funkcję, polegającą na sterowaniu oświetleniem w miejscach przejść, a nie na zabezpieczaniu instalacji. Ochronniki przeciwprzepięciowe powinny być umieszczane w późniejszej kolejności, jako dodatkowe zabezpieczenie, a nie jako pierwszy element w rozdzielnicy. Właściwe zrozumienie i kolejność tych urządzeń jest niezbędna do zapewnienia efektywności oraz bezpieczeństwa instalacji elektrycznych, zgodnie z normami branżowymi. Typowe błędy myślowe, takie jak niewłaściwe przypisanie funkcji poszczególnym elementom, mogą prowadzić do niebezpiecznych sytuacji oraz awarii w instalacjach, dlatego tak ważne jest przyswojenie sobie tej wiedzy.

Pytanie 5

Do czego służą przy montażu instalacji elektrycznej przedstawione na ilustracji kleszcze?

A. Zaprasowywania przewodów w połączeniach wsuwanych.

B. Zaciskania końcówek tulejkowych na żyłach przewodu.

C. Montażu zacisków zakleszczających.

D. Formowania oczek na końcach żył.

Poprawna odpowiedź to formowanie oczek na końcach żył, co jest kluczowym zastosowaniem kleszczy w instalacjach elektrycznych. Narzędzie to, o charakterystycznym kształcie szczęk, pozwala na precyzyjne formowanie oczek, które są następnie używane do trwałego mocowania przewodów na zaciskach w rozdzielnicach elektrycznych. Przygotowanie końcówek przewodów w postaci oczek jest zgodne z najlepszymi praktykami branżowymi, ponieważ zapewnia ono zarówno bezpieczeństwo, jak i stabilność połączeń. Odpowiednio uformowane oczka minimalizują ryzyko wystąpienia luzów i zwarć, co jest kluczowe dla właściwego działania instalacji elektrycznej. Dobrze przygotowane połączenia wpływają również na estetykę instalacji, co jest istotne w kontekście zewnętrznych przeglądów oraz konserwacji. W praktyce, formowanie oczek przed podłączeniem do zacisków pozwala na łatwiejsze i szybsze wykonywanie prac instalacyjnych, a także na ich późniejsze modyfikacje.

Pytanie 6

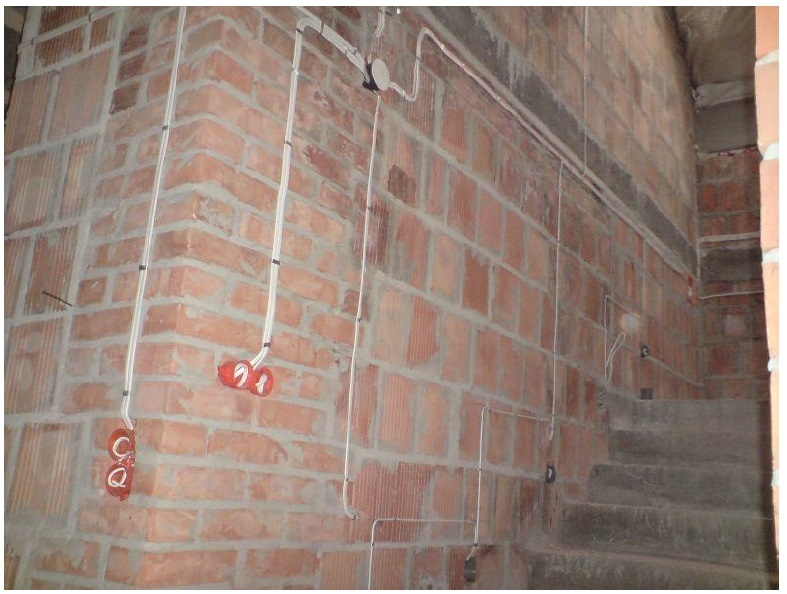

Na podstawie ilustracji przedstawiającej fragment instalacji elektrycznej, określ technikę wykonania instalacji.

A. Podtynkowa.

B. Natynkowa na uchwytach.

C. Natynkowa prowadzona w rurkach.

D. Wtynkowa.

Na fotografii łatwo się pomylić, bo widać przewody na wierzchu muru, więc część osób od razu myśli o instalacji natynkowej. Tymczasem kluczowe jest to, na jakim etapie budowy jesteśmy i co się stanie dalej. Przewody są ułożone na surowej ścianie z cegły i wyraźnie przygotowane do przykrycia tynkiem – to jest właśnie klasyczna instalacja wtynkowa. Błąd polega często na utożsamianiu każdego widocznego przewodu z instalacją natynkową, a to nie do końca tak działa. Instalacja natynkowa na uchwytach to rozwiązanie docelowe: przewody lub przewody w izolacji są prowadzone po gotowej powierzchni ściany, mocowane klipsami, listwami lub korytami i pozostają widoczne po zakończeniu robót wykończeniowych. Stosuje się ją np. w piwnicach, garażach, warsztatach, gdzie nikt nie planuje tynkowania ścian albo priorytetem jest łatwy dostęp do przewodów. Na zdjęciu widać mury w stanie surowym i brak jakiegokolwiek wykończenia, więc trudno mówić o docelowej instalacji natynkowej. Z kolei instalacja natynkowa prowadzona w rurkach polega na układaniu przewodów wewnątrz rur sztywnych lub peszli po powierzchni ściany; rury są dobrze widoczne i tworzą osobną, mechaniczną osłonę. Tu czegoś takiego nie widać – przewody biegną swobodnie, jedynie przytwierdzone do cegły. Częsty błąd myślowy polega też na myleniu pojęć „podtynkowa” i „wtynkowa”. W języku potocznym bywa to mieszane, ale w technice instalacyjnej podtynkowa oznacza zwykle prowadzenie przewodów w rurkach lub peszlach zatopionych w tynku lub w konstrukcji ściany. W pokazanym przypadku przewód leży bezpośrednio na murze i dopiero zostanie zatopiony w tynku, bez ciągłej rury ochronnej – czyli jest to typowa wtynkowa. Żeby dobrze rozpoznawać takie sytuacje, warto zawsze zadać sobie pytanie: czy to jest stan końcowy instalacji, czy dopiero przygotowanie pod tynk? I czy przewód ma własną osłonę mechaniczną w postaci rury, czy jego ochroną będzie później warstwa tynku. Odpowiedź na te dwie kwestie zwykle rozwiewa wątpliwości.

Pytanie 7

Jakie narzędzie powinno być wykorzystane do wykonania kilku połączeń w nowej instalacji elektrycznej na listwach zaciskowych śrubowych?

A. Wiertarki udarowej z wiertłem widiowym

B. Klucza imbusowego

C. Wkrętarki akumulatorowej z odpowiednim bitem

D. Klucza nasadowego

Użycie klucza imbusowego w kontekście wykonywania połączeń w listwach zaciskowych śrubowych jest niewłaściwe, ponieważ narzędzie to jest przeznaczone głównie do luzowania i dokręcania śrub z gniazdem sześciokątnym. W przypadku listw zaciskowych, które zazwyczaj wymagają bardziej elastycznego podejścia do różnych typów śrub, klucz imbusowy nie zapewnia optymalnej efektywności ani szybkości. Wkrętarka akumulatorowa z dopasowanym bitem jest narzędziem, które pozwala na szybką wymianę bitów w zależności od wymagań konkretnego zadania. Z kolei wiertarka udarowa z wiertłem widiowym jest przeznaczona do wiercenia otworów, a nie do dokręcania śrub, co czyni jej użycie w tym kontekście niepraktycznym. Klucz nasadowy, mimo że może być używany do różnych zastosowań, w przypadku listw zaciskowych również nie oferuje takiej uniwersalności i efektywności jak wkrętarka akumulatorowa. Typowym błędem myślowym jest założenie, że każde narzędzie do dokręcania jest odpowiednie do wszystkich zastosowań. W rzeczywistości, wybór narzędzia powinien być uzależniony od specyfiki zadania oraz wymagań dotyczących precyzji, szybkości i bezpieczeństwa pracy. Właściwe narzędzie przyczynia się nie tylko do efektywności, ale również do jakości wykonania instalacji elektrycznej, co jest kluczowe dla jej długotrwałego funkcjonowania.

Pytanie 8

Ile maksymalnie gniazd wtyczkowych można zainstalować w jednym obwodzie w systemach odbiorczych?

A. 12 szt.

B. 2 szt.

C. 10 szt.

D. 6 szt.

Podając liczby inne niż 10, można napotkać kilka nieporozumień dotyczących zasad projektowania obwodów w instalacjach elektrycznych. Odpowiedzi, które sugerują mniejszą liczbę gniazd, takie jak 2 czy 6, mogą wynikać z mylnego przekonania, że mniejsze obciążenie jest zawsze bezpieczniejsze. W rzeczywistości, zbyt mała liczba gniazd może prowadzić do nieefektywnego wykorzystania energii oraz konieczności korzystania z rozgałęźników, co wprowadza dodatkowe ryzyko. Z kolei odpowiedź wskazująca na 12 gniazd przekracza ustalone normy, co zagraża bezpieczeństwu instalacji. Przekroczenie odpowiedniej liczby gniazd w kontekście obciążenia obwodu może prowadzić do gwałtownego wzrostu temperatury przewodów, co stanowi poważne zagrożenie pożarowe. Zasady ustalania liczby gniazd bazują na analizie przewidywanego obciążenia oraz zabezpieczeń instalacyjnych. Warto również zwrócić uwagę na różnice pomiędzy różnymi rodzajami instalacji, takimi jak instalacje domowe, przemysłowe czy biurowe, które mogą mieć różne wymogi. Kluczowe jest zawsze dostosowanie liczby gniazd do rzeczywistych potrzeb oraz zapewnienie odpowiednich zabezpieczeń, co minimalizuje ryzyko awarii oraz poprawia komfort użytkowania.

Pytanie 9

Strzałka na rysunku wskazuje

A. przycisk zwiemy.

B. przycisk rozwierny.

C. styk pomocniczy rozwierny.

D. styk pomocniczy zwiemy.

Wybór niepoprawnej odpowiedzi może sprawiać kłopot przez to, że oznaczenia w schematach elektrycznych są czasem mylące. Przyciski rozwierne, styk pomocniczy rozwierny oraz styk pomocniczy zwiemy to różne typy styków i przycisków, które pełnią różne funkcje w obwodach elektrycznych. Przyciski rozwierne to te normalnie zamknięte (NC), więc w spoczynku obwód jest zamknięty, a naciśnięcie przycisku go otwiera. Używa się ich zazwyczaj tam, gdzie jest potrzeba interakcji ze strony użytkownika, żeby wyłączyć jakieś urządzenie, co może czasami prowadzić do nieprzewidzianych skutków w systemach bezpieczeństwa, gdy są źle zastosowane. Styki pomocnicze, zarówno rozwierne, jak i zwiemy, służą do rozszerzania funkcji głównych przełączników. Styki pomocnicze zwiemy (NO) zamykają obwód po aktywacji, a rozwierne (NC) działają na zasadzie przeciwnej. Dosyć łatwo je pomylić z przyciskami przez ich podobieństwo, ale różnią się swoją podstawową funkcją. Kluczowym błędem, przy wyborze odpowiedzi, może być pomylenie funkcji normalnie otwartych z normalnie zamkniętymi stykami. Zrozumienie tych różnic jest naprawdę ważne w inżynierii elektrycznej, bo poprawna identyfikacja i wykorzystanie tych komponentów mogą decydować o bezpieczeństwie i efektywności całego systemu. Może warto jeszcze raz zastanowić się nad funkcjami i zastosowaniem każdego z tych elementów, żeby lepiej uchwycić ich rolę w obwodach elektrycznych.

Pytanie 10

Silnika klatkowego, którego fragment tabliczki znamionowej przedstawiono na ilustracji, nie należy zasilać napięciem międzyfazowym o wysokości

A. 230 V, gdy jego uzwojenia skojarzy się w gwiazdę.

B. 400 V, gdy jego uzwojenia skojarzy się w gwiazdę.

C. 400 V, gdy jego uzwojenia skojarzy się w trójkąt.

D. 230 V, gdy jego uzwojenia skojarzy się w trójkąt.

Wybór zasilania 230 V dla silnika z uzwojeniami połączonymi w trójkąt jest niepoprawny z kilku kluczowych powodów. Po pierwsze, połączenie w trójkąt (Δ) w silnikach klatkowych oznacza, że wszelkie napięcia zasilające muszą być zgodne z wartościami podanymi na tabliczce znamionowej. 230 V jest napięciem, które odpowiada połączeniu w gwiazdę (Y), co oznacza, że zasilanie silnika w ten sposób spowoduje niewystarczające napięcie na uzwojeniach, co prowadzi do obniżenia mocy silnika oraz zwiększenia ryzyka jego zatrzymania. Kiedy zasilamy silnik napięciem niższym niż wymagane, uzwojenia nie osiągają swoich nominalnych parametrów, co skutkuje niemożnością efektywnego wykonywania zamierzonych zadań. Ponadto, istnieje ryzyko, że silnik nie włączy się w ogóle lub przy obciążeniu dojdzie do nadmiernego nagrzewania, co może prowadzić do uszkodzenia izolacji uzwojeń. Technicy często popełniają błąd, nie zwracając uwagi na wskazania tabliczki znamionowej oraz nie rozumiejąc, że zasilanie silnika wymaga precyzyjnego dopasowania do jego konstrukcji i przeznaczenia. Zrozumienie zasad różnicowania połączeń oraz ich konsekwencji dla pracy silników jest kluczowe dla każdego inżyniera zajmującego się projektowaniem i konserwacją systemów napędowych.

Pytanie 11

Prace przeprowadzane pod napięciem w instalacji domowej wymagają użycia narzędzi izolowanych o minimalnym poziomie napięcia izolacji

A. 1000 V

B. 500 V

C. 120 V

D. 250 V

Wybór wartości 500 V jako minimalnego napięcia izolacji dla narzędzi używanych w pracach pod napięciem w instalacjach mieszkaniowych jest zgodny z normami bezpieczeństwa, które nakładają wymogi dotyczące odpowiedniego poziomu izolacji. Narzędzia izolowane o napięciu 500 V są powszechnie stosowane w branży elektrycznej, aby zapewnić bezpieczeństwo podczas wykonywania czynności konserwacyjnych lub naprawczych. Takie narzędzia są zaprojektowane w taki sposób, aby minimalizować ryzyko porażenia prądem elektrycznym, a ich izolacja powinna być testowana w odpowiednich warunkach. Przykłady takich narzędzi to wkrętaki, szczypce czy kombinerki, które mają oznaczenia jakościowe i są produkowane zgodnie z międzynarodowymi standardami, takimi jak IEC 60900, które definiują wymagania dla narzędzi izolowanych. Użycie narzędzi o odpowiedniej izolacji nie tylko chroni technika, ale także zapewnia, że prace są wykonywane zgodnie z najlepszymi praktykami w zakresie bezpieczeństwa elektrycznego.

Pytanie 12

Jakie rury instalacyjne powinny być używane do kładzenia przewodów na łatwopalnym podłożu?

A. Metalowe lub gumowe

B. Tylko metalowe

C. Tylko z PVC

D. Z PVC lub gumowe

Wybór rur z PVC czy gumy do układania przewodów na podłożu palnym to niezbyt mądra decyzja z kilku powodów. Po pierwsze, te materiały są palne, co naprawdę zwiększa ryzyko pożaru, jeśli instalacja się uszkodzi. PVC, mimo że jest popularne w budownictwie, nie spełnia wymogów bezpieczeństwa dla podłoży palnych, bo w wysokiej temperaturze może się deformować albo topnieć, przez co odsłania przewody elektryczne. Teoretycznie można by pomyśleć, że rury gumowe są jakąś alternatywą dla metalowych, ale w praktyce to się nie sprawdza, bo gumowe materiały, mimo że elastyczne i odporne na niektóre chemikalia, nie wytrzymują wysokich temperatur i są mniej trwałe. Normy, takie jak PN-IEC 60364 i przepisy przeciwpożarowe, jednoznacznie pokazują, że metalowe rury to najlepszy wybór tam, gdzie może wystąpić ryzyko pożaru. Wybierając złe materiały, narażamy nie tylko instalację, ale też zdrowie i życie ludzi w danym budynku, a to naprawdę nieodpowiedzialne podejście.

Pytanie 13

W zakres inspekcji instalacji elektrycznej nie wchodzi

A. ocena dostępu do urządzeń, co umożliwia ich wygodną obsługę oraz eksploatację

B. sprawdzenie oznaczeń obwodów i urządzeń zabezpieczających

C. pomiar rezystancji uziemienia

D. weryfikacja poprawności oznaczeń przewodów neutralnych oraz ochronnych

Pomiar rezystancji uziemienia to kluczowy element zapewnienia bezpieczeństwa i prawidłowego funkcjonowania instalacji elektrycznych. Uziemienie ma na celu odprowadzenie nadmiaru prądu do ziemi, co chroni przed porażeniem elektrycznym i uszkodzeniem urządzeń. Przykładowo, w instalacjach przemysłowych, gdzie stosowane są maszyny o wysokich mocach, pomiar rezystancji uziemienia jest niezbędny do zapewnienia, że układ uziemiający jest skuteczny. Zgodnie z normą PN-EN 61557-4, rezystancja uziemienia powinna być mniejsza niż 10 Ω, co zapewnia odpowiednią ochronę przed skutkami udarów elektrycznych. Regularne pomiary rezystancji uziemienia pozwalają na wczesne wykrywanie problemów, takich jak korozja elementów uziemiających, co może prowadzić do ich degradacji. W praktyce, takie pomiary powinny być przeprowadzane co najmniej raz w roku lub częściej w przypadku instalacji narażonych na zmienne warunki atmosferyczne. Właściwe utrzymanie systemu uziemiającego jest nie tylko wymogiem prawnym, ale także kluczowym elementem ochrony osób i mienia.

Pytanie 14

Podczas korzystania z sprawnie działającego piekarnika elektrycznego z termostatem, żarówka oświetleniowa w pokoju często nieznacznie przygasa. Jakie mogą być przyczyny tego zjawiska?

A. Zbyt mały przekrój przewodów zasilających pomieszczenie

B. Nadpalony styk wyłącznika światła

C. Uszkodzony obwód zasilający piekarnik

D. Słaby styk w lampie

Odpowiedź wskazująca na za mały przekrój przewodów zasilających pomieszczenie jest poprawna, ponieważ zbyt mały przekrój może prowadzić do nadmiernego spadku napięcia w instalacji elektrycznej. W momencie, gdy piekarnik elektryczny, który pobiera znaczne ilości prądu, jest włączony, powoduje to wzrost obciążenia na obwodzie zasilającym. Jeśli przewody zasilające są niewłaściwie dobrane do obciążenia, mogą nie być w stanie dostarczyć wystarczającej ilości energii, co skutkuje chwilowym spadkiem napięcia i przygasaniem żarówek oświetleniowych. Praktycznym przykładem może być sytuacja, gdy piekarnik i inne urządzenia są podłączone do jednego obwodu, co zwiększa obciążenie. Zgodnie z normami PN-IEC 60364, projektując instalacje elektryczne, należy dobierać przekroje przewodów na podstawie przewidywanego obciążenia, co pozwala uniknąć takich problemów. W przypadku zauważenia takich objawów, warto skonsultować się z elektrykiem, który oceni sytuację i doradzi ewentualne zmiany w instalacji.

Pytanie 15

Ze względu na ochronę przed dostępem wody przedstawiona na rysunku oprawa oświetleniowa jest

A. nieodporna na wnikanie wody.

B. strugoszczelna.

C. odporna na krople wody.

D. wodoszczelna.

Twoja odpowiedź jest trafna, bo jeśli przyjrzymy się rysunkowi oprawy oświetleniowej, to nie widać żadnych uszczelnień ani odpowiednich zabezpieczeń. To oznacza, że ten produkt nie nadaje się do używania w miejscach, gdzie może być wilgoć lub woda. W praktyce, oprawy, które można stosować w miejscach z podwyższoną wilgotnością, jak w łazienkach czy na zewnątrz, muszą spełniać pewne normy odporności na wodę, na przykład normy IP. Jeżeli nie zastosujemy takich standardów, to mogą wystąpić problemy z elektroniką, a nawet zagrożenie pożarowe. Dlatego warto zwracać uwagę na klasę ochrony przy wyborze opraw oświetleniowych, bo to sprawi, że będą one bezpieczniejsze i dłużej posłużą.

Pytanie 16

Którym symbolem na schemacie montażowym instalacji elektrycznej należy zaznaczyć urządzenie przedstawione na rysunku?

A. A.

B. C.

C. D.

D. B.

Wybór odpowiedzi A, B lub D wskazuje na nieporozumienie dotyczące symboliki stosowanej w dokumentacji instalacji elektrycznych. Odpowiedzi te nie reprezentują wyłącznika różnicowoprądowego, a ich analiza ujawnia częste błędy myślenia związane z interpretacją schematów. Na przykład, odpowiedź A może być mylnie zinterpretowana jako symbol innego urządzenia zabezpieczającego, takiego jak bezpiecznik, podczas gdy jego funkcje są zupełnie inne. Bezpieczniki działają na zasadzie przerywania obwodu w przypadku nadmiernego prądu, co jest innym mechanizmem ochrony niż działanie RCD. Wybór odpowiedzi B może sugerować pomyłkę w rozpoznaniu symboli stosowanych na schematach, co może prowadzić do poważnych konsekwencji w praktyce. Różnice w oznaczeniach mogą na przykład skutkować niewłaściwą instalacją urządzeń, co zagraża bezpieczeństwu użytkowników. Warto zwrócić uwagę, że poprawne rozumienie schematów elektrycznych opiera się na znajomości standardów branżowych, takich jak PN-EN 50010, które regulują sposób oznaczania i stosowania wyłączników RCD. Dlatego ważne jest, aby przed podjęciem decyzji w zakresie oznaczeń instalacyjnych dokładnie przestudiować właściwe dokumenty oraz szkolenia, które pozwolą na właściwe interpretowanie symboliki i unikanie niebezpiecznych błędów w instalacjach elektrycznych.

Pytanie 17

Który rodzaj przewodu przedstawiono na rysunku?

A. Wielożyłowy uzbrojony.

B. Jednodrutowy nieuzbrojony.

C. Wielodrutowy nieuzbrojony.

D. Jednożyłowy uzbrojony.

Wybór niepoprawnej odpowiedzi może wynikać z nieporozumienia w interpretacji konstrukcji przewodów elektrycznych. Odpowiedź "Jednożyłowy uzbrojony" sugeruje, że przewód składa się z jednej, grubej żyły otoczonej metalowym pancerzem. Przewody jednożyłowe są często używane w instalacjach, gdzie wymagana jest wysoka odporność na mechaniczne uszkodzenia, jednak w przypadku przedstawionego rysunku nie ma żadnych oznak uzbrojenia. To prowadzi do kolejnego błędnego wniosku, który wskazuje na "Wielożyłowy uzbrojony". Takie przewody posiadają wiele żył, ale ich konstrukcja wskazuje na obecność zabezpieczeń mechanicznych, co nie ma miejsca w analizowanym przypadku. Z kolei "Jednodrutowy nieuzbrojony" nie odzwierciedla budowy przewodu, ponieważ sugeruje, że przewód składa się z jednego drutu, co jest sprzeczne z widocznym przekrojem. W praktyce, przewody uzbrojone często stosowane są w miejscach, gdzie mogą być narażone na uszkodzenia, co również wyklucza ich obecność w tym przypadku. Kluczowym aspektem w rozróżnieniu tych przewodów jest znajomość ich struktury i przeznaczenia, co jest niezbędne do prawidłowego wyboru materiałów w instalacjach elektrycznych, aby zapewnić bezpieczeństwo oraz efektywność energetyczną. Zrozumienie różnicy między różnymi typami przewodów pomoże uniknąć poważnych błędów w projektach elektrycznych.

Pytanie 18

Jaka jest minimalna wartość rezystancji izolacji przewodu, gdy mierzymy induktorem w sieci o napięciu znamionowym badanego obwodu U < 500 V?

A. < 0,5 MΩ

B. < 0,25 MΩ

C. ≥ 0,25 MΩ

D. ≥ 0,5 MΩ

Odpowiedzi, które podają wartości rezystancji izolacji poniżej 0,5 MΩ, nie są odpowiednie. Nie spełniają one podstawowych wymagań, co może być niebezpieczne. Wartości < 0,25 MΩ czy < 0,5 MΩ nie dają dobrego poziomu izolacji, co prowadzi do ryzyka porażenia prądem lub uszkodzenia sprzętu. W zasadzie, jeżeli rezystancja jest poniżej 0,5 MΩ, to może to oznaczać problemy z izolacją przewodów. To z kolei może prowadzić do naprawdę poważnych konsekwencji, jak pożary. Często myli się wartości rezystancji, chcąc uprościć pomiary, ale to jest naprawdę ryzykowne w kontekście bezpieczeństwa elektrycznego. Należy pamiętać, że dobra izolacja chroni nie tylko osoby pracujące w pobliżu, ale również sprzęt i systemy. Gdy wartości rezystancji są niższe niż wymagane 0,5 MΩ, może to wynikać z niewłaściwego stanu instalacji lub zużycia materiałów izolacyjnych. To jeszcze bardziej podkreśla, jak ważne są regularne kontrole i pomiary, żeby wszystko było zgodne z normami bezpieczeństwa instalacji elektrycznych.

Pytanie 19

Która z poniższych wartości wskazuje na najwyższy poziom precyzji narzędzia pomiarowego?

A. 0,5

B. 0,1

C. 5

D. 1

Wybór odpowiedzi 5, 0,5 lub 1 wskazuje na nieporozumienie w zakresie pojęcia klasy dokładności narzędzi pomiarowych. Klasa dokładności odnosi się do tego, jak precyzyjnie narzędzie może określićmierzoną wartość. Wartość 5 oznacza, że narzędzie pomiarowe ma stosunkowo niską dokładność, co jest nieodpowiednie w sytuacjach wymagających precyzyjnych pomiarów. Odpowiedź 0,5, podobnie jak 1, wskazuje na umiarkowaną dokładność, jednak w obydwu przypadkach nie osiągają one poziomu precyzji, jakim charakteryzuje się wartość 0,1. Typowym błędem myślowym jest mylenie wartości liczbowych z klasą dokładności, co prowadzi do wniosku, że większa liczba byłaby lepsza. W rzeczywistości, im mniejsza wartość, tym wyższa precyzja, co jest fundamentem w metrologii. Takie podejście jest kluczowe w branżach, gdzie dokładność pomiarów wpływa bezpośrednio na jakość produktów i bezpieczeństwo procesów, np. w przemyśle lotniczym czy medycznym. Właściwe zrozumienie klas dokładności narzędzi pomiarowych jest niezbędne, aby uniknąć błędów w pomiarach i zapewnić zgodność z wymaganiami norm jakości. Niezależnie od używanego narzędzia, kluczem do sukcesu jest znajomość jego dokładności oraz umiejętność dopasowania go do specyficznych potrzeb pomiarowych.

Pytanie 20

Aparat pokazany na zdjęciu chroni instalację elektryczną mieszkania przed

A. upływem prądu.

B. przeciążeniem.

C. zwarciem.

D. przepięciem.

Odpowiedzi, które wskazują na przepięcie, przeciążenie czy zwarcie, zawierają istotne nieporozumienia dotyczące funkcji wyłącznika różnicowoprądowego. Przepięcia to nagłe wzrosty napięcia, które mogą wystąpić na skutek wyładowań atmosferycznych lub awarii sieci energetycznej. Choć mogą one prowadzić do uszkodzenia urządzeń elektrycznych, wyłącznik RCD nie jest zaprojektowany do ich detekcji czy ochrony przed nimi. Z kolei przeciążenie dotyczy sytuacji, w której przez obwód płynie zbyt duży prąd, co prowadzi do przegrzewania się przewodów i potencjalnych pożarów. W takich przypadkach stosuje się zabezpieczenia nadprądowe, a nie wyłączniki różnicowoprądowe. Zwarcia natomiast to sytuacje, w których przewody fazowe stykają się ze sobą lub z przewodem neutralnym, co powoduje znaczny wzrost prądu. Ochrona przed zwarciem realizowana jest poprzez zastosowanie odpowiednich zabezpieczeń, takich jak bezpieczniki czy wyłączniki nadprądowe. Wyłącznik różnicowoprądowy chroni wyłącznie przed skutkami upływu prądu do ziemi i nie ma zdolności do monitorowania przepięć, przeciążeń ani zwarć, co jest kluczowe dla zrozumienia jego roli w instalacji elektrycznej. W związku z tym, nieprawidłowe zrozumienie funkcji RCD może prowadzić do błędnych decyzji związanych z bezpieczeństwem instalacji elektrycznej.

Pytanie 21

Którym symbolem graficznym oznacza się instalację prowadzoną na drabinkach kablowych?

A. B.

B. D.

C. A.

D. C.

Wybór innego symbolu niż B może prowadzić do nieporozumień i niepoprawnej interpretacji dokumentacji elektrycznej. Każdy symbol w dokumentacji ma swoje specyficzne znaczenie i zastosowanie, a ich nieprawidłowe użycie wprowadza zamieszanie w procesie projektowania i późniejszej eksploatacji instalacji. Na przykład, symbole A, C i D mogą być przeznaczone do oznaczania zupełnie innych elementów, takich jak instalacje w kanałach kablowych, podtynkowe, czy też inne elementy infrastruktury, które nie mają związku z drabinkami kablowymi. Tego rodzaju błędne skojarzenia mogą wynikać z braku zrozumienia typowych standardów branżowych, takich jak dyrektywy IEC, które definiują, jak powinny wyglądać schematy i co oznaczają poszczególne symbole. Ponadto, może to prowadzić do problemów w przyszłej konserwacji, gdy technicy będą musieli odnajdywać elementy, których oznaczenie nie jest zgodne z rzeczywistością. Kluczowym błędem myślowym jest założenie, że wszystkie symbole mają podobne zastosowanie, podczas gdy każdy z nich ma określone miejsce i funkcję w schematach instalacji elektrycznych. Nie zrozumienie tych różnic może skutkować nieefektywnym zarządzaniem systemem oraz zwiększeniem ryzyka wystąpienia awarii, co w kontekście bezpieczeństwa pracy i użytkowników jest niezwykle niebezpieczne.

Pytanie 22

Podczas inspekcji świeżo zainstalowanej sieci elektrycznej nie ma konieczności weryfikacji

A. wartości natężenia oświetlenia w miejscach pracy

B. układu tablic informacyjnych i ostrzegawczych

C. doboru zabezpieczeń i urządzeń

D. doboru oraz oznaczenia przewodów

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź dotycząca wartości natężenia oświetlenia na stanowiskach pracy jest prawidłowa, ponieważ podczas oględzin nowo wykonanej instalacji elektrycznej, kluczowe jest sprawdzenie elementów, które bezpośrednio wpływają na bezpieczeństwo oraz funkcjonalność instalacji. Wartości natężenia oświetlenia są kontrolowane w kontekście ergonomii i komfortu pracy, ale ich pomiar nie jest wymagany w ramach odbioru samej instalacji elektrycznej. Zgodnie z normą PN-EN 12464-1, która określa wymagania dotyczące oświetlenia miejsc pracy, wartości natężenia powinny być dostosowane do rodzaju wykonywanej pracy, jednak ich pomiar jest bardziej związany z późniejszym użytkowaniem przestrzeni niż z samą instalacją elektryczną. Ważne jest, aby w trakcie odbioru zwracać szczególną uwagę na dobór i oznaczenie przewodów, zabezpieczeń oraz aparatury, które mają kluczowe znaczenie dla prawidłowego funkcjonowania instalacji i zapewnienia bezpieczeństwa użytkowników, co potwierdzają standardy branżowe i przepisy prawa budowlanego.

Pytanie 23

W systemach sieciowych IT przy podwójnym uziemieniu, z zastosowaniem urządzenia różnicowoprądowego i napięciu izolacji 230/400 V, czas wyłączenia powinien wynosić - dla obwodu bez żyły neutralnej oraz dla obwodu z żyłą neutralną?

A. 0,2 s i 0,4 s

B. 0,4 s i 0,8 s

C. 0,8 s i 0,4 s

D. 0,4 s i 0,2 s

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 0,4 s dla obwodu z przewodem neutralnym oraz 0,8 s dla obwodu bez przewodu neutralnego jest zgodna z normami dotyczącymi bezpieczeństwa w układach sieci typu IT. W przypadku obwodów z przewodem neutralnym, czas wyłączenia wynoszący 0,4 s zapewnia odpowiednią ochronę przed skutkami porażenia prądem, co jest kluczowe w kontekście ochrony ludzi oraz sprzętu. W obwodach bez przewodu neutralnego wydłużony czas wyłączenia do 0,8 s ma na celu zmniejszenie ryzyka niepożądanych skutków w przypadku awarii, co jest zgodne z wymaganiami określonymi w normach IEC 60364. Przykładowo, w sytuacji, gdy wystąpi zwarcie lub ucieczka prądu do ziemi, szybka reakcja urządzenia różnicowoprądowego jest kluczowa dla zminimalizowania ryzyka porażenia oraz ochrony przed pożarami. Dodatkowo, zastosowanie urządzenia różnicowoprądowego w obwodach sieci IT w znaczący sposób zwiększa bezpieczeństwo użytkowników, a przestrzeganie tych czasów wyłączenia jest kluczowe w projektowaniu systemów elektrycznych.

Pytanie 24

Które parametry techniczne określają stycznik przedstawiony na rysunku?

A. C.

B. A.

C. D.

D. B.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź C jest prawidłowa, ponieważ odnosi się do konkretnego modelu stycznika marki Eaton, oznaczonego jako Z-SCH230/40-31. Analizując dane techniczne, możemy zauważyć, że znamionowy prąd pracy tego stycznika wynosi 40 A, co odpowiada wymogom zastosowań w typowych instalacjach elektrycznych. Liczba styków NO (normalnie otwartych) wynosi 3, a liczba styków NC (normalnie zamkniętych) to 1, co jest zgodne z danymi przedstawionymi na zdjęciu. Takie styczniki są szeroko stosowane w automatyce budynkowej oraz w instalacjach przemysłowych, umożliwiając kontrolę nad obwodami elektrycznymi. Zastosowanie styczników o odpowiednich parametrach jest kluczowe, aby zapewnić bezpieczeństwo oraz efektywność energetyczną w różnych systemach. Warto również zaznaczyć, że przy doborze styczników należy kierować się normami IEC 60947-4-1, co zapewnia ich odpowiednie właściwości eksploatacyjne oraz bezpieczeństwo użytkowania.

Pytanie 25

Jakim przyrządem dokonuje się pomiaru rezystancji izolacyjnej przewodu?

A. Miernik pętli zwarcia

B. Omomierz

C. Megaomomierz

D. Induktorowy miernik uziemień

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Megaomomierz jest specjalistycznym urządzeniem zaprojektowanym do pomiaru wysokiej rezystancji izolacji, co czyni go idealnym narzędziem do oceny stanu izolacji przewodów elektrycznych. W przeciwieństwie do zwykłych omomierzy, które mierzą rezystancję w zakresie niskich wartości, megaomomierz generuje napięcia próbne rzędu kilkuset woltów, co pozwala na dokładne określenie jakości izolacji. Przykładowo, podczas testowania instalacji elektrycznych w budynkach, użycie megaomomierza pozwala na wykrycie ewentualnych uszkodzeń izolacji, które mogłyby prowadzić do zwarć lub porażenia prądem. Zastosowanie tego urządzenia jest zgodne z normami IEC 61010 oraz IEC 61557, które definiują wymagania dotyczące bezpieczeństwa i wydajności tego typu pomiarów. Regularne sprawdzanie rezystancji izolacji za pomocą megaomomierza jest kluczowym elementem utrzymania bezpieczeństwa oraz niezawodności instalacji elektrycznych.

Pytanie 26

W układzie przedstawionym na rysunku zmierzono rezystancję pomiędzy poszczególnymi żyłami kabla, otrzymując następujące wyniki: R_A-B = 0; R_B-C = ∞; R_C-D = ∞; R_D-A= 0. Z wyników pomiarów wynika, że przerwana jest

A. żyła A

B. żyła D

C. żyła B

D. żyła C

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź dotycząca żyły C jako przerwanej jest prawidłowa z powodu wyników pomiarów rezystancji, które wskazują na istotną przerwę w obwodzie. Rezystancje R_A-B i R_D-A wynoszą 0, co oznacza, że obydwie żyły są w pełni przewodzące, co jest zgodne z teorią obwodów elektrycznych. Z kolei nieskończona rezystancja pomiędzy żyłami B-C i C-D sugeruje, że prąd nie ma możliwości przemieszczenia się przez te żyły, co jest klasycznym objawem uszkodzenia. W praktyce, identyfikacja przerwy w obwodzie jest kluczowa dla diagnostyki systemów elektrycznych, zwłaszcza w instalacjach przemysłowych. Przykład zastosowania tej wiedzy można znaleźć w systemach monitorujących, które regularnie sprawdzają integralność obwodów, co przyczynia się do minimalizacji ryzyka awarii. W kontekście norm, stosuje się procedury testowania rezystancji zgodnie z normami IEC 60364, co pozwala na systematyczne podejście do diagnozowania i utrzymania instalacji elektrycznych.

Pytanie 27

Którego klucza należy użyć do przymocowania urządzenia elektrycznego do podłoża przy użyciu wkrętów, jak przedstawiony na ilustracji?

A. Ampulowego.

B. Nasadowego.

C. Oczkowego.

D. Płaskiego.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "Ampulowego" jest prawidłowa, ponieważ klucz ampulowy (inaczej klucz imbusowy) jest specjalnie zaprojektowany do pracy z wkrętami, które posiadają gniazdo sześciokątne wewnętrzne. Tego rodzaju wkręty są powszechnie stosowane w urządzeniach elektrycznych, co czyni klucz ampulowy niezwykle przydatnym narzędziem w wielu zastosowaniach. Dzięki konstrukcji klucza, który idealnie pasuje do gniazda wkrętu, można osiągnąć wysoki moment dokręcenia, co jest kluczowe dla zapewnienia stabilności zamocowanego urządzenia. W praktyce, użycie klucza ampulowego przy dokręcaniu wkrętów w urządzeniach elektrycznych zmniejsza ryzyko uszkodzenia elementów, ponieważ klucz nie zsuwa się z gniazda, co jest częstym problemem przy użyciu kluczy nasadowych czy oczkowych. Warto pamiętać, że nieodpowiednie narzędzie może prowadzić do uszkodzeń wkrętów oraz szkodliwych dla struktury zamocowanego urządzenia. Dlatego, wybierając odpowiedni klucz, należy kierować się jego specyfiką oraz standardami branżowymi dotyczącymi montażu i konserwacji urządzeń elektrycznych.

Pytanie 28

Którym symbolem graficznym należy oznaczyć łącznik świecznikowy na schemacie ideowym instalacji elektrycznej?

A. B.

B. D.

C. A.

D. C.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybór symbolu D. jako oznaczenia łącznika świecznikowego jest prawidłowy, ponieważ ten symbol odpowiada branżowym standardom reprezentującym urządzenia do sterowania oświetleniem. Łącznik świecznikowy, znany również jako łącznik grupowy, umożliwia kontrolowanie kilku obwodów oświetleniowych jednocześnie, co jest szczególnie przydatne w dużych pomieszczeniach, takich jak sale konferencyjne lub przestrzenie otwarte. W takich zastosowaniach zastosowanie łącznika grupowego pozwala na efektywne zarządzanie oświetleniem, a także oszczędność energii. Zgodnie z normą PN-IEC 60617 dotyczącą symboli graficznych w elektrotechnice, symbol D. jest uznawany za standardowy sposób przedstawiania tego typu urządzenia. W praktyce, poprawne użycie symboli graficznych na schematach ideowych jest kluczowe dla zrozumienia i prawidłowego wykonania instalacji elektrycznych, co pozwala na bezpieczne i efektywne korzystanie z oświetlenia w różnych środowiskach.

Pytanie 29

Z instrukcji obsługi przedstawionego na ilustracji miernika wynika, że przed pomiarem rezystancji należy wyzerować omomierz. W tym celu należy przełącznikiem funkcji wybrać pomiar rezystancji i ustawić wskazówkę na 0 Ω przy pomocy pokrętła oznaczonego

A. cyfrą 1 przy zwartych przewodach pomiarowych.

B. cyfrą 1 przy odłączonych przewodach pomiarowych.

C. cyfrą 2 przy odłączonych przewodach pomiarowych.

D. cyfrą 2 przy zwartych przewodach pomiarowych.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to cyfrą 2 przy zwartych przewodach pomiarowych. Wyzerowanie omomierza jest kluczowym krokiem przed pomiarem rezystancji, ponieważ pozwala na zredukowanie wpływu wszelkich błędów pomiarowych. Przy zwartych przewodach pomiarowych nie ma żadnej rezystancji, co umożliwia ustawienie wskazówki miernika na 0 Ω. Dzięki temu uzyskujemy dokładniejsze wyniki pomiarów. W praktyce, wiele urządzeń pomiarowych, w tym profesjonalne omomierze, mają wbudowane funkcje umożliwiające automatyczne wyzerowanie, co jest zgodne z najlepszymi praktykami pomiarowymi. Prawidłowe wyzerowanie miernika przed przystąpieniem do pomiarów jest również zgodne z normami branżowymi, co podkreśla znaczenie tego procesu w zapewnieniu dokładności i wiarygodności wyników. Pamiętaj, że pomiar bez wcześniejszego wyzerowania może prowadzić do nieprecyzyjnych odczytów, co w kontekście pracy inżynierskiej lub domowego majsterkowania ma istotne znaczenie.

Pytanie 30

Korzystając z podanego wzoru i tabeli wyznacz wartość rezystancji izolacji uzwojeń silnika w temperaturze 20 °C, jeżeli rezystancja izolacji uzwojeń tego silnika zmierzona w temperaturze 17 °C wyniosła 7,3 MΩ.

Współczynniki przeliczeniowe K₂₀ dla rezystancji izolacji uzwojeń silników

R₂₀ = K₂₀·Rₜ

Temperatura w °C	0	11	14	17	20	23	26	29	32
Współczynnik przeliczeniowy K₂₀	0,67	0,73	0,81	0,90	1,00	1,10	1,21	1,34	1,48

A. 8,20 MΩ

B. 8,11 MΩ

C. 6,40 MΩ

D. 6,57 MΩ

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawnie wyznaczyłeś wartość rezystancji izolacji w temperaturze 20 °C, korzystając z przelicznika z tabeli. Tutaj kluczowe było zrozumienie, jak temperatury wpływają na właściwości elektryczne izolacji – im wyższa temperatura, tym zwykle rezystancja izolacji maleje, dlatego pomiary zawsze odnosi się do standardowej temperatury 20 °C. Wzór R₂₀ = K₂₀·Rₜ to podstawa w branżowej praktyce, bo pozwala porównywać wyniki niezależnie od warunków pomiaru. W tym zadaniu dla temperatury 17 °C współczynnik K₂₀ wynosi 0,90 (z tabeli). Mierzona rezystancja izolacji to 7,3 MΩ. Wystarczyło więc podzielić 7,3 przez 0,90 i wychodzi dokładnie 6,57 MΩ. Często się o tym zapomina przy serwisowaniu maszyn, a to błąd, bo niewłaściwie przeliczona rezystancja może prowadzić do złej interpretacji stanu izolacji i niepotrzebnych napraw. W praktyce, szczególnie w dużych zakładach przemysłowych, normą jest przeliczanie wyników pomiarów na 20 °C, żeby spełnić wymagania dokumentacji technicznej i standardów np. PN-EN 60034-1. Warto wiedzieć, że różnice nawet kilku stopni mogą mocno zamieszać w ocenie, zwłaszcza przy starych silnikach. Moim zdaniem to takie zadanie, które uczy nie tylko liczyć, ale i rozumieć, co się za tym kryje – a to przy diagnozowaniu awarii silnika bezcenne.

Pytanie 31

Na którym rysunku przedstawiono przewód elektroenergetyczny stosowany do wykonywania napowietrznych przyłączy budynków mieszkalnych?

A. D.

B. A.

C. C.

D. B.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybór odpowiedzi C jest poprawny, ponieważ przedstawiony na rysunku przewód czterordzeniowy jest typowym rozwiązaniem stosowanym do tworzenia napowietrznych przyłączy elektroenergetycznych do budynków mieszkalnych. Tego typu przewody składają się z trzech przewodów fazowych oraz jednego przewodu neutralnego (N), co pozwala na właściwe zasilanie budynków w energię elektryczną. W praktyce, przewody te charakteryzują się odpowiednią izolacją oraz wytrzymałością mechaniczną, co jest niezbędne w trudnych warunkach atmosferycznych. W Polsce, zgodnie z normami PN-EN 60502-1, przewody te powinny być projektowane w sposób zapewniający ich długotrwałą i bezpieczną eksploatację. Zastosowanie przewodów czterordzeniowych w instalacjach napowietrznych jest zgodne z najlepszymi praktykami branżowymi, ponieważ umożliwia nie tylko efektywne przesyłanie energii, ale także odpowiednie zabezpieczenie instalacji przed przeciążeniem i zwarciem. Warto również dodać, że ich montaż często wiąże się z określonymi wymaganiami dotyczącymi odległości od przeszkód oraz maksymalnych wysokości usytuowania, co wpływa na bezpieczeństwo oraz niezawodność całego systemu zasilania.

Pytanie 32

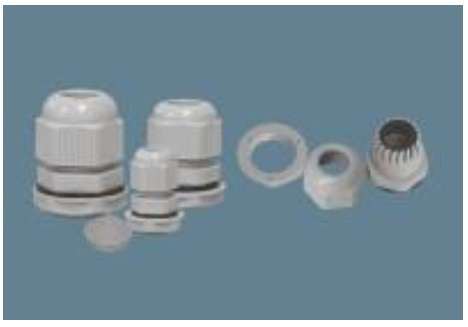

Który osprzęt przedstawiono na zdjęciu?

A. Dławnice.

B. Mufy przelotowe.

C. Złączki skrętne.

D. Kapturki termokurczliwe.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Dławnice kablowe to naprawdę ważne elementy w instalacjach elektrycznych. Jak widać na zdjęciu, mają za zadanie chronić miejsce, gdzie przewód wchodzi do obudowy urządzenia. Dzięki nim przewody są mniej narażone na różne uszkodzenia mechaniczne czy na wpływ wilgoci i brudu. Wiele razy spotykam się z tym, że w trudnych warunkach, jak na przykład w przemyśle, bez dławnic byłoby ciężko zapewnić bezpieczeństwo. Dławnice są często wykorzystywane w silnikach elektrycznych i skrzynkach przyłączeniowych, żeby wszystko dobrze uszczelniało się i działało jak należy. Dobrze też wiedzieć, że są zgodne z normami IEC 62262 oraz IEC 60529, które mówią, jak powinno wyglądać zabezpieczenie przed ciałami obcymi i wilgocią. Także odpowiedni dobór tych elementów ma ogromne znaczenie, bo źle dobrana dławnica może nie spełniać swojego zadania. Warto o tym pamiętać, bo brak dławnic w kluczowych miejscach w instalacji może prowadzić do sporych problemów, a więc zawsze lepiej stosować je tam, gdzie to konieczne.

Pytanie 33

Jakie akcesoria są wymagane do podłączenia gniazda wtyczkowego do instalacji zrealizowanej przewodami LY?

A. Ściągacz izolacji, wkrętak, próbnik

B. Tester, wkrętak, lutownica

C. Szczypce, wkrętak, lutownica

D. Ściągacz izolacji, lutownica, tester

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Aby prawidłowo podłączyć gniazdo wtyczkowe do sieci wykonanej przewodami LY, niezbędne są trzy podstawowe narzędzia: ściągacz izolacji, wkrętak oraz próbnik. Ściągacz izolacji pozwala na bezpieczne usunięcie izolacji z końców przewodów, co jest kluczowe dla uzyskania dobrego kontaktu elektrycznego. Użycie ściągacza jest zalecane, aby uniknąć uszkodzenia miedzi wewnątrz przewodu. Wkrętak jest niezbędny do mocowania gniazda oraz łączenia przewodów w zaciskach. Próbnik z kolei umożliwia sprawdzenie, czy w obwodzie znajduje się napięcie, co jest niezwykle istotne dla zapewnienia bezpieczeństwa podczas pracy. Stosując te narzędzia, wykonawcy mogą zapewnić, że instalacja będzie zgodna z obowiązującymi normami, takimi jak PN-IEC 60364, które określają zasady dotyczące instalacji elektrycznych. Prawidłowe użycie tych narzędzi poprawia niezawodność całego systemu elektrycznego oraz minimalizuje ryzyko awarii.

Pytanie 34

Jakie oznaczenia oraz jaka minimalna wartość prądu znamionowego powinna mieć wkładka topikowa, aby chronić przewody przed skutkami zwarć i przeciążeń w obwodzie jednofazowego bojlera elektrycznego o parametrach znamionowych: \( P_N = 3 \, \text{kW} \), \( U_N = 230 \, \text{V} \)?

A. gB 20 A

B. aR 16 A

C. aM 20 A

D. gG 16 A

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wkładka topikowa oznaczona jako gG 16 A jest odpowiednia do ochrony obwodów elektrycznych, w tym przypadku obwodu jednofazowego bojlera elektrycznego o mocy znamionowej 3 kW i napięciu 230 V. Oznaczenie gG (ogólne zabezpieczenie, przystosowane do ochrony obwodów przed przeciążeniami oraz zwarciami) wskazuje, że wkładka ta ma zdolność do przerwania obwodu zarówno w przypadku zwarcia, jak i przeciążenia. Analizując parametry bojlera, obliczamy prąd znamionowy przy pomocy wzoru: I = P / U, co daje I = 3000 W / 230 V ≈ 13 A. Wkładka gG 16 A będzie odpowiednia, ponieważ jej nominalny prąd przewyższa obliczony prąd znamionowy bojlera, a jednocześnie zapewnia odpowiednie zabezpieczenie przed skutkami zwarć. W praktyce wkładki gG są powszechnie stosowane w instalacjach domowych oraz przemysłowych, co gwarantuje ich niezawodność oraz efektywność w odpowiednich zastosowaniach. Dla bezpieczeństwa zaleca się również regularne kontrolowanie stanu wkładek oraz ich wymianę, aby zapewnić optymalne funkcjonowanie systemu elektrycznego.

Pytanie 35

Który osprzęt przedstawiono na ilustracji?

A. Dławnice.

B. Mufy przelotowe.

C. Złączki skrętne.

D. Kapturki termokurczliwe.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Na ilustracji są pokazane typowe dławnice kablowe, czyli element osprzętu służący do wprowadzania przewodów i kabli do obudów urządzeń, rozdzielnic, puszek czy szaf sterowniczych. Charakterystyczny wygląd: korpus z gwintem, nakrętka dociskowa oraz uszczelka gumowa lub elastomerowa, od razu zdradza, że to właśnie dławnice, a nie złączki czy mufy. Po dokręceniu nakrętki wkład uszczelniający zaciska się na płaszczu kabla, zapewniając odciążenie naprężeń mechanicznych oraz szczelność na poziomie np. IP54, IP65 czy IP68 – zależnie od typu. W praktyce stosuje się je wszędzie tam, gdzie przewód przechodzi przez ściankę obudowy: w falownikach, sterownikach PLC, puszkach instalacyjnych na elewacji, lampach ulicznych itp. Dobrze dobrana dławnica musi pasować średnicą do zewnętrznej średnicy kabla, mieć odpowiedni materiał (najczęściej poliamid, czasem metal) oraz klasę szczelności zgodną z wymaganiami norm PN‑EN 60529 i dokumentacją urządzenia. Moim zdaniem warto też pamiętać o stosowaniu podkładek uszczelniających przy montażu w cienkich blachach, bo bez tego łatwo stracić deklarowany stopień IP. Dławnice chronią też przed wyrwaniem kabla z urządzenia, co jest jedną z podstawowych dobrych praktyk montażowych – nie wolno polegać tylko na zaciskach w kostce czy złączce. W wielu zakładach to wręcz standard: każdy kabel wchodzący do szafy musi być wprowadzony przez odpowiednio dobraną dławnicę z odciążeniem.

Pytanie 36

Na której ilustracji przedstawiono kabel przeznaczony do wykonania trójfazowego przyłącza ziemnego do budynku jednorodzinnego w sieci TN-S?

A. Na ilustracji 1.

B. Na ilustracji 2.

C. Na ilustracji 3.

D. Na ilustracji 4.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Ilustracja 3 przedstawia kabel, który idealnie nadaje się do trójfazowego przyłącza ziemnego w systemie TN-S. W systemie tym kluczowe jest, aby kabel zawierał trzy przewody fazowe, przewód neutralny oraz przewód ochronny. Trzy przewody fazowe (L1, L2, L3) są niezbędne do równomiernego rozłożenia obciążenia w instalacji elektrycznej, co jest istotne dla zapewnienia stabilności oraz efektywności działania systemu. Przewód neutralny (N) jest używany do zamykania obwodu elektrycznego, co jest kluczowe w przypadku asymetrycznego obciążenia, podczas gdy przewód ochronny (PE) zapewnia bezpieczeństwo użytkowników, odprowadzając prąd do ziemi w przypadku awarii. Użycie odpowiednich kabli w instalacjach TN-S jest zgodne z normami PN-IEC 60364, które określają zasady projektowania i wykonania instalacji elektrycznych. Przykładem zastosowania takiego kabla może być budynek jednorodzinny, w którym zapewnienie odpowiedniego zasilania dla urządzeń elektrycznych stało się standardem w nowoczesnym budownictwie.

Pytanie 37

Jaką rurę instalacyjną przedstawia symbol RKLF 20?

A. Karbowaną o średnicy 20 mm

B. Sztywną o przekroju 20 mm2

C. Sztywną o średnicy 20 mm

D. Karbowaną o przekroju 20 mm2

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 'Karbowaną o średnicy 20 mm' jest prawidłowa, ponieważ symbol RKLF odnosi się do rur karbowanych, które charakteryzują się elastycznością i możliwością łatwego formowania. Rura o średnicy 20 mm jest standardowym rozmiarem stosowanym w instalacjach elektrycznych i telekomunikacyjnych, co czyni ją praktycznym wyborem w projektach budowlanych. Kiedy stosuje się rury karbowane, ich struktura pozwala na łatwe dopasowanie do różnych kształtów oraz ułatwia układanie w trudnych warunkach, co jest istotne w przypadku instalacji w miejscach o ograniczonej przestrzeni. Rury te są również odporne na działanie czynników atmosferycznych i chemicznych, co zwiększa ich trwałość. Zgodnie z obowiązującymi standardami w branży budowlanej, użycie rur karbowanych w instalacjach elektrycznych zapewnia bezpieczeństwo oraz zgodność z przepisami. W związku z tym, znajomość oznaczeń takich jak RKLF jest kluczowa dla każdego profesjonalisty zajmującego się instalacjami. Przykładem zastosowania są instalacje w budynkach mieszkalnych oraz przemysłowych, gdzie elastyczność rur karbowanych pozwala na zminimalizowanie ryzyka uszkodzeń i ułatwienie konserwacji.

Pytanie 38

Wyłącznik różnicowoprądowy oznaczony jako EFI-4 40/0,03 posiada znamionowy prąd różnicowy

A. 0,03 A oraz napięcie znamionowe 40 V

B. 0,03 mA oraz znamionowy prąd ciągły 40 mA

C. 0,03 A oraz znamionowy prąd ciągły 40 A

D. 0,03 mA oraz napięcie znamionowe 40 V

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wyłącznik różnicowoprądowy EFI-4 40/0,03 ma znamionowy prąd różnicowy wynoszący 0,03 A oraz znamionowy prąd ciągły 40 A. Oznaczenie '0,03' odnosi się do wartości prądu różnicowego, co oznacza, że urządzenie odłączy obwód elektryczny, gdy wykryje różnicę prądu wynoszącą 30 mA (0,03 A) pomiędzy przewodem fazowym a przewodem neutralnym. To działanie ma na celu ochronę przed porażeniem prądem oraz minimalizację ryzyka pożaru spowodowanego upływem prądu. Znamionowy prąd ciągły 40 A oznacza, że urządzenie jest w stanie przewodzić prąd o takim natężeniu bez ryzyka uszkodzenia. W praktyce, wyłączniki różnicowoprądowe są kluczowym elementem w systemach elektrycznych, szczególnie w instalacjach domowych i przemysłowych, gdzie ochrona ludzi i mienia przed skutkami awarii instalacji elektrycznej jest priorytetem. Stosowanie wyłączników różnicowoprądowych jest zgodne z normami PN-EN 61008-1, które określają wymagania dotyczące bezpieczeństwa i funkcjonowania tych urządzeń.

Pytanie 39

Które z przedstawionych narzędzi przeznaczone jest do zdejmowania izolacji z żył przewodów elektrycznych?

A. Narzędzie 4.

B. Narzędzie 2.

C. Narzędzie 1.

D. Narzędzie 3.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Narzedzie 1 to kluczowy instrument w pracy z przewodami elektrycznymi, zwłaszcza w kontekście przygotowania ich do połączeń. Szczypce do ściągania izolacji, których użycie zaleca się w branży elektrycznej, są zaprojektowane tak, aby umożliwić precyzyjne usunięcie izolacji z żył bez ryzyka uszkodzenia samego przewodu. Dobrej jakości szczypce posiadają mechanizm regulacji głębokości ściągania, co pozwala na dostosowanie siły do rodzaju przewodu. W praktyce, zastosowanie tych narzędzi sprawia, że prace instalacyjne są nie tylko szybsze, ale także bezpieczniejsze, co jest zgodne z normami bezpieczeństwa elektrycznego. Używając szczypiec, można łatwo przygotować przewody do podłączenia terminali, co jest niezbędne w każdym projekcie elektrycznym. Ponadto, w kontekście dobrych praktyk, zaleca się regularne sprawdzanie stanu narzędzi, aby zapewnić ich efektywność i bezpieczeństwo użytkowania.

Pytanie 40

W jakich okolicznościach instalacja elektryczna nie wymaga konserwacji ani naprawy?

A. Gdy stan techniczny instalacji jest niedostateczny lub wartości jej parametrów są poza zakresem określonym w instrukcji eksploatacji

B. Gdy użytkowanie instalacji stwarza zagrożenie dla bezpieczeństwa personelu lub otoczenia

C. Kiedy prowadzone są prace konserwacyjne w obiekcie, na przykład malowanie ścian

D. Kiedy zostanie zauważone uszkodzenie instalacji elektrycznej

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź wskazująca, że instalacja elektryczna nie musi być poddawana konserwacji w przypadku przeprowadzania prac konserwacyjnych, takich jak malowanie ścian, jest prawidłowa, ponieważ w tym kontekście nie zachodzi ryzyko uszkodzenia instalacji ani zagrożenie dla bezpieczeństwa. W rzeczywistości, prace konserwacyjne są często planowane i wykonywane w sposób, który minimalizuje ryzyko dla istniejącej instalacji. Przykładowo, przed rozpoczęciem malowania należy zabezpieczyć gniazdka elektryczne i kable, co pozwala na bezpieczne i zgodne z normami ISO i PN wykonywanie takich prac. Dobrą praktyką jest również przeprowadzenie przeglądu stanu instalacji przed rozpoczęciem jakichkolwiek działań konserwacyjnych, aby upewnić się, że nie ma ukrytych usterek, które mogłyby wpłynąć na bezpieczeństwo. Ostatecznie, przestrzeganie regularnych harmonogramów konserwacji i inspekcji jest kluczowe dla utrzymania bezpieczeństwa oraz wydajności instalacji elektrycznych.

Rozpocznij nowy egzamin

Powrót do strony głównej
