Pytanie 1

Godło mapy zasadniczej 6.115.27.4 w systemie współrzędnych PL-2000 wskazuje na mapę stworzoną w skali

A. 1:500

B. 1:2000

C. 1:1000

D. 1:5000

Odpowiedzi, które wskazują na skale 1:1000, 1:500 oraz 1:2000, mogą prowadzić do nieporozumień w kontekście zastosowania map zasadniczych i ich oznaczeń. Skala 1:1000 jest często stosowana w przypadku map do celów budowlanych i lokalizacyjnych, co może wzbudzać mylne przekonanie, że jest odpowiednia dla mapy zasadniczej. Jednakże, w kontekście mapy oznaczonej kodem 6.115.27.4, skala 1:1000 jest zbyt szczegółowa, a tego typu mapy nie są standardowo klasyfikowane jako mapy zasadnicze. Podobnie, skala 1:500, choć przydatna dla bardzo lokalnych analiz, jest również nieodpowiednia w tym przypadku, ponieważ nie odpowiada standardowym klasyfikacjom map zasadniczych, które są bardziej skoncentrowane na ogólnym przedstawieniu obszarów. Z kolei skala 1:2000, chociaż bliska prawidłowej skali, również nie spełnia wymogów, ponieważ nie dostarcza wystarczającej szczegółowości dla typowych zastosowań map zasadniczych. Warto zauważyć, że stosowanie niewłaściwych skal w analizach przestrzennych może prowadzić do błędnych interpretacji danych, co w konsekwencji wpływa na decyzje administracyjne czy inwestycyjne. Dlatego kluczowe jest, aby zawsze odnosić się do odpowiednich norm oraz standardów branżowych, które precyzyjnie definiują zasady tworzenia i użycia map, co pozwoli uniknąć typowych błędów myślowych i nieporozumień.

Pytanie 2

Który ze sporządzanych w terenie dokumentów geodezyjnych jest wykorzystywany m.in. do zlokalizowania trwale ustalonego punktu osnowy?

A. Szkic budowlany

B. Plan osnowy

C. Szkic polowy

D. Opis topograficzny

Opis topograficzny to dokument geodezyjny, który powstaje w terenie i służy do szczegółowego przedstawienia układu oraz cech obiektów znajdujących się w danym obszarze. Jego podstawowym celem jest umożliwienie odnalezienia trwale stabilizowanych punktów osnowy, co jest kluczowe w procesie geodezyjnego pomiaru oraz w pracach związanych z planowaniem i realizacją inwestycji. Opis ten zawiera zarówno informacje dotyczące lokalizacji punktów osnowy, jak i ich atrybuty, co pozwala na precyzyjne ich odwzorowanie na mapach. W praktyce, opis topograficzny jest wykorzystywany przez geodetów do przeprowadzania pomiarów sytuacyjnych oraz wysokościowych, co ma fundamentalne znaczenie w kontekście budowy infrastruktury, jak drogi czy budynki. Zgodnie z dobrymi praktykami branżowymi, każdy z punktów osnowy powinien być odpowiednio opisany w dokumentacji, co zapewnia ich trwałość i jednoznaczność w identyfikacji. Dodatkowo, standardy geodezyjne, takie jak norma PN-EN ISO 19111, wskazują na potrzebę rzetelnego dokumentowania i opisywania takich punktów, co wpływa na jakość i wiarygodność przeprowadzanych pomiarów.

Pytanie 3

Wyznacz wysokość punktu 10, jeśli wysokość punktu RpA wynosi H_RpA = 125,500 m. Odczyt na łacie tylniej to t = 1500, a z przodu p = 0500.

A. H10 = 124,500 m

B. H10 = 142,500 m

C. H10 = 123,500 m

D. H10 = 126,500 m

Poprawna odpowiedź to H10 = 126,500 m. Aby obliczyć wysokość punktu 10, musimy uwzględnić wysokość punktu RpA oraz odczyty dokonane na łacie. Wysokość punktu RpA wynosi 125,500 m. Odczyt wsteczny na łacie wynosi 1500, co oznacza, że musimy dodać tę wartość do wysokości RpA, ponieważ jest to odczyt z laty umieszczonej w wyższej pozycji. Następnie odczyt w przód na łacie wynosi 0500, co oznacza, że musimy odjąć tę wartość od wcześniejszego wyniku. Obliczenia przedstawiają się następująco: H10 = H<sub>RpA</sub> + t - p = 125,500 m + 1500 - 0500 = 126,500 m. Tego rodzaju obliczenia są powszechnie stosowane w geodezji i inżynierii lądowej, gdzie precyzyjne pomiary wysokości są kluczowe dla projektów budowlanych oraz do pomiarów terenowych. Warto wiedzieć, że stosowanie łaty jest standardową praktyką w pomiarach geodezyjnych, co pozwala na uzyskiwanie dokładnych wyników. Zrozumienie tych zasad jest niezbędne dla każdego geodety.

Pytanie 4

Mapy związane z regulacją stanu prawnego nieruchomości to opracowania kartograficzne określane mianem

A. uzupełniających

B. do celów prawnych

C. katastralnych

D. do celów projektowych

Odpowiedź "do celów prawnych" jest poprawna, ponieważ mapy te mają kluczowe znaczenie w regulacji stanu prawnego nieruchomości. Służą one do przedstawiania granic działek, ich powierzchni oraz wszelkich obciążeń prawnych, takich jak hipoteki czy służebności. Mapy do celów prawnych są wykorzystywane w procesach notarialnych, a także w postępowaniach sądowych, gdzie ważne jest dokładne określenie stanu prawnego nieruchomości. Przykładem zastosowania takich map może być procedura podziału działki, gdzie precyzyjne ustalenie granic jest niezbędne do prawidłowego podziału. W praktyce wykorzystuje się je w dokumentacji związanej z obrotem nieruchomościami, co jest zgodne z normami i standardami, takimi jak Ustawa o geodezji i kartografii, która reguluje kwestie związane z tworzeniem i wykorzystywaniem map w obrocie nieruchomościami.

Pytanie 5

Jakie prace geodezyjne zawsze wymagają przeprowadzenia wywiadu terenowego oraz przygotowania mapy porównawczej z rzeczywistością?

A. Pomiar objętości mas ziemnych

B. Aktualizację bazy danych obiektów topograficznych i mapy zasadniczej

C. Obsługę inwestycji budowlanej

D. Pomiar kontrolny wychylenia komina

Aktualizacja bazy danych obiektów topograficznych oraz mapy zasadniczej to proces, który zawsze wymaga przeprowadzenia wywiadu terenowego oraz przygotowania mapy porównawczej z terenem. Wywiad terenowy polega na zbieraniu informacji o aktualnym stanie obiektów w terenie oraz ich zmianach, co pozwala na dokładne odzwierciedlenie rzeczywistej sytuacji w systemach informacji geograficznej (GIS). Przykładem zastosowania tej praktyki mogą być projekty związane z urbanizacją, gdzie zmiany w infrastrukturze, takie jak nowe drogi czy budynki, muszą być uwzględnione w aktualizowanych mapach. Standardy, takie jak INSPIRE w Europie, nakładają obowiązek regularnego aktualizowania danych przestrzennych, co podkreśla znaczenie rzetelnego wywiadu terenowego przed przystąpieniem do aktualizacji. Dobre praktyki branżowe wskazują, że dokładne przygotowanie mapy porównawczej z terenem ułatwia identyfikację różnic oraz weryfikację jakości danych, co jest kluczowe dla zapewnienia wiarygodności i użyteczności systemów GIS.

Pytanie 6

Ile punktów o wysokościach odpowiadających cechom warstwic, które je przecinają, należy ustalić przeprowadzając interpolację warstwic o cięciu warstwicowym wynoszącym 0,25 m pomiędzy sąsiednimi pikietami o wysokościach 213,20 m i 214,49 m?

A. 5 punktów

B. 2 punkty

C. 3 punkty

D. 4 punkty

Twoja odpowiedź jest na pewno ok! Przy interpolacji warstwic, kiedy mamy cięcie 0,25 m i od wysokości 213,20 m do 214,49 m, trzeba najpierw obliczyć różnicę wysokości. Wychodzi 1,29 m. Jak podzielisz to przez 0,25 m, dostaniesz prawie 5,16. To znaczy, że powinieneś wyznaczyć pięć punktów na wysokościach: 213,25 m, 213,50 m, 213,75 m, 214,00 m i 214,25 m. Ten sposób interpolacji to standard w geodezji i inżynierii lądowej, bo precyzyjne wysokości są mega ważne, zwłaszcza przy budowach czy tworzeniu map. Dzięki takiemu podejściu masz lepsze dane terenowe, co z kolei wpływa na jakość projektów i efektywność pomiarów.

Pytanie 7

Ile wynosi odczyt dla kreski górnej na zamieszczonym rysunku łaty niwelacyjnej?

A. 2390 mm

B. 2615 mm

C. 2540 mm

D. 2464 mm

Odpowiedź 2540 mm jest poprawna, ponieważ odczyt dla górnej kreski na łacie niwelacyjnej wynosi dokładnie tyle. W praktyce, każda kreska na łacie reprezentuje jednostkę pomiaru, w tym przypadku 10 mm. Górna kreska znajduje się cztery kreski powyżej wartości 2500 mm, co daje nam 2540 mm. W kontekście niwelacji, precyzyjne odczyty są kluczowe dla zapewnienia dokładności pomiarów terenu. W standardach budowlanych oraz geodezyjnych niezbędne jest zachowanie odpowiednich technik odczytywania wartości z łaty niwelacyjnej, aby uniknąć błędów, które mogą wpłynąć na dalsze etapy prac, takie jak wyrównanie terenu, budowa fundamentów czy przebieg instalacji. Rekomendowane jest również posługiwanie się odpowiednimi narzędziami oraz przeszkolenie personelu, aby zapewnić, że pomiary są prowadzone zgodnie z obowiązującymi normami i standardami branżowymi.

Pytanie 8

Który południk jest osiowym w odwzorowaniu Gaussa-Krugera w systemie współrzędnych PL-2000?

A. 24°

B. 23°

C. 22°

D. 25°

Wybierając odpowiedzi 25°, 23° lub 22°, można wpaść w pułapkę pomylenia pojęcia południka osiowego z innymi aspektami układu współrzędnych. Południki te nie są przypadkowe i mają swoje konkretne umiejscowienie w kontekście odwzorowania Gaussa-Krugera. W przypadku układu PL-2000, południki te są precyzyjnie wyznaczone, aby zminimalizować zniekształcenia podczas przekształcania danych geograficznych na współrzędne prostokątne. Wybierając 25°, można założyć, że jest to bardziej na zachód, co może wprowadzać w błąd, ponieważ w rzeczywistości ten południk nie jest centralnym południkiem dla omawianego odwzorowania. Odpowiedź 23° i 22° również nie są prawidłowe dla obszaru Polski. Zasadniczo, każdy z tych błędnych wyborów może wynikać z nieporozumień dotyczących regionalnych układów odniesienia i ich zastosowania w praktyce geodezyjnej. Odpowiedzi te wskazują na typowe błędy myślowe, takie jak zakładanie, że każdy południk reprezentuje równą wartość dla regionalnego odwzorowania, co jest mylne. W rzeczywistości, kluczowe jest zrozumienie koncepcji południka osiowego oraz jego wpływu na dokładność i efektywność odwzorowania, co jest podstawą skutecznego planowania przestrzennego i geodezyjnego.

Pytanie 9

Miara kontrolna przy pomiarze szczegółów sytuacyjnych, którą przedstawia rysunek, to

A. czołówka.

B. przecięcie.

C. podpórka.

D. przekątna.

Wybór odpowiedzi, które nie dotyczą podpórki, wskazuje na pewne nieporozumienia związane z pojęciami stosowanymi w geodezji. Czołówka to termin, który odnosi się do innego rodzaju pomiarów, a nie do miary kontrolnej, która ma na celu określenie położenia punktów. Z kolei przecięcie, choć może sugerować pewne odniesienia do geometrii, nie odpowiada na pytanie o miarę kontrolną, ponieważ nie jest narzędziem stosowanym w kontekście pomiarów sytuacyjnych. Przekątna, będąca linia łączącą dwa przeciwległe wierzchołki, również nie ma zastosowania jako miara kontrolna w geodezji, a jej użycie w tym kontekście jest mylące. Kluczowym błędem myślowym jest pomylenie narzędzi i ich zastosowania w praktyce geodezyjnej. Aby skutecznie przeprowadzać pomiary, należy dobrze rozumieć specyfikę różnych narzędzi i ich właściwe zastosowanie. Niezrozumienie tych podstawowych różnic może prowadzić do poważnych błędów w analizie danych pomiarowych i wpływać na jakość końcowych wyników prac geodezyjnych.

Pytanie 10

Jaki jest błąd wartości wyrównanej, jeśli kąt poziomy został zmierzony 4 razy, a średni błąd pojedynczego pomiaru kąta wynosi ±10^cc?

A. M = ±3cc

B. M = ±4cc

C. M = ±2cc

D. M = ±5cc

Odpowiedzi, które proponują inne wartości błędu wartości wyrównanej, nie uwzględniają kluczowego aspektu, jakim jest liczba pomiarów. W przypadku pomiarów kątów, zasada redukcji błędów przy wielokrotnym pomiarze jest właściwie stosowana zgodnie z regułą statystyczną, która mówi, że z każdym dodatkowym pomiarem poprawiamy dokładność wyniku. Kiedy ktoś wybiera błąd równy ±2cc, ±3cc lub ±4cc, błędnie interpretuje wpływ powtórzeń na zmniejszenie niepewności pomiarowej. To prowadzi do niedoszacowania rzeczywistego błędu, co jest typowym błędem zarówno w zrozumieniu parametrów pomiarowych, jak i w ich zastosowaniach praktycznych. Warto zwrócić uwagę, że błąd pomiaru nie jest liniowy, a jego redukcja w przypadku powtórzeń jest opisana twierdzeniem o niepewności pomiarowej. W praktyce, poprawne podejście do obliczania błędów pomiarowych ma ogromne znaczenie podczas analizy danych, szczególnie w kontekście zapewnienia jakości i rzetelności wyników w inżynierii i naukach przyrodniczych. Zastosowanie błędnych wartości błędów może prowadzić do niewłaściwych decyzji projektowych oraz wpływać na bezpieczeństwo i efektywność realizowanych projektów.

Pytanie 11

W celu ustabilizowania punktu osnowy realizacyjnej można zastosować

A. znak wykonany z kamienia

B. ceramiczną rurkę

C. drewniany palik

D. narysowany znak

Rurki ceramiczne, namalowane znaki czy paliki drewniane mogą wydawać się dobrą alternatywą do stabilizacji punktów osnowy, ale mają sporo ograniczeń, które mogą komplikować życie geodetom. Rurki ceramiczne, mimo że nie rdzewieją, mogą łatwo się zniszczyć mechanicznie, a ich stabilność w gruncie to już inna sprawa. Znaków namalowanych w ogóle nie polecam - znikają szybko pod wpływem deszczu czy słońca, więc trudno je potem znaleźć. Paliki drewniane, chociaż tanie, nie są za bardzo trwałe i łatwo mogą ulec zniszczeniu przez zwierzęta czy po prostu przez pogodę. Wybór niewłaściwych metod do stabilizacji może prowadzić do błędów w pomiarach, a to może skutkować dużymi problemami w projektach budowlanych. W moim odczuciu, lepiej trzymać się sprawdzonych metod, jak znak z kamienia, żeby uniknąć takich sytuacji.

Pytanie 12

Osnowę wysokościową określa się przy użyciu metody niwelacji

A. siatkowej

B. hydrostatycznej

C. punktów rozproszonych

D. trygonometrycznej

Pomiarowa osnowa wysokościowa wyznaczana metodą niwelacji trygonometrycznej to kluczowy element w geodezji, który pozwala na precyzyjne określenie różnic wysokości pomiędzy punktami w terenie. Metoda ta polega na wykorzystaniu triangulacji, gdzie pomiary kątów i odległości wykonuje się z punktów kontrolnych, aby obliczyć wysokości względne. Przykładem zastosowania tej metody jest budowa infrastruktury, gdzie niezbędne jest zapewnienie odpowiednich różnic wysokości dla dróg, mostów czy budynków. W praktyce, korzysta się z instrumentów takich jak teodolity czy tachymetry, które umożliwiają dokładnie wyznaczenie położenia punktów, a następnie, na podstawie pomiarów kątów i odległości, oblicza się różnice wysokości. Zastosowanie niwelacji trygonometrycznej jest zgodne z normami Polskiego Towarzystwa Geodezyjnego oraz międzynarodowymi standardami, co gwarantuje jej wysoką jakość oraz dokładność.

Pytanie 13

Określ współrzędne (X, Y) punktu E na podstawie naniesionych na szkicu danych.

A. XE = 120,00 i YE = 82,00

B. XE = 120,00 i YE = 118,00

C. XE = 80,00 i YE = 118,00

D. XE = 130,00 i YE = 125,50

Odpowiedź XE = 120,00 i YE = 82,00 jest jak najbardziej trafna. Żeby znaleźć współrzędne punktu E, trzeba po prostu przesunąć punkt A o odpowiednie wartości. Przesunięcie o 20,00 jednostek w prawo to nic innego jak dodanie tego do współrzędnej X punktu A. Natomiast gdy przesuwasz o 18,00 jednostek w dół, to musisz odjąć tę liczbę od współrzędnej Y. Tego typu obliczenia są na porządku dziennym w geometrii analitycznej. Moim zdaniem, zrozumienie tego jest kluczowe, nie tylko do rysowania wykresów, ale też w inżynierii CAD czy tworzeniu map. Każdy inżynier, który chce coś zaprojektować, powinien umieć to stosować, bo to naprawdę pomaga w odwzorowywaniu wszelkich obiektów w rzeczywistości. Takie umiejętności przydadzą się też w GIS, gdzie współrzędne znaczą wiele, jeśli chodzi o lokalizowanie rzeczy na mapach.

Pytanie 14

W skład dokumentacji technicznej, która jest przekazywana do Państwowego Zasobu Geodezyjnego i Kartograficznego po zakończeniu pracy geodezyjnej, między innymi wchodzi

A. oświadczenie o przeprowadzeniu pracy zgodnie z obowiązującymi normami

B. kopia zawodowych uprawnień geodety

C. sprawozdanie techniczne

D. faktura za zrealizowane zlecenie

Sprawozdanie techniczne jest kluczowym elementem dokumentacji przekazywanej do Państwowego Zasobu Geodezyjnego i Kartograficznego po wykonaniu prac geodezyjnych. Dokument ten ma na celu szczegółowe przedstawienie wykonanej pracy, jej metod, zastosowanych narzędzi oraz wyników pomiarów. Sprawozdanie powinno zawierać informacje o lokalizacji terenów, charakterystyce wykonanych pomiarów oraz wszelkich odchyleniach od przyjętych norm i standardów. Przykładem praktycznego zastosowania sprawozdania technicznego jest jego wykorzystanie przy weryfikacji dokładności wykonanych pomiarów przez instytucje kontrolujące, co jest niezbędne w kontekście realizacji projektów budowlanych czy infrastrukturalnych. Dodatkowo, zgodnie z ustawą o geodezji i kartografii, sprawozdanie powinno być sporządzone zgodnie z określonymi wytycznymi, co zapewnia wysoką jakość i zaufanie do danych geodezyjnych. Takie dokumenty stanowią również istotne źródło informacji dla dalszych prac planistycznych oraz rozwoju lokalnych baz danych geodezyjnych.

Pytanie 15

Teoretyczna suma kątów wewnętrznych w wieloboku zamkniętym liczona jest ze wzoru

A. \( [w]_t = Ak - Ap + n \cdot 200^g \)

B. \( [w]_t = (n - 2) \cdot 200^g \)

C. \( [w]_t = (n + 2) \cdot 200^g \)

D. \( [w]_t = Ap - Ak + n \cdot 200^g \)

Wzór \([w]_t = (n-2) \cdot 200^g\) to podstawa w geodezji i matematyce, jeśli chodzi o obliczanie sumy kątów wewnętrznych dowolnego wieloboku zamkniętego. To nie jest jakiś wymysł – to wynika z podziału wieloboku na trójkąty. Każdy wielobok o n wierzchołkach da się rozciąć na (n-2) trójkąty, a w geodezji używamy gradów (gdzie \(200^g\) to kąt prosty), więc suma kątów w trójkącie wynosi 200 gradów. Dla pięciokąta masz (5-2) = 3 trójkąty, czyli suma kątów to 600 gradów. Taki wzór daje się wykorzystać zarówno w obliczaniu miar kątów w zadaniach teoretycznych, jak i przy sprawdzaniu dokładności pomiarów terenowych, np. podczas tyczenia działek albo kontroli zamknięcia poligonów w praktyce inżynierskiej. W geodezji stosuje się ten wzór właściwie na każdym kroku – pozwala ocenić poprawność pomiarów i od razu wykryć ewentualne błędy zamknięcia. Moim zdaniem, dobrze zapamiętać nie tylko sam wzór, ale też rozumieć, skąd się bierze – to ułatwia radzenie sobie z nietypowymi zadaniami. Ostatecznie, jeżeli w obliczeniach wyjdzie Ci coś innego niż \((n-2) \cdot 200^g\), to znaczy, że gdzieś jest błąd. Warto od razu to zweryfikować na etapie szkicu czy obliczeń, zamiast potem poprawiać wszystko od początku.

Pytanie 16

Ile wynosi różnica wysokości Δh pomiędzy punkami 1 i 2, na których ustawiono łaty niwelacyjne w sposób przedstawiony na zamieszczonym rysunku?

A. 4 dm

B. 4 cm

C. 4 m

D. 4 mm

Różnica wysokości Δh pomiędzy punktami 1 i 2 została obliczona na podstawie odczytów z łaty niwelacyjnej. W kontekście niwelacji, kluczowym jest prawidłowe zrozumienie i interpretacja wyników pomiarów wysokości. Odczyty z łaty niwelacyjnej przedstawiają wartości wysokości w danym punkcie, które następnie można wykorzystać do obliczenia różnicy wysokości poprzez prostą matematyczną operację odjęcia. W tym przypadku, różnica ta wynosi 0,4 m, co po przeliczeniu na decymetry daje 4 dm. Ważne jest, aby przy wykonywaniu takich pomiarów stosować się do standardów, takich jak normy ISO dotyczące pomiarów geodezyjnych, które zapewniają dokładność i powtarzalność wyników. W praktyce, takie obliczenia stosuje się w projektach budowlanych, gdzie precyzyjne określenie różnicy wysokości jest kluczowe dla stabilności konstrukcji oraz odpowiedniego odwodnienia terenu.

Pytanie 17

Która z podanych prac geodezyjnych nie wymaga zgłoszenia do Ośrodka Dokumentacji Geodezyjnej i Kartograficznej?

A. Inwentaryzacja po zakończeniu budowy

B. Podział działki

C. Zaktualizowanie mapy zasadniczej

D. Pomiar ilości mas ziemnych

Aktualizacja mapy zasadniczej, inwentaryzacja powykonawcza budynku oraz podział nieruchomości to procesy, które z definicji wiążą się z formalnym zgłaszaniem do Ośrodka Dokumentacji Geodezyjnej i Kartograficznej. Wynika to z ich wpływu na stan prawny oraz dokumentację gruntów. Aktualizacja mapy zasadniczej jest konieczna, gdy zmiany w terenie (np. nowe zabudowy) wymagają odzwierciedlenia w dokumentacji, co ma kluczowe znaczenie dla planowania przestrzennego i zarządzania nieruchomościami. Inwentaryzacja powykonawcza budynku, której celem jest potwierdzenie zgodności wykonanych prac budowlanych z projektem, również musi być zgłoszona, ponieważ zabezpiecza interesy prawne związane z własnością i użytkowaniem obiektów. Podział nieruchomości, z kolei, to proces, który wpływa na prawa własności i również wymaga zgłoszenia, aby zapewnić, że nowe granice są prawidłowo zarejestrowane w dokumentacji geodezyjnej. Dlatego ważne jest, aby zrozumieć, że prace te są nie tylko techniczne, ale również mają istotne konsekwencje prawne i administracyjne, co wymusza ich zgłaszanie do odpowiednich instytucji. Brak zgłoszenia tych prac do ODGiK może prowadzić do nieprawidłowości w księgach wieczystych oraz problemów z uzyskaniem pozwoleń czy realizacją projektów budowlanych.

Pytanie 18

Który wzór należy zastosować do obliczenia wysokości punktu 1, jeżeli pomiary wykonano ze stanowiska S metodą przedstawioną na rysunku?

A. A.

B. D.

C. B.

D. C.

Wybór innej odpowiedzi może wynikać z nieporozumienia dotyczącego zastosowania trygonometrii w kontekście pomiarów wysokości. Wzory, które nie uwzględniają tangensów kątów pomiarowych, nie mogą dostarczyć poprawnych wyników. Na przykład, nieprawidłowe podejście może polegać na zastosowaniu prostych proporcji, które nie są wystarczające do dokładnego obliczenia wysokości punktu 1. Kluczowe błędy myślowe polegają na nieuwzględnieniu wpływu kątów α₁ i β₁ na obliczenia. Zrozumienie tego aspektu jest fundamentalne, ponieważ w geometrii trygonometrycznej kąt ma ścisły związek z długościami boków w trójkącie prostokątnym. Ignorowanie tego związku prowadzi do przyjęcia błędnych wzorów, które nie uwzględniają rzeczywistej geometrii sytuacji pomiarowej. W praktyce, brak precyzyjnych danych dotyczących kątów może prowadzić do poważnych błędów w analizie terenowej, co z kolei może mieć konsekwencje w pracach projektowych i budowlanych. Z tego powodu, kluczowe jest stosowanie odpowiednich wzorów i technik, aby zapewnić, że wyniki pomiarów są rzetelne i użyteczne w dalszych etapach pracy inżynieryjnej.

Pytanie 19

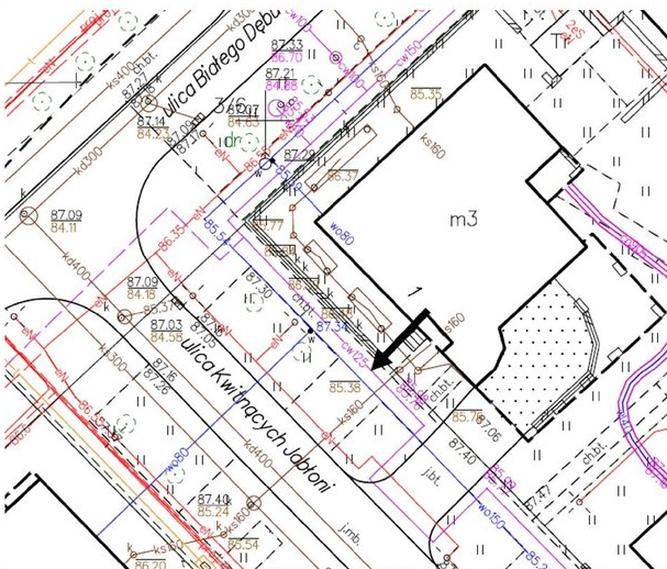

Na przedstawionym fragmencie mapy zasadniczej strzałką wskazano przewód

A. telekomunikacyjny.

B. gazowy.

C. ciepłowniczy.

D. elektroenergetyczny.

Odpowiedź na pytanie jest prawidłowa, ponieważ na przedstawionym fragmencie mapy zasadniczej strzałka wskazuje na przewód oznaczony kolorem czerwonym, co zgodnie z polskimi standardami oznaczania infrastruktury technicznej w dokumentach takich jak Mapa Zasadnicza, wskazuje na przewody ciepłownicze. Kolor czerwony jest powszechnie stosowany w branży do oznaczania sieci ciepłowniczych, co ułatwia identyfikację infrastruktury miejskiej i jest zgodne z normami, takimi jak PN-EN 13306. Przewody ciepłownicze odgrywają kluczową rolę w systemach ogrzewania, dostarczając ciepło z wytwórni do budynków, a ich prawidłowe oznaczenie na mapach jest niezbędne dla bezpieczeństwa oraz efektywności zarządzania infrastrukturą. W praktyce, inżynierowie i projektanci korzystają z tych standardów podczas planowania i budowy nowych instalacji, co znacznie zwiększa bezpieczeństwo oraz ułatwia przyszłe prace konserwacyjne.

Pytanie 20

Który z wymienionych dokumentów nie należy do operatu technicznego przekazywanego do Państwowego Zasobu Geodezyjnego i Kartograficznego?

A. Certyfikat rektyfikacji sprzętu geodezyjnego

B. Dziennik pomiarowy

C. Opis topograficzny punktu osnowy pomiarowej

D. Sprawozdanie techniczne

Wszystkie inne wymienione dokumenty są kluczowymi składnikami operatu technicznego, a ich znaczenie w geodezji jest nie do przecenienia. Dziennik pomiarowy stanowi podstawowy rejestr wszystkich czynności pomiarowych, które zostały wykonane podczas prac. Zawiera szczegóły dotyczące użytego sprzętu, warunków atmosferycznych oraz dokładności pomiarów. Jego rzetelność jest niezbędna do potwierdzenia wiarygodności wyników, co jest szczególnie ważne w kontekście późniejszej analizy danych. Sprawozdanie techniczne, z kolei, stanowi syntetyczne podsumowanie przeprowadzonych prac, w tym analizy wyników pomiarów oraz ewentualnych problemów napotkanych w trakcie realizacji. Opis topograficzny punktu osnowy pomiarowej dostarcza dodatkowych informacji o lokalizacji oraz charakterystyce punktów, które są kluczowe dla późniejszych prac geodezyjnych. Pominięcie tych dokumentów w operacie technicznym mogłoby prowadzić do luk w dokumentacji, co jest niezgodne z wymaganiami prawnymi oraz standardami branżowymi. W praktyce, brak tych dokumentów może skutkować problemami prawno-technicznymi, w tym odpowiedzialnością za błędne pomiary czy nieprawidłowe dane w systemach ewidencyjnych. Właściwe zrozumienie i stosowanie wszystkich elementów operatu technicznego jest zatem kluczowe dla efektywności pracy w geodezji.

Pytanie 21

Na szkicu sytuacyjnej osnowy pomiarowejnie przedstawia się

A. numerów punktów osnowy pomiarowej

B. uśrednionych wartości długości linii pomiarowych

C. wyrównanych wartości kątów poziomych

D. rzędnych i odciętych do szczegółów sytuacyjnych

Rzędne i odcięte do szczegółów sytuacyjnych nie są umieszczane na szkicu pomiarowej osnowy sytuacyjnej, ponieważ ich celem jest przedstawienie szczegółowych informacji o wysokości i położeniu obiektów w terenie, a nie generalnych danych osnowy. Szkic pomiarowej osnowy sytuacyjnej skupia się na ogólnym przedstawieniu układu punktów osnowy, które są niezbędne do dalszych pomiarów. W praktyce, dane te są często umieszczane na osobnych dokumentach, takich jak wykazy lub bazy danych, co pozwala na zachowanie czytelności szkicu. Standardy takie jak norma PN-EN ISO 19111 podkreślają znaczenie separacji różnych informacji geodezyjnych, aby ułatwić analizę i interpretację wyników. Przykładem może być użycie specjalistycznego oprogramowania geodezyjnego, które pozwala na automatyczne generowanie szkiców z uwzględnieniem tylko najistotniejszych danych, co znacząco przyspiesza proces pomiarowy i minimalizuje ryzyko błędów.

Pytanie 22

Zasięg terenowy sieci osnowy geodezyjnej w danym powiecie był niesymetryczny. W związku z tym geodeta otrzymał zadanie utworzenia nowej sieci szczegółowej osnowy geodezyjnej. Kto powinien zatwierdzić projekt tej osnowy?

A. Geodeta Powiatowy

B. Starosta

C. Geodeta uprawniony

D. Marszałek Województwa

Przekonania, że geodeta powiatowy, marszałek województwa lub geodeta uprawniony mogą zatwierdzić projekt osnowy geodezyjnej, bazują na niepełnym zrozumieniu struktury administracyjnej oraz roli poszczególnych osób w procesach geodezyjnych. Geodeta powiatowy, choć odpowiedzialny za nadzór nad działaniami geodezyjnymi w powiecie, nie ma kompetencji do zatwierdzania projektów. Jego rola polega raczej na doradztwie oraz kontroli przestrzegania przepisów przez geodetów wykonujących prace. Marszałek województwa, z kolei, zajmuje się sprawami na poziomie regionalnym i nie wchodzi w procesy lokalnego zatwierdzania projektów, co może prowadzić do nieporozumień w kontekście kompetencji. Z kolei geodeta uprawniony, mimo posiadania szerokiej wiedzy i umiejętności, również nie ma prawa do zatwierdzania projektów osnowy. Jego rola koncentruje się głównie na realizacji prac geodezyjnych i tworzeniu dokumentacji. Zrozumienie struktury hierarchii i odpowiedzialności w geodezji jest kluczowe, aby uniknąć błędnych wniosków i zapewnić, że procesy są zgodne z regulacjami prawnymi oraz dobrymi praktykami branżowymi.

Pytanie 23

Wysokość osi celowej to 213,100 m. Na jakim pomiarze powinna być umieszczona łatę, aby osiągnięta wysokość punktu wyniosła 212,800?

A. 0030 mm

B. 1300 mm

C. 0300 mm

D. 3000 mm

Aby obliczyć, na jakim odczycie należy ustawić łatę, aby wysokość realizowanego punktu wyniosła 212,800 m, musimy skorzystać z pojęcia różnicy wysokości. Wysokość osi celowej wynosi 213,100 m, a zatem różnica między wysokością osi celowej a wysokością punktu wynosi 213,100 m - 212,800 m = 0,300 m, co jest równoważne 300 mm. Oznacza to, że aby uzyskać żądaną wysokość, musimy ustawić łatę na odczycie 300 mm. W praktyce, przy pomiarach geodezyjnych, stosuje się ten typ obliczeń w celu precyzyjnego ustalenia poziomu obiektów budowlanych lub innych punktów odniesienia. Tego rodzaju obliczenia są kluczowe w geodezji i budownictwie, gdzie precyzyjne pomiary wysokościowe są niezbędne do zapewnienia stabilności i poprawności konstrukcji budowlanych.

Pytanie 24

Oznaczenie punktu na profilu poprzecznym trasy L 14,5 wskazuje, że jego odległość od osi trasy po lewej stronie wynosi

A. 0,145 m

B. 14,500 m

C. 1,450 m

D. 145,000 m

Wybór niewłaściwej odpowiedzi można tłumaczyć brakiem zrozumienia konwencji stosowanej w inżynierii lądowej. Na przykład, odpowiedzi takie jak 145,000 m czy 1,450 m wynikają z niepoprawnego dodawania jednostek lub mylenia ich ze sobą. Można tu zauważyć typowy błąd, w którym jednostki metryczne są błędnie interpretowane. W przypadku 145,000 m, osoba może myśleć, że chodzi o znacznie większą odległość, co jest nieadekwatne do kontekstu projektu drogowego. Z kolei 1,450 m oraz 0,145 m są jednostkami, które również nie odpowiadają rzeczywistemu pomiarowi w kontekście trasy, gdzie standardowo stosuje się odległości rzędu dziesiątek metrów. Ogólnie, błędne odpowiedzi mogą wynikać z braku zrozumienia, w jaki sposób przeliczać i interpretować metry w kontekście specyfikacji projektowych. Należy pamiętać, że w inżynierii kluczowe jest precyzyjne określenie odległości, co ma bezpośrednie przełożenie na bezpieczeństwo i funkcjonalność projektowanej infrastruktury. Przy odpowiednich standardach, każda odległość powinna być jednoznacznie zdefiniowana i zrozumiana przez wszystkich uczestników procesu projektowego.

Pytanie 25

Metoda pomiaru szczegółów sytuacyjnych przedstawiona na rysunku jest metodą

A. biegunową.

B. wcięć.

C. ortogonalną.

D. przedłużeń.

Metoda biegunowa, jak pokazano na rysunku, jest kluczową techniką stosowaną w geodezji i kartografii, umożliwiającą precyzyjne pomiary kątów oraz odległości od określonego punktu, który nazywany jest biegunem. W tej metodzie pomiary są wykonywane względem jednego punktu stałego, co pozwala na efektywne rozmieszczanie punktów w przestrzeni. Przykładem zastosowania metody biegunowej jest sytuacja, gdy geodeta musi określić położenie nowych obiektów budowlanych na terenie, gdzie istnieją już inne budowle. Wykorzystując pomiary kątów i odległości od jednego, znanego punktu, geodeta może z dużą dokładnością wyznaczyć nowe punkty, co jest zgodne z obowiązującymi standardami w branży. Dodatkowo, metoda ta jest często wykorzystywana w systemach GPS oraz w technologii skanowania laserowego, gdzie istotne jest precyzyjne określenie lokalizacji obiektów.

Pytanie 26

Najwyższy dozwolony średni błąd lokalizacji punktów pomiarowych osnowy sytuacyjnej w odniesieniu do najbliższych punktów poziomej osnowy geodezyjnej wynosi

A. 0,20 m

B. 0,05 m

C. 0,15 m

D. 0,10 m

Dopuszczalny błąd dla punktów w sytuacyjnej osnowie geodezyjnej wynosi 0,10 m. To jest taka norma, którą mamy w naszym kraju, żeby prace geodezyjne odbywały się z odpowiednią dokładnością. Weźmy na przykład budowę dróg, gdzie naprawdę ważne jest, żeby wszystko było dobrze wymierzone. Jeśli trzymamy się tej wartości, możemy uniknąć problemów później, takich jak błędy w budowie czy kontrola jakości. Geodeci muszą przestrzegać tych standardów, żeby wszystko było zgodne z prawem i oczekiwaniami osób, które zamawiają nasze usługi. Warto też pamiętać, że w trudniejszych projektach, czy to przez warunki terenowe, mogą występować jeszcze bardziej ścisłe normy. To pokazuje, jak ważne jest dobre planowanie i dokładność w pomiarach.

Pytanie 27

Pomiar kątów za pomocą tachimetru elektronicznego w dwóch pozycjach lunety nie usuwa błędu

A. kolimacji

B. inklinacji

C. indeksu

D. centrowania

Odpowiedź 'centrowania' jest prawidłowa, ponieważ pomiar kątów tachimetrem elektronicznym w dwóch położeniach lunety nie eliminuje błędu centrowania. Błąd centrowania odnosi się do nieprecyzyjnego umiejscowienia instrumentu geodezyjnego nad punktem pomiarowym. Nawet przy dokładnym ustawieniu lunety na dwóch różnych pozycjach, jeśli instrument nie jest idealnie wyśrodkowany, może wystąpić błąd w pomiarze kątów. W praktyce geodezyjnej, aby zminimalizować ten błąd, zaleca się stosowanie statywów o wysokiej stabilności oraz precyzyjnych zamocowań, które umożliwiają dokładne centrowanie instrumentu. Standardy geodezyjne, takie jak normy ISO i zalecenia organizacji geodezyjnych, podkreślają znaczenie precyzyjnego centrowania jako kluczowego elementu uzyskiwania wiarygodnych pomiarów. Dobrą praktyką jest również stosowanie instrumentów wyposażonych w funkcje automatycznego centrowania, co znacznie zwiększa dokładność pomiarów.

Pytanie 28

Na podstawie przedstawionych w ramce przepisów prawnych określ, ile wynosi minimalna dokładność określenia położenia pojedynczego drzewa względem poziomej osnowy pomiarowej podczas pomiaru sytuacyjnego?

§ 16. Geodezyjny pomiar sytuacyjny

Geodezyjny pomiar sytuacyjny wykonuje się w sposób zapewniający określenie położenia szczegółu terenowego względem punktów poziomej osnowy geodezyjnej lub pomiarowej, z dokładnością nie mniejszą niż:

1) 0,10 m - w przypadku szczegółów terenowych I grupy;

2) 0,30 m - w przypadku szczegółów terenowych II grupy;

3) 0,50 m - w przypadku szczegółów terenowych III grupy;

[...]

§ 20. Geodezyjny pomiar wysokościowy

Geodezyjny pomiar wysokościowy wykonuje się w sposób zapewniający określenie wysokości szczegółu terenowego względem punktów wysokościowej osnowy geodezyjnej lub pomiarowej, z dokładnością nie mniejszą niż:

1) 0,02 m - dla przewodów i urządzeń kanalizacyjnych, o których mowa w § 19 ust. 3 pkt 1 i 2;

2) 0,05 m - dla obiektów budowlanych i urządzeń budowlanych oraz pikiet markowanych w terenie;

3) 0,1 m - dla budowli ziemnych, elastycznych lub mierzonych elektromagnetycznie podziemnych obiektów sieci uzbrojenia terenu oraz pikiet niemarkowanych w terenie.

A. 10 cm

B. 50 cm

C. 5 cm

D. 30 cm

Wybór innych wartości minimalnej dokładności określenia położenia drzewa wynika z nieporozumień związanych z interpretacją przepisów prawnych dotyczących geodezyjnego pomiaru sytuacyjnego. Odpowiedzi takie jak 10 cm, 5 cm czy 50 cm pokazują różne błędy myślowe, które mogą prowadzić do mylnych wniosków. Na przykład, przyjęcie 10 cm jako minimalnej dokładności sugeruje, że pomiary terenowe mogą być zrealizowane z nadzwyczajną precyzją, co nie jest wymagane w kontekście pomiarów II grupy, do której drzewa należą. Z kolei 5 cm podważa zasadność klasyfikacji obiektów, stawiając pytanie o zasadność tak wysokiej dokładności w przypadku elementów, które nie muszą być ustalone na taką wartość. Wybór 50 cm może wynikać z błędnej interpretacji przepisów, gdzie osoba odpowiadająca mogła sugerować, że przy pomiarach sytuacyjnych dopuszczalne są większe odchylenia. Ważne jest zrozumienie, że każdy rodzaj pomiaru posiada swoje standardy i wymagania, które są zgodne z zasadami klasyfikacji obiektów w geodezji. Właściwe podejście do tych norm jest kluczowe dla zapewnienia spójności i jakości danych, co ma bezpośrednie przełożenie na efektywność przyszłych działań planistycznych.

Pytanie 29

Która z wielkości jest obciążona błędem indeksu w trakcie pomiaru?

A. Odległość skośna

B. Kierunek poziomy

C. Odczyt na łacie

D. Kierunek pionowy

Odległość skośna, kierunek poziomy i odczyt na łacie to rzeczy, które mogą się mylić z błędem indeksu, ale tak naprawdę mają swoje zasady i błędy, które są inne. Odległość skośna, na przykład, jest mierzona w terenie i tam pojawiają się inne błędy, jak refrakcja atmosferyczna czy nieprecyzyjny odczyt. Kierunek poziomy, który jest prostopadły do pionowego, można mierzyć dokładniej, szczególnie z nowoczesnymi instrumentami, które pomagają ograniczyć błędy. Odczyt na łacie też nie jest bezpośrednio związany z błędem indeksu, ale można się pomylić przy odczycie lub gdy teren jest nierówny. Często mylimy te pojęcia z błędem indeksu, bo nie rozumiemy, jak wykonywane są różne pomiary i jakie błędy mogą się zdarzyć. Dlatego ważne jest, żeby korzystać z odpowiednich standardów pomiarowych i technik, żeby zminimalizować błędy i uzyskać wiarygodne wyniki.

Pytanie 30

Który krok nie jest częścią procesu konwersji mapy analogowej na cyfrową?

A. kalibracja

B. skanowanie

C. wektoryzacja

D. generalizacja

Wszystkie procesy, poza generalizacją, są ważnymi krokami w przetwarzaniu mapy analogowej na cyfrową. Skanowanie to ten pierwszy etap, gdzie przekształcamy obraz mapy analogowej na wersję cyfrową. Do tego używamy skanerów wysokiej rozdzielczości, które wychwytują szczegóły, a potem przerabiają je na dane cyfrowe. Kalibracja to inny proces, który ma na celu dopasowanie zeskanowanej mapy do rzeczywistych współrzędnych geograficznych, używając punktów kontrolnych, żeby precyzyjnie oddać rzeczywistość. Wektoryzacja natomiast to przerabianie pikseli na obiekty wektorowe, co pozwala na dalszą analizę. W praktyce, bez tych kroków mapa nie byłaby używana w systemach GIS ani dobrze rozumiana przez ludzi. Często ludzie mylą etapy przetwarzania z późniejszymi poprawkami danych, co powoduje zamieszanie, jeśli chodzi o ich rolę w cyfryzacji map. Ważne jest, by zrozumieć, że każdy z tych kroków ma swoje zadanie i prowadzi do powstania dokładniejszego modelu danych.

Pytanie 31

Na podstawie zamieszczonych w tabeli współrzędnych punktów kontrolowanych, wyznaczonych w wyniku pomiarów, oblicz liniowe przemieszczenie punktu nr 21.

Nr punktu	Pomiar pierwotny		Pomiar wtórny
Nr punktu	X^p [m]	Y^p [m]	X^w [m]	Y^w [m]
20	130,220	242,256	130,225	242,255
21	125,212	258,236	125,220	258,240
22	134,515	234,515	134,510	234,510
23	138,310	230,025	138,313	230,026

A. p = 9 mm

B. p = 10 mm

C. p = 5 mm

D. p = 3 mm

Wszystkie odpowiedzi inne niż p = 9 mm wynikają najczęściej z błędnego zrozumienia metody obliczania przemieszczenia liniowego. Istotne jest, aby w procesie obliczeń poprawnie zidentyfikować współrzędne punktu przed i po pomiarach. Wiele osób może pomylić się w obliczeniach, myląc różnice z wartościami absolutnymi współrzędnych, co prowadzi do błędnych wyników. Odpowiedzi takie jak p = 5 mm, p = 10 mm, czy p = 3 mm mogą sugerować niepełne zrozumienie zastosowania twierdzenia Pitagorasa, które jest fundamentalne w obliczeniach przestrzennych. Typowe błędy myślowe, które prowadzą do takich niepoprawnych konkluzji, to pomijanie elementów wzoru lub fałszywe założenia dotyczące proporcji pomiędzy współrzędnymi. Każde nieprecyzyjne przeliczenie może skutkować dużymi błędami w końcowych wynikach, co w kontekście geodezji i pomiarów przestrzennych ma poważne konsekwencje. Dlatego tak ważne jest, aby przed przystąpieniem do obliczeń zawsze zweryfikować dane wejściowe oraz zastosować odpowiednie techniki analizy, co zapewnia wysoką jakość i dokładność uzyskanych wyników.

Pytanie 32

Jakim kolorem na mapie zasadniczej przedstawia się przewód elektroenergetyczny?

A. niebieskim

B. pomarańczowym

C. żółtym

D. czerwonym

Kolory używane do oznaczania różnych elementów infrastruktury, w tym przewodów elektroenergetycznych, mają swoje specyficzne znaczenie i są ustalane na podstawie norm i regulacji. Odpowiedzi, które sugerują inne kolory, takie jak żółty, niebieski czy pomarańczowy, mogą prowadzić do nieporozumień i pomyłek podczas planowania oraz wykonywania prac związanych z infrastrukturą energetyczną. Na przykład, kolor żółty często oznacza przewody gazowe, co może wprowadzać w błąd, gdyż nieodpowiednia identyfikacja linii może prowadzić do niebezpiecznych sytuacji. Podobnie, kolor niebieski jest zazwyczaj używany do reprezentacji wody lub systemów hydraulicznych. Pomarańczowy z kolei jest często zarezerwowany dla telekomunikacji. Wskutek tego, użycie tych kolorów do oznaczania przewodów elektroenergetycznych może wprowadzać zamieszanie wśród pracowników, co zwiększa ryzyko wypadków, a także opóźnia realizację projektów. W branży energetycznej, gdzie bezpieczeństwo i precyzja są kluczowe, przyjęcie standardów dotyczących kolorystyki oznaczeń jest niezbędne do zapewnienia właściwej komunikacji między różnymi służbami. Właściwe zrozumienie i stosowanie tych konwencji jest zatem istotne dla skuteczności działań oraz bezpieczeństwa na placu budowy.

Pytanie 33

Jeśli długość odcinka na mapie w skali 1:500 wynosi 20 cm, to jaka jest rzeczywista długość tego odcinka w terenie?

A. 100 m

B. 1000m

C. 50 m

D. 500 m

Odpowiedź 100 m jest poprawna, ponieważ w skali 1:500 każdy 1 cm na mapie reprezentuje 500 cm w rzeczywistości, co odpowiada 5 m. Aby obliczyć rzeczywistą długość odcinka, należy pomnożyć długość odcinka na mapie przez wartość skali. W tym przypadku: 20 cm (długość na mapie) x 500 cm (w rzeczywistości na 1 cm) = 10000 cm, co przelicza się na 100 m. Przykład zastosowania tej wiedzy można znaleźć w geodezji i kartografii, gdzie precyzyjne pomiary są niezbędne do tworzenia map i planów. Stosowanie skal w praktyce umożliwia inżynierom, architektom oraz planistom przestrzennym dokładne odwzorowywanie rzeczywistych odległości i powierzchni, co jest kluczowe dla efektywnego projektowania i realizacji inwestycji budowlanych oraz zarządzania przestrzenią. Wiedza ta jest również przydatna w czasie wędrówek czy nawigacji, gdzie umiejętność odczytywania map i przeliczania skal jest niezbędna dla bezpieczeństwa i orientacji w terenie.

Pytanie 34

Na rysunku przedstawiony jest fragment mapy

A. demograficznej.

B. geologicznej.

C. topograficznej.

D. zasadniczej.

Wybór odpowiedzi innej niż "topograficzna" sugeruje, że mogłeś nie dostrzegać kluczowych cech przedstawionej mapy. Mapy demograficzne koncentrują się na analizie populacji oraz rozmieszczenia ludności w danym obszarze, co nie miało miejsca na przedstawionym rysunku. Z kolei mapy geologiczne ilustrują struktury geologiczne, takie jak rodzaje skał czy rozkład złóż surowców, co również nie jest widoczne w analizowanej mapie. Mapy zasadnicze, natomiast, skupiają się na granicach administracyjnych i podziałach terenu, co także nie jest tematem tej mapy. Wybierając niepoprawną odpowiedź, mogłeś popełnić typowy błąd myślowy wynikający z nadinterpretacji funkcji mapy. Ważne jest, aby zrozumieć, że każda mapa ma swoje specyficzne zastosowanie i zawiera szczegółowe informacje, które są charakterystyczne dla jej rodzaju. Przykładem dobrej praktyki w analizie map jest dokładne zwracanie uwagi na symbole, kolory oraz inne oznaczenia, które mogą wskazywać na typ informacji, które dana mapa przedstawia. W przyszłości zwracaj szczególną uwagę na te elementy, aby lepiej identyfikować rodzaje map i ich zastosowanie w praktyce.

Pytanie 35

Aby ustanowić osnowę pomiarową, należy przeprowadzić terenowy wywiad na podstawie mapy

A. przeglądową

B. topograficzną

C. zasadniczą

D. klasyfikacyjną

Osnowa pomiarowa jest kluczowym elementem w geodezji, a jej zakładanie wymaga precyzyjnej dokumentacji i analizy terenu. Mapa zasadnicza, która jest szczegółowym opracowaniem graficznym terenu, zawiera niezbędne informacje dotyczące ukształtowania terenu, granic działek, istniejącej infrastruktury oraz innych istotnych elementów. Dzięki wykorzystaniu mapy zasadniczej, geodeta może dokładnie zidentyfikować miejsca, które będą wymagały szczegółowego pomiaru oraz ustalić odpowiednie punkty osnowy, które będą podstawą do dalszych prac pomiarowych. Przykładowo, w przypadku planowania budowy obiektu, analiza mapy zasadniczej pozwala na zlokalizowanie punktów referencyjnych oraz ustalenie granic działki. Dobre praktyki w zakresie zakładania osnowy pomiarowej podkreślają znaczenie dokładności i szczegółowości mapy zasadniczej, co ma kluczowe znaczenie dla jakości przeprowadzanych pomiarów oraz późniejszych analiz.

Pytanie 36

Urządzenie przedstawione na rysunku, służące do drukowania map na arkuszach formatu A-2 i większych, to

A. stereokomparator.

B. drukarka.

C. digitizer.

D. ploter.

Zrozumienie funkcji różnych urządzeń drukujących jest kluczowe dla efektywnej pracy w branży graficznej i inżynieryjnej. Digitizer, mimo że ma swoje zastosowanie w przenoszeniu danych z rysunków na format cyfrowy, nie służy do drukowania, a jedynie do przekształcania rysunków papierowych w formę cyfrową. Użycie digitizera wymaga dodatkowych kroków, takich jak przetwarzanie danych, co sprawia, że nie jest on odpowiedni do bezpośredniego drukowania dużych formatów. Z kolei drukarka, choć używana powszechnie, zazwyczaj nie jest przystosowana do pracy z arkuszami A2 i większymi, co ogranicza jej zastosowanie w kontekście profesjonalnych wydruków technicznych, takich jak mapy. Stereokomparator, będący narzędziem do analizy stereoskopowej, ma zupełnie inną funkcję, która nie obejmuje druku. Jego zastosowanie koncentruje się na pomiarach i analizach, co czyni go całkowicie nieodpowiednim w kontekście drukowania dużych formatów. Wybierając odpowiednie urządzenie do danego zadania, istotne jest zwrócenie uwagi na specyfikę i przeznaczenie danego sprzętu oraz jego zdolność do spełniania wymogów technicznych i jakościowych, które są niezmiernie istotne w branży druku.

Pytanie 37

Na jakiej odległości od startu trasy usytuowany jest punkt 1/5+78,00 m?

A. 578,00 m

B. 2578,00 m

C. 278,00 m

D. 1578,00 m

Odpowiedź 1578,00 m jest prawidłowa, ponieważ punkt oznaczony jako 1/5+78,00 m oznacza, że od początku trasy, który jest punktem odniesienia, do punktu 1/5 znajdują się 1578,00 m. Przy obliczeniach można spotkać się z różnymi systemami oznaczania odległości, co w praktyce oznacza, że kluczowe jest zrozumienie konwencji i sposobu, w jaki różne punkty są numerowane lub oznaczane. Standardy branżowe, takie jak normy ISO dotyczące pomiarów geodezyjnych, jasno określają, jak należy interpretować tego typu oznaczenia. Dla inżynierów i specjalistów zajmujących się planowaniem tras, umiejętność prawidłowego odczytywania takich informacji jest niezbędna, zwłaszcza w kontekście projektowania infrastruktury transportowej, gdzie precyzyjne określenie odległości jest kluczowe dla bezpieczeństwa i efektywności ruchu drogowego.

Pytanie 38

W bazie danych dotyczącej obiektów topograficznych BDOT500 opisano sieć kanalizacyjną sanitarną oznaczeniami ksX300. Jakie jest źródło danych dotyczących lokalizacji tej sieci?

A. jest nieokreślone

B. jest trudne do ustalenia

C. pochodzi z materiałów nieaktualnych

D. pochodzi z materiałów archiwalnych

Odpowiedź "jest nieokreślone" jest prawidłowa, ponieważ w kontekście danych o sieci kanalizacyjnej sanitarnej w bazie BDOT500 brak jest jednoznacznych informacji na temat źródła pochodzenia tych danych. W praktyce, w przypadku sieci inżynieryjnych, takich jak kanalizacja, istotne jest, aby dane były zaktualizowane oraz pochodziły z wiarygodnych źródeł, co często jest trudne do ustalenia w obiektach archiwalnych czy nieaktualnych. Właściwe podejście do zarządzania danymi topograficznymi wymaga weryfikacji ich pochodzenia oraz aktualności, co jest zgodne z dobrymi praktykami w infrastrukturze. Na przykład, w przypadku projektowania nowych instalacji sanitarnych, kluczowe jest posiadanie precyzyjnych i aktualnych danych, aby uniknąć kolizji z istniejącą infrastrukturą. Przykłady zastosowań takich jak GIS (Geographic Information Systems) polegają na zintegrowaniu danych o sieciach z danymi demograficznymi i przestrzennymi, co pozwala na lepsze planowanie i zarządzanie zasobami.

Pytanie 39

Którą metodą wykonano pomiary, jeżeli przetworzenie wyników wykonano w sposób przedstawiony na zamieszczonym wyświetlaczu geodezyjnego programu komputerowego (WinKalk)?

A. Tachimetrii zwykłej.

B. Niwelacji punktów rozproszonych.

C. Niwelacji trygonometrycznej.

D. Tachimetrii elektronicznej.

Wybór metod tachimetrii zwykłej, tachimetrii elektronicznej czy niwelacji trygonometrycznej jest niewłaściwy z kilku powodów. Tachimetria, zarówno w wersji zwykłej, jak i elektronicznej, koncentruje się na pomiarze kątów oraz odległości, co jest istotne przy wykonywaniu pomiarów geodezyjnych w celu określenia pozycji punktów w przestrzeni. W kontekście zamieszczonego wyświetlacza programu WinKalk nie dostrzegamy danych związanych z kątami, lecz jedynie informacje o wysokościach, co jednoznacznie wskazuje na niwelację. Ponadto, niwelacja trygonometryczna, która opiera się na pomiarze kątów pionowych i poziomych, również nie odpowiada zademonstrowanym danym, ponieważ wymaga ona zastosowania dodatkowych informacji, takich jak odległości między punktami oraz kąty. Często popełnianym błędem jest założenie, że każde pomiarowe urządzenie wskazuje na jedną metodę geodezyjną, co może prowadzić do mylnych interpretacji wyników. Kluczowym elementem efektywnego przeprowadzania pomiarów geodezyjnych jest zrozumienie, jakie dane są zbierane i jak są one przetwarzane. W związku z tym, aby uniknąć nieporozumień, ważne jest, aby geodeci byli dobrze poinformowani o metodach pomiarowych i ich specyfice, co pozwoli na prawidłowe podejście do analizy wyników.

Pytanie 40

Jaką wartość ma kąt, o który trzeba obrócić alidadę przy precyzyjnym poziomowaniu teodolitu, po ustawieniu libelli równolegle do osi dwóch śrub regulacyjnych oraz ustawieniu pęcherzyka w pozycji centralnej?

A. 360°

B. 90°

C. 180°

D. 200°

Obroty o 180°, 360° lub 200° są błędne, ponieważ nie są one zgodne z zasadami dokładnego poziomowania teodolitu. Obrót o 180° oznaczałby, że alidade byłaby ustawiona w przeciwnym kierunku, co nie pozwoliłoby na właściwe sprawdzenie poziomowania w kierunkach prostopadłych. Taki kąt nie przynosi dodatkowych informacji o poziomie, a jedynie przesuwa punkt odniesienia na linię, co jest niepraktyczne w kontekście precyzyjnych pomiarów. Obrót o 360° oznaczałby, że alidade powróciłaby do pierwotnej pozycji, co również jest nieefektywne, gdyż nie wprowadza żadnych nowych danych dotyczących poziomowania. Natomiast wybór 200° jest nieadekwatny, gdyż nie ma uzasadnienia geodezyjnego dla takiego kąta w kontekście wykonywania pomiarów z wykorzystaniem teodolitu. W geodezji, każdy kąt obrotu i jego zastosowanie powinny być dobrze przemyślane i oparte na standardach, które gwarantują dokładność i niezawodność pomiarów. Użytkownicy teodolitu muszą być świadomi, że niepoprawne podejście do poziomowania prowadzi do błędnych wyników, które mogą skutkować poważnymi konsekwencjami w projektach budowlanych i inżynieryjnych.
