Szczegółowe wyniki:

Pytanie 1

Na początku prac konserwacyjnych dotyczących instalacji alarmowej przewodowej, co powinno być zrobione jako pierwsze?

A. wprowadzić centralę w tryb serwisowy

B. zabrać alarm z zasilania oraz akumulatora

C. ustawić alarm w tryb czuwania

D. odłączyć wszystkie urządzenia sygnalizacyjne

Wprowadzenie centralę alarmową w tryb serwisowy jest kluczowym krokiem przed przystąpieniem do prac konserwacyjnych. Działanie to pozwala na zminimalizowanie ryzyka przypadkowego uruchomienia alarmu, co mogłoby prowadzić do niepotrzebnych powiadomień lub interwencji służb ochrony. Tryb serwisowy często blokuje funkcję alarmu, umożliwiając technikowi bezpieczne przeprowadzanie potrzebnych działań, takich jak przegląd, czyszczenie komponentów czy wymiana uszkodzonych części. Ponadto, w tym trybie można zbierać dane diagnostyczne, które mogą wskazać na potencjalne problemy z instalacją. Wprowadzenie systemu w stan serwisowy jest zgodne z dobrymi praktykami branżowymi oraz z zaleceniami większości producentów systemów alarmowych, co przyczynia się do długotrwałej niezawodności i efektywności systemu. Przykładem może być system, w którym wykrycie usterek w trybie serwisowym pozwala na ich szybkie usunięcie, zanim doprowadzą one do pełnej awarii systemu.

Pytanie 2

Jaką rolę w systemie antenowym w budynku mieszkalnym odgrywa zwrotnica antenowa?

A. Przesuwa zakres częstotliwości sygnału telewizji satelitarnej

B. Pozwala na podłączenie anteny z wyjściem symetrycznym do asymetrycznego wejścia w telewizorze

C. Dzieli sygnał telewizyjny na kilka urządzeń odbiorczych

D. Wprowadza sygnał telewizyjny z kilku anten do jednego kabla antenowego

Zwrotnica antenowa pełni kluczową rolę w instalacji antenowej w budynkach wielorodzinnych, umożliwiając integrację sygnałów telewizyjnych z różnych źródeł. Dzięki jej zastosowaniu, sygnały z kilku anten mogą być wprowadzone do jednego przewodu antenowego, co pozwala na efektywne zarządzanie sygnałem i ogranicza ilość kabli w budynku. Przykładem może być budynek z instalacją odbierającą sygnał z anteny naziemnej oraz anteny satelitarnej – zwrotnica pozwala na przesyłanie tych sygnałów do jednego odbiornika. W praktyce, stosowanie zwrotnic zgodnych z obowiązującymi normami, takimi jak EN 50083, zapewnia ich wysoką jakość i minimalizację strat sygnału. Dobrze zaprojektowana instalacja z wykorzystaniem zwrotnic przyczynia się do uzyskania lepszego odbioru sygnału, co jest szczególnie istotne w budynkach o dużej liczbie mieszkańców, gdzie każdy chce mieć dostęp do wysokiej jakości transmisji telewizyjnej.

Pytanie 3

Jakie typy złączy są stosowane w kamerach IP w systemach monitoringu?

A. BNC

B. SMA

C. RJ45

D. RJ11

Złącza SMA, BNC i RJ11, mimo że są powszechnie używane w różnych aplikacjach technologicznych, nie są odpowiednie w kontekście kamer IP. Złącze SMA jest stosowane głównie w systemach komunikacji bezprzewodowej, jako złącze antenowe, co czyni je nieprzydatnym dla kamer, które wymagają połączenia Ethernetowego do przesyłania danych. Z kolei złącze BNC jest przestarzałym rozwiązaniem stosowanym głównie w analogowych systemach wideo, takich jak kamery CCTV, gdzie obraz jest przesyłany w postaci sygnału analogowego. W systemach IP, które przesyłają dane w formie cyfrowej, wykorzystanie BNC nie jest zalecane, ponieważ nie obsługuje standardów transmisji IP. Złącze RJ11, znane jako złącze telefoniczne, również nie jest odpowiednie dla kamer IP, ponieważ jego zastosowanie ogranicza się do systemów telefonicznych i nie oferuje wystarczającej przepustowości ani możliwości przesyłania sygnału wideo. Wybór niewłaściwego złącza w systemie monitoringu może prowadzić do problemów z jakością obrazu, opóźnieniami oraz brakiem stabilności połączenia, co jest kluczowe w zabezpieczeniach i monitoringu obiektów.

Pytanie 4

Jakie środki należy wykorzystać do ugaszenia ubrania palącego się na ciele?

A. gaśnicę pianową

B. koc gaśniczy

C. gaśnicę proszkową

D. gaśnicę śniegową

Koc gaśniczy jest najskuteczniejszym środkiem do gaszenia płonącego ubrania na ciele człowieka, ponieważ działa na zasadzie odcięcia dopływu tlenu do ognia, co szybko prowadzi do jego stłumienia. Koc gaśniczy, wykonany z materiałów odpornych na wysoką temperaturę, jest łatwy w użyciu i może być szybko rozłożony przez świadków zdarzenia. W przypadku pożaru odzieży koc gaśniczy powinien być zarzucony na płonącą osobę, co pozwoli na zminimalizowanie kontaktu z powietrzem. Dodatkowo, użycie koca gaśniczego pozwala na uniknięcie poparzeń, które mogą wystąpić podczas stosowania innych metod. Standardy BHP oraz procedury reagowania w sytuacjach awaryjnych w wielu krajach zalecają korzystanie z koca gaśniczego jako skutecznej metody w przypadku pożaru odzieży. Warto również pamiętać, że koc gaśniczy powinien być przechowywany w łatwo dostępnym miejscu, aby w razie nagłego wypadku mógł być szybko użyty, co może uratować życie. Praktyczne zastosowanie koca gaśniczego powinno być częścią każdego szkolenia z zakresu pierwszej pomocy oraz ppoż.

Pytanie 5

Podczas instalacji kabla krosowego w przyłączach gniazd nie można pozwolić na rozkręcenie par przewodów na odcinku większym niż 13 mm, ponieważ

A. kabel stanie się źródłem intensywniejszego pola elektromagnetycznego

B. nastąpi wzrost jego impedancji

C. zredukowana zostanie jego impedancja

D. może to prowadzić do obniżenia odporności na zakłócenia

Odpowiedź prawidłowa wskazuje, że rozkręcanie par przewodów na odcinku większym niż 13 mm może doprowadzić do zmniejszenia odporności na zakłócenia. W przypadku kabli krosowych, które są stosowane w systemach telekomunikacyjnych i sieciach komputerowych, ważne jest, aby zachować odpowiednią długość skręcenia przewodów w parze. Skręcenie przewodów w parze ma na celu zminimalizowanie wpływu zakłóceń elektromagnetycznych, które mogą pochodzić z otoczenia lub innych urządzeń. Dobre praktyki zalecają, aby długość rozkręcenia nie przekraczała 13 mm, ponieważ dłuższe odcinki mogą prowadzić do zwiększenia indukcyjności i zmniejszenia zdolności do tłumienia zakłóceń. W kontekście standardów, takich jak TIA/EIA-568, istotne jest, aby stosować się do takich wytycznych, aby zapewnić wysoką jakość transmisji danych i zminimalizować ryzyko utraty sygnału. Przykładem zastosowania tych zasad jest instalacja sieci LAN w biurze, gdzie właściwe skręcenie przewodów zapewnia stabilny i szybki transfer danych.

Pytanie 6

W urządzeniu elektronicznym narażonym na drgania może dojść do

A. uszkodzenia obwodów drukowanych

B. utraty danych w pamięci wewnętrznej

C. spadku efektywności zasilacza

D. zmniejszenia pojemności kondensatorów

Podczas analizy problemu narażenia urządzeń elektronicznych na wibracje, należy zrozumieć, że nie wszystkie efekty są jednakowo istotne. Zmniejszenie wydajności zasilacza jest powiązane z różnymi czynnikami, takimi jak obciążenie czy jakość komponentów, ale nie jest bezpośrednio związane z wibracjami. Choć wibracje mogą powodować awarie zasilaczy, głównie poprzez uszkodzenie elementów pasywnych, to nie są one głównym czynnikiem wpływającym na ich wydajność. Utrata pojemności kondensatorów może wystąpić w wyniku długotrwałego narażenia na wysokie temperatury lub niewłaściwych warunków użytkowania, ale sama w sobie nie jest bezpośrednio spowodowana wibracjami. Kondensatory mogą tracić pojemność z różnych powodów, w tym z powodu starzenia się materiałów dielektrycznych, a niekoniecznie wskutek drgań. Utrata danych pamięci wewnętrznej, chociaż poważnym problemem, nie jest typowym skutkiem wibracji, lecz raczej błędów w zasilaniu lub uszkodzeń fizycznych nośnika. Ponadto, w przypadku nowoczesnych urządzeń, wiele z nich wyposażonych jest w mechanizmy zabezpieczające przed utratą danych, co dodatkowo minimalizuje ryzyko. Zrozumienie tych aspektów i precyzyjne określenie przyczyn problemów technicznych jest kluczowe w inżynierii elektronicznej, co pozwala na podejmowanie właściwych działań prewencyjnych i diagnostycznych.

Pytanie 7

Aby zrealizować instalację anteny TV na zewnątrz budynku, należy użyć przewodu antenowego w osłonie

A. z PVC o impedancji 75 Ω

B. z PE o impedancji 50 Ω

C. z PE o impedancji 75 Ω

D. z PVC o impedancji 50 Ω

Odpowiedzi z impedancją 50 Ω są niewłaściwe w kontekście instalacji antenowej telewizji, ponieważ ta wartość nie jest standardem dla większości systemów odbioru telewizyjnego. Przewody o impedancji 50 Ω są powszechnie stosowane w aplikacjach radiowych, takich jak radiokomunikacja czy anteny do systemów WLAN. Zastosowanie takich przewodów w systemach telewizyjnych prowadzi do nieefektywnego odbioru sygnału, co może skutkować zniekształceniami obrazu czy brakiem sygnału. Ponadto, wybór przewodu o materiałach PVC jest również niewłaściwy dla instalacji zewnętrznych, ponieważ PVC nie oferuje tak wysokiej odporności na działanie promieni UV oraz wilgoci jak PE. Użytkowanie przewodu z PVC w trudnych warunkach atmosferycznych może prowadzić do szybkiego uszkodzenia izolacji, co negatywnie wpływa na jakość sygnału. Ważne jest, aby podczas planowania instalacji antenowej kierować się zasadami inżynierii i obowiązującymi normami, aby uniknąć typowych błędów, takich jak stosowanie niewłaściwych materiałów i impedancji, co prowadzi do nieoptymalnych wyników odbioru.

Pytanie 8

Jakim objawem może być zużycie głowicy laserowej w odtwarzaczu CD?

A. zwiększenie prędkości silnika

B. wzrost prądu lasera

C. spadek prądu lasera

D. zmniejszenie prędkości silnika

Zwiększenie prądu lasera jest typowym objawem zużycia głowicy laserowej w odtwarzaczach CD. Kiedy głowica laserowa ulega zużyciu, efektywność emitowania światła lasera maleje, co skutkuje potrzebą zwiększenia prądu w celu uzyskania odpowiedniej intensywności promieniowania. W praktyce, gdy głowica laserowa nie jest w stanie dostarczyć wystarczającej ilości energii do poprawnego odczytu danych zapisanych na płycie, system automatycznie zwiększa prąd, aby zrekompensować tę utratę. Taki mechanizm jest zgodny z zasadami działania systemów optycznych i protokołami diagnostycznymi, które monitorują poziom sygnału oraz jego jakość. Warto również zauważyć, że zbyt wysokie napięcie może prowadzić do przegrzania komponentów, co może skutkować trwałym uszkodzeniem urządzenia. Dlatego ważne jest regularne serwisowanie i monitorowanie stanu technicznego odtwarzacza, aby zminimalizować ryzyko awarii.

Pytanie 9

Który typ klucza potrzebny jest do odkręcenia śrub pokazanych na rysunku?

A. TORX

B. PZ

C. HEX

D. PH

Odpowiedź "TORX" jest poprawna, ponieważ na zdjęciu widoczne są śruby z sześcioramiennym gwiazdkowym wcięciem, które jest charakterystyczne dla kluczy TORX. Klucz TORX, opracowany w latach 60-tych XX wieku, zapewnia lepsze dopasowanie do śruby i redukuje ryzyko uszkodzenia zarówno klucza, jak i samej śruby. W zastosowaniach przemysłowych, gdzie wymagane są wysokie momenty obrotowe, klucze TORX są powszechnie stosowane, ponieważ minimalizują poślizg i umożliwiają efektywne przenoszenie siły. Klucze te są standardem w wielu branżach, takich jak motoryzacja, elektronika i budownictwo, co czyni je niezbędnym narzędziem w pracy technika. Warto również zauważyć, że wprowadzenie kluczy TORX zwiększyło bezpieczeństwo konstrukcji, ponieważ wiele z tych śrub jest zabezpieczonych przed manipulacjami za pomocą standardowych narzędzi. Klucze HEX, PH i PZ, mimo że również używane w różnych zastosowaniach, mają odmienne kształty i przeznaczenie, które nie pasują do charakterystyki śrub widocznych na zdjęciu.

Pytanie 10

W przypadku wykorzystania w instalacji sieci komputerowej: panelu krosowego kategorii 7, przewodu S/FTP kategorii 6 oraz gniazd abonenckich kategorii 5e, cała instalacja sieciowa będzie

A. kategorii 5e

B. kategorii 3

C. kategorii 6

D. kategorii 7

Odpowiedź o kategorii 5e jest poprawna, ponieważ w instalacjach sieciowych zastosowane komponenty definiują maksymalną kategorię, jaka może być osiągnięta w danej sieci. W tym przykładzie użyto panelu krosowego kategorii 7, który jest urządzeniem pozwalającym na organizację i zarządzanie połączeniami, jednak jego wydajność nie może przewyższać najniższej kategorii w instalacji - w tym przypadku gniazd abonenckich kategorii 5e. Przewody S/FTP kategorii 6 również wspierają wyższe prędkości transferu, ale ich zastosowanie w instalacji z gniazdami 5e obniża całkowitą kategorię do 5e, co oznacza maksymalną prędkość przesyłu danych do 1 Gb/s. Ważne jest, aby przy planowaniu sieci komputerowej stosować komponenty zgodne z wybraną kategorią, tak aby zapewnić optymalną wydajność i uniknąć problemów z kompatybilnością, co jest zgodne z normami ANSI/TIA-568.

Pytanie 11

Ile wynosi przesunięcie fazowe sygnałów sinusoidalnych o tej samej częstotliwości na przedstawionym rysunku?

A. 270 stopni

B. 60 stopni

C. 90 stopni

D. 120 stopni

Odpowiedź 90 stopni jest na pewno trafna, bo przesunięcie fazowe między tymi dwoma sygnałami, które mają tę samą częstotliwość, można zrozumieć jako różnicę w czasie, kiedy osiągają swoje maksymalne wartości. W tej sytuacji drugi sygnał zaczyna się w punktach, które są jakby 1/4 okresu pierwszego sygnału, co właśnie daje nam to przesunięcie o 90 stopni. To przesunięcie fazowe jest naprawdę ważne w wielu dziedzinach, zwłaszcza w telekomunikacji, gdzie synchronizacja sygnałów ma ogromne znaczenie, żeby dane mogły być przesyłane właściwie. Na przykład w modulacji amplitudy różne fazy sygnałów mogą oznaczać różne stany binarne. W praktyce zrozumienie przesunięcia fazowego daje inżynierom możliwość optymalizacji systemów przetwarzania sygnałów, co prowadzi do lepszej jakości dźwięku czy obrazu w aplikacjach multimedialnych. Z tego, co widzę, poznanie tego zagadnienia jest kluczowe dla każdego inżyniera zajmującego się elektroniką czy telekomunikacją, bo to naprawdę cenną wiedza w tej branży.

Pytanie 12

Jakie urządzenie należy zastosować do mierzenia natężenia prądu w obwodzie elektrycznym?

A. omomierz

B. watomierz

C. amperomierz

D. woltomierz

Amperomierz to przyrząd pomiarowy, który służy do pomiaru natężenia prądu elektrycznego w obwodzie. Zasada jego działania opiera się na wykorzystaniu efektu elektromagnetycznego. Amperomierze są podstawowymi narzędziami w elektrotechnice, które pozwalają na monitorowanie przepływu prądu, co jest kluczowe dla analizy i diagnozowania pracy obwodów elektrycznych. Przykład zastosowania to pomiar natężenia prądu w obwodzie zasilającym silnik elektryczny, co pozwala na określenie, czy silnik pracuje w normie i czy nie jest przeciążony. W standardowych praktykach przemysłowych stosuje się amperomierze cyfrowe, które oferują większą precyzję i dodatkowe funkcje, takie jak pomiar średniego i maksymalnego natężenia prądu oraz rejestrowanie zmian w czasie. Dobrą praktyką jest także stosowanie amperomierzy z odpowiednimi zakresami pomiarowymi, aby uniknąć uszkodzenia urządzenia oraz zapewnić dokładność pomiarów. Znajomość działania amperomierza i jego zastosowań jest niezbędna dla każdego technika czy inżyniera zajmującego się elektrycznością.

Pytanie 13

Aby połączyć przewody systemu domofonowego w kostce połączeniowej, należy wykorzystać

A. pilnik

B. młotek

C. wkrętak

D. wiertarkę

Użycie wkrętaka do podłączenia przewodów w kostce podłączeniowej systemu domofonowego jest najlepszym wyborem, ponieważ wkrętak umożliwia precyzyjne i pewne dokręcenie śrub, co jest kluczowe dla zapewnienia trwałego i stabilnego połączenia. Dobrze zaciśnięte przewody w kostce minimalizują ryzyko przypadkowego rozłączenia i zwiększają bezpieczeństwo całego systemu. Na przykład, w przypadku domofonów, które mogą być narażone na działanie warunków atmosferycznych, solidne połączenie przewodów jest niezbędne do utrzymania prawidłowego funkcjonowania. W branży elektrycznej oraz w instalacjach niskonapięciowych stosowanie wkrętaka jest standardem, który zapewnia zgodność z normami, takimi jak PN-IEC 60364, które określają zasady prawidłowego podłączania elementów elektronicznych. Praktycznie rzecz biorąc, użycie wkrętaka odpowiedniego do typu śrub w kostce podłączeniowej zwiększa efektywność pracy oraz bezpieczeństwo instalacji.

Pytanie 14

Jakie urządzenie służy do ochrony elektroniki przed skutkami wyładowań atmosferycznych?

A. ochronnik przepięciowy

B. ochronnik termiczny

C. wyłącznik różnicowoprądowy

D. wyłącznik nadprądowy

Odpowiedzi, które nie zostały wybrane, wskazują na brak zrozumienia funkcji i zastosowania poszczególnych urządzeń zabezpieczających. Wyłącznik nadprądowy, chociaż istotny w ochronie instalacji, działa głównie w przypadku przeciążeń i zwarć, zabezpieczając przed przepływem prądu większym od nominalnego, co nie jest związane z wyładowaniami atmosferycznymi. Z kolei wyłącznik różnicowoprądowy ma na celu ochronę przed porażeniem prądem elektrycznym poprzez wykrywanie różnicy prądów między przewodami roboczymi, co również nie odnosi się do ochrony przed przepięciami. Ochronnik termiczny, jak sama nazwa wskazuje, jest przeznaczony do zabezpieczania przed przegrzaniem i nie ma zastosowania w ochronie przed wyładowaniami atmosferycznymi. Typowym błędem myślowym jest mylenie różnych funkcji zabezpieczeń i ich zastosowań. Kluczowe jest zrozumienie, że każdy z tych elementów ma swoją specyfikę i nie należy ich stosować zamiennie. Aby skutecznie zabezpieczać instalacje i urządzenia przed wyładowaniami atmosferycznymi, niezbędne jest stosowanie odpowiednich rozwiązań, takich jak ochronniki przepięciowe, które są projektowane do tego celu. Wiedza o różnorodnych urządzeniach zabezpieczających jest istotna dla zapewnienia bezpieczeństwa zarówno w domach, jak i w obiektach przemysłowych.

Pytanie 15

Schemat, którego generatora przedstawiono na rysunku?

A. Meissnera w konfiguracji wspólna baza.

B. Hartleya w konfiguracji wspólna baza.

C. Hartleya w konfiguracji wspólny emiter.

D. Meissnera w konfiguracji wspólny emiter.

Generator Hartleya, który został przedstawiony w schemacie, jest jednym z popularnych typów generatorów sinusoidalnych. Kluczowym elementem jego konstrukcji jest cewka z odczepem, co można zauważyć w układzie L2 i L3. Te odczepy pozwalają na uzyskanie odpowiednich warunków rezonansowych, co jest niezbędne dla stabilności generowanego sygnału. W konfiguracji wspólny emiter połączenie emitera tranzystora z masą przez rezystor RE oraz kondensator CE jest charakterystyczne dla tego typu układów, co pozwala na uzyskanie wysokiej wydajności i amplitudy sygnału. W praktyce, generatory Hartleya są wykorzystywane w różnych aplikacjach, takich jak oscylatory w radiotechnice, generatory sygnałów w systemach komunikacyjnych oraz w układach automatyki. Zastosowanie takiego generatora pozwala na generację stabilnych sygnałów o określonej częstotliwości, co jest kluczowe w wielu dziedzinach inżynierii elektronicznej. Dodatkowo, ze względu na prostotę konstrukcji, generatory te są często wykorzystywane w projektach edukacyjnych, gdzie studenci mogą zrozumieć zasady działania układów rezonansowych i podstawowych elementów elektronicznych.

Pytanie 16

Przyczyną chwilowego znikania obrazu (zamrożenia) podczas odbioru sygnału z satelity mogą być

A. nieprawidłowości w synchronizacji

B. awarie układu synchronizacji

C. warunki atmosferyczne

D. uszkodzenia systemu odchylania

Warunki atmosferyczne są jednym z najważniejszych czynników wpływających na jakość sygnału satelitarnego. W szczególności opady deszczu, śniegu oraz intensywne chmury mogą powodować osłabienie sygnału, co może prowadzić do czasowego zaniku obrazu. Zjawisko to jest znane jako „attenuacja”, czyli osłabienie sygnału, które zwiększa się przy zwiększonej wilgotności powietrza lub podczas wystąpienia burz. W praktyce, techniki takie jak stosowanie większych anten satelitarnych, które mogą lepiej odbierać sygnał w trudnych warunkach, są powszechnie przyjęte w branży. Zgodnie z dobrymi praktykami, zaleca się również monitorowanie prognoz pogody i dostosowywanie systemów do zmieniających się warunków. Użytkownicy powinni być świadomi, że podczas intensywnych opadów lub burz mogą wystąpić czasowe zakłócenia w odbiorze, a zrozumienie tego zjawiska może pomóc w lepszym planowaniu korzystania z technologii satelitarnych.

Pytanie 17

W stabilizatorze napięcia zastosowano diodę Zenera o napięciu U_Z = 9 V i natężeniu prądu I_Z = 8 mA Natężenie prądu płynącego przez rezystancję obciążenia R_o nie przekroczy wartości

A. 27 mA

B. 25 mA

C. 54 mA

D. 19 mA

Podane wartości, takie jak 25 mA, 27 mA czy 54 mA, mogą być mylące ze względu na błędne zrozumienie działania stabilizatorów napięcia z diodami Zenera. Kluczowym aspektem jest zrozumienie, że prąd obciążenia (I_load) jest ograniczony przez prąd płynący przez diodę Zenera (IZ). Wzór na obliczenie prądu obciążenia to I_load = I_total - IZ. Zatem, szacując maksymalne natężenie prądu na 27,27 mA, nie możemy po prostu przyjąć tej wartości jako prądu przez rezystor obciążenia, ponieważ nie uwzględniamy wpływu diody Zenera. Dużo osób popełnia błąd, przypisując maksymalne wartości prądu do obciążenia, nie biorąc pod uwagę, że dioda Zenera zawsze 'zabiera' część tego prądu. Przykładowo, oferowanie wartości 54 mA ukazuje nieporozumienie dotyczące działania całego układu, ponieważ taka wartość znacznie przekracza maksymalne dopuszczalne wartości dla danego napięcia Zenera. Właściwe zrozumienie dynamiki prądów w obwodach stabilizatorów napięcia jest kluczowe dla prawidłowego projektowania i implementacji, co jest zgodne z zasadami inżynierii elektrycznej i elektroniką. Każdy projektant obwodów powinien być świadomy, jak zapobiegać przekroczeniu maksymalnych wartości prądów, aby uniknąć uszkodzenia komponentów, co podkreśla znaczenie precyzyjnych obliczeń oraz znajomości podstawowych zasad działania urządzeń elektronicznych.

Pytanie 18

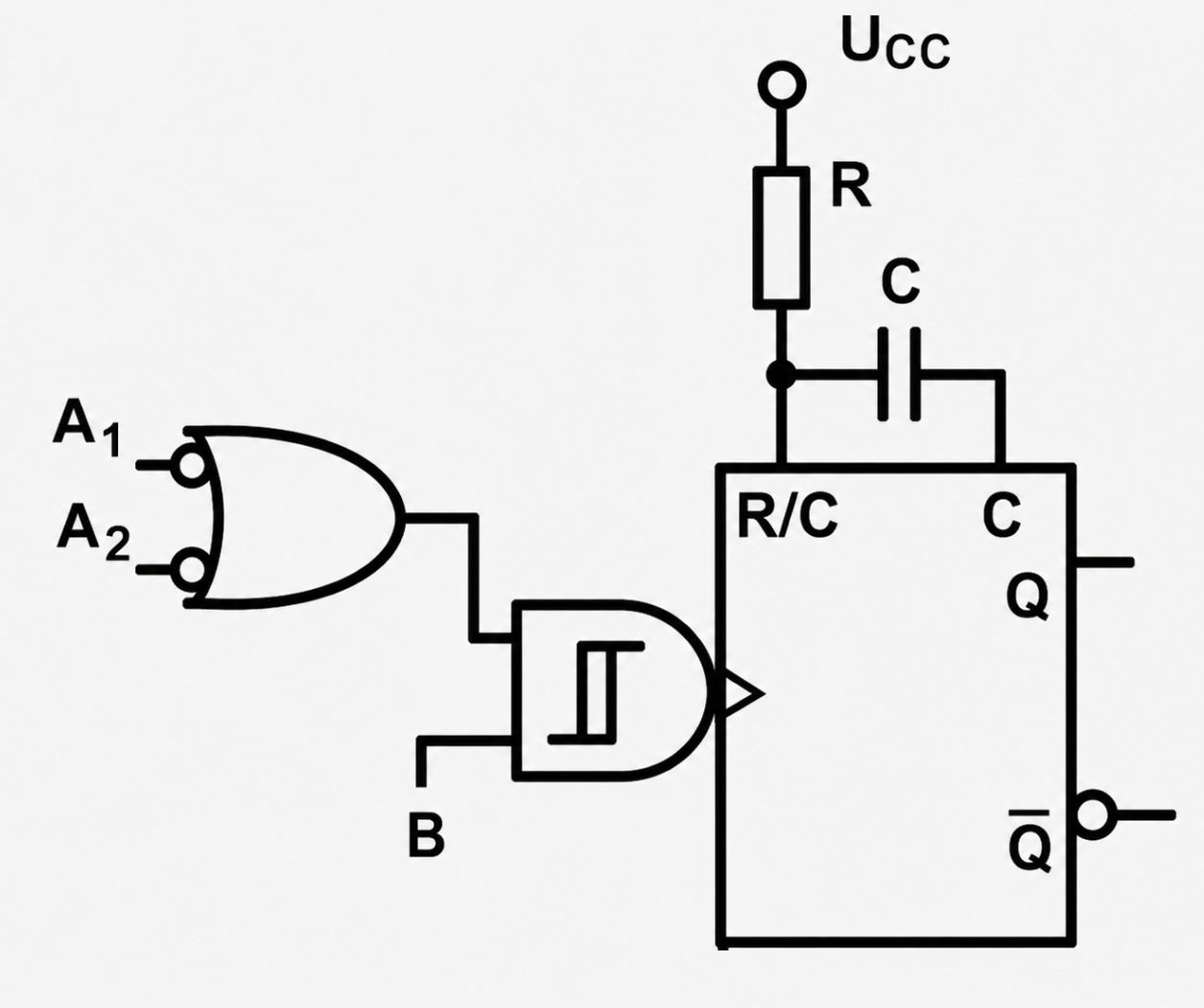

Na rysunku przedstawiono schemat funkcjonalny

A. przerzutnika monostabilnego '123

B. komparatora '85

C. przerzutnika monostabilnego '121

D. układu czasowego, ULY7855

Wydaje mi się, że wybranie innej odpowiedzi wynika z nieporozumienia na temat tego, jak działają przerzutniki monostabilne i jakie mają oznaczenia. Odpowiedzi takie jak '123 czy '85 są mylące, bo nie pasują do schematu i nie odpowiadają standardowym oznaczeniom. Przerzutnik monostabilny '123, mimo że też jest przerzutnikiem, różni się od '121 pod względem budowy i zastosowania. '123 jest używany w sytuacjach, gdzie czas działania jest inny, co może prowadzić do błędnych projektów. Z kolei odpowiedź dotycząca układu czasowego ULY7855 jest również myląca, bo ten układ działa na innych zasadach i ma zupełnie inną funkcję, więc nie nadaje się do tego zadania. A komparator '85 to zupełnie coś innego, bo porównuje napięcia, a nie generuje sygnałów monostabilnych. Typowe błędy w takich zadaniach wynikają z niejasności w rozumieniu oznaczeń i funkcji układów elektronicznych. Ważne jest, by dokładnie zrozumieć, jak te elementy współpracują i jakie mają konkretne zastosowania, bo brak tej wiedzy może prowadzić do błędnych wniosków i jeszcze gorszych projektów w praktyce.

Pytanie 19

Jak można ustalić miejsce, w którym doszło do uszkodzenia kabla przesyłającego sygnał telewizji kablowej do odbiorcy?

A. zmierzyć impedancję falową kabla

B. analizować parametry sygnału przy użyciu analizatora widma

C. zmierzyć poziom sygnału w kanale zwrotnym

D. zbadać parametry kabla za pomocą reflektometru

Mierzenie poziomu sygnału w kanale zwrotnym, choć może dostarczyć pewnych informacji o jakości sygnału, nie jest skuteczną metodą lokalizacji przerwań w kablach. Tego typu pomiar koncentruje się głównie na analizie sygnału, który już dotarł do odbiornika, co nie pozwala na dokładne określenie miejsca awarii. Co więcej, różnice w poziomie sygnału mogą wynikać z wielu czynników, takich jak zakłócenia elektromagnetyczne czy inne problemy w sieci, co czyni tę metodę nieprecyzyjną. Z kolei pomiar impedancji falowej kabla jest istotny dla oceny dopasowania kabla do systemu, ale nie dostarcza informacji o lokalizacji uszkodzenia. Niepoprawne zrozumienie roli impedancji może prowadzić do błędnych wniosków o stanie kabla. Używanie analizatora widma również nie jest optymalne do lokalizacji przerwań, ponieważ jego głównym celem jest analiza widma sygnału, a nie lokalizacja uszkodzeń. Warto zauważyć, że wszystkie te podejścia mogą prowadzić do mylnych interpretacji i opóźnień w naprawach, co wpływa na jakość świadczonych usług. W branży telekomunikacyjnej kluczowe jest stosowanie właściwych narzędzi, takich jak reflektometry, które umożliwiają efektywne diagnozowanie problemów.

Pytanie 20

Elementy urządzeń elektronicznych przeznaczone do recyklingu nie powinny być

A. demontowane ręcznie, jeśli są wykonane z stali lub aluminium

B. oddzielane od obudowy z materiałów sztucznych

C. składowane w pomieszczeniach bezpośrednio na podłożu

D. demontowane ręcznie, w przypadku gdy zawierają wysoką ilość metali szlachetnych

Ręczne demontowanie elementów urządzeń elektronicznych w przypadku metali szlachetnych oraz oddzielanie ich od obudowy z tworzyw sztucznych mogą wydawać się praktycznymi rozwiązaniami, jednak wymagają one dużej ostrożności oraz odpowiednich umiejętności. Stal i aluminium, będące popularnymi materiałami w elektronice, są zazwyczaj łatwe do demontażu, ale nie powinny być poddawane tej procedurze bez przestrzegania odpowiednich norm. Demontaż elementów zawierających dużą koncentrację metali szlachetnych wymaga szczególnej uwagi ze względu na ich wartość i potencjalne zagrożenia, które mogą wynikać z niewłaściwej obróbki tych materiałów. Ponadto, oddzielanie części z tworzyw sztucznych od innych materiałów jest kluczowe dla procesu recyklingu, ponieważ różne materiały muszą być przetwarzane w odmienny sposób. Jednakże, niewłaściwe podejście do demontażu, takie jak wykonywanie go w nieprzystosowanych warunkach czy bez środków ochrony osobistej, może prowadzić do wypadków oraz nieefektywnego wykorzystania surowców. Kluczowe jest zrozumienie, że wszystkie te czynności muszą być wykonywane zgodnie z regulacjami prawnymi oraz standardami branżowymi, aby zminimalizować ryzyko i stworzyć efektywny proces recyklingu. Dlatego przed podjęciem jakichkolwiek działań związanych z demontażem urządzeń elektronicznych, warto skonsultować się z odpowiednimi specjalistami lub korzystać z usług certyfikowanych firm zajmujących się recyklingiem.

Pytanie 21

Aby zmierzyć tłumienie w światłowodzie jednomodowym, które urządzenie powinno zostać użyte?

A. reflektometr

B. wobuloskop

C. oscyloskop

D. fotometr

Reflektometria optyczna to technika pomiarowa, która jest kluczowa w ocenie tłumienności światłowodów jednomodowych. Reflektometr, wykorzystujący metodę czasu przelotu (OTDR), umożliwia dokładne pomiary strat sygnału w światłowodzie, co jest istotne dla zapewnienia jakości transmisji danych. Dzięki tej metodzie można identyfikować miejsca uszkodzeń, zagięć i innych anomalii, które mogą wpływać na wydajność sieci. Przykładowo, w trakcie instalacji nowych światłowodów, reflektometr pozwala na szybkie zlokalizowanie ewentualnych problemów, co przyspiesza proces serwisowania i minimalizuje przestoje w komunikacji. Dobre praktyki w branży telekomunikacyjnej zalecają regularne korzystanie z reflektometrów podczas konserwacji sieci, aby utrzymać optymalną jakość sygnału oraz spełniać standardy branżowe, takie jak ITU-T G.652. Reflektometr jest więc niezbędnym narzędziem w pracy techników zajmujących się sieciami optycznymi.

Pytanie 22

Zacisk urządzenia elektronicznego, którego symbol graficzny przedstawiono na rysunku, służy do podłączenia przewodu

A. uziemiającego.

B. wyrównawczego.

C. neutralnego.

D. fazowego.

Zacisk uziemiający jest kluczowym elementem w każdym urządzeniu elektrycznym, pełniącym funkcję zapewnienia bezpieczeństwa użytkownikom. Symbol przedstawiony na rysunku jest powszechnie uznawanym oznaczeniem dla tego typu zacisku. Uziemienie ma za zadanie odprowadzenie nadmiaru energii elektrycznej do ziemi, co minimalizuje ryzyko porażenia prądem w sytuacjach awaryjnych, takich jak zwarcia czy uszkodzenia izolacji. Na przykład, w instalacjach domowych, przewód uziemiający łączy się z metalowymi elementami budynku, co gwarantuje, że wszelkie niebezpieczne napięcia zostaną skierowane do ziemi. W kontekście standardów, normy PN-EN 61140 oraz PN-IEC 60364 jasno określają zasady dotyczące uziemienia oraz ochrony przed porażeniem elektrycznym, co podkreśla znaczenie prawidłowego podłączenia tego typu zacisku.

Pytanie 23

Oznaczenie RG6 odnosi się do typu kabla

A. głośnikowego

B. ethernetowego

C. symetrycznego

D. współosiowego

Odpowiedź 'współosiowy' jest prawidłowa, ponieważ kabel RG6 to typ kabla współosiowego, który jest powszechnie używany w systemach telewizyjnych i szerokopasmowych. Kabel ten składa się z centralnego przewodnika, otoczonego izolatorem, ekranem i powłoką zewnętrzną. Jego konstrukcja umożliwia przesyłanie sygnałów o wysokiej jakości z minimalnymi stratami oraz zakłóceniami. RG6 charakteryzuje się niską tłumiennością, co czyni go idealnym do zastosowań wymagających dużej szerokości pasma, takich jak telewizja kablowa, satelitarna oraz internet szerokopasmowy. Przykłady zastosowania obejmują instalacje w domach jednorodzinnych, biurach oraz w większych systemach rozprowadzających sygnał. Standardy branżowe, takie jak ANSI/SCTE 74, określają wymagania dla kabli współosiowych, a ich poprawna instalacja i użycie są kluczowe dla zapewnienia optymalnej jakości sygnału oraz zadowolenia użytkowników.

Pytanie 24

Utrzymanie w pełni funkcjonalnych elektronicznych systemów zabezpieczeń powinno być realizowane w okresach określonych normami technicznymi, a jeżeli nie zostały one ustalone - nie rzadziej niż co:

A. trzy miesiące

B. miesiąc

C. rok

D. sześć miesięcy

Wybór okresów konserwacji krótszych lub dłuższych niż sześć miesięcy może prowadzić do poważnych konsekwencji. Na przykład, konserwacja raz w roku może wydawać się wystarczająca, jednak w praktyce okres ten może być zbyt długi, co zwiększa ryzyko awarii systemu zabezpieczeń. Systemy te są narażone na różnorodne czynniki, takie jak zmiany temperatury, wilgotności czy zanieczyszczenia, które mogą wpływać na ich działanie. Z kolei konserwacja co miesiąc może generować niepotrzebne koszty i obciążenie dla personelu, a także prowadzić do nieefektywności w zarządzaniu systemami, gdyż niektóre zadania konserwacyjne mogą być wykonywane rzadziej. Ponadto, podejście oparte na zbyt częstych lub zbyt rzadkich przeglądach często wynika z błędnego rozumienia dynamiki działania systemów zabezpieczeń i ich wymagań. Warto pamiętać, że efektywna konserwacja powinna być dostosowana do specyfiki danego systemu, jego lokalizacji oraz charakterystyki użytkowania. Ustalając właściwe interwały konserwacyjne, należy kierować się nie tylko ogólnymi zaleceniami, ale także analizą ryzyka, co zapewnia zgodność z najlepszymi praktykami w branży. Niewłaściwe podejście do konserwacji może prowadzić do awarii systemu w kluczowych momentach, przez co bezpieczeństwo obiektów i ich użytkowników może być poważnie zagrożone.

Pytanie 25

Sprawdzanie działania elektronicznego wzmacniacza akustycznego nie obejmuje

A. kontroli temperatury elementów

B. uaktualniania oprogramowania

C. pomiaru parametrów

D. znajdowania anomalii w działaniu urządzenia

Odpowiedź "uaktualnianie oprogramowania" jest poprawna, ponieważ testowanie elektronicznego wzmacniacza akustycznego koncentruje się głównie na aspektach związanych z jego wydajnością i funkcjonalnością w kontekście audio. W procesie testowania, kluczowe jest przeprowadzenie pomiaru parametrów, takich jak zniekształcenia harmoniczne, pasmo przenoszenia, czy moc wyjściowa, co pozwala na ocenę jakości dźwięku generowanego przez wzmacniacz. Kontrola temperatury elementów jest również istotna, aby zapewnić, że urządzenie nie przegrzewa się podczas pracy, co mogłoby prowadzić do uszkodzeń lub obniżenia jakości dźwięku. Dodatkowo, identyfikacja anomalii w działaniu urządzenia jest kluczowa w utrzymaniu jakości i niezawodności sprzętu. Uaktualnianie oprogramowania może być istotne w kontekście poprawy funkcjonalności, ale nie jest to kluczowy element testowania samego wzmacniacza akustycznego. Przykłady dobrych praktyk w tej dziedzinie obejmują korzystanie z analizatorów widma i oscyloskopów do dokładnej analizy parametrów akustycznych.

Pytanie 26

Kable zasilające, które łączą antenę z odbiornikiem, określamy jako

A. dipole

B. direktory

C. symetryzatory

D. fidery

Fidery to linie zasilające, które łączą antenę z odbiornikiem lub nadajnikiem. Ich głównym zadaniem jest przesyłanie sygnału radiowego z jednego urządzenia do drugiego z minimalnymi stratami. W kontekście systemów komunikacyjnych, fidery są kluczowe dla zapewnienia efektywności transmisji i odbioru sygnałów. Istnieje wiele typów fiderów, w tym kabel koncentryczny oraz przewody typu twinlead, które różnią się budową, charakterystyką impedancyjną oraz zastosowaniem. Na przykład, kabel koncentryczny jest szeroko stosowany w telekomunikacji i systemach wideo, ze względu na swoją zdolność do przesyłania sygnałów na dużych odległościach. W praktyce, odpowiedni dobór fidera jest niezwykle istotny, ponieważ wpływa na jakość sygnału oraz minimalizację zakłóceń. W branży telekomunikacyjnej i radiowej istnieją standardy dotyczące konstrukcji i testowania fiderów, co zapewnia ich wysoką niezawodność. Zrozumienie tego zagadnienia jest kluczowe dla profesjonalistów zajmujących się projektowaniem i instalacją systemów komunikacyjnych.

Pytanie 27

Krótkoterminowe przerwy w dostawie napięcia do systemu CCTV (na przykład w trakcie silnych burz) mogą skutkować

A. zmianą parametrów działania kamer

B. obniżeniem efektywności rejestratora

C. zawieszeniem pracy systemu

D. przegrzaniem rejestratora

Krótkotrwałe zaniki napięcia zasilającego system CCTV mogą prowadzić do "zawieszenia" pracy systemu, ponieważ urządzenia te wymagają stabilnego i ciągłego zasilania, aby prawidłowo funkcjonować. W przypadku spadków napięcia, rejestratory i kamery mogą utracić synchronizację, co skutkuje przerwą w rejestrowaniu obrazu lub brakiem możliwości przesyłania danych. W praktyce oznacza to, że podczas dużych wichur, gdy zasilanie może być niestabilne, system CCTV może całkowicie przestać działać. Dobrą praktyką w zabezpieczeniu systemów monitoringu przed takimi zdarzeniami jest zastosowanie zasilaczy UPS, które zapewniają ciągłość zasilania w przypadku zaniku prądu. Zgodnie z normami branżowymi, regularne testowanie tych systemów zasilania awaryjnego oraz ich odpowiednia konserwacja są kluczowe dla efektywności i niezawodności systemów CCTV.

Pytanie 28

Co oznacza opis na przewodzie YTDY 6×0,5?

A. sześciożyłowy z żyłą aluminiową typu drut, o przekroju żyły 0,5 mm2

B. sześciożyłowy z żyłą aluminiową typu linka, o przekroju żyły 0,5 mm2

C. sześciożyłowy z żyłą miedzianą typu linka, o przekroju żyły 0,5 mm2

D. sześciożyłowy z żyłą miedzianą typu drut, o przekroju żyły 0,5 mm2

Odpowiedź wskazująca na przewód sześciożyłowy z żyłą miedzianą typu drut o przekroju żyły 0,5 mm2 jest poprawna, ponieważ oznaczenie YTDY odnosi się do specyfikacji przewodów elektrycznych, w których 'Y' oznacza przewód miedziany, 'T' oznacza, że przewód ma zastosowanie do instalacji w trudnych warunkach, a 'D' i 'Y' oznaczają odpowiednio, że przewód jest wielożyłowy i ma izolację z PVC. Przewody z żyłą miedzianą są powszechnie używane w instalacjach elektrycznych ze względu na dobre przewodnictwo elektryczne oraz odporność na utlenianie. Przykładem zastosowania tego typu przewodu może być okablowanie oświetleniowe w budynkach mieszkalnych, gdzie przewody o małym przekroju są wystarczające do zasilania energooszczędnych źródeł światła. W przypadku instalacji, które nie wymagają znacznych obciążeń, przewody o przekroju 0,5 mm2 są odpowiednie, a ich elastyczność sprawia, że można je łatwo układać w różnych konfiguracjach. Zgodnie z normą PN-EN 60228, przewody tego typu powinny być stosowane zgodnie z określonymi zasadami, co zapewnia bezpieczeństwo użytkowania.

Pytanie 29

W systemie wykorzystano przetwornik o rozdzielczości 8-bitowej. Jaka jest wartość rozdzielczości napięciowej, gdy zakres pomiarowy wynosi od 0 V do 2,56 V?

A. 100 mV

B. 32 mV

C. 10 mV

D. 320 mV

Odpowiedzi 100 mV, 32 mV oraz 320 mV są wynikiem niepoprawnych obliczeń dotyczących rozdzielczości napięciowej przetwornika 8-bitowego. Można zauważyć, że często popełnianym błędem jest mylenie jednostek oraz niewłaściwe interpretowanie zakresu przetwornika. Na przykład, rozdzielczość 100 mV sugerowałaby, że przetwornik reprezentuje tylko 25 poziomów napięcia w skali od 0 V do 2,56 V, co jest niezgodne z jego 256 poziomami. Z kolei rozdzielczość 320 mV w ogóle nie mieści się w zakresie od 0 V do 2,56 V, ponieważ jest większa od maksymalnego napięcia. Niektóre z tych odpowiedzi mogą wynikać z błędnej logiki dzielenia zakresu przez liczbę bitów, zamiast przez liczby poziomów. W praktyce, do obliczania rozdzielczości przetwornika, kluczowe jest zrozumienie, że różnice napięcia muszą być dzielone przez całkowitą liczbę poziomów, co prowadzi do dokładnych i wiarygodnych wyników. Ignorowanie tego fundamentalnego aspektu może prowadzić do poważnych błędów w projektach inżynieryjnych oraz zastosowaniach przemysłowych, gdzie precyzyjne pomiary mają bezpośredni wpływ na efektywność i jakość produkcji.

Pytanie 30

Jakie zakresy miernika należy ustawić w celu sprawdzenia wszystkich parametrów elektrycznych z przedstawionej specyfikacji technicznej czujki ruchu po jej zainstalowaniu?

Specyfikacja techniczna
Typ elementu detekcyjnego	Podwójny, PIR
Kształt geometryczny	Prostokątny
Zasięg	11m x11m; 88.5°; wiązki centralne 15m
Wskaźnik alarmu	Zielona dioda LED; Indykacja na 3 sek.
Wysokość instalacji	2,1m do 2,7m
Temperatura pracy	-20°C do +50°C
Napięcie	11 do 16VDC
Pobór prądu	11mA max
Soczewka	Fresnela (druga generacja)
Wyjścia alarmowe	NO
Przełącznik sabotażowy	NC
Szybkość detekcji	0,2m/sek do 7m/sek

A. 20 mA DC, 200 V DC

B. 200 mA DC, 20 V DC

C. 20 mA DC, 200 V AC

D. 200 mA AC, 20 V AC

Ustawienie miernika na zakres 200 mA DC oraz 20 V DC jest kluczowe dla prawidłowego sprawdzenia parametrów elektrycznych czujki ruchu. Przede wszystkim, czujki tego typu zasilane są napięciem stałym w przedziale od 11 do 16 V DC, co oznacza, że zakres 20 V DC idealnie odpowiada wymaganiom pomiarowym. Umożliwia to dokładne monitorowanie napięcia, co jest istotne dla oceny poprawności zasilania urządzenia. Dodatkowo, maksymalny prąd pobierany przez czujkę wynosi 31 mA, co oznacza, że ustawienie miernika na zakres 200 mA DC daje wystarczającą elastyczność do pomiaru, a jednocześnie nie naraża urządzenia na uszkodzenie. Podczas testów, ważne jest również przestrzeganie zasad bezpieczeństwa oraz stosowanie odpowiednich standardów, takich jak IEC 61010, które definiują wymagania dotyczące bezpieczeństwa urządzeń pomiarowych. Odpowiednie ustawienie miernika pozwala nie tylko na ocenę stanu technicznego czujnika, ale także na wykrycie potencjalnych usterek przed ich zainstalowaniem, co jest praktyką zalecaną w branży elektrycznej.

Pytanie 31

Którego narzędzia należy użyć w celu zamontowania, przedstawionego na fotografii, wtyku na końcówce przewodu antenowego?

A. Klucza płaskiego.

B. Szczypiec płaskich.

C. Zgrzewarki.

D. Zaciskacza.

Używanie klucza płaskiego do montażu wtyków na końcach przewodów antenowych to nie jest najlepszy pomysł. Wiesz, klucz płaski jest bardziej do luzowania i dokręcania śrub, a nie do zaciśnięcia wtyku. Jak wtyk nie jest dobrze zaciśnięty, to może się zrobić bałagan z połączeniami i straty sygnału – a tego w komunikacji nie chcemy. Zgrzewarka – też spory błąd. To narzędzie do łączenia metali przez podgrzewanie, ale w montażu wtyków antenowych w ogóle się nie sprawdzi. Może popsuć integralność przewodu i wtyku. A szczypce płaskie? Mogą wyglądać na przydatne, ale nie mają mechanizmu zaciśnięcia, więc dokładne zamontowanie wtyków będzie trudne. Osobiście uważam, że nie ma co zastępować specjalnych narzędzi, jak zaciskacz, innymi – to tylko spowoduje problemy i awarie w systemach antenowych. To pokazuje, jak ważne jest korzystanie z odpowiednich narzędzi i zasad.

Pytanie 32

Wysokie napięcia w punktach przejściowych, w gniazdach abonenckich, na stacji głównej telewizji kablowej oraz na wejściu urządzenia abonenckiego mogą się pojawić w wyniku

A. zjawiska indukcji

B. tłumienia impulsów napięcia

C. zmiany częstotliwości sygnału

D. wyrównywania potencjałów połączeń

Wysokie napięcia w punktach przejściowych, gniazdach abonenckich oraz w stacji głównej telewizji kablowej mogą być mylnie interpretowane przez pryzmat kilku zjawisk elektrycznych. Wyrównywanie potencjałów połączeń, chociaż istotne w kontekście bezpieczeństwa, nie jest bezpośrednią przyczyną powstawania wysokich napięć. Proces ten ma na celu zminimalizowanie różnic potencjałów, a nie wytwarzanie ich. Tłumienie impulsów napięcia odnosi się głównie do ochrony przed nagłymi wzrostami napięcia, a nie do generowania wysokich napięć. W praktyce, gdy napięcie jest tłumione, jego amplituda maleje, co jest zjawiskiem pożądanym w kontekście ochrony urządzeń. Zmiana częstotliwości sygnału dotyczy transmisji danych i nie wpływa bezpośrednio na pojawianie się wysokich napięć; częstotliwość sygnału jest istotna dla odpowiedniego przesyłania informacji, ale nie generuje ona wyższych napięć w punktach przejściowych. W związku z tym, posługiwanie się tymi pojęciami w kontekście wysokich napięć może prowadzić do błędnych wniosków. Kluczowe jest zrozumienie, że zjawisko indukcji, będące podstawą wielu technologii, jest głównym źródłem powstawania niepożądanych napięć i powinno być uwzględniane w projektowaniu systemów elektrycznych oraz telekomunikacyjnych, zgodnie z obowiązującymi normami i zasadami bezpieczeństwa.

Pytanie 33

Awaria telewizora, manifestująca się brakiem możliwości regulacji geometrii, balansu bieli oraz zniknięciem niektórych opcji w menu użytkownika (np. brakiem opcji zmiany systemu odbioru dźwięku) wskazuje na

A. zimnych lub przegrzanych lutach.

B. utracie z pamięci danych.

C. braku kontaktu w złączach typu wysuwanego.

D. pęknięciu ścieżek łączących.

Wybór odpowiedzi dotyczącej pęknięcia ścieżek połączeniowych wskazuje na błędne zrozumienie przyczyn problemów z regulacją geometrii oraz balansu bieli. Pęknięcia w ścieżkach mogą prowadzić do całkowitego braku sygnału, ale niekoniecznie powodują utratę funkcji w menu, jak w przypadku opisanego problemu. Zimne lub przegrzane luty są inną powszechną przyczyną awarii, jednak objawy, które opisano w pytaniu, są bardziej zgodne z uszkodzeniem pamięci niż z problemem lutowniczym. Zimne luty mogą powodować niestabilność w działaniu, ale nie prowadzą do całkowitej utraty danych z pamięci. Brak kontaktu w złączach typu wysuwanego może wprawdzie wpływać na odbiór sygnału, ale również nie powinien wpływać na funkcje w menu. Wybierając błędne odpowiedzi, można wpaść w pułapkę myślenia przyczynowo-skutkowego, gdzie błędnie interpretowane objawy prowadzą do niewłaściwych diagnoz. Kluczowe jest zrozumienie, że problemy z pamięcią mogą być wywołane przez kilka różnych czynników, a ich efekty będą się różnić od symptomów wskazujących na uszkodzenia fizyczne połączeń. Umiejętność poprawnego identyfikowania tych symptomów jest niezbędna w diagnostyce sprzętu RTV.

Pytanie 34

Instalując czujkę ruchu typu NC w konfiguracji EOL, rezystor parametryczny powinien być połączony szeregowo ze stykiem alarmowym czujki i umiejscowiony

A. niezależnie od miejsca

B. bezpośrednio przy centrali

C. na środku przewodu

D. w obudowie czujki

Podłączenie czujki ruchu typu NC (Normalnie Zamknięty) w konfiguracji EOL (End Of Line) z rezystorem parametrycznym umieszczonym w obudowie czujki to rozwiązanie zgodne z najlepszymi praktykami w dziedzinie systemów zabezpieczeń. Umieszczenie rezystora w obudowie czujki pozwala na minimalizację długości przewodów, co z kolei zmniejsza ryzyko zakłóceń sygnału oraz zapewnia lepszą ochronę przed manipulacją. Taka konfiguracja zapewnia także, że wszelkie zmiany w obwodzie, takie jak odłączenie przewodu, będą natychmiastowo wykrywane przez system alarmowy, co zwiększa jego niezawodność. W praktyce, wiele systemów alarmowych wymaga stosowania rezystorów w obudowach czujek, aby sprostać normom EN 50131 oraz innym standardom branżowym dotyczącym instalacji zabezpieczeń. Dodatkowo, umieszczenie rezystora w obudowie czujki ułatwia konserwację i diagnostykę, ponieważ w razie potrzeby można szybko sprawdzić stan rezystora oraz samej czujki, co jest istotne w kontekście utrzymania sprawności systemu.

Pytanie 35

Na rysunku przedstawiono wtyk i gniazdo typu

A. FireWire

B. S-Video

C. HDMI

D. USB

Wtyk i gniazdo przedstawione na zdjęciu to standard HDMI (High-Definition Multimedia Interface), który jest szeroko stosowany w przesyłaniu sygnału audio i wideo wysokiej rozdzielczości. Charakteryzuje się on płaską, szeroką konstrukcją, co odróżnia go od innych interfejsów, takich jak USB czy FireWire. HDMI obsługuje różnorodne formaty audio i wideo, w tym 4K, co czyni go idealnym rozwiązaniem dla nowoczesnych telewizorów, projektorów oraz innych urządzeń multimedialnych. Standard ten zapewnia nie tylko wysoką jakość obrazu, ale również przesyłanie sygnału audio w jednoczesnym połączeniu, co upraszcza podłączanie urządzeń. Warto również zauważyć, że HDMI obsługuje również funkcje takie jak CEC (Consumer Electronics Control), pozwalając na sterowanie urządzeniami z jednego pilota. W związku z rosnącą popularnością treści w ultra wysokiej rozdzielczości i rozwoju technologii domowej rozrywki, znajomość standardu HDMI oraz jego zastosowań jest niezbędna dla każdego, kto zajmuje się elektroniką użytkową.

Pytanie 36

Z jakiego materiału wykonane są listwy instalacyjne przedstawione na rysunku?

A. Stali.

B. Tworzyw sztucznych.

C. Kamionki elektrotechnicznej.

D. Aluminium.

Listwy instalacyjne przedstawione na rysunku wykonane są z tworzyw sztucznych, co jest zgodne z ich charakterystycznymi właściwościami. Tworzywa sztuczne, takie jak PVC, są powszechnie stosowane w produkcji listew instalacyjnych ze względu na ich doskonałe właściwości izolacyjne oraz łatwość w obróbce i montażu. Dzięki ich lekkości i odporności na korozję, listwy te są nie tylko praktyczne, ale również trwałe. W zastosowaniach elektrycznych kluczowe jest, aby materiały te spełniały normy bezpieczeństwa, takie jak normy IEC dotyczące izolacji elektrycznej, co czyni je idealnym wyborem dla instalacji elektronicznych. Dodatkowo, estetyka tworzyw sztucznych, często dostępnych w różnych kolorach, pozwala na lepsze dopasowanie do wnętrz, co sprawia, że są one chętnie wybierane przez projektantów wnętrz. Warto dodać, że technologie produkcji listew z tworzyw sztucznych są dostosowywane do zmieniających się potrzeb rynku, co zapewnia ich ciągły rozwój.

Pytanie 37

Wzmocnienie napięciowe \( K_U \) przedstawionego na rysunku układu wyraża się wzorem

A. \( \frac{R_2}{R_1} \)

B. \( -\frac{R_2}{R_1} \)

C. \( 1 - \frac{R_2}{R_1} \)

D. \( 1 + \frac{R_2}{R_1} \)

Niepoprawne odpowiedzi mogą wynikać z nieporozumień dotyczących działania wzmacniaczy operacyjnych. Wiele osób myli różne konfiguracje wzmacniacza, na przykład myśląc, że wzmocnienie napięciowe w konfiguracji odwracającej można stosować w przypadku układu nieodwracającego. Wzmacniacze operacyjne w konfiguracji odwracającej mają zupełnie inny wzór na wzmocnienie, który opiera się na ujemnym sprzężeniu zwrotnym, a co za tym idzie, skutkuje inną charakterystyką sygnału wyjściowego. W przypadku, gdy osoby odpowiadające na pytanie wybierają inne odpowiedzi, mogą mylić terminy związane z wzmocnieniem i nie rozumieć, jak oblicza się wzmocnienie na podstawie wartości rezystorów. Często też pomijają one fakt, że w celu uzyskania stabilnego wzmocnienia niezbędne jest odpowiednie dobranie wartości R1 i R2, co jest kluczowe w praktycznych zastosowaniach. Ignorowanie tych zasad prowadzi do niepoprawnych obliczeń i może skutkować nieprawidłowym działaniem całego układu. Zrozumienie tych podstawowych zasad jest istotne dla prawidłowego projektowania i wdrażania układów elektronicznych, a także dla uniknięcia typowych błędów, które mogą wpłynąć na jakość sygnału i efektywność działania systemu.

Pytanie 38

Zaciski wyjściowe przekaźnika czujnika ruchu nie są oznaczone literami

A. COM

B. IN

C. NC

D. NO

Wybór odpowiedzi NC, NO lub COM może sugerować pewne nieporozumienia związane z funkcjonowaniem zacisków przekaźnikowych. Zacisk NC, oznaczający 'normally closed', jest używany w sytuacjach, gdzie obwód jest domyślnie zamknięty i otwiera się w momencie aktywacji czujnika. Z kolei NO, czyli 'normally open', oznacza obwód, który jest otwarty do momentu, gdy czujnik jest aktywowany, co prowadzi do jego zamknięcia. Oba te oznaczenia są typowe dla wyjść przekaźnikowych, ale nie służą do wskazania wejścia. W przypadku czujników ruchu, które mają za zadanie zarejestrować ruch i przekazać sygnał do innych urządzeń, kluczowe jest zrozumienie, że zacisk IN jest odpowiedzialny za przyjmowanie sygnału, co jest fundamentalne dla działania całego systemu. Użycie terminów związanych z przekaźnikami, takich jak NC czy NO, może prowadzić do błędnych wniosków o funkcji urządzenia, a tym samym do nieprawidłowej instalacji. Właściwe opanowanie oznaczeń zacisków ułatwia diagnostykę i serwisowanie, co jest zgodne z normami branżowymi, które zalecają jednoznaczność w dokumentacji technicznej. Dlatego ważne jest, aby użytkownicy czujników ruchu dobrze rozumieli, jakie zadanie pełnią poszczególne zaciski, aby uniknąć problemów w praktyce.

Pytanie 39

Jednym z komponentów urządzenia elektronicznego jest rezystor o wartości rezystancji 1 kΩ i mocy 1 W. Jeśli brakuje elementu o tych parametrach, można go zastąpić rezystorem

A. o niższej rezystancji i tej samej mocy

B. o identycznej rezystancji i niższej mocy

C. o wyższej rezystancji i tej samej mocy

D. o identycznej rezystancji i wyższej mocy

Wybór rezystora o mniejszej rezystancji i tej samej mocy jest nieprawidłowy, ponieważ zmiana rezystancji w obwodzie wprowadza inne parametry do działania układu. Zmniejszenie rezystancji spowoduje wzrost prądu zgodnie z prawem Ohma, co może prowadzić do przeciążenia pozostałych elementów obwodu, a także spalić nowy rezystor, jeśli nie jest on odpowiednio dobrany do wymagań. Wybór rezystora o takiej samej rezystancji, ale mniejszej mocy, również jest błędny, ponieważ rezystor o mniejszej mocy nie będzie w stanie pracować w warunkach, które byłyby akceptowane dla oryginalnego elementu. Może to prowadzić do przegrzania i uszkodzenia rezystora. Wybór rezystora o większej rezystancji i tej samej mocy jest także niewłaściwy, gdyż zwiększenie rezystancji zmieni całkowity prąd w obwodzie, co z kolei wpłynie na działanie pozostałych komponentów. Takie podejście często wynika z niepełnego zrozumienia zasad działania obwodów elektrycznych oraz mechanizmów odpowiedzialnych za prąd i napięcie. Dlatego ważne jest, aby przy wyborze komponentów zawsze kierować się nie tylko ich rezystancją, ale także mocą, aby zapewnić pełną kompatybilność w obwodzie.

Pytanie 40

Brak koloru żółtego w telewizorze może być spowodowany uszkodzeniami w torze kolorystycznym

A. zielonego i niebieskiego

B. zielonego lub niebieskiego

C. niebieskiego i czerwonego

D. czerwonego lub zielonego

Hmm, niestety, inne odpowiedzi są błędne, bo źle rozumieją, jak działają kolory w systemie RGB. Wiele osób myśli, że problemy w torze niebieskim lub czerwonym mogą prowadzić do braku koloru żółtego, ale to nie tak działa. Żółty powstaje z czerwonego i zielonego, a niebieski nie ma na to wpływu. Więc jeśli ktoś myśli, że problem leży w torach niebieskim czy czerwonym, to nie do końca rozumie, jak RGB działa. W telewizorach każda barwa to wynik intensywności światła z tych trzech kolorów. Jak brakuje żółtego, to zazwyczaj jest problem z czerwonym lub zielonym. W diagnostyce sprzętu wideo kluczowe jest zrozumienie, które kolory się na siebie nakładają. Często mylimy różne problemy z kolorami i przypisujemy je do niewłaściwych torów, co może prowadzić do niepotrzebnych wydatków na naprawy bądź wymianę części, które nie są wcale uszkodzone. Dlatego tak ważne jest, żeby znać podstawy kolorymetrii i zasady działania wyświetlaczy, bo to naprawdę ułatwia diagnostykę i naprawę elektroniki.

Rozpocznij nowy egzamin

Powrót do strony głównej
