Pytanie 1

W jakim celu stosuje się kondensator rozruchowy w silniku, którego schemat przedstawiono na rysunku?

A. Zwiększenia momentu rozruchowego.

B. Zwiększenia mocy silnika.

C. Zmniejszenia mocy czynnej pobieranej z sieci.

D. Zmniejszenia sprawności silnika.

Kondensator rozruchowy w silniku jednofazowym odgrywa kluczową rolę w poprawie momentu rozruchowego, co jest istotne w wielu zastosowaniach przemysłowych. Działa on na zasadzie tworzenia przesunięcia fazowego między prądem w uzwojeniu głównym a prądem w uzwojeniu pomocniczym. Dzięki temu silnik uzyskuje lepsze pole obrotowe, co skutkuje zwiększonym momentem obrotowym przy uruchomieniu. Przykładem zastosowania kondensatora rozruchowego są kompresory chłodnicze, które wymagają dużego momentu przy uruchomieniu, zwłaszcza w warunkach wysokiej temperatury. W praktyce, kondensatory te są projektowane zgodnie z normami IEC i NEMA, co zapewnia ich wysoką niezawodność i efektywność. Oprócz poprawy momentu rozruchowego, kondensatory rozruchowe redukują drgania mechaniczne, co przekłada się na dłuższą żywotność urządzenia. Zastosowanie kondensatorów zgodnych z najlepszymi praktykami w branży elektrycznej przyczynia się do optymalizacji wydajności i bezpieczeństwa operacyjnego silników, co jest niezbędne w nowoczesnym przemyśle.

Pytanie 2

Podczas wymiany uzwojeń w jednofazowym transformatorze o parametrach: S_N = 200 VA , U_1N = 230 V, U_2N = 14,6 V, uzwojenie pierwotne powinno być wykonane z drutu nawojowego

A. o mniejszej średnicy i mniejszej liczbie zwojów niż uzwojenie wtórne

B. o tej samej średnicy i większej liczbie zwojów niż uzwojenie wtórne

C. o większej średnicy i mniejszej liczbie zwojów w porównaniu do uzwojenia wtórnego

D. o większej średnicy i większej liczbie zwojów niż uzwojenie wtórne

Odpowiedź wskazująca, że uzwojenie pierwotne powinno być wykonane o niniejszej średnicy i większej liczbie zwojów niż uzwojenie wtórne jest poprawna, ponieważ wynika to z zasady działania transformatorów. W transformatorze jednofazowym, stosunek napięcia do liczby zwojów jest kluczowy dla jego właściwej funkcji. Uzwojenie pierwotne, które jest zasilane napięciem sieciowym (230 V), ma więcej zwojów niż uzwojenie wtórne, co pozwala na uzyskanie niższego napięcia wtórnego (14,6 V). Przykładowo, jeśli przyjmiemy, że uzwojenie wtórne ma 10 zwojów, to uzwojenie pierwotne powinno mieć co najmniej 157 zwojów, aby zachować odpowiedni stosunek napięcia. W praktyce, większa liczba zwojów w uzwojeniu pierwotnym przy jednoczesnym zachowaniu średnicy drutu pozwala na lepsze zarządzanie prądem i ciepłem, co jest kluczowe dla efektywności transformatora oraz jego bezawaryjnego działania. Dodatkowo, stosowanie odpowiednich norm, takich jak IEC 60076, zapewnia zgodność z międzynarodowymi standardami w zakresie projektowania i budowy transformatorów.

Pytanie 3

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 4

W jakim celu stosuje się kompensację mocy biernej w instalacjach przemysłowych?

A. Zmniejszenia prędkości obrotowej silników

B. Zwiększenia napięcia znamionowego

C. Zwiększenia częstotliwości prądu

D. Zmniejszenia strat energii i poprawy współczynnika mocy

Kompensacja mocy biernej jest kluczowym zagadnieniem w kontekście instalacji przemysłowych, ponieważ wpływa bezpośrednio na efektywność energetyczną systemu. Moc bierna to ta część zużywanej energii elektrycznej, która nie wykonuje użytecznej pracy, ale jest niezbędna do podtrzymania pola elektromagnetycznego w urządzeniach takich jak transformatory i silniki indukcyjne. Zastosowanie kompensacji mocy biernej, zazwyczaj za pomocą baterii kondensatorów, prowadzi do poprawy współczynnika mocy, co oznacza, że więcej dostarczonej energii jest wykorzystywane na pracę użyteczną. Dzięki temu zmniejszają się straty energii w systemie, co przekłada się na niższe rachunki za energię i zmniejszenie obciążenia sieci energetycznej. Co więcej, poprawa współczynnika mocy może również prowadzić do zmniejszenia opłat za moc bierną, które są często naliczane przez dostawców energii jako kara za niską efektywność energetyczną. Dlatego kompensacja mocy biernej jest nie tylko korzystna z punktu widzenia efektywności, ale również może przynieść wymierne korzyści finansowe dla przedsiębiorstw.

Pytanie 5

Na rysunku przedstawiono schemat instalacji ochronnej łazienki w budynku wielopiętrowym. Które elementy nie wymagają przyłączenia do miejscowej szyny wyrównawczej?

1 – instalacja centralnego ogrzewania
2 – instalacja centralnego ogrzewania
3 – instalacja wody ciepłej
4 – instalacja wody zimnej
5 – instalacja gazowa
6 – wanna z tworzywa sztucznego
7 – syfon z PVC
8 – instalacja kanalizacyjna z PVC
9 – styk ochronny gniazdka
10 – tablica rozdzielcza mieszkaniowa
11 – szyna wyrównawcza miejscowa

A. 3 i 4

B. 1 i 2

C. 6 i 8

D. 5 i 9

Wybór odpowiedzi 6 i 8 jest prawidłowy, ponieważ elementy te, czyli wanna z tworzywa sztucznego oraz syfon z PVC, nie przewodzą prądu elektrycznego, co eliminuje ich konieczność przyłączenia do miejscowej szyny wyrównawczej. Zgodnie z normą PN-IEC 60364, szyna wyrównawcza ma na celu minimalizowanie ryzyka porażenia prądem poprzez uziemienie elementów mogących przewodzić prąd w przypadku uszkodzenia izolacji. Wanna z tworzywa sztucznego (6), jako element wykonany z materiałów izolacyjnych, nie stwarza ryzyka napięcia dotykowego. Podobnie, syfon z PVC (8) nie jest przewodnikiem prądu. Przykładem użycia tego schematu są łazienki w budynkach wielopiętrowych, gdzie prawidłowe przyłączenie do systemu wyrównawczego elementów metalowych, takich jak rury wodne czy instalacje centralnego ogrzewania, jest kluczowe dla zapewnienia bezpieczeństwa użytkowników. Warto pamiętać, że przepisy budowlane i normy techniczne (takie jak PN-EN 61140) wyraźnie określają zasady dotyczące ochrony przed porażeniem prądem, co powinno być przestrzegane w każdym projekcie budowlanym.

Pytanie 6

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 7

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 8

Co należy zrobić w przypadku przeciążenia silnika elektrycznego podczas pracy?

A. Zwiększyć długość przewodów zasilających

B. Zwiększyć napięcie zasilające

C. Zredukować obciążenie lub sprawdzić wyłączniki termiczne

D. Zastosować dodatkowy filtr harmonicznych

W przypadku przeciążenia silnika elektrycznego kluczowe jest szybkie zidentyfikowanie i zredukowanie obciążenia, które może być przyczyną problemu. Przeciążenie często wynika z nadmiernego zapotrzebowania na moc, co prowadzi do przegrzania i potencjalnego uszkodzenia silnika. Standardy branżowe zalecają, aby regularnie monitorować obciążenie silników i odpowiednio reagować na wszelkie nieprawidłowości. Dodatkowo, sprawdzenie wyłączników termicznych to dobra praktyka, która pozwala na wykrycie i zapobieganie dalszym uszkodzeniom. Wyłączniki termiczne są zabezpieczeniem, które automatycznie odłącza zasilanie w przypadku wykrycia nadmiernego wzrostu temperatury, co chroni silnik przed uszkodzeniem. Regularna konserwacja i kontrola tych elementów jest niezbędna, aby zapewnić bezpieczną i efektywną pracę silników elektrycznych. Praktyczne zastosowanie tej wiedzy pozwala na dłuższą żywotność urządzeń i zmniejszenie ryzyka kosztownych napraw.

Pytanie 9

Podczas naprawy obwodu zasilania silnika indukcyjnego trójfazowego o mocy 7,5 kW technik ma wymienić uszkodzony przewód OWY 4×4 mm² 450 V/750 V na nowy. Która z poniższych właściwości przewodu H03RR-F 4G4 uniemożliwia jego wykorzystanie w miejsce dotychczasowego?

A. Niewłaściwy materiał izolacji przewodu

B. Zbyt mały przekrój znamionowy żył przewodu

C. Zbyt niskie napięcie znamionowe przewodu

D. Brak żyły izolowanej w kolorze żółtozielonym

Zastosowanie przewodu H03RR-F 4G4 w miejsce przewodu OWY 4×4 mm² 450 V/750 V jest niewłaściwe, ponieważ jego napięcie znamionowe wynosi zaledwie 300 V/500 V, co jest zbyt niskie w kontekście wymagań dla obwodu zasilania silnika indukcyjnego o mocy 7,5 kW. Przewody muszą być dobierane zgodnie z maksymalnym napięciem, jakie mogą występować w danej instalacji. Standardy, takie jak PN-IEC 60228, określają dopuszczalne wartości dla przewodów, a dla silników często rekomendowane jest używanie przewodów o wyższym napięciu znamionowym, aby zapewnić nie tylko sprawność, ale również bezpieczeństwo użytkowania. W praktyce, stosowanie przewodów o adekwatnym napięciu znamionowym chroni przed ryzykiem przebicia izolacji, co mogłoby prowadzić do awarii urządzeń oraz potencjalnie niebezpiecznych sytuacji. W przypadku, gdyby przewód uległ uszkodzeniu, niskie napięcie znamionowe mogłoby nie zapewnić odpowiedniej ochrony, dlatego kluczowe jest przestrzeganie norm branżowych przy doborze materiałów. Właściwy dobór przewodów nie tylko wpływa na wydajność instalacji, ale również na bezpieczeństwo operacyjne, co jest priorytetem w każdej branży związanej z instalacjami elektrycznymi.

Pytanie 10

Przy wymianie uszkodzonych rezystorów regulacyjnych silnika pracującego w układzie połączeń zamieszczonym na rysunku nie można dopuścić do

A. zwarcia rezystora w obwodzie twornika.

B. powstania przerwy w obwodzie twornika.

C. zwarcia rezystora w obwodzie wzbudzenia.

D. powstania przerwy w obwodzie wzbudzenia.

Pomimo znalezienia się w kontekście wymiany rezystorów regulacyjnych, niektóre odpowiedzi nie odzwierciedlają istoty działania obwodów w silniku elektrycznym. Twierdzenie o zwarciu rezystora w obwodzie twornika może wydawać się uzasadnione, jednak należy zauważyć, że zwarcie może prowadzić do nadmiernych prądów, co z kolei może uszkodzić inne elementy obwodu, ale nie prowadzi bezpośrednio do zatrzymania silnika. Również powstanie przerwy w obwodzie twornika, choć problematyczne, nie jest tak krytyczne, jak przerwa w obwodzie wzbudzenia. Obwód twornika, w przeciwieństwie do obwodu wzbudzenia, ma pewną rezerwę operacyjną; w przypadku jego przerwy silnik może nadal pracować przez krótki czas, zanim dojdzie do całkowitego zatrzymania. Z kolei obwód wzbudzenia, odpowiedzialny za generowanie pola magnetycznego, jest fundamentem działania silnika, a jego przerwa skutkuje natychmiastowym brakiem tego pola, co prowadzi do zatrzymania silnika. W kontekście praktycznym, nieprawidłowe podejście do wymiany elementów w obwodzie wzbudzenia może skutkować poważnymi konsekwencjami, takimi jak uszkodzenie silnika lub całego systemu. Dlatego niezwykle ważne jest, aby podczas wymiany komponentów przywiązywać odpowiednią wagę do struktury obwodu i jego funkcji, stosując się do standardów branżowych, które podkreślają znaczenie ciągłości obwodu wzbudzenia.

Pytanie 11

Jaką czynność kontrolną można przeprowadzić podczas obserwacji silnika elektrycznego w trakcie jego działania?

A. Kontrola stanu szczotek oraz szczotkotrzymaczy

B. Ocena stanu pierścieni ślizgowych i komutatora

C. Sprawdzenie stopnia nagrzewania obudowy

D. Weryfikacja stabilności połączeń elementów napędowych

Sprawdzenie stopnia nagrzewania się obudowy silnika elektrycznego jest kluczowym elementem monitorowania jego stanu podczas pracy. Nagrzewanie się silnika może wskazywać na różne problemy, takie jak przeciążenie, zatarcie łożysk, niewłaściwe smarowanie lub awarię izolacji. W praktyce, do pomiaru temperatury obudowy można wykorzystać pirometr lub czujniki temperatury, co pozwala na monitorowanie parametrów pracy silnika w czasie rzeczywistym. Wartości temperatury powinny być zgodne z normami producenta; ich przekroczenie może prowadzić do uszkodzenia silnika, co w konsekwencji wiąże się z kosztownymi naprawami i przestojami w produkcji. Zgodnie z zaleceniami branżowymi, regularne pomiary temperatury są częścią rutynowych przeglądów technicznych, co pozwala na wczesne wykrywanie problemów i zwiększa bezpieczeństwo operacyjne. Właściwe podejście do monitorowania temperatury silnika jest zgodne z najlepszymi praktykami w zarządzaniu utrzymaniem ruchu oraz z normami ISO, które zalecają proaktywne podejście do zarządzania ryzykiem w infrastrukturze technicznej.

Pytanie 12

Jaką wielkość należy zmierzyć, aby ocenić skuteczność zabezpieczeń podstawowych w elektrycznej instalacji o napięciu znamionowym do 1 kV?

A. Rezystancji uziomu

B. Rezystancji izolacji

C. Napięcia krokowego

D. Impedancji zwarciowej

Pomiar rezystancji izolacji jest kluczowym elementem oceny skuteczności ochrony podstawowej w instalacjach elektrycznych, szczególnie w tych o napięciu znamionowym do 1 kV. Odpowiedni poziom rezystancji izolacji zapewnia, że nie występują niepożądane przepływy prądu do ziemi, co mogłoby prowadzić do porażenia prądem lub uszkodzenia urządzeń. Zgodnie z normą PN-EN 60364-6, minimalna rezystancja izolacji powinna wynosić co najmniej 1 MΩ dla systemów o napięciu do 1 kV, co gwarantuje odpowiednie bezpieczeństwo. Przykładem zastosowania tego pomiaru jest przeprowadzanie testów przed oddaniem do użytkowania nowej instalacji, a także regularne kontrole w celu wykrycia degradacji izolacji na skutek starzenia się materiałów, wilgoci czy innych czynników zewnętrznych. Dzięki tym pomiarom można zminimalizować ryzyko awarii, co jest szczególnie istotne w obiektach użyteczności publicznej oraz w środowiskach przemysłowych, gdzie bezpieczeństwo użytkowników ma kluczowe znaczenie.

Pytanie 13

Jakie urządzenia są najmniej podatne na obecność wyższych harmonicznych w napięciu oraz prądzie zasilającym?

A. Piece grzewcze

B. Silniki indukcyjne

C. Lampy wyładowcze

D. Transformatory

Piece grzewcze to takie urządzenia, które radzą sobie całkiem dobrze nawet z wyższymi harmonicznymi napięcia i prądów. W przeciwieństwie do silników indukcyjnych czy transformatorów, które mogą mieć z tym poważne problemy, piece grzewcze zamieniają energię elektryczną w ciepło. To oznacza, że ich działanie nie zależy od kształtu fali zasilającej, więc są dość odporne na różne zniekształcenia. Jeśli chodzi o standardy, jak IEC 61000, które dotyczą odporności na zakłócenia elektromagnetyczne, to piece grzewcze mogą dobrze działać nawet w trudnych warunkach z dużymi zniekształceniami harmonicznymi. W przemyśle piece grzewcze, na przykład elektryczne piekarniki w piekarni czy systemy ogrzewania, mogą pracować stabilnie i efektywnie, co sprawia, że są popularnym wyborem tam, gdzie jakość zasilania może nastręczać problemów.

Pytanie 14

Regularne kontrole eksploatacyjne instalacji elektrycznej w budynku jednorodzinnym powinny być realizowane co najmniej raz na

A. 3 lata

B. 5 lat

C. rok

D. kwartał

Okresowe badania eksploatacyjne instalacji elektrycznej w domach jednorodzinnych są kluczowym elementem zapewnienia bezpieczeństwa oraz niezawodności funkcjonowania tych systemów. Zgodnie z przepisami prawa budowlanego oraz normami PN-IEC 60364, zaleca się, aby takie badania były przeprowadzane nie rzadziej niż co pięć lat. Taki okres jest uzasadniony, ponieważ w ciągu tego czasu mogą wystąpić różne czynniki wpływające na stan techniczny instalacji, takie jak naturalne zużycie materiałów, zmiany w obciążeniu elektrycznym czy też zmiany w przepisach dotyczących bezpieczeństwa. Regularne kontrole pozwalają wykryć potencjalne usterki, co z kolei może zapobiec poważnym awariom oraz zagrożeniom pożarowym. Przykładowo, nieprawidłowo wykonana instalacja lub zużyty osprzęt mogą prowadzić do zwarć, które mogą zagrażać życiu mieszkańców. Dlatego zaleca się, aby każde badanie obejmowało przegląd stanu izolacji przewodów, oceny zabezpieczeń oraz identyfikację wszelkich nieprawidłowości. Dobrą praktyką jest również dokumentowanie wyników badań oraz wdrażanie niezbędnych działań naprawczych, co w przyszłości może posłużyć jako cenny materiał dowodowy w przypadku ewentualnych sporów.

Pytanie 15

Jaki przyrząd jest przeznaczony do bezpośredniego pomiaru współczynnika mocy w silniku indukcyjnym?

A. Częstościomierz

B. Waromierz

C. Fazomierz

D. Watomierz

Wybór pozostałych mierników, takich jak watomierz, częstościomierz i waromierz, może prowadzić do nieporozumień dotyczących ich funkcji i zastosowań w kontekście pomiaru współczynnika mocy. Watomierz, mimo że mierzy zużycie energii, nie dostarcza informacji na temat relacji między mocą czynną a mocą pozorną. Jego pomiar koncentruje się na ilości energii przekazywanej w jednostce czasu, a więc nie bierze pod uwagę charakterystyki obciążenia indukcyjnego, co jest kluczowe przy ocenie współczynnika mocy. Częstościomierz z kolei mierzy częstotliwość sygnałów, co nie ma bezpośredniego związku z mocą, a więc nie może być użyty do analizy efektywności energetycznej silnika. Waromierz, używany do pomiaru wartości energii, również nie jest narzędziem adekwatnym do oceny współczynnika mocy, ponieważ jego zastosowanie ogranicza się głównie do analizy energii w kontekście statycznym, a nie dynamicznym. Typowym błędem myślowym jest założenie, że pomiar mocy elektrycznej i ocena współczynnika mocy są tożsame, co może prowadzić do wybierania niewłaściwych narzędzi pomiarowych i błędnej analizy wyników. Aby efektywnie zarządzać energią w instalacjach przemysłowych, kluczowe jest posługiwanie się odpowiednimi przyrządami, takimi jak fazomierz, które są zgodne z normami branżowymi i najlepszymi praktykami w dziedzinie inżynierii elektrycznej.

Pytanie 16

Który z wymienionych pomiarów odbiorczych instalacji elektrycznej w układzie TN-S został wykonany za pomocą miernika przedstawionego na rysunku?

A. Pomiar impedancji pętli zwarcia.

B. Pomiar rezystancji uziemienia uziomu odgromowego.

C. Pomiar rezystancji uziemienia uziomu ochronnego.

D. Pomiar rezystancji izolacji przewodów.

Wybór pomiaru rezystancji uziemienia zamiast pomiaru rezystancji izolacji przewodów to nie najlepszy pomysł, i wyjaśnię dlaczego. Każdy z tych pomiarów wymaga innego sprzętu, a miernik, który masz na rysunku, jest do pomiaru izolacji. On generuje wyższe napięcie, bo to ważne do oceny stanu izolacji. A już pomiar impedancji pętli zwarcia, to zupełnie inne narzędzie, które bada bezpieczeństwo w sytuacji zwarcia. Z kolei rezystancja uziemienia dotyczy, jak dobrze system uziemiający działa i odprowadza prąd do ziemi, kiedy coś się dzieje. Czasem ludzie mylą te pojęcia i to prowadzi do nieporozumień. Warto to zrozumieć, bo źle podejmowane decyzje mogą skutkować poważnymi awariami i to nie jest coś, co można zbagatelizować. Dlatego każdy elektryk powinien znać te różnice i umieć je zastosować w praktyce.

Pytanie 17

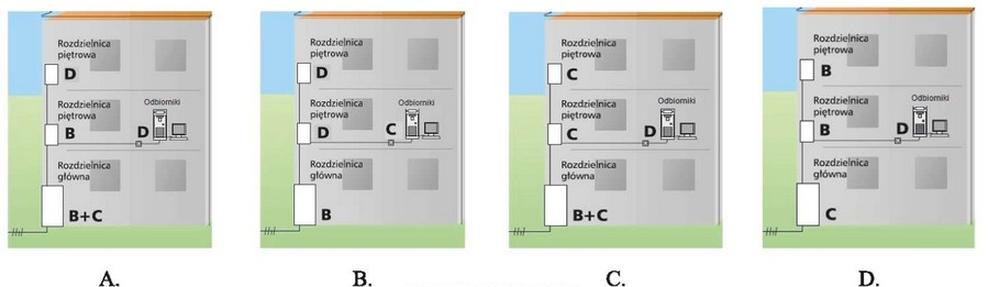

W ramach prac modernizacyjnych instalacji elektrycznej budynku mieszkalnego postanowiono wyposażyć instalację w ochronę przeciwprzepięciową. Na którym rysunku przedstawiono prawidłowe stopniowanie wyłączników przepięciowych różnych klas?

A. A.

B. B.

C. D.

D. C.

Wybrana odpowiedź C jest prawidłowa, ponieważ przedstawia właściwe stopniowanie wyłączników przepięciowych, co jest kluczowe dla zapewnienia skutecznej ochrony instalacji elektrycznej. W ochronie przeciwprzepięciowej istotne jest, aby zastosować wyłączniki klas B i C zgodnie z normą PN-EN 62305. Wyłącznik klasy B powinien być umiejscowiony na wejściu do budynku, co zapewnia główną warstwę ochrony przed przepięciami pochodzącymi z zewnątrz, takimi jak pioruny. Z kolei wyłączniki klasy C są montowane w rozdzielnicach piętrowych, co stanowi dodatkową warstwę ochrony dla obwodów wewnętrznych budynku. Takie podejście minimalizuje ryzyko uszkodzeń urządzeń elektrycznych oraz zapewnia bezpieczeństwo użytkowników. Odpowiednie zastosowanie wyłączników przepięciowych jest zgodne z zaleceniami norm, co podnosi standardy bezpieczeństwa instalacji elektrycznych. W praktyce oznacza to, że odpowiednie dobranie i umiejscowienie tych wyłączników jest kluczowe dla poprawnego działania systemu ochrony przeciwprzepięciowej.

Pytanie 18

Jaka powinna być wartość prądu znamionowego bezpiecznika chroniącego uzwojenie pierwotne transformatora bezpieczeństwa 230/24 V, jeżeli przewidziano go do pracy z maksymalnym obciążeniem rezystancyjnym 200 W?

A. 0,8 A

B. 1,0 A

C. 0,4 A

D. 0,5 A

W przypadku błędnych odpowiedzi, pojawiają się typowe nieporozumienia związane z obliczeniami oraz zasadami doboru bezpieczników. Niektórzy mogą błędnie zakładać, że wartość prądu znamionowego powinna być równa lub niższa od wartości obliczonej, co jest błędne w kontekście zabezpieczeń elektrycznych. Kluczowym błędem jest pominięcie faktu, że bezpiecznik powinien zawsze mieć wartość wyższą od przewidywanego obciążenia, aby mogło zachować się w normalnych warunkach pracy. Zastosowanie bezpiecznika o zbyt niskiej wartości może prowadzić do częstych wyłączeń w sytuacjach, gdy urządzenie działa w swoim normalnym zakresie mocy, co jest nieefektywne i frustrujące. Inna często spotykana pomyłka to brak uwzględnienia wpływu charakterystyki obciążenia na dobór bezpiecznika. W przypadku transformatora, jego obciążenie rezystancyjne nie tylko wymaga odpowiedniej wartości, ale również specyficznego rodzaju bezpiecznika. Dlatego ważne jest, aby przy doborze zabezpieczeń brać pod uwagę zarówno parametry obciążenia, jak i standardy branżowe, co zapewnia nie tylko bezpieczeństwo, ale również efektywność energetyczną całego systemu. Zrozumienie tych zasad jest kluczowe dla prawidłowego stosowania technologii elektrycznej w praktyce.

Pytanie 19

Jakie urządzenie, przy wykorzystaniu przekaźnika termicznego i stycznika, oferuje kompleksową ochronę przed zwarciem oraz przeciążeniem dla silnika trójfazowego o parametrach:
P_n = 5,5 kW, U_n = 400/690 V?

A. Bezpiecznik typu aM

B. Wyłącznik nadprądowy typu Z

C. Wyłącznik nadprądowy typu B

D. Bezpiecznik typu aR

Bezpiecznik typu aM jest optymalnym rozwiązaniem do zabezpieczenia silników trójfazowych, takich jak ten o mocy Pn = 5,5 kW i napięciu Un = 400/690 V. Bezpieczniki typu aM są zaprojektowane do ochrony przed przeciążeniami i zwarciami, a ich charakterystyka prądowa pozwala na tolerowanie krótkotrwałych prądów rozruchowych, które są typowe dla silników. Dzięki temu, w momencie uruchomienia silnika, gdy prąd może wzrosnąć kilkakrotnie w krótkim czasie, bezpiecznik aM nie zadziała, co zapobiega niepotrzebnemu wyłączeniu urządzenia. W praktyce, zastosowanie bezpiecznika typu aM przy odpowiednim doborze prądowym w stosunku do znamionowego prądu silnika, zapewnia nie tylko bezpieczeństwo operacyjne, ale również minimalizuje przerwy w pracy maszyny. Ponadto, zgodnie z normą IEC 60947-4-1, zastosowanie takiego zabezpieczenia jest rekomendowane w instalacjach przemysłowych, gdzie wymagana jest wysoka niezawodność systemu. Dobrze dobrane zabezpieczenia, takie jak bezpieczniki aM, są kluczowe dla utrzymania ciągłości produkcji oraz ochrony przed szkodami materialnymi i osobowymi.

Pytanie 20

Na schemacie przedstawiono

A. wyłącznik silnikowy.

B. stycznik.

C. przekaźnik nadmiar o woprądowy.

D. przełącznik odczepów transformatora.

Wybór odpowiedzi nie dotyczącej przełącznika odczepów transformatora wskazuje na pomyłki w identyfikacji typów urządzeń stosowanych w energetyce. Przekaźnik nadmiarowy, jako element zabezpieczający, działa na innej zasadzie, monitorując prąd i wyłączając obwód w przypadku nadmiernego obciążenia. Nie jest on używany do regulacji napięcia, a jedynie do ochrony przed skutkami przeciążeń. Wyłącznik silnikowy, z kolei, jest zaprojektowany do ochrony silników elektrycznych przed przeciążeniem, zwarciem lub innymi awariami, ale nie ma funkcji regulacji przekładni transformatora. Przełącznik odczepów transformatora różni się od tych urządzeń, ponieważ jego główną funkcją jest zmiana napięcia na wyjściu transformatora, co nie jest zadaniem zabezpieczeń czy wyłączników silnikowych. Styki przełącznika odczepów pozwalają na wielostopniową regulację transformatora, co jest szczególnie ważne w dużych instalacjach. Dlatego mylenie tych urządzeń prowadzi do błędnych wniosków dotyczących ich zastosowania oraz funkcji. Kluczowe jest zrozumienie nie tylko samej konstrukcji, ale również zastosowania każdego z tych komponentów w systemie zasilania, aby uniknąć poważnych problemów w operacjach elektrycznych.

Pytanie 21

W łazience przedstawionej na rysunku brodzik zostanie osłonięty kabiną prysznicową. Określ, w których strefach można zainstalować gniazda ze stykiem ochronnym, aby było to zgodne z przepisami ochrony przeciwporażeniowej ?

A. W 1 i 2

B. Tylko w 2

C. Tylko w 3

D. W 1 i 3

Odpowiedź "Tylko w 3" jest prawidłowa z punktu widzenia przepisów dotyczących ochrony przeciwporażeniowej w pomieszczeniach o podwyższonym ryzyku, takich jak łazienki. Zgodnie z normami, strefa 0 i 1, które obejmują obszar bezpośrednio przy prysznicu oraz wanny, są strefami, w których nie można instalować gniazd elektrycznych. Strefa 2, która rozciąga się w promieniu 0,6 m od krawędzi brodzika, również jest wyłączona z możliwości montażu gniazd. Gniazda elektryczne można instalować jedynie w strefie 3, co oznacza, że jest to obszar bezpieczny, w którym ryzyko porażenia prądem jest znacznie zredukowane. Przykładem zastosowania tej wiedzy może być sytuacja, w której projektujemy nową łazienkę i musimy wybrać lokalizację dla gniazd, aby zapewnić bezpieczeństwo użytkowników. W praktyce, stosowanie gniazd z odpowiednim stykem ochronnym w strefie 3 jest zgodne z normą PN-IEC 60364, która reguluje kwestie związane z bezpieczeństwem instalacji elektrycznych.

Pytanie 22

Jakie stopnie ochrony są wymagane dla oprawy, którą należy zastąpić uszkodzoną oprawę w instalacji oświetlenia, zamontowaną w chodniku przed werandą budynku jednorodzinnego?

A. IP 67; IK 09

B. IP 67; IK 02

C. IP 23; IK 10

D. IP23; IK03

Odpowiedź IP 67; IK 09 jest poprawna, ponieważ zapewnia odpowiednie stopnie ochrony dla oprawy zamontowanej w chodniku przed werandą budynku jednorodzinnego. Stopień ochrony IP 67 oznacza, że oprawa jest całkowicie pyłoszczelna (pierwsza cyfra 6) oraz odporna na zanurzenie w wodzie do głębokości 1 metra przez maksymalnie 30 minut (druga cyfra 7). Taki poziom ochrony jest kluczowy w obszarach narażonych na kontakt z wodą, zwłaszcza w strefach zewnętrznych, gdzie zmiany pogodowe mogą prowadzić do zalania. Stopień ochrony IK 09 wskazuje na odporność na uderzenia mechaniczne o energii do 10J, co jest istotne dla opraw oświetleniowych instalowanych w miejscach o dużym natężeniu ruchu, takich jak chodniki. W praktyce, zastosowanie opraw z tymi parametrami zwiększa bezpieczeństwo i trwałość instalacji oświetleniowej, minimalizując ryzyko awarii spowodowane zarówno uszkodzeniami mechanicznymi, jak i wpływem warunków atmosferycznych. Warto również zaznaczyć, że zgodnie z normą IEC 60529, odpowiednie zabezpieczenie urządzeń oświetleniowych w strefach zewnętrznych jest kluczowe dla zapewnienia ich długotrwałego i bezpiecznego funkcjonowania.

Pytanie 23

Gdy prace pomiarowe i kontrolne w instalacjach elektrycznych są wymagane do wykonania przez dwie osoby, to osoba przeprowadzająca pomiary powinna mieć odpowiednie kwalifikacje, a druga osoba wspierająca

A. powinna posiadać świadectwo kwalifikacyjne na stanowisku eksploatacji w zakresie pomiarów

B. nie musi mieć świadectwa kwalifikacji, jeśli przeszła odpowiednie szkolenie

C. nie jest zobowiązana do posiadania świadectwa kwalifikacji, jeśli ukończyła szkołę zawodową

D. musi dysponować świadectwem kwalifikacyjnym na stanowisku dozoru, lecz bez zakresu pomiarów

Zrozumienie wymagań dotyczących kwalifikacji osób wykonujących prace pomiarowo-kontrolne instalacji elektrycznych jest kluczowe dla zapewnienia bezpieczeństwa i jakości wykonywanych zadań. Odpowiedzi sugerujące, że osoba wspomagająca musi posiadać świadectwo kwalifikacji, ignorują fakt, że nie każde stanowisko wymaga formalnych certyfikatów, zwłaszcza jeśli mowa o pracach, które można przeprowadzać w oparciu o odpowiednie przygotowanie i szkolenie. Posiadanie wykształcenia zawodowego nie jest równoznaczne ze zdolnością do przeprowadzania skomplikowanych pomiarów elektrycznych, gdzie kluczowe są umiejętności praktyczne i znajomość procedur bezpieczeństwa. W praktyce, wiele osób podejmujących się wsparcia podczas pomiarów, posiada doświadczenie nabyte w trakcie praktyk czy kursów, które nie zawsze kończą się formalnym świadectwem, ale są wystarczające do bezpiecznego i efektywnego działania. Zatem, stawianie wymogu posiadania świadectwa kwalifikacyjnego na stanowisku dozoru, jeśli osoba nie wykonuje czynności wymagających takiej kwalifikacji, wprowadza zbędne ograniczenia i może prowadzić do niepoprawnych wniosków o kompetencjach pracowników. Warto podkreślić, że na rynku pracy, elastyczność w podejściu do kwalifikacji i umiejętności pracowników w kontekście ich faktycznych obowiązków jest nie tylko korzystna, ale także zgodna z nowoczesnymi trendami w zarządzaniu zasobami ludzkimi.

Pytanie 24

Na podstawie schematu układu pomiarowego oraz tabliczki znamionowej silnika określ, jaki powinien być minimalny zakres pomiarowy watomierza Wi; aby dokonać pomiaru mocy silnika przy znamionowym obciążeniu.

A. 1100 W

B. 750 W

C. 250 W

D. 400 W

Odpowiedź 400 W jest poprawna, ponieważ minimalny zakres pomiarowy watomierza Wi musi być odpowiednio dobrany do mocy znamionowej silnika. W tym przypadku moc znamionowa wynosi 0,75 kW, co w przeliczeniu daje 750 W. W układach trójfazowych, gdzie moc jest dzielona na trzy fazy, moc mierzona przez watomierz stanowi jedną trzecią mocy całkowitej, co w tym przypadku wynosi 250 W. Aby zapewnić dokładność pomiaru, zakres pomiarowy watomierza musi być większy niż wartość mocy mierzona, czyli 250 W. Wybierając najbliższą wyższą wartość spośród dostępnych opcji, otrzymujemy 400 W, co jest zgodne z praktykami pomiarowymi i standardami branżowymi. W sytuacjach, gdy dokonujemy pomiaru mocy silników elektrycznych, kluczowe jest, aby zakres pomiarowy watomierza był odpowiednio skalibrowany, co pozwala na uniknięcie błędów wynikających z nieodpowiedniego doboru sprzętu. Dobrą praktyką jest również regularne kalibrowanie i sprawdzanie sprzętu pomiarowego, aby zapewnić jego dokładność i niezawodność.

Pytanie 25

Jakie czynności związane z eksploatacją instalacji elektrycznych powinny być realizowane jedynie na podstawie pisemnego zlecenia?

A. Eksploatacyjne, które mogą prowadzić do szczególnego zagrożenia dla życia i zdrowia ludzi

B. Związane z ratowaniem życia i zdrowia ludzi

C. Eksploatacyjne, wskazane w instrukcjach stanowiskowych i realizowane przez uprawnione osoby

D. Dotyczące zabezpieczania instalacji przed uszkodzeniem

To, że czynności eksploatacyjne, które mogą grozić zdrowiu i życiu, powinny być robione tylko na pisemne polecenie, to dobra odpowiedź. Właściwie, takie sytuacje mogą się zdarzać, gdy ktoś ma do czynienia z urządzeniami pod napięciem albo w przypadku ryzyka porażenia prądem czy pożaru. Wymóg pisemnego polecenia pomaga upewnić się, że wszystko jest dokładnie opracowane, a ryzyko zminimalizowane zgodnie z normami, jak na przykład PN-IEC 60364. Oprócz tego, te procedury powinny być opisane w instrukcjach stanowiskowych i powinny być realizowane przez ludzi, którzy mają odpowiednie uprawnienia. Wiedza o bezpieczeństwie i procedurach związanych z elektrycznością jest naprawdę ważna dla każdego, kto pracuje w tej dziedzinie.

Pytanie 26

Aby przygotować instalację elektryczną oświetlenia do przeprowadzenia pomiarów rezystancji izolacji, konieczne jest odłączenie zasilania oraz

A. otworzyć łączniki instalacyjne i wykręcić żarówki

B. zamknąć łączniki instalacyjne i wkręcić żarówki

C. zamknąć łączniki instalacyjne i wykręcić żarówki

D. otworzyć łączniki instalacyjne i wkręcić żarówki

Otwieranie łączników i wkręcanie żarówek nie jest mądrym pomysłem, bo może to prowadzić do sporych niebezpieczeństw podczas pomiarów rezystancji izolacji. Jak otworzysz łączniki, to instalacja może się niechcący włączyć, co stwarza ryzyko porażenia prądem lub uszkodzenia sprzętu. Wkręcanie żarówek w tym przypadku to zły ruch, bo może to prowadzić do nieplanowanych połączeń elektrycznych, które mogą być niebezpieczne i generować nieoczekiwane napięcia. Pamiętaj, że przy pomiarach izolacji istotne jest, by cała instalacja była odłączona od zasilania. Zgodnie z normą PN-IEC 60079, podstawową zasadą bezpieczeństwa jest unikanie pracy na sprzęcie pod napięciem. Z tego powodu odpowiedzi sugerujące otwieranie łączników są po prostu niezgodne z najlepszymi praktykami. Zawsze, gdy robisz pomiary elektryczne, kluczowe jest, aby podjąć wszelkie środki ostrożności i odpowiednio przygotować instalację, żeby zminimalizować ryzyko niebezpieczeństw.

Pytanie 27

Do zadań realizowanych w trakcie inspekcji podczas pracy silnika elektrycznego prądu stałego nie wchodzi kontrolowanie

A. odczytów aparatury kontrolno-pomiarowej

B. stanu szczotek

C. intensywności drgań

D. konfiguracji zabezpieczeń

Odpowiedź "stanu szczotek" jest w porządku. Wiesz, że podczas przeglądania silnika elektrycznego prądu stałego nie sprawdza się bezpośrednio stanu szczotek. Sprawdzanie ich to część konserwacji, a to z kolei oznacza, że trzeba je wymieniać co jakiś czas i kontrolować. Zmiana szczotek powinna być robiona według tego, co mówi producent oraz z zachowaniem odpowiednich zasad bezpieczeństwa. Oczywiście, kontrola stanu szczotek jest ważna, ale nie robi się tego na co dzień, gdy silnik pracuje. W trakcie oględzin silnika trzeba zwrócić uwagę na parametry robocze, takie jak to, co pokazuje aparatura kontrolno-pomiarowa, poziom drgań i ustawienia zabezpieczeń. Te rzeczy mają ogromny wpływ na bezpieczeństwo i wydajność silnika. Na przykład, regularne sprawdzanie parametrów przez system monitoringu i ich analiza mogą pomóc uniknąć większych awarii i poprawić efektywność działania.

Pytanie 28

W tabeli zamieszczono wyniki okresowych pomiarów impedancji pętli zwarcia instalacji elektrycznej budynku mieszkalnego wykonanej w układzie TN-S. Która z przyczyn może odpowiadać za zwiększoną wartość Z_S w sypialni?

Pomiar impedancji pętli zwarcia obwodów gniazd jednofazowych zabezpieczonych wyłącznikami nadprądowymi B16
Pomieszczenie:	Salon	Sypialnia	Kuchnia	Przedpokój	Łazienka
Wartość Zs:	2,32 Ω	6,84 Ω	1,72 Ω	1,39 Ω	2,55 Ω

A. Poluzowany przewód liniowy zasilający gniazda w mierzonym obwodzie.

B. Niewłaściwie dobrany wyłącznik nadprądowy dla mierzonego obwodu.

C. Brak ciągłości przewodu neutralnego w mierzonym obwodzie.

D. Brak ciągłości przewodu ochronnego w mierzonym obwodzie.

Odpowiedź wskazująca na poluzowany przewód liniowy zasilający gniazda w mierzonym obwodzie jest prawidłowa, ponieważ poluzowanie to prowadzi do wzrostu rezystancji w obwodzie, co z kolei prowadzi do zwiększenia wartości impedancji pętli zwarcia (ZS). W systemach elektrycznych, takich jak TN-S, ciągłość przewodów zasilających jest kluczowa dla zapewnienia bezpieczeństwa i efektywności instalacji. Poluzowany przewód może powodować niestabilne połączenia, co skutkuje nieprawidłowym działaniem urządzeń oraz może stwarzać zagrożenie pożarowe. W praktyce, aby zminimalizować ryzyko, należy regularnie kontrolować i testować wszystkie połączenia elektryczne, zgodnie z normami PN-IEC 60364, które podkreślają znaczenie właściwego montażu oraz konserwacji instalacji elektrycznych. Dobre praktyki obejmują także stosowanie narzędzi do pomiaru impedancji oraz odpowiednich technik diagnostycznych, aby wcześnie wykrywać problemy z połączeniami.

Pytanie 29

Jakie elementy wykorzystuje się w silnikach elektrycznych, aby chronić je przed negatywnymi skutkami wzrostu temperatury uzwojeń?

A. Termistor

B. Przekaźnik nadprądowy

C. Bezpiecznik

D. Wyłącznik silnikowy

Termistor to element półprzewodnikowy, który zmienia swoją rezystancję w zależności od temperatury. W silnikach elektrycznych termistory są powszechnie stosowane do monitorowania temperatury uzwojeń. Gdy temperatura wzrasta, rezystancja termistora zmienia się, co pozwala na wczesne wykrywanie przegrzewania. W praktyce, jeśli temperatura osiągnie ustalony próg, termistor może aktywować sygnał alarmowy lub bezpośrednio wyłączyć silnik, zapobiegając uszkodzeniom. Zastosowanie termistorów w silnikach elektrycznych jest zgodne z normami IEC 60034-1, które zalecają stosowanie odpowiednich zabezpieczeń termicznych w urządzeniach elektrycznych. Dobrą praktyką jest umieszczanie termistorów w pobliżu uzwojeń lub w ich konstrukcji, co pozwala na szybką reakcję na zmiany temperatury i ochronę przed przegrzewaniem, co może prowadzić do awarii. Termistory są stosowane nie tylko w silnikach, ale również w wielu aplikacjach, takich jak urządzenia AGD czy systemy HVAC, gdzie kontrola temperatury jest kluczowa dla prawidłowego funkcjonowania.

Pytanie 30

Jakiej informacji nie jest konieczne zawarcie w instrukcji użytkowania instalacji elektrycznych chronionych wyłącznikami nadmiarowo-prądowymi?

A. Wybory i konfiguracji urządzeń zabezpieczających

B. Terminów dotyczących prób oraz kontrolnych pomiarów

C. Zasad bezpieczeństwa przy realizacji prac eksploatacyjnych

D. Danych technicznych instalacji

Kiedy dobierasz urządzenia zabezpieczające, musisz naprawdę wiedzieć, co robisz i przeanalizować, jakie masz parametry techniczne. Instrukcja dotycząca instalacji elektrycznych, które mają wyłączniki nadmiarowo-prądowe, nie musi opisywać wszystkiego na szczegółowo, bo każdy przypadek jest inny i trzeba to dopasować do konkretnej sytuacji. W praktyce dobierasz te urządzenia na podstawie tego, jak duże masz obciążenie, jak wygląda sama instalacja i jakie są warunki pracy. Na przykład, wyłączniki nadmiarowo-prądowe powinny być wybierane zgodnie z normami PN-EN 60898. Ważne jest, żebyś wiedział, jakie są ich cechy – na przykład typ wyłącznika. Powinieneś to określić, analizując obciążenie i możliwe zagrożenia. Dlatego instrukcja eksploatacji koncentruje się na zasadach użytkowania, kontroli i konserwacji – to wszystko jest kluczowe, żeby zapewnić bezpieczeństwo i sprawność systemu.

Pytanie 31

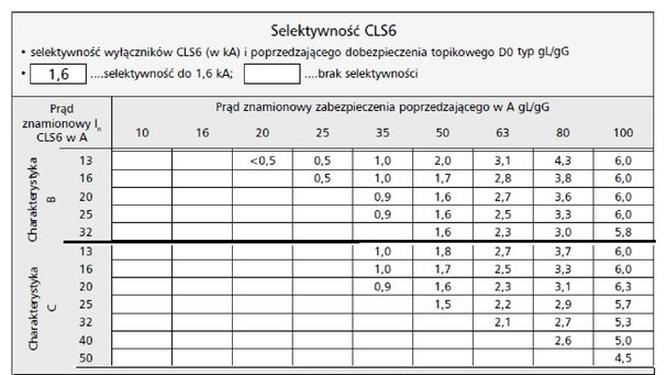

W obwodzie gniazd jednofazowych zabezpieczonym wyłącznikiem nadprądowym CLS6 B20, zmierzona impedancja pętli zwarcia Z_L-N wynosi 0,1 Ω. Na podstawie zamieszczonej tabeli dobierz najmniejszy prąd L-N znamionowy poprzedzającego wyłącznik zabezpieczenia topikowego tak, aby była zachowana selektywność zadziałania zabezpieczeń.

A. 80 A

B. 35 A

C. 50 A

D. 63 A

Wybór prądów znamionowych, takich jak 80 A, 50 A czy 35 A, jest niewłaściwy, ponieważ nie zapewniają one odpowiedniej selektywności w systemie zabezpieczeń. W przypadku wybrania 80 A, ryzyko polega na tym, że przy zwarciu mogą zadziałać obydwa wyłączniki, co prowadzi do niepożądanych skutków, takich jak uszkodzenie urządzeń oraz przerwy w zasilaniu większej ilości obwodów. Z kolei prąd znamionowy 50 A może nie zapewnić wystarczającej ochrony przy niskich wartościach impedancji pętli zwarcia, co spowoduje, że wyłącznik nadprądowy nie zadziała wystarczająco szybko. Odpowiedź 35 A również nie jest wystarczająca, ponieważ przy takim ustawieniu ryzyko zadziałania wyłącznika topikowego przy zwarciu wzrasta, co z kolei prowadzi do braku selektywności i może skutkować uszkodzeniem instalacji. Błędem myślowym jest tu uwzględnienie jedynie wartości prądu znamionowego, bez zrozumienia kontekstu działania wyłączników oraz ich charakterystyk czasowo-prądowych. Właściwe podejście do doboru zabezpieczeń opiera się na analizie warunków pracy instalacji oraz odpowiednich norm, takich jak PN-EN 60947-2, które wskazują na konieczność zapewnienia selektywności, co jest kluczowe dla bezpieczeństwa i efektywności systemów elektrycznych.

Pytanie 32

Jak często, według podanych w tabeli i zalecanych przez Prawo Budowlane czasookresów, należy wykonywać pomiary okresowe skuteczności ochrony przeciwporażeniowej i rezystancji izolacji instalacji elektrycznych w szkołach?

Zalecana częstotliwość wykonywania okresowych badań sprawności technicznej instalacji elektrycznych w zależności od warunków środowiskowych
Lp.	Rodzaj pomieszczenia	Pomiar skuteczności ochrony przeciwporażeniowej (nie rzadziej niż):	Pomiar rezystancji izolacji (nie rzadziej niż):
1	O wyziewach żrących	1 rok	1 rok
2	Zagrożonych wybuchem	1 rok	1 rok
3	Otwarta przestrzeń	1 rok	5 lat
4	Wilgotne i bardzo wilgotne (o wilgotności względnej 75-100%)	1 rok	5 lat
5	Gorące (temperatura powyżej 35 °C)	1 rok	5 lat
6	Zagrożone pożarem	5 lat	1 rok
7	Stwarzające zagrożenie dla ludzi (ZL I, ZL II, ZL III)	5 lat	1 rok
8	Zapylone	5 lat	5 lat

	Pomiar skuteczności ochrony przeciwporażeniowej (nie rzadziej niż):	Pomiar rezystancji izolacji (nie rzadziej niż):
A	1 rok	1 rok
B	1 rok	5 lat
C	5 lat	1 rok
D	5 lat	5 lat

A. D.

B. A.

C. B.

D. C.

Odpowiedź C jest prawidłowa, ponieważ zgodnie z obowiązującymi przepisami prawa budowlanego oraz standardami technicznymi, pomiary skuteczności ochrony przeciwporażeniowej w szkołach powinny być przeprowadzane co 5 lat, natomiast pomiary rezystancji izolacji wymagają okresowego sprawdzania co rok. Takie podejście ma na celu zapewnienie bezpieczeństwa użytkowników obiektów edukacyjnych, gdzie prawidłowa ochrona przed porażeniem prądem elektrycznym jest kluczowa. Przykładowo, w przypadku awarii systemów ochronnych, konsekwencje mogą być nie tylko materialne, ale przede wszystkim zdrowotne, zagrażające życiu uczniów i personelu. Regularne kontrole pozwalają na wczesne wykrycie potencjalnych usterek, co z kolei przyczynia się do zmniejszenia ryzyka wypadków. Warto zwrócić uwagę na standardy, takie jak PN-IEC 60364, które szczegółowo regulują wymagania dotyczące instalacji elektrycznych oraz ich okresowej konserwacji. Przestrzeganie tych zasad jest nie tylko obowiązkiem, ale również najlepszą praktyką w zarządzaniu bezpieczeństwem elektrycznym w obiektach edukacyjnych.

Pytanie 33

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 34

Jaka jest dopuszczalna moc trójfazowych silników indukcyjnych włączanych do sieci elektroenergetycznej o napięciu 400 V?

	Przy włączaniu bezpośrednim	Przy włączaniu za pomocą przełącznika gwiazda-trójkąt
A.	1,5 kW	4 kW
B.	1,5 kW	5,5 kW
C.	5,5 kW	10 kW
D.	5,5 kW	15 kW

A. B.

B. A.

C. D.

D. C.

Odpowiedź D jest poprawna, ponieważ zgodnie z normami i przepisami dotyczącymi instalacji elektrycznych oraz tabelami dopuszczalnych mocy silników, trójfazowe silniki indukcyjne mogą być podłączane do sieci 400 V z mocą do 5,5 kW w przypadku bezpośredniego włączenia. W przypadku zastosowania przełącznika gwiazda-trójkąt, moc ta może wzrosnąć do 15 kW. Takie podejście jest zgodne z zasadami bezpieczeństwa i efektywności energetycznej, które są kluczowe w projektowaniu systemów elektroenergetycznych. Ważne jest, aby zawsze stosować się do zaleceń producentów oraz standardów branżowych, takich jak PN-EN 60204-1, które obejmują wymagania dotyczące urządzeń elektrycznych. W praktyce, znajomość tych parametrów jest niezbędna dla inżynierów zajmujących się projektowaniem instalacji elektrycznych, aby zapewnić optymalną wydajność i bezpieczeństwo operacji silników w różnych aplikacjach przemysłowych.

Pytanie 35

Jaki parametr transformatora zmieni się, gdy podczas jego przezwajania w uzwojeniu wtórnym użyto drutu nawojowego o mniejszej średnicy?

A. Przekładnia napięciowa

B. Straty w rdzeniu

C. Straty w uzwojeniu

D. Przekładnia zwojowa

Wybór odpowiedzi dotyczącej strat w uzwojeniu jest słuszny, ponieważ zastosowanie drutu nawojowego o mniejszej średnicy w uzwojeniu wtórnym transformatora prowadzi do zwiększenia oporu elektrycznego tego uzwojenia. Mniejsza średnica drutu przekłada się na większą rezystancję, co w konsekwencji powoduje większe straty energii w postaci ciepła. Zgodnie z zasadą Joule'a, straty te są proporcjonalne do kwadratu prądu oraz oporu (P=I²R). W praktyce, większe straty w uzwojeniu mogą prowadzić do obniżenia efektywności transformatora, a w skrajnych przypadkach do przegrzewania się uzwojeń, co negatywnie wpływa na jego trwałość i bezpieczeństwo eksploatacji. Ważne jest, aby projektując uzwojenia transformatora, stosować materiały o odpowiednich parametrach, które zminimalizują straty energii, co jest zgodne z najlepszymi praktykami branżowymi, takimi jak normy IEC 60076 dotyczące transformatorów.

Pytanie 36

W trakcie remontu instalacji zasilającej silnik betoniarki wymieniono wtyk na nowy, przedstawiony na rysunku. Wtyk połączony jest z silnikiem przewodem OWY 4×2,5 mm². W trakcie wymiany wtyku monter pomylił się i połączył żyłę PE przewodu z biegunem oznaczonym we wtyku symbolem N. Jakie mogą być skutki tej pomyłki?
silnika.

A. Wyłącznik RCD zadziała w momencie podłączenia wtyku do gniazda.

B. Silnik będzie pracował z mocą mniejszą od znamionowej.

C. Wyłącznik nadprądowy nie zadziała w przypadku zwarcia międzyfazowego w uzwojeniu

D. Wirnik silnika zmieni kierunek wirowania na przeciwny.

Wyłącznik różnicowoprądowy (RCD) ma kluczowe znaczenie w systemach zasilania, zwłaszcza w przypadku urządzeń elektrycznych, takich jak silniki betoniarki. Działa on na zasadzie wykrywania różnicy prądów między przewodem fazowym a neutralnym. W sytuacji, gdy przewód PE (ochronny) zostanie podłączony do bieguna oznaczonego symbolem N (neutralnym), prąd zaczyna płynąć przez przewód ochronny. To zjawisko wywołuje różnicę prądów, co skutkuje zadziałaniem RCD. W rezultacie, zasilanie jest odcinane, co zapobiega potencjalnemu porażeniu prądem elektrycznym. W praktyce, stosowanie RCD jest standardem w instalacjach elektrycznych, zwłaszcza w miejscach narażonych na działanie wilgoci. RCD powinny być używane w połączeniu z odpowiednimi zabezpieczeniami, takimi jak wyłączniki nadprądowe. Zmniejsza to ryzyko awarii i zapewnia bezpieczeństwo użytkowników. Dlatego też, poprawne podłączenie przewodów do wtyków jest kluczowe dla prawidłowego działania całego systemu. W przypadku jakichkolwiek wątpliwości, zawsze należy konsultować się z wykwalifikowanym elektrykiem.

Pytanie 37

Dodatkowy przewód ochronny w instalacji wykonanej przewodem LYd 750 4x2,5 zamocowanej na uchwytach na ścianie piwnicy powinien być oznaczony symbolem

A. YDY 450/750 1x2,5

B. Dyd 750 1x4

C. LYc 300/500 1x6

D. ADY 750 1x2,5

Wybór innych oznaczeń przewodów, takich jak YDY 450/750 1x2,5, ADY 750 1x2,5 czy LYc 300/500 1x6, wskazuje na nieporozumienie w zakresie doboru przewodów ochronnych w instalacjach elektrycznych. Przewód YDY 450/750 1x2,5 charakteryzuje się niższą klasą napięciową, co sprawia, że nie jest odpowiedni do zastosowań, gdzie występują napięcia do 750V. Podobnie przewód ADY 750 1x2,5, mimo że oznaczenie sugeruje, iż jest przystosowany do napięcia 750V, nie spełnia wymogów dotyczących ochrony, które są kluczowe w instalacjach z przewodami LYd. Z kolei przewód LYc 300/500 1x6 ma oznaczenie wskazujące na jeszcze niższe napięcie i nieodpowiednią średnicę, co czyni go nieodpowiednim do warunków wymagających solidnej ochrony. Typowym błędem myślowym, prowadzącym do wyboru tych przewodów, jest skupienie się wyłącznie na oznaczeniu napięcia, bez uwzględnienia ich rzeczywistej charakterystyki oraz przeznaczenia. Kluczowe jest, aby przy doborze przewodów nie tylko kierować się wartościami napięcia, ale również odpowiednimi normami bezpieczeństwa, jak PN-IEC 60364, które określają wymagania dla instalacji elektrycznych. W praktyce, stosowanie niewłaściwych przewodów może prowadzić do poważnych skutków, takich jak uszkodzenia sprzętu, a co gorsza, zagrożenia dla życia użytkowników.

Pytanie 38

Wybierz osprzęt, który należy zastosować do wykonania instalacji elektrycznej w ścianach wykonanych z płyt gipsowo-kartonowych.

A. Osprzęt 3.

B. Osprzęt 2.

C. Osprzęt 1.

D. Osprzęt 4.

W instalacjach prowadzonych w ścianach z płyt gipsowo‑kartonowych stosuje się specjalny osprzęt podtynkowy przeznaczony do ścian lekkich, czyli tzw. puszki instalacyjne do płyt GK (czasem mówi się „puszki do karton‑gipsu”). Różnią się one od zwykłych puszek podtynkowych do murów tym, że mocuje się je w otworze wyciętym w płycie, a nie zalewa w tynku czy w betonie. Mają rozkładane „łapki” lub skrzydełka dociskowe, które po dokręceniu śrub rozpierają się za płytą i stabilnie trzymają puszkę w cienkiej ściance. Dzięki temu osprzęt (gniazda, łączniki, ściemniacze itp.) nie wypada, nie rusza się i spełnia wymagania mechaniczne. W praktyce, przy montażu instalacji w GK, najpierw prowadzi się przewody w przestrzeni między płytami (w ruszcie stalowym lub drewnianym), a następnie w wyznaczonych miejscach wycina się otwory otwornicą o odpowiedniej średnicy (najczęściej 60–68 mm) i montuje puszki do płyt GK. Dopiero do takich puszek można poprawnie zamocować osprzęt podtynkowy. Zgodnie z dobrymi praktykami i zaleceniami producentów, nie wolno wciskać zwykłych puszek do muru w płytę GK ani montować osprzętu „na wkręty do płyty”, bo nie zapewnia to odpowiedniej wytrzymałości, ochrony przewodów oraz stopnia ochrony IP. W normach dotyczących instalacji w budynkach (np. PN‑HD 60364) kładzie się nacisk na dobór osprzętu odpowiedniego do rodzaju podłoża i sposobu prowadzenia przewodów, a puszki do GK są właśnie takim dedykowanym rozwiązaniem do ścian lekkich szkieletowych.

Pytanie 39

Którego typu wkładki bezpiecznikowe należy zastosować w półprzewodnikowym układzie energoelektronicznym przestawionym na schemacie?

A. gB

B. gR

C. gTr

D. aM

Wybór niewłaściwego typu wkładki bezpiecznikowej może prowadzić do poważnych konsekwencji w układach energoelektronicznych. Typ gB, mimo że jest powszechnie stosowany w różnych aplikacjach, nie jest optymalnym rozwiązaniem dla układów z półprzewodnikami. Jego wolniejszy czas reakcji w przypadku zwarcia powoduje, że może on nie zabezpieczyć wrażliwych elementów przed uszkodzeniem, co w praktyce może prowadzić do awarii całego systemu. Wkładki gR, z drugiej strony, są zaprojektowane specjalnie z myślą o takich zastosowaniach, oferując szybszą reakcję i lepszą ochronę. Podobnie, wkładki gTr są dedykowane do innych typów aplikacji, takich jak silniki elektryczne, ale nie są odpowiednie dla układów półprzewodnikowych. Typ aM, znany z zastosowania w obwodach prądu stałego, również nie zapewnia wymaganej ochrony przed prądami zwarciowymi w systemach, gdzie występują półprzewodniki. Stosowanie niewłaściwych wkładek może prowadzić do błędnych wniosków na temat ich efektywności oraz bezpieczeństwa, co jest szczególnie istotne w kontekście projektowania nowoczesnych systemów energoelektronicznych. Problemy związane z ich zastosowaniem mogą wynikać z niepełnego zrozumienia różnic między różnymi typami wkładek oraz ich właściwościami w kontekście ochrony komponentów elektrotechnicznych.

Pytanie 40

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Rozpocznij nowy egzamin

Powrót do strony głównej
