Pytanie 1
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Wyniki egzaminu
Informacje o egzaminie:
- Zawód: Technik elektronik
- Kwalifikacja: ELM.05 - Eksploatacja urządzeń elektronicznych
- Data rozpoczęcia: 17 grudnia 2025 20:28
- Data zakończenia: 17 grudnia 2025 20:35
Egzamin zdany!
Wynik: 37/40 punktów (92,5%)
Wymagane minimum: 20 punktów (50%)
Szczegółowe wyniki:
Pytanie 2
Karta pomiarowa przedstawia parametry katalogowe i zmierzone zasilacza stabilizowanego. Który parametr nie spełnia wymagania katalogowego?
| Parametry katalogowe | Wartości zmierzone | |
|---|---|---|
| Napięcie wejściowe | 24 V ±10% | 22 V |
| Maksymalny prąd wyjścia | 1,5 A ±10% | 1,4 A |
| Napięcie wyjściowe | 14 V ±5% | 14,5 V |
| Maksymalne napięcie tętnień | 200 mVpp ±5% | 215 mVpp |
| Sprawność energetyczna | 55%÷85% | 85% |
| Zakres temperatury pracy | 0÷40°C | 35°C |
A. Maksymalne napięcie tętnień.
B. Sprawność energetyczna.
C. Napięcie wejściowe.
D. Maksymalny prąd wyjścia.
Maksymalne napięcie tętnień jest kluczowym parametrem w ocenie jakości zasilacza stabilizowanego. W tej sytuacji, wartość zmierzona przekracza dopuszczalny poziom tolerancji określony w specyfikacji producenta, co oznacza, że zasilacz nie spełnia wymaganych norm. Zasilacze stabilizowane powinny charakteryzować się niskim poziomem tętnień, aby zapewnić stabilne i czyste napięcie na wyjściu, co jest szczególnie istotne w zastosowaniach wymagających wysokiej niezawodności, takich jak systemy audio, medyczne czy telekomunikacyjne. Dobre praktyki branżowe sugerują, aby wartość tętnień nie przekraczała określonego poziomu, co zapewnia poprawne działanie podłączonych urządzeń. W przypadku zasilaczy, normy takie jak IEC 61000-3-2 definiują maksymalne wartości tętnień, które powinny być przestrzegane. Zrozumienie znaczenia napięcia tętnień jest więc niezbędne dla inżynierów zajmujących się projektowaniem i testowaniem urządzeń elektronicznych, ponieważ przekroczenie tolerancji może prowadzić do awarii komponentów oraz nieprawidłowego działania całego systemu.
Pytanie 3
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 4
Która z funkcji w oprogramowaniu EDA zajmuje się wyznaczaniem ścieżek przy projektowaniu układów PCB?
A. RuleCheck
B. Annotation
C. Routing
D. Placing
Routing to kluczowa funkcja w programach EDA (Electronic Design Automation), która odpowiada za wytyczanie ścieżek w projektowaniu obwodów drukowanych (PCB). Proces ten polega na automatycznym lub półautomatycznym tworzeniu połączeń między komponentami na płycie, zgodnie z określonymi regułami projektowymi i wymaganiami elektrycznymi. Dobrze zaprojektowany routing nie tylko zapewnia prawidłowe połączenia, ale również minimalizuje interferencje elektromagnetyczne, optymalizuje długości ścieżek oraz ułatwia proces produkcji. W praktyce, inżynierowie często korzystają z algorytmów routingu, które uwzględniają różne czynniki, takie jak szerokość ścieżek, odstępy między nimi, a także charakterystykę sygnałów. Zgodnie z najlepszymi praktykami, routing powinien być wykonywany z uwzględnieniem zasad projektowania, takich jak DFM (Design for Manufacturing) i DFT (Design for Testability), co przyczynia się do efektywności produkcji i późniejszej diagnostyki.
Pytanie 5
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 6
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 7
Podane w tabeli parametry techniczne charakteryzują
| Dane techniczne | |
|---|---|
| Zaawansowany Dekoder MPEG H.264 | |
| Obsługa Full HD 1920x1089i, 1920x720p, 720x576p | |
| Odtwarzanie MKV H.264 HD | |
| Wejścia: RF In, USB | |
| Wyjścia: HDMI, SCART, Coaxial, RF Out | |
| Obsługa dysków twardych | |
| Funkcja nagrywania z TV | |
| Zakres częstotliwości VHF – H 174-230 MHz, UHF 470- 866 MHz | |
| Poziom sygnału 78 dBM-20 dBm | |
| Modulacja: QPSK, 16 QAM, 64 QAM | |
| Obsługiwane formaty plików: · graficzne: BMP, JPG, · muzyczne: MP3, WMA, WAV, · video: MPEG1/2/4/ HD, XVID HD, AVI, VOB. | |
A. tuner DVB-S
B. projektor DLP
C. tuner DVB-T
D. odtwarzacz DVD
Poprawna odpowiedź to tuner DVB-T, ponieważ parametry techniczne przedstawione w tabeli wskazują na urządzenie zdolne do odbioru sygnału telewizyjnego w standardzie DVB-T, co jest naziemnym standardem transmisji telewizji cyfrowej. Tuner DVB-T obsługuje różne rozdzielczości obrazu oraz kodeki, takie jak MPEG H.264, co pozwala na wysoką jakość obrazu i dźwięku. Dodatkowo, funkcja nagrywania TV jest często wbudowana w nowoczesne tunery, co umożliwia użytkownikom nagrywanie programów telewizyjnych na zewnętrzne nośniki. Warto zaznaczyć, że zakres częstotliwości VH i UHF oraz zastosowanie modulacji QPSK i 16 QAM, 64 QAM są charakterystyczne dla technologii DVB-T. Tuner DVB-T jest również zgodny z europejskimi standardami nadawania, co zapewnia jego powszechne zastosowanie w krajach Unii Europejskiej. Takie urządzenie jest idealne dla osób korzystających z naziemnej telewizji cyfrowej, oferując dostęp do szerokiej gamy kanałów telewizyjnych bez potrzeby wykupu subskrypcji.
Pytanie 8
Transformator, którego uzwojenie pierwotne składa się z 500 zwojów, jest zasilany z sieci o napięciu 230 V. Urządzenie to ma dwa uzwojenia wtórne. Ile zwojów musi mieć każde z tych uzwojeń, aby osiągnąć napięcie 2 x 23 V na zaciskach wtórnych transformatora?
A. 25
B. 100
C. 250
D. 50
Odpowiedź 50 zwojów uzwojenia wtórnego jest poprawna, ponieważ transformator działa na zasadzie proporcjonalności między liczbą zwojów w uzwojeniu pierwotnym a napięciem na uzwojeniu wtórnym. Zastosowanie wzoru: U1/U2 = N1/N2, gdzie U1 to napięcie pierwotne, U2 to napięcie wtórne, N1 to liczba zwojów w uzwojeniu pierwotnym, a N2 to liczba zwojów w uzwojeniu wtórnym, pozwala nam obliczyć, ile zwojów potrzeba, aby uzyskać pożądane napięcie. W tym przypadku mamy U1 = 230 V, a ponieważ chcemy uzyskać 23 V na każdym z uzwojeń wtórnych, U2 = 23 V. Zatem, stosując wzór: 230 V / 23 V = 500 zwojów / N2, otrzymujemy N2 = 50. W praktyce, takie transformatory są używane w zasilaczach niskonapięciowych, gdzie wymagane jest obniżenie napięcia do wartości bezpiecznych dla urządzeń elektronicznych. Dzięki zrozumieniu tej zasady, inżynierowie mogą projektować układy zasilające z odpowiednimi parametrami elektrycznymi, co jest kluczowe dla zapewnienia efektywności i bezpieczeństwa w aplikacjach przemysłowych oraz domowych.
Pytanie 9
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 10
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 11
Który z pokazanych na rysunku piktogramów ostrzega użytkownika przed możliwością samoczynnego uruchomienia się urządzenia?
A. A.
B. B.
C. C.
D. D.
Piktogram A jest uznawany za standardowy symbol ostrzegawczy, który informuje o ryzyku samoczynnego uruchomienia się urządzenia. Jego forma, przypominająca spiralne koło zębate, jest powszechnie stosowana w przemyśle, aby zwrócić uwagę użytkowników na potencjalne zagrożenia związane z obsługą maszyn. W praktyce, identyfikacja tego typu sygnałów jest kluczowa dla zapewnienia bezpieczeństwa w miejscu pracy. Pracownicy obsługujący maszyny muszą być świadomi ryzyka, jakie niesie ze sobą niewłaściwe postępowanie, a piktogramy stanowią ważny element systemu zarządzania bezpieczeństwem. Zgodnie z normami ISO 7010 oraz dyrektywami Unii Europejskiej, odpowiednie oznakowanie maszyn i urządzeń jest obowiązkowe, co podkreśla znaczenie piktogramów w codziennej praktyce. Właściwe zrozumienie ich znaczenia i zachowanie ostrożności przy obsłudze sprzętu są kluczowe dla zapobiegania wypadkom oraz zapewnienia bezpiecznego środowiska pracy.
Pytanie 12
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 13
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 14
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 15
Jak wygląda poziom sygnału w.cz. po przejściu przez tłumik o tłumieniu -20 dB, jeżeli poziom sygnału na wejściu wynosi 40 dBmV?
A. 60 dB
B. 70 dBmV
C. 20 dB
D. 20 dBmV
Poprawna odpowiedź to 20 dBmV, co wynika z zastosowania wzoru na poziom sygnału po przejściu przez tłumik. Tłumik o tłumieniu -20 dB oznacza, że sygnał zostaje osłabiony o 20 dB. Wzór do obliczeń wygląda następująco: Poziom sygnału wyjściowego (dBmV) = Poziom sygnału wejściowego (dBmV) - Tłumienie (dB). Zatem, 40 dBmV - 20 dB = 20 dBmV. Tego rodzaju obliczenia są powszechnie stosowane w dziedzinie telekomunikacji, gdzie precyzyjne zarządzanie poziomami sygnałów jest kluczowe dla zapewnienia wysokiej jakości transmisji. W praktyce, znajomość wartości tłumienia jest niezbędna do projektowania systemów antenowych oraz optymalizacji sygnałów w sieciach kablowych i bezprzewodowych. Warto również pamiętać, że w telekomunikacji standardem jest dążenie do minimalizacji strat sygnału, co podkreśla znaczenie wysokiej jakości komponentów oraz staranności w ich instalacji.
Pytanie 16

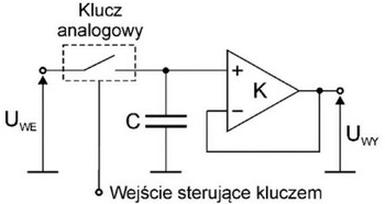

W układzie próbkującym z pamięcią doszło do uszkodzenia kondensatora, który w wyniku usterki stanowi przerwę. W uszkodzonym układzie, przy włączonym kluczu, napięcie na wyjściu UWY będzie
A. równe napięciu wejściowemu UWE.
B. równe dodatniemu napięciu zasilania wzmacniacza.
C. równe zero niezależnie od wartości UWE.
D. oscylowało wokół wyjściowego napięcia niezrównoważenia.
Odpowiedź 'równe napięciu wejściowemu UWE' jest poprawna, ponieważ w przypadku uszkodzenia kondensatora w układzie próbkującym z pamięcią, kondensator nie będzie w stanie przechowywać napięcia próbki. W sytuacji, gdy klucz analogowy jest włączony, napięcie na wyjściu wzmacniacza operacyjnego będzie bezpośrednio równe napięciu wejściowemu. W praktyce, taki układ jest często stosowany w przetwornikach analogowo-cyfrowych, gdzie kondensator pełni kluczową rolę w stabilizacji wartości mierzonego sygnału. Uszkodzenie kondensatora skutkuje brakiem możliwości próbkowania i przechowywania wartości sygnału, co w rezultacie prowadzi do bezpośredniego przekazywania sygnału wejściowego na wyjście, co jest zgodne z zasadami działania wzmacniaczy operacyjnych. Zrozumienie tego mechanizmu jest istotne w kontekście projektowania układów elektronicznych, gdzie kondensatory odgrywają fundamentalną rolę w stabilizacji i przetwarzaniu sygnałów.
Pytanie 17
Dołączenie obciążenia R do przedstawionego na rysunku dzielnika napięcia
A. spowoduje spadek napięcia na rezystorze R2
B. nie zmieni wartości napięcia na R2
C. spowoduje wzrost napięcia na rezystorze R2
D. spowoduje wzrost lub spadek napięcia na rezystorze R2, zależnie od wartości R
Dołączenie obciążenia R równolegle do rezystora R2 w dzielniku napięcia powoduje spadek napięcia na R2. Wynika to z faktu, że dodanie rezystora obniża całkowitą rezystancję układu, co prowadzi do zwiększenia przepływającego przez obwód prądu. Zgodnie z prawem Ohma, napięcie na rezystorze jest iloczynem prądu i jego rezystancji, stąd większy prąd wywołuje mniejsze napięcie na R2, które jest teraz dzielone z rezystorem R. W praktyce, taki układ jest często wykorzystywany w obwodach pomiarowych, gdzie zmieniające się obciążenie musi być uwzględnione w obliczeniach. Kluczowe jest, aby dobrze rozumieć zasady działania dzielników napięcia, co jest standardową praktyką w projektowaniu układów elektronicznych. Tego rodzaju analizy są niezbędne w kontekście inżynierii elektrycznej i elektroniki, gdzie precyzyjne zarządzanie napięciami i prądami jest kluczowe dla stabilności i wydajności systemu.
Pytanie 18
Port USB stanowi uniwersalną magistralę
A. szeregowo-równoległa
B. szeregowa
C. równoległa
D. równoległo-szeregowa
Odpowiedź 'szeregowa' jest poprawna, ponieważ standard USB (Universal Serial Bus) opiera się na komunikacji szeregowej. W systemach szeregowych dane są przesyłane pojedynczo, co pozwala na mniejsze wymagania dotyczące kabli oraz uproszczoną architekturę połączeń. W praktyce oznacza to, że urządzenia USB są w stanie komunikować się z komputerem, wymieniając dane jeden bit po drugim, co jest bardziej efektywne w kontekście długości kabli oraz kosztów produkcji. Ponadto, architektura szeregowa USB umożliwia złożone operacje, takie jak 'hot swapping', czyli podłączanie i odłączanie urządzeń bez konieczności wyłączania komputera. W branży IT standardy USB są szeroko stosowane w celu zapewnienia interoperacyjności urządzeń, co czyni je kluczowym elementem zarówno w zastosowaniach biurowych, jak i w produkcji. Przykładem zastosowania USB są myszki komputerowe, klawiatury, a także urządzenia peryferyjne, takie jak drukarki i skanery, które korzystają z tej samej magistrali do wymiany danych, co umożliwia ich łatwą integrację z komputerami.
Pytanie 19
Na który z parametrów fali nośnej oddziałuje sygnał modulujący w modulacji PM?
A. Pulsacji
B. Częstotliwości
C. Amplitudy
D. Fazy
Odpowiedzi, które sugerują, że sygnał modulujący wpływa na pulsację, amplitudę lub częstotliwość fali nośnej, są mylne, ponieważ nie odzwierciedlają zasad działania modulacji fazy. Pulsacja odnosi się do częstotliwości sygnału, a nie do fazy, przez co nie stanowi kluczowego elementu w PM. Amplituda natomiast jest stała w przypadku modulacji fazy, co oznacza, że zmiany amplitudy nie mają miejsca, co wprowadza w błąd użytkowników, sugerując, że modulacja mogłaby wpływać na tę wielkość. Z kolei częstotliwość odnosi się do modulacji częstotliwości (FM), która zmienia częstotliwość fali nośnej w odpowiedzi na sygnał modulujący. Przykładem tego błędnego zrozumienia może być mylenie PM z FM, co jest powszechnym błędem wśród osób, które nie mają doświadczenia w obszarze telekomunikacji. W rzeczywistości, kluczowym aspektem modulacji fazy jest to, że zmiany sygnału modulującego wpływają na kąt, w którym fala nośna jest przesunięta, a nie na jej amplitudę czy częstotliwość. Zrozumienie tego różnicowania jest niezbędne, aby prawidłowo stosować techniki modulacji w praktycznych aplikacjach telekomunikacyjnych.
Pytanie 20
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 21

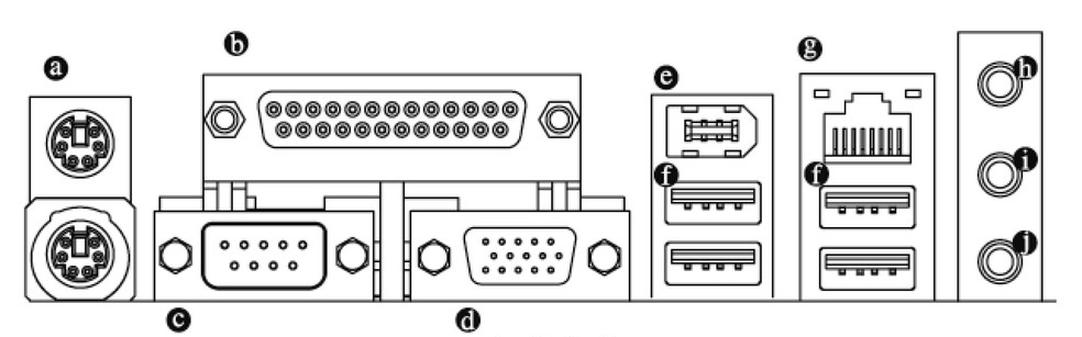

Panel tylni płyty komputerowej GIGABYTE model GA-K8N51GMF umożliwia podłączenie wielu urządzeń zewnętrznych. Oznaczone gniazda "a", "b", "c", "d", to kolejno:
A. RS-232, RS-485, VGA, LPT.
B. RS-232, LPT, DVI, VGA.
C. PS/2, RS-232, RS-485, VGA.
D. PS/2, LPT, RS-232, VGA.
Poprawna odpowiedź to PS/2, LPT, RS-232, VGA. Gniazdo PS/2 jest klasycznym portem, który od lat służy do podłączania urządzeń wskazujących, takich jak klawiatury i myszy. Standard ten, mimo że ustępuje miejsca nowocześniejszym interfejsom USB, wciąż bywa stosowany w niektórych systemach ze względu na swoją niezawodność. Port LPT, znany również jako port równoległy, był powszechnie wykorzystywany do podłączania drukarek, zwłaszcza w starszych urządzeniach. W czasach, gdy drukowanie z komputera odbywało się głównie za pomocą połączeń równoległych, port LPT był standardem branżowym. Gniazdo RS-232, które jest portem szeregowym, ma swoje zastosowanie w komunikacji z urządzeniami takimi jak modemy i niektóre starsze urządzenia zewnętrzne. VGA to z kolei standardowy interfejs dla monitorów, który pozwala na przesyłanie sygnału wideo. Pomimo rozwoju technologii, VGA wciąż znajduje swoje miejsce w wielu aplikacjach i urządzeniach. Zrozumienie tych portów i ich zastosowań jest kluczowe dla każdego specjalisty w dziedzinie technologii komputerowej.
Pytanie 22
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 23
Zakładając, że bit D jest najbardziej znaczący, określ która cyfra pojawi się na wyświetlaczu siedmiosegmentowym?
A. 6
B. 8
C. 2
D. 4
Odpowiedź 6 jest poprawna, ponieważ wartość binarna 0110 odpowiada liczbie dziesiętnej 6. W systemie binarnym, każdy bit reprezentuje potęgę liczby 2, przy czym najbardziej znaczący bit (MSB) znajduje się po lewej stronie. W tej konkretnej sekwencji, odczytujemy wartość binarną jako: 0*2^3 + 1*2^2 + 1*2^1 + 0*2^0, co daje 0 + 4 + 2 + 0 = 6. Wyświetlacze siedmiosegmentowe, powszechnie stosowane w urządzeniach elektronicznych, takich jak zegary cyfrowe czy kalkulatory, wizualizują liczby poprzez zapalanie odpowiednich segmentów. W przypadku liczby 6, segmenty a, b, c, e, f oraz g muszą być aktywne. Zrozumienie konwersji z systemu binarnego na dziesiętny ma kluczowe znaczenie w programowaniu mikrokontrolerów oraz w projektowaniu układów cyfrowych, gdzie często zachodzi potrzeba przetwarzania danych w różnych systemach liczbowych. Dostosowanie wyświetlacza do konkretnego zastosowania, jak np. wyświetlanie wyników pomiarów, wymaga znajomości sposobu działania takich układów.
Pytanie 24
Serwisant otrzymał zgłoszenie od użytkownika tunera satelitarnego, który nie odbiera sygnału tylko na programach z polaryzacją V. Sygnał z anteny jest dostarczany do gniazda poprzez multiswitch. Jaką usterkę można podejrzewać?
A. Usterka w głowicy tunera
B. Zniszczone gniazdo antenowe
C. Uszkodzony multiswitch
D. Brak zasilania multiswitcha
Uszkodzony multiswitch to prawdopodobna przyczyna braku sygnału wyłącznie na programach z polaryzacją V. Multiswitch jest urządzeniem, które rozdziela sygnały z anteny satelitarnej na wiele wyjść, umożliwiając odbiór na różnych dekoderach. Każda polaryzacja (H i V) wymaga poprawnego działania multiswitcha, a jego uszkodzenie może prowadzić do sytuacji, w której jedna z polaryzacji nie jest właściwie przesyłana. W praktyce, przy uszkodzeniu multiswitcha, dekoder może odbierać sygnał z polaryzacji H, ale całkowicie tracić sygnał z polaryzacji V. Warto również sprawdzić, czy zasilanie multiswitcha jest prawidłowe i czy nie występują fizyczne uszkodzenia. Zgodnie z dobrymi praktykami serwisowymi, zaleca się regularne testowanie i konserwację sprzętu, aby uniknąć takich problemów. Ponadto, na etapie diagnostyki dobrze jest używać odpowiednich narzędzi, takich jak mierniki sygnału, aby dokładnie określić, gdzie leży problem z sygnałem.
Pytanie 25
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 26
Który komponent systemu alarmowego może być użyty do konfiguracji centrali?
A. Sygnalizator optyczny
B. Manipulator LED
C. Czujnik ruchu
D. Ekspander wejść
Manipulator LED, często nazywany również manipulatorem lub panelem sterującym, jest kluczowym elementem w instalacji alarmowej, który umożliwia użytkownikowi programowanie centrali oraz zarządzanie jej funkcjami. Dzięki manipulatorowi możliwe jest wprowadzanie kodów dostępu, zmian ustawień systemu, a także monitorowanie statusu alarmu. Przykładowo, w systemach alarmowych, takich jak te stosowane w zabezpieczeniach domów czy biur, manipulator LED pozwala na łatwe włączenie i wyłączenie alarmu, a także na konfigurację stref bezpieczeństwa. Dobrą praktyką jest korzystanie z manipulatorów z wyświetlaczem LED, które informują użytkownika o stanie systemu w sposób czytelny i zrozumiały. Warto również zaznaczyć, że w nowoczesnych systemach alarmowych manipulator może integrować dodatkowe funkcje, takie jak komunikacja z aplikacjami mobilnymi, co zwiększa wygodę użytkowania. W związku z tym, inwestowanie w wysokiej jakości manipulator LED jest kluczowym krokiem w budowie skutecznego systemu alarmowego.
Pytanie 27
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 28
Urządzenie, które sumuje sygnały o odmiennych częstotliwościach (pochodzące z różnych MUX’ów) z dwóch lub więcej anten odbiorczych, aby przesłać je do odbiornika przy pomocy jednego przewodu, to
A. zwrotnica antenowa
B. multiswitch
C. konwerter
D. głowica antenowa
Zwrotnica antenowa jest kluczowym urządzeniem w systemach telewizyjnych oraz radiowych, które umożliwia integrację sygnałów z wielu anten. Jej zastosowanie pozwala na efektywne przesyłanie różnorodnych sygnałów, pochodzących z różnych multipleksów (MUX’ów), jednym przewodem do odbiornika. W praktyce, zwrotnice antenowe są wykorzystywane w instalacjach domowych oraz większych systemach telewizyjnych, gdzie wymagane jest połączenie sygnałów z kilku źródeł, co znacząco redukuje liczbę potrzebnych kabli i ułatwia instalację. Z punktu widzenia branżowych standardów, zwrotnice antenowe muszą spełniać określone parametry dotyczące tłumienia sygnału, izolacji oraz pasma przenoszenia, aby zapewnić jak najwyższą jakość odbieranego sygnału. Dzięki zastosowaniu zwrotnic antenowych, możliwe jest również unikanie zakłóceń, co jest kluczowe w kontekście jakości odbioru sygnału. W związku z tym, są one szeroko rekomendowane w dokumentacji dotyczącej projektowania systemów antenowych.
Pytanie 29
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 30
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 31
W trakcie regularnych przeglądów nie przeprowadza się
A. analizy funkcjonowania urządzeń
B. instalacji nowych urządzeń
C. pomiarów weryfikacyjnych
D. oceny stanu technicznego
Instalacja nowych urządzeń nie jest częścią zakresu działań związanych z okresowymi przeglądami. Okresowe przeglądy są kluczowym procesem w zarządzaniu i konserwacji urządzeń technicznych, mającym na celu zapewnienie ich prawidłowego funkcjonowania oraz bezpieczeństwa użytkowników. W ich ramach dokonuje się analizy działania istniejących urządzeń, które obejmuje ocenę efektywności ich pracy oraz identyfikację potencjalnych problemów mogących wpłynąć na ich funkcjonowanie. Przykładem może być regularne sprawdzanie i kalibracja czujników w systemach automatyki przemysłowej, co pozwala na utrzymanie ich w optymalnym stanie. Niezwykle istotnym aspektem przeglądów jest także ocena stanu technicznego, która umożliwia wczesne wykrywanie uszkodzeń lub zużycia komponentów. Pomiary sprawdzające, takie jak testy wydajności czy pomiary napięcia, są kluczowe w zapewnieniu, że urządzenia działają zgodnie z wymaganiami norm i standardów bezpieczeństwa. W związku z tym, instalacja nowych urządzeń powinna być planowana jako osobny proces, związany z modernizacją lub rozbudową infrastruktury, a nie jako część rutynowych przeglądów.
Pytanie 32
Jaka jest wartość mocy traconej w stabilizatorze napięcia pracującym z prądem o wartości I = 1,8 A oraz z napięciami o wartościach U1= 20 V i U2= 15 V?
A. 1,8 W
B. 27 W
C. 9 W
D. 15 W
Moc tracona w stabilizatorze napięcia wynika z różnicy pomiędzy mocą wejściową a mocą wyjściową. W przypadku podanego zadania, przy prądzie I = 1,8 A oraz napięciach U1 = 20 V i U2 = 15 V, moc tracona oblicza się w następujący sposób: moc wejściowa to U1 * I = 20 V * 1,8 A = 36 W, natomiast moc wyjściowa to U2 * I = 15 V * 1,8 A = 27 W. W związku z tym moc tracona wynosi 36 W - 27 W = 9 W. Stabilizatory napięcia są powszechnie stosowane w elektronice, aby zapewnić stabilny poziom napięcia, co jest kluczowe dla poprawnego działania komponentów elektronicznych. Przykładami zastosowań stabilizatorów są zasilacze do urządzeń audio, systemy zasilania w komputerach czy urządzenia pomiarowe. Zgodnie z dobrymi praktykami inżynierskimi, dobór stabilizatora powinien uwzględniać nie tylko moc tracona, ale także efektywność i zarządzanie ciepłem, aby zapewnić długotrwałą i bezawaryjną pracę urządzenia.
Pytanie 33
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 34
Jakie narzędzie powinno zostać użyte do podłączenia czujnika (zasilanie +12 V oraz masa, styki alarmowe i sabotażowe w konfiguracji NC) do centrali alarmowej?
A. Wkrętak
B. Odsysacz
C. Lutownica
D. Zaciskarka
Wkrętak jest narzędziem niezbędnym do podłączenia czujki do centrali alarmowej, szczególnie gdy chodzi o zapewnienie solidnego i stabilnego połączenia elektrycznego. W przypadku czujek, zasilanie oraz styki alarmowe są często zabezpieczone śrubami, które należy odkręcić lub dokręcić. Użycie wkrętaka pozwala na precyzyjne manipulowanie tymi elementami, co jest kluczowe dla prawidłowego działania systemu alarmowego. Zastosowanie wkrętaka w tym kontekście jest zgodne z najlepszymi praktykami branżowymi, które zalecają nie tylko dbałość o poprawność połączeń, ale także ich bezpieczeństwo. Warto również podkreślić, że prawidłowe połączenie czujki z centralą alarmową ma kluczowe znaczenie dla jej funkcjonowania. Nieprawidłowe połączenia mogą prowadzić do fałszywych alarmów bądź całkowitego braku reakcji systemu na zdarzenia. Dlatego wybór odpowiednich narzędzi, takich jak wkrętak, jest fundamentalny w pracy z systemami zabezpieczeń, w których niezawodność i dokładność są kluczowe. Dobrze przeprowadzone połączenia są podstawą dla stabilności i wydajności całego systemu alarmowego.
Pytanie 35
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 36
Jaką ilość energii wykorzystało urządzenie o mocy 150 W, działające przez 12 godzin?
A. 0,18 kWh
B. 1,2 kWh
C. 0,6 kWh
D. 1,8 kWh
Żeby obliczyć, ile energii zużywa jakieś urządzenie, trzeba użyć wzoru: energia (w kWh) to moc (w kW) razy czas (w h). Weźmy na przykład sprzęt o mocy 150 W. Najpierw musimy tę moc przeliczyć na kilowaty, co wychodzi nam 0,15 kW. Potem, gdy pomnożymy to przez czas pracy, czyli 12 godzin, mamy 0,15 kW razy 12 h, co daje 1,8 kWh. To ważne, bo takie obliczenia pomagają nam oszczędzać energię i lepiej zarządzać wydatkami na prąd. Jak dobrze rozumiemy, jak to wszystko działa, łatwiej planować, ile wydamy na rachunki oraz podejmować mądre decyzje, jeśli chodzi o kupno energooszczędnych sprzętów. W praktyce, te wszystkie liczby są też podstawą etykiet energetycznych, które pokazują, jak efektywne są urządzenia. Warto więc regularnie patrzeć na to, ile energii zużywamy, bo to nie tylko pomoże zaoszczędzić pieniądze, ale też zmniejszyć nasz wpływ na środowisko.
Pytanie 37
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 38
Które z poniższych urządzeń elektronicznych wymaga zaprogramowania po jego zainstalowaniu, zanim zacznie działać?
A. Domofon cyfrowy
B. Detektor gazu
C. Telefon analogowy
D. Konwerter satelitarny
Domofon cyfrowy to urządzenie, które po zainstalowaniu wymaga zaprogramowania, aby móc w pełni wykorzystać jego funkcje. Konfiguracja domofonu obejmuje ustawienie numerów mieszkańców, przypisanie dzwonków do poszczególnych lokali oraz skonfigurowanie opcji komunikacji z mieszkańcami. W zależności od modelu, programowanie może obejmować także dodawanie użytkowników do systemu, definiowanie uprawnień czy integrację z innymi systemami zabezpieczeń w budynku. Przykłatami zastosowania są nowoczesne budynki mieszkalne, gdzie domofon cyfrowy współpracuje z systemami monitoringu oraz automatyki budynkowej, co podnosi komfort i bezpieczeństwo mieszkańców. Dobry projekt systemu domofonowego uwzględnia standardy branżowe, takie jak systemy interkomowe zgodne z normą IEC 60947-5-1, co zapewnia wysoką jakość i niezawodność działania tego typu urządzeń.
Pytanie 39
W skład urządzenia pomiarowego w automatycznym systemie regulacji wchodzi
A. przetwornik z członem wykonawczym
B. wyłącznie czujnik
C. przetwornik oraz regulator
D. czujnik oraz przetwornik
Urządzenie pomiarowe w automatyce to kluczowa sprawa! Składa się z czujnika i przetwornika. Czujnik to ten, który mierzy różne wartości, jak temperatura czy ciśnienie, i przekształca je na sygnał elektryczny. Na przykład, termopara to fajny czujnik, który właśnie tak działa – mierzy temperaturę i daje napięcie, które jest proporcjonalne do tej temperatury. Przetwornik z kolei zmienia ten sygnał elektryczny tak, żeby regulator mógł go zrozumieć. W praktyce to oznacza, że sygnał analogowy, jak na przykład napięcie z czujnika, zamienia się w sygnał cyfrowy, który komputery mogą analizować. Zintegrowany układ czujnika i przetwornika daje super możliwości, jeśli chodzi o monitorowanie i kontrolowanie różnych procesów, co jest mega istotne w wielu branżach, na przykład w przemyśle chemicznym czy automatyce budynkowej. Fajnie jest wiedzieć, że odpowiednie dobieranie czujników i przetworników w automatyzacji zapewnia precyzję i niezawodność systemów regulacji.
Pytanie 40
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
