Pytanie 1
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto, aby zobaczyć pełną treść.
Informacje o egzaminie
- Zawód: Technik mechatronik
- Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
- Rozpoczęcie: 22 września 2026 23:39
- Zakończenie: 22 września 2026 23:59
Egzamin zdany!
Wynik: 25/40 punktów (62,5%)
Wymagane minimum: 20 punktów (50%)
Twój wynik na tle innych
Twój wynik jest lepszy niż 43% podejść do kwalifikacji ELM.03.
Porównanie z 45970 zakończonymi podejściami do tej kwalifikacji (dane zbiorcze, bez wyników indywidualnych).
Taki sam wynik jak poprzednio (62,5%).
Zachowaj ten wynik na koncie
Załóż darmowe konto albo zaloguj się - ten egzamin przypiszemy do Twojego konta, więc wrócisz do swoich błędów, będziesz śledzić postęp i dostaniesz powtórki dobrane do Twoich odpowiedzi.
Analiza przebiegu egzaminu - sprawdź jak rozwiązywałeś pytania Przebieg egzaminu
Szczegółowe wyniki
Pytanie 2
Jakie urządzenie jest wykorzystywane do pomiaru kąta?
A. tachometr
B. termoelement
C. sensor ultradźwiękowy
D. resolverTwoja odpowiedź
Poprawna odpowiedź. Resolver jest precyzyjnym urządzeniem stosowanym do pomiaru położenia kątowego w różnych aplikacjach inżynieryjnych, takich jak robotyka, automatyka przemysłowa oraz w systemach kontroli ruchu. Działa na zasadzie pomiaru kątów za pomocą dwóch sygnałów elektrycznych, które są proporcjonalne do aktualnego kąta obrotu. Dzięki temu, resolver zapewnia wysoką dokładność oraz możliwość pracy w trudnych warunkach, takich jak wysokie temperatury czy wibracje. Znalezienie zastosowania w systemach sterowania serwonapędami to jeden z przykładów efektywnego wykorzystania resolvera, gdzie precyzja pomiaru jest kluczowa dla prawidłowego działania układów napędowych. W praktyce, stosowanie resolverów przyczynia się do poprawy efektywności operacyjnej oraz minimalizacji błędów w systemach automatyki, co jest zgodne z najlepszymi praktykami w branży inżynieryjnej.
Pytanie 3
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto, aby zobaczyć pełną treść.
Pytanie 4
Które urządzenie ma symbol graficzny taki jak na rysunku?
A. Filtr.
B. Smarownica.Twoja odpowiedź
C. Zawór spustowy.
D. Osuszacz powietrza.
Poprawna odpowiedź. Symbol graficzny przedstawiony na rysunku jednoznacznie wskazuje na smarownicę, która odgrywa kluczową rolę w utrzymaniu sprawności mechanizmów. Smarownice są stosowane w wielu branżach, w tym w motoryzacji, produkcji maszyn oraz w przemyśle lotniczym. Użycie smarów zmniejsza tarcie między ruchomymi elementami, co skutkuje zmniejszeniem zużycia, a tym samym wydłużeniem żywotności urządzeń. W praktyce, smarownice mogą być zintegrowane z systemami automatycznego smarowania, co pozwala na precyzyjne dawkowanie smaru, minimalizując ryzyko zarówno niedosmarowania, jak i przesmarowania. Zastosowanie symboli graficznych w dokumentacji technicznej jest zgodne z normami ISO, co ułatwia identyfikację urządzeń i ich funkcji. Przykłady zastosowań smarownic obejmują smarowanie łożysk, przekładni oraz innych elementów mechanicznych, gdzie kluczowe jest utrzymanie niskiego poziomu tarcia i zapobieganie uszkodzeniom.
Pytanie 5
Na którym rysunku przedstawiono muskuł pneumatyczny?
A. B.Poprawna odpowiedź
B. D.
C. A.
D. C.Twoja odpowiedź
Niepoprawna odpowiedź. Wybór niewłaściwej odpowiedzi może wynikać z mylnej interpretacji obrazu, co prowadzi do nieprawidłowego rozpoznania elementów mechanicznych. Opcje A, C i D mogą przedstawiać inne urządzenia mechaniczne, które różnią się od muskułu pneumatycznego zarówno w konstrukcji, jak i w zasadzie działania. Wiele osób myli muskuły pneumatyczne z innymi typami siłowników, takimi jak siłowniki hydrauliczne lub elektryczne, które operują na zupełnie innych zasadach. Siłowniki hydrauliczne wykorzystują płyn, co może prowadzić do większej siły, ale są bardziej skomplikowane w instalacji i konserwacji. Z kolei siłowniki elektryczne są uzależnione od zasilania elektrycznego i mogą być ograniczone pod względem siły i prędkości w porównaniu do siłowników pneumatycznych. Istotnym błędem myślowym jest założenie, że wszystkie siłowniki działają podobnie. Każdy typ tego urządzenia ma swoje specyficzne zastosowanie, zalety i ograniczenia, które powinny być brane pod uwagę przy wyborze rozwiązania. Zrozumienie tych różnic jest kluczowe dla efektywnego projektowania i wdrażania systemów automatyzacji, a nieprawidłowe rozpoznanie elementów może prowadzić do błędów w koncepcji całego projektu.
Pytanie 6
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto, aby zobaczyć pełną treść.
Pytanie 7
Jakiego rodzaju cieczy hydraulicznej powinno się użyć w urządzeniu hydrauliczny, które może być narażone na kontakt z otwartym ogniem?
A. HTG - produkowana na bazie olejów roślinnych, rozpuszczalna w wodzie
B. HV - dla urządzeń funkcjonujących w zmiennych warunkach temperatury
C. HFA - emulsja olejowo-wodna, mająca w składzie ponad 80 % wodyPoprawna odpowiedź
D. HT - ester syntetyczny, najlepiej ulegający biodegradacjiTwoja odpowiedź
Niepoprawna odpowiedź. Wybór odpowiedzi związanych z HT, HTG oraz HV nie odpowiada wymaganiom stawianym cieczy hydraulicznej pracującej w warunkach zagrożenia pożarowego. Ciekłe estry, takie jak HT, mimo że są bardziej ekologiczne i biodegradowalne, nie zapewniają wystarczającej ochrony przed ryzykiem pożaru, gdyż ich palność, choć obniżona, wciąż może stwarzać zagrożenie. Cieczy HTG, wytwarzane na bazie olejów roślinnych, oferują pewne korzyści ekologiczne, jednak ich nierozpuszczalność w wodzie sprawia, że w przypadku wycieku nie można liczyć na efekt chłodzący, co w warunkach kontaktu z ogniem jest niezwykle istotne. Z kolei ciecz HV, przeznaczona dla urządzeń pracujących w zróżnicowanych temperaturach, nie spełnia wymagań dla środowisk, gdzie kluczowe jest zachowanie niskiej palności. W kontekście bezpieczeństwa pożarowego, wybór niewłaściwej cieczy hydraulicznej może prowadzić do niebezpiecznych sytuacji, w których wycieki mogą zapalić się, narażając na straty materialne oraz zdrowotne. Zatem kluczowym błędem w myśleniu jest brak uwzględnienia aspektów związanych z palnością i bezpieczeństwem cieczy hydraulicznych w kontekście pracy w warunkach zagrożenia pożarowego.
Pytanie 8
Jaka powinna być wartość znamionowego napięcia zasilania urządzenia, aby mogło być zasilane przez zasilacz impulsowy o charakterystyce obciążeniowej przedstawionej na rysunku?
A. 80 V
B. 60 V
C. 150 VPoprawna odpowiedź
D. 160 VTwoja odpowiedź
Niepoprawna odpowiedź. Wybór niewłaściwego napięcia zasilania, takiego jak 60 V, 80 V czy 160 V, opiera się na częstych nieporozumieniach dotyczących charakterystyki pracy zasilaczy impulsowych. Napięcia te nie osiągają stanu gotowości zasilacza, co oznacza, że nie są w stanie zapewnić stabilnej pracy urządzenia. Przy 60 V zasilacz może znajdować się poniżej minimalnego napięcia roboczego, co prowadzi do niestabilności i braku wymaganej mocy na wyjściu. Podobnie, 80 V jest zbyt niskie, aby zasilacz mógł efektywnie funkcjonować w swoim optymalnym zakresie, co może skutkować zbyt małą mocą dostarczaną do urządzenia, a w konsekwencji niemożnością jego poprawnego działania. W przypadku 160 V, chociaż jest to napięcie wyższe niż wymagana wartość znamionowa, może prowadzić do przeciążenia zasilacza i uszkodzenia urządzenia. Zasilacze impulsowe mają określone limity napięcia, które muszą być przestrzegane, aby uniknąć awarii. Wartości te są często określane przez normy branżowe, takie jak IEC 60950, które regulują wymagania dotyczące bezpieczeństwa sprzętu elektrycznego. W związku z tym, dobór niewłaściwego napięcia zasilania wpływa nie tylko na funkcjonalność urządzenia, ale również na jego bezpieczeństwo oraz żywotność. Kluczowe jest zrozumienie, że stabilność napięcia zasilania jest fundamentem efektywności zasilania impulsowego, dlatego konieczne jest przestrzeganie zalecanych wartości znamionowych.
Pytanie 9
Który z przedstawionych sposobów ułożenia przewodu hydraulicznego jest prawidłowy?
A. B.Twoja odpowiedź
B. C.
C. A.
D. D.Poprawna odpowiedź
Niepoprawna odpowiedź. Zły wybór! To ułożenie przewodu hydraulicznego niestety nie jest odpowiednie, bo może sprawić, że system nie będzie działał jak należy. Opcje A, B i C mają te zagięcia pod ostrymi kątami, co jest naprawdę niekorzystne. Takie zagięcia mogą powodować wzrost oporu przepływu i przez to wydajność systemu leci na łeb na szyję. Niektórzy mogą myśleć, że te zagięcia to nic wielkiego, ale w praktyce prowadzą one do turbulencji, co może zdziałać niezłe szkody. A to nie koniec, bo ich skomplikowane układanie to także problem, jeśli chodzi o konserwację i naprawy. Z tego, co wiem, w hydraulice liczy się prostota, więc lepiej unikać zbędnych zakrętów. Warto trzymać się norm i dobrych praktyk, żeby zabezpieczyć system przed awariami i zagwarantować wydajność.
Pytanie 10
Z jaką maksymalną dokładnością można wykonać pomiar za pomocą suwmiarki przedstawionej na rysunku?
A. 0,02 mmPoprawna odpowiedź
B. 0,01 mmTwoja odpowiedź
C. 0,20 mm
D. 0,10 mm
Niepoprawna odpowiedź. Dokonując analizy odpowiedzi, które nie wskazują na najmniejszy podział suwmiarki wynoszący 0,02 mm, można zauważyć pewne powszechne nieporozumienia. Odpowiedzi wskazujące na 0,01 mm lub 0,20 mm sugerują, że użytkownik może mylić zakres pomiarowy z dokładnością pomiaru. Suwmiarka z podziałką 0,01 mm jest rzadko spotykana w standardowych narzędziach, a z reguły występuje w specjalistycznych miernikach cyfrowych, które są stosunkowo drogie i nie zawsze niezbędne w codziennych zastosowaniach. Z kolei odpowiedź 0,20 mm nie tylko znacznie różni się od rzeczywistego minimum, ale także wskazuje na brak zrozumienia, że suwmiarka jest w stanie zmierzyć znacznie mniejsze wartości. Tolerancje w projektowaniu i produkcji często wymagają znacznie wyższej precyzji, dlatego wykorzystanie narzędzi o niskiej dokładności (jak 0,20 mm) może prowadzić do błędów, które w sposób znaczący wpłyną na jakość i bezpieczeństwo końcowego produktu. Ponadto, w sytuacjach, gdzie precyzja jest kluczowa, takie podejście do pomiarów może być groźne, narażając na ryzyko nieprawidłowego montażu lub funkcjonowania mechanizmów. Dlatego kluczowe jest zrozumienie, jakie wartości są rzeczywiście osiągalne w danym narzędziu, aby zapewnić odpowiednią jakość i bezpieczeństwo produktów.
Pytanie 11
Który symbol graficzny oznacza sterowanie ręczne dźwignią?
A. B.
B. D.
C. A.Poprawna odpowiedź
D. C.Twoja odpowiedź
Niepoprawna odpowiedź. Wybór niewłaściwego symbolu do oznaczenia sterowania ręcznego dźwignią może prowadzić do poważnych konsekwencji w zakresie bezpieczeństwa i efektywności operacyjnej. Symbol graficzny, który nie przedstawia dźwigni z rękojeścią, może sugerować inne mechanizmy lub metody sterowania, takie jak automatyczne lub zdalne sterowanie, co może wprowadzać w błąd operatorów. Takie zamieszanie nie tylko utrudnia prawidłową obsługę maszyn, ale także zwiększa ryzyko wypadków w miejscu pracy. Operatorzy, którzy nie rozumieją różnicy między tymi symbolami, mogą nieświadomie używać niewłaściwych procedur, co prowadzi do nieefektywnego wykorzystania sprzętu. W przemyśle, gdzie precyzyjne działanie jest kluczowe, każdy błąd w identyfikacji symboli może skutkować nieprawidłowym działaniem urządzeń, co w konsekwencji wpłynie na wydajność produkcji. Dlatego istotne jest, aby pracownicy byli odpowiednio przeszkoleni w zakresie rozpoznawania i interpretacji symboli graficznych, co jest częścią standardów bezpieczeństwa i jakości, takich jak normy ISO. Opanowanie tych umiejętności jest niezbędne dla zapewnienia bezpiecznego i efektywnego środowiska pracy.
Pytanie 12
Jakim przyrządem mierzy się czas trwania skoku siłownika elektrycznego?
A. czujnikiem zegarowymTwoja odpowiedź
B. stoperemPoprawna odpowiedź
C. miliwoltomierzem
D. mikrometrem
Niepoprawna odpowiedź. Mikrometr, miliwoltomierz i czujnik zegarowy to narzędzia pomiarowe, które służą do różnych celów i nie są odpowiednie do bezpośredniego mierzenia czasu wykonania skoku siłownika elektrycznego. Mikrometr jest narzędziem do precyzyjnego pomiaru wymiarów liniowych, a jego zastosowanie w kontekście pomiaru czasu jest błędne, ponieważ nie ma on zdolności do rejestrowania upływu czasu ani do analizy dynamiki ruchu. Miliwoltomierz służy do pomiaru napięcia elektrycznego, co również nie ma związku z pomiarem czasu. Użycie miliwoltomierza do określenia wydajności siłownika mogłoby prowadzić do niepoprawnych wniosków, ponieważ nie dostarcza informacji o czasach reakcji. Czujnik zegarowy, chociaż może mierzyć czas, w kontekście skoków siłowników elektrycznych nie jest optymalnym rozwiązaniem ze względu na jego specyfikę stosowania. Czujniki te często wymagają manualnej obsługi i mogą nie być wystarczająco szybkie oraz dokładne w przypadku dynamicznych ruchów. W praktyce, aby uzyskać precyzyjne pomiary czasu reakcji siłowników elektrycznych, zaleca się użycie stopera, który oferuje automatyzację i większą dokładność, co jest istotne w kontekście wydajności i niezawodności systemów automatyzacji przemysłowej. Typowe błędy myślowe, które mogą prowadzić do wyboru niewłaściwego narzędzia, obejmują mylenie pomiarów fizycznych z czasem reakcji oraz brak zrozumienia specyfiki narzędzi pomiarowych.
Pytanie 13
Określ wartość rezystancji Rab między punktami a i b obwodu elektrycznego, przedstawionego na rysunku, po wystąpieniu zwarcia między punktami C i D.
A. 1 ΩTwoja odpowiedź
B. 2 Ω
C. 4 Ω
D. 0 Ω
Poprawna odpowiedź. Zgadza się! Poprawna odpowiedź to 1 Ω. Po zwarciu między punktami C i D, rezystory R2 i R3 są połączone równolegle. W tym przypadku ich rezystancja równoległa oblicza się według wzoru 1/R = 1/R2 + 1/R3. Jednakże, ponieważ zwarcie powoduje, że rezystory te są praktycznie wyłączone z obwodu, całkowita rezystancja między punktami A i B wynosi 0 Ω, co oznacza, że przepływ prądu jest nieograniczony. W praktyce, w systemach elektrycznych, takie zjawiska są niebezpieczne i prowadzą do uszkodzenia elementów układów. W przypadku projektowania obwodów, kluczowe jest uwzględnienie potencjalnych zwarć, dostosowując dobór komponentów oraz stosując odpowiednie zabezpieczenia, takie jak bezpieczniki czy wyłączniki różnicowoprądowe, które zapobiegają skutkom zwarć i zapewniają bezpieczeństwo użytkowników.
Pytanie 14
Podczas prac związanych z montażem mechatronicznych elementów konstrukcyjnych na znacznej wysokości, co należy założyć?
A. buty ochronne
B. okulary ochronne
C. maskę przeciwpyłową
D. kask ochronnyTwoja odpowiedź
Poprawna odpowiedź. Kask ochronny jest kluczowym elementem wyposażenia ochronnego podczas prac na wysokości, zwłaszcza przy montażu mechatronicznych elementów konstrukcyjnych. Jego głównym zadaniem jest ochrona głowy przed urazami w przypadku upadku przedmiotów, co jest szczególnie istotne w środowiskach przemysłowych. Standardy takie jak PN-EN 397:2012 podkreślają konieczność stosowania kasków, które spełniają określone normy bezpieczeństwa. Przykładowo, w sytuacjach, gdzie mogą wystąpić spadające narzędzia lub materiały, kask może zapobiec poważnym obrażeniom lub nawet urazom śmiertelnym. Warto również zwrócić uwagę na dodatkowe funkcje kasków, takie jak możliwość montażu osłon twarzy czy słuchawek komunikacyjnych, co zwiększa komfort i bezpieczeństwo pracy. W kontekście mechatroniki, gdzie elementy są często ciężkie i wymagają precyzyjnego montażu, odpowiednia ochrona głowy staje się niezbędna.
Pytanie 15
Które narzędzie przeznaczone jest do cięcia niezbrojonych przewodów pneumatycznych z tworzyw sztucznych?
A. A.Twoja odpowiedź
B. C.
C. D.
D. B.
Poprawna odpowiedź. Narzędzie oznaczone literą A, czyli nożyce do cięcia rur, zostało zaprojektowane specjalnie do precyzyjnego cięcia niezbrojonych przewodów pneumatycznych wykonanych z tworzyw sztucznych. Dzięki swojej konstrukcji, nożyce te zapewniają czyste i równe cięcia, co jest kluczowe w aplikacjach pneumatycznych, gdzie szczelność połączeń ma kluczowe znaczenie dla efektywności systemu. Użycie odpowiednich narzędzi do cięcia zapobiega uszkodzeniom materiału oraz minimalizuje ryzyko powstawania nieszczelności. W praktyce, zastosowanie nożyc do cięcia rur w instalacjach pneumatycznych jest powszechne w przemyśle, gdzie konieczne jest precyzyjne i szybkie przygotowanie przewodów do montażu, co jest zgodne z normami ISO 4414 dotyczącymi bezpieczeństwa w systemach pneumatycznych. Warto podkreślić, że stosowanie nożyc dedykowanych do tych materiałów jest najlepszą praktyką, która prowadzi do zwiększenia efektywności oraz bezpieczeństwa operacji.
Pytanie 16
Cyfrą 1 oznaczono złącze
A. D-Sub DE-9Poprawna odpowiedź
B. BNC
C. IEEE 1294
D. IEE-488Twoja odpowiedź
Niepoprawna odpowiedź. Odpowiedzi, które wskazują na inne typy złącz, nie uwzględniają kluczowych różnic w konstrukcji i zastosowaniach. Złącze IEEE-488, znane również jako GPIB (General Purpose Interface Bus), jest używane głównie w testowaniu i pomiarach laboratoryjnych, co czyni je specjalistycznym rozwiązaniem, a nie standardowym złączem komputerowym. Charakteryzuje się większą liczbą pinów oraz inną geometrią, co sprawia, że nie może być pomyłkowo zidentyfikowane jako D-Sub DE-9. Z kolei złącze BNC, które znajduje zastosowanie w telekomunikacji i systemach wideo, posiada okrągły kształt i nie jest zaprojektowane do komunikacji szeregowej, jak to ma miejsce w przypadku D-Sub DE-9. Złącze IEEE 1294 to standard dla portów równoległych, które również różni się znacząco od złącza D-Sub DE-9 zarówno pod względem liczby pinów, jak i przeznaczenia. Typowe błędy w myśleniu mogą wynikać z mylnego założenia, że złącza o podobnej funkcji muszą mieć podobny kształt, co nie jest prawdą. Każde złącze ma swoją unikalną specyfikę i zastosowanie, co jest kluczowe do ich prawidłowej identyfikacji.
Pytanie 17
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto, aby zobaczyć pełną treść.
Pytanie 18
Którego narzędzia należy użyć do cięcia przewodów pneumatycznych?
A. D.Poprawna odpowiedź
B. C.
C. B.
D. A.Twoja odpowiedź
Niepoprawna odpowiedź. Zastosowanie niewłaściwych narzędzi do cięcia przewodów pneumatycznych może prowadzić do poważnych problemów, takich jak deformacja krawędzi cięcia, co z kolei może skutkować nieszczelnościami w obwodach pneumatycznych. Na przykład, zaciskarka do końcówek kablowych, chociaż użyteczna w innych kontekstach, nie jest przystosowana do cięcia przewodów pneumatycznych. Jej działanie opiera się na innym mechanizmie, a użycie jej w tym celu może prowadzić do zniszczenia przewodu lub jego nieprawidłowego cięcia. Podobnie, szczypce boczne, które są przeznaczone do cięcia cienkowarstwowych materiałów, nie zapewniają odpowiedniej precyzji oraz czystości cięcia, co jest kluczowe w przypadku przewodów w systemach pneumatycznych. Zaciskarka do złączek kablowych również nie jest przeznaczona do cięcia, lecz do łączenia przewodów, co dodatkowo pokazuje, jak istotne jest stosowanie narzędzi dedykowanych do konkretnego zadania. Istnieje ryzyko, że niewłaściwe cięcie może wprowadzić do systemu powietrznego zanieczyszczenia, co wpłynie na jego efektywność i bezpieczeństwo. Dlatego tak ważne jest, aby przed przystąpieniem do pracy z przewodami pneumatycznymi, dokładnie zapoznać się z wymaganiami i zastosować odpowiednie narzędzia, które są zgodne z normami branżowymi.
Pytanie 19
Jaka jest objętość oleju w cylindrze siłownika o powierzchni roboczej 20,3 cm2 oraz skoku 200 mm?
A. 406,00 cm3Twoja odpowiedź
B. 4060,00 cm3
C. 4,06 cm3
D. 40,60 cm3
Poprawna odpowiedź. Poprawna odpowiedź to 406,00 cm3, co wynika z obliczenia objętości cylindra siłownika hydraulicznego. Wzór na objętość cylindra to V = A * h, gdzie A to powierzchnia podstawy cylindra, a h to jego wysokość lub skok. W tym przypadku powierzchnia wynosi 20,3 cm2, a skok 200 mm, co po przeliczeniu daje 20 cm. Zatem objętość wynosi: V = 20,3 cm2 * 20 cm = 406,00 cm3. Praktyczne zastosowanie tej wiedzy jest nieocenione w hydraulice, gdzie precyzyjne obliczenia objętości pozwalają na właściwe dobranie siłowników do zadań, co wpływa na efektywność systemów mechanicznych. Dobrze dobrany siłownik zapewnia optymalne parametry pracy urządzenia, a także zwiększa trwałość i niezawodność systemów hydraulicznych. W przemyśle, w którym często wykorzystywane są siłowniki, zrozumienie zasad obliczania objętości jest kluczowe dla zapewnienia efektywności energetycznej i bezpieczeństwa pracy maszyn.
Pytanie 20
Siłowniki do bramy powinny być zamontowane w poziomej orientacji. Jakie narzędzie należy użyć do właściwego zamocowania siłowników?
A. czujnik zegarowy
B. kątomierz
C. przymiar liniowy
D. poziomnicęTwoja odpowiedź
Poprawna odpowiedź. Poziomnica jest narzędziem niezbędnym do precyzyjnego ustawienia siłowników w pozycji poziomej, co jest kluczowe dla prawidłowego działania bramy. Użycie poziomnicy pozwala na dokładne pomiary, które zapewniają, że siłowniki będą pracować w optymalnych warunkach, co z kolei wpływa na ich żywotność i efektywność. Na przykład, podczas montażu bramy przesuwnej, brak precyzyjnego ustawienia siłowników może prowadzić do ich uszkodzenia w wyniku nadmiernego obciążenia lub niewłaściwego działania mechanizmu. Dodatkowo, stosowanie poziomnicy jest zgodne z najlepszymi praktykami montażowymi, które zalecają regularne sprawdzanie poziomu oraz wyrównania elementów konstrukcji. Ważne jest również, aby pamiętać, że ustawienie siłowników w pozycji poziomej wpływa na równomierność działania bramy, co jest istotne z perspektywy bezpieczeństwa użytkowania. Dlatego poziomnica jest kluczowym narzędziem w procesie instalacji siłowników, a jej kompetentne użycie ma fundamentalne znaczenie dla sukcesu całego projektu.
Pytanie 21
Do spawania metali za pomocą łuku elektrycznego wykorzystuje się zasilacz o
A. wysokim napięciu i małym prądzie
B. niskim napięciu i małym prądzie
C. niskim napięciu i dużym prądzieTwoja odpowiedź
D. wysokim napięciu i dużym prądzie
Poprawna odpowiedź. Spawanie metali za pomocą łuku elektrycznego to nie lada wyzwanie, ale jeśli dobrze dobierzesz parametry prądu, wszystko pójdzie gładko. Ważne jest, żeby ustawić niskie napięcie i dość wysoki prąd. Niskie napięcie zmniejsza ryzyko, że coś się przebije, a przy tym zapewnia stabilność łuku spawalniczego, co jest mega istotne. Wysoki prąd z kolei pozwala na topnienie materiałów, więc można uzyskać spoiny dobrej jakości. Jak wiesz, przy spawaniu MIG/MAG, TIG czy MMA, te zasady naprawdę obowiązują. Zgodnie z normami, takimi jak ISO 4063, odpowiednie ustawienia to klucz do trwałych i wytrzymałych spoin. Dzięki tym parametrom, tworzona złącza będą odporne na zmęczenie i różne uszkodzenia, co w przemyśle, np. przy budowie maszyn czy konstrukcjach stalowych, jest bardzo ważne.
Pytanie 22
Która metoda regulacji prędkości obrotowej silnika obcowzbudnego prądu stałego umożliwi efektywną regulację w szerokim zakresie od 0 do nn?
A. Napięciem przyłożonym do obwodu wzbudzenia
B. Napięciem przyłożonym do obwodu twornikaPoprawna odpowiedź
C. Rezystancją w obwodzie wzbudzeniaTwoja odpowiedź
D. Rezystancją w obwodzie twornika
Niepoprawna odpowiedź. Rezystancja w obwodzie wzbudzenia silnika obcowzbudnego prądu stałego wpływa na siłę pola magnetycznego, co z kolei oddziałuje na moment obrotowy silnika. Zwiększenie rezystancji w tym obwodzie prowadzi do zmniejszenia prądu wzbudzenia, co skutkuje osłabieniem pola magnetycznego i może prowadzić do obniżenia momentu obrotowego przy danej wartości napięcia. Takie podejście może być stosowane w niektórych sytuacjach, ale nie zapewnia efektywnej regulacji prędkości w szerokim zakresie. Zwiększenie rezystancji w obwodzie twornika również nie jest właściwym rozwiązaniem, ponieważ prowadzi do strat mocy oraz obniżenia sprawności energetycznej silnika. Działania te mogą prowadzić do nieefektywnego działania, zwłaszcza w aplikacjach wymagających dynamicznej regulacji prędkości. Warto zwrócić uwagę, że stosowanie napięcia przyłożonego do obwodu wzbudzenia może wprowadzać dodatkowe problemy, takie jak trudności w uzyskaniu stabilnej pracy silnika w niższych prędkościach, co czyni tę metodę niepraktyczną. W kontekście najlepszych praktyk inżynieryjnych, należy unikać podejść, które nie gwarantują pełnej kontroli nad parametrami pracy silnika, a także mogą prowadzić do nadmiernych strat energetycznych i złożoności w implementacji systemu. Ostatecznie, wybór odpowiedniej metody regulacji prędkości powinien być oparty na analizie wymagań aplikacji oraz efektywności energetycznej.
Pytanie 23
W układzie hydraulicznym zainstalowano zawór dławiąco-zwrotny w sposób pokazany na rysunku. Jaką reakcję wywołuje w tym układzie odkręcanie pokrętła ręcznego?
A. Stabilizuje ciśnienie pracy.
B. Zmniejsza prędkość wysuwu tłoka.
C. Zwiększa prędkość powrotu tłoka.Poprawna odpowiedź
D. Reguluje skok siłownika.Twoja odpowiedź
Niepoprawna odpowiedź. Wybór odpowiedzi dotyczącej stabilizacji ciśnienia pracy lub zmniejszenia prędkości wysuwu tłoka wynika z niepełnego zrozumienia funkcji zaworu dławiąco-zwrotnego. Zawór ten nie działa na zasadzie stabilizowania ciśnienia w układzie hydraulicznym, lecz reguluje przepływ płynu, co wpływa na dynamikę ruchu tłoka. Można błędnie założyć, że regulacja oporu przepływu jest równoważna stabilizacji ciśnienia, jednak w rzeczywistości ciśnienie w układzie hydraulicznie zmienia się w zależności od oporu oraz przepływu. Zmniejszenie prędkości wysuwu tłoka również nie jest właściwe, ponieważ odkręcanie pokrętła dławiącego redukuje opór, co skutkuje przeciwnie - przyspieszeniem ruchu. Problem leży w tym, że często mylone są pojęcia związane z ciśnieniem i przepływem, co prowadzi do błędnych konkluzji. W przypadku hydrauliki, kluczowe jest zrozumienie, że ciśnienie to siła wywierana na jednostkę powierzchni, a przepływ to objętość płynu przechodząca przez przekrój w jednostce czasu. Dlatego odpowiedzi, które nie uwzględniają tej różnicy, są błędne i mogą prowadzić do nieefektywnej pracy układów hydraulicznych oraz potencjalnych uszkodzeń lub awarii systemu.
Pytanie 24
Na którym rysunku przedstawiono prawidłowe ułożenie przewodu hydraulicznego?
A. B.Poprawna odpowiedź
B. D.
C. C.
D. A.Twoja odpowiedź
Niepoprawna odpowiedź. Niepoprawne odpowiedzi ilustrują powszechne błędy w ułożeniu przewodów hydraulicznych, które mogą prowadzić do wielu problemów operacyjnych. Umożliwiają one zrozumienie, jak złe praktyki mogą zakłócać funkcjonowanie systemu. W przypadku rysunku A, przewód jest zagięty w sposób, który może powodować znaczne opory przepływu, co nie tylko utrudnia transport cieczy, ale również może prowadzić do uszkodzeń materiału przewodu. Zgięcia w przewodach hydraulicznych powinny być ograniczone do minimum, aby uniknąć efektów takich jak zjawisko kawitacji, które może wystąpić, gdy ciśnienie cieczy spada poniżej ciśnienia pary. Rysunki C i D również przedstawiają nieodpowiednie ułożenia, gdzie przewody są prowadzone w sposób, który może ograniczać przepływ i prowadzić do erozji wewnętrznej spowodowanej zwiększonym ciśnieniem. W kontekście standardów branżowych, projekty hydrauliczne muszą być zgodne z zasadami inżynierii, które zalecają stosowanie łagodnych łuków zamiast ostrych kątów oraz utrzymanie przewodów w liniach prostych tam, gdzie to możliwe. Takie podejście nie tylko poprawia efektywność systemu, ale również wydłuża żywotność komponentów wykorzystywanych w instalacjach hydraulicznych.
Pytanie 25
Jak nazywa się element przedstawiony na rysunku?
A. Blachowkręt.
B. Mimośród.
C. Śruba.
D. Konfirmat.Twoja odpowiedź
Poprawna odpowiedź. Element przedstawiony na rysunku to konfirmat, który jest kluczowym elementem w branży meblarskiej, szczególnie w kontekście łączenia płyt wiórowych oraz MDF. Konfirmaty są używane w produkcji mebli oraz w konstrukcjach, gdzie wymagana jest wysoka wytrzymałość połączenia. Dzięki swojej budowie, konfirmaty charakteryzują się szeroką główką z gniazdem na klucz imbusowy oraz gwintem na całej długości, co zapewnia stabilne i mocne połączenie. W praktyce, konfirmaty stosuje się do łączenia elementów mebli, takich jak blaty, boki czy tylne ściany szafek, co pozwala na uzyskanie estetycznego i trwałego efektu. Ich stosowanie jest zgodne z dobrymi praktykami branżowymi oraz standardami jakości produkcji mebli. Ponadto, konfirmaty mogą być używane w połączeniu ze specjalnymi kołkami, co dodatkowo zwiększa ich wytrzymałość i odporność na odkształcenia. Wiedza na temat konfirmatów jest istotna dla wszystkich, którzy zajmują się konstrukcją mebli, a ich właściwy dobór i zastosowanie wpływa na jakość końcowego produktu.
Pytanie 26
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto, aby zobaczyć pełną treść.
Pytanie 27
Jakie powinny być nastawy przełącznika przemiennika częstotliwości, by można było sterować jego pracą za pomocą sygnału 0÷20 mA?
A. 1-OFF, 2-ON, 3-OFF, 4-OFF
B. 1-OFF, 2-OFF, 3-OFF, 4-OFF
C. 1-ON, 2-OFF, 3-OFF, 4-OFFTwoja odpowiedź
D. 1-ON, 2-ON, 3-ON, 4-ON
Poprawna odpowiedź. Odpowiedź 1-ON, 2-OFF, 3-OFF, 4-OFF jest prawidłowa, ponieważ zgodnie z zasadami działania przełączników w przemiennikach częstotliwości, sekcja 1 musi być włączona (ON), aby umożliwić odbieranie sygnału analogowego 4-20 mA. Ustawienie to jest kluczowe dla prawidłowej komunikacji między urządzeniem a systemem sterującym, ponieważ sygnał 4-20 mA jest standardowym sygnałem w automatyce przemysłowej. Umożliwia on precyzyjne sterowanie prędkością silnika, co jest niezbędne w aplikacjach wymagających zmiennej prędkości obrotowej. W praktyce, takie ustawienie pozwala na optymalne wykorzystanie mocy silnika oraz oszczędność energii poprzez dostosowanie wydajności do aktualnych potrzeb. Warto zaznaczyć, że brak włączenia sekcji 1 (OFF) uniemożliwiłby przepływ sygnału, co mogłoby prowadzić do niewłaściwej pracy całego systemu. Dobrą praktyką jest również regularne monitorowanie i weryfikacja ustawień przełączników, szczególnie w aplikacjach, gdzie zmiany w obciążeniu mogą wpływać na parametry pracy.
Pytanie 28
Zestyk K1 oznaczony na schemacie czerwoną ramką odpowiada za
A. wyłączenie zasilania cewek przekaźników K1 i K2
B. blokowanie jednoczesnego załączenia cewek przekaźników K1 i K2
C. podtrzymanie zasilania cewek przekaźników K1 i K2Twoja odpowiedź
D. włączenie zasilania cewek przekaźników K1 i K2
Poprawna odpowiedź. Zestyk K1, oznaczony na schemacie czerwoną ramką, pełni istotną funkcję podtrzymywania zasilania cewek przekaźników K1 i K2. Po naciśnięciu przycisku S1, cewka przekaźnika K1 zostaje zasilona, co skutkuje zamknięciem zestyku K1. To zamknięcie jest kluczowe, ponieważ pozwala na utrzymanie zasilania cewki K1 nawet po zwolnieniu przycisku S1, co jest zgodne z zasadami działania układów elektromechanicznych. Dzięki temu przekaźnik K2 również uzyskuje zasilanie, co jest niezbędne w wielu aplikacjach automatyki, gdzie wymagane jest zachowanie stanu załączenia po przełączeniu. Takie rozwiązanie jest powszechnie stosowane w systemach sterowania, gdzie stabilność i niezawodność działania są priorytetem. Przykładem zastosowania tej funkcjonalności może być system zabezpieczeń, gdzie podtrzymanie zasilania jest kluczowe dla ciągłości działania alarmu. W branży elektrycznej i automatyki, stosowanie zestyków podtrzymujących zgodnie z normami oraz dobrymi praktykami zapewnia bezpieczeństwo i efektywność operacyjną.
Pytanie 29
Moc wyjściowa zasilacza przedstawionego na ilustracji wynosi
A. 240 W
B. 12 W
C. 120 WTwoja odpowiedź
D. 24 W
Poprawna odpowiedź. Moc wyjściowa zasilacza wynosząca 120 W została obliczona na podstawie danych znajdujących się na etykiecie, która wskazuje, że zasilacz dostarcza 12V DC przy maksymalnym prądzie 10A. Zgodnie z prawem Ohma i wzorem na moc elektryczną (P = V * I), gdzie P to moc (w watach), V to napięcie (w woltach), a I to natężenie prądu (w amperach), obliczamy moc jako 12V * 10A = 120W. Jest to kluczowa umiejętność w inżynierii elektrycznej, gdyż znajomość mocy zasilaczy jest niezbędna do zapewnienia odpowiedniego zasilania dla urządzeń elektronicznych. Na przykład, przy projektowaniu systemów zasilania dla komponentów komputerowych, ważne jest, aby zasilacz dostarczał wystarczającą moc, by uniknąć problemów z wydajnością i stabilnością systemu. Dobrą praktyką jest również uwzględnienie marginesu bezpieczeństwa, co jest istotne w kontekście długoterminowej niezawodności urządzenia. Z tego powodu, znajomość mocy wyjściowej zasilacza oraz umiejętność jej obliczania są niezbędne w pracy każdego inżyniera.
Pytanie 30

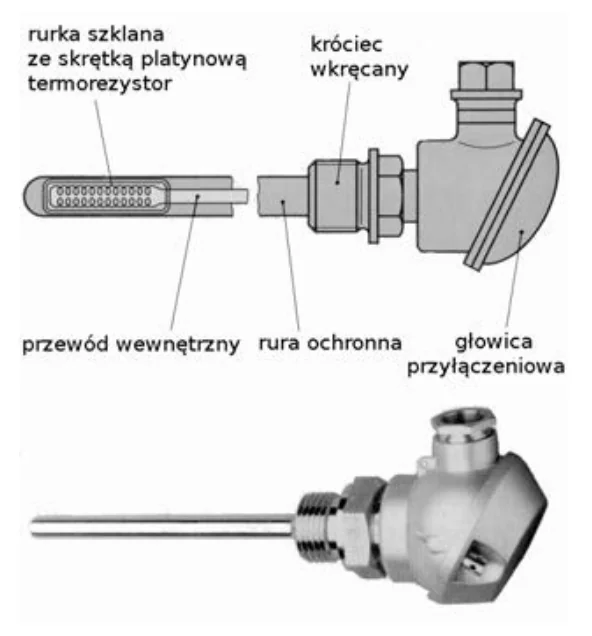

Czujnik rezystancyjny Pt 100 jest przeznaczony do pomiaru
A. objętości cieczy.
B. napięcia elektrycznego.
C. ciśnienia cieczy.Twoja odpowiedź
D. temperatury powietrza.Poprawna odpowiedź
Niepoprawna odpowiedź. Pt 100 bywa mylony z różnymi czujnikami, bo w automatyce prawie wszystko jest jakoś podłączone elektrycznie, ale sama obecność przewodów nie oznacza, że dany element mierzy napięcie. Ten czujnik zmienia swoją rezystancję pod wpływem temperatury, a dopiero przetwornik lub moduł wejściowy PLC może zasilić go małym prądem pomiarowym i przeliczyć spadek napięcia na wartość rezystancji oraz temperaturę. Czyli napięcie może pojawić się w torze pomiarowym, ale nie jest wielkością mierzoną przez Pt 100. To częsty skrót myślowy i trochę podchwytliwe. Ciśnienie cieczy mierzy się innymi przetwornikami, najczęściej z membraną, tensometrem, elementem piezorezystancyjnym albo pojemnościowym. Taki czujnik ma zupełnie inną budowę mechaniczną, bo musi reagować na nacisk medium, uszczelnienie, zakres barów i odporność chemiczną. Pt 100 nie ma membrany ciśnieniowej i nie wyznaczy ciśnienia tylko dlatego, że jest wkręcony w instalację. Objętość cieczy też nie jest mierzona bezpośrednio przez Pt 100. Do tego używa się przepływomierzy, liczników objętościowych, czujników poziomu albo układów obliczających objętość ze zbiornika. Błąd często bierze się z tego, że temperatura wpływa na gęstość i rozszerzalność cieczy, więc pojawia się skojarzenie z objętością. Jednak wpływ pośredni to nie to samo co pomiar. Pt 100 służy do pomiaru temperatury, także temperatury powietrza, jeśli jest zastosowana odpowiednia osłona i poprawny montaż w miejscu reprezentatywnym dla pomiaru.
Pytanie 31
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto, aby zobaczyć pełną treść.
Pytanie 32
Aby zmierzyć nieznaną rezystancję z wysoką precyzją przy użyciu trzech rezystorów odniesienia o znanych wartościach, jaki przyrząd powinno się zastosować?
A. megaomomierz
B. mostek Wheatstone'aTwoja odpowiedź
C. mostek Thomsona
D. omomierz
Poprawna odpowiedź. Mostek Wheatstone'a jest jedną z najpowszechniejszych metod wykorzystywanych do precyzyjnego pomiaru nieznanej rezystancji. Jego zasada działania opiera się na zestawieniu znanych rezystancji z jedną nieznaną w formie układu mostkowego. Połączenie rezystorów w tym układzie pozwala na osiągnięcie równowagi, co jest warunkiem do określenia wartości nieznanej rezystancji. Metoda ta jest szczególnie cenna w laboratoriach kalibracyjnych oraz w zastosowaniach przemysłowych, gdzie wymagana jest wysoka dokładność pomiarów. W praktyce mostki Wheatstone'a mogą być używane do pomiaru rezystancji w zakresie miliohmów do megaohmów, co czyni je uniwersalnymi narzędziami. Dodatkowo, stosując tę metodę, można zminimalizować wpływ niepożądanych czynników, takich jak temperatura czy jakość połączeń elektrycznych. Warto również zauważyć, że mostek Wheatstone'a jest zgodny z międzynarodowymi standardami metrologicznymi, co czyni go narzędziem o dużej wiarygodności.
Pytanie 33
Którymi cyframi oznaczono na rysunku siłownika pneumatycznego beztłoczkowego wózek oraz system amortyzacji?
A. wózek – 6, system amortyzacji – 11Poprawna odpowiedź
B. wózek – 5, system amortyzacji – 7
C. wózek – 6, system amortyzacji – 7
D. wózek – 5, system amortyzacji – 11Twoja odpowiedź
Niepoprawna odpowiedź. Analizując błędne odpowiedzi, można zauważyć, że wiele z nich myli znaczenie i funkcję poszczególnych komponentów siłownika pneumatycznego beztłoczkowego. W przypadku pierwszej z błędnych odpowiedzi, przypisanie wózka do cyfry 5 oraz systemu amortyzacji do 11 jest mylące, ponieważ wózek pełni kluczową rolę w przenoszeniu obciążenia i nie jest oznaczony tą cyfrą. Drugie błędne podejście łączy wózek z cyfrą 5 oraz system amortyzacji z 11, co również jest niewłaściwe, gdyż liczba 5 nie odpowiada żadnemu z kluczowych elementów na rysunku. Wreszcie, błędne przypisanie wózka do cyfry 6 oraz systemu amortyzacji do 11, mimo że dobrze identyfikuje system amortyzacji, myli rzeczywistą rolę wózka. Zrozumienie podstawowych funkcji komponentów w siłownikach pneumatycznych, takich jak wózek i system amortyzacji, jest niezbędne do ich efektywnego wykorzystania w praktyce. Często błędne odpowiedzi wynikają z mylenia numeracji wskazanej na rysunkach, co jest typowym błędem w nauce technicznej. Aby unikać takich pomyłek, ważne jest szczegółowe zapoznanie się z dokumentacją techniczną oraz rysunkami schematycznymi, które jasno przedstawiają różne elementy i ich funkcje w całym systemie pneumatycznym.
Pytanie 34
Sprężarka przepracowała w ciągu 3 miesięcy 500 godzin od początku jej zainstalowania w systemie. Na podstawie tabeli czynności konserwacyjnych wskaż rodzaj pracy konserwacyjnej, którą należy wykonać, aby utrzymać właściwą sprawność urządzenia.
| Tabela czynności konserwacyjnych | ||
|---|---|---|
| Rodzaje prac konserwacyjnych | Harmonogram konserwacji | |
| Godziny pracy | Co najmniej | |
| ZWYKŁE CZYNNOŚCI KONSERWACYJNE | Dwa razy w miesiącu | |
| Odprowadzenie kondensatu | 50 | Raz w tygodniu |
| Czyszczenie wstępnego filtra powietrza | 500 | Raz w miesiącu |
| Sprawdzenie poziomu leju, uzupełnienie oleju | 500 | |
| Czyszczenie filtra oleju | 500 | |
| Sprawdzenie pasa transmisyjnego | 1000 | Raz w roku |
| Sprawdzenie zapchania i czyszczenie chłodnicy | 2000 | Raz w roku |
| Wymiana filtra powietrza | 4000 | Raz w roku |
| Wymiana filtra oleju | 4000 | Raz w roku |
| Wymiana filtra na wylocie oleju | 4000 | Raz w roku |
| Wymiana jednokierunkowego zaworu zlewowego | 4000 | Raz w roku |
A. Czyszczenie filtra oleju.Twoja odpowiedź
B. Sprawdzenie pasa transmisyjnego.
C. Wymiana filtra oleju.
D. Wymiana całego oleju.
Poprawna odpowiedź. Czyszczenie filtra oleju to naprawdę ważna sprawa, jeśli chodzi o konserwację sprężarek. Powinno to być robione zgodnie z tym, co mówi producent i co jest uznawane za dobry standard w branży. Jak sprężarka ma za sobą 500 godzin pracy, to czyszczenie filtra ma na celu pozbycie się zanieczyszczeń i brudu, które mogą wpłynąć na jakość oleju. Utrzymanie filtra w czystości to dobra rzecz, bo to nie tylko poprawia wydajność silnika, ale też przedłuża jego trwałość, co jest zgodne z normami jakości. Gdybyśmy tego nie robili, sprężarka mogłaby się przegrzewać, a jej efektywność mogłaby spadać. Przykładem tego może być regularne serwisowanie sprzętu w fabrykach, gdzie niezawodność sprężarek jest kluczowa dla całej produkcji.
Pytanie 35
Aby zwiększyć prędkość ruchu tłoczyska siłownika poprzez szybsze odpowietrzenie, wykorzystuje się zawór
A. szybkiego spustuTwoja odpowiedź
B. regulacji ciśnienia
C. podwójnego sygnału
D. przełączania obiegu
Poprawna odpowiedź. Zawór szybkiego spustu to naprawdę ważny element w systemach hydraulicznych. Dzięki niemu można szybko pozbyć się cieczy z siłownika, co z kolei przyspiesza ruch tłoczyska. Głównym celem tego zaworu jest zmniejszenie oporu hydraulicznego, co sprawia, że siłownik działa szybciej. Można to zaobserwować w maszynach budowlanych, jak koparki czy ładowarki, gdzie szybkość ruchu ramion jest kluczowa. W branży musimy pamiętać, że projektowanie hydrauliki powinno uwzględniać optymalizację przepływu cieczy, a zawór szybkiego spustu to jeden z najlepszych sposobów na osiągnięcie tego. Oczywiście, nie tylko przyspiesza działanie, ale też poprawia precyzję sterowania, co jest niezwykle istotne tam, gdzie liczy się dokładność. Warto też regularnie sprawdzać stan zaworu, żeby mieć pewność, że wszystko działa bez zarzutu w różnych warunkach.
Pytanie 36
Izolacja w kolorze niebieskim jest używana dla kabli
A. ochronnych
B. neutralnychTwoja odpowiedź
C. fazowych
D. sygnałowych
Poprawna odpowiedź. Izolacja niebieska w instalacjach elektrycznych jest standardowo stosowana dla przewodów neutralnych. W praktyce oznaczenie kolorystyczne przewodów ma na celu zabezpieczenie przed błędami w podłączeniach i zwiększenie bezpieczeństwa użytkowników. Przewód neutralny, zazwyczaj oznaczony kolorem niebieskim, pełni kluczową rolę w obwodach elektrycznych, umożliwiając powrót prądu do źródła zasilania. Zgodnie z normami międzynarodowymi, takimi jak IEC 60446, stosowanie jednolitych kolorów dla przewodów ma na celu ułatwienie identyfikacji ich funkcji oraz minimalizację ryzyka nieprawidłowego podłączenia. W praktyce, w przypadku domowych instalacji elektrycznych, przewody neutralne są często wykorzystywane w obwodach oświetleniowych i gniazdkowych, co sprawia, że ich prawidłowe oznaczenie jest kluczowe dla bezpieczeństwa oraz zgodności z przepisami budowlanymi. Właściwe stosowanie kolorów w identyfikacji przewodów jest istotnym elementem w pracy elektryków i instalatorów, co podkreśla znaczenie standardów w tej dziedzinie.
Pytanie 37
Którą metodę łączenia materiałów przedstawiono na rysunku?
A. Zgrzewanie.
B. Lutowanie.Twoja odpowiedź
C. Spawanie.
D. Klejenie.
Poprawna odpowiedź. Lutowanie jest procesem, który polega na łączeniu metali z wykorzystaniem dodatkowego materiału, zwanego lutem, o niższej temperaturze topnienia niż metale łączone. Na zdjęciu widoczne są przewody elektryczne, których połączenie zostało wykonane w tej technice. Lutowanie jest powszechnie stosowane w elektronice do łączenia elementów w obwodach elektronicznych, ponieważ zapewnia silne i trwałe połączenia. W praktyce lutowanie wykorzystuje się nie tylko w elektronice, ale również w wielu innych branżach, takich jak motoryzacja czy przemysł maszynowy. Standardy branżowe, takie jak IPC-A-610 dotyczące akceptowalności montażu elektronicznego, podkreślają znaczenie jakości połączeń lutowanych. Właściwe techniki lutowania, takie jak stosowanie odpowiednich lutów i technik grzewczych, są kluczowe dla zapewnienia niezawodności i bezpieczeństwa w aplikacjach. Ponadto, lutowanie może być stosowane do naprawy i konserwacji urządzeń, co czyni go niezwykle wartościową umiejętnością w wielu zawodach technicznych.
Pytanie 38
Na podstawie rysunku określ sposób mocowania siłownika pneumatycznego.
A. Gwintowe.
B. Kołnierzowe.
C. Wahliwe.Twoja odpowiedź
D. Na łapach.
Poprawna odpowiedź. Siłownik pneumatyczny, który jest mocowany w sposób wahliwy, charakteryzuje się przegubem umożliwiającym ruch wokół osi. Takie mocowanie pozwala na elastyczne wykorzystanie siłowników w różnych aplikacjach, szczególnie tam, gdzie wymagane jest dostosowanie kąta działania. W praktyce, zastosowanie wahliwego mocowania najczęściej spotyka się w systemach automatyki przemysłowej, na przykład w urządzeniach do pakowania lub montażu, gdzie siłownik musi przeprowadzać ruchy o zmiennym kącie. Z punktu widzenia standardów branżowych, wahliwe mocowanie jest zgodne z normami dotyczącymi bezpieczeństwa i efektywności działania systemów pneumatycznych. Dobrą praktyką w projektowaniu systemów pneumatycznych jest również zapewnienie, aby mocowanie siłownika było dostosowane do warunków pracy, co zwiększa trwałość i niezawodność instalacji. Na podstawie rysunku można również zaobserwować, że przegub zapewnia stabilność, co jest kluczowe w zastosowaniach obciążeniowych, gdzie siłowniki muszą poradzić sobie z dynamicznymi siłami.
Pytanie 39
Zgodnie z zamieszczoną tabelą do smarowania przekładni łańcuchowej przenoszącej moc 30 kW, w której łańcuch ma prędkość liniową 15 m/s, należy zastosować technikę smarowania
| Prędkość łańcucha | ||||
|---|---|---|---|---|
| Moc Przenoszona | Mała | < 5 m/s | 5 ... 10 m/s | > 10 m/s |
| Mała | Olej przekładniowy o dużej lepkości lub smar plastyczny. | Olej przekładniowy. | Olej przekładniowy. | Olej przekładniowy. |
| Smarowanie okresowe, ręczne. | Smarowanie okresowe, ręczne lub ciągłe grawitacyjne. | Smarowanie okresowe, ręczne lub ciągłe grawitacyjne. | Smarowanie rozbryzgowe. | |
| < 35 KW | Olej przekładniowy. | Olej przekładniowy. | Olej przekładniowy. | Olej przekładniowy. |
| Smarowanie ciągłe grawitacyjne. | Smarowanie ciągłe grawitacyjne. | Miski olejowe. | Smarowanie rozbryzgowe. | |
| > 35 KW | Olej przekładniowy. | Olej przekładniowy. | Olej przekładniowy. | Olej przekładniowy. |
| Smarowanie ciągłe grawitacyjne. | Smarowanie ciągłe grawitacyjne lub miski olejowe. | Smarowanie rozbryzgowe lub miski olejowe. | Smarowanie ciśnieniowe, rozbryzgowe. | |
A. ciągłego grawitacyjnego.
B. ciśnieniowego.
C. okresowego, ręcznego.
D. rozbryzgowego.Twoja odpowiedź
Poprawna odpowiedź. Smarowanie rozbryzgowe jest techniką, która idealnie sprawdza się w przypadku przekładni łańcuchowych przenoszących moc do 35 kW oraz przy prędkości łańcucha powyżej 10 m/s. W opisanej sytuacji, gdzie moc wynosi 30 kW, a prędkość liniowa 15 m/s, spełnione są oba kryteria. Ta metoda smarowania polega na wykorzystaniu wirujących elementów, które rozpryskują olej na odpowiednie powierzchnie, zapewniając równomierne rozprowadzenie smaru. Taki sposób smarowania jest skuteczny, ponieważ zminimalizowane są tarcia pomiędzy elementami ruchomymi, co z kolei prowadzi do zmniejszenia zużycia elementów i wydłużenia ich żywotności. W praktyce, smarowanie rozbryzgowe jest stosowane m.in. w motoryzacji oraz w przemyśle maszynowym, gdzie wymagana jest wysoka niezawodność i minimalizacja strat energetycznych. Przy odpowiedniej implementacji, technika ta przyczynia się do efektywności energetycznej i zmniejszenia kosztów operacyjnych.
Pytanie 40
Przy wykonaniu elementu przedstawionego na rysunku była zastosowana obróbka
A. tłoczenia.
B. toczenia.Twoja odpowiedź
C. ciągnięcia.
D. frezowania.
Poprawna odpowiedź. Obróbka elementu przedstawionego na rysunku za pomocą toczenia jest prawidłowa, ponieważ toczenie to jedna z podstawowych metod obróbki skrawaniem, która pozwala na uzyskanie gładkich powierzchni cylindrycznych. W procesie toczenia narzędzie skrawające porusza się wzdłuż obrabianego materiału, co prowadzi do usunięcia nadmiaru materiału wzdłuż jego długości. Elementy wykonane w tej technologii charakteryzują się dużą precyzją oraz powtarzalnością wymiarów. Przykłady zastosowania toczenia obejmują produkcję wałów, tulei oraz innych elementów symetrycznych, które wymagają wysokiej jakości powierzchni. Dobrą praktyką w obróbce toczeniem jest stosowanie odpowiednich parametrów skrawania, takich jak prędkość, głębokość skrawania oraz posuw, aby zapewnić optymalną jakość oraz wydajność procesu. W przypadku toczenia istotne jest również dobieranie właściwych narzędzi skrawających, które powinny być dostosowane do rodzaju obrabianego materiału oraz wymagań dotyczących jakości powierzchni.
