Informacje o egzaminie:

Zawód: Technik mechanik
Kwalifikacja: MEC.09 - Organizacja i nadzorowanie procesów produkcji maszyn i urządzeń
Data rozpoczęcia: 28 kwietnia 2026 14:19
Data zakończenia: 28 kwietnia 2026 14:34

Egzamin zdany!

Wynik: 34/40 punktów (85,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jakiego materiału nie wykorzystuje się do tymczasowego zabezpieczania elementów maszyn przed korozją?

A. Oleje i smary

B. Benzyna lakowa

C. Tworzywo termoplastyczne

D. Roztwór wosku

Wybór materiałów do zabezpieczenia części maszyn przed korozją jest kluczowym zagadnieniem inżynieryjnym, które wymaga zrozumienia właściwości różnych substancji. Roztwór wosku, oleje i smary, a także benzyna lakowa, to substancje, które często są stosowane w praktyce przemysłowej do ochrony metalowych komponentów przed działaniem wilgoci i korozji. Roztwór wosku, dzięki swojej lepkości i możliwości tworzenia szczelnej powłoki, jest skuteczny w ochronie powierzchni przed czynnikami atmosferycznymi. Oleje i smary nie tylko redukują tarcie, ale również zapobiegają bezpośredniemu kontaktowi metalu z powietrzem oraz wodą, co jest kluczowe w kontekście prewencji korozji. Benzyna lakowa, mimo że nie jest typowym materiałem do zabezpieczeń, może być używana w niektórych procesach jako rozcieńczalnik, a jej właściwości chemiczne mogą być wykorzystane do tworzenia tymczasowych warstw ochronnych. Często błędnym podejściem jest mylenie roli tych substancji, przez co niektórzy mogą sądzić, że elementy takie jak tworzywa termoplastyczne mają podobne zastosowanie. Tworzywa termoplastyczne, choć mają swoje miejsce w przemyśle, głównie w produkcji komponentów, nie są skuteczne jako zabezpieczenie przed korozją, ponieważ nie oferują wymaganej ochrony w warunkach narażenia na działanie szkodliwych czynników. W branży inżynieryjnej kluczowe jest przestrzeganie standardów i najlepszych praktyk, takich jak normy ISO, które wskazują odpowiednie metody i materiały do ochrony przed korozją, eliminując tym samym ryzyko związane z używaniem niewłaściwych substancji.

Pytanie 2

W czasie montażu łożysk tocznych o otwartej konstrukcji nie powinno się

A. zastosować tuleję montażową w celu równomiernego rozkładu siły wcisku

B. używać smaru plastycznego

C. uderzać w pierścienie, koszyk ani elementy toczne

D. czyścić ich naftą lub benzyną

Odpowiedź, że nie należy uderzać w pierścienie, koszyk lub elementy toczne łożysk tocznych, jest prawidłowa ze względu na ich delikatną konstrukcję oraz istotną rolę w zapewnieniu ich prawidłowego funkcjonowania. Uderzanie w te elementy może prowadzić do mikrouszkodzeń, które w dłuższym czasie mogą skutkować awarią łożyska, a nawet uszkodzeniem innych komponentów maszyn. W praktyce, podczas montażu należy zawsze stosować odpowiednie narzędzia, takie jak tuleje montażowe, które równomiernie rozkładają siłę nacisku oraz zapobiegają uszkodzeniom. Przykładowo, podczas montażu łożysk w silnikach czy wałach napędowych, ważne jest, aby używać technik montażowych zgodnych z normami, takimi jak ISO 1101, które gwarantują precyzyjne dopasowanie i właściwe funkcjonowanie. Ponadto, warto zwrócić uwagę na właściwe smarowanie łożysk, co również wpływa na ich długowieczność i efektywność pracy.

Pytanie 3

Materiał, który nie jest wykorzystywany w procesie produkcji panewek łożysk dzielonych to

A. brąz ołowiowy.

B. staliwo.

C. intermetal.

D. stop cynowy.

Patrząc na inne materiały, można zauważyć, że intermetal, brąz ołowiowy i stop cynowy mają swoje miejsce w produkcji panewek łożysk dzielonych. Intermetal to materiał kompozytowy, który ma świetne właściwości mechaniczne i dobrą odporność na ścieranie, co czyni go dobrym wyborem, gdy łożyska muszą wytrzymać duże obciążenia. Znacznie zwiększa trwałość i niezawodność łożysk, co jest ważne w różnych zastosowaniach przemysłowych i w motoryzacji. Z kolei brąz ołowiowy jest znany z doskonałych właściwości smarnych i niskiego tarcia, a jego odporność na korozję sprawia, że jest idealny do produkcji panewek, szczególnie w sektorze maszynowym. Stop cynowy też ma swoje zastosowanie w łożyskach, bo dobrze znosi ścieranie i ma przyzwoite właściwości smarne. Często łączy się go z innymi materiałami, co podnosi jego trwałość. Wybór złego materiału, jak staliwo, może spowodować szybkie zużycie i awarie łożysk. Dlatego warto znać właściwości materiałów i to, jak je stosować, zgodnie z branżowymi standardami, które mówią, jakie materiały są odpowiednie w danych warunkach pracy łożysk.

Pytanie 4

Który schemat układu sił odpowiada obciążeniu belki zgodnie z Rysunkiem 1?

A. B.

B. C.

C. A.

D. D.

Schemat B jest poprawny, ponieważ prawidłowo odwzorowuje układ sił działających na belkę, przedstawioną na Rysunku 1. W tym układzie, podparcie A jest stałe, co oznacza, że belka jest usztywniona w tym punkcie, a podparcie B jest ruchome, co pozwala na pewną swobodę ruchu, co jest typowe dla konstrukcji inżynieryjnych. W praktyce, taki układ podparć jest często stosowany w budowie mostów i innych konstrukcji, gdzie konieczne jest zapewnienie stabilności oraz adaptacji do sił działających na belkę. W przypadku zastosowania w realnych projektach, inżynierowie muszą uwzględnić nie tylko typ podparcia, ale także ich rozmieszczenie oraz wpływ obciążeń dynamicznych na cały układ. Takie podejście jest zgodne z normami Eurokod, które określają sposób projektowania konstrukcji, zapewniając ich bezpieczeństwo i efektywność eksploatacyjną.

Pytanie 5

Aby uzyskać wydruk rysunku korpusu o wymiarach gabarytowych w rzucie 600 x 400 mm na papierze A3, należy użyć skali

A. 5:1

B. 2:1

C. 1:10

D. 1:2

Odpowiedź 1:2 jest poprawna, ponieważ oznacza, że rysunek o wymiarach 600 x 400 mm zostanie pomniejszony o połowę, co daje wymiary 300 x 200 mm. Format A3 ma wymiary 420 x 297 mm, co pozwala na swobodne umieszczenie pomniejszonego rysunku na kartce. W przypadku projektowania i druku rysunków technicznych, zasada jest taka, że należy zachować odpowiednie proporcje między rzeczywistym wymiarem obiektu a wymiarem na papierze. Użycie podziałki 1:2 pozwala na czytelne przedstawienie szczegółów rysunku, co jest kluczowe w dokumentacji technicznej. Przykładowo, architekci i inżynierowie często stosują podobne podziałki, aby uzyskać pełny obraz projektu w mniejszej skali, co umożliwia łatwiejszą analizę i komunikację z klientami oraz inwestorami. Dobrą praktyką jest również uwzględnienie dodatkowej przestrzeni na opisy i legendy, co czyni rysunek bardziej informacyjnym.

Pytanie 6

Ograniczenie drgań pomiędzy elementami maszyn można uzyskać poprzez zastosowanie

A. sztywnego skręcania drgających elementów maszyn.

B. spawania komponentów maszyn przy użyciu elektrod otulonych.

C. wibroizolacyjnych łączników gumowych.

D. zgrzewania konstrukcji do części obracających się.

Wibroizolacyjne łączniki gumowe to naprawdę ważna rzecz w maszynach, bo pomagają zmniejszyć drgania i hałas, który powstaje, gdy różne części się poruszają. Dzięki nim mamy bardziej komfortową pracę, a maszyny mogą działać dłużej. Działają na zasadzie wprowadzenia elastycznych materiałów, które pochłaniają drgania. Zastosowanie ich można zobaczyć w silnikach elektrycznych czy sprężarkach. Właściwie, jeśli się ich nie używa, to może to prowadzić do problemów z niezawodnością. Z mojego doświadczenia, warto przeprowadzać analizy drgań przed i po ich zastosowaniu, żeby zobaczyć, jak dobrze działają. To może pomóc w przyszłych usprawnieniach.

Pytanie 7

Tworząc proces technologiczny montażu, powinno się uwzględnić, że czas jednostkowy dla poszczególnych operacji powinien wynosić

A. cyklowi montażu

B. taktowi montażu

C. normie czasu

D. jednostce montażowej

Takt montażu to kluczowy wskaźnik w procesach produkcyjnych, który określa maksymalny czas potrzebny na wykonanie określonej operacji w celu zrealizowania założonej produkcji w danym okresie. Zastosowanie taktu montażu pozwala na synchronizację wszystkich operacji w procesie produkcji, co jest niezwykle istotne w kontekście wydajności i jakości. Przykładowo, w linii montażowej samochodów, jeśli takt montażu wynosi 60 sekund, każda operacja musi być zrealizowana w czasie nie przekraczającym jednej minuty. Oznacza to, że czas jednostkowy każdej operacji powinien być ściśle dopasowany do tego parametru, co pozwala na płynne przechodzenie między poszczególnymi etapami produkcji. Ważne jest, aby projektować procesy tak, aby możliwe było ich dostosowywanie w przypadku zmian w zapotrzebowaniu. Dobre praktyki wskazują, że regularna analiza i dostosowywanie taktu montażu do aktualnych potrzeb produkcyjnych jest kluczowe dla optymalizacji efektywności i kosztów produkcji.

Pytanie 8

Szlifowanie powierzchni wskazanych na rysunku linią grubą należy wykonać na szlifierce

A. kłowej.

B. bezkłowej.

C. czołowej.

D. obwodowej.

Szlifowanie powierzchni walcowych zewnętrznych na szlifierce bezkłowej to standardowa praktyka w obróbce mechanicznej, która zapewnia wysoką jakość wykończenia. Szlifierki bezkłowe są szczególnie efektywne w obróbce takich powierzchni, ponieważ pozwalają na uzyskanie równomiernego i precyzyjnego kształtu bez ryzyka uszkodzenia przedmiotu obrabianego, które może wystąpić w przypadku użycia szlifierek z kłami. Działanie szlifierki bezkłowej opiera się na zasadzie wsparcia obrabianego elementu na podporach, co minimalizuje ryzyko odkształceń i zapewnia stabilność podczas szlifowania. Przykładem zastosowania szlifierki bezkłowej może być produkcja wałów, które muszą spełniać ścisłe normy tolerancji oraz chropowatości powierzchni. W przemyśle, w którym precyzja ma kluczowe znaczenie, stosowanie szlifierek bezkłowych jest uznawane za najlepszą praktykę, co potwierdzają standardy ISO dotyczące obróbki skrawaniem. Takie podejście gwarantuje nie tylko wysoką jakość wyrobu, ale również jego długowieczność oraz funkcjonalność.

Pytanie 9

Bezpośrednia wartość produkcji uwzględnia między innymi wydatki

A. zobowiązań i ochrony obiektów

B. ogólnozakładowe i amortyzacji

C. mediów technologicznych i robocizny

D. wydziałowe oraz braków

Bezpośrednia wartość produkcji to w skrócie koszty, które wprost związane są z tym, co wytwarzamy. Czyli mówimy tu o mediach technologicznych i robociźnie, a to oznacza wydatki na materiały, energię oraz wynagrodzenia dla ludzi, którzy zajmują się przerabianiem surowców na gotowe produkty. Na przykład, w fabrykach sporo kosztuje energia, która napędza maszyny, a też pensje pracowników przy nich. Te rzeczy naprawdę mają spore znaczenie dla całkowitych kosztów produkcji. Warto też wspomnieć o tym, że w zarządzaniu produkcją, na przykład w systemach Lean Manufacturing, bardzo ważne jest, aby optymalizować te koszty. Dzięki temu możemy zwiększyć efektywność i zredukować straty. Dobrą praktyką jest więc regularne sprawdzanie wydatków i wprowadzanie działań, które pomogą obniżyć koszty operacyjne, co na pewno wpłynie na zyski firmy.

Pytanie 10

Kontrola stanu osłon ochronnych maszyny należy do obowiązków serwisowych

A. codziennej

B. diagnostycznej

C. sezonowej

D. zabezpieczającej

Sprawdzanie stanu osłon ochronnych maszyny jest integralną częścią codziennej obsługi urządzeń. Codzienna kontrola osłon ma na celu zapewnienie, że wszystkie elementy ochronne działają zgodnie z normami bezpieczeństwa, co zapobiega potencjalnym wypadkom i chroni pracowników przed urazami. Przykładem zastosowania tej praktyki jest weryfikacja, czy osłony nie są uszkodzone, co może prowadzić do narażenia na działanie ruchomych części maszyny. W ramach codziennej obsługi, operatorzy powinni również dokumentować wszelkie nieprawidłowości, aby umożliwić późniejsze działania naprawcze. Zgodnie z normami ISO 12100 oraz ISO 14121, regularne kontrole są kluczowe dla utrzymania bezpieczeństwa w miejscu pracy i minimalizacji ryzyka. W obszarze produkcji i przemysłu, stosowanie checklist do codziennych inspekcji osłon jest standardem, który zapewnia systematyczny i przewidywalny sposób zarządzania bezpieczeństwem.

Pytanie 11

Produkcja, która cechuje się dużą ilością wytworzonych towarów oraz niskim kosztem jednostkowym, to

A. wielkoseryjna

B. seryjna

C. jednostkowa

D. prototypowa

Produkcja wielkoseryjna to taka, gdzie produkuje się sporo tych samych rzeczy, co sprawia, że koszt jednostkowy jest niższy. Tutaj wszystko jest tak poukładane, że maszyny robią, co mają robić, a to wszystko działa sprawnie i powtarzalnie. Weźmy na przykład linie montażowe w fabrykach samochodowych – tam setki aut schodzą jak taśma, cały czas na tych samych zasadach. Ważne jest też, żeby mieć odpowiednie narzędzia i maszyny, które pomogą utrzymać dobre tempo pracy i zminimalizować przestoje. Standardy jak ISO 9001 mówią dużo o tym, jak ważne jest zarządzanie jakością, bo w produkcji wielkoseryjnej utrzymanie tej samej jakości to klucz do zadowolenia klientów i dobrej konkurencji na rynku. I nie zapominajmy o monitorowaniu procesów i ich udoskonalaniu – to pozwala na to, żeby produkcja się ciągle rozwijała i była coraz lepsza.

Pytanie 12

Jakie metody obróbcze można zastosować do zahartowanych elementów maszyn?

A. wiercenie

B. szlifowanie

C. przeciąganie

D. gwintowanie

Szlifowanie to proces obróbczy, który wykorzystuje narzędzia ścierne do usuwania materiału z powierzchni elementów metalowych, w tym zahartowanych części maszyn. Dzięki zastosowaniu ostrych ziaren ściernych, szlifowanie pozwala na uzyskanie wysokiej jakości wykończenia, precyzyjnych tolerancji oraz eliminację naprężeń na powierzchni obrabianego materiału. W przypadku zahartowanych części, które charakteryzują się wysoką twardością, inne metody obróbcze, takie jak wiercenie czy gwintowanie, mogą prowadzić do szybszego zużycia narzędzi roboczych oraz nieefektywności procesu. W praktyce, szlifowanie jest rutynowo stosowane w przemyśle motoryzacyjnym, lotniczym oraz w produkcji maszyn, gdzie precyzyjne dopasowanie elementów jest kluczowe. Na przykład, w procesie produkcji wałów korbowych, szlifowanie pozwala na osiągnięcie wymaganej gładkości oraz wymiarów, co przekłada się na niezawodność i trwałość silnika. Standardy branżowe, takie jak ISO 9001, podkreślają znaczenie dokładności i jakości w obróbce, co czyni szlifowanie nieodzownym elementem nowoczesnych procesów produkcyjnych.

Pytanie 13

Zakład mechaniczny produkuje 4 000 sztuk prostych profili o masie 500 g każdy. Na podstawie danych z tabeli określ jakim rodzajem produkcji charakteryzuje się ten zakład.

Rodzaj produkcji	Roczny program produkcyjny
Rodzaj produkcji	Wyrób A	Wyrób B	Wyrób C
Jednostkowa	do 5	do 10	do 100
Małoseryjna	5÷100	10÷200	100÷500
Seryjna	100÷300	200÷500	500÷5000
Wielkoseryjna	300÷1000	500÷5000	5000÷50000
Masowa	ponad 1000	ponad 5000	ponad 50000
Wyroby A – elementy o dużych gabarytach, znacznej pracochłonności i ciężarze ponad 300 N.
Wyroby B – elementy o średnich wymiarach i pracochłonności oraz ciężarze od 80 do 300 N.
Wyroby C – elementy małe, o niewielkiej pracochłonności i ciężarze do 80 N.
G=m·g

A. Wielkoseryjna.

B. Małoseryjna.

C. Seryjna.

D. Masowa.

Zakład mechaniczny, produkując 4000 sztuk prostych profili o masie 500 g każdy, charakteryzuje się produkcją seryjną. W kontekście klasyfikacji produkcji, produkcja seryjna odnosi się do wytwarzania wyrobów w ilościach, które mieszczą się w przedziale od 500 do 5000 jednostek, co idealnie pasuje do przedstawionych danych. W związku z tym, produkcja odbywa się w zorganizowany sposób, umożliwiając efektywne wykorzystanie zasobów i optymalizację procesów. W praktyce, produkcja seryjna jest często stosowana w branży, gdzie zapotrzebowanie na produkty jest stabilne, a produkcja może być dostosowana do wymagań rynku. Przykłady zastosowania to produkcja komponentów do pojazdów, elementów konstrukcyjnych czy sprzętu AGD. Ważne jest, aby przedsiębiorstwa stosujące produkcję seryjną wdrażały standardy jakości oraz dobre praktyki w zakresie zarządzania produkcją, co pozwala na utrzymanie wysokiej jakości wyrobów oraz efektywności procesów produkcyjnych.

Pytanie 14

Rysunek, który przedstawia pełne wymiary oraz wszystkie niezbędne informacje do wykonania wszystkich elementów składowych, nazywa się rysunkiem

A. zabiegowym

B. montażowym

C. zestawieniowym

D. operacyjnym

Rysunki montażowe, zabiegowe i zestawieniowe, mimo że są istotnymi dokumentami w procesie projektowania i produkcji, nie spełniają kryteriów rysunku operacyjnego, który zawiera pełne wymiary i specyfikacje dla wszystkich części składowych. Rysunek montażowy skupia się głównie na sposobie łączenia elementów, a nie na ich indywidualnych wymiarach czy technologiach produkcji. W praktyce oznacza to, że rysunek montażowy może nie zawierać szczegółowych informacji o tolerancjach, co może prowadzić do problemów podczas realizacji projektu. Rysunki zabiegowe są często używane w kontekście medycznym lub chirurgicznym, jednak ich zastosowanie nie dotyczy standardów inżynieryjnych związanych z produkcją części. W przypadku rysunku zestawieniowego, jego głównym celem jest przedstawienie listy elementów składowych oraz ich ilości, a nie dostarczenie pełnych informacji operacyjnych. Ponadto, podejście do projektowania, które nie uwzględnia rysunku operacyjnego, może prowadzić do błędów w produkcji, opóźnień oraz zwiększonych kosztów związanych z koniecznością wprowadzania poprawek. Ważne jest, aby zrozumieć, że każdy z tych trzech typów rysunków ma swoje określone funkcje i nie powinny być mylone z rysunkiem operacyjnym, który oferuje kompleksowe podejście do produkcji.

Pytanie 15

Produkcja cylindra z dnem o kształcie krążka jest realizowana w procesie obróbki plastycznej poprzez

A. kucie swobodne

B. tłoczenie

C. kucie matrycowe

D. walcowanie

Tłoczenie to zaawansowana metoda obróbki plastycznej, która polega na formowaniu materiału przez oddziaływanie sił zewnętrznych za pomocą formy. Jest to proces, który najlepiej nadaje się do produkcji elementów o dużych nakładach, gdzie wymagana jest powtarzalność i precyzja. W przypadku produkcji cylindra z dnem w kształcie krążka, tłoczenie umożliwia uzyskanie pożądanych kształtów z materiałów takich jak blachy metalowe, co jest niezbędne w przemyśle motoryzacyjnym, lotniczym czy elektronicznym. Proces ten jest zgodny z normami ISO dotyczącymi jakości wyrobów metalowych, co zapewnia wysoką jakość końcowych produktów. Przykładami zastosowania tłoczenia są produkcja elementów nadwozia samochodowego oraz obudów urządzeń elektronicznych, gdzie precyzyjne kształty są kluczowe dla funkcjonalności i estetyki.

Pytanie 16

Jakie oznaczenie pasowania odpowiada zasadzie stałego otworu?

A. O35H7/p6

B. O30p6/H7

C. O25h7/P6

D. O40P6/h7

Odpowiedź O35H7/p6 jest poprawna, ponieważ jest zgodna z zasadą stałego otworu. W tym oznaczeniu 'O' odnosi się do otworu, '35' to nominalna średnica otworu w milimetrach, 'H7' to klasyfikacja tolerancji pasowania, co oznacza, że tolerancje wymiarowe są określone przez normę ISO 286. Klasa H7 jest powszechnie stosowana dla otworów, zapewniając dobre połączenie z wałkami o klasie pasowania h7, co skutkuje odpowiednią luzem dla ruchów obrotowych. Przykładowo, w zastosowaniach maszynowych, takie pasowanie jest wykorzystywane w miejscach, gdzie wymagane są precyzyjne interakcje między elementami, jak w skrzynkach biegów. Klasyfikacja tolerancji jest kluczowym aspektem w inżynierii mechanicznej, ponieważ odpowiednie parametry pasowania wpływają na trwałość, efektywność oraz niezawodność mechanizmów. Dlatego znajomość standardów, takich jak ISO 286, jest istotna dla inżynierów projektujących komponenty mechaniczne.

Pytanie 17

Do wykonania otworów w części przedstawionej na rysunku z zachowaniem współosiowości, należy użyć

A. wiertła i freza palcowego.

B. wiertła i rozwiertaka.

C. wiertła i pogłębiacza.

D. wierteł o różnej średnicy.

Wykorzystanie wiertła i pogłębiacza do wykonania otworów z zachowaniem współosiowości jest zgodne z najlepszymi praktykami w obróbce skrawaniem. Wiertło jest narzędziem, które umożliwia wywiercenie otworu o określonej średnicy i głębokości. Po wywierceniu otworu, zastosowanie pogłębiacza pozwala na uzyskanie wymaganego wymiaru, jakości powierzchni oraz precyzyjnego zakończenia otworu. Pogłębiacze, dzięki swojej konstrukcji, są w stanie wygładzić krawędzie otworu, co jest kluczowe w przypadku zastosowań, gdzie wymagana jest płaska powierzchnia na końcu otworu, jak w przypadku otworów pod główki śrub. Warto również zauważyć, że stosowanie pogłębiaczy jest szczególnie istotne w produkcji seryjnej, gdzie precyzja i powtarzalność mają kluczowe znaczenie. Dzięki odpowiedniemu użyciu tych narzędzi, możliwe jest nie tylko zwiększenie dokładności wymiarowej, ale również poprawa estetyki wykończenia, co w wielu przypadkach wpływa na jakość finalnego produktu.

Pytanie 18

W procesie przygotowania technologicznego nie jest konieczne stworzenie

A. norm czasu pracy

B. projektu technicznego

C. wykazu pomocy warsztatowych

D. analizy technologiczności konstrukcji

Zrozumienie roli poszczególnych elementów przygotowania technologicznego jest kluczowe dla efektywności produkcji. Projekt techniczny, normy czasu pracy, analiza technologiczności konstrukcji oraz wykaz pomocy warsztatowych to wszystkie istotne elementy, które przyczyniają się do sukcesu procesu wytwórczego. Na przykład, normy czasu pracy są niezbędne do precyzyjnego zaplanowania zasobów i optymalizacji wydajności. Umożliwiają one również monitorowanie postępów produkcji oraz identyfikowanie obszarów wymagających poprawy. Analiza technologiczności konstrukcji z kolei pozwala na ocenę, czy projektowane wyroby są produkowalne w danym procesie technologicznym, co jest kluczowe dla zminimalizowania ryzyka na etapie realizacji. Wykaz pomocy warsztatowych jest ważny dla zapewnienia, że wszystkie niezbędne narzędzia i maszyny są dostępne, co wpływa na płynność procesu produkcji. Często występuje błędne założenie, że projekt techniczny jest jedynym dokumentem niezbędnym w procesie przygotowania technologicznego, co prowadzi do zignorowania innych równie istotnych aspektów. W praktyce, każdy z tych elementów stanowi integralną część szerszej strategii produkcyjnej i ich pominięcie może prowadzić do nieefektywności oraz problemów jakościowych w finalnym produkcie.

Pytanie 19

Jakiego narzędzia nie stosuje się do obróbki twardych kół zębatych?

A. Wiórkownika

B. Osełki krążkowej

C. Ściernicy

D. Ściernicy ślimakowej

Wiórkownik to narzędzie, które nie jest stosowane do obróbki kół zębatych twardych, ponieważ jego zastosowanie dotyczy głównie procesów skrawania materiałów o niższej twardości. Narzędzia, takie jak osełki krążkowe, czy ściernicy, są zaprojektowane do pracy z twardymi materiałami, w tym stalami hartowanymi, stosowanymi w produkcji kół zębatych. Osełki krążkowe są wykorzystywane do precyzyjnego szlifowania i wygładzania powierzchni, co jest kluczowe w celu osiągnięcia wymaganej dokładności wymiarowej i jakości powierzchni zębów kół zębatych. Ściernicy, zwłaszcza ściernicy ślimakowej, są powszechnie wykorzystywane w procesach szlifowania, aby osiągnąć wysoką precyzję w obróbce zębów, co jest niezbędne dla prawidłowego działania przekładni. W przeciwieństwie do tego, wiórkownik jest narzędziem, które nie jest przystosowane do obróbki twardych materiałów, przez co jego użycie w kontekście kół zębatych twardych jest nieodpowiednie.

Pytanie 20

Jaki jest koszt jednostkowy produkcji elementu, jeśli obróbka jednej sztuki trwa 30 minut, cena materiału wynosi 10 zł/szt., koszt energii elektrycznej to 5 zł/godz., a wynagrodzenie pracownika to 30 zł/godz.?

A. 42,50 zł

B. 65,00 zł

C. 45,00 zł

D. 27,50 zł

Koszt jednostkowy wytworzenia elementu oblicza się, sumując koszty materiałów, pracy i energii. W tym przypadku, koszt materiału wynosi 10 zł, co stanowi podstawowy koszt surowca. Koszt pracy można obliczyć na podstawie stawki godzinowej pracownika. Pracownik zarabia 30 zł za godzinę, a obróbka 1 sztuki trwa 30 minut, co oznacza, że koszt pracy na jeden element wynosi 15 zł (30 zł/godz. * 0,5 godz.). Koszt energii elektrycznej, przy stawce 5 zł za godzinę, dla 30 minut to 2,50 zł (5 zł/godz. * 0,5 godz.). Sumując wszystkie te koszty: 10 zł (materiał) + 15 zł (praca) + 2,50 zł (energia), otrzymujemy 27,50 zł jako całkowity koszt jednostkowy. Taki sposób kalkulacji kosztów jednostkowych jest zgodny z najlepszymi praktykami w zarządzaniu kosztami produkcji, umożliwiając efektywne planowanie budżetu i optymalizację procesów produkcyjnych.

Pytanie 21

Na metalowe powłoki ochronne nie stosuje się

A. wolframu

B. chromu

C. niklu

D. miedzi

Wolfram nie jest powszechnie stosowany jako materiał na powłoki ochronne metali ze względu na swoje unikalne właściwości fizyczne i chemiczne. Jego wysoka temperatura topnienia (około 3422°C) sprawia, że jest trudny do aplikacji w tradycyjnych procesach nakładania powłok, takich jak anodowanie czy galwanizacja. W praktyce, wolfram jest bardziej wykorzystywany w produkcji narzędzi skrawających, elektrod do spawania i w zastosowaniach wymagających materiałów o wysokiej odporności na temperaturę i zużycie. W przemyśle często stosuje się materiały takie jak chrom, nikiel czy miedź, które charakteryzują się lepszymi właściwościami galwanicznymi i są powszechnie używane do zwiększenia odporności na korozję i poprawy estetyki powierzchni. Na przykład, powłoki niklowe są często stosowane w przemyśle motoryzacyjnym ze względu na ich odporność na rdzewienie i dobrą przyczepność do podłoża, co czyni je popularnym wyborem w wielu aplikacjach.

Pytanie 22

Jakie narzędzie należy zastosować do pomiaru średnicy czopa wału ϕ45h9?

A. mikroskop pomiarowy

B. średnicówka mikrometryczna

C. mikrometr zewnętrzny

D. suwmiarka

Mikrometr zewnętrzny jest narzędziem pomiarowym o wysokiej precyzji, które jest szczególnie przydatne do pomiarów średnicy czopów wału o tolerancji h9. Tolerancja h9 wskazuje na wymaganą precyzję, której nie można osiągnąć za pomocą mniej dokładnych narzędzi, takich jak suwmiarka. Mikrometr zewnętrzny umożliwia pomiar z dokładnością do setnych części milimetra, co jest kluczowe w inżynierii mechanicznej i produkcji. W praktyce, aby zmierzyć średnicę czopa wału ϕ45h9, należy delikatnie wprowadzić końcówki mikrometru do kontaktu z powierzchnią czopa i odczytać wynik z podziałki. Taki pomiar jest zgodny z normami ISO, które regulują wymagania dotyczące pomiarów wymiarowych w przemyśle. Warto również zauważyć, że mikrometry są często stosowane w laboratoriach metrologicznych do kalibracji innych narzędzi pomiarowych, co podkreśla ich znaczenie w zapewnieniu jakości produkcji.

Pytanie 23

Przed zastosowaniem metody skurczowej do montażu łożysk tocznych na wale, co należy wykonać?

A. podgrzać łożysko oraz schłodzić wał

B. schłodzić łożysko oraz podgrzać wał

C. schłodzić wał oraz łożysko

D. podgrzać wał oraz łożysko

Podgrzewanie łożyska i chłodzenie wału przed montażem to naprawdę ważna sprawa. Dzięki temu wszystko lepiej pasuje i unikasz poważnych problemów później. Kiedy podgrzewasz łożysko, ono się rozszerza, co ułatwia wsunięcie go na wał. A kiedy schłodzisz wał, to z kolei powoduje jego skurczenie, co też pomaga w montażu. W branży mechanicznej taka metoda to norma, bo pozwala zrobić to wszystko bez ryzyka uszkodzenia łożysk. Dobrze jest trzymać się norm, jak ISO 11364, bo to zapewnia trwałość i bezproblemową pracę maszyn. Można podgrzewać łożyska w piecu albo używać podgrzewaczy indukcyjnych – to daje równomierną temperaturę. Pamiętaj tylko, żeby nie przegrzać, bo to może zniszczyć materiał. Takie podejście zapewnia lepsze warunki do pracy i mniej awarii.

Pytanie 24

Zespół działań związanych z równoczesną naprawą wszystkich zespołów w maszynie lub ich wymianą określamy mianem

A. obsługi okresowej maszyny

B. przeglądu technicznego maszyny

C. remontu kapitalnego maszyny

D. naprawy średniej maszyny

Remont kapitalny maszyny to kompleksowy proces, który obejmuje jednoczesną naprawę lub wymianę wszystkich kluczowych zespołów maszyny. Celem tego remontu jest przywrócenie maszyny do stanu pierwotnej wydajności oraz zwiększenie jej niezawodności i żywotności. W praktyce, remont kapitalny przeprowadza się zazwyczaj co kilka lat, w zależności od intensywności eksploatacji oraz specyfiki danej maszyny. W trakcie remontu kapitalnego przeprowadza się szczegółową diagnostykę, która może ujawniać ukryte uszkodzenia oraz zużycie poszczególnych komponentów. Przykładem zastosowania remontu kapitalnego może być large-scale overhaul przemysłowej maszyny CNC, gdzie wymienia się nie tylko silniki, ale również prowadnice, łożyska i systemy sterowania, co pozwala na znaczną poprawę wydajności produkcji. Dobrą praktyką jest dokumentowanie każdego etapu remontu, co pozwala na późniejsze analizy i optymalizację procesów serwisowych. W branży przemysłowej, zgodność z normami ISO oraz innymi regulacjami technicznymi jest kluczowa, dlatego tak ważne jest, aby remont kapitalny był przeprowadzany przez wykwalifikowany personel, który stosuje się do standardów branżowych.

Pytanie 25

Odlewy elementów maszyn typu korpus, które powinny cechować się niskimi kosztami oraz dobrym tłumieniem wibracji, najlepiej wykonać

A. ze stali konstrukcyjnej

B. z żeliwa szarego

C. z brązu cynowego

D. ze staliwa konstrukcyjnego

Żeliwo szare jest materiałem, który charakteryzuje się korzystnym stosunkiem ceny do jakości, a także doskonałymi właściwościami tłumiącymi drgania. Jego struktura mikrokrystaliczna, z obecnością grafitu w postaci płatków, sprawia, że jest ono w stanie rozpraszać energię mechaniczną, co czyni je idealnym wyborem do produkcji korpusów maszyn. W zastosowaniach inżynieryjnych, takich jak budowa silników, przekładni czy urządzeń hydraulicznych, żeliwo szare jest często wybierane ze względu na swoją odporność na ścieranie oraz zdolność do absorpcji drgań. Dodatkowo, technologia odlewania żeliwa szarego jest dobrze rozwinięta, co umożliwia uzyskanie precyzyjnych kształtów i wymiarów, co jest kluczowe w aplikacjach wymagających wysokiej dokładności. Zgodność z normami ISO oraz praktykami branżowymi sprawia, że materiał ten jest powszechnie stosowany w przemyśle maszynowym.

Pytanie 26

W oparciu o tabelę, określ pole tolerancji otworu o średnicy Ø40+0,0250

Pole tolerancji	Odchyłki	Wartości odchyłek zależne od zakresu średnic [mm]
Pole tolerancji	Odchyłki	> 18 ≤ 24	> 24 ≤ 30	> 30 ≤ 40	> 40 ≤ 50	> 50 ≤ 65
G7	ES	+0,028	+0,028	+0,034	+0,034	+0,040
G7	EI	+0,007	+0,007	+0,009	+0,009	+0,010
H6	ES	+0,013	+0,013	+0,016	+0,016	+0,019
H6	EI	+0,000	+0,000	+0,000	+0,000	+0,000
H7	ES	+0,021	+0,021	+0,025	+0,025	+0,030
H7	EI	+0,000	+0,000	+0,000	+0,000	+0,000
H8	ES	+0,033	+0,033	+0,039	+0,039	+0,046
H8	EI	+0,000	+0,000	+0,000	+0,000	+0,000

A. H6

B. H7

C. G7

D. H8

Odpowiedź H7 jest poprawna ze względu na zastosowanie norm ISO dotyczących tolerancji wymiarowych. Dla otworów o średnicy Ø40 mm, pole tolerancji H7 wynosi 0,025 mm. Wartości odchyłek dla klasy H7 określają górną odchyłkę na +0,025 mm oraz dolną na 0 mm, co pozwala na precyzyjne dopasowanie elementów. Przykładem zastosowania tego standardu może być produkcja komponentów w przemyśle maszynowym, gdzie precyzyjne dopasowanie części jest kluczowe dla ich funkcjonowania. Użycie tolerancji H7 zapewnia odpowiednią luz, co jest niezbędne w wielu aplikacjach, takich jak montaż łożysk czy w innych mechanizmach wymagających ruchu obrotowego. Zrozumienie i umiejętność stosowania tolerancji wymiarowych jest niezbędne dla inżynierów i technologów, aby zapewnić jakość i niezawodność produkowanych wyrobów.

Pytanie 27

Dokument RW, który został wypełniony, zawiera informacje

A. o przyjęciu partii materiałów do magazynu

B. o rozchodzie dla magazynu, który przesuwa materiały do innego magazynu

C. dotyczące wydania lub sprzedaży materiałów na zewnątrz

D. na temat wydania materiałów z magazynu do użytku wewnętrznego

Odpowiedź dotycząca wydania materiałów z magazynu do użytku wewnętrznego jest prawidłowa, ponieważ dokument RW (rozchodu wewnętrznego) jest stosowany do rejestrowania wszelkich wydania materiałów, które nie są sprzedawane ani przekazywane na zewnątrz, lecz używane wewnętrznie w organizacji. W praktyce, dokument ten odzwierciedla proces, w którym materiały, takie jak surowce czy półfabrykaty, są przesuwane z magazynu do działów produkcyjnych lub innych obszarów funkcjonowania przedsiębiorstwa, co jest kluczowe dla efektywnego zarządzania zapasami. Przykładem zastosowania RW może być przypadek, gdy dział produkcji zleca użycie określonych materiałów do wytworzenia wyrobu gotowego, w związku z czym wymagane jest formalne udokumentowanie tego rozchodu. Dobrą praktyką jest zapewnienie, aby każdy dokument RW był zatwierdzony przez odpowiednie osoby, co zwiększa kontrolę nad wydawaniem materiałów i minimalizuje ryzyko błędów w inwentaryzacji oraz zarządzaniu zasobami.

Pytanie 28

W celu opracowywania kalkulacji oraz planowania produkcji wykorzystuje się

A. karty technologiczne obróbki

B. karty instruktażowe obróbki

C. zbiór normatywów

D. zestawienie pracochłonności wyrobu

Karty instrukcyjne obróbki, karty technologiczne obróbki oraz zbiory normatywów, mimo iż są to ważne dokumenty w procesie produkcyjnym, nie są wystarczające do pełnego kalkulowania kosztów i planowania produkcji. Karty instrukcyjne obróbki są narzędziem, które dostarcza szczegółowych informacji na temat sposobu wykonania operacji technologicznych, ale nie wskazuje na poziom zaangażowania czasowego czy ludzkiego. Zaledwie opisują one, jak należy wykonać dane zadanie, lecz nie dostarczają danych dotyczących efektywności czy wydajności. Karty technologiczne obróbki natomiast koncentrują się na aspektach technologicznych danego procesu, takich jak parametry obróbcze czy materiały, co jest ważne, ale brakuje im szczegółowego oszacowania czasu potrzebnego na realizację tych działań. Zbiory normatywów, które są zbiorem standardów i norm dotyczących procesów produkcyjnych, mogą pomóc w ustaleniu pewnych standardów, ale nie zapewniają konkretnego oszacowania pracochłonności. W praktyce, ograniczone zrozumienie różnicy między tymi dokumentami a zestawieniem pracochłonności może prowadzić do błędnych decyzji w zakresie alokacji zasobów lub planowania terminu realizacji produkcji, co w konsekwencji wpływa negatywnie na efektywność całego procesu produkcyjnego.

Pytanie 29

W celu uniknięcia uszkodzenia łożyska w formie zatarcia nie powinno się przeprowadzać działań naprawczych w postaci

A. wyboru nowego środka smarnego lub zmiany metody montażu

B. korekcji montażu, wprowadzenia obciążenia wstępnego lub doboru innego typu łożyska

C. użycia bardziej miękkiego smaru oraz unikania nagłych przyspieszeń

D. zwiększenia wcisku i zwiększenia ilości oleju

Zwiększenie wcisku oraz ilości oleju w łożysku jest kluczowe dla zapewnienia jego prawidłowego funkcjonowania i trwałości. Wysokiej jakości smarowanie zmniejsza tarcie między ruchomymi elementami łożyska, co zapobiega ich zatarciu. Zwiększenie ilości oleju pozwala na lepsze odprowadzanie ciepła oraz skuteczniejsze smarowanie, co jest istotne w przypadku łożysk pracujących w trudnych warunkach. Przykładem zastosowania tej praktyki może być łożysko w silniku elektrycznym, gdzie odpowiednia ilość oleju zapewnia długotrwałe działanie, a zbyt mała ilość może prowadzić do przegrzania i uszkodzenia. Standardy branżowe, takie jak ISO 6743, określają wymagania dotyczące olejów i smarów, co może pomóc w doborze odpowiedniego środka smarnego. Dlatego zwiększenie wcisku oraz ilości oleju to działania zgodne z najlepszymi praktykami w dziedzinie inżynierii mechanicznej.

Pytanie 30

Cena wytworzenia jednej sztuki części wynosi 5,00 zł netto, a koszt przygotowania do produkcji to 120,00 zł netto. Jaka będzie całkowita cena brutto wykonania 20 sztuk części, zakładając, że stawka VAT wynosi 23%?

A. 325,00 zł

B. 167,60 zł

C. 270,60 zł

D. 153,75 zł

Aby obliczyć koszt brutto wykonania 20 sztuk części, należy najpierw określić całkowity koszt wytworzenia. Koszt jednostkowy wytworzenia jednej sztuki wynosi 5,00 zł, zatem koszt wytworzenia 20 sztuk wynosi 5,00 zł x 20 = 100,00 zł. Następnie dodajemy koszt przygotowania produkcji, który wynosi 120,00 zł, co daje łącznie 100,00 zł + 120,00 zł = 220,00 zł. Następnie obliczamy VAT od całkowitego kosztu, który wynosi 23% z 220,00 zł, co daje 50,60 zł. Koszt brutto to suma kosztu netto i VAT, czyli 220,00 zł + 50,60 zł = 270,60 zł. Taki sposób kalkulacji kosztów jest zgodny z ogólnymi zasadami rachunkowości i pozwala na efektywne planowanie wydatków w przedsiębiorstwie. Dobre praktyki w obliczaniu kosztów produkcji zakładają uwzględnienie wszystkich kosztów stałych i zmiennych, co zapewnia rzetelne wycenienie finalnych produktów.

Pytanie 31

Siła F, która rozciągając pręt o powierzchni przekroju 1 cm2 generuje w nim naprężenia rozciągające Ϭ_r = 100 MPa, ma wartość

A. 100 MN

B. 10 MN

C. 100 N

D. 10 kN

Poprawna odpowiedź to 10 kN, co można obliczyć za pomocą wzoru na naprężenie. Naprężenie rozciągające Ϭ jest definiowane jako siła F działająca na jednostkę powierzchni A, co matematycznie zapisuje się jako Ϭ = F/A. Z danych w pytaniu wiemy, że Ϭ<sub>r</sub> wynosi 100 MPa, a przekrój pręta wynosi 1 cm², co przelicza się na 0,0001 m². Aby znaleźć wartość siły F, przekształcamy wzór: F = Ϭ * A. Podstawiając wartości, F = 100 MPa * 0,0001 m² = 10 kN. W praktyce, takie obliczenia są kluczowe w inżynierii materiałowej oraz konstrukcyjnej, gdzie prawidłowe określenie siły działającej na elementy konstrukcyjne jest niezbędne do zapewnienia ich bezpieczeństwa oraz funkcjonalności. W branży budowlanej i mechanicznej, znajomość zależności między siłą, naprężeniem i przekrojem jest fundamentalna przy projektowaniu elementów nośnych, takich jak belki, pręty czy słupy, aby uniknąć zjawiska nadmiernych odkształceń lub zniszczenia materiałów.

Pytanie 32

Najbardziej efektywną metodą obróbki skrawaniem powierzchni płaskich jest

A. struganie

B. piłowanie

C. szlifowanie obwodowe

D. frezowanie czołowe

Frezowanie czołowe jest najbardziej wydajnym sposobem obróbki skrawaniem płaszczyzn ze względu na swoją wszechstronność oraz efektywność. Proces ten polega na wykorzystaniu narzędzia skrawającego, które obraca się wokół osi prostopadłej do obrabianej płaszczyzny. Dzięki temu możliwe jest uzyskanie bardzo dobrej jakości powierzchni oraz dużej dokładności wymiarowej. Frezowanie czołowe pozwala na obróbkę zarówno dużych, jak i małych detali, co czyni je idealnym wyborem dla przemysłu motoryzacyjnego czy lotniczego, gdzie precyzja jest kluczowa. Ponadto, w porównaniu do innych metod, takich jak szlifowanie, frezowanie czołowe umożliwia znacznie szybsze usuwanie materiału, co przekłada się na krótszy czas produkcji. Frezarki czołowe mogą być wykorzystywane w różnych konfiguracjach, co dodatkowo zwiększa ich elastyczność. Standardy branżowe, takie jak ISO 9001, podkreślają znaczenie efektywności procesów produkcyjnych, co czyni frezowanie czołowe odpowiedzią na te wymagania.

Pytanie 33

Przedstawiony dokument należy wypełnić przed

A. przyjęciem zakupionego materiału do magazynu.

B. przekazaniem materiału między magazynami wewnątrz zakładu.

C. zwrotem materiału do magazynu.

D. wydaniem materiału z magazynu na potrzeby wewnętrzne przedsiębiorstwa.

Dokument MM, który został przedstawiony na zdjęciu, jest kluczowym elementem w procesie zarządzania materiałami w przedsiębiorstwie, szczególnie przy przekazywaniu zapasów między różnymi magazynami wewnętrznymi. Wypełnienie takiego dokumentu przed przekazaniem materiału jest niezbędne dla zachowania porządku i przejrzystości operacji magazynowych. Dokument MM służy nie tylko jako formalny zapis przekazania towarów, ale także umożliwia śledzenie ruchów materiałów, co jest zgodne z dobrymi praktykami w zakresie zarządzania łańcuchem dostaw. Przykładowo, w firmach produkcyjnych, gdzie zarządzanie materiałami jest kluczowe, dokument ten zapewnia, że wszystkie materiały są odpowiednio udokumentowane i że każda jednostka zapasu jest śledzona. Dzięki temu można uniknąć pomyłek i nieefektywności, które mogą prowadzić do strat finansowych. Przestrzeganie tego standardu przyczynia się także do utrzymania odpowiednich poziomów zapasów oraz do ograniczenia ryzyka błędów w procesach logistycznych.

Pytanie 34

Rysunek zawiera dane dotyczące parametrów obróbki cieplno-chemicznej?

A. montażowy

B. wykonawczy

C. złożeniowy

D. schematowy

Rysunek wykonawczy jest kluczowym dokumentem w procesie obróbki cieplno-chemicznej, gdyż szczegółowo przedstawia wszystkie parametry i wymagania niezbędne do prawidłowego wykonania danego procesu. W tego typu rysunkach znajdują się informacje dotyczące temperatur, czasów obróbczych, atmosfery stosowanej podczas obróbki, a także szczegółowe instrukcje dotyczące użycia odpowiednich materiałów i urządzeń. W praktyce, rysunki wykonawcze są wykorzystywane nie tylko do celów produkcyjnych, ale również w procesach kontroli jakości, gdzie dokładność wykonania zgodnie z dokumentacją jest kluczowa. W branży metalurgicznej i materiałowej, normy takie jak ISO 9001 czy ASTM E292 dostarczają wytycznych dotyczących dokumentacji technicznej, co podkreśla znaczenie rysunków wykonawczych w zapewnieniu wysokiej jakości i zgodności procesów technologicznych.

Pytanie 35

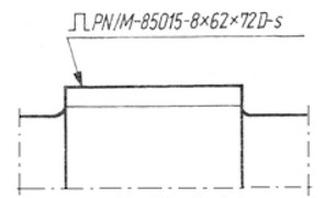

Oznaczenie powierzchni wału na rysunku informuje, że należy na wskazanej powierzchni wykonać

A. obróbkę cieplną.

B. gwint o zarysie trapezowym.

C. wielowypust.

D. otwór wielokarbowy.

Wielowypust to istotny element w konstrukcjach mechanicznych, używany głównie do przenoszenia momentu obrotowego pomiędzy różnymi komponentami maszyn. Oznaczenie na rysunku technicznym wskazuje, że na wskazanej powierzchni wału należy wykonać wielowypust. Zgodnie z normą ISO 773, wielowypusty są projektowane w taki sposób, aby zapewnić maksymalną efektywność przenoszenia sił oraz minimalizować ryzyko osunięcia się elementów względem siebie. Przykładem zastosowania wielowypustów mogą być wały napędowe w układach przeniesienia napędu, gdzie wielowypusty umożliwiają precyzyjne połączenie wału z innymi komponentami, takimi jak koła zębate czy sprzęgła. Dobrze zaprojektowany wielowypust pozwala na bezpieczne i efektywne działanie maszyn, a jego wykonanie zgodnie z zaleceniami technicznymi zyskuje znaczenie w kontekście niezawodności i trwałości konstrukcji. Warto również pamiętać, że standardy projektowe i wykonawcze, takie jak DIN 5480, dostarczają wytycznych dotyczących wymiarów i tolerancji, co ma kluczowe znaczenie w procesie produkcji.

Pytanie 36

Jakiego materiału używa się do wytwarzania panwi łożyska?

A. polietylen

B. stal niestopowa

C. babbit

D. stal nierdzewna

Babbit to stop, który jest powszechnie stosowany w produkcji panwi łożyskowych ze względu na jego wyjątkowe właściwości tribologiczne. Materiał ten, będący stopem metali, składa się głównie z cyny, ołowiu oraz miedzi, co zapewnia doskonałą odporność na zużycie oraz wysoką zdolność do amortyzacji wstrząsów. Dzięki tym cechom, babbit jest idealnym materiałem do wytwarzania panwi łożyskowych, które pracują w trudnych warunkach, takich jak w silnikach czy turbinach. W praktyce panwie łożyskowe wykonane z babbitu charakteryzują się niskim współczynnikiem tarcia i wysoką odpornością na wysokie temperatury, co przyczynia się do ich dłuższej żywotności i efektywności działania. W standardach branżowych, takich jak ISO 9001, zaleca się stosowanie materiałów o wysokiej jakości, a babbit spełnia te wymagania, dzięki czemu jest uznawany za materiał premium w produkcji łożysk. Zastosowanie babbitu w panwach łożyskowych pozwala na zwiększenie efektywności mechanizmów oraz zmniejszenie kosztów związanych z konserwacją i wymianą elementów mechanicznych.

Pytanie 37

Fragment instrukcji dotyczącej obróbki skrawaniem, który zawiera graficzny opis obróbki z wymiarami i tolerancjami kształtu oraz położenia, a także wskazówki dotyczące ustalenia i mocowania obrabianego elementu, nosi nazwę rysunku

A. operacyjnym

B. złożeniowym

C. montażowym

D. wykonawczym

Rysunek operacyjny jest istotnym elementem dokumentacji technicznej w obróbce skrawaniem. Służy do szczegółowego przedstawienia procesu obróbczy, uwzględniając wymiary i tolerancje kształtu oraz położenia. Wskazuje również, w jaki sposób ustalić i zamocować obrabiany przedmiot, co jest kluczowe dla uzyskania wysokiej jakości detali. Przykładowo, rysunek ten może określać specyfikę uchwytów, które będą używane do mocowania detalu, co ma bezpośredni wpływ na stabilność i precyzję procesu skrawania. Praktyczne zastosowanie rysunków operacyjnych znajduje się również w kontekście norm ISO, które definiują, jak należy dokumentować procesy technologiczne. Dzięki rysunkom operacyjnym, inżynierowie oraz operatorzy maszyn zyskują jasny obraz planowanych działań oraz wymagań, co przyczynia się do efektywności produkcji oraz minimalizacji błędów. Rysunki operacyjne są także podstawą do późniejszej kontroli jakości wyprodukowanych elementów, co jest kluczowe w branżach wymagających wysokich standardów, takich jak motoryzacja czy lotnictwo.

Pytanie 38

Można zapobiegać korozji korpusu maszyny

A. używając osłon ochronnych

B. używając powłok ochronnych

C. regulując temperaturę otoczenia

D. unikając kontaktu z wodą

Stosowanie powłok ochronnych to kluczowy sposób na przeciwdziałanie korozji, szczególnie w przypadku elementów maszyn narażonych na niekorzystne warunki środowiskowe. Powłoki te tworzą barierę, która chroni metal przed działaniem czynników korozyjnych, takich jak wilgoć, chemikalia czy zanieczyszczenia. W praktyce, zastosowanie powłok epoksydowych, poliuretanowych czy cynkowych znacznie zwiększa trwałość konstrukcji. Przykładem może być przemysł motoryzacyjny, gdzie karoserie pojazdów pokrywane są specjalnymi lakierami oraz powłokami, które nie tylko pełnią funkcję estetyczną, ale także zabezpieczają przed korozją. Warto również zaznaczyć, że zgodnie z normami ISO oraz zaleceniami branżowymi, stosowanie odpowiednich powłok powinno być częścią strategii zarządzania ryzykiem korozji. Regularne kontrole stanu powłok oraz ich konserwacja są niezbędne dla zapewnienia długotrwałej ochrony.

Pytanie 39

Jaką wartość powinna mieć siła F, aby belka podpartajak na rysunku, pozostała w równowadze?

A. 150 N

B. 400 N

C. 200 N

D. 450 N

Istnieje wiele powodów, dla których pozostałe odpowiedzi nie są poprawne w kontekście utrzymania równowagi belki. Jeśli przyjmiemy wartość 200 N, to siła ta nie jest wystarczająca, aby skompensować inne siły działające na belkę. Przy zastosowaniu tej wartości, momenty sił nie zrównoważą się, co w konsekwencji prowadziłoby do przechyłu belki. W przypadku wyboru 150 N, podobnie jak w przypadku 200 N, nie dochodzi do równowagi, ponieważ siła ta jest znacznie niższa niż wymagana do zbalansowania obciążenia na belce. Odpowiedź 450 N może wydawać się atrakcyjna, ponieważ jest to wartość bliska rzeczywistym obciążeniom, jednak takie przeszacowanie siły F prowadziłoby do nadmiernego naprężenia w strukturze, co mogłoby skutkować uszkodzeniem belki lub jej podpór. Typowym błędem myślowym przy wyborze niepoprawnych odpowiedzi jest nie uwzględnienie relacji między siłą a momentem. Ważne jest, aby zrozumieć, że w statyce nie wystarczy tylko porównanie wartości sił; kluczowe jest również uwzględnienie ich rozmieszczenia i punktów przyłożenia. W praktyce inżynieryjnej, nieprawidłowe obliczenia mogą prowadzić do poważnych konsekwencji, dlatego zrozumienie zasady równowagi jest fundamentalne w projektowaniu i ocenie bezpieczeństwa konstrukcji.

Pytanie 40

Wiedząc, że roczny czas pracy maszyny to około 2 700 h, naprawy średnie maszyn skrawających do metali przeprowadza się w okresach co

Terminy naprawy maszyn skrawających
Bieżąca	wg potrzeb na bieżąco
Średnia	co ok. 3 lata
Kapitalna	co ok. 10 lat

A. 24 000 h

B. 1 350 h

C. 2 700 h

D. 8 000 h

Poprawna odpowiedź to 8 000 h, co wynika z analizy rocznego czasu pracy maszyny wynoszącego około 2 700 h oraz średniego okresu naprawy maszyn skrawających do metali, który wynosi około 3 lata. Po obliczeniach można stwierdzić, że w ciągu 3 lat maszyna przepracuje około 8 100 h. W praktyce oznacza to, że średnie naprawy powinny być planowane w taki sposób, aby nie zakłócały ciągłości produkcji. Przykłady dobrych praktyk w branży obejmują planowanie przeglądów i napraw w okresach, kiedy maszyny są najmniej obciążone, co pozwala na optymalizację procesów produkcyjnych. Uwzględniając standardy dotyczące konserwacji maszyn, takie jak normy ISO dotyczące zarządzania jakością, można dostrzec, że regularne serwisowanie przyczynia się nie tylko do wydłużenia żywotności urządzenia, ale również do zwiększenia bezpieczeństwa pracy. Warto również pamiętać o rejestrowaniu wszystkich napraw i przeglądów, co jest kluczowe w kontekście audytów i certyfikacji.

Rozpocznij nowy egzamin

Powrót do strony głównej
