Informacje o egzaminie:

Zawód: Technik urządzeń i systemów energetyki odnawialnej
Kwalifikacja: ELE.10 - Montaż i uruchamianie urządzeń i systemów energetyki odnawialnej
Data rozpoczęcia: 30 kwietnia 2026 11:12
Data zakończenia: 30 kwietnia 2026 11:19

Egzamin zdany!

Wynik: 24/40 punktów (60,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Kiedy temperatura zasilania systemu grzewczego wynosi 70°C, w jakim trybie powinna działać pompa ciepła?

A. biwalentnym rozdzielonym

B. monoenergetycznym

C. biwalentnym równoległym

D. monowalentnym

Jak mamy temperaturę zasilania 70°C, to system monoenergetyczny może być problematyczny. System ten opiera się tylko na jednym źródle ciepła, co powoduje, że jest mniej elastyczny, jeśli chodzi o zmieniające się warunki na zewnątrz. Nie radzi sobie dobrze przy niskich temperaturach, co może skutkować wyższymi kosztami i większą emisją zanieczyszczeń. Z drugiej strony, system biwalentny rozdzielony, który działa na dwóch źródłach ciepła, też nie zawsze sobie poradzi w sytuacjach, gdzie jedno źródło nie daje rady dostarczyć wystarczającej energii do ogrzewania. Wybór systemu monowalentnego, opartego wyłącznie na pompie ciepła, może być kiepskim pomysłem, szczególnie w przypadku wyższych temperatur, bo wiele pomp nie działa efektywnie przy takich warunkach. Często ludzie popełniają błędy, bo nie doceniają, jak ważna jest elastyczność źródeł ciepła i zbyt dużo ufają jednemu rozwiązaniu, nie analizując konkretnych potrzeb budynku i warunków zewnętrznych, co może prowadzić do problemów z komfortem i efektywnością energetyczną.

Pytanie 2

Przedmiar robót instalacji fotowoltaicznej powinien być sporządzony w kolejności

A. alfabetycznej wykonywanych robót, z określeniem ilości jednostek przedmiarowych

B. technologicznej realizacji robót, z określeniem ilości jednostek przedmiarowych

C. alfabetycznej wykonywanych robót, z określeniem cen jednostkowych robót

D. technologicznej realizacji robót, z określeniem cen jednostkowych robót

W kontekście przedmiaru robót instalacji fotowoltaicznej, istnieją pewne nieporozumienia dotyczące organizacji i struktury dokumentacji. Na przykład, metodologia oparcia przedmiaru na technologicznej kolejności wykonania robót zamiast alfabetycznej może prowadzić do chaosu w dokumentacji, zwłaszcza w złożonych projektach. Zamiast przejrzystości, taka struktura może zniekształcać logiczny porządek i utrudniać znalezienie konkretnych informacji. Ponadto, pomijanie podawania cen jednostkowych robót oznacza ryzyko braku oszacowania kosztów i może prowadzić do nieprzewidzianych wydatków w trakcie realizacji projektu. Kolejny błąd to podejście, które łączy alfabetyczne porządkowanie robót z ilościami jednostek przedmiarowych, co jest niewystarczające. Takie podejście nie daje pełnej wizji kosztów, co jest niezbędne w procesie planowania budżetu. W branży budowlanej i instalacyjnej stosuje się zasady, które promują systematyczność i przejrzystość w dokumentacji, a błędy w przedmiarze mogą prowadzić do poważnych konsekwencji finansowych i organizacyjnych. Dlatego kluczowe jest stosowanie sprawdzonych praktyk oraz standardów, aby zapewnić skuteczność i rzetelność realizowanych projektów.

Pytanie 3

Jakie narzędzie należy wykorzystać do łączenia rur miedzianych w systemie biogazowym, w obiekcie, gdzie nie można stosować technologii termicznych?

A. palnika gazowego

B. zaciskarki osiowej

C. zaciskarki promieniowej

D. zgrzewarki elektrooporowej

Zastosowanie zaciskarki promieniowej do łączenia rur miedzianych w instalacjach biogazowych jest zgodne z wymaganiami dotyczącymi unikania technologii termicznych. Zaciskarki promieniowe działają na zasadzie mechaniczną, co eliminuje potrzebę stosowania wysokotemperaturowych procesów, takich jak zgrzewanie czy lutowanie. Ta technologia zapewnia nie tylko wysoką jakość połączenia, ale także bezpieczeństwo, co ma kluczowe znaczenie w kontekście instalacji biogazowych, gdzie wytrzymałość na ciśnienie i szczelność są priorytetowe. Przykładowo, w systemach biogazowych, gdzie mogą występować zmienne ciśnienia i agresywne chemicznie składniki, połączenia uzyskane za pomocą zaciskarki promieniowej są znacznie bardziej niezawodne. Dodatkowo, wykorzystanie tego typu narzędzia minimalizuje ryzyko uszkodzenia materiału rurociągu, co może się zdarzyć w przypadku stosowania palników gazowych, które mogą wprowadzać dodatkowe naprężenia termiczne. W praktyce, zastosowanie zaciskarki promieniowej w instalacjach biogazowych jest zgodne z normami branżowymi, takimi jak PN-EN 1057 dotycząca rur miedzianych, co zapewnia ich wysoką jakość i trwałość.

Pytanie 4

Który z elementów powinien być zainstalowany w najwyższym punkcie systemu solarnego?

A. Naczynie wyrównawcze

B. Czujnik temperatury kolektora

C. Odpowietrznik

D. Pompę napełniającą

Odpowietrznik jest kluczowym elementem każdej instalacji solarnej, ponieważ jego głównym zadaniem jest usuwanie powietrza z systemu. Powietrze, które może gromadzić się w instalacji, tworzy pęcherzyki, które mogą powodować zakłócenia w przepływie czynnika grzewczego, prowadząc do obniżenia efektywności systemu oraz potencjalnych uszkodzeń. Montując odpowietrznik w najwyższym punkcie instalacji, zapewniamy, że powietrze zostanie skutecznie usunięte, co pozwala na optymalne działanie systemu. Przykładem dobrych praktyk jest instalowanie odpowietrzników automatycznych, które samoczynnie usuwają nagromadzone powietrze. Warto również pamiętać, że zgodnie z normami PN-EN 12976 dotyczącymi systemów solarnych, odpowiednia wentylacja i odprowadzenie powietrza są niezbędne dla zachowania długowieczności instalacji oraz jej efektywności energetycznej.

Pytanie 5

Współczynnik efektywności COP pompy ciepła o parametrach podanych w tabeli przy podgrzewaniu wody do temperatury 30 °C przy temperaturze otoczenia 2 °C wynosi

Parametry pompy
Parametr	Jednostka	Wartość
Moc cieplna*	kW	15,0
Moc elektryczna doprowadzona do sprężarki*	kW	3,0
Pobór prądu*	A	6,5
Moc cieplna**	kW	16,5
Moc elektryczna doprowadzona do sprężarki**	kW	3,6
Pobór prądu*	A	6,7
* temp. otoczenia 2°C, temp wody 30°C
** temp. otoczenia 7°C, temp wody 50°C

A. 3,6

B. 4,6

C. 3,0

D. 5,0

Kiedy mamy współczynnik efektywności COP na poziomie 5,0, to znaczy, że ta pompa ciepła działa jak maszyna na piątkę! Dostarcza 5 razy więcej energii cieplnej niż sama zużywa prądu. To świetne osiągnięcie, zwłaszcza w systemach, co wykorzystują niskotemperaturowe źródła ciepła, jak np. powietrze albo grunt. W praktyce, przy 1 kWh energii elektrycznej, nasza pompa oddaje aż 5 kWh energii cieplnej do ogrzewania. Taka efektywność naprawdę może zaoszczędzić kasę na ogrzewaniu i wpływa na mniejszą emisję CO2, co jest super ważne dla planety. W branży są normy, takie jak EN 14511, które pomagają w testowaniu efektywności pomp, dzięki czemu można porównywać różne dane i lepiej wybierać systemy grzewcze. Wartości COP są kluczowe, nie tylko przy wyborze urządzeń, ale także ocenie ich opłacalności i wpływu na środowisko.

Pytanie 6

Do wykonania których połączeń znajduje zastosowanie urządzenie przedstawione na rysunku?

A. Zgrzewania tworzywa sztucznego.

B. Zaprasowywania miedzi i stali nierdzewnej.

C. Spawania stali.

D. Lutowania miedzi.

Urządzenie przedstawione na zdjęciu to lutownica do rur miedzianych, która jest kluczowym narzędziem w branży instalacyjnej, szczególnie w kontekście tworzenia połączeń w instalacjach wodnych oraz grzewczych. Lutowanie miedzi polega na łączeniu elementów metalowych za pomocą stopu lutowniczego, który ma niższą temperaturę topnienia niż materiał bazowy. Dzięki temu proces lutowania zapewnia trwałe i szczelne połączenia, które są niezbędne w instalacjach, gdzie ciśnienie i temperatura mogą być istotnymi czynnikami. W praktyce, lutownice do rur miedzianych są stosowane do montażu systemów grzewczych, takich jak instalacje centralnego ogrzewania oraz w systemach wodociągowych, co wymaga wysokiej precyzji i umiejętności manualnych. Warto również zaznaczyć, że zgodnie z normami EN 12735-1, stosowanie odpowiednich materiałów lutowniczych oraz technik lutowania jest kluczowe dla zapewnienia długowieczności i bezpieczeństwa instalacji.

Pytanie 7

Która z boków dachu jest najodpowiedniejsza do instalacji kolektorów słonecznych?

A. Wschodnia

B. Zachodnia

C. Południowa

D. Północna

Montaż kolektorów słonecznych na dachu południowym jest uważany za najbardziej efektywny, ponieważ ta strona dachu otrzymuje najwięcej promieniowania słonecznego w ciągu dnia. W zależności od lokalizacji geograficznej, dachy skierowane na południe mogą korzystać ze słońca przez większą część dnia, co znacznie zwiększa wydajność systemu solarnego. Na przykład, w Polsce, instalacje na dachu południowym mogą osiągać ponad 80% efektywności w porównaniu z innymi kierunkami. W praktyce oznacza to, że kolektory słoneczne zamontowane na tej stronie będą produkować więcej energii cieplnej, co przekłada się na niższe rachunki za energię i szybszy zwrot z inwestycji. Ponadto, zgodnie z dobrymi praktykami i standardami branżowymi, zaleca się unikanie zacienienia dachu, co jest istotne na południowej stronie, gdzie słońce jest najbardziej intensywne. Instalacja powinna być również skierowana pod odpowiednim kątem, aby maksymalizować eksponowanie na promieniowanie słoneczne przez cały rok.

Pytanie 8

Podczas szeregowego łączenia paneli fotowoltaicznych należy uwzględnić

A. napięcie w instalacji elektrycznej

B. zakres napięcia regulatora ładowania

C. moc akumulatora

D. częstotliwość prądu w instalacji elektrycznej

Wybór napięcia w sieci elektrycznej jako kluczowego czynnika przy łączeniu szeregowo paneli fotowoltaicznych jest nieprawidłowy, ponieważ napięcie w sieci nie ma bezpośredniego wpływu na konfigurację systemu paneli. Napięcie w sieci odnosi się do systemu energetycznego, który nie jest związany z działaniem systemu fotowoltaicznego. Częstotliwość prądu w sieci elektrycznej, tak samo jak napięcie w sieci, nie ma znaczenia w kontekście łączenia paneli. W rzeczywistości, te parametry dotyczą głównie prądu przemiennego (AC), podczas gdy panele fotowoltaiczne generują prąd stały (DC). Kolejnym błędnym rozumowaniem jest powiązanie mocy akumulatora z połączeniem szeregowy paneli. Moc akumulatora, owszem, ma znaczenie, ale w kontekście pojemności i czasu pracy, a nie wpływu na bezpośrednie łączenie paneli. Ważne jest, aby zrozumieć, że regulator ładowania musi być dopasowany do napięcia wyjściowego paneli, aby zapewnić odpowiednie warunki ładowania akumulatorów. Typowe błędy myślowe, takie jak pomijanie różnicy między napięciem generowanym przez panele a napięciem w sieci, mogą prowadzić do nieefektywności systemu oraz jego uszkodzenia. Dlatego kluczowe jest zrozumienie, że serce każdego systemu fotowoltaicznego to nie tylko panele, ale także odpowiednie zarządzanie napięciem i prądem przez regulator ładowania.

Pytanie 9

W trakcie lutowania rur i złączek miedzianych wykorzystywane jest zjawisko

A. kawitacji

B. grawitacji

C. kohezji

D. kapilarne

Wiesz, grawitacja jest ważna w różnych sytuacjach, ale nie wpływa bezpośrednio na lutowanie złączek i rur miedzianych. Chociaż wpływa na przepływ cieczy, nie decyduje o tym, gdzie dokładnie znajdzie się materiał lutowniczy, co jest kluczowe w lutowaniu kapilarnym. Kawitacja, czyli to tworzenie i znikanie pęcherzyków powietrza w cieczy, też nie ma tu większego sensu. Może wręcz doprowadzić do problemów z materiałami lub pogorszyć jakość połączeń, co jest totalnie niezgodne z tym, co chcemy osiągnąć w lutowaniu miedzianych rur. Kohezja, czyli przyciąganie cząsteczek tej samej substancji, ma znaczenie, ale podczas lutowania nie odgrywa kluczowej roli. Ważne, żeby zrozumieć, że w lutowaniu nie wystarczy ogólna znajomość zjawisk fizycznych. Trzeba wiedzieć, jak konkretne zjawiska, jak kapilarność, wpływają na trwałość połączeń. Kiedy podchodzimy do tego tematu nieco nieodpowiednio, to możemy dojść do błędnych wniosków i źle wybrać metody lutowania, co w dłuższym czasie może naprawdę zagrażać bezpieczeństwu i funkcjonowaniu instalacji.

Pytanie 10

W którym miesiącu w Polsce średni zysk z instalacji solarnych osiąga najwyższe wartości?

A. We wrześniu

B. W maju

C. W czerwcu

D. W marcu

Wybór czerwca jako miesiąca z największym zyskiem solarnym w Polsce opiera się na analizie danych meteorologicznych i nasłonecznienia. W czerwcu dni są najdłuższe, a ilość promieniowania słonecznego osiąga najwyższy poziom. Z tego powodu, instalacje solarne, które funkcjonują na zasadzie konwersji energii słonecznej na energię elektryczną, generują największe ilości energii w tym miesiącu. W praktyce oznacza to, że właściciele systemów solarnych mogą liczyć na największe oszczędności na rachunkach za energię oraz na szybszy zwrot z inwestycji. Długoterminowe prognozy i analizy danych pokazują, że efektywność systemów fotowoltaicznych w czerwcu może przekraczać 120% średniej rocznej produkcji energii. Warto również zwrócić uwagę na odpowiednie projektowanie i orientację paneli słonecznych, co może dodatkowo zwiększyć ich wydajność w miesiącach letnich. Zgodnie z najlepszymi praktykami, warto przeprowadzać regularne przeglądy instalacji, aby zapewnić ich optymalne działanie przez cały rok, zwłaszcza w miesiącach o największym nasłonecznieniu.

Pytanie 11

Korzystając z przedstawionego fragmentu instrukcji określ, w jakiej odległości od odgromnika należy usytuować ogniwo fotowoltaiczne, jeżeli na budynku istnieje już instalacja antyodgromowa.

Jeżeli istnieje już na budynku instalacja antypiorunowa, to konstrukcja mocująca generatora PV musi zostać połączona najkrótszą drogą z odgromnikiem.

A. 40 cm

B. 30 cm

C. 20 cm

D. 50 cm

Poprawna odpowiedź to 20 cm, ponieważ zgodnie z obowiązującymi normami i rekomendacjami dotyczącymi instalacji fotowoltaicznych i systemów odgromowych, odległość między ogniwem fotowoltaicznym a odgromnikiem powinna być jak najmniejsza. Konstrukcja mocująca generatora PV musi być połączona najkrótszą drogą z odgromnikiem, co zapewnia optymalne prowadzenie ewentualnych wyładowań elektrycznych oraz minimalizuje ryzyko uszkodzenia urządzeń. Przykładem praktycznego zastosowania tej zasady jest instalacja systemów PV na dachach budynków, gdzie bliskość odgromnika jest kluczowa dla bezpieczeństwa całej instalacji. Warto również pamiętać, że zachowanie takiej odległości nie tylko wpływa na bezpieczeństwo, ale i na efektywność systemu, co potwierdzają liczne badania branżowe. Standardy, takie jak PN-EN 62305, jasno określają zasady dotyczące ochrony przed wyładowaniami atmosferycznymi, co podkreśla znaczenie przestrzegania zalecanych odległości w projektach instalacji PV.

Pytanie 12

Na którym rysunku przedstawiono oznaczenie poziomu parteru stosowane na przekroju pionowym budynku?

A. B.

B. D.

C. C.

D. A.

Niestety, wybrane odpowiedzi nie są poprawne, ponieważ nie odpowiadają standardowym oznaczeniom poziomu parteru w budynkach. Wiele osób może mylnie interpretować rysunki oznaczeń poziomów, co może prowadzić do zastosowania niewłaściwych oznaczeń w dokumentacji projektowej. Przykładowo, odpowiedzi A, C i D mogą przedstawiać różne inne poziomy lub oznaczenia, które nie są standardem dla poziomu parteru. Często zdarza się, że w dokumentacji ukazywane są inne poziomy, takie jak poziom podłogi czy poziom terenu, co może wprowadzać w błąd osoby interpretujące te rysunki. Kluczowe jest, aby pamiętać, że poziom parteru jest punktem odniesienia, a każde inne piętro powinno być oznaczane z wykorzystaniem tego poziomu jako bazy. W rzeczywistości, błędne podejście do oznaczania poziomów może prowadzić do poważnych komplikacji na placu budowy, gdyż wszystkie wymiary i wysokości muszą być zgodne z ustalonymi standardami, aby uniknąć problemów przy wykonawstwie. Właściwe zrozumienie standardów oznaczeń jest kluczowe dla każdego specjalisty w branży budowlanej, aby utrzymać wysoką jakość pracy oraz zapewnić bezpieczeństwo w procesie budowlanym.

Pytanie 13

Podczas realizacji próby szczelności systemu solarnego ciśnienie kontrolne w każdym punkcie instalacji powinno być wyższe od ciśnienia atmosferycznego o minimum

A. 1 bar

B. 4 bary

C. 3 bary

D. 2 bary

Odpowiedzi sugerujące, że ciśnienie kontrolne powinno być wyższe o 2, 3 lub 4 bary, są niewłaściwe i opierają się na błędnych założeniach dotyczących działania obiegów solarnych. Zbyt wysokie ciśnienie w instalacji może prowadzić do niepożądanych skutków, takich jak uszkodzenie elementów instalacji, awarie sprzętu oraz potencjalnie niebezpieczne sytuacje. W rzeczywistości, ciśnienie o 1 bar powyżej atmosferycznego jest w pełni wystarczające do przeprowadzenia próby szczelności, ponieważ pozwala na bezpieczne zweryfikowanie integralności systemu bez narażania go na nadmierne obciążenia. Ponadto, wyższe ciśnienia mogą prowadzić do nieefektywności energetycznej, a nawet do rozwoju problemów związanych z korozją, co jest szczególnie istotne w instalacjach, gdzie wykorzystywane są różne materiały i substancje chemiczne. W kontekście najlepszych praktyk branżowych, zaleca się, aby ciśnienie próby nie przekraczało tego minimalnego poziomu, aby zachować bezpieczeństwo i efektywność działania systemu. Dlatego kluczowe jest zrozumienie, że odpowiednie ciśnienie próby szczelności jest nie tylko kwestią zgodności z normami, ale także kluczowym aspektem dbałości o długofalową eksploatację systemów solarnych.

Pytanie 14

Jaką funkcję pełni parownik w pompie ciepła?

A. przekształca ciepło w energię elektryczną

B. pobiera ciepło z otoczenia

C. zamienia energię elektryczną na ciepło

D. wydziela ciepło do otoczenia

Parownik w pompie ciepła pełni kluczową rolę w procesie pozyskiwania energii cieplnej z otoczenia. Odbiera ciepło ze źródła, którym może być powietrze, woda lub grunt, a następnie przekazuje je do czynnika chłodniczego. W tym procesie czynnik chłodniczy, który jest w stanie odparować w niskich temperaturach, absorbuje ciepło z otoczenia, co powoduje jego przejście w stan gazowy. Następnie gaz ten jest sprężany przez sprężarkę, co podnosi jego temperaturę i ciśnienie, a ciepło jest oddawane do systemu grzewczego. Przykładowo, w systemach ogrzewania powietrznego, parownik można stosować w połączeniu z wentylatorami, co umożliwia efektywne ogrzewanie pomieszczeń przy minimalnym zużyciu energii. Dobrą praktyką stosowaną w branży jest optymalizacja wydajności parowników poprzez odpowiedni dobór materiałów oraz zapewnienie właściwej lokalizacji i izolacji, co wpływa na efektywność całego systemu. Warto również zwrócić uwagę na zmiany temperatur zewnętrznych, które mogą wpływać na wydajność parowników, co ma istotne znaczenie w projektowaniu systemów grzewczych.

Pytanie 15

Brak diodek blokujących w systemie off-grid może prowadzić do

A. uszkodzenia ogniwa w przypadku intensywnego zacienienia ogniwa

B. całkowitego wyczerpania akumulatora

C. przeładowania akumulatora

D. przepływu prądu przez ogniwo w czasie zacienienia

Wiele osób może mylnie uważać, że brak diody blokującej w systemie off-grid prowadzi do uszkodzenia ogniwa podczas silnego zacienienia, jednak nie jest to do końca prawda. W rzeczywistości, silne zacienienie nie powoduje uszkodzenia samego ogniwa, ale raczej wpływa na jego wydajność, co może prowadzić do niepożądanych zjawisk, takich jak przepływ prądu w przeciwnym kierunku. Również koncepcja całkowitego rozładowania akumulatora nie ma bezpośredniego związku z brakiem diody blokującej, ponieważ akumulatory w dobrze zaprojektowanych systemach posiadają zabezpieczenia przed nadmiernym rozładowaniem. Z kolei przeładowanie akumulatora jest konsekwencją braku odpowiednich regulatorów ładowania, a nie braku diody blokującej. Typowe błędy myślowe związane z tymi nieporozumieniami często polegają na niewłaściwym zrozumieniu funkcji diod, regulatorów i wpływu zacienienia na systemy PV. W kontekście projektowania systemów off-grid, kluczowe jest zrozumienie, że zabezpieczenia oraz odpowiednie komponenty muszą być właściwie dobrane i rozmieszczone, aby zapewnić optymalną pracę i bezpieczeństwo systemu. Właściwe podejście do projektowania powinno uwzględniać standardy branżowe, które wskazują na konieczność użycia odpowiednich elementów zabezpieczających, aby system działał w sposób niezawodny.

Pytanie 16

Jaką wartość należy wpisać w pozycji przedmiarowej dla dolnego przewodu źródła ciepła, który na mapie w skali 1:1000 ma długość 2 cm?

A. 200 m

B. 0,2 m

C. 2 m

D. 20 m

Odpowiedź 20 m jest prawidłowa, ponieważ w skali 1:1000 każdy 1 cm na mapie odpowiada 10 m w rzeczywistości. Zatem, mając długość 2 cm na mapie, należy pomnożyć tę wartość przez 10, co daje 20 m. Tego typu przeliczenia są kluczowe w projektowaniu instalacji grzewczych i wodno-kanalizacyjnych, gdzie precyzyjne odwzorowanie długości jest niezbędne dla obliczeń technicznych oraz do zapewnienia efektywności systemów. W praktyce, użytkownicy muszą zwracać uwagę na skalę rysunków technicznych, aby poprawnie interpretować rozmiary i wymiary instalacji. Ponadto, zgodnie z normami branżowymi, takie przeliczenia są standardową praktyką w zakresie przygotowywania dokumentacji projektowej, co wpływa na jakość i dokładność realizacji inwestycji budowlanych.

Pytanie 17

Przez realizację odwiertów weryfikuje się hydrotermalne zasoby energii, dotyczące

A. gorących suchych skał

B. suchych, ogrzanych i porowatych skał

C. atmosfery

D. wody, pary lub mieszaniny parowo-wodnej

Hydrotermiczne zasoby energii nie odnoszą się do suchych, ogrzanych skał, atmosfery ani gorących suchych skał, ponieważ te koncepcje pomijają kluczowy element, jakim jest obecność wody. Odpowiedzi wskazujące na suche skały sugerują, że ciepło geotermalne może być wykorzystywane w suchych, porowatych materiałach, co jest mylne, ponieważ brak medium ciekłego lub parowego ogranicza możliwości efektywnego pozyskiwania energii. W systemach geotermalnych kluczową rolę odgrywa woda jako nośnik energii; jej obecność umożliwia transport ciepła z głębszych warstw ziemi na powierzchnię. Atmosfera także nie jest źródłem hydrotermicznych zasobów energii, ponieważ energia atmosferyczna jest z reguły związana z innymi formami energii, takimi jak energia wiatru czy słoneczna. Gorące suche skały natomiast mogą być wykorzystywane w tzw. systemach EGS (Enhanced Geothermal Systems), ale nie są uznawane za hydrotermiczne zasoby energii, gdyż nie zawierają wody w stanie ciekłym, a ich eksploatacja jest bardziej skomplikowana i wymaga dodatkowych procesów hydraulicznych. Kluczowym błędem jest więc niezrozumienie, że efektywność pozyskiwania energii geotermalnej w dużej mierze zależy od obecności wody, która działa jako nośnik ciepła, w przeciwieństwie do skał suchych.\

Pytanie 18

Jakie jest uboczne wytwarzanie podczas produkcji biodiesla?

A. gliceryna

B. glikol

C. etanol

D. metanol

Odpowiedzi etanol, glikol oraz metanol nie są poprawnymi odpowiedziami na pytanie dotyczące produktów ubocznych w produkcji biodiesla, gdyż nie odpowiadają one rzeczywistości procesu transestryfikacji. Etanol, jako jeden z najczęściej używanych alkoholi, stanowi reagent w procesie produkcji biodiesla, a nie produkt uboczny. Wykorzystanie etanolu w produkcji biodiesla jest zgodne z praktykami zrównoważonego rozwoju, ponieważ jest on wytwarzany z biomasy, co pozwala na redukcję emisji gazów cieplarnianych. Z kolei glikol, będący substancją chemiczną, jest używany w różnych procesach przemysłowych, ale nie w produkcji biodiesla. W wielu przypadkach glikol jest stosowany jako środek przeciw zamarzaniu lub w produkcji tworzyw sztucznych, co czyni go nieadekwatnym do kontekstu produkcji biodiesla. Metanol, podobnie jak etanol, jest reagentem w procesie produkcji biodiesla, a nie produktem ubocznym. Jest to substancja silnie toksyczna, co stawia dodatkowe wyzwania w zakresie bezpieczeństwa. Kluczowym błędem przy interpretacji tego pytania może być mylenie reagentów z produktami ubocznymi, co jest nie tylko technicznie niepoprawne, ale również może prowadzić do nieefektywnego zarządzania procesem produkcji biodiesla. Aby zrozumieć właściwe zastosowanie każdej z tych substancji, ważne jest, aby przeanalizować każdy etap procesu produkcji biodiesla oraz znać ich rolę w kontekście technologicznym.

Pytanie 19

Jakie jest minimalne pole przekroju przewodu ochronnego PE w instalacji odbiorczej budynku, jeśli przewody fazowe mają przekrój do 16 mm2?

A. 4 mm2

B. 8 mm2

C. Jest równy połowie przekroju przewodu fazowego

D. Jest równy przekrojowi przewodu fazowego

Wybór niewłaściwego przekroju przewodu ochronnego PE w instalacjach elektrycznych może prowadzić do poważnych konsekwencji, w tym do zwiększonego ryzyka porażenia prądem oraz uszkodzeń urządzeń. Różne odpowiedzi, które sugerują, że przekrój przewodu PE powinien wynosić 8 mm2, połowę przekroju przewodu fazowego czy 4 mm2, są niezgodne z aktualnymi normami i praktykami branżowymi. W przypadku, gdy przewód fazowy ma przekrój do 16 mm2, przewód PE musi być co najmniej równy przekrojowi przewodu fazowego. Dlaczego to ważne? Przewód ochronny jest odpowiedzialny za odprowadzanie doziemnych prądów uszkodzeniowych, co oznacza, że jego przekrój musi być wystarczający, aby zminimalizować spadki napięcia oraz opory, które mogą wystąpić podczas ewentualnych awarii. Wybór zbyt małego przekroju PE, jak 8 mm2 czy 4 mm2, nie tylko narusza przepisy, ale także stwarza ryzyko, że w przypadku awarii, przewód nie będzie w stanie skutecznie odprowadzić prądu, co może prowadzić do niebezpiecznych sytuacji, w tym porażenia użytkowników. Typowe błędy myślowe, które prowadzą do takich wniosków, często wynikają z niepełnego zrozumienia roli przewodu ochronnego oraz jego wymagań w kontekście bezpieczeństwa elektrycznego. Dlatego kluczowe jest przestrzeganie zasad dotyczących dobierania przekrojów przewodów, aby zapewnić pełne bezpieczeństwo w instalacjach elektrycznych.

Pytanie 20

Jakie rury są najbardziej odpowiednie do wykonania instalacji ogrzewania podłogowego?

A. PEX-AL-PEX

B. miedziane

C. PP-HD

D. stalowe

Stalowe rury, choć mają swoje zastosowanie w instalacjach grzewczych, nie są idealnym rozwiązaniem dla ogrzewania podłogowego. Ich waga i sztywność utrudniają montaż oraz mogą prowadzić do problemów z rozkładem ciepła, co jest kluczowe w tego typu systemach. Rury miedziane, mimo że charakteryzują się doskonałą przewodnością cieplną oraz odpornością na korozję, są drogim rozwiązaniem i trudne do zastosowania w elastycznych instalacjach podłogowych. Wysoka cena materiału oraz skomplikowane połączenia lutowane mogą zwiększać koszty instalacji. Rury PP-HD, z drugiej strony, są stosunkowo lekkie i łatwe w montażu, jednak mają ograniczoną odporność na wysokie temperatury i ciśnienia, co czyni je mniej odpowiednimi do zastosowania w ogrzewaniu podłogowym. Wybór nieodpowiednich materiałów może prowadzić do wielu problemów, takich jak nieefektywne ogrzewanie, ryzyko uszkodzeń oraz konieczność częstych napraw. Zrozumienie właściwości materiałów jest kluczowe dla zapewnienia długotrwałej i wydajnej instalacji grzewczej, dlatego warto skupić się na rozwiązaniach, które są najbardziej dostosowane do specyfiki ogrzewania podłogowego.

Pytanie 21

Jakie materiały mogą być zastosowane do wykonania absorbera w panelach słonecznych?

A. aluminium lub miedzi

B. plastiku lub stali

C. aluminium lub mosiądzu

D. miedzi lub żeliwa

Absorber w kolektorach słonecznych jest kluczowym elementem, który odpowiada za przechwytywanie promieniowania słonecznego i przekształcanie go w ciepło. Materiały takie jak aluminium i miedź charakteryzują się doskonałymi właściwościami przewodzenia ciepła, co czyni je idealnymi do zastosowania w tych systemach. Aluminium jest lekkie, odporne na korozję oraz łatwe w obróbce, co sprawia, że jest powszechnie stosowane w budowie absorberów. Miedź, z kolei, ma jeszcze lepsze właściwości przewodzenia ciepła, co pozwala na szybsze i efektywniejsze przekazywanie energii cieplnej. Dobre praktyki branżowe zalecają używanie tych materiałów, aby zapewnić maksymalną efektywność kolektorów słonecznych, co jest kluczowe w kontekście odnawialnych źródeł energii i efektywności energetycznej budynków. Warto także zauważyć, że odpowiedni dobór materiałów wpływa na trwałość systemu oraz jego zdolność do pracy w zmiennych warunkach atmosferycznych.

Pytanie 22

Jakim kolorem jest wyłącznie oznaczony przewód ochronny PE?

A. brązowy

B. czerwony

C. niebieski

D. żółto-zielony

Przewód ochronny PE (Protective Earth) jest oznaczony kolorem żółto-zielonym zgodnie z międzynarodowymi normami, takimi jak IEC 60446 oraz PN-EN 60446. Oznaczenie to ma na celu jednoznaczne rozróżnienie przewodów ochronnych od przewodów zasilających oraz innych przewodów w instalacjach elektrycznych. Przewód PE pełni kluczową funkcję w zapewnieniu bezpieczeństwa użytkowników urządzeń elektrycznych poprzez odprowadzenie prądu doziemnego w przypadku awarii, co minimalizuje ryzyko porażenia prądem. Użycie koloru żółto-zielonego jest standaryzowane na całym świecie, co ułatwia rozpoznawanie przewodów ochronnych, niezależnie od kraju. W praktyce, przewody PE są stosowane w instalacjach domowych i przemysłowych, w tym w urządzeniach takich jak gniazdka, maszyny przemysłowe, a także w instalacjach fotowoltaicznych. Dzięki jednoznacznemu oznaczeniu, technicy i elektrycy mogą szybko zidentyfikować przewody ochronne, co jest kluczowe dla bezpieczeństwa podczas prac serwisowych.

Pytanie 23

Podczas przewozu pompy ciepła szczególnie ważne jest, aby zwrócić uwagę na jej wrażliwość na

A. niską temperaturę

B. wilgotność powietrza

C. promienie słoneczne

D. przechylania

Podczas transportu pompy ciepła szczególnie istotne jest unikanie ich przechylania, ponieważ te urządzenia są wrażliwe na zmiany pozycji, które mogą prowadzić do uszkodzenia ich wewnętrznych komponentów. Przechylanie pompy ciepła może powodować przesunięcia lub uszkodzenia sprężarki, wymienników ciepła oraz systemu chłodzenia. W praktyce, zaleca się transport pompy w pozycji pionowej, aby zminimalizować ryzyko takich uszkodzeń. Warto również pamiętać, że podczas załadunku i rozładunku urządzenia, należy stosować odpowiednie uchwyty i podpory, aby zapewnić stabilność. Dobre praktyki w branży dotyczące transportu pomp ciepła obejmują również stosowanie specjalistycznych opakowań, które amortyzują wstrząsy i drgania. W przypadku transportu na dłuższych dystansach, warto również monitorować warunki atmosferyczne, aby zapewnić, że urządzenie nie jest narażone na niekorzystne czynniki zewnętrzne, ale kluczowe pozostaje zachowanie odpowiedniej pozycji podczas transportu.

Pytanie 24

Podczas instalowania systemu fotowoltaicznego stosuje się złączki, które zapewniają całkowitą hermetyczność oraz zapobiegają niewłaściwemu podłączeniu biegunów paneli słonecznych do akumulatora

A. MPX

B. HDMI

C. MC4

D. WAGO

Złączki MC4 są standardem w instalacjach fotowoltaicznych, służącym do łączenia paneli słonecznych z systemem zasilania. Dzięki swojej konstrukcji, złączki te zapewniają pełną hermetyczność, co jest kluczowe w kontekście ochrony przed wilgocią i zanieczyszczeniami. W praktyce oznacza to, że stosując złączki MC4, minimalizuje się ryzyko wystąpienia korozji oraz uszkodzeń, które mogą prowadzić do obniżenia wydajności systemu. Dodatkowo, złączki te wyposażone są w mechanizm blokujący, który uniemożliwia przypadkowe rozłączenie połączenia, co jest niezwykle istotne oraz zapewnia bezpieczeństwo w eksploatacji. Zgodnie z normami IEC 62109 oraz IEC 61730, przy wyborze komponentów do instalacji fotowoltaicznych, należy kierować się ich niezawodnością i odpornością na ekstremalne warunki atmosferyczne, co złączki MC4 z pewnością spełniają. Dlatego są one powszechnie stosowane zarówno w instalacjach domowych, jak i komercyjnych, co potwierdza ich skuteczność i popularność w branży.

Pytanie 25

W trakcie transportu samochodowego gruntowej pompy ciepła do klienta, gdy moduł chłodniczy jest umieszczony na dole urządzenia, należy ją przewozić

A. w pozycji pochylonej pod kątem 45°

B. w pozycji stojącej pionowo

C. w pozycji leżącej na bocznej ściance

D. w pozycji leżącej na tylnej ściance

Odpowiedź 'stojącą pionowo' jest faktycznie na miejscu. Kiedy transportujesz gruntową pompę ciepła w tej pozycji, to wszystko działa lepiej – ciśnienie w układzie chłodniczym jest ok, a ryzyko jakichś uszkodzeń się zmniejsza. Jeśli masz moduł chłodniczy na dole, to pionowa pozycja utrzymuje płyny na swoim miejscu, co z kolei jest kluczowe dla działania systemu. W praktyce, dobrze jest przewozić takie urządzenia w sposób, który nie pozwoli na przesuwanie się elementów wewnętrznych i chroni je przed wstrząsami. Przykładem może być transport klimatyzacji, gdzie jak źle je przewieziemy, to po zainstalowaniu mogą się pojawić problemy. Lepiej zawsze trzymać się wytycznych producentów i norm, bo one zazwyczaj mówią, że pionowa pozycja transportowa to najlepszy wybór, żeby sprzęt działał jak należy.

Pytanie 26

Obecność powietrza w systemie solarnym wynika głównie z

A. uszkodzonej pompy obiegowej

B. nieodpowietrzenia układu solarnego

C. nieprawidłowego montażu naczynia wzbiorczego

D. nieprawidłowego umiejscowienia grupy pompowej

Obecność powietrza w układzie solarnym jest najczęściej wynikiem nieodpowietrzenia układu, co oznacza, że powietrze nie zostało usunięte z systemu w odpowiednim czasie. To zjawisko może prowadzić do wielu problemów, takich jak spadek efektywności systemu grzewczego, hałas w instalacji czy nawet uszkodzenia komponentów, takich jak pompy, wymienniki ciepła czy rury. W praktyce, podczas montażu układów solarnych, kluczowe jest zastosowanie odpowiednich zaworów odpowietrzających oraz regularne serwisowanie, aby zapewnić pełne usunięcie powietrza. Zgodnie z normami branżowymi, zaleca się przeprowadzanie odpowietrzania systemu podczas uruchamiania oraz regularne kontrole, by upewnić się, że nie ma nagromadzenia powietrza. Dobre praktyki obejmują również stosowanie naczynia wzbiorczego, które ma na celu kompensację zmian objętości cieczy oraz umożliwienie skutecznego odpowietrzania. Warto pamiętać, że odpowiednie utrzymanie układu solarnego ma kluczowe znaczenie dla jego długowieczności i efektywności.

Pytanie 27

Aby zredukować wahania wskazań rotametru w jednostce pompującej w instalacji solarnej, należy wykonać

A. odpowietrzenie instalacji

B. regulację pompy obiegowej

C. zmniejszenie ciśnienia w układzie solarnym

D. zwiększenie ciśnienia w układzie solarnym

Wybór regulacji pompy obiegowej, zwiększenia lub zmniejszenia ciśnienia w układzie solarnym, aby zlikwidować wahania wskazań rotametru, jest błędny, ponieważ te działania nie eliminują podstawowej przyczyny problemu, jakim jest obecność powietrza w systemie. Regulacja pompy może wpłynąć na przepływ, ale jeśli w układzie znajduje się powietrze, to jakiekolwiek zmiany w pracy pompy nie rozwiążą problemu niestabilnych wskazań rotametru. Zwiększanie ciśnienia w układzie może prowadzić do zjawiska kawitacji, co jest szkodliwe dla instalacji, a zmniejszenie ciśnienia może wręcz pogorszyć sytuację, skutkując jeszcze większymi wahaniami przepływu. Takie podejścia są typowe w przypadku braku zrozumienia mechanizmów działania instalacji solarnych. Właściwe zarządzanie instalacją wymaga bowiem nie tylko reakcji na objawy, ale także zrozumienia ich przyczyn. Użytkownicy powinni być świadomi, że każda instalacja wymaga regularnego monitorowania i konserwacji, w tym odpowietrzenia, aby zapewnić jej optymalne działanie. Zignorowanie tych mechanizmów prowadzi do nieefektywności systemu i potencjalnych uszkodzeń.

Pytanie 28

Jeśli kolektor słoneczny o powierzchni 2 m2 przy nasłonecznieniu wynoszącym 1 000 W/m2 oddał do systemu 1 400 W energii cieplnej, to jaka jest sprawność urządzenia?

A. 50%

B. 70%

C. 60%

D. 80%

Aby obliczyć sprawność kolektora fototermicznego, należy zastosować wzór: sprawność = (przekazane ciepło / moc napromieniowania) x 100%. W tym przypadku moc napromieniowania wynosi 1 000 W/m2, a powierzchnia kolektora to 2 m2, co daje łączną moc napromieniowania równą 2 000 W (1 000 W/m2 * 2 m2). Kolektor przekazał do instalacji 1 400 W ciepła, więc sprawność wynosi: (1 400 W / 2 000 W) x 100% = 70%. Taka efektywność jest istotna w kontekście projektowania systemów solarnych, ponieważ wyższa sprawność oznacza lepsze wykorzystanie energii słonecznej i niższe koszty eksploatacji. W praktyce, projektanci instalacji solarnych dążą do osiągnięcia jak najwyższej sprawności, aby zminimalizować powierzchnię potrzebną do uzyskania wymaganej ilości energii. Przykładem może być zastosowanie różnych rodzajów powłok absorbujących oraz systemów optymalizacji kątów nachylenia kolektorów, co pozwala na lepsze zbieranie promieniowania słonecznego.

Pytanie 29

Jak długo utrzymujemy elementy łączone w technologii klejonej?

A. 35-60 sek.

B. 1-2 min.

C. 15-30 sek.

D. 5-10 sek.

Odpowiedź 15-30 sek. jest prawidłowa, ponieważ czas przytrzymywania elementów w technologii klejonej jest kluczowy dla uzyskania odpowiedniej siły połączenia. W tym czasie klej osiąga wstępną wydolność, co umożliwia utworzenie mocnego połączenia między elementami. W praktyce, niewłaściwe czasy przytrzymywania mogą prowadzić do osłabienia struktury lub nieprawidłowego ustawienia elementów. Na przykład, w przypadku klejenia drewna, przytrzymywanie przez 15-30 sek. jest wystarczające do uzyskania właściwej adhezji, co potwierdzają standardy branżowe, takie jak EN 204, które określają metody testowania klejów stosowanych w drewnie. Wiedza ta jest istotna w kontekście zarówno produkcji mebli, jak i budownictwa, gdzie wytrzymałość połączeń ma kluczowe znaczenie dla trwałości konstrukcji. Zrozumienie tego procesu pozwala na lepsze planowanie czasów klejenia, zwiększając efektywność pracy oraz jakość finalnych produktów.

Pytanie 30

Przedstawione na rysunku oznaczenie graficzne to symbol

A. zbiornika ciśnieniowego.

B. wymiennika ciepła.

C. pompy tłokowej.

D. podgrzewacza wody.

To, co widzisz na rysunku, to na pewno wymiennik ciepła. Wymienniki są naprawdę przydatne w różnych systemach grzewczych i chłodniczych, bo ich głównym zadaniem jest przekazywanie ciepła między dwoma płynami. W przypadku instalacji grzewczych mogą one przenosić ciepło z kotła do wody użytkowej, albo do ogrzewania podłogowego. To działa tak, że gorąca woda z kotła przechodzi przez wymiennik, a zimna woda użytkowa się podgrzewa. Warto wiedzieć, że według normy PN-EN 12953 symbole wymienników są dokładnie opisane, co ułatwia inżynierom zrozumienie schematów. Z mojego doświadczenia, znajomość tych symboli jest naprawdę istotna podczas projektowania i konserwacji systemów, bo ma wpływ na efektywność energetyczną całych instalacji.

Pytanie 31

Schemat instalacji PV przedstawia system

A. hybrydowy.

B. off-grid.

C. on-grid.

D. autonomiczny.

Odpowiedź on-grid jest poprawna, ponieważ schemat przedstawia instalację fotowoltaiczną, która jest bezpośrednio połączona z publiczną siecią elektroenergetyczną. Systemy on-grid, zwane również systemami podłączonymi do sieci, pozwalają na bieżące monitorowanie produkcji energii oraz jej wymiany z siecią. W przypadku nadwyżki energii produkowanej przez panele fotowoltaiczne, energia ta może być oddawana do sieci, co jest korzystne zarówno dla użytkownika, jak i dla operatora systemu energetycznego. Użytkownik otrzymuje w zamian odpowiednie kredyty energetyczne, które mogą być wykorzystane, gdy produkcja energii nie wystarcza do pokrycia bieżących potrzeb. Kluczowym elementem takiej instalacji jest licznik, który monitoruje zarówno ilość wyprodukowanej, jak i pobranej energii. W praktyce, korzystanie z systemu on-grid jest szczególnie opłacalne w rejonach z dobrze rozwiniętą infrastrukturą energetyczną, gdzie istnieje możliwość stabilnej wymiany energii z siecią.

Pytanie 32

Zanim instalacja kotłowni spalającej biomasę zostanie oddana do użytku, jaki dokument jest niezbędny?

A. decyzja o wprowadzaniu zanieczyszczeń do powietrza atmosferycznego

B. pozytywna opinia straży miejskiej

C. protokół odbioru końcowego

D. ocena wpływu inwestycji na środowisko

Protokół odbioru końcowego jest kluczowym dokumentem w procesie oddawania do eksploatacji instalacji kotłowni spalającej biomasę. Stanowi on formalne potwierdzenie, że instalacja została zbudowana zgodnie z projektem, spełnia wymagania techniczne oraz bezpieczeństwa, a także jest gotowa do użytkowania. W praktyce, protokół ten powinien być sporządzony przez odpowiednie organy nadzoru budowlanego lub inżynierów, którzy przeprowadzają inspekcję instalacji. Protokół powinien zawierać informacje o wykonanych pracach, zastosowanych materiałach oraz zgodności z obowiązującymi normami prawnymi i technicznymi. Przykładowo, zgodnie z normą PN-EN 303-5, która dotyczy kotłów na paliwa stałe, protokół odbioru powinien potwierdzać, że kotłownia spełnia wymogi dotyczące emisji zanieczyszczeń. Dobre praktyki branżowe zalecają również, aby protokół był dokumentowany w formie pisemnej, co ułatwia przyszłe audyty oraz kontrole. Odpowiedni protokół odbioru jest nie tylko wymogiem prawnym, ale również kluczowym elementem dla zapewnienia bezpieczeństwa i efektywności energetycznej kotłowni.

Pytanie 33

Przechowując rury preizolowane na otwartej przestrzeni w różnych warunkach pogodowych, nie ma potrzeby chronienia ich przed

A. promieniowaniem UV

B. wiatrem

C. wilgocią

D. ekstremalnymi temperaturami

Odpowiedzi wskazujące na potrzebę zabezpieczenia rur preizolowanych przed wilgocią, ekstremalnymi temperaturami oraz promieniowaniem UV opierają się na błędnym założeniu, że wszystkie czynniki atmosferyczne mają równy wpływ na właściwości tych rur. Wilgoć jest szczególnie niebezpieczna, ponieważ może prowadzić do kondensacji i uszkodzenia izolacji, co obniża efektywność rur. Zgodnie z zaleceniami dotyczącymi składowania, wilgotne, nieodpowiednio zabezpieczone rury mogą ulec degradacji, co może prowadzić do znacznych strat w systemach grzewczych. Ekstremalne temperatury, zarówno niskie, jak i wysokie, mogą powodować zmiany w strukturze materiału, prowadząc do pęknięć czy deformacji, co w konsekwencji może skutkować obniżeniem trwałości i funkcjonalności rur. Promieniowanie UV w dłuższej perspektywie może powodować osłabienie warstwy izolacyjnej, co również zagraża efektywności systemu. Błędne założenia co do potrzeby zabezpieczania przed wiatrem mogą wynikać z braku zrozumienia właściwości materiałowych rur preizolowanych, które są zaprojektowane z myślą o różnorodnych warunkach atmosferycznych, w tym o działaniu wiatru. Z tego względu, kluczowe jest przestrzeganie norm i dobrych praktyk w zakresie ich składowania, by zachować ich właściwości użytkowe.

Pytanie 34

W słonecznej instalacji grzewczej przedstawionej na rysunku, przeznaczonej do całorocznego wspomagania przygotowania ciepłej wody użytkowej, urządzenie oznaczone cyfrą 1 jest zbiornikiem

A. z dwiema wężownicami.

B. dwupłaszczowym.

C. wyrównawczym.

D. z jedną wężownicą.

Zbiornik numer 1 w tej instalacji grzewczej to rzeczywiście taki z dwiema wężownicami. Każda z nich ma swoją specyfikę: jedna odbiera ciepło z kolektorów słonecznych, a druga z kolei przekazuje ciepło do ciepłej wody użytkowej. Takie rozwiązanie jest super, bo pozwala na efektywne wykorzystanie energii słonecznej i przygotowanie ciepłej wody. W domach jednorodzinnych z systemami solarnymi taki zbiornik naprawdę może pomóc obniżyć rachunki za energię i zmniejszyć ślad węglowy. Ważne, żeby te instalacje były projektowane zgodnie z regulacjami, na przykład PN-EN 12976, bo to ułatwia wszystko i zapewnia, że system działa tak, jak powinien.

Pytanie 35

Jeśli całkowity opór cieplny przegrody wynosi 4,00 (m2-K)/W, to jaką wartość ma współczynnik przenikania ciepła?

A. 0,25 W/(m2-K)

B. 0,50 W/(m2K)

C. 0,35 W/(m2-K)

D. 0,10 W/(m2-K)

Współczynnik przenikania ciepła, oznaczany jako U, jest odwrotnością całkowitego oporu cieplnego R przegrody. Całkowity opór cieplny to suma oporów poszczególnych warstw materiałów budowlanych. Wzór na obliczenie współczynnika przenikania ciepła przedstawia się jako U = 1/R. W tym przypadku, mając całkowity opór cieplny R równy 4,00 (m2-K)/W, obliczamy U jako U = 1/4,00 = 0,25 W/(m2-K). W praktyce oznacza to, że przez każdy metr kwadratowy przegrody o tym oporze cieplnym przepływa 0,25 wata ciepła przy różnicy temperatur wynoszącej 1 K. Wartość współczynnika U ma istotne znaczenie w kontekście projektowania budynków, ponieważ pozwala ocenić efektywność energetyczną przegrody. Zgodnie z normami budowlanymi, niższe wartości U są pożądane, co wskazuje na lepsze właściwości izolacyjne. Przykładowo, w budynkach pasywnych współczynnik U dla ścian zewnętrznych nie powinien przekraczać 0,15 W/(m2-K).

Pytanie 36

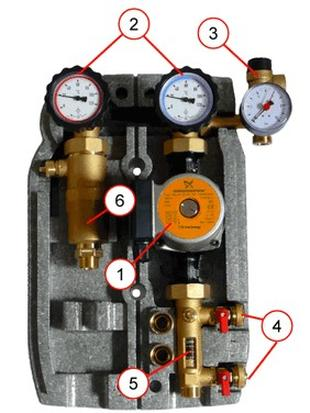

Na przedstawionym rysunku element oznaczony cyfrą 5 to

A. separator solarny.

B. zawór bezpieczeństwa.

C. rotametr.

D. zawór spustowo napełniający.

Element oznaczony cyfrą 5 to rotametr, który jest kluczowym urządzeniem do pomiaru przepływu cieczy i gazów w instalacjach przemysłowych. Rotametr działa na zasadzie zmiany przekroju przepływu: gdy przepływ zwiększa się, pływak umieszczony w rurze pomiarowej unosi się, co prowadzi do odczytu wartości przepływu na skalowanej rurze. W kontekście standardów branżowych, rotametry są często wykorzystywane w różnych zastosowaniach, takich jak procesy chemiczne, zarządzanie cieczą w systemach wodociągowych oraz monitorowanie gazów w przewodach. Dzięki prostocie konstrukcji i łatwości odczytu, są one preferowane w wielu aplikacjach, gdzie wymagana jest szybkość i dokładność pomiaru. Rozumienie zasad działania rotametrów jest niezbędne dla inżynierów i techników, aby zapewnić ich prawidłowe wykorzystanie oraz konserwację, co przyczynia się do zwiększenia efektywności systemów, w których są zainstalowane.

Pytanie 37

Uziemienie wewnętrzne systemu fotowoltaicznego powinno być zrealizowane z

A. pręta stalowego ocynkowanego

B. taśmy stalowej ocynkowanej

C. przewodu miedzianego

D. przewodu aluminiowego

Przewody aluminiowe, chociaż często stosowane w instalacjach elektrycznych, nie są odpowiednie do uziemienia instalacji fotowoltaicznych. Aluminium ma wyższą rezystancję elektryczną w porównaniu do miedzi, co sprawia, że nie jest w stanie skutecznie odprowadzać prądu w przypadku awarii. W rezultacie mogą wystąpić niebezpieczne sytuacje, takie jak przegrzanie przewodów czy ich uszkodzenie, co może prowadzić do pożaru. Użycie taśmy stalowej ocynkowanej lub pręta stalowego ocynkowanego w kontekście uziemienia również nie jest zalecane. Chociaż materiały te mogą być stosowane w niektórych zastosowaniach budowlanych, ich przewodnictwo elektryczne jest znacznie gorsze od miedzi. Dodatkowo stal, mimo ocynkowania, może z czasem ulegać korozji, co osłabia jej właściwości uziemiające. Kluczowe w kontekście bezpieczeństwa instalacji jest zrozumienie, że uziemienie ma na celu ochronę nie tylko instalacji, ale również ludzi. Stąd wybór odpowiedniego materiału jest kwestią fundamentalną, a błędne decyzje mogą prowadzić do poważnych konsekwencji zarówno finansowych, jak i zdrowotnych. Należy zatem kierować się zaleceniami specjalistów oraz obowiązującymi normami, które jednoznacznie wskazują na przewody miedziane jako optymalne rozwiązanie do tego typu zastosowań.

Pytanie 38

Jakie będzie pierwsze następstwo utraty zasilania w instalacji solarnej podczas słonecznego dnia?

A. przeciek płynu solarnego przez zawór bezpieczeństwa

B. zapowietrzenie systemu solarnego

C. wrzenie wody w zbiorniku

D. wzrost temperatury płynu solarnego

Wszystkie odpowiedzi sugerujące, że mamy do czynienia z wyciekiem płynu przez zawór bezpieczeństwa, zapowietrzeniem instalacji czy gotowaniem wody w zasobniku, pokazują, że coś nie do końca zrozumiałeś. Jak zaniknie prąd, to nie ma wycieku, bo zawory bezpieczeństwa działają tylko przy dużym ciśnieniu, a nie w sytuacji, gdy nie ma cyrkulacji. Gdy pompy się wyłączają, ciśnienie w instalacji zwykle jest w porządku, zwłaszcza w dobrze zaprojektowanych systemach. Co do zapowietrzenia, to wcale nie dzieje się od razu. Takie problemy mogą się zdarzyć po dłuższym czasie, gdy powietrze dostanie się do układu. Gotowanie wody w zasobniku też nie jest normą, gdy brakuje cyrkulacji. Zamiast tego, temperatura płynu rośnie, ale bez odpowiedniego przepływu ciepło nie jest efektywnie przekazywane. Tak że, brak prądu wpływa na system, ale nie powoduje nagle wycieków czy gotowania, bo to jest bardziej skomplikowane i zależy od wielu warunków.

Pytanie 39

Kocioł na pellet o mocy poniżej 25 kW powinien być umiejscowiony w kotłowni w taki sposób, aby przestrzeń pomiędzy tylną częścią kotła a ścianą wynosiła co najmniej

A. 2,0 m

B. 1,0 m

C. 0,7 m

D. 1,5 m

Wybór większej odległości, takiej jak 1,5 m, 1,0 m czy 2,0 m, wskazuje na mylne zrozumienie wymogów dotyczących instalacji kotłów na pellet. Kodowanie obiektów grzewczych w Polsce nie tylko precyzuje minimalne wymogi, ale także podkreśla ich praktyczne zastosowanie. W przypadku kotłów o mocy mniejszej niż 25 kW, nadmierna odległość od ściany może prowadzić do nieefektywności systemu grzewczego. Odpowiednia cyrkulacja powietrza jest kluczowa dla efektywności kotła, co oznacza, że zbyt duża odległość może ograniczać wentylację, prowadząc do problemów z wydajnością i komfortem grzewczym. Ponadto, w sytuacji awaryjnej, znaczna odległość może utrudniać dostęp do kotła, co jest istotne dla konserwacji i napraw. Odpowiednie odstępy są zatem nie tylko kwestią norm, ale także praktycznym aspektem zapewniającym bezpieczeństwo i efektywność eksploatacji. Powszechnym błędem myślowym jest także założenie, że większa odległość zawsze oznacza lepsze ustawienie. W rzeczywistości, normy są ustalane na podstawie badań i praktyk inżynieryjnych, które wskazują na optymalne wartości, które należy stosować. Dlatego tak ważne jest przestrzeganie określonych wymogów, aby zapewnić prawidłowe funkcjonowanie całego systemu grzewczego.

Pytanie 40

Jaką jednostkę stosuje się do wyrażania stopnia mineralizacji wody?

A. l/°C

B. l/mg

C. mg/l

D. °C/l

Jednostka "mg/l" (miligramy na litr) jest powszechnie stosowana do pomiaru stopnia mineralizacji wody, co oznacza ilość rozpuszczonych substancji mineralnych w danym litrze wody. W praktyce, pomiar ten jest kluczowy w takich obszarach jak analiza jakości wody, zarządzanie zasobami wodnymi oraz ocena wpływu różnych czynników na ekosystemy wodne. Na przykład, w procesie uzdatniania wody, dokładne określenie jej mineralizacji pozwala na dobranie odpowiednich metod filtracji i oczyszczania, co jest zgodne z normami ustalonymi przez organizacje takie jak WHO czy EPA. Zastosowanie jednostki mg/l jest również istotne w kontekście gospodarki wodnej, gdzie monitorowanie mineralizacji pozwala na ocenę stanu wód gruntowych i powierzchniowych. Dodatkowo, w przemyśle spożywczym, dokładne oznaczanie mineralizacji wody jest niezbędne, aby zapewnić odpowiednią jakość produktów oraz spełnić wymogi regulacyjne. W związku z tym, znajomość i umiejętność posługiwania się jednostką mg/l jest niezbędna w wielu dziedzinach związanych z ochroną środowiska oraz zdrowiem publicznym.
