Informacje o egzaminie:

Zawód: Technik pojazdów samochodowych
Kwalifikacja: MOT.05 - Obsługa, diagnozowanie oraz naprawa pojazdów samochodowych
Data rozpoczęcia: 6 kwietnia 2026 10:37
Data zakończenia: 6 kwietnia 2026 10:55

Egzamin zdany!

Wynik: 25/40 punktów (62,5%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Sprzęt do wyważania kół w pojazdach jest uzupełnieniem wyposażenia stacji do

A. demontażu i montażu opon

B. analizy układu hamulcowego pojazdu

C. weryfikacji zawieszenia pojazdu

D. sprawdzania ustawienia kół oraz osi w samochodzie

Urządzenie do wyważania kół samochodowych jest niezbędne w procesie demontażu i montażu ogumienia, ponieważ zapewnia, że opony są właściwie wyważone przed ich zamontowaniem na pojeździe. Niewłaściwe wyważenie kół może prowadzić do drgań, co z kolei wpływa na komfort jazdy, zużycie opon oraz komponentów zawieszenia. Wyważanie kół polega na rozłożeniu masy opony i felgi w sposób równomierny, co jest kluczowe dla stabilności pojazdu. W profesjonalnych warsztatach mechanicznych stosuje się nowoczesne urządzenia, które są w stanie wykrywać nawet niewielkie nierówności. Dobrą praktyką jest także wykonywanie wyważania kół po każdym demontażu opon, co jest zgodne z normami branżowymi. Tego typu procedury są powszechnie stosowane w serwisach samochodowych, aby zapewnić bezpieczeństwo i wydajność pojazdów, a także przedłużyć żywotność opon.

Pytanie 2

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 3

Na ilustracji przedstawiono element

A. silnika.

B. skrzyni biegów.

C. mechanizmu różnicowego.

D. rozrusznika.

Wybór rozrusznika, silnika czy mechanizmu różnicowego jako odpowiedzi na pytanie jest nieprawidłowy, ponieważ elementy te pełnią zupełnie inne funkcje w pojeździe i mają odmienną konstrukcję. Rozrusznik jest urządzeniem, które inicjuje pracę silnika, uruchamiając go poprzez obrót wału korbowego. Jego charakterystyczne cechy to zazwyczaj niewielkie wymiary i konstrukcja oparta na silniku elektrycznym. Silnik spalinowy z kolei jest głównym źródłem napędu pojazdu, przekształcając energię chemiczną paliwa w mechaniczną, co jest kluczowe dla ruchu samochodu. Mechanizm różnicowy służy natomiast do rozdzielania napędu na różne koła, co umożliwia pojazdowi pokonywanie zakrętów bez poślizgu, jednak jego konstrukcja różni się znacznie od elementów skrzyni biegów. Takie błędy w identyfikacji elementów wynikają często z braku zrozumienia funkcji, jakie pełnią poszczególne komponenty w układzie napędowym. Dobrą praktyką jest zapoznanie się z schematami i zasadą działania podstawowych elementów samochodowych, co pozwoli uniknąć błędnych interpretacji. Aby poprawić swoje umiejętności w tej dziedzinie, warto zwrócić uwagę na materiały edukacyjne, które przedstawiają szczegółowe opisy budowy i funkcji poszczególnych elementów w pojeździe.

Pytanie 4

Na rysunku przedstawiono filtr

A. oleju automatycznej skrzyni biegów.

B. paliwa silnika ZS.

C. oleju silnikowego.

D. paliwa silnika ZI.

Filtr oleju automatycznej skrzyni biegów jest kluczowym elementem układu napędowego, który odpowiada za oczyszczanie oleju przekładniowego z zanieczyszczeń oraz obcego materiału. Na podstawie przedstawionego rysunku można zauważyć charakterystyczne cechy budowy filtra, takie jak metalowa obudowa oraz specyficzna konstrukcja wewnętrzna, które są typowe dla filtrów hydraulicznych. W przypadku automatycznych skrzyń biegów olej hydrauliczny musi być czysty, aby zapewnić płynne działanie mechanizmów zmiany biegów i zapobiegać uszkodzeniom. Regularna wymiana oleju oraz filtra jest zgodna z zaleceniami producentów pojazdów i stanowi standardową praktykę w utrzymaniu układów napędowych. Przykładowo, w wielu pojazdach osobowych i ciężarowych zaleca się regularną kontrolę i wymianę filtra co 60 000 - 100 000 km, co pozwala na dłuższą żywotność skrzyni biegów oraz optymalne osiągi. Warto pamiętać, że zanieczyszczony filtr może prowadzić do przegrzewania się oleju i pogorszenia jego właściwości smarnych, co może z kolei powodować poważne awarie skrzyni biegów.

Pytanie 5

W pojeździe samochodowym z przednim zblokowanym układem napędowym, występują stuki w przednim kole, podczas przyspieszania przy skręcie w prawo. Objawy te wskazują na zużycie

A. przegubu napędowego.

B. sprzęgła.

C. mechanizmu różnicowego.

D. łożysk w piaście koła.

Objaw podany w pytaniu jest bardzo charakterystyczny dla zużytego zewnętrznego przegubu napędowego w samochodzie z napędem na przód. Stuki pojawiające się przy przyspieszaniu na skręconych kołach – szczególnie przy skręcie w jedną stronę – to w praktyce warsztatowej klasyka uszkodzonego przegubu homokinetycznego na półosi. W skrócie: przy skręcie w prawo mocniej obciążony jest lewy przegub zewnętrzny i to on zwykle zaczyna „pukać” albo „strzelać”. Zużywają się bieżnie i kulki w przegubie, pojawiają się luzy, a pod obciążeniem (moment napędowy + skręt kół) luz zamienia się w wyraźne metaliczne stuki. Moim zdaniem każdy mechanik powinien od razu kojarzyć taki opis objawów właśnie z przegubem, a nie np. z łożyskiem piasty. W dobrych praktykach diagnostycznych przy takim podejrzeniu robi się jazdę próbną na placu: powolne kółka na jedynce z mocniejszym dodaniem gazu i maksymalnym skrętem w prawo i w lewo. Jeśli przy jednym kierunku skrętu wyraźnie słychać rytmiczne stukanie z okolicy koła, to praktycznie mamy potwierdzenie. Dodatkowo warto skontrolować stan osłony gumowej przegubu (mieszka). Pęknięta osłona powoduje ucieczkę smaru i dostawanie się brudu, co bardzo przyspiesza zużycie przegubu. Standardem jest wymiana całego przegubu zewnętrznego wraz z nowym smarem i opaskami, a nie jakieś „dolewanie smaru” do zużytego elementu, bo to tylko maskowanie problemu na chwilę. W warsztatach zgodnie z dobrą praktyką sprawdza się przy okazji drugi przegub oraz stan półosi, żeby klient nie wracał za chwilę z podobnym kłopotem po drugiej stronie.

Pytanie 6

Frenotest to przyrząd wykorzystywany do pomiaru

A. opóźnienia hamowania

B. poziomu wody w elektrolicie

C. ciśnienia w oponach

D. ciśnienia oleju w silniku

Frenotest to specjalistyczne urządzenie wykorzystywane do pomiaru opóźnienia hamowania, które jest kluczowym parametrem w ocenie skuteczności systemów hamulcowych pojazdów. Pomiar ten jest niezwykle istotny dla bezpieczeństwa jazdy, ponieważ pozwala na weryfikację, czy układ hamulcowy działa prawidłowo i jest w stanie zapewnić odpowiednie zatrzymanie pojazdu w różnych warunkach. Przykładowo, w testach drogowych, inżynierowie motoryzacyjni mogą korzystać z Frenotestu, aby dokładnie zmierzyć czas, jaki zajmuje pojazdowi zatrzymanie się z określonej prędkości. Tego typu pomiary są zgodne z normami ISO oraz regulacjami bezpieczeństwa w motoryzacji, które wymagają regularnych testów hamulców w celu zapewnienia ich efektywności. Dodatkowo, stosowanie Frenotestu pozwala na identyfikację ewentualnych problemów z układem hamulcowym, takich jak zużycie komponentów czy niewłaściwe ustawienie, co jest kluczowe dla utrzymania wysokich standardów bezpieczeństwa w pojazdach.

Pytanie 7

W trakcie weryfikacji czopów głównych wału korbowego stwierdzono, że wymiary czopów I, II i IV są bliskie wymiarom nominalnym, a czop III został zakwalifikowany do szlifowania na wymiar naprawczy. Jak powinna wyglądać dalsza naprawa?

A. Szlifowanie czopów I, II, III i IV na wymiar naprawczy i montaż z nadwymiarowymi panewkami.

B. Szlifowanie czopa III na wymiar naprawczy i montaż z nadwymiarowymi panewkami.

C. Szlifowanie czopa III na wymiar naprawczy i montaż z nominalnymi panewkami.

D. Szlifowanie czopów II i III (współbieżnych) na wymiar naprawczy i montaż z nadwymiarowymi panewkami.

Cały problem w tym zadaniu kręci się wokół spójności wymiarowej wszystkich czopów głównych wału korbowego. Typowy błąd myślowy polega na tym, że skoro tylko jeden czop ma zużycie przekraczające dopuszczalne wartości, to wystarczy go „doszlifować” i dobrać do niego odpowiednie panewki, a resztę zostawić w spokoju. Brzmi logicznie na pierwszy rzut oka, ale w praktyce silnikowej tak się po prostu nie robi. Mieszanie czopów nominalnych z naprawczymi w jednym rzędzie łożysk głównych powoduje różnice w sztywności podparcia wału, inne warunki smarowania i może prowadzić do niejednolitego filmu olejowego. To z kolei skutkuje lokalnym przegrzewaniem panewek, przyspieszonym zużyciem i zwiększonym ryzykiem zatarcia. Równie mylące jest założenie, że wystarczy doszlifować tylko dwa sąsiednie czopy, np. współbieżne, żeby „wyrównać” obciążenia. Wał korbowy pracuje jako całość, a nie jako kilka oddzielnych odcinków. Dobre praktyki regeneracji mówią wprost: czopy główne obrabia się kompletem na ten sam wymiar naprawczy, a potem dobiera komplet panewek z jednej serii nadwymiarowej. Jeżeli szlifujemy tylko jeden czop i zakładamy do niego nadwymiarową panewkę, a na pozostałych zostawiamy nominalne, to wprowadzamy w silniku mieszankę różnych luzów łożyskowych i różnych warunków obciążenia. Z mojego doświadczenia wynika, że takie „oszczędnościowe” naprawy kończą się szybkim powrotem klienta z hałasem wału, spadkiem ciśnienia oleju lub nawet zatarciem. Dlatego przy diagnozowaniu wału nie patrzy się tylko na jeden czop, ale na cały komplet, bicie wału, osiowość i dopiero na tej podstawie podejmuje decyzję o szlifie wszystkich czopów głównych i montażu odpowiednich panewek naprawczych.

Pytanie 8

Do przeprowadzenia odczytu pamięci kodów błędów układu ABS należy użyć

A. multimetru.

B. licznika RPM.

C. skanera OBD.

D. oscyloskopu.

Do odczytu pamięci kodów błędów układu ABS stosuje się skaner OBD, bo sterownik ABS jest elementem pokładowego systemu diagnostycznego pojazdu. Moduł ABS komunikuje się z testerem przez magistralę diagnostyczną (najczęściej CAN) właśnie za pomocą protokołów OBD/EOBD lub producenta. Skaner pozwala nie tylko odczytać zapisane kody DTC, ale też podejrzeć parametry bieżące, np. prędkości obrotowe kół, ciśnienie w modulatorze, status czujników i zaworów. W praktyce mechanik podłącza złącze testera do gniazda OBD-II (zwykle pod kierownicą), wybiera z menu sterownik ABS/ESP i wykonuje odczyt pamięci usterek oraz kasowanie po naprawie. Moim zdaniem bez porządnego skanera praca przy nowoczesnych układach hamulcowych to trochę wróżenie z fusów – można coś zmierzyć miernikiem czy oscyloskopem, ale pełną diagnozę układu ABS robi się zawsze przez komunikację ze sterownikiem. Dobre testery umożliwiają też procedury serwisowe, np. odpowietrzanie układu z wykorzystaniem pompy ABS czy kalibrację czujnika przyspieszeń i czujnika kąta skrętu. To są już standardowe dobre praktyki w serwisach, zarówno ASO, jak i lepszych warsztatach niezależnych, więc warto się przyzwyczaić, że diagnostyka ABS = skaner OBD.

Pytanie 9

Gdzie instaluje się świece żarowe w silnikach diesla?

A. w układzie wydechowym

B. w misce olejowej

C. w głowicy silnika

D. w bloku chłodnicy

Świece żarowe w silnikach wysokoprężnych pełnią kluczową rolę w procesie rozruchu silnika, zwłaszcza w niskotemperaturowych warunkach. Montowane są w głowicy silnika, gdzie mają za zadanie podgrzewać mieszankę powietrzno-paliwową, co ułatwia jej zapłon. Dzięki temu silniki diesla mogą osiągnąć stabilną pracę nawet w trudnych warunkach atmosferycznych. Użycie świec żarowych znacząco poprawia wydajność silnika, redukuje emisję spalin i zmniejsza zużycie paliwa. Standardy branżowe, takie jak ISO 9001, podkreślają znaczenie jakości komponentów w silnikach, co czyni świece żarowe kluczowym elementem konstrukcji silnika wysokoprężnego. Dla przykładu, w wielu nowoczesnych pojazdach stosuje się świece żarowe z systemem automatycznego wyłączania po osiągnięciu optymalnej temperatury, co zwiększa ich żywotność i efektywność.

Pytanie 10

Wtryskiwacz – jako element układu zasilania typu K-Jetronic – ma za zadanie podanie dawki

A. powietrza bezpośrednio do komory spalania.

B. paliwa do kolektora dolotowego.

C. paliwa bezpośrednio do komory spalania.

D. powietrza do kolektora dolotowego.

W układzie K‑Jetronic wtryskiwacz jest elementem, który dozuje PALIWO do kolektora dolotowego, a nie do komory spalania. To jest mechaniczny wtrysk pośredni: paliwo jest rozpylane przed zaworem dolotowym, w strumieniu powietrza zasysanego do cylindra. Dzięki temu mieszanka paliwowo‑powietrzna tworzy się jeszcze w kanale dolotowym i przy samym zaworze, co przy sprawnym układzie daje całkiem równomierne zasilanie cylindrów. Wtryskiwacze w K‑Jetronic są tzw. ciągłe – nie steruje nimi elektronika impulsowo jak w systemach typu MPI, tylko cały czas dawkują paliwo, a ilość zależy od wydatek rozdzielacza i wychylenia klapy pomiarowej. Moim zdaniem warto to sobie dobrze poukładać: K‑Jetronic = wtrysk pośredni, mechaniczny, do kolektora dolotowego. W praktyce warsztatowej objawy problemów z takim wtryskiwaczem to np. nierówna praca na biegu jałowym, szarpanie przy przyspieszaniu, zwiększone zużycie paliwa, a czasem trudne rozruchy na ciepłym silniku. Dobra praktyka serwisowa to okresowa kontrola rozpylania: struga paliwa powinna być ładnie rozproszona, mgiełka, a nie „sikacz” w jednym strumieniu. Sprawdza się też ciśnienie otwarcia wtryskiwacza, szczelność przy zamknięciu i równomierność wydatku między cylindrami. W dokumentacji producentów (Bosch) wyraźnie opisano, że dysza wtryskiwacza jest umieszczona w kolektorze dolotowym, możliwie blisko zaworu, żeby ograniczyć skraplanie paliwa na ściankach kanału. Znajomość tej zasady pomaga potem prawidłowo diagnozować i montować elementy układu zasilania, np. po demontażu kolektora czy głowicy.

Pytanie 11

Podczas wizyty w ASO wykonano obsługę okresową w pojeździe. Łączny czas pracy został określony jako 3,5 roboczogodziny. Uwzględniając zawarte w tabeli ceny wykorzystanych części i materiałów eksploatacyjnych oraz koszt wykonanych czynności, wskaż ile klient zapłaci za wykonanie obsługi.

Nazwa części/materiału	Wymagana ilość	Cena jednostkowa [zł]
Filtr oleju	1 szt.	19,00
Olej silnikowy	4,0 l*	30,00
Płyn hamulcowy	0,5 l*	18,00
Płyn chłodniczy	5,5 l*	20,00
Koszt jednej roboczogodziny 1,0 rbg = 125,00 zł *płyny eksploatacyjne są pobierane z opakowań zbiorczych z dokładnością do 0,5 l

A. 705,50 zł

B. 704,50 zł

C. 685,50 zł

D. 695,50 zł

Błędne odpowiedzi wynikają z nieprawidłowego zrozumienia mechanizmu kalkulacji kosztów usług serwisowych pojazdów. Wiele osób może skupić się jedynie na stawce robocizny lub na kosztach części zamiennych, pomijając ważne aspekty, takie jak odpowiednie uwzględnienie wszystkich elementów kosztowych. Przy obliczeniach często występuje błąd polegający na niedoszacowaniu lub przeszacowaniu czasu pracy, co prowadzi do nieprawidłowych wniosków dotyczących całkowitych wydatków. Niezrozumienie, że koszt robocizny powinien być łączony z wydatkami na części i materiały, jest powszechnym błędem. Dodatkowo, niektórzy mogą przyjąć nieaktualne stawki lub nieprawidłowo oszacować zużycie materiałów, co również wpływa na końcowy wynik. Edukacja na temat standardów i dobrych praktyk w zakresie kalkulacji kosztów, takich jak normy ustalane przez branżę motoryzacyjną, może pomóc uniknąć tych błędów. Klienci powinni również sprawdzać szczegółowe faktury i zrozumieć, jakie składniki wchodzą w skład całkowitych kosztów, co pozwoli im lepiej ocenić oferty różnych warsztatów oraz zrozumieć, dlaczego dany koszt może wydawać się wyższy lub niższy w porównaniu do innych usług.

Pytanie 12

Pojęcie AQUAPLANING określa

A. zbyt niską temperaturę opony.

B. zwiększenie przyczepności opony.

C. utratę przyczepności opony na mokrej nawierzchni.

D. nadmierny wzrost temperatury opony.

Pojęcie aquaplaningu dokładnie opisuje sytuację, w której opona traci przyczepność na mokrej nawierzchni, bo między bieżnikiem a asfaltem tworzy się klin wodny. Opona zamiast „wgryzać się” w nawierzchnię, zaczyna dosłownie płynąć po warstwie wody. Z mojego doświadczenia to jest moment, kiedy kierowca nagle czuje, że auto nie reaguje normalnie na ruch kierownicą i hamulec, a samochód jakby jedzie prosto mimo skrętu. Technicznie patrząc, przy większej prędkości i przy zbyt małej głębokości bieżnika kanały odprowadzające wodę nie nadążają z jej usuwaniem, ciśnienie wody rośnie i unosi część opony. Dlatego w dobrych praktykach branżowych tak się podkreśla kontrolę stanu bieżnika (minimum 1,6 mm to absolutne minimum prawne, ale praktycznie zaleca się wymianę już przy ok. 3–4 mm, szczególnie w oponach letnich). Producenci opon projektują rzeźbę bieżnika właśnie po to, żeby maksymalnie opóźnić moment wystąpienia aquaplaningu: odpowiedni układ rowków, mieszanka gumowa, sztywność klocków bieżnika. W realnej pracy mechanika czy diagnosty, jeśli widzisz opony mocno zużyte, z wyślizganym bieżnikiem, to jednym z głównych argumentów za wymianą jest właśnie zwiększone ryzyko aquaplaningu. Do tego dochodzi prędkość jazdy – im szybciej jedziesz po wodzie stojącej na drodze, tym łatwiej o utratę przyczepności. Z punktu widzenia bezpieczeństwa jazdy podstawową zasadą jest: dobre opony, prawidłowe ciśnienie, rozsądna prędkość na mokrym i unikanie gwałtownych manewrów. To nie jest teoria z książki, tylko coś, co w praktyce decyduje, czy auto zostanie na swoim pasie, czy wyleci z toru jazdy.

Pytanie 13

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 14

Przedstawiony na rysunku klucz przeznaczony jest do montażu i demontażu

A. zabezpieczających śrub do kół.

B. sprzęgła koła pasowego alternatora.

C. odpowietrzników zacisków hamulcowych.

D. pompowtryskiwaczy.

Wybór odpowiedzi związanych z pompowtryskiwaczami, zabezpieczającymi śrubami do kół oraz odpowietrznikami zacisków hamulcowych nie jest uzasadniony, ponieważ każde z tych narzędzi ma odmienne zastosowanie i konstrukcję. Pompowtryskiwacze są elementami układu paliwowego, które wymagają zupełnie innego typu narzędzi do montażu i demontażu, często związanych z precyzyjnym ustawieniem ciśnień oraz zabezpieczeniem przed zanieczyszczeniem. Zabezpieczające śruby do kół są standardowymi elementami, które wymagają kluczy nasadowych lub kluczy krzyżowych, a używanie specjalistycznych narzędzi do sprzęgła alternatora w tym przypadku byłoby nieefektywne i mogłoby prowadzić do uszkodzenia śrub. Z kolei odpowietrniki zacisków hamulcowych są częścią układu hamulcowego, gdzie chodzi o kontrolę ciśnienia płynu, co również wymaga innego zestawu narzędzi, jak klucze imbusowe. Powszechnym błędem jest stosowanie narzędzi, które są niezgodne z wymaganiami danego elementu. W praktyce każdy komponent samochodowy wymaga specyficznych narzędzi, aby zapewnić ich prawidłowe funkcjonowanie oraz uniknąć uszkodzeń. Dlatego warto zawsze sprawdzać specyfikacje techniczne i zalecenia producentów przed przystąpieniem do pracy.

Pytanie 15

Ściągacz przedstawiony na fotografii służy do

A. demontażu sworzni kulistych.

B. odłączania wału kierowniczego od przekładni.

C. zdejmowania kierownicy.

D. demontażu półosi napędowej.

To narzędzie ze zdjęcia to typowy ściągacz do sworzni kulistych, często nazywany ściągaczem do końcówek drążków kierowniczych lub po prostu ściągaczem sworzni. Charakterystyczny jest widełkowy kształt części roboczej oraz śruba pociągowa, która po dokręceniu wypycha sworzeń z gniazda zwrotnicy lub wahacza. Dzięki temu nie trzeba używać młotka ani podgrzewania, co zmniejsza ryzyko uszkodzenia gumowych osłon, gwintów czy samej zwrotnicy. W praktyce używa się go przy wymianie końcówek drążków kierowniczych, sworzni wahaczy, czasem także łączników stabilizatora – wszędzie tam, gdzie mamy połączenie stożkowe z nakrętką koronową i zawleczką. Moim zdaniem w warsztacie, który robi zawieszenie i geometrię, taki ściągacz to absolutna podstawa, bo pozwala pracować zgodnie z dobrymi praktykami producentów – kontrolowany nacisk śruby, brak uderzeń udarowych, mniejsze ryzyko mikropęknięć elementów zawieszenia. W porównaniu z tzw. "widełkami" do wybijania młotkiem ten typ ściągacza jest znacznie bezpieczniejszy dla manszet i osłon gumowych, a przy okazji praca jest po prostu bardziej powtarzalna i profesjonalna.

Pytanie 16

Którego przyrządu należy użyć do lokalizacji stuków wydobywających się z wnętrza silnika?

A. Manometru.

B. Sonometru.

C. Pirometru.

D. Stetoskopu.

Do lokalizowania stuków wewnątrz silnika rzeczywiście stosuje się stetoskop mechaniczny. Działa to bardzo podobnie jak lekarski, tylko jest przystosowany do pracy z elementami metalowymi. Mechanik przykłada końcówkę stetoskopu do różnych części silnika: bloku, głowicy, obudowy rozrządu, pokrywy zaworów, miski olejowej czy obudowy sprzęgła i „słucha”, skąd dochodzi dźwięk o największym natężeniu. Dzięki temu można zawęzić obszar poszukiwań do konkretnego podzespołu, np. panewek korbowodowych, popychaczy zaworowych, wtryskiwaczy czy kół rozrządu. W praktyce warsztatowej to jedno z podstawowych narzędzi diagnostycznych przy ocenie stanu mechanicznego silnika, zanim zacznie się go rozbierać. Moim zdaniem to trochę niedoceniany przyrząd – a potrafi zaoszczędzić masę czasu i pieniędzy, bo doświadczony diagnosta po samym charakterze dźwięku (metaliczny stuk, klekot, cykanie) i miejscu jego najsilniejszego występowania może wstępnie określić rodzaj uszkodzenia. Dobre praktyki mówią, żeby wykonywać takie nasłuchy zarówno na zimnym, jak i na rozgrzanym silniku oraz przy różnych prędkościach obrotowych, bo niektóre stuki pojawiają się tylko w określonych warunkach pracy. W nowocześniejszych serwisach używa się też elektronicznych stetoskopów z kilkoma czujnikami, ale zasada jest dokładnie ta sama: precyzyjna lokalizacja źródła hałasu na podstawie przenoszonych drgań akustycznych.

Pytanie 17

Klient zgłosił się do warsztatu w celu wymiany amortyzatorów osi tylnej. Jaki jest całkowity koszt tej naprawy jeżeli czas przeznaczony na wymianę jednego amortyzatora osi tylnej wynosi 0,6 rbg, roboczogodzina kosztuje 125,00 zł, a jeden amortyzator 70,00 zł.

A. 290,00 zł

B. 145,00 zł

C. 215,00 zł

D. 220,00 zł

W tym zadaniu kluczowe jest poprawne policzenie zarówno kosztu robocizny, jak i części, a potem ich zsumowanie. Na tylnej osi mamy dwa amortyzatory, więc czas pracy to 0,6 rbg × 2 = 1,2 rbg. Roboczogodzina kosztuje 125 zł, więc koszt samej robocizny wynosi 1,2 × 125 zł = 150 zł. Do tego dochodzi koszt części: 2 amortyzatory × 70 zł = 140 zł. Całkowity koszt naprawy: 150 zł + 140 zł = 290 zł. To właśnie odpowiedź 4. W praktyce warsztatowej takie liczenie jest standardem – w kosztorysowaniu zawsze rozdziela się robociznę i części. W systemach typu Audatex czy DAT wpisuje się czas normatywny w rbg, stawkę za rbg oraz cenę części, a program dokładnie tak samo to przelicza. Moim zdaniem warto od razu wyrabiać sobie nawyk sprawdzania: ile sztuk części wymieniam, ile wynosi czas na jedną sztukę i jaka jest stawka roboczogodziny. Przy zawieszeniu, zwłaszcza przy amortyzatorach, często też dolicza się dodatkowe czynności, jak np. sprawdzenie geometrii kół po wymianie, ale w tym zadaniu tego nie ma, liczymy tylko to, co podano. W realnym warsztacie do takiego kosztu doszłyby jeszcze podatki (VAT), ewentualne drobne materiały (np. nowe śruby, nakrętki samohamowne), a czasem opłata za diagnostykę wstępną. Jednak zasada zawsze jest ta sama: czas × stawka + części = koszt naprawy. Umiejętność szybkiego przeliczenia tego w głowie czy na kartce przydaje się przy rozmowie z klientem, żeby nie podawać orientacyjnych kwot „na oko”, tylko konkretny, policzony koszt.

Pytanie 18

Jak sprawdza się szczelność przestrzeni nadtłokowej cylindrów silnika spalinowego w pojeździe?

A. luzy w zaworach

B. ciśnienie sprężania

C. płaszczyznę głowicy

D. średnicę cylindra

Odpowiedź "ciśnienie sprężania" jest poprawna, ponieważ szczelność przestrzeni nadtłokowej cylindrów silnika spalinowego jest bezpośrednio związana z efektywnością procesu sprężania mieszanki paliwowo-powietrznej. Ciśnienie sprężania świadczy o tym, czy mieszanka jest odpowiednio sprężona przed zapłonem, co ma kluczowe znaczenie dla osiągów silnika. Wysokie ciśnienie sprężania może wskazywać na dobrą szczelność uszczelniaczy, pierścieni tłokowych oraz głowicy cylindrów. Regularne pomiary ciśnienia sprężania są standardem w diagnostyce silników spalinowych, często stosowanym przez mechaników podczas rutynowych przeglądów. Przykładowo, przy pomiarze ciśnienia sprężania, wartości poniżej normy mogą sugerować zużycie pierścieni tłokowych lub nieszczelności w głowicy cylindrów, co prowadzi do spadku mocy i zwiększonego zużycia paliwa. Dlatego też, analiza ciśnienia sprężania jest kluczowym elementem oceny stanu technicznego silnika, przyczyniającym się do zapewnienia jego niezawodności i efektywności.

Pytanie 19

Jak długo zajmie wymiana zaworów w silniku 4 cylindrowym o oznaczeniu 16V, przy założeniu, że praca nad każdym zaworem trwa 0,5 roboczogodziny?

A. 4 godziny

B. 6 godzin

C. 10 godzin

D. 8 godzin

W silniku czterocylindrowym o oznaczeniu 16V mamy do czynienia z 16 zaworami, ponieważ każdy cylinder posiada po 4 zawory. Aby obliczyć całkowity czas wymiany zaworów, należy pomnożyć liczbę zaworów przez czas wymiany jednego zaworu. W tym przypadku, czas wymiany jednego zaworu wynosi 0,5 roboczogodziny. Zatem całkowity czas wymiany można obliczyć w następujący sposób: 16 zaworów x 0,5 roboczogodziny = 8 roboczogodzin. W praktyce, przy planowaniu prac serwisowych w warsztacie, ważne jest dokładne oszacowanie czasu potrzebnego na wymianę poszczególnych elementów silnika, ponieważ wpływa to na harmonogram pracy oraz koszty usługi. Właściwe uwzględnienie czasu pracy pozwala również na lepsze zarządzanie zasobami oraz zminimalizowanie przestojów w pracy warsztatu, co jest zgodne z najlepszymi praktykami w branży motoryzacyjnej.

Pytanie 20

Mechanizm różnicowy w tylnym moście napędowym pojazdu umożliwia podział napędu na

A. koła napędowe, przy jednoczesnej możliwości obracania się kół z różnymi prędkościami obrotowymi

B. tył i przód z pominięciem przekładni głównej mostu napędowego

C. koła napędowe, przy jednoczesnym braku możliwości obracania się kół z różnymi prędkościami obrotowymi

D. przód i tył, w przypadku pojazdu z napędem na cztery koła

Mechanizm różnicowy w tylnym moście napędowym jest kluczowym elementem, który odpowiada za rozdział napędu na koła napędowe, pozwalając im na toczenie się z różnymi prędkościami obrotowymi. W praktyce oznacza to, że podczas skręcania samochodu wewnętrzne koło pokonuje krótszą odległość niż zewnętrzne, co powoduje różnice w prędkościach obrotowych. Mechanizm różnicowy umożliwia kompensację tych różnic, co jest niezwykle istotne dla stabilności i przyczepności pojazdu. Przykładem zastosowania tego rozwiązania są samochody osobowe, które podczas jazdy w zakręcie zyskują na manewrowości oraz minimalizują zużycie opon, a także poprawiają komfort jazdy. Zgodnie z praktykami inżynieryjnymi, mechanizmy różnicowe są projektowane w oparciu o normy dotyczące bezpieczeństwa i wydajności, co zapewnia ich niezawodność w różnych warunkach drogowych. Warto dodać, że nowoczesne technologie, takie jak elektroniczne mechanizmy różnicowe, jeszcze bardziej zwiększają możliwości dostosowania napędu do warunków panujących na drodze, poprawiając dynamikę jazdy i efektywność.

Pytanie 21

Dostosowanie współpracujących ze sobą w parze elementów samochodowych do wymiarów naprawczych polega na

A. wymianie jednego elementu na nowy o wymiarze naprawczym i obróbce drugiego na odpowiedni wymiar i kształt

B. obróbce jednego elementu na wymiar nominalny, a drugiego na wymiar naprawczy

C. wymianie obu elementów na nowe o większych rozmiarach i kształtach

D. obróbce obu elementów na nowe wymiary i przywróceniu każdemu z nich odpowiedniego pasowania

Wybór wymiany obu części na nowe o zwiększonych rozmiarach i kształtach jest nieefektywnym podejściem, które nie uwzględnia zasady właściwego doboru komponentów w systemie mechanicznym. Zwiększenie rozmiarów części może doprowadzić do niezgodności z innymi elementami układu, co w efekcie może prowadzić do poważnych awarii i problemów z funkcjonowaniem pojazdu. Zastosowanie nowych części o zmienionych wymiarach i kształtach może skutkować problemami z montażem, ponieważ istniejące tolerancje oraz pasowania nie będą już odpowiednie. W przypadku obróbki jednej części na wymiar nominalny, a drugiej na wymiar naprawczy, również pojawia się ryzyko, że nie zostanie osiągnięte właściwe dopasowanie, co jest kluczowe w mechanice. Dobór wymiarów nominalnych i naprawczych musi być przeprowadzony zgodnie z dokładnymi specyfikacjami i zaleceniami producenta, aby zapobiec problemom z wydajnością oraz żywotnością podzespołów. Ponadto, wymiana jednej części na nową o wymiarze naprawczym i obróbka drugiej na odpowiedni wymiar i kształt są bardziej efektywne ekonomicznie oraz technologicznie, co pozwala na optymalne wykorzystanie istniejących zasobów i minimalizację kosztów. W rzeczywistości, stosowanie właściwych metod naprawy zgodnych z zasadami inżynierii ma kluczowe znaczenie dla zapewnienia bezpieczeństwa i efektywności pojazdów.

Pytanie 22

Przedstawiony na rysunku element jest częścią układu

A. napędowego.

B. zawieszenia.

C. hamulcowego.

D. kierowniczego.

Przyznanie, że przedstawiony na rysunku element to sprzęgło, jest całkowicie trafne. Sprzęgło jest kluczowym komponentem układu napędowego pojazdu, które umożliwia przenoszenie momentu obrotowego z silnika na skrzynię biegów. Jego podstawową funkcją jest umożliwienie płynnego łączenia i rozłączania napędu w trakcie zmiany biegów czy też podczas zatrzymywania pojazdu. W praktyce, sprzęgła są projektowane zgodnie z normami SAE (Society of Automotive Engineers), co zapewnia ich niezawodność oraz trwałość. Współczesne pojazdy często wyposażone są w sprzęgła hydrauliczne, które oferują lepszą kontrolę nad momentem obrotowym oraz zmniejszają wysiłek potrzebny do operacji sprzęgła. Dobrze zestrojone sprzęgło zwiększa komfort jazdy i efektywność silnika, co jest zgodne z dobrą praktyką w inżynierii motoryzacyjnej.

Pytanie 23

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 24

Element przedstawiony na rysunku to

A. pompa hamulcowa.

B. przekładnia kierownicza.

C. wtryskiwacz paliwa.

D. wałek rozrządu.

Przedstawiony na rysunku element to pompa hamulcowa, dokładniej główna pompa hamulcowa układu hydraulicznego. Charakterystyczne są krótkie cylindryczne korpusy z otworami gwintowanymi na przewody hamulcowe oraz tłoczysko wychodzące z jednej strony, współpracujące z pedałem hamulca lub serwem podciśnieniowym. W środku znajdują się tłoczki, sprężyny powrotne i uszczelnienia gumowe, które wytwarzają ciśnienie w płynie hamulcowym. To ciśnienie jest przekazywane przewodami do zacisków lub cylinderków przy kołach. W praktyce, gdy kierowca naciska pedał, tłok w pompie przesuwa się i zamyka otwory kompensacyjne, a następnie podnosi ciśnienie w obwodzie – zgodnie z zasadą Pascala. Dlatego tak ważny jest stan techniczny pompy: brak wycieków, brak zapowietrzenia, prawidłowe uszczelnienia. Moim zdaniem każdy mechanik powinien umieć rozpoznać tę część po samym kształcie, bo przy diagnostyce hamulców często trzeba sprawdzić, czy np. miękki pedał nie wynika z wewnętrznych przecieków w pompie. W nowoczesnych autach pompa jest zwykle zintegrowana z serwem i blokiem ABS, ale zasada działania pozostaje ta sama – mechaniczny nacisk zamieniany jest na ciśnienie hydrauliczne. W warsztacie przy wymianie pompy trzeba pamiętać o odpowietrzeniu całego układu, stosowaniu płynu o klasie zalecanej przez producenta (np. DOT 4) oraz o dokładnym oczyszczeniu miejsc połączeń, bo płyn hamulcowy jest higroskopijny i korozyjny dla lakieru. Dobrą praktyką jest też wstępne odpowietrzenie pompy „na stole” przed montażem, co ogranicza późniejsze problemy z miękkim pedałem.

Pytanie 25

Najwyższą temperaturę wrzenia posiada płyn

A. R 3

B. DA 1

C. DOT 4

D. DOT 3

Wybór płynu DOT 4 jako tego o najwyższej temperaturze wrzenia jest jak najbardziej trafny. W normach dla płynów hamulcowych (np. FMVSS 116, ISO) wyraźnie określono minimalne temperatury wrzenia dla poszczególnych klas. Dla DOT 3 temperatura wrzenia płynu „suchego” (czyli świeżego, bez zawartości wody) to zwykle okolice 205–220°C, natomiast dla DOT 4 wartości są wyższe, typowo 230–260°C, zależnie od producenta. Jeszcze ważniejsza w praktyce jest temperatura wrzenia płynu „mokrego”, czyli już po wchłonięciu pewnej ilości wody z powietrza – i tutaj DOT 4 też wypada lepiej, co przekłada się na większe bezpieczeństwo w eksploatacji. W układzie hamulcowym podczas intensywnego hamowania, np. przy zjeździe z długiego, stromego wzniesienia, tarcze i klocki bardzo mocno się nagrzewają, a ciepło przechodzi dalej na zaciski i płyn. Jeśli płyn ma zbyt niską temperaturę wrzenia, zaczyna się w nim tworzyć para. Para jest ściśliwa, więc pedał hamulca robi się „gąbczasty”, a skuteczność hamowania spada – to tzw. fading termiczny płynu. Właśnie dlatego w nowoczesnych samochodach, szczególnie z ABS/ESP i mocniejszymi hamulcami, stosowanie płynu DOT 4 jest standardem i dobrą praktyką serwisową. Moim zdaniem warto też pamiętać, że wyższa klasa płynu to nie tylko wyższa temperatura wrzenia, ale też inne dodatki uszlachetniające, lepsza ochrona przed korozją elementów układu i stabilniejsze parametry lepkości w niskich temperaturach. W praktyce warsztatowej przy wymianie płynu zawsze sprawdza się specyfikację producenta pojazdu i nie miesza się bez potrzeby różnych klas, żeby nie obniżyć parametrów całego układu hamulcowego.

Pytanie 26

Zanim rozpoczniesz diagnostykę układu hamulcowego na stanowisku rolkowym, na początku należy zweryfikować

A. obciążenie pojazdu.

B. stan płynu hamulcowego.

C. szczelność układu.

D. ciśnienie w ogumieniu.

Przed przystąpieniem do diagnostyki układu hamulcowego, niektórzy mogą błędnie uznać, że najpierw należy sprawdzić szczelność układu, stan płynu hamulcowego lub obciążenie pojazdu. Jednak te aspekty, choć ważne, powinny być oceniane po upewnieniu się, że ciśnienie w oponach jest na prawidłowym poziomie. W przypadku sprawdzania szczelności układu hamulcowego, kluczowe jest, aby zrozumieć, że nawet jeśli sam układ jest szczelny, to niewłaściwe ciśnienie w oponach może prowadzić do nieprawidłowego działania hamulców. Stan płynu hamulcowego, równie istotny, nie ma sensu kontrolować, jeśli pojazd nie jest stabilny z powodu niewłaściwego ciśnienia w oponach. Każda z tych czynności ma swoje miejsce i kolejność w diagnostyce, a ich pominięcie może prowadzić do błędnych diagnoz i decyzji. Dodatkowo, obciążenie pojazdu, chociaż istotne z perspektywy oceny jego zdolności do hamowania, nie jest pierwszym krokiem w diagnostyce. Niewłaściwe ciśnienie w oponach wpływa na zachowanie pojazdu na drodze, co ma kluczowe znaczenie dla efektywności hamowania. W praktyce, nieprzestrzeganie tej kolejności może prowadzić do poważnych konsekwencji, w tym do wypadków drogowych, co podkreśla znaczenie przestrzegania protokołów diagnostycznych i norm branżowych.

Pytanie 27

Na rysunku przedstawiono zestaw narzędzi przeznaczony do

A. demontażu zaworów w głowicy silnika.

B. zarabiania końcówek przewodów hamulcowych.

C. blokowania wałka rozrządu i wału korbowego przy wymianie paska zębatego.

D. wymiany szczęk hamulcowych.

Zestaw pokazany na zdjęciu to klasyczny ściągacz/sprężarka do sprężyn zaworowych, czyli narzędzie do demontażu i montażu zaworów w głowicy silnika. Charakterystyczny jest kształt litery „C” (rama), śruba pociągowa oraz wymienne przystawki o różnych średnicach, które dobiera się do konkretnego typu głowicy i średnicy sprężyny zaworowej. Narzędzie obejmuje głowicę, jedna końcówka opiera się o powierzchnię zaworu, druga ściska sprężynę od strony talerzyka. Po dokręceniu śruby sprężyna jest ściśnięta, a zamki klinowe można bezpiecznie wyjąć lub założyć. W warsztatach stosuje się to przy regeneracji głowic, wymianie uszczelniaczy trzonków zaworowych, kontroli szczelności zaworów, szlifowaniu gniazd. Dobra praktyka jest taka, żeby zawsze pracować na czystej głowicy, zaznaczać sobie położenie zaworów (żeby wróciły na swoje gniazda) i używać magnesu lub pęsety do wyjmowania zamków, żeby nic nie wpadło do kanałów. Moim zdaniem warto też pamiętać, że tanie, słabe sprężarki potrafią się wyginać – w profesjonalnym serwisie używa się solidnych zestawów, które trzymają równoległość i nie ślizgają się po głowicy. To narzędzie nie ma nic wspólnego z układem hamulcowym ani z blokadami rozrządu – jego jedynym zadaniem jest bezpieczne ściskanie sprężyn zaworowych podczas obsługi głowicy silnika spalinowego.

Pytanie 28

Czarne zabarwienie spalin w silniku ZS może wskazywać

A. na uszkodzenie cewki zapłonowej

B. na poważnie zanieczyszczony filtr powietrza

C. na przenikanie płynu chłodzącego do komory spalania

D. na zbyt ubogą mieszankę

Czarne zabarwienie spalin może być mylnie interpretowane w kontekście uszkodzenia cewki zapłonowej. Owszem, uszkodzenie cewki może prowadzić do nieprawidłowego zapłonu paliwa, jednak ten problem objawia się głównie poprzez nierówną pracę silnika, spadek mocy oraz wzrost zużycia paliwa, a niekoniecznie poprzez czarne spaliny. Z kolei przenikanie płynu chłodzącego do komory spalania wiąże się z innymi objawami, takimi jak białe zabarwienie spalin czy obecność cieczy w oleju silnikowym. Zbyt uboga mieszanka paliwowa z kolei powoduje poszarzenie spalin i zwiększenie emisji tlenków azotu, co również jest sprzeczne z czarnymi spalinami. Użytkownicy często mylą objawy i nie zdają sobie sprawy, że czarne zabarwienie spalin w rzeczywistości wskazuje na nadmiar paliwa w mieszance lub problemy z filtracją powietrza, a nie na awarie układu zapłonowego czy nieszczelności w układzie chłodzenia. W kontekście diagnostyki silnika, kluczowym jest zrozumienie, że każdy rodzaj zabarwienia spalin mówi coś innego, co może mieć kluczowe znaczenie dla skutecznej naprawy i optymalizacji pracy silnika. Dlatego warto zwracać uwagę na te aspekty i stosować właściwe procedury diagnostyczne, aby unikać nieporozumień i nieprawidłowych interpretacji objawów.

Pytanie 29

Sprężarka Rootsa może być wykorzystana w systemie

A. chłodzenia silnika

B. paliwowym

C. wspomagania

D. doładowania silnika

Sprężarka Rootsa, znana również jako sprężarka z dwiema wirującymi łopatkami, jest wykorzystywana przede wszystkim w systemach doładowania silników spalinowych. Jej konstrukcja pozwala na efektywne sprężanie mieszanki powietrza i paliwa, co znacząco zwiększa moc silnika oraz jego wydajność. W praktyce, sprężarki Rootsa są stosowane w układach turbo doładowania, gdzie ich zdolność do dostarczania dużych ilości powietrza w krótkim czasie przyczynia się do poprawy osiągów silnika. Przykładami zastosowania są silniki sportowe oraz pojazdy wyścigowe, w których kluczowe jest uzyskanie maksymalnej mocy w jak najkrótszym czasie. Dobre praktyki branżowe zalecają korzystanie ze sprężarek Rootsa w połączeniu z systemami chłodzenia powietrza doładowanego, co podnosi efektywność całego układu. Dodatkowo, w kontekście norm emisji spalin, sprężarki te pozwalają na bardziej efektywne spalanie, co może przyczynić się do ograniczenia emisji szkodliwych substancji. Z tego powodu, ich zastosowanie w motoryzacji i innych dziedzinach przemysłu jest niezwykle istotne.

Pytanie 30

Podczas montażu wału napędowego, widełki obu przegubów krzyżakowych trzeba ustawić

A. w płaszczyznach ustawionych względem siebie o 90 stopni

B. w każdym położeniu

C. w płaszczyznach ustawionych względem siebie o 45 stopni

D. w tej samej płaszczyźnie

Ustawienie widełek przegubów krzyżakowych w dowolnym położeniu lub w płaszczyznach przesuniętych względem siebie o 90 lub 45 stopni prowadzi do poważnych problemów z funkcjonowaniem wału napędowego. Gdy widełki są ustawione w różnych płaszczyznach, moment obrotowy nie jest przenoszony równomiernie, co wprowadza wibracje i zwiększa obciążenia na elementy układu. Takie ustawienie powoduje, że jeden z przegubów będzie pracował w sposób nieoptymalny, co może prowadzić do jego szybszego zużycia. Często spotykaną pomyłką jest przekonanie, że niewielkie przesunięcia nie mają wpływu na działanie, jednak zjawisko to jest opisane w teorii dynamicznej, gdzie nawet małe zmiany mogą prowadzić do istotnych skutków. Użytkownicy mogą również sądzić, że przechylanie przegubów w różne strony zwiększy elastyczność układu, co jest mylne, ponieważ zamiast tego wprowadza dodatkowe obciążenia i pogarsza kąt pracy przegubów. W praktyce przemysłowej, nieprzestrzeganie zasad montażu zgodnych z normami, takimi jak SAE J751, może prowadzić do nieefektywności operacyjnej i zwiększonych kosztów serwisowania. Aby uniknąć tych problemów, ważne jest, aby przed montażem przegubów dokładnie zaplanować ich ustawienie w jednej płaszczyźnie, co zapewni optymalną wydajność i długotrwałą niezawodność wału napędowego.

Pytanie 31

Wzmożone zużycie wewnętrznych pasów rzeźby bieżnika jednej z opon, może być wynikiem

A. zbyt niskiego ciśnienia w ogumieniu

B. nieprawidłowego ustawienia zbieżności kół

C. niewłaściwego ustawienia kąta pochylenia koła

D. nadmiernego luzu w układzie kierowniczym

Niewłaściwe ustawienie kąta pochylenia koła, znane jako kąt camber, może prowadzić do nierównomiernego zużycia bieżnika opon, zwłaszcza wewnętrznej części pasów rzeźby. Kąt camber odnosi się do nachylenia koła w stosunku do pionu, a jego niewłaściwe ustawienie może powodować, że opona styka się z nawierzchnią w sposób, który zwiększa tarcie w określonym obszarze. Przykładowo, jeśli kąt camber jest zbyt negatywny, wewnętrzna część opony będzie bardziej obciążona, co przyspiesza jej zużycie. W praktyce, aby zapobiec takim problemom, ważne jest regularne sprawdzanie ustawienia kół oraz ich geometrii, co powinno być zgodne z zaleceniami producenta. Przykładowo, wiele warsztatów samochodowych korzysta z zaawansowanej technologii pomiarowej, która pozwala na precyzyjne dostosowanie kątów w celu zachowania optymalnych parametrów jezdnych. Wiedza na temat kąta pochylenia kół jest kluczowa nie tylko dla bezpieczeństwa, ale także dla efektywności paliwowej pojazdu oraz trwałości opon.

Pytanie 32

Płynem eksploatacyjnym o oznaczeniu R 134a napełnia się układ

A. chłodzący.

B. hamulcowy.

C. klimatyzacji.

D. wspomagania.

Oznaczenie R134a dotyczy konkretnego czynnika chłodniczego stosowanego w układach klimatyzacji, a nie zwykłych płynów eksploatacyjnych takich jak płyn hamulcowy, płyn do wspomagania czy płyn chłodzący silnika. Typowy błąd polega na tym, że ktoś myśli: skoro to „płyn w samochodzie”, to może pasować do różnych układów. W technice motoryzacyjnej każde medium robocze ma jednak bardzo precyzyjne przeznaczenie. W układzie wspomagania kierownicy używa się płynu hydraulicznego, często o specyfikacji podobnej do oleju ATF lub dedykowanego płynu do układów wspomagania. Ten płyn ma za zadanie przenosić ciśnienie w układzie hydraulicznym i smarować pompę oraz przekładnię kierowniczą. Czynnik chłodniczy R134a absolutnie się do tego nie nadaje – jest gazem roboczym pracującym w zupełnie innym zakresie ciśnień i temperatur, przeznaczonym do przemiany fazowej, a nie do klasycznej hydrauliki. Podobnie w układzie hamulcowym stosuje się wyłącznie płyny hamulcowe zgodne z normami DOT (np. DOT3, DOT4, DOT5.1), które mają odpowiednią temperaturę wrzenia, lepkość oraz kompatybilność z gumowymi uszczelnieniami i przewodami hamulcowymi. Wlanie tam czynnika R134a byłoby całkowicie niewykonalne technicznie i skrajnie niebezpieczne. W układzie chłodzenia silnika z kolei stosuje się mieszaninę wody i koncentratu glikolu etylenowego lub propylenowego, która ma zapobiegać przegrzewaniu, korozji i zamarzaniu. R134a nie zapewniłby stabilnego odbioru ciepła w takim obiegu, bo cały system jest projektowany pod ciecz, a nie gaz pod wysokim ciśnieniem. Z mojego doświadczenia typowym źródłem pomyłek jest mylenie pojęcia „płyn chłodzący” z „czynnikiem chłodniczym” – brzmi podobnie, ale chodzi o zupełnie inne układy: chłodzenie silnika to jedno, a klimatyzacja kabiny to drugie. Dlatego dobrą praktyką jest zawsze kojarzyć symbole typu R134a, R1234yf czy R12 wyłącznie z układami klimatyzacji i chłodnictwa, a nie z pozostałymi systemami pojazdu.

Pytanie 33

Przyczyną "przekrzywienia" koła kierownicy w lewą stronę po wcześniejszym najazdowaniu prawym przednim kołem na dużą wyrwę w nawierzchni może być

A. uszkodzenie kordu opony

B. skrzywienie rantu obręczy koła

C. zmiana wyważenia koła

D. skrzywienie drążka kierowniczego

Skrzywienie drążka kierowniczego jest kluczowym czynnikiem wpływającym na układ kierowniczy pojazdu. Po najechaniu w dużą wyrwę nawierzchni, drążek kierowniczy może ulec deformacji, co prowadzi do nieprawidłowego ustawienia kół i odchylenia koła kierownicy w lewą stronę. Taka sytuacja często występuje, gdy pojazd przechodzi przez ekstremalne warunki drogowe. Skrzywiony drążek kierowniczy nie tylko wpływa na kierowanie pojazdem, ale również może prowadzić do nadmiernego zużycia opon oraz innych komponentów układu zawieszenia. Standardy branżowe, takie jak normy ISO dotyczące bezpieczeństwa pojazdów, podkreślają znaczenie regularnych przeglądów układu kierowniczego i zawieszenia. Przykładem zastosowania tej wiedzy jest rutynowa kontrola stanu technicznego pojazdu, która powinna obejmować sprawdzenie drążków kierowniczych oraz ich geometrii w celu zapewnienia bezpieczeństwa jazdy oraz komfortu użytkowników.

Pytanie 34

Na rysunku przedstawiono nadwozie typu

A. fastback.

B. spaceback.

C. hatchback.

D. liftback.

Nadwozie typu liftback dobrze widać na tym zdjęciu: linia boczna auta przypomina klasycznego sedana, ale pokrywa bagażnika jest zintegrowana z szybą tylną i unosi się razem z nią. To jest kluczowa cecha konstrukcyjna liftbacka – tylna klapa obejmuje zarówno blachę, jak i szybę, tworząc duży, wysoko otwierany otwór załadunkowy. Z punktu widzenia użytkownika łączy to zalety sedana (elegancka, wydłużona sylwetka, dobra aerodynamika) z funkcjonalnością hatchbacka (łatwiejszy dostęp do przestrzeni ładunkowej, możliwość przewożenia długich przedmiotów po złożeniu oparć tylnej kanapy). W warsztacie czy przy przeglądzie warto pamiętać, że w liftbackach siłowniki gazowe klapy, zawiasy i zamki pracują pod większym obciążeniem niż w klasycznym sedanie, dlatego częściej wymagają kontroli, smarowania i czasem wymiany. Producenci stosują też często bardziej rozbudowane uszczelnienia i wiązki elektryczne prowadzone w przegubie klapy, co ma znaczenie przy diagnozowaniu usterek oświetlenia, kamery cofania czy wycieraczki tylnej szyby (jeśli występuje). Moim zdaniem w praktyce serwisowej dobrze jest od razu rozpoznawać typ nadwozia po kształcie tylnej części i sposobie otwierania pokrywy – ułatwia to dobór części nadwoziowych, amortyzatorów klapy i elementów tapicerki. W dokumentacji serwisowej i katalogach części nadwozie opisywane jako liftback będzie miało inne numery referencyjne niż sedan czy hatchback, mimo że przód auta może wyglądać identycznie.

Pytanie 35

Jaką funkcję pełni turbosprężarka w silniku spalinowym?

A. Reguluje temperaturę pracy silnika

B. Zmniejsza emisję spalin

C. Poprawia działanie układu wydechowego

D. Zwiększa ilość powietrza dostarczanego do cylindrów

Turbosprężarka to jedno z tych urządzeń, które w znaczący sposób wpływa na wydajność silnika spalinowego. Jej podstawową funkcją jest zwiększenie ilości powietrza dostarczanego do cylindrów. Dzięki temu możliwe jest spalanie większej ilości paliwa, co prowadzi do zwiększenia mocy silnika. Turbosprężarka działa na zasadzie wykorzystania energii spalin, które napędzają wirnik połączony z kompresorem. Kompresor ten zasysa powietrze z otoczenia i wtłacza je pod większym ciśnieniem do kolektora ssącego. W praktyce oznacza to, że silnik może generować większą moc bez zwiększania swojej pojemności. Zastosowanie turbosprężarki jest standardem w nowoczesnych pojazdach, ponieważ pozwala na poprawienie wskaźników mocy i momentu obrotowego przy jednoczesnym utrzymaniu względnie niskiej masy jednostki napędowej. Warto zaznaczyć, że turbosprężarki są szeroko stosowane w motoryzacji, a ich poprawne funkcjonowanie jest kluczowe dla osiągów pojazdu. Jest to również przykład zastosowania energii spalin do poprawy efektywności, co jest zgodne z trendami ekologicznymi.

Pytanie 36

Diagnosta wykonał analizę, w trakcie której zauważył, że pedał hamulca jest zbyt miękki, a jego opór zwiększa się przy kolejnych naciśnięciach. Co nie jest przyczyną tej usterki?

A. zbyt niski poziom płynu w zbiorniku

B. nieszczelność w układzie

C. rozszczelnienie układu w trakcie jego naprawy

D. niewłaściwe działanie zaworu korekcyjnego

Zjawisko zbyt miękkiego pedału hamulca jest zazwyczaj wynikiem problemów z układem hydraulicznym hamulców. Rozszczelnienie układu podczas naprawy to jedno z możliwych źródeł awarii, w którym usunięcie lub niewłaściwe zamontowanie uszczelek prowadzi do wycieku płynu. W takim przypadku, powietrze dostaje się do układu, co skutkuje obniżonym ciśnieniem w systemie hamulcowym i odczuciem miękkości pedału. Nieszczelność układu również ma podobny efekt, gdzie wyciek płynu hamulcowego prowadzi do zmniejszenia efektywności hamowania, a pedał pod wpływem nacisku staje się coraz bardziej 'miękki'. Zbyt niski poziom płynu w zbiorniku jest kolejnym czynnikiem, który może prowadzić do podobnych objawów; brak odpowiedniej ilości płynu znacznie obniża ciśnienie w układzie, co jest odczuwalne na pedale hamulca. W praktyce, każdy mechanik powinien regularnie kontrolować stan płynu hamulcowego oraz szczelność układu, aby uniknąć niebezpiecznych sytuacji na drodze. Wnioskując, nieprawidłowa praca zaworu korekcyjnego nie jest bezpośrednio związana z opisanym problemem, co może prowadzić do mylnych wniosków, że problemy z hamowaniem wynikają z tej właśnie części. Ważne jest zrozumienie, że zawór korekcyjny reguluje ciśnienie, ale nie jest jego źródłem w przypadku hydraulicznych problemów z płynem.

Pytanie 37

Aby zweryfikować poprawność przeprowadzonej naprawy układu kierowniczego, należy zrealizować

A. badanie na stanowisku rolkowym

B. sprawdzenie luzu elementów układu zawieszenia

C. pomiar siły hamowania

D. jazdę próbną

Jazda próbna jest kluczowym etapem weryfikacji poprawności wykonanej naprawy układu kierowniczego, ponieważ pozwala na bezpośrednią ocenę zachowania pojazdu w czasie rzeczywistym. Podczas jazdy próbnej można zauważyć wszelkie nieprawidłowości w pracy układu kierowniczego, takie jak luzy, nieprecyzyjne skręcanie, czy zjawiska takie jak drżenie kierownicy. Praktyka pokazuje, że dopiero rzeczywiste warunki drogowe ujawniają potencjalne problemy, które mogą nie być widoczne podczas statycznych testów. Ponadto jazda próbna umożliwia również sprawdzenie, czy naprawa nie wpłynęła negatywnie na inne układy pojazdu, takie jak zawieszenie czy hamulce. Standardy branżowe, takie jak normy ISO dotyczące bezpieczeństwa pojazdów, podkreślają znaczenie tego etapu w procesie naprawy i konserwacji pojazdów. Dlatego każdy warsztat samochodowy powinien wdrożyć procedury jazdy próbnej jako integralną część procesu weryfikacji napraw.

Pytanie 38

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 39

Przedstawiona na rysunku lampka kontrolna sygnalizuje usterkę układu

A. poduszek powietrznych.

B. smarowania silnika.

C. ładowania akumulatora.

D. stabilizacji toru jazdy.

Symbol pokazany na rysunku to klasyczna kontrolka akumulatora – prostokąt z biegunami oznaczonymi znakami plus i minus. W pojazdach zgodnych z ogólnie przyjętymi standardami producentów oznacza ona usterkę układu ładowania akumulatora, a nie samego akumulatora jako takiego. W praktyce chodzi o to, że alternator, regulator napięcia, przewody masowe lub przewód dodatni między alternatorem a akumulatorem nie zapewniają prawidłowego napięcia ładowania. W czasie normalnej pracy silnika, przy sprawnym układzie, kontrolka po uruchomieniu powinna zgasnąć – wtedy alternator przejmuje zasilanie instalacji i doładowuje akumulator napięciem najczęściej w zakresie ok. 13,8–14,4 V. Jeżeli kontrolka świeci się w czasie jazdy, żarzy się albo zapala się dopiero przy wyższych obrotach, to według dobrych praktyk serwisowych trzeba jak najszybciej sprawdzić napięcie ładowania miernikiem, naciąg i stan paska wielorowkowego, połączenia masy oraz złącza alternatora. Z mojego doświadczenia wynika, że lekceważenie tej kontrolki kończy się zazwyczaj rozładowaniem akumulatora w najmniej wygodnym momencie – auto przestaje odpalać, potrafi też zgasnąć w trakcie jazdy, gdy napięcie spadnie tak nisko, że sterownik silnika i pompa paliwa nie są w stanie pracować. Dlatego w profesjonalnej obsłudze pojazdów przy świecącej się kontrolce ładowania zawsze wykonuje się diagnostykę całego układu ładowania, a nie tylko wymianę akumulatora „na chybił trafił”.

Pytanie 40

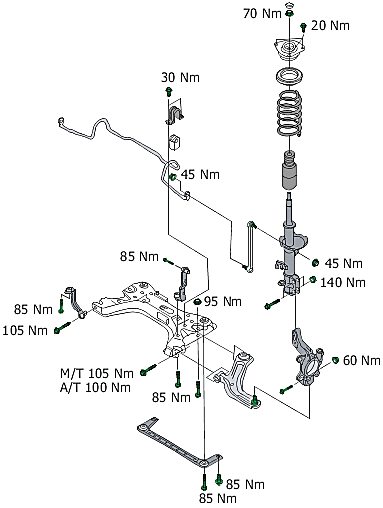

Z zamieszczonego rysunku montażowego przedniego zawieszenia pojazdu wynika, że nakrętki łącznika stabilizatora należy dokręcać z momentem

A. 30 Nm

B. 45 Nm

C. 20 Nm

D. 85 Nm

W tym zadaniu kluczowe jest poprawne odczytanie rysunku montażowego i zrozumienie, że każda wartość momentu dotyczy konkretnego połączenia śrubowego, a nie całego elementu zawieszenia jako całości. Łącznik stabilizatora jest dość smukłym elementem, zwykle z końcówkami kulowymi lub tulejami gumowo‑metalowymi, i wymaga momentu dokręcenia dobranego tak, aby połączenie było pewne, ale nie przeciążone. Zbyt mały moment, jak 20 Nm czy 30 Nm, jest typowy raczej dla drobnych śrub mocujących osłony, obejmy przewodów, lekkie uchwyty – na rysunku dokładnie widać, że takie wartości przypisane są do innych, mniej obciążonych połączeń. Jeśli nakrętka łącznika zostałaby dokręcona tylko do 20–30 Nm, to przy dynamicznej jeździe, szczególnie po nierównościach, mogłoby dojść do luzowania się połączenia, powstania stuków w zawieszeniu, a w skrajnym przypadku nawet do uszkodzenia stożka lub gwintu wskutek mikroruchów. Z kolei wartość 85 Nm z rysunku dotyczy śrub mocujących elementy nośne, takie jak belka pomocnicza czy wahacze, gdzie stosuje się grubsze śruby i większe średnice gwintu. Przenoszą one inne obciążenia – głównie statyczne i udarowe w płaszczyźnie jazdy – dlatego tam wysoki moment jest uzasadniony. Przeniesienie tej wartości bezpośrednio na delikatniejszy łącznik stabilizatora byłoby błędem. Tak duże dokręcenie mogłoby doprowadzić do przeciągnięcia gwintu, nadmiernego ściśnięcia elementów gumowych, a nawet pęknięcia sworznia kulowego przy późniejszej eksploatacji. Typowym błędem myślowym jest zakładanie, że „im większy moment, tym lepiej i bezpieczniej”, albo wybieranie wartości na oko, bez patrzenia, gdzie na schemacie strzałka z momentem jest dokładnie przypisana. W profesjonalnej praktyce warsztatowej zawsze opieramy się na dokumentacji serwisowej producenta i starannie lokalizujemy opisy momentów na rysunku. Właśnie dlatego dla łącznika stabilizatora zastosowano 45 Nm, a nie jedną z pozostałych wartości widocznych na schemacie.
