Pytanie 1
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Wyniki egzaminu
Informacje o egzaminie:
- Zawód: Technik elektryk
- Kwalifikacja: ELE.05 - Eksploatacja maszyn, urządzeń i instalacji elektrycznych
- Data rozpoczęcia: 29 stycznia 2026 02:19
- Data zakończenia: 29 stycznia 2026 02:33
Egzamin zdany!
Wynik: 30/40 punktów (75,0%)
Wymagane minimum: 20 punktów (50%)
Szczegółowe wyniki:
Pytanie 2
Na rysunku przedstawiono schemat układu pracy grupy silników trójfazowych w zakładzie przemysłowym. Zmiana wartości pojemności baterii kondensatorów C powoduje zmianę
A. częstotliwości napięcia w układzie.
B. mocy biernej pobieranej przez układ.
C. prędkości obrotowej silników.
D. prądu rozruchowego silników.
Zmiana wartości pojemności baterii kondensatorów C rzeczywiście wpływa na moc bierną pobieraną przez układ, co jest kluczowym zagadnieniem w kontekście zarządzania energią w instalacjach przemysłowych. Baterie kondensatorów są wykorzystywane do kompensacji mocy biernej, co pozwala na poprawę współczynnika mocy cosφ, a tym samym zwiększenie efektywności energetycznej systemu. W praktyce, zwiększenie pojemności kondensatorów prowadzi do redukcji mocy biernej pobieranej przez silniki, co zmniejsza straty energii oraz obciążenie transformatorów i linii zasilających. Dobrą praktyką w zakładach przemysłowych jest regularna analiza współczynnika mocy oraz dostosowywanie pojemności baterii kondensatorów do zmieniającego się obciążenia, co przyczynia się do optymalizacji kosztów energii oraz zmniejszenia ryzyka powstawania karnych opłat za nadmierne pobieranie mocy biernej. Wiedza na temat tej zależności jest istotna także w kontekście projektowania nowych instalacji oraz modernizacji istniejących, co wpisuje się w standardy efektywności energetycznej zalecane przez organizacje takie jak IEC (International Electrotechnical Commission).
Pytanie 3
W jakim układzie sieciowym wyłączniki różnicowoprądowe nie mogą być używane jako elementy ochrony przed porażeniem w przypadku awarii?
A. TN-C
B. IT
C. TT
D. TN-S
Odpowiedź TN-C jest poprawna, ponieważ w tym układzie sieciowym nie można stosować wyłączników różnicowoprądowych (WRP) jako elementów ochrony przeciwporażeniowej. W systemie TN-C, gdzie neutralny przewód (N) oraz ochronny przewód (PE) są połączone w jeden przewód (PEN), istnieje ryzyko, że WRP nie zadziała w przypadku uszkodzenia. Dzieje się tak, ponieważ wszelkie prądy upływowe mogą być zrównoważone przez prąd neutralny i nie będą rejestrowane przez wyłącznik. Przykładowo, w instalacjach przemysłowych lub budowlanych z układem TN-C, zastosowanie WRP może prowadzić do sytuacji, w których osoba dotykająca części metalowe staje się narażona na porażenie prądem, ponieważ WRP nie wykryje niewielkich różnic prądowych. Dobrymi praktykami w systemach TN-C są stosowanie dodatkowych środków ochrony, takich jak zabezpieczenia przez izolację oraz odpowiednie uziemienie, które mogą zminimalizować ryzyko porażenia. Zgodnie z normą PN-IEC 60364, zaleca się użycie układów TN-S lub TT, gdzie separacja przewodów PE i N pozwala na skuteczne działanie WRP.
Pytanie 4
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 5
Na której z przedstawionych na rysunkach tablic bezpieczeństwa powinien znajdować się napis "Nie załączać - pracują ludzie"?
A. A.
B. B.
C. D.
D. C.
Wybór innej odpowiedzi niż C może wynikać z niepełnego zrozumienia zasad bezpieczeństwa oraz znaczenia odpowiedniego oznakowania w miejscach pracy. Odpowiedź A nie spełnia wymogów, ponieważ nie zawiera odpowiedniego symbolu ostrzegawczego, co jest kluczowe dla informowania o zagrożeniu. Bez takiego oznaczenia, osoby w pobliżu mogą nie być świadome ryzyka, co zwiększa szanse na wypadek. Odpowiedź B, chociaż może zawierać pewne elementy bezpieczeństwa, nie jest wystarczająco jasna w zakresie konkretnych ostrzeżeń, co może prowadzić do nieporozumień w sytuacjach kryzysowych. Wybierając odpowiedzi D, można być przekonanym, że tablica jest odpowiednia, jednak brak symbolu i dodatkowych instrukcji dotyczących bezpieczeństwa stwarza zagrożenie. Kluczowym błędem myślowym, który prowadzi do takich wyborów, jest zbytnie ufanie intuicji zamiast oparcia na standardach i przepisach dotyczących bezpieczeństwa. Właściwe oznakowanie, zgodne z PN-EN 60417, ma kluczowe znaczenie dla ochrony zdrowia i życia pracowników, a niedostateczna informacja może skutkować tragicznie. Wnioskując, istotne jest, aby zawsze dążyć do pełnego zrozumienia wymogów dotyczących oznakowania i przestrzegać standardów bezpieczeństwa w miejscu pracy.
Pytanie 6
Na rysunku zamieszczono charakterystyki mechaniczne silnika asynchronicznego pierścieniowego pracującego przy stałym obciążeniu mechanicznym z regulatorem R w obwodzie wirnika. Przejście z punktu pracy 1 do punktu pracy 2 w tym układzie może nastąpić wskutek
A. zmniejszenia rezystancji regulatora.
B. zwiększenia napięcia zasilającego.
C. zmniejszenia napięcia zasilającego.
D. zwiększenia rezystancji regulatora.
Zwiększenie rezystancji regulatora w obwodzie wirnika silnika asynchronicznego pierścieniowego prowadzi do zmiany charakterystyki mechanicznej silnika, co skutkuje przesunięciem punktu pracy z wyższej prędkości obrotowej (punkt 1) do niższej (punkt 2). W praktyce oznacza to, że przy stałym obciążeniu mechanicznym, silnik będzie pracował w bardziej optymalnych warunkach, co może być istotne w zastosowaniach, gdzie precyzyjna regulacja prędkości jest kluczowa, jak w napędach elektrycznych w przemyśle. Zwiększenie rezystancji pozwala na lepsze zarządzanie momentem obrotowym, co może być szczególnie przydatne w aplikacjach wymagających rozruchu z dużym obciążeniem. Przy regulacji prędkości obrotowej silników asynchronicznych ważne jest, aby zastosowane rozwiązania były zgodne z najlepszymi praktykami, a także aby operatorzy rozumieli wpływ zmian w obwodzie na parametry pracy silnika, co przyczynia się do efektywności energetycznej i dłuższej żywotności urządzeń.
Pytanie 7
Osoby wykonujące wymianę instalacji elektrycznej o napięciu 230/400 V w obiekcie przemysłowym powinny mieć kwalifikacje potwierdzone świadectwem, które jest co najmniej typu
A. E do 30 kV
B. D do 15 kV
C. E do 1 kV
D. D do 1 kV
Odpowiedź E do 1 kV jest prawidłowa, ponieważ osoby wykonujące prace przy instalacjach elektrycznych o napięciu do 1 kV muszą posiadać odpowiednie kwalifikacje. W Polsce, zgodnie z przepisami prawa, uprawnienia te potwierdzane są świadectwem kwalifikacyjnym, które powinno być wydane przez odpowiednie instytucje. Prace w obiektach przemysłowych, w których napięcie wynosi 230/400 V, są najczęściej związane z instalacjami niskonapięciowymi. Wymagania dotyczące szkoleń i certyfikacji osób zajmujących się instalacjami elektrycznymi są ściśle określone w normach, takich jak PN-EN 50110-1, która odnosi się do eksploatacji urządzeń elektrycznych. Pracownicy muszą być świadomi zagrożeń związanych z elektrycznością oraz umieć stosować odpowiednie środki ochrony osobistej. Przykładowo, osoby z uprawnieniami E do 1 kV będą w stanie wykonać wymianę osprzętu elektrycznego, takich jak gniazda, włączniki czy oświetlenie, zapewniając jednocześnie bezpieczeństwo pracy oraz zgodność z obowiązującymi normami.
Pytanie 8
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 9

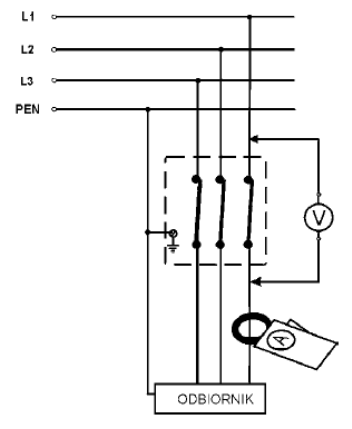

Na rysunku przedstawiono schemat układu do pomiarów rezystancji przejścia zestyków głównych torów prądowych łącznika. Pomiary należy wykonywać przy
A. maksymalnym obciążeniu instalacji.
B. odłączonym odbiorniku.
C. minimalnym obciążeniu instalacji.
D. wyłączonym napięciu zasilania.
Pojęcie pomiaru rezystancji przejścia zestyków głównych torów prądowych łącznika wymaga zrozumienia, że różne warunki obciążeniowe mają istotny wpływ na dokładność uzyskiwanych wyników. Odpowiedzi, które sugerują przeprowadzanie pomiarów przy wyłączonym napięciu zasilania, minimalnym obciążeniu instalacji czy odłączonym odbiorniku, są niewłaściwe, ponieważ nie odzwierciedlają rzeczywistych warunków pracy układu. Przykładowo, pomiar przy wyłączonym napięciu zasilania mógłby prowadzić do zaniżenia wartości rezystancji, ponieważ nie uwzględnia on oporu, który występuje podczas normalnej pracy układu. Z kolei pomiar przy minimalnym obciążeniu nie dostarcza pełnego obrazu wydajności, gdyż rezystancja może być znacznie wyższa w warunkach maksymalnego obciążenia, co jest krytyczne dla zapobiegania awariom. Prowadząc pomiary w warunkach rzeczywistych, można zidentyfikować potencjalne miejsca degradacji zestyków oraz ocenić ich zdolność do przewodzenia prądu w sytuacjach krytycznych. W przypadku, gdy odbiornik jest odłączony, układ nie działa w normalnym trybie, co dodatkowo zniekształca uzyskiwane wyniki. Takie podejście może prowadzić do błędnych wniosków i niewłaściwego zarządzania ryzykiem związanym z awarią systemu. Dlatego też, dla zachowania wysokich standardów bezpieczeństwa oraz niezawodności, niezbędne jest przeprowadzanie tych pomiarów w warunkach maksymalnego obciążenia instalacji.
Pytanie 10
Zamieszczone w tabeli wyniki pomiarów rezystancji izolacji uzwojeń trójfazowego silnika asynchronicznego o napięciu Un = 400 V i prądzie In = 20 A świadczą o uszkodzeniu izolacji
| Uzwojenie | Rezystancja izolacji między uzwojeniem a obudową kΩ |
|---|---|
| U1-U2 | 4 000 |
| V1-V2 | 6 000 |
| W1-W2 | 8 000 |
A. uzwojenia U1-U2.
B. uzwojeń U1-U2 i W1-W2.
C. uzwojenia V1-V2.
D. uzwojeń U1-U2 i V1-V2.
Odpowiedź dotycząca uzwojenia U1-U2 jest poprawna, ponieważ pomiar rezystancji izolacji wykazuje, że wartość ta wynosi 4000 kΩ, co jest najniższą wartością spośród wszystkich analizowanych uzwojeń. W kontekście norm dotyczących izolacji w silnikach asynchronicznych, taka rezystancja jest nieprzystosowana do bezpiecznego użytkowania. Zgodnie z normami, rezystancja izolacji powinna być jak najwyższa, aby zminimalizować ryzyko przebicia izolacji i zapewnić właściwe działanie silnika. W praktyce, w przypadku stwierdzenia niskiej rezystancji, konieczne jest przeprowadzenie dodatkowych badań, w tym testów wytrzymałościowych lub wymiany uszkodzonego uzwojenia. Przykładowo, w silnikach przemysłowych często stosuje się procedury rutynowej konserwacji, które obejmują regularne pomiary rezystancji izolacji, aby zapewnić, że silnik działa w optymalnych warunkach. Zrozumienie tych zasad jest kluczowe dla każdego inżyniera zajmującego się eksploatacją i utrzymaniem maszyn, co pozwala unikać kosztownych przestojów oraz awarii.
Pytanie 11
Jaki jest cel uziemienia ochronnego w instalacjach elektrycznych?
A. Zwiększenie mocy znamionowej urządzeń elektrycznych
B. Zabezpieczenie ludzi przed porażeniem elektrycznym
C. Redukcja zużycia energii elektrycznej w instalacjach elektrycznych
D. Poprawa jakości sygnału w instalacjach telekomunikacyjnych
Uziemienie ochronne ma na celu przede wszystkim zabezpieczenie ludzi przed porażeniem elektrycznym, co jest jednym z najważniejszych aspektów bezpieczeństwa w instalacjach elektrycznych. W praktyce oznacza to, że obudowy urządzeń elektrycznych są połączone z ziemią, co umożliwia szybkie odprowadzenie prądu w przypadku zwarcia lub uszkodzenia izolacji. Dzięki temu, jeżeli np. przewód fazowy zetknie się z metalową obudową urządzenia, prąd popłynie do ziemi, a nie przez ciało człowieka, co znacząco zmniejsza ryzyko porażenia. Takie uziemienie jest wymagane przez normy bezpieczeństwa elektrycznego, takie jak PN-IEC 60364. W skrócie, uziemienie ochronne działa jako środek zapobiegawczy, który minimalizuje ryzyko wypadków i zwiększa ogólne bezpieczeństwo użytkowników instalacji elektrycznych. Dodatkowo, uziemienie ochronne pomaga w stabilizacji napięcia sieci i eliminuje potencjalne różnice napięcia, co jest kluczowe w utrzymaniu właściwego działania urządzeń elektrycznych. To nie tylko praktyka, ale też standard w branży, który musi być przestrzegany, by zapewnić bezpieczne i efektywne działanie instalacji.
Pytanie 12
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 13
Silnik prądu stałego w układzie szeregowym intensywnie iskrzy na segmentach komutatora. Najbardziej prawdopodobnym powodem uszkodzenia jest
A. zwarcie międzyzwojowe w obwodzie stojana
B. zwarcie międzyzwojowe w obwodzie wirnika
C. przerwa w obwodzie stojana
D. przerwa w obwodzie wirnika
Zwarcie międzyzwojowe w obwodzie wirnika jest najczęstszą przyczyną nadmiernego iskrzenia na komutatorze silnika szeregowego prądu stałego. Tego typu zwarcia powodują nieprawidłowy przepływ prądu w uzwojeniach wirnika, co skutkuje dużymi prądami roboczymi, a w konsekwencji prowadzi do powstania intensywnych łuków elektrycznych na komutatorze. Iskrzenie to nie tylko obniża efektywność pracy silnika, ale także może prowadzić do szybszego zużycia elementów komutatora oraz wirnika. Przykładowo, w silnikach stosowanych w aplikacjach przemysłowych, takich jak napędy trakcyjne czy maszyny robocze, kluczowe jest monitorowanie stanu uzwojeń, aby zminimalizować ryzyko zwarć. Regularne inspekcje oraz stosowanie systemów diagnostycznych, takich jak termowizja czy analiza drgań, mogą pomóc w wczesnym wykryciu problemów z uzwojeniami, co jest zgodne z najlepszymi praktykami w zarządzaniu utrzymaniem ruchu. Ponadto, zrozumienie efektów zwarć międzyzwojowych jest kluczowe dla inżynierów projektujących układy napędowe, aby mogli tworzyć bardziej niezawodne i trwałe systemy.
Pytanie 14
Przyrząd pokazany na zdjęciu przygotowano do bezpośredniego pomiaru
A. natężenia prądu elektrycznego stałego i przemiennego.
B. energii elektrycznej obwodów wielkoprądowych.
C. mocy elektrycznej prądu stałego.
D. natężenia prądu elektrycznego jednokierunkowego.
Odpowiedzi wskazujące na pomiar mocy elektrycznej prądu stałego, energii elektrycznej obwodów wielkoprądowych oraz natężenia prądu elektrycznego stałego i przemiennego są nieprawidłowe z kilku powodów. Po pierwsze, pomiar mocy elektrycznej wymaga zastosowania innego przyrządu, jakim jest watomierz, który mierzy zarówno napięcie, jak i natężenie prądu, aby obliczyć moc w watów. To podejście nie jest zastosowane w kontekście danego pytania, gdzie skupiamy się tylko na natężeniu prądu. Przyrządy do pomiaru energii elektrycznej w obwodach wielkoprądowych, takie jak liczniki energii, są również innego typu urządzeniami, które zajmują się całkowitą energią zużytą, a nie bezpośrednim pomiarem natężenia prądu. Ponadto, natężenie prądu elektrycznego stałego i przemiennego wymaga różnych technik pomiarowych i przyrządów, ponieważ prąd przemienny (AC) zmienia kierunek, co komplikuje jego pomiar. W praktyce, mylenie tych parametrów może prowadzić do błędnych obliczeń i potencjalnych uszkodzeń urządzeń. Dlatego ważne jest, aby przed dokonaniem pomiarów zrozumieć różnice między tymi parametrami oraz zastosowane metody pomiarowe w zgodzie z normami i dobrymi praktykami w dziedzinie elektrotechniki.
Pytanie 15
Którego z poniższych pomiarów eksploatacyjnych instalacji oświetleniowej nie jest możliwe przeprowadzić przy użyciu typowego miernika uniwersalnego?
A. Rezystancji izolacji przewodów
B. Napięcia w poszczególnych fazach
C. Ciągłości przewodów ochronnych
D. Prądu, który jest pobierany przez odbiornik
Rezystancja izolacji przewodów jest kluczowym pomiarem w ocenie bezpieczeństwa instalacji elektrycznych i oświetleniowych. Typowe mierniki uniwersalne, takie jak multimetrowe, są przeznaczone głównie do pomiarów prądu, napięcia i oporu, jednak nie są wystarczające do pomiaru rezystancji izolacji. Pomiar ten wymaga zastosowania specjalistycznych urządzeń, takich jak megomierze, które generują znacznie wyższe napięcia (zazwyczaj w zakresie 250V, 500V lub 1000V) w celu oceny jakości izolacji. W praktyce, taki pomiar pozwala na wykrycie uszkodzeń izolacji, które mogą prowadzić do niebezpiecznych sytuacji, takich jak przebicia elektryczne. Normy takie jak PN-IEC 60364 podkreślają konieczność regularnego przeprowadzania pomiarów rezystancji izolacji, co jest niezbędne dla zapewnienia bezpieczeństwa użytkowników oraz trwałości instalacji. Przykładowo, w przypadku instalacji w obiektach publicznych, pomiar ten jest obligatoryjny, aby zapewnić spełnienie określonych standardów bezpieczeństwa elektrycznego.
Pytanie 16
Jaki przyrząd jest wykorzystywany do pomiarów rezystancji izolacyjnej kabli elektrycznych?
A. Pirometr
B. Megaomomierz
C. Anemometr
D. Waromierz
Megaomomierz to naprawdę ważne urządzenie, które pomaga mierzyć rezystancję izolacji, zwłaszcza w elektryce. Jego głównym zadaniem jest sprawdzanie, w jakim stanie są przewody, co jest mega istotne dla bezpieczeństwa naszych instalacji. Zazwyczaj działa przy napięciach od 250 do 5000 V, co daje nam pewność, że jakość izolacji jest na odpowiednim poziomie. Z mojego doświadczenia, regularne pomiary rezystancji izolacji są kluczowe. Powinno się to robić według norm, jak PN-EN 61557, bo to może pomóc w wykryciu problemów, takich jak zwarcia czy upływy prądu. Przecież nikt nie chce mieć nieprzyjemności związanych z awariami czy zagrożeniem dla bezpieczeństwa. Dobrze jest więc pamiętać o konserwacji i systematycznych kontrolach, bo to pozwala uniknąć drogich napraw i utrzymać instalację elektryczną w dobrym stanie.
Pytanie 17
Wybierz najmniejszy przekrój głównego przewodu wyrównawczego, który jest wykonany z miedzi, mając na uwadze, że maksymalny wymagany przekrój przewodu ochronnego w całej instalacji wynosi S = 16 mm2.
A. 10 mm2
B. 4 mm2
C. 16 mm2
D. 6 mm2
Wybór przewodu wyrównawczego głównego o przekroju 10 mm² jest uzasadniony normami oraz praktycznymi wymaganiami w zakresie ochrony przed porażeniem prądem elektrycznym. Zgodnie z normą PN-IEC 60364-5-54, minimalny przekrój przewodu wyrównawczego głównego powinien być dostosowany do największego przekroju przewodu ochronnego w instalacji, co w tym przypadku wynosi 16 mm². Przewód wyrównawczy ma kluczowe znaczenie w zapewnieniu efektywnej ochrony przed różnymi rodzajami awarii, w tym zwarciami, co może prowadzić do niebezpiecznych sytuacji. Przekrój 10 mm² jest odpowiedni, gdyż umożliwia efektywne prowadzenie prądów zwarciowych, a jednocześnie jest wystarczająco elastyczny do zastosowań w praktyce, gdzie przewody muszą być dostosowane do warunków montażowych. Zastosowanie tego przekroju zapewnia także odpowiednią odporność na przegrzewanie, co jest kluczowe w kontekście bezpieczeństwa instalacji elektrycznych. W przypadku większych instalacji lub w miejscach o zwiększonym ryzyku, dodatkowe czynniki, takie jak temperatura otoczenia i sposób prowadzenia przewodów, powinny być brane pod uwagę przy dalszym doborze przekroju.
Pytanie 18
Jaką wartość powinien mieć prąd znamionowy bezpiecznika aparatowego zamontowanego w obwodzie uzwojenia pierwotnego transformatora jednofazowego, którego parametry to: U1N = 230 V, U2N = 13 V, używanego w ładowarce do akumulatorów, jeżeli przewidywany prąd obciążenia podczas ładowania akumulatorów wynosi 15 A?
A. 1 A
B. 6 A
C. 16 A
D. 10 A
Poprawna odpowiedź wynosi 1 A, co jest zgodne z wartością prądu znamionowego, jaką powinien mieć bezpiecznik aparaturowy zainstalowany w obwodzie uzwojenia pierwotnego transformatora jednofazowego. Wartość prądu znamionowego bezpiecznika określa maksymalny prąd, jaki może płynąć przez obwód przed wystąpieniem uszkodzenia lub awarii. W przypadku transformatora, który pracuje w charakterze ładowarki do akumulatorów, kluczowe jest, aby dobrać odpowiednią wartość prądu zabezpieczenia. W analizowanej sytuacji, przy napięciu 230 V na uzwojeniu pierwotnym i przewidywanym prądzie obciążenia 15 A na uzwojeniu wtórnym, istotne jest uwzględnienie współczynnika wydajności oraz strat mocy. Zgodnie z normami, przyjmuje się, aby wartość prądu znamionowego bezpiecznika była co najmniej 20-25% wyższa od prądu obciążenia. W praktyce często stosuje się bezpieczniki o wartości 1 A dla obwodów, w których prąd nie przekracza 15 A. Takie podejście ma na celu zapewnienie dodatkowego marginesu bezpieczeństwa oraz ochrony urządzenia. Wartości te są zgodne z normami IEC 60269 oraz IEC 60947, które zalecają dobór odpowiednich zabezpieczeń w zależności od charakterystyki obciążenia.
Pytanie 19
Jakie urządzenie służy do pomiaru obrotów wału silnika?
A. Przekładnik napięciowy
B. Prądnica tachometryczna
C. Anemometr
D. Induktor
Prądnica tachometryczna to urządzenie, które służy do pomiaru prędkości obrotowej wału silnika poprzez generowanie napięcia elektrycznego proporcjonalnego do szybkości obrotu. Działa na zasadzie indukcji elektromagnetycznej, co oznacza, że obracający się wał silnika powoduje zmiany w strumieniu magnetycznym, co z kolei generuje napięcie. Jest to kluczowe w aplikacjach, gdzie precyzyjny pomiar prędkości obrotowej jest niezbędny, na przykład w automatyce przemysłowej, napędach elektrycznych oraz inżynierii mechanicznej. Użycie prądnicy tachometrycznej pozwala na ciągłe monitorowanie prędkości, co jest istotne dla zapewnienia optymalnego przebiegu procesów, jak również dla ochrony urządzeń przed przeciążeniem. W standardach przemysłowych, takich jak ISO 9001, zaleca się stosowanie takich rozwiązań dla zwiększenia niezawodności i efektywności operacyjnej.
Pytanie 20
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 21
Jaki stopień ochrony powinien posiadać silnik trójfazowy eksploatowany w pomieszczeniu narażonym na wybuch?
A. IP56
B. IP11
C. IP34
D. IP00
Stopień ochrony IP56 oznacza, że urządzenie jest całkowicie chronione przed kurzem oraz odporne na silne strumienie wody. W kontekście silnika trójfazowego pracującego w pomieszczeniu zagrożonym wybuchem, taki stopień ochrony jest kluczowy, ponieważ zanieczyszczenia i wilgoć mogą negatywnie wpływać na jego wydajność oraz bezpieczeństwo. W przypadku zastosowań w strefach Ex, gdzie występują substancje łatwopalne, zgodność z normami takimi jak ATEX czy IECEx staje się obowiązkowa. Zastosowanie silnika z odpowiednim stopniem ochrony, jak IP56, minimalizuje ryzyko uszkodzeń oraz potencjalnych wybuchów. Przykładem może być użycie takich silników w przemysłach chemicznych, gdzie nie tylko trzeba dbać o bezpieczeństwo, ale także o ciągłość procesów produkcyjnych. Warto również pamiętać o regularnych przeglądach technicznych, które pozwalają na wczesne wykrywanie ewentualnych problemów związanych z ochroną przed pyłem i wodą.
Pytanie 22
Jakiego składnika nie może mieć kabel zasilający do rozdzielnicy głównej w pomieszczeniu przemysłowym uznawanym za niebezpieczne pod kątem pożaru?
A. Powłoki polietylenowej
B. Pancerza stalowego
C. Żył aluminiowych
D. Zewnętrznego oplotu włóknistego
Zewnętrzny oplot włóknisty w kablach zasilających nie jest zalecany w pomieszczeniach przemysłowych, które są klasyfikowane jako niebezpieczne pod względem pożarowym, ponieważ może on stanowić dodatkowe źródło łatwopalne. W takich środowiskach ważne jest, aby stosować zabezpieczenia, które minimalizują ryzyko pożaru. Zamiast oplotu włóknistego, lepszym rozwiązaniem są materiały odporniejsze na działanie wysokich temperatur oraz ognia, takie jak pancerz stalowy lub powłoka polietylenowa, które zapewniają lepszą ochronę mechaniczną oraz zabezpieczenie przed uszkodzeniami. Przykładem zastosowania mogą być różnego rodzaju zakłady przemysłowe, w których występują substancje łatwopalne, takie jak chemikalia, co wymusza na projektantach instalacji elektrycznych przestrzeganie standardów, takich jak norma IEC 60079 dotycząca urządzeń elektrycznych przeznaczonych do pracy w atmosferze wybuchowej. Wybór odpowiednich kabli zasilających jest kluczowy dla zapewnienia bezpieczeństwa pracy i ochrony mienia.
Pytanie 23
Jakim przewodem powinno się przeprowadzić instalację oświetlenia natynkowego na uchwytach w piwnicy budynku wielorodzinnego?
A. LgY
B. YDY
C. DYd
D. YDYt
Odpowiedzi DYd, LgY oraz YDYt są niepoprawne z różnych powodów związanych z ich właściwościami i przeznaczeniem. Przewód DYd, mimo że również może być używany w instalacjach oświetleniowych, nie jest dedykowany do natynkowych instalacji w pomieszczeniach narażonych na wilgoć, takich jak piwnice. Przewód ten może nie spełniać wszelkich norm dotyczących odporności na czynniki zewnętrzne, co wpływa na jego trwałość i bezpieczeństwo instalacji. LgY to przewód przeznaczony głównie do zastosowań w telekomunikacji i nie jest odpowiedni do instalacji elektrycznych, co czyni go niewłaściwym wyborem do oświetlenia. Użycie przewodu przeznaczonego do telekomunikacji w instalacji elektrycznej może prowadzić do poważnych problemów, takich jak przegrzewanie się przewodu i ryzyko pożaru. Z kolei YDYt, z dodatkowym oznaczeniem 't', sugeruje zastosowanie w warunkach zewnętrznych lub w instalacjach, gdzie może wystąpić wpływ czynników atmosferycznych. W związku z tym, jego użycie w piwnicy może być nadmierne i niewłaściwe, prowadząc do niepotrzebnych kosztów i komplikacji instalacyjnych. Wybór odpowiedniego przewodu jest kluczowym aspektem projektowania instalacji elektrycznych, dlatego ważne jest, aby stosować przewody zgodnie z ich przeznaczeniem i właściwościami, co pozwoli zapewnić bezpieczeństwo oraz długowieczność instalacji.
Pytanie 24
W jaki sposób zmieni się prędkość obrotowa silnika synchronicznego, gdy liczba par biegunów w jego tworniku zostanie zmieniona z 2 na 1?
A. Czterokrotnie wzrośnie
B. Czterokrotnie zmniejszy się
C. Dwukrotnie wzrośnie
D. Dwukrotnie zmniejszy się
Prędkość obrotowa silnika synchronicznego jest ściśle związana z częstotliwością prądu zasilającego oraz liczbą par biegunów w uzwojeniach silnika. Zgodnie z zasadą synchronizacji, prędkość obrotowa silnika synchronicznego (n) oblicza się za pomocą wzoru: n = (120 * f) / p, gdzie f to częstotliwość prądu w hercach, a p to liczba par biegunów. W przypadku zmiany liczby par biegunów z 2 na 1, mamy do czynienia ze zmniejszeniem liczby par biegunów o połowę, co skutkuje podwojeniem prędkości obrotowej. W praktyce oznacza to, że silnik będzie pracować z wyższą prędkością, co jest istotne w aplikacjach wymagających zwiększenia efektywności operacyjnej, takich jak napędy wentylatorów czy pomp. W przemyśle zastosowanie silników synchronicznych z mniejszą liczbą par biegunów może umożliwić osiągnięcie wyższej wydajności energetycznej, co jest zgodne z aktualnymi trendami dążącymi do optymalizacji procesów produkcyjnych oraz redukcji kosztów eksploatacyjnych.
Pytanie 25
Jakie oznaczenie stopnia ochrony powinna mieć obudowa urządzenia elektrycznego, które jest zainstalowane w pomieszczeniach o dużej wilgotności?
A. IP32
B. IP11
C. IP22
D. IP44
Oznaczenie stopnia ochrony IP44 wskazuje, że urządzenie elektryczne jest chronione przed ciałami stałymi o średnicy 1 mm oraz przed wodą, która może padać w dowolnym kierunku. To czyni je odpowiednim rozwiązaniem do stosowania w pomieszczeniach wilgotnych, takich jak łazienki czy kuchnie, gdzie występuje ryzyko kontaktu z wodą i wilgocią. Zgodnie z normą IEC 60529, IP44 zapewnia odpowiedni poziom ochrony, który minimalizuje ryzyko uszkodzeń związanych z wilgocią, co jest kluczowe dla zapewnienia bezpieczeństwa użytkowników. W praktyce, urządzenia takie jak oświetlenie zewnętrzne, gniazda elektryczne czy wyłączniki umieszczone w wilgotnych pomieszczeniach powinny posiadać tę klasę ochrony, aby zminimalizować ryzyko zwarcia elektrycznego oraz wypadków. Dobrą praktyką jest również regularne sprawdzanie stanu obudów i uszczelek, aby zapewnić ich ciągłą skuteczność ochrony przed wodą i zanieczyszczeniami.
Pytanie 26
Gdzie w instalacji jednofazowej należy umieścić wyłącznik RCD?
A. w przewodzie fazowym i neutralnym
B. w przewodzie neutralnym i ochronnym
C. w przewodzie fazowym i fazowym
D. w przewodzie fazowym i ochronnym
Wyłącznik RCD (Residual Current Device) jest istotnym urządzeniem w systemach elektrycznych, służącym do ochrony przed porażeniem prądem elektrycznym oraz do zapobiegania pożarom spowodowanym upływem prądu. Montuje się go w przewodach fazowym i neutralnym, ponieważ jego głównym zadaniem jest monitorowanie różnicy prądów między tymi dwoma przewodami. W przypadku, gdy wystąpi różnica prądu, na przykład w wyniku uszkodzenia izolacji, urządzenie natychmiast odłącza zasilanie. Dzięki temu, gdy prąd wypływa do ziemi, wyłącznik RCD minimalizuje ryzyko porażenia prądem oraz potencjalnych zagrożeń pożarowych. Przykładem zastosowania wyłącznika RCD są instalacje elektryczne w domach jednorodzinnych oraz w miejscach użyteczności publicznej, gdzie zwiększone ryzyko kontaktu z wodą wymaga dodatkowych zabezpieczeń. W Polsce, zgodnie z normą PN-EN 61008-1, stosowanie RCD w instalacjach elektrycznych jest zalecane jako standardowa praktyka w celu zwiększenia bezpieczeństwa użytkowników.
Pytanie 27
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 28
Który z podanych łączników chroni przewody w systemach elektrycznych przed skutkami zwarć?
A. Przekaźnik termiczny
B. Wyłącznik nadprądowy
C. Stycznik
D. Odłącznik
Wyłącznik nadprądowy jest kluczowym elementem zabezpieczeń w instalacjach elektrycznych, którego głównym zadaniem jest ochrona przewodów przed skutkami zwarć oraz przeciążeń. Działa na zasadzie automatycznego przerwania obwodu, gdy prąd przekroczy określoną wartość nominalną. Dzięki temu minimalizuje ryzyko uszkodzenia instalacji oraz pożaru. W praktyce, wyłączniki nadprądowe są stosowane w różnych typach instalacji, od domowych po przemysłowe. Przykładem mogą być obwody zasilające urządzenia, które mogą generować nagłe skoki prądu, takie jak silniki elektryczne. Zgodnie z normą PN-EN 60898-1, wyłączniki nadprądowe powinny być dobierane w zależności od charakterystyki obciążenia oraz rodzaju zabezpieczanego obwodu, co zapewnia ich skuteczność i niezawodność w działaniu. Warto również wspomnieć, że stosowanie wyłączników nadprądowych jest częścią dobrych praktyk w zakresie projektowania instalacji elektrycznych, co znacząco przyczynia się do bezpieczeństwa użytkowania.
Pytanie 29
Którego z wymienionych pomiarów eksploatacyjnych w instalacji oświetleniowej nie można zrealizować standardowym miernikiem uniwersalnym?
A. Ciągłości przewodów ochronnych
B. Prądu pobieranego przez odbiornik
C. Rezystancji izolacji przewodów
D. Napięć w poszczególnych fazach
Pomiar rezystancji izolacji przewodów jest kluczowym aspektem utrzymania bezpieczeństwa i niezawodności instalacji elektrycznych. Aby dokładnie wykonać ten pomiar, używa się specjalistycznych mierników zwanych megomierzami, które generują wysokie napięcia (zwykle od 250V do 1000V). Tego rodzaju pomiar jest istotny, ponieważ pozwala ocenić, czy izolacja przewodów nie jest uszkodzona oraz czy nie występują upływy prądu, co mogłoby prowadzić do zagrożenia pożarowego lub porażenia elektrycznego. Standardy takie jak PN-EN 61557-1 opisują wymagania dotyczące testowania rezystancji izolacji, a ich przestrzeganie jest kluczowe w ramach regularnych przeglądów oraz konserwacji instalacji. Przykładowo, podczas testowania instalacji oświetleniowej w budynku użycie megomierza może pomóc w identyfikacji potencjalnych problemów zanim doprowadzą one do awarii lub zagrożenia dla użytkowników.
Pytanie 30
Kontrolne pomiary w instalacji elektrycznej niskiego napięcia powinny być wykonane po każdym
A. zadziałaniu bezpiecznika
B. rozbudowaniu instalacji
C. zadziałaniu wyłącznika różnicowoprądowego
D. zamontowaniu w oprawach nowych źródeł światła
Odpowiedź dotycząca przeprowadzenia pomiarów kontrolnych w instalacji elektrycznej niskiego napięcia po każdorazowym rozbudowaniu instalacji jest słuszna. Rozbudowa instalacji wiąże się z wprowadzeniem nowych elementów oraz modyfikacją istniejących, co może wpływać na bezpieczeństwo i funkcjonalność całego systemu. Z tego względu, standardy branżowe, takie jak PN-EN 60364, zalecają przeprowadzanie pomiarów kontrolnych po każdej rozbudowie, aby upewnić się, że instalacja spełnia wszystkie wymagania dotyczące bezpieczeństwa oraz nie stwarza zagrożenia dla użytkowników. Przykładowo, po dodaniu nowych obwodów czy urządzeń, ważne jest, aby sprawdzić ich poprawność pod względem rezystancji izolacji oraz ciągłości przewodów. Tego typu pomiary pozwalają na identyfikację potencjalnych usterek, takich jak niewłaściwe połączenia czy uszkodzenia izolacji, które mogą prowadzić do awarii lub zagrożeń pożarowych.
Pytanie 31
Podczas uruchamiania silnika pralki wyzwala się od razu wyłącznik różnicowoprądowy. Aby zidentyfikować problem, zmierzono rezystancję pomiędzy wszystkimi zaciskami uzwojeń silnika a obudową, uzyskując dla każdego pomiaru wartość w okolicach 7 kΩ. Co można wnioskować na podstawie tych pomiarów?
A. Izolacja uzwojeń silnika jest zawilgocona
B. Jeden z zacisków silnika może być poluzowany
C. Pojawiła się przerwa w jednym z uzwojeń silnika
D. Jedno z uzwojeń odłączyło się od tabliczki zaciskowej
Izolacja uzwojeń silnika została zawilgocona, co jest przyczyną nieprawidłowego działania wyłącznika różnicowoprądowego w momencie załączenia silnika. Podczas pomiaru rezystancji między zaciskami uzwojeń silnika a obudową, wartość około 7 kΩ może sugerować, że izolacja jest uszkodzona lub zawilgotniała. W normalnych warunkach rezystancja powinna być znacznie wyższa, co wskazywałoby na dobrą izolację. Wilgoć w izolacji może prowadzić do przewodzenia prądu, a to z kolei powoduje zadziałanie wyłącznika różnicowoprądowego jako elementu zabezpieczającego przed porażeniem prądem. Praktyczne zastosowanie tej wiedzy polega na regularnym sprawdzaniu stanu izolacji, zwłaszcza w wilgotnych warunkach. W przypadku stwierdzenia niskiej rezystancji, należy przeprowadzić szczegółową diagnostykę i ewentualnie wymienić uszkodzone elementy, co jest zgodne z normami dotyczącymi bezpieczeństwa elektrycznego, jak np. PN-EN 60204-1. Taki przegląd jest kluczowy w celu zapewnienia bezpieczeństwa użytkowników i trwałości urządzeń elektrycznych.
Pytanie 32
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 33

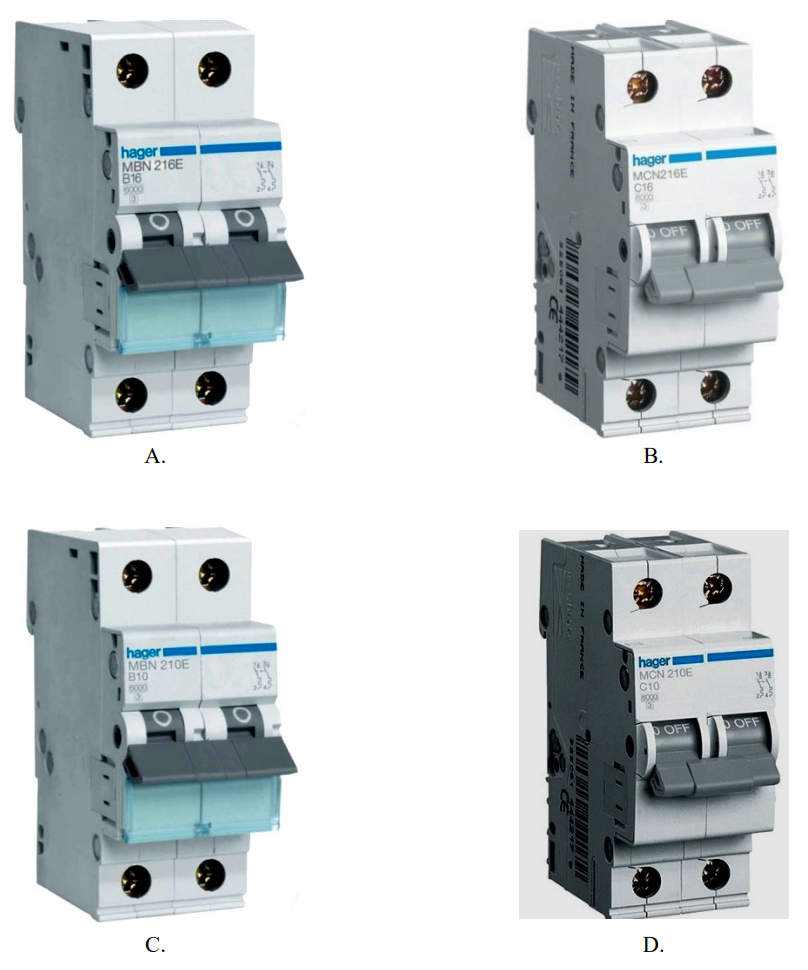

Który spośród przedstawionych na rysunkach wyłączników instalacyjnych nadprądowych należy zastosować w celu zabezpieczenia zwarciowego oporowego grzejnika jednofazowego na napięcie 230 V o mocy 3 kW?
A. A.
B. D.
C. C.
D. B.
Wyłącznik nadprądowy A to trafny wybór do ochrony grzejnika jednofazowego o mocy 3 kW przy napięciu 230 V. Jak się liczy prąd obciążenia? Możesz użyć wzoru I = P / U, więc mamy I = 3000 W / 230 V, co daje nam okolice 13 A. Wyłącznik 16 A ma zapas, żeby ogarnąć to obciążenie w normalnych warunkach. Ważne, żeby wyłącznik nie był za mały, bo wtedy zadziała przy normalnej pracy, ale też nie za duży, bo to może mu obniżyć skuteczność w razie przeciążenia czy zwarcia. Normy PN-EN 60898 mówią, że wyłączniki nadprądowe chronią obwody elektryczne przed zwarciami i przeciążeniami, więc ich dobór musi być przemyślany z uwzględnieniem obciążenia. W praktyce stosowanie wyłącznika o prądzie znamionowym 16 A w tym przypadku to naprawdę sensowny krok, by mieć pewność o bezpieczeństwie i niezawodności systemu elektrycznego.
Pytanie 34
Gdy prace pomiarowe i kontrolne w instalacjach elektrycznych są wymagane do wykonania przez dwie osoby, to osoba przeprowadzająca pomiary powinna mieć odpowiednie kwalifikacje, a druga osoba wspierająca
A. powinna posiadać świadectwo kwalifikacyjne na stanowisku eksploatacji w zakresie pomiarów
B. nie musi mieć świadectwa kwalifikacji, jeśli przeszła odpowiednie szkolenie
C. musi dysponować świadectwem kwalifikacyjnym na stanowisku dozoru, lecz bez zakresu pomiarów
D. nie jest zobowiązana do posiadania świadectwa kwalifikacji, jeśli ukończyła szkołę zawodową
Odpowiedź jest prawidłowa, ponieważ obecne przepisy oraz normy branżowe, takie jak PN-EN 50110-1, wskazują, że dla niektórych prac pomiarowych obecność osoby wspomagającej jest niezbędna, jednak nie wymaga się od niej posiadania świadectwa kwalifikacji, o ile przeszła odpowiednie szkolenie. Taki model pracy ma na celu zwiększenie bezpieczeństwa oraz efektywności przeprowadzanych pomiarów. W praktyce oznacza to, że osoba wspierająca, mimo że nie jest w pełni wykwalifikowana, powinna dobrze rozumieć procedury bezpieczeństwa oraz potrafić reagować w sytuacjach awaryjnych. Przykładami mogą być prace polegające na pomiarach rezystancji uziemienia czy pomiarach napięcia. W takich przypadkach, osoba wspomagająca może zajmować się przygotowaniem sprzętu, monitorowaniem warunków pracy, a także wspieraniem głównego pomiarowca w zakresie organizacyjnym, co jest zgodne z zasadami efektywnej współpracy w zespole. Dzięki temu, można minimalizować ryzyko wystąpienia błędów pomiarowych oraz zwiększać bezpieczeństwo całego procesu.
Pytanie 35
Jakiego rodzaju pracy powinien być przystosowany silnik elektryczny, który ma napędzać wentylator wyciągowy w procesie obróbki drewna?
A. S1 - praca ciągła
B. S9 - praca z nieokresowymi zmianami obciążenia i prędkości obrotowej
C. S7 - praca okresowa długotrwała z hamowaniem elektrycznym
D. S3 - praca okresowa przerywana
Silnik elektryczny do wentylatora wyciągowego w obróbce drewna powinien być przystosowany do pracy ciągłej. To znaczy, że powinien działać bez przerwy, co jest bardzo ważne w kontekście wentylacji. Wentylatory wyciągowe często są używane tam, gdzie potrzebne jest ciągłe usuwanie powietrza z miejsca pracy. Przykładem mogą być hale produkcyjne, gdzie trzeba na bieżąco pozbywać się pyłów i szkodliwych oparów. Z mojego doświadczenia wynika, że takie warunki są kluczowe, by zapewnić zdrowie pracowników. Silniki do pracy ciągłej są też tak projektowane, żeby uniknąć przegrzewania. To z kolei przekłada się na ich wydajność i niezawodność. W branży są normy, jak IEC 60034, które określają, jak powinny działać silniki w różnych sytuacjach, co zapewnia bezpieczeństwo i efektywność.
Pytanie 36

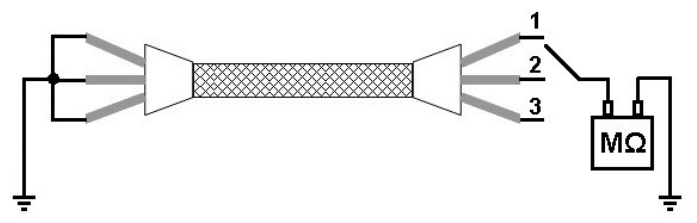

W układzie pomiarowym, którego schemat przedstawiono na rysunku, zmierzono rezystancje między poszczególnymi żyłami kabla a ziemią. W pozycji 1 przełącznika megaomomierz wskazywał wartość bliską zeru, a w pozycjach 2 i 3 wartości około 1000 MΩ. Które uszkodzenie występuje w kablu?
A. Przerwy w żyłach 2 i 3.
B. Zwarcie między żyłą 2 a ziemią.
C. Zwarcie między żyłą 3 a ziemią.
D. Przerwa w żyle 1.
Analiza przedstawionych odpowiedzi wskazuje na zrozumienie podstawowych zasad działania układów elektrycznych, lecz nieprawidłowo interpretowane pomiary mogą prowadzić do błędnych wniosków. Zwarcie między żyłą 2 a ziemią zakłada, że pomiar nie wykazałby wysokiej rezystancji, co jest sprzeczne z wynikami, które wskazują, że żyła 2 ma przerwę. Podobnie, przerwa w żyłe 1 nie jest możliwa, ponieważ ta żyła wykazuje zwarcie do ziemi, co jest jednoznacznym wskaźnikiem braku problemu z tą żyłą. Z kolei założenie o zwarciu między żyłą 3 a ziemią nie znajduje potwierdzenia w danych, ponieważ pomiar również wykazuje wysoką rezystancję, co sugeruje brak ciągłości oraz problemy z przewodnictwem, wskazując na przerwy. Zrozumienie, że wysokie wartości rezystancji sugerują przerwy, a wartości bliskie zeru mówią o zwarciach, jest kluczowe dla prawidłowej diagnostyki. Typowe błędy myślowe w analizie takich sytuacji obejmują mylenie zwarcia z przerwą, co prowadzi do nieadekwatnych działań naprawczych oraz zagraża bezpieczeństwu instalacji. Odpowiednie szkolenie i zrozumienie zasad pracy urządzeń pomiarowych są istotne dla profesjonalistów zajmujących się elektryką.
Pytanie 37
Jakie z wymienionych uszkodzeń można zidentyfikować podczas inspekcji instalacji elektrycznej?
A. Obniżenie rezystancji izolacji przewodów
B. Pogorszenie stanu mechanicznego połączeń przewodów
C. Zbyt długi czas reakcji wyłącznika różnicowoprądowego
D. Przerwanie pionowego uziomu w ziemi
Pogorszenie się stanu mechanicznego połączeń przewodów jest odpowiedzią prawidłową, ponieważ podczas oględzin instalacji elektrycznej można fizycznie ocenić jakość połączeń. W praktyce, mechaniczne uszkodzenia, takie jak luźne złącza, korozja czy pęknięcia, mogą prowadzić do zwiększonego oporu, co z kolei zwiększa ryzyko przegrzewania się i potencjalnych awarii. Standardy takie jak PN-IEC 60364 podkreślają znaczenie regularnych inspekcji połączeń w celu zapewnienia ich niezawodności. W sytuacjach awaryjnych, takich jak pożar spowodowany zwarciem, wiele incydentów można przypisać właśnie do niewłaściwego stanu połączeń. Przykładem skutków takiego pogorszenia może być utrata ciągłości elektrycznej prowadząca do nieprawidłowego działania urządzeń czy nawet ich uszkodzenia. Dlatego też, podczas oględzin, należy szczegółowo badać stan wszystkich połączeń, aby zapewnić bezpieczeństwo i sprawność całej instalacji elektrycznej.
Pytanie 38
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 39
Przy eksploatacji odbiornika, oznaczonego przedstawionym symbolem, przewód zasilający
A. powinien mieć żyłę PE.
B. musi mieć żyły ekranowane.
C. nie musi mieć żyły PE.
D. musi mieć wtyczkę ze stykiem ochronnym.
Odpowiedź "nie musi mieć żyły PE" jest poprawna, ponieważ urządzenia elektryczne oznaczone symbolem klasy ochronności II są zaprojektowane tak, aby nie wymagały połączenia z przewodem ochronnym PE (Protective Earth). Urządzenia te posiadają podwójną izolację lub izolację wzmocnioną, co eliminuje potrzebę stosowania uziemienia. Zastosowanie takich urządzeń jest powszechne w przypadku sprzętu, który może być narażony na kontakt z użytkownikiem, jak na przykład sprzęt AGD, narzędzia elektryczne czy lampy. W praktyce oznacza to, że nie musimy martwić się o dodatkowe podłączenia uziemiające, co zwiększa wygodę w użytkowaniu. Warto zatem zwrócić uwagę na oznaczenia na urządzeniach oraz stosować zalecenia w zakresie instalacji elektrycznych, aby zapewnić bezpieczeństwo ich eksploatacji. Przykładowo, w instalacjach domowych urządzenia klasy II mogą być stosowane bez obaw o pojawienie się niepożądanych efektów związanych z brakiem uziemienia.
Pytanie 40
W silniku odkurzacza po wyjęciu z obudowy i załączeniu pełnego napięcia w serwisie zauważono zmniejszone obroty i iskrzenie na komutatorze. Na podstawie zamieszczonej tabeli wskaż, prawidłową kolejność czynności przy wykrywaniu i naprawie uszkodzenia w silniku odkurzacza.
| Czynność | |
|---|---|
| 1 | demontaż elementów silnika |
| 2 | próbne uruchomienie silnika przy zmniejszonym napięciu i doszlifowanie szczotek |
| 3 | sprawdzenie długości szczotek i ich prawidłowego docisku do komutatora |
| 4 | wykonanie badania na obecność zwarć w wirniku |
| 5 | wymiana uszkodzonych podzespołów |
| 6 | montaż podzespołów silnika |
A. 3, 4, 2, 1, 5, 6
B. 1, 4, 3, 5, 2, 6
C. 3, 1, 4, 5, 6, 2
D. 4, 1, 5, 3, 6, 2
W przypadku niepoprawnych odpowiedzi pojawiają się typowe błędy myślowe związane z kolejnością działań diagnostycznych. Zaczynanie od demontażu elementów silnika bez wcześniejszej weryfikacji stanu szczotek prowadzi do nieefektywnej pracy oraz zwiększonego ryzyka uszkodzenia innych podzespołów. Diagnostyka powinna zawsze zaczynać się od najprostszych do najtrudniejszych problemów; w tym przypadku sprawdzenie szczotek jest kluczowe. Idąc dalej, pominiecie etapu badania wirnika na obecność zwarć może skutkować dalszymi uszkodzeniami, które nie będą widoczne gołym okiem. Wymiana uszkodzonych elementów przed dokładnym zrozumieniem przyczyny awarii prowadzi do marnotrawstwa czasu i zasobów. Ostatecznie, przeprowadzanie próbnego uruchomienia silnika przed całkowitym złożeniem i wykonaniem wszystkich niezbędnych napraw jest także niewłaściwą praktyką, która może prowadzić do dalszych awarii. W kontekście standardów branżowych, zawsze należy przestrzegać metodologii diagnostycznej, która zakłada systematyczne podejście i eliminację potencjalnych źródeł problemów, zaczynając od najprostszych rozwiązań. Dobre praktyki wskazują na znaczenie odpowiedniego przygotowania przed przystąpieniem do skomplikowanych operacji serwisowych, co pozwala na minimalizowanie ryzyka i zwiększenie efektywności napraw.
